Baumer HUBNER BERLIN ES90 Service manual

MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2)
ES 90 • ES 93 • ES 100
Elektronischer Drehzahlschalter
Electronic speed switch
Montage- und Betriebsanleitung
Mounting and operating instructions

4Montage / Mounting
Baumer_ES90-ES93-ES100_II_DE-EN (19A2) MB030 - 11055634
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ................................................................................................................................................1
2Sicherheitshinweise .................................................................................................................................................3
3Vorbereitung ..................................................................................................................................................................5
3.1 Lieferumfang .....................................................................................................................................................5
3.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ...................................................6
3.3 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ...................................................6
4Montage .............................................................................................................................................................................7
4.1 Schritt 1 ...............................................................................................................................................................7
4.2 Schritt 2 ...............................................................................................................................................................7
4.3 Schritt 3 ...............................................................................................................................................................8
4.4 Schritt 4 ...............................................................................................................................................................8
4.5 Maximal zulässige Montagefehler unter Verwendung der
Baumer Hübner Federscheibenkupplung K 35 .............................................................................. 9

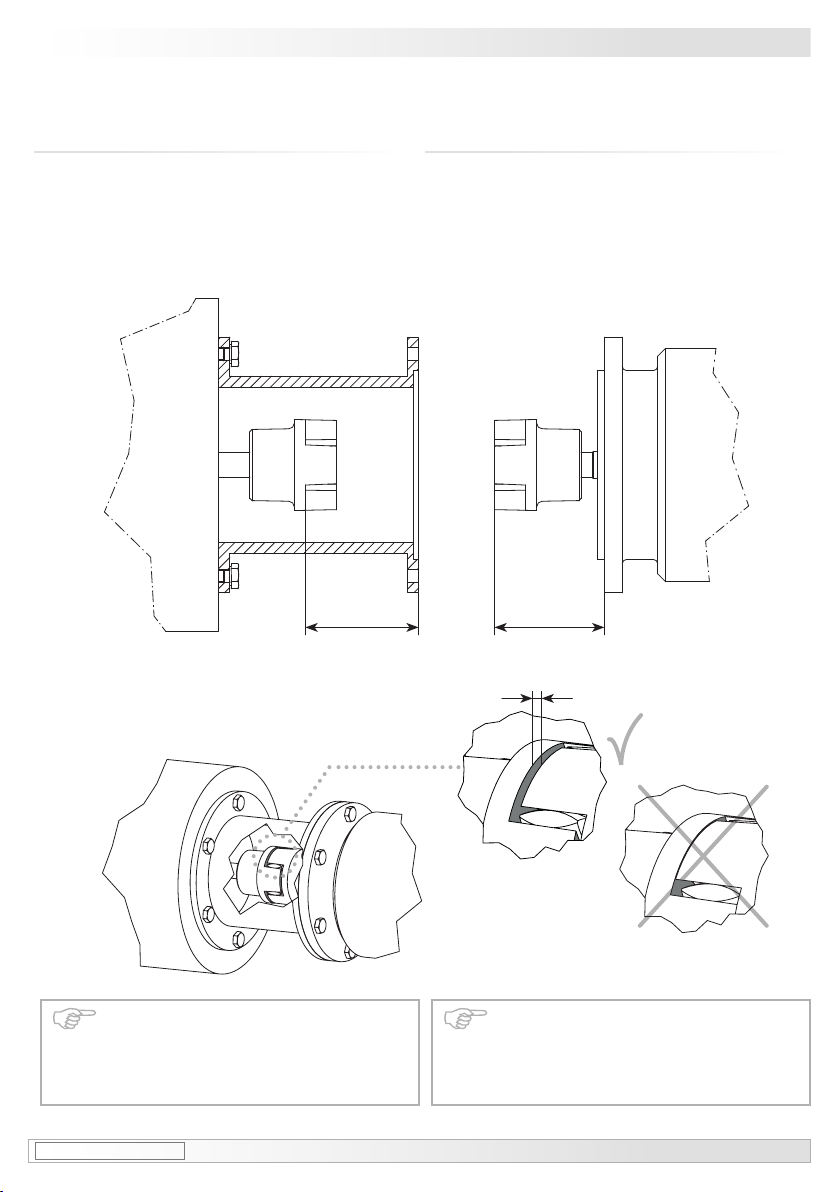

4.6 Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ............... 10
4.7 Schritt 5 .............................................................................................................................................................11
4.8 Montagehinweis ........................................................................................................................................... 12

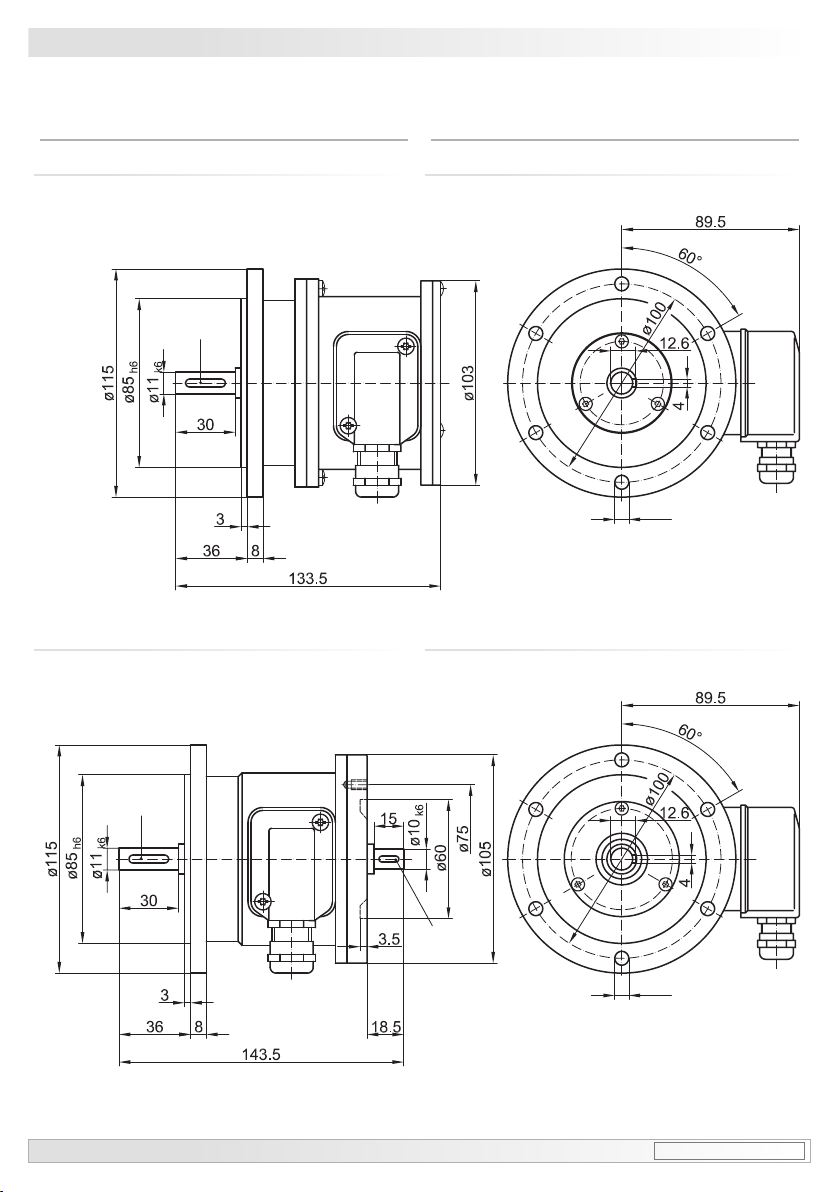

5Abmessungen ............................................................................................................................................................ 13
5.1 ES 90 / ES 93 ................................................................................................................................................ 13
5.2 ES 90 / ES 93 mit Option B14: Zweites Wellenende ................................................................. 13
5.3 ES 100 ............................................................................................................................................................... 14
5.4 ES 100 mit Option B14: Zweites Wellenende ............................................................................... 14
6Elektrischer Anschluss ....................................................................................................................................... 15

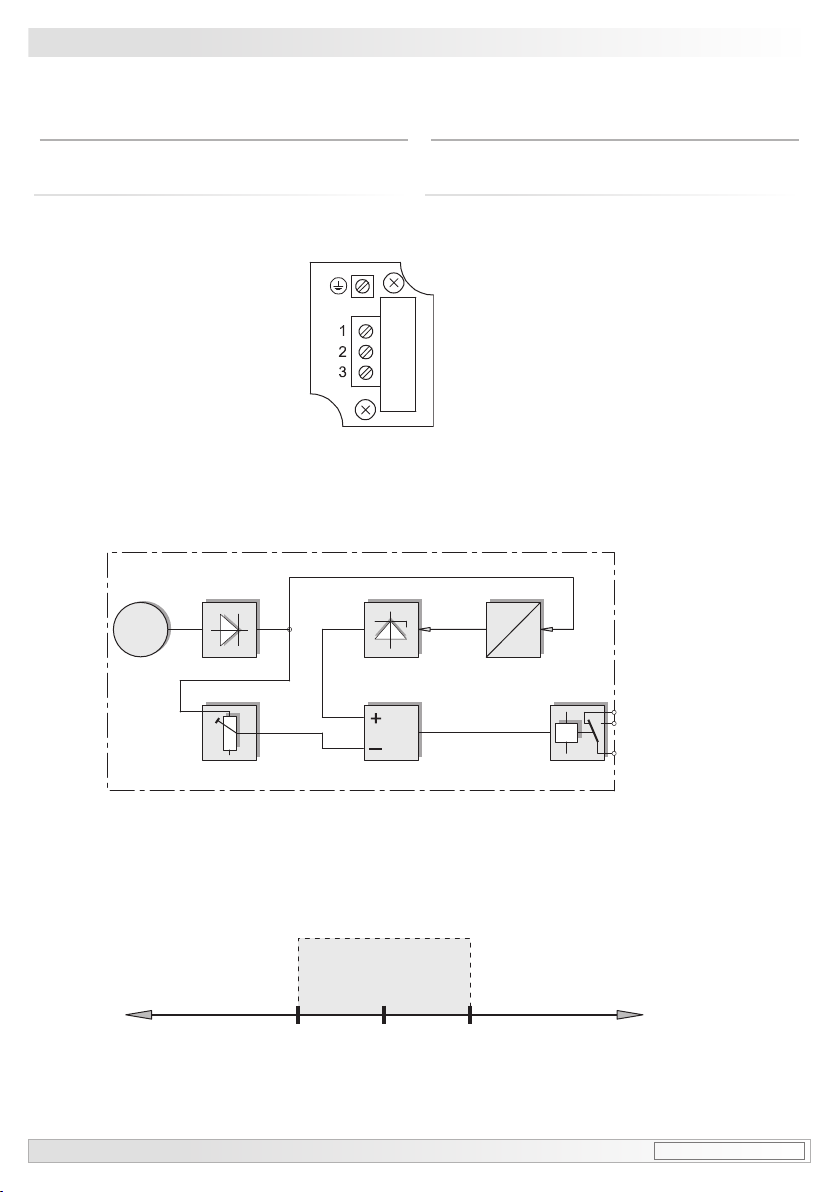

6.1 ES 90 und ES 100 (1 internes Relais, 1 Schaltdrehzahl) ....................................................... 15
6.1.1 Anschlussbelegung ................................................................................................................................ 15
6.1.2 Blockschaltbild .......................................................................................................................................... 15
6.1.3 Ausgangsschaltverhalten .................................................................................................................... 15
6.2 ES 93 (3 Relais-Treiber, 3 Schaltdrehzahlen) ............................................................................... 16
6.2.1 Anschlussbelegung ................................................................................................................................ 16
6.2.2 Blockschaltbild .......................................................................................................................................... 16
6.2.3 Empfohlene Ausgangsbeschaltung ................................................................................................ 16
6.2.4 Ausgangsschaltverhalten .................................................................................................................... 16
6.3 ES 93 R Relaismodul (Zubehör) ...........................................................................................................17
6.3.1 Anschlussbelegung .................................................................................................................................17
6.3.2 Blockschaltbild ...........................................................................................................................................17
6.3.3 Ausgangsschaltverhalten .....................................................................................................................17
7Demontage ................................................................................................................................................................... 18
7.1 Schritt 1 ............................................................................................................................................................ 18
7.2 Schritt 2 ............................................................................................................................................................ 19
7.3 Schritt 3 ............................................................................................................................................................ 19
7.4 Schritt 4 ............................................................................................................................................................ 19
8Zubehör .......................................................................................................................................................................... 20
9Technische Daten .................................................................................................................................................... 21

Montage / Mounting 4
MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2)
Table of contents
Table of contents
1General notes ................................................................................................................................................................2
2Security indications ..................................................................................................................................................4
3Preparation .....................................................................................................................................................................5
3.1 Scope of delivery ............................................................................................................................................5
3.2 Required for mounting (not included in scope of delivery) .......................................................6
3.3 Required tools (not included in scope of delivery) ........................................................................6
4Mounting ...........................................................................................................................................................................7
4.1 Step 1 ...................................................................................................................................................................7
4.2 Step 2 ...................................................................................................................................................................7
4.3 Step 3 ...................................................................................................................................................................8
4.4 Step 4 ...................................................................................................................................................................8
4.5 Maximum permissible mounting tolerance when the
Baumer Hübner K 35 spring disk coupling is used ....................................................................... 9
4.6 Note when using a jaw-type coupling (for example “ROTEX®”) ........................................ 10
4.7 Step 5 .................................................................................................................................................................11
4.8 Mounting instruction .................................................................................................................................. 12
5Dimensions .................................................................................................................................................................. 13
5.1 ES 90 / ES 93 - B10 .................................................................................................................................... 13
5.2 ES 90 / ES 93 with option B 14: Second shaft end .................................................................... 13
5.3 ES 100 ............................................................................................................................................................... 14
5.4 ES 100 with option B 14: Second shaft end .................................................................................. 14
6Electrical connection ............................................................................................................................................ 15
6.1 ES 90 and ES 100 (1 internal relay, 1 switching speed) ......................................................... 15
6.1.1 Terminal assignment .............................................................................................................................. 15
6.1.2 Block circuit diagram .............................................................................................................................. 15
6.1.3 Manner of output circuit ........................................................................................................................ 15
6.2 ES 93 (3 relay driver, 3 switching speeds) ..................................................................................... 16
6.2.1 Terminal assignment .............................................................................................................................. 16
6.2.2 Block circuit diagram .............................................................................................................................. 16
6.2.3 Recommended output circuit ............................................................................................................. 16
6.2.4 Manner of output circuit ........................................................................................................................ 16
6.3 ES 93 R Relay modul (accessory) ...................................................................................................... 17
6.3.1 Terminal assignment .............................................................................................................................. 17
6.3.2 Block circuit diagram .............................................................................................................................. 17
6.3.3 Manner of output circuit ........................................................................................................................ 17
7Dismounting ................................................................................................................................................................ 18
7.1 Step 1 ................................................................................................................................................................ 18
7.2 Step 2 ................................................................................................................................................................ 19
7.3 Step 3 ................................................................................................................................................................ 19
7.4 Step 4 ................................................................................................................................................................ 19
8Accessories ................................................................................................................................................................. 20
9Technical data ............................................................................................................................................................ 23

1Baumer_ES90-ES93-ES100_II_DE-EN (19A2) MB030 - 11055634
1Allgemeine Hinweise
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der elektronische Drehzahlschalter ES 90, ES 93 und ES 100 ist ein elektronisch wir-
kendes Schaltgerät, das mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt
werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -20 °C bis +85 °C,
am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.8 Wartungsarbeiten sind nicht erforderlich. Das Gerät darf nur wie in dieser Anleitung beschrie-
ben geöffnet werden. Reparaturen, die ein vollständiges Öffnen des Gerätes erfordern, sind
ausschließlich vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorge-
nommen werden.
1.9 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.10 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.
i
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsver-
lust.

MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The electronic speed switch ES 90, ES 93 and ES 100 is an electronical operated switching
device which must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -20 °C and +85 °C,
measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.8 Maintenance work is not necessary. The device may be only opened as described in this
instruction. Repair work that requires opening the device completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.9 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.10 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
i
Warning!
Damaging the seal on the device invalidates warranty.

3Baumer_ES90-ES93-ES100_II_DE-EN (19A2) MB030 - 11055634
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken.
Unbedingt die Montagehinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.3 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung des Gerätes führen.
• Niemals Gewalt anwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.4 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zur Beschädigung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
2.5 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Kugellager beschädigen. Die Demontage eines mit der Ach-
se verklebten Gerätes kann zu dessen Zerstörung führen.
2.6 Explosionsgefahr
Das Gerät nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Materialien
verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder explo-
dieren.

MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) 4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
2.2 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• It is essential that the specied clearances and/or angles are observed.
2.3 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the device.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
2.4 Risk of destruction due to contamination
Dirt penetrating inside the device can cause damage.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
2.5 Risk of destruction due to adhesive uids
Adhesive uids can damage the ball bearings. Dismounting a device, secured to a shaft by
adhesive may lead to the destruction of the device.
2.6 Explosion risk
Do not use the device in areas with explosive and/or highly inammable materials. They may
explode and/or catch re by possible spark formation.

5Baumer_ES90-ES93-ES100_II_DE-EN (19A2) MB030 - 11055634
3Vorbereitung
3.1 Lieferumfang
3Preparation
3.1 Scope of delivery
3Vorbereitung / Preparation
1Gehäuse
2Vollwelle ø11 mm mit Passfeder
3EURO-Flansch B10
4Klemmenkastendeckel
5Anschlussklemmen,
siehe Abschnitt 4.7, 6.1.1 und 6.2.1.
6Torx-/Schlitzschraube M4x32 mm
7Kabelverschraubung M20x1,5 mm
für Kabel ø5...13 mm
8Option B14: Zweites Wellenende ø10 mm mit
Passfeder
1Housing
2Solid shaft ø11 mm with key
3EURO ange B10
4Terminal box cover
5Connecting terminal,
see section 4.7, 6.1.1 and 6.2.1.
6Torx/slotted screw M4x32 mm
7Cable gland M20x1.5 mm
for cable ø5...13 mm
8Option B14: Second shaft end ø10 mm with
key
1
4
5
6
7
3
2
8

MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) 6
Vorbereitung / Preparation 3
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.2 Required for mounting
(not included in scope of delivery)
9Anbauvorrichtung, kundenspezisch
10 Befestigungsschrauben für Anbauvorrichtung
ISO 4017, M6x16 mm
11 Federscheibenkupplung K 35,
als Zubehör erhältlich, siehe Abschnitt 4.5.
12 Anschlusskabel
9Installation tting, customized
10 Fixing screws for installation tting ISO 4017,
M6x16 mm
11 Spring disk coupling K 35,
available as accessory, see section 4.5.
12 Connecting cable
9
10
11 12
12x
3.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.3 Required tools
(not included in scope of delivery)
13 Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265 13 Tool kit available as accessory: Order number 11068265
2,5 mm
10 und 22 mm
TX 20
2.5 mm
10 and 22 mm
TX 20

7Baumer_ES90-ES93-ES100_II_DE-EN (19A2) MB030 - 11055634

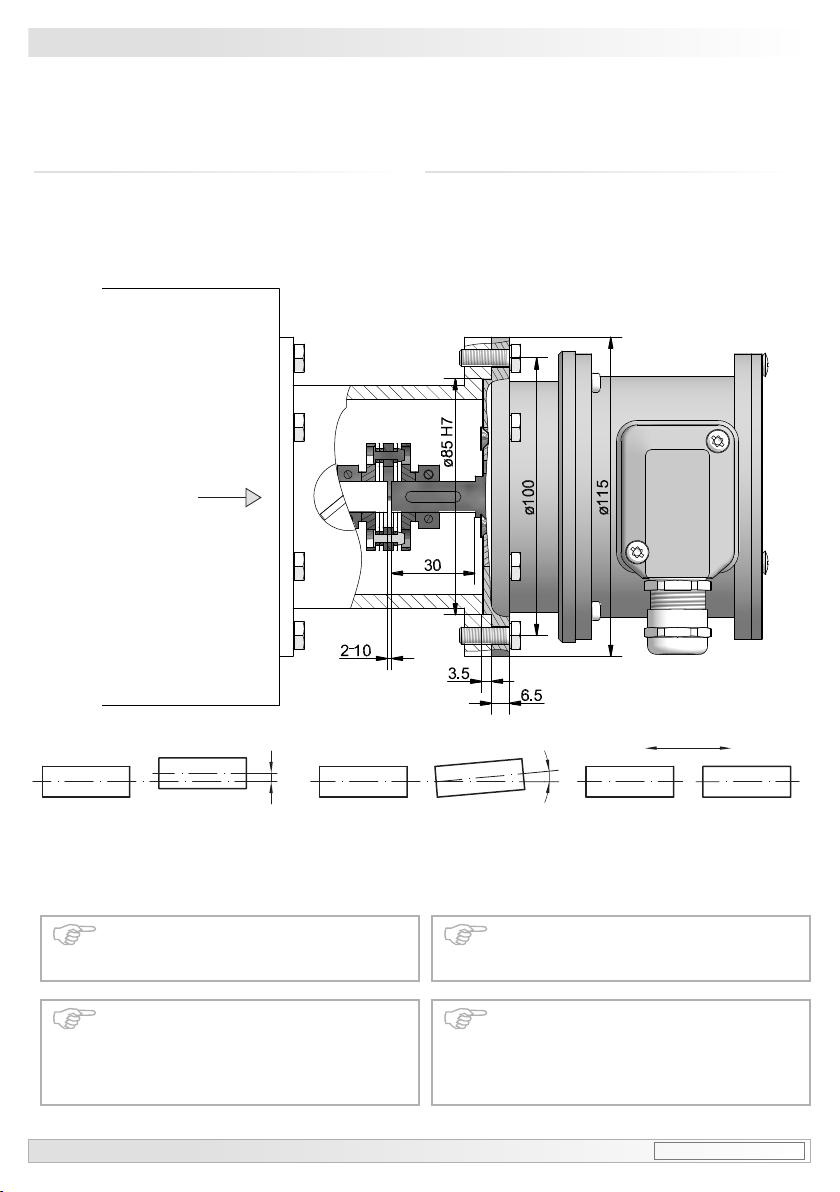

4Montage / Mounting
4Montage
4.1 Schritt 1
4.2 Schritt 2 4.2 Step 2
4Mounting
4.1 Step 1
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible.
Runouts can cause vibrations, which
can shorten the service life of the
device.
*Siehe Seite 6
See page 6
Anzugsmoment:
Tightening torque:
Mt= 1 Nm
11 *
9
10
*
*
2.5 mm
10 mm
