Bavaria BAC 190/24 User manual

BAC 190/24
Art.-Nr.: 40.073.45 I.-Nr.: 11013
7
DOriginalbetriebsanleitung
Kompressor
GB Original operating instructions
Compressor
IIstruzioni per l’uso originali
Compressore
CZ Originální návod k obsluze
Kompresor
SK Originálny návod na obsluhu
Kompresor
EManual de instrucciones original
Compresor
SLO Originalna navodila za uporabo
Kompresor
HEredeti használati utasítás
Kompresszor
PL Instrukcjąoryginalną
Kompresor
BG Оригинално упътване за
употреба
Компресор
GR Πρωτότυπες Οδηγίες χρήσης
Συμπιεστής
Anl_BAC_190_24_SPK7.indb 1Anl_BAC_190_24_SPK7.indb 1 27.02.14 10:2727.02.14 10:27

- 2 -
1
2
15
2
3
11 4
3
5
79
19
14
10
13
8
5
6
18
12
1
Anl_BAC_190_24_SPK7.indb 2Anl_BAC_190_24_SPK7.indb 2 27.02.14 10:2727.02.14 10:27

- 3 -
4a 4b
5
1
14
322 20 21
4
2122 20
6
7 8
4
3
1
Anl_BAC_190_24_SPK7.indb 3Anl_BAC_190_24_SPK7.indb 3 27.02.14 10:2727.02.14 10:27

- 4 -

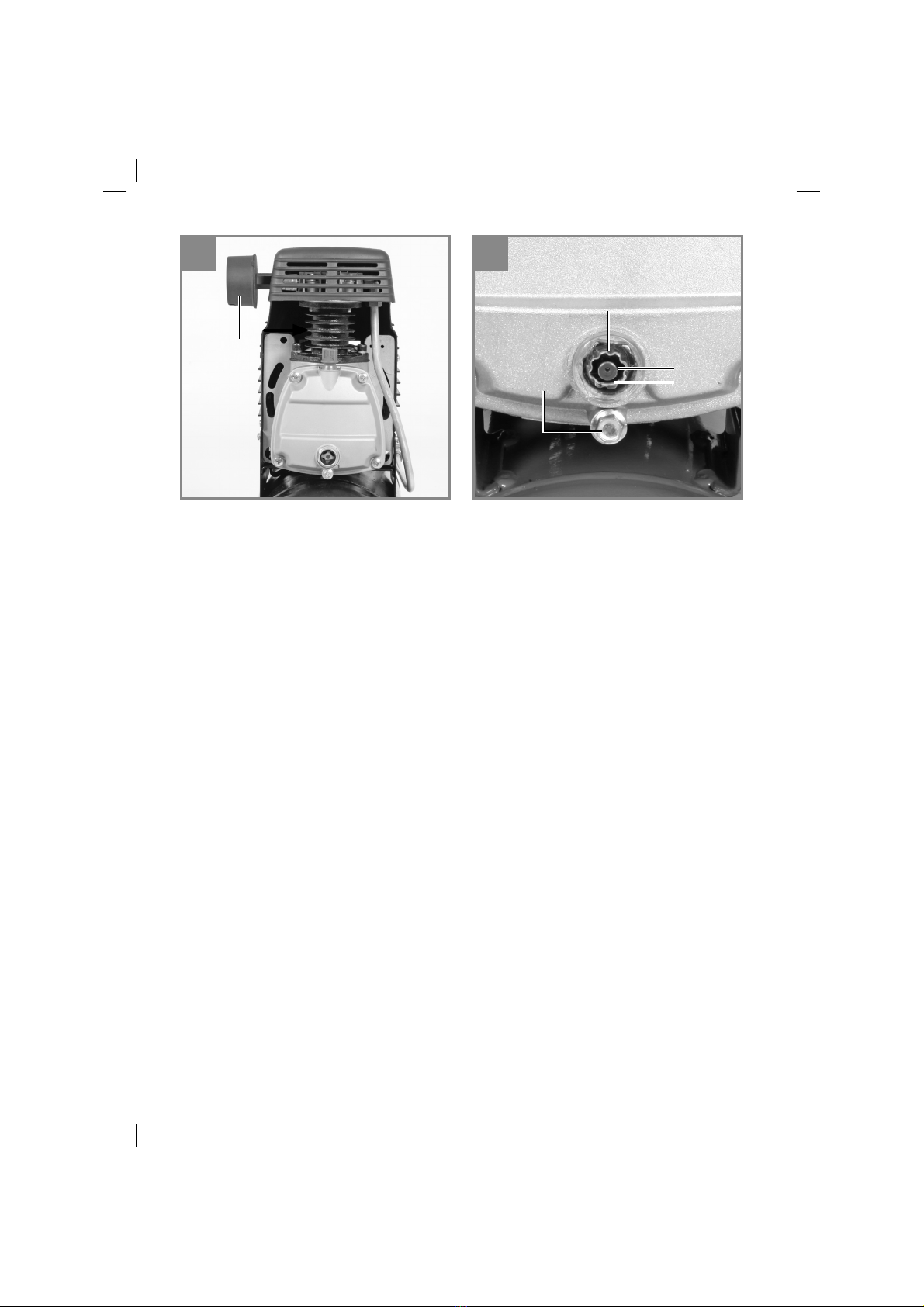

9
1
10
17
Max
Min15
Anl_BAC_190_24_SPK7.indb 4Anl_BAC_190_24_SPK7.indb 4 27.02.14 10:2727.02.14 10:27

D
- 5 -

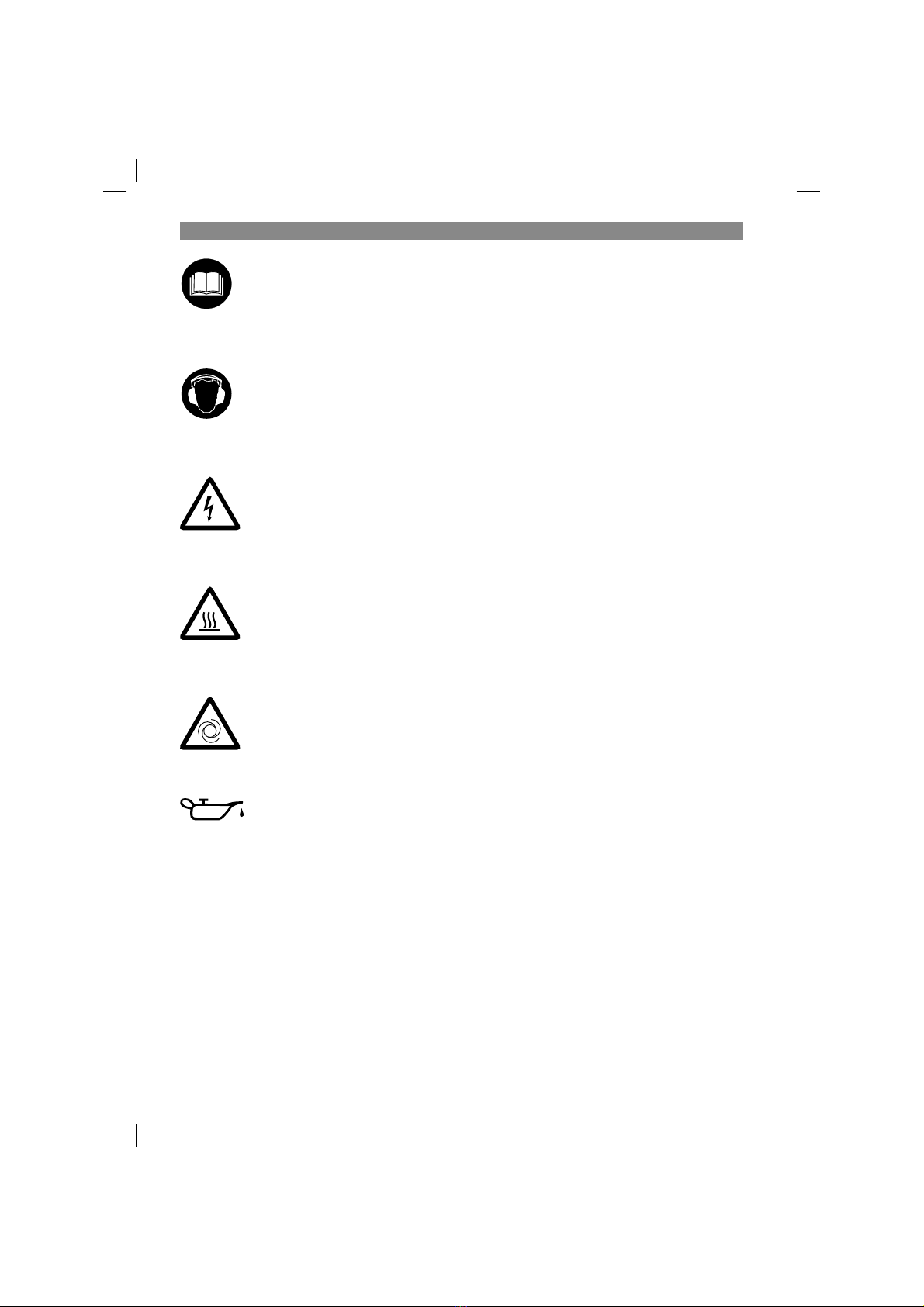

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Warnung vor elektrischer Spannung!
Warnung vor heißen Teilen!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen
Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austauschen!
Anl_BAC_190_24_SPK7.indb 5Anl_BAC_190_24_SPK7.indb 5 27.02.14 10:2727.02.14 10:27

D
- 6 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
Dieses Gerät ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränk-
ten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zustän-
dige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit dem Gerät spielen.
2. Gerätebeschreibung und
Lieferumfang

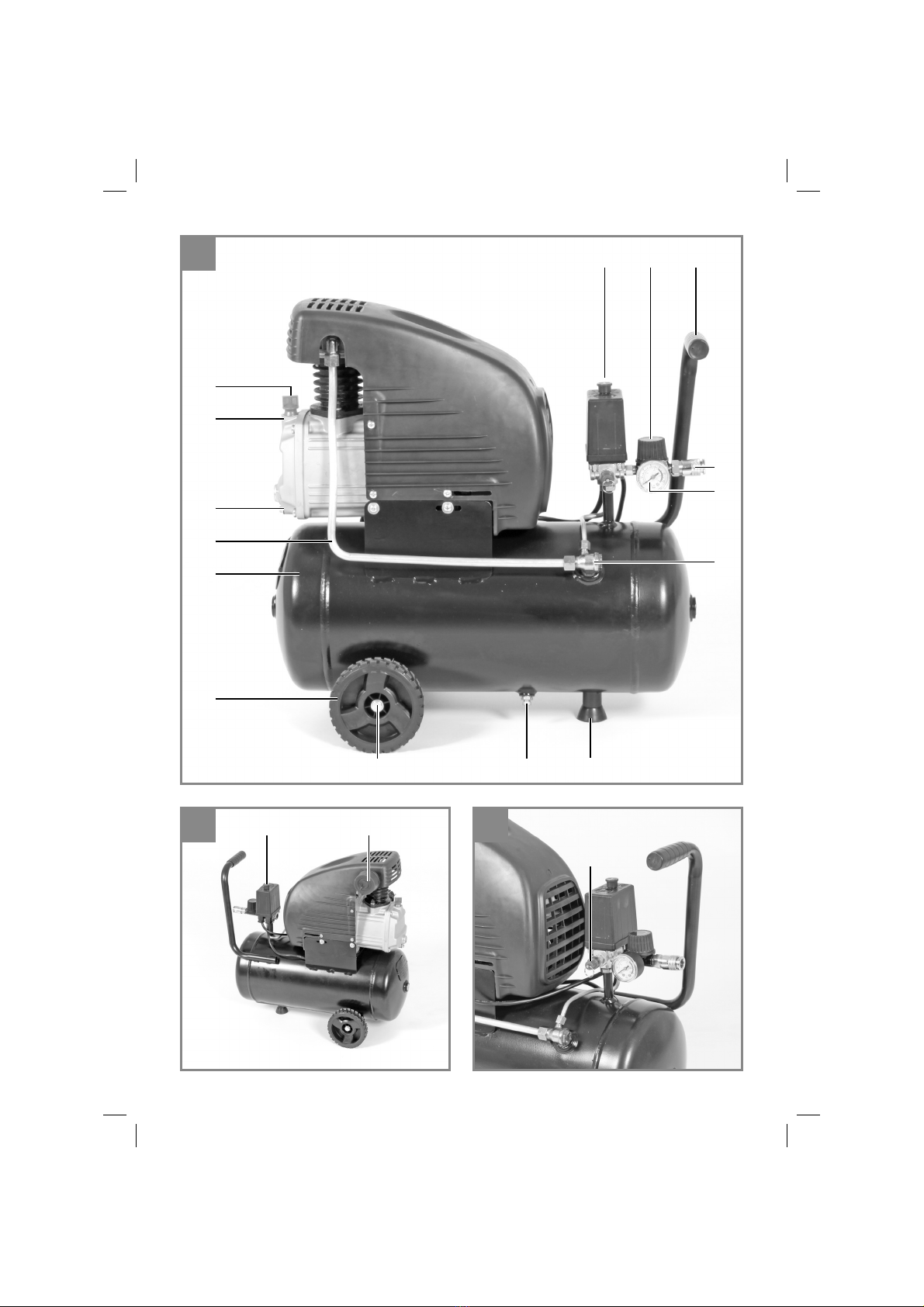

2.1 Gerätebeschreibung (Bild 1-4)
1. Ansaug-Luftfilter
2. Druckbehälter
3. Rad
4. Standfuß
5. Schnellkupplung (geregelte Druckluft)
6. Manometer (eingestellter Druck kann abgele-
sen werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Transportgriff
10. Sicherheitsventil
11. Ablass-Schraube für Kondenswasser
12. Rückschlagventil
13. Öl-Einfüllöffnung
14. Öl-Verschlussstopfen
15. Öl-Ablassschraube
16. Zylinder
17. Schauglas
18. Druckleitung
19. Achsschraube
20. Federring
21. Mutter
22. Unterlegscheibe
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege-
nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan-
tiebestimmungen am Ende der Anleitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Ansaug-Luftfilter
• Rad (2x)
• Standfuß
• Öl-Verschlusstopfen
• Unterlegscheibe (2x)
• Achsschraube (2x)
• Federring (2x)
• Mutter, für Achsmontage (2x)
• Originalbetriebsanleitung
• Sicherheitshinweise
Anl_BAC_190_24_SPK7.indb 6Anl_BAC_190_24_SPK7.indb 6 27.02.14 10:2727.02.14 10:27

D
- 7 -
3. Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druck-
luft für druckluftbetriebene Werkzeuge.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzanschluss: .............................. 230 V ~ 50 Hz
Motorleistung:......................... 1500 W S2 15 min
Kompressor-Drehzahl min-1:......................... 2850
Betriebsdruck bar:......................................max. 8
Druckbehältervolumen (in Liter):...................... 24
Theo. Ansaugleistung l/min.:.......................... 160
Abgabeleistung (Druckluft)
bei 7 bar: ...........................................60 Liter/min
Abgabeleistung (Druckluft)
bei 4 bar:............................................76 Liter/min
Schalleistungspegel LWA in dB:......................... 95
Unsicherheit KWA ...........................................3 dB
Schutzart:...................................................... IP20
Gerätegewicht in kg: ........................... ca. 19,5 kg
Ölmenge:...........................................ca. 0,2 Liter
Geräusch
Die Geräuschemissionswerte wurden entspre-
chend EN ISO 2151 ermittelt.
5. Vor Inbetriebnahme
Warnung!
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschä-
den. Etwaige Schäden sofort dem Transport-
unternehmen melden, mit dem der Kompres-
sor angeliefert wurde.
• Die Aufstellung des Kompressors sollte in der
Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen
(Verlängerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft ach-
ten.
• Den Kompressor nicht in feuchtem oder nas-
sem Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räu-
men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
• Der Kompressor ist geeignet für den Einsatz
in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein-
satz nicht zulässig.
• Vor Inbetriebnahme muss der Ölstand in der
Kompressorpumpe kontrolliert werden.
• Betreiben Sie das Gerät nur auf festem, ebe-
nem Untergrund
• Zuführschläuche bei Drücken über 7 bar soll-
ten mit einem Sicherheitskabel (z. B. einem
Drahtseil) ausgestattet werden.
6. Montage und Inbetriebnahme
Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

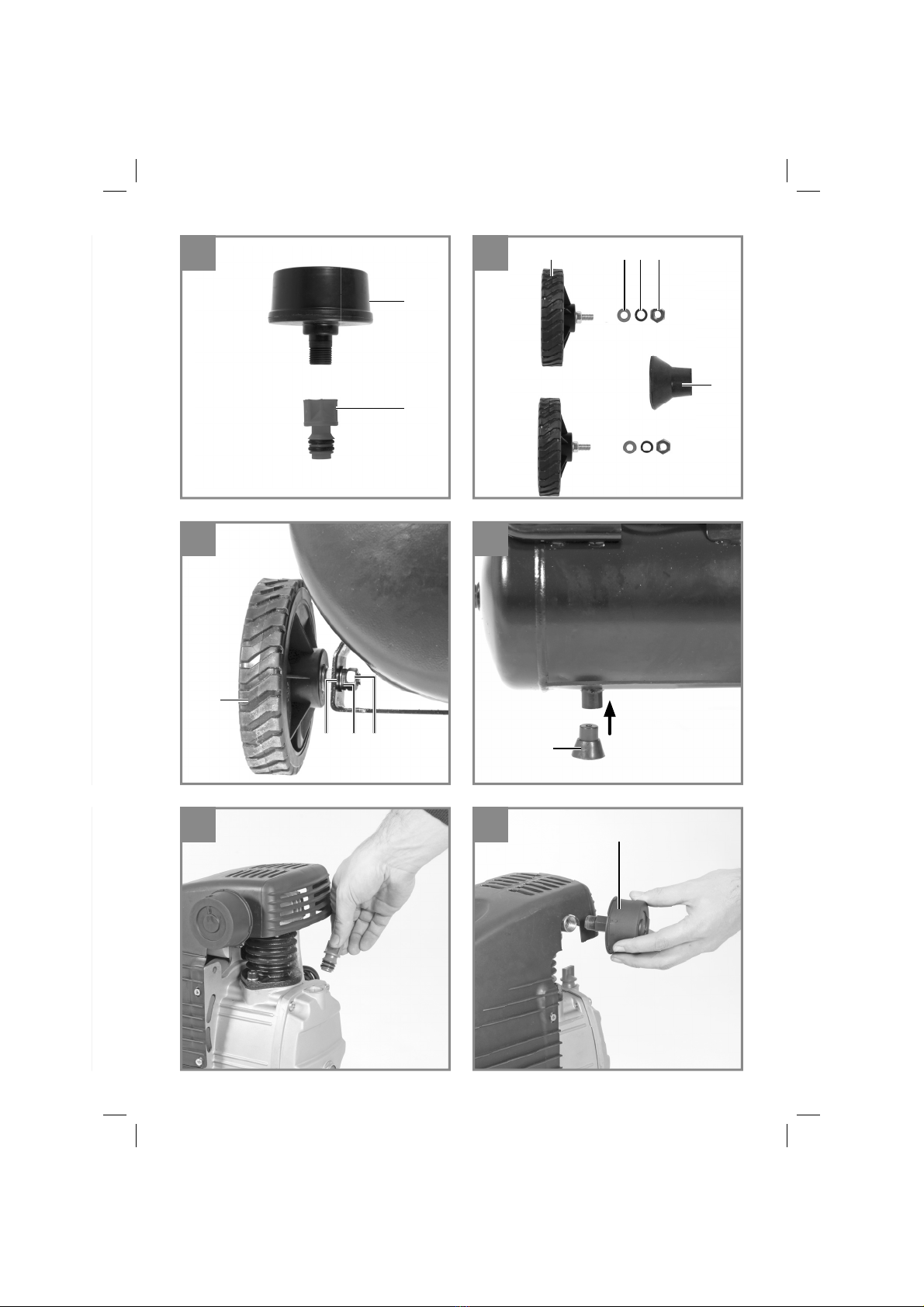

6.1. Montage der Räder (3)
Die beiliegenden Räder müssen entsprechend
Bild 5 montiert werden.
6.2 Montage der Standfüße (4)
Der beiliegende Standfuß (4) muss entsprechend
Bild 6 montiert werden.
Anl_BAC_190_24_SPK7.indb 7Anl_BAC_190_24_SPK7.indb 7 27.02.14 10:2727.02.14 10:27

D
- 8 -
6.3. Austausch des Öl-Verschlussstopfens
(14)
Entfernen Sie mit einem Schraubenzieher den
Transportdeckel der Öleinfüllöffnung und setzen
Sie den beiliegenden Öl-Verschlussstopfen (14)
in die Öleinfüllöffnung ein (Abb. 7).
6.4 Montage des Luftfilters (1)
Entfernen Sie mit einem Schraubenzieher den
Transportdeckel am Luftfilteranschluß. Schrauben
Sie den beiliegenden Luftfilter ein (Abb. 8).
6.5. Netzanschluß
• Lange Zuleitungen, sowie Verlängerungen,
Kabeltrommeln usw. verursachen Span-
nungsabfall und können den Motoranlauf
verhindern.
• Bei niedrigen Temperaturen unter +5°C ist
der Motoranlauf durch Schwergängigkeit ge-
fährdet.
6.6 Aus-/ Einschalter (8)
Durch Herausziehen des Knopfes (8) wird der
Kompressor eingeschaltet.
Zum Ausschalten des Kompressors muss der
Knopf (8) gedrückt werden. (Bild 2)
6.7 Druckeinstellung: (Abb. 1,2)
• Mit dem Druckregler (7) kann der Druck am
Manometer (6) eingestellt werden.
• Der eingestellte Druck kann an der Schnell-
kupplung (5) entnommen werden.
6.8 Druckschaltereinstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungs- und War-
tungsarbeiten den Netzstecker.
Warnung!
Warten Sie bis der Verdichter vollständig ab-
gekühlt ist! Verbrennungsgefahr!
Warnung!
Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.
 Gefahr!
Schalten Sie nach der Benutzung das Gerät
immer aus und ziehen Sie den Netzstecker.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
• Schlauch und Spritzwerkzeuge müssen vor
Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö-
sungsmitteln o. Ä. gereinigt werden.
8.2 Kondenswasser (Abb. 1)
Achtung! Für dauerhafte Haltbarkeit des Druckbe-
hälters (2) ist nach jedem Betrieb das Kondens-
wasser durch Öffnen der Ablassschraube(11) ab-
zulassen. Kontrollieren Sie den Druckbehälter vor
jedem Betrieb auf Rost und Beschädigungen. Der
Kompressor darf nicht mit einem beschädigten
oder rostigen Druckbehälter betrieben werden.
Stellen Sie Beschädigungen fest, so wenden sie
sich bitte an die Kundendienstwerkstatt.
Achtung!
Das Kondenswasser aus dem Druckbehälter
enthält Ölrückstände. Entsorgen Sie das
Kondenswasser umweltgerecht bei einer ent-
sprechenden Sammelstelle.
Anl_BAC_190_24_SPK7.indb 8Anl_BAC_190_24_SPK7.indb 8 27.02.14 10:2727.02.14 10:27

D
- 9 -
8.3 Sicherheitsventil (10)
Das Sicherheitsventil ist auf den höchstzulässi-
gen Druck des Druckbehälters eingestellt. Es ist
nicht zulässig, das Sicherheitsventil zu verstellen
oder dessen Plombe zu entfernen. Damit das
Sicherheitsventil im Bedarfsfall richtig funktioniert,
sollte dies von Zeit zu Zeit betätigt werden. Zie-
hen Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wie-
der los.
8.4 Ölstand regelmäßig kontrollieren
Kompressor auf eine ebene, gerade Fläche stel-
len. Der Ölstand muss sich zwischen MAX und
MIN des Schauglases (Abb. 10) befinden.
Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder
gleichwertiges.
Die Erstfüllung soll nach 10 Betriebsstunden
gewechselt werden. Danach ist alle 100 Betriebs-
stunden das Öl abzulassen und neues nachzu-
füllen.
8.5 Ölwechsel
Schalten Sie den Motor ab und ziehen Sie den
Netzstecker aus der Steckdose. Nachdem Sie
den eventuell vorhandenen Luftdruck abgelassen
haben, können Sie die Öl-Ablassschraube (15)
an der Verdichterpumpe herausschrauben. Damit
das Öl nicht unkontrolliert herausläuft, halten Sie
eine kleine Blechrinne darunter und fangen Sie
das Öl in einem Behälter auf. Falls das Öl nicht
vollständig herausläuft, empfehlen wir den Kom-
pressor ein wenig zu neigen.
Das Altöl entsorgen Sie bei einer entspre-
chenden Annahmestelle für Altöl.
Ist das Öl herausgelaufen, setzen Sie die Öl-Ab-
lassschraube (15) wieder ein. Füllen Sie das neue
Öl in die Öleinfüllöffnung (13) ein, bis der Ölstand
das Soll erreicht hat. Anschließend setzen Sie
den Öl-Verschlussstopfen (14) wieder ein.
8.6 Reinigen des Ansaugfilters (1)
Der Ansaugfilter verhindert das Einsaugen von
Staub und Schmutz. Es ist notwendig, diesen
Filter mindestens alle 300 Betriebsstunden zu rei-
nigen. Ein verstopfter Ansaugfilter vermindert die
Leistung des Kompressors erheblich. Öffnen Sie
die Schraube am Luftfilter, so dass die Gehäu-
sehälften des Luftfilters geöffnet werden können.
Blasen Sie alle Teile des Filters mit Druckluft bei
niedrigem Druck (ca. 3 bar) aus und montieren
Sie dann den Filter in umgekehrter Reihenfolge.
Achten Sie bei der Reinigung auf ausreichenden
Schutz gegen Staub (z.B. geeigneter Mund-
schutz).
8.7 Lagerung
Warnung!
Ziehen Sie den Netzstecker, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk-
zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom-
men werden kann.
Achtung!
Den Kompressor nur in trockener Umgebung
aufbewahren. Nicht kippen, nur stehend auf-
bewahren!
8.8 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_BAC_190_24_SPK7.indb 9Anl_BAC_190_24_SPK7.indb 9 27.02.14 10:2727.02.14 10:27

D
- 10 -
10. Mögliche Ausfallursachen
Problem Ursache Lösung
Kompressor läuft
nicht
1. Netzspannung nicht vorhanden
2. Netzspannung zu niedrig
3. Außentemperatur zu niedrig
4. Motor überhitzt
1. Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.
2. Zu lange Verlängerungskabel
vermeiden.Verlängerungs-kabel
mit ausreichendem Aderquerschnitt
verwenden.
3. Nicht unter +5° C Außentemperatur
betreiben.
4. Motor abkühlen lassen ggf. Ursa-
che der Überhitzung beseitigen.
Kompressor läuft,
jedoch kein Druck
1. Rückschlagventil undicht
2. Dichtungen kaputt.
3. Ablass-Schraube für Kondens-
wasser (11) undicht.
1. Rückschlagventil austauschen.
2. Dichtungen überprüfen, kaputte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.
3. Schraube per Hand nachziehen.
Dichtung auf der Schraube über-
prüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am Ma-
nometer angezeigt,
jedoch Werkzeuge
laufen nicht.
1. Schlauchverbindungen undicht.
2. Schnellkupplung undicht.
3. Zu wenig Druck am Druckregler
eingestellt.
1. Druckluftschlauch und Werk-
zeuge überprüfen, ggf. aus-
tauschen.
2. Schnellkupplung überprüfen,
ggf. ersetzen.
3. Druckregler weiter aufdrehen.
Anl_BAC_190_24_SPK7.indb 10Anl_BAC_190_24_SPK7.indb 10 27.02.14 10:2727.02.14 10:27

D
- 11 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_BAC_190_24_SPK7.indb 11Anl_BAC_190_24_SPK7.indb 11 27.02.14 10:2727.02.14 10:27

D
- 12 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Keilriemen, Luftfilter
Verbrauchsmaterial/ Verbrauchsteile*
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_BAC_190_24_SPK7.indb 12Anl_BAC_190_24_SPK7.indb 12 27.02.14 10:2727.02.14 10:27

D
- 13 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät
erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kos-
tenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel am Gerät, die nachweislich auf einem
Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher
Mängel am Gerät oder den Austausch des Gerätes beschränkt.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerk-
lichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan-
de, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben
verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_BAC_190_24_SPK7.indb 13Anl_BAC_190_24_SPK7.indb 13 27.02.14 10:2727.02.14 10:27

GB
- 14 -
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Danger! - Read the operating instructions to reduce the risk of inquiry
Warning! Beware of electrical voltage!
Warning! Beware of hot parts!
Warning! The equipment is remote-controlled and may start-up without warning.
Caution! Before using for the first time, check the oil level and replace the oil sealing plug!
Anl_BAC_190_24_SPK7.indb 14Anl_BAC_190_24_SPK7.indb 14 27.02.14 10:2727.02.14 10:27

GB
- 15 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
This appliance is not intended for use by persons
(including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
2. Layout and items supplied
2.1 Layout (Fig. 1-4)
1. Intake air filter
2. Pressure tank
3. Wheel
4. Foot
5. Quick-lock coupling (regulated compressed
air)
6. Pressure gauge (for reading the set pressure)
7. Pressure regulator
8. On/Offswitch
9. Transport handle
10. Safety valve
11. Drainage screw for condensation water
12. Non-return valve
13. Oil filler opening
14. Oil sealing plug
15. Oil drainage screw
16. Cylinder
17. Oil level window
18. Discharge line
19. Axle screw
20. Spring washer
21. Nut
22. Washer
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Intake air filter
• Wheel (2x)
• Foot
• Oil sealing plug
• Washer (2x)
• Axle screw (2x)
• Spring washer (2x)
• Nut for fitting the axle (2x)
• Original operating instructions
• Safety information
Anl_BAC_190_24_SPK7.indb 15Anl_BAC_190_24_SPK7.indb 15 27.02.14 10:2727.02.14 10:27

GB
- 16 -
3. Proper use
The compressor is designed for generating
compressed air for tools operated by compressed
air.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection: .........................230 V ~ 50 Hz
Motor rating: ........................... 1500 W S2 15 min
Compressor speed min-1: ............................ 2850
Operating pressure bar: ............................max. 8
Pressure vessel capacity (in liters): ................. 24
Theoretical suction rate l/min.: ...................... 160
Output (compressed air) at 7 bar: .... 60 liters/min
Output (compressed air) at 4 bar: .... 76 liters/min
Sound power level LWA in dB: ........................... 95
KWA uncertainty: ........................................... 3 dB
Protection type: ............................................ IP20
Weight of the unit in kg: ............... approx. 19,5 kg
Oil quantity: ............................... approx. 0.2 liters
Noise
The noise emission values were measured in ac-
cordance with EN ISO 2151.
5. Before starting the equipment
Warning!
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
• Examine the machine for signs of transit da-
mage. Report any damage immediately to the
company which delivered the compressor.
• The compressor should be set up near the
working consumer.
• Avoid long air lines and long supply lines (ex-
tensions).
• Make sure the intake air is dry and dust-free.
• Do not set up the compressor in damp or wet
rooms.
• The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C).There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
• The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor
in areas where work is conducted with spray-
ed water.
• The oil level in the compressor pump has to
be checked before putting the equipment into
operation.
• The equipment must be set up where it can
stand securely.
• Supply hoses at pressures above 7 bar
should be equipped with a safety cable (e.g.
a wire rope).
6. Assembly and starting
Important!
You must fully assemble the appliance before
using it for the first time.
6.1 Fitting the wheels (3)
Fit the supplied wheels as shown in Fig. 5.
6.2 Fitting the supporting feet (4)
Fit the supplied supporting feet (4) as shown in
Fig. 6.
6.3 Replacing the oil sealing plug (14)
Remove the transportation cover from the oil filler
opening with a screwdriver and insert the sup-
plied oil sealing plug (14) into the oil filler opening
(Fig. 7).
Anl_BAC_190_24_SPK7.indb 16Anl_BAC_190_24_SPK7.indb 16 27.02.14 10:2727.02.14 10:27

GB
- 17 -
6.4 Fitting the air filter (1)
Use a screwdriver to remove the transportation
cover from the air filter connection.
Screw in the supplied air filter (Fig. 8).
6.5 Power supply
• Long supply cables, extensions, cable reels
etc. cause a drop in voltage and can impede
motor start-up.
• In the case of low temperatures below +5°C,
motor start-up is jeopardized as a result of
stiffness.
6.6 On/Offswitch (8)
To switch on the compressor, pull out the knob
(8).
To switch offthe compressor, press the knob (8)
back in. (Figure 2)
6.7 Adjusting the pressure: (Fig. 1,2)
• You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
• The set pressure can be taken from the quick-
lock coupling (5).
6.8 Setting the pressure switch
The pressure switch is set at the factory.
Switch-on pressure 6 bar
Switch-offpressure 8 bar
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
 Danger!
Pull the power plug before doing any
cleaning and maintenance work on the ap-
pliance.
Warning!
Wait until the compressor has completely
cooled down. Risk of burns!
 Warning!
Always depressurize the tank before carrying
out any cleaning and maintenance work.
 Danger!
After use, always switch offthe equipment
immediately and pull out the power plug.
8.1 Cleaning
• Keep the safety devices free of dirt and dust
as far as possible. Wipe the equipment with a
clean cloth or blow it with compressed air at
low pressure.
• We recommend that you clean the appliance
immediately after you use it.
• Clean the appliance regularly with a damp
cloth and some soft soap. Do not use
cleaning agents or solvents; these may be
aggressive to the plastic parts in the appli-
ance. Ensure that no water can get into the
interior of the appliance.
• You must disconnect the hose and any
spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.
8.2 Condensation water (Fig. 1)
Important. To ensure a long service life of the
pressure vessel (2), drain offthe condensed wa-
ter by opening the drain valve (11) each time after
using. Check the pressure vessel for signs of rust
and damage each time before using. Do not use
the compressor with a damaged or rusty pressure
vessel. If you discover any damage, please con-
tact the customer service workshop.
Important!
The condensation water from the pressure
vessel will contain residual oil. Dispose of the
condensation water in an environmentally
compatible manner at the appropriate collec-
tion point.
8.3 Safety valve (10)
The safety valve has been set for the highest per-
mitted pressure of the pressure vessel. It is prohi-
bited to adjust the safety valve or remove its seal.
Actuate the safety valve from time to time to en-
sure that it works when required. Pull the ring with
sufficient force until you can hear the compressed
air being released.Then release the ring again.
Anl_BAC_190_24_SPK7.indb 17Anl_BAC_190_24_SPK7.indb 17 27.02.14 10:2727.02.14 10:27

GB
- 18 -
8.4 Check the oil level at regular intervals
Place the compressor on a level and straight sur-
face.The oil level must be between the two marks
MAX and MIN on the oil oil level window (Fig. 10).
Changing the oil: Recommended hydraulic oil:
SAE 5W/40 or an alternative of the same quality.
It should be refilled for the first time after 10 hours
of operation.Thereafter the oil should be drained
and refilled after every 100 hours in service.
8.5 Changing the oil
Switch offthe engine and pull the mains plug out
of the socket. After releasing any air pressure you
can unscrew the oil drainage screw (15) from the
compressor pump.To prevent the oil from running
out in an uncontrolled manner, hold a small metal
chute under the opening and collect the oil in a
vessel. If the oil does not drain out completely, we
recommend tilting the compressor slightly.
Dispose of the old oil at a drop-offpoint for
old oil.
When the oil has drained out, re-fit the oil draina-
ge screw (15). Fill new oil through the oil filler ope-
ning (13) until it comes up to the required level.
Then replace the oil sealing plug (14).
8.6 Cleaning the intake filter (1)
The intake filter prevents dust and dirt being
drawn in. It is essential to clean this filter after at
least every 300 hours in operation. A clogged
intake filter will decrease the compressor‘s per-
formance dramatically. Undo the screw on the
air filter so that the halves of the air filter housing
can be opened. Use compressed air at low pres-
sure (approx. 3 bar) to blow out all the parts of
the filter and then assemble the filter in reverse
order. When cleaning, take adequate precautions
against dust (e.g. use a suitable face mask).
8.7 Storage
 Warning!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch offthe compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Important!
Store the compressor only in a dry location.
Always store upright, never tilted!
8.8 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
Anl_BAC_190_24_SPK7.indb 18Anl_BAC_190_24_SPK7.indb 18 27.02.14 10:2727.02.14 10:27

GB
- 19 -
10. Possible causes of failure
Problem Cause Solution
The compressor
does not start.
1. No supply voltage.
2. Insufficient supply voltage.
3. Outside temperature is too low.
4. Motor is overheated.
1. Check the supply voltage, the pow-
er plug and the socket-outlet.
2. Make sure that the extension cable
is not too long. Use an extension
cable with large enough wires.
3. Never operate with an outside tem-
perature of below +5° C.
4. Allow the motor to cool down. If
necessary, remedy the cause of the
overheating.
The compressor
starts but there is no
pressure.
1.The non-return valve leaks.
2.The seals are damaged.
3.The drain plug for condensation
water (11) leaks.
1. Have a service center replace the
non-return valve.
2. Check the seals and have any da-
maged seals replaced by a service
center.
3.Tighten the screw by hand. Check
the seal on the screw and replace if
necessary.
The compressor
starts, pressure is
shown on the pres-
sure gauge, but the
tools do not start.
1.The hose connections have a leak.
2. A quick-lock coupling has a leak.
3. Insufficient pressure set on the
pressure regulator.
1. Check the compressed air hose
and tools and replace if necessary.
2. Check the quick-lock coupling and
replace if necessary.
3. Increase the set pressure with the
pressure regulator.
Anl_BAC_190_24_SPK7.indb 19Anl_BAC_190_24_SPK7.indb 19 27.02.14 10:2727.02.14 10:27

GB
- 20 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations.This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_BAC_190_24_SPK7.indb 20Anl_BAC_190_24_SPK7.indb 20 27.02.14 10:2727.02.14 10:27
