BD Sensors DMD 331 User manual

Česky
www.bdsensors.cz
MA_DMD_C-E
CS
EN

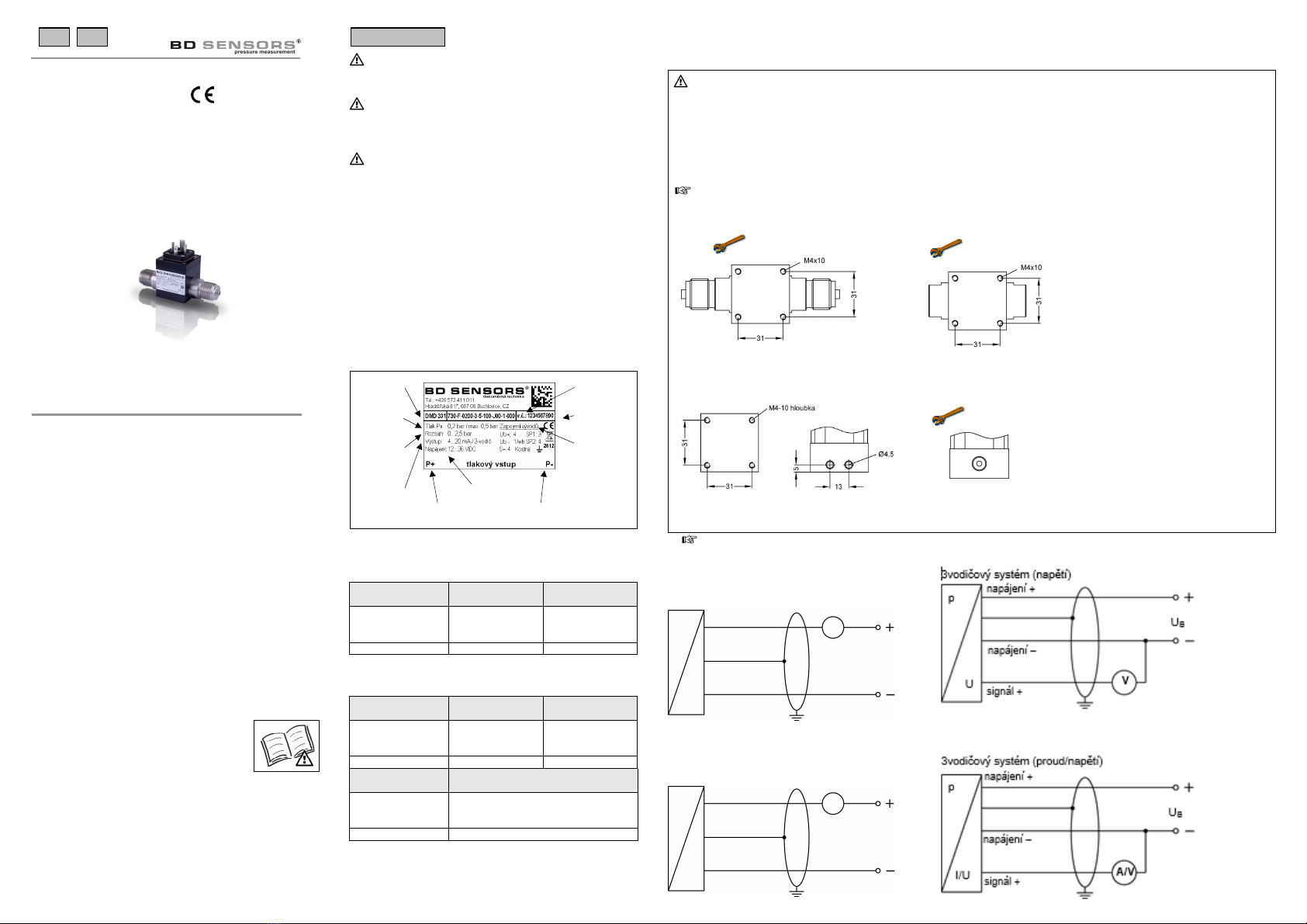

Návod k montáži /
Mounting instructions
Snímačdiferenčního tlaku /
Differential pressure transmitter
DMD 331, DMD 341
Centrála východní Evropa /
Headquarters Ostern Europe
BD SENSORS s.r.o.
Hradišťská 817
CZ - 687 08 Buchlovice
Česká republika / Czech Republic
Tel.: +420 572 / 411 011
Fax: +420 572 / 411 497
Centrála /
Headquarters
BD SENSORS GmbH
BD-Sensors-Str. 1
D - 95199 Thierstein
Německo /
Germany
Tel.: [phone] / 98 11-0
Fax: [phone] / 98 11-11
Rusko /
Russia
BD SENSORS RUS
39a, Varshavskoe shosse
RU - Moscow 117105
Rusko /
Russia
Tel.: [phone] / 09 63
Fax: [phone] / 07 21
Tento návod k montáži je výtah z podrobného
návodu k obsluze. Ten si prosím stáhněte
z našich internetových stránek, pokud nejste
s výrobkem dobře seznámeni.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
www.bdsensors.cz
www.bdsensors.com
– Technické změny vyhrazeny –
– Technical modifications reserved –
VAROVÁNÍ! Montáž snímačů dle tohoto návodu může
provádět pouze osoba znalá alespoňdle § 5 vyhlášky
50/1978 Sb., nebo dle § 21 vyhlášky 508/2009 Z.z..
VAROVÁNÍ! Dodržujte bezpečnostní a montážní pokyny
uvedené v návodu k obsluze. Dále je třeba dodržet platné
předpisy bezpečnosti práce, národní normy pro instalaci
a obecněznámá technická pravidla.
VAROVÁNÍ! Před montáží se ujistěte, že v závitovém hrdle
zavřeného ventilu není žádná kapalina. Případné zbytky
kapaliny odstraňte vhodným způsobem. Nikdy nemontujte
proti kapaliněv závitu.
Omezení záruky
Při nedodržení pokynův návodu k obsluze, při nesprávném
použití, při změněnebo poškození přístroje, neposkytuje
výrobce žádnou záruku.
Správné použití
Ujistěte se, že je měřené médium slučitelné s díly snímače,
které jsou v kontaktu s médiem, a že snímačplněodpovídá
zamýšlenému použití. Technické parametry uvedené
v aktuálním katalogovém listějsou závazné a musí být
bezpodmínečnědodržovány.
Identifikace produktu
Tabulka zapojení vývodů
DMD 331
Elektrické
zapojení ISO 4400 Brad Harrison

Mini Change
napájení +
napájení −
3vodič: signál +
1
2
3
A
B
-
kostra zemnicí kontakt C
DMD341
Elektrické
zapojení ISO 4400 M12x1, 4pólový
napájení +
napájení −
3vodič: signá
l +
1
2
3
1
2
3
kostra zemnicí kontakt 4
Elektrické
zapojení Barvy vodičů (DIN 47100)
napájení +
napájení −
3vodič: signál +
wh (bílá)
bn (hnědá)
gn (zelená)
kostra gn/ye (zelená/žlutá)
Montáž
Schémata zapojení
DMD 331
2vodičový systém (proud)
DMD 341
2vodičový systém (proud)
napájení +
napájení –
UB
A
p
I
Pro elektrické připojení použijte přednostněvícežilový, kroucený, stíněný kabel.
napájení +
napájení –
UB
A
p
I
DMD 331
VAROVÁNÍ! Přístroj montujte vždy ve stavu bez el. napájení a bez přívodního tlaku!
- Při zapojování referenčního tlaku dbejte, prosím, na to, že vyšší tlak musí být připojen na vstup "p+" a nižší tlak na vstup "p-".
- Přístroj upevněte 4 šrouby M4 k držáku odpovídajícímu Vašim požadavkům. K montáži jsou na přístroji k dispozici montážní
závity, příp. průchozí otvory.
- Uvedené hodnoty utahovacích momentůnesmí být překročeny!
- Při montáži se vyhněte použití nepřiměřené síly, která by mohla být příčinou mechanického pnutí na tlakové přípojce. Vlivem
pnutí by pak mohlo dojít k posunutí parametrůnebo poškození přístroje. Toto je důležité zejména u velmi malých rozsahůtlaku.
Další důležité informace naleznete v podrobném návoděk obsluze.
DMD 331:
G 1/2" podle EN 837 G 1/4" vnitřní závit G 7/16" UNF
max. 50 Nm max. 20 Nm max. 30 Nm
DMD 341:
G 1/8" vnitřní závit kabelová průchodka ∅6,6x11
max. 10 Nm Zapojte připojovací kabel (∅6 mm)
až na doraz kabelové průchodky.
označení
typu sériové
číslo
jmenovitý
tlak
signál
vstup "p+"
vstup "p-"
napájení
rozsah
dif. tlaku
objednací
kód
zapojení
vývodů

BDS_sro_NAMO_DMD_CS-EN_27.11.2019
English
www.bdsensors.com
CS
EN
WARNING! Install the device only in depressurized and currentless state!
- Connect the reference pressures so that the higher pressure is connected with input "p+" and the lower pressure is connected
with input "p-".
- Fix the device according to your demands on the holder or holding angle intended for it. For mounting the device mounting
threads or holes are provided.
- The indicated tightening torques must not be exceeded!
- Take note that no inadmissibly high mechanical stress occurs at the pressure port, since this may cause a shifting of the
characteristic curve or to the demage. This is especially important for very small pressure ranges.
For more information, please read the detailed operating manual!
DMD 331:
G 1/2" acc. to EN 837 G 1/4" internal thread G 7/16" UNF
max. 50 Nm max. 20 Nm max. 30 Nm
DMD 341:
G 1/8" internal thread tube nozzle ∅6.6x11
max. 10 Nm slip your flexible tubes (∅6 mm) onto
the tube nozzles as far as possible.
Návod k montáži /
Mounting instructions
Snímačdiferenčního tlaku /
Differential pressure transmitter
DMD 331,DMD 341
Centrála východní Evropa /
Headquarters Ostern Europe
BD SENSORS s.r.o.
Hradišťská 817
CZ - 687 08 Buchlovice
Česká republika / Czech Republic
Tel.: +420 572 / 411 011
Fax: +420 572 / 411 497
Centrála /
Headquarters
BD SENSORS GmbH
BD-Sensors-Str. 1
D - 95199 Thierstein
Německo /
Germany
Tel.: [phone] / 98 11-0
Fax: [phone] / 98 11-11
Rusko /
Russia
BD SENSORS RUS
39a, Varshavskoe shosse
RU - Moscow 117105
Rusko /
Russia
Tel.: [phone] / 09 63
Fax: [phone] / 07 21
Tento návod k montáži je výtah z podrobného
návodu k obsluze. Ten si prosím stáhněte
z našich internetových stránek, pokud nejste
s výrobkem dobře seznámeni.
These mounting instructions are an excerpt from the complete
operating manual. It may be downloaded from our homepage,
if you are not familiar with the device.
www.bdsensors.cz
www.bdsensors.com
– Technické změny vyhrazeny –
– Technical modifications reserved –
WARNING! In order to avoid hazards to operators and
damages to the device, the following instructions have to
be performed by qualified technical personnel.
WARNING! Adhere to the safety and operating instructions
stated in the operation manual. Effective regulations on
occupational safety, accident prevention as well as national
installation standards and approved engineering
techniques must in addition be complied with.
WARNING! Before the installation: make sure that the
inside of the threaded neck of the closed valve is clean. If
need, remove the residual liquid in a proper way. Do not
mount the device against the liquid inside the thread
connection.
Limitation of liability
If the instructions in the operating manual are not adhered
to or if the device is inappropriately used, modified or
damaged, liability is not assumed and warranty claims will
be excluded.
Intended use
Ensure that the medium is compatible with the media-
wetted parts and that the device is suitable for the
application without restrictions. The technical data listed in
the current data sheet is binding and must definitely be
observed.
Product identification
Pin configuration
DMD 331
electrical
connections ISO 4400 Brad Harrison

Mini Change
supply +
supply −
3-wire: s
ignal +
1
2
3
A
B
-
shield ground pin C
DMD341
electrical
connections ISO 4400 M12x1, 4-pin
supply +
supply −
3-wire: s
ignal +
1
2
3
1
2
3
shield ground pin 4
electrical
connections cable colours (DIN 47100)
supply +
supply −
3-wire: s
ignal +
wh (white)
bn (brown)
gn (green)
shield gn/ye (yellow / green)
Mounting
DMD 331
2-wire-system (current)
DMD 341
2-wire-system (current)
3-wire-system (voltage)
3-wire-system (current/voltage)
supply +
supply –
VS
A
p
I
supply +
signal +
VS
A / V
p
I/U
supply –
supply +
supply –
VS
A
p
I
supply +
signal +
VS
V
p
U
supply –
DMD
331
type
designation serial
number
nominal
range
signal
input "p+"
inpu
t
"
p
-
"
supply
differential
pressure
range
ordering
code
connector
pinout
