Becker 4935 200 011 0 Manual

Art.-Nr.: 4935 200 011 0
Art.-Nr.: 4935 200 029 0
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4935 300 007 0d12.11.2019
de Technische Information
Einstellset mit Drückerklemme
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Technical information
Adjustment set with push-in terminal
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Informations techniques
Kit de réglage avec bornier
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Technische informatie
Instelset met drukklem
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ........................................................... 3
Sicherheitshinweise ................................................................................. 3
Inbetriebnahme ....................................................................................... 4
Funktion.................................................................................................. 5
Reinigung................................................................................................ 5
Entsorgung ............................................................................................. 5
Technische Daten .................................................................................... 5
Vereinfachte EU-Konformitätserklärung..................................................... 6
2-de

Bestimmungsgemäße Verwendung
Dieses Einstellset ist ausschließlich für die Einstellung und Inbetriebnahme von
Becker Rohrantrieben mit elektronischer Endabschaltung zu verwenden. Bitte
beachten Sie die Montage- und Betriebsanleitung des jeweiligen Rohrantrie-
bes. Nach der Inbetriebnahme muss das Einstellset entfernt und gegen ein
fest installiertes Bedienelement ausgetauscht werden.
Verwenden Sie für Antriebe mit mechanischer Endabschaltung nur Sets ohne
Programmiertaste, weil die Endschalter im Antrieb beschädigt oder zerstört
werden können.
Sicherheitshinweise
Allgemeine Hinweise
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
VORSICHT
•Verletzungsgefahr durch Stromschlag.
•Anschlüsse an 230 V Netz müssen durch eine autorisierte
Fachkraft erfolgen.
•Schalten Sie vor der Montage die Anschlussleitung span-
nungsfrei.
•Die Vorschriften der örtlichen Energieversorgungsunter-
nehmen sowie die Bestimmungen für nasse und feuchte
Räume nach VDE 100, sind beim Anschluss einzuhalten.
•Verwenden Sie niemals defekte oder beschädigte Geräte.
3-de

Inbetriebnahme
Die Zuordnung der Adern schwarz und braun zur Fahrtrich-
tung ist von der Einbaulage des Rohrantriebs (Links- oder
Rechtseinbau) abhängig.
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen
des Einstellsets. Anschließend stecken Sie den Netzstecker ein.

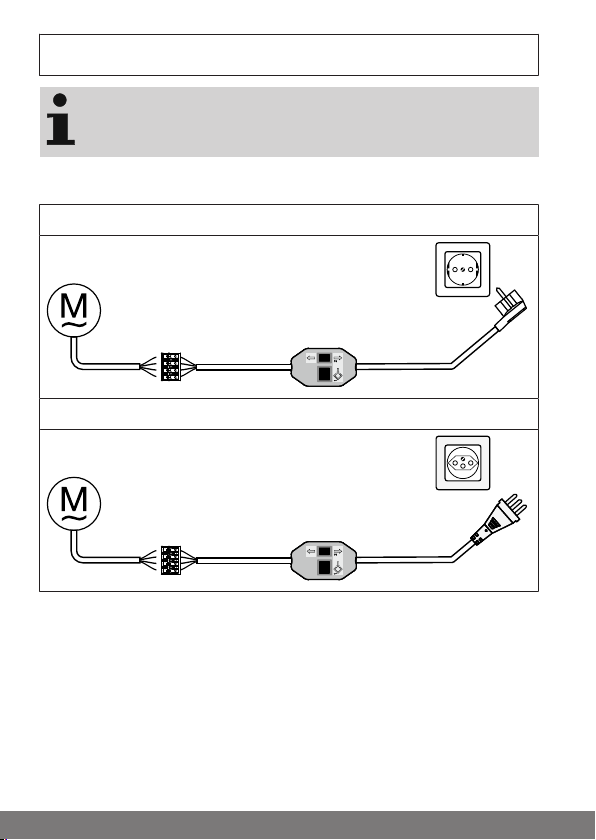

Art.-Nr. 4935 200 011 0
Art.-Nr. 4935 200 029 0
4-de

Funktion

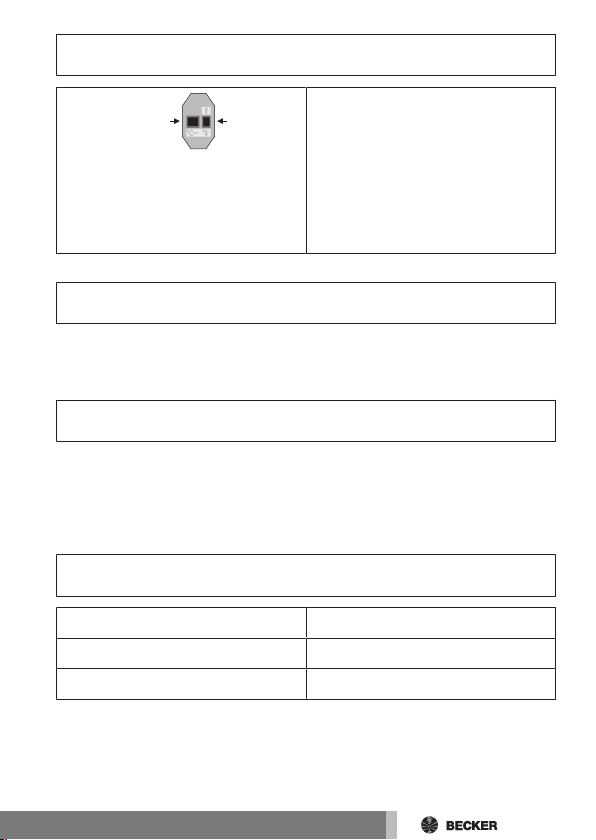

Programmiertaste Fahrtaste
Durch Betätigen der Fahrtaste fährt
der Rohrantrieb in die entsprechen-
de Richtung.
Mit der Programmiertaste können
Sie verschiedene Einstellungen vor-
nehmen. Die entsprechenden Ein-
stellmöglichkeiten entnehmen Sie
bitte aus der jeweiligen Anleitung des
Rohrantriebes.
Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
Entsorgung
Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt
werden müssen. Informieren Sie sich über die in Ihrem Land gültigen Verord-
nungen der Recycling- oder Entsorgungssysteme für dieses Produkt.
Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen.
Technische Daten
Netzanschluss 230 V AC / 50 Hz
Schaltstrom 4 A
Schutzart IP20
5-de

Vereinfachte EU-
Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Steuerung den Richtlinien
2014/30/EU und 2014/35/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
6-de

7-de

Table of contents
Intended use ........................................................................................... 9
Safety instructions ................................................................................... 9
Commissioning.......................................................................................10
Function.................................................................................................11
Cleaning.................................................................................................11
Disposal.................................................................................................11
Technical data ........................................................................................11
Simplified EU declaration of conformity.....................................................12
8-en

Intended use
This adjustment set is intended exclusively for setting and commissioning
Becker tubular drives with electronic limit switching. Please observe the As-
sembly and Operating Instructions for the respective tubular drive. After com-
missioning, the adjustment set must be removed and replaced with a perman-
ently installed operator control.
For drives with mechanical limit switching, you must only use sets without a
programming button because the limit switches in the drive can become dam-
aged or destroyed.
Safety instructions
General information
•Only use in dry rooms.
•Only use unmodified original parts from the control unit manufacturer.
•Keep children away from control units.
•Observe all pertinent country-specific regulations.
Caution
•Risk of injury due to electric shock.
•Connections to the 230 V mains must always be per-
formed by an authorised specialist.
•Disconnect the connecting cable from the power supply
prior to assembly.
•Always comply with the regulations of local energy supply
companies as well as the VDE 100 provisions for wet and
damp rooms during installation.
•Never use faulty or damaged devices.
9-en

Commissioning
The assignment of the black and brown wires to the direction
of travel depends on how the tubular drive is installed (in-
stalled on the left or the right).
Connect the wires of the tubular drive to those of the same colour in the pro-
gramming unit. Then connect the mains plug.
Item no. 4935 200 011 0
Item no. 4935 200 029 0
10-en

Function

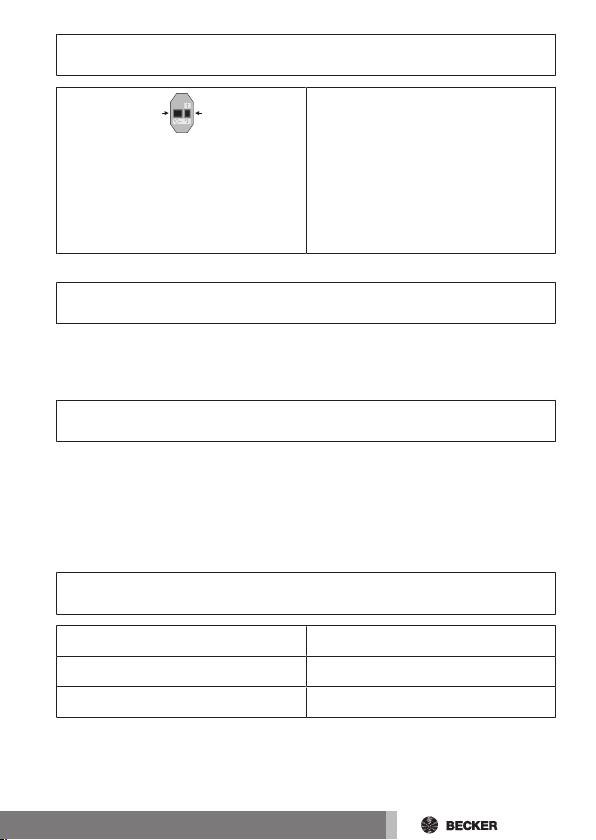

Programming button Travel button
You actuate the travel button to move
the tubular drive in the respective
direction.
You can use the programming button
to configure various settings. Refer
to the respective instructions for the
tubular drive for the applicable set-
ting options.
Cleaning
Only clean the device with a suitable cloth. Do not use aggressive cleaning
agents that may damage the surface.
Disposal
This product is made of various materials which must be disposed of properly.
Find out about the applicable regulations on recycling or disposal for this
product in your country.
The packaging material must be disposed of properly.
Technical data
Mains connection 230VAC/50Hz
Switching current 4 A
Degree of protection IP20
11-en

Simplified EU declaration of
conformity
Becker-Antriebe GmbH hereby declares that this control unit complies with
Directives 2014/30/EU and 2014/35/EU.
The full text of the EU declaration of conformity is available at the following
web address:
www.becker-antriebe.com/ce
Subject to technical changes without notice.
12-en

13-en

Sommaire
Utilisation conforme ................................................................................15
Consignes de sécurité.............................................................................15
Mise en service.......................................................................................16
Fonction.................................................................................................17
Nettoyage ..............................................................................................17
Élimination .............................................................................................17
Caractéristiques techniques ....................................................................17
Déclaration de conformité UE simplifiée....................................................18
14-fr

Utilisation conforme
Ce kit de réglage doit être utilisé uniquement pour le réglage et la mise en ser-
vice des moteurs tubulaires Becker avec fin de course électronique. Veuillez
respecter la notice de montage et d’utilisation de chaque moteur tubulaire.
Après la mise en service, le kit de réglage doit être retiré et remplacé par un
élément de commande installé de manière fixe.
Pour les moteurs avec fin de course mécanique, utilisez uniquement des kits
sans touche de programmation, car celle-ci risquerait d’endommager ou de
détruire le commutateur de fin de course dans le moteur.
Consignes de sécurité
Remarques générales
•Utilisez l’appareil uniquement dans des locaux secs.
•Utilisez uniquement des pièces d’origine du fabricant de commandes
n’ayant subi aucune modification.
•Tenez les enfants à l’écart des commandes.
•Respectez les directives spécifiques de votre pays.
Prudence
•Risque de blessure pouvant être provoquée par des dé-
charges électriques.
•Les branchements au réseau 230 V doivent obligatoire-
ment être effectués par un électricien agréé.
•Débranchez le câble de connexion avant de procéder au
montage.
•Lors du branchement, respectez les prescriptions des en-
treprises d’approvisionnement en énergie locales ainsi
que les directives pour locaux humides et mouillés
conformément à la norme VDE100.
•N’utilisez jamais d’appareils défectueux ou endomma-
gés.
15-fr

Mise en service
L’affectation des fils noir et marron au sens de déplacement
dépend du montage du moteur tubulaire (à gauche ou à
droite).
Reliez les fils du moteur tubulaire à ceux du kit de réglage en faisant corres-
pondre les couleurs. Branchez ensuite la fiche secteur.
Réf. 49352000110
Réf. 49352000290
16-fr

Fonction
Touche de programmation Touche de déplacement
Actionnez la touche de déplacement
pour déplacer le moteur tubulaire
dans la direction correspondante.
La touche de programmation permet
de procéder à différents réglages.
Consultez la notice du moteur tubu-
laire pour les possibilités de réglage
correspondantes.
Nettoyage
Nettoyez l’appareil uniquement avec un chiffon adapté. N’utilisez pas de pro-
duits de nettoyage qui risqueraient d’attaquer la surface.
Élimination
Ce produit se compose de plusieurs matériaux qui doivent être éliminés de
manière conforme. Informez-vous sur les directives en vigueur dans votre
pays concernant les systèmes de recyclage et d’élimination qui s’appliquent à
ce produit.
L’emballage doit être éliminé de manière conforme.
Caractéristiques techniques
Alimentation secteur 230VCA/ 50Hz
Courant de commutation 4A
Indice de protection IP20
17-fr

Déclaration de conformité UE
simplifiée
La société Becker-AntriebeGmbH atteste par la présente que la commande
satisfait aux exigences des directives 2014/30/UE et 2014/35/UE.
Le texte intégral de la déclaration de conformité UE est disponible sur Internet
à l’adresse suivante:
www.becker-antriebe.com/ce
Sous réserve de modifications techniques.
18-fr

19-fr

Inhoudsopgave
Doelmatig gebruik...................................................................................21
Veiligheidsaanwijzingen...........................................................................21
Inbedrijfstelling .......................................................................................22
Functie...................................................................................................23
Schoonmaken ........................................................................................23
Afvalverwijdering.....................................................................................23
Technische gegevens .............................................................................23
Vereenvoudigde EU-verklaring van overeenstemming................................24
20-nl
