BeeWi BPL120 User manual

200 Mbps Powerline HD Adapter
USER'S GUIDE

User’s guide
ENGLISH
FRANCAIS
DEUTSCH
ITALIANO
ESPAÑOL
PORTUGUES
NEDERLANDS
БЪЛГАРСКИ
ROMÂN
4
12
20
28
36
44
52
60
68

4
The Power Line Adaptor will transform your home electrical wiring into
a ubiquitous networking infrastructure providing Ethernet access point in
various locations without the need of an additional cable. Simply plug
the pair of Power Line Adaptors to 2 distant ordinary AC power outlets
to extend your broadband connection or existing Ethernet (LAN) network.
The BPL120/121 Power Line Adaptor supports up to 200 Mbps data rate
over the existing home electrical network, providing fast Internet access
and support to full multimedia applications including digital data, voice,
and audio/video streaming.
1.1. Packaging content
- 2 x Power Line Adapters
- 2 x RJ45 Ethernet cables
- 1 x CD-ROM
1.2. Safety Cautions
This Power Line Adapter is used to connect to an AC power outlet. Before
using the device, read the safety instructions carefully. For installation instruc-
tions, refer to the installation section of this guide.
- Follow all the warnings and instructions marked on the product.
- Before cleaning the device, unplug it from the wall outlet. Use a dry cloth
for cleaning. Do not use liquid cleaners or aerosol cleaners.
- Do not place the device near water.
- Do not place the device near or over a radiator or heat register.
- Do not use an extension cord between the device and the AC power
source.
INTRODUCTION
Thank you for purchasing the BPL120/121 Power Line Adapter
from BEEWI. Please read the following instructions to learn how
to configure and use more effectively your product.
1. PRODUCT DESCRIPTION

5
- Only professional technicians should service the device. Opening or
removing covers may result in exposure to dangerous voltage points or
other risks.
- Unplug the device from the wall outlet and refer to professional service
personnel for the following conditions:
o If liquid has been spilled into the product
o If the device has been exposed to rain or water
o If the device does not operate normally when following the operation
instructions
o If the device exhibits a distinct change in performance
1.3. Main Features
- Plug & play, quick installation
- Use existing electrical wiring to connect your devices to the Internet
- Ideal solution for connecting computers and peripherals to the network
- Audio & Video compatible
- Low consumption: 3.5 W max
- High speed data transfer rates up to 200 Mbps
- High speed internet access, file transfer and sharing as well as audio and
video streaming
- Reliable and efficient connection for computers and peripherals such as
printers, NAS, cameras, game consoles, and other multimedia devices

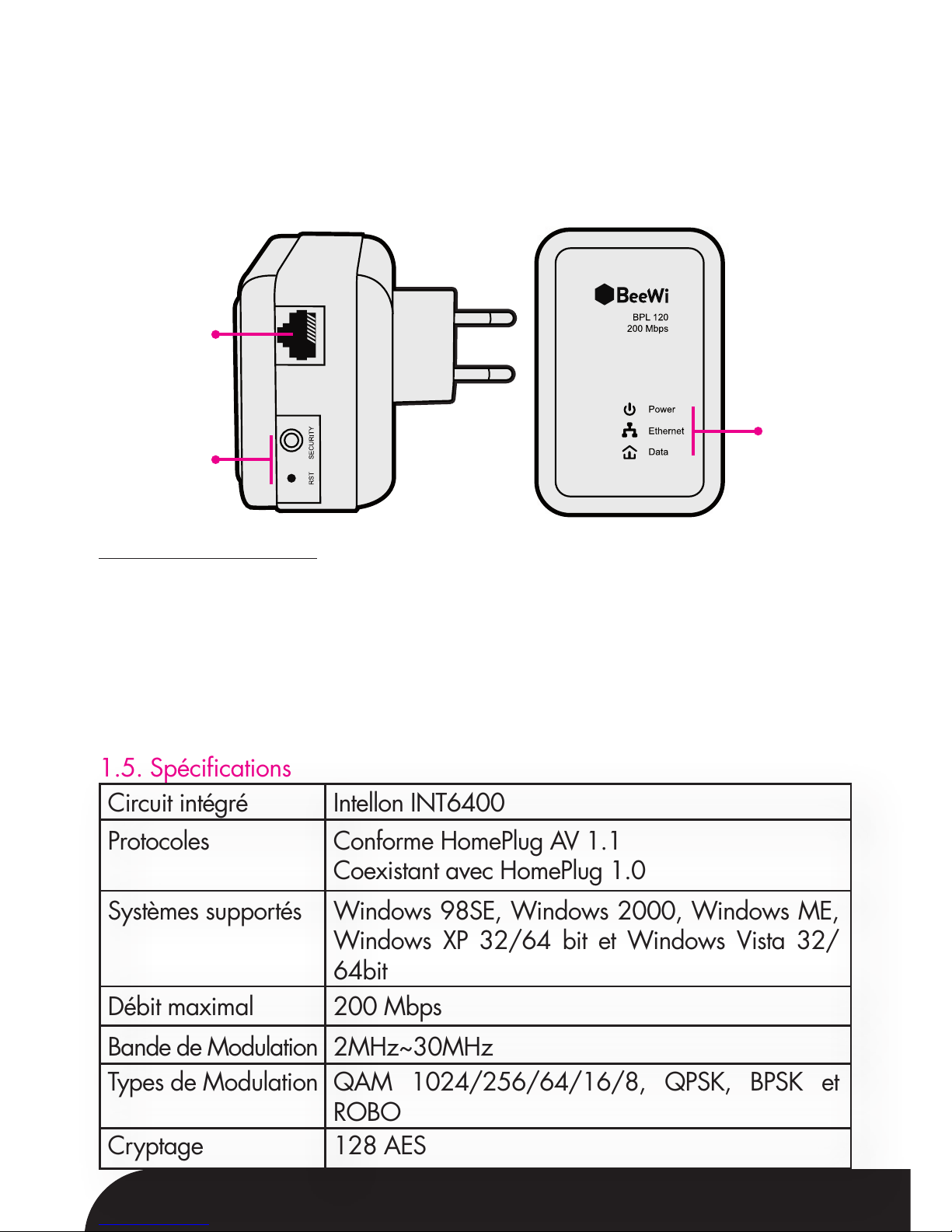

1.4. Short Description
Ethernet Port :
Connect to the broadband router, the computer or other device via supplied
RJ45 Ethernet cable.
Buttons :
RST (reset):Restore the factory defaults.
SECURITY (Network Membership Key): Set the membership state.
- Pressing and holding the SECURITY button for more than 10 seconds ran-
domizes the NMK value.
- Pressing and holding the SECURITY button for more than 3.0 seconds
makes the adapter a member of the existing network.
ENGLISH

6
Indicators :
There are 3 LEDs on the front panel to indicate the status of the adapter.
- Power (green): lightened when the adapter is powered on.
- Ethernet (green): blinks to indicate activity over the Ethernet connection.
- Data (green): blinks to indicate activity over the power line connection.
The red light and the green light illuminate simultaneously and the indicator
is in orange when the device is in reset state.
1.5. Specifications
Ethernet
Port
Buttons Indicators
Chipset
Encryption
LED Indicators
Data Rate
Modulation Band
Modulation Schemes
Protocol
System Support
Intellon INT6400
128 AES
Power
Ethernet: Ethernet link and activity
Data: PLC link and activity
200 Mbps
2MHz~30MHz
Support QAM 1024/256/64/16/8, QPSK,
BPSK and ROBO
Compliant with HomePlug AV 1.1
Co-existing with existing HomePlug 1.0
Windows 98SE, Windows 2000, Windows ME,
Windows XP 32/64 bit & Windows Vista 32/
64bit

7
ENGLISH

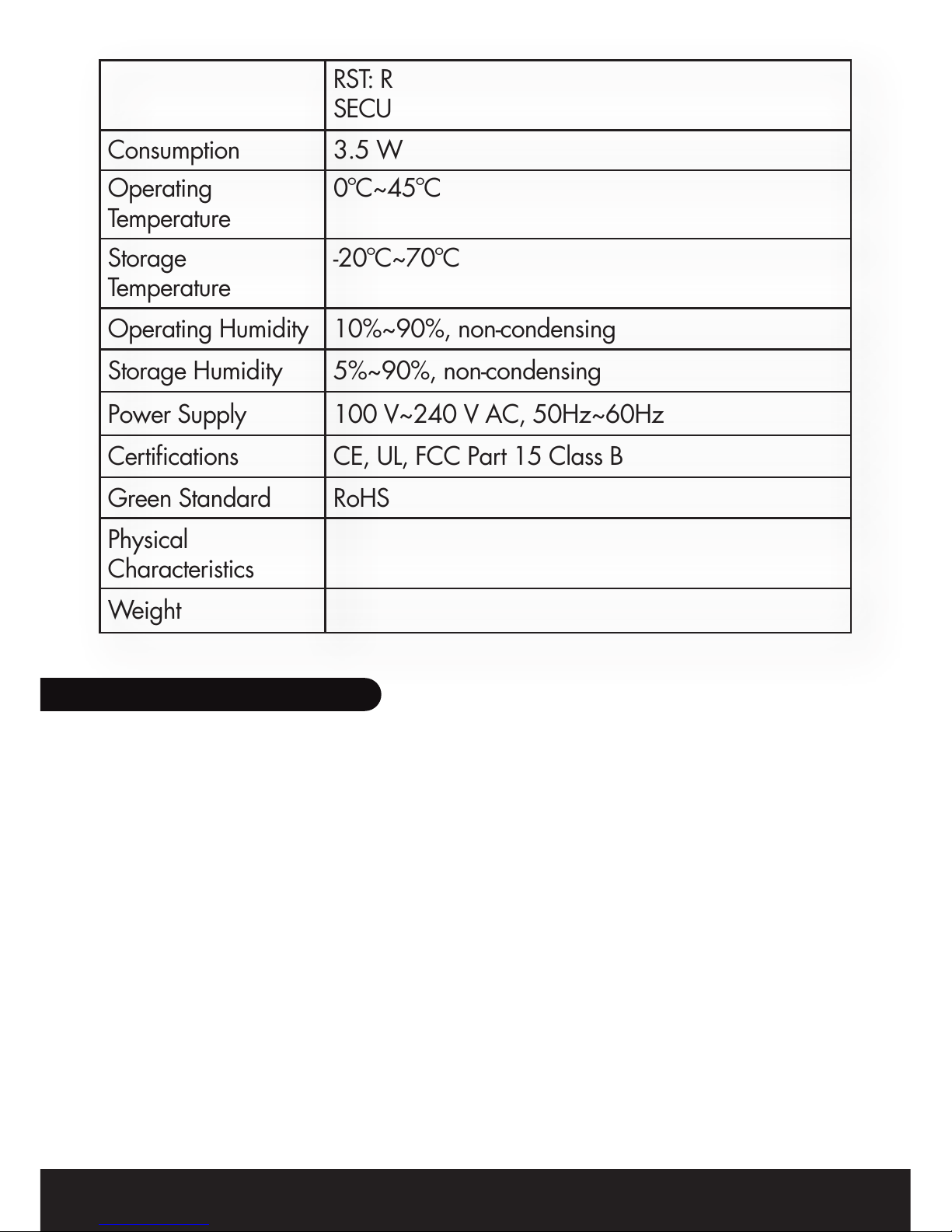

Buttons
Consumption
Operating
Temperature
Storage
Temperature
Operating Humidity
Storage Humidity
Power Supply
Certifications
Green Standard
Physical
Characteristics
Weight
RST: Restore the default factory settings
SECURITY: Set up network password automatically
3.5 W
0ºC~45ºC
-20ºC~70ºC
10%~90%, non-condensing
5%~90%, non-condensing
100 V~240 V AC, 50Hz~60Hz
CE, UL, FCC Part 15 Class B
RoHS
2. BASIC INSTALLATION
Follow the steps below to properly connect the Power Line Adaptor to your
computer:
1. Power off the PC or Notebook.
2. Connect the provided Ethernet (RJ-45) cable to the Ethernet Power Line
Adaptor’s Ethernet port.
3. Connect the other end of the Ethernet (RJ-45) cable to the computer’s
LAN port.
4. Plug the Ethernet Power Line Adaptor into a wall socket next to the com-
puter.
5. Turn on the computer.
6. Check and confirm that the Power and Ethernet LEDs on the Ethernet
Power Line Adaptor are ON.
Follow the steps below to connect the other one Ethernet Power Line Adaptor
BPL120, L×W×H: 100 mm × 65 mm × 42 mm
BPL121: L×W×H: 132mm×67mm×41mm
BPL120: 127 g BPL121: 223 g

8
to your ADSL broadband connection:
1. Power off the PC or Notebook.
2. Connect the provided Ethernet (RJ-45) cable to the Ethernet Power Line
Adaptor’s Ethernet port.
3. Connect the other end of the Ethernet (RJ-45) cable to an available
Ethernet port of the ADSL broadband Router.
4. Plug the Ethernet Power Line Adaptor into a wall socket next to the
computer.
5. Turn on your computer.
6. Check and confirm that the Power, Ethernet and Data LEDs on the Power
Line Adaptor are ON.
Connect to the Internet to check your network connection.
The HomePlug AV standard uses 128-bit AES (Advanced Encryption
Standard) to safely transmit data between power line adapters. To
communicate with each other, power line adapters need to use the same
Network Membership Key (NMK).
The SECURITY button allows you to set up a secure connection with other
HomePlug AV compliant Power line devices which also support the NMK
feature.
This section describes how to add new devices or remove old devices from a
HomePlug AV logical network (AVLN) by using the SECURITY pushbutton.
3.1. Forming a HomePlug AV Logical Network
When two adapters with different NMK values are connected to the same
power line and the user wants them to form a logical network.
1. Press the SECURITY button on the first adapter for less than 3 seconds.
2. Press the SECURITY button on the second adapter for less than 3 seconds
within the same minute.
3. Wait for the connection to complete.
The Power LED on both adapters blinks evenly at 1-second intervals until the
operation succeeds or fails. If the connection succeeds, it illuminates steadily.
If an error occurs, the Power LED on the second adapter blinks unevenly until
the button on the first adapter is pressed again or the second adapter is reset
by holding the button down for more than 10 seconds.
3. SETTING UP A SECURED NETWORK

9
ENGLISH
3.2. Joining a Network
In this scenario a network exists and the user wants to add a new adapter
to that network. Any device on the existing network can be used to accept
the new device.
Follow the same procedure as above, the first adapter used being the new
adapter to be added to the network.
3.3. Leaving a Network
A network exists and the user wants to remove one adapter from that
network. For example, the user wants to remove the adapter to have it join
another logical network.
1. Press the button on the adapter to be removed for at least 10 seconds.
The adapter resets and restarts with a random NMK.
2. Wait for the reset to complete.
The Power LED on the adapter to be removed momentarily extinguishes
during reset, blinks during restart, then illuminates steadily. No error
occurs.
The user can remove the adapter or add it to another logical network on the
same medium when it is completed.
The PowerPacket utility program detects 200 Mbps PLC-Ethernet bridge
devices in the power line network, measures data rate performance, ensures
security of the power line network, and performs diagnostics.
To install the software on your computer:
- Insert the CDROM in your computer CD drive.
- In the introduction screen, click on the button to launch the software
installation.
- Follow the installation steps to install the software
A user guide is provided separately to assist you when using the PowerPacket
Utility software.
4. INSTALLING THE POWERPACKET UTILITY

10
European Union Directives Conformance Statement
Hereby, VOXLAND declares that this product is in compliance
with:
• The essential requirements and other relevant provisions of Directive
1999/5/EC
• All other relevant EU Directives
You can view your product’s Declaration of Conformity (DoC) to Directive
1999/5/EC (to R&TTE Directive) at www.bee-wi.com.
Caring for the environment by recycling
Do not dispose of electrical devices or accessories with your
household waste.
In some countries or regions, collection systems are set up to handle
electrical and electronic waste items. Contact your regional authorities
for more details.
Copyright and other legal information
BEEWI is a registered trademark. The Apple, “Made for iPod”, “Works
with iPhone” and Bluetooth trademarks are owned by their proprietor
and used by BEEWI under license. All other product or service names
are the property of their respective owners.
The use of wireless devices and their accessories may be prohibited or
restricted in certain areas. Always obey the laws and regulations on the
use of these products.
This product is covered by a 2-year product warranty which is valid
from the date of purchase. Please visit our website www.bee-wi.com for
more information.
Technical support: suppor[email protected].
© VOXLAND, 2011.

11
ENGLISH

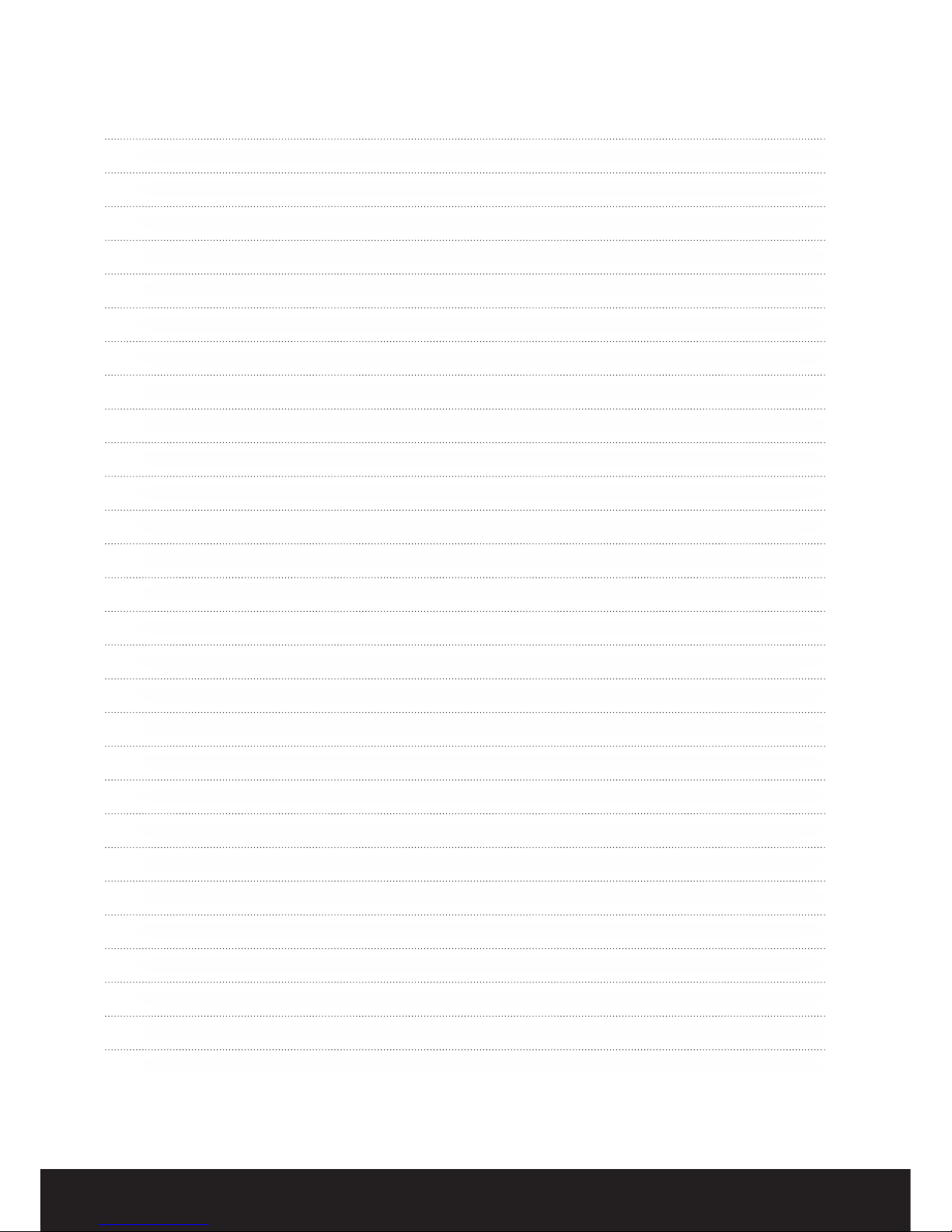

NOTES:

12
Les adaptateurs à courants porteurs en ligne (CPL) transforment votre ré-
seau électrique domestique en réseau large bande permanent en four-
nissant des points d’accès réseau à différents endroits sans nécessiter de
câblage supplémentaire. Branchez simplement la paire d’adaptateurs CPL
sur 2 prises électriques distantes pour étendre votre connexion Internet
large bande ou votre réseau local existant.
Les adaptateurs BPL120/121 supportent un débit maximal Théorique
de 200 Mb/s sur le réseau électrique, permettant un accès Internet très
rapide et le support aux applications multimédia, incluant les données
numériques, la voix, et la diffusion audio ou vidéo.
1.1. Contenu de la boîte
- 2 Adaptateurs CPL
- 2 câbles Ethernet RJ45
- 1 CD-ROM
- 1 feuillet d’installation rapide
1.2. Précautions de sécurité
Ces adaptateurs CPL sont utilisés sur le réseau électrique et se branchent
directement aux prises électriques. Avant toute utilisation, prenez
connaissance des instructions de sécurité. Pour l’installation, référez-vous à
la section « Installation » de ce guide.
- Suivre les avertissements et les instructions marqués sur le produit
- Avant de nettoyer le produit, le débrancher de la prise. Utiliser uniquement
des chiffons secs pour le nettoyage. Ne pas utiliser de nettoyants liquides
ou en aérosol.
INTRODUCTION
Merci d’avoir choisi l’adaptateur réseau de BEEWI. Veuillez lire
les instructions suivantes afin de configurer et utiliser au mieux
votre produit.
1. DESCRIPTION DU PRODUIT

13
- Ne pas placer l’appareil près d’une zone humide, près ou sur un radiateur
ou un climatiseur.
- Ne pas utiliser de rallonge électrique entre l’appareil et la prise
électrique.
- Seuls des techniciens professionnels peuvent réparer l’appareil. L’ouverture
du boîtier expose l’utilisateur à des tensions électriques dangereuses ou
d’autres risques.
- Débrancher l’appareil de la prise et se référer à du personnel qualifié dans
les conditions suivantes:
o Du liquide a été renversé sur l’appareil
o L’appareil a été exposé à la pluie ou à tout autre liquide
o L’appareil ne fonctionne plus ou pas correctement
o Les performances de l’appareil sont altérées
1.3. Caractéristiques principales
- Plug & play, installation facile et rapide
- Utilise le réseau électrique en place pour connecter vos appareils à
l’Internet
- La solution idéale pour connecter ordinateurs et périphériques à votre
réseau
- Compatible Audio & Vidéo
- Basse consommation: 3,5 W max
- Transfert haut débit jusqu’à 200 Mb/s
- Accès internet haut débit, transfert et partage de fichiers ainsi que diffusion
audio et vidéo
- Connexion fiable et efficace pour les ordinateurs et les périphériques
tels que imprimantes, NAS, caméras, consoles de jeux et autres appareils
multimédia.
1.4. Description du produit
Port réseau RJ45 :
Pour la connexion au routeur large bande, à l’ordinateur ou à un autre
appareil du réseau, via le câble réseau RJ45 fourni.
Boutons :
RST (reset): Restaure la configuration usine par défaut
SECURITY (Network Membership Key): Couplage sur un réseau logique
FRANÇAIS

14
sécurisé.
- Un appui prolongé de plus de 10 secondes rend aléatoire la clé de
couplage SECURITY.
- Un appui prolongé de plus de 3 secondes permet le couplage de
l’adaptateur sur un réseau logique sécurisé.
Indicateurs lumineux :
Les 3 diodes sur la face avant indiquent l’état de l’adaptateur.
- Power (vert) : allumé quand l’adaptateur est en marche
- Ethernet (vert) : clignote en cas d’activité sur la connexion Ethernet
- Data (vert) : clignote en cas d’activité sur le réseau électrique
Les lumières rouge et verte s’illuminent simultanément et l’indicateur est
orange quand l’appareil est réinitialisé.
1.5. Spécifications
Port
Reseau
Boutons Indicateurs
Circuit intégré
Cryptage
Débit maximal
Bande de Modulation
Types de Modulation
Protocoles
Systèmes supportés
Intellon INT6400
128 AES
200 Mbps
2MHz~30MHz
QAM 1024/256/64/16/8, QPSK, BPSK et
ROBO
Conforme HomePlug AV 1.1
Coexistant avec HomePlug 1.0
Windows 98SE, Windows 2000, Windows ME,
Windows XP 32/64 bit et Windows Vista 32/
64bit

15

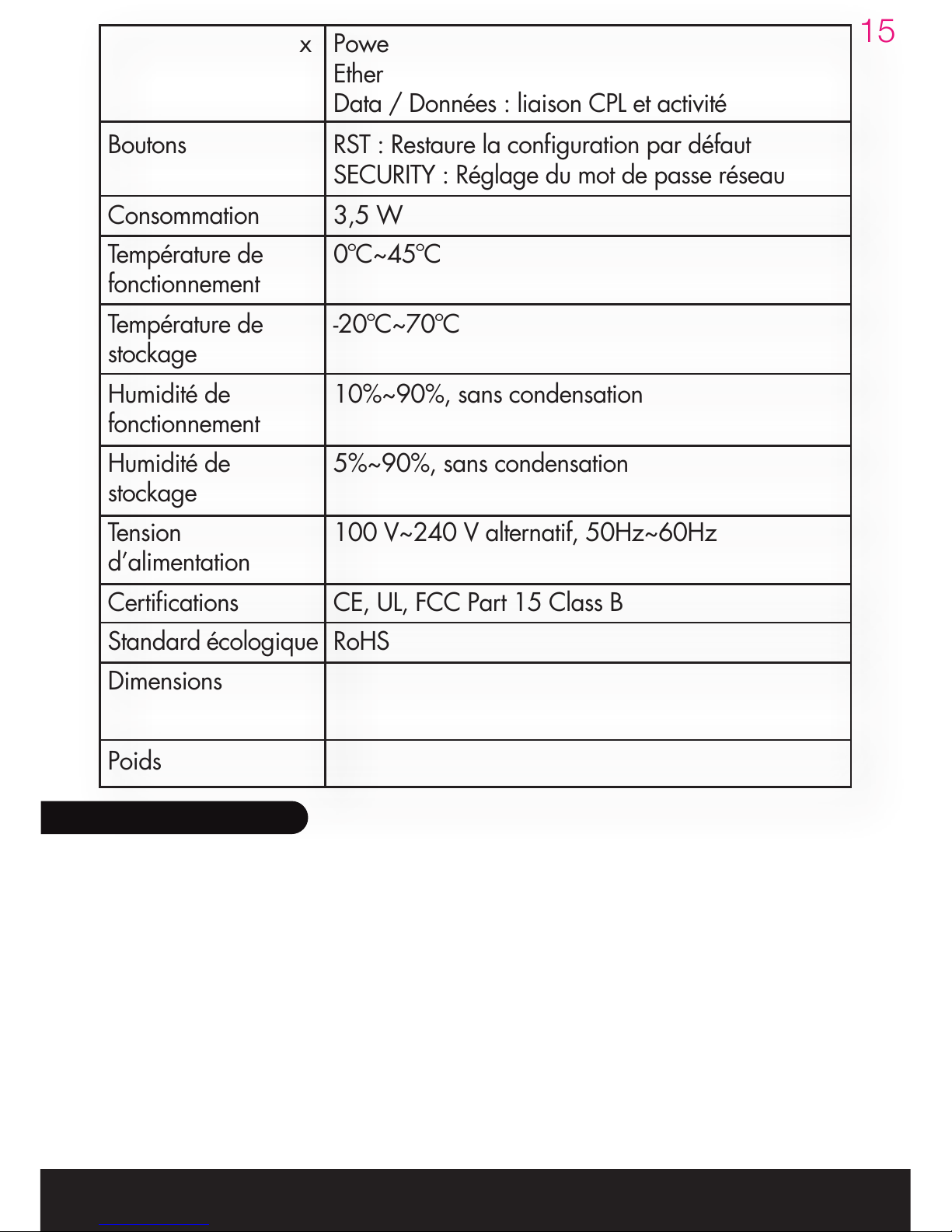

Boutons
Indicateurs lumineux
Consommation
Température de
fonctionnement
Température de
stockage
Humidité de
fonctionnement
Humidité de
stockage
Tension
d’alimentation
Certifications
Standard écologique
Dimensions
Poids
RST : Restaure la configuration par défaut
SECURITY : Réglage du mot de passe réseau
Power / Alimentation
Ethernet: liaison Ethernet et activité
Data / Données : liaison CPL et activité
3,5 W
0ºC~45ºC
-20ºC~70ºC
10%~90%, sans condensation
5%~90%, sans condensation
100 V~240 V alternatif, 50Hz~60Hz
CE, UL, FCC Part 15 Class B
RoHS
2. INSTALLATION
Respectez les étapes suivantes pour connecter le premier adaptateur CPL
à votre ordinateur:
1. Eteignez l’ordinateur.
2. Connectez le câble réseau fourni sur le port réseau de l’adaptateur CPL.
3. Connectez l’autre bout du câble réseau au port réseau de l’ordinateur.
4. Branchez l’adaptateur CPL sur la prise de courant proche de
l’ordinateur.
5. Allumez l’ordinateur.
6. Vérifiez que les diodes Power et Ethernet de l’adaptateur CPL s’allument
correctement.
FRANÇAIS
BPL120, L×W×H: 100 mm × 65 mm × 42 mm
BPL121: L×W×H: 132mm×67mm×41mm
BPL120: 127 g BPL121: 223 g

16
Suivez les étapes suivantes pour connecter le deuxième adaptateur CPL à
votre routeur réseau ADSL:
1. Eteignez l’ordinateur.
2. Connectez le câble réseau fourni sur le port réseau de l’adaptateur CPL.
3. Connectez l’autre bout du câble réseau à un port réseau du routeur
réseau ADSL.
4. Branchez l’adaptateur CPL sur la prise de courant proche du routeur.
5. Allumez l’ordinateur.
6. Vérifiez que les diodes Power, Ethernet et Data de l’adaptateur CPL
s’allument correctement.
Faites un essai de connexion à Internet pour vérifier l’état de la connexion
réseau.
L'Adaptateur de Réseau AV standard utilise l'AES 128 bits (norme de
cryptage Advanced Encryption Standard) pour transmettre des données
sécurisées entre adaptateurs CPL. Pour communiquer les uns avec les autres,
les adaptateurs doivent tous utiliser la même clé d'appartenance au réseau
(Network Membership Key, ou NMK).
Le bouton de couplage SECURITY vous permettra d'établir une connexion
sécurisée avec d'autres appareils CPL compatibles HomePlug AV avec
fonction de couplage.
Cette section décrit comment ajouter un nouvel appareil ou enlever un
ancien appareil sur le réseau logique HomePlug AV (AVLN) en utilisant le
bouton de couplage SECURITY.
3.1. Formation d’un réseau logique HomePlug AV
Lorsque deux adaptateurs avec des valeurs NMK différentes sont connectés
sur le même réseau électrique et que l’utilisateur veut former un réseau
logique.
1. Appuyer sur le bouton SECURITY du premier adaptateur pendant au
moins 3 secondes.
2. Dans la minute qui suit, appuyer sur le bouton SECURITY du deuxième
adaptateur pendant au moins 3 secondes.
3. Attendre que la connexion soit établie.
La diode d’alimentation clignote toutes les secondes sur les 2 adaptateurs
3. CONFIGURER UN RÉSEAU

17
jusqu’à ce que la connexion soit établie ou échoue. Si la connexion est
établie, la diode s’illumine de manière fixe. Si une erreur survient, la diode
du deuxième adaptateur clignote jusqu’à ce que le bouton soit de nouveau
enfoncé ou que le premier adaptateur soit réinitialisé en appuyant sur le
bouton SECURITY pendant plus de 10 secondes.
3.2. Rejoindre un réseau
Dans ce scenario, un réseau existe déjà et l’utilisateur veut ajouter un nouvel
adaptateur. Tout appareil sur le réseau existant peut devenir accepter le
nouvel appareil.
Suivre la même procédure que ci-dessus, le premier adaptateur étant le
nouvel adaptateur.
3.3. Quitter un réseau
Dans ce scenario, un réseau existe déjà et l’utilisateur veut retirer un des
adaptateurs du réseau (par exemple pour l’inscrire sur un autre réseau
logique).
1. Appuyer sur le bouton de l’appareil à retirer pendant au moins 10
secondes. L’adaptateur est réinitialisé avec une nouvelle clé NMK.
2. Attendre que la réinitialisation soit terminée.
La diode d’alimentation s’éteint momentanément pendant la réinitialisation,
clignote lors du redémarrage et s’illumine de manière fixe. L’utilisateur peut
alors utiliser l’adaptateur pour le coupler à un autre réseau logique.
Le programme utilitaire PowerPacket détecte l’ensemble des adaptateurs
CPL présents sur votre réseau domestique, mesure les performances de
débit, garantit la sécurité sur votre réseau domestique et effectue les dia-
gnostics nécessaires.
Pour installer le logiciel sur votre ordinateur :
- Insérer le CDROM dans le lecteur de votre ordinateur.
- Sur l’écran d’introduction, clicker sur le bouton ‘INSTALL’ pour lancer l’ins-
tallation du logiciel.
- Suivre les étapes d’installation à l’écran.
Un guide d’utilisation est fourni séparément pour vous assister dans l’utilisa-
tion du logiciel PowerPacket.
4. INSTALLATION DE L’UTILITAIRE POWERPACKET
FRANÇAIS

18
Déclaration de conformité aux directives de l’Union Européenne
VOXLAND déclare que ce produit est en conformité avec :
• Les dispositions essentielles ainsi que toutes provisions afférentes de
la directive 1999/5/EC
• Toutes autres Directives de l’Union Européenne afférentes
Vous pouvez visualiser la Déclaration de Conformité (DoC) à la directive
1999/5/EC (à la Directive R&TTE) sur le site www.bee-wi.com.
Protection de l'environnement par le recyclage
Ne jetez aucun appareil ou accessoire électrique dans votre poubelle.
Des systèmes de collecte permettant de traiter les déchets électriques et
électroniques sont progressivement mis en place. Renseignez-vous locale-
ment pour plus d'informations.
Copyright et autres informations
BEEWI est une marque déposée. Les autres marques mentionnées ci-après
appartiennent à leurs propriétaires. Les autres noms de produit ou de service
utilisés sont la propriété de leurs détenteurs respectifs.
L’utilisation d’appareils sans fil et de ses accessoires peuvent être interdite dans
certains endroits. Toujours respecter les réglementations et lois en vigueur.
Ce produit est couvert par une garantie de deux ans s’appliquant à compter
de la date d’achat du matériel. Veuillez visiter notre site web www.bee-wi.com
pour plus d’information.
Support technique: suppor[email protected].
© VOXLAND, 2011.

19
NOTES:
FRANÇAIS

20
Der Netzadapter verwandelt die elektrischen Leitungen in Ihrem Heim in
eine universelle Netzwerk-Infrastruktur, die Ihnen an verschiedenen Orten
ohne zusätzliche Kabel den Zugang zum Ethernet gewährt. Schließen Sie
einfach die beiden Netzadapter an zwei separate gewöhnliche Wechsels-
trom-Steckdosen an, um Ihre Broadband-Verbindung oder Ihr bestehendes
Ethernet-Netzwerk (LAN) zu erweitern.
Der Netzwerkadapter BPL120/121 unterstützt eine Datenübertragungs-
rate von bis zu 200 MBit/s über das bestehende Elektronetz in Ihrem
Heim – für eine schnelle Internet-Verbindung und umfangreiche Multime-
dia-Anwendungen wie digitale Datenpakete, Voice und Audio-/Video-
Streaming.
1.1 Packungsinhalt
- 2 Netzadapter
- 2 Ethernet-Kabel vom Typ RJ45
- 1 CD-ROM
1.2. Sicherheitshinweise
Dieser Netzadapter darf nur an Wechselstrom-Steckdosen angeschlossen
werden. Bitte lesen Sie die Sicherheitshinweise vor Gebrauch aufmerksam
durch. Halten Sie sich bei der Inbetriebnahme bitte an die Installationsan-
leitung in dieser Gebrauchsanweisung.
- Befolgen Sie alle Sicherheitshinweise und Anleitungen auf dem Produkt.
- Nehmen Sie das Gerät aus der Steckdose, bevor Sie es reinigen.
Verwenden Sie zur Reinigung ein trockenes Tuch, keine Flüssig- oder
Sprühreinigungsmittel.
- Lassen Sie das Gerät nicht in Kontakt mit Wasser kommen.
EINLEITUNG
Vielen Dank, dass Sie sich für den Netzadapter BPL120/121 von BEEWI
entschieden haben. Bitte lesen Sie die folgende Anleitung zur Konfigura-
tion und zum effektiven Gebrauch dieses Produkts aufmerksam durch.
1. PRODUKTBESCHREIBUNG
