Bell & Ross AVIATION BR01-94 Specification sheet

Notice Technique 2
Technical Notes 3
Technische Anweisung 4
Noticia Técnica 5
Istruzioni Techniche 6

AviAtion BR01-94
Notice Technique
du temps. 3epression : relance la mesure du temps. Ceci permet de soustraire au temps total
chronométré un ou plusieurs intervalles de temps ou encore de cumuler la mesure de plusieurs
temps courts. Poussoir J (à n’utiliser que lorsque le chronographe est à l’arrêt). Unique pres-
sion : remise à zéro du chronographe.
DÉMontAGE DU BRACELEt Et DE SES 2 AttACHES
Le boîtier de votre montre se compose de 3 principaux ensembles :
Ensemble 1 : le corps principal du boîtier avec la couronne (K)
Ensemble 2 : le « couvercle » du boîtier avec le verre saphir
Ensemble 3 : les 2 attaches du bracelet (I)
Ces 3 ensembles s’assemblent avec des vis de 2 types visibles sur chacune des faces du boîtier :
Les 4 vis (F) à tête fendue servent à xer le couvercle sur le corps du boîtier et à assurer l’étan-
chéité de la montre (Attention : pour bénécier de la garantie Bell & Ross, ces vis
ne doivent jamais être dévissées).
Les 8 vis (L et M) à tête creuse (creux à 6 pans / 1,3 mm de diamêtre) servent à xer le bracelet
sur les attaches et également les attaches du bracelet sur le boîtier. Ces vis peuvent être mani-
pulées avec précaution en utilisant les 2 outils adéquats livrés avec la montre dans son écrin.
iMpoRtAnt
*Réglage rapide de la date. Comme pour toutes les montres mécaniques dotées d’un
calendrier, le réglage rapide de la date (couronne en position 2) NE DOIT EN AUCUN CAS être
effectué entre 21.00 h (9 P.M.) et 3.00 h (3 A.M.).
Étanchéité. Une fois un réglage terminé, revisser la couronne an de garantir une parfaite
étanchéité. Pour cela, pousser la couronne jusqu’à la position 0 en la tournant simultanément
dans le sens des aiguilles d’une montre. La couronne ne doit jamais être manipulée sous l’eau.
EntREtiEn
Après chaque immersion dans l’eau de mer, il est conseillé de rincer soigneusement la montre
et son bracelet avec de l’eau douce. Il est également conseillé de réviser l’étanchéité de votre
montre tous les deux ans. An de garantir un service conforme aux exigences de la marque,
toute intervention sur votre montre doit être effectuée par le centre de réparation Bell & Ross
ou un horloger agréé par Bell & Ross. Lorsqu’une réparation intervient durant la période de
garantie, vous devez présenter la carte de garantie Bell & Ross, dûment datée et signée par le
revendeur lors de l’achat de la montre.

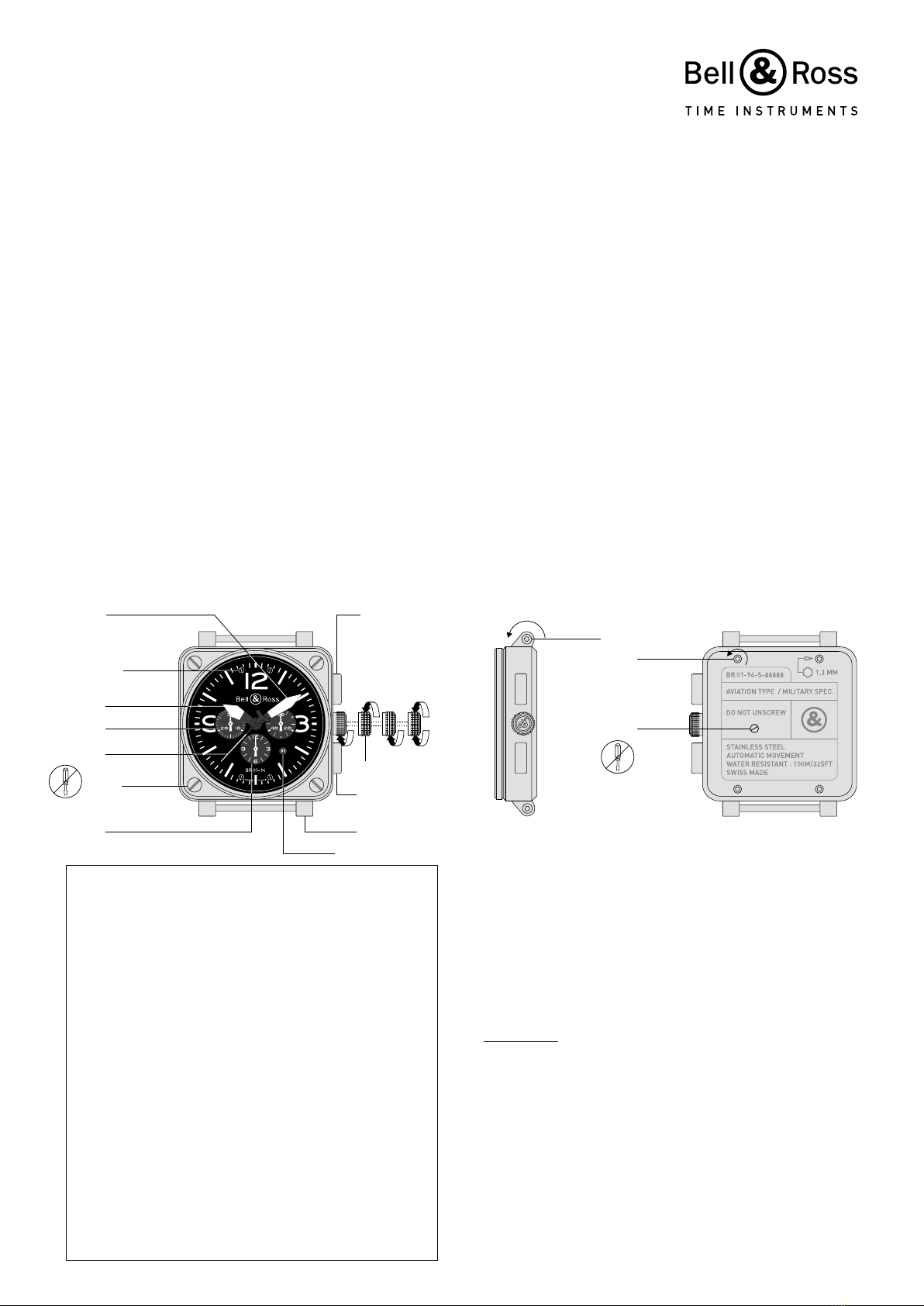

A. Aiguille des minutes
B. Vis de xation du mécanisme
C. Aiguille des heures
D. Totalisateur 30 minutes du chronographe
E. Aiguille des secondes du chronographe
F. Vis de xation du boîtier (NE JAMAIS DÉVISSER)
G. Totalisateur 12 heures du chronographe
H. Date
I. Attache du bracelet ou pièce de xation du bracelet sur le boîtier
J. Poussoir J
K. Couronne
L. Poussoir L
M. Vis de xation du bracelet sur son attache
N. Vis de xation de l’attache sur le boîtier
O. Vis d’accès au poussoir de démontage de la couronne (NE JAMAIS DÉVISSER)
0. Dévisser la couronne (sens inverse des aiguilles d’une montre)
1. Remonter le mécanisme manuellement (sens des aiguilles d’une montre)
2. Régler la date (sens inverse des aiguilles d’une montre)
3. Régler l’heure (sens des aiguilles d’une montre ou sens inverse)
4. Dévisser les 4 vis (L) pour démonter le bracelet
(sens inverse des aiguilles d’une montre)
5. Dévisser les 4 vis (M) pour démonter les attaches du bracelet (K)
(sens inverse des aiguilles d’une montre)
La garantie internationale de Bell & Ross
Votre montre Bell & Ross a passé avec succès les tests de abilité les plus rigoureux de l’industrie horlogère
suisse. Elle est garantie contre tout vice de fabrication pour une durée de 2 ans à compter de la date d’acquisi-
tion inscrite par le vendeur agréé Bell & Ross sur le certicat de garantie internationale, sous réserve des lois
applicables et/ou garanties légales. Cette garantie est totale (pièces et main d’œuvre). Elle exclut toutefois :
. Les dommages qui résultent d’accidents ou d’un usage impropre ou abusif de la montre (choc violent, écrase-
ment, manipulations brutales du fermoir...).
. Les dommages qui résultent de réparations ou démontages non effectués par un revendeur agréé par
Bell & Ross ou un centre de service après-vente agréé par Bell & Ross.
. Les conséquences de l’usage normal et du vieillissement de la montre. Elle exclut également les bracelets cuir
ainsi que les piles, compte tenu de la nature spécique de ces éléments.
IMPORTANT : Pour bénécier de la Garantie Internationale de Bell & Ross, vous devez impérativement faire
effectuer toute intervention par les spécialistes agréés : revendeurs agréés par Bell & Ross, centres de Service
après-vente agréés par Bell & Ross.
Cette garantie ne peut être appliquée que sur présentation du certicat de garantie internationale de Bell & Ross,
dûment rempli, daté et signé par un revendeur agréé de Bell & Ross.
Modèles et caractéristiques techniques sous réserve de modication.
Pour les professionnels qui vivent à la seconde près, Bell & Ross a conçu
une montre automatique équipée d’un chronographe totalisant 12 heures,
30 minutes et 60 secondes.
DESCRiption GÉnÉRALE
Mouvement mécanique à remontage automatique. Terminaison soignée. 37 rubis. 28800
alternances par heure. Réserve de marche de 42 heures environ. Réglage de haute précision
dans 4 positions (tolérance de 0/+10 secondes par jour). Fonctions : heures, minutes,
secondes. Chronographe 3 compteurs (totalisateurs 60 secondes, 30 minutes et 12 heures).
Date avec correction rapide. Réglage de l’heure avec arrêt des secondes. Boîtier XL. Diamètre
46 mm. Épaisseur 12,5 mm. Verre saphir traité antireet. Étanchéité 100 mètres.
UtiLiSAtion GÉnÉRALE
Pour dévisser la couronne en position 0, la tourner dans le sens inverse des aiguilles d’une
montre. Mise en service.
Lorsque la montre est arrêtée , dévisser et tirer la couronne jusqu’à
la position 1 puis remonter le mécanisme en tournant la couronne dans le sens des aiguilles
d’une montre. Après environ 40 rotations, la montre est complètement remontée (le mécanisme
ne possède pas de butoir an d’éviter une surtension du remontoir). L’autonomie de fonction-
nement est alors de 42 heures environ. Lorsque la montre est portée, c’est l’automatisme qui
remonte le mouvement. Réglage de la date :
Réglage rapide * (couronne en position 2) : tirer
la couronne jusqu’à la position 2 et régler la date en tournant la couronne dans le sens inverse
des aiguilles d’une montre. Réglage lent (couronne en position 3) : an d’assurer un change-
ment de date à minuit et non à midi, il est conseillé d’effectuer le réglage de la date à l’aide des
aiguilles horaires. Tirer la couronne jusqu’à la position 3 et faites tourner les aiguilles jusqu’au
changement de date. Régler ensuite l’heure précisément. Réglage de l’heure. Dévisser et
tirer la couronne jusqu’à la position 3. L’aiguille des secondes est alors arrêtée ce qui permet
un réglage à la seconde près. Régler l’heure en tournant la couronne dans le sens souhaité.
UtiLiSAtion DU CHRonoGRApHE
La mesure s’effectue en heures, minutes et secondes. Mesure d’un temps court.
Poussoir H. 1re pression : déclenche la mesure du temps. 2epression⁄: stoppe la mesure
5
4
A
B (x4)
L
J
I
H
C
D
E
F (x4)
G
K
01 23
M (x4)
N (x4)
O (x1)

aviation BR01-94
Technical Notes
REMovinG tHE StRaP anD itS 2 FaStEninGS
Your watch’s case is made up of 3 main sets:
Set 1: the main body of the case with the crown (K)
Set 2: the « lid » of the case with the sapphire crystal
Set 3: the strap’s 2 fasteners (I)
These 3 sets are put together with 2 types of screws visible on each side of the case:
The 4 screws (F) with a split head are used to x the lid onto the body of the case and to ensure
the watch is waterproof (Warning: to benet from the Bell & Ross guarantee, these
screws must never be unscrewed).
The 8 socket-head screws (M and N) (Allen screw/1.3 mm diameter) are used to x the strap
onto the fasteners and also the strap’s fasteners onto the case. These screws can be handled
with care by using the 2 appropriate tools delivered with the watch in its box.
iMPoRtant
*Quick date setting. As for all mechanical watches equipped with a calendar, the quick date
setting (crown in position 2) MUST UNDER NO CIRCUMSTANCES be carried out between 9 P.M.
and 3 A.M.
Water resistance. Once the setting nished, screw the crown back again in order to guar-
antee perfect water resistance. For this, push the crown to position 0 by turning clockwise
simultaneously. The crown must never be handled under water.
MaintEnancE
It is advisable to rinse the watch and its strap carefully with fresh water after contact with sea
water. It is also recommended that the water resistance of your watch is serviced every two
years. In order to guarantee a service that conforms to the brand’s requirements, any inter-
vention on your watch must be carried out by the Bell & Ross repair centre or a watch maker
authorised by Bell & Ross. When a repair is carried out during the guarantee period, you must
present the Bell & Ross guarantee card, duly dated and signed by the retailer at the time the
watch was purchased.
A. Minute hand
B. Mechanism attachment screw
C. Hour hand
D. Chronograph 30 minute totalisator
E. Chronograph second hand
F. Case attachment screw (NEVER UNSCREW)
G. Chronograph 12 hour totalisator
H. Date
I. Strap fastener or strap attachment piece on the case
J. Button J
K. Crown
L. Button L
M. Strap attachment screw on its fastener
N. Fastener attachment screw on the case
O. Screw to access button for disassembling the crown (NEVER UNSCREW)
0. Unscrew the crown (anticlockwise)
1. Hand wind the mechanism (clockwise)
2. Set the date (anticlockwise)
3. Set the hour (clockwise or opposite direction)
4. Unscrew the 4 screws (M) to dismantle the strap (anticlockwise)
5. Unscrew the 4 screws (N) to dismantle the strap fasteners (I) (anticlockwise)
The Bell & Ross international guarantee
Your Bell & Ross watch has successfully passed the most rigorous reliability tests in the Swiss watch-making
industry. It is guaranteed against all manufacturing defects for 2 years from the date of purchase entered by the
Bell & Ross approved retailer on the international guarantee certicate subject to applicable laws and/or legal
guarantees. This guarantee is total (parts and labor). It excludes however:
. Damage that is the result of accidents or improper or incorrect use of the watch (violent shock, crushing,
brutal handling of the clasp).
. Damage that is the result of repairs or dismantling not carried out by an approved Bell & Ross retailer or an
approved after-sales service center.
. The results of normal use and wear of the watch and strap. This also excludes batteries given the specic
nature of these items.
IMPORTANT : To be covered by the Bell & Ross International Guarantee, any work must be carried out by
approved specialists : retailers approved by Bell & Ross, approved after-sales service centers.
This guarantee can only be applied on presentation of the Bell & Ross International Guarantee certicate, duly
completed, dated and signed by an approved retailer.
Models and Technical features subject to change
GEnERal DEScRiPtion
Self-winding mechanical movement. Meticulous nish. 37 jewels. 28,800 vibrations an hour.
Power reserve : approximately 40 hours. High precision adjustment in 4 positions (tolerance
of 0/+10 seconds a day). Functions: hours, minutes, seconds. 3-counter chronograph (12-
hour, 30-minute and 60-second counters). Date with quick correction. Hour setting with sec-
onds stopped. XL case. Diameter 46 mm. Thickness 10,5 mm. Anti-reective sapphire crystal.
Waterproof to 100 meters (325 feet).
GEnERal USE
To unscrew the crown in position 0, turn it anticlockwise. In service. When the watch has
stopped
, unscrew and pull the crown to position 1 then wind the mechanism by turning the
crown clockwise. After approximately 40 rotations, the watch is completely wound (the mecha-
nism does not have a stopper to avoid too much pressure on the winder). The power reserve
is then approximately 42 hours.
When the watch is worn , it is the automatism which winds the
movement. Date setting:
Quick setting * (crown in position 2): pull the crown to position 2
and adjust the date by turning the crown anticlockwise.
Slow setting : (crown in position 3): in
order to ensure a date change at midnight and not at midday, it is advisable to carry out the date
setting with the help of the hour hands. Pull the crown to position 3 and turn the hands until the
date has changed.Then adjust the hour accurately. Hour setting. Unscrew and pull the crown
to position 3. The second hand has thus stopped which enables an adjustment with accuracy to
within one second. Adjust the hour by turning the crown in the desired direction.
USE oF tHE cHRonoGRaPH
The measurement is carried out in hours, minutes and seconds. Measurement of a short
time. Button H. 1st pressure: sets off the time measurement. 2nd pressure: stops the time
measurement. 3rd pressure: restarts the time measurement. This allows one or several time
intervals to be subtracted from the total time measured or to accumulate the measurement of
several short times. Button J (to use only when the chronograph has stopped). Single pres-
sure: resets the chronograph to zero.
5
4
A
B (x4)
L
J
I
H
C
D
E
F (x4)
G
K
01 23
M (x4)
N (x4)
O (x1)

DES UHRARMBANDS UND SEINER 2 BEFESTIGUNGSELEMENTE
Das Gehäuse Ihrer Uhr besteht aus 3 wesentlichen Bereichen:
Bereich 1 : Hauptgehäuse mit Krone (K)
Bereich 2 : « Gehäusedeckel » mit Saphirglas
Bereich 3 : die 2 Armbandstege (I)
Verbindung dieser drei Bereiche jeweils durch an der Gehäuseoberseite sichtbare Schrauben:
Die 4 Schrauben (F) mit Spaltkopf bilden die Verbindung zwischen Deckel und Gehäuse und
garantieren die Wasserdichtigkeit der Uhr (Achtung: Diese Schrauben dürfen nie
gelöst werden, da sonst keinerlei Bell & Ross Garantie gewährleistet werden
kann).
Die 8 Hohlkopfschrauben (M und N) (Innensechskant/1,3 mm Durchmesser) bilden sowohl die
Verbindung zwischen Stegen und Armband, als auch zur Armbandbefestigung am Gehäuse.
Diese Schrauben können vorsichtig und den 2 Spezialwerkzeugen entfernt werden, die mit der
Uhr im Originaletui geliefert wurden.
WIcHTIG
*Datum einstellen: Wie bei allen Uhren mit Kalenderfunktion darf das Schnelleinstellen des
Datums (Krone in Position 2) AUF KEINEN FALL zwischen 21.00 Uhr und 3.00 Uhr erfolgen.
Wasserdichtigkeit. Nach dem Einstellen der Uhr die Krone wieder einschrauben, um per-
fekte Wasserdichtigkeit zu garantieren. Hierzu die Krone in Position 0 zurückdrücken und diese
gleichzeitig im Uhrzeigersinn drehen. Die Krone darf nie unter Wasser gehandhabt werden.
PFLEGE
Nach jedem Kontakt mit Meereswasser, empfehlen wir Ihnen die Uhr mit dem Uhrband sorgfäl-
tig mit salzfreiem Wasser zu spülen. Wir empfehlen Ihnen des Weiteren die Wasserdichtigkeit
Ihrer Uhr alle zwei Jahre überprüfen zu lassen. Zur Wahrung der Garantie eines markenge-
rechten Kundenservices sind ausschließlich das Reparatur-Center Bell & Ross, oder von Bell &
Ross zugelassene Uhrmacher zum Eingriff an der Uhr ermächtigt. Bei Reparaturen während der
Garantiezeit müssen Sie die vom Verkäufer Ihrer Uhr ordnungsgemäß datierte und unterzeich-
nete Bell & Ross Garantiekarte vorlegen.
A. Minutenzeiger
B. Befestigungsschraube des Uhrwerks
C. Stundenzeiger
D. 30- Minuten Gesamtzähler am Chronographen
E. Sekundenzeiger am Chronographen
F. Befestigungsschraube Gehäuse (Nie aufschrauben !)
G. 12- Stunden Gesamtzähler am Chronographen
H. Datum
I. Armbandsteg, oder Armbandbefestigung am Uhrgehäuse
J. Drücker J
K. Krone
L. Drücker L
M. Befestigungsschraube zwischen Armband/Steg
N. Befestigungsschraube zwischen Steg/Gehäuse
O. Zugangsschraube am Demontagedrücker der Krone (Nie aufschrauben !)
0. Krone aufschrauben (gegen Uhrzeigersinn)
1. Das Uhrwerk per Hand aufziehen (im Uhrzeigersinn)
2. Datum einstellen (gegen Uhrzeigersinn)
3. Uhrzeit einstellen (im, oder gegen Uhrzeigersinn)
4. Die 4 M-Schrauben lösen und Armband entfernen (gegen Uhrzeigersinn)
5. Die 4 N-Schrauben entfernen und den die I-Armbandstege entfernen
(gegen den Uhrzeigersinn)
Bell & Ross internationale Garantie
Ihre Uhr Bell & Ross hat die strengsten Zuverlässigkeitstests der Schweizer Uhrenindustrie erfolgreich bes-
tanden. Sie ist ab dem vom zugelassenen Händler Bell & Ross auf dem internationalen Garantieschein ver-
merkten Datum 2 Jahre lang gegen alle Fabrikationsmängel garantiert, unter Vorbehalt der gültigen Gesetze
und/oder gesetzlichen Garantien. Diese Garantie ist komplett (Teile und Arbeitskräfte). Schließt jedoch aus :
. Schäden, die durch Unfälle oder eine unsachgemäße oder missbräuchliche Benutzung verursacht wurden (hef-
tiger Stoß, Zerdrücken, brutale Handhabung des Verschlusses...).
. Schäden, die durch Reparaturen oder Demontagen verursacht werden, die nicht von einem von Bell & Ross
zugelassenen Händler oder Kundendienstzentrum durchgeführt wurden.
. Folgen von normaler Verwendung und Alterung der Uhr und des Armbands. Ebenfalls ausgeschlossen sind die
Batterien aufgrund der spezischen Beschaffenheit dieser Bestandteile.
WICHTIG : Um von der internationalen Garantie von Bell & Ross Gebrauch machen zu können, müssen Sie unbe-
dingt alle Eingriffe von zugelassenen Spezialisten durchführen lassen : von Bell & Ross zugelassene Händler, von
Bell &Ross zugelassene Kundendienstzentren. Diese Garantie ist nur gültig auf Vorlage des ordnungsgemäß
von einem von Bell & Ross zugelassenen Händler ausgefüllten, datierten und unterzeichneten internationalen
Garantiescheins von Bell&Ross.
Modelle und technische Eigenschaften unter Vorbehalt von Änderungen
ALLGEMEINE BEScHREIBUNG
Mechanisches Uhrwerk mit Automatikaufzug. Edle Verarbeitung. 37 Lagersteine. 28.800
Halbschwingungen pro Stunde. Laufreserve von circa 40 Stunden. Präzisionseinstel-
lung in 4 Positionen (Toleranzwert von 0/+10 Sekunden pro Tag). Funktionen: Stun-
den, Minuten, Sekunden. 3 Zähler-Chronograph (Gesamtzähler 60 Sekunden, 30 Minuten
und 12 Stunden). Datumsanzeige mit Schnellkorrektur. Uhreinstellen mit Sekundenstopp.
XL Gehäuse. Entspiegeltes Saphirglas. Bis 100 Meter wasserdicht.
ALLGEMEINE INFoRMATIoNEN
Um die Krone in Position 0 aufzuschrauben, diese gegen den Uhrzeigersinn drehen.
Erstbetrieb.
Wenn die Uhr still steht , die Krone aufschrauben und in Stellung 1 ausziehen,
dann das Uhrwerk aufziehen und hierzu die Krone im Uhrzeigersinn drehen. Nach 40 Umdrehun-
gen ist die Uhr vollständig aufgezogen (das Uhrwerk besitzt keinen Anschlag, um Überspannung
an der Aufziehvorrichtung zu vermeiden). Laufreserve von circa 42 Stunden.
Sobald die Arm-
banduhr getragen wird
, erfolgt das Aufziehen des Uhrwerks automatisch. Datum einstellen:
Schnelleinstellung * (Krone in Position 2) : Krone bis in Position 2 ziehen und das Datum einstel-
len, hierzu Krone gegen Uhrzeigersinn drehen.
Langsameinstellung (Krone in Position 3) : zum
Datumswechsel bei Mitternacht und nicht zum Mittag, empfehlen wir die Datumseinstellung mit
Hilfe des Stundenzeigers vorzunehmen. Krone bis in Position 3 ziehen und die Zeiger bis zum
Datumswechsel drehen. Dann die Uhrzeit präzise einstellen. Uhrzeit einstellen: die Korne
aufschrauben und bis in Position 3 herausziehen. Der Sekundenzeiger steht dann und ermöglicht
somit sekundengenaues Einstellen der Uhr. Zur Stundeneinstellung die Krone in die gewünschte
Richtung drehen.
cHRoNoGRAPHENBENUTzUNG
Messung in Stunden, Minuten und Sekunden. Kurzeitmessung. Drücker H in erster Stel-
lung: löst die Messzeit aus. 2. Druck : stoppt die Messzeit. 3. Druck : löst Messzeit wieder
aus. So können ein, oder mehrere Zeitintervalle von der Gesamtzeit abgezogen, oder auch die
Messungen mehrerer Kurzzeiten addiert werden. Drücker J (nur bei Stillstand des Chronogra-
phens verwenden). Einmaliger Druck: Chronographen Reset.
AvIATIoN BR01-94
Technische Anweisung
5
4
A
B (x4)
L
J
I
H
C
D
E
F (x4)
G
K
01 23
M (x4)
N (x4)
O (x1)

DESMONTAJE DE LA CORREA Y SUS 2 ENGANCHES
La caja de su reloj de pulsera se compone principalmente de 3 conjuntos:
Conjunto 1: el cuerpo principal de la caja con la corona (K)
Conjunto 2: la « tapa » de la caja con cristal de zaro
Conjunto 3: los 2 enganches de la correa (I)
Estos 3 conjuntos se ensamblan con tornillos de 2 tipos visibles en cada una de las caras de
la caja:
Los 4 tornillos (F) con cabeza ranurada sirven para jar la tapa sobre el cuerpo de la caja y para
asegurar la hermeticidad del reloj (Atención: para beneciarse de la garantía de Bell
& Ross, estos tornillos no deben destornillarse jamás).
Los 8 tornillos (M y N) con agujero hexagonal en la cabeza (hexágono hembra / 1,3 mm de
diámetro) sirven para jar la correa sobre los enganches y, asimismo, los enganches de la
correa sobre la caja. Estos tornillos pueden ser manipulados con precaución utilizando las dos
herramientas adecuadas entregadas con el reloj en su estuche.
IMpORTANTE
*Ajuste rápido de la fecha. Como para todos los relojes mecánicos dotados de un calen-
dario, el ajuste rápido de la fecha (corona en posición 2) NO DEBE SER, EN NINGÚN CASO,
realizado entre las 21.00 horas (9 P.M.) y las 3.00 horas (3 A.M.).
Hermeticidad. Una vez que se ha terminado un ajuste, vuelva a entornillar la corona para
garantizar una perfecta hermeticidad. Para lograrlo, presione la corona hasta la posición 0
girando simultáneamente en el sentido de las manecillas de un reloj. La corona jamás debe ser
manipulada bajo el agua.
MANTENIMIENTO
Luego de cada inmersión en el mar, es aconsejable enjuagar cuidadosamente el reloj de pulsera
y su correa con agua dulce. Se aconseja también revisar la hermeticidad de su reloj de pulsera
cada dos años. Para garantizar un servicio conforme a las exigencias de la marca, toda inter-
vención en su reloj de pulsera deberá ser efectuada por el centro de reparación de Bell & Ross
o por un relojero concesionario de Bell & Ross. Cuando una reparación tenga lugar durante el
período de garantía, usted deberá presentar el certicado de garantía de Bell & Ross, debida-
mente fechado y rmado por el revendedor al momento de la adquisición del reloj.
A. Manecilla de los minutos
B. Tornillo de jación del mecanismo
C. Manecilla de las horas
D. Totalizador de 30 minutos del cronógrafo
E. Manecilla de los segundos del cronógrafo
F. Tornillo de jación de la caja (nunca se debe destornillar)
G. Totalizador de 12 horas del cronógrafo
H. Fecha
I. Enganche de la correa o pieza de jación de la correa sobre la caja
J. Botón pulsador J
K. Couronne
L. Botón pulsador L
M. Tornillo de jación de la correa sobre su enganche
N. Tornillo de jación del enganche sobre la caja
O. Tornillo de acceso al botón pulsador de desmontaje de la corona
(nunca se debe destornillar)
0. Destornillar la corona (en el sentido inverso a las manecillas de un reloj)
1. Dar cuerda al mecanismo manualmente (en el sentido de las manecillas de un reloj)
2. Ajustar la fecha (en el sentido inverso a las manecillas de un reloj)
3. Ajustar la hora (en el sentido de las manecillas de un reloj o en el sentido inverso)
4. Destornillar los 4 tornillos (M) para desmontar la correa
(en el sentido inverso a las manecillas de un reloj)
5. Destornillar los 4 tornillos (N) para desmontar los enganches de la correa (I)
(en el sentido inverso a las manecillas de un reloj)
La garantía internacional Bell & Ross
Su reloj Bell & Ross ha superado con éxito las pruebas de abilidad más rigurosas de la industria relojera
suiza. Disfruta de garantía de 2 años contra cualquier defecto de fabricación a partir de la fecha de adquisición
especicada por el vendedor autorizado Bell & Ross en el certicado de garantía internacional, a reserva de
leyes aplicables y/o garantías legales. La mencionada garantía es completa (incluye piezas y mano de obra).
Quedan sin embargo al margen de la misma :
. Los daños resultantes de accidentes o uso incorrecto o desproporcionado del reloj (golpes violentos, aplas-
tamientos, manipulaciones del cierre con excesiva fuerza...).
. Los daños resultantes de las reparaciones o desmontajes no efectuados por un vendedor autorizado por Bell
& Ross o por un centro de servicio posventa igualmente autorizado por Bell & Ross.
. Las consecuencias del uso normal y el envejecimiento del reloj y la correa. Quedan también excluidas las
pilas, habida cuenta del carácter especíco de estos elementos.
ATENCIÓN : Para disfrutar de la Garantía Internacional de Bell & Ross, resultará indispensable conar a
especialistas autorizados cualquier intervención, es decir poner su reloj en manos de vendedores Bell & Ross
concertados o centros de servicio posventa autorizados por la propia Bell & Ross. A efectos de validez de la
garantía, deberá presentarse previamente el correspondiente Certicado de Garantía Internacional de Bell &
Ross, debidamente cumplimentado, fechado y rmado por un vendedor Bell & Ross autorizado.
Modelos y características técnicas sujetos a modicación
DESCRIpCIóN GENERAL
Movimiento mecánico de cuerda automática. Acabado esmerado. 37 rubíes. 28800 alternan-
cias por hora. Reserva de marcha de aproximadamente 40 horas. Ajuste de alta precisión en
4 posiciones (tolerancia de 0/+10 segundos por día). Funciones: horas, minutos, segundos.
Cronógrafo con 3 contadores (totalizadores de 60 segundos, 30 minutos y 12 horas). Fecha con
corrección veloz. Ajuste de la hora con detención de segundos. Caja XL. Diámetro de 46 mm.
Espesor 10,5 mm. Cristal de zaro antirreectante. Hermeticidad de hasta 100 metros.
USO GENERAL
Para destornillar la corona en posición 0, girar en el sentido inverso a las manecillas de un reloj.
Funcionamiento.
Estando el reloj detenido , destornillar y jalar la corona hasta la posición
1, después, dar cuerda al mecanismo girando la corona en el sentido de las manecillas de un
reloj. Luego de unas 40 rotaciones, se habrá dado cuerda completamente al reloj de pulsera (el
mecanismo no posee un tope para evitar una sobretensión del remontuar). La autonomía del
funcionamiento, por tanto, es de aproximadamente 42 horas. Cuando se lleva puesto el reloj de
pulsera, el automatismo da cuerda al movimiento. Ajuste de la fecha:
Ajuste rápido * (corona
en posición 2): jalar la corona hasta la posición 2 y ajustar la fecha girando la corona en el
sentido inverso a las manecillas de un reloj.
Ajuste lento (corona en posición 3): con la nalidad
de asegurar el cambio de fecha a la medianoche y no al mediodía, se aconseja ajustar la fecha
utilizando las manecillas horarias. Jalar la corona hasta la posición 3 y girar las manecillas
hasta el cambio de fecha. Inmediatamente, ajustar la hora de manera exacta. Ajuste de la
hora. Destornillar y jalar la corona hasta la posición 3. Entonces, la manecilla de los segundos
se detiene, lo que permite un ajuste aproximado al segundo. Ajustar la hora girando la corona
en el sentido deseado.
UTILIzACIóN DEL CRONóGRAfO
La medida se efectúa en horas, minutos y segundos. Medida de un tiempo corto. Botón
pulsador H. 1ra presión: pone en funcionamiento la medida del tiempo. 2da presión: detiene la
medida del tiempo. 3ra presión: reinicia la medida del tiempo. Esto permite sustraer al tiempo
total cronometrado uno o más intervalos de tiempo, o incluso acumular la medida de varios
tiempos cortos. Botón pulsador J (solamente se puede utilizar cuando el cronómetro está
detenido). Una sola presión: restablece el cronómetro en cero.
AvIATION BR01-94
Noticia Técnica
5
4
A
B (x4)
L
J
I
H
C
D
E
F (x4)
G
K
01 23
M (x4)
N (x4)
O (x1)

SMONTAGGIO DEL CINTURINO E DEI SUOI 2 ATTACCHI
La cassa del vostro orologio comprende 3 gruppi principali:
Gruppo 1: il corpo principale della cassa con la corona (K)
Gruppo 2: il « coperchio » della cassa con il vetro zafro
Gruppo 3: le 2 anse del cinturino (I)
Questi 3 gruppi sono montati con viti di 2 tipi, visibili su ogni faccia della cassa:
Le 4 viti a taglio (F) servono a ssare il coperchio al corpo della cassa assicurando l’impermea-
bilità dell’orologio (Attenzione: queste viti non devono essere mai svitate, pena la
decadenza della garanzia Bell & Ross).
Le 8 viti a testa cava (M e N) (testa esagonale incassata/diametro 1,3 mm) servono ad ancorare
il cinturino alle anse e queste ultime alla cassa. Queste viti possono essere maneggiate con
cautela, utilizzando i 2 utensili speciali forniti nell’astuccio insieme all’orologio.
IMpORTANTE
*Impostazione rapida della data. Come per tutti gli orologi meccanici dotati di calendario,
l’impostazione rapida della data (corona in posizione 2) NON DEVE MAI essere effettuata tra le
ore 21.00 (9 p.m.) e le ore 3.00 (3 a.m.).
Impermeabilità. Alla ne di ogni regolazione la corona deve essere riavvitata, per garantire
una perfetta impermeabilità. Per riavvitare la corona, spingerla no alla posizione 0, ruotandola
contemporaneamente in senso orario. La corona non deve essere mai maneggiata sott’acqua.
MANUTENzIONE
Dopo ogni immersione in acqua di mare si consiglia di risciacquare accuratamente con acqua
dolce l’orologio e il suo cinturino. Si consiglia inoltre di far eseguire la revisione dell’imperme-
abilità dell’orologio almeno ogni due anni. Per garantire un’assistenza tecnica all’altezza delle
esigenze della nostra marca, tutti gli interventi sui nostri orologi devono essere effettuati dal
centro riparazioni Bell & Ross o da un orologiaio autorizzato da Bell & Ross. Per beneciare
di interventi effettuati durante il periodo di garanzia è necessario presentare il certicato di
garanzia Bell & Ross datato e rmato dal rivenditore all’acquisto dell’orologio.
A. Lancetta dei minuti
B. Vite di ssaggio del meccanismo
C. Lancetta delle ore
D. Totalizzatore 30 minuti del cronografo
E. Lancetta dei secondi del cronografo
F. Vite di ssaggio della cassa (Non deve essere mai svitata)
G. Totalizzatore 12 ore del cronografo
H. Data
I. Attacco del cinturino, o pezzo per l’ancoraggio del cinturino alla cassa
J. Pulsante J
K. Corona
L. Pulsante L
M. Vite di ancoraggio del cinturino alle anse
N. Vite di ancoraggio delle anse alla cassa
O. Vite di accesso al pulsante per smontare la corona (Non deve essere mai svitata)
0. Svitare la corona (in senso antiorario)
1. Ricaricare manualmente il meccanismo (in senso orario)
2. Impostare la data (senso antiorario)
3. Impostare l’ora (senso orario o antiorario)
4. Svitare le 4 viti (M) per rimuovere il cinturino (in senso antiorario)
5. Svitare le 4 viti (N) per rimuovere le anse (I) (in senso antiorario)
La garanzia internazionale Bell & Ross
Il vostro orologio Bell & Ross ha superato con successo i test di afdabilità più severi dell’industria orologiera
svizzera. Esso è garantito contro ogni difetto di fabbricazione per la durata di 2 anni dalla data d’acquisto
apposta dal venditore autorizzato Bell & Ross sul certicato di garanzia internazionale, fatte salve le leggi
applicabili e/o garanzie legali. La presente garanzia è totale (parti di ricambio e manodopera). Sono tuttavia
esclusi dalla garanzia :
. I danni causati da incidenti o da un uso errato o eccessivo dell’orologio (urto violento, schiacciamento, bruschi
interventi sul fermaglio...).
. I danni che risultano da riparazioni o da smontaggi non effettuati da un rivenditore autorizzato Bell & Ross o
da un centro d’assistenza post vendita autorizzato Bell & Ross.
. Le conseguenze dell’uso normale e dell’invecchiamento dell’orologio e del cinturino. La garanzia esclude anche
le pile, tenuto conto della natura specica di questi elementi.
IMPORTANTE : Per godere della Garanzia Internazionale Bell & Ross, dovete obbligatoriamente far effettuare
qualsiasi intervento dagli specialisti autorizzati : rivenditori autorizzati Bell & Ross, centri d’assistenza post
vendita autorizzati Bell & Ross.
Questa garanzia può essere applicata unicamente se accompagnata dal certicato di garanzia internazionale
Bell & Ross, debitamente compilato, datato e rmato da un rivenditore autorizzato Bell & Ross.
Modelli e caratteristiche tecniche con riserva di modifiche
DESCRIzIONE GENERALE
Movimento meccanico a ricarica automatica. Finitura accurata. 37 rubini. 28800 alternanze/
ora. Riserva di marcia: circa 40 ore. Regolazione ad alta precisione in 4 posizioni (tolleranza
0/+10 secondi/giorno). Funzioni: ore, minuti, secondi. Cronografo con 3contatori (totaliz-
zatori 60 secondi, 30 minuti e 12 ore). Data con correzione rapida. Regolazione dell’ora esatta
con arresto dei secondi. Cassa XL. Diametro 46mm. Spessore 10,5mm. Vetro zafro trattato
antiriesso. Impermeabilità: 100 metri.
INfORMAzIONI pER L’USO
Per svitare la corona quando è in posizione 0, ruotarla in senso antiorario. Regolazione
iniziale.
Quando l’orologio è fermo , svitare la corona portandola alla posizione 1, successi-
vamente ricaricare il meccanismo ruotando la corona in senso orario. La ricarica è completa
dopo aver effettuato circa 40 rotazioni (il meccanismo non ha un arresto di ne corsa, per
evitare eccessi di tensione nel dispositivo di ricarica). L’autonomia di funzionamento a ricarica
completa è di circa 42 ore. Il movimento si ricarica automaticamente
quando l’orologio è indos-
sato al braccio
. Impostazione della data: Impostazione rapida * (corona in posizione 2) :
tirare la corona no alla posizione 2 e impostare la data ruotando la corona in senso antiorario.
Impostazione lenta (corona in posizione 3): per assicurare il cambio della data a mezzanotte, e
non a mezzogiorno, si consiglia di impostare la data con le lancette orarie.Tirare la corona no
alla posizione 3 e ruotare le lancette no al cambio della data. Impostare successivamente l’ora
esatta. Impostazione dell’ora. Svitare e tirare la corona no alla posizione 3. La lancetta
dei secondi si ferma, consentendo così di impostare l’ora con precisione al secondo. Impostare
l’ora ruotando la corona nel senso desiderato.
USO DEL CRONOGRAfO
Il cronometraggio è effettuato in ore, minuti e secondi. Cronometraggio di un tempo
breve. Pulsante H. 1apressione: avvia il cronometraggio. 2apressione: stop del cronome-
traggio. 3apressione: fa ripartire il cronometraggio. È così possibile sottrarre dal tempo totale
cronometrato uno o più intervalli di tempo, o sommare più tempi brevi. Pulsante J (da uti-
lizzare solo quando il cronografo è fermo). Una sola pressione: azzeramento del cronografo.
AvIATION BR01-94
Istruzioni Techniche
5
4
A
B (x4)
L
J
I
H
C
D
E
F (x4)
G
K
01 23
M (x4)
N (x4)
O (x1)
