Guia de Referência Rápida do Leitor de imagens 2D D-6448
P/N: 501009710 - Rev. 1.0
(Agosto de 2011 - Primeira edição)
Nenhuma parte desta publicação pode ser copiada, reproduzida, adaptada ou traduzida
sem a permissão prévia por escrito da BEMATECH S/A, exceto quando permitido por
direitos de patente.
As informações contidas nesta publicação são puramente informativas, sujeitas a alterações
sem prévio aviso. Além disso, a empresa não se responsabiliza pelo uso de tais informações.
No entanto, à medida que os aperfeiçoamentos do produto forem implementados, a
BEMATECH S/A envidará todo esforço possível para fornecer informações atualizadas
sobre os produtos descritos nesta publicação. A mais recente versão deste manual pode ser
obtida no site da BEMATECH S/A na Internet:
www.bematech.com.br
A despeito das outras exceções contidas neste Manual, o Comprador deste produto ou os
terceiros envolvidos assumem as consequências e a responsabilidade como resultado de:
(a) uso intencional para quaisquer aplicações impróprias, involuntárias ou não autorizadas
deste produto, incluindo qualquer fim específico; (b) modificações, reparações ou alterações
não autorizadas deste produto; (c) uso do produto sem que sejam seguidas as instruções de
operação e manutenção da BEMATECH S/A Corporation; (d) uso do produto como parte
de sistemas ou outras aplicações em que, qualquer falha do mesmo possa criar situações
propícias a danos pessoais ou materiais. Nos casos acima descritos, a BEMATECH S/A e
seus diretores, administradores, funcionários, subsidiárias, afiliadas e revendedores não
serão considerados responsáveis ou chamados a responder por quaisquer reivindicações,
custos, danos, perdas, despesas e quaisquer outros danos diretos ou indiretos, assim como
por reivindicações que alegarem negligência por parte da BEMATECH S/A em relação ao
projeto ou fabricação do produto.

A BEMATECH S/A não se responsabiliza por quaisquer danos ou problemas decorrentes
do uso de quaisquer opções ou consumíveis que não sejam os designados como produtos
originais da BEMATECH S/A ou produtos aprovados pela BEMATECH S/A.
Todos os nomes e logotipos de produtos mencionados nesta publicação podem ser marcas
registradas de seus respectivos proprietários e são aqui reconhecidos como tal.
As garantias dos produtos correspondem apenas àquelas expressamente mencionadas no
Manual do Usuário. A BEMATECH S/A rejeita toda e qualquer garantia implícita para
o produto, incluindo (mas sem limitar-se a) garantias implícitas de mercantilidade ou
adequação para fins específicos. Além disso, a BEMATECH S/A não será responsabilizada
ou sujeita a responder por quaisquer danos especiais, incidentais ou consequências ou até
mesmo ganhos ou lucros cessantes decorrentes do uso do produto pelo Comprador, pelo
Usuário ou por terceiros.

5
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
ÍNDICE
1. Introdução
2. Segurança do Laser
3. Usando a interface serial
3.1 Interface Serial
3.2 SSI Host
4. Usando a interface serial
4.1 HID Emulação de Teclado
4.2 Emulação da Porta Serial (Porta USB Virtual)
6
7
9
9
10
11
11
12

6
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
1. Introdução
Este Guia de Referência Rápida aplica-se aos leitores de código de barras 2D. Os
modelos variam entre manuais, hand-free e com módulo. Todos os modelos são
capazes de ler códigos de barras 1D e códigos de barras 2D.
O leitor deve ser devidamente conectado a fonte de alimentação antes da
programação. Durante o modo de programação, o leitor irá reconhecer uma
boa leitura e validar com um sinal sonoro curto. Caso contrário, o leitor irá
permanecer em silêncio para a leitura de um código inválido.
Os códigos de barras aqui presentes lhe habilitam a usar o leitor. Para
maiores detalhes da programação e segurança por favor consulte o Manual de
Programação se encontra no site www.bematech.com.br.
Qualquer problema entrar em contato com o seu distribuidor.

7
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
2. Segurança do Laser
Este dispositivo cumpre com a norma US 21CFR1040.10 e 1040.11 com exceção
aos desvios dispostos na norma No. 50 de 26 de Julho de 2002 e IEC608525-
1:+A1:1997+ A2:2001.
A classificação do laser está marcada em uma das etiquetas do dispositivo.
Evite olhar diretamente para a luz do laser por tempo prolongado.
Copyright © 2010. Todos os direitos reservados

8
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
* Modo de leitura
O disparo do gatilho ativa o processamento de leitura que continua até que o
evento de disparo termine, uma leitura válida ou a sessão de leitura atinja o
limite de tempo.
* Modo de Apresentação
Quando o dispositivo detecta que um objeto está no campo de leitura, o mesmo é
ativado e tenta a leitura do código de barras.

9
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
3. Usando a interface serial
3.1 Interface Serial
A configuração padrão é SSI Host. Se você usa uma interface serial é necessário
ler o código de barras Habilitar Interface Serial (sem variação) antes de usar.
Nota:
Se você usa uma interface Serial, seu software RS232, por exemplo o Windows
HyperTerminal, pode ser usado para receber os dados do leitor.
Habilitar Interface Serial (Sem Variação)

10
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
3.2 SSI Host
A configuração padrão é SSI Host. Se você usa SSI host, seu dispositivo receptor
pode transmitir dados por software, como o Bloco de Notas do Windows ou
Word. Siga os seguintes passos antes de começar a usar.
1. Conecte o cabo serial do leitor no computador e conecte na fonte de alimentação
+5V no cabo. O leitor deverá emitir uma melodia “Do Re Mi” quando ligar.
2. Leia o código de barras SSI Host a direita para selecionar esta interface.
(Pule este passo se você está usando a configuração padrão)
3. Execute o KeySimulator.exe que está no site www.bematech.com.br depois que
o computador detectar o leitor.

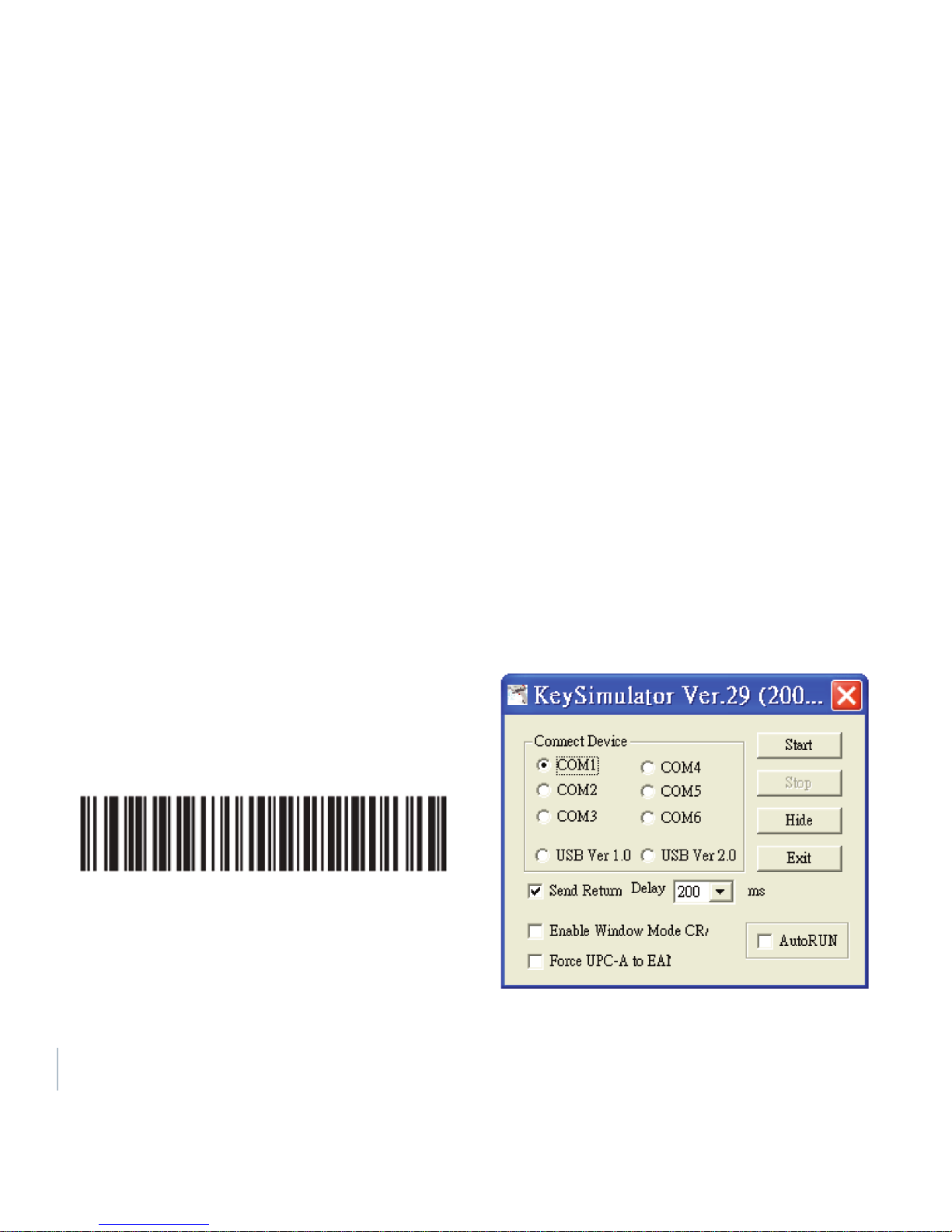

4. Selecione a porta COM port e Send Return (Figura 1).
Figura 1
SSI Host

11
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
4. Usando a interface serial
4.1 HID Emulação de Teclado
A configuração padrão é HID Emulação de Teclado. Se você alguma vez mudou a
configuração da interface, é necessário ler o código de barras HID Emulação de
Teclado a direita antes de usar a HID Emulação de Teclado novamente.
HID Emulação de Teclado
Nota:
O driver de leitura para Teclado HID está incluido nas versões do Microsoft
Windows 2000 a diante. Mas se você usa Windows 98, você deve realizar o
download do driver no site da Microsoft.

12
Guia de Referência Rápida - Leitor de imagens 2D - Revisão 1.0
4.2 Emulação da Porta Serial (Porta USB Virtual)
A configuração padrão é HID Emulação de Teclado. Se você alguma vez mudou a
configuração da interface, você precisa ler o código de barras HID Emulação de
Teclado a direita antes de usar a HID Emulação de Teclado novamente.
Se você usa emulação de porta serial (porta serial virtual), siga os passos abaixo
antes de utilizar o leitor.
1. Conecte o cabo USB do leitor no computador. O leitor deve emitir uma melodia
“Do Re Mi” quando ligar.
2. Instale o driver que se encontra no site www.bematech.com.br (Symbol COM
Port Emulation Driver.exe).
3. Leia o código de barras Emulação da Porta Serial a direita para configurar
a interface.

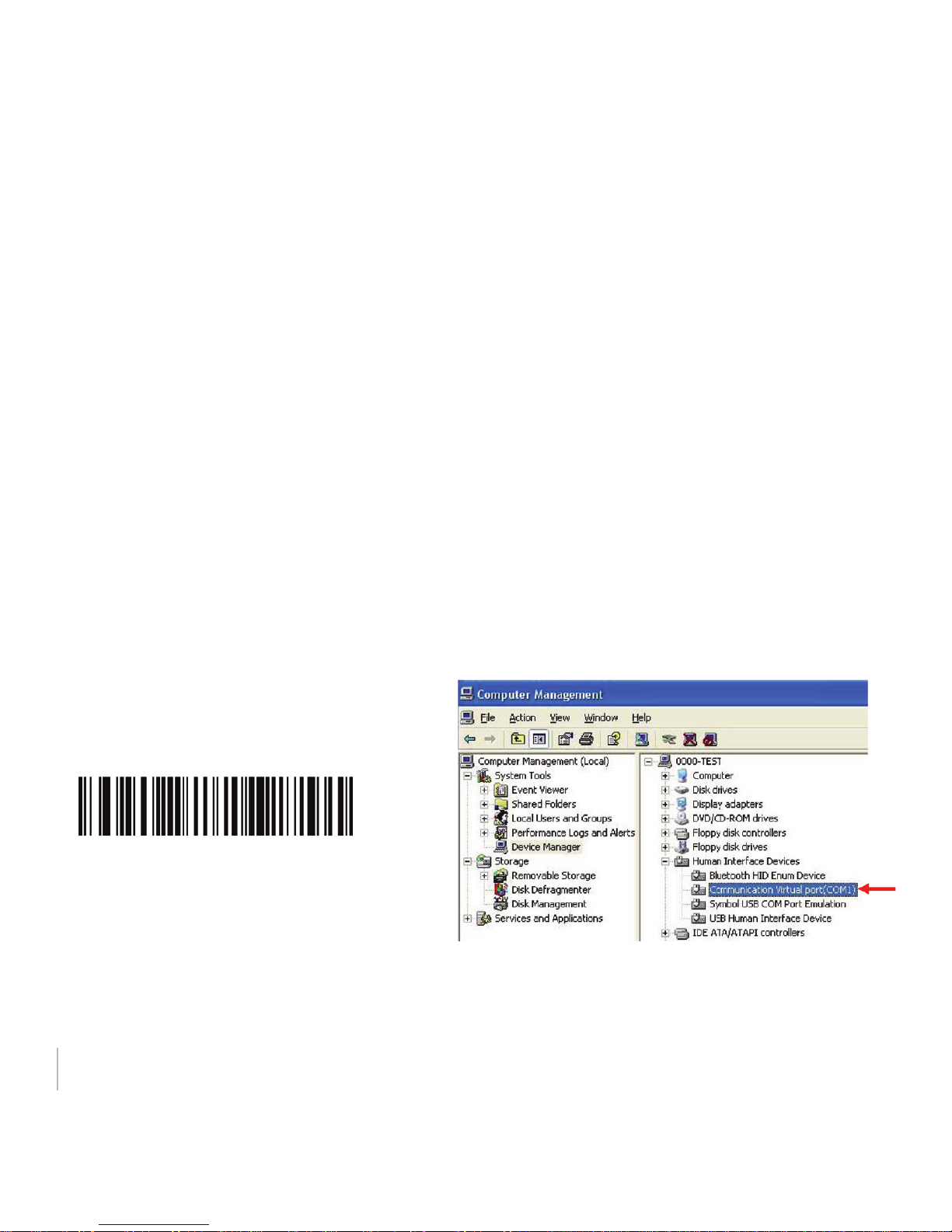

4. No computador, veja os Dispositivos de Interface Humana para verificar se o
computador detectou o leitor como “ Porta de Comunicação Virtual”(Figura 2).
Emulação da Porta Serial
Figura 2
