BENQ-SIEMENS Car Kit Bluetooth Portable User manual

right page (1) of HKW-700 12-spr, A31008-H7421-A110-1-ZE19 (09.02.2006) (Druckformat: 125x163)
©
B
e
n
Q
M
o
b
i
l
e
G
m
b
H
&
C
o
.
O
H
G
2
0
0
3
,
Z
:
\
R
u
s
t
\
A
c
c
e
s
s
o
r
i
e
s
\
0
5
G
U
W
0
0
1
1
8
C
K
B
P
M
i
k
r
o
f
o
n
L
e
a
f
l
e
t
\
W
o
r
k
\
S
a
t
z
\
F
r
a
m
e
u
n
d
G
r
a
f
i
k
\
H
K
W
-
V
A
R
L
a
n
g
u
a
g
e
:
u
n
k
n
o
w
n
;
V
A
R
i
s
s
u
e
d
a
t
e
:
1
2
-
M
a
r
c
h
-
2
0
0
3
iii
§GB§ Car Kit Bluetooth® Portable (en) v
§D§ Car Kit Bluetooth® Portable (de) 10
§I§ Car Kit Bluetooth® Portable (it) 20
§F§ Car Kit Bluetooth® Portable (fr) 30
§E§ Car Kit Bluetooth® Portable (es) 40
§P§ Car Kit Bluetooth® Portable (pt) 50
§RUS§ Car Kit Bluetooth® Portable (pyc) 60
§PL§ Car Kit Bluetooth® Portable (pl) 69
§NL§ Car Kit Bluetooth® Portable (nl) 79
Customer Care 89
European Directive 2002/96/EC 91
Federal Communication Commission (en) 96
FCC (Federal Communication Commission) (fr) 97
§GB§ Fold out to see exploded diagram
§D§ Bitte aufklappen zur Ansicht der Explosionszeichnung
§I§ Aprire per vedere l’esploso
§F§ Ouvrir pour afficher la vue éclatée
§E§ Abrir para ver el gráfico desarrollado
§P§ Favor desdobrar para ver a vista detalhada
§RUS§ Разверните для просмотра диаграммы
§PL§ Rozłóż, aby zobaczyćschemat połączeń
§NL§ Openklappen om de gedetailleerde tekening te bekijken
Issued by/Publié par
BenQ Mobile GmbH & Co. OHG
Haidenauplatz 1
81667 Munich
Germany
Юридический адрес изготовителя:
"БенКью Мобайл ГбмХ & Ко ОХГ"
Хайденауплатц 1
81667 Мюнхен
Германия
© BenQ Mobile GmbH & Co. OHG 2006
All rights reserved. Subject to availability.
Right of modification reserved.
Tous droits réservés. Sous réserve de possibilités de
livraison et de modifications techniques.
www.BenQ-Siemens.com
Ref. No.: A31008-H7421-A110-1-ZE19
(03/06)
*A5B00075829897*

right page (2) of HKW-700 12-spr, A31008-H7421-A110-1-ZE19 (09.02.2006) (Druckformat:
©
B
e
n
Q
M
o
b
i
l
e
G
m
b
H
&
C
o
.
O
H
G
2
0
0
3
,
Z
:
\
R
u
s
t
\
A
c
c
e
s
s
o
r
i
e
s
\
0
5
G
U
W
0
0
1
1
8
C
K
B
P
M
i
k
r
o
f
o
n
L
e
a
f
l
e
t
\
W
o
r
k
\
S
a
t
z
\
F
r
a
m
e
u
n
d
G
r
a
f
i
k
\
H
K
W
-
V
A
R
L
a
n
g
u
a
g
e
:
u
n
k
n
o
w
n
;
V
A
R
i
s
s
u
e
d
a
t
e
:
1
2
-
M
a
r
c
h
-
2
0
0
3
Car Kit Bluetooth® Portable (en)vviCar Kit Bluetooth®Portableiii iv
12
A
B
3
A
B
4
B
C
5
AA
A
Car Kit Bluetooth®Portable (en)
Safety precautions
Please read the operating instruc-
tions and safety precautions carefully
before use!
Remember to comply with
legal requirements and lo-
cal restrictions when using
the phone. These may, for
example, apply while driv-
ing or in petrol stations.
All general and vehicle
specific guidelines for in-
stalling additional devices
must be complied with, if
necessary expert help
should be sought (electri-
cal fuse protection etc.).
The installation of the com-
ponents must not impede:
• the driver's freedom of
movement, safety or line
of vision
• the function of display
elements
• the safety of any
passenger (especially in
the event of an accident)
• the vehicle’s safety
mechanisms (airbag,
seat belts, switch for
hazard warning lights
etc.)
The device is intended for
12V usage only.
The device must not be
used in environments at
risk from explosions.
If your car has metallised
windows, this may affect
your mobile phone's signal
quality.
Improper use and opening
the components invali-
dates the warranty.
Important:
Safely dispose of used
phones and accessories
according to legal
regulations.
Use only original accesso-
ries. This will avoid poten-
tial risks to health or
property and ensure
compliance with all
relevant regulations.

right page (1) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
1Car Kit Bluetooth®Portable (en)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Car Kit
Bluetooth®
Portable
Before using Bluetooth®accessories
or mobile phones inside a vehicle,
check the vehicle user guide for any
limitations on the use of these
products.
For additional information please consult
your mobile phone's user guide.
Compatibility
The following mobile phones can
be used with the handsfree Car Kit
Bluetooth® Portable:
• BenQ/Siemens mobile phones
with Bluetooth interface. Certain
devices may have limited
functions.
• Mobile phones by other manufac-
turers that are also equipped with
a handsfree profile Bluetooth in-
terface. Certain devices may have
limited functions.
Performance
The handsfree Car Kit Bluetooth®
Portable will from hereon be re-
ferred to as "Car Kit".
It is intended for use with a 12 V
socket (cigarette lighter).
Bluetooth®technology
The Car Kit and phone communicate
using Bluetooth, a short-range radio
connection.
To enable this communication, the
Car Kit must be connected to the
phone. For more information please
read "Connecting to the phone for
the first time (Pairing)", p. 2.
Fitting/Dismantling
To install the device follow steps 1
to 3from the diagrams on the cov-
er pages. Dismantle the device using
the same steps in reverse.
The Car Kit can be adjusted so that it
can be operated by the driver or the
front-seat passenger.
To do this, twist the Car Kit (see
step 4on the cover pages). Then
twist the display, whilst simultane-
ously pressing buttons cand
a(see step 5on the cover
pages).
The Bluetooth®" word mark and logos are
owned by the Bluetooth®SIG, Inc. and
any use of such marks by BenQ Corp. is
under license.
Other trademarks and trade names are
those of their respective owners.
Do not use plug extension cables or plug
adaptors when assembling the device as
these prevent the Car Kit from being in-
stalled securely.

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
left page (2) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (en)2
VAR Language: unknown; VAR issue date: VAR_Issue_DATE

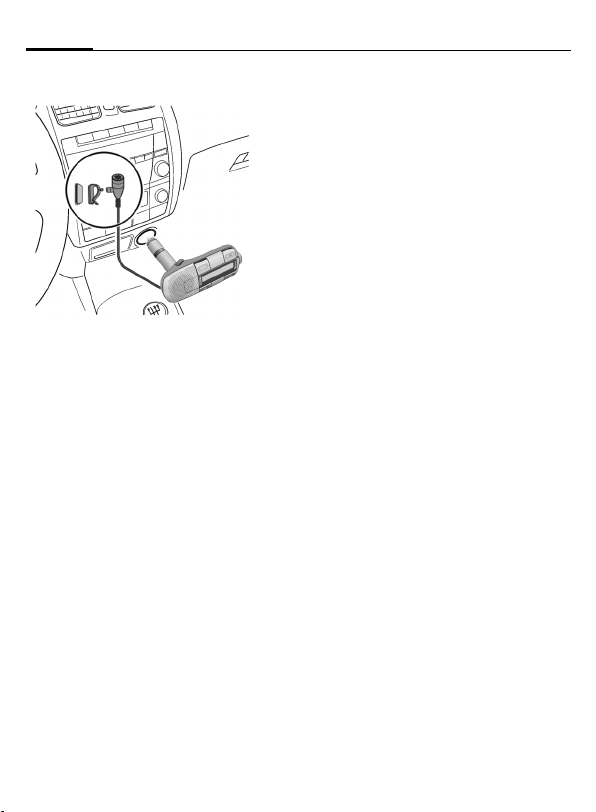

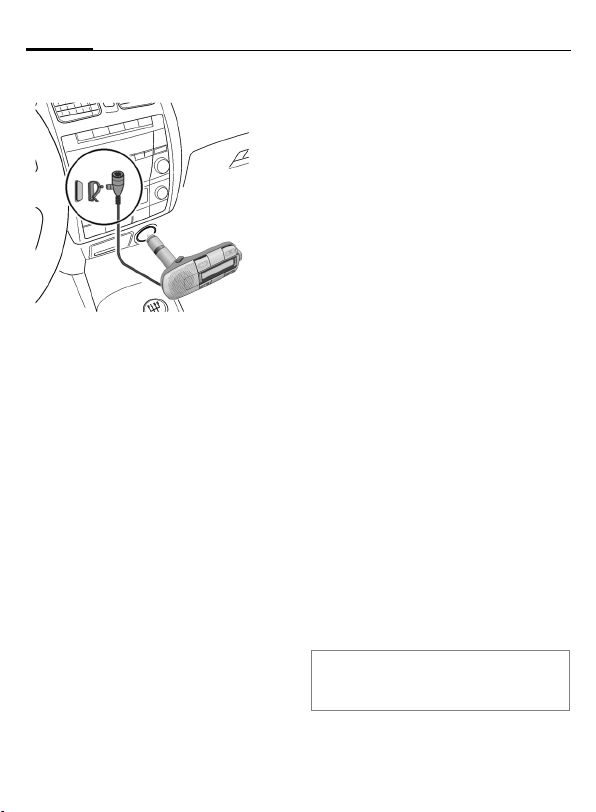

Fitting the microphone
In order to ensure optimum voice
quality, you can also clip the micro-
phone onto your lapel, for example,
using the adjusting clips or attach it
to the dashboard with the adhesive
pad. Clean the area first where you
want to attach the external micro-
phone using a suitable fat dissolving
cleaning agent. The adhesive pad
will only adhere permanently to a
grease-free surface.
Secure the external microphone in
the direction of the speaker at the re-
quired location using the adhesive
velcro pads.
Keys and symbols
You can access your Car Kit's user in-
terface using the navigation button
and the four function keys.
See below for the symbols used to il-
lustrate the navigation button's
actions:
glouder/up
hquieter/down
fPressing the navigation
button confirms the
selection.
When a button requires a long press,
the user interface will display "press
and hold".
In all other cases a short press of the
button will suffice.
Getting started
Connecting to the phone for the
first time (Pairing)
• To switch off the Car Kit, press and
hold b.
SNavigation (p. 2)
bOn/Off/End
dPhonebook (p. 4)
(if supported by the phone)
cPush to talk Key (p. 6)
(ptt key, activation key)
(if supported by the phone)
aVoice recognition (p. 6)
(if supported by the phone)
For details on how to set up a Bluetooth
connection, please consult your phone's
user guide.

right page (3) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
3Car Kit Bluetooth®Portable (en)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
• Activate the Car Kit's registration
mode by pressing and holding f.
• Activate your phone's Bluetooth
interface and start searching for
Bluetooth activated devices with-
in the range of your phone.
• When the Car Kit is located, the
phone will request you to confirm
the connection by entering a PIN.
The PIN is shown on the Car Kit
display.
• After the PIN has been entered,
the telephone ID is shown on the
Car Kit display which subsequent-
ly switches to standby mode. With
phones from other manufacturers
it may be necessary to make a con-
firmation on the phone for the Car
Kit to be able to switch to standby
mode.
The Car Kit is now ready for use. The
Car Kit and the phone can communi-
cate with one another and recognise
each other in future.
Using several phones
The Car Kit can save the connection
details of up to 4 phones, each of
which can be selected for use.
When a fifth phone is connected, the
entry details of the phone that has
not been connected for the longest
period of time are automatically
deleted.
Switching on the Car Kit
• Switch on the Car Kit by starting
your car and/or by pressing and
holdingb.
• The Car Kit displays all known
phones in a list. You have around
5 seconds to select your phone.
After this time has elapsed, the
phone that appears first in the
list is automatically selected and
connected.
Should the selected phone not be
available the Car Kit will discontinue
the search after around 3 minutes.

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
left page (4) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (en)4
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Using the Car Kit with a different phone
• To switch off the Car Kit press
and holdb.
• To switch on the Car Kit press and
holdb. The Car Kit displays all
known phones in a list for around
5seconds.
• Select the desired phone:
g, hSelect an entry.
fThe displayed phone is
connected.
Switching off the Car Kit
If no phone is connected for an hour,
the Car Kit then automatically
switches off.
Factory setting
cPress and hold in pairing
mode (see p. 2): deletes
all Car Kit entries.
Functions
Standby mode
In standby mode the Car Kit has the
following functions:
bPress and hold: the Car Kit
is switched off.
fOpens the call lists.
c+d
Displays the software
version.
c+a
Turns the display
text 180°.
You may also use the function keys
(p. 2).
Accepting/rejecting a call,
ending a call
fAccept a call.
bReject a call.
bEnd a call.
Making calls to phonebook
entries
(if supported by the phone)
When the Car Kit is switched on, ad-
dressbook entries are uploaded to
the Car Kit. This procedure may take
several minutes.
dCall up phonebook (in
standby mode).

right page (5) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
5Car Kit Bluetooth®Portable (en)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
g, hSelect letters.
fConfirm letters.
g, hSelect entry.
fConfirm entry.
Several numbers can be saved in one
phonebook entry.
g, hSelect a number.
fStart the call.
Additional phonebook functions
gMoves up one entry.
gPress and hold: moves
up 10 entries.
hMoves down one entry.
hPress and hold: moves
down 10 entries.
bPress and hold: standby
mode.
Press briefly: back.
Making a call to a call list entry
(if supported by the phone)
fOpen the call list (in
standby mode).
There are 3 call lists to choose from:
• Dialled numbers
•Missedcalls
• Accepted calls
A call list is only shown when it has
at least 1 entry.
g, hSelect a call list.
fActivate call list.
g, hSelect entry.
fStart the call.
During calls
gLouder.
hQuieter.
fHold call.
bEnd call.

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
left page (6) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (en)6
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Second call
bEnd current call.
fHold current call and ac-
cept call waiting or swap
between 2 calls.
bPress and hold: end all
calls.
Transferring a call
You can transfer a call between a
phone and the Car Kit.
a+d
Press: transfer active call
from the Car Kit to the
phone.
For additional information please consult
your mobile phone's user guide.
Microphone muting setting
fPress and hold: switches
the microphone to
inactive/active.
Push to talk Key
(ptt key, activation key)
(if supported by the phone)
Press the push to talk session on the
phone.
cPress: to request/reject
speaking rights.
fConfirm incoming ptt
session.
For additional information please
consult your mobile phone's user
guide.
Voice recognition
(if supported by the phone)
aCall up voice recognition
(in standby mode).
g, hAdjust volume.
For additional information please
consult your mobile phone's user
guide.

right page (7) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
7Car Kit Bluetooth®Portable (en)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Display symbols
AB3 Signal strength of the phone
(is shown in standby mode)
FHJ Charge level of thephone (is
shown in standby mode)
j<X># Login mode (Pairing)
#X Phone is being connected
#L Phone is connected
#' No phone connection
Mj GSM service is available
jO GSM service is not available
jX> Dialled numbers/
Outgoing call
X>Oj Missed calls/Engaged
X>j Accepted calls/
Incoming call
j<X>j Current call
Current call/call waiting
Held call
Swapping between twocalls
Interface error
=Selection from a list
oPrivate number
\Office number
nMobile number, private
X>
j
j
<X>
j
j
XX
j
j
<X>
j
j
j
<X
?
X>
#
mMobile number, office
j<Yl ptt incoming
lY>j ptt outgoing
jYXj ptt standby mode
p
pq
pqq
Volume
P\/M\ Microphone muting
active/inactive
Transfer call to Car Kit
Transfer call to phone
}{ Action not possible
!<;! Reset to factory settings
[] Loading the phonebook
active
" Voice control active
#
(
p
(
j
#
(
p
(
j

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
left page (8) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (en)8
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Troubleshooting
Loud background noise on called
partner's terminal
• Do not install the microphone in
the air flow of the sunroof, win-
dow or ventilation.
Poor talk and audio quality
• Increase Car Kit volume.
• A minimum distance of 60 cm
is recommended between
the microphone and the loud-
speaker.
• The distance between the micro-
phone and the user's mouth
should not exceed 80 cm.
Phone cannot be located/ Bluetooth
connection problems
• Connecting to the phone for the
first time, see p. 2.
• Since the last time the phone was
used with the Car Kit, at least 4
more phones have been regis-
tered. Re-register the phone.
Addressbook is not being updated
• Make sure the phone is in standby
mode and the key lock is not acti-
vated. Reconnect the phone to the
Car Kit, see p. 3.
Service contact numbers
• See Customer Care, p. 89.
Technical data and
approval
The Car Kit complies with the
following EU directives:
89/336/EEC "Electromagnetic Com-
patibility"
92/59/EEC "General Product Safety
Directive"
Model ap-
proved in ac-
cordancewith
directive
72/245/EEC, last altered by directive
95/54/EU "Electromagnetic Compati-
bility in Automobiles".
Power supply 10.8 V to 16 V
Current input max. 1 A /
max. 1 mA (quiescent
current)
Ambient
temperature –25 °C to +70 °C
Loudspeaker
output power max. 1.5 W
Weight approx. 175 g
10R-020230E 24

right page (9) of CKBP HKW-700 en, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_en.fm
9Car Kit Bluetooth®Portable (en)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Declaration of conformity
CE
BenQ Mobile hereby confirms that the mo-
bile phone described in this user guide is in
compliance with all essential requirements
and other relevant provisions of Directive
1999/5/EC (R&TTE). The declaration of con-
formity (DoC) concerned has been signed.
Please call the company hotline if you re-
quire a copy of the original or visit:
www.BenQMobile.com/conformity
FCC
see p. 96
Care
The product should be cleaned with
a soft cloth that is damp but not wet.
An adhevise residue may remain af-
ter removing the adhesive pads. On-
ly use cleaning agents which are rec-
ommended by the car manufacturer.
Do not use colorants or other chemi-
cal substances.
Accessories
Products may be obtained in specialist
shops or visit our online shop at:
Customer Care
see p. 89
Original Accessories
www.BenQMobile.com/
shop

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
left page (10) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (de)10
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Car Kit
Bluetooth®
Portable (de)
Car Kit Bluetooth®Portable (de)
Sicherheitshinweise
Lesen Sie vor Gebrauch die Bedienungs-
anleitung und die Sicherheitshinweise
genau!
Beachten Sie bei der Benut-
zung des Telefons gesetzliche
Vorschriften und lokale Ein-
schränkungen. Diese können
z. B. gelten beim Autofahren
oder an Tankstellen.
Allgemein gültige und fahrzeug-
typspezifische Richtlinien für
den Einbau von Zusatzgeräten
sind einzuhalten; ggf. ist fach-
kundige Hilfe in Anspruch zu
nehmen (elektrische Absiche-
rung etc.).
Durch den Einbau der Kompo-
nenten dürfen nicht beeinträch-
tigt werden:
• die Bewegungsfreiheit, die
Sicherheit und das Sichtfeld
des Fahrers
• die Funktionalität der Bedien-
elemente
• die Sicherheit der Fahrzeug-
insassen (auch bei Unfall)
• die Sicherheitsvorrichtungen
im Kfz (Airbag, Sicherheits-
gurte, Schalter der Warnblink-
anlage etc.)
Vorsicht beim Einbau! Kleinkin-
der könnten sich Schaden
zufügen.
Das Gerät ist nur für den 12V-
Betrieb bestimmt.
Das Gerät darf nicht in
explosionsgefährdeter
Umgebung betrieben werden.
Wenn Ihr Auto mit einer metall-
bedampften Verglasung ausge-
stattet ist, kann das die
Empfangsqualität Ihres Tele-
fons beeinträchtigen.
Unsachgemäßer Gebrauch und
Öffnen der Komponenten
schließt jegliche Gewähr-
leistung aus.
Bitte beachten:
Entsorgen Sie unbrauchbare
Telefone und deren Zubehör
den gesetzlichen Bestimmun-
gen entsprechend.
Verwenden Sie nur Original-Zu-
behör. So vermeiden Sie mögli-
che Gesundheits- und
Sachschäden und stellen si-
cher, dass alle relevanten
Bestimmungen eingehalten
werden.
Hergestellt von BenQ Mobile GmbH & Co.
OHG unter Lizenz der Siemens AG.

right page (11) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
11Car Kit Bluetooth®Portable (de)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Überprüfen Sie vor Nutzung von
Bluetooth®-Zubehör oder Mobil-Te-
lefonen innerhalb eines Kraftfahr-
zeuges die KFZ-Bedienungsanlei-
tung auf eventuelle
Einschränkungen bei der Verwen-
dung derartiger Produkte.
Weitere Hinweise entnehmen Sie bitte
der Bedienungsanleitung Ihres
Mobiltelefons.
Kompatibilität
Die Kfz-Freisprecheinrichtung Car Kit
Bluetooth® Portable ist geeignet für
folgende Telefone:
• BenQ/Siemens-Mobiltelefone mit
Bluetooth-Schnittstelle. Geräte-
abhängig kann die Funktionalität
eingeschränkt sein.
• Mobiltelefone anderer Hersteller,
welche über eine Bluetooth-
Schnittstelle „Handsfree-Profil“
verfügen. Geräteabhängig kann
die Funktionalität eingeschränkt
sein.
Leistungsmerkmale
Die Kfz-Freisprecheinrichtung Car Kit
Bluetooth® Portable wird nachfol-
gend als „Car Kit“ bezeichnet.
Sie ist für den Betrieb in der
12 V-Steckdose vorgesehen
(Zigarettenanzünder).
Bluetooth®-Technologie
Das Car Kit und das Telefon
kommunizieren mittels Bluetooth,
einer Kurzstreckenfunkverbindung.
Um diese Kommunikation zu ermög-
lichen, müssen Car Kit und Telefon
miteinander gepairt/verbunden wer-
den. Lesen Sie hierzu „Erste Verbin-
dung mit dem Telefon herstellen
(Pairing)“, S. 13.
Montage/Demontage
Zur Montage gehen Sie vor wie in
Punkt 1bis 3der Zeichnung auf
den Umschlagseiten dargestellt. Die
Demontage erfolgt analog.
Sie können das Car Kit so justieren,
dass es vom Fahrer oder vom Beifah-
rer aus bedient werden kann.
Drehen Sie hierzu das Car Kit (siehe
Punkt 4, Umschlagseiten). Drehen
Sie dann das Display, indem Sie die
Tasten cund agleichzeitig
drücken (siehe Punkt 5, Umschlag-
seiten).
Die Rechte an der Wortmarke Bluetooth®sowie
an den Bluetooth®Logos sind im Besitz der
Bluetooth®SIG, Inc. Jedwede Verwendung die-
ser Marken durch die BenQ Corp. ist Gegenstand
einer Lizenz-Vereinbarung.
Die Rechte an sonstigen Markenzeichen und
Handelsnamen sind im Besitz ihrer jeweiligen
Eigentümer.
Verwenden Sie keine Steckerverlänge-
rung und keinen Steckeradapter zur Mon-
tage, da sonst der sichere Halt des Car
Kits nicht gewährleistet ist.

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
left page (12) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (de)12
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Mikrofon installieren
Um eine optimierte Sprachqualität
zu erreichen, können Sie das Mikro-
fon auch mit der Befestigungsklam-
mer z. B. an Ihr Revers heften oder
mit dem Klebepad auf dem
Armaturenbrett befestigen. Reini-
gen Sie die Stelle, an der Sie das ex-
terne Mikrofon befestigen wollen,
mit einem geeigneten fettlösenden
Reinigungsmittel. Nur auf einer fett-
freien Oberfläche kann das Klebepad
dauerhaft befestigt werden.
Das externe Mikrofon an der ge-
wünschten Stelle mit Hilfe des Kle-
bepads in Richtung des Sprechers
befestigen.
Tasten und Symbole
Die Bedienerführung Ihres Car Kits
erfolgt über die Navigationstaste
und vier Funktionstasten.
Nachfolgend werden folgende Sym-
bole verwendet, um die unterschied-
lichen Aktionen der Navigationstaste
darzustellen:
glauter/nach oben
hleiser/nach unten
fDrücken der Navigations-
taste bestätigt die Aus-
wahl.
Wenn langes Drücken einer Taste er-
forderlich ist, steht in der Bedie-
nungsanleitung „lang drücken“.
In allen anderen Fällen genügt es,
die Tasten kurz anzutippen.
SNavigation (S. 12)
bEin/Aus/Ende
dTelefonbuch (S. 14)
(falls vom Telefon unterstützt)
cPush to talk Key (S. 16)
(ptt-Taste, Aktivierungstaste)
(falls vom Telefon unterstützt)
aSpracherkennung (S. 16)
(falls vom Telefon unterstützt)

right page (13) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
13Car Kit Bluetooth®Portable (de)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Inbetriebnahme
Erste Verbindung mit dem
Telefon herstellen (Pairing)
• Schalten Sie das Car Kit aus, in-
dem Sie blang drücken.
• Aktivieren Sie den Anmeldemodus
vom Car Kit, indem Sieflang
drücken.
• Aktivieren Sie die Bluetooth-
Schnittstelle Ihres Telefons und
starten Sie am Telefon die Suche
nach emfangsbereiten Bluetooth-
Geräten in der Umgebung.
• Wenn das Car Kit gefunden wird,
fordert das Telefon Sie auf, die
Verbindung durch Eingabe einer
PIN-Nummer zu bestätigen. Die
PIN-Nummer wird im Display des
Car Kits angezeigt.
• Nach der Bestätigung zeigt das
Car Kit die Identifikation des Tele-
fons im Display an und schaltet
anschließend in den Bereitschafts-
modus um. Bei Telefonen anderer
Hersteller ist möglicherweise eine
Bestätigung am Telefon notwen-
dig, um in den Bereitschaftsmo-
dus zu gelangen.
Ab diesem Moment ist das Car Kit be-
triebsbereit. Das Car Kit und das Te-
lefon können miteinander kommu-
nizieren und werden sich künftig
wieder erkennen.
Betrieb mit mehreren Telefonen
Das Car Kit speichert die Verbindung
von insgesamt vier Telefonen, mit
denen es wahlweise betrieben wer-
den kann.
Wenn ein fünftes Telefon verbunden
wird, wird der Eintragfür das Telefon
gelöscht, welches am längsten nicht
mehr in Verbindung mit dem Car Kit
genutzt wurde.
Car Kit einschalten
• Schalten Sie das Car Kit ein, indem
Sie die Kfz-Zündung Ihres Autos
einschalten und/oder blang
drücken.
• Das Car Kit zeigt alle bekannten
Telefone in einer Liste an. Für ca.
5 Sekunden können Sie eines der
Telefone auswählen. Nach Ablauf
dieser Zeit wird automatisch das
erste in der Liste ausgewählt und
verbunden.
Sollte das ausgewählte Telefon nicht
verfügbar sein, bricht das Car Kit
nach ca. 3 Minuten die Suche ab.
Details über die Herstellung einer Blue-
tooth-Verbindung lesen Sie bitte in der Be-
dienungsanleitung Ihres Telefons nach.

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
left page (14) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (de)14
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Car Kit mit einem anderen Telefon nutzen
• Schalten Sie das Car Kit aus, in-
dem Sie blang drücken.
• Schalten Sie das Car Kit ein, indem
Sie blang drücken. Für ca.
5 Sekunden zeigt das Car Kit alle
bekannten Telefone in einer Liste
an.
•WählenSiedasgewünschte
Telefon aus:
g, hEintrag auswählen.
fDas angezeigte Telefon
wird verbunden.
Ausschalten des Car Kit
Das Car Kit wird automatisch nach
einer Stunde ausgeschaltet, wenn
kein Telefon verbunden ist.
Werkseinstellung
cIm Pairing-Modus (siehe
S. 13) lang drücken: löscht
alle Einträge im Car Kit.
Funktionen
Bereitschaftsmodus
Das Car Kit verfügt im Bereitschafts-
modus über folgende Funktionen:
bLang drücken: Das Car Kit
wird ausgeschaltet.
fRuflisten öffnen.
c+d
Software-Version wird an-
gezeigt.
c+a
Display-Text wird um 180°
gedreht.
Außerdem stehen Ihnen die Funkti-
onstasten (S. 12) zur Verfügung.
Anruf annehmen/ablehnen,
Gespräch beenden
fAnruf annehmen.
bAnruf ablehnen.
bGespräch beenden.
Anrufen aus dem Telefonbuch
(falls vom Telefon unterstützt)
Wenn das Car Kit eingeschaltet wird,
werden die Einträge des Adress-
buchs Ihres Telefons auf das Car Kit
geladen. Dieser Vorgang kann einige
Minuten dauern.
dTelefonbuch aufrufen (im
Bereitschaftsmodus).

right page (15) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
15Car Kit Bluetooth®Portable (de)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
g, hBuchstaben auswählen.
fBuchstaben bestätigen.
g, hEintrag auswählen.
fEintrag bestätigen.
Ein Eintrag im Telefonbuch kann
mehrere Rufnummern gespeichert
haben.
g, hRufnummer auswählen.
fAnruf starten.
Weitere Telefonbuch-Funktionen
gWechselt einen Eintrag
nach oben.
gLang drücken: wechselt
10 Einträge nach oben.
hWechselt einen Eintrag
nach unten.
hLang drücken: wechselt
10 Einträge nach unten.
bLang drücken: Bereit-
schaftsmodus,
kurz drücken: zurück.
Anruf aus den Ruflisten
(falls vom Telefon unterstützt)
fRuflisten öffnen (im
Bereitschaftsmodus).
Es stehen drei Ruflisten zur Auswahl:
• Gewählte Nummern
• Entgangene Anrufe
• Angenommene Anrufe
Die Ruflisten werden nur angezeigt,
wenn jeweils mindestens ein Eintrag
darin enthalten ist.
g, hRufliste auswählen.
fRufliste aktivieren.
g, hEintrag auswählen.
fAnruf starten.
Im Gespräch
gLauter.
hLeiser.
fAnruf halten.
bAnruf beenden.

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
left page (16) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (de)16
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Zweiter Anruf
bAktives Gespräch
beenden.
fAktives Gespräch halten
und anklopfenden Anruf
annehmen bzw. zwischen
zwei Gesprächen makeln.
bLang drücken: alle Gesprä-
che beenden.
Gesprächsübergabe
Sie können ein Gespräch zwischen
Telefon und Car Kit übergeben.
a+d
Drücken: aktives Ge-
spräch an das Car Kit/an
das Telefon übergeben.
Weitere Hinweise entnehmen Sie
bitte der Bedienungsanleitung Ihres
Mobiltelefons.
Mikrofonstummschaltung
fLang drücken: schaltet das
Mikrofon inaktiv/aktiv.
Push to talk Key
(ptt-Taste, Aktivierungstaste)
(falls vom Telefon unterstützt)
Starten Sie die push to talk-Session
am Telefon.
cDrücken: Rederecht an-
fordern/zurückgeben.
fAnkommende ptt-Session
bestätigen.
Weitere Hinweise entnehmen Sie
bitte der Bedienungsanleitung Ihres
Mobiltelefons.
Spracherkennung
(falls vom Telefon unterstützt)
aSpracherkennung auf-
rufen (im Bereitschafts-
modus).
g, hLautstärke regulieren.
Weitere Hinweise entnehmen Sie
bitte der Bedienungsanleitung Ihres
Mobiltelefons.

right page (17) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
17Car Kit Bluetooth®Portable (de)
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Display-Symbole
AB3 Signalstärke des Telefons
(wird im Bereitschaftszu-
stand angezeigt)
FHJ Ladezustand Telefon (wird
im Bereitschaftszustand an-
gezeigt)
j<X># Anmeldemodus (Pairing)
#X Telefon wird verbunden
#L Telefon ist verbunden
#' Kein Telefon verbunden
Mj GSM-Service verfügbar
jO GSM-Service nicht ver-
fügbar
jX> Gewählte Nummern/
Abgehender Anruf
X>Oj Entgangene Anrufe/Besetzt
X>j Angenommene Anrufe/
Eingehender Anruf
j<X>j Aktives Gespräch
Aktives Gespräch/an-
klopfender Anruf
Gehaltenes Gespräch
Zwischen zwei Gesprächen
hin- und herschalten
Schnittstellenfehler
=Listenauswahl
X>
j
j
<X>
j
j
XX
j
j
<X>
j
j
j
<X
?
X>
#
oTelefonnummer privat
\Telefonnummer Büro
nTelefonnummer Mobil,
privat
mTelefonnummer Mobil, Büro
j<Yl ptt eingehend
lY>j ptt abgehend
jYXj ptt Bereitschaftsmodus
p
pq
pqq
Lautstärke
P\/M\ Mikrofonstummschaltung
aktiv/inaktiv
Anruf an Car Kit übergeben
Anruf an Telefon übergeben
}{ Aktion nicht möglich
!<;! Zu Werkseinstellung zurück-
setzen
[] Laden des Telefonbuchs
aktiv
" Sprachsteuerung aktiv
#
(
p
(
j
#
)
p
)
j

© Siemens AG 2003, Z:\Rust\Accessories\05GUW00118 CKBP Mikrofon Leaflet\Work\Satz\Frame und Grafik\HKW-700_de.fm
left page (18) of CKBP HKW-700 de, A31008-H7421-A110-1-ZE19 (09.02.2006, 19:03)
Car Kit Bluetooth®Portable (de)18
VAR Language: unknown; VAR issue date: VAR_Issue_DATE
Fehlerbehebung
Störgeräusche beim Gesprächspartner
• Mikrofon nicht im Luftstrom von
Schiebedach, Fenster oder Lüf-
tung befestigen.
Schlechte Sprach- und Audioqualität
• Car Kit lauter stellen.
• Es empfiehlt sich, einen Abstand
von mindestens 60 cm zwischen
Mikrofon und Lautsprecher einzu-
halten.
• Der Abstand zwischen Mikrofon
und Mund des Benutzers sollte
80 cm nicht überschreiten.
Telefon wird nicht gefunden/ Bluetooth-
Verbindungsprobleme
• Erste Verbindung mit dem Telefon
herstellen, siehe S. 13.
• Seit der letzten Benutzung des Te-
lefons mit dem Car Kit sind min-
destens vier weitere Telefone
angemeldet worden. Melden Sie
das Telefon erneut an.
Adressbuch wird nicht aktualisiert
• Stellen Sie sicher, dass das Telefon
im Bereitschaftsmodus ist und kei-
ne Tastensperre aktiviert wurde.
Verbinden Sie es erneut mit dem
Car Kit, siehe S. 13.
Service-Rufnummern
• Siehe Customer Care, S. 89.
Technische Daten und
Zulassung
Das Car Kit erfüllt folgende
EU-Richtlinien:
89/336/EWG „Elektromagnetische
Verträglichkeit“
92/59/EWG „Richtlinie über die allge-
meine Produktsicherheit“
Typengeneh
migung ge-
mäßRichtlinie
72/245/EWG,
zuletzt geändert durch die Richtlinie
95/54/EG „Elektromagnetische Ver-
träglichkeit im Kraftfahrzeug“.
Spannungs-
versorgung 10,8 V bis 16 V
Strom-
aufnahme max. 1 A / max. 1 mA (Ruhestrom)
Umgebungs-
temperatur –25°C bis +70°C
Lautsprecher-
ausgangs-
leistung
max. 1,5 W
Gewicht ca. 175 g
10R-020230E 24
