BPT-COG CORNER GRINDER
Art. 52872
Dear Customer ! Before using this machine it is necessary to
study the operation manual carefully. Thankyou.
OPERATOR’S GUARANTEE:
The operator guarantees that all persons working with the device:
• Have been instructed in the occupational health and safety and accident
prevention regulations and are familiar with the handling of the device.
• Have read and understood the operating instructions and the “Safety
notices” section.
USER’S GUARANTEE:
Before commencing the work, the user guarantees that he/she:
• Has been instructed in the occupational health and safety and accident
prevention regulations and is familiar with the handling of the device.
• Has read and understood the operating instructions and the “Safety
notices” section.
• On finishing the work, to leave the workplace in such a way that no
personal injuries or material damages can occur in their absence.
ANY MODIFICATIONS TO THE PRODUCT WHATSOEVER ARE
PROHIBITED:
Design modifications, conversions or attachments are not permitted and
could result in personal injuries or material damages.
REPAIRS:
Repairs to the device may be performed solely by trained persons. To
ensure safety and function, only genuine spare parts or special tools may
be used.

EN
• Lack of compliance with the operating instructions or safety instructions
can lead to personal injuries or material damages.
• Only qualified persons may operate, perform maintenance on or use the
device.
• The safety notices must not be lost and should be kept in a location that
is accessible to every user.
• Regular maintenance of the device is compulsory in order to satisfy the
requirements of ISO 11148.
• If repairs have been performed and parts replaced, this must be
documented.
• If the device is found to have a defect or deficiency, it must no longer be
used until the problem has been rectified.
• Only use genuine spare parts for repairs.
• Wear work gloves, safety goggles and ear protection.
• Wear snug-fitting protective work clothing.
• Keep air tools away from children.
• Only use impact-resistant screw inserts that are in perfect working
order and specially designed for this purpose.
• Always attach and secure screw inserts to the device as per the
instructions.
• Do not touch rotating screw inserts when the device is running.
• Getting caught up carries a risk of severe injuries.
• Keep jewellery such as necklaces or bracelets, and long hair or
loose gloves away from the device.
• Do not use the device in rooms with a potentially explosive atmosphere.
• Do not aim the device at other persons.
• Do not run the device in idle with the nut attached.
• Replace tool inserts during maintenance or when not in use; disconnect
the air supply to prevent personal injuries or material damages.
• Air tools must not come into contact with sources of electricity.
• The device is not insulated against contact with sources of
electricity.
• Please note the max. operating pressure of 6.3 bar.
• Make sure that this is not exceeded.
• Check that the hose connection is secure.
• Only disconnect the hose from the machine when it is not under
SPECIAL SAFETYNOTICES
GENERAL SAFETYNOTICES

EN
CONDITIONS FOR USE
pressure.
• Loose air hoses flapping around can cause severe personal
injuries or material damages.
• Watch out for the reaction torque when starting the device. In confined
spaces, this could cause hand injuries.
• The user must be physically and mentally capable of operating the
device and ensuring it is in safe condition.
• Dust and vapours can be produced during operation of the device.
• These can cause harm to health, such as cancer, birth defects,
asthma and/or dermatitis.
• To prevent this, a risk assessment should be carried out and
control measures put in place.
• High noise pollution during operation.
• If no hearing protection is worn, this can lead to serious physical harm,
such as tinnitus.
• Vibrations during operation.
• Vibrations occur during operation, which can damage or disturb nerves or
blood circulation in the hands and arms.
• Do not transport the device with the air hose connected.
• Disconnecting the air hose can lead to severe personal injuries or
material damages.
We cannot accept any liability for injuries or damages resulting from
inexpert or improper use, use for other purposes or use not compliant with
the safety instructions! In cases of improper use, the user shall be liable
for damages!

EN

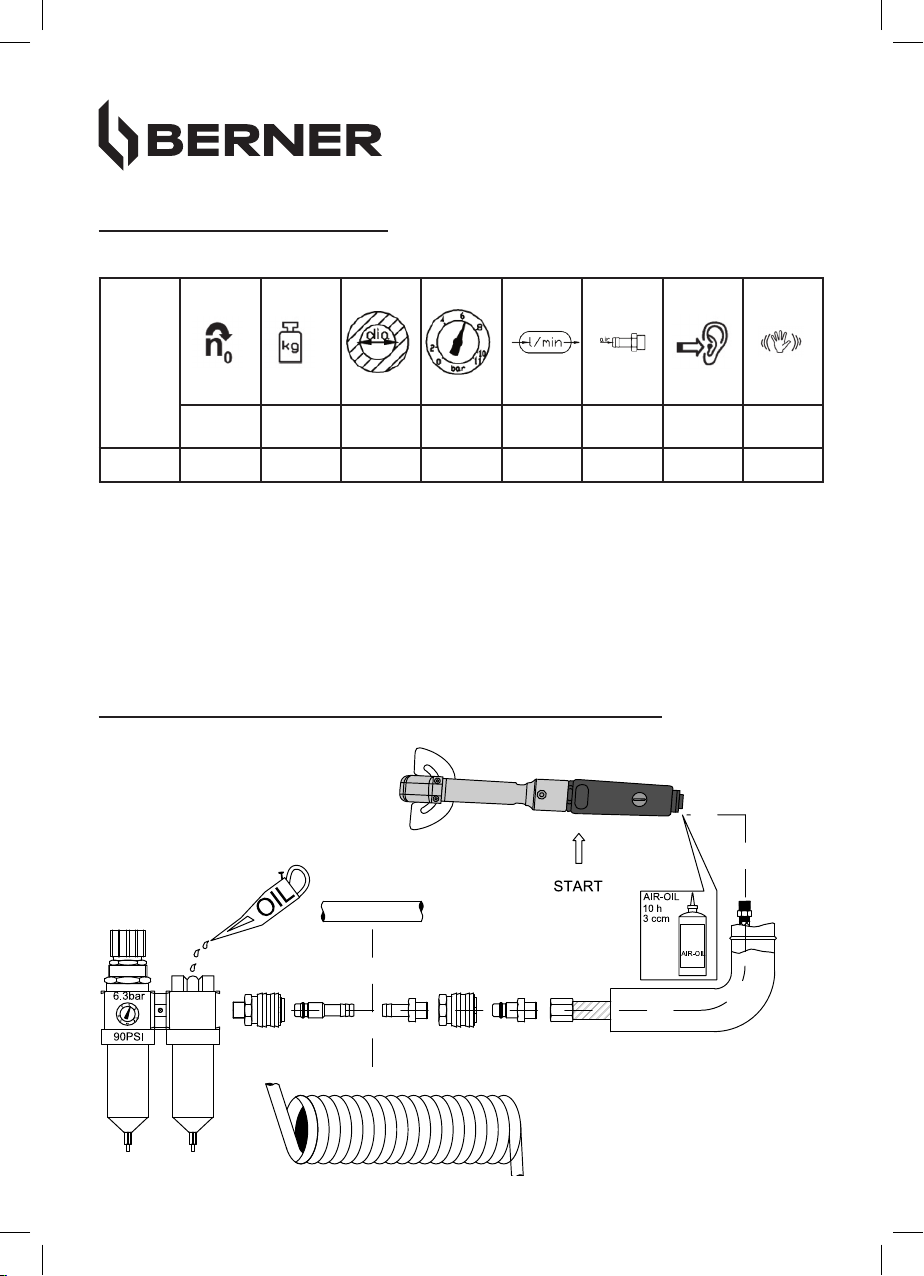

TECHNICAL SPECIFICATIONS
APPLICATION  FUNKTION  MAINTENAINCE
Art.No.
[N] [kg] [mm] [bar] [l/min] [Inch] [dB(A)] [m/s2]
52872 15000 1,38 100 6,3 268 1/4“ 85 2.2

EN
PROBLEMS AND CAUSES
Symptom Possible cause Solution
Device loses power ordoes not
work
1. Dirt in the motor
2. Not enough air pressure
3. Motor not oiled orrusty due
to lack of oil
4. Device has not been oiled
5. Worn bearings
1a. Oil the device with special air tool oil and
use this to clean the air tool motor
1b. Open the device and clean it
2. Check the compressor and airhoses, and
the setting on the pressure reducing valve
3. Oil the device as per the instructions
4. Replace the bearings
Reduced torque
1. Not enough lubrication
2. Pressure reducing valve
incorrectly set
3. Not enough air pressure in
the system
4. Striking mechanism worn
1. Lubricate the striking mechanism
2. Correctly set the pressure reducing valve
3. Check the compressed air system
4. Replace the striking mechanism
Striking mechanism of device is
not working Striking mechanism is faulty Replace the striking mechanism
The device starts up on its own
when the air supply is connected
Extractorunit:
1. Valve is stuck
2. Rust in the tool balancer
3. Spring faulty or rusty
Replace the extractorunit
Water escapes from the airoutlet
of the device
1. Water in the pressure tank
of the compressor
2. Water in the airhoses
1. Drain the pressure tankof the
compressor. Oil the device and allow to
run briefly
2a. Install a waterseparator
2b. Install an air drier
2c. Oil the device and allow to run briefly

EN
ENVIRONMENTAL NOTICES
Never dispose of the device with normal household waste. Dispose of the
device using an authorised waste disposal company or your local waste
disposal authorities.
Pay attention to the current regulations. In case of doubt, contact your
waste disposal authorities. Ensure that all packaging materials are
disposed of in an environmentally friendly manner.
