Best iQ6 User manual

MODEL iQ6
Page 1
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR IN-
JURY TO PERSON(S) OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock service disconnecting means to prevent power
from being switched on accidentally.When the service discon-
necting means cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by qualified
personnel in accordance with all applicable codes and stan-
dards, including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment
to prevent backdrafting.Follow the heating equipment
manufacturer’s guidelines and safety standards such as
those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this range hood with any additional solid-state
speed control device.
8. To reduce the risk of fire, use only steel ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers
cause smoking and greasy spillovers that may ignite. Heat oils
slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or when
cooking flaming foods.
c) Clean ventilating fans frequently.Grease should not be allowed
to accumulate on fan or filter.
d) Use proper pan size.Always use cookware appropriate for the
size of the surface element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSON(S) IN THE
EVENT OF A RANGE TOP GREASE FIRE,OBSERVE THE
FOLLOWING*:
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn off the burner.BE CAREFULTO PREVENT
BURNS. IF THE FLAMES DO NOT GO OUT IMMEDIATELY,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN – You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels – This
could cause a violent steam explosion.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you know
how to operate it.
B. The fire is small and contained in the area where it started.
C. The fire department has been called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
CAUTION
1. For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
2. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.
3. This blower has a thermal overload which will automatically
shut off the motor if it becomes overheated.The motor will
restart when it cools down.If the motor continues to shut off
and restart, have the hood serviced.
4. Please read specification label on product for further
information and requirements.
5. To reduce the risk of fire and to properly exhaust air on a ducted
installation, be sure to duct air outside – Do not exhaust air
into spaces within walls or ceiling or into attics, crawl spaces,
or garage.
INTERNAL
BLOWER
!
INSTALLER:
Save this manual for Electrical Inspector
and Homeowner to use.
For use with compatible BEST®range hoods.
See hood manual for suitability.

MODEL iQ6
Page 2
INTERNAL BLOWER
RANGE HOOD SYSTEM
Wall & Roof Caps,
Exterior Blowers
Elbows
Ductwork
Blower
System
WP28M, WP29M,
UP26M, UP27M
SERIES HOODS
(Canopy with blower
controls & lighting.)
OPTIONAL
DECORATIVE FLUE
NON-DUCT KIT FLUE
ANKWP & ANKUP SERIES
(for WP28M & WP29M
Series Hoods Only)
MODEL 634 OR 644
(roof cap) MODEL 643
(8’’ Round wall cap)
(8” round duct)
MODEL iQ6
BLOWER/ROUGH-IN KIT
(600 cfm interior blower
& rough-in plate)
(8” round adjustable elbow)
(8” Damper - included)
MODEL 408
MODEL 432
IP29M
SERIES HOOD
(Canopy with
blower controls
& lighting.)
OPTIONAL
DECORATIVE
FLUE

MODEL iQ6
Page 3

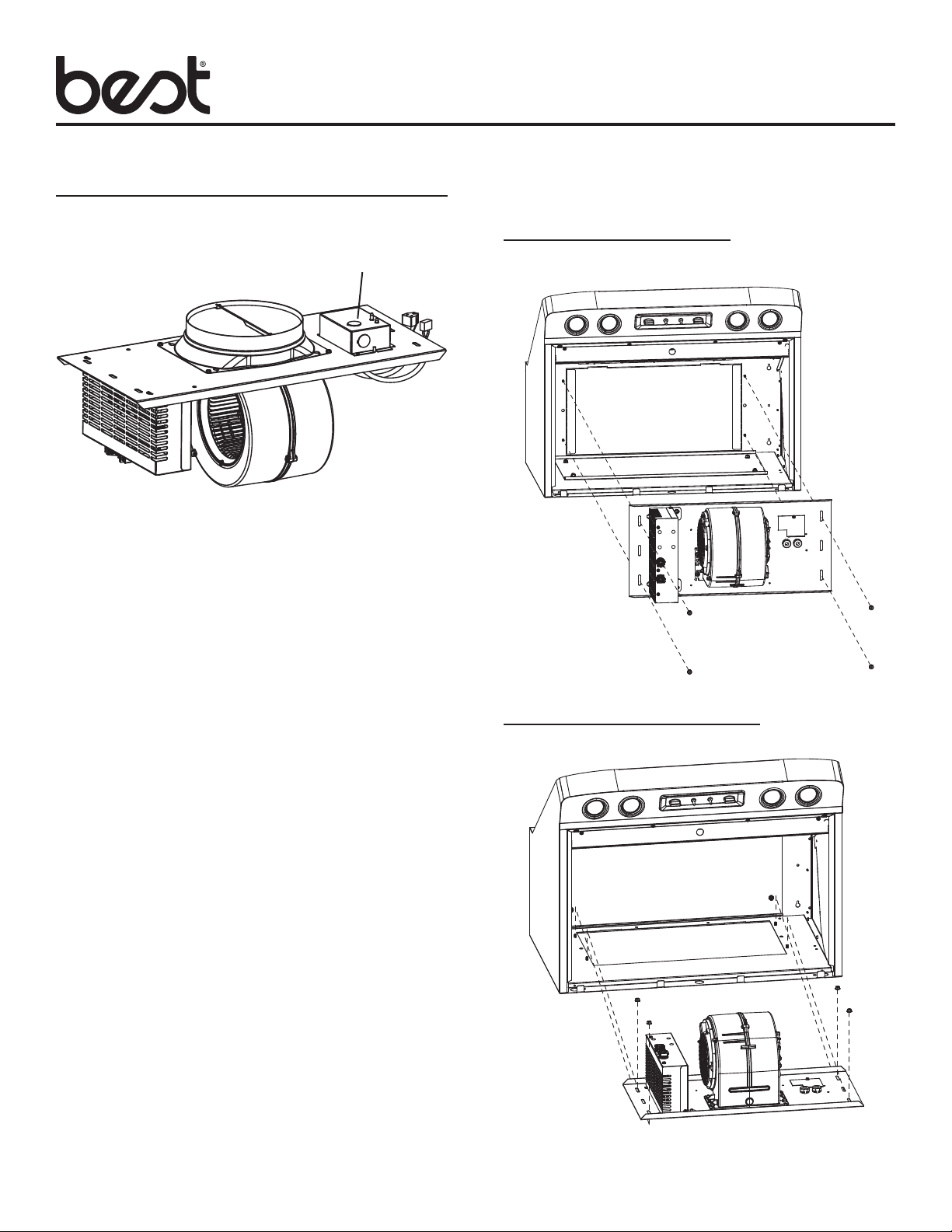

INSTALLATION
1. Run power cable to installation location.
2. Remove one electrical knockout from rough in plate wiring
box.
VERTICAL DISCHARGE
(UP26M, UP27M, WP28M, WP29M, IP29M)
HORIZONTAL DISCHARGE
(WP28, WP29)
3. Attach rough in plate to mounting studs at inside of hood
with (4) existing 10-32 Hex Nuts.
REMOVE ONE
ELECTRICAL
KNOCKOUT

MODEL iQ6
Page 4

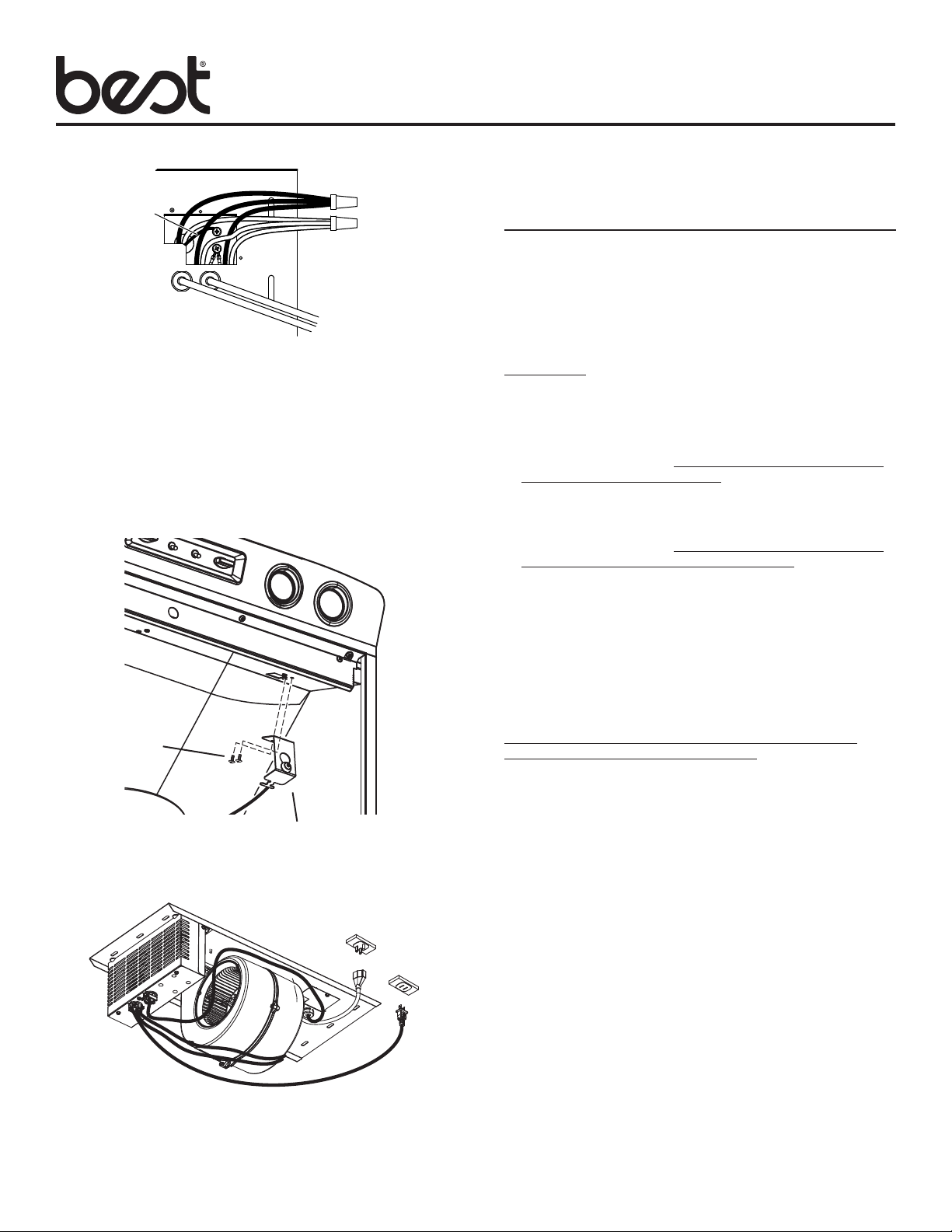

4. Remove wiring cover.
5. Connect power cable to wiring box using proper connector.
Connect Black to Black (hot), White to White (neutral) and
Green or Bare wire (ground) under second ground screw.
Replace wiring cover.
6. Run 8” round steel duct to installation location.
7. Connect duct to damper. Seal using duct tape to make all
joints secure and air tight.
BLACK TO BLACK
WHITE TO WHITE
GROUND WIRE
TO GROUND
SCREW
ROUGH-IN PLATE
8. Install the calibration button assembly using (2) screws
(provided).
INTERNAL BLOWER DUCTED UNITS ONLY
After the hood is installed and wired, engage the calibration
process (our Guaranteed Performance System Technology to
ensure full-rated airflow is being delivered). Prior to calibration,
ensure that all filters, light bulbs and duct system are installed.
CALIBRATION PROCESS
Hold the calibration button for 3 seconds; calibration button
will light up and stay on for up to 13 minutes. The blower will
start and begin the calibration process. When calibration is
complete, one of two things will occur:
1. The blower turns off and calibration button light stays on =
Successful calibration. Press the button to turn off the LED.
Note: The LED will also turn off if you select any blower
speed on the control.
2. The blower turns off and calibration button light blinks
continuously = Too much restriction in the ductwork is
preventing the IQ Blower System™ from achieving the rated
airflow. The blower is automatically set to maximum intensity.
NOTE: Common items that cause restrictions: restricted
damper flap (backdraft damper, wall cap, roof cap), too
many elbows, duct size less than 80% of hood outlet, poor
transition, use of flex ducting and/or crushed ducting.
Three options are available if your hood system has too
much restriction:
1. Accept airflow as is.
a. Press the calibration button to accept airflow as is. The
IQ Blower System™ is now configured to the highest
possible performance. The blinking calibration light
goes out. Note: The LED will also turn off if you select
any blower speed on the control.
2. Correct duct restriction, clear the original calibration data,
and repeat the calibration process.
a. Correct the duct restriction.
b. Clear the original calibration data by holding calibration
button for 10 seconds. The light will blink 3 times to
confirm and the blower configuration will go back to
default settings.
c. Repeat calibration process from the beginning.
3. Clear calibration data to reset hood to default factory
setting and achieve standard high pressure blower
performance.
a. Clear calibration data and reset hood to factory default
setting by holding calibration button for 10 seconds.
The light will blink 3 times to confirm and the blower
configuration will go back to default settings.
CALIBRATE iQ BLOWER
SYSTEM
CALIBRATION BUTTON
ASSEMBLY
(2) SCREWS
9. Plug blower power cord and rough in plate power cord into
hood receptacles
10. Wrap excess wires with wire ties (provided) to prevent
contact with blower wheel.

MODEL iQ6
Page 5
1
2
4
35
8
6
7
7
16
11
11
910
14 15
12
13
17

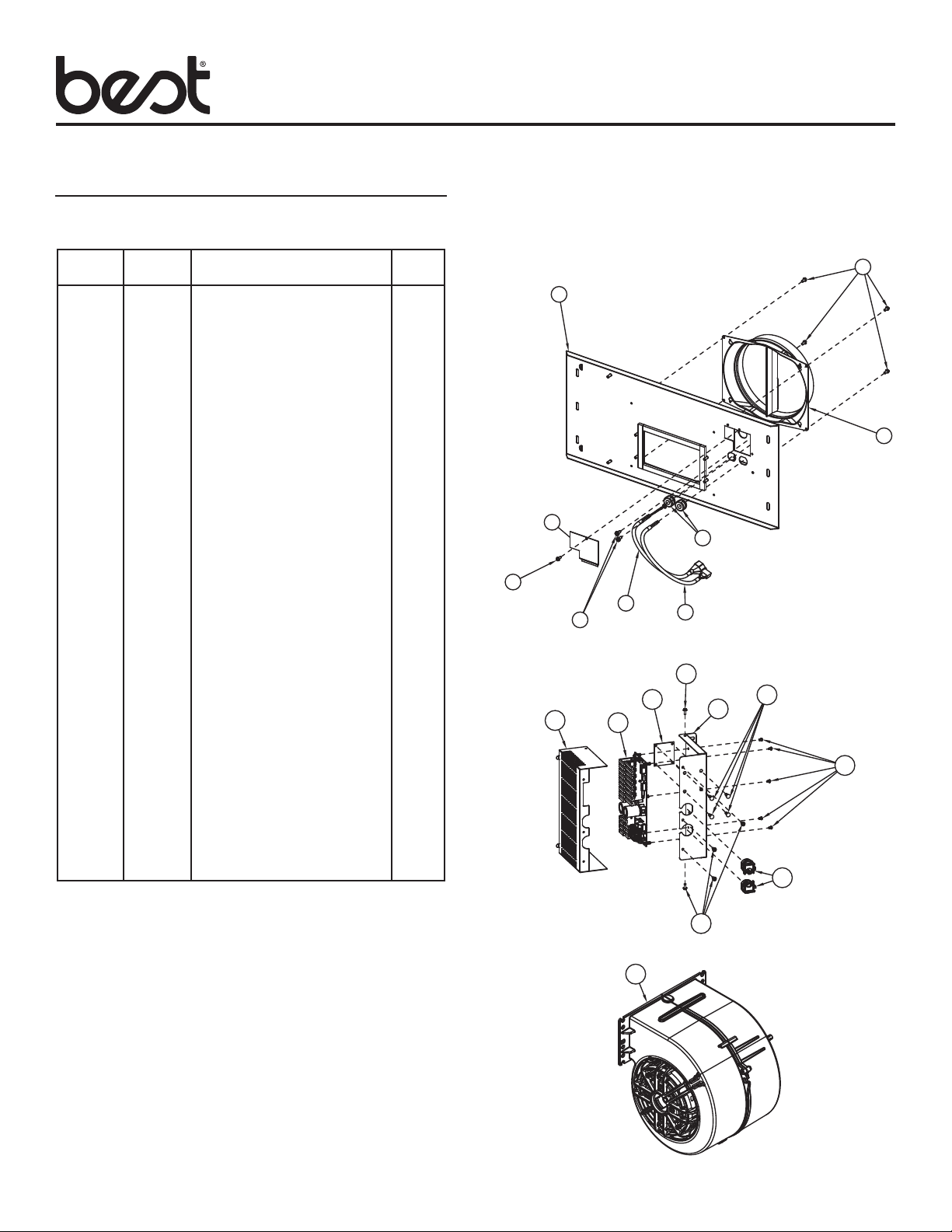

SERVICE PARTS
Model iQ6
KEY PART DESCRIPTION QTY
NO. NUMBER
1 97019389 ROUGH IN PLATE WELDMENT 1
2 98003370 OUTLET BOX COVER 1
3 99440033 POWER CORD 1
4 99150471 SCREW, #10-32 X 1/2 HEX
WASHER HEAD 2
5 99271500 BOARD POWER WIRE HARNESS 1
6 99400060 STRAIN RELIEF 2
7 99170245 SCREW, #8-18X3/8” 5
8 SV08543 8” DAMPER 1
# 97019456 ROUGH IN KIT (COMPLETE)
(INCLUDES KEYS 1-7)
9 PCB ENCLOSURE RIGHT 1
10 PCB ENCLOSURE LEFT 1
11 99170245 SCREW, #8-18X3/8” 5
# 97019457 PCB ENCLOSURE KIT
(INCLUDES KEYS 9-11)
12 SCREW, 3MM X 6MM PH
W/LOCK WASHER 5
13 IQ6 PCB BOARD 1
# 97019458 IQ6 PCB BOARD KIT
(INCLUDES KEY 12 AND KEY 13)
14 PCB TRIAC BOARD 1
15 STANDOFF 4
# 97019471 PCB TRIAC BOARD KIT
(INCLUDES KEY 14 AND 15)
16 99400088 STRAIN RELIEF 2
17 97018985 BLDC BLOWER 1
+ 99271491 SPEED CONTROL WIRE HARNESS 1
+ 99271503 CALIBRATION BUTTON
WIRE HARNESS 1
+ 99260488 NUT WHIZ 10-24 6
+ NOT SHOWN
# NOT SHOWN ASSEMBLED
* STANDARD HARDWARE. MAY BE PURCHASED LOCALLY.

MODÈLE iQ6
Page 6
AVERTISSEMENT
AFIN DE DIMINUER LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES, SUIVEZ CES
DIRECTIVES :
1. N’utilisez cet appareil que de la manière prévue par le fabricant.
Si vous avez des questions, communiquez avec le fabricant à
l’adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à la réparation ou à l’entretien de l’appareil,
coupez l’alimentation du panneau électrique et verrouillez le
dispositif de sectionnement de manière à empêcher que le
courant ne soit accidentellement rétabli. S’il est impossible de
verrouiller l’interrupteur principal, fixez solidement un message
d’avertissement, par exemple une étiquette, sur le panneau
électrique.
3. L’installation et les branchements électriques doivent être
effectués par un personnel compétent, conformément aux
normes et aux codes en vigueur, y compris les normes et les
codes du bâtiment relatifs à la résistance au feu.
4. Pour éviter les refoulements, l’apport d’air doit être suffisant
pour brûler les gaz produits par les appareils à combustion et
les évacuer dans le conduit de fumée (cheminée). Respectez
les directives du fabricant de l’appareil de chauffage et
les normes de sécurité, notamment celles publiées par la
National Fire Protection Association (NFPA), l’American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la découpe ou du perçage
du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l’air à
l’extérieur.
7. N’utilisez pas de commande de régime à semi-conducteurs
conjointement avec cet appareil.
8. Pour réduire les risques d’incendie, utilisez seulement des
conduits en acier.
9. Cet appareil doit être relié à une mise à la terre.
POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR
DE LA GRAISSE SUR LE PLAN DE CUISSON :
a) Ne laissez jamais les éléments de surface allumés à haute
température sans surveillance. Les débordements peuvent
causer de la fumée et occasionner des écoulements de graisse
inflammables.L’huile doit être chauffée graduellement à basse
ou à moyenne température.
b) Mettez toujours la hotte en MARCHE lors de la cuisson à haute
température ou lors de la cuisson d’aliments à flamber.
c) Nettoyez souvent les ventilateurs. Ne laissez pas la graisse
s’accumuler sur le ventilateur ou les filtres.
d) Utilisez des casseroles de dimension appropriée. Utilisez
toujours une batterie de cuisine adaptée à la dimension de la
surfacechauffante.
AVERTISSEMENT
OBSERVEZ LES CONSIGNES SUIVANTES AFIN DE RÉDUIRE
LES RISQUES DE BLESSURES CORPORELLES EN CAS
D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE PLAN
DE CUISSON :*
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche,
d’une tôle à biscuits ou d’un plateau en métal puis éteignez le
brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. SI
LES FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT,
QUITTEZ LES LIEUX ET APPELEZ LE SERVICE DES
INCENDIES.
2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES
– vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni de linges ou de serviettes mouillés
– une violente explosion de vapeur pourrait survenir.
4. Utilisez un extincteur SEULEMENT si :
A. Vous savez qu’il est de classe ABC et vous connaissez déjà
son mode de fonctionnement.
B. L’incendie n’est pas très important et ne se propage pas.
C. Vous avez déjà téléphoné au service des incendies.
D. Vous pouvez combattre l’incendie en faisant dos à une sortie.
* Conseils tirés de la publication de la NFPA « Kitchen Fire
Safety Tips ».
ATTENTION
1. Pour ventilation générale uniquement. N’utilisez pas
cet appareil pour évacuer des matières ou des vapeurs
dangereuses ouexplosives.
2. Pour éviter d’endommager les roulements du moteur, de
déséquilibrer les pales ou de les rendre bruyantes, débarrassez
l’appareil de la poussière de plâtre, de construction, etc.
3. Le moteur du ventilateur est muni d’un dispositif de protection
contre les surcharges électriques qui le met automatiquement
hors fonction en cas de surchauffe. Il se remet en marche
lorsqu’il a refroidi. Faites réparer la hotte si le moteur continue
à fonctionner parintermittence.
4. Veuillez lire l’étiquette de spécifications du produit pour obtenir
plus de renseignements, notamment sur les exigences.
5. Pour réduire les risques d’incendie et obtenir une évacuation
adéquate de l’air dans le cas d’une installation canalisée,
acheminez les conduits jusqu’à l’air libre – n’évacuez pas l’air
dans des interstices entre les murs ou le plafond, ni dans un
grenier, un vide sanitaire ou un garage.
VENTILATEUR
INTERNE
!
INSTALLATEUR :
Conservez ce manuel pour l’inspecteur
enélectricité et le propriétaire.
Pour utilisation avec les hottes de cuisine BEST®compatibles.
Voir dans le manuel de la hotte si le modèle convient.

MODÈLE iQ6
Page 7
SYSTÈME DE HOTTE
ÀVENTILATEUR INTERNE
Capuchon mural et de toit,
ventilateurs extérieurs
Coudes
Conduit
Système de
ventilateur
CONDUIT DÉCORATIF
EN OPTION
MODÈLE 634 OU 644
(capuchon de toit)
MODÈLE 643
(capuchon mural rond
de 20 cm [8 po])
MODÈLE 408
(conduit rond
de 20 cm [8 po])
(coude rond ajustable
de 20 cm [8 po])
(clapet de 20 cm
[8 po] - inclus)
MODÈLE 432
CONDUIT
DÉCORATIF
EN OPTION
ENSEMBLE DE
RACCORDEMENT
DE VENTILATEUR
MODÈLE iQ6
(ventilateur intérieur
de 600 pi3/min.
et plaque de raccordement)
CHEMINÉE DE HOTTE NON
CANALISÉE DE SÉRIE
ANKWP et ANKUP
(pour les hottes de série
WP28M et WP29M
uniquement)
HOTTE DE SÉRIE
WP28M, WP29M,
UP26M, UP27M
(capot avec
commandes de
ventilation et
d'éclairage)
HOTTE DE
SÉRIE IP29M
(capot avec
commandes de
ventilation et
d'éclairage)

MODÈLE iQ6
Page 8
INSTALLATION
1. Acheminez un câble à trois fils jusqu’au lieu d’installation.
2. Enlevez la rondelle détachable de la plaque de
raccordement du boîtier de câblage.
ÉVACUATION VERTICALE
(UP26M, UP27M, WP28M, WP29M, IP29M)
ÉVACUATION HORIZONTALE
(WP28, WP29)
3. Fixez la plaque de raccordement aux goujons de montage
à l’intérieur de la hotte à l’aide des (4) écrous hexagonaux
no° 10-32 existants.
RETIREZ UNE RONDELLE
DÉTACHABLE POUR LE
CÂBLE ÉLECTRIQUE.

MODÈLE iQ6
Page 9
4. Retirez le couvercle du
boîtier de câblage.
5. Fixez le câble d’alimentation au boîtier de câblage à l’aide
du connecteur approprié. Branchez les fils noirs ensemble
(tension), les fils blancs ensemble (neutre) et placez le fil
vert ou le fil dénudé (terre) sous la deuxième vis de mise à
la terre. Replacez le couvercle du boîtier de câblage.
6. Acheminez les conduits ronds en acier de 20 cm (8 po)
vers le lieu d’installation.
7. Raccordez le conduit au clapet. Scellez tous les joints avec
du ruban à conduit.
8. Installez l’ensemble de bouton de calibrage à l’aide des (2)
vis (fournies).
CALIBRAGE DU
VENTILATEUR iQ
ENSEMBLE DE BOUTON
DE CALIBRAGE
(2) VIS
NOIR AVEC NOIR
BLANC AVEC BLANC
FIL DE TERRE
SUR LA VIS DE
MISE À LA TERRE
PLAQUE DE RACCORDEMENT
9. Branchez le cordon électrique du ventilateur et de la plaque
de raccordement dans les prises à l’intérieur de la hotte.
10. Groupez l’excédent de fil avec les attaches (fournies) pour
l’empêcher de toucher à la roue à ailettes.
VENTILATEUR INTERNE AVEC CONDUITS SEULEMENT
Une fois la hotte installée et connectée, enclenchez le
processus de calibrage (notre Technologie de performance
garantie s’assure que le débit d’air optimal seraémis). Avant
le calibrage, assurez-vous que les filtres, les ampoules
d’éclairage et les conduits sont installés.
CALIBRAGE
Maintenez le bouton de calibrage pendant 3 secondes; le
bouton s’allumera durant jusqu’à 13 minutes. Le ventilateur se
met en marche et le calibrage commence. Une fois le calibrage
terminé, il y a deuxpossibilités :
A. Le ventilateur s’arrête et la lumière du bouton de calibrage
reste allumée = Calibrage réussi. Appuyez sur le bouton
pour éteindre la DEL. Remarque : La DEL s’éteindra aussi si
vous sélectionnez n’importe quelle vitesse de ventilateur à
l’aide de la commande.
B. Le ventilateur s’arrête et la lumière du bouton de calibrage
clignote continuellement =Trop de restriction dans le
conduit empêchant le ventilateur IQMC d’atteindre le débit
d’air nominal. Leventilateur se règle automatiquement à
l’intensité maximale.
REMARQUE : Les causes les plus courantes de restriction
sont : un clapetcoincé (clapetantirefoulement, capuchon
mural, capuchon de toit), untrop grand nombre decoudes, un
conduit dont la dimension est 80 % inférieure à la sortie de la
hotte, unemauvaise transition, l’utilisation de conduit flexible
et/ou un conduit écrasé.
Trois options s’offrent à vous si le débit de votre hotte est
soumis à une restriction trop importante :
1. Accepter le débit tel quel.
a. Appuyez sur le bouton de calibrage pour accepter le
débit d’air tel quel. Le ventilateur IQMC est maintenant
configuré au meilleur rendement possible. Le témoin
de calibrage clignotant s’éteint. Remarque : La DEL
s’éteindra aussi si vous sélectionnez n’importe quelle
vitesse de ventilateur à l’aide de la commande.
2. Corriger la restriction, effacer les données du calibrage
original et recommencer le calibrage.
a. Corrigez la restriction dans le conduit.
b. Effacez les données du calibrage original en maintenant
le bouton de calibrage pendant 10 secondes. Le témoin
clignotera 3 fois pour confirmer et le ventilateur retournera
aux paramètres par défaut.
c. Recommencez le calibrage depuis le début.
3. Effacer les données de calibrage pour rétablir les
paramètres par défaut de la hotte et obtenir le rendement
standard à haute pression du ventilateur.
a. Effacez les données de calibrage pour rétablir les
paramètres par défaut de la hotte en maintenant le bouton
de calibrage pendant 10 secondes. Le témoin clignotera
3 fois pour confirmer et le ventilateur retournera aux
paramètres par défaut.

MODÈLE iQ6
Page 10
1
2
4
35
8
6
7
7
16
11
11
910
14 15
12
13
17
PIÈCES DE RECHANGE
Modèle iQ6
+ NON ILLUSTRÉ
# ILLUSTRÉ DÉMONTÉ
* MATÉRIEL STANDARD. EN VENTE DANS UNE QUINCAILLERIE
PRÈS DE CHEZ VOUS.
REPÈRE N° DE
PIÈCE
DESCRIPTION QTÉ
1 97019389 PLAQUE DE RACCORDEMENT
SOUDÉE
1
2 98003370 COUVERCLE DE BOÎTIER
ÉLECTRIQUE
1
3 99440033 CORDON ÉLECTRIQUE 1
4 99150471 VIS, N° 10-32 X 1/2 À TÊTE
HEXAGONALE ET RONDELLE
2
5 99271500 FAISCEAU DE CÂBLES, CIRCUIT
D’ALIMENTATION
1
6 99400060 BRIDE DE CORDON 2
7 99170245 VIS, N° 8-18X3/8 PO 5
8 SV08543 CLAPET DE 20 CM (8 PO) 1
# 97019456 ENSEMBLE DE RACCORDEMENT
(COMPLET)
(COMPREND PIÈCES 1-7)
9 BOÎTIER PCB DE DROITE 1
10 BOÎTIER PCB DE GAUCHE 1
11 99170245 VIS, N° 8-18X3/8 PO 5
# 97019457 ENS. DE BOÎTIER PCB
(COMPREND PIÈCES 9-11)
12 VIS, 3MM X 6MM PH AVEC
RONDELLE DE BLOCAGE
5
13 CIRCUIT PCB IQ6 1
# 97019458 ENS. DE CIRCUIT PCB IQ6
(COMPREND 12 ET 13)
14 CIRCUIT PCB TRIAC 1
15 TAQUET 4
# 97019471 ENS. DE CIRCUIT PCB TRIAC
(COMPREND 14 ET 15)
16 99400088 BRIDE DE CORDON 2
17 97018985 VENTILATEUR BLDC 1
+ 99271491 FAISCEAU DE CÂBLES,
COMMANDE DE RÉGIME
DEMOTEUR
1
+ 99271503 FAISCEAU DE CÂBLES,
BOUTONDE CALIBRAGE
1
+ 99260488 ÉCROU À RONDELLE 10-24 6

MODELO iQ6
Página 11
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O LESIONES PERSONALES, OBSERVE
LOSIGUIENTE:
1. Use la unidad solo de la manera indicada por el fabricante. Si
tiene preguntas, comuníquese con el fabricante a la dirección
o al número telefónico que se incluye en la garantía.
2. Antes de dar servicio o limpiar la unidad, interrumpa el
suministro eléctrico en el panel de servicio y bloquee los
medios de desconexión del servicio para evitar que la
electricidad sea reanudada accidentalmente. Cuando no sea
posible bloquear los medios de desconexión del servicio, fije
firmemente una señal de advertencia (como una etiqueta) en
un lugar visible del panel de servicio.
3. Solo personal calificado debe realizar el trabajo de instalación
y el cableado eléctrico, de acuerdo con todos los códigos y las
normas correspondientes, incluidos los códigos y las normas
de construcción específicos sobre protección contra incendios.
4. Es necesario suficiente aire para que se lleve a cabo una
combustión y una extracción adecuadas de los gases a
través del tubo de humos (chimenea) del equipo quemador
de combustible, con el fin de evitar el contratiro. Siga las
directrices y las normas de seguridad del fabricante del equipo
de calefacción, como las publicadas por laAsociación Nacional
de Protección contra Incendios (National Fire Protection
Association, NFPA), y la Sociedad Americana de Ingenieros
en Calefacción, Refrigeración y Aire Acondicionado (American
Society for Heating, Refrigeration and Air Conditioning
Engineers, ASHRAE), y las autoridades de los códigos locales.
5. Al cortar o perforar a través de la pared o del cielo raso,
tenga cuidado de no dañar el cableado eléctrico ni otros
serviciosocultos.
6. Los ventiladores con conductos siempre deben ventearse
hacia el exterior.
7. No use esta campana de estufa junto con ningún dispositivo
adicional de estado sólido para el control de la velocidad.
8. Para reducir el riesgo de incendio, use solamente conductos
de acero.
9. Esta unidad debe estar conectada a tierra.
PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO
POR GRASA PRESENTE EN LA ESTUFA:
a) Nunca deje desatendidas las unidades de la superficie cuando
estén en ajustes altos de calor. Los alimentos en ebullición
provocan derrames grasosos y con humo que se pueden
incendiar. Caliente el aceite lentamente en ajustes de calor
bajo o medio.
b) Siempre ENCIENDA la campana cuando cocine con calor alto
o cuando cocine alimentos inflamables.
c) Limpie frecuentemente los ventiladores. No permita la
acumulación de grasa en el ventilador ni en el filtro.
d) Use una cacerola del tamaño adecuado.Siempre use utensilios
de cocina que sean apropiados para el tamaño del elemento
de la superficie.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES PERSONALES EN
EL CASO DE QUE LA GRASA DE LA ESTUFA SE INCENDIE,
SIGA LAS SIGUIENTES PRECAUCIONES*:
1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una
charola para galletas o una bandeja de metal, y después
apague el quemador. PROCEDA CON CUIDADO PARA
EVITAR QUEMADURAS. SI LAS LLAMAS NO SE APAGAN
INMEDIATAMENTE, EVACÚE EL ÁREA Y LLAME AL
DEPARTAMENTO DE BOMBEROS.
2. NUNCA LEVANTE UNA CACEROLA INCENDIADA, se
puedequemar.
3. NO USE AGUA ni toallas húmedas, ya que provocará una
violenta explosión de vapor.
4. Use un extintor SOLO si:
A. El extintor es clase ABC y usted sabe cómo usarlo.
B. El incendio es pequeño y está confinado al área en la que
seinició.
C. Se ha llamado al departamento de bomberos.
D. Puede combatir el incendio teniendo la espalda orientada hacia
una salida.
* Basado en “Kitchen Fire Safety Tips” (Sugerencias para la
seguridad contra incendios en la cocina) publicado por NFPA.
PRECAUCIÓN
1. Solo para usarse como medio de ventilación general.No debe
usarse para la extracción de materiales o vapores peligrosos
o explosivos.
2. Para evitar daños a los cojinetes del motor y rotores ruidosos
o desbalanceados, mantenga la unidad de potencia protegida
contra rociados de yeso, polvos de construcción, etc.
3. Este ventilador tiene una protección contra sobrecargas
térmicas que automáticamente apagará el motor en caso de
sobrecalentamiento. El motor reanudará su funcionamiento
cuando se enfríe. Si el motor continúa apagándose y
encendiéndose, solicite servicio para la campana.
4. Lea la etiqueta de especificaciones del producto para ver
información y requisitos adicionales.
5. Para reducir el riesgo de incendio y para descargar
adecuadamente el aire en una instalación con conductos,
asegúrese de dirigir el aire hacia el exterior. No descargue el
aire hacia espacios contenidos entre paredes o cielos rasos,
ni hacia áticos, sótanos bajos ni la cochera.
VENTILADOR
INTERNO
!
INSTALADOR:
Conserve este manual para que lo use
elinspector eléctrico y el propietario.
Para usarse con campanas de estufa compatibles de BEST®.
Consulte el manual de la campana para su idoneidad.

MODELO iQ6
Página 12
SISTEMA DE CAMPANA DE ESTUFA
CON VENTILADOR INTERNO
Tapas de pared y techo,
ventiladores exteriores
Codos
Sistema
de tubería
Sistema de
ventilación
TUBO DE HUMOS
DECORATIVO OPCIONAL
(regulador de tiro de 8 pulg.
[20 cm] - incluido)
TUBO DE HUMOS
DECORATIVO
OPCIONAL
MODELO 634 O 644
(tapa de techo)
MODELO 643
(tapa redonda de 8 pulg.
[20 cm] para pared)
MODELO 432
(codo redondo ajustable
de 8 pulg. [20 cm])
MODELO 408
(conducto redondo
de 8 pulg. [20 cm])
JUEGO DE
VENTILADOR/
EMPALME
MODELO iQ6
(ventilador interno
de 600 pcm y placa
de empalme)
TUBO DE HUMOS DE
JUEGO SIN CONDUCTOS
SERIE ANKWP Y ANKUP
(solo para campanas series
WP28M y WP29M)
CAMPANAS SERIES
WP28M, WP29M,
UP26M, UP27M
(Se requiere cubierta
con controles del
ventilador e iluminación).
CAMPANA SERIE
IP29M
(Se requiere cubierta
con controles del
ventilador e
iluminación).

MODELO iQ6
Página 13
INSTALACIÓN
1. Haga pasar el cable eléctrico al sitio de la instalación.
2. Retire un agujero ciego eléctrico de la caja de cableado de
la caja de empalme.
DESCARGA VERTICAL
(UP26M, UP27M, WP28M, WP29M, IP29M)
DESCARGA HORIZONTAL
(WP28, WP29)
3. Fije la placa de empalme a los montantes de montaje
en la parte interna de la campana con cuatro (4) tuercas
hexagonales 10-32, incluidas.
RETIRE UN
AGUJERO CIEGO
ELÉCTRICO

MODELO iQ6
Página 14
4. Quite la cubierta de la
conexión eléctrica.
5. Conecte el cable eléctrico a la caja del cableado con
el conector adecuado. Conecte negro con negro (vivo),
blanco con blanco (neutro) y verde o sin forro (tierra)
debajo del segundo tornillo de puesta a tierra. Vuelva a
colocar la cubierta de la conexión eléctrica.
6. Coloque el conducto de acero redondo de 8 pulg. (20 cm)
en el sitio de la instalación.
7. Conecte el conducto al regulador. Selle con cinta para
conductos para fijar y dejar herméticas todas las uniones.
8. Instale el conjunto del botón de calibración con dos (2)
tornillos (incluidos).
CALIBRACIÓN DEL
VENTILADOR iQ
CONJUNTO DEL BOTÓN
DE CALIBRACIÓN
(2) TORNILLOS
NEGRO CON NEGRO
BLANCO CON BLANCO
CABLE DE TIERRA
A TORNILLO DE
PUESTA A TIERRA
PLACA DE EMPALME
9. Conecte el cable eléctrico del ventilador y el cable eléctrico
de la placa de empalme en los receptáculos de la campana
10. Envuelva el exceso de cable con amarres (incluidos) para
prevenir el contacto con el disco del ventilador.
SOLO UNIDADES CON CONDUCTOS DE VENTILADOR
INTERNO
Después de instalar y cablear la campana,
active el proceso de calibración (nuestratecnología de sistema
de desempeño garantizado, para asegurar que se suministre el
flujo de aire nominaltotal).Antes de la calibración, asegúrese
de que todos los filtros, bombillas de luz y el sistema de
conductos estén instalados.
PROCESO DE CALIBRACIÓN
Sostenga el botón de calibración 3segundos; el botón se
encenderá y estará así hasta por 13 minutos. El ventilador
arrancará y comenzará el proceso de calibración. Cuando se
termine la calibración, ocurriráuna de dos cosas:
1. El ventilador se apaga y la luz del botón de calibración
permanece encendida = Calibración exitosa. Presione el
botón para apagar la luz LED. Nota: La luz LED también se
apagará si selecciona alguna velocidad del ventilador en el
control.
2. El ventilador se apaga y el botón de calibración destella
continuamente = Demasiada restricción en los conductos
impide que el ventilador IQ™ obtenga el flujo de aire
nominal. El ventilador se configura automáticamente en su
intensidad máxima.
NOTA: Elementos comunes que provocan restricciones:
el alerón del regulador está restringido (regulador
decontratiro, tapadepared, tapa de techo), demasiados
codos, tamaño de conducto menor del 80% de salida de
la campana, mala transición, uso de conductos flexibles
y/oconductosaplastados.
Hay disponibles tres opciones si el sistema de campana tiene
demasiada restricción:
1. Aceptar el flujo de aire como está.
a. Presione el botón de calibración para aceptar el flujo de
aire tal cual. El ventilador IQ™ está configurado ahora
en el rendimiento más alto posible. La luz de calibración
destellante se apaga. Nota: La luz LED también se
apagará si selecciona alguna velocidad del ventilador en
el control.
2. Corrija la restricción del conducto, despeje los datos de
calibración originales y repita el proceso de calibración.
a. Corrija la restricción del conducto.
b. Despeje los datos de calibración originales manteniendo
presionado el botón de calibración durante 10 segundos.
La luz destellará 3 veces para confirmar y la configuración
del ventilador regresará a los ajustes predeterminados.
c. Repita el proceso de calibración desde el principio.
3. Despeje los datos de calibración para reiniciar la campana
a la configuración de fábrica y obtener un rendimiento
estándar de alta presión del ventilador.
a. Despeje los datos de calibración y reinicie la campana
a los ajustes predeterminados de fábrica manteniendo
presionado el botón de calibración durante 10 segundos.
La luz destellará 3 veces para confirmar y la configuración
del ventilador regresará a los ajustes predeterminados.

MODELO iQ6
Página 15
1
2
4
35
8
6
7
7
16
11
11
910
14 15
12
13
17
PIEZAS DE SERVICIO
Modelo iQ6
+ NO SE MUESTRA
# NO SE MUESTRA ARMADO
* TORNILLERÍA ESTÁNDAR. SE PUEDE COMPRAR EN
UNAFERRETERÍA LOCAL.
CLAVE N.° NÚMERO
DE PIEZA DESCRIPCIÓN CANT.
1 97019389 ESTRUCTURA SOLDADA DE
LAPLACA DE EMPALME 1
2 98003370 CUBIERTA DE LA CAJA
DESALIDA 1
3 99440033 CABLE ELÉCTRICO 1
4 99150471 TORNILLO, CABEZA DE
ARANDELA HEXAGONAL
10-32 X 1/2
2
5 99271500 ARNÉS DE CABLES
ELÉCTRICOS DEL TABLERO 1
6 99400060 ALIVIO DE TENSIÓN 2
7 99170245 TORNILLO, #8-18X3/8 PULG. 5
8 SV08543 REGULADOR DE TIRO DE
8PULG. (20 CM) 1
# 97019456 JUEGO DE PLACA DE
EMPALME (COMPLETO
(INCLUYE LAS CLAVES 1-7)
9 CAJA PCB, DERECHA 1
10 CAJA PCB, IZQUIERDA 1
11 99170245 TORNILLO, #8-18X3/8 PULG. 5
# 97019457 JUEGO DE CAJA PCB
(INCLUYE LAS CLAVES 9-11)
12 TORNILLO, 3 MM X 6 MM
PH CON ARANDELA DE
SEGURIDAD
5
13 TABLERO PCB, IQ6 1
# 97019458 JUEGO DE TABLERO PCBIQ6
(INCLUYE LAS CLAVES
12Y13)
14 TABLERO TRIAC PCB 1
15 SEPARADOR 4
# 97019471 JUEGO DE TABLERO TRIAC
PCB (INCLUYE LAS CLAVES
14 Y 15)
16 99400088 ALIVIO DE TENSIÓN 2
17 97018985 VENTILADOR BLDC 1
+ 99271491 ARNÉS DE CABLES DE
CONTROL DE VELOCIDAD 1
+ 99271503 ARNÉS DE CABLES DEL
BOTÓN DE CALIBRACIÓN 1
+ 99260488 TUERCA WHIZ DE 10-24 6

MODELS / MODÈLES / MODELOS iQ6
Page / Página 16
GARANTÍA LIMITADA DE UN AÑO PARA LOS PRODUCTOS BEST
Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor comprador original de los productos BEST que tales productos estarán libres de defectos en materiales o
mano de obra durante un período de un año a partir de la fecha de la compra original. NO EXISTEN OTRAS GARANTÍAS, EXPRESAS NI IMPLÍCITAS, INCLUIDAS (PERO
SIN LIMITARSE A) GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O IDONEIDAD PARA UN PROPÓSITO PARTICULAR.
Durante este período de un año, Broan-NuTone, a su criterio, reparará o reemplazará sin cargo alguno cualquier pieza o producto que se encuentre defectuoso bajo
condiciones normales de uso y servicio.
LA PRESENTE GARANTÍA NO CUBRE ARRANCADORES DE LÁMPARAS FLUORESCENTES, TUBOS, BOMBILLAS DE HALÓGENO E INCANDESCENTES, FUSIBLES,
FILTROS, CONDUCTOS, TAPAS DE TECHO O DE PARED Y DEMÁS ACCESORIOS DE CANALIZACIÓN. Esta garantía no cubre (a) mantenimiento y servicio normales, ni
(b) ningún producto o piezas que se hayan sometido a uso inadecuado, negligencia, accidente, mantenimiento o reparación inadecuada (no hecha por Broan-NuTone),
instalación incorrecta o instalación en contra de las instrucciones de instalación recomendadas.
La duración de cualquier garantía implícita se limita a un período de un año, como se especifica en la garantía expresa. Algunos estados no permiten limitaciones en
cuanto al tiempo de vencimiento de una garantía implícita, por lo que la limitación antes mencionada podría no aplicarse a usted.
LA OBLIGACIÓN DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, A CRITERIO DE BROAN-NUTONE, SERÁ EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR
BAJO ESTA GARANTÍA. BROAN-NUTONE NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, RESULTANTES O ESPECIALES QUE SURJAN DEL USO O
DESEMPEÑO DEL PRODUCTO O EN RELACIÓN CON EL MISMO. Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que
la limitación antes mencionada podría no aplicarse a usted.
Esta garantía le otorga derechos legales específicos, y usted podría tener otros derechos que varían de un estado a otro. Esta garantía sustituye a todas las garantías
anteriores.
Para tener derecho al servicio de la garantía, usted debe (a) notificar a Broan-NuTone a la dirección y número de teléfono que aparecen abajo, (b) proporcionar el
número de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar el servicio cubierto
por la garantía, debe presentar un comprobante de la fecha de compra original.
En EE. UU. – BEST®Hartford, Wisconsin 800-558-1711
En Canadá – BEST®Drummondville, QC 866-737-7770
www.BestRangeHoods.com
99045165B
WARRANTY / GARANTIE / GARANTÍA
ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS
Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free from defects in materials or workmanship
for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED
WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
Duringthisone-year period, Broan-NuTone will,at its option,repair or replace,without charge,any product orpart which isfound to bedefective undernormal use andservice.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL
CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject
to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recommended installation
instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied
warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER
THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number stated below, (b) give the model number and part identification and
(c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.
In USA - BEST®Hartford, Wisconsin 800-558-1711
In Canada - BEST®Drummondville, QC 866-737-7770
www.BestRangeHoods.com
GARANTIE LIMITÉE D’UN AN DES PRODUITS BEST
Broan-NuTone LLC (Broan-NuTone) garantit à l’acheteur original que les produits Best sont libres de tout vice de matériau ou de fabrication pour une période d’un an à
compter de la date d’achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S’Y LIMITER, LES
GARANTIES TACITES DE VALEUR MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER.
Durant cette période d’un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions
normales d’utilisation.
CETTEGARANTIE NE S’APPLIQUEPAS AUX TUBESFLUORESCENTS ET AUX DÉMARREURS,NI AUX AMPOULESHALOGÈNES OUINCANDESCENTES, FUSIBLES, FILTRES,
CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais d’entretien ou de
service normaux ni (b) tout produit ou toute pièce soumis à un abus, une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux effectués
par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.
La durée de toute garantie tacite est limitée à la période d’un an stipulée pour la garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d’une
garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation.
L’OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L’ACHETEUR EN VERTU
DE LA PRÉSENTE GARANTIE. BROAN-NUTONE NE PEUT ÊTRE TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU CONSÉCUTIFS NI DES DOMMAGES-INTÉRÊTS
PARTICULIERS DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT. Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des
dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s’appliquer à votre situation.
La présente garantie vous confère des droits spécifiques reconnus par la loi. D’autres droits pourraient également vous être accordés selon la législation locale en vigueur.
La présente garantie remplace toutes les autres garanties précédentes.
Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle
du produit et le numéro d’identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez
présenter une preuve de la date d’achat originale.
Aux États-Unis – BEST®Hartford, Wisconsin 800-558-1711
Au Canada – BEST®Drummondville, QC 866-737-7770
www.BestRangeHoods.com
