Model KEX42
In USA - BEST Hartford, Wisconsin
In CANADA - BEST Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register
For additional Information visit www.BestRangeHoods.com

- 2 -
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dance with all applicable codes and standards, including fire-rated construction codes
and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip-
ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know how to operate
it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
!
INTENDED FOR DOMESTIC COOKING ONLY
!

- 3 -
!
CAUTION
1. For indoor use only.
2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside.Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
3. Take care when using cleaning agents or detergents.
4. Avoid using food products that produce flames under the Range Hood.
5. For general ventilating use only.Do not use to exhaust hazardous or explosive materi-
als and vapors.
6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
7. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.
8. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface.
9. Two installers are recommended because of the large size and weight of this hood.
10. This product is equipped with a thermostat which may start blower automatically.To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.
11. Please read specification label on product for further information and requirements.
12. To reduce the risk of fire and electric shock, install this range hood only with Best by Broan
Exterior blower models EB6, EB9, EB12, or EB15, or Best by Broan In-Line Blower
models ILB3, ILB6, ILB9, or ILB11. Other Blowers cannot be substituted (Blowers sold
separately).

- 4 -
MOUNTING
BRACKETS
FLUE MOUNTING
BRACKET
10 MOUNTING SCREWS
(4,8 x 38mm Pan Head)
10 DRYWALL
ANCHORS
DECORATIVE
FLUE
4 MOUNTING
SCREWS (3,9x9,5mm
Pan Head)
4 MOUNTING
SCREWS (3,9x9,5mm
Pan Head - Black)

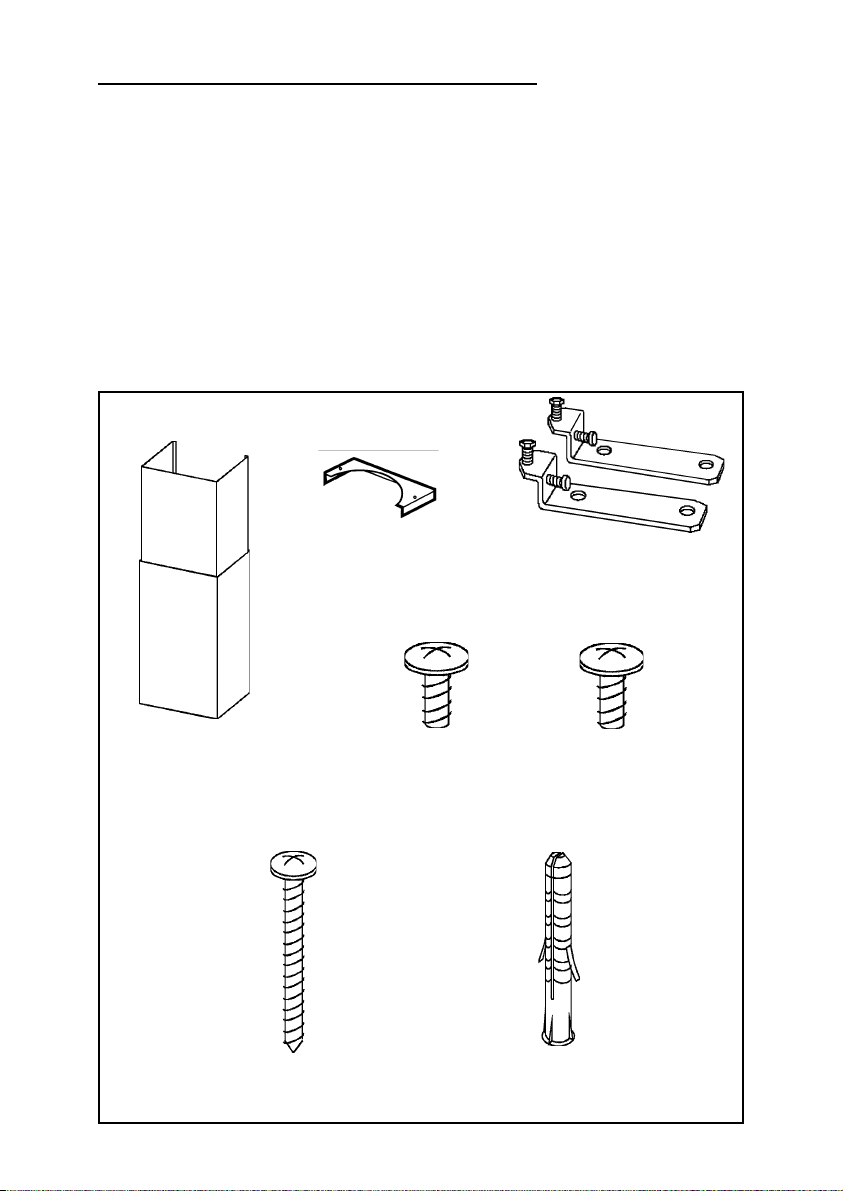

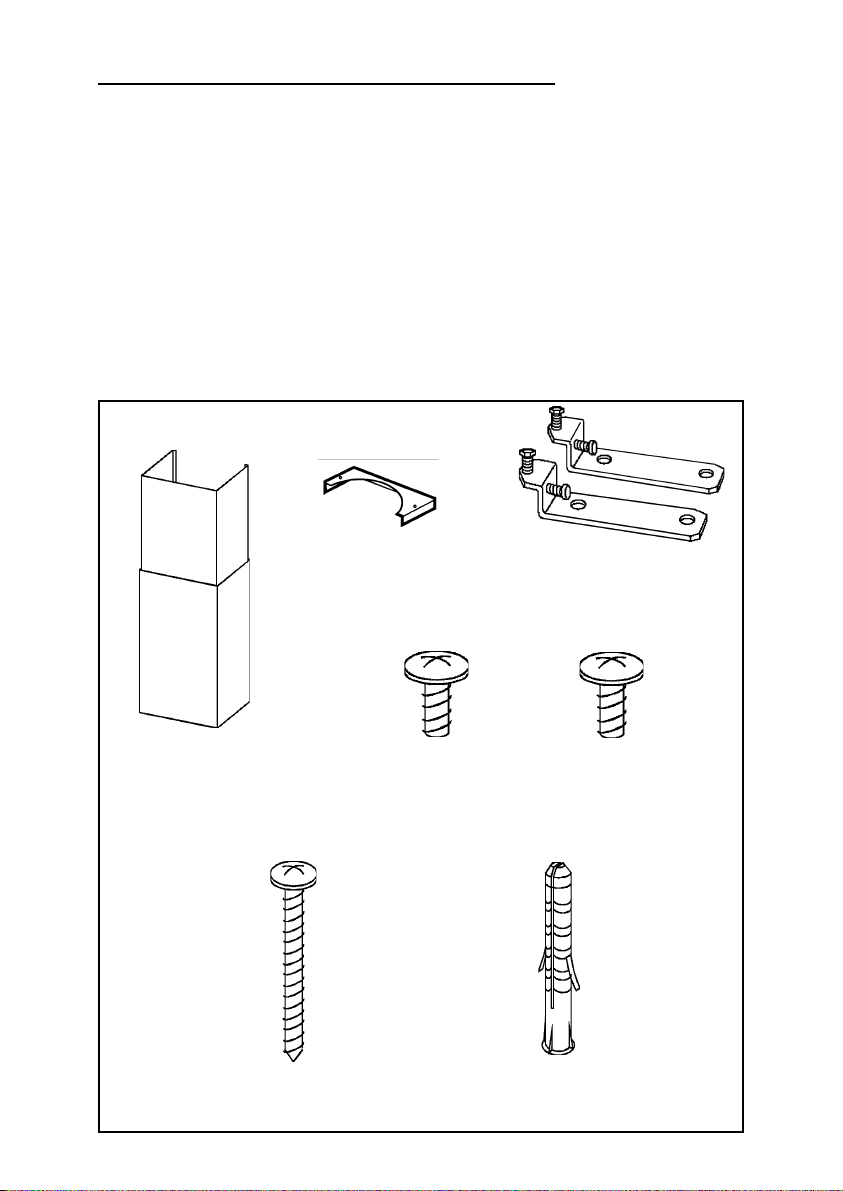

PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Flue Mounting Bracket
1 - Parts Bag (B080810578) containing:
2 - Mounting Brackets
10 - Mounting Screws (4,8 x 38mm Pan Head)
4 - Mounting Screws (3,9 x 9,5mm Pan Head)
4 - Mounting Screws (3,9 x 9,5mm Pan Head - Black)
10 - Drywall Anchors
1 - Installation Instructions

- 5 -
HOOD
24” TO 30” ABOVE
COOKING SURFACE
DECORATIVE
FLUE
8” ROUND
DUCT
EXTERIOR OR IN-LINE BLOWER SELECTION
CAUTION: Either an exterior blower or in-line blower may be used with this hood.
The KEX42 hood must be installed with blower models EB6, EB9, EB12, EB15,
ILB3, ILB6, ILB9, or ILB11 only. Other Blowers cannot be substituted (Blowers sold
separately).
The blower must be UL listed for Canadian and U.S. use, and evaluated for use with
solid state speed control, rated 120V, 60 Hz, 6.0 A max.
INSTALL THE DUCTWORK
NOTE: To reduce the risk of fire, use only metal ductwork.
1. Choose the location where the Exterior or In-Line Blower will be mounted. See
illustrations below for mounting location suggestions and restrictions.
2. A straight, short duct run will allow the hood to perform most efficiently.
3. Long duct runs, elbows and transitions will reduce the performance of the
hood. Use as few of them as possible. Larger ducting may be required for best
performance with long duct runs.
4. After the Exterior or In-Line Blower has been installed, connect round metal
ductwork and work back towards the hood location. Use duct tape to seal joints
between ductwork sections.
5. An 8” round to 10” round transition (Model 414) is required. For best air
performance, install the transition as close to the range hood as possible.
OK
OK

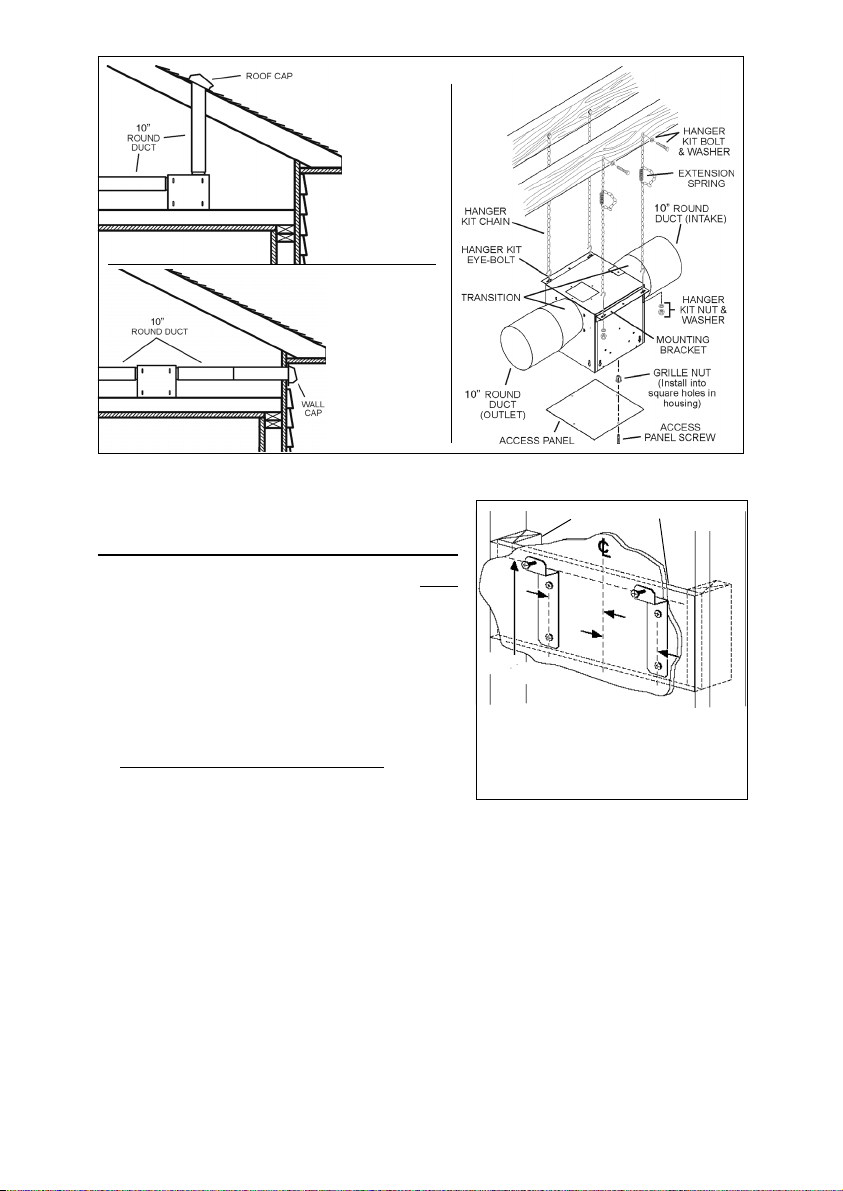

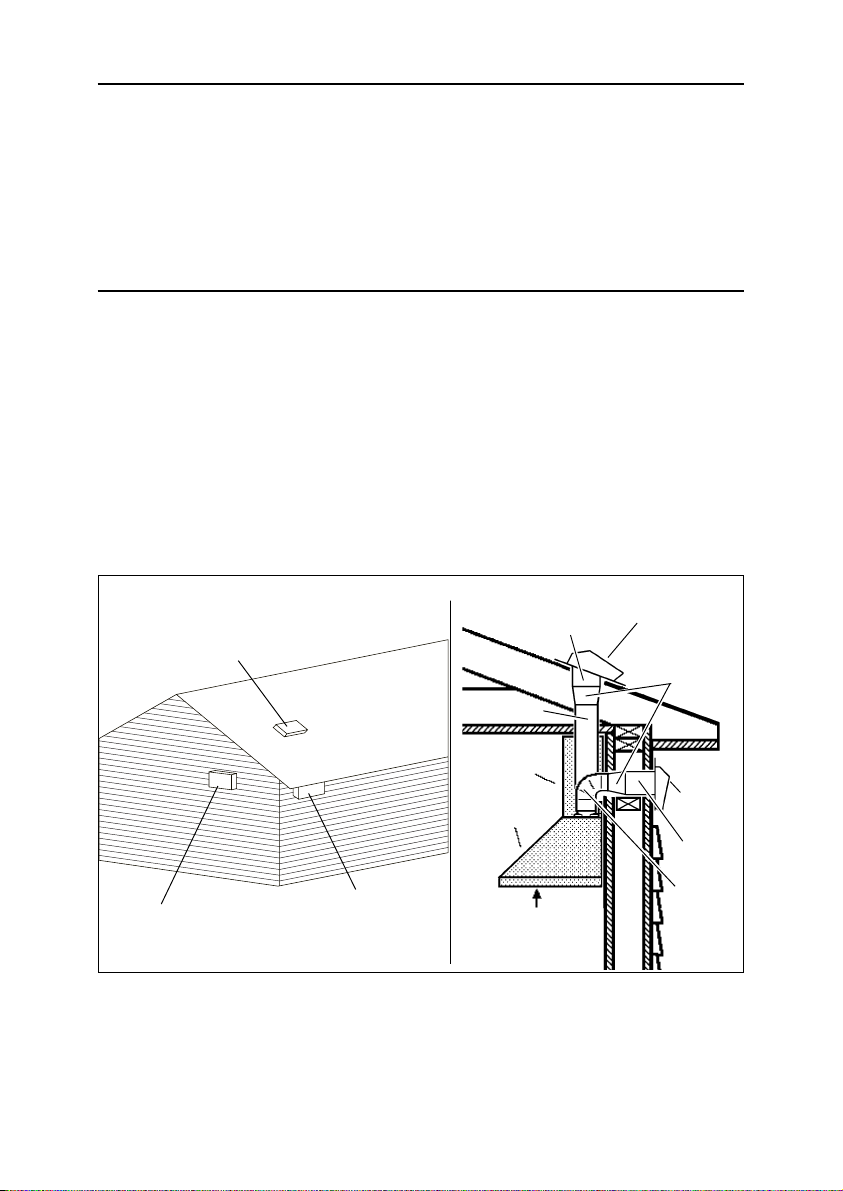

SUGGESTED MOUNTING LOCATIONS
EXTERIOR BLOWER
CAUTION: MAY NOT FIT
UNDER EAVES OF SINGLE
STORY HOMES
EXTERIOR
BLOWER
10” ROUND
DUCT
EXTERIOR
BLOWER
8” TO 10”
ROUND
TRANSITION
8” ROUND
ELBOW
10”
ROUND
DUCT

- 6 -
FRAMING BEHIND DRYWALL
39
1
/
16
î to 45
1
/
16
î above
cooktop
39
1
/ 16 "= bottom of hood 24" above
cooktop
45
1
/ 16 "= bottom of hood 30" above
cooktop
INSTALL MOUNTING
BRACKETS
1. Construct wood wall framing that is flush
with interior surface of wall studs.
Make sure:
a) the framing is centered over installation
location.
b) the height of the framing will allow the
mounting brackets to be secured to
the framing within the dimensions
shown.
2. After wall surface is finished, secure
mounting brackets to framing using
dimensions shown.
3-3/4î
3-3/4î
IN-LINE BLOWER

- 7 -
DEPTH ADJUSTMENT
SCREWS
WALL
FRAMING
MOUNTING SCREWS
(4,8x38mm)
RECTANGULAR CUTOUTS
MOUNTING
BRACKETS
HEIGHT
ADJUSTMENT
SCREWS
INSTALL THE HOOD
1. Hang the hood from the brackets through
the rectangular cut-outs on the back of
the hood. Cut-outs are larger than the
brackets to allow for horizontal adjustment.
The bottom of the hood should be 24" to
30" above the cooking surface.
2. Height adjustment screws provide vertical
adjustment.
3. Depth adjustment screws provide
horizontal adjustment.
4. Secure the hood with mounting screws
(4,8x38mm). Use drywall anchors,
provided, if wall studs or framing are not
available.
WIRING
Note: This range hood must be properly
grounded. The unit should be installed by a
qualified electrician in accordance with all
applicable national and local electrical
codes.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of an electrical short circuit, grounding
reduces the risk of electric shock by providing
an escape wire for the electric current. This
appliance is equipped with a cord having a
grounding wire with a grounding plug. The
plug must be plugged into an outlet that is
properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding instructions are not completely
understood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualified
electrician install an outlet near the appliance.
Set the electrical power supply within the space covered by the decorative flues.
Position an electrical outlet at a maximum distance of 33-7/16” (85 cm) from where
the lead exits from the hood (see illustration alongside). Make sure this does not
interfere with the decorative flues (where the flue touches the wall).
Fit the plug into the outlet.
33-7/16”
(85cm)
max
MOUNTING
SCREWS
(4,8x38mm)

- 8 -
Exterior or In-Line
blower

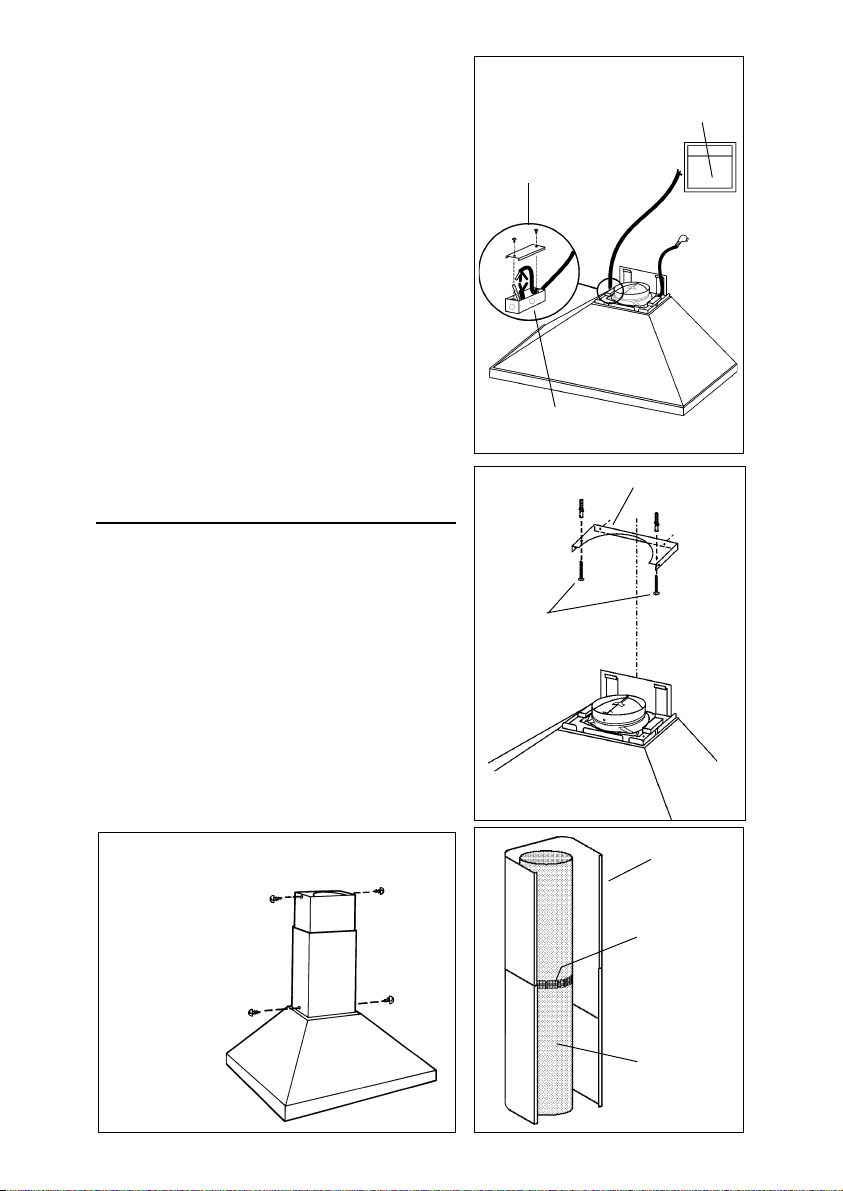

Blower connection at hood:
1. Run 2-wire plus ground power cable from
the Exterior or In-Line Blower to the hood’s
wiring box marked “motor connection”.
2. Remove the cover from the wiring box and
remove one knockout.
3. Feed 6” of cable through the knockout
opening and secure the cable to the wiring
box with an appropriate connector.
4. Make electrical connections at the hood.
Connect white-to-white, red-to-black and
green-to-ground.
5. Replace the wiring box cover and screws.
make sure wires are not pinched between
the cover and box.
Exterior or In-line blower connection:
1. Make electrical connections at the exterior
or in-line blower (see instructions provided
with the exterior or in-line blower).
Power connection at hood:
1. Plug the power cord into the electrical wall
receptacle.
8" ROUND
METAL DUCT
DECORATIVE
FLUE
DUCT TAPE

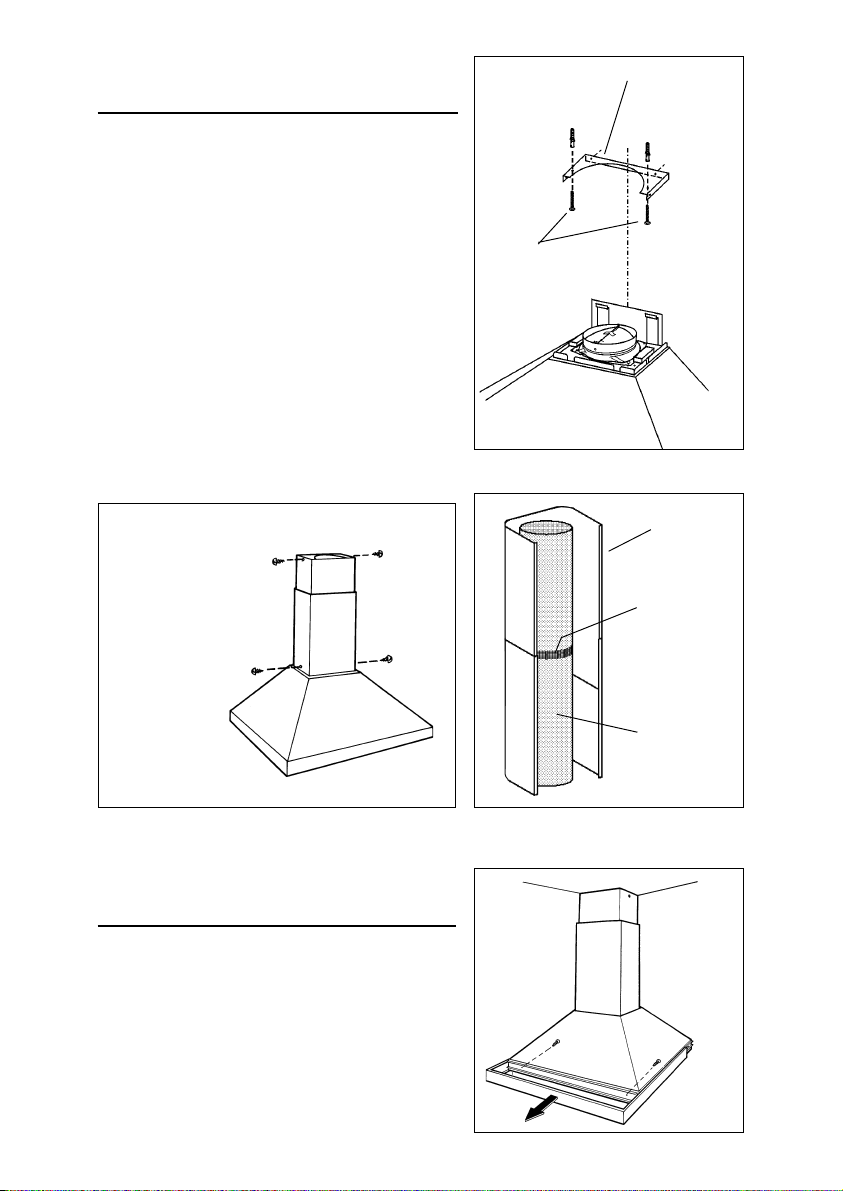

CONNECT DUCTWORK
1. Use mounting screws (4,8x38mm) and wall
anchors to secure flue mounting bracket
to the ceiling or wall as shown.
2. Use 8" round metal duct to connect the
discharge collar on the hood to the
ductwork above.
3. Use duct tape to make all joints secure
and air tight.
4. Connect the upper flue to the flue mounting
bracket with mounting screws (3,9x9,5mm)
provided.
5. Slide the lower flue downward, until it fits
properly around hood.
6. Secure lower flue to hood with mounting
screws (3,9x9,5mm) provided.
FLUE MOUNTING
BRACKET
MOUNTING
SCREWS
(4,8x38mm)
FASTEN FLUE TO
HOOD & FLUE
MOUNTING BRACKET
WITH MOUNTING
SCREWS
(3,9x9,5mm)
BLOWER CONNECTION AT HOOD
BOX MARKED
“MOTOR
CONNECTION”
CONNECT:
WHITE-TO-WHITE,
RED-TO-BLACK,
GREEN-TO-GROUND.

- 9 -

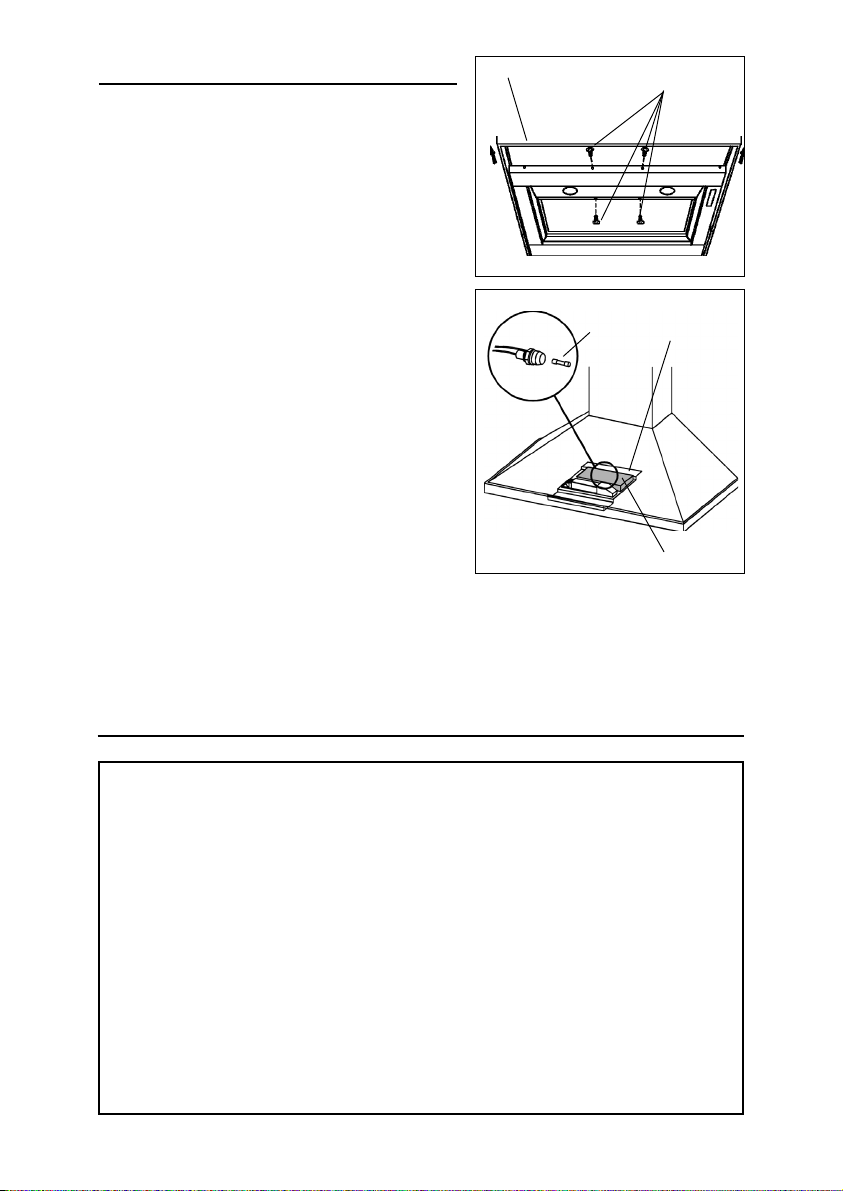

BOTTOM TRIM REPLACEMENT
1. Remove the two (2) screws from the inside
of the hood.
2. Remove trim by pulling it frontwards.
3. Slide new trim inward onto hood.
4. Replace the two screws removed in step 1
above.
MAINTENANCE

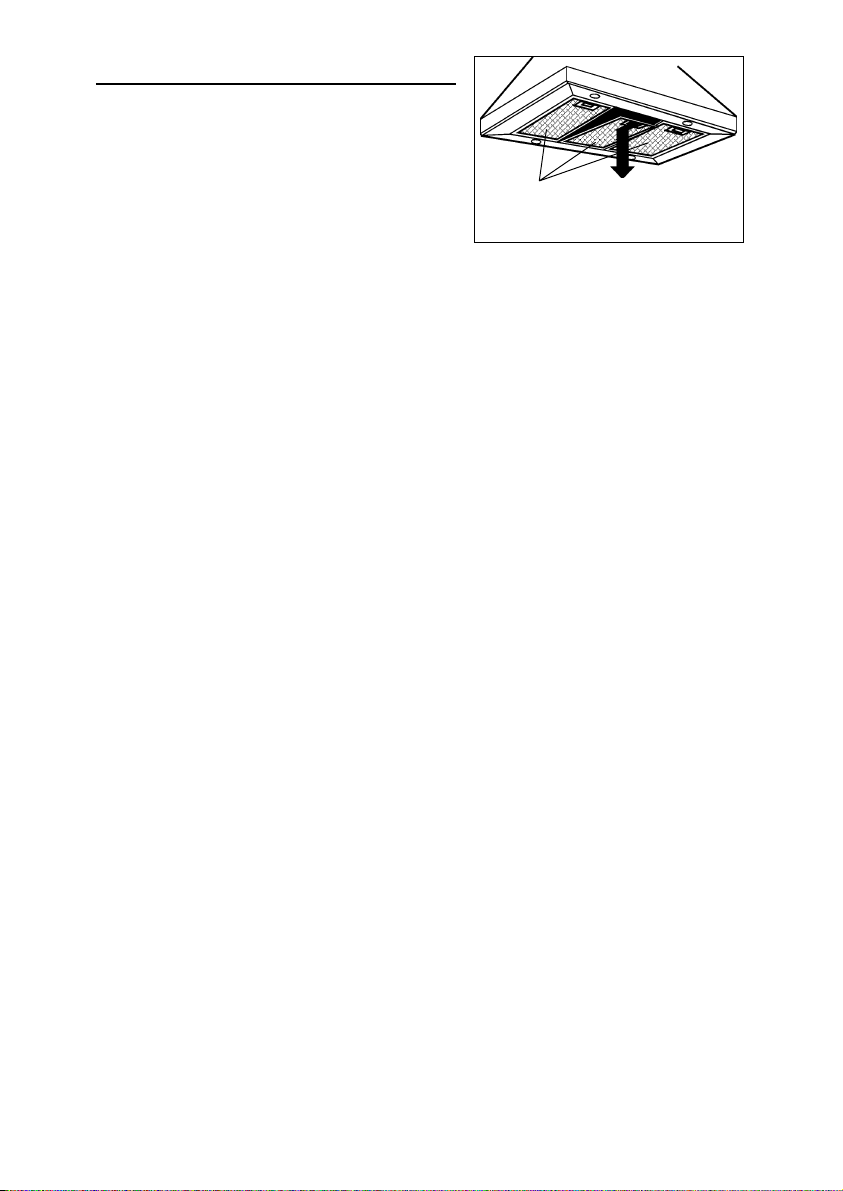

Grease Filters
The grease filters should be cleaned
frequently. Use a warm detergent solution.
Grease filters are dishwasher safe.
Remove filters by pushing filters towards the
back of hood and rotating filters downward.
Hood Cleaning
Stainless steel is one of the easiest materials to keep clean. Occasional care will
help preserve its fine appearance.
Cleaning tips:
OHot water with soap or detergent is all that is usually needed.
OFollow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth
to avoid water marks.
OFor discolorations or deposits that persist, use a non-scratching household
cleanser or stainless steel polishing powder with a little water and a soft cloth.
OFor stubborn cases, use a plastic scouring pad or soft bristle brush together
with cleaser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.
ODO NOT allow deposits to remain for long periods of time.
ODO NOT use ordinary steel wool or steel brushes. Small bits of steel may
adhere to the surface causing rust.
ODO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds
to remain in contact with stainless steel for extended periods. Many of these
compounds contain chemicals which may be harmful. Rinse with water after
exposure and wipe dry with a clean cloth.
Painted surfaces should be cleaned with warm water and mild detergent only.
GREASE FILTERS

- 10 -
OPERATION
Controls
The hood is operated using the slide controls
under the front edge of the hood.
The light switch turns the halogen lights on
and off.
The blower on / off switch turns the blower
on to the running speed set by the blower
speed control. The blower must be turned on
and off using this switch.
The blower speed control changes the run-
ning speed of the blower. It is infinitely
adjustable from low to high speed.
The pilot lamp lights up whenever the blower
is on.
HEAT SENTRY™
Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.
WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.
LIGHT
SWITCH
PILOT
LAMP
BLOWER
SPEED
CONTROL
BLOWER
ON / OFF
SWITCH
RING NUT
BULB
HALOGEN BULBS
This range hood requires two halogen bulbs
(max 20W, 12V, TYPE MR16 bulb shielded,
GU 5.3 Base).
ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERATIONS ON THE APPLIANCE.
To change bulbs:
1. Slacken the ring nut in an anticlockwise
direction.
2. Remove the bulb by pulling sideward (Do not rotate). CAUTION: BULB MAY
BE HOT!
3. Replace with a bulb of the same type.

- 11 -
FUSE REPLACEMENT
SWITCH OFF THE ELECTRICITY SUPPLY.
Remove the grease filters.
Remove trim by pulling it forward.
Remove the electrical box support screws.
Open the electrical box.
Replace with the same type of fuse (5x20mm,
4A, 125V). ELECTRICAL
BOX
SUPPORT
FUSE
ELECTRICAL BOX
TRIM ELECTRICAL BOX
SUPPORT SCREWS
WARRANTY
ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS
Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free
from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found
to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT
BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does
not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence,
accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recom-
mended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not
allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S
SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated below,
(b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of
requesting warranty service, you must present evidence of the original purchase date.
In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.BestRangeHoods.com

- 12 -
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENTS
POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU
DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES:
1. N’utilisezcet appareil quecomme cela est indiquépar le constructeur.Si vous avez des
problèmes,contactezlefabriquantàl’adresseouaunumérodetéléphoneindiquésdans
lagarantie.
2. Avantde pourvoir à l’entretienou au nettoyage devotre appareil, éteignez-le autableau
descommandesoubloquezletableaudescommandesafind’éviterdelemettreenmarche
accidentellement.Sivousnepouvezpasbloquerle système permettant d’éteindre votre
appareil,appliquezunavertissementextérieurd’unefaçonsure,commeparexempleun
panneau,sur le tableau des commandes.
3. L’assemblageet la connexionélectrique doivent être faitspar des personnes qualifiées
enrespectantles normes etrèglementsen vigueur, y comprisles normes et règlements
concernantlespossibilités d’incendie.
4. Ilestindispensablequ’ily aitsuffisammentd’airpourquela combustionetl’évacuationdes
gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez
lesindicationsdonnées parlefabricantdubrûleurainsi quelesnormesdesécurité comme
cellesquisontpubliées par l’Association Nationale pourlaProtectioncontrelesIncendies
NationalFireProtectionAssociation(NFPA)etlaAmericanSocietyforHeating,Refrigeration
andAirConditioningEngineers(ASHRAE), et les autorités localesenmatièredenormes.
5. Quandvous coupez oupercez des trousdans le murou le plafond, n’abîmez pas les fils
électriquesou autres.
6. Leventilateur canalisé doit toujours évacuerl’air vers l’extérieur.
7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.
8. Afinde diminuer toutrisque d’incendie n’utilisezque des conduitsen métal.
9. Votre appareil doit être relié à la terre.
ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:
A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu
sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos
casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.
B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées
ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises “Jubilé”,
Steack au poivre flambé).
C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse
s’accumule sur le ventilateur ou sur le filtre.
D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson
dont la taille est appropriée à la surface de votre élément de cuisson.
AVERTISSEMENTS
POURREDUIRE LESRISQUESDEDOMMAGESAUXPERSONNESAUCASOÙVOTRE
CUISINIEREPRENDRAITFEU,OBSERVEZLESINSTRUCTIONSSUIVANTES:*
1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU
- Vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une
violente explosion de vapeur.
SEULEMENT POUR UTILISATION DOMESTIQUE
!
!

- 13 -
4. Utilisez un extincteur SEULEMENT si:
A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le
mode d’emploi.
B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé.
C. Vous êtes en train d’avertir les pompiers.
D. Vous avez la possibilité d’essayer d’éteindre l’incendie en ayant le dos tourné vers
une issue.
* D’après les “Suggestions concernant la Sécurité contre les incendies des cuisines”
publiées par NFPA.
ATTENTION
1. Pour usage intérieur seulement.
2. Pour réduire tout risque d’incendie et pour évacuer correctement l’air, assurez-vous de
prévoir un conduit de ventilation extérieur.Ne videz pas l’air dans les espaces limités
par des murs ou des plafonds, les combles, les passages étroits ou les garages.
3. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.
4. Évitez d’utiliser des aliments pouvant s’enflammer sous la Range Hood.
5. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou qui peuvent exploser.
6. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, évitez que les sprays pour murs secs, la poussière de construction
entrent en contact avec la partie électrique.
7. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s’il est
surchauffé. Le moteur se remettra en marche lorsqu’il se sera refroidi. Si le moteur
continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.
8. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une
distance minimum de 24” et à une distance maximum de 30” au-dessus du plan de
cuisson.
9. Vu que cette hotte est grande et lourde, il est recommandé de confier l’installation de
cette hotte à deux personnes.
10. Ce produit est doté d’un thermostat qui active automatiquement le moteur. Pour réduire
le risque de dommages et éviter l’activation accidentelle, positionner l’interrupteur du
panneau de service sur la position OFF et bloquer le panneau de service ou mettre un
avertissement externe, par exemple une plaquette.
11. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples informations et exigences.
12. Pour diminuer les dangers d’incendie ou de choc électrique, installer cette hotte de
cuisine uniquement parmi les modèles de ventilateurs externe “Best de Broan” modèles
EB6, EB9, EB12, ou EB15, ou ventilateurs “In-Line, Best de Broan” Modèles ILB3,
ILB6, ILB9, ou ILB11. On ne peut pas utiliser d’autres ventilateurs (Les ventilateurs
sont vendus séparément).
!

- 14 -
ETRIERS
D’ASSEMBLAGE
ETRIER DE
SUPPORT
10 CHEVILLES
CONDUIT
DECORATIVE
10 VIS
D’ASSEMBLAGE(4,8x38mm
Tête ronde)
4 VIS D’ASSEMBLAGE
(3,9x9,5mm Tête
ronde)
4 VIS D’ASSEMBLAGE
(3,9x9,5mm Tête
ronde - Noire)
PREPAREZ LA HOTTE
Enlever la hotte dans l’emballage et controller le
contenu.
Vous devez recevoir :
1 - Hotte
1 - Conduit décoratif
1 - Étrier de support
1 - Sachet (B080810578) avec:
2 - Étriers d’assemblage
10 - Vis d’assemblage (4,8 x 38mm Tête ronde)
4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde)
4 - Vis d’assemblage (3,9 x 9,5mm Tête ronde - Noire)
10 - Chevilles
1 - Instructions pour l’installation

- 15 -
DE 24”(61cm) À 30”
(76cm) AU-DESSUS
DU PLAN DE CUISSON
TUYAU ROND
DE 10”
HOTTE
CONDUIT
DÉCORATIF
TUYAU
ROND DE 8”

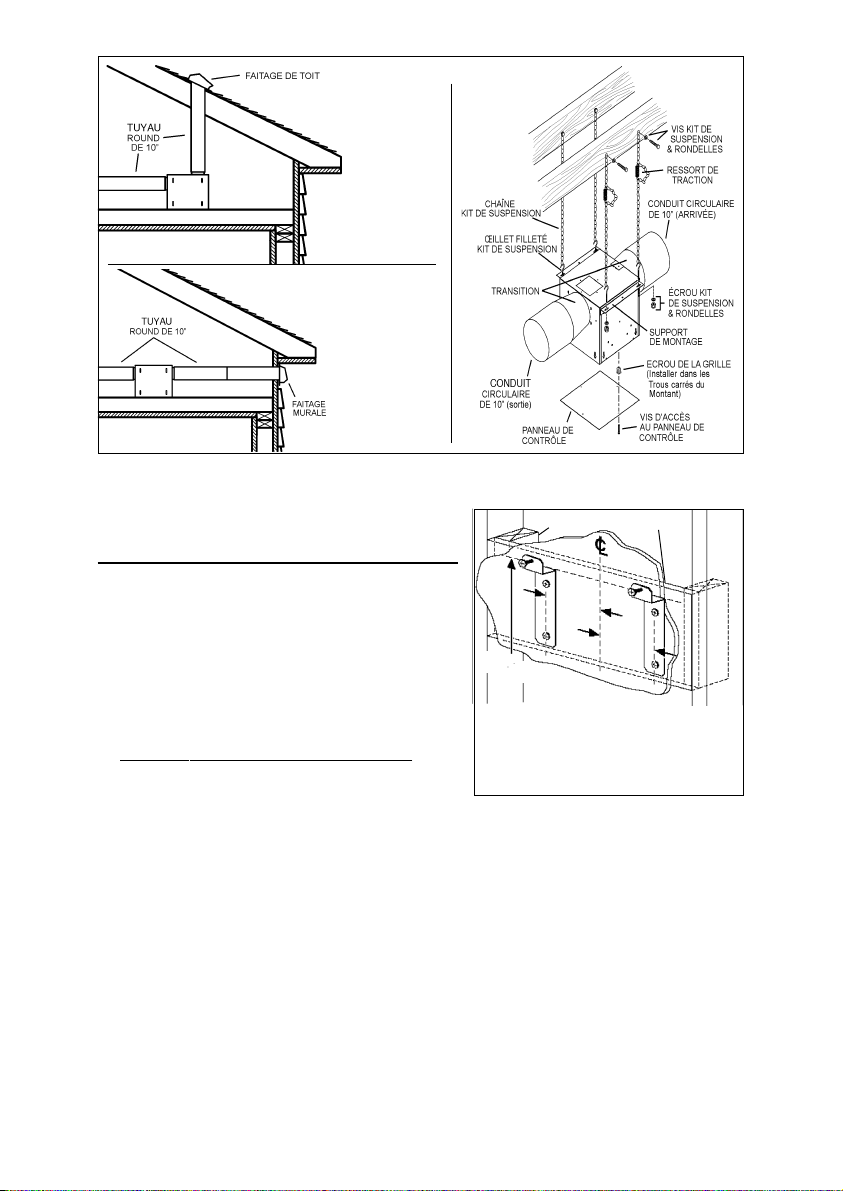

CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE”
ATTENTION: avec cette hotte, on peut utiliser soit un ventilateur externe soit
“In-Line”. La hotte KEX42 doit être installée avec un ventilateur des modèles
suivants EB6, EB9, EB12, EB15, ILB3, ILB6, ILB9, ou ILB11 uniquement. On
ne peut pas utiliser d’autres ventilateurs (les ventilateurs sont vendus
séparément).
Le ventilateur doit être compris dans la liste UL pour l’utilisation au Canada et
aux USA et approuvée pour l’utilisation avec un “dispositif de contrôle de la
vitesse” à l’état solide, dont les données sur la plaque sont 120V, 60 Hz, 6.0 A
max.
INSTALLATION DU SYSTEME D’EVACUATION
NOTE: Pour réduire les risques d’incendie n’utiliser que des conduits métalliques.
1. Choisir l’emplacement où le ventilateur externe ou le ventilateur “In-Line” sera
monté. Voir les illustrations ci-dessous pour le choix de l’emplacement et les
éventuelles restrictions à suivre.
2. Un conduit d’évacuation étroit et court rendra la hotte plus performante.
3. Des conduits d’évacuation longs, avec des coudes et des raccords rendront la
hotte moins efficace. Les utiliser le moins possible. En cas de conduits
d’évacuation longs on utilisera un diamètre supérieur.
4. Après avoir installé le ventilateur externe ou le ventilateur “In-Line”, raccorder le
tuyau métallique rond dans le sens de l’emplacement de la hotte. Utiliser du
chaterton pour fermer hermétiquement les joints entre les tuyaux.
5. Dans le modèle 414, il faut un tuyau d’un diamètre de 8” à 10” .Pour obtenir de
bons résultats il faut installer la transition le plus près possible de la hotte
OK
OK
SUGGESTIONS POUR LE MONTAGE
VENTILATEUR EXTERNE
ATTENTION: NE PAS INSTALLER
SOUS L’AVANT-TOIT D’UNE
MAISON A UN ETAGE
VENTILATEUR
EXTERNE
VENTILATEUR
EXTERNE
TRANSITION
DE 8” à 10”
(de 20cm à
25cm)
COUDE
ROND
DE 8”
TUYAU
ROND
DE 10”

- 16 -
de 39
1
/
16
î Ú 45
1
/
16
î au-
dessus du plan de
cuisson
CADRE POUR LE MUR
3-3/4î
3-3/4î
391/16"= si la distance entre la hotte et le
plan de cuisson c’est de 24”
451/16"= si la distance entre la hotte et le
plan de cuisson c’est de 30”
INSTALLATION DES ETRIERS
D’ASSEMBLAGE
1. Construisez un cadre en bois pour le mur
dont les vis-pivot ne dépassent pas.
Assurez-vous:
a) que le cadre est centré au-dessus de
l’emplacement de l’installation.
b) la hauteur du cadre permettra que les
étriers d’assemblage soient fixés au
cadre en respectant les dimensions
indiquées.
2. Après avoir terminé la surface du mur, fixez
les étriers d’assemblage au cadre en
respectant les dimensions qui sont
indiquées.
VENTILATEUR IN-LINE

- 17 -
TROUS RECTANGULAIRES
VIS
D’ASSEMBLAGE
(4,8x38mm)
VIS DE REGLAGE EN
PROFONDEUR
VIS D’ASSEMBLAGE
(4,8x38mm)
VIS DE
REGLAGE EN
HAUTEUR
INSTALLATION DE VOTRE HOTTE
1. Accrochez votre hotte aux étriers par les
trous rectangulaires qui se trouvent
derrière votre hotte. Les trous sont plus
grands que les étriers afin de vous
permettre d’ajuster le tout horizontalement.
Le fond de votre hotte devrait être à entre
24” et 30” au-dessus de la surface de
cuisson.
2. Les vis de réglage en hauteur permettent
de régler verticalement. Les vis de réglage
en profondeur permettent de régler
horizontalement.
3. Fixez votre hotte avec des vis
d’assemblage (4,8x38mm). Utilisez des
chevilles pour mur à sec, qui vous sont
fournies, si vous ne trouvez pas les vis-
pivot ou le cadre.
ETRIERS
PLANCHEDEBOIS
POURL'ADAPTATION

- 18 -
Branchement du ventilateur à la hotte :
1. Tirer un câble à 2 fils avec la terre du
ventilateur externe (ou ventilateur “In-
Line”) vers le tableau de l’installation
électrique de la hotte portant la mention
«motor connection».
2. Enlever le couvercle du tableau électrique
et enlever un knockout.
3. Alimenter le knockout par un câble de 6”
de diamètre et fixer le câble au tableau
électrique par un raccord approprié.
4. Faire le branchement électrique à la hotte.
Raccorder le blanc avec le blanc, le rouge
au noir et le vert à la terre.
5. Remettre le couvercle sur le tableau
électrique et en revissant s’assurer que
les fils n’ont pas été pincés entre le
couvercle et le tableau.
Branchement du ventilateur externe ou «in-
Line» :
1. Effectuer les branchements électriques
sur le ventilateur externe ou “In-Line” (Voir
la notice jointe)
Branchement du courant à la hotte :
1. Mettre la fiche dans laprise femelle.
INSTALLATION ELECTRIQUE
Remarque: Ce modèle de hotte doit être
relié à la terre correctement. Cet article
devrait être installé par un électricien
qualifié selon les lois nationales et locales
en matière d’électricité.
INSTRUCTIONS POUR LA MISE A LA TERRE
Cet appareil doit être relié à la terre. En cas
de court-circuit, la mise à la terre réduit le
risque de décharge électrique en fournissant
un câble permettant au courant d’être dévié.
Cet appareil est équipé d’un cordon ayant un
câble de mise à la terre avec une fiche de
mise à la terre. La fiche doit être branchée dans une prise de courant correctement
installée et mise à la terre.
ATTENTION - Une mise à la terre incorrecte peut entraîner un risque de décharge
électrique.
Consulter un électricien spécialisé si les instructions de mise à la terre ne sont
pas tout à fait compréhensibles ou en cas de doute sur le fait de savoir si l’appareil
est correctement relié à la terre.
Ne pas utiliser de prolongation. Si le cordon d’alimentation est trop court, demander
à un électricien agréé d’installer une prise de courant près de l’appareil.
Régler l’alimentation électrique dans l’espace couvert par le conduit décoratif.
Placer la prise femelle à une distance maximum de 33-7/16” (85 cm) de l’endroit
où le plomb sort de la hotte (voir l’illustration ci-contre). S’assurer qu’il n’y ait pas
d’interférence avec le conduit décoratif (à l’endroit où la gaine touche le mur).
Mettre la fiche dans la prise femelle.
Ventilateur externe ou
«In-Line»
33-7/16”
(85cm)
max
BRANCHEMENT DU VENTILATEUR
À LA HOTTE
BRANCHER:LE BLANC
AVEC LE BLANC, LE
ROUGE AVEC LE NOIR ET
LE VERT à LA TERRE
TABLEAU PORTANT
INSCRIPTION “MOTOR
CONNECTION”

- 19 -
CONNEXION DU SYSTEME
D’EVACUATION
1. Attachez l’étrier de support au plafond ou
mur au moyen des vis d’assemblage
(4,8x38mm) et des chevilles comme cela
est indiqué.
2. Reliez le collier d’évacuation qui se trouve
sur votre hotte au système de conduction
qui se trouve au-dessus au moyen d’un
tuyau rond en métal de 8”.
3. Utilisez un ruban pour tuyauterie afin de
rendre toutes les jonctions sures et
étanches.
4. Reliez le conduit décoratif supérieur à
l’étrier au moyen des vis d’assemblage
(3,9x9,5mm) qui vous sont fournies.
5. Faites glisser le conduit décoratif inférieur
vers le bas, jusqu’à ce qu’il adhère
correctement autour de la hotte.
6. Fixez le conduit décoratif à votre hotte au
moyen des vis d’assemblage (3,9x9,5mm)
qui vous sont fournies.
ATTACHEZ LE
CONDUIT DECORATIF
À VOTRE HOTTE ET A
L’ÉTRIER DE SUPPORT
AU MOYEN DES VIS
D’ASSEMBLAGE
(3,9x9,5mm)
REMPLACEMENT DU REBORD
DU BAS
1. Enlevez les deux (2) vis de l’interiéur de
votre hotte.
2. Enlevez le rebord en le tirant vers l’avant.
3. Faites glisser un nouveau rebord sur votre
hotte.
4. Remettez les deux vis que vous aviez
enlevées au paragraphe 1.
ETRIER DE
SUPPORT
VIS
D’ASSEMBLAGE
(4,8x38mm)
CONDUIT
DÉCORATIF
RUBAN POUR
TUYAUTERIE
TUYAU ROND EN
METAL DE 8”

- 20 -
ENTRETIEN
Filtres anti-graisse
Les filtres anti-graisse doivent être nettoyés
fréquemment. Utilisez une solution contenant
un détergent tiède. Les filtres anti-graisse
peuvent être lavés au lave-vaisselle.
Enlevez les filtres en les poussant vers
l’arrière de votre hotte et en les faisant tourner
vers le bas.
Nettoyage de votre hotte
L’acier inoxydable est une des matières les plus faciles à nettoyer. Un entretien
de temps en temps permettra de le conserver en parfait état. Conseils pour le
nettoyage:
OEau chaude et savon ou détergent est tout ce qui est normalement nécessaire.
OAprès chaque nettoyage, rincez bien à l’eau claire. Essuyez avec un chiffon
propre et doux afin d’éviter les taches d’eau.
OSi des décolorations ou des dépôts persistent, utilisez un nettoyant domestique
non abrasif ou de la poudre pour l’acier inoxydable et un peu d’eau et un
chiffon doux.
ODans les cas difficiles, utilisez une éponge en plastique ou une brosse douce
avec du nettoyant et de l’eau. Frottez légèrement en suivant la direction du
polissage ou du “grain” de l’acier inoxydable. Evitez de frotter trop fort afin de
ne pas abîmer la surface.
ONE LAISSEZ PAS les taches trop longtemps.
ON’UTILISEZ PAS de laines d’acier ordinaires ou des brosses en acier. Des
débris d’acier pourraient adhérer à la surface et causer de la rouille.
ONE PERMETTEZ PAS que des solutions salées, des désinfectants, des
blanchissants ou des produits nettoyants restent en contact avec l’acier pendant
longtemps. Beaucoup de ces produits contiennent des produits chimiques qui
pourraient causer des dommages. Rincez à l’eau immédiatement s’ils entrent
en contact et essuyez avec un chiffon humide.
Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un
détergent doux seulement.
FILTRES ANTI-GRAISSE
