Beyerdynamic TG 100 Beltpack Set User manual

TG 100 Beltpack Set
DRAHTLOSSYSTEM MIT TASCHENSENDER
WIRELESS SYSTEM WITH BELTPACK TRANSMITTER
SISTEMA WIRELESS CON TRASMETTITORE TASCABILE
Bedienungsanleitung
Operating Instructions
Istruzioni per l’uso

deutsch
TG 100 – Inhalt 3
1. Sicherheitsinformationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
1.1 Taschensender TG 100B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
1.2 NiMH-Akkus, Batterien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
1.3 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
2. Diversityempfänger TG 100R . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
2.1 Bedien- und Kontrollelemente . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7
2.2 Inbetriebnahme des Empfängers . . . . . . . . . . . . . . . . . . . . . . . . Seite 9
3. Taschensender TG 100B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10
3.1 Bedien- und Kontrollelemente . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10
3.2 Inbetriebnahme des Taschensenders. . . . . . . . . . . . . . . . . . . . . . Seite 11
3.3 Hinweise für den störungsfreien Betrieb . . . . . . . . . . . . . . . . . . . Seite 12
4. Problemlösung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13
5. Ausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14
6. Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14
7. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15
8. Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16
9. Zulassung und Anmeldepflicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

TG 100 – Sicherheit
4
Sie haben sich für das Drahtlossystem TG 100 von beyerdynamic entschieden. Vielen Dank für Ihr Ver-
trauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetrieb-
nahme aufmerksam durch.
Das System TG 100 arbeitet mit 8 einstellbaren Frequenzen im VHF-Frequenzbereich und ist in zwei Set-
Varianten und verschiedenen Frequenzbereichen erhältlich:
1. Diversityempfänger und Handsender
2. Diversityempfänger und Taschensender inklusive Headset
1. Sicherheitsinformationen
1. Bitte lesen Sie diese Anweisungen.
2. Bitte bewahren Sie diese Anweisungen auf.
3. Bitte beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Montieren Sie das Gerät nicht neben Hitzequellen wie Heizkörpern, Wärmespeichern, Öfen oder
anderen Geräten (auch Leistungsverstärkern), die Hitze abstrahlen.
8. Nehmen Sie keine Veränderungen am Netzstecker dieses Gerätes vor.
9. Sichern Sie das Netzkabel gegen Einquetschen oder Abknicken, insbesondere am Gerät selbst
sowie an dessen Netzstecker.
10. Verwenden Sie nur das vom Hersteller benannte Zubehör für dieses Gerät.
11. Trennen Sie das Gerät vom Stromnetz, wenn ein Gewitter aufkommt oder wenn Sie es voraus-
sichtlich für längere Zeit nicht verwenden werden.
12. Alle Wartungsarbeiten müssen von hierfür qualifizierten Servicemitarbeitern durchgeführt wer-
den. Eine Wartung ist erforderlich, wenn das Gerät selbst oder dessen Netzkabel beschädigt
wurde, Flüssigkeiten oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder starker
Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß arbeitet oder es heruntergefallen ist.
Haftungsausschluss
• Die Firma beyerdynamic GmbH & Co. KG übernimmt keine Haftung für Schäden am Produkt oder
Verletzungen von Personen aufgrund unachtsamer, unsachgemäßer, falscher oder nicht dem vom
Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.
Standort
• Das Gerät muss so aufgestellt werden, dass der Netzanschluss, Steckernetzteil und alle Anschlüsse
auf der Rückseite des Gerätes leicht zugänglich sind.
• Wenn Sie das Gerät an einen anderen Ort transportieren, achten Sie darauf, dass es ausreichend
gesichert ist und niemand durch ein eventuelles Herunterfallen oder Stoßen am Gerät verletzt wer-
den kann.
Brandschutz
• Stellen Sie niemals offene Brandquellen (z.B. Kerzen) auf das Gerät.
Feuchtigkeit / Wärmequellen
• Setzen Sie das Gerät niemals Regen oder hoher Feuchtigkeit aus. Installieren Sie es daher nicht in
unmittelbarer Nähe von Swimming Pools, Duschanlagen, feuchten Kellerräumen oder sonstigen
Bereichen mit außergewöhnlich hoher Luftfeuchtigkeit.
• Stellen Sie niemals mit Flüssigkeiten gefüllte Gegenstände (z.B. Vasen oder Trinkgläser) auf das
Gerät. Flüssigkeiten in den Geräten können einen Kurzschluss verursachen.

TG 100 – Sicherheit 5
deutsch
• Installieren und betreiben Sie das Gerät auch niemals in unmittelbarer Nähe von Heizkörpern,
Beleuchtungsanlagen oder anderen wärmeerzeugenden Geräten.
Anschluss
• Verlegen Sie alle Kabel stets so, dass sie nicht durch scharfe Gegenstände geknickt oder gar durch-
getrennt werden können.
• Verlegen Sie alle Anschlusskabel so, dass niemand darüber stolpern und sich verletzen kann.
• Schalten Sie bei allen Arbeiten an den Ein- und Ausgängen die Stromzufuhr aus.
• Überprüfen Sie, ob die Anschlusswerte mit der vorhandenen Netzstromversorgung übereinstimmen.
Bei Anschluss des Systems an die falsche Stromversorgung können ernsthafte Schäden entstehen.
Eine falsche Netzspannung kann das Gerät und Steckernetzteil beschädigen oder einen elektri-
schen Schlag verursachen.
• Beachten Sie, dass für verschiedene Netzspannungen entsprechende Steckernetzteile erforderlich
sind.
Siehe hierzu folgende Tabelle:
• Wenn durch das Gerät eine Sicherung defekt oder ein Kurzschluss verursacht wurde, nehmen Sie
es vom Netz und lassen Sie es überprüfen und reparieren.
• Fassen Sie das Steckernetzteil nicht mit nassen Händen an. An den Kontaktstiften darf sich kein
Wasser oder Staub befinden. In beiden Fällen könnten Sie einen elektrischen Schlag erleiden.
• Das Netzkabel muss fest angeschlossen sein. Ist es lose, besteht Brandgefahr.
• Ziehen Sie das Steckernetzteil immer am Stecker vom Netz und/oder vom Gerät - niemals am Kabel.
Das Kabel könnte beschädigt werden und einen elektrischen Schlag oder Brand verursachen.
• Setzen Sie das Gerät nicht ein, wenn das Steckernetzteil beschädigt ist.
• Wenn Sie defektes oder ungeeignetes Zubehör anschließen, kann das Gerät beschädigt werden.
Verwenden Sie daher nur die von beyerdynamic lieferbaren oder empfohlenen Steckernetzteile.
• Zum Trennen des Gerätes vom Netz ziehen Sie den Netzstecker aus der Netzsteckdose.
Reinigung
• Reinigen Sie das Gerät nur mit einem leicht feuchtem oder trockenem Tuch. Verwenden Sie nie-
mals Lösungsmittel, da diese die Oberfläche beschädigen.
Fehlerbeseitigung / Reparatur
• Öffnen Sie nicht eigenmächtig das Gerät.
• Überlassen Sie alle Servicearbeiten nur autorisiertem Fachpersonal.
1.1 Taschensender TG 100B
• Schützen Sie den Sender vor Feuchtigkeit, Herunterfallen und Schlag. Sie könnten sich oder an-
dere verletzen bzw. den Sender beschädigen.
• Schalten Sie den Sender vor dem Batteriewechsel aus.
• Ansteckmikrofone sind zum Teil sehr klein. Beim versehentlichen Verschlucken besteht Er-
stickungsgefahr. Halten Sie solche Mikrofone daher immer fern von Kleinkindern.
Spannung Netzstecker nach Standard
110 bis 125 V UL817 und CSA C 22.2 Nr. 42.
220 bis 230 V CEE 7 Seite VII, SR Abschnitt 107-2-D1/IEC 83 Seite C4.
240 V BS 1363 (1984): “Specification for 13A fused plugs and switched and un-switched socket
outlets.”

TG 100 – Sicherheit
6
1.2 NiMH-Akkus, Batterien
• Die Hand- und Taschensender des TG 100 Systems können nur mit AA (LR6) Mignon Alkalinebat-
terien oder baugleichen NiMH-Akkus betrieben werden.
• Die handelsüblichen Alkalinebatterien können Längentoleranzen von 2-3 mm haben. Achten Sie
daher beim Austausch der Batterien auf guten Kontakt.
• Wenn Sie den Sender für Wochen oder Monate nicht benutzen, entfernen Sie bitte Akkus/Batterien.
Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Leiterbahnen und Bauteile
zerfressen. Eine Reparatur ist dann nicht mehr möglich. In diesem Fall entfallen alle Garantiean-
sprüche. Auch die Bezeichnung „Leak proof“ auf Akkus/ Batterien ist keine Garantie gegen Aus-
laufen.
• Nehmen Sie die Batterien/Akkus niemals auseinander. Die enthaltene Akkumulatorsäure schädigt
Haut und Kleidung.
• Bei Missbrauch oder nicht ordnungsgemäßen Gebrauch können die Akkus auslaufen. In extremen
Fällen besteht die Gefahr von: Explosion, Hitze-, Feuer-, Rauch- oder Gasentwicklung.
• Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichem aus.
1.3 Entsorgung
• Wenn Sie den Sender entsorgen, entfernen Sie die Batterien bzw. Akkus.
• Altbatterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können.
• Entsorgen Sie verbrauchte Batterien und Akkus immer gemäß den geltenden Entsorgungsvor-
schriften. Werfen Sie Batterien oder Akkus weder ins Feuer (Explosionsgefahr) noch in den Rest-
müll. Bitte geben Sie die Batterien / Akkus im Handel oder an den Recyclinghöfen der Kommunen
ab. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben. Bitte werfen Sie nur entladene
Batterien in die aufgestellten Behälter.
• Wie Sie die Batterien / Akkus dem Gerät entnehmen, finden Sie im Abschnitt „Batterien einlegen/
wechseln“.
• Alle Batterien und Akkus werden wieder verwertet. So lassen sich wertvolle Rohstoffe wie Eisen,
Zink oder Nickel wieder gewinnen.
• Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushalts-
abfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem
Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

deutsch
TG 100 – Empfänger 7
2. Diversityempfänger TG 100R
2.1 Bedien- und Kontrollelemente
Vorderseite
Ausziehbare Antennen A und B für Diversitybetrieb, fest montiert.
Kanalwahlschalter. Insgesamt stehen 8 Kanäle (0 - 7) zur Verfügung.
Lautstärkeregler für Audioausgang.
LED-Anzeigen.
Linke LED:
Grün dauerleuchtend: HF-Verbindung vorhanden. Batteriezustand Sender in Ordnung.
Rot dauerleuchtend: HF-Verbindung vorhanden. Batteriespannung vom Sender zu niedrig (low batt).
Grün blinkend: Kanal/Frequenz belegt durch anderen Sender oder Funkdienst auf dieser Frequenz.
Aus: Kanal frei, aber kein Sender eingeschaltet.
Mittlere LED:
Grün: Audiosignal vorhanden.
Rot: Übersteuerung (Audio Peak).
Rechte LED:
Grün: Empfänger eingeschaltet (Power on).
   

Audioausgang, 6,35 mm Klinke.
Audioausgang, 3-pol. XLR.
Umschalter „Sound Switch“
Position „Vocals“: neutrale Stellung für Gesang oder beim Anschluss einer Gitarre
Position „Speech“: für verbesserte Sprachverständlichkeit z.B. bei Reden, Ansagen
Aussparung im Gehäuse als Zugentlastung für Kabel des Netzteils.
12 V DC-Anschluss für Netzteil.
Wichtig: Verwenden Sie nur die von beyerdynamic lieferbaren oder empfohlenen Steckernetzteile.
    

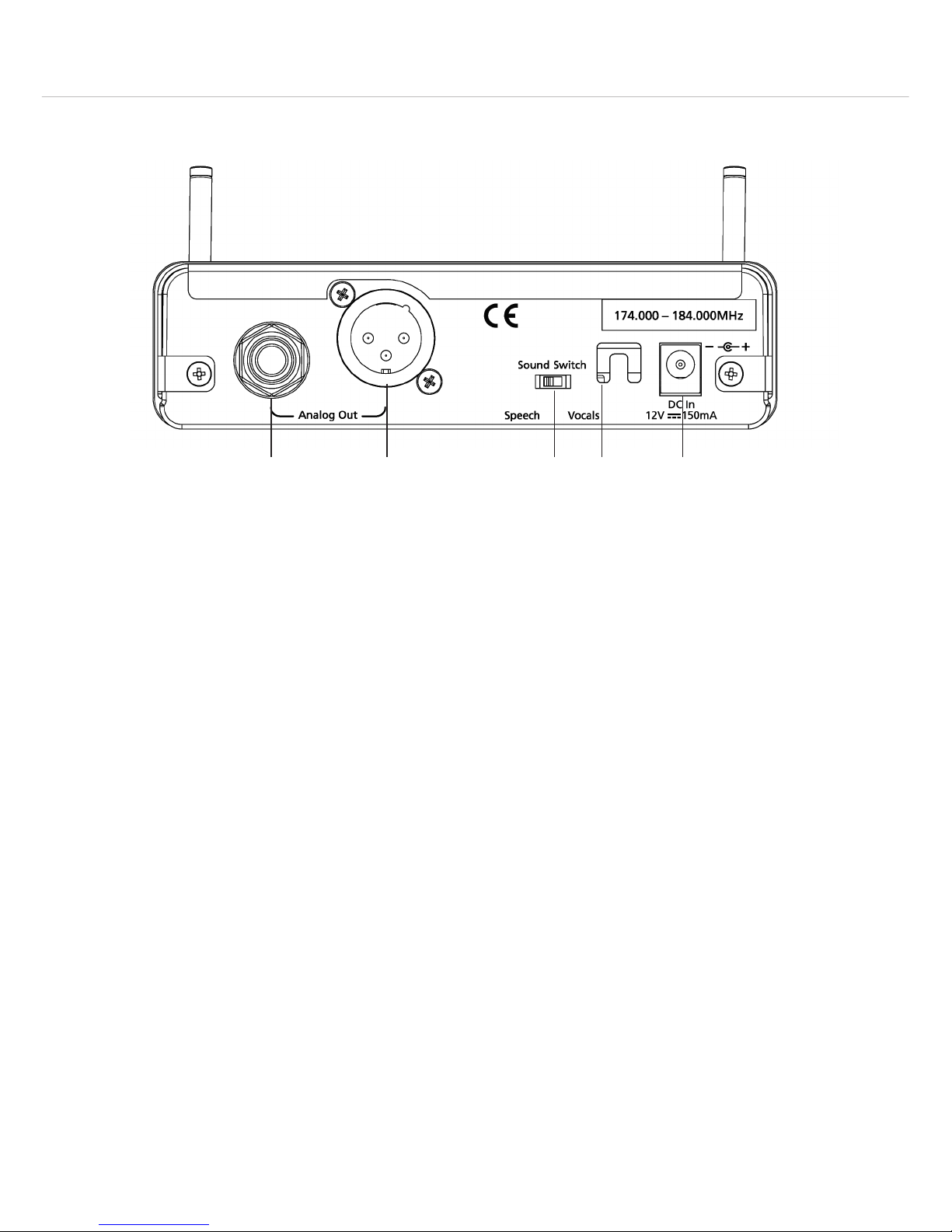

Rückseite
TG 100 – Empfänger
8

2.2 Inbetriebnahme des Empfängers
Empfänger positionieren
• Stellen Sie den Empfänger in dem Raum auf, in dem die Übertragung stattfindet.
• Stellen Sie den Empfänger so nahe wie möglich am Sender auf. Für einen optimalen Empfang ist
Sichtverbindung zwischen Sender und Empfänger anzustreben.
• Stellen Sie den Empfänger nicht unmittelbar neben digital gesteuerte Geräte.
Empfänger ans Netz anschließen
• Überprüfen Sie, ob die am Netzteil angegebene Netzspannung mit der Netzspannung am Einsatz-
ort übereinstimmt.
Vorsicht: Der Betrieb des Gerätes an einer anderen Netzspannung kann zu irreparablen Schäden am
Gerät führen.
• Schließen Sie das mitgelieferte Steckernetzteil am DC-Anschluss und an einer Netzsteckdose
an. Der Empfänger hat keinen separaten Ein-/Ausschalter und ist sofort betriebsbereit, was auch
durch die grün leuchtende rechte LED angezeigt wird. Verwenden Sie kein anderes Stecker-
netzteil als das von beyerdynamic mitgelieferte bzw. empfohlene Steckernetzteil.
• Um den Empfänger vom Netz zu trennen, ziehen Sie das Netzteil aus der Netzsteckdose.
Antennen ausziehen
• Die Antennen sind fest auf der Vorderseite des Empfängers montiert. Ziehen Sie die Antennen ganz
aus und richten Sie sie V-förmig nach außen aus (ca. 60° Winkel). Eine Auswerteelektronik wählt
jeweils die Antenne, die das bessere Signal liefert.
Empfänger an einen Mikrofoneingang anschließen
• Der Empfänger verfügt über symmetrische Audioausgänge.
• Verbinden Sie den symmetrischen XLR- bzw. Klinken-Ausgang mit dem symmetrischen Mikro-
foneingang am Mischpult oder Verstärker.
• Mit dem Lautstärkeregler  können Sie den Pegel des Audioausgangs an den Eingangspegel des
Verstärkers bzw. des Mischpults anpassen.
Wichtig:
Ist der Pegel zu hoch eingestellt, können Verzerrungen des Audiosignals auftreten. Ist der Pegel zu
niedrig eingestellt, kann neben dem Audiosignal ein Rauschen auftreten.
Für erste Versuche empfehlen wir die Mittelstellung (Werkseinstellung).
Kanal auswählen / wechseln
• Mit dem Kanalwahlschalter können Sie einen von 8 Kanälen (0 - 7) am Empfänger auswählen.
Prüfen Sie am Empfänger, ob der von Ihnen gewünschte Kanal frei von Störungen ist (linke
LED  darf nicht grün blinken bei ausgeschaltetem Sender).
Wichtig: Der Kanal des Empfängers muss mit dem des entsprechenden Senders übereinstimmen.
TG 100 – Empfänger 9
deutsch

TG 100 – Taschensender
10
3. Taschensender TG 100B
3.1 Bedien- und Kontrollelemente
4-pol. Mini-XLR-Einbaustecker (male) zum Anschluss vom Mikrofonen oder Instrumenten
LED zur Anzeige von Übersteuerungen
Ein-/Austaste
LED für Betriebsanzeige
Antenne, fest montiert
Batteriefachabdeckung
Empfindlichkeitsschalter Hi / 0 dB / Low
Batteriefach
Kanalwahlschalter
Gürtelclip









deutsch
TG 100 – Taschensender 11
3.2 Inbetriebnahme des Taschensenders
Batterien einlegen / wechseln
• Fassen Sie die Batteriefachabdeckung oben rechts
und links an den seitlichen Einbuchtungen an.
• Klappen Sie die Batteriefachabdeckung nach
unten.
• Legen Sie zwei Alkaline-Batterien, AA, 1,5 V oder
NiMH-Akkus gemäß den Symbolen im Batteriefach
ein.
• Klappen Sie die Batteriefachabdeckung wieder nach
oben. Magnetverschlüsse sorgen für einen sicheren
Halt.
Headset anschließen
• Im Lieferumfang ist ein Headset enthalten, welches Sie bei Bedarf an den 4-pol. Mini-XLR-Ein-
baustecker  anschließen können.
Ein-/Ausschalten
• Schalten Sie den Taschensender durch anhaltendes Drücken der Ein-/Austaste ein. Der Sender
ist betriebsbereit, wenn die LED für Betriebsanzeige grün leuchtet. Die linke LED  am Emp-
fänger leuchtet dauerhaft grün.
• Leuchtet die LED für Betriebsanzeige  des Senders dauerhaft rot, sind die Batterien leer. Am
Empfänger leuchtet die linke LED  dauerhaft rot. In diesem Fall sollten Sie die Batterien so
schnell wie möglich durch frische ersetzen bzw. die Akkus aufladen.
Kanal auswählen / wechseln
• Achten Sie darauf, dass Sender und Empfänger auf der gleichen Frequenz arbeiten. Schalten Sie
den Sender aus. Klappen Sie die Batteriefachabdeckung nach unten.
• Stellen Sie den Kanal des Senders mit einem kleinen Schraubendreher über den Kanalwahlschal-
ter im Batteriefach entsprechend dem Kanal des Empfängers (0 - 7) ein.
• Zum Ausschalten des Taschensenders halten Sie die Ein-/Austaste einige Sekunden gedrückt, bis
die grüne LED für Betriebsanzeige  erlischt.
Einstellung Empfindlichkeit
• Mit dem Empfindlichkeitsschalter („Gain“) kann die Empfindlichkeit für Nah- oder Fernbe-
sprechung eingestellt werden:
– Position „Low“ für laute Nahbesprechung bzw. bei Anschluss einer Gitarre.
– Position „Hi“ für Fernbesprechung.
– Position „0 dB“ für Standardbesprechung.
• Stellen Sie die Empfindlichkeit so ein, dass bei lauten Passagen am Empfänger die mittlere
LED wenn überhaupt, dann nur kurz rot aufleuchtet.
Befestigen des Gürtelclips
• Im Lieferumfang des Taschensenders ist ein Gürtelclip enthalten, mit dem Sie den Taschensender
an der Kleidung, am Gürtel, am Gitarrengurt usw. befestigen können.
• Sie können den Gürtelclip entfernen, indem Sie ihn seitlich vom Taschensender aus seiner Be-
festigung herausziehen.

TG 100 – Taschensender
12
3.3 Hinweise für den störungsfreien Betrieb
Batterie / Akku
• Überprüfen Sie den Ladezustand der Senderbatterie(n) und ersetzen Sie ggf. die Batterie(n). Ver-
wenden Sie nur neuwertige Alkalinebatterien bzw. laden Sie die Akkus auf.
• Schalten Sie den Sender vor dem Batteriewechsel aus.
• Wenn Sie den Sender für Wochen oder Monate nicht benutzen, entfernen Sie bitte Akkus/Batterien
aus dem Sender. Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Leiterbah-
nen und Bauteile zerfressen. Eine Reparatur ist dann nicht mehr möglich. In diesem Fall entfallen
alle Garantieansprüche. Auch die Bezeichnung „Leak proof“ auf Akkus/Batterien ist keine Garan-
tie gegen Auslaufen.
• Die Batteriekontakte sollten Sie von Zeit zu Zeit mit einem mit Spiritus oder Alkohol befeuchtetem,
weichen Tuch reinigen.
• Werfen Sie verbrauchte Akkus/Batterien nicht in den Hausmüll, sondern geben Sie diese an den ört-
lichen Sammelstellen ab.
• Zum Laden von Akkus verwenden Sie handelsübliche Akkuladegeräte.
Empfang
• Überprüfen Sie, ob Sender und Empfänger auf der gleichen Frequenz arbeiten.
• Die Reichtweite des Systems hängt von den örtlichen Gegebenheiten ab und kann bis zu 100 m
betragen. Zwischen Sender und Empfänger sollten Sie einen Mindestabstand von 1 m einhalten.
• Schreiten Sie den Bereich ab, in dem der Sender eingesetzt werden soll. Achten Sie dabei auf
Stellen, wo die Feldstärke absinkt („Dropouts“) und der Empfang gestört ist (linke LED  am Emp-
fänger erlischt). Solche „Dropouts“ können Sie durch Verändern der Antennenposition beheben.
Zwischen Sende- und Empfangsantenne sollte freie Sicht herrschen und nicht durch Hindernisse
blockiert werden.
Allgemein
• Pegeln Sie Empfänger und ggf. Sender richtig ein, um Verzerrungen zu vermeiden.
• Achten Sie beim Soundcheck auf Rückkopplungen.

deutsch
TG 100 – Problemlösung 13
Problem Mögliche Ursache Lösung
Keine Funktion • Stromversorgung unter-
brochen. Steckernetzteil ist
nicht an der Steckdose und/
oder am Empfänger ange-
schlossen.
• Steckernetzteil an Steck-
dose und / oder am Empfän-
ger anschließen.
Kein Empfang
(linke LED  leuchtet
nicht)
• Sender ist nicht eingeschal-
tet.
• Sender hat eine andere
Frequenz.
• Empfangsantennen sind
nicht richtig positioniert.
• Außerhalb der Funkreich-
weite; Abstand zwischen
Sender und Empfänger zu
groß.
• Sender einschalten.
• Sendefrequenz muss mit
Empfangsfrequenz überein-
stimmen.
• Ziehen Sie die Antennen
ganz aus und richten Sie sie
V-förmig nach außen aus
(ca. 60° Winkel).
• Verringern Sie den Abstand
zwischen Sender und Emp-
fänger.
Ton verzerrt • Eingangsverstärker des
nachgeschalteten Mixers ist
übersteuert.
• Eingangsempfindlichkeit zu
hoch.
• Absenkung am Mixer be-
nutzen oder mit Lautstärke-
regler nachsteuern.
• Empfindlichkeit absenken,
d.h. Schalter „Gain“ des
Senders auf Position „0 dB“
oder „Low“ stellen.
Linke LED  leuchtet dau-
erhaft rot
• Batterie vom Sender zu
schwach.
• Wechseln Sie die Batterie
bzw. laden Sie den Akku
wieder auf.
Linke LED  blinkt grün • Funkkanal gestört • Wählen Sie am Empfänger
und Sender eine andere
Frequenz (Kanal).
4. Problemlösung
Diversityempfänger TG 100R

TG 100 – Problemlösung
14
Problem Mögliche Ursache Lösung
Keine Funktion bzw.
Betriebskontroll-LED leuchtet
nicht
• Ungenügende Batterie-
spannung.
• Unzureichender Batteriekon-
takt, Batterie falsch einge-
legt.
• Wechseln Sie die Batterie
aus bzw. laden Sie den Akku
wieder auf.
• Überprüfen Sie die Batterie
und legen Sie sie ggf. neu
ein.
Störgeräusche / „Zwitschern“ • Interferenzstörung durch
weitere Sender.
• Zwei Sender auf der
gleichen Frequenz.
• Schalten Sie die anderen
Sender aus.
• Vermeiden Sie, zwei Sender
mit der gleichen Frequenz
einzusetzen.
Taschensender TG 100B
5. Ausführungen
TG 100 Beltpack Set bestehend aus: Diversityempfänger und Taschensender,
Band 1, 174 - 184 MHz. . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 706.329
dito, jedoch Band 2, 194 - 204 MHz. . . . . . . . . . . . . . Best.-Nr. 706.337
dito, jedoch Band 3, 213 - 223 MHz. . . . . . . . . . . . . . Best.-Nr. 706.345
TG 100 Handheld Set bestehend aus: Diversityempfänger und Handsender,
Band 1, 174 - 184 MHz. . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 706.264
dito, jedoch Band 2, 194 - 204 MHz. . . . . . . . . . . . . . Best.-Nr. 706.272
dito, jedoch Band 3, 213 - 223 MHz. . . . . . . . . . . . . . Best.-Nr. 706.280
6. Zubehör
Lieferumfang
Empfänger TG 100R mit Steckernetzteil
Taschensender TG 100B mit Headset TG H34c
Optional
Taschensender TG 100B
Mikrofone
TG L55c Miniaturkondensatoransteckmikrofon, Kugel, wasserfest,
mit 4-pol. Mini-XLR Anschluss, schwarz . . . . . . . . . . . . . . . . Best.-Nr. 707.201
TG L55c tan dito, jedoch beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.228
TG H34c Kondensator-Headsetmikrofon, Niere, schwarz,
mit 4-pol. Mini-XLR-Anschluss . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 706.396
TG H54c Kondensator-Headsetmikrofon, Niere, schwarz,
mit 4-pol. Mini-XLR-Anschluss . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.058
TG H54c tan dito, jedoch beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.066
TG H55c Kondensator-Headsetmikrofon, Kugel, schwarz,
mit 4-pol. Mini-XLR-Anschluss . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.074
TG H55c tan dito, jedoch beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.082

deutsch
TG 100 – Technische Daten 15
TG H74c Nackenbügelmikrofon, Kondensator, Niere,
4-pol. Mini-XLR-Anschluss, schwarz . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.090
TG H74c tan dito, jedoch beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.104
TG H75c Nackenbügelmikrofon, Kondensator, Kugel, wasserfest,
4-pol. Mini-XLR-Anschluss, schwarz . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.112
TG H75c tan dito, jedoch beige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr. 707.120
Kabel
WA-CGI Verbindungskabel zum Anschluss von Instrumenten
mit 6,35 mm Monoklinkenstecker . . . . . . . . . . . . . . . . . . . . Best.-Nr. 711.608
7. Technische Daten
Diversityempfänger TG 100R
Funktionsprinzip. . . . . . . . . . . . . . . . . . . . Diversityempfänger
Frequenzbereiche . . . . . . . . . . . . . . . . . . . Band 1 = 174 - 184 MHz,
Band 2 = 194 - 204 MHz
Band 3 = 213 - 223 MHz
Übertragungsbereich. . . . . . . . . . . . . . . . . 100 Hz - 16 kHz
Aussteuerungsbereich . . . . . . . . . . . . . . . . 94 dB
Ausgangspegel . . . . . . . . . . . . . . . . . . . . . max. 0 dBV
Netzanschluss . . . . . . . . . . . . . . . . . . . . . 100 V – 240 V AC; Steckernetzteil 12V DC
Stromverbrauch . . . . . . . . . . . . . . . . . . . . 150 mA
Umgebungstemperatur . . . . . . . . . . . . . . . 0 bis +55 °C
Gewicht. . . . . . . . . . . . . . . . . . . . . . . . . . 250 g
Abmessungen. . . . . . . . . . . . . . . . . . . . . . 140 x 80 x 39 mm
Antennenanschluss. . . . . . . . . . . . . . . . . . 2 x ausziehbare, fest angeschlossene Antennen
Taschensender TG 100B
Frequenzbereiche . . . . . . . . . . . . . . . . . . . Band 1 = 174 - 184 MHz,
Band 2 = 194 - 204 MHz
Band 3 = 213 - 223 MHz
Übertragungsbereich. . . . . . . . . . . . . . . . . 100 Hz - 16 kHz
Sendeleistung . . . . . . . . . . . . . . . . . . . . . < 10 mW erp
Dynamikbereich . . . . . . . . . . . . . . . . . . . . 110 dB
Übertragungsreichweite. . . . . . . . . . . . . . . bis zu 100 Meter bei optimalen Bedingungen
Betriebsdauer. . . . . . . . . . . . . . . . . . . . . . ca. 8 Std. (NiMH 2100 mAh)
Eingangspegel . . . . . . . . . . . . . . . . . . . . . max. 1,2 V rms
Gewicht. . . . . . . . . . . . . . . . . . . . . . . . . . 102 g ohne Batterien
Abmessungen. . . . . . . . . . . . . . . . . . . . . . 94x59x26 mm
Belegung 4-pol. Anschlussbuchse . . . . . . . Stift 1 = Masse, Stift 2 = IN1,
Stift 3 = IN2, Stift 4 = +5
Anschlussbelegung Headset

TG 100 – Zulassung
16
9. Zulassung und Anmeldepflicht
Um einen möglichst störungsfreien Betrieb mit anderen Funkdiensten (z.B. Fernsehen und Radio) zu
ermöglichen, werden drahtlosen Mikrofonen und In-Ear-Monitoring-Systemen bestimmte Frequenzen
und Sendeleistungen zugeteilt. In Deutschland sind dafür die Außenstellen der Bundesnetzagentur
(www.bundesnetzagentur.de) zuständig.
Wichtig:
Drahtlossysteme benötigen eine Sendelizenz und sind anmelde- und gebührenpflichtig.
Lizenzpflichtig und damit gebührenpflichtig sind in Deutschland alle Funkmikrofone im Bereich
174-216 MHz.
Aktuelle Informationen über die Bestimmungen zum Betrieb von Drahtlossystemen finden Sie
auf: www.bundesnetzagentur.de
Die Komponenten des TG 100 Systems sind gemäß EU-Richtlinie R&TTE 99/5/EEC wie folgt zuge-
lassen:
Taschensender „TG 100B Beltpack Transmitter“
Handsender „TG 100H Handheld Transmitter“
unter der Kennzeichnung CE 0681 !
8. Service
Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal. Öffnen Sie das Gerät auf keinen
Fall selbst, Sie könnten sonst alle Gewährleistungsansprüche verlieren.

deutsch
TG 100 – Notizen 17

english
TG 100 – Contents 19
1. Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 20
1.1 TG 100B Beltpack Transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . Page 21
1.2 NiMH Rechargeable Batteries, Alkaline Batteries. . . . . . . . . . . . . Page 22
1.3 Disposal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 22
2. TG 100R Diversity Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 23
2.1 Controls and Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 23
2.2 How to Operate the Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 25
3. TG 100B Beltpack Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26
3.1 Controls and Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26
3.2 How to Operate the Beltpack Transmitter . . . . . . . . . . . . . . . . . . Page 27
3.3 Tips for an Interference-free Operation . . . . . . . . . . . . . . . . . . . . Page 28
4. Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 29
5. Versions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 30
6. Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 30
7. Technical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 31
8. Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 32
9. Licensing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 32
10. FCC Regulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 32

TG 100 – Safety
20
Thank you for selecting the TG 100 wireless system from beyerdynamic.
Please take some time to read carefully through this manual before setting up the equipment.
The TG 100 system operates with 8 selectable frequencies in the VHF frequency range and is available
in two sets and different frequency ranges:
1. Diversity receiver and handheld transmitter
2. Diversity receiver and beltpack transmitter including headset
1. Safety Instructions
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a dry cloth.
7. Do not install near any heat sources such as radiators, heat registers, stoves or other apparatus
(including amplifiers) that produce heat.
8. Do not modify the power plug of this apparatus.
9. Protect the power cord from being walked on or pinched particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus.
10. Only use attachments/accessories specified by the manufacturer.
11. Unplug this apparatus during lightning storms or when unused for long periods of time.
12. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has
been damaged in any way, such as power supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
Exemption from liability
• beyerdynamic GmbH & Co. KG will not be liable if any damage, injury or accident occurs due to
negligent, incorrect or inappropriate operation of the prodcuts.
Location
• The equipment must be set up so that the power connection, power supply and all connections on
the rear of the device are easily accessible.
• If you transport the equipment to another location, take care to ensure that it is adequately
secured an can never be damaged by being dropped or by impacts on the equipment.
Fire hazard
• Never place naked flames (e.g. candles) near the equipment.
Humidity / heat sources
• Never expose the equipment to rain or a high level of humidity. For this reason do not install it in
the immediate vicinity of swimming pools, showers, damp basement rooms or other areas with
unusually high atmospheric humidity.
• Never place objects containing liquid (e.g. vases or drinking glasses) on the equipment. Liquids in
the equipment could cause a short circuit.
• Do not install near any heat sources such as radiators, heat registers, stoves or other apparatus
(including amplifiers) that produce heat.
