BikeLogger C User manual

Deutsch
Bestimmungsgemäßer Gebrauch
Der BikeLogger ist zum Erfassen der Fahrdaten von
Fahrrädern mit Nabendynamo vorgesehen.
Stellen Sie sicher, dass durch die Installation des
BikeLoggers die Sicherheit des Fahrrads nicht beeinträchtigt
wird. Lassen Sie die Montage ggf. von einem Fachmann für
Fahrräder erledigen.
Montage
Der BikeLogger C ist für die versteckte Installation in der
Fahrradgabel vorgesehen. Er kann aber auch an einer
anderen Stelle angebracht werden.
Schließen Sie den BikeLogger, wie im Schaltbild, zwischen
Nabendynamo und vorderen Scheinwerfer an (bei
fehlerhafter Geschwindigkeits anzeige in der App vertauschen Sie die
Polung des Scheinwerfers).
Der BikeLogger muss mindestens 1 cm aus dem Gabelschaft
herausragen.
Befestigen oder Lösen eines Kabels:
1. Klemmen des BikeLoggers wie in der nebenstehenden
Abbildung z.B. auf eine Tischkante legen
2. Kräftig mit einem Kugelschreiber (kein Messer oder
Schraubenzieher) auf die Kuhle der Klemme drücken
3. Kabel lösen oder einstecken
Inbetriebnahme
Mit Smartphone verbinden
1. Installieren Sie BikeLogger-App auf Ihrem Smartphone. Sie finden sie im AppStore bzw. Play Store.
2. Stellen Sie sicher, dass Bluetooth® auf Ihrem Smartphone eingeschaltet ist.
3. Setzen Sie den BikeLogger in Betrieb indem Sie ausreichend lange das Vorderrad bewegen. Die LED
des BikeLoggers leuchtet auf, wenn er eingeschaltet ist.
4. Wählen Sie in der BikeLogger-App im Menüpunkt „Einstellungen > BikeLogger verbinden“ Ihren
BikeLogger aus.
www.bikelogger.de
www.bikelogger.de

Elektronische Geräte dürfen
nicht im Hausmüll entsorgt
werden. Bitte geben Sie das
Gerät an einer benannten
Entsorgungsstelle ab.
Kalibrieren
1. Wählen Sie in der BikeLogger-App den Menüpunkt „Einstellungen > BikeLogger kalibrieren“
2. Folgen Sie den Anweisungen in der App.
3. Später können Sie Temperaturanzeige kalibrieren. Folgen Sie dazu den Anweisungen im Menüpunkt
„Einstellungen > Temperatur kalibrieren“
Funktionen
Aktuelle Fahrtdaten anzeigen
Wählen Sie in der App „Start“ oder bewegen Sie einfach das Rad, um in diesen Modus zu gelangen.
Folgende Anzeigeelemente geben Auskunft über aktuelle Fahrtdaten
oRoter Tachozeiger: aktuelle
Geschwindigkeit
oOranger Tachozeiger: mittlere
Geschwindigkeit der aktuellen Fahrt
oAnaloguhr: aktuelle Uhrzeit
oDigitalanzeige in Analoguhr: Dauer der
aktuellen Fahrt
oTrittfrequenz
oStrecke der aktuellen Fahrt
oGesamt-Kilometerstand
oBluetooth®-Status: Blau = verbunden,
Weiß = keine Verbindung
oaktuelle Außen-Temperatur
Historische Fahrtdaten anzeigen
Wählen Sie in der App „Verlauf“
Es werden Geschwindigkeit, Zeit und andere Parameter vergangener Fahrten dargestellt.
Diebstahlwarnung
Wischen Sie im Stand in der Tacho-Anzeige nach links, um den Modus zu aktivieren.
Sie werden ca. 30 Minuten lang benachrichtigt, sobald das Rad bewegt wird.
Blinkmuster der LED
Bereit zum Verbinden
Verbunden
Bereit zum Verbinden, Fahrrad-Wartung erforderlich
Verbunden, Fahrrad-Wartung erforderlich
Rotes Blinken: Uhrzeit nicht gestellt, bitte BikeLogger-App auf Smartphone starten.
Beim Start leuchtet die rote LED, wenn der Energiespeicher geladen wird, danach kurz die blaue LED.
Technische Daten
Abmessung: Ø22 mm x 62 mm
Gewicht: ca. 30 g
Spannungsversorgung: Nabendynamo
Leistungsaufnahme: ca. 10 mW
Reichweite: bis zu 100 m
Bluetooth®-Version: 4.0 (Bluetooth®
Smart)
Bluetooth®-Profil: Cycling Speed and
Cadence (CSCP)
Betriebstemperatur: -20 °C –60 °C
Garantie/Gewährleistung und Kontakt
Wir haften gegenüber unserem jeweiligen Vertragspartner für Mängel nach
den gesetzlichen Vorschriften. Im Falle der Gewährleistung, wenden Sie
sich bitte an den Händler, bei dem Sie Ihren BikeLogger gekauft haben. Sie
können den BikeLogger mit Ihrem Kaufbeleg und allen Zubehörteilen auch
an die nachfolgende Adresse senden. Bitte achten Sie auf eine
ausreichende Frankierung.
Bei berechtigten Ansprüchen auf Gewährleistung erhalten Sie ein
Austauschgerät. Es besteht nur Anspruch auf das zu diesem Zeitpunkt
aktuelle Modell. Der Hersteller behält sich technische Änderungen vor
meso international GmbH
BikeLogger Support
Markt 21-23
09648 Mittweida
www.bikelogger.de/support
Stand: 06/2013
Wichtige Hinweise
Apple und das Apple Logo sind Marken der Apple Inc., die in den
USA und weiteren Ländern eingetragen sind. AppStore ist eine
Dienstleistungsmarke der Apple Inc.
Google Play ist eine Marke der Google Inc.
Bluetooth®ist ein eingetragenes Markenzeichen der Bluetooth
SIG, Inc. Alle anderen Markennamen sind Eigentum ihrer
jeweiligen Eigentum ihrer Besitzer.
Dieses Produkt ist konform nach den Richtlinien
93/42/EWG, 1999/5/EG und 2011/65/EU. Die entsprechende Konformitätserklärung ist erhältlich auf:
http://bikelogger.de/wp-content/uploads/BikeLogger_CE.pdf

English
Intended Use
The BikeLogger C is designed to capture the journey data of all
bicycles with a hub dynamo. Make sure your bicycle’s safety is not
affected in any way by the installation of the BikeLogger. For
professional installation, we recommend to seek help from a
specialist or your bicycle dealer.
Installation

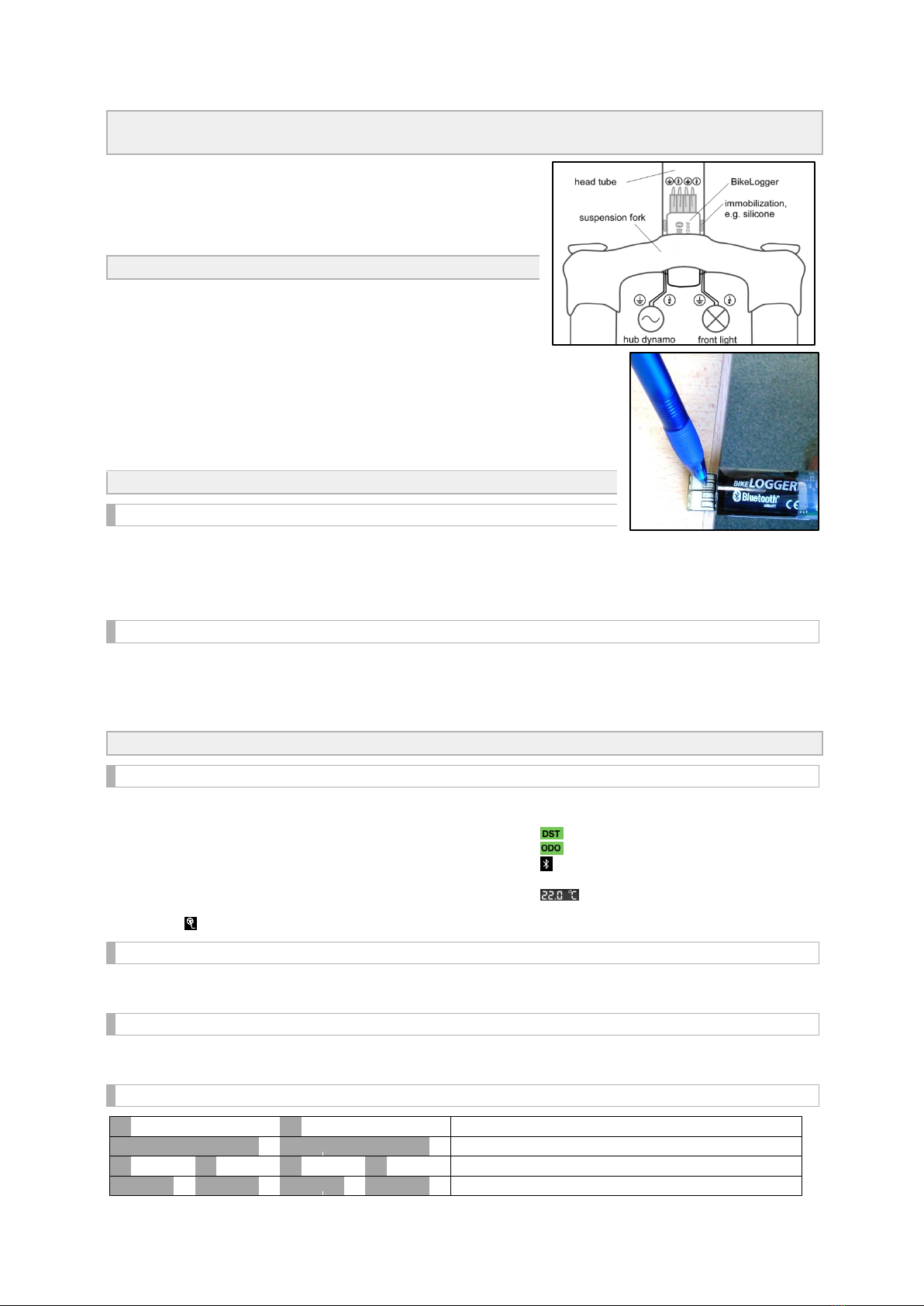

The BikeLogger C is designed to fit inside your bicycles suspension
fork, but can also be mounted onto another location. Attach the
BikeLogger, as seen in the picture, between hub dynamo and
frontlight. The BikeLogger has to jut a least 1 cm off the head tube.
Connecting or removing a cable:
1. Put the contacts oft he BikeLogger as seen in the picture e.g. on the
edge of a table
2. Use only a ballpen to firmly press the contacts for cabling.
3. Connect or remove the cable
Getting Started
Connect your Smartphone
1. Install the BikeLogger app –available to find in your personal App Store.
2. Make sure your smartphone’s Bluetooth® is switched on.
3. Give your front-wheel a good spin to enable the BikeLogger. The device has been activated once the
LED lights up blue.
4. Connect your Bikelogger by selecting “Preferences > Pair BikeLogger“ in your app.
Calibration
1. Select “Preferences > Calibrate BikeLogger“ in your BikeLogger app, and follow the instructions
provided.
2. To calibrate ‘Temperature’, select “Preferences > Calibrate Temperature“, and follow the instructions
provided.
Features
View your journey
To view the default screen, choose “Start“ in your BikeLogger app, or simply spin your front-wheel.
Please note the following indicators for displaying information during your active journey:
oRed needle: active speed
oOrange needle: average speed (of active
journey)
oAnalogue clock: active time
oDigital display (inside the analogue clock):
length (of active journey)
oCadence
oLength (of active journey)
ototal kilometre
oBluetooth®-Status: Blue = connected,
White = no connection
oactive outside temperature
View historical data
Select “History“ in your BikeLogger app.
Speed, time and other parameters are diagrammed.
Anti-Theft Alarm
Swipe the default screen leftward to navigate to the Anti-Theft mode.
The BikeLogger will now notify you of any movement of your wheel, for approximately 30 minutes.
LED flashing sequence
Ready to connect
Connected
Ready to connect, Maintenance required
Connected, Maintenance required
Red flashing: time not preset - please load your Smartphone’s BikeLogger app.
On start, red LED means that energy buffer is charging. When full, blue LED is lighted shortly.

BikeLogger-C 2014-01
Electronic devices may not be
disposed with household
waste.
Please dispense the device at a
designated waste disposal.
Apple and the Apple logo are trademarks of Apple Inc.,
registered in the U.S. and other countries.
App Store is a service mark of Apple Inc.
Google Play is a trademark of Google Inc.
Bluetooth ® is a registered trademark of Bluetooth SIG,
Inc. All other trademarks are property of their respective
owners.
This product is compliant with the Directives 93/42/EEC,
1999/5/EC and 2011/65/EU. The relevant Declaration of
Conformity is available at
http://bikelogger.de/wp-
content/uploads/BikeLogger_CE_eng.pdf
Details
Dimensions: Ø22 mm x 62 mm
Weight: ca. 30 g
Power Supply: hub dynamo
Power consumption: ca. 10 mW
Range: up to 100 m
Bluetooth®-Version: 4.0 (Bluetooth®
Smart)
Bluetooth®-Profile: Cycling Speed and
Cadence (CSCP)
Operating Temperature:
-20°C –60°C
Guarantee/Warranty and Contact
For any defects according to legal regulations, we take responsibility to all
contractual partners. In any case of warranty you are required to contact
your BikeLogger dealer or send it directly to the following address. Please
include your bill and all attachments. Please ensure adequate postage.
In any case of justified warranty claims you will receive and appropriate
replacement unit. You will only have the right to get a replacement for your
active model.
The manufacturer reserves all rights for technical modifications.
meso international GmbH
BikeLogger Support
Markt 21-23
09648 Mittweida
www.bikelogger.de/support
Important Notes
