Binder 8012-0556 User manual

Version 09/2016 Art. Nr. 7001-0101
Anleitung zum Anschluss
Schnittstellenwandler RS232/RS422-RS485
Art. Nr. 8012-0556 / 8012-0557 für APT-COM™
Installation Manual
RS232/RS422-RS485 Interface Converter
Art. no. 8012-0556 / 8012-0557 for APT-COM™
Manual de conexión
del convertidor de interfaz RS232/RS422-RS485
N.º art. 8012-0556 / 8012-0557 para APT-COM™
Инструкция по подсоединению
конвертера интерфейсов RS232/RS422-RS485
Артикул 8012-0556 / 8012-0557 для APT-COM™
BINDER GmbH
Address Post office box 102
78502 Tuttlingen, Germany
Tel. [phone]
Fax [phone]
Internet http://www.binder-world.com
E-mail [e-mail]
Service Hotline [phone]
Service Fax [phone]
Service E-Mail [e-mail]
Service Hotline USA [phone] or [phone]
Service Hotline Spain [phone]
Service Hotline Asia Pacific [phone] or [phone]
Service Hotline Russia and CIS [phone]
RUS

Anschluss des Konverters RS232/RS422-RS485 09/2016 Seite 2/17
D
Anleitung zum Anschluss des Schnittstellenwandlers
RS232/RS422-RS485
Inhalt
1. Hinweis zu dieser Anleitung...............................................................................................2
2. Bestimmungsgemäßer Gebrauch......................................................................................2
3. Gerätebeschreibung..........................................................................................................3
4. Lieferumfang des Sets Schnittstellenwandler RS232/RS422-RS485.................................4
5. Vernetzung........................................................................................................................4
5.1. Bus-Terminierung / RS485 Betrieb....................................................................................5
6. Service ..............................................................................................................................5
1. Hinweis zu dieser Anleitung
Diese Anschlussanleitung enthält eine kurze Beschreibung über Anschluss und Installation des
Schnittstellenwandlers RS232/RS422-RS485. Es wird dabei vorausgesetzt, dass der
Schnittstellenwandler über die BINDER GmbH bezogen wurde und deshalb intern die richtigen
Einstellungen bereits getroffen sind. Ferner wird davon ausgegangen, dass nur Geräte und
Kabel der BINDER GmbH eingesetzt werden, die speziell für diesen Zweck angeboten werden.
Um bei Bedarf andere Möglichkeiten nutzen zu können, die der Schnittstellenwandler
RS232/RS422-RS485 bietet, liegt neben dieser Anleitung auch die Originalanleitung des
Herstellers, der Fa. W & T bei.
2. Bestimmungsgemäßer Gebrauch
Der Schnittstellenwandler RS232/RS422-RS485 ist geeignet, um Temperaturschränke mit
RS422-Schnittstelle oder RS485-Schnittstelle, ebenso Messgeräte und die Alarmbox AB01 der
BINDER GmbH über die RS232 Schnittstelle des Computers zu vernetzen.
An einem beliebigen PC kann die Kommunikationssoftware APT-COM™der BINDER GmbH
oder ein vorhandenes Datenerfassungssystem eingesetzt werden, um die an das RS422-
Netzwerk oder RS485 Netzwerk angeschlossenen Temperaturschränke zu steuern und deren
Messdaten zu empfangen und zu speichern.

Anschluss des Konverters RS232/RS422-RS485 09/2016 Seite 3/17
D
3. Gerätebeschreibung
Der Schnittstellenwandler RS232/RS422-RS485 ist ein eigenständiges elektrisches
Betriebsmittel mit externer Spannungsversorgung über ein 24V AC Steckernetzteil. Es kann
lose verlegt oder auf Klemmprofilschiene in Verteilerkästen montiert werden. Über interne DIP-
Schalter und Steckbrücken können verschiedene Betriebsarten eingestellt werden. Die für den
Betrieb von Temperaturschränken der BINDER GmbH notwendigen Einstellungen wurden von
der BINDER GmbH bereits voreingestellt.
Die Betriebsart für BINDER RS422 Geräte nach Angabe der original W&T Betriebsanleitung ist
„RS422, RS 485, 4-Draht-Bus-Master“. Die Betriebsart für BINDER RS485 Geräte nach Angabe
der original W&T Betriebsanleitung ist „RS485, 2-Draht ohne Echo, Automatik-Steuerung“.
Standard-Einstellung für BINDER Geräte siehe Abb. 3.
Der Anschluss an die RS232-Schnittstelle erfolgt über ein Null-Modem-Kabel. Der Anschluss an
einen Temperaturschrank der BINDER GmbH oder an einen Steckverteiler zum Anschluss
mehrerer Temperaturschränke erfolgt an einer 9-poligen Sub-D Buchse über ein spezielles
Kabel. Beide Anschlusskabel und das Steckernetzteil sind im Lieferumfang enthalten.
Der/die dort angeschlossenen Temperaturschränke werden über diese COM-Schnittstelle und
die Adresse angesprochen, die im Regler jedes Temperaturschrankes individuell einstellbar ist.
Abbildung 1: Angeschlossener Schnittstellenwandler

Anschluss des Konverters RS232/RS422-RS485 09/2016 Seite 4/17
D
4. Lieferumfang des Sets Schnittstellenwandler RS232/RS422-RS485
Gesamtes Set
Beschreibung
Art.Nr.
Set Schnittstellenwandler RS232/RS422-RS485
8012-0556
Bestandteile des Sets:
Beschreibung
Art.Nr.
Schnittstellenwandler RS232/RS422-RS485 mit Originalanleitung des Herstellers
W&T (nur bei Problemen mit der Inbetriebnahme benötigt)
5021-0022
Null-Modem-Kabel 3 m zum Anschluss an die RS232 Schnittstelle
5023-0115
Anschlusskabel 5m für Verbindung vom Schnittstellenwandler zu einem
einzelnen Gerät oder zu einem Steckverteiler RS422 von BINDER
5023-0095
Anleitung Anschluss Schnittstellenwandler RS232/RS422-RS485
7001-0101
Option
Beschreibung
Art.Nr.
Verlängerungskabel 50m für Verbindung vom Anschlusskabel 5m zu einem
einzelnen Gerät oder zu einem Steckverteiler RS422 von BINDER
5023-0117
5. Vernetzung
Alle Temperaturschränke werden über den gleichen Schnittstellenwandler RS232/RS422-
RS485 angeschlossen.
2
1
3
Schnittstelle RS232
30
Kabel 15m
Art. Nr. 5023-0036
CB
Alarm
Box
BD
ED
FD
KBF
Telefon-
wählgerät
APT.line™ (E2)
Schnittstellenwandler
RS232 / RS422-485
RS232
RS422/485
Null-Modem-Kabel 3m
Art. Nr. 5023-0115
Kabel 5m
Art. Nr. 5023-0095
optional: Verlängerungskabel
Art. Nr. 5023-0117
Steuerungs- und
Überwachungs-PC
z.B. mit APT-COM
PC
Abbildung 2: Vernetzung über Schnittstellenwandler RS232/RS422-RS485
Das optionale Verlängerungskabel 50m (5023-0117) kann zusätzlich hinter das 5m Kabel
(5023-0095) angeschlossen werden.

Anschluss des Konverters RS232/RS422-RS485 09/2016 Seite 5/17
D
Der Schnittstellenwandler RS232/RS422-RS485 ist nun vollständig installiert. Die
Temperaturschränke werden in der Kommunikationssoftware APT-COM™nun mit der COM-
Nummer angemeldet, die für den Schnittstellenwandler RS232/RS422-RS485, an dem sie alle
zusammen angeschlossen sind, vergeben wurde. Die für die eindeutige Identifizierung der
Temperaturschränke notwendige Geräteadresse muss in jedem Regler eines jeden
Temperaturschrankes oder Messgerätes individuell und einmalig im Netzwerk von Hand
eingetragen werden. Die Beschreibung hierzu findet sich in der Betriebsanleitung des jeweiligen
Gerätes mit RS422-Schnittstelle oder RS485-Schnittstelle.
!
Zur Integration von RS485 Geräten in ein existierendes RS422
Netzwerk ist der
Schnittstellenwandler RS485 / RS422 zu verwenden.
230V: Art. Nr. 8012-0589, 115V: Art. Nr. 8012-0599
5.1. Bus-Terminierung / RS485 Betrieb
Für den Anschluss von RS485 Netzwerken müssen die DIP Schalter 1 und 2 auf ON gesetzt
werden.
Die empfohlene Betriebsart des Schnittstellenwandlers für den Anschluss von BINDER Geräten
ist mit aktivierter Terminierung (BINDER Werkseinstellung).
Da manche Regler, z.B. RD3, MB1, MB2, über eine interne Terminierung verfügen, sind bei
Kombination unterschiedlicher Reglervarianten Kommunikationsfehler möglich, die in der APT-
COM™als „Timeout“ oder „CRC Fehler“ gemeldet werden. Daher kann es nötig sein, die
Terminierung im Schnittstellenwandler auszuschalten.
Um die Terminierung auszuschalten, setzen Sie die DIP Schalter 6 und 7 im
Schnittstellenwandler auf Off. Die korrekte Einstellung kann gefahrlos ausprobiert werden, es
besteht zu keiner Zeit die Möglichkeit, Regler oder Schnittstellenwandler zu beschädigen.

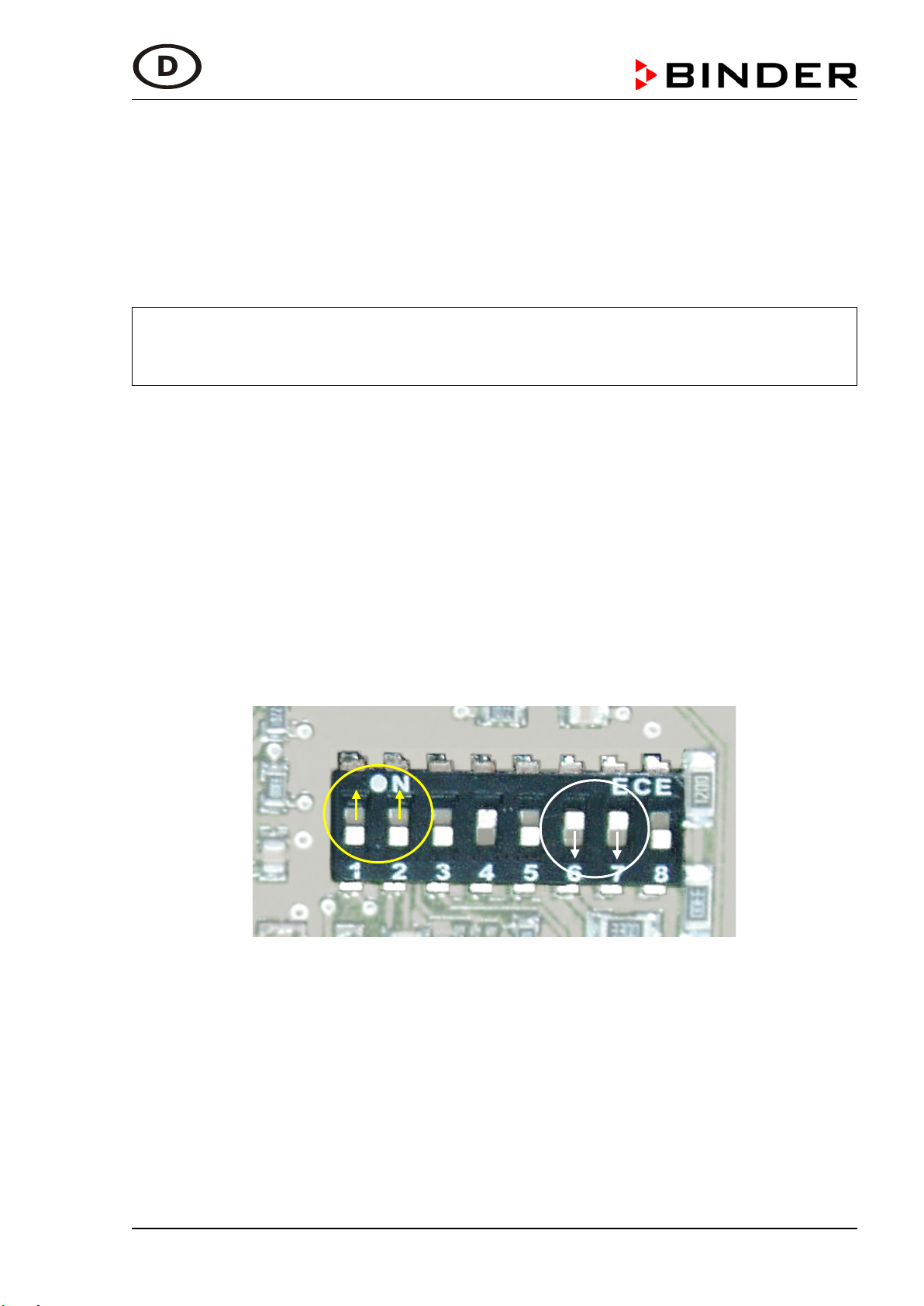

Abbildung 3: Einstellung der Terminierung über DIP Schalter 6 und 7
6. Service
Service Hotline [phone]
Service Fax [phone]
Service E-Mail [e-mail]
Service Hotline USA [phone] oder [phone]
Service Hotline Asia Pacific [phone] oder [phone]
Service Hotline Russland und GUS [phone]

Connection of converter RS232/RS422-RS485 09/2016 Page 6/17
GB
Installation Manual for RS232/RS422-RS485 Interface Converter
Content
6. Service ..............................................................................................................................5
1. Information notice regarding the manual............................................................................6
2. Intended use......................................................................................................................6
3. Unit description..................................................................................................................7
4. Scope of delivery of RS232/RS422-RS485 interface converter kit.....................................8
5. Networking.........................................................................................................................8
5.1. Bus termination / RS485 operation ....................................................................................9
6. Service ..............................................................................................................................9
1. Information notice regarding the manual
This installation manual contains a short description how to connect and install the RS232/
RS422-RS485 interface converter and the drivers needed. It is expected that the Interface
Converter has been purchased at the BINDER GmbH and thus the correct internal settings
have already been carried out. It is also assumed that only devices and cables of the BINDER
GmbH offered specially for this purpose will be used. To allow also different kinds of use offered
by the RS232/RS422-RS485 interface converter, we include next to this manual also the
original operation manual of the producer W & T.
2. Intended use
The RS232/RS422-RS485 interface converter is suitable to network temperature chambers with
RS422 or RS485 interface, measurement devices, and the Alarm Box AB01 of the BINDER
GmbH via the RS232 computer interface.
At any computer the communication software APT-COM™of the BINDER GmbH or an existing
data acquisition system can be used to control the temperature chambers connected to the
RS422 network or RS485 network and to receive and save the chamber measurement data.

Connection of converter RS232/RS422-RS485 09/2016 Page 7/17
GB
3. Unit description
The RS232/RS422-RS485 interface converter is independent electrical equipment with external
power supply via a 24V AC power supply unit. It can be loosely installed or mounted to clamping
profile bars in distributor boxes. By internal DIP switches and plug bridges different operational
modes can be set. The settings necessary for operating temperature chambers of the BINDER
GmbH have already been pre-set by the BINDER GmbH.
The operating mode for BINDER RS422 chambers according to the original W&T user manual
is “RS422, RS 485, 4-wire-bus-master”. The operating mode for BINDER RS485 chambers
according to the original W&T user manual is “RS485, 2-wire without echo, with automatic
control”. For standard settings for BINDER chambers refer to Figure 3.
The connection to a RS232 interface is established using a Zero-Modem cable. The connection
to a temperature chamber of the BINDER GmbH or to a plug distributor for connecting several
temperature chambers is established using a 9-poles Sub-D socket and a special cable. Both
connection cables and the power supply unit are included with the scope of delivery.
The connected temperature chamber(s) are addressed via this COM interface and the address
that can be individually adjusted at each chamber controller.

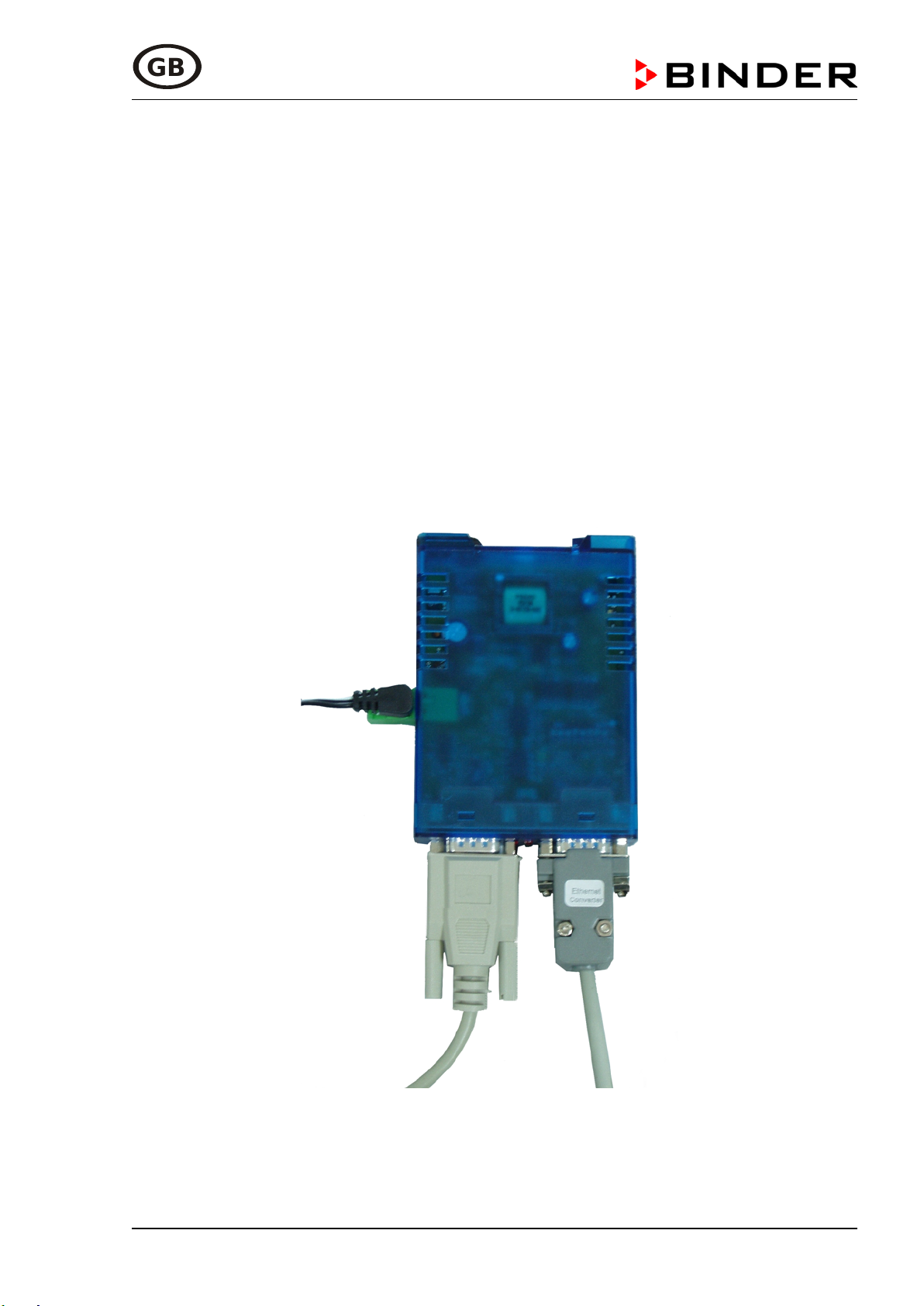

Figure 1: Connected interface converter

Connection of converter RS232/RS422-RS485 09/2016 Page 8/17
GB
4. Scope of delivery of RS232/RS422-RS485 interface converter kit
Complete kit
Description
Art.no.
RS232/RS422-RS485 interface converter kit
8012-0556
Components:
Description
Art.no.
RS232/RS422-RS485 interface converter with original description of producer W
& T (only needed in case of problems during start-up)
5021-0022
Zero-Modem cable 3 m for connection to RS232 interface
5023-0115
Connection cable 5m for connecting the interface converter to an individual
chamber or to a plug distributor RS422 from BINDER
5023-0095
Manual for connecting the RS232/RS422-RS485 interface converter
7001-0101
Option:
Description
Art.no.
Extension cable 50m for connecting the connection cable 5m to an individual
chamber or to a plug distributor RS422 from BINDER
5023-0117
5. Networking
All temperature chambers are connected via the same RS232/RS422 interface converter.
2
1
3
Interface RS232
30
Cable 15m
Art. No. 5023-0036
CB
Alarm
Box
BD
ED
FD
KBF
Telephone
dialing
device
APT.line
™
(E2)
Interface converter
RS232 / RS422-RS485
RS232
RS422/485
Zero-Modem cable 3m
Art. No. 5023-0115
Cable 5m
Art. No. 5023-0095
Optional: extension cable
Art. No. 5023-0117
Controlling and
monitoring PC
e.g., with APT-COM
PC
Figure 2: Networking via RS232/RS422-RS485 interface converter
The optional extension cable 50m (5023-0117) can be connected behind the 5m cable (5023-
0095).

Connection of converter RS232/RS422-RS485 09/2016 Page 9/17
GB
The RS232/RS422-RS485 interface converter is now completely installed. The temperature
chambers are now registered in the communication software APT-COM™with the COM
number that has been assigned to the RS232/RS422-RS485 interface converter they are
altogether connected to. The chamber address required for the unambiguous chamber
identification must be entered by hand individually and only once at the controller of each
temperature chamber or measurement device. For a description see the respective operating
manual of the chamber or device bearing an RS422 interface or RS485 interface.
!
To integrate RS485 chambers into an existing RS422 network, please use the
RS485/RS422 interface converter:
230V version: Art. no. 8012-0589, 115V version: Art. no. 8012-0599
5.1. Bus termination / RS485 operation
For the connection of RS485 networks, DIP switches 1 and 2 must be set to ON
To connect temperature chambers from BINDER, the recommended operating mode of the
interface converter is termination enabled (BINDER factory setting).
Some controllers, like RD3, MB1, MB2, have an internal termination. When combining different
controllers, communication errors can occur which are indicated by APT-COM™as “„timeout” or
“CRC error”. In this case it can be necessary to disable termination at the interface converter.
To disable termination, set DIP switches 6 and 7 in the interface converter to Off. You can safely
try out the correct setting. No damage of controller or interface converter will occur.
Figure 3: Termination setting via DIP switches 6 and 7
6. Service
Service Hotline [phone]
Service Fax [phone]
Service E-Mail [e-mail]
Service Hotline USA [phone] or [phone]
Service Hotline Asia Pacific [phone] or [phone]
Service Hotline Russia and CIS [phone]

Conexión del conmutador de interfaz RS232/RS422-RS485 09/2016 Página 10/17
Manual de conexión para el convertidor de interfaz
RS232/RS422-RS485
Contenido
6. Service ..............................................................................................................................9
1. Nota sobre este manual...................................................................................................10
2. Utilización correcta ..........................................................................................................10
3. Descripción del equipo.....................................................................................................11
4. Pack de entrega del set de convertidor de interfaz RS232/RS422-RS485.......................12
5. Conexión en red ..............................................................................................................12
5.1. Terminación del bus / operación RS485..........................................................................13
6. Servicio............................................................................................................................13
1. Nota sobre este manual
Este manual de conexión contiene una breve descripción sobre la conexión y la instalación del
convertidor de interfaz RS232/RS422-RS485. Para ello, se precisa que el convertidor de
interfaz sea de BINDER GmbH y que ya presente los ajustes adecuados en su interior.
Además, se supone que sólo se usarán equipos y cables de BINDER GmbH especiales para
este fin. Para poder aprovechar otras oportunidades que brinda el convertidor de interfaz
RS232/RS422-RS485 se incluye también el manual del fabricante original, la empresa W & T,
junto con el presente manual.
2. Utilización correcta
El convertidor de interfaz RS232/RS422-RS485está indicado para conectar cámaras de
temperatura con la interfaz RS422 o la interfaz RS485, así como medidores y la caja de
alarmas “Alarm Box” AB01 de BINDER GmbH a través del interfaz RS232 del ordenador.
En cualquier ordenador de la red se puede usar entonces el software de comunicación APT-
COM™ de BINDER GmbH o un sistema de toma de datos para controlar las cámaras de
temperatura conectadas a la red RS422 o la red RS485 y recibir y guardar sus mediciones.

Conexión del conmutador de interfaz RS232/RS422-RS485 09/2016 Página 11/17
3. Descripción del equipo
El convertidor de interfaz RS232/RS422-RS485 es un equipo eléctrico independiente con
suministro eléctrico externo a través de una fuente de alimentación de 24 V CA. Se puede
montar suelto o en cajas de distribución sobre raíles de perfil de apriete. Con convertidores DIP
internos y puentes enchufables, se pueden configurar distintos modos operativos. Los ajustes
necesarios para el funcionamiento de las cámaras de temperatura de BINDER GmbH ya han
sido preconfigurados por BINDER GmbH.
El modo operativo para los equipos RS422 de BINDER conforme al manual original de
funcionamiento de W&T es el “RS 422, RS 485, Bus-Master de 4 alambres”. El modo operativo
para los equipos RS485 de BINDER conforme al manual original de funcionamiento de W&T es
el “RS485 de 2 alambres sin eco, con control automático”. La configuración estándar de los
equipos de BINDER se ve en la Figura 3.
La conexión a la interfaz RS232 del ordenador se realiza con un cable cero-módem. La
conexión a una cámara de temperatura de BINDER GmbH o a una conexión cruzada para
conectar varias cámaras de temperatura se realiza con un cable especial con un conector Sub-
D de 9 pines. Ambos cables de conexión y la fuente de alimentación vienen incluidos.
Las cámaras de temperatura conectadas operan a través de esta interfaz COM y la dirección
que se puede configurar por separado en el regulador de cada cámara de temperatura.
Figura 1: Convertidor de interfaz conectado

Conexión del conmutador de interfaz RS232/RS422-RS485 09/2016 Página 12/17
4. Pack de entrega del set de convertidor de interfaz RS232/RS422-RS485
Set completo
Descripción
N.º art.
Set del convertidor de interfaz RS232/RS422-RS485
8012-0556
Componentes del set:
Descripción
N.º art.
Convertidor de interfaz RS232/RS422-RS485con manual del fabricante original
W&T (sólo necesario si aparecen problemas durante la puesta en marcha)
5021-0022
Cable cero-módem de 3 m para conexión en interfaz RS232
5023-0115
Cable de conexión de 5 m para conectar el convertidor de interfaz a un solo
equipo o a una conexión cruzada RS 422 de BINDER
5023-0095
Manual de conexión del convertidor de interfaz RS232/RS422-RS485
7001-0101
Opcional
Descripción
N.º art.
Cable alargador de 50 m para conectar el convertidor de interfaz a un solo
equipo o a una conexión cruzada RS 422 de BINDER
5023-0117
5. Conexión en red
Todas las cámaras de temperatura se conectarán a través del mismo convertidor de interfaz.
2
1
3
Interfaz RS232
30
Cable 15m
N.º art. 5023-0036
CB
Alarm
Box
BD
ED
FD
KBF
Marcador
telefónico
TWG 01
APT.line™ 2
Conmutador de interfaz
RS232 / RS422-485
RS232
RS422/485
Null-Modem-Kabel 3m
N.º art. 5023-0115
Cable 5 m
N.º art. 5023-0095 opcional:
cable alargador
N.º art. 5023-0117
PC control y supervisión
p. ej. con APT-COM™
PC
Figura 2: Conexión en red a través de un convertidor de interfaz RS232/RS422-RS485
El cable alargador opcional de 50 m (5023-0117) se puede conectar también con el cable de 5
m (5023-0095).

Conexión del conmutador de interfaz RS232/RS422-RS485 09/2016 Página 13/17
El convertidor de interfaz RS232/RS422-RS485ya está totalmente instalado. Las cámaras de
temperatura se registran ahora en el software de comunicación APT-COM™ con el número
COM asignado para el convertidor de interfaz RS232/RS422-RS485 al que están conectados
juntos o por separado. La dirección del equipo necesaria para la identificación inequívoca de
las cámaras de temperatura debe introducirse en el regulador de cada cámara de temperatura
y luego de forma manual en la red. La explicación sobre ello se encuentra en el manual de
funcionamiento del equipo pertinente con interfaz RS 422 o con interfaz RS 485.
!
Para la integración de dispositivos RS485 a una red RS422 existente, utilice el
convertidor de interfaz RS485/RS422
230V: N.º art.8012-0589, 115V: N.º art.8012-0599
5.1. Terminación del bus / operación RS485
Para la conexión de redes RS485, los interruptores DIP 1 y 2 deben estar en ON
El modo operativo recomendado del convertidor de interfaz para conectar los equipos de
BINDER es con terminación activada (configuración de fábrica de BINDER).
Puesto que algunos reguladores, p. ej. R3, R 3.1, disponen de una terminación interna, cuando
se combinan distintas variantes de reguladores, puede haber errores de comunicación que
aparecen en APT-COM™ como “Timeout” o “Error CRC”. Entonces puede que sea necesario
desactivar la terminación en el convertidor de interfaz.
Para desactivar la terminación, coloque los convertidores DIP 6 y 7 del convertidor de interfaz
en Off. La configuración correcta se puede probar sin peligro, pues en ningún momento se
corre el riesgo de dañar los reguladores o convertidores de interfaz.
Figura 3: Configuración de la terminación a través de los convertidores DIP 6 y 7
6. Servicio
Servicio de línea directa [phone]
Servicio de fax [phone]
Servicio de correo electrónico [e-mail]
Servicio de línea directa USA [phone] o [phone]
Servicio de línea directa Asia Pacifico [phone] o [phone]
Servicio de línea directa Rusia y СEI [phone]

Подсоединение конвертера RS232/RS422-RS485 09/2016 Page 14/17
RUS
Инструкция по подсоединению конвертера интерфейсов
RS232/RS422-RS485
Содержание
1. Об инструкции по установке..........................................................................................14
2. Предназначение.............................................................................................................14
3. Описание........................................................................................................................15
4. Комплект поставки набора Конвертер интерфейсов RS232/RS422-RS485................16
5. Построение сети ............................................................................................................16
5.1. Шинное окончание / операция RS485...........................................................................17
6. Сервис ............................................................................................................................17
1. Об инструкции по установке
Данная инструкция по установке содержит краткую информацию о подсоединении и
установке конвертера интерфейсов RS232/RS422-RS485 и необходимых драйверов.
Предполагается, что конвертер интерфейсов был приобретен у компании BINDER GmbH
и необходимые предустановки уже были произведены на заводе. Также предполагается,
что для подключения конвертера будут использоваться устройства и кабели,
приобретенный у BINDER GmbH. Мы также прилагаем оригинальную инструкцию
производителя конвертера W & T, если пользователь решит использовать конвертер
интерфейсов RS232/RS422-RS485 для целей, отличных от описанных ниже.
2. Предназначение
Конвертер интерфейсов RS232/RS422-RS485 предназначен для подсоединения
отдельных камер или нескольких камер, объединенных в сеть, измерительных приборов,
устройства тревоги АВ01 от BINDER GmbH и подсоединения их кинтерфейсу RS232
персонального компьютера.
Программное обеспечение APT-COM™ от BINDER GmbH или иное программное
обеспечение, предназначенное для сбора информации, может быть использовано для
контроля камер, объединенных в RS422 или сеть RS485 сеть
, а также получения и
хранения собранной информации.

Подсоединение конвертера RS232/RS422-RS485 09/2016 Page 15/17
RUS
3. Описание
Конвертер интерфейсов RS232/RS422-RS485 - независимое электрическое оборудование
свнешней подачей электроэнергии (блок питания, 24В, переменный ток). Он может быть
размещен свободно или прикреплен к коробке распределителя. Различные режимы
работы могут быть установлены с помощью DIP-корпуса. Установки для работы с
температурными камерами BINDER уже были предварительно внесены в конвертер на
заводе BINDER GmbH.
Режим работы для камер RS422 BINDER в соответствии с оригинальной инструкцией
производителя конвертера W&T - “RS422, RS 485, 4-wire-bus-master”. Режим работы для
камер RS485 BINDER в соответствии с оригинальной инструкцией производителя
конвертера W&T - “RS485, 2-х проводная без эхо, автоматического управления”.
Стандартные установки камер BINDER показаны на рисунке 3.
Подсоединение кинтерфейсу RS232 устанавливается через нуль-модемный кабель.
Подсоединение к камере BINDER или к распределителю (при подсоединении нескольких
камер) устанавливается через 9-тиконтактный Sub-D разъем и специальный кабель. Оба
кабеля и блок питания поставляются в наборе.
Подсоединенной камере (камеры) присваивается адрес через интерфейс COM.
Соответствующий адрес должен быть установлен на контролере каждой камеры.

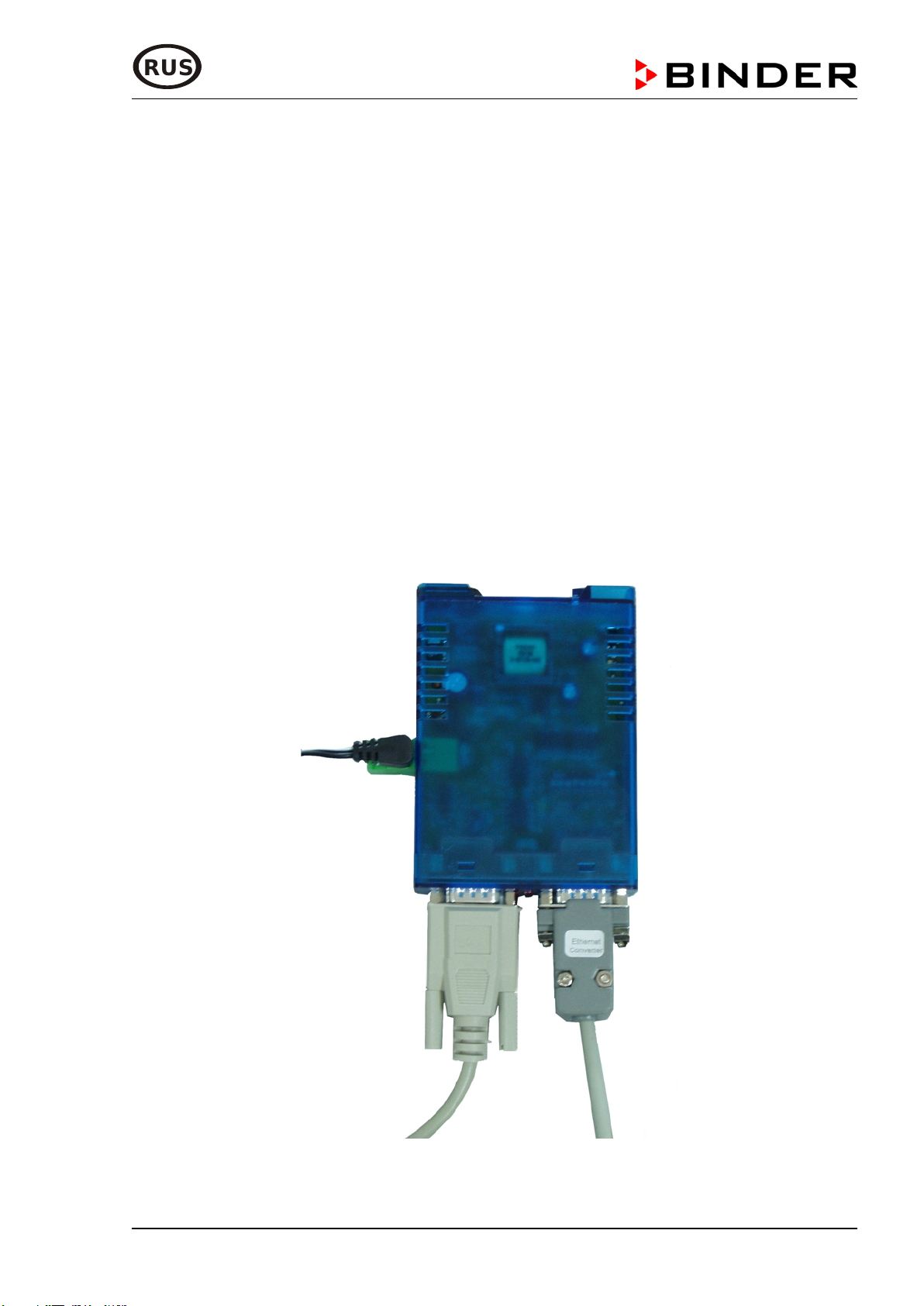

Рисунок 4: Подсоединенный конвертер интерфейсов

Подсоединение конвертера RS232/RS422-RS485 09/2016 Page 16/17
RUS
4. Комплект поставки набора Конвертер интерфейсов RS232/RS422-RS485
Набор:
Описание
Артикул
Набор Конвертер интерфейсов RS232/RS422-RS485
8012-0556
Состоит из:
Описание
Артикул
Конвертер интерфейсов RS232/RS422-RS485 и описание устройства,
сделанное производителем W&T (понадобится только в случае
возникновения проблем во время запуска конвертера)
5021-0022
Нуль-модемный кабель 3 м для подсоединения к интерфейсу RS232
компьютера
5023-0115
Соединительный кабель 5м для подсоединение конвертера интерфейсов
к отдельной камере или к распределителю RS422 BINDER
5023-0095
Инструкция по подсоединения конвертера интерфейсов RS232/RS422-
RS485
7001-0101
Опции:
Описание
Артикул
Кабельный удлинитель (50м) для подсоединения соединительного кабеля
5м к отдельной камере или распределителю RS422 BINDER
5023-0117
5. Построение сети
Все камеры объединены в сеть с помощью одного конвертера интерфейсов
RS232/RS422.
2
1
3
Interface RS232
30
Cable 15m
Art. No. 5023-0036
CB
Alarm
Box
BD
ED
FD
KBF
Telephone
dialing
device
APT.line™ (E2)
Interface converter
RS232 / RS422-485
RS232
RS422/485
Zero-Modem cable 3m
Art. No. 5023-0115
Cable 5m
Art. No. 5023-0095
Optional: extension cable
Art. No. 5023-0117
Controlling and
monitoring PC
e.g., with APT-COM
PC
Рисунок 5: Построение сети с помощью конвертера интерфейсов RS232/RS422-RS485

Подсоединение конвертера RS232/RS422-RS485 09/2016 Page 17/17
RUS
Опциональный кабельный удлинитель 50 м (5023-0117) может быть подсоединен после
соединительного кабеля 5 м (5023-0095).
Таким образом, конвертер интерфейсов RS232/RS422-RS485 сейчас полностью
подсоединен. Камеры зарегистрированы в программном обеспечении APT-COM™ с
определенным адресом COM, который был задан конвертеру интерфейсов RS232/RS422-
RS485, к которому они все подключены. Для идентификации каждой отдельной камеры
необходимо вручную установить адрес в меню пользователя контролера камеры. Для
получения подробной информации обращайтесь к инструкциям по эксплуатации
подсоединяемых камер и устройств RS422 или устройств RS485.
!
Для интеграции устройств RS485 к существующей сети RS422, используйте
Конвертер интерфейсов RS485 / RS422.
230V: Артикул 8012-0589, 115V: Артикул 8012-0599
5.1. Шинное окончание / операция RS485
Для подключения сетей RS485, DIP-переключатели 1 и 2 должен быть установлен в
положение ON.
При подсоединении камер BINDER рекомендуемый режим работы конвертера
интерфейсов – прерывание (termination) включено (заводская предуставка BINDER).
Некоторые контролеры имеют внутреннее прерывание. Если подключаются камеры с
различными контролерами, возможны ошибки передачи информации, о который
сообщает APT-COM™- “timeout” или “CRC error”. В таких случаях необходимо отключить
прерывание на конвертере интерфейсов.
Для отключения прерывания, установите переключатели DIP 6 и 7 в конвертере
интерфейсов в положение Off. Вы можете выбирать и опробовать описанные выше
установки без нанесения какого-либо вреда конвертеру в процессе тестирования
установок.
Рисунок 6: Установка режима работы конвертера посредством DIP переключателей 6 и7
6. Сервис
Сервис – Горячая линия [phone]
Сервис - Факс [phone]
Сервис E-Mail [e-mail]
Сервис – Горячая линия, США [phone] или [phone]
Сервис – Горячая линия, Азия и Океания [phone] или [phone]
Сервис – Горячая линия, [phone]
