BINZEL-ABICOR ABITIG WH User manual

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
www.binzel-abicor.com
DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
DE WIG Schweißbrenner-System ABITIG®WH
EN TIG welding torch system ABITIG®WH
FR Système de torche de soudage TIG ABITIG®WH
ES Sistema de antorcha de soldadura TIG ABITIG®WH

DE - 2
ABITIG®WH
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL
Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage
www.binzel-abicor.com
1 Identifikation DE-3
1.1 CE-Zeichen DE-3
2Sicherheit DE-3
2.1 Bestimmungsgemäße Verwendung DE-3
2.2 Pflichten des Betreibers DE-3
2.3 Persönliche Schutzausrüstung (PSA)DE-4
2.4 Klassifizierung der Warnhinweise DE-4
2.5 Angaben für den Notfall DE-5
3 Produktbeschreibung DE-5
3.1 Technische Daten DE-5
3.2 Abkürzungen DE-7
3.3 Typenschild DE-7
4 Lieferumfang DE-8
4.1 Transport DE-8
4.2 Lagerung DE-8
5 Funktionsbeschreibung DE-9
6 Inbetriebnahme DE-9
6.1 WIG-Schweißbrenner ausrüsten DE-10
6.1.1 WIG-Schweißbrenner 200WS
und 400WS ausrüsten DE-11
6.2 Wolframelektrode DE-11
6.3 WIG-Schweißbrenner
anschließen DE-11
6.4 WIG-Schweißbrenner System
am Roboter montieren DE-12
6.5 Schutzgasmenge einstellen DE-12
6.6 Kühlmittel anschließen DE-13
6.7 Steuerleitung anschließen DE-14
6.8 Manueller Brennerhalswechsel DE-15
6.9 Automatischer
Brennerhalswechsel DE-15
7 Betrieb DE-16
7.1 Schweißprozess DE-16
8 Außerbetriebnahme DE-17
9 Wartung und Reinigung DE-17
9.1 Wolframelektrode anschleifen DE-18
9.2 Brennerhals reinigen DE-18
9.3 Wechselkörper reinigen DE-19
10 Störungen und deren
Behebung DE-19
11 Demontage DE-20
12 Entsorgung DE-21
12.1 Werkstoffe DE-21
12.2 Betriebsmittel DE-21
12.3 Verpackungen DE-21

DE - 3
ABITIG®WH 1 Identifikation
1 Identifikation
Die WIG-Schweißbrenner werden in der Industrie und im Gewerbe zum
Schutzgasschweißen mit inerten Gasen (WIG) eingesetzt. Diese Baureihe ist in
allen Schweißpositionen einsetzbar. Die WIG-Schweißbrenner sind in der
Ausführung flüssiggekühlt erhältlich. Für diese Ausführung ist ein
Umlaufkühlaggregat erforderlich. Diese Betriebsanleitung beschreibt nur die
WIG-Schweißbrenner ABITIG®WH. Die WIG-Schweißbrenner dürfen nur
mit Original ABICOR BINZEL Ersatzteilen betrieben werden.
1.1 CE-Zeichen
Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in
der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise
verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und
lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung
sind nicht zulässig.
2.2 Pflichten des Betreibers
• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und
geben Sie die Betriebsanleitung bei Weitergabe des Produktes mit.
• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von
Fachkräften durchgeführt werden. Eine Fachkraft ist eine Person, die
aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen die ihr
übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann
(In Deutschland siehe TRBS 1203).
• Halten Sie andere Personen vom Arbeitsbereich fern.
• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.
Die Konformität wird durch das CE-Zeichen auf dem Gerät
bestätigt.

DE - 4
2Sicherheit ABITIG
®WH
• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie
den Arbeitsbereich sauber.
• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland:
Arbeitsschutzgesetz und Betriebssicherheitsverordnung
• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung.
2.3 Persönliche Schutzausrüstung (PSA)
Um Gefahren für den Nutzer zu vermeiden, wird in dieser Anleitung das
Tragen von persönlicher Schutzausrüstung (PSA) empfohlen.
• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,
Schutzhandschuhen und Sicherheitsschuhen.
2.4 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier
verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen
Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit
bedeuten sie Folgendes:
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden
wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht
gemieden wird, können schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht
gemieden wird, können leichte oder geringfügige Verletzungen die Folge
sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder
Sachschäden an der Ausrüstung die Folge sein können.

DE - 5
ABITIG®WH 3 Produktbeschreibung
2.5 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
•Strom
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung "Stromquelle" oder
der Dokumentation weiterer Peripheriegeräte.
3 Produktbeschreibung
3.1 Technische Daten
WARNUNG
Gefahren durch nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren
für Personen, Tiere und Sachwerte ausgehen.
• Gerät ausschließlich bestimmungsgemäß verwenden.
• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder
verändern.
• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203)
verwenden.
Temperatur der Umgebungsluft Schweißen - 10 °C bis + 40 °C
Transport und Lagerung - 25 °C bis + 55°C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 1 Temperatur
Anwendungsprozess
Führungsart maschinengeführt
Spannungsart DC oder AC
Polung der Elektroden bei DC in der Regel negativ
Max. Lichtbogenzünd- und
Stabilisierungsspannung
12 kv
Spannungsbemessung 141 V Scheitelwert
Bemessung Steuereinrichtungen 1 A AC / 250 V AC
Schutzart der maschinenseitigen Anschlüsse IP2X (EN 60 529)
Schutzgas nach DIN EN 439
Elektrode handelsübliche Wolframelektroden für
WIG-Verfahren, vorzugsweise stahlungsarm
Tab. 2 Allgemeine Brennerdaten (EN 60 974-7)

DE - 6
3 Produktbeschreibung ABITIG®WH
*Gemäß EN 60 974-7 ist der Wert für Wechselstrom (AC) mit 70% des
geprüften Gleichstromwertes (DC) anzugeben.
Typ Kühl-
art
Belastung ED Elektroden-

Gasdurch-
fluss
Kühlung Brennerein-
gangsdruck
ABITIG®
WH
DC AC* Vorlauf-
temp.
max.
Durch-
fluss min.
min. max.
A A % mm l/min °C l/min bar bar
220W flüssig 220 160 100 1,0 - 3,2 6 - 16 50 0,5 2,0 4,0
400W flüssig 400 280 100 1,6 - 4,8 5 - 22 50 0,5 2,0 4,0
Tab. 3 Produktspezifische Brennerdaten (EN 60 974-7)
Standardlänge (andere Längen möglich) 4 m, 5 m, 6 m
Kühlmittelanschluss Stecknippel NW 5 m
Kühlgeräteleistung min. 800 W
Gewicht/Meter ca. 0,7 kg
Tab. 4 Schlauchpaket
ABITIG®WH 220WS1gerade
ABITIG®WH 220W70 70° gebogen
ABITIG®WH 400W0 gerade
ABITIG®WH 400WS 1gerade
ABITIG®WH 400W45 45° gebogen
ABITIG®WH 400W70 70° gebogen
ABITIG®WH 400W90 90° gebogen
Tab. 5 Brennerhals Geometrie ABITIG®WH 220W, ABITIG®WH 400W
1 Ausführung mit Spannelement zum Spannen der Wolframelektrode von hinten.

DE - 7
ABITIG®WH 3 Produktbeschreibung
3.2 Abkürzungen
3.3 Typenschild
Die WIG-Schweißbrenner sind mit einer Gravur am Brennerkörper
gekennzeichnet. Beachten Sie für alle Rückfragen folgende Angaben:
• Angabe der Werksbescheinigung, Produktionsstempel auf dem
Brennerhals, z.B. ABITIG®WH 220W,
8-stelligen Identnummer auf Lieferschein
Abb. 1 Isolierschale mit Wechselkörper
123
45 76,5
39
Gewicht 0,65 kg
Adaptierbare Brennerhälse Tab. 5 Brennerhals Geometrie ABITIG®WH 220W,
ABITIG®WH 400W auf Seite DE-6
Tab. 6 Isolierschale
ABITIG WT WIG-Maschinenschweißbrenner
AC Wechselstrom
DC Gleichstrom
Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und Schutzklassifizierung
TCP Tool Center Point (Werkzeugmittelpunkt)
Wflüssiggekühlt
WIG Wolfram-Inertgas
Tab. 7 Abkürzungen

DE - 8
4 Lieferumfang ABITIG®WH
4Lieferumfang
Für den funktionsfähigen ABITIG®WH Schweißbrenner benötigen Sie die
für jeden Brennertyp und Elektrodendurchmesser verfügbaren Ausrüstkits.
Diese sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Wolframelektroden sind ebenfalls nicht im Lieferumfang enthalten und müssen
separat bestellt werden. Bestelldaten und Identnummern der Ausrüst- und
Verschleißteile entnehmen Sie den aktuellen ABICOR BINZEL Ersatz- und
Verschleißteilpreislisten. Kontakt für Beratung und Bestellung finden Sie im
Internet unter www.binzel-abicor.com.
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,
jedoch sind Beschädigungen während des Transportes nicht auszuschließen.
4.2 Lagerung
Physikalische Bedingungen der Lagerung im geschlossenen Raum:
3.1 Technische Daten auf Seite DE-5
• Betriebsanleitung • Wechselkörper mit Schlauchpaket
• Diverse Kleinteile als Beipack (Handhebel zur manuellen Betätigung, Zylinderkopfschrauben M3x10
(6 Stück) zur Befestigung des Halters, Dichtfett silikonfrei zum Einfetten der O-Ringe und
Kupplungsteile
Tab. 8 Lieferumfang
Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort mit
dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf zur
eventuellen Überprüfung durch den Spediteur.
Verpackung für den
Rückversand
Verwenden Sie nach Möglichkeit die Originalverpackung und das
Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und
Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.
Tab. 9 Transport

DE - 9
ABITIG®WH 5 Funktionsbeschreibung
5 Funktionsbeschreibung
Der WIG-Schweißbrenner ist Bestandteil eines Schweißsystems. Mit den
entsprechenden Betriebsmitteln wird der Lichtbogen zum Schweißen erzeugt.
Beim WIG-Schweißen wird eine Wolframelektrode in Verbindung mit inertem
Gas verwendet. Schmelzbad und Lichtbogen werden durch das inerte Gas vor
atmosphärischen Einflüssen geschützt. Über den Elektrodenhalter bzw.
Gasdiffusor wird der Strom auf die Wolframelektrode übertragen. Das Zünden
des Lichtbogens ist abhängig von der Ausführung der Stromquelle und wird
deshalb nicht weiter beschrieben. Das Schlauchpaket dient als
Versorgungsleitung und beinhaltet alle Anschlusselemente.
6 Inbetriebnahme
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Druckluftzufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
• Schalten Sie die gesamte Schweißanlage aus.
HINWEIS
• Beachten Sie folgende Angaben:
3 Produktbeschreibung auf Seite DE-5
• Die Inbetriebnahme der WIG-Schweißbrenner darf nur durch geschultes
Personal erfolgen.

DE - 10
6 Inbetriebnahme ABITIG®WH
6.1 WIG-Schweißbrenner ausrüsten
Rüsten Sie den Brennerhals gemäß der folgenden Abbildung aus:
1Elektrodenhalter (5) von vorne in den Brennerkörper (1) stecken.
2Wolframelektrode (3) von vorne in den Elektrodenhalter (5) stecken.
3Wolframelektrode (3) und Elektrodenhalter (5) festhalten und
Brennerkappe (4) aufschrauben.
4Gasdüse (2) auf Brennerkörper (1) schrauben.
VORSICHT
Verletzungsgefahr
Durchstich bzw. Einstich durch angeschliffene Elektrodenspitze.
• Nicht in den Gefahrenbereich greifen.
• Schutzhandschuhe tragen.
HINWEIS
• Die Brennerausrüstung ist vom zu verschweißenden Werkstoff abhängig.
Die dazu erforderliche Stromstärke bestimmt den Elektrodendurchmesser.
Die richtige Auswahl der Ausrüstteile entnahmen Sie den aktuellen
Bestellunterlagen.
• Sie können anstelle des Elektrodenhalters auch einen Gasdiffusor
einsetzen, der aufgrund seiner Bauart eine laminare Gasströmung
erzeugt.
1Brennerkörper
2Gasdüse
3Wolframelektrode
4Brennerkappe
5Elektrodenhalter
Abb. 2 Brenner ausrüsten
Schritt 1 Schritt 2-3 Schritt 4
1
5 342

DE - 11
ABITIG®WH 6 Inbetriebnahme
6.1.1 WIG-Schweißbrenner 200WS und 400WS ausrüsten
1Elektrodenhalter (5) von vorne in den Brennerkörper (1) stecken.
2Wolframelektrode (3) von vorne in den Elektrodenhalter (5) stecken.
3Wolframelektrode (3) und Elektrodenhalter (5) festhalten und
Spannelement mit Drehmomentschlüssel anziehen.
Tab. 10 Anzugsmomente auf Seite DE-11.
4Brennerkappe (4) aufschrauben.
5Gasdüse (2) auf Brennerkörper (1) schrauben.
6.2 Wolframelektrode
Die Elektrodenart ist nach EN ISO 6848 festgelegt. Die maximale
Elektrodenlänge ist abhängig vom Brennertyp.
3.1 Technische Daten auf Seite DE-5
6.3 WIG-Schweißbrenner anschließen
1Schlauchpaketanschluss in Stromquelle einstecken und mit Anschlussmutter
sichern.
ABITIG®WH 220WS max.1 Nm
ABITIG®WH 400WS max. 1,5 Nm
Tab. 10 Anzugsmomente
HINWEIS
• Das Schweißverhalten wird durch die Wahl der Wolframelektrode und
den Verschleiß beeinflusst. Ein glatter, riefenfreier Anschliff der
Wolframelektrode wirkt sich positiv auf das Schweißergebnis aus.

DE - 12
6 Inbetriebnahme ABITIG®WH
6.4 WIG-Schweißbrenner System am Roboter montieren
1Klemmhalter (1) am zylindrischen Schaftende der Isolierschale (3) mit
Schraube (2) festschrauben.
2Klemmhalter (1) mit Schraube (4), Scheibe (6) und Mutter (7) an
ABICOR BINZEL Brennerhalterung CAT (5) montieren.
Entnehmen Sie die fachgerechte Montage der ABICOR BINZEL
Brennerhalterung CAT der entsprechenden Betriebsanleitung.
6.5 Schutzgasmenge einstellen
1Schutzgasflasche an Stromquelle anschließen.
2Gasmenge durch Druckminderer der Schutzgasflasche einstellen.
1Klemmhalter
2Schraube
3Isolierschale
4Schraube
5ABICORBINZEL
Brennerhalterung CAT
6Scheibe
7Mutter
Abb. 3 WIG-Schweißbrenner System am Roboter montieren
1 32
75
4
6
HINWEIS
• Art und Menge des zu verwendenden Schutzgases hängt von der
Schweißaufgabe und der Gasdüsengeometrie ab.
• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung
zu verhindern, müssen Sie das Flaschenventil vor dem Anschluss kurz
öffnen. Dadurch werden evtl. Verunreinigungen ausgeblasen.
• Alle Schutzgasverbindungen gasdicht herstellen.

DE - 13
ABITIG®WH 6 Inbetriebnahme

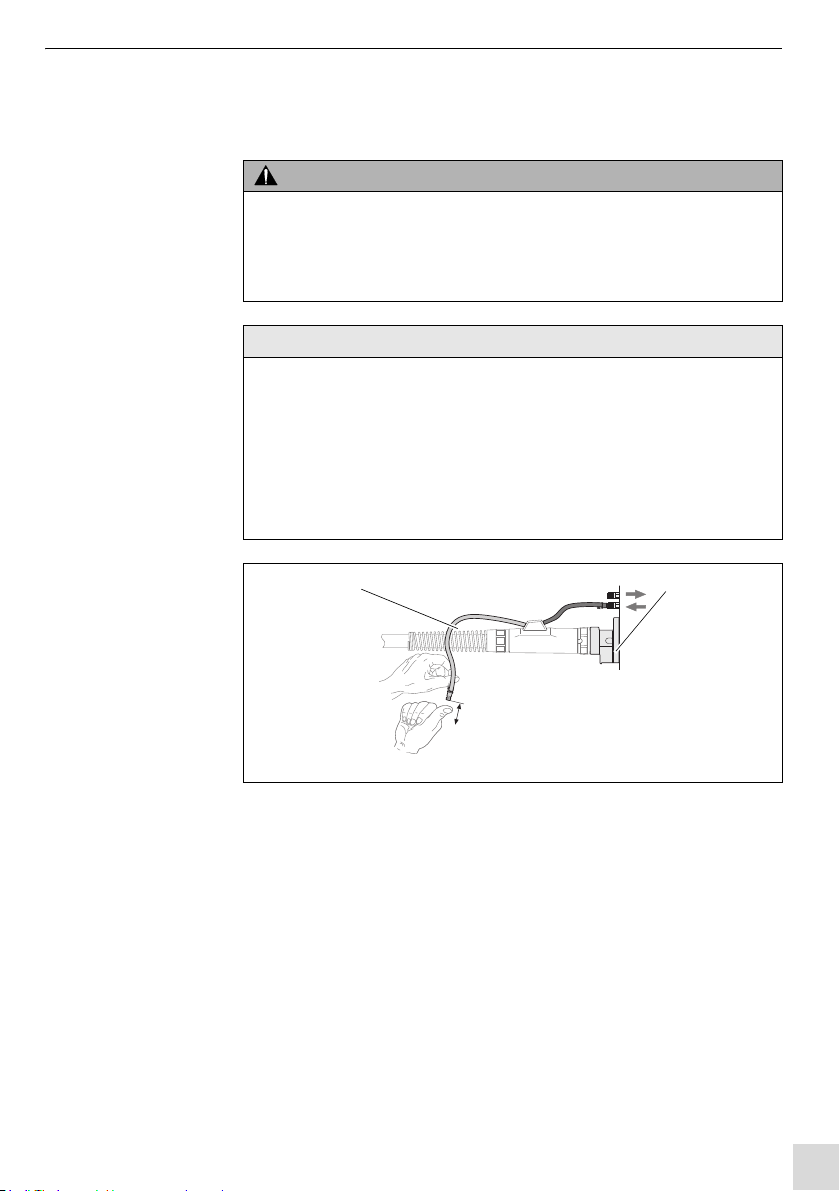

6.6 Kühlmittel anschließen
Gilt nur für flüssiggekühlte WIG-Schweißbrenner.
Entlüften Sie bei jeder Erstinbetriebnahme bzw. nach jedem
Schlauchpaketwechsel das gesamte Kühlsystem wie folgt:
1Den Kühlmittelrücklauf-Schlauch (1) am Umlaufkühlaggregat (2) lösen und
über einen Auffangbehälter halten.
2Die Öffnung am Kühlmittelrücklauf-Schlauch (1) verschließen und durch
wiederholtes, abruptes Öffnen wieder freigeben, bis das Kühlmittel
kontinuierlich und blasenfrei in den Auffangbehälter fließt.
3Das Umlaufkühlaggregat (2) ausschalten und den Kühlmittelrücklauf-
Schlauch (1) wieder anschließen.
WARNUNG
Verbrennungsgefahr
Der WIG-Schweißbrenner wird durch zu geringen Kühlmittelstand überhitzt.
• Schutzhandschuhe tragen.
• Regelmäßig Kühlmittelstand überprüfen.
HINWEIS
• Achten Sie darauf, dass Kühlmittelvor- und rücklauf ordnungsgemäß
installiert sind. Kühlmittelvorlauf = blau, Kühlmittelrücklauf = rot.
• Verwenden Sie kein deionisiertes oder demineralisiertes Wasser als
Kühlmittel oder für Dichtheits- und Durchflussprüfungen.
Dies kann die Lebensdauer Ihres Schweißbrenners beeinträchtigen.
• Wir empfehlen für flüssiggekühlte Schweißbrenner die Verwendung von
ABICOR BINZEL Kühlmittel der Reihe BTC.
1Kühlmittelrücklauf-Schlauch 2Umlaufkühlaggregat
Abb. 4 Kühlmittel anschließen
12

DE - 14
6 Inbetriebnahme ABITIG®WH
6.7 Steuerleitung anschließen
Die Steuerleitung ist maschinenseitig offen. Der Anschluss eines geeigneten
Steckers bleibt dem Kunden überlassen. Bei vollständigen Angaben wird auch
anschlussfertig geliefert. Ansonsten wählen Sie einen kompatiblen Stecker zu
Ihrer Stromquelle und löten Sie diesen gemäß dem Belegungsplan an die
entsprechenden Adern.
1Not-Aus Sensor
Abb. 5 Steuerleitung anschließen
2
3
1
1
2
WH BN
GN
BN
WH
GN
BN
WH

DE - 15
ABITIG®WH 6 Inbetriebnahme
6.8 Manueller Brennerhalswechsel
1Handhebel durch Dichtlippen im Spannbügel in Bohrung einstecken.
2Handhebel über Druckpunkt bis zum Anschlag nach vorne in Richtung
Brennerhals bewegen und Brennerhals herausnehmen.
3Brennerhals bis Anschlag in Wechselkörper stecken.
4Handhebel nach hinten bis zum Anschlag bewegen und nach dem
Verriegeln herausnehmen.
6.9 Automatischer Brennerhalswechsel
Das Brennerwechselsystem ATS-Rotor ist ein Peripheriegerät, das im
vollautomatischen Schweißprozess den Brennerhals vollzieht. Fordern Sie
hierzu Bestellunterlagen an bzw. entnehmen Sie den genauen Ablauf den
speziellen Unterlagen.
Abb. 6 Manueller Brennerhalswechsel
4.
5.
1.
2.
3.
HINWEIS
• Verändern Sie zwischen dem Wechselvorgang nicht die Stellung des
Handhebels! Dadurch werden Störungen verursacht.

DE - 16
7 Betrieb ABITIG®WH
7Betrieb
7.1 Schweißprozess
1Schutzgasflasche öffnen.
2Stromquelle einschalten.
GEFAHR
Atemnot und Vergiftungen durch Einatmen von Phosgengas
Beim Schweißen von Werkstücken, die mit chlorhaltigen Lösungsmitteln
entfettet wurden, entsteht Phosgengas.
• Rauch und Dämpfe nicht einatmen, für ausreichend Frischluft sorgen.
• Werkstücke vor dem Schweißen mit klarem Wasser abspülen, keine
chlorhaltigen Entfettungsbäder in der Nähe des Schweißplatzes
aufstellen.
GEFAHR
Verbrennungsgefahr
Bei Schweißarbeiten kann durch sprühende Funken, glühende Werkstücke
oder durch heiße Schlacke eine Flammenbildung entstehen.
• Arbeitsbereich nach Brandherden kontrollieren.
• Geeignete Brandschutzmittel am Arbeitsplatz zur Verfügung stellen.
• Werkstücke nach dem Schweißen abkühlen lassen.
• Vor Schweißarbeiten die Massezange ordnungsgemäß am Werkstück
oder Schweißtisch befestigen.
WARNUNG
Blendung der Augen
Der durch das Schweißen erzeugte Lichtbogen kann Augen schädigen.
• Schutzkleidung bzw. Augenschutz tragen.
HINWEIS
• Die Bedienung ist ausschließlich Fachkräften vorbehalten.
• Da der WIG-Schweißbrenner in ein Schweißsystem eingebunden ist,
müssen Sie im Betrieb die Betriebsanleitungen der schweißtechnischen
Komponenten, z.B. Schweißbrenner und Schweißstromquelle, beachten.
• Stellen Sie sicher, dass alle zum WIG-Schweißen erforderlichen
Parameter entsprechend der Schweißaufgabe an der Stromquelle
eingestellt sind.

DE - 17
ABITIG®WH 8 Außerbetriebnahme
8 Außerbetriebnahme
1Schutzgas-Nachströmzeit abwarten.
2Absperrventil der Gaszufuhr schließen.
3Stromquelle ausschalten.
9 Wartung und Reinigung
Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für
eine lange Lebensdauer und eine einwandfreie Funktion.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Druckluftzufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
• Schalten Sie die gesamte Schweißanlage aus.
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf
ordnungsgemäße Installation und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlisse Teile aus.
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich
auf den Einschichtbetrieb.
• Wartungs- und Reinigungsarbeiten dürfen nur von befähigten Personen
(in Deutschland siehe TRBS 1203) durchgeführt werden.
• Kühlmittelschläuche, Dichtungen und Anschlüsse auf Schäden und
Dichtheit prüfen, ggf. austauschen.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre
persönliche Schutzausrüstung.

DE - 18
9 Wartung und Reinigung ABITIG®WH
Nachfolgend aufgeführte Teile der WIG-Schweißbrenner unterliegen
Verschleiß und Verschmutzung. Diese Teile müssen deshalb regelmäßig
gewartet und gereinigt werden.
1Anhaftende Schweißspritzer entfernen.
2Alle Verschraubungen auf festen Sitz prüfen.
Im Reparaturfall bietet BINZEL®Werksreparaturen an.
9.1 Wolframelektrode anschleifen
Das Anschleifen der Wolframelektrode ist abhängig vom Verschleiß und muss
deshalb nach Bedarf vorgenommen werden.
Verwenden Sie zum Anschleifen der Wolframelektrode ein Schleifgerät mit
Diamantscheibe. Beachten Sie hierzu Folgendes:
• Zentrischer Anschliff zur Mittelachse, automatische Antriebsregelung der
Wolframelektrode durch Schwerkraft.
• Für alle Elektrodendurchmesser einstellbar.
• Stufenlose Winkeleinstellung.
9.2 Brennerhals reinigen
1Gasdüse abnehmen.
2Verschleißteile auf sichtbare Schäden überprüfen und ggf. austauschen.
3Trennstelle säubern und O-Ringe mit silikonfreiem Dichtfett einfetten.
4TCP nach jedem Einsatz bzw. nach einer Kollision in der Einstellvorrichtung
WH überprüfen.
HINWEIS
• Die Länge der Elektrodenspitze sollte etwa das 1-1,5 fache des
Elektrodendurchmessers betragen.
Abb. 7 Anschleifen der Wolframelektrode
20°

DE - 19
ABITIG®WH 10 Störungen und deren Behebung
9.3 Wechselkörper reinigen
1Kupplungsteile säubern und mit silikonfreiem Dichtfett leicht einfetten.
2Spannbügel auf sichtbare Schäden überprüfen, ggf. den kompletten
Wechselkörper austauschen.
10 Störungen und deren Behebung
HINWEIS
• Halten Sie die Kontaktfläche zwischen Brennerhals und Wechselkörper
eben und schmutzfrei.
• Achten Sie bei der Montage der Isolierschalen darauf, dass keine
Steuerleitungen eingeklemmt sind.
HINWEIS
• Führen die angegebenen Maßnahmen nicht zum Erfolg, wenden Sie sich
bitte an Ihren Fachhändler oder an den Hersteller.
• Beachten Sie auch die Betriebsanleitungen der schweißtechnischen
Komponenten wie z.B. Stromquelle.
Störung Ursache Behebung
Kein Lichtbogen
• Stromzuleitung zum Werkstück oder Brenner
unterbrochen
• Stromquelle oder Steuerleitung defekt
• Steuerleitung unterbrochen
• Stromkreis schließen
• Instand setzen
• Austauschen
Kein Lichtbogen • Schaltschütz in der Stromquelle nicht aktiviert • Siehe Betriebsanleitung
Stromquelle
Brennerkörper
oder
Stromzuleitung
überhitzt
• Kühlmitteldurchfluss nicht ausreichend
• Schweißstrom zu hoch
• Kühlmittelschlauch oder flüssiggekühltes
Stromkabel verengt oder verschlossen
• Wolframelektrode lose
• Umlaufkühlaggregat auf
Funktion und Leistung prüfen
•Reduzieren
• Durchfluss prüfen ggf.
austauschen
• Mit Brennerkappe festziehen
Tab. 11 Störungen und deren Behebung

DE - 20
11 Demontage ABITIG®WH
11 Demontage
Die Demontage darf nur von einer Fachkraft durchgeführt werden. Achten Sie
darauf, dass vor Beginn der Demontagearbeiten die Abschaltprozeduren
unbedingt eingehalten werden. Beachten Sie dabei auch die im
Schweißsystem eingebundenen Komponenten.
1WIG-Schweißbrenner von Stromquelle lösen.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Gaszufuhr ab.
• Sperren Sie die Druckluftzufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
• Schalten Sie die gesamte Schweißanlage aus.
HINWEIS
• Beachten Sie die Informationen in folgendem Kapitel:
8 Außerbetriebnahme auf Seite DE-17.
