Biohort LoungeBox User manual

1
Aufbauanleitung „LoungeBox®“ Größe 160 und 200
Assembly manual for “LoungeBox®“ - size 160 and 200
Notice de montage du “LoungeBox®“ - taille 160 et 200
Opbouwbeschrijving voor „LoungeBox®“ - grootte 160 en 200
Instrucciones de montaje de “LoungeBox®” - tamano 160 y 200
Istruzioni di montaggio “LoungeBox®” - misura 160 e 200
Monteringsvejledning for “LoungeBox®” - størrelse 160 og 200
GB
FR
NL
DE
IT
ES
BIOHORT GmbH
www.biohort.com
Hitta din översättning ...
Finn din oversettelse ...
Találja meg fordítását ...
Najděte svůj překlad ...
www.biohort.com/downloads
Poiščite vaš prevod na ...
DK

2
Um Kratzer zu vermeiden, verwenden Sie bitte geeignete Unterlagen!
Please use a suitable underlay to avoid scratches!
Pour éviter les rayures, utilisez les supports appropriés!
Om krassen te voorkomen raden wij u aan er iets onder te leggen!
Por favor, coloque en el suelo una base protectora adecuada para evitar posibles arañazos.
Utilizzare una base adatta per evitare graffi!
Benyt venligst et passende underlag for at undgå skrammer!
Schraubverbindungen grundsätzlich erst am Ende der Montage festziehen!
GB
FR
NL
IT
ES
Nuts not to be tightened before the end of assembly!
Ne serrer les écrous à fond qu´à la fin du montage!
Schroeven pas aan het einde van de montage vastdraaien!
En principio, no apriete fijamente las tuercas hasta que no haya terminado de
montar la caseta.
I dadi devono essere serrati a fondo soltanto alla fine del montaggio!
Møtrikkerne må ikke strammes før slutningen af opsætningen!
GB
FR
NL
IT
ES
Verwenden Sie bei der Montage Arbeitshandschuhe!
Wear working gloves!
Portez des gants de travail
Handschoenen gebruiken!
GB
FR
NL
Utilice unos guantes de trabajo.
Utilizzare guanti da lavoro
Brug arbejdshandsker!
ES
IT
Nicht bei Wind aufbauen!
Do not assemble the box on a windy day!
Ne pas assembler quand il y a du vent !
Niet opbouwen in de wind!
GB
FR
NL
!No montar con ráfagas de viento!
Non costruire nel vento!
Saml ikke skuret på en blæsende dag!
ES
IT
Maßstabsgetreue Abbildungen der zu verwendenden Schrauben:
M 1:1
Scale drawing 1:1 of the screws in use
Reproduction selon l´échelle 1:1.
Afbeelding : schaal 1:1 (ware grootte)
Reproducción a escala 1:1 de los tornillos que se utilizan para el montaje.
Immagine in scala delle viti da utilizzare!
Skala tegning af skruer er 1:1
GB
FR
NL
IT
ES
M4 x 10 M6 x 164,2 x 13 M4 x 18
Wichtige Punkte für den Aufbau!
Vorliegende Aufbauanleitung zeigt den Zusammenbau von LoungeBox® „160“, sie gilt sinngemäß auch für die Größe „200“.
GB
FR
NL
IT
ES
Important details regarding assembly! This assembly manual shows the erection of the LoungeBox®size “160”; it is also valid for size
“200”.
Points importants lors du montage! “ Cette notice de montage décrit l´assemblage du produit LoungeBox® taille « 160 »; celle-ci est
aussi valable pour la taille «200».
Deze montage instructies hebben betrekking op de opbouw van de LoungeBox®, grootte 160. De instructies zijn ook van toepassing op de
grootte 200.
Notas importantes para el montaje: Estas instrucciones muestran el montaje del arcón LoungeBox®en tamaño 160. También son válidas
para el tamaño 200.
Indicazioni importanti per il montaggio! Le seguenti istruzioni di montaggio fanno riferimento all‘assemblaggio di LoungeBox®misura
“160”; per analogia sono valide anche per la misura “200”.
Vigtige punkter ved samling! Samlemanualen viser opsætningen af modellen LoungeBox®str. “160”; gælder også for størrelse “200”.
DK
DK
DK
DK
DK
DK

3
• Keine aggressiven Chemikalien
wie z.B. Chlor oder Streusalz
lagern!
• Sonnenmilch und andere Cremen
mit Wasser und Seife entfernen
• Keine scheuernden Reinigungs-
mittel verwenden!
• Ölen Sie das Schloss jährlich!
Pflege und Wartung
• Do not store aggressive substances i.e.
chlorine or road salt
• Remove suntan lotion or any other
creams with water and soap!
• Do not use abrasive cleaning agents!
• Lubricate the lock once a year!
GB
• Ne pas stocker de produits chimiques
(chlore, sel, etc…)
• Nettoyez les traces de crème solaire ou
autre uniquement avec de l‘eau et du
savon
• Ne pas utiliser de produits nettoyant
abrasifs!
• Graissez la serrure et les charnières
chaque année !
FR
• Geen chemicaliën in de LoungeBox!
• Zonnebrandolie/melk en andere cremes
met water en zeep verwijderen!
• Gebruik geen schuurmiddelen!
• Slot jaarlijks oliën!
NL ITES
• No almacene productos químicos agre-
sivos dentro del LoungeBox, como por
ejemplo cloro y sal antiescarcha.
• Evite dejar huellas o restos de cremas
solares sobre la chapa. Limpie al arcón
siempre con agua o un trapo húmedo.
• No utilice ningún producto para fregar.
En general, evite siempre cualquier pro-
ducto químico para limpiar al arcón.
• Aplique aceite en la cerradura y las bisa-
gras una vez al año.
• Non lasciare prodotti chimici aggressivi
(come ad esempio cloro o sale per strade)
all’interno della Loungebox!
• Rimuovere crema solare e altre creme
con acqua e brillantante!
• Non utilizzare detergenti contenenti
sostanze aggressive!
• Lubrificare la serratura e le cerniere a
cadenza annuale!
Onderhoud
Care and maintenance Entretien et maintenance
Cuidado y mantenimiento Manutenzione
A
D1
H

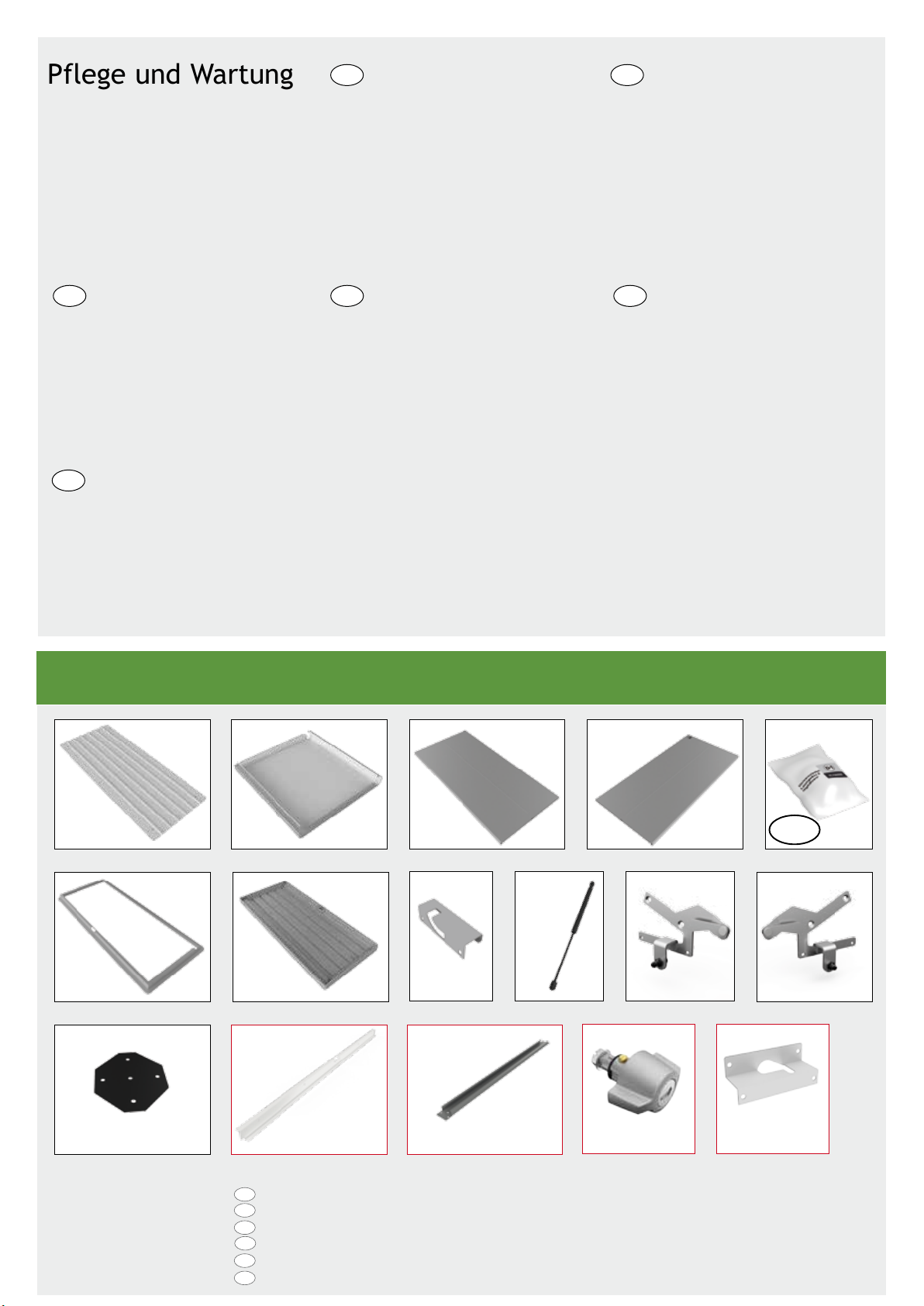

Teileübersicht
parts list · liste des pièces · stuklijst · lista de piezas · lista de parti · deloversigt
B C D
E
M L
F G I J
K X W
Teil L, M, X und W zusätzlich bei Größe 200
GB
FR
NL
IT
ES
Part L, M, X and W additional for size 200
Partie L, M, X et Wsupplémentaires pour la taille 200
Deel L, M, X en W extra voor maat 200
Parte L, M, X y W adicionales para el tamaño 200
Parte L, M, X e W supplementare per il formato 200
Del L, M, X og W desuden for størrelse 200
• Opbevar ikke aggressive stoffer dvs. Klor
eller vejsalt!
• Fjern solcreme eller andre typer af
creme med vand og rensemiddel!
• Brug ikke aggressive rengøringsmidler!
• Smør låsen årligt
DK Pleje og vedligeholdelse
DK

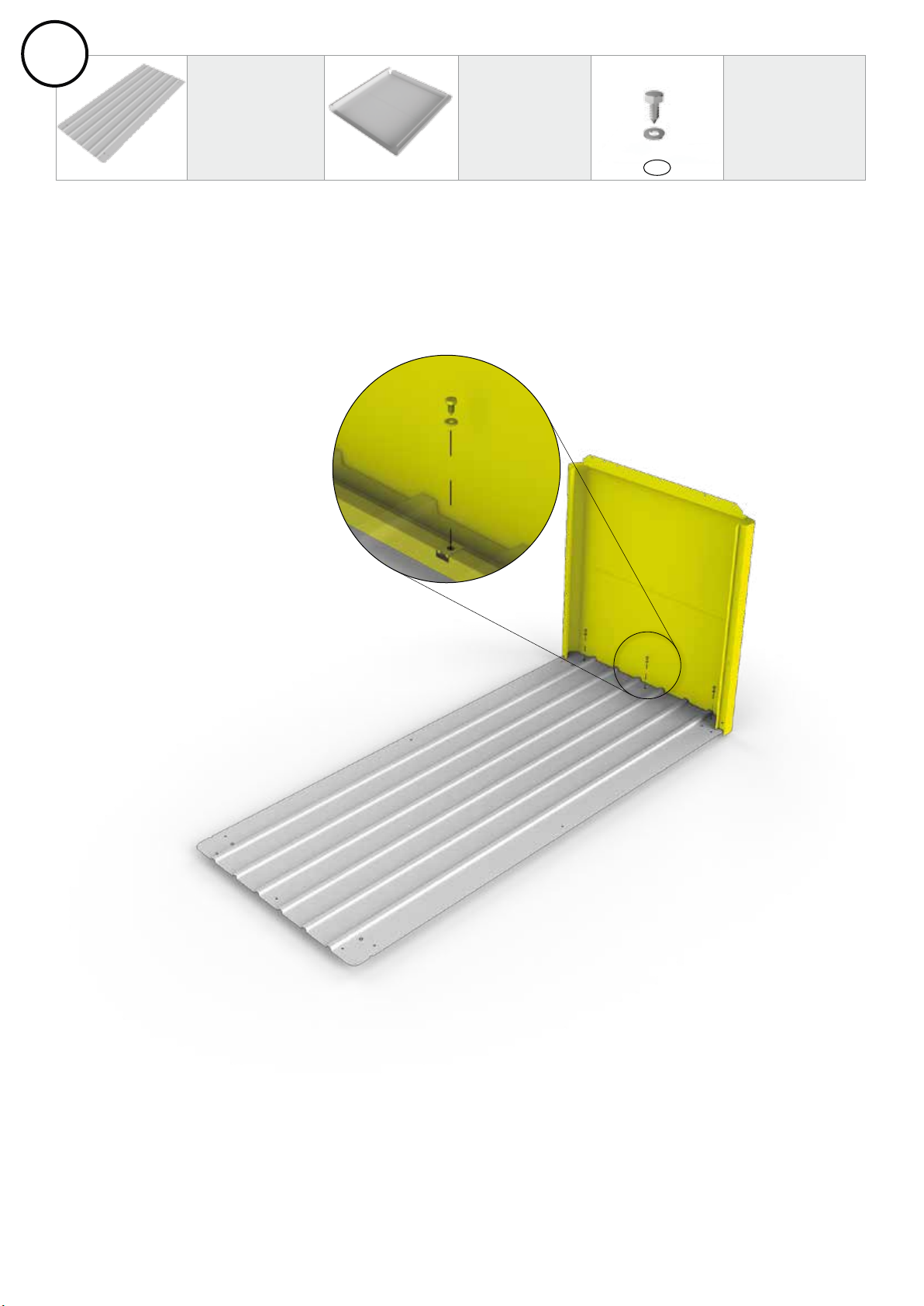

4
LB 160: 1x
LB 200: 1x
LB 160: 1x
LB 200: 1x
LB 160: 3x
LB 200: 4x
4,2 x 13
1.
D1
AB

5
LB 160: 1x
LB 200: 1x
LB 160: 4x
LB 200: 4x
LB 160: 3x
LB 200: 5x
4,2 x 13
2.
D1
C
M4 x 10
D1

6
LB 160: 1x
LB 200: 1x
LB 160: 4x
LB 200: 4x
LB 160: 3x
LB 200: 4x
4,2 x 13
3.
D1
B
M4 x 10
D1

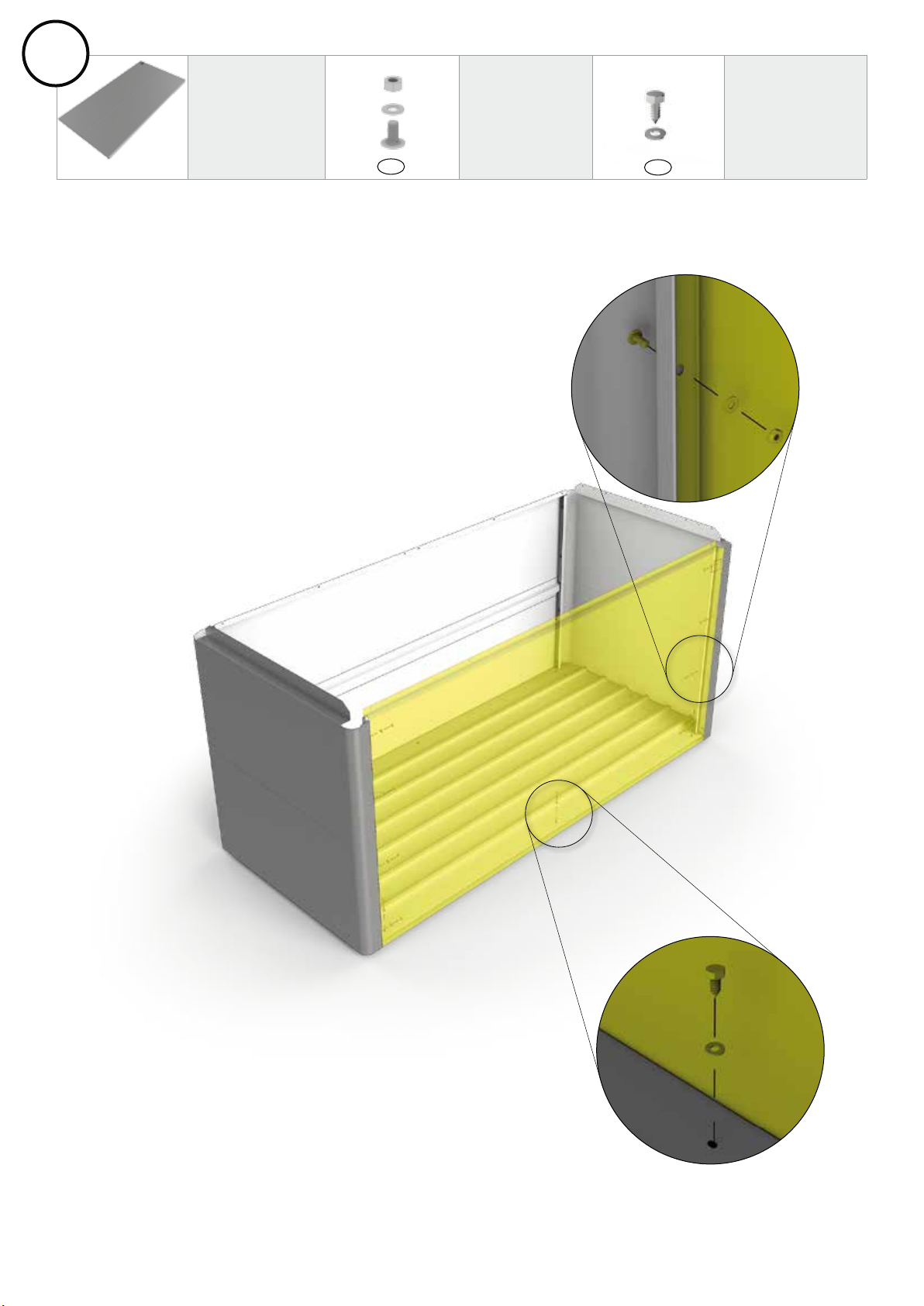

7
LB 160: 1x
LB 200: 1x
LB 160: 8x
LB 200: 8x
LB 160: 3x
LB 200: 5x
4,2 x 13
4.
D1
D
M4 x 10
D1

8
LB 160: 1x
LB 200: 1x
LB 160: 1x
LB 200: 1x
LB 160: 16x
LB 200: 20x
LB 160: 4x
LB 200: 4x LB 200: 1x
5.
E
M4 x 10
D1
G
1.
2.
Ziehen Sie jetzt alle Schraubverbindungen fest an!
Tighten now all nuts and connections securely! - Serrez maintenant les vis à fond! - Draai
nu alle schroeven vast! - Ahora puede apretar y fijar todos los tornillos y tuercas -
Adesso serrare a fondo tutti i dadi - Fastspænd nu alle bolt-/skrueforbindelser!
D1
Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
Nur für Größe 200
Only for width 200
Juste pour la largeur de 200
Alleen voor breedte 200
Sólo para el ancho de 200
Solo per larghezza 200
Kun for størrelse 200
L

9
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
LB 160: 4x
LB 200: 4x
LB 160: 4x
LB 200: 4x
LB 160: 4x
LB 200: 4x
LB 160: 8x
LB 200: 12x
K
D1
D1
6.
4,2 x 13
M4 x 18
D1
1. 2. 3.
Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap
Nur für Größe 200
Only for width 200 ·Juste pour la largeur de 200 ·Alleen voor breedte 200 ·Sólo para el ancho de 200 ·
Solo per larghezza 200 · Kun for størrelse 200
LB 200: 1x
M
1. 2.

10
LB 200: 1x LB200: 4x LB 200: 1x
LB 200: 1x LB 200: 1x
F

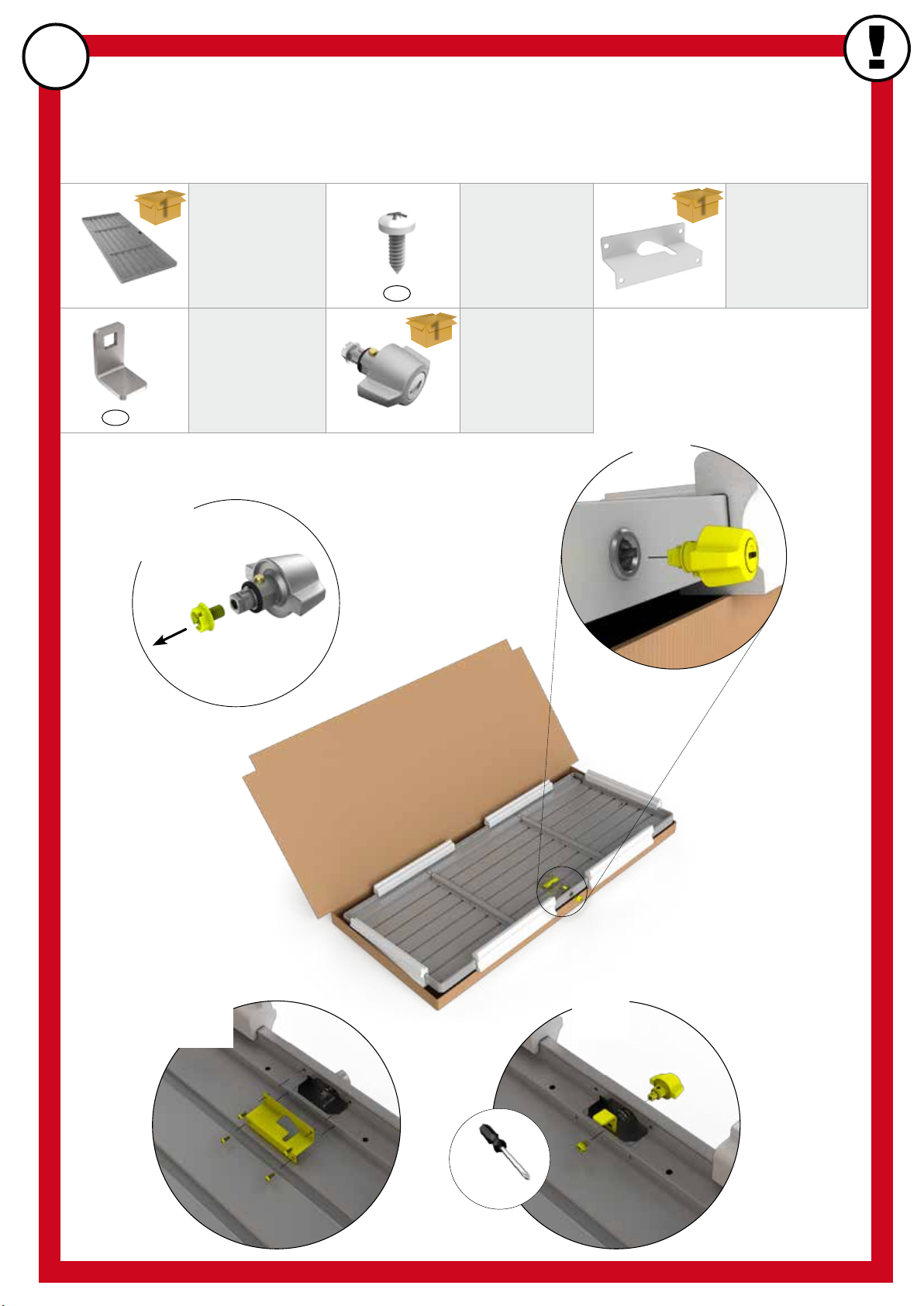

11
W
D1
D1
3,9 x 13
1
X
1.
2.
3.
4.
!
Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
7.
Nur für Größe 200
Only for width 200 ·Juste pour la largeur de 200 ·Alleen voor breedte 200 ·Sólo para el ancho de 200 ·
Solo per larghezza 200 · Kun for størrelse 200

11
LB 160: 1x
LB 200: 1x
LB 160: 1x
LB 200: 1x
LB 160: 1x
LB 200: 1x
LB 160: 4x
LB 200: 4x
8.
F
M6 x 16
D1
IJ
I
J
Nur für Größe 200
Only for width 200 ·Juste pour la largeur de 200 ·Alleen voor breedte 200 ·Sólo para el ancho de 200 ·
Solo per larghezza 200 · Kun for størrelse 200

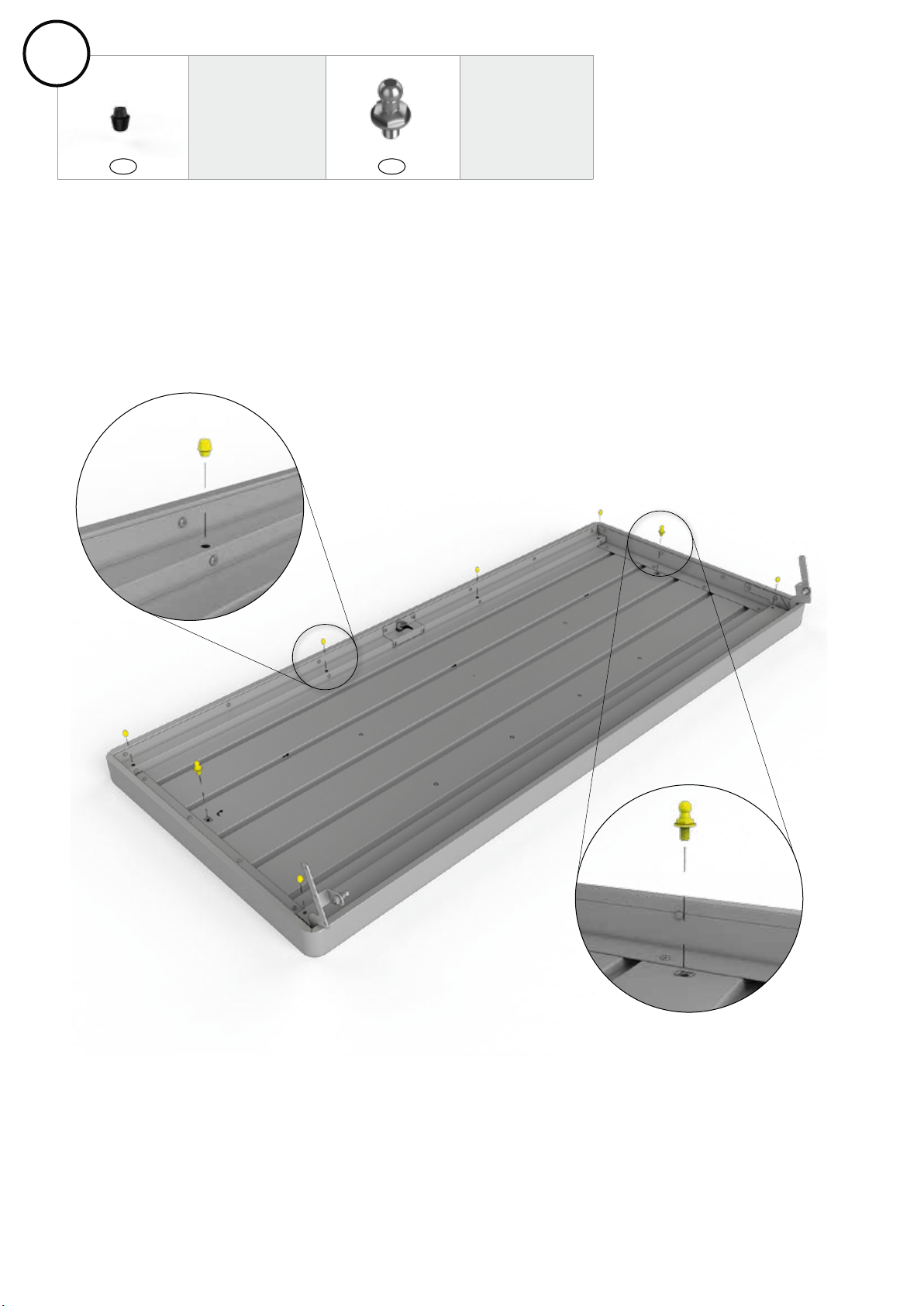

12
LB 160: 6x
LB 200: 10x
LB 160: 2x
LB 200: 2x
9.
D1D1

13
LB 160: 2x
LB 200: 2x
10.
H
PRESS
PRESS

14
LB 160: 6x
LB 200: 6x
11.
M4 x 10
D1

15
LB 160: 6x
LB 200: 6x
LB 160: 1x
LB 200: 1x
12.
D1

16
