Bircher CareMat VarioRec User manual

1
CareMat
mit 433 MHz VarioRec®Funksender
Originalbetriebsanleitung
Die druckempfindliche Bettvorlage
für demente und sturzgefährdete Personen
DEU SCH
Hinweise für den Installateur
• Die elektrische Montage und nbetriebnahme des Produkts darf nur von
einer Fachkraft ausgeführt werden. ESD-Schutz beachten.
1Sicherheitshinweise
Vor nbetriebnahme und Gebrauch der CareMat muss diese Anleitung komplett gelesen werden. Sie ist zur späteren Wiederverwendung aufzubewahren. Bei
Produkt-, Sach- oder Personenschäden, die durch Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch.
Hinweise für das Pflegefachpersonal
• Die CareMat dient lediglich zur Unterstützung des Pflegefachper-
sonals, ersetzt dieses jedoch nicht.
• Vor jedem Einsatz ist die CareMat auf ihre Funktionstüchtigkeit zu
überprüfen.
2Produktbeschreibung
Die CareMat mit 433 MHz VarioRec® Funksender ist kompatibel zu den
VarioRec®Funkempfängern von Lehmann electronic. Die VarioRec® Funk-
empfänger können Funksignale verschiedener VarioRec®Funksender emp-
fangen und sie an eine kabelgebundene Rufanlage weiterleiten. Detaillierte
nformationen zu diesem und weiteren kompatiblen 433 MHzVarioRec®
Geräten finden sie auf folgender Webseite: www.lehmannweb.de
2.2 Anwendungsbereiche und Funktion
Die CareMat wurde vorwiegend für den Einsatz in Alten- und Pflegehei-
men, Krankenhäusern und
Psychiatrien, sowie für betreutes Wohnen konzi-
piert. Die dort notwendige Pflege und Beaufsichtigung von dementen und
sturzgefährdeten Bewohnern stellt für das Betreuungspersonal einen erhöh-
ten Pflegeaufwand dar. Die CareMat ist die ideale Unterstützung: Sturzrisi-
ken sowie Gefahren, die sich durch Weglaufen oder Orientierungslosigkeit
ergeben, können erheblich verringert werden.
Die CareMat wird als druckempfindlicher Sensor direkt vor das Pflegebett
gelegt. Der VarioRec® Funkempfänger wird über die Steckverbindung des
Ruftasters an die Rufanlage angeschlossen. Sobald die Person das Bett ver-
lässt und auf die CareMat tritt, schaltet diese und sendet einen Alarm über
den VarioRec®Funkempfänger an die Rufanlage. Das kabellose Funksystem
vereinfacht die Handhabung rund um das Pflegebett.
335022B
09/16
Wird die CareMat nicht benötigt,
kann sie unter das Bett geschoben
werden.
Die CareMat zentriert und mit den
Griffen unter der Bettkante vor dem
Bett platzieren, sodass ein Umgehen
der Matte unmöglich ist.
VarioRec®Funkempfänger mit Rufan-
lage verbinden.
• Bei Transport und Lagerung starkes Durchbiegen der CareMat
vermeiden.
• Die CareMat trocken, sauber und flach bei
0 °C bis +55 °C lagern.
• Keine schwerenLastenauf der CareMatlagern undnichtmehrals
10 verpackte Matten aufeinander stapeln.
• Die CareMat kann mit handelsüblichen Desinfektions- und
Reinigungsmitteln mit max. 70 Vol% Alkohol gereinigt werden.
Keine ätzenden Mittel verwenden.
• Die CareMat ist weder autoklavierbar, noch dampfdesinfizierbar.
3äglicher Betrieb
4Reinigung und Desinfektion 5ransport und Lagerung

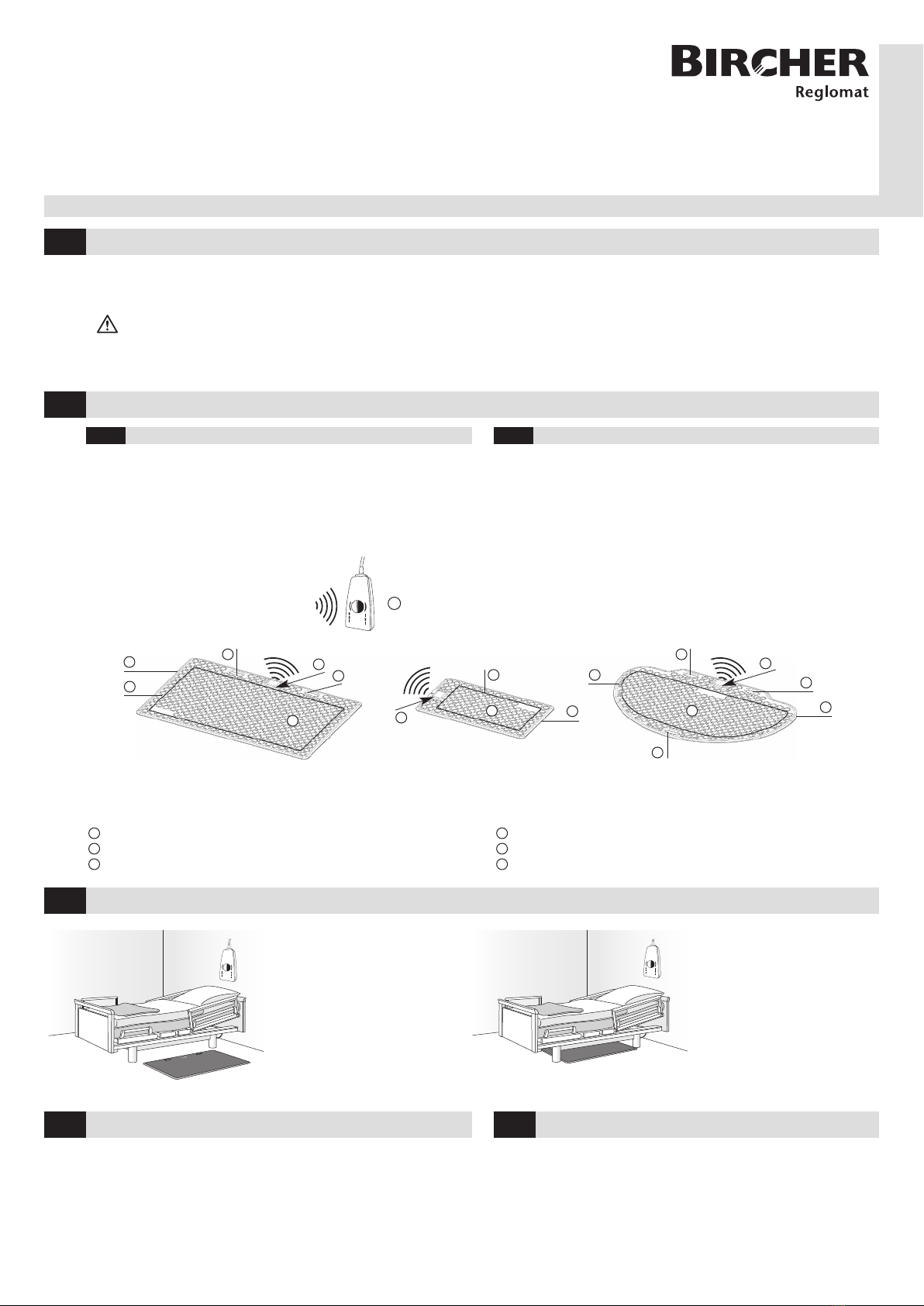

2.1 Beschrieb Funksystem
6
Gehäuse mit Funksender
Abgeschrägte, rollstuhlgängige Kanten
Rutschfeste Oberfläche mit Noppenstruktur
3
2
1Tragegriffe
Schaltaktive Zone
VarioRec®Funkempfänger (optionale Komponente)
5
4
6
1
21
1
22
3
3 3
4
4
4
4
4
5
55
CareMat A01 L433
CareMat A11 L433
1100 x 700 mm
CareMat B01 L433
CareMat B11 L433
700 x 400 mm
CareMat C01 L433
CareMat C11 L433
1100 x 700 mm,
halbrund

2
1
2

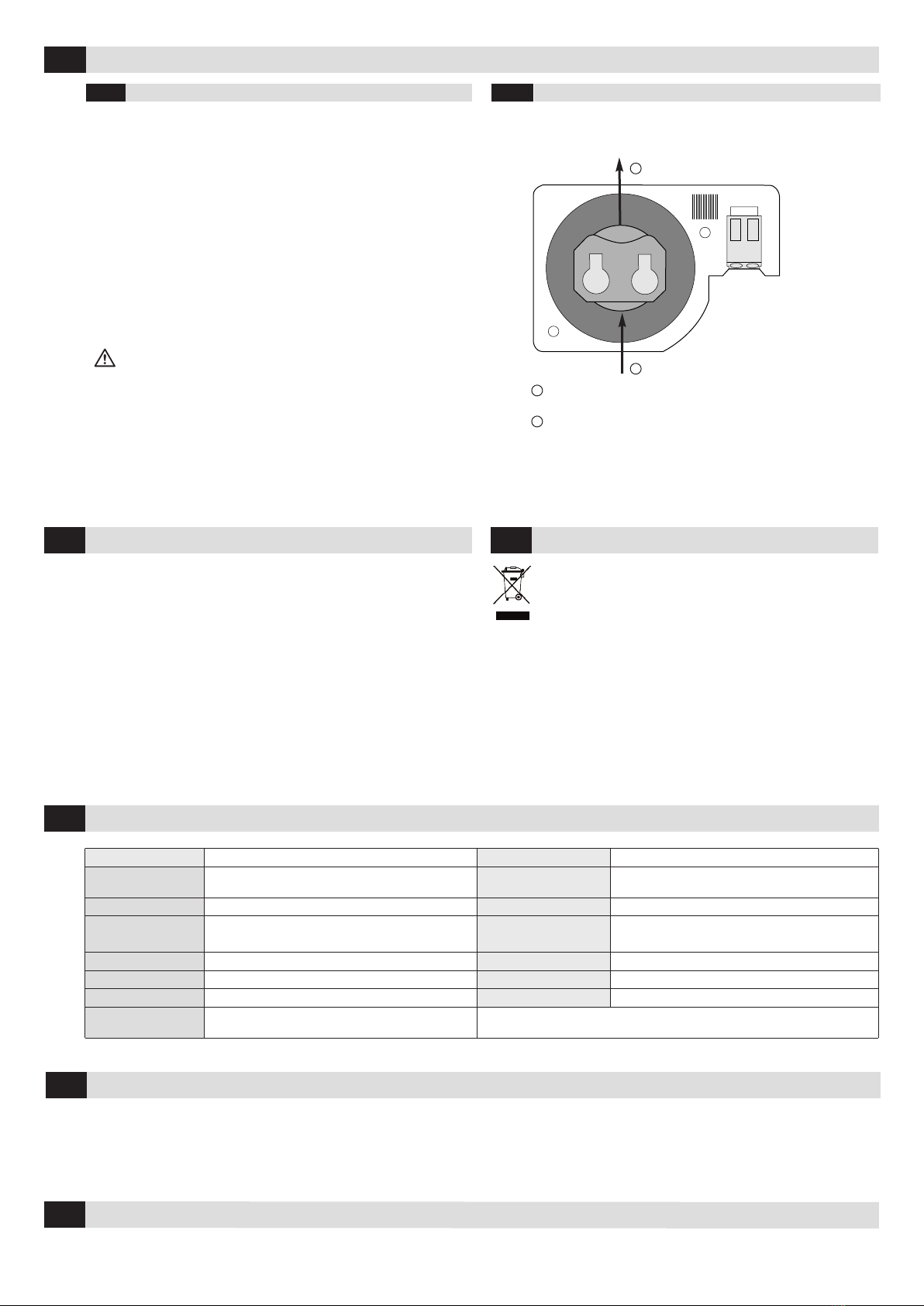

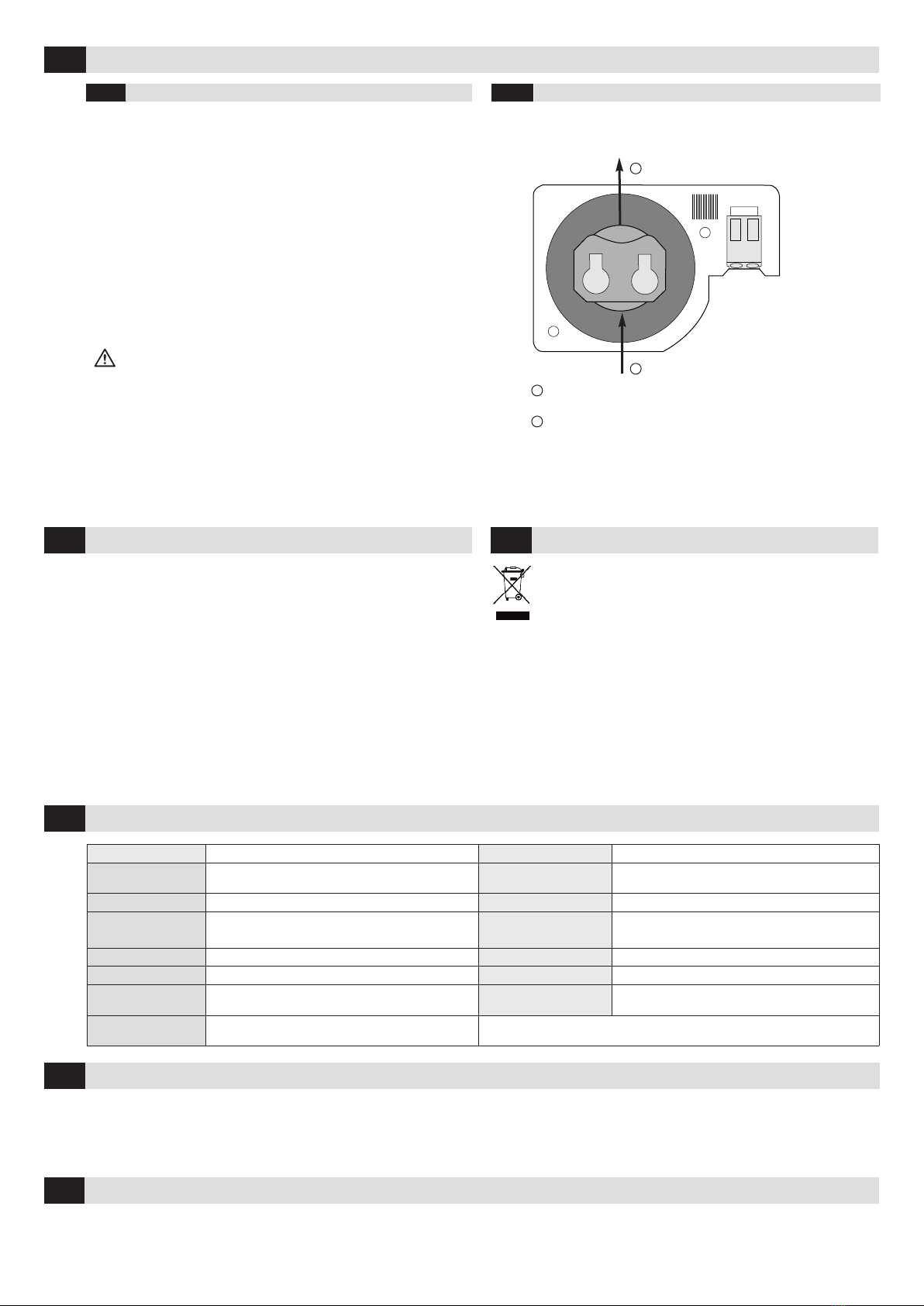

6.2 Funksender Batteriewechsel
Mit einem dünnen spitzen Gegenstand (vorzugsweise aus Kunst-
stoff) die Batterie aus der Halterung drücken.
Die Batterie herausziehen und neue Batterie mit dem + Pol nach
oben einsetzen.
1
2
Rückseitigen Gehäusedeckel entfernen
(6 Senkschrauben M3x5, Kreuzschlitz Grösse PH1)
Gehäusedeckel wieder montieren, die 6 Schrauben vorsichtig von
Hand leicht anziehen, nicht überdrehen.
Hinweis: Die CareMat und der Funksender bilden ein Rufsystem.
Sie sollten eindeutig gekennzeichnet werden, sodass sie nicht ver-
tauscht werden können. Damit wird sichergestellt, dass der Ruf nur
in demjenigen Zimmer ausgelöst wird, wo sich die CareMat und der
VarioRec®Funkempfänger auch tatsächlich befinden.
Wartung und Fehlersuche
7
Die CareMat ist bis auf den Batteriewechsel wartungsfrei.
Schrauben nur leicht anziehen.
Sollte die Funktion trotzdem nicht gewährleistet sein, sind folgende Schritte
zu prüfen:
•st die Rufanlage in Betrieb und der VarioRec®Funkempfänger korrekt
angeschlossen?
•st die CareMat korrekt auf den VarioRec®Funkempfänger eingelernt?
•st die Funksenderbatterie in Ordnung?
Sind die erwähnten Punkte erfüllt, die Funktion der CareMat aber trotzdem
nicht gewährleistet, wenden Sie sich bitte an das Fachpersonal.
echnische Daten
9
6.1 Konfiguration CareMat
6Funksystem in Kombination mit kabelgebundener Lichtrufanlage
Entsorgung
8
Die CareMatmit integriertem VarioRec®Funksender kann mit ver-
schiedenen VarioRec®Funkempfängern gleicher Frequenz kombi-
niert werden.
Die Konfiguration und die jeweils verfügbaren Leistungsmerkmale
sind den technischen Beschreibungen zu entnehmen. Diese finden
Sie auf der nternetseite www.lehmannweb.de.
Die Steckeranbindung des VarioRec®Funkempfängers an das Ruf
system muss durch eine Fachkraft vorgenommen werden. Pro Zim-
mer werden eine
CareMat und ein VarioRec®Funkempfänger instal-
liert. Tritt eine Person auf eine zugeordnete
CareMat , wird ein
Alarmsignal an den VarioRec®Funkempfänger übertragen.
Der Funksender und die dazugehörige Batterie sind bei einer geeig-
neten Sammelstelle abzugeben, die dafür sorgt, dass die Bauteile
recycelt, behandelt und umweltverträglich entsorgt werden.
Die CareMat ohne Funksender und Batterie kann im Hausmüll
entsorgt werden. Weitere nformationen zu den für Sie erreichbaren
Sammelstellen erhalten Sie bei hrem Abfallentsorger oder dem für
Sie zuständigen Vertreter.
Artikel CareMat Ax1T L433 / Bx1T L433 / Cx1T L433 Funkprotokoll Lehmann electronic VarioRec®
Masse (LxBxH) 1100x700x9 mm / 700x400x9 mm / 1100x700x9 mm,
Höhe bei Gehäuse 15 mm Funkfrequenz 433.92 MHz
Gewicht [kg] 8.2 kg / 3.2 kg / 6.5 kg Lebensdauer Je nach Anwendung ca. 2 – 3 Jahre
Material Polyurethan (PU) Funkreichweite bis 30 m in Gebäuden, abhängig von baulichen
Gegebenheiten (bis zu 100 m im freien Feld)
Farbe Careyellow, Caregrey Batterietyp 1x CR2032, 3V Lithium
Oberfläche Noppenstruktur Schutzart P54
Personengewicht mindestens 10 kg Umgebungstemperatur 0 bis +55° C
Chemische
Beständigkeit
Wasser (Raumtemp.), Körperflüssigkeiten,
handelsübl. Desinfektionsmittel, max. 70 Vol% Alkohol Technische Änderungen vorbehalten
EG-Konformitätserklärung
10
Hersteller: Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen
Es wurden folgende Richtlinien eingehalten: RoHS 2011/65/EU, RED 2014/53/EU
Produktvarianten: CareMat Ax1T L433, CareMat Bx1T L433, CareMat Cx1T L433, CareMat Mx1T L433
Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen, www.bircher-reglomat.com
11 Kontakt | Seller
| Swissdoor ApS, Stenhuggervej 2, 5471 Søndersø, www.swissdoor.dk

3
CareMat
with 433 MHz VarioRec®radio transmitter
ranslation of the original instructions
Pressure-sensitive bedside mat
to detect patients who wander or fall
ENGLISH
1Safety instructions
Notes for the installer
• The electrical installation work and commissioning of the product may
only be carried out by a qualified technician. Follow ESD protection rules.
These instructions must be read thoroughly prior to installation and use of the CareMat, and should be retained for future reference. Warranty claims will be
invalid in the event of any damage to the product, to goods or persons that is due to failure to observe these instructions.
Instructions for nursing staff
• CareMat operates purely as a support for nursing staff, not as a
substitute for them.
• Functionality of the CareMat should always be checked prior to
use.
2Product description
The CareMat with 433 MHz VarioRec®radio transmitter is compatible with
the VarioRec®radio receivers from Lehmann electronic. VarioRec®radio
receivers can receive radio signals from multiple VarioRec®radio transmit-
ters and relay them to a cable connected call system. Detailed information
about this device and other compatible 433 MHz VarioRec®devices can be
found on the following website: www.lehmannweb.de
2.2 Areas of application and function
The CareMat is designed for use in nursing homes, hospitals, psychiatric
wards, and home care. Care and supervision of fall-prone patients and
those with dementia require significant time and financial investments
from caregivers. CareMat is an ideal addition to reduce risks that arise
from wandering patients.
The CareMat, a pressure-sensitive switching device, is laid directly in front
of the patient bed. The VarioRec
®
radio receiver is connected to the call
system via the plug-in connection of the call button. As soon as a person
leaves the bed and steps onto the CareMat, it sends an alarm signal to the
call system via the VarioRec radio receiver. The wireless functionality
reduces tripping hazards around patient beds.
f the CareMat is not needed during
the day, it can be stored underneath
the bed.
CareMat should be centrally aligned
next to the bed so it is impossible to
bypass.
Connect the VarioRec®radio receiver
to the call system.
• Do not bend CareMat during transport, storage or installation
• CareMat must be stored flat in a clean, dry location with tempe-
rature range 0 °C to +55 °C.
• Do not place any heavy loads on the CareMat and do not stack
more than 10 packed mats on top of each other.
• The CareMat can be cleaned using commercially available disinfecting
and cleaning agents with max. 70 vol% alcohol.
No corrosive agents should be used.
• The CareMat is neither autoclavable nor can it be disinfected using
steam.
3Day to day operation
4Cleaning and disinfecting 5ransport and storage

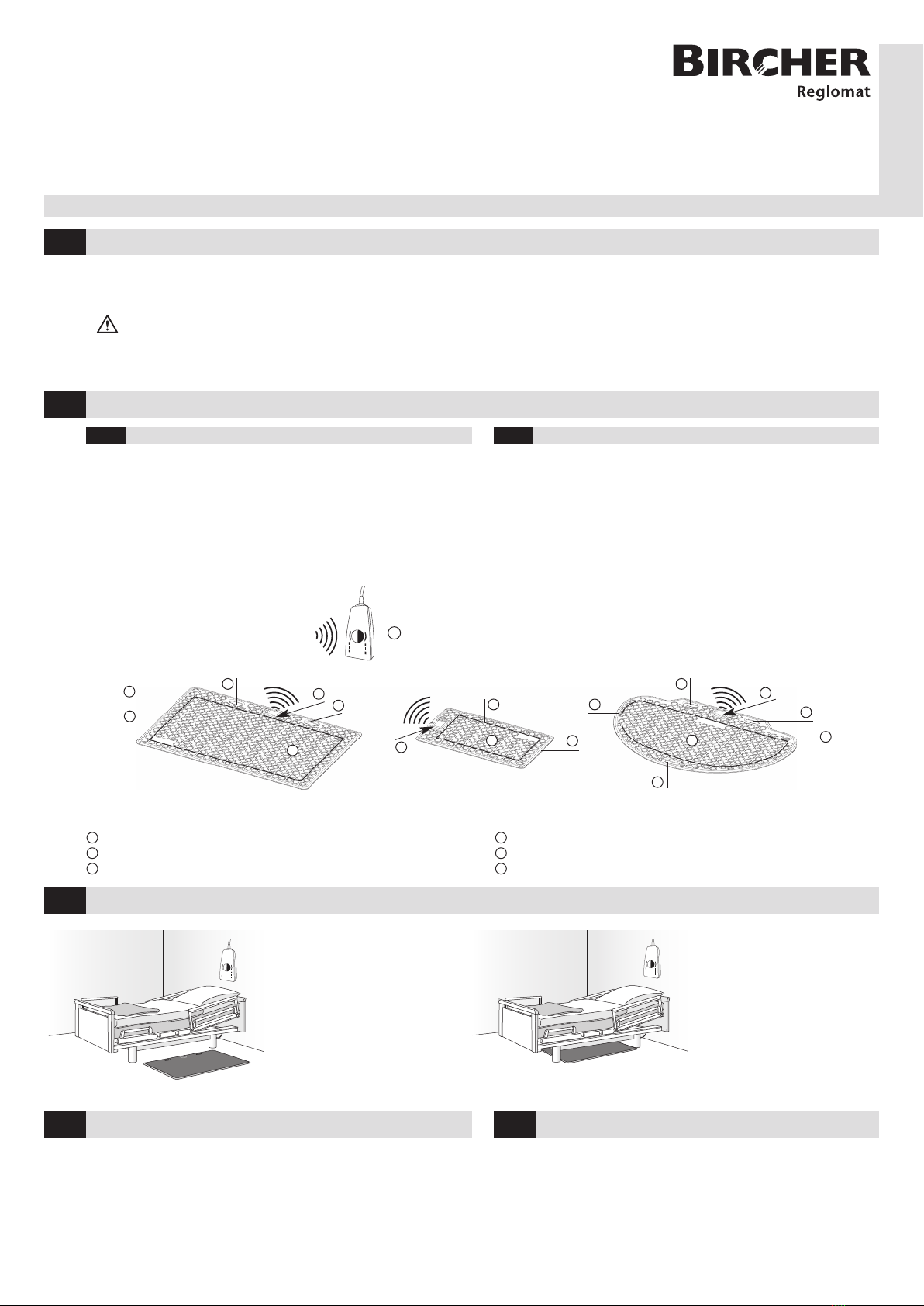

2.1 Radio system description
Housing with radio transmitter
Chamfered, wheelchair-accessible edges
Non-slip surface with stud texture design
1
2
3
Carrying handle
Active switching zone
VarioRec®radio receiver (optional component)
4
6
5
6
1
21
1
22
3
3 3
4
4
4
4
4
5
55
CareMat A01 L433
CareMat A11 L433
1100 x 700 mm
CareMat B01 L433
CareMat B11 L433
700 x 400 mm
CareMat C01 L433
CareMat C11 L433
1100 x 700 mm,
semi-circular

4
echnical specifications
9

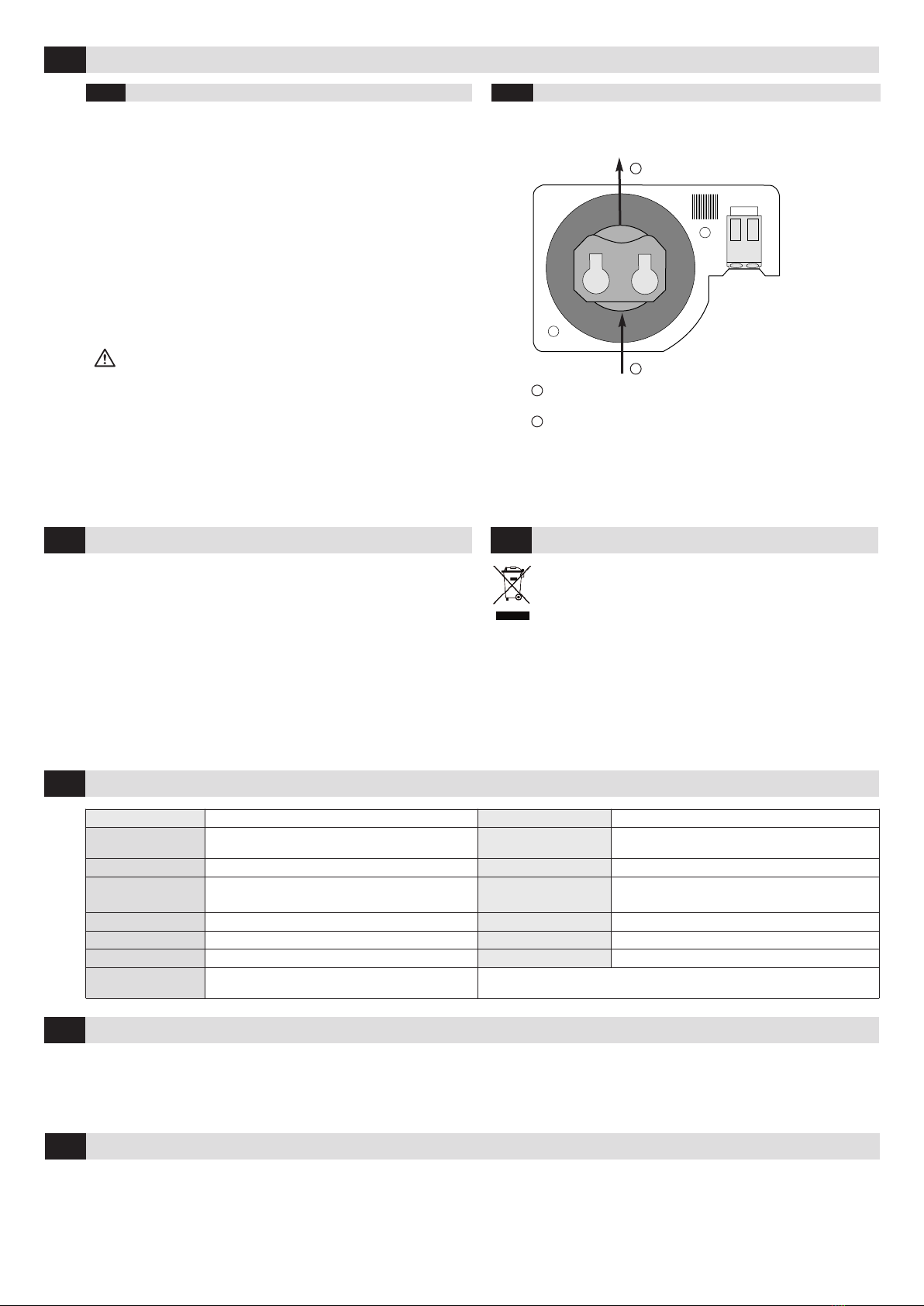

6.2 Replacing radio transmitter battery
With a thin, pointed object (preferably plastic), push the battery
out of the housing compartment.
nsert the new battery, ensuring the positive (+) side is facing you
1
2
Note: Together, the CareMat and radio transmitter form one call
system. Components forming individual systems should be labeled
clearly so the call is triggered in the particular room where the
CareMat and VarioRec
®
receiver are located.
Maintenance and troubleshooting
7
The CareMat is maintenance free until the batteries need to be replaced.
Ensure battery compartment screws are not over-tightened.
f batteries have been replaced and the CareMat is still not functioning pro-
perly, check the following:
•s the call system operating and the VarioRec®radio receiver correctly
connected?
•s the CareMat correctly tuned-in to the VarioRec®radio receiver?
•s the signal transmitter battery OK?
f the CareMat is still not functioning after the above have been checked,
consult a qualified expert.
The signal transmitter and its battery are to be disposed of at a suit-
able collecting point, so that the components are recycled, correctly
treated and disposed of in an environmentally correct manner.
The CareMat minus the signal transmitter and battery can be dispo-
sed of as household refuse. You can obtain further information on
your local collection point from your refuse collection authority or
from the competent representative.
6.1 CareMat configuration
6Radio system combined with cable-connected light signalling system
Disposal
8
The CareMat with the integrated VarioRec®radio transmitter can
be combined with multiple VarioRec®radio receivers of the same
frequency.
Configuration and the respectively provided features can be found
in the technical manuals. These can be found online at:
www.lehmannweb.de.
The CareMat and one VarioRec®receiver are to be installed one per
room. The electrical connections should be performed by a qualified
technician. One CareMat and one VarioRec®radio receiver are
installed per room. f anyone steps on an assigned CareMat, an
alarm signal is transmitted to the VarioRec®radio receiver.
Article CareMat Ax1T L433 / Bx1T L433 / Cx1T L433 Signaling protocol Lehmann electronic VarioRec®
Dimensions (LxWxH) 1100x700x9 mm / 700x400x9 mm / 1100x700x9 mm,
height with housing 15 mm Radio frequency 433.92 MHz
Weight [kg] 8.2 kg / 3.2 kg / 6.5 kg Working life Dependent on application approx. 2 – 3 years
Material Polyurethane (PU) Radio range up to 30 m in buildings, dependent on structural buil-
ding conditions (up to 100 m in free field)
Colour Careyellow, Caregrey ype of battery 1x CR2032, 3V Lithium
Surface Stud texture design ype of protection P54
Weight of persons At least 10 kg Ambient temperature 0 to +55° C
Chemical resistance Water (room temp.), body fluids, customary disinfectants,
max. 70 vol% alcohol Subject to technical modifications
EC-Declaration of Conformity
10
Manufacturer: Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen
Following directives have been observed: RoHS 2011/65/EU, RED 2014/53/EU
Product variants: CareMat Ax1T L433, CareMat Bx1T L433, CareMat Cx1T L433, CareMat Mx1T L433
Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen, www.bircher-reglomat.com
Contact | Seller
11
2
1
Remove housing cover on rear
(6 countersunk screws M3x5, cross-head size PH1)
Reinstall housing cover, carefully tighten the 6 screws by hand, do
not overtighten.
| Swissdoor ApS, Stenhuggervej 2, 5471 Søndersø, www.swissdoor.dk

5
CareMat
avec émetteur radio VarioRec®433 MHz
raduction de la notice originale
Modèle de tapis sensible à la pression pour les
personnes démentes et sujettes aux chutes
FRANÇAIS
1Instructions de sécurité
Instruction pour l’installateur
• Le montage électrique et la mise en service du produit ne doivent être
réalisés que par un professionnel qualifié. Respecter la protection ESD.
Avant la mise en service et l’utilisation du CareMat, cette directive doit être lue en entier. Elle doit être conservée pour une utilisation extérieure. En cas de
dommage aux produits, matériels ou personnes, provoqué par le non respect de cette directive, la garantie cesse d’être valable.
Notes pour le personnel infirmier
• Le CareMat sert d’aide au personnel infirmier, il ne le remplace
pas.
• Avant toute mise en place, il est nécessaire de vérifier le bon
fonctionnement du CareMat.
2Description du produit
Le tapis CareMat avec émetteur radio VarioRec®433 MHz est compatible
avec les récepteurs radio VarioRec®de la marque Lehmann electronic. Les
récepteurs VarioRec®peuvent recevoir les signaux radio de différents
émetteurs VarioRec®et les transmettre à un système d’appel câblé. Pour
des informations détaillées concernant ce système et les autres appareils
VarioRec®433 MHz compatibles, rendez-vous à l’adresse:
www.lehmannweb.de
2.2 Applications et fonctions
Le CareMat a été conçu principalement pour être installé dans des maisons
de retraite, centres de soins, hôpitaux et centres psychiatriques, ainsi que
dans des logements médicalisés. Lorsque la garde et la surveillance des
résidents atteints de démence et pouvant chuter sont intensifiés, cela
représente des exigences de maintenance accrues pour le personnel d’en-
cadrement. Le CareMat est l’aide idéale : Les risques de chute et les dan-
gers qui résultent d‘une fugue ou d‘une désorientation peuvent être consi-
dérablement réduits.
Le CareMat est placé comme capteur sensible à la pression, directement
sous le lit médicalisé. Le récepteur radio VarioRec
®
est connecté au centre
d’appel via le connecteur de la touche d’appel. Dès que la personne quitte
son lit et marche sur le CareMat, celui-ci s’allume et envoye une alarme au
centre d’appel via le récepteur radio VarioRec
®
. Le système radio sans
câble facilite la manipulation du tapis autour du lit médicalisé.
Lorsque le CareMat n’est plus
nécessaire, il peut être glissé sous
le lit.
Le CareMat est centré et placé
devant le lit médicalisé et avec les
poignées sous celui-ci, afin que le
tapis ne puisse être contourné.
Récepteur radio VarioRec®avec
connexion au centre d’appel.
• Pendant le transport et le rangement, éviter une forte flexion du
CareMat.
• Entreposer le CareMat sec, propre et à plat, à une température
comprise entre 0 °C et +55 °C.
• Ne pas poser de charge lourde sur le CareMat et ne pas ranger plus de
10 tapis les uns sur les autres.
• Le CareMat peut être nettoyé avec des désinfectants et des produits de
nettoyage avec max. 70% d’alcool disponibles dans le commerce.
Ne pas utiliser de produits caustiques.
• Le CareMat n’est ni autoclavable ni désinfectable par vapeur.
3Usage quotidien
4Nettoyage et désinfection 5ransport et rangement
2.1 Système radio décrit
Boîtier avec émetteur radio
Bords biseautés pour fauteuil roulant
La surface antidérapante avec structure à nodules
1
2
3
Poignée
Zone active
Récepteur radio VarioRec®(composant en option)
4
6
5
6
1
21
1
22
3
3 3
4
4
4
4
4
5
5 5
CareMat A01 L433
CareMat A11 L433
1100 x 700 mm
CareMat B01 L433
CareMat B11 L433
700 x 400 mm
CareMat C01 L433
CareMat C11 L433
1100 x 700 mm,
demi-rond

6
Données techniques
9
6.2 Remplacement de la batterie de l’émetteur radio
Faites sortir la pile de son compartiment à l’aide d’un objet fin et
pointu (de préférence en plastique).
Retirez la pile et insérez-en une neuve en orientant la borne +
vers le haut.
1
2
ndication: Le CareMat et l’émetteur radio forment un système d’ap-
pel. ls doivent être clairement identifiés afin qu’ils ne puissent être
remplacés. Cela garantit que l’appel est lancé seulement dans la
pièce où se trouve effectivement le CareMat et le récepteur radio
VarioRec®.
Entretien et dépannage
7
Le CareMat ne nécessite aucun entretien autre que le changement de la
batterie. Ne serrer que légèrement les vis.
Si le fonctionnement ne peut toujours pas être assuré, les étapes suivantes
sont à examiner :
•Le centre d’appel fonctionne-t’il?
Et le récepteur radio VarioRec
®
est-il correctement raccordé?
•Le CareMat est-il correctement connecté au récepteur radio VarioRec
®
?
•La batterie de l’émetteur radio est-elle en ordre ?
Si tous les points nécessaires sont remplis, mais que le fonctionnement du
CareMat n’est cependant toujours pas assuré, faire appel à un professionnel
qualifié.
L’émetteur radio et la batterie attenante doivent être envoyé vers un
centre de tri approprié qui prendra en charge le recyclage, le traite-
ment et l’élimination des différents composants dans le respect de
l‘environnement.
Le CareMat sans l’émetteur et la batterie peut être éliminé avec les
déchets ménagers. Pour plus d’informations sur les installations de
collecte disponibles, contactez votre service d’élimination des
déchets ou le représentant responsable.
6.1 Configuration de CareMat
6Système radio en combinaison avec un système d’appel infirmier filaire
Gestion des déchets
8
Le CareMat avec émetteur radio VarioRec®intégré peut être com-
biné à différents récepteurs radio VarioRec®de même fréquence.
Consultez les descriptions techniques pour la configuration et les
caractéristiques de performances de chaque appareil. Elles sont
disponibles sur nternet, à l’adresse : www.lehmannweb.de.
La connexion du récepteur radio VarioRec®au centre d’appel doit
être effectuée par un professionnel qualifié. Un CareMat et un
récepteur radio VarioRec®sont installés par chambre. Lorsqu’une
personne marche sur un CareMat installé, un signal d’alarme est
envoyé au VarioRec®.
Article CareMat Ax1T L433 / Bx1T L433 / Cx1T L433 Protocole de l’émetteur Lehmann electronic VarioRec®
Dimensions (LxlxH) 1100x700x9 mm / 700x400x9 mm / 1100x700x9 mm,
hauteur au niveau du boîtier 15 mm Fréquence radio 433.92 MHz
Poids [kg] 8.2 kg / 3.2 kg / 6.5 kg Durée de vie En fonction de l’utilisation env. 2 – 3 ans
Matériau Polyuréthane (PU) Portée radio jusqu’à 30 m dans des bâtiments, en fonction de leurs
structures (jusqu’à 100 m en champ libre)
Couleur Careyellow, Caregrey ype de batterie 1x CR2032, 3V Lithium
Surface Structure à nodules ype de protection P54
Poids de la personne minimum 10 kg empérature ambiante 0 jusqu’à +55° C
Résistance
chimique
Eau (temp. ambiante), fluides corporels, désinfectants
usuels, max. 70 Vol% Alcool Sous réserve de modifications techniques
Déclaration de conformité CE
10
Fabricant: Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen
Les directives suivantes ont été observées RoHS 2011/65/EU, RED 2014/53/EU
Variantes des produits: CareMat Ax1T L433, CareMat Bx1T L433, CareMat Cx1T L433, CareMat Mx1T L433
11 Contact | Seller
Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen, www.bircher-reglomat.com
2
1
Retirer le couvercle du boîtier situé au dos du dispositif
(6 vis à tête fraisée M3x5, empreinte PH1)
Replacer le couvercle du boîtier, serrer délicatement les 6 vis à la
main sans forcer.
| Swissdoor ApS, Stenhuggervej 2, 5471 Søndersø, www.swissdoor.dk

6
1
21
1
22
3
3 3
4
4
4
4
4
5
5 5
7
CareMat
con radiotransmisor VarioRec®de 433 MHz
raducción del manual de instrucción original
La alfombrilla sensible a la presión
para personas con demencia o riesgo de caída
ESPAÑOL
1Indicaciones de seguridad
Indicaciones para el instalador
• El montaje eléctrico y la puesta en servicio del producto solo puede
realizarlos un técnico especializado. Respete las medidas de protección
antiestática.
Antes de la puesta en servicio y del uso de la CareMat hay que leer íntegramente estas instrucciones. Debe conservarse para su reutilización posterior.
Los daños al producto, materiales o personas que sean resultado del incumplimiento de estas instrucciones excluyen las reclamaciones de garantía.
Observaciones para el personal sanitario/cuidador
• La CareMat solo sirve como respaldo para el personal sanitario o
cuidador, pero no lo sustituye.
• Siempre antes de cada uso la CareMat, hay que comprobar su
funcionamiento.
2Descripción del producto
La CareMat con radiotransmisor VarioRec®de 433 MHz es compatible con
los radiorreceptores VarioRec®de Lehmann electronic. Los radiorreceptores
VarioRec®pueden recibir señales radio de diferentes radiotransmisores
VarioRec®y retransmitirlos a un sistema de llamada connectado por cable.
En el siguiente sitio web encontrará informaciones detalladas sobre estos y
otros aparatos VarioRec®de 433 MHz compatibles: www.lehmannweb.de
2.2 Campos de aplicación y funcionamiento
La CareMat fue diseñada, fundamentalmente, para su uso en residencias
de ancianos, sanatorios, hospitales, hospitales psiquiátricos y domicilios de
residencia asistida. Las tareas de cuidado y vigilancia de residentes con
demencias y riesgos de caída suponen un gran esfuerzo para el personal
cuidador. La CareMat es la ayuda perfecta: Reduce considerablemente los
riesgos de daños por caídas y los peligros que se presentan cuando un
paciente pierde la orientación o se escapa.
La CareMat, sensor sensible a la presión, se coloca directamente delante
de la camilla o cama. El radiorreceptor VarioRec
®
se conecta con el sistema
de llamada a través de la conexión enchufable del pulsador de llamada. En
cuanto el paciente abandona la cama y pisa la CareMat, esta se activa y
envía una señal de alarma al sistema de llamada mediante el radiorrecep-
tor VarioRec
®
. El sistema de radio inalámbrico simplifica la manipulación
alrededor de la cama de cuidados.
Si no es necesario usar la CareMat,
basta con deslizarla debajo de la
cama.
Coloque la CareMat bien centrada y
en frente de la cama, con las asas
abajo de la cama para impedir que la
alfaombrilla se displaze.
Conecte el radiorreceptor VarioRec®
con el sistema de llamada.
• Al transportar y almacenamiento la CareMat evite doblarla en
exceso.
• Almacene la CareMat en un lugar seco, limpio y plano, a una tem-
peratura comprendida entre 0 °C y +55 °C.
• No deposite cargas pesadas sobre la CareMat y no apile más de
10 alfombrillas empaquetadas.
• La CareMat se puede limpiar con desinfectantes y limpiadores estándar
comerciales con un 70 vol% máx. de alcohol.
No utilice productos cáusticos.
• La CareMat no se puede esterilizar por autoclave ni se puede desinfectar
por vapor
3Servicio diario
4Limpieza y desinfección 5ransporte y almacenamiento
2.1 Descripción del sistema de radio
CareMat A01 L433
CareMat A11 L433
1100 x 700 mm
CareMat B01 L433
CareMat B11 L433
700 x 400 mm
CareMat C01 L433
CareMat C11 L433
1100 x 700 mm,
semicircular
Carcasa con radiotransmisor
Bordes inclinados y adecuados para el uso de sillas de ruedas
Superficie antideslizante con “botones”
1
2
3
Asas de transporte
Conmutación zona activa
Radiorreceptores VarioRec®(componente opcional)
5
4
6

8
8
Datos técnicos
9
6.2 Cambio de baterías del radiotransmisor
Con un objeto puntiagudo fino (preferentemente de plástico),
sacar la batería del soporte ejerciendo una ligera presión.
Retirar la batería y colocar una nueva batería con el polo + hacia
arriba.
1
2
Nota: La CareMat y el radiotransmisor constituyen un sistema de
aviso. Las unidades deben identificarse inequívocamente, para que
no puedan confundirse unas con otras. De esta forma se asegurará
de que la llamada de aviso solo se active en la habitación donde
realmente se encuentren la CareMat y el radiorreceptor VarioRec®
correspondientes.
Mantenimiento y localización de errores
7
La CareMat no requiere mantenimiento, solo el cambio de baterías.
Apriete los tornillos ligeramente.
Si a pesar de ello no funcionara correctamente, compruebe lo siguiente:
•¿El sistema de llamada está en funcionamiento y el radiorreceptor
VarioRec®está conectado correctamente?
•¿La CareMat está emparejada correctamente con el radiorreceptor
VarioRec®?
•¿Está bien la batería del radiotransmisor?
Si ha comprobado todos los puntos anteriores pero la CareMat sigue sin
funcionar correctamente, consulte con un técnico especializado.
El radiotransmisor y la batería correspondiente deben llevarse a un
punto de recogida de desechos adecuado, donde los componentes
se reciclen, gestionen y eliminen de forma respetuosa con el medio
ambiente.
La CareMat sin radiotransmisor ni batería se puede desechar junto
con la basura normal. Encontrará más información sobre los puntos
de recogida de desechos cercanos en la oficina de gestión de
residuos local o en su representante.
6.1 Configuración de CareMat
6Sistema de radio combinado con sistema de aviso luminoso por cable
Eliminación
8
La CareMat con radiorreceptor VarioRec®integrado puede combi-
narse con diferentes radiorreceptores VarioRec®de la misma fre-
cuencia.
La configuración y las respectivas características de potencia dispo-
nibles pueden consultarse en las descripciones técnicas. Estas se
hallan en la página de nternet www.lehmannweb.de.
La conexión del radiorreceptor VarioRec®con el sistema de llamada
debe realizarla un técnico especializado. Por cada habitación se
instalan una CareMat y un radiorreceptor VarioRec®. Cuando una
persona pisa sobre una CareMat asignada, se transmite una señal
de alarma al radiorreceptor VarioRec®.
Artículo CareMat Ax1T L433 / Bx1T L433 / Cx1T L433 Protocolo de radio Lehmann electronic VarioRec®
Medidas (LxAnxAl) 1100x700x9 mm / 700x400x9 mm / 1100x700x9 mm,
altura con carcasa 15 mm Radiofrecuencia 433.92 MHz
Peso [kg] 8.2 kg / 3.2 kg / 6.5 kg Duración Según uso, aprox. 2 – 3 años
Material Poliuretano (PU) Alcance de radio hasta 30 m en edificios, en funcion de las condiciones
estructurales (hasta 100 m al aire libre).
Color Careyellow, Caregrey ipo de batería 1x CR2032, 3 V de litio
Superficie Superficie con “botones” ipo de protección P54
Peso personal al menos 10 kg emperatura ambiente 0 hasta a +55° C
Estabilidad
química
Agua (temp. ambiente), fluidos corporales estándar
comercial. Desinfectante, 70 vol% máx. alcohol Reservado el derecho a realizar modificaciones técnicas
Declaración de conformidad CE
10
Fabricante: Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen
Se han cumplido las siguientes directivas RoHS 2011/65/EU, RED 2014/53/EU
Variantes del producto: CareMat Ax1T L433, CareMat Bx1T L433, CareMat Cx1T L433, CareMat Mx1T L433
11 Contacto | Seller
Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen, www.bircher-reglomat.com
2
1
Retirar la tapa de la caja trasera
(6 tornillos avellanados M3x5, ranura en cruz tamaño PF1)
Volver a montar la tapa de la caja; apretar a mano ligera y cuidado-
samente los 6 tornillos. No forzar el giro.
| Swissdoor ApS, Stenhuggervej 2, 5471 Søndersø, www.swissdoor.dk

6
1
21
1
22
3
3 3
4
4
4
4
4
5
5 5
9
CareMat
con trasmettitore radio VarioRec®433 MHz
raduzione delle istruzioni originali
Lo scendiletto sensibile alla pressione per
persone affette da demenza e a rischio di caduta
I ALIANO
1Avvertimenti sulla sicurezza
Note per l’installatore
• L’installazione elettrica e la messa in servizio del prodotto possono essere
effettuate soltanto da un tecnico qualificato. Osservare la protezione ESD.
Prima dell’installazione e dell’uso di CareMat, leggere le istruzioni con attenzione. Esse devono essere conservate per futuro riferimento. Danni al prodotto,
ai materiali o alle persone, causati dalla mancata osservanza delle istruzioni, possono invalidare la garanzia.
Note per il personale sanitario
• l CareMat serve solo ad aiutare il personale sanitario, ma non lo
sostituisce in nessun modo.
• Prima di ogni utilizzo occorre verificare la funzionalità del
CareMat.
2Descrizione del prodotto
l CareMat con trasmettitore radio VarioRec®433 MHz è compatibile con i
ricevitori radio VarioRec®di Lehmann electronic. ricevitori radio VarioRec®
sono in grado di ricevere segnali radio di diversi trasmettitori VarioRec®e di
trasmetterli a un impianto di chiamata con cavo. nformazioni dettagliate su
questo e altri dispositivi VarioRec®433 MHz compatibili sono reperibili sul
seguente sito web: www.lehmannweb.de
2.2 Ambito di applicazione e funzionamento
l CareMat è stato creato soprattutto per un impiego in case di cura, case
per anziani, ospedali, cliniche psichiatriche e alloggi sorvegliati. Le cure e
la sorveglianza di persone affette da demenza e a rischio di caduta, richie-
dono un notevole sforzo al personale curante. l CareMat offre lil supporto
ideale: minimizza considerevolmente il rischio di cadute così come il perico-
lo che qualcuno abbandoni la struttura o si perda.
l CareMat, sensore sensibile alla pressione, è posto direttamente davanti
al letto del paziente. l ricevitore radio VarioRec®è collegato all’impianto di
chiamata tramite il connettore del tasto di chiamata.
Quando una persona si alza dal letto e calpesta il CareMat, questo si
attiva trasmettendo un segnale di allarme attraverso il ricevitore radio
VarioRec®. l sistema radio senza cavi semplifica la manipolazione intorno
al letto del paziente.
Se il CareMat non è necessario,
esso può essere posto sotto il letto.
Collocare il CareMat di fronte al let-
to, in posizione centrale e con le
impugnature sotto i bordi del letto, in
modo da impedire lo spostamento
del tappeto.
Collegare il ricevitore radio Vario-
Rec®con l’impianto di chiamata.
• Durante il trasporto e la conservazione evitare forti flessioni del
CareMat.
• Conservare il CareMat in un luogo asciutto, pulito e in piano a
una temperatura tra 0 e +55 °C.
• Non posizionare carichi pesanti sul CareMat e non impilare più di
10 scendiletto confezionati uno sopra l'altro.
• l CareMat può essere pulito con disinfettanti disponibili in commercio e
con prodotti per la pulizia con max. 70% di volume di alcol.
Non utilizzare detergenti caustici.
• l CareMat non è autoclavabile, né sterilizzabile a vapore.
3Funzionamento giornaliero
4Pulizia e disinfezione 5rasporto e conservazione
2.1 Descrizione del sistema radio
CareMat A01 L433
CareMat A11 L433
1100 x 700 mm
CareMat B01 L433
CareMat B11 L433
700 x 400 mm
CareMat C01 L433
CareMat C11 L433
1100 x 700 mm,
semicircolare
Confezione con trasmettitore radio
Bordi smussati ed arrotondati
Superficie antiscivolo con struttura a bolle
1
2
3
Maniglie
Zona di attivazione
Ricevitore radio VarioRec®(componente opzionale)
4
6
5

10
Specifiche tecniche
9
6.2 Sostituzione della batteria del trasmettitore radio
Premere sulla batteria con un oggetto sottile e appuntito (preferi-
bilmente di plastica) per estrarla dal supporto.
Estrarre la batteria e inserire la nuova batteria con il polo positi-
vo rivolto verso l’alto.
1
2
Nota: l CareMat ed il trasmettitore radiofonico formano un impian-
to di chiamata. Essi devono essere chiaramente contrassegnati, in
modo che non possono essere scambiati. Questo assicura che la
chiamata viene eseguita solo in quella specifica camera, in cui sono
installati quel CareMat e quel ricevitore radio VarioRec®.
Manutenzione e individuazione dei problemi
7
l CareMat non necessita manutenzione tranne che per la sostituzione della
batteria. Serrare leggermente le viti.
Se nonostante questo il dispositivo non funziona, occorre effettuare le
seguenti verifiche:
•L’impianto di chiamata è in funzione ed il ricevitore radio VarioRec®è
collegato correttamente?
•l CareMat è sintonizzato correttamente con ricevitore radio VarioRec®?
•La batteria della radio trasmittente non riscontra alcun problema?
Se i punti menzionati funzionano correttamente, ma le funzionalità del
CareMat non si avviano, rivolgersi ad un esperto.
l trasmettitore e la batteria associata devono essere consegnati ad
appropriati centri di raccolta, che assicurano che i componenti siano
riciclati, trattati e smaltiti in modo ecologico.
l CareMat senza il trasmettitore radiofonico e la batteria può esse-
re smaltito con i rifiuti domestici. Per ulteriori informazioni sui centri
di raccolta disponibili, rivolgersi al servizio di smaltimento rifiuti o
ad un suo rappresentante competente.
6.1 Configurazione del CareMat
6Sistema radio in combinazione con impianto di chiamata luminosa cablato
Smaltimento
8
l CareMat con trasmettitore radio VarioRec®integrato può essere
abbinato a diversi ricevitori radio VarioRec®della stessa frequenza.
La configurazione e le caratteristiche di potenza di volta in volta
disponibili sono contenute nelle descrizioni tecniche consultabili nel
sito internet www.lehmannweb.de.
La connessione del ricevitore radio VarioRec®all’impianto di chia-
mata deve essere effettuata da un tecnico qualificato. Vengono
installati un CareMat e un ricevitore radio VarioRec®per camera.
Se una persona calpesta il CareMat, viene trasmesso un segnale di
allarme al ricevitore radio VarioRec®.
Articolo CareMat Ax1T L433 / Bx1T L433 / Cx1T L433 Protocollo radio VarioRec®Lehmann electronic
Dimensioni (LxPxH) 1100x700x9 mm / 700x400x9 mm / 1100x700x9 mm,
altezza con confezione 15 mm Frequenza radio 433.92 MHz
Peso [kg] 8.2 kg / 3.2 kg / 6.5 kg Durata di impiego A seconda dell’applicazione circa 2 – 3 anni
Materiale Poliuretano (PU) Portata segnale radio fino a 30 m negli edifici, in funzione delle condizioni
strutturali (fino a 100 m all’aperto)
Colore Careyellow, Caregrey ipo di batteria 1x CR2032, 3V litio
Superficie Struttura a bolle ipo di protezione P54
Peso persona Minimo 10 kg emperatura
ambientale 0 fino a +55° C
Resistenza
chimica
Acqua (temperatura ambiente), liquidi corporei,
Disinfettante, max. 70 % volume di alcol Con riserva di modifiche tecniche
Dichiarazione di conformità CE
10
11 Contatto | Seller
Produttore: Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen
Sono rispettate le seguenti direttive: RoHS 2011/65/EU, RED 2014/53/EU
Varianti del prodotto: CareMat Ax1T L433, CareMat Bx1T L433, CareMat Cx1T L433, CareMat Mx1T L433
Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen, www.bircher-reglomat.com
2
1
Rimuovere il coperchio posteriore dell’alloggiamento
(6 viti a testa svasata M3x5, a croce dimensioni PH1)
Rimontare il coperchio dell’alloggiamento, serrare a mano con cura
le 6 viti, non stringere eccessivamente.
| Swissdoor ApS, Stenhuggervej 2, 5471 Søndersø, www.swissdoor.dk

11
CareMat
med 433 MHz VarioRec®radiosändare
Översättning av originalbruksanvisning
Den tryckkänsliga mattan för dementa
patienter och personer med benägenhet att falla
SVENSKA
1Säkerhetsanvisningar
Anvisningar för installatören
• Produktens elektriska montering och idrifttagning får endast utföras av en
fackman Beakta ESD-skyddet.
Före idrifttagningen och användningen av CareMat måste denna anvisning läsas i sin helhet. Den ska sparas för senare återanvändning. Vid produkt-,
material- eller personskador som orsakas av att denna bruksanvisning inte följs, upphör garantin att gälla.
Anvisningar för vårdpersonalen
• CareMat er endast stöd för vårdpersonalen men ersätter dem
inte.
• Före varje användning ska CareMat kontrolleras avseende
korrekt funktion.
2Produktbeskrivning
CareMat med 433 MHz VarioRec®radiosändare är bl. a. kompatibel med
VarioRec®radiomottagarna från Lehmann electronic. VarioRec®radiomotta-
garna kan ta emot radiosignaler från olika VarioRec®radiosändare och kan
vidarebefordra dem till ett trådbundet signalsystem. Detaljerad information
om denna och ytterligare, kompatibla 433 MHz VarioRec®apparater hittar
du på följande webbsida: www.lehmannweb.de
2.2 Användningsområden och funktion
CareMat är i första hand utformad för användning i äldreboende och vård-
hem, sjukhus och psykiatriska avdelningar samt på särskilt boende. Vården
för och tillsynen av personer som har demens eller som är benägna att falla
kräver här ökade ansträngningar och insatser från vårdpersonalen.
CareMat är det perfekta hjälpmedlet: risken för fall, liksom faran för att
patienter försvinner och går vilse kan minskas avsevärt.
Som tryckkänslig sensor läggs CareMat direkt framför patientens säng.
VarioRec
®
radiomottagaren ansluts via larmknappens stickkoppling till pati-
entsignalsystemet. När patienten lämnar sängen och kliver på CareMat
aktiveras mattan och utlöser ett larm via VarioRec
®
radiomottagaren till
signalsystemet. Det trådlösa radiosystemet förenklar handhavandet kring
vårdsängen.
Om CareMat inte behövs kan den skju-
tas under sängen.
Placera CareMat i mitten framför
sängen med handtagen under
sängkanten så att patienten inte kan
gå runt mattan.
Koppla VarioRec®radiomottagaren
till patientsignalsystemet.
• Se till att CareMat inte knäcks vid transporten och lagering.
• Förvara CareMat torrt, rent och plant mellan 0 °C och +55 °C.
• Förvara inte tunga föremål på CareMat och stapla inte fler än
10 förpackade mattor på varandra.
• CareMat rengöras med vanliga desinfektions- och rengöringsmedel som
innehåller max. 70 vol% alkohol.
Använd inga frätande medel.
• CareMat kan inte autoklaveras eller desinficeras med ånga.
3Daglig drift
4Rengöring och desinficering 5ransport och lagring
2.1 Beskrivning radiosystem
CareMat A01 L433
CareMat A11 L433
1100 x 700 mm
CareMat B01 L433
CareMat B11 L433
700 x 400 mm
CareMat C01 L433
CareMat C11 L433
1100 x 700 mm,
halvrund
Hus med radiosändare
Sluttande kanter, lämpliga för rullstolar
Halkfri yta med halkfri struktur
1
2
3
Bärhandtag
Aktiv kontaktzon
VarioRec®radiomottagare (tillval)
4
5
6
6
1
21
1
22
3
3 3
4
4
4
4
4
5
5 5

12
ekniska data
9
6.2 Radiosändare batteribyte
Tryck ut batteriet ur hållaren med ett tunt, spetsigt föremål (helst
av plast).
Dra ut batteriet och sätt in det nya batteriet med + polen uppåt.
1
2
OBS: CareMat och radiosändaren utgör ett signalsystem. De bör
märkas entydigt så att de inte kan förväxlas. Därmed säkerställs att
larmet endast utlöses i det rum där CareMat och VarioRec®radio-
mottagaren faktiskt sitter.
Underhåll och felsökning
7
Bortsett från batteribytet är CareMat underhållsfri.
Dra bara lätt åt skruvarna.
Om det ändå inte skulle fungera bör följande steg kontrolleras:
•Är signalsystemet i drift och VarioRec
®
korrekt anslutet?
•Är CareMat korrekt inprogrammerad på VarioRec
®
radiomottagaren?
•Är radiosändarens batteri intakt?
Om de beskrivna punkterna är uppfyllda, men CareMat ändå inte fungerar,
kontakta fackpersonalen.
Funksändaren och det tillhörande batteriet ska lämnas in vid ett
lämpligt insamlingsställe som ser till att komponenterna återvinns,
behandlas och avfallhanteras på ett miljövänligt sätt.
CareMat utan radiosändare och batteri kan avfallhanteras i hus-
hållsavfallet. Ytterligare information om insamlingsställen i din när-
het finns hos ditt avfallshanteringsföretag eller hos representanten
som är ansvarig för dig.
6.1 Konfiguration CareMat
6Radiosystem i kombination med trådbundet visuellt signalsystem
Avfallshantering
8
CareMat med integrerad VarioRec®radiosändare kan kombineras
med olika VarioRec®radiomottagare med samma frekvens.
Konfigurationen och motsvarande effektuppgifter finns i de tekniska
beskrivningarna. De finns på internetsidan www.lehmannweb.de.
Kontaktkopplingen av VarioRec®till patientsignalsystemet måste
utföras av en fackman. Per rum installeras en CareMat och en
VarioRec®radiomottagare. Om en person kliver på en ansluten
CareMat, överförs en larmsignal till VarioRec®radiomottagaren.
Artikel CareMat Ax1T L433 / Bx1T L433 / Cx1T L433 Radioprotokoll Lehmann electronic VarioRec®
Mått (LxBxH) 1100x700x9 mm / 700x400x9 mm / 1100x700x9 mm,
höjd med hus 15 mm Radiofrekvens 433.92 MHz
Vikt [kg] 8.2 kg / 3.2 kg / 6.5 kg Livslängd Beroende på användning ca 2–3 år
Material Polyuretan (PU) Radioräckvidd Upp till 30 m inomhus, beroende på byggnadens
strukturelle villkor (fritt fält upp till 100 m)
Färg Careyellow, Caregrey Batterityp 1x CR2032, 3V litium
Yta Halkfri struktur Kapslingsklass P54
Personvikt Minst 10 kg Omgivningstemperatur 0 till +55° C
Kemisk
beständighet
Vatten (rumstemp.), kroppsvätskor, vanl. desinfektionsme-
del, max. 70 vol% alkohol Tekniska ändringar förbehålls
EG-försäkran om överensstämmelse
10
Tillverkare: Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen
Följande direktiv efterföljs: RoHS 2011/65/EU, RED 2014/53/EU
Produkttyper: CareMat Ax1T L433, CareMat Bx1T L433, CareMat Cx1T L433, CareMat Mx1T L433
Bircher Reglomat AG, Wiesengasse 20, CH-8222 Beringen, www.bircher-reglomat.com
11 Kontakt | Seller
2
1
Ta bort höljets lock på baksidan
(6 skruvar med försänkt huvud M3x5, krysspår storlek PH1)
Montera höljets lock igen, dra försiktigt åt de 6 skruvarna lätt för
hand, utan att förvrida.
| Swissdoor ApS, Stenhuggervej 2, 5471 Søndersø, www.swissdoor.dk
