Bisonte TSC505 User manual

TĂIEREA BLOCURILOR POROTON, CĂRĂMIZILOR ȘI PLĂCILOR
GOALE DE LUT ÎN GENERAL, BETONULUI AERAT ȘI ALTELE
ASEMENEA
TSC505 - 230V
TSC505 - 400V
Manual de utilizare, intretinere
si piese de schimb
Masina de taiat BCA-Caramida TSC505
Pg. 2 Pg. 46

Ferăstrău cu bandă
mod. TSC505
DESCRIEREA PRODUSULUI:
Fierăstrău cu bandă cu motor electric pentru tăierea
blocurilor poroton, cărămizilor și dalelor de argilă, betonului
aerat (Gasbeton), porotermei și produselor similare.
REPRODUCEREA TOTALĂ SAU PARȚIALĂ A ACESTUI MANUAL ESTE INTERZISĂ DE EURO T.S.C.
ATENȚIE: numai persoanele care își pot desfășura activitatea în
mod fiabil pot lucra pe și cu acest utilaj. Operatorul utilajului
trebuie să se asigure că persoanele neautorizate sunt ținute la o
distanță adecvată față de utilaj.
ATENȚIE: pentru siguranța cumpărătorului și a angajaților săi
care pot utiliza utilajul, vă recomandăm să citiți cu atenție
instrucțiunile din acest manual de utilizare înainte de a porni
utilajul.
ATENȚIE: inspectați imediat utilajul atunci când sosește.
În cazul daunelor cauzate de expediere sau dacă lipsesc
piese, trimiteți imediat un raport scris al acestor daune
transportatorului și apoi informați furnizorul.

5
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
INDEX
Declarație de conformitate CE ............................................................................ pag. 2
Certificat de garanție ....................................................................................................3
1 INFORMAŢII GENERALE
Important.......................................................................................................................5
Important: lama.............................................................................................................6
Siguranța operațională ..................................................................................................7
Componente brevetate..................................................................................................8
Produse care pot fi tăiate ..............................................................................................10
Avertismente de operare...............................................................................................11
1.1 Scopul manualului ..................................................................................................12
1.2 Utilizatori manuali ...................................................................................................12
1.3 Păstrarea manualului .............................................................................................13
1.4 Răspundere și garanție ..........................................................................................13
1.5 Clauza de declinare a responsabilității și răspunderea producătorului ...................13
2 INFORMAȚII TEHNICE
2.1 Identificare .............................................................................................................14
2.2 Riscuri reziduale .....................................................................................................15
2.3 Utilizare prevăzută .................................................................................................15
2.4 Cerințe de operare și depozitare. ............................................................................16
2.5 Materiale și produse utilizate...................................................................................16
2.6 Nivelurile emisiilor sonore .......................................................................................16
2.7 Caracteristici ...........................................................................................................17
3 REGULI GENERALE DE SIGURANȚĂ
3.1 Introducere .............................................................................................................18
3.2 Poziționarea utilajului .............................................................................................19
3.3 Descrierea semnelor...............................................................................................20
3.4 Dispozitive de siguranță .........................................................................................22
3.5 Reguli de siguranță ................................................................................................23
4 VERIFICĂRI PRELIMINARE
4.1 Expediere................................................................................................................24
5 PORNIREA ȘI OPRIREA
5.1 Verificări preliminare .............................................................................................. 25
5.2 Pornirea și oprirea utilajului ....................................................................................26
5.3 Iluminare................................................................................................................ 26
6 UTILIZAREA UTILAJULUI
6.1 Informații de operare ...............................................................................................27
6.2 Descrierea comenzilor mașinii ...............................................................................27
6.3 Tăierea blocurilor „Poroton” ....................................................................................28
6.4 Tăiere intermediară .................................................................................................29
6.5 Tăierea betonului aerat ...........................................................................................29
7 ÎNTREȚINERE
7.1 Reglarea și înlocuirea lamei....................................................................................30
7.2 Alinierea lamei ........................................................................................................31
7.3 Ghidaj lamă ............................................................................................................31
7.4 Curățare și lubrifiere ...............................................................................................32
7.5 Verificarea dispozitivelor de siguranță.....................................................................32
7.6 Confirmarea lucrărilor de întreținere sau service.....................................................33
8. SCHEME ELECTRICE
8.1 Schema electrică 230V ..........................................................................................34
8.3 Schema electrică 400V ..........................................................................................35
9 TABELE COMPONENTE
9.1 Cadru......................................................................................................................38
9.3 Transmisie ..............................................................................................................39
9.4 Unitatea de acționare a mesei.................................................................................40
9.5 unitate de alimentare înainte a mesei......................................................................41
9.6 Masă. ......................................................................................................................42
10 PICTOGRAME
10.1 Poziția pictogramelor.............................................................................................43

Ferăstrău cu
bandă Mod.
TSC505
2
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
DECLARAȚIE DE CONFORMITATE CE
(LIMBA ORIGINALĂ) în conformitate cu apendicele II A din Directiva 2006/42/CE
Noi, EuroTSC s.r.l. strada Artigianale nr. 31/33, C.P. 25016 Ghedi (Brescia) Italia,
declarăm pe propria răspundere că produsul:
TIP: FERĂSTRĂU BANDĂ PENTRU INDUSTRIA CONSTRUCȚIILOR
Model TSC505 - monofazat 230V
Model TSC505 - trifazat 400V
NUMĂR DE SERIE : ........................................
respectă prevederile Directivei Mașini 2006/42/CE
, de asemenea, respectă prevederile următoarelor directive:
-Directiva privind compatibilitatea electromagnetică 2004/108/CE
În plus, au fost aplicate următoarele standarde:
UNI EN ISO 12100:2010 Siguranța mașinii, Principii generale de proiectare
Evaluarea și reducerea riscurilor CEI EN
60204-1:2006 Siguranța mașinilor (echipamente electrice
ale mașinilor) (mașini cu comandă electrică)
UNI EN 1807 Siguranța mașinilor pentru prelucrarea lemnului Ferăstraie
cu bandă
GHEDI (Brescia) Italia, data de ….............................. …....................................................
Tomasi Franco (director)

3
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
CERTIFICAT DE GARANȚIE
Model utilaj
Nr. de serie
Data achiziției
Se completează de către Client/Utilizator și se trimite
către producător.
Nr. de serie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Model ______________
Data achiziției ________________
..........................................
..
Ștampila vânzătorului
Strada Artigianale, nr. 31/33,
C.P. 25016 Ghedi (Brescia)
Italia
Ștampila vânzătorului/agentului

4
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu
bandă Mod.
TSC505
CERTIFICAT DE GARANTIE
GARANȚIE
Perioada de garanție prevăzută de lege se aplică utilajului. Orice defecte care pot fi atribuite,
cu dovezi documentate, defectelor materiale sau erorilor de asamblare, trebuie notificate
imediat vânzătorului. Dovada achiziției trebuie prezentată, prin furnizarea facturii și a
chitanței, atunci când se solicită acoperirea garanției. Acoperirea garanției este exclusă
pentru piesele care se datorează uzurii naturale, tensiunilor termice, condițiilor meteorologice
sau defecțiunilor cauzate de conexiuni, instalații, operațiuni sau lubrifieri incorecte sau
cauzate de intervenții forțate.
Acoperirea garanției este exclusă la aparatele electrice și electronice în cazul daunelor
cauzate de tensiune necorespunzătoare (tensiune insuficientă sau excesivă).
În plus, nu va fi recunoscută nicio acoperire a garanției pentru daunele cauzate de utilizarea
necorespunzătoare sau greșită a mașinii, cum ar fi modificările sau reparațiile
necorespunzătoare efectuate de proprietar sau de terți pe propria răspundere și, de
asemenea, în caz de suprasarcini intenționate ale utilajului.
Piesele supuse uzurii (de exemplu, lamele de tăiere, curelele de transmisie sau lanțurile de
transmisie, ghidajele lamelor, rulmenții, rulmenții axiali, condensatorul), precum și executarea
tuturor lucrărilor de reglare și calibrare sunt complet excluse din garanție.
ATUNCI CÂND CLIENTUL OBSERVĂ SITUAȚII ANORMALE ALE MAȘINII:
1 Clientul trebuie să notifice producătorul cu privire la problema sau defectele utilajului.
2 Clientul, la livrare, trebuie să verifice dacă utilajul și/sau echipamentul nu a fost deteriorat în
timpul expedierii, dacă respectă ceea ce a fost comandat și dacă este complet cu toate
accesoriile prevăzute. În caz contrar, clientul trebuie să trimită o cerere scrisă în termen de
5 zile de la primirea bunurilor.
3 Garanția nu acoperă costurile de expediere pentru piesele care urmează să fie înlocuite,
transport și manoperă.
4 Acoperirea garanției va începe numai în cazul în care cumpărătorul a completat, în
integralitatea sa, „CUPONUL DE GARANȚIE” atașat și l-a trimis producătorului în termen
de 5 zile de la primirea bunurilor.
5 Manualul trebuie să însoțească întotdeauna mașina.
Se completează de către Client/Utilizator și se trimite către producător
Dl.
Strada
C.P.
Tel.
Oraş
Jud.
Fax
Ștampilă și semnătură

5
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
1 - INFORMAȚII GENERALE

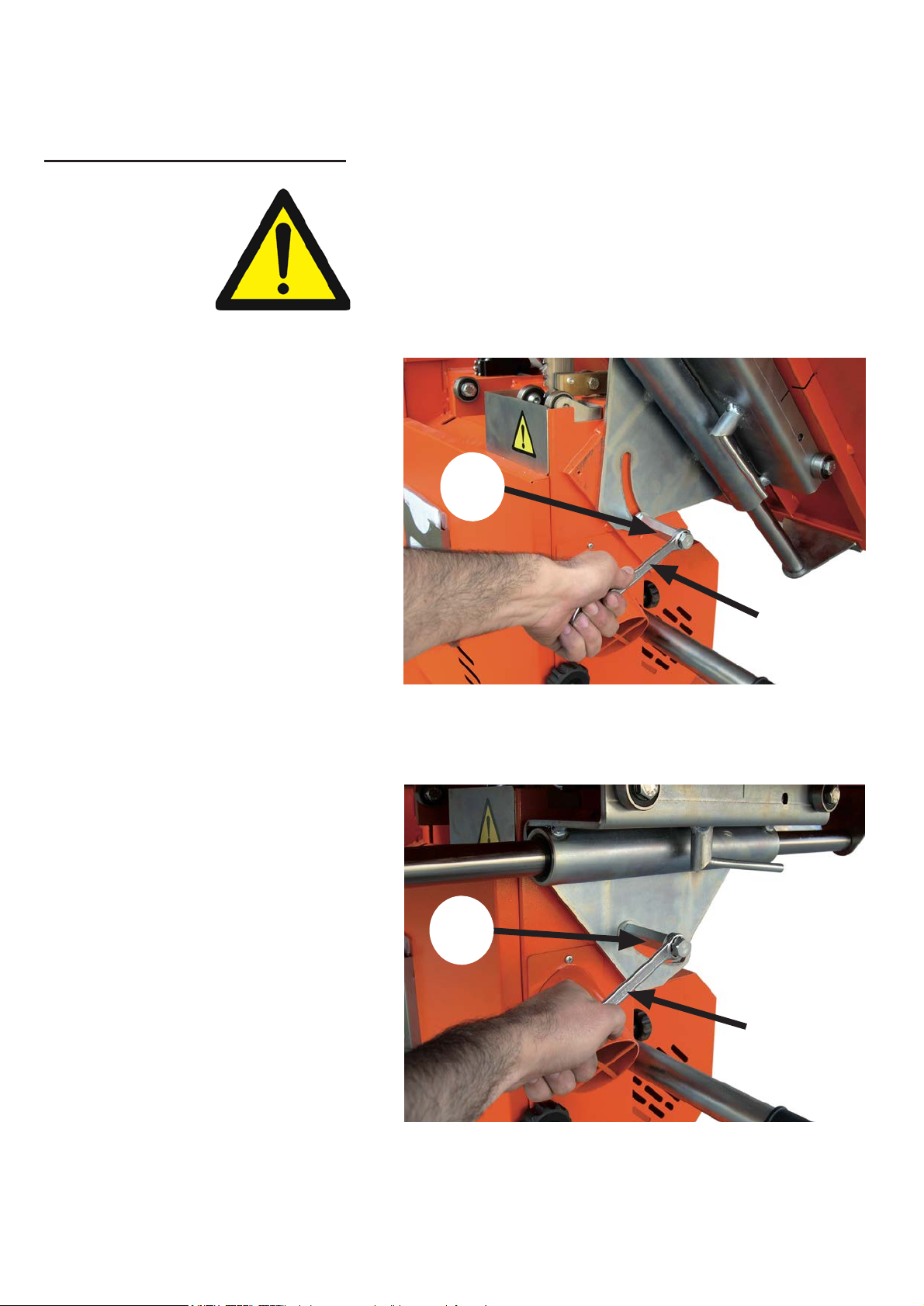

1) FOLOSIȚI CHEIA „B”
FURNIZATĂ PENTRU A
SLĂBI ȘURUBUL „A” ȘI
COBORÂȚI MASA CU
MÂINILE.
2) ODATĂ CE MASA ESTE
LA LOCUL SĂU,
STRÂNGEȚI DIN NOU
ȘURUBUL „A” FOLOSIND
CHEIA „B” FURNIZATĂ
IMPORTANT !
A
B
A
B

6
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
Mod. TSC505
1 - INFORMAȚII GENERALE
IMPORTANT
Pentru durabilitate maximă a mașinii și precizie de tăiere, efectuați
întotdeauna primele tăieturi cu niveluri de presiune foarte scăzute,
crescând presiunea încet până când ajungeți la nivelul optim în funcție de
tipul de material de tăiat.
LAMĂ
NOUĂ UTILIZARE
INIȚIALĂ
CORECTĂ
UTILIZAREA INIȚIALĂ
INCORECTĂ
VITEZA LAMEI
ALIMENTARE ÎNAINTE

7
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
1 - INFORMAȚII GENERALE
SIGURANȚA OPERAȚIONALĂ
Secvențe pentru tăierea cărămizilor și a materialelor similare

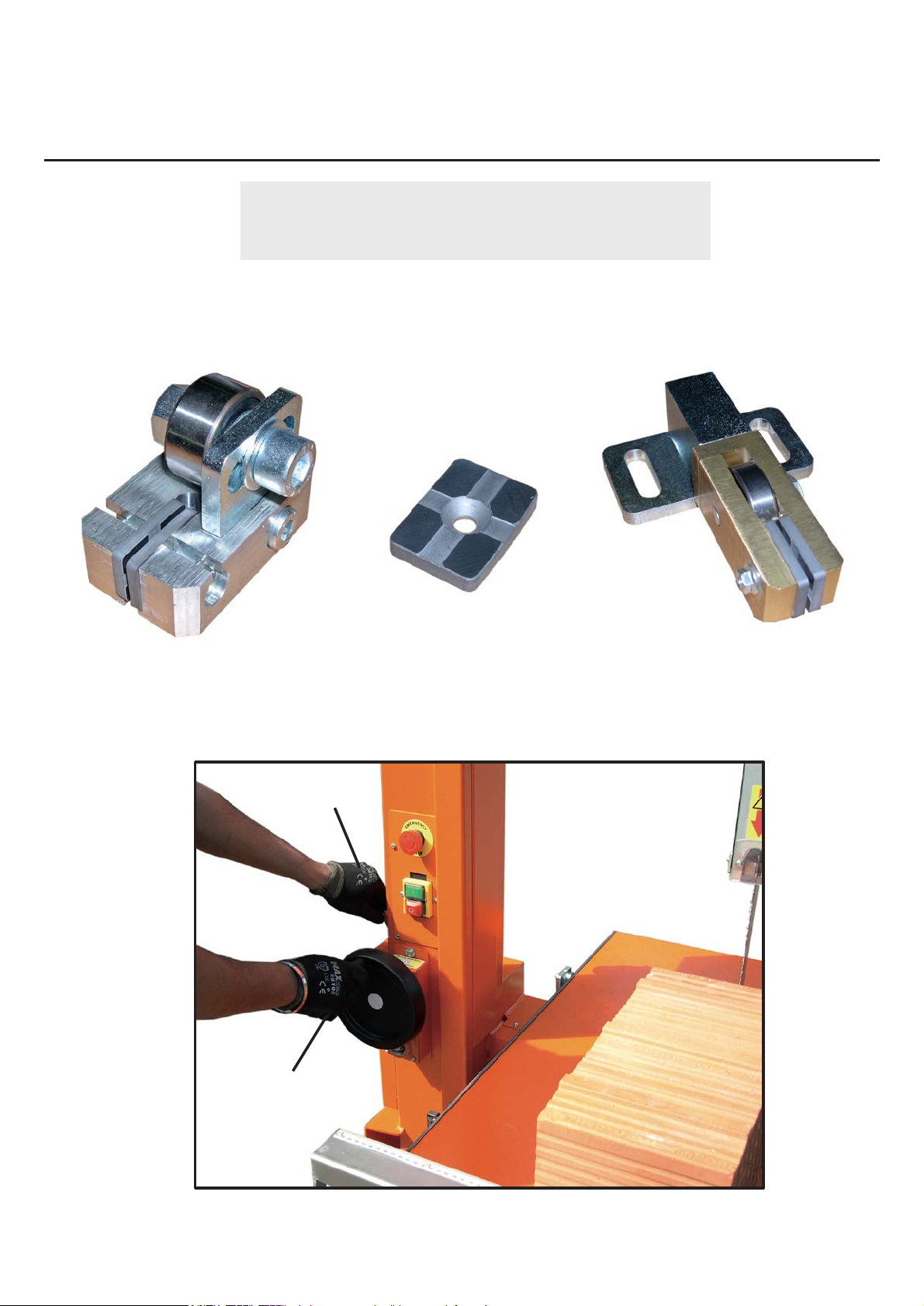

ALIMENTARE ROATĂ DE MÂNĂ ȘI MASĂ ÎNAINTE
1° utilizați mâna dreaptă pentru a roti roata de mână.
2° utilizați mâna stângă pentru a agăța maneta și mențineți-o cuplată pentru
alimentarea înainte.
ROATA DE MÂNĂ exercită o presiune puternică asupra lamei și, prin
urmare, alimentarea înainte a piesei trebuie să fie treptată. Încetiniți
alimentarea înainte la sfârșitul tăieturii, astfel încât lama să iasă din piesă
fără a vibra.
Stabilizați piesa ÎNAINTE DE A ÎNCEPE TĂIEREA.
Piesa nu trebuie să se balanseze niciodată pe masă. Utilizați o pană de
lemn pentru a o stabiliza, astfel încât să nu transmită vibrații lamei în timpul
ciclului de tăiere. Curățați întotdeauna masa cu o perie înainte de a face o
altă tăietură.
ACEASTĂ PROCEDURĂ TREBUIE EFECTUATĂ DE UN OPERATOR DE
UTILAJ CAPABIL ȘI EXPERIMENTAT.
PORNIRE – FAZA DE TĂIERE
Apăsați butonul verde pentru a porni lama. Se oprește de la sine la sfârșitul
deplasării mesei. Butonul verde trebuie resetat după fiecare tăiere.
AVERTISMENTE PENTRU TĂIETURI INTERMEDIARE
Lama nu se oprește singură atunci când se face o tăietură intermediară pe o
piesă.
OPERATORUL TREBUIE SĂ APESE BUTONUL DE OPRIRE PENTRU A
OPRI MAI ÎNTÂI LAMA ȘI APOI PENTRU A SCOATE PIESELE.
ROATA DE ALIMENTARE DIN FAȚĂ A MESEI
IMPORTANT: EFECTUAȚI ÎNTOTDEAUNA TĂIETURI CU
MODERAȚIE.
(ACORDAȚI LAMEI SUFICIENT TIMP PENTRU A LUCRA).
Când tăiați GASBETON, alimentați manual masa înainte.
NU SPĂLAȚI UTILAJUL CU APĂ
Utilizați un aspirator sau un mini compresor pentru a curăța utilajul.
Nu ungeți: UTILIZAȚI NUMAI ULEI ATOMIZAT ÎN RECIPIENT DE
PULVERIZARE
AVERTIZĂRI
Evitați cu desăvârșire să puneți mâinile în zona de tăiere atunci când
lama se mișcă!
Nu utilizați mașina atunci când apar defecțiuni sau avarii: așteptați până
când acestea au fost eliminate.
MOTOR
OPRIȚI IMEDIAT MOTORUL DACĂLAMA SE BLOCHEAZĂ.
2°
1°

8
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
1 - INFORMAȚII GENERALE
COMPONENTE BREVETATE PENTRU MODELELE
EuroTSC TSC505 - TSC 505 - TSC 650
Ghidaj lamă superioară Ghidaj lamă inferioară
COMANDĂ AVANS CU DOUĂ MÂINI
2°
Sistem
brevetat
1°
Inserție Widia
BREVET
(BREVET - PATENT)
Ferăstrău cu bandă
Mod. TSC505

9
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
1 - INFORMAȚII GENERALE
FIG. A
CÂND TĂIAȚI, UTILIZAȚI PRESIUNI AXIALE
SCĂZUTE ȘI VITEZE DE AVANS „LENTE”
ALIMENTARE ÎNAINTE
ÎNCET - ÎNCET
ASIGURAȚI-VĂ CĂ LAMA ESTE OPRITĂ LA MANIPULAREA
BLOCULUI ÎNAINTE ȘI DUPĂ FAZA DE TĂIERE
IMPORTANT:
DACĂ BLOCUL CARE URMEAZĂ SĂ FIE TĂIAT ESTE INSTABIL,
ACESTA TREBUIE STABILIZAT FOLOSIND O PANĂ DE LEMN (fig.
1a).

1 - INFORMAȚII GENERALE
10
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
CĂRĂMIZI ITALIENE ȘI STRĂINE CARE POT FI TĂIATE
Ferăstrău cu bandă
Mod. TSC505

Ferăstrău cu bandă
mod. TSC505
1 - INFORMAȚII GENERALE
1
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
FAZELE DE TĂIERE PENTRU CĂRĂMIZI AERATE ȘI MATERIALE
SIMILARE
1 - Apropiați-vă de piesa care urmează să fie tăiată:
Așezați-o ușor de lamă, fără a lovi lama.
2 - Pornirea tăierii:
Înainte de a începe să împingeți piesa înainte, atingeți ușor întotdeauna piesa
timp de câteva secunde cu lama, astfel încât lama să aibă timp să creeze o mică
brazdă în piesă.
3 - Continuarea tăierii (încet, încet):
Pentru a asigura o durată lungă de viață a lamei, însoțiți piesa atunci când
efectuați tăierea, în timpul alimentării înainte, foarte încet și cu presiuni de
împingere scăzute (nu forțați niciodată lama).
4 - Durata de viață a lamei:
Lamele sunt supuse uzurii. Durata de viață a lamei depinde de utilizare și, în
special, de densitatea și duritatea produsului și de o piesă stabilă în mod
corespunzător (pentru a stabiliza piesa, utilizați o pană de lemn - a se vedea Fig.
1A pagina 4 ). Produsele care sunt cele mai potrivite pentru tăiere, asigurând în
același timp durata de viață pe termen lung a lamei
sunt: CĂRĂMIDĂ UȘOARĂ
AERATĂ LEMN BETON BLOC DE
COFRAJ BLOC DIN BETON AERAT (GASBETON)
În plus, există produse foarte abrazive, în special cele care nu sunt aerate. Aceste
produse sunt greu de tăiat, în special atunci când tăieturile liniare sunt oblice cu
structura fagurelui (fig.1)
ESTE INTERZIS SĂ TĂIAȚI:
PIATRA, ROCI, MARMURA, GRANIT, CERAMICA,
BLOCURI DE BETON, FIER ETC.
ATENȚIE : Este interzis cu desăvârșire să puneți mâinile
în zona de tăiere atunci când lama se mișcă.
AVERTISMENTE DE OPERARE

1 - INFORMAȚII GENERALE
12
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
1.1 SCOPUL MANUALULUI
Scopul acestui manual este de a oferi informațiile necesare pentru asamblarea,
exploatarea, întreținerea și siguranța utilajului în cauză. Instrucțiunile pe care le
conține sunt concepute pentru a atinge performanțe maxime în ceea ce privește
eficiența, productivitatea, rezultatele tehnologice, protejând în același timp
siguranța personalului și siguranța utilajului.
Prin urmare, toate procedurile, de la asamblare până la întreținere, trebuie
efectuate în conformitate cu instrucțiunile pentru a evita accidente ale
personalului și deteriorarea utilajului.
1.2 UTILIZATORII MANUALULUI
Manualul se adresează în primul rând utilizatorilor mașinii și personalului de
asamblare și întreținere. Managerul instalației/șantierului de construcții trebuie să
cunoască toate instrucțiunile privind recomandările de siguranță
(comportamentul lucrătorilor, limitele de utilizare a utilajului, condițiile de mediu,
întreținerea programată etc.) și trebuie să se asigure că acestea sunt respectate
pentru a evita pericolul pentru personal și deteriorarea utilajului.
Compania EURO T.S.C. poate modifica aparatul pentru a-l îmbunătăți fără nicio
notificare prealabilă. Prin urmare, pot exista diferențe între utilajul aflat în posesia
dvs. și ilustrațiile din acest manual. Cu toate acestea, siguranța mașinii și
informațiile sunt întotdeauna furnizate.
INSTRUCȚIUNILE DE SERVICE CONȚINUTE ÎN MANUAL ÎȘI
ÎNDEPLINESC SARCINILE ÎN MĂSURA ÎN CARE SUNT SITUATE
ÎN IMEDIATA VECINĂTATE A UTILIZATORILOR UTILAJULUI, A
PERSONALULUI DE ASAMBLARE ȘI ÎNTREȚINERE. ÎN
CONSECINȚĂ, ASIGURAȚI
-VĂ CĂ MANUALUL RĂMÂNE
ÎNTOTDEAUNA LÂNGĂ MAȘINĂ.
Ferăstrău cu bandă
Mod. TSC505

Ferăstrău cu bandă
mod. TSC505
1 - INFORMAȚII GENERALE
13
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
1.3 PĂSTRAREA MANUALULUI
Manualul trebuie păstrat cu grijă într-un loc adecvat pentru o păstrare adecvată
pentru a vă asigura că este întreg și complet din punct de vedere fizic. Trebuie
să fie ușor accesibil oricui este autorizat să îl consulte.
Manualul este un document important care însoțește utilajul și toți utilizatorii
trebuie să fie responsabili pentru protejarea manualului. Orice copie înlocuitoare
poate fi solicitată direct de la compania EURO T.S.C., specificând numărul de
serie al utilajului și anul de fabricație.
1.4 RĂSPUNDERE ŞI GARANŢIE
Compania EURO T.S.C. garantează că utilajul este proiectat și construit în
conformitate cu dispozițiile impuse de Directivele UE 2006/42/CE - 2004/108/CE
existente. În cazul transferului utilajului, utilizatorul este invitat să notifice
producătorul cu privire la adresa noului proprietar pentru a simplifica
transmiterea oricăror suplimente la manual.
1.5 DECLINAREA RĂSPUNDERII DE CĂTRE PRODUCĂTOR
Compania EURO T.S.C. nu își asumă nicio răspundere ori de câte ori nivelul de
siguranță al unui utilaj este pus în pericol prin manipulare frauduloasă sau prin
orice tip de reparație care nu este prevăzută în acest manual sau prin
nerespectarea recomandărilor și avertismentelor specificate în acest manual.
Compania EURO T.S.C. nu este răspunzătoare pentru accidentele sau daunele
cauzate de incompetență la înlocuirea pieselor sau componentelor care privesc
dispozitivele de siguranță efectuate de utilizator sau de persoanele desemnate
de acesta.

14
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
2 - INFORMAȚII TEHNICE
2.1 IDENTIFICARE
Următoarele date sunt prezentate pe plăcuța de identificare a utilajului:
•Identificarea producătorului
•Model și număr de serie
•Tensiunea de alimentare (Volt)
•Amperaj motor electric (A)
•Putere motor electric (Kw)
•Frecvența alimentării cu energie electrică (Hertz)
•Masa utilajului (kG)
•Anul de fabricație
Ferăstrău cu bandă
Mod. TSC505

15
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
2 - INFORMAȚII TEHNICE
2.2 RISCURI REZIDUALE
Mașina prezintă riscuri reziduale care nu pot fi eliminate în mod realist de către
producător. Dispozitivele de protecție nu pot împiedica accesul la lamă în timpul
tăierii, chiar dacă sunt utilizate dispozitive de împingere sau alte instrumente de
siguranță. Prin urmare, utilizatorii de mașini trebuie să țină cont de faptul că
utilajele de tăiat sunt printre cele mai periculoase dintre mașini.
Utilajul trebuie utilizat întotdeauna cu inteligență și bun simț, adoptând toate
măsurile de precauție conținute în acest manual.
Prin urmare, este absolut necesar:
-Când efectuați tăieturi, țineți mâinile departe de lamă.
-Utilizați întotdeauna un împingător pentru a termina tăierea.
-Utilizați instrumente speciale atunci când piesele care urmează să fie tăiate au
forme inegale:
(De exemplu: pentru piesele care nu au o suprafață de sprijin bună, creați
suporturi care susțin piesa care urmează să fie tăiată).
-Coborâți complet protecția lamei la sfârșitul procesului.
-Dacă banda se rupe, chiar dacă comanda de oprire este cuplată, volantul
superior nu este frânat. Pentru a evita toate riscurile, așteptați întotdeauna
până când volantul este oprit complet.
2.3 UTILIZARE DESEMNATĂ
Utilajul este proiectat pentru a tăia cărămizi Poroton, beton aerat și altele
asemenea (cum ar fi Ytong-Gasbeton), precum și blocuri de cofraje din lemn-
beton. Ferăstrăul cu bandă utilizează o masă de lucru glisantă pe care materialul
care urmează să fie tăiat (în limitele dimensiunii maxime) se sprijină într-o
manieră stabilă, transportată spre lamă de o roată de mână, atunci când tăiați
cărămizi și împinsă înainte cu mâna atunci când tăiați beton aerat. În consecință,
utilajul poate fi utilizat numai de o singură persoană care se plasează pe partea
de comenzi pentru a controla pornirea și oprirea utilajului.
ATENȚIE!!! RISCURI REZIDUALE
În ferăstraiele cu bandă, accesul la lamă este întotdeauna posibil,
chiar dacă protecția verticală a lamei este reglată și fixată corect
la 5 mm deasupra piesei care urmează să fie tăiată.
Lama benzii este protejată împotriva contactelor accidentale pe
toată lungimea sa, cu excepția secțiunii care este strict necesară
pentru realizarea tăieturii.

16
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
2 - INFORMAȚII TEHNICE
2.4 CERINȚE DE OPERARE ȘI DEPOZITARE
Dimensiunile maxime ale piesei sunt:
-înălțime 50 cm, lungime 65 cm, lățime utilă de tăiere 42 cm.
Utilajul nu trebuie utilizat în următoarele condiții de mediu:
- În locuri închise;
- Temperaturi mai mici de -15° ;
-Temperaturi mai mari de +40° (în special pentru mașinile monofazate);
-Altitudine maximă 1000 m (deasupra nivelului mării) :
-Tensiunea de alimentare cu 5% mai mică sau mai mare decât tensiunea nominală;
- Frecvența electrică cu 2% mai mică sau mai mare decât frecvența nominală;
-Medii corozive (apă sărată sau acid) ;
-În condiții de vreme ploioasă sau excesiv de umedă.
Condițiile mediului de depozitare a mașinii sunt pentru temperaturi cuprinse între -15° și
+ 45°C. Evitați mediile corozive (apă sărată sau acid).
2.5 MATERIALE SI PRODUSE FOLOSITE
Structura este din tablă de oțel sudată electric, vopsită cu email sintetic RAL.
Materialele utilizate nu sunt nocive pentru operator sau pentru mediu.
2.6 NIVELUL EMISIILOR SONORE
Valoarea declarată a emisiilor de zgomot în conformitate cu standardele EN ISO 11201 și NF
EN ISO 3744.
Model utilaj
Nivelul sonor al
presiunii LPeq EN ISO
11201
incertitudinea K
(presiunea nivelului
sonor LPeq EN ISO
11201)
Nivel de putere sunet
LWeq NF EN ISO 3744
incertitudinea K
(Sunet de nivel de
putere LWeq NF EN
ISO 3744)
TSC505
80 dB(A)
2,5 dB(A)
93 dB(A)
4 dB(A)
Măsurătorile au fost efectuate cu mașini noi. Valorile reale pot varia în funcție de
condițiile amplasamentului, în ceea ce privește:
-Mașină uzată, Lipsa întreținerii, Instrument necorespunzător pentru aplicație, Instrument în
stare proastă, Operator necalificat, etc...
Valorile măsurate se referă la un operator în utilizare normală, așa cum este descris în poziția
manuală.
Utilizatorul trebuie să facă o mai bună evaluare a riscului de putere acustică pe baza
activității de mediu și a altor surse de lucru (de exemplu, alte mașini și alte procese
adiacente). După această evaluare, dacă este necesar, utilizați protecție auditivă.
ATENȚIE:
NIVELURI DE PUTERE ȘI PRESIUNE SONORĂ NU EXISTĂ NEAPĂRAT
NIVELURI DE SIGURANȚĂ PENTRU LUCRU
IMPORTANT: Dacă utilajul nu este utilizat pentru perioade lungi de timp,
este necesar să scoateți lama pentru a evita formarea oxidării.
Ferăstrău cu bandă
Mod. TSC505

17
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
Ferăstrău cu bandă
mod. TSC505
2 - INFORMAȚII TEHNICE
2.7 CARACTERISTICI
DATE TEHNICE cod SPH505R
Tăietură utilă - înălțime 50 cm
Tăietură utilă - lățime 42 cm
Tăietură utilă - lungime 65 cm
Masă glisantă 71x106 cm
Diametru volant: 440 mm Lamă
Widia SUA 41x3850 mm Roți Ø
200 mm
Greutate 220 kg.
Monofazat 230V 1,4 Kw
Trifazat 400V 1,8 Kw
90
50
75
105 cm
184 cm

18
REPRODUCEREA TOTALĂSAU PARȚIALĂA ACESTUI MANUAL ESTE INTERZISĂDE EURO T.S.C.
3 - REGULI GENERALE DE SIGURANȚĂ
3.1 INTRODUCERE
Se recomandă întotdeauna punerea corectă a mașinii pentru a-i crește soliditatea și pentru a
preveni vibrațiile inutile și dăunătoare, chiar dacă mașina este rigidă și masivă și oferă cea
mai mare garanție în ceea ce privește soliditatea și rezistența. Producătorul este exonerat
de orice răspundere pentru orice daune cauzate din neglijență.
REGULI DE SIGURANȚĂ
1) Înainte de conectarea la rețeaua electrică, asigurați-vă că există o protecție adecvată în
amonte pe linie, completată cu întrerupător, comutator de scurgere la pământ și un conductor
de împământare.
2) Verificați dacă tensiunea și frecvența indicate pe plăcuța de identificare corespund tensiunii și
frecvenței rețelei principale.
3) Nu utilizați cabluri, extensii sau fișe nestandardizate sau defecte.
4) Asigurați-vă că lucrările sunt întotdeauna efectuate în condiții de siguranță.
5) Începeți întotdeauna să lucrați cu utilajul poziționat ferm.
6) Purtați mănuși de protecție, încălțăminte rezistentă sau de protecție, ochelari de protecție și
dispozitive individuale de protecție pentru a proteja auzul.
7) Nu utilizați instrumentul în ploaie și nu îl expuneți la ploaie.
8) Poziționați corect cablul în timpul lucrului. Asigurați-vă că este la distanță de zona de lucru și
că este suficient de lung pentru a permite ca lucrările să fie efectuate în mod corespunzător.
9) Întrerupeți întotdeauna alimentarea de la rețea atunci când efectuați lucrări de întreținere.
10) Utilajul trebuie utilizat numai de către persoane adulte și calificate.
11) Respectați cu strictețe instrucțiunile aplicate pe utilaj atunci când lucrați.
12) Mașinile pe care le producem sunt fabricate cu toate măsurile tehnice și de siguranță
necesare. Prin urmare, clienții sunt avertizați să respecte cu strictețe instrucțiunile și
standardele descrise în acest manual.
13) Păstrați utilajul în starea sa inițială și mențineți valabilitatea certificării sale prin utilizarea
pieselor de schimb originale Euro T.S.C.
•Utilajul trebuie utilizat numai de către persoane adulte și competente (se recomandă un curs de
formare pentru cei care nu au utilizat niciodată utilajul).
•Procedurile de lucru sunt sigure atunci când sunt respectate următoarele instrucțiuni.
•Acest manual trebuie înmânat operatorului şi păstrat în mod corespunzător.
•Responsabilitatea revine proprietarului utilajului. Operatorul utilajului este, de asemenea, responsabil.
•Întreținerea trebuie efectuată cu alimentarea oprită și de către personal calificat.
•Este interzisă îndepărtarea sau modificarea dispozitivelor de protecție!
•Utilizați întotdeauna: cască de protecție, căști pentru urechi, ochelari de protecție sau vizor de
protecție, încălțăminte grea sau de siguranță și mănuși de lucru. Nu lucrați cu articole de
îmbrăcăminte largi.
NU UTILIZAȚI UTILAJUL FĂRĂ SĂ FI CITIT MANUALUL DE
INSTRUCȚIUNI ȘI SĂ FI ÎNȚELES CONȚINUTUL ACESTUIA. TOT
CEEA CE ESTE DESCRIS ÎN ACEST MANUAL SE REFERĂ LA
SIGURANȚA DUMNEAVOASTRĂ.
ATENȚIE! Utilajul poate fi periculos. Dacă este utilizat în mod
necorespunzător, poate provoca vătămări grave și chiar mortale.
Este absolut necesar ca toate procedurile de lucru să fie efectuate de
un singur operator și nu de mai multe persoane.
ATENȚIE!
Operatorul va avea responsabilitatea exclusivă pentru toate daunele
cauzate de o utilizare neconformă a utilajului.
Ferăstrău cu bandă
Mod. TSC505
