BMI 19825 User manual

Thank you for purchasing the Multi Wattmeter 100A . Please read this entire operating
manual completely and attentively as it contains a wide variety of specic programming and
safety information. You need to keep this manual in a safe place, and be sure to pass it on
to the new owner if you ever dispose of it.
Multi Wattmeter 100A
GB
Manual
The Multi Wattmeter 100A is a sophisticated measuring device,
controlled by a high performance micro processor and very
precise resistors, which allows you to optimize you electrical
powered propulsion and which checks the state of your Lithium
battery and balances the cells if necessary. If placed between
battery and charger the Multi Wattmeter can be used to moni-
tor the charging process as well.
The Multi Wattmeter 100A has ve basic functions:
1) Wattmeter: Allows you to check and improve your motor
setup: the performance (W), power consumption (mAh),
voltage(V) and current(A) are displayed.
2) Display of the residual capacity, both in % and graphically.
Monitoring of the individual cell voltages.
3) Balancing Lithium batteries: If the voltage differences be-
tween the individual cells of the 2S~6S Li-XX battery is to
large, the Multi Wattmeter 100A, can balance them, without
the use of any charger.
4) Capacity display during the charge process
5) Capacity display during the discharge process
SPECIFICATIONS
Input Power:7,2V~60V
Max. current: 100A
Consumption: 20mA (balancing)
Dimensions: 105mm X 50mm x 20mm
Weight: 106g
Connector: Dean connector (Watt
meter) and HX~2S~6S connectors
for balancer
INSTRUCTIONS
The MULTI Wattmeter 100A is acti-
vated when a battery is connected
to the device. For the specic Watt-
meter function, connect the power
source to the dean connector on
the left side of the housing (Power
Input). For the balancer function,
use the supplied HX 2S~6S balancer
that needs to be connected to the
balancer port.
A) Checking the individual cell volt-
age and displaying the residual ca-
pacity:
Press the ‘select’-button until the desired Lithium battery type
is selected (LiPo, LiFe or Li-ion). Two arrows will appear around
the selected item. Press ‘enter’ to conrm. Now select the
‘Check’ function using the ‘select’-button and conrm using the
‘enter’-button. The following information will appear on the
screen: Battery-type, cell count, total voltage, residual capacity
expressed both in percentage and graphically.
By pressing the ‘enter’-button, the individual cell voltages will
be displayed on a new screen. To switch between the main
screen and the second screen press the ‘enter’-button. To go
back to the previous menu press ‘esc’. If the cell voltages are
out of balance (more than 10% difference) , the Multi Watt-
meter 100A will show you the difference between the highest
and lowest cell on the screen. A message ‘UNBALANCED’ will
appear on the screen. The battery should be balanced.
B) Balancing the Lithium battery
(LiPo, LiFe, Li-ion)
Press the ‘select’-button until the
desired Lithium battery type is se-
lected (LiPo, LiFe or Li-ion). Two ar-
rows will appear around the selected
item. Press ‘enter’ to conrm. Now
select ‘Balance’ using the ‘select’-button and conrm using the
‘enter’-button.
The following information will appear on the screen: Bat-
tery-type, cell count and total voltage. On the second line of
the screen the ‘Balancing’ message will blink. This program
equalizes the individual cell voltages to their lowest one. The
balancing process can be followed cell per cell on the screen
by pressing the ‘enter’ button. When the balancing process is
nished, a beep will sound 20 times.
The beep sound of the device can be deactivated by pressing
the ‘select’-button during 3 seconds. To reactivate the sound
signal, repeat the same procedure.
C) Wattmeter
Select the ‘Watt’ option in the menu
by pressing the ‘select’-button and
press ‘enter’ to conrm.
By pressing the ‘select’ button for 3
seconds, while in the ‘Watt’ mode,
the Multi Wattmeter 100A will be re-
set and all values set to zero.
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
WAT 12.6A 11.81V
148.2W 12.110AH
‘ESC’ ‘ENTER’
► WATT◄ LiPO
LiFe LiLO
LiPo-3S 12.503V
Balancing
LiPO Check
► LiFe Balance ◄
‘ESC’ ‘ENTER’
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
4.18 4.16 4.16
0.00 0.00 0.00
LiPo-3S 12.503V
97% UNBALANCED
WATT ► LiPO◄
LiFe LiLO
‘ ESC’ ‘ENTER’
► LiPO Check ◄
LiFe Balance
‘ ESC’ ‘ENTER’
‘ ESC’ ‘ENTER’
# 19825
# 19825 Multi Wattmeter 100A copyright © 2009 BMI 1

2
BMI NV/SA B-2550 Kontich BELGIUM
Modications, errors and printing errors reserved / Sauf erreurs et ommissions, sous réserve de modications / Änderungen
vorbehalten. Keine Haftung für Druckfehler. / Wijzigingen, fouten en drukfouten voorbehouden

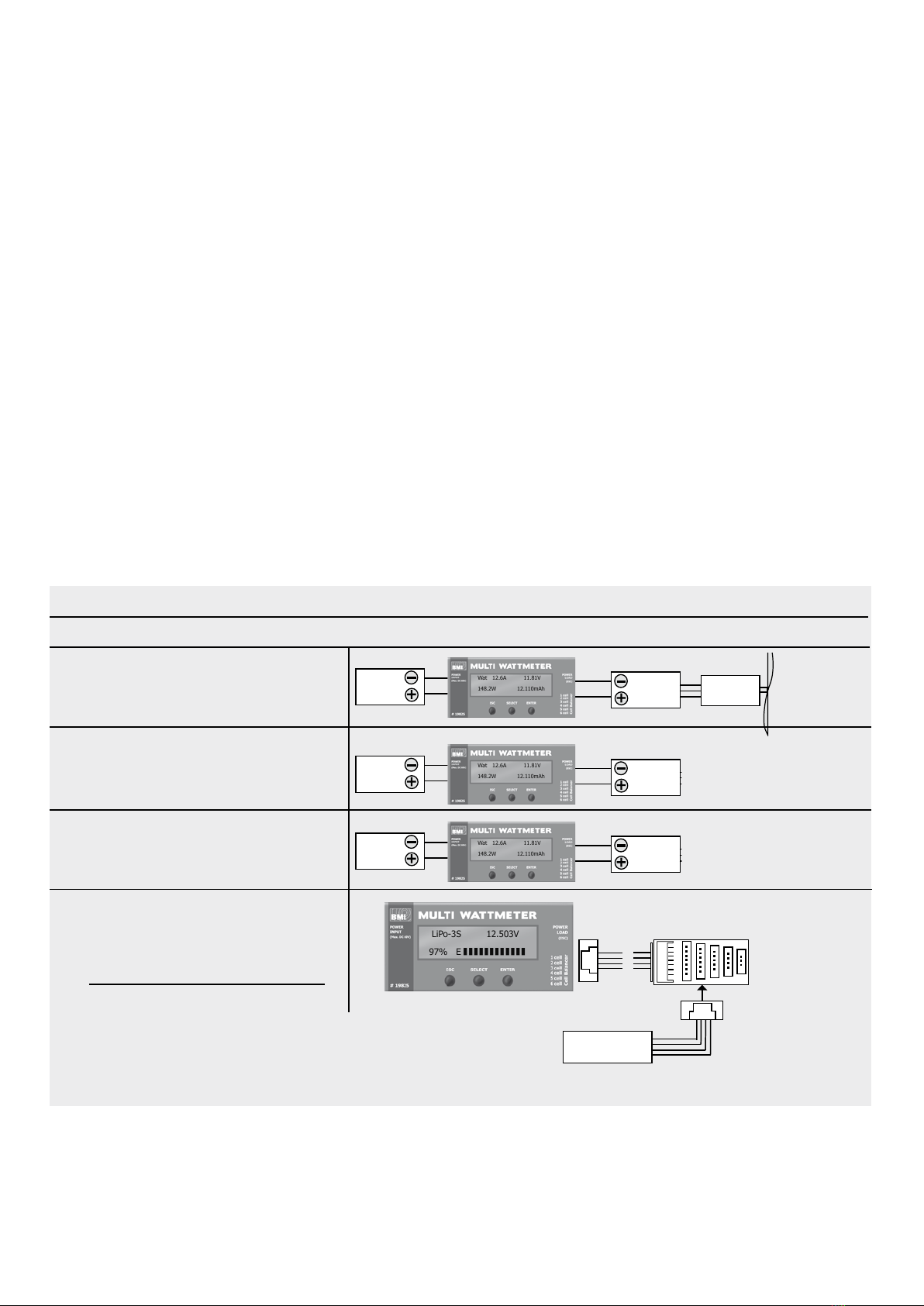

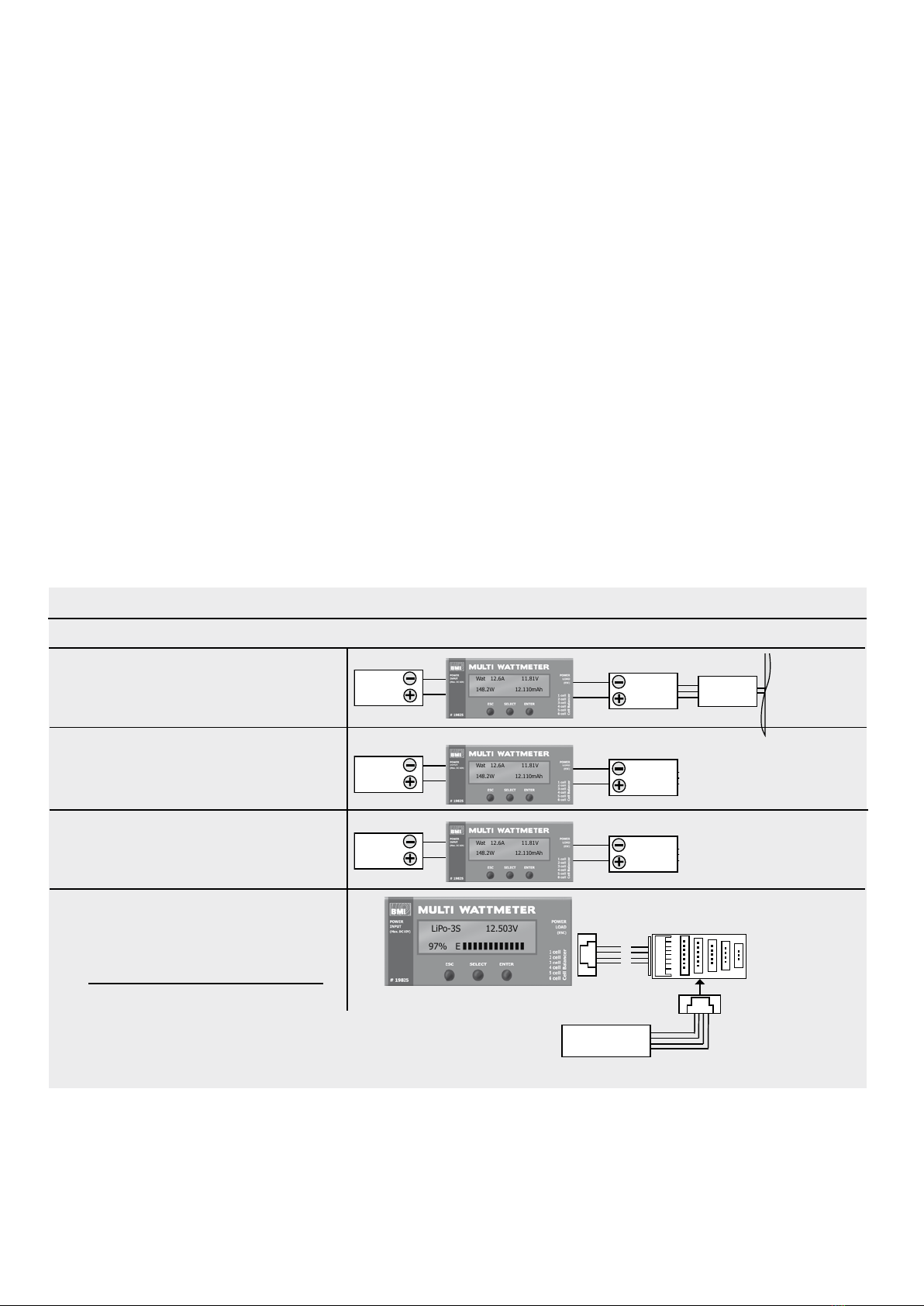

Connection scheme
Wattmeter : Value measurements
Capacity : battery check during charge
Capacity : battery check during discharge
Capacity : Residual voltage (Li-xx)
Balancing : Li-xx batteries
Power input Power load
Wat 12.6A 11.81V
148.2W 12.110mAh
ESC Motor
Wat 12.6A 11.81V
148.2W 12.110mAh
Charger
Battery
Wat 12.6A 11.81V
148.2W 12.110mAh
Battery
Charger
Battery
Attention:
- In order to connect battery and speed controller to the de-
vice, only the appropriate Dean connectors can be used. If
Battery or ESC do not dispose of these connector, use an
adaptor.
- Pay attention to the polarity !!! The positive (red lead) and
negative (black lead) terminals of the power supply should be
connected to the Multi Wattmeter 100A correctly.
- Make sure the battery is connected to the Power input and
the ESC to the exit (Power load) when testing a motor setup.
- When monitoring the charge process of a battery, the battery
should be connected to the Power load exit and the charger
to the Power input.
- Keep enough distance while testing a motor setup.
The Multi Wattmeter 100A is an ideal tool for every pilot that
ies electric model aeroplanes. The Multi Wattmeter 100A can
be used to measure current, voltage, power and capacity and
comes in very handy to optimize your power setup. Another op-
tion is to use the Multi Wattmeter 100A to monitor the charging
process of a battery. This allows you to determine the capacity
of the battery.
The Multi Wattmeter 100A doesn’t need a separate power sup-
ply.
ERROR MESSAGES
A) Battery check program
- UNBALANCED: The voltage difference between the cells is
more the 0,05V.
- HIGH VOL: One or more cells have a voltage that is too high.
(LiPo:4,24V / LiFe:3,65V / Li-ion: 4,14V)
Pay attention: there is a serious security risk!!
- LOW VOL: One or more cells have a voltage that is lower than
allowed. (LiPo:3,00V / LiFe:2,50V / Li-ion : 3,00V)
B) Self balance program
- CELL LOW VOL : The cell voltage is too low
- CELL HIGH VOL: The cell voltage is too high
- CELL CONNECT: There is a connection problem, check all con-
nections.
Warranty
We guarantee this product to be free of defects in materials
and workmanship at the moment of purchase. This guarantee
doesn’t cover any component or piece demolished into use,
modications or deteriorations following from the application of
adhesives or other products not mentioned in the instructions.
In no case our compensation will exceed the purchase value
of the product. We reserve the right to change or modify this
guarantee without previous notice. As we have no control on
the nal assembly, no responsibility will be assured or assumed
for any damage resulting from the bad use of the product. By
using this product the user assumes the total responsibility.
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
Li - xx
Balance Socket XH
Balance Socket XH
ATTENTION
If your battery is not equipped with an XH-balacing connector, please use the respective
adaptor.

Nous vous félicitons pour l’achat de votre Multi Wattmètre 100A. Nous vous recomman-
dons de lire attentivement ce manuel car il contient l’utilisation des programmes bien
spéciques et des informations de sécurité. Il est conseillé de garder ce manuel et le faire
suivre au nouvel utilisateur si vous veniez à vous en séparer.
Multi Wattmètre 100A
F
Manuel d’instructions
# 19825 Multi Wattmeter 100A copyright © 2009 BMI 3
Fonctions
Cet appareil possède cinq fonctions et son microprocesseur
et logiciel permettent à chaque modéliste de mieux gérer sa
motorisation électrique
1. Wattmètre: permet de contrôler la puissance (W), la
consommation (mAh) , la tension (V) et le courant (A) de
votre propulsion électrique
2. Indicateur de capacité en % et graphiquement : permet de
contrôler rapidement la capacité résiduelle de vos batteries
Lithium
3. Equilibrage des éléments: permet d’équilibrer 2S à 6S élé-
ments de votre pack de batteries Lithium, sans l’aide d’un
chargeur.
4.
Permet de mesurer la capacité de la batterie durant sa char-
ge.
5. Permet de mesurer la capacité de la batterie durant sa dé-
charge.
Spécications
Tension d’entrée : 7,2V ~ 60V
Courant max. : 100A
Consommation : 20mA (équilibrage)
Dimensions : 105mm x 50mm x 20mm
Poids : 106g
Connectique : connecteur Dean et che d’équilibrage HX pour
2S à 6S
Instructions
Le Multi Wattmètre 100A fonc-
tionnera dès qu’une batterie est
connectée. Pour l’utilisation du
Multi Wattmètre 100A, il faut
connecter la batterie à la che
Dean incorporée (Power input)
tandis que pour le contrôle et
l’équilibrage de la batterie lithium
la che d’équilibrage HX (2S à 6S)
devra être connectée.
A) Contrôle de la tension des élé-
ments individuels
Poussez la touche ‘select’ et choi-
sissez le type de batterie entre les
èches ( LiPo, LiFe ou Li-Ion) en
conrmez par la touche ‘Enter’.
Poussez la touche ‘select’ et choisissez la fonction ‘Check’ et
conrmez sur la touche ‘Enter’
L’écran afchera le type de batterie que vous avez sélectionné
préalablement, le nombre d’éléments, la tension du pack et sa
capacité d’énergie restante exprimé de deux façons différents,
en % et sous forme graphique. En poussant la touche ‘enter’
les tensions de chaque élément individuel apparaîtront.
Il est possible de d’interchanger ces deux écrans de données
en poussant la touche ‘enter’.
Pour retourner au menu précédent il suft de pousser la tou-
che ‘esc’.
Si la tension les éléments ne sont pas équilibrés, le Multi Watt-
mètre 100A afchera ‘UNBALANCED’ et nous vous conseillons
d’équilibrer votre pack de batterie.
B) Equilibrage des éléments
Poussez la touche ‘select’ et choi-
sissez le type de batterie entre les
èches ( LiPo, LiFe ou Li-Ion) en
conrmez par la touche ‘Enter’.
Poussez la touche ‘select’ et choisis-
sez la fonction ‘ Balance’ et conr-
mez sur la touche ‘Enter’.
L’écran afchera le type de batterie que vous avez sélectionné
préalablement, le nombre d’éléments et la tension du pack. La
seconde ligne de l’écran afchera ‘Balancing’ conrmant que
tous les éléments sont en train de s’équilibrer au niveau de
l’élément le plus bas. Ce processus peut être suivi sur chaque
élément en poussant la touche ‘enter’.
Lorsque les éléments sont équilibrés, le bruiteur émettra 20x
un bip sonore. Pour désactiver le signal sonore, poussez la
touche ‘select’ pendant 3 secondes. Pour réactiver le signal
sonore, répétez la même procédure.
C) Wattmètre
Poussez la touche ‘select’ jusqu’à
obtenir sur l’écran d’afchage ’Watt’
et conrmez la touche ‘Enter’ an
de commencer les mesures de puis-
sance.
Attention :
- Utilisez uniquement un connecteur Dean pour connecter vo-
tre batterie et contrôleur au Multi Wattmètre 100A. Si ceux-ci
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
WAT 12.6A 11.81V
148.2W 12.110AH
‘ESC’ ‘ENTER’
► WATT◄ LiPO
LiFe LiLO
LiPo-3S 12.503V
Balancing
LiPO Check
► LiFe Balance ◄
‘ ESC’ ‘ENTER’
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
4.18 4.16 4.16
0.00 0.00 0.00
LiPo-3S 12.503V
97% UNBALANCED
WATT ► LiPO◄
LiFe LiLO
‘ESC’ ‘ENTER’
► LiPO Check ◄
LiFe Balance
‘ESC’ ‘ENTER’
‘ESC’ ‘ENTER’
# 19825

BMI NV/SA B-2550 Kontich BELGIUM
Modications, errors and printing errors reserved / Sauf erreurs et ommissions, sous réserve de modications / Änderungen
vorbehalten. Keine Haftung für Druckfehler. / Wijzigingen, fouten en drukfouten voorbehouden
ne possèdent pas de connecteur Dean, utilisez un câble adap-
ta teur en prenant soin de respecter les polarités Positif =Rouge
et Négatif = Noir et si votre batterie est munie d’un autre type
de connecteur, contactez votre détaillant an de vous procurer
l’adaptateur correct.
- Respectez le polarités (rouge= positif) et (noir=négatif) des
sorties du Multi Wattmètre 100A et celles de votre batterie.
Evitez tout erreur de polarité ! Une erreur de polarité peut
entrainer des dommages à la batterie et au Multi Wattmètre
100A à défaut du bon connecteur.
- Assurez-vous de connecter la batterie à gauche du Multi
Wattmètre 100A sous « Power Source » et le contrôleur à
droite sous « Power Load »
- Lors des mesures, respectez une distance sufsante de l’hélice.
Le Multi Wattmètre 100A est l’instrument de choix pour cha-
que modéliste utilisant une motorisation électrique et est in-
dispensable tant durant la construction que sur le terrain. Le
Multi Wattmètre 100A permet de mesurer la consommation, la
tension et la puissance de votre propulsion électrique et ce an
de choisir d’une façon optimale le moteur, la batterie et l’hélice
la plus appropriée.
Une autre utilisation de Multi Wattmètre 100A consiste à placer
celui-ci entre le chargeur et la batterie pendant la charge ou
décharge, permettant de visualiser les capacités chargées ou
déchargées.
- Vous pouvez annuler (reset) les mesures du Multi Wattmètre
100A à tout moment en poussant durant 3 secondes sur la
touche ‘select’, remettant toutes les valeurs à zéro.
Le Multi Wattmètre 100A ne nécessite pas de batterie et est
alimenté par la batterie Lithium primaire.
Indications d’erreur
A) Programme de contrôle de la batterie
- UNBALANCED: détecte une différence de tension supérieure
à 0,05V entre les éléments.
- HIGH VOL: Ceci est une indication de sécurité. Un ou plu-
sieurs éléments présentent une tension plus élevée que la
normale : LiPo= 4,24V , LiFe =3,65 V , Li-Ion = 4,14V
- LOW VOM: Ceci est une indication de sécurité. Un ou plu-
sieurs éléments présentent une tension trop basse que la
normale : LiPo= 3,00V , LiFe =2,50 V , Li-Ion = 3,00V
B) Programme d’équilibrage
- CELL LOW VOL: La tension est trop basse
- CELL HIGH VOL: La tension est trop haute
- CELL CONNECT: Indique une mauvaise connexion, contrôlez
les câblages
Garantie
Ce produit est garanti contre tout vice de construction d’usine
au moment de l’achat. Cette garantie ne couvre pas les com-
posants détruits lors de l’usage du produit ou les modications
de l’ensemble ainsi que de la détérioration due à l’utilisation
impropre ou erreurs de polarités.
BMI s.a. décline toute responsabilité quant au dommages
pouvant résulter de l’utilisation de ce produit, n’étant pas à
même de contrôler nous-mêmes le montage et son utilisation
correcte.
Nous nous réservons le droit de changer ou modier les clau-
ses de cette garantie sans préavis.
Schéma de connextion
Wattmètre : Mesure des valeurs
Capacité : contrôle durant la charge
Capacité : contrôle durant la décharge
Capacité : Tension résiduelle (Li-xx)
Équilibrage : Li-xx batteries
Power input Power load
Wat 12.6A 11.81V
148.2W 12.110mAh
ESC Motor
Wat 12.6A 11.81V
148.2W 12.110mAh
Charger
Battery
Wat 12.6A 11.81V
148.2W 12.110mAh
Battery
Charger
Battery
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
Li - xx
Balance Socket XH
Balance Socket XH
ATTENTION
Si votre batterie n’est pas munie d’une che d’équilibrage XH, utilisez l’adaptateur
respectif.
4

Vielen Dank dass Sie sich entschieden haben für den Multi Wattmeter 100A.
von BMI.
Bitte lesen Sie die Bedienungsanleitung sehr aufmerksam. Sie enthält viele wich-
tige Informationen und Sicherheitsinstruktionen. Bitte bewahren Sie die Bedie-
nungsanleitung an einem sicheren Platz auf.
Multi Wattmeter 100A
D
Bedienungsanleitung
# 19825 Multi Wattmeter 100A copyright © 2009 BMI 5
Der Multi Wattmeter 100A ist ein verfeinertes Messgerät ausgestat-
tet mit einem Hochleistungs-Mikroprozessor. Mit seiner einfachen
Handhabung können Sie leicht den Zustand Ihrer Lithium-Akku
überprüfen und Ihren Elektroantrieb optimieren. Sie können den
Wattmeter 100A auch zwischen Akku und Ladegerät schalten um
so den Ladevorgang genaustens zu überwachen.
Der Multi WATTMETER 100A verfügt über 5 Basisfunktionen:
1) Wattmeter: zum überprüfen und verbessern der Leistung (W),
Ladungsmenge (mAh) Spannung(V) und des Stroms (A) Ihres
Elektroantriebs.
2) Erfassen der Kapazität in %-Zahl und grasche Anzeige. Erfas-
sen der einzelnen Zellspannungen.
3) Balancieren von Lithium-Akkus: wenn die Spannungsunterschie-
de zwischen den einzelnen Zellen von 2S~6S Lithium-Akkus zu
gross sind, kann der Multi Wattmeter 100A die Zellen neu balan-
cieren ohne ein Ladegerät zu benutzen.
4) Messung der Strommenge beim Ladevorgang.
5) Messung der Strommenge beim Entladevorgang.
Technische Daten
Messbereich Spannung: 7,2V ~ 60V
Max. Strom: 100A
Stromverbrauch: 20mA (Balancer)
Abmessungen: 105mm x 50mm x 20mm
Gewicht: ca. 106g
Anschluss: Dean-connector (Watt Meter) und HX 2S ~ 6S Balan-
ceranschlüsse.
Gebrauchsanweisung
Der Multi Watt-Meter 100A startet
automatisch sobald eine Akku ange-
schlossen wird. Für die Watt-Meter
Funktion muss der Akku mit dem
„Dean-Connector“ an der linken Seite
des Gehäuses (Power Input) ange-
schlossen werden. Für die Balancer
Funktion benutzen Sie den mitgelie-
ferten HX 2S~6S Balancer den Sie an
den Balancer Ausgang anschliessen
müssen.
A) Überprüfen der einzelnen Zellspan-
nungen und Anzeigen des Restwerts:
Drücken Sie die „Select“ Taste bis der
gewünschte Akku-Typ erscheint (LiPo, LiFe oder Li-ion). Zwei Pfeile
erscheinen um den ausgewählten Akku-Typ. Drücken Sie die „En-
ter“-Taste zur Bestätigung. Wählen Sie jetzt die „Check“-Funktion
mit der „Select“-Taste und bestätigen Sie mit der „Enter“-Taste.
Folgende Informationen erscheinen auf dem Display: Akku-Typ,
Anzahl der Zellen, Spannung, Restwert ausgedrückt in %-Zahl und
grasch dargestellt.
Wenn Sie die „Enter“-Taste drücken werden die einzelnen Zellspan-
nungen in einem Bildschirm angezeigt. Um zwischen dem Haupt-
menü und dem zweiten Bildschirm zu wechseln, drücken Sie die
„Enter“-Taste. Um zurück zu gehen zum vorigen Menü, drücken
Sie „ESC“. Wenn die Zellspannungen nicht mehr in „Balance“ sind
( mehr als 10% Unterschied) zeigt Ihnen der Multi Wattmeter den
Unterschied zwischen dem höchsten und dem niedrigsten Zellen-
wert auf dem Display an. Die Anzeige „UNBALANCED“ erscheint.
Der Akku muss balanciert werden.
B) Balancieren der Lithium Akku (LiPo,
LiFe, Li-ion)
Drücken Sie die „Select“-Taste bis der
gewünschte Akkutyp erscheint (LiPo,
LiFe oder Li-ion). Zwei Pfeile erschei-
nen um den ausgewählten Akku-Typ.
Drücken Sie die „Enter“-Taste zur Be-
stätigung. Wählen Sie jetzt die „Balance“ Funktion mit der „Select“-
Taste und bestätigen Sie mit der „Enter“-Taste.
Folgende Informationen erscheinen auf dem Display: Akku-Typ,
Anzahl der Zellen, Spannung.
In der zweiten Zeile blinkt die „Balancing“ Anzeige. Alle Zellen wer-
den auf den Wert der niedrigsten Zelle gebracht. Sie können diesen
Vorgang auf den Bildschirm verfolgen indem Sie die „Enter“-Taste
drücken. Ist der Vorgang zu Ende, ertönt 20 mal ein Biepsignal.
Dieser Biepton kann ausgeschaltet werden indem Sie die „Select“-
Taste 3 Sekunden eingedrückt halten. Um den Ton wieder einzu-
stellen wiederhohlen Sie den Vorgang.
C) Wattmeter
Wählen Sie die „Watt“ Funktion im Menü
mit der „Select“-Taste und drücken Sie
die „Enter“-Taste zur Bestätigung.
Wenn Sie die „Select“-Taste 3 Sekun-
den eingedrückt halten im „Watt“
Modus, werden alle Werte auf nul zu-
rückgestellt.
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
WAT 12.6A 11.81V
148.2W 12.110AH
‘ ESC’ ‘ENTER’
► WATT◄ LiPO
LiFe LiLO
LiPo-3S 12.503V
Balancing
LiPO Check
► LiFe Balance ◄
‘ESC’ ‘ENTER’
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
4.18 4.16 4.16
0.00 0.00 0.00
LiPo-3S 12.503V
97% UNBALANCED
WATT ► LiPO◄
LiFe LiLO
‘ESC’ ‘ENTER’
► LiPO Check ◄
LiFe Balance
‘ESC’ ‘ENTER’
‘ESC’ ‘ENTER’
# 19825

BMI NV/SA B-2550 Kontich BELGIUM
Modications, errors and printing errors reserved / Sauf erreurs et ommissions, sous réserve de modications / Änderun-
gen vorbehalten. Keine Haftung für Druckfehler. / Wijzigingen, fouten en drukfouten voorbehouden
Achtung:
- Um den Akku und Regler an das Gerät anzuschliessen können
Sie nur den dafür geeigneten Dean Connector benutzen. Wenn
Akku oder Regler nicht über diesen Anschluss verfügen, müssen
Sie einen Adapter benutzen.
- Achten Sie auf die richtige Polarität !!! Plus = rot / Minus =
schwarz.
- Vergewissern Sie sich davon, dass der Akku an den „Power In-
put“ und der Regler an den „Power Load“ angeschlossen wird.
- Beim Überwachen des Ladevorgangs einer Akku , muss der Akku
an den Power Load und das Ladegerät an den Power Input Aus-
gang, angeschlossen werden.
- Halten Sie ausreichend Abstand wenn Sie die Antriebseinstellun-
gen eines Motors testen.
Der Multi Wattmeter 100A ist ein idealer Helfer für jeden Modellpi-
loten von Elektroiegern.
Er kann benutzt werden zur Messung von Spannung, Strom, Lei-
stung und Kapazität und kann Ihnen äusserst Hilfreich sein beim
optimieren Ihrer Antriebseinstellungen. Sie können den Wattmeter
100A auch benutzen zum überwachen des Ladevorganges einer
Akku und Sie können die Kapazität der Akku bestimmen.
Der Multi Wattmeter 100A benötigt keine gesonderte Stromquelle.
Fehlermeldungen
A) Akku „Check“ Programm
- UNBALANCED: Der Spannungsunterschied zwischen den Zellen
ist mehr als 0,05V.
- HIGH VOL: Eine oder mehrere Zellen haben eine zu hohe Span-
nung. (LiPo: 4,24V / LiFe: 3,65V/Li-ion : 4,14V)
Achtung: erhöhtes Sicherheitsrisiko !!
- LOW VOL: Eine oder mehrere Zellen haben eine niedrigere Span-
nung als erlaubt. (LiPo: 3,00V / LiFe: 2,50V Li-ion : 3,00V)
B) „Self Balance“ Programm
- CELL LOW VOL : Die Zellspannung ist zu niedrig.
- CELL HIGH VOL: Die Zellspannung ist zu hoch.
- CELL CONNECT: Ein Problem mit einem Anschluss. Alle Anschlüs-
se überprüfen.
Garantie
BMI garantiert, dass dieses Produkt beim Kauf frei von Fabrikati-
ons- und Materialfehlern ist. Schäden durch falschen Gebrauch oder
Montagefehler werden durch diese Garantie nicht gedeckt. Wir haf-
ten nicht für Teile die beschädigt wurden während des Gebrauchs,
für Schäden verursacht durch Änderungen oder Zerstörungen, für
Schäden zufolge der Benutzung von Klebstoffen jeglicher Art oder
andere Produkte die nicht ausdrücklich in der Anleitung beschrie-
ben sind. Sobald das Gerät in Betrieb genommen wird, übernimmt
der Benutzer alle daraus entstehende Verantwortlichkeit. Reklama-
tionen aufgrund von unsachgemäßer Behandlung oder Schadens-
ersatzforderungen aufgrund missbräuchlicher Anwendung dieses
Geräts, müssen zurückgewiesen werden, da der praktische Betrieb
außerhalb unseres Einussbereiches liegt. Grundsätzlich von der
Garantie ausgeschlossen sind normaler Verschleiss im Betrieb, Un-
fallschäden, sowie Schäden, die durch nichtbeachten dieser Bedie-
nungsanleitung verursacht werden.
Anschluss Schema
Wattmeter : Wertmessungen
Kapazität : Kontrolle während des Ladevorgangs
Kapazität : Kontrolle während des Entladevorgangs
Kapazität : Restspannung (Li-xx)
Balancieren : Li-xx Akkus
Power input Power load
Wat 12.6A 11.81V
148.2W 12.110mAh
ESC Motor
Wat 12.6A 11.81V
148.2W 12.110mAh
Lader
Akku
Wat 12.6A 11.81V
148.2W 12.110mAh
Akku
Lader
Akku
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
Li - xx
Balance Socket XH
Balance Socket XH
ACHTUNG
Wenn Ihre Batterie nicht ausgerüstet ist mit einem XH Balanceranschluss, ver-
wenden Sie bitte den entsprechenden Adapter.
6

Bedankt voor uw aankoop van de Multi Wattmeter 100A. Lees aandachtig en grondig deze
handleiding door en bewaar ze op een veilige plaats. Vergeet niet uw handleiding aan een
eventuele nieuwe eigenaar door te geven.
Multi Wattmeter 100A
NL
Bedieningshandleiding
# 19825 Multi Wattmeter 100A copyright © 2009 BMI 7
De Multi Wattmeter 100A is een vooruitstrevend meettoestel met
performante microprocessor en precisieweerstanden, waarmee u op
eenvoudige wijze uw elektrische aandrijving optimaliseert en de toe-
stand van uw lithium batterij kan controleren en balanceren. De Multi
Wattmeter 100A kan ook tussen batterij en lader geplaatst worden om
het laadproces perfect te kunnen volgen.
De Multi Wattmeter 100A heeft 5 basisfuncties:
1) Wattmeter: waarmee u het vermogen(W), verbruik(mAh),
spanning(V) en stroom (A) van uw aandrijving kan controleren en
verbeteren.
2) Capaciteitsweergave van een lithium batterij & meten van de in-
dividuele celspanningen (LiPo, LiFe of Li-ion) en de restcapaciteit
van een batterij zowel in % alsook met een grasche weergave
uitgedrukt.
3) Balanceren van lithiumcellen: Indien blijkt dat de spanningsverschil-
len van 2S~6S lithiumbatterij te groot zijn, kan de Multi Wattmeter
100A de cellen balanceren zodat alle spanningen weer gelijk zijn,
zonder de batterij op een lader aan te sluiten.
4) Weergave van de capaciteit van een batterij gedurende het laden.
5) Weergave van de capaciteit van een batterij gedurende het ontladen.
SPECIFICATIES
Ingangsspanning: 7,2V ~ 60V
Max. stroom: 100A
Stroomverbruik: 20mA (balancer)
Afmetingen: 105mm x 50mm x 20mm - Gewicht: 106g
Aansluiting: Dean-connector / 2S~6S HX-type (balanceeraansluiting)
GEBRUIKAANWIJZING
De Multi Wattmeter 100A zal automatisch
starten wanneer er een batterij op aangeslo-
ten wordt. Voor de Wattmeter functie dient de
batterij aan de ingebouwde Dean-connector
(POWER INPUT) aangesloten te worden. Voor
het meten en balanceren van Lithium cellen,
dient de batterij op de meegeleverde balan-
ceeradapter aangesloten te worden.
A) Controleren van de individuele celspannin-
gen & capaciteitsweergave
Druk op de ‘select’- toets tot dat het gewenste
batterijtype geselecteerd is. Twee pijlen zullen
verschijnen rond het gewenste batterijtype(LiPo, LiFe of Li-ion). Druk
vervolgens op de ‘enter’-toets. Selecteer met behulp van de ‘select’-
toets de ‘Check’-functie en druk vervolgens op de ‘enter’-toets.
Op het scherm worden weergegeven:
Batterij-type (zoals ingesteld door de gebruiker) , aantal cellen, to-
tale spanning, een percentage dat weergeeft hoe vol de batterij nog
is (restcapaciteit) , en een grasche voorstelling daarvan. Door op de
‘enter’-toets te drukken worden de individuele celspanningen weerge-
geven. Wisselen tussen deze twee schermen kan door middel van de
‘enter’-toets. Terugkeren naar een vorig menu kan met behulp van de
‘esc’-toets. Indien de celspanningen meer dan 10% uit balans zijn, zal
de Multi Wattmeter 100A dit weergeven door middel van de aanduiding
: UNBALANCED. Het is dan aangewezen de cellen te balanceren.
B) Balanceren van de cellen (LiPo, LiFe, Li-ion)
Druk op de ‘select’- toets tot dat het
gewenste batterijtype geselecteerd is.
Twee pijlen zullen verschijnen rond het
gewenste batterijtype. Druk vervolgens
op de ‘enter’-toets.
Selecteer met behulp van de ‘select’-toets
de ‘Balance’-functie en druk vervolgens
op de ‘enter’-toets. Op het scherm worden weergegeven: Batterij-type
(zoals ingesteld door de gebruiker) , aantal cellen, totale spanning.
Op de onderste lijn van het display knippert de aanduiding ‘Balancing’.
Deze aanduiding geeft weer dat alle cellen nu op het spanningsniveau
van de laagste cel gebracht worden. Dit proces kan cel per cel gevolgd
worden door op de ’enter’-toets te drukken. Als alle cellen gebalan-
ceerd zijn, zal dit worden weergegeven door een geluidssignaal dat
20x afgaat.
Op elk moment dat de Multi Wattmeter 100A in check- of balanceer-
modus ingesteld staat , kan het geluidssignaal worden uitgeschakeld
door gedurende 3 seconden op de ‘select’-toets te drukken. Om het
geluidssignaal weer te activeren, gebruik de zelfde procedure.
C) Wattmeter
Druk op de ‘select’ toets totdat de optie
‘Watt’ aangeduid is en bevestig met de
‘enter’-toets om de meting te starten.
Opgelet: - Gebruik enkel de Dean-con-
nectoren om batterij en regelaar aan te
sluiten op de Multi Wattmeter 100A. In
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
WAT 12.6A 11.81V
148.2W 12.110AH
‘ESC’ ‘ENTER’
► WATT◄ LiPO
LiFe LiLO
LiPo-3S 12.503V
Balancing
LiPO Check
► LiFe Balance ◄
‘ ESC’ ‘ENTER’
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
4.18 4.16 4.16
0.00 0.00 0.00
LiPo-3S 12.503V
97% UNBALANCED
WATT ► LiPO◄
LiFe LiLO
‘ESC’ ‘ENTER’
► LiPO Check ◄
LiFe Balance
‘ESC’ ‘ENTER’
‘ESC’ ‘ENTER’
# 19825

BMI NV/SA B-2550 Kontich BELGIUM
Modications, errors and printing errors reserved / Sauf erreurs et ommissions, sous réserve de modications / Änderungen
vorbehalten. Keine Haftung für Druckfehler. / Wijzigingen, fouten en drukfouten voorbehouden
Aansluitschema
Wattmeter : Waardemetingen
Capaciteit : Controle tijdens het laden
Capaciteit : Controle tijdens het ontladen
Capaciteit : Restspanning (Li-xx)
Balanceren : Li-xx batterijen
Power input Power load
Wat 12.6A 11.81V
148.2W 12.110mAh
ESC Motor
Wat 12.6A 11.81V
148.2W 12.110mAh
Charger
Batterij
LiPo-3S 12.503V
97% E
▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌ ▌
Wat 12.6A 11.81V
148.2W 12.110mAh
Batterij
Charger
Batterij
dien de batterij en/of regelaar niet over derge lijke aansluitingen be-
schikken, gebruik dan een adapterkabel.
- Respecteer in ieder geval de polariteit (rood=positief) en
(zwart=negatief) van de in- en uitgangen van de Multi Wattmeter
100A en batterij. Vermijd elke verkeerde aansluiting in verband met
polariteit of kortsluiting.
Een kortsluiting of fout in polariteit kan het toestel en uw batterijen,
lader, regelaar, … ernstig beschadigen.
- Vergewis u ervan dat de batterij wordt aangesloten aan de ingang
(Power Input) en de regelaar aan de uitgang (Power Load)
- Let erop dat u tijdens het meten voldoende afstand bewaart van de
proefopstelling.
De Multi Wattmeter 100A is de ideale hulp voor elke Electro-Pilot en
mag zeker niet ontbreken in uw werkplaats of op het vliegveld.
De Multi Wattmeter 100A kan gebruikt worden om het stroomverbruik,
spanning en vermogen te meten van uw electro-aandrijving en is
uitermate geschikt om deze aandrijving te optimaliseren door zo opti-
maal mogelijk een motor, batterijen en propeller te kiezen.
Een andere gebruiksmogelijkheid is de Multi Wattmeter 100A tussen
batterij en lader te plaatsen tijden het laden/ontladen om het pro-
ces beter te kunnen volgen en bijvoorbeeld een capaciteitsbepaling
te doen.
Het resetten van de Wattmeter in de ‘Watt’-modus gebeurt door de
select knop voor 3 seconden ingedrukt te houden. Hierdoor worden
alle waarden terug op nul gezet.
De Multi Wattmeter 100A behoeft geen aparte stroomvoorziening want
deze wordt gevoed door de hoofdbatterij.
FOUTMELDINGEN
A) Batterij check programma
- UNBALANCED: er is een spanningsverschil van meer dan 0.05V tus-
sen de hoogste en de laagste celspanning.
- HIGH VOL:Een of meerdere cellen hebben een spanning die hoger
is dan toegelaten (LiPo:4,24V / LiFe:3,65V / Li-ion: 4,14V) -- !! Er
bestaat een reëel veiligheidsrisico !!
- LOW VOL: Een of meerdere cellen hebben een spanning die lager is
dan toegelaten (LiPo:3,00V / LiFe:2,50V / Li-ion : 3,00V)
B) Self balance programma
- CELL LOW VOL : De celspanning is te laag
- CELL HIGH VOL: De celspanning is te hoog
- CELL CONNECT: Verbindingsprobleem, controleer alle aansluitingen.
Garantie
Wij garanderen dat dit product vrij is van defecten op het ogenblik van de
aankoop. Deze garantie dekt geen enkel onderdeel, dat beschadigd werd
gedurende het gebruik, schade veroorzaakt door wijzigingen of vernieling,
schade ten gevolge van kleefstoffen of andere producten die niet expliciet
vermeld worden in de gebruiksaanwijzing. In geval de Wattmeter defekt
geraakt moet hij ons teruggestuurd worden voor herstelling of omruiling,
ingeval deze onder waarborg valt.
In geen enkel geval zal de compensatie hoger liggen dan de aankoopwaarde
van het product. Wij behouden ons het recht voor deze garantievoorwaar-
den te wijzigen of op te schorten zonder voorafgaande verwittiging. Gezien
BMI geen controle heeft over het correct gebruik, zal BMI geen enkele ver-
antwoordelijk dragen voor slecht gebruik van deze meter , dat resulteert in
elke vorm van schade dan ook. Door het gebruiken van de Multi Wattmeter,
neemt de gebruiker alle verantwoordelijkheid hierover op zich.
Li - xx
Balance Socket XH
Balance Socket XH
OPGELET
Indien uw batterij niet voorzien is van een XH balanceerche, dient u de respectievelijke
adaptor te gebruiken.
8
