Boahaus 1612 User manual

ASSEMBLY INSTRUCTIONS
Scan this QR Code to chat to Customer Support Team.
Or Call Us at [phone]
ATTENTION!!!
Any inquiry or replacement parts
you need, contact us directly at:
[e-mail]

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ARMADO
MODEL #: 1612

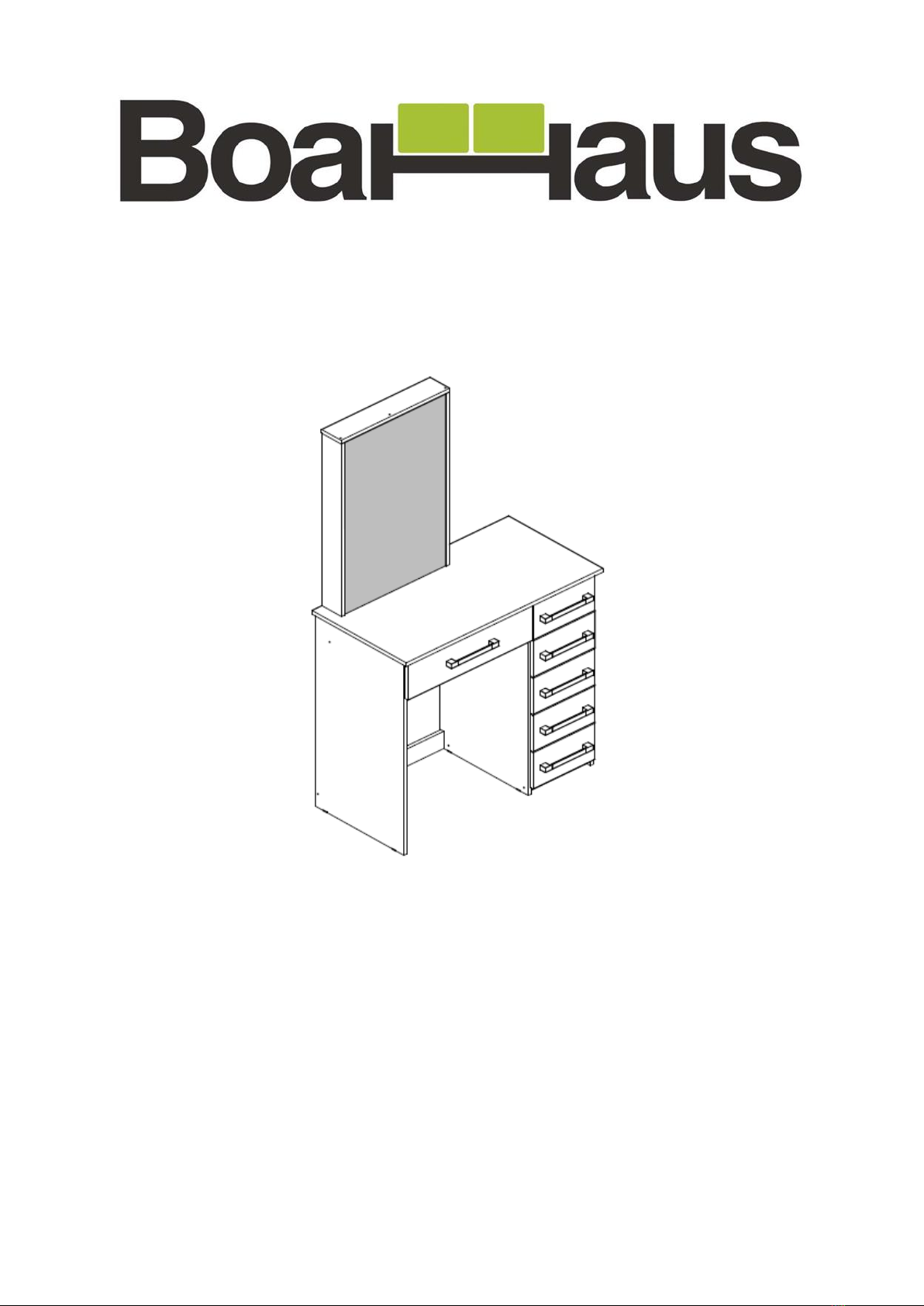

DRESSING TABLE WITH MIRROR
Tocador con espejo
Aprox. product weight 84.83 lbs. / 38.56 Kg. *
*Weight may vary +/- 5%
Lot: See package
Production date: See package
Purchase date: ________________
THIS INFORMATION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
ESTE FOLLETO CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. POR FAVOR, LEA Y GUÁRDELO PARA REFERENCIA FUTURA.
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [e-mail]

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 3
GENERAL SAFETY INFORMATION
1. Please read the Assembly Instructions prior to assembling this product.
2. Remove all the hardware from the box and sort by type.
3. Check to see that all the hardware and parts are present BEFORE assembling.
4. To avoid damage, assemble the product on a sturdy, level and protective surface.
5. Please wait until all steps are completed before fully tightening bolts.
6. Make sure all bolts are tightly fastened before the unit is used.
7. To move the product, you must lift it. DO NOT drag it, if you drag it can cause overturning.
8. This product is sold with a hardware kit to be fixed on the wall. You must install this kit to
prevent any accidents or damages. When properly installed, this restrain can provide protection
against the unexpected tipping of the unit due to smalls tremors, bumps or climbing. The restrain
is only a deterrent and is not a substitute for proper adult supervision. Use of tip-over restraints
may only reduce, but not eliminate, the risk of tip-over
INFORMACIÓN GENERAL DE SEGURIDAD
1. Lea las instrucciones de armado antes de ensamblar este producto.
2. Extraiga todo el hardware de la caja y ordene por tipo.
3. Verifique que todo el hardware y las piezas están presentes ANTES de ensamblar.
4. Para evitar daños, ensamble el producto sobre una superficie resistente, nivelada y con protección.
5. Espere hasta que todos los pasos se hayan completado antes de apretar completamente los
tornillos y accesorios.
6. Asegúrese de que todos los tornillos y accesorios estén bien apretados antes de usar la unidad.
7. Para mover el producto debe levantarlo. NO lo arrastre, si lo arrastra puede causar volcamiento.
8. Este producto se vende con un kit de accesorios para ser fijado en la pared. Debe instalar este kit
para evitar accidentes o daños. Cuando se instala correctamente, esta restricción puede
proporcionar protección contra la inclinación inesperada de la unidad debido a temblores
pequeños, golpes o al treparse. La restricción es solo un elemento disuasivo y no es un sustituto
de la supervisión adecuada de un adulto. El uso de restricciones de vuelco solo puede reducir,
pero no eliminar, el riesgo de volcarse.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 4
You will need / usted necesitará:
Tools not included / herramientas no incluidas
General Dimensions / Dimensiones Generales
Maximum weight supported
Peso máximo soportado
Note: weight must be evenly distributed.
Nota: el peso debe estar distribuido uniformemente.
The drill will be used ONLY to fix the
furniture to the wall.
El taladro será usado SOLO para fijar el
mueble a la pared.
Note: Place a carpet or blanket in the assembly area to
avoid damage to the parts during the process.
Nota: Colocar una alfombra o manta en el area de armado
para evitar daños en las piezas durante el proceso.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 5
Nº
DESCRIPTION - DESCRIPCIÓN
QTY.
01
Top base / Base superior
1
02
Left side / Lateral izquierdo
1
04
Right side / Lateral derecho
1
05
Mirror / Espejo
1
06
Side tray / Travesaño lateral
2
07
Top tray / Travesaño superior
1
08
Large footer / Zócalo grande
1
09
Back panel / Panel tresero
1
10
Small footer 1 / Zócalo pequeno 1
1
11
Small footer 2 / Zócalo pequeno 2
1
12
Front of small drawer / Frontal de cajón pequeno
5
13
Front of large drawer / Frontal de cajón grande
1
14
Rear of small drawer / Posterior de cajón pequeno
5
15
Rear of large drawer / Posterior de cajón grande
1
16
Bottom of large drawer / Fondo de cajón grande
1
17
Bottom of small drawer / Fondo de cajón pequeno
5
18
Backboard / Fondo
1
19
Division / División
1
78
Left side of drawer / Lateral izquierdo de cajón
6
79
Right side of drawer / Lateral derecho de cajón
6
PARTS IDENTIFICATION / IDENTIFICACION DE PARTES

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 6
Note: the separation of the accessories before starting the assembly will facilitate it. The screws are in real scale. In case of
doubt, place the screw on the image.
Nota: la separación de los accesorios antes de empezar el armado facilitará el mismo. Los tornillos están a escala real. En caso
de dudas coloque el tornillo sobre la imagen.
CODE
DESCRIPTION
QTY
A
Flanged head screw / Tornillo cabeza
flangeada (5 x 60 mm)
1
A1
Glue / Pegamento
1
B3
Bushing / Tapón
1
E
Wooden dowel / Pin
68
E7
Small plastic foot / Pie plástico
6
E9
Strap / Correa
1
F16A
Drawer divider (large)
2
F16B
Drawer divider (small)
4
G
Structural screw / Tornillo estructural (5
x 50 mm)
11
H
Allen key / Llave allen
1
I
Structural screw cover / Tapa de tornillo
estructural
9
i8
Handle / Manilla
6
J
Simple minifix screw / Tornillo minifix
simple
18
L
Drum lock / Tambor minifix
18
IDENTIFICATION OF ACCESSORIES / IDENTIFICACION DE ACCESORIOS

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 7
M
Bore patch adhesive / Tapón adhesivo
12
N
Nail / Clavo
24
O
Flat head screw / Tornillo cabeza plana
(4,5 x 45 mm)
15
P5
Flat head screw / Tornillo cabeza plana
(3,5 x 14 mm)
44
R
Flat head screw / Tornillo cabeza plana
(6 x 08 mm)
4
S
Pan head screw / Tornillo cabeza
redondeada (3,5 x 14 mm)
1
T
Flanged head screw / Tornillo cabeza
flangeada (3,5 x 25 mm)
12
VA
Metallic left slide / Corredera lateral
izquierda
6
VB
Metallic right slide / Corredera lateral
derecha
6
VC
Left drawer slide / Corredera cajón
izquierda
6
VD
Right drawer slide / Corredera cajón
derecha
6

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 8
1. Fix simple minifix screw (J) to top base (01).
Fijar tornillo minifix simple (J) a base superior (01).
2. Fix wooden dowel (E) to mirror (05).
Fijar pin (E) a espejo (05).
PRE-ASSEMBLY / PRE- ARMADO

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 9

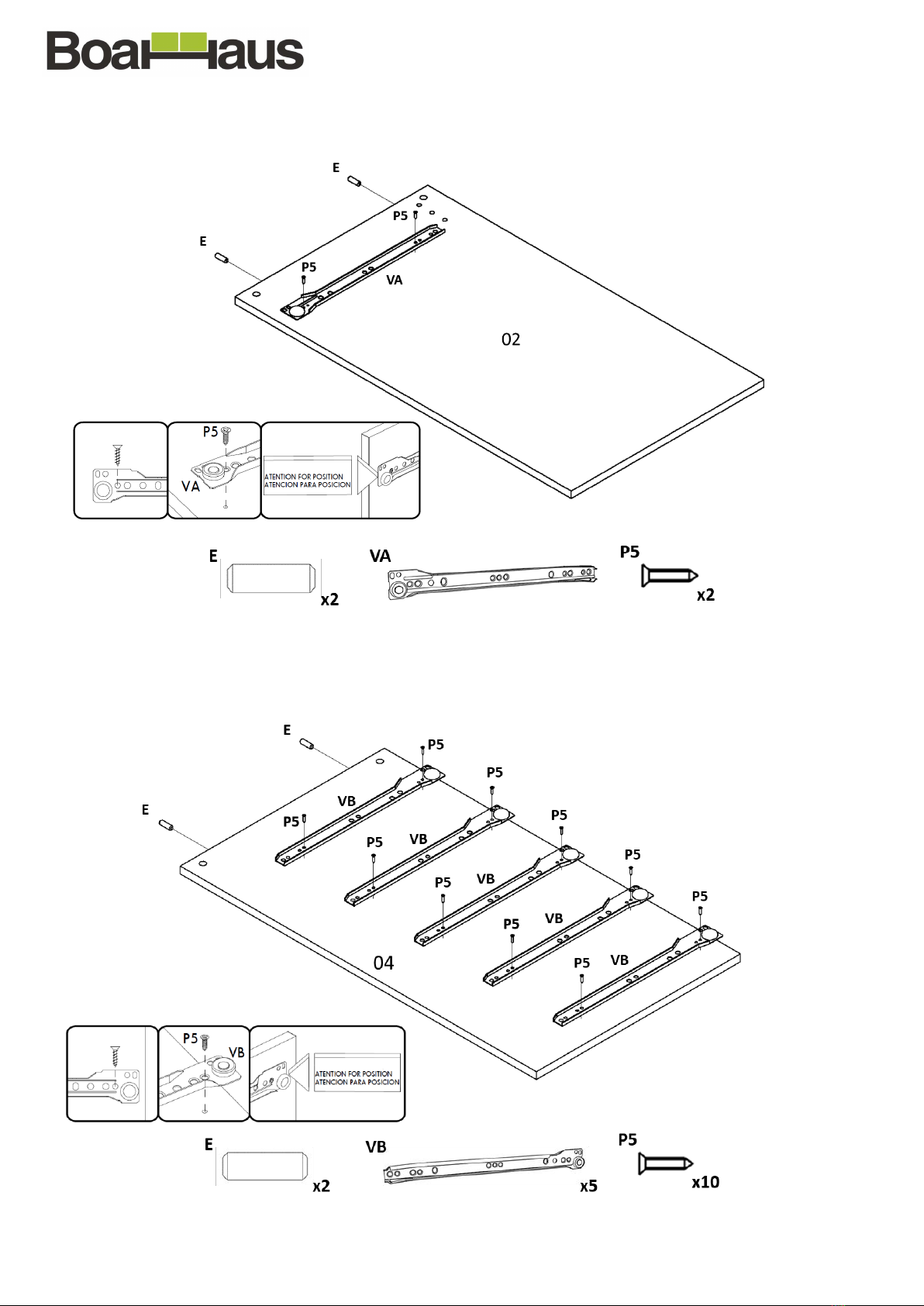

3. Fix wooden dowel (E) and metallic left slide (VA) to left side (02).
Fijar pin (E) y corredera lateral izquierda (VA) a lateral izquierdo (02).
4. Fix wooden dowel (E) and metallic right slide (VB) to right side (04).
Fijar pin (E) y corredera lateral derecha (VB) a lateral derecho (04).

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 10
5. Fix wooden dowel (E), metallic right slide (VB) and metallic left slide (VA) to division (19).
Fijar pin (E), corredera lateral derecha (VB) y corredera lateral izquierda (VA) a división (19).
Flip division / Voltee la pieza.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 11
6. Fix wooden dowel (E) to side tray (06) x2.
Fijar pin (E) a travesaño lateral (06) x2.
7. Fix wooden dowel (E) to back panel (09).
Fijar pin (E) a panel trasero (09).
8. Fix wooden dowel (E) with glue (A1) to left side of drawer (78) x6 and right side of drawer (79) x6
Fijar pin (E) con pegamento (A1) a lateral izquierdo de cajón (78) x6 y lateral derecho de cajón (79)
x6.
Note: add glue in the holes before
placing the wooden dowel.
Nota: agregue el pegamento en los
agujeros antes de colocar el pin.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 12
9. Fix wooden dowel (E) to rear of small drawer (14) x5 and rear of large drawer (15).
Fijar pin (E) a posterior de cajón pequeño (14) x5 y a posterior de cajón grande (15).
10. Fix simple minifix screw (J) to small front of drawer (12) x5 and large front of drawer (13).
Fijar tornillo minifix simple (J) a frontal de cajón pequeño (12) x5 y frontal de cajón grande (13).

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 13

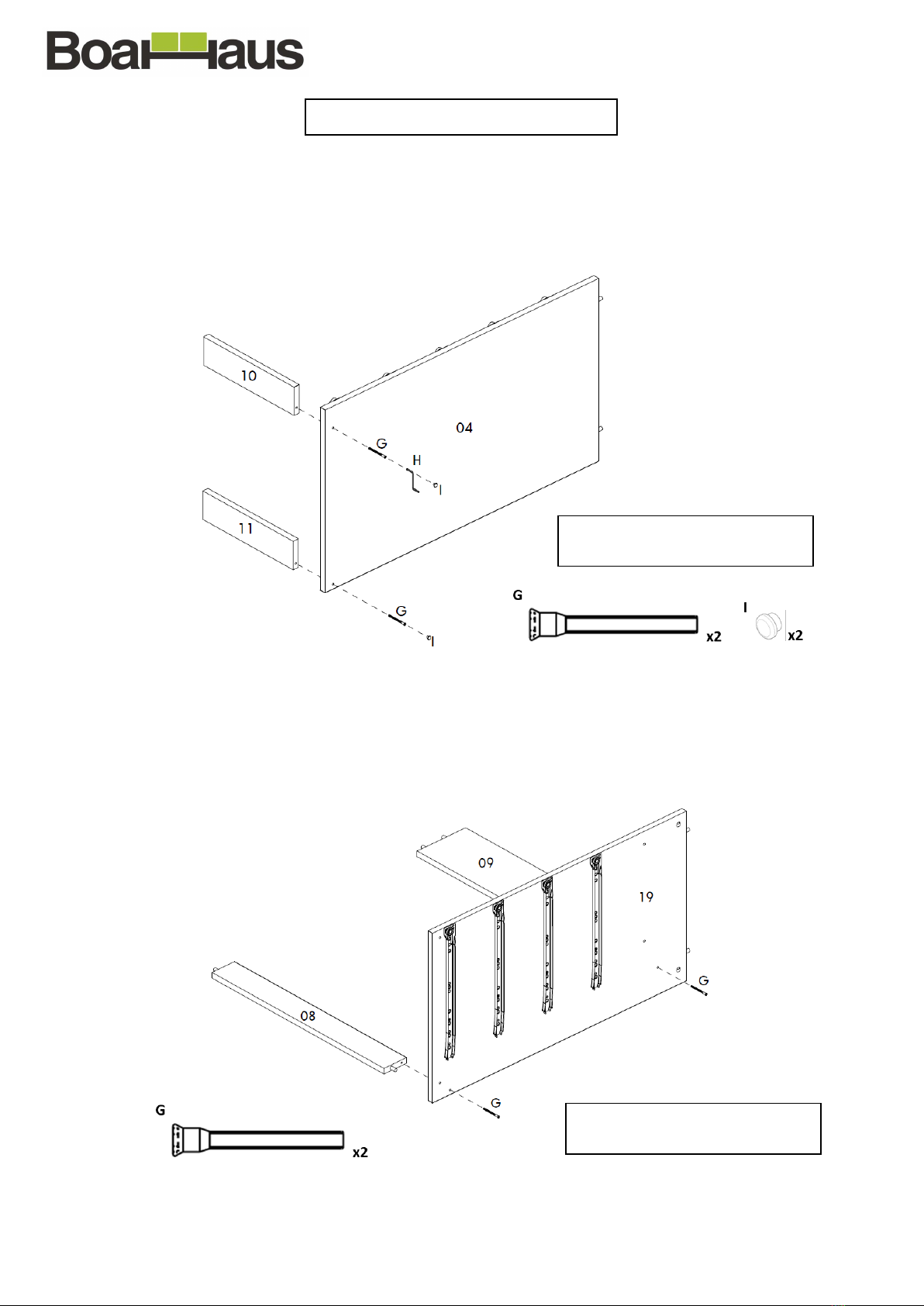

11. Fix small footer 1 (10) and small footer 2 (11) to right side (04)
Fijar zócalo pequeño 1 (10) y zócalo pequeño 2 (11) a lateral derecho (04)
12. Fix large footer (08) and back panel (09) to division (19).
Fijar zócalo grande (08) y panel trasero (09) a división (19).
ASSEMBLY / ARMADO
Note: Use allen key (H)
Nota: Usar la llave allen (H)
Note: Use allen key (H)
Nota: Usar la llave allen (H)

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 14
13. Fix previous assemblies (step 11 and 12).
Fijar ensambles previos (pasos 11 y 12).
14. Fix left side (02) to previous assembly.
Fijar lateral izquierdo (02) a ensamble previo.
Note: Use allen key (H)
Nota: Usar la llave allen (H)
Note: Use allen key (H)
Nota: Usar la llave allen (H)

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 15
15. Fix side tray (06) x2 and mirror (05) to top panel (01).
Fijar travesaño lateral (06) x2 y espejo (05) a panel superior (01).
16. Fix top tray (07) to previous assembly.
Fijar travesaño superior (07) a ensamble previo.
Note: Use allen key (H)
Nota: Usar la llave allen (H)

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 16
17. Join step 14 and step 16.
Unir pasos 14 y 16.
18. Fix small plastic foot (E7) to previous assembly.
Fijar pie plástico (E7) a ensamble previo.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 17
19. Fix backboard (18) to previous assembly.
Fijar fondo (18) a ensamble previo.
20. Assemble small drawer x5.
Ensamblar cajón pequeño x5.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 18
Note: add glue in the holes before
placing the front of drawer
Nota: agregue el pegamento en los
agujeros antes de colocar el frontal
del cajón
Note: the missing holes must be made
with the screwdriver and the
corresponding screw.
Nota: los agujeros faltantes deben
hacerse con el destornillador y el
tornillo correspondiente.

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 19
21. Assemble large drawer.
Ensamblar cajón grande.
Note: add glue in the holes before
placing the front of drawer
Nota: agregue el pegamento en los
agujeros antes de colocar el frontal
del cajón

www.boahaus.com MODEL 1612
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected] 20
Note: the missing holes must be made with the screwdriver and the corresponding screw.
Nota: los agujeros faltantes deben hacerse con el destornillador y el tornillo correspondiente.
