Boahaus 1619 User manual

ASSEMBLY INSTRUCTIONS
Scan this QR Code to chat to Customer Support Team.
Or Call Us at [phone]
ATTENTION!!!
Any inquiry or replacement
parts you need, contact us
directly at:
[e-mail]

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
2
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ARMADO
MODEL #: 1619
DRESSING TABLE WITH MIRROR
Tocador con Espejo
Aprox. product weight 106.29 lbs. / 48.21 Kg. *
*Weight may vary +/- 5%.
Lot: See package
Production date: See package
Purchase date:
THIS INFORMATION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
ESTE FOLLETO CONTIENE INFORMACIÓN DE SEGURIDAD IMPORTANTE. POR FAVOR, LEA Y GUÁRDELO PARA REFERENCIA FUTURA.
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
3
GENERAL SAFETY INFORMATION
1. Please read the Assembly Instructions prior to assembling this product.
2. Remove all the hardware from the box and sort by type.
3. Check to see that all the hardware and parts are present BEFORE assembling.
4. To avoid damage, assemble the product on a sturdy, level and protective surface.
5. Please wait until all steps are completed before fully tightening bolts.
6. Make sure all bolts are tightly fastened before the unit is used.

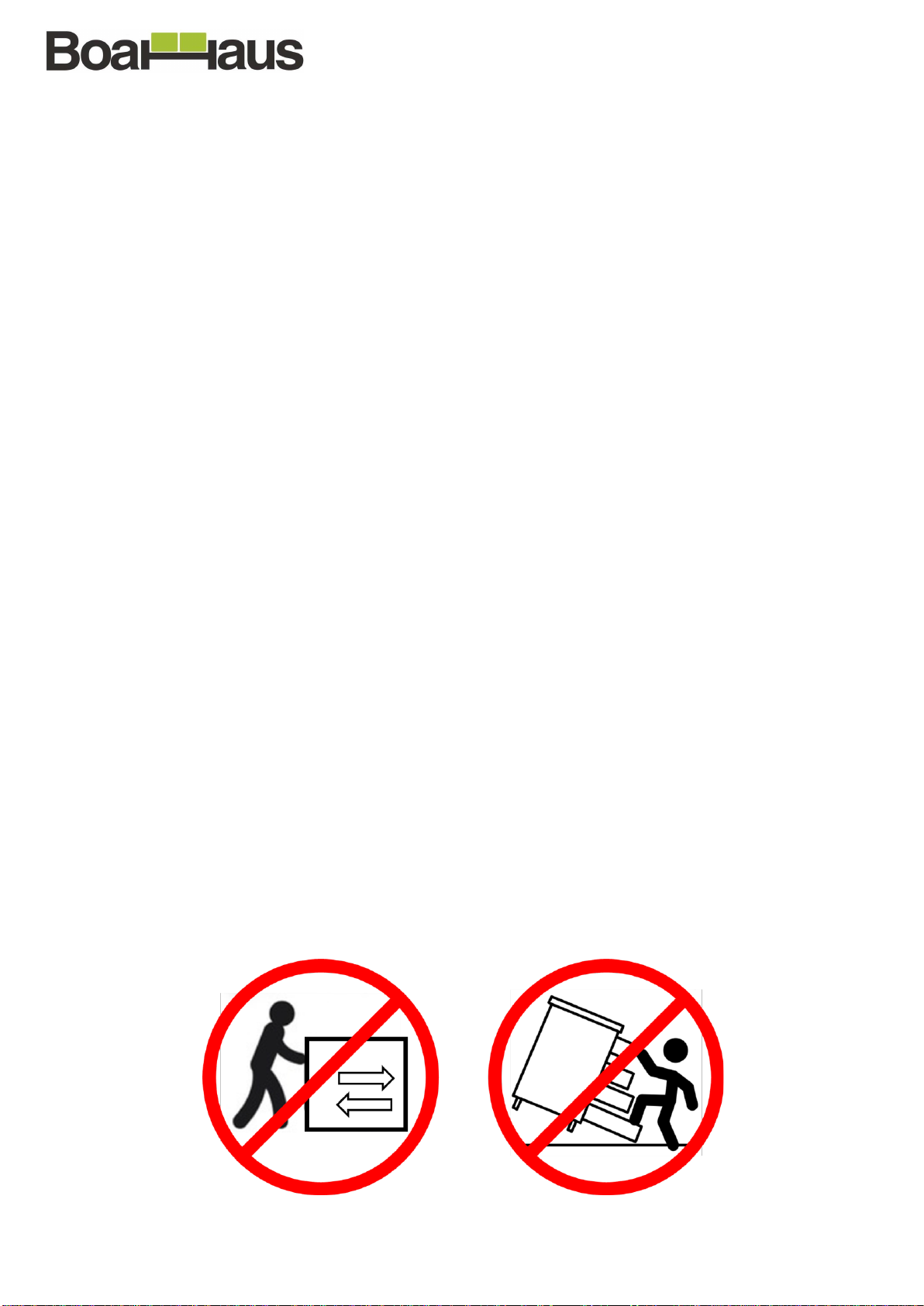

7. To move the product, you must lift it. DO NOT drag it, if you drag it can cause overturning.
8. This product is sold with a hardware kit to be fixed on the wall. You must install this kit to prevent
any accidents or damages. When properly installed, this restrain can provide protection against the
unexpected tipping of the unit due to smalls tremors, bumps or climbing. The restrain is only a
deterrent and is not a substitute for proper adult supervision. Use of tip-over restraints may only
reduce, but not eliminate, the risk of tip-over
INFORMACIÓN GENERAL DE SEGURIDAD
1. Lea las instrucciones de armado antes de ensamblar este producto.
2. Extraiga todo el hardware de la caja y ordene por tipo.
3. Verifique que todo el hardware y las piezas están presentes ANTES de ensamblar.
4. Para evitar daños, ensamble el producto sobre una superficie resistente, nivelada y conprotección.
5. Espere hasta que todos los pasos se hayan completado antes de apretar completamente los tornillos
y accesorios.
6. Asegúrese de que todos los tornillos y accesorios estén bien apretados antes de usar la unidad.
7. Para mover el producto debe levantarlo. NO lo arrastre, si lo arrastra puede causarvolcamiento.
8. Este producto se vende con un kit de accesorios para ser fijado en la pared. Debe instalar este kit
para evitar accidentes o daños. Cuando se instala correctamente, esta restricción puede
proporcionar protección contra la inclinación inesperada de la unidad debido a temblores
pequeños, golpes o al treparse. La restricción es solo un elemento disuasivo y no es un sustituto de
la supervisión adecuada de un adulto. El uso de restricciones de vuelco solo puede reducir, pero no
eliminar, el riesgo de volcarse.

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]

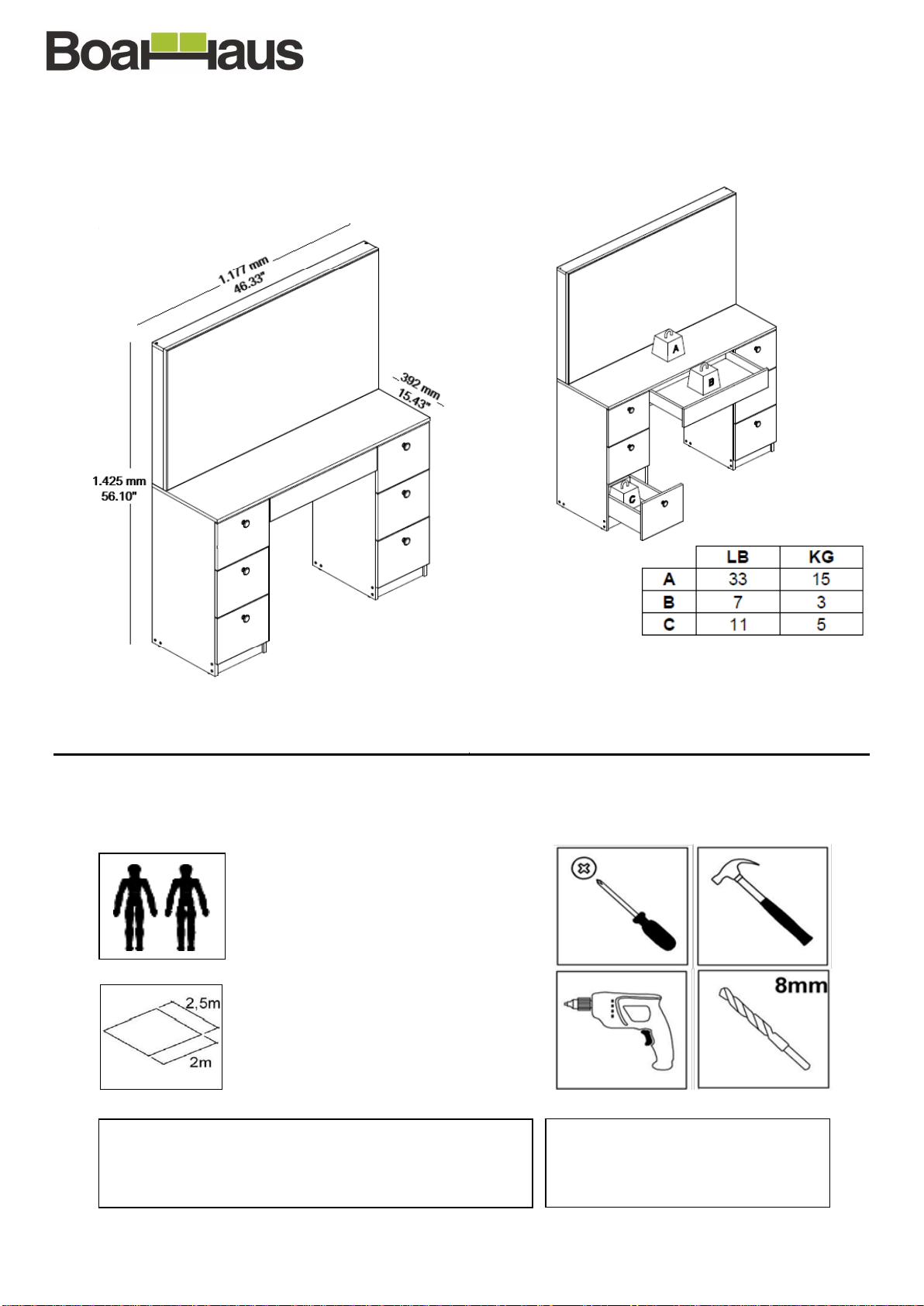

You will need / usted necesitará:
Tools not included / herramientas no incluidas
2 people
2 personas
Recommended space for assemble
Espacio recomendado para el armado
General Dimensions / Dimensiones Generales
Maximum weight supported
Peso máximo soportado
Weight in pounds. / Peso en libras.
Note: weight must be evenly distributed.
Nota: el peso debe estar distribuido
Note: Place a carpet or blanket in the assembly area to avoid
damage to the parts during the process.
Nota: Colocar una alfombra o manta en el area de armado para
evitar daños en las piezas durante el proceso.
The drill will be used ONLY to fix the
furniture to the wall.
El taladro será usado SOLO para fijar el
mueble a la pared.

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]

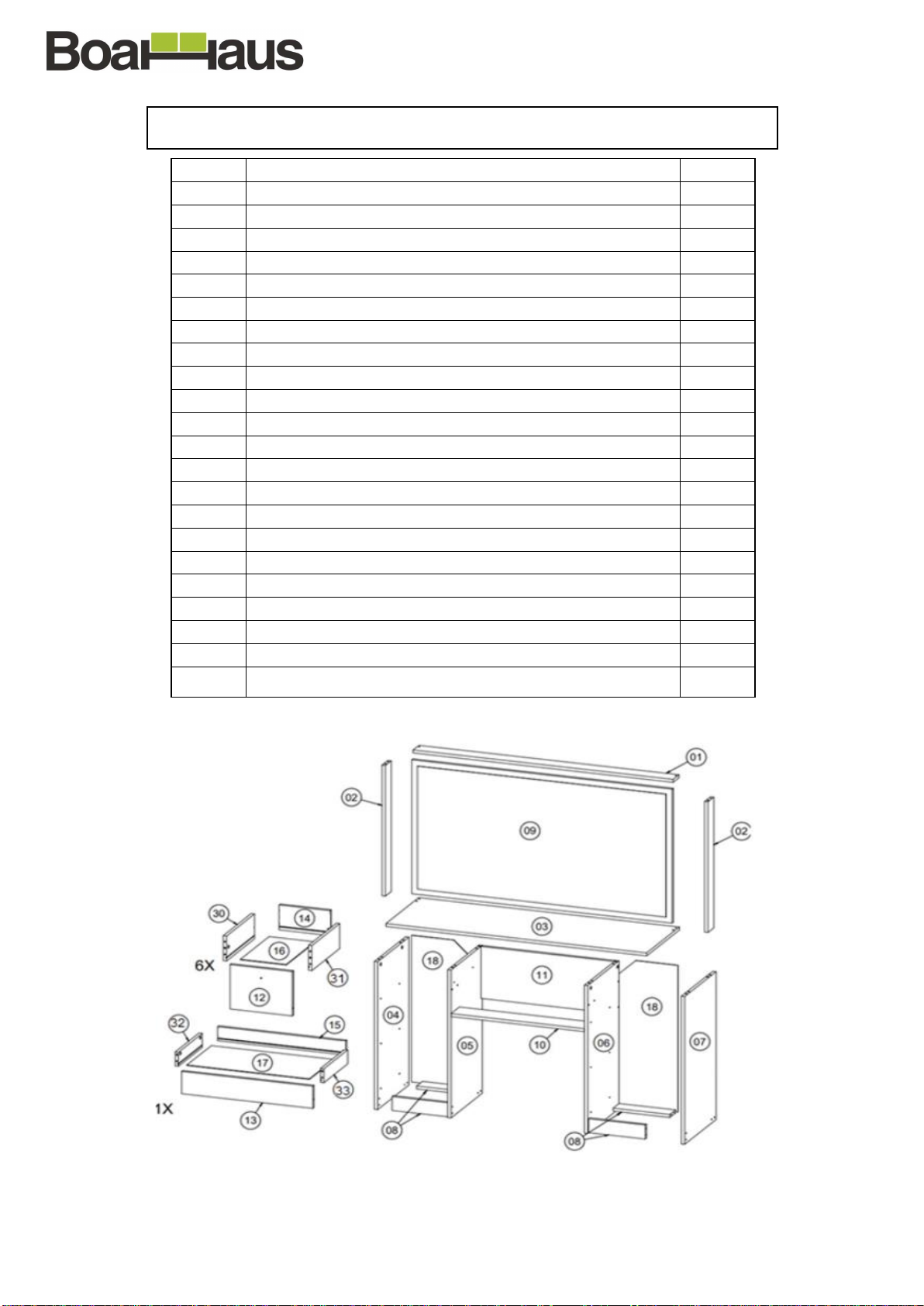

Nº
DESCRIPTION - DESCRIPCIÓN
QTY.
01
Top tray / Travesaño superior
1
02
Side tray / Travesaño latera
2
03
Top / Tapa
1
04
Left side / Lateral izquierdo
1
05
Left division / División izquierda
1
06
Right division / División derecha
1
07
Right side / Lateral derecho
1
08
Footer / Zócalo
4
09
Mirror / Espejo
1
10
Central crossbeam / Travesaño central
1
11
Back panel / Panel trasero
1
12
Front of drawer / Frente de cajón
6
13
Central front of drawer / Frente de cajón central
1
14
Rear of drawer / Posterior de cajón
6
15
Central rear of drawer / Posterior de cajón central
1
16
Bottom of drawer / Fondo de cajón
6
17
Central bottom of drawer / Fondo de cajón central
1
18
Backboard / Fondo
2
30
Left side of drawer / Lateral izquierdo de cajón
6
31
Right side of drawer / Lateral derecha de cajón
6
32
Left Central side of drawer / Lateral izquierdo de cajón central
1
33
Right Central side of drawer / Lateral derecha de cajón central
1
PARTS IDENTIFICATION / IDENTIFICACION DE PARTES

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
6

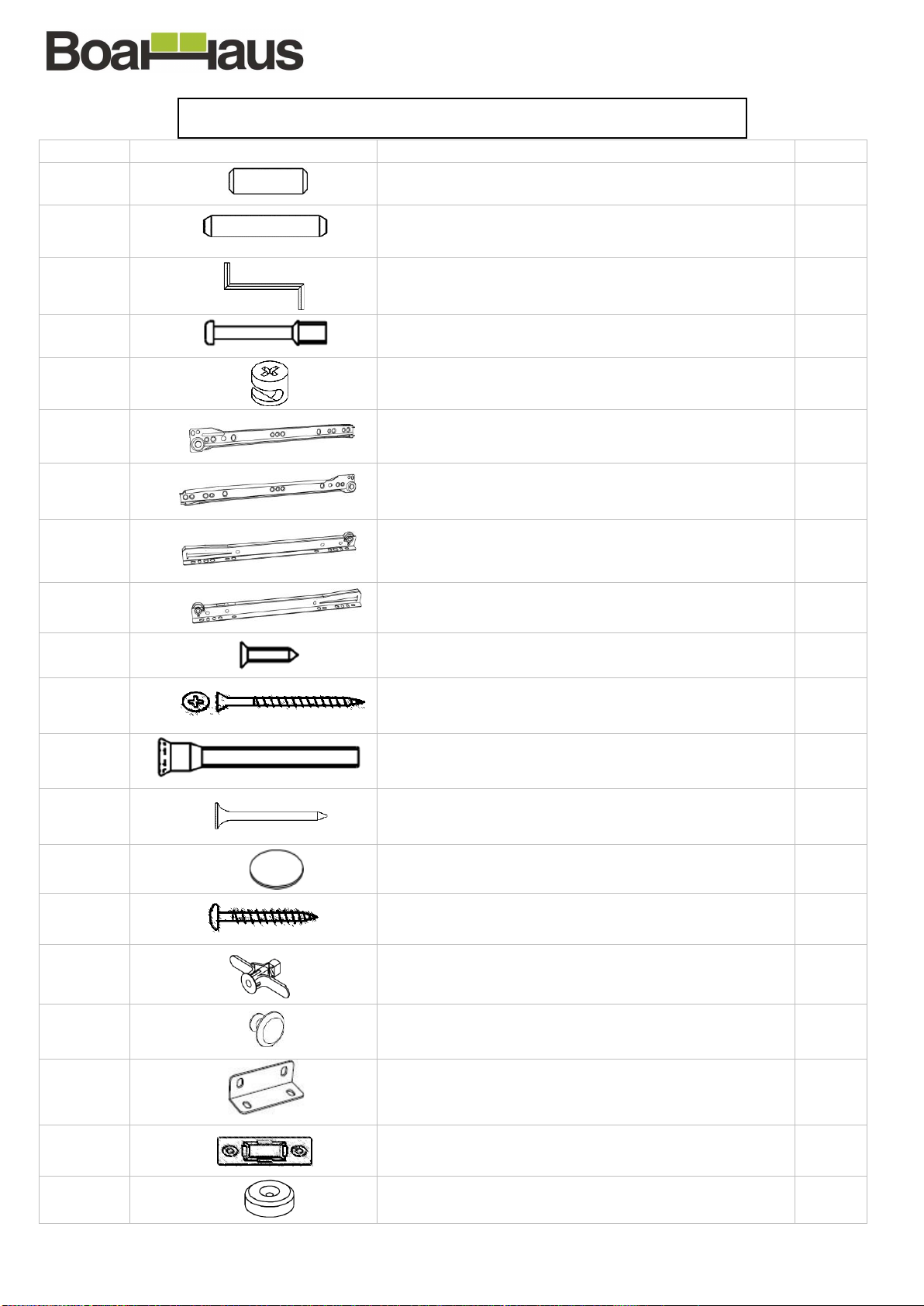

NUMBER
DESCRIPTION
QTY
A
Wooden dowel / Pin (6 x 30 mm)
70
AS
Wooden dowel / Pin (6 x 50 mm)
2
AZ
Allen key / Llave allen
1
B
Simple minifix screw / Tornillo minifix simple
22
C
Drum lock / Tambor minifix
22
CR1
Metallic left slide 350mm / corredera lateral izquierda
350mm
7
CR2
Metallic right slide 350 mm / Corredera lateral derecha
350mm
7
CR3
Left drawer slide 350mm / Corredera cajón izquierda 350mm
7
CR4
Right drawer slide 350 mm/ Corredera cajón derecha 350
mm
7
D
Flat head screw / Tornillo cabeza plana (3,5 x 14 mm)
80
DE
Screw / Tornillo cabeza plana (4,5 x 50 mm)
2
DZ
Structural screw / Tornillo estructural (5 x 50 mm)
32
EN
Nail / Clavo (10x10mm)
41
FM
Adhesive bore patch / Tapón adhesive (13mm)
32
G
Pan head screw / Tornillo cabeza olla (4,0 x 30 mm)
6
L
Drywall Anchor / Anclaje de Pared
2
PX
Handle / Tirador
6
Q
Metallic angle plates / Soporte de metal
6
V
Mounting bracket / Soporte de montaje
2
X
Small plastic foot / Pie plástico
8
IDENTIFICATION OF ACCESSORIES / IDENTIFICACION DE ACCESORIOS

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
7
Y
Adhesive bore patch / Tapón adhesivo
14
E
Clamp / Abrazadera
1
F
Flanged head screw / Tornillo cabeza flangeada (3,5 x 16 mm)
2
H
Nail / Clavo (12x12mm)
8

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
8
1. Fix wooden dowel (A) and wooden dowel (AS) to side tray (2) x2.
Fijar pin (A) y pin (AS) a travesaño lateral (2) x2.
A x2 AS x2
2. Fix wooden dowel (A) to central crossbeam (10)
Fijar pin (A) a travesaño central (10)
A x2
PRE-ASSEMBLY / PRE- ARMADO
A
A

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
9
3. Fix wooden dowel (A) to footer (08)
Fijar pin (A) a zócalo (08)
X4
A
x8
4. Fix simple minifix screw (B) to top (3).
Fijar tornillo minifix simple (B) a tapa (3).
Bx8
A

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
11

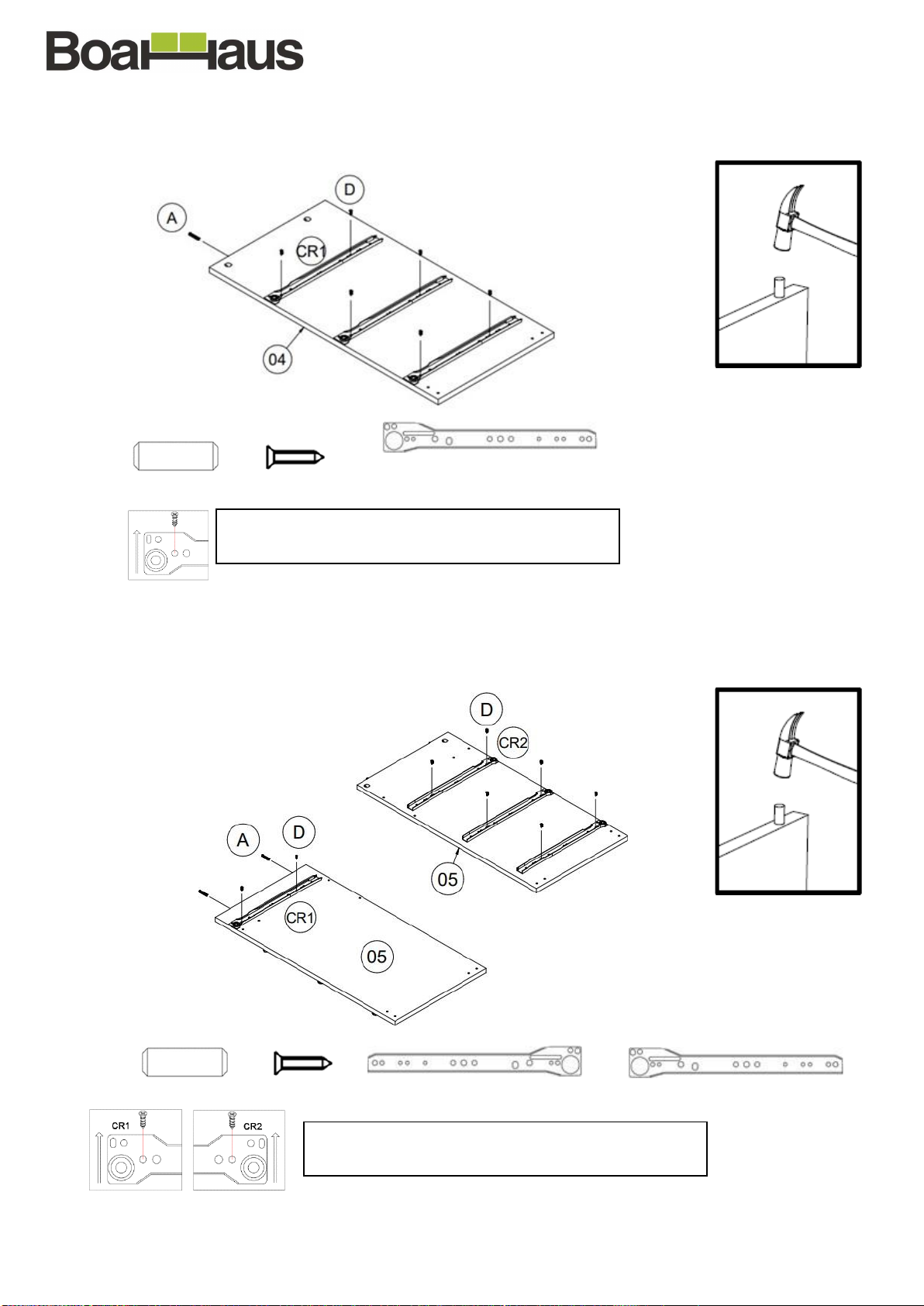

5. Fix wooden dowel (A) and metallic left slide (CR1) to left side (4).
Fijar pin (A) y corredera lateral izquierda (CR1) a lateral izquierdo(4).
A D
x1 x6
CR1
x3
6. Fix wooden dowel (A) and metallic left slide (CR1) to left division (5). Flip and fix metallic rightslide
(CR2).
Fijar pin (A) y corredera lateral izquierda (CR1) a división izquierda (5). Voltear y fijar corredera
lateral derecha (CR2).
A D
x2 x8
CR2 CR1
x3
Note: the two upper holes have to be facing up.
Nota: los dos agujeros superiores deben estar hacia arriba.
A
Note: the two upper holes have to be facing up.
Nota: los dos agujeros superiores deben estar hacia arriba.
A

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
12

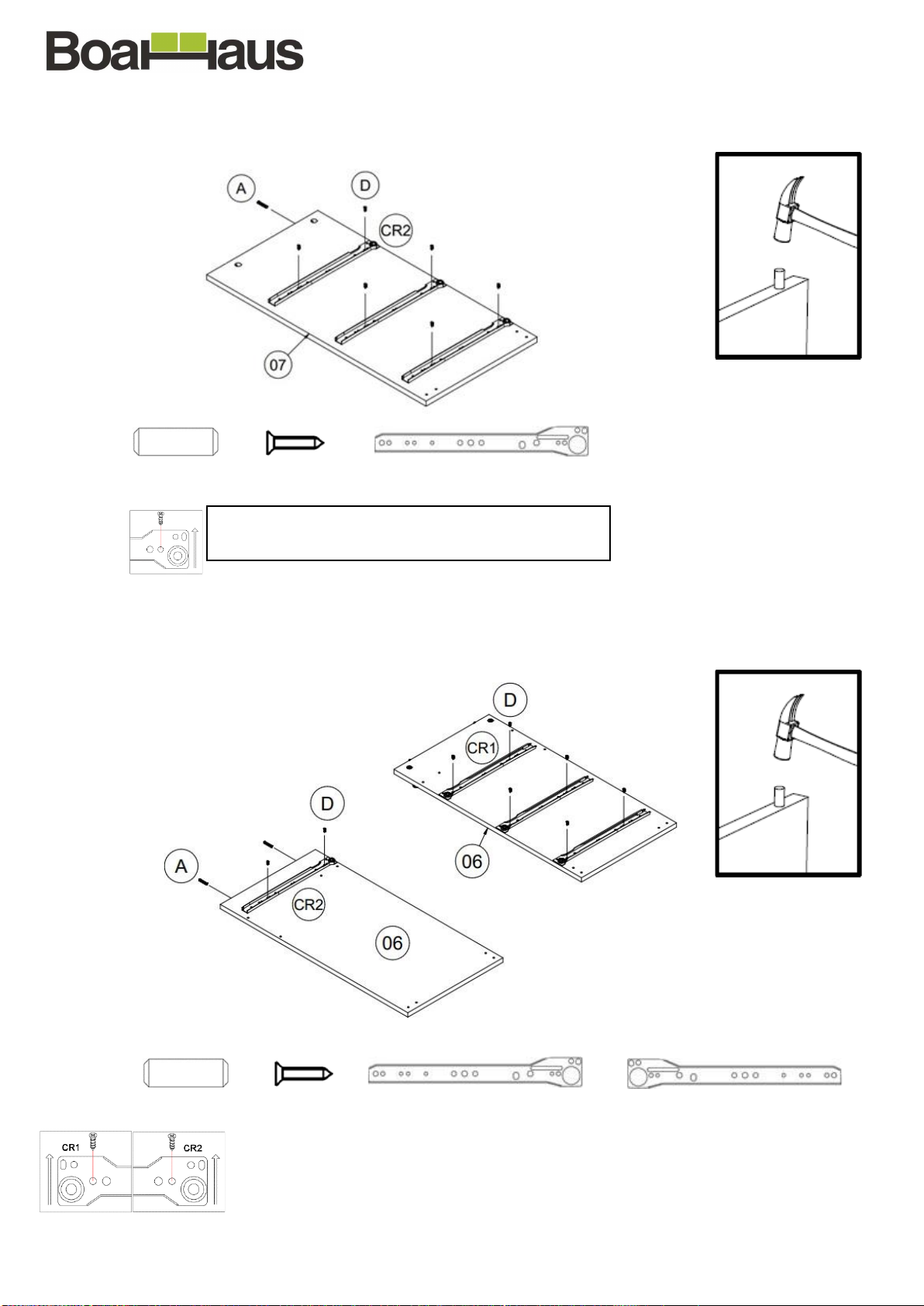

7. Fix wooden dowel (A) and metallic right slide (CR2) to right side (7).
Fijar pin (A) y corredera lateral derecha (CR2) a lateral derecho (7).
A
D
X1 x6
CR2
x3
8. Fix wooden dowel (A) and metallic right slide (CR2) to right division (6). Flip and fix metallic left
slide (CR1).
Fijar pin (A) y corredera lateral derecha (CR2) a división derecha (6). Voltear y fijar corredera
lateral izquierda (CR1).
A D
x2 x8
CR2
CR1
x3
A
Note: the two upper holes have to be facing up.
Nota: los dos agujeros superiores deben estar hacia arriba.
A

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
13

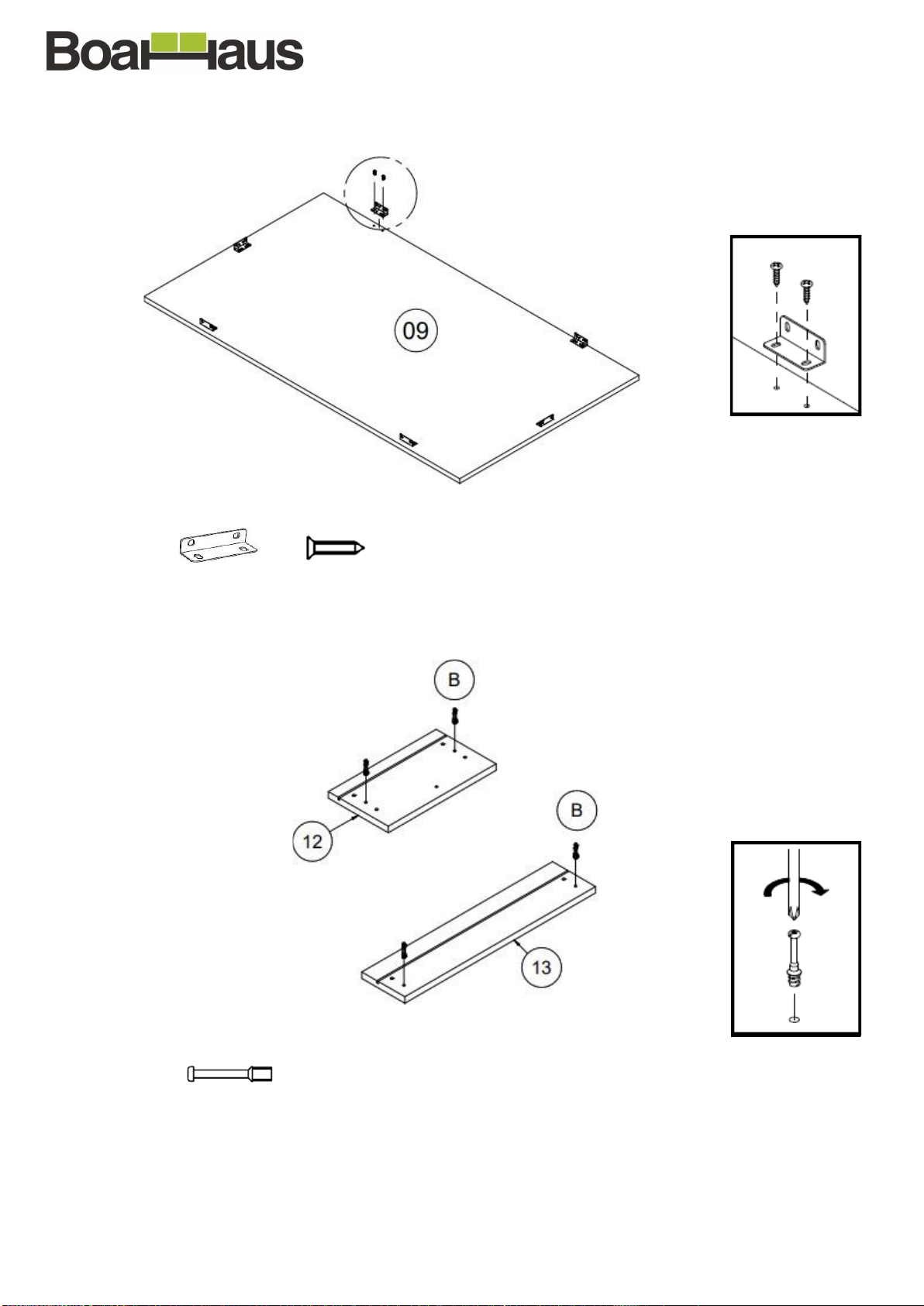

9. Fix metallic angle plates (Q) to mirror (9).
Fijar soporte de metal (Q) a espejo (9).
Q D
x6 x12
10. Fix simple minifix screw (B) to front of drawer (12) x6 and central front of drawer (13).
Fijar tornillo minifix simple (B) a frente de cajón (12) x6 y frente de cajón central(13).
B
x14
D
D
Q

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
14

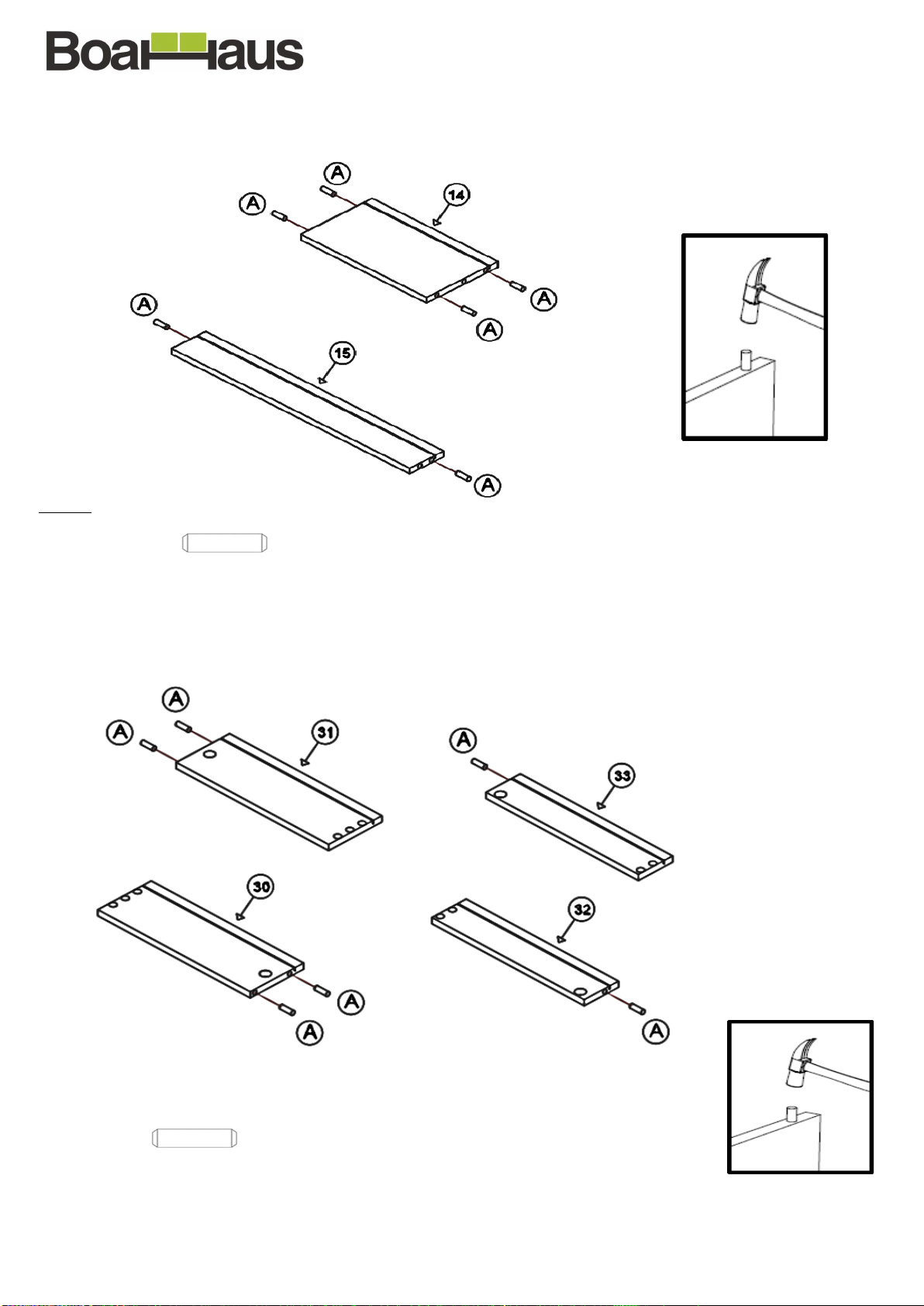

11. Attach the wooden dowel (A) to rear of the drawer (14) x6. and at the rear of the drawer (15)
Fijar pin (A) a lateral de cajón (14) x6 y en la parte trasera del cajón (15)
A
x26
12. Fix wooden dowel (A) to side of drawers (30/31) x12 and on side of drawer (32/33)
Fijar el pin (A) en lateral de los cajones (30/31) x12 y en lateral de cajón (32/33)
A
x26
A
A

MODEL 1619
www.boahaus.com
Note: use the allen key (AZ) to adjust the structural screws (DZ).
Nota: usar la llave allen (AZ) para ajustar los tornillos estructurales (DZ).
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
15

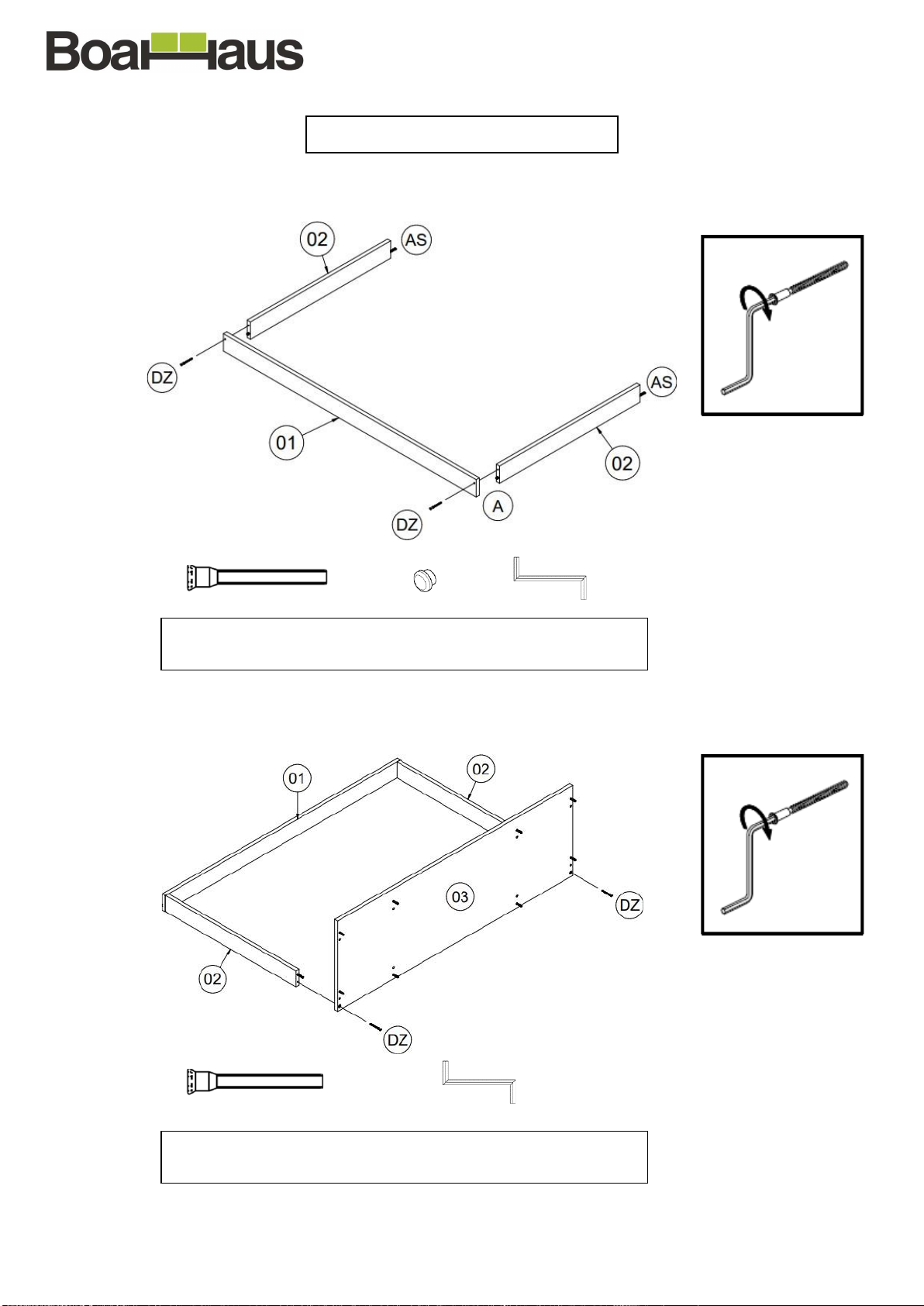

13. Fix side tray (2) x2 to top tray (1).
Fijar travesaño lateral (2) x2 a travesaño superior (1).
DZ FM AZ
x2 x2
14. Fix top (3) to previous assembly.
Fijar tapa (3) a ensamble previo.
DZ AZ
x2
ASSEMBLY / ARMADO
DZ
AZ
Note: use the allen key (AZ) to adjust the structural screws (DZ).
Nota: usar la llave allen (AZ) para ajustar los tornillos estructurales (DZ).
DZ
AZ

MODEL 1619
www.boahaus.com
Note: use the allen key (AZ) to adjust the structural screws (DZ).
Nota: usar la llave allen (AZ) para ajustar los tornillos estructurales (DZ).
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
16

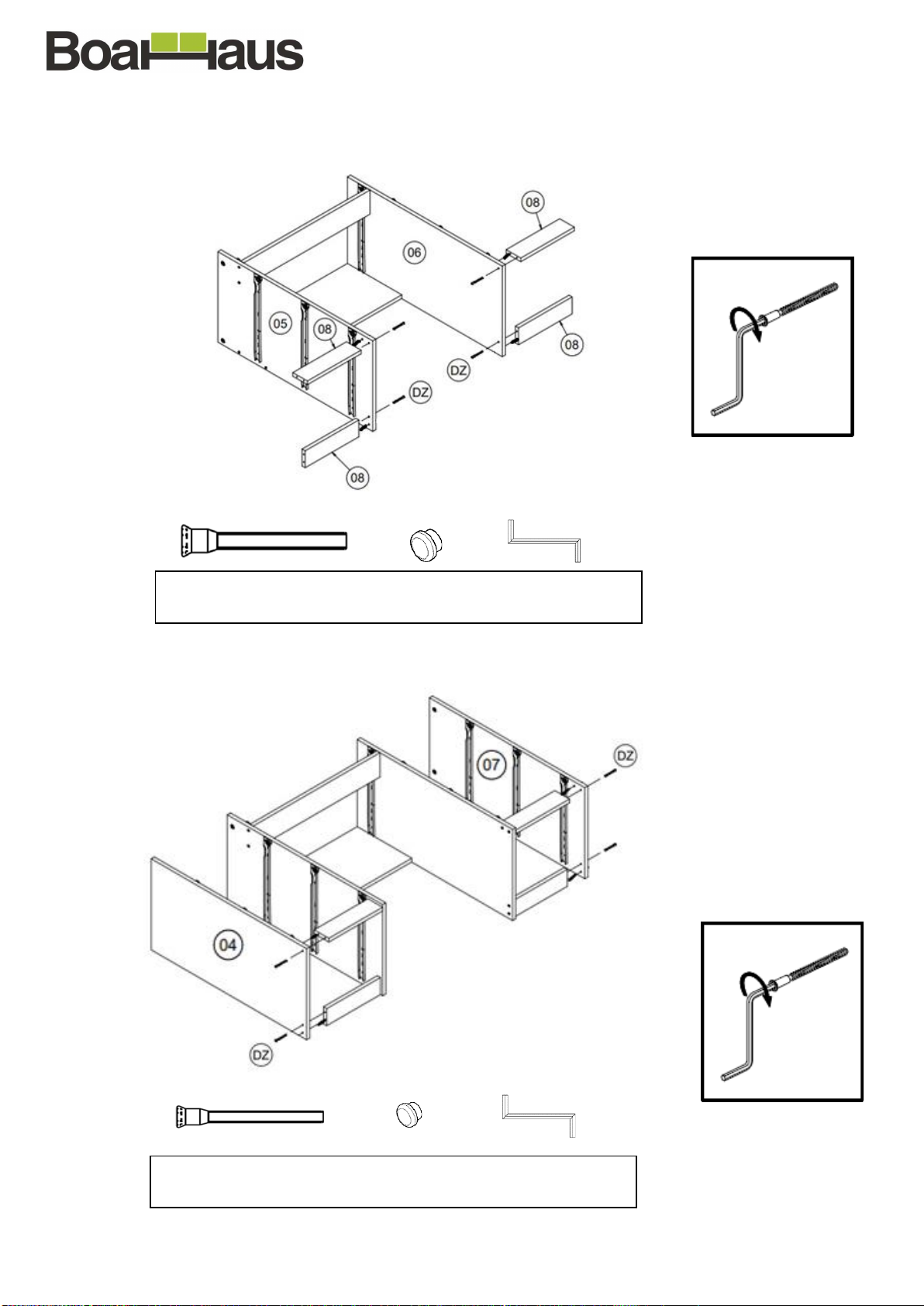

15. Fix back panel (11) and central crossbeam (10) to left division (5).
Fijar panel trasero (11) y travesaño central (10) a división izquierda (5).
16. Fix right division (6) to previous assembly.
Fijar división derecha (6) a ensamble previo.
DZ AZ
x3
DZ
AZ
X3
DZ
AZ
Note: use the allen key (AZ) to adjust the structural screws (DZ).
Nota: usar la llave allen (AZ) para ajustar los tornillos estructurales (DZ).
DZ
AZ

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
17
17. Fix footer (8) x4 previous assembly.
Fijar zócalo (8) x4 a ensamble previos.
DZ
18. Fix left side (4) and right side (7) to previous assembly.
Fijar lateral izquierdo (4) y lateral derecho (7) a ensamble previo.
DZ FM AZ
x4 x4
Note: use the allen key (AZ) to adjust the structural screws (DZ).
Nota: usar la llave allen (AZ) para ajustar los tornillos estructurales (DZ).
Note: use the allen key (AZ) to adjust the structural screws (DZ).
Nota: usar la llave allen (AZ) para ajustar los tornillos estructurales (DZ).
FM
AZ
X4
X4
DZ
AZ
DZ
AZ

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
18
19. Fix both previous assemblies (12 and 16).
Fijar ambos ensambles previos (12 y 16).
C
x8
20. Fix small plastic foot (X) to previous assembly.
Fijar pie plástico (X) a ensamble previo.
X H
x8 x8

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
19
21. Fix backboard (18) x2 to previous assembly.
Fijar fondo (18) x2 a ensamble previo.
EN
22. Fix mirror (9) to previous assembly. Fijar espejo (9) a ensamble previo.
D x12
D
D

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
20

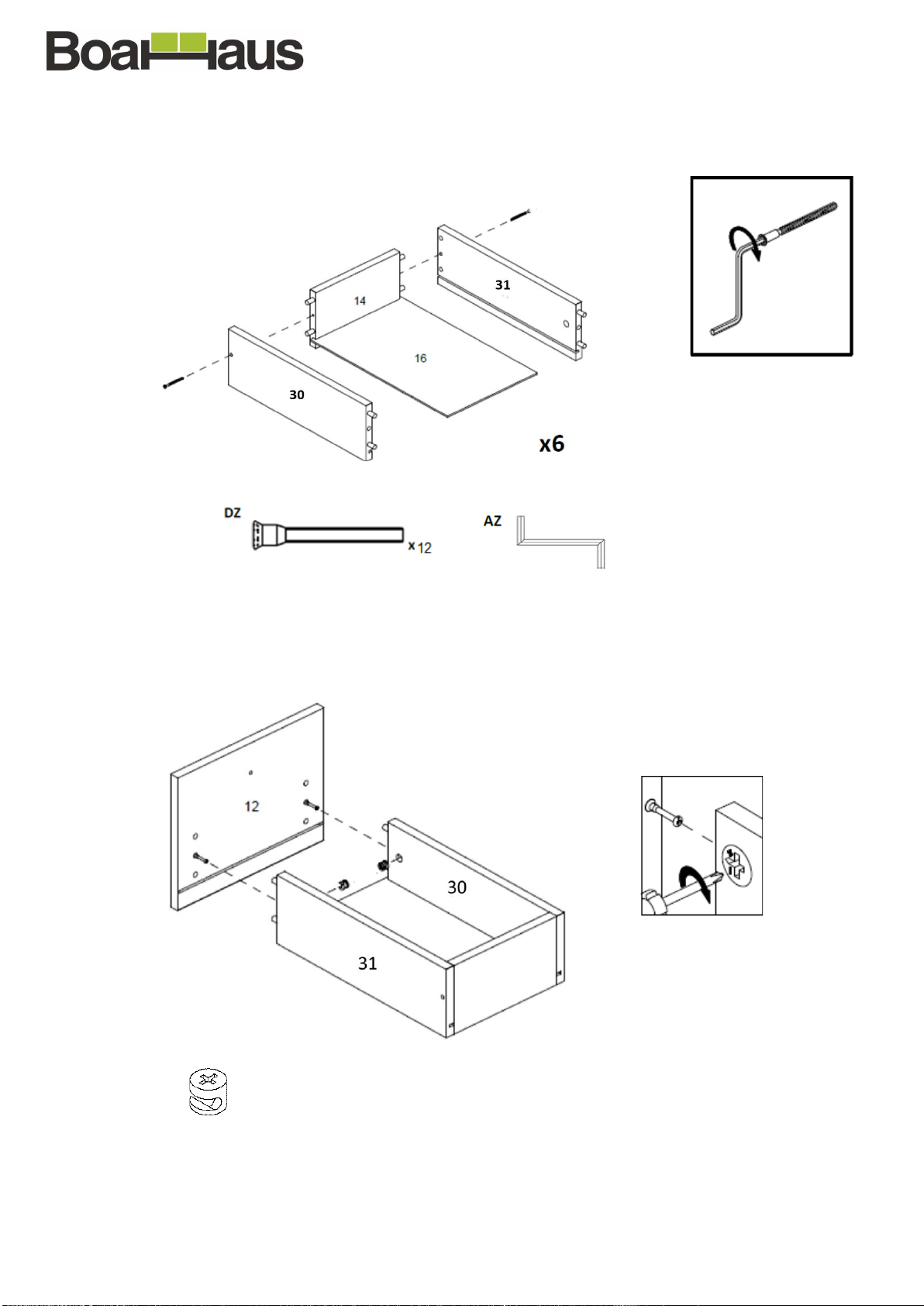

23. Fix side of drawer (30/31) and bottom of drawer (26) to rear of drawer (14)
Fijar lateral de cajón central (30/31) y fondo de cajón (16) a trasero de cajón (14)
24. Fix front drawer (12) to previous assembly.
Fijar frente de cajón central (12) a ensambleprevio.
x6
C
x12
DZ
AZ

MODEL 1619
www.boahaus.com
Need some Help? Call [phone] or email [email protected]
¿Necesitas ayuda? Llama [phone] o envía un email [email protected]
21

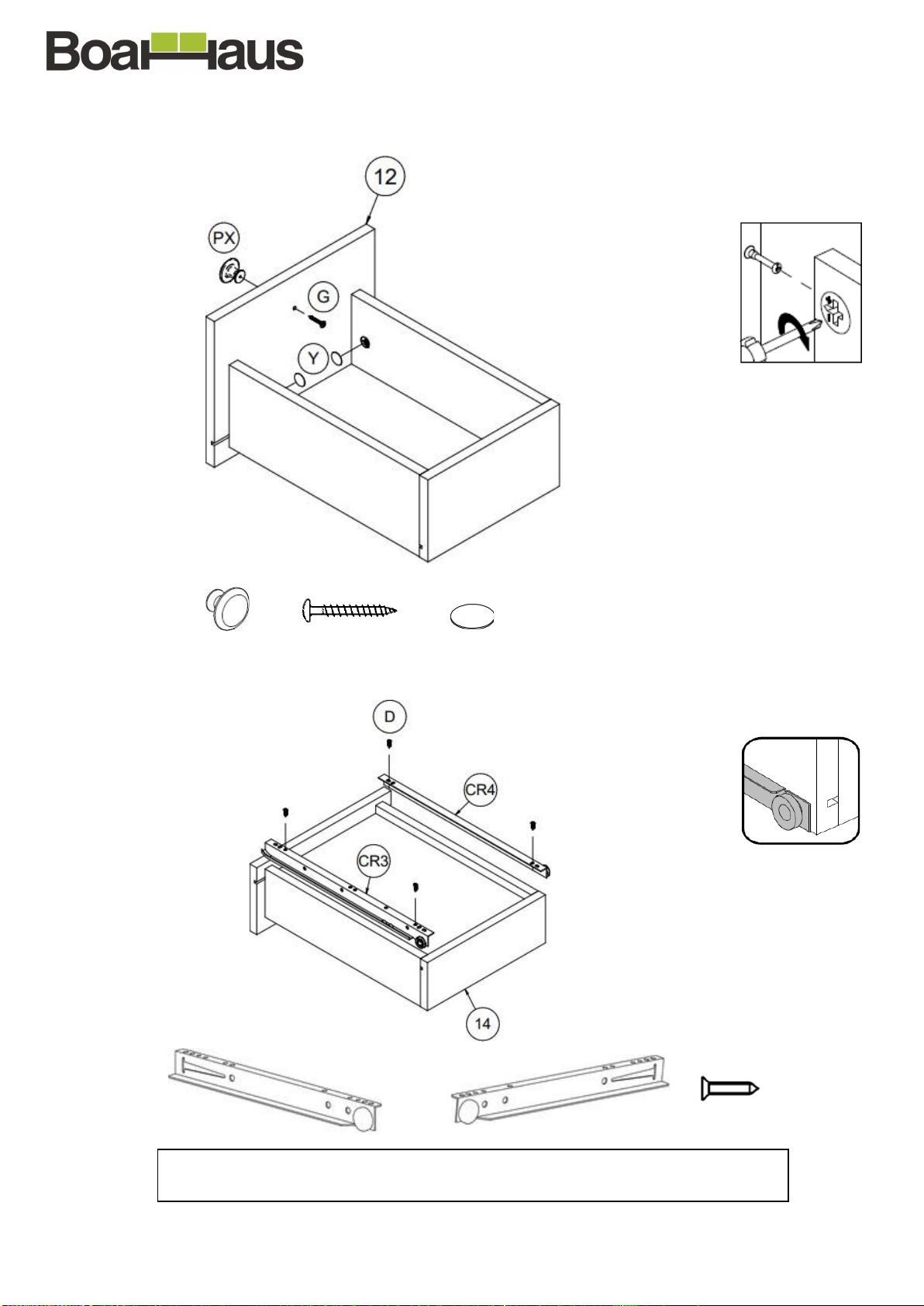

25. Fix handle (PX) to previous assembly x6.
Fijar tirador (PX) a ensamble previox6.
x6
PX G
x6
Y
x6 x12
26. Fix left drawer slide (CR3) and right drawer slide (CR4) to drawer x6.
Fijar corredera de cajón izquierdo (CR3) y corredera de cajón derecho (CR4) a cajón x6.
x6
CR3
x24
x6
Note: the missing holes must be made with the screwdriver and the corresponding screw.
Nota: los agujeros faltantes deben hacerse con el destornillador y el tornillo correspondiente.
CR4
D
x6
