Bock Water heaters 20e Manual

TO THE CONSUMER:
Read these and all com-
ponent instructions.
Please keep for future
reference. Please re-
member to return the
registration card.
Waranty, registration
card & parts list included.
TO THE INSTALLER:
Please attach these in-
structions next to the
water heater.
BOC RESIDENTIAL OIL-FIRED
WATER HEATERS
Model numbers: 20e, 20pp, 32E, 32EC, 32PP,
32PPC, 33E, 33PP, 40E, 40PP, 50ES, 50ESC,
51E, 51EC, 51PP, 51PPC, 71E, 120E
WARNING:
Improper installation, adjustment, alteration, service
or maintenance can cause serious injury or prop-
erty damage. Refer to this manual. For assistance
or additional information, consult a qualified installer
or service agency.
WARNING:
If the information in these instructions is not fol-
lowed exactly, fire or explosion may result and can
cause property damage, personal injury or death.
WARNING:
Follow minimum combustible clearance as noted
on water heater label. Do not install on combustible
flooring (see Figure 2, Page 3). Install in accor-
dance with all local codes. In the absence of local
codes, refer to NFPA 31 or ANSI Z21.10.1.
CAUTION:
The recommended temperature for normal residen-
tial use is 120°F. The dial on the aquastat does not
always reflect the outcoming water temperature,
which could occasionally exceed 120°F. The varia-
tion in outcoming temperature could be based on
factors including but not limited to usage patterns
and type of installation. Test your water at the tap
nearest to the water heater. (See page 5 for mea-
suring the outcoming water temperature).
WARNING:
otter water increases the risk of scald injury. Be-
fore changing the temperature setting, read the
instruction manual. Temperatures at which injury oc-
curs vary with the individual’s age and length of
exposure.
The slower reaction times of children, elderly and
physically or mentally impaired persons increases
the scalding hazard to them. It is recommended lower
water temperatures be used where these situations
exist.
ouseholds with small children or invalids may re-
quire a temperature setting less than 120°F to prevent
accidental contact with hot water.
To lower water temperature use point-of-use tem-
perature limiting devices.
WARNING:
Flammable vapors may be drawn to this water heat-
er from other areas of the structure by air currents.
Do not store or use any flammable liquids in the
vicinity of this heater.
WARNING:
Water heater blankets may restrict air flow to the
heater and cause fire, asphyxiation, personal injury
or death.
Bock Water Heaters, Inc.
110 South Dickinson Street • P.O. Box 8632 • Madison, WI 53708-8632
Phone: [phone] • Fax: [phone] • www.bockwaterheaters.com
INSTALLATION, OPERATION &
MAINTENANCE INSTRUCTIONS
#23420 Rev 7 (7/11)
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 1

23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 2

–2–
T IS MANUAL AS BEEN PREPARED TO ACQUAINT YOU WIT T E INSTAL-
LATION, OPERATION, AND MAINTENANCE OF YOUR WATER EATER AND
TO PROVIDE IMPORTANT SAFETY INFORMATION.
Read all instructions thoroughly before attempting installation or operation of the
water heater. Keep these and all component instructions for future reference.
The manufacturer of this water heater will not be liable for any damages caused
by failure to comply with the installation and operating instructions outlined on the
following pages. These instructions are a guide for the correct installation of the
water heater.
If the installer lacks the necessary skills or has difficulty following the
directions, do not proceed but get help from a qualified person for that part of the
installation that is not understood.
Local plumbing and electrical codes must be followed in the installation of this
water heater. In the absence of a local code use the UNIFORM PLUMBING
CODE and the NFPA Code. Local codes may supersede instructions in this instal-
lation manual.
When two or more burners are used, each unit should have a separate
supply line to the fuel pump to prevent nuisance lockouts caused by one or both
pumps starving for oil. If this is not possible, the use of a priority
control is recommended.
Check new equipment to see if all components are in good condition.
The water heater and oil burner may be shipped as separate units. The aquastat
and immersion well may be packed with the oil burner.
The new water heater requires fuel (#I or #2 heating oil), electricity and should be
close to the chimney and water supply. Locate the heater near a floor drain if pos-
sible for easy maintenance and protection if trouble should occur. Allow ample
space around the heater for servicing (see combustible clearance warning, page
1). Adequate air for combustion must be available. NOTE: Locate the heater so it
is not subject to physical damage by moving vehicles or possible flooding.
CONSU ER
RESPONSIBILITIES
ULTIPLE BURNER
INSTALLATION
SELECT THE RIGHT
LOCATION
FIGURE 1
Check for exhaust fans in
the heater room or adja-
cent areas which draw
combustion air away from
heater. THE HEATER
UST HAVE CO BUS-
TION AIR TO OPERATE.
WHEN THE WATER HEATER IS USED IN A COM-
BINED APPLIANCE APPLICATION, PLEASE
CONTACT THE LOCAL DISTRIBUTOR OR THE FAC-
TORY FOR INSTALLATION INSTRUCTIONS ON
“SYSTEM PLUS”.
DO NOT INSTALL THE WATER HEATER ON CO -
BUSTIBLE FLOORING (see Figure 2).
Refer to NFPA
31 or contact Bock Water Heaters with questions con-
cerning proper flooring materials.
Minimum clearance to combustible construction is:
SIDES 6"; BAC 6"; FRONT 24". The installation of
this water heater must conform with local codes and
ordinances. In the absence of local codes, the instal-
lation must comply with the National Fire Protection
Association (NFPA 31) Code.
FAILURE TO FOLLOW
THESE INSTRUCTIONS
OR ALL APPLICABLE
BUILDING CODES AND
REGULATIONS VOIDS
THE WARRANTY ON THIS
WATER HEATER.
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 3

The drain valve fitting may be used as
an alternate cold water inlet on heaters
equipped with a dip tube, as shown in
Figure 3. By plumbing a “T” into the drain
fitting, the cold water inlet can be
relocated to this point. The dip tube
must be removed and its fitting plugged.
Figure 3 also shows a copper loop heat
trap installed on the hot water outlet to
reduce standby losses.
Note: When converting to this configu-
ration on an existing heater, visually
inspect the heater and make certain it
does not have scale buildup on the
bottom of the tank. Scale can restrict the flow
of water into the tank.
CAUTION!! Scalding injury and/or water
damage can occur from either the manual
lifting of the lever or the normal operation of the
T&P valve if it is not piped to a proper drain. If
the valve fails to flow water or reseat, call
a plumber.
–3–
FIGURE 3
FIGURE 2
CONNECT WATER
PIPING
Hot water outlet
(“HOT”) is on tank
top. Cold water inlet
is on right front
bottom of 33E and
40E. On all other
models, cold water
inlet is on tank top.
Connect the water piping, being careful not to apply heat to the heater
nipples. Install dielectric unions and shut off valves on both hot and cold water
lines.
The 40E and all “C” models (example: 32EC, 51PPC) have a 1” NPT tapping locat-
ed on the front left side of the tank. This is an alternate outlet for use with combined
appliance applications. If this fitting is not used, plug it with a fitting suitable for
potable water.
A 1” NPT fitting is also located behind the drain valve on the 40E and all
“C” models. This is for use as an alternate inlet or a combined appliance return.
Your heater is shipped with a reducer in this location to mount
the drain valve.
The drain valve fitting may be used as an alternate cold water inlet on heaters
equipped with a dip tube, as shown in Figure 3. By plumbing a “T” into the drain
fitting, the cold water inlet can be relocated to this point. The dip tube must be
removed and its fitting plugged. Figure 3 also shows a copper loop heat trap
installed on the hot water outlet to reduce standby losses.
Models 33E and 40E are equipped with an inlet flow divert-
er installed in the tank. eaters equipped with this diverter
are labeled with a decal next to the inlet (shown to the left).
The purpose of this diverter is to help keep the tank bottom
free of sediment by aiding tank flushing. The index line on
the diverter nipple must be aligned with the arrow on the
decal (left) to function properly. Do not allow the diverter to
rotate out of position when tightening the inlet fittings.
NOTE: INDEX LINE ON INLET NIPPLE
MUST BE ALIGNED WITH ARROWON
DECAL. HOLD INLET NIPPLE WHEN
TIGHTENING FITTINGS.ROTAT I NG
NIPPLE COULD DRASTICALLYREDUCE
PERFORMANCE.
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 4

–4–
Inspect the incoming water line for check valves or water pressure reducing
valves. Any type of check valve may cause pressure to build up in the heater and
cause tank failure. If the heater is installed in a closed system or if backflow pre-
venters and pressure regulators are installed, add an expansion tank. Do not try
to heat hard water. Install a water softener if the heater is being used in a hard
water area (water hardness more than 7 grains).
An approved temperature and pressure (T&P) relief valve is factory installed in
the opening provided in the upper right hand side of the heater. Pipe the T&P to
within 6" of the floor or to a floor drain with a free flowing drain pipe. Do not install
a check valve in the cold water line.
Using “L” or “A” type venting, connect the heater to the chimney. Use the same
size smoke pipe as the heater flue pipe (on models 20e, 20pp, 32E, 32PP and
33E, you may use 4" with a reducer if needed).
WARNING: On Models 40E, 5OES, 50ESC, 51E, 51EC, 51PP, 51PPC. 71E and
120E, do not reduce the smoke pipe diameter. Run a separate smoke pipe from
the water heater to the chimney wherever possible.
If it is necessary to tee into an existing smoke pipe, be sure the connector being
teed into is large enough to accommodate the products of combustion of all units

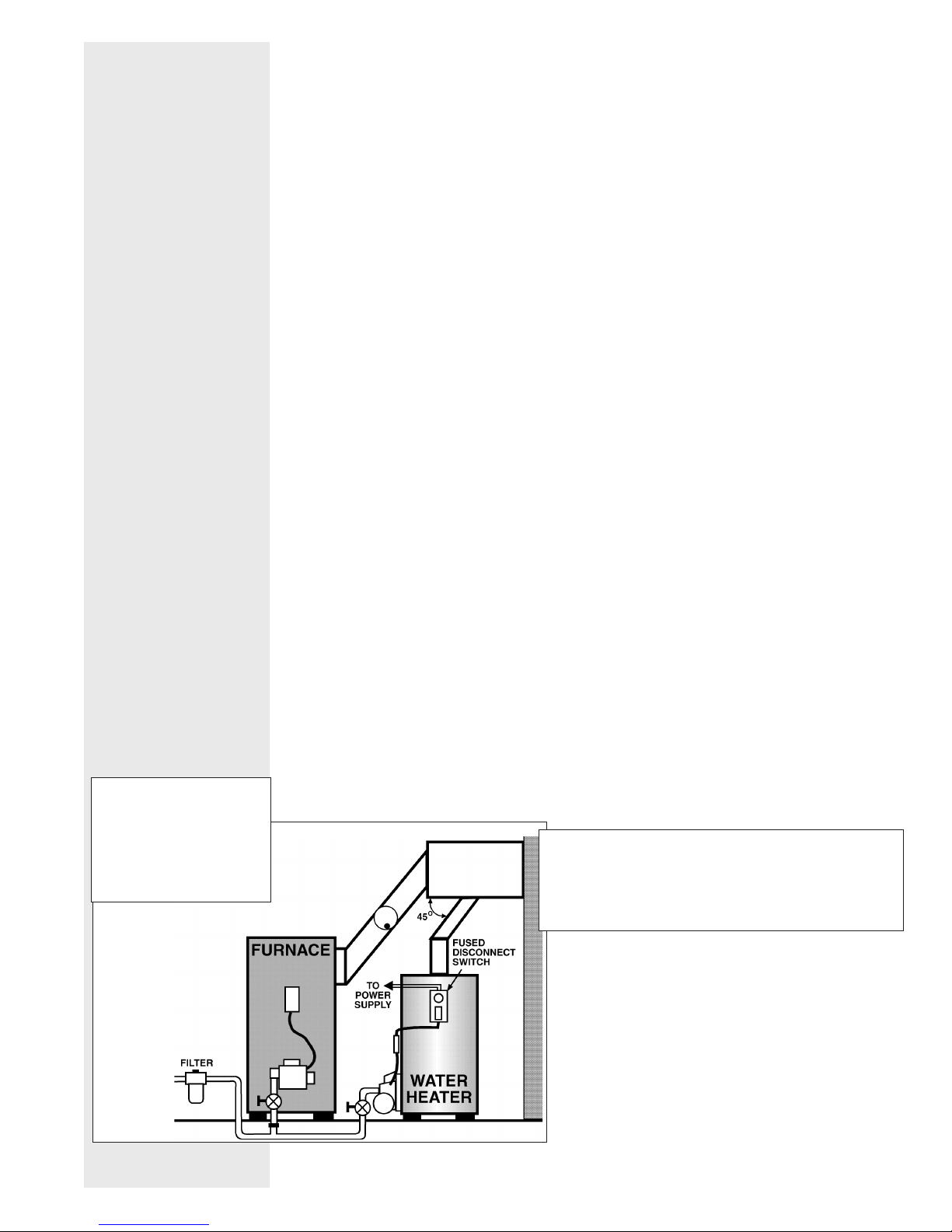

attached to it. When teeing into another connector, run in at 45° angle (see Figure
1). Install a draft regulator control only if necessary. Overfire draft should not be
positive. Stack draft should be -.02” W.C. minimum to -.05” W.C. maximum; CO2
should be a minimum of 11%. If a draft control is installed on the chimney,
another one on the heater is not needed.
The oil burner is equipped with a primary relay. An aquastat with immersion
well is packed with the burner. The thermostat is factory set at 120°F for residen-
tial use (see caution on page 1 regarding temperature variations). Install the
immersion well with the aquastat and check the bulb length (see “Burner &
Controls” section, page 10).
Remove the cardboard core from the burner opening. Mount the burner on stud
bolts and place the gasket (supplied) between the burner flange and the heater.
Secure the burner to the heater with 1/4 -20 nuts (supplied). Open the inspection
door on the heater and check the burner tube with a mirror before firing to
be sure the opening is not blocked (see Maintenance and Service sections on
pages 6 and 7 for troubleshooting).

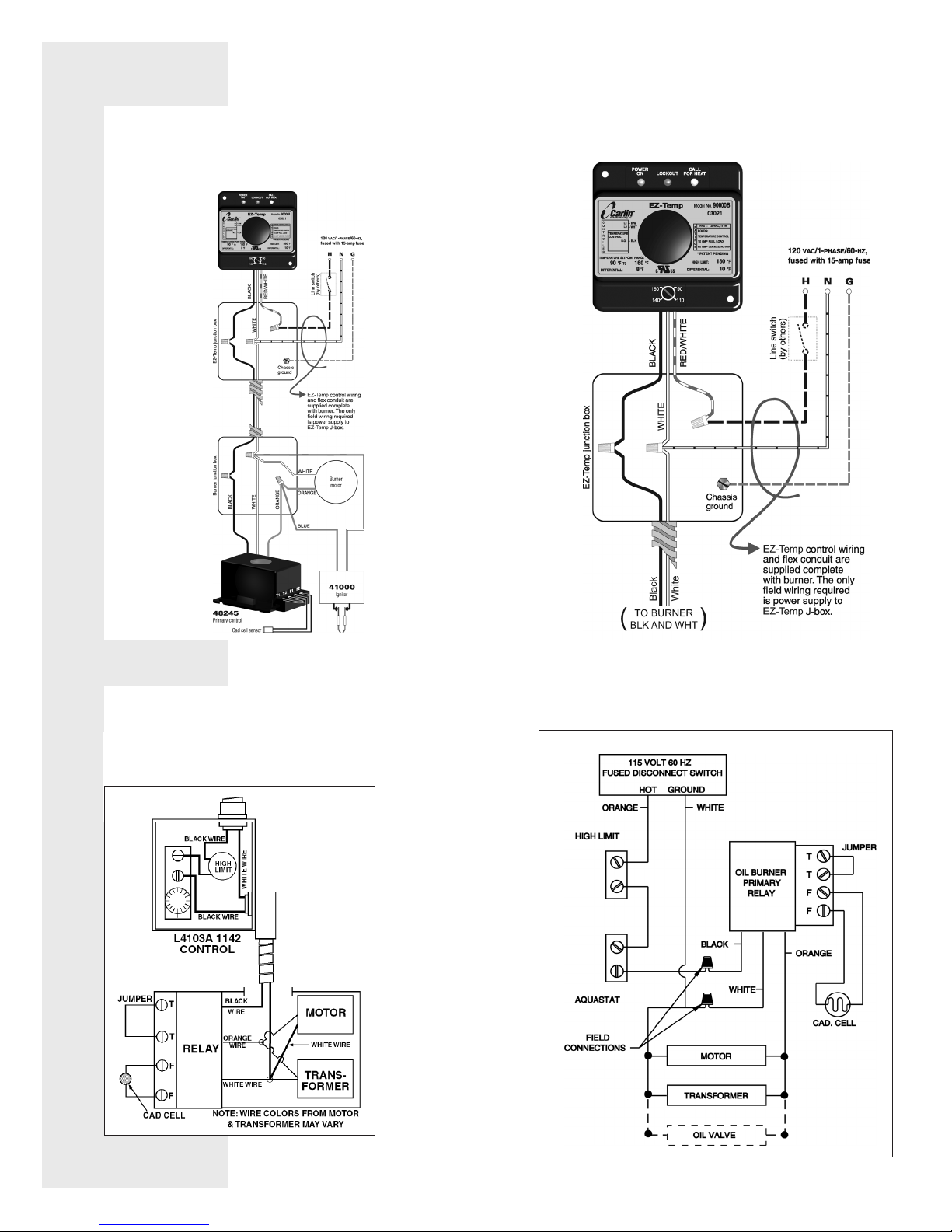

All wiring must comply with applicable codes and ordinances. The primary relay
is wired to the burner at the factory. Install the aquastat well in the 3/4" tapping at
the front of the heater. Be sure the sensing bulb is inserted all the way into the
well. For oneywell aquastats, tighten the screw on top of the aquastat to secure
the control to the well. For Carlin EZ-Temp aquastats, refer to the pre-packaged
installation guide for proper set-up procedure. Refer to drawings for correct mod-
els. Connect the power supply to the aquastat and run through a fused discon-
nect switch (attached to heater in field). See Figure 1.
A properly sized and rated oil filter or strainer shall be installed in the oil
supply line (NFPA 31, 4.5.4). In addition, for models 20e and 20pp, a sec-
ondary means of filtration before the fuel oil pump is recommended. Bock
recommends the Delavan Line Filter (25 micron) for secondary filtration.
Gravity System: The oil burner is normally equipped with a single-stage pump
equipped for one line (gravity) flow. Use 1/2" O.D. soft copper tubing and attach
with flared fittings. DO NOT USE COMPRESSION FITTINGS. Install the shut
off valve and oil filter in the oil line. Follow the pump manufacturer’s instructions
(attached to the pump).
CONNECT THE OIL
LINE
WARNING!! WHEN YOU
INSTALL THE BYPASS
PLUG YOU UST RUN A
TWO-LINE SYSTE .
CONNECT THE
ELECTRICITY
OUNT THE OIL
BURNER
CONNECT TO
CHI NEY
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 5

–5–
PLACE THE
WATER
SYSTE IN
OPERATION
Warning: Handhole
cover may loosen
during shipping –
check for tightness
before putting heater
in operation.
Lift System: The burner should be ordered with a 2-stage pump. Run a 2-line
system (suction and return lines). Install the bypass plug according to the
instructions attached to pump (plug is in a bag with an instruction sheet).
For any horizontal run exceeding the maximum length specified in Figure 4, or
any lift of more than 10 feet, a booster pump must be used. Booster pumps may
be obtained from Sun Tec ydraulics, Rockford, Illinois. Booster pumps must be
installed as close to the oil supply tank as possible. Suction and return lines
should be the same diameter and both go within 6” of the bottom of the tank. The
return line should stop slightly above the suction line. Use a minimum of fittings.
Make bends in the tubing with as large a radius as possible. DO NOT USE COM-
PRESSION FITTINGS. Caution must be used in the final connection to the burner
so as not to strain the fuel unit. Before attaching the tubing to the burner, form a
coil in the tubing to minimize any vibration. Bury the oil lines in the floor for quiet
operation, making sure there are NO CONNECTIONS OR FITTINGS UNDER
T E FLOOR.
1. Fill the tank with water, opening a hot water faucet to allow trapped air to
escape from the heater. Open the cold water inlet valve. Shut off each faucet as
it delivers water that is free of air. Inspect for leaks. Never operate an empty or
partially full heater.
2. Be sure the oil tank is filled with #1 or #2 heating oil. Remove the transformer
hold down screw and swing the transformer back open on the hinge. Rotate the
blower wheel a few times to loosen the pump shaft. Swing the transformer closed
and fasten.
3. Bleed air from the oil line by opening the bleed valve on the fuel pump. Attach
a small plastic tube to the bleed valve fitting on the pump and run to a gallon
container. Turn on the electricity and set the thermostat so the burner motor runs.
The heater will not ignite when the bleed valve is open. Bleed the line until the oil
is completely clear, not milky or opaque. The oil must be transparent and free of
air bubbles and froth. To keep the burner control from locking out while bleeding
the pump, attach a jumper between the flame detector terminals after starting the
burner. Remove the jumper when finished. Shut the bleed valve and the burner
will ignite. Remove the plastic tubing. Set the pump pressure to 100 PSI for
Wayne, Carlin and Beckett burners and 150 PSI for Riello burners.
Your log (or one similar to this) must be filled out as follows:
Date Time Test person’s name Set temp. oF Outlet temp. oF
FIGURE 4: MAXIMUM LIFT & HORIZONTAL RUN
1-Pipe Single Stage Horizontal 2-Pipe Two-Stage Horizontal
System Pump Run System Pump Run
3/8” O.D. 1/2” O.D. 3/8” O.D. 1/2” O.D.
Lift Tube Tube Lift Tube Tube
0’ 65’ 100’ 0’ 75’ 100’
4’ 45’ 100’ 4’ 64’ 100’
7’ 31’ 100’ 7’ 55’ 100’
8’ 16’ 64’ 10’ 47’ 100’
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 6

–6–
4. Adjust the burner combustion air in accordance with the burner manufacturer’s
instructions. Using combustion instruments, check the C02 and smoke. The C02
should be at least 10 1/2% minimum with 0-to-trace smoke on the Bacharach
scale.
5. While the burner is operating, disconnect one of the yellow cad cell wires.
Check to see that the burner control locks out in the time specified on the control.
Reattach the wire and reset the control. The burner should restart. Note: You may
have to wait a minute before resetting the control.
6. The thermostat is factory set at 120°F for residential use. (See caution on
page 1 regarding temperature variations. It is the responsibility of the homeown-
er and installer to verify that the installer follows the recommended quantitative
testing for measuring the outcoming water temperature. To make sure that the
system works properly after installation and in the future, it is recommended that
the heater’s performance be measured and monitored. Run water out of the tap
nearest the heater until it comes out warm. Using a calibrated thermometer, take
a measurement. If the water is not at a suitable temperature for the installation,
have a qualified service person adjust the aquastat. Contact Bock for further
information on the thermometer if needed.
WARNING: Hydrogen gas can be produced in a hot water system served by
a heater that has not been used for a long period of time (generally two
weeks or more.) Hydrogen gas is extremely flammable. To reduce the risk
of injury, open the hot water faucet at the highest location in the house for
several minutes before using any electrical appliance connected to the hot
water system. If hydrogen is present, there may be an unusual sound such
as air escaping through the pipe as the water begins to flow. Do not smoke
or allow an open flame near the faucet at the time it is open.
1. Oil the burner motor (5-10 drops) with #10 SAE motor oil (if applicable).
2. Install a new burner nozzle of the correct rate and angle. (See Chart A, page 11).
3. Clean and adjust the electrodes and inspect for cracks in the porcelain. Check
for corrosion on the buss bars and ignitor terminals.
4. Change the fuel oil filter and have the oil tank checked for sediment. Clean the
tank if necessary.
5. Keep the oil tank full to prevent water vapor from collecting inside the tank,
especially during the summer.
6. Check the smoke pipe and chimney. Clean and repair if necessary.
7. EVERY SIX to 12 MONT S. Drain water from the heater tank and inspect for
sediment or lime accumulation. Flush out if necessary. If lime has accumulated,
remove with a commercial compound for dissolving lime or by scraping through
the hand hole opening (if supplied). Check water softening equipment if lime is
found in the tank. DO NOT ATTEMPT TO EAT ARD WATER. (See mainte-
nance label on heater.)
8. Change the magnesium anode rods every six to 12 months or when they
are reduced to 3/8” diameter (see maintenance label on heater). We recom-
mend the installer use PermaBond L -050. Teflon tape should not be used when
installing magnesium or aluminum anode rods.
9. Open the relief valve test lever to flush out the tank. Make sure it reseats itself.
10. If the heater is to be shut off in cold weather, drain the tank to prevent freezing.
AINTENANCE
EASURING THE
OUTCO ING
WATER
TE PERATURE
Have the oil burner
serviced once each
year by a qualified
oil burner service
person. Service
should comply with
the burner manufac-
turerʼs recommenda-
tions and include:
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 7

–7–
SERVICE
1. Check the fuel supply, electrical wiring and fuses, and make sure temperature
control is calling for heat.
2. If the motor runs but there is no flame, remove the electrode assembly, clean,
readjust to the burner manufacturer’s specifications, check the electrode porce-
lain for cracks and replace if necessary. Check the transformer to see if it is pro-
ducing a strong spark. (Use extreme CAUTION: The transformer has a 10,000
volt output). Check that the coupling between the motor and pump shaft is not
slipping. Check the set screw on the blower wheel for tightness. Clean or replace
the nozzle with the correct size and spray angle (see Chart A, page 11).
3. Bleed the pump and check for clear, air-free oil. If the oil is milky or frothy, check
the line for air leaks at fittings. Tighten all fittings again. Check the filter gaskets
and make sure cartridge is clean.
4. If the burner motor does not run, check the motor thermal overload button (red
button on end of motor). Reset the primary control by pushing the reset button on
the control. If the burner motor still does not run after resetting the control, turn off
the electricity and replace the flame detector (with the same make) located in the
burner compartment. Reset the primary control. If the motor still
does not run, replace the control.
5. If the burner ignites and runs a short time (30-40 seconds), then goes out on
safety, replace the flame detector. If the burner still runs only a short time, replace
the control.
6. If there is a smell of oil or combustion products, remove and clean the electrode
assembly (see No. 2 above). Check the draft in the stack above the heater. Stack
draft (pull in) should be -.02” W.C. minimum to -.05” W.C. maximum.
Check for exhaust fans in the heater room or adjacent areas which draw com-
bustion air away from heater. T E EATER MUST AVE COMBUSTION AIR TO
OPERATE.
For more information, contact your installer, the nearest Bock distributor, or write,
call or fax:
BOC WATER HEATERS, INC.
110 South Dickinson Street, Madison, WI 53703
Phone: [phone] • Fax: [phone]
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 8

L4080B
L4006A
FIGURE 8: Honeywell L4006A w/ L8080B
For odels: 50, 120E
FIGURE 6: Beckett or Wayne burner w/ Carlin EZ-Temp
For odels: 32, 33, 40, 50, 51, 71, 120E
FIGURE 7: Honeywell L4103A-1142
For odels: 32, 33, 40, 51, 71E
FIGURE 7 NOTES:
Set point 120°
FIGURE 4 NOTES:
igh limit: 190°
Aquastat:
120° set point
15° differential
–8–
WIRING
FIGURE 5: Carlin burner w/ Carlin EZ-Temp
For odels: 32, 33, 40, 50, 51, 71, 120E
(see burner manufacturerʼs instructions for 20e;
60200 primary w/ three wire harness)
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 9

–9–

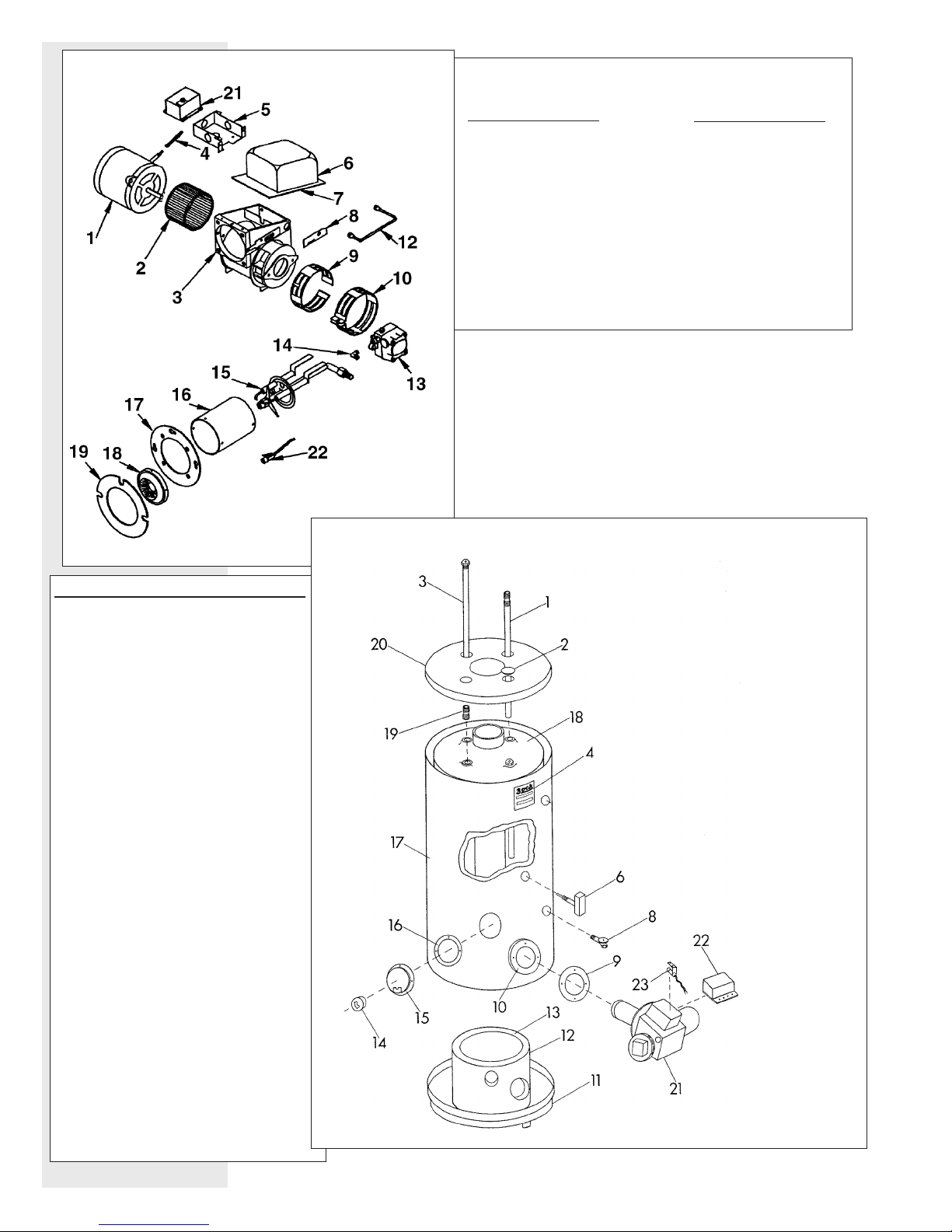

ITEM DESCRIPTION
1. Cold Water Inlet Dip Tube
(N/A 33E & 40E)
2. Plastic Cap
3. Magnesium Anode Rod
(aluminum avaliable)
4. Name Plate/Rating Label
6. Immersion Well & Aquastat
8. Drain Valve
9. Mounting Bracket Gasket
10. Burner Mounting Bracket
(p rt of j cket ssembly on Models
20e, 32E through 51 Series; sold
sep r tely on 71E nd 120E)
11. Bottom Pan
12. Combustion Chamber Sleeve
13. Combustion Chamber
14. Inspection Block
15. Inspection Door
16. Inspection Door Gasket
17. eater Jacket
18. Tank
19. ot Out Nipple
51 Series: 1”
AlI others: 3/4”
50ES: N/A
20. Top Pan
21. Burner
22. Primary Relay
23. Cad Cell
ITEM DESCRIPTION
1. Motor
2. Blower Wheel
3. Burner ousing
4. Motor Cord Cover
5. J-Box
6. Transformer
7. ousing Cover
8. Slot Cover Plate
9. Inner Air Band
10. Outer Air Band
11. Coupling (not shown)
BURNER COMPONENTS LIST
BURNER CO PONENTS
ITEM DESCRIPTION
12. Oil Line Assembly
13. Fuel Unit
14. Elbow
15. Gun Assembly
16. Air Tube
17. Flange
18. Air Cone
19. Gasket
20. Nozzle (not shown)
21. Relay
22. Cad Cell
OIL FIRED WATER HEATER BOC TAN ASSEMBLY
PARTS LIST
When ordering repair parts, always give
the part name, model number, size and
serial number.
andhole cover plate and gasket
(for 50ES only) not shown.
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 10

– 10 –
LIMITED WARRANT
This warranty covers “Bock” Water Heater models 20e, 20pp, 32E, 32EC, 32PP,
32PPC, 33E, 33PP, 40E, 40PP, 50ES, 50ESC, 51E, 51EC, 51PP, 51PPC, 71E
and 120E. Bock Water Heaters, Inc., a division of Bock Corporation–a Wisconsin
corporation–at 110 South Dickinson Street, Madison, WI 53703 (“Company”),
warrants to the owner, the tank of this water heater will not leak due to defective
materials or workmanship for FIVE years from the date of original installation. If
the water heater is installed in other than a single family dwelling, this warranty is
limited to TH EE years from the date of original installation. The company also
warrants that no other part of this water heater will fail due to a defect in material
or workmanship for one year.
The company’s responsibility is to repair or replace, at our option with the pre-
vailing comparable Bock model, any part of the equipment sold by the Company
which proves to be defective in material or workmanship, including the tank,
during the warranty period when installed in accordance with applicable codes
and ordinances, and operated and maintained in accordance with our instruc-
tions, subject to the conditions and exceptions indicated below. Our liability, in the
event of leakage or other malfunction, is strictly limited to repair or replacement of
the defective heater or part, as provided herein. We are not responsible hereun-
der for incidental property damage or personal injury, consequential costs or
damage. Equipment that is repaired or replaced will carry the unexpired portion
of the original equipment warranty.
Any burner and/or controls used on a Bock water heater other than the ones rec-
ommended by Bock Water Heaters Inc., and listed by Underwriters Laboratories,
Inc., will void the warranty.
Bock Water Heaters, Inc. specifies burners and controls on the basis of safety, reli-
ability and performance. Only the following burners and controls have been tested
and approved by Bock Water Heaters, Inc. and Underwriters Laboratories, Inc., to
meet the stringent standards required by both. (Refer to chart A, page 11).
Honeywell L4103A combination aquastat and high limit controller. One well is
needed. Part #138134E. (See figure 7).
White odgers 11C30-11 combination aquastat and high limit controller. One
well is needed. Part #F89-0214.
Carlin EZ-Temp 90000B — Part #21585. One well is needed — Part #21587.
(See Figure 5, 6).
Honeywell L4006A (aquastat) and L4080B (limit control). Two wells are need-
ed. Part #123871B. Not to be used on 32E series. (See Figure 8).
Carlin EZ-Temp 90000C — Part #21582. Two wells are needed — Part
#21587. (See Figure 5, 6).
Carlin EZ-Temp 90300B — Part #21589. Two wells are needed — Part
#21587. (See Figure 5, 6)
At the company’s request, the owner is to return to the factory at Madison, WI,
any part, including the tank, defective in material or workmanship, and pay all
transportation charges for such return parts and for replacement parts sent
from the factory to the owner.
20e, 32E, 33E, 40E, 51E, 71E
residential applications:
WARRANT
COVERAGE
COMPAN ʼS
RESPONSIBILIT
BURNER
& CONTROLS
50ES, 120E &
commercial
applications:
OWNERʼS
RESPONSIBILIT
23420_EN.qxp:23420 Res Oil Water Bro 8/3/11 9:33 AM Pa e 11

BOC BURNER MODEL/ MAX MODEL MAX
MODEL (OIL) MFR. OEM # INPUT OEM # INPUT
32E, 32EC, 33E WAYNE MSR/371-001B 0.75 X 80A
32PP, 32PPC WAYNE S/371-009 S 0.75 X 80A
40E WAYNE MSR/371-030B 0.90 X 70A
5IE, 51EC WAYNE MSR/371-003B 1.10 X 80A
50ES, 120E WAYNE MSR/371-029B 1.10 X 80A
51PP, 51PPC WAYNE S/371-011 S 1.10 X 80A
71E WAYNE MSR/371-017B 1.25 X 70B
32E, 32EC, 33E BECKETT AF/BK3 0.75 X 80A
32PP, 32PPC BECKETT AF/BK3 0.75 X 80A
40E BECKETT AF/BK4 0.85 X 80A
51E, 51EC BECKETT AF/BK5 1.00 X 80A
50ES, 120E BECKETT AF/BK5 1.00 X 80A
51PP, 51PPC BECKETT AF/BK5 1.00 X 80A
71E BECKETT AF/BK7 1.25 X 80B
32E, 32EC, 33E RIELLO R35.3/C8511221 0.60 X 60B 40F5/C8512180 0.60 X 60B
32PP, 32PPC RIELLO R35.3/C8511221 0.60 X 60B 40F5/C8512180 0.60 X 60B
51E, 51EC RIELLO R35.3/C8511223 1.10 X 80A 40F5/C8512181 0.90 X 60B
50ES RIELLO R35.3/C8511222 0.85 X 60B 40F5/C8512181 0.90 X 60B
51PP, 51PPC RIELLO R35.3/C8511223 1.10 X 80A 40F5/C8512181 0.90 X 60B
120E RIELLO R35.3/C8511223 1.00 X 60B 40F5/C8512181 0.90 X 60B
71E RIELLO R35.5/C8512220 1.00 X 60B 40F5/C8512182 1.00 X 60B
20e, 20pp CARLIN EZ-LF/997843CT 0.40 X 60A
32E, 32EC, 33E CARLIN EZ-1/96828-32E 0.75 X 70A
32PP, 32PPC CARLIN EZ-1/96828-32PP(C) 0.75 X 70A
51E, 51EC CARLIN EZ-1/96828-51E 1.10 X 70A
50ES CARLIN EZ-1/96828-50ES 1.00 X 70A
51PP, 51PPC CARLIN EZ-1/96828-51PP(C) 1.10 X 70A
120E CARLIN EZ-1/968280A120E 1.10 X 70A
71E CARLIN EZ-1/96828-71E 1.25 X 60A
The owner will pay all labor charges for the removal and installation of such parts,
including the tank. Any replacement water heater furnished under this warranty
shall remain in warranty only for the unexpired portion of the original warranty.
The owner will have annual inspections of the anode rods. Bock Water eaters,
Inc. requires paid receipts to show maintenance of anodes on glass lined tank
claims.
This warranty will not apply to tanks or parts subject to misuse, abuse, neglect,
alteration, accident, excessive temperature, excessive pressure, lime, silt or sed-
iment accumulation, corrosive atmosphere, the removal of magnesium anode
rods, noise, odor, rusty water, or the installation of an insulation blanket, installa-
tion outside of the United States (excluding Canada), or on which the
serial numbers have been altered. The warranty also does not apply when the
water heater is installed without a new temperature and pressure relief valve and
is not installed in accordance with local codes and ordinances.
We will not assume, nor authorize any person to assume for us, any other
liability in connection with the sale or operation of Bock Water eaters, Inc. Any
implied warranties, including merchantability or fitness for a particular application,
imposed on the sale of this heater under laws of the state of sale are limited to
one year. Some states do not allow limitations on how long an implied warranty
lasts, or for the exclusion of incidental or consequential damages, so the above
limitations or exclusions may not apply to you. This warranty gives you specific
legal rights, and you may also have other rights which vary from state to state.
The attached warranty registration card should be returned within 30 (thirty) days
of the date of installation, otherwise, the date of manufacture will be recorded as
the date of installation for the purpose of this warranty.
Contact your nearest Bock distributor or:
Bock Water Heaters, Inc.
110 South Dickinson Street • Madison, WI 53703
Phone: [phone] • Fax: [phone]
TOTAL WARRANTY
CO IT ENT
REGISTRATION CARD
TO AKE A CLAI
CHART A
UL LISTED BURNERS
EXCEPTIONS
– 11 –
23420.qxp:23420 Res Oi Water Bro 8/3/11 8:39 AM Page 12

– 11 –
ODÈLE FABRICANT ODÈLE / ENTRÉE ODÈLE / ENTRÉE
BOCK ( AZOUT) BRÛLEUR Nº OE AX Nº OE AX
32E, 32EC, 33E WAYNE MSR/371-001B 0.75 X 80A
32PP, 32PPC WAYNE HS/371-009HS 0.75 X 80A
40E WAYNE MSR/371-030B 0.90 X 70A
5IE, 51EC WAYNE MSR/371-003B 1.10 X 80A
50ES, 120E WAYNE MSR/371-029B 1.10 X 80A
51PP, 51PPC WAYNE HS/371-011HS 1.10 X 80A
71E WAYNE MSR/371-017B 1.25 X 70B
32E, 32EC, 33E BECKETT AF/BK3 0.75 X 80A
32PP, 32PPC BECKETT AF/BK3 0.75 X 80A
40E BECKETT AF/BK4 0.85 X 80A
51E, 51EC BECKETT AF/BK5 1.00 X 80A
50ES, 120E BECKETT AF/BK5 1.00 X 80A
51PP, 51PPC BECKETT AF/BK5 1.00 X 80A
71E BECKETT AF/BK7 1.25 X 80B
32E, 32EC, 33E RIELLO R35.3/C8511221 0.60 X 60B 40F5/C8512180 0.60 X 60B
32PP, 32PPC RIELLO R35.3/C8511221 0.60 X 60B 40F5/C8512180 0.60 X 60B
51E, 51EC RIELLO R35.3/C8511223 1.10 X 80A 40F5/C8512181 0.90 X 60B
50ES RIELLO R35.3/C8511222 0.85 X 60B 40F5/C8512181 0.90 X 60B
51PP, 51PPC RIELLO R35.3/C8511223 1.10 X 80A 40F5/C8512181 0.90 X 60B
120E RIELLO R35.3/C8511223 1.00 X 60B 40F5/C8512181 0.90 X 60B
71E RIELLO R35.5/C8512220 1.00 X 60B 40F5/C8512182 1.00 X 60B
20e, 20pp CARLIN EZ-LF/997843CT 0.40 X 60A
32E, 32EC, 33E CARLIN EZ-1/96828-32E 0.75 X 70A
32PP, 32PPC CARLIN EZ-1/96828-32PP(C) 0.75 X 70A
51E, 51EC CARLIN EZ-1/96828-51E 1.10 X 70A
50ES CARLIN EZ-1/96828-50ES 1.00 X 70A
51PP, 51PPC CARLIN EZ-1/96828-51PP(C) 1.10 X 70A
120E CARLIN EZ-1/968280A120E 1.10 X 70A
71E CARLIN EZ-1/96828-71E 1.25 X 60A
Le propriétaire doit prendre à sa charge tous les frais de main d’œuvre pour la dépose et la
réinstallation de ces pièces, y compris le réservoir. Tout chauffe-eau de remplacement fourni dans le
cadre de cette garantie sera garanti pendant la période restant à couvrir de la garantie de
l’équipement d’origine. Le propriétaire prendra les dispositions qui s’imposent pour l’inspection
annuelle des barres d’anode. Bock Water Heaters, Inc. exige des reçus pour preuve de paiement de
la maintenance des anodes en cas de réclamation concernant un réservoir vitrifié.
Cette garantie ne s’applique pas aux réservoirs ou pièces ayant subi une mauvaise utilisation, une
modification, un accident, une température excessive, une pression excessive, une accumulation de
calcaire, de boue ou de sédiments, une atmosphère corrosive, le retrait des barres d’anodes en
magnésium, du bruit, de l'odeur, de l'eau contenant de la rouille, la pose d’une couverture
isothermique sur le chauffe-eau, une installation ailleurs qu’aux États-Unis (sauf le Canada) ou si les
numéros de série ont subi une modification. En outre, cette garantie ne s’applique pas lorsque le
chauffe-eau est installé sans soupape de surpression et de sécurité thermique neuve et lorsque
l'installation n'est pas en conformité avec tous les codes et règlements en vigueur.
Nous n’assumons ni n’autorisons quiconque à assumer en notre nom toute autre obligation en ce
qui concerne la vente ou le fonctionnement de Bock Water Heaters, Inc. Toute garantie implicite y
comprisdequalitéoudeconvenancemarchande imposée àlavente decechauffeeaudanslecadre
des lois dulieudelaventesont limitéesàun an.Certaines juridictions nepermettentpas delimitations
quant à la durée d'une garantie implicite ou l'exclusion ou la limitation des dommages incidents ou
consécutifs et par conséquent les limitations ou exclusions décrites ci-dessus pourraient ne pas
s'appliquer dans votre cas. Cette garantie vous confère des droits légaux spécifiques et vous pouvez
également bénéficier d’autres droits qui varient d’une juridiction à l’autre.
La fiche d’enregistrement jointe doit nous être retournée sous 30 (trente) jours de la date de
l’installation faute de quoi la date de fabrication sera inscrite comme date d’installation pour les
besoins de cette garantie.
Contactez votre distributeur Bock le plus proche ou :
Bock Water Heaters, Inc.
110 South Dicknson Street, adison, WI 53703 — États-Unis
Téléphone : 608/257-2225 • Télécopie : 608/257-5304
E GAGEME T DE
GARA TIE TOTALE
FICHE
D’E REGISTREME T
DU PRODUIT
POUR FAIRE U E
RÉCLAMATIO
TABLEAU A
brûleurs homologués UL
EXCEPTIO S

– 10 –
GARA TIE LIMITÉE
Cette garantie recouvre les chauffe-eau « Bock » modèles 20e, 20pp, 32E, 32EC, 32PP, 32PPC, 33E,
33PP, 40E, 40PP, 50ES, 50ESC, 51E, 51EC, 51PP, 51PPC, 71E et 120E. Bock Water Heaters, Inc.,
une filiale de Bock Corporation – incorporée aux États-Unis d’Amérique dans le Wisconsin –
110 South Dickinson Street, Madison, WI 53703 (la « Compagnie »), garantit au propriétaire que le
réservoirdechauffe-eauneprésenterapas defuites duesàun défautdematériel oudemain d’œuvre
pendant CINQ ans à partir de la date d’installation originale. Si le chauffe-eau est installé ailleurs que
dans une habitation pour une seule famille, cette garantie est limitée à TROIS ans à partir de la date
d’installation originale. La compagnie garantit aussi qu’aucune autre partie de ce chauffe-eau ne
cessera de fonctionner en raison d’un défaut matériel ou de main d’œuvre pendant un an.
La responsabilité de la compagnie consiste à réparer ou remplacer, à notre discrétion par le modèle
Bock actuel comparable, toute partie de l’équipement vendu par la Compagnie qui présente un
défaut de matériel ou de main d’œuvre, y compris le réservoir, pendant la période de garantie lorsque
l’installation est conforme à tous les codes et règlements locaux en vigueur et utilisé et entretenu
conformément à nos instructions sous réserve des conditions et exceptions indiquées ci-dessous.
Notre responsabilité, en cas de fuite ou d’autre défaut de fonctionnement, est strictement limitée à la
réparation ou au remplacement du chauffe-eau défectueux ou de la pièce défectueuse, ainsi qu’il est
indiqué aux présentes. Nous ne sommes pas responsables des dommages consécutifs qu’ils soient
matériels ou corporels, ni des frais ou des dommages indirects. Tout équipement réparé ou remplacé
sera garanti pendant la période restant à couvrir de la garantie de l’équipement d’origine.
Toute utilisation sur un chauffe-eau Bock d’un brûleur et/ou d’un dispositif de contrôle autre que ceux
recommandés par Bock Water Heaters Inc. et homologués par Underwriters Laboratories, Inc.
annulera cette garantie.
Bock Water Heaters, Inc. prescrit les brûleurs et les dispositifs de contrôle pour leur sécurité, leur
fiabilité et leur performance. Nous indiquons ci-dessous les seuls brûleurs et dispositifs de contrôle
vérifiés et approuvés par Bock Water Heaters, Inc. et Underwriters Laboratories, Inc. conformes aux
normes rigoureuses exigées par ces deux organismes. (Voir le tableau A, page 11).
Honeywell L4103A : combinaison d’unaquastat et d’un contrôleur de limite haute. Il faut un puits.
Nº de pièce 138134E. (Voir Figure 7)
White Rodgers 11C30-11 : combinaison d’un aquastat et d’un contrôleur de limite haute. Il faut
un puits. Nº de pièce F89-0214.
Carlin EZ-Temp 90000B — Nº de pièce 21585. Il faut un puits. — Nº de pièce 21587.
(Voir Figure 5, 6).
Honeywell L4006A (aquastat) et L4080B (contrôleur de limite). Il faut deux puits. Nº de pièce
123871B. e s’utilise pas sur les séries 32E. (Voir Figure 8).
Carlin EZ-Temp 90000C — Nº de pièce 21582. Il faut deux puits — Nº de pièce 21587.
(Voir Figure 5, 6).
Carlin EZ-Temp 90300B — Nº de pièce 21589. Il faut deux puits — Nº de pièce 21587.
(Voir Figure 5, 6).
À la demande de la compagnie, le propriétaire doit renvoyer à l’usine de Madison, WI, É-U. toute
pièce, y compris le réservoir qui présente un défaut de matériel ou de main d’œuvre et payer les
frais de transport pour les pièces renvoyées et pour les pièces de rechange envoyées en retour
par l’usine au propriétaire.
20e, 32E, 33E, 40E, 51E,
71E pour les applications
résidentielles :
GARA TIE
RESPO SABILITÉ DU
FABRICA T
BRÛLEUR ET
CO TRÔLES
50ES, 120E & pour les
applications
commerciales :
RESPO SABILITÉ DU
PROPRIÉTAIRE

– 9 –
DESCRIPTION :
1. Tube profond de l’arrivée d’eau froide
(N/D 33E & 40E)
2. Capuchon en plastique
3. Barre d’anode en magnésium
(disponible en aluminium)
4. Fiche signalétique
6. Puit d’immersion et aquatat
8. Robinet de purge
9. oint du support de montage
10. Support de montage du brûleur
(fait partie de l’enveloppe des modèles
20e et des modèles des séries 32E
jusqu’à 51; vendu séparément sur les
modèles 71E et 120E)
11. Assise
12. Enveloppe de la chambre de
combustion
13. Chambre de combustion
14. Bloc d’inspection
15. Porte d’inspection
16. oint de la porte d’inspection
17. Enveloppe du chauffe-eau
18. Réservoir
19. Mamelon de la sortie chaude
Séries 51 : 1 po
Tous les autres : 3/4 po
50ES: S/O
20. Panneau supérieur
21. Brûleur
22. Relais principal
23. Cellule photo
DESCRIPTION :
1. Moteur
2. Rotor de soufflerie
3. Logement du brûleur
4. Couvercle du câble du
moteur
5. Boîtier de raccordement
6. Transformateur
7. Couvercle du logement
8. Plaque couvercle de la fente
9. Bandeau d’aération intérieur
10. Bandeau d’aération
extérieur
11. Raccordement
(non présenté)
LISTE DES CO POSANTS DU BRÛLEUR
COMPOSA TS DU BRÛLEUR
DESCRIPTION :
12. Conduite de mazout
13. Module du carburant
14. Coude
15. Assemblage
d’injection
16. Tube d’air
17. Bride
18. Cône d’air
19. oint
20. Gicleur
(non présenté)
21. Relais
22. Cellule photo
CHAUFFE –EAU AU MAZOUT LISTE DES PIÈCES DE L’ENSE BLE
DU RÉSERVOIR BOCK
Lorsque vous commandez une pièce,
fournissez toujours ces informations : nom
de la pièce, numéro du modèle, taille et
numéro de série.
La plaque de couverture du trou de main et le
joint d’étanchéité (pour le 50ES seulement) ne
figurent pas dans l'image.

L4080B
L4006A
FIGURE 8 : Honeywell L4006A avec L8080B
Pour les modèles : 50,120E
FIGURE 6 : Brûleur Beckett ou Wayne avec Carlin EZ-Temp
Pour les modèles : 32, 33, 40, 50, 51, 71, 120E
FIGURE 7 : Honeywell L4103A-1142
Pour les modèles : 32,33,40,51,71E
FIGURE 7, REMARQUES :
Réglage à 49 °C (120° F) FIGURE 4 OTES:
High limit: 190°
Aquastat:
120° set point
15° differential
– 8 –
CÂBLAGE
FIGURE 5 : Brûleur Carlin avec Carlin EZ-Temp
Pour les modèles : 32, 33, 40, 50, 51, 71, 120E
(Consultez les instructions du fabricant pour le 20e;
60200 principal avec un faisceau de trois câbles)

– 7 –
SERVICE
1. Vérifiez l’alimentation en mazout, le câblage électrique et les fusibles, puis vérifiez que
le contrôleur de la température effectue la demande de chaleur.
2. Si le moteur tourne mais qu’il n’y a pas de flamme, retirez l’assemblage de l’électrode,
nettoyez-le, réglez le brûleur selon les normes du fabricant, examinez la porcelaine de
l’électrode pour voir s’il y a des fêlures et remplacez si nécessaire. Vérifiez que le
transformateur produit une forte étincelle. (Procédez avec la plus grande PRUDENCE: Le
transformateur fournit 10 000 volts). Vérifiez que le couplage entre le moteur et l’axe de
la pompe ne glisse pas. Vérifiez que la vis d’arrêt sur le rotor de la soufflerie est bien
serrée. Nettoyez ou remplacez le gicleur avec un gicleur ayant la taille et l’angle de
pulvérisation qui conviennent (voir le tableau A, page 11)
3. Purgez la pompe et vérifiez que l’huile est limpide et sans air. Si le mazout paraît laiteux
ou présente de l’écume, vérifiez qu’il n’y a pas de fuite au niveau des raccords. Serrez
tous les raccords. Vérifiez les joints du filtre et assurez-vous que la cartouche est propre.
4. Si le moteur du brûleur ne fonctionne pas, vérifiez le commutateur de surcharge
thermale du moteur (le bouton rouge au bout du moteur). Réinitialisez l’appareil de
commande en appuyant sur le bouton de réenclenchement sur le contrôleur. Si le moteur
du brûleur ne se met toujours pas en route après la réinitialisation, coupez l’électricité et
remplacez le détecteur de flamme (utilisez la même marque) situé dans le compartiment
du brûleur. Réinitialisez l’appareil de commande. Si le moteur du brûleur ne se met
toujours pas en route, remplacez le contrôleur.
5. Si le brûleur s’allume et fonctionne un peu (30 à 40 secondes) mais s’éteint par
sécurité, remplacez le détecteur de flamme. Si le brûleur ne fonctionne toujours que
quelques secondes, remplacez le contrôleur.
6. Si vous sentez l’odeur de mazout ou de produits de combustion, démontez et nettoyez
l’assemblage de l’électrode (voir le paragraphe nº 2 ci-dessus). Vérifiez le tirage de la
cheminée au-dessus du chauffe-eau. Le tirage de cheminée doit se situer entre -0,02 CE
au minimum et -0,05 CE au maximum.
Vérifiez qu’il n’y a pas de ventilateurs de tirage dans la pièce où se trouve le chauffe-eau
ou à proximité car ils pourraient empêcher l’air de combustion d’arriver au chauffe-eau.
LE CHAUFFE-EAU DOIT RECEVOIR DE L’AIR DE COMBUSTION POUR
FONCTIONNER.
Pour plus de renseignements, contactez votre installateur, le distributeur Bock le plus
proche, ou bien consultez nous par courrier, par téléphone ou par télécopie à l’adresse
suivante :
BOCK WATER HEATERS, INC.
110 South Dicknson Street, Madison, WI 53703 — États-Unis d’Amérique
Téléphone : 608/257-2225 • Télécopieur : 608/257-5304

– 6 –
4. Le réglage de l’air de combustion du brûleur doit se faire conformément aux instructions du
fabricant. L’utilisation d’appareils d’analyse de la combustion pour vérifier le CO2 et la fumée. La
teneur en C02 doit être d’au moins 10,5 % avec un indice de noircissement de 0 sur l’échelle de
Bacharach.
5. Pendant le fonctionnement du brûleur, débranchez un des fils jaunes de la cellule au sulfure de
cadmium (cellule photo). Vérifiez que le contrôleur du brûleur ferme le système au bout du temps
précisé sur la commande. Le brûleur devrait redémarrer. Remarque : Il peut être nécessaire
d’attendre une minute avant de réenclencher le contrôleur.
6. Le thermostat est réglé en usine à 49 °C (120 °F) pour une utilisation résidentielle. (Voir la mention
« mise en garde » à la page 1 en ce qui concerne les variations de température). Il est de la
responsabilité du propriétaire du domicile et de l’installateur de vérifier que l’installateur suit tous les
tests de vérification recommandés pour la mesure de la température de l’eau. Pour vérifier que le
système fonctionne normalement après l’installation et par la suite, il est recommandé de vérifier et
de suivre la performance du chauffe-eau. Faites couler l’eau du robinet le plus proche du chauffe-
eau jusqu’àcequ’elle soitchaude.Mesurezlatempératuredel’eauàl’aided’un thermomètrecalibré.
Si la température de l’eau ne convient pas à l’installation, demandez à un technicien qualifié de régler
l’aquastat. Contactez Bock pour plus de renseignements à propos du thermomètre en cas de
besoin.
AVERTISSE ENT : de l’hydrogène peut être généré dans un système d'eau chaude alimenté
par un chauffe-eau qui n’a pas fonctionné pendant une longue période (en général deux
semaines ou plus). L’hydrogène est un gaz extrêmement inflammable. Afin de réduire les
risques de blessures, ouvrez le robinet d'eau chaude situé au plus haut de la maison pendant
plusieurs minutes avant d'utiliser un appareil électrique connecté au réseau d'alimentation en
eau chaude La présence d'hydrogène dans les canalisations peut se manifester par un son
inhabituel comme celui de l'air qui s’échappe le long des tuyaux quand l'eau commence à
couler. Ne fumez pas et veillez à ce qu'il n'y ait aucune flamme à proximité du robinet lorsqu’il
est ouvert.
1. Huilez le moteur du brûleur (5 à 10 gouttes) avec une huile moteur SAE 10 (le cas échéant).
2.Installez un nouveaugicleur de brûleurayantlescaractéristiquesquiconviennent.(Voir letableauA,
page 11).
3. Nettoyez et réglez les électrodes et vérifiez que la porcelaine n’est pas endommagée. Vérifiez que
les barres omnibus et les bornes sont exemptes de corrosion.
4. Remplacez le filtre à huile et examinez le réservoir de stockage du mazout pour voir s’il y a des
dépôts sédimentaires. Nettoyez ce réservoir si nécessaire.
5. Veillez à ce que le réservoir de stockage du mazout soit toujours plein pour éviter l’accumulation
de vapeurs dans le réservoir, surtout en été.
6. Vérifiez le tuyau de fumée et la cheminée. Nettoyez et réparez ces éléments si nécessaire.
7. TOUS LES SIX À DOUZE MOIS : Videz l’eau du réservoir du chauffe-eau et inspectez-le pour voir
s’il y a des dépôts de sédiments ou de calcaire. Rincez si nécessaire. S’il y a une accumulation de
calcaire, utilisez un produit commercial pour le dissoudre ou grattez-le à travers le trou de main (le
cas échéant). En cas de présence de dépôts calcaires, vérifiez le système de l’adoucisseur d’eau.
N’ESSAYEZ PAS DE CHAUFFER DE L’EAU DURE. (Voir l’étiquette de service sur le chauffe-eau.)
8. Remplacezles barres d’anode en magnésiumtous les six à douze mois ou lorsqu’ellessont
réduites à 10 mm (3/8 po) de diamètre (voir l’étiquette de service sur le chauffe-eau). Nous
recommandons à l’installateur d’utiliser PermaBond LH-050. Il est conseillé d’utiliser du ruban pour
joints filetés lors de l’installation de barres d’anode en magnésium ou en aluminium.
9. Ouvrez le levier de vérification de la soupape de sûreté pour vidanger le réservoir. Vérifier que la
soupape se referme bien.
10. Si le chauffe-eau doit être fermé par temps froid, videz le réservoir pour éviter le gel.
MAI TE A CE
MESURE DE LA
TEMPÉRATURE DE
L’EAU FOUR IE
Have the oil burner
serviced once each
year by a qualified oil
burner service person.
Service should comply
with the burner manu-
facturer’s recommen-
dations and include:

– 5 –
METTEZ E ROUTE
LE CIRCUIT D’EAU
Mise en garde : Le
panneau du trou de
main peut se desserrer
pendant le transport :
vérifiez qu’il est bien
serré avant de mettre le
chauffe-eau en route.
Système d’élévation : il faut commander le brûleur avec une pompe à deux étages. Mettez en place
un système à deux conduites (canalisations d’aspiration et de retour). Installez le bouchon de
dérivation selon lesinstructionsfournies avec la pompe (le bouchon se trouve dans le sac quicontient
les instructions).
Pour toutes les longueurs de canalisation qui dépassent la longueur maximale indiquée à la figure 4,
ou pour toute élévation de plus de 3 m (10 pieds), il faut utiliser une pompe supplémentaire. Vous
pouvez obtenir une pompe supplémentaire auprès de Sun Tec Hydraulics, Rockford, Illinois, États-
Unis d’Amérique. Il faut installer les pompes supplémentaires aussi près que possible du réservoir de
mazout. Les conduites d’aspiration et de retour doivent être du même diamètre et vont toutes deux
à 15 cm (6 po) du fond du réservoir. La conduite de retour doit finir légèrement au-dessus de la
conduite d’aspiration. Utilisez un minimum de raccords. Utilisez le plus grand rayon de courbure
possible pour la tuyauterie. N’UTILISEZ PAS DE BAGUE DE COMPRESSION. Il faut procéder avec
prudence lors du dernier raccord au brûleur afin de ne pas endommager le module du carburant.
Avant de raccorder la tuyauterie au brûleur, enroulez le tube en forme de serpentin pour réduire les
vibrations. Enfoncez les conduites de mazout dans le plancher pour un fonctionnement plus
silencieux en vous assurant qu’il n’existe PAS DE CONNEXIONS OU DE RACCORDS SOUS LE
PLANCHER..
1.Remplissezleréservoird’eauenouvrant un robinet d’eau chaudepourpermettreà l’air emprisonné
de s’échapper du chauffe-eau. Ouvrez le robinet d’arrivée d’eau froide. Fermez chaque robinet une
foisque l’eau quiensort ne contient plus d’air. Inspectezl’appareil pourvérifier qu’il n’y a pas de fuites.
Ne faites jamais fonctionner un chauffe-eau vide ou partiellement rempli.
2. Vérifiez que le réservoir d’huile de chauffage est rempli de mazout nº 1 ou nº 2. Retirez la vis de
retenue du transformateur et ouvrez en basculant le transformateur sur la charnière vers l’arrière.
Faites tourner plusieurs fois le rotor de la soufflerie pour libérer l’axe de pompe. Basculez le
transformateur en position fermée et fixez-le en place.
3. Purgez l’air de la conduite de mazout en ouvrant le purgeur sur la pompe à carburant. Fixez un
boutd’un petittube en plastiquesur l’embout du purgeur etplacez l’autrebout du tubedans un bidon
de quatre litres. Mettez l’appareil sous tension et ajustez le thermostat pour faire marcher le moteur
du brûleur. Le chauffe-eau ne s’allume pas quand le purgeur est ouvert. Purgez la conduite jusqu’à
ce que le mazout soit tout à fait limpide, ni laiteux, ni opaque. Le mazout doit être transparent sans
bulles d’air et sans écume. Pour empêcher le contrôleur du brûleur de verrouiller le système pendant
la purge de la pompe, faites une connexion temporaire entre les bornes du détecteur de flamme
après avoir mis le brûleur en marche. Retirez cette connexion temporaire une fois fini. Fermez le
purgeur et le brûleur s’allume. Retirez le tube en plastique. Réglez la pression de la pompe à 100 PSI
pour les brûleurs Wayne, Carlin et Beckett et à 150 PSI pour les brûleurs Riello.
Votre registre (comme ici ou semblable) doit être rempli de la façon suivante :
Date Heure Nom de la personne Temp. réglée à Temp. de sortie
effectuant le test ºC (ou ºF) ºC (ou ºF)
FIGURE 4 : ÉLÉVATION ET PARCOURS HORIZONTAL MA IMUM
Système à Pompe à Parcours Système à Pompe à Parcours
1 tuyau monocellulaire horizontal 2 tuyaux deux étages horizontal
3/8 po 1/2 po 3/8 po 1/2 po
diam. ext. diam. ext. diam. ext. diam. ext.
Élévation Tube Tube Élévation Tube Tube
0 m (0’) 19,8 m (65’) 30,50 m (100’) 0 m (0’) 22,9 m (75’) 30,50 m (100’)
1,2 m (4’) 13,7 m (45’) 30,50 m (100’) 1,2 m (4’) 19,5 m (64’) 30,50 m (100’)
2,13 m (7’) 9,4 m (31’) 30,50 m (100’) 2,13 m (7’) 16,7 m (55’) 30,50 m (100’)
2,4 m (8’) 4,9 m (16’) 19,5 m (64’) 3 m (10’) 14,3 m (47’) 30,50 m (100’)
