BOHLT X160 User manual

X160
Gebruikershandleiding

Leest dit eerst
Wij danken u hartelijk dat u hebt gekozen voor de Bohlt opvouwbare elektrische fiets X160. Wij
verzoeken u vriendelijk deze handleiding zorgvuldig door te lezen.
Door het lezen van deze handleiding:
1. Zult u de basis bediening beter begrijpen en functies van de LCD display ontdekken.
2. Kunt u zich de functies en mogelijkheden eigen maken, waardoor u kunt genieten van een
veilige en aangename rijervaring.
3. Weet u hoe het product in elkaar zit, over welke onderdelen het beschikt en hoe u de fiets
moet onderhouden voor een maximale levensduur van uw e-bike.

Inklapmechanisme frame
X160 Structuur en functies van de elektrische fiets
Zadel
Zadelpen
Zadelpen klem
Motor
Pedaal
Kettingwiel beschermwiel
Kettingwiel
Remschijf
Voorvork
Fietsframe
Inklapmechanisme
Vergrendeling hendel
Stuurpen
Rem
Handvatten
Schokdemper

Paklijst
Dit pakket bestaat uit de volgende onderdelen:
1. De X160 E-bike (1x)
2. Zadel en zadelpen (1x)
3. Gebruikershandleiding (1x)
4. Oplader adapter (1x)
5. Sleutel accu vergrendeling (2x)
Optioneel: spatborden, achterlicht
Eerste gebruik
Voordat u deze e-bike gaat proberen, adviseren wij beschermende kleding en accessoires, zoals
helm, knie- en elleboog beschermers etc. te gebruiken. Leer het rijden met uw nieuwe fiets in een
omgeving waar geen verkeer is.
Note: De elektrische fiets is alleen ontworpen voor het gebruik in steden. Wij adviseren u met klem
deze fiets NIET te gebruiken op ander soort wegen of paden. Dit zou kunnen leiden tot ernstige
ongelukken met mogelijk fatale lichamelijke verwondingen.

Gelijk beginnen
1. Uitklappen van de fiets
1) Houd het frame vast en klap het uit
2) Klik de handel vast zoals hierboven en
controleer of de limietschroef moet worden
aangepast
3) Pas de limietschroef aan indien nodig.
4) Vergrendel de hendel stevig

2. Uitklappen van de stuurpen
1) Houd de fiets vast en klap de stuurpen
omhoog, controleer of de buis naadloos op
de vork aansluit.
2) Vergrendel de hendel van de stuurpen door
deze naar boven te klikken.
3) Schud de stuurpen om te controleren of
de hendel goed vast zit.
4) Als u de stuurpen wilt inklappen, drukt u op
de hendel om deze te ontgrendelen.

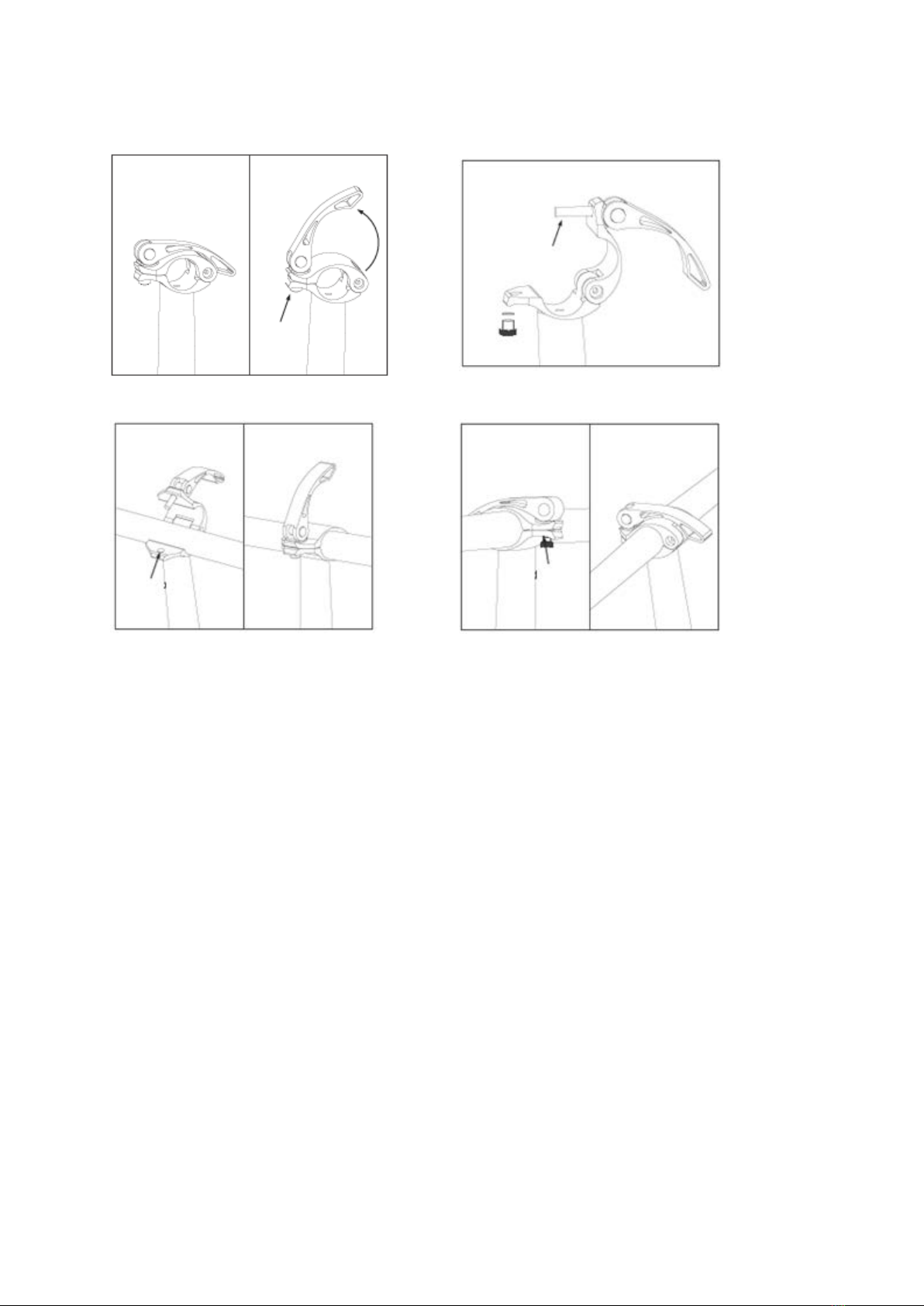

3. Installatie van de het stuur
1) Klap de hendel van het stuur open en schroef
de schroef met de wijzers van de klok los
2) Leg de bout en afdichting apart, open de
houder maar laat de schroef zitten.
3) Plaats het stuur in de houder zoals
hierboven. Sluit de houder waarbij de schroef
in het schroefgat valt.
4) Plaats de bout en afdichting terug en
maak alles stevig vast, houd daarbij rekening
dat u de positie van het stuur correct in de
houder plaatst.
Schroef
Niet verwijderen
Schroefgat
Afdichting terugplaatsen

4. Plaatsen van de zadelpen en zadel
1) Maak de zadelklem los, houd het frame
vast en laat de zadelpen in het frame glijden
2) Maak de zadelklem vast zoals hierboven.
Controleer of de klem stevig vast zit door het
zadel naar beneden te duwen.
5. Aanpassen van de hoogte van het zadel
1) Maak, voor het aanpassen van de hoogte
van het zadel, de zadelklem los. Voor de juiste
hoogte dient de onderkant van het zadel 25-
50mm hoger te zijn dan de beenlengte van de
rijder.
2) Overschrijd de limietschroef en maximale
hoogte niet. De minimale hoogte wordt
aangegeven door de limietschroef, deze is
790mm.
Max hoogte
Limietschroef

6. Uitklappen van de pedalen
1) Houd de fiets vast en duw de pedalen naar
beneden zoals hierboven
2) Voor het inklappen van de pedalen
dient u deze naar binnen te duwen en
omhoog te klappen.
7. Aanzetten van de fiets
1) Voordat u de e-bike gaat gebruiken
controleert u of de batterij volledig is
opgeladen.
2) Druk gedurende een paar seconden op
de M knop van de display om de fiets aan
te zetten.

Knoppen
Knop M
Lang drukken (3 sec.): Aan/Uitzetten
Kort drukken: scroll door de functies (afstand
rit/afstand totaal/rittijd
Knop +
Lang drukken: Aan/Uitzetten voorlicht
Kort drukken: hoger snelheidniveau
Knop -
Kort drukken: lager snelheidniveau

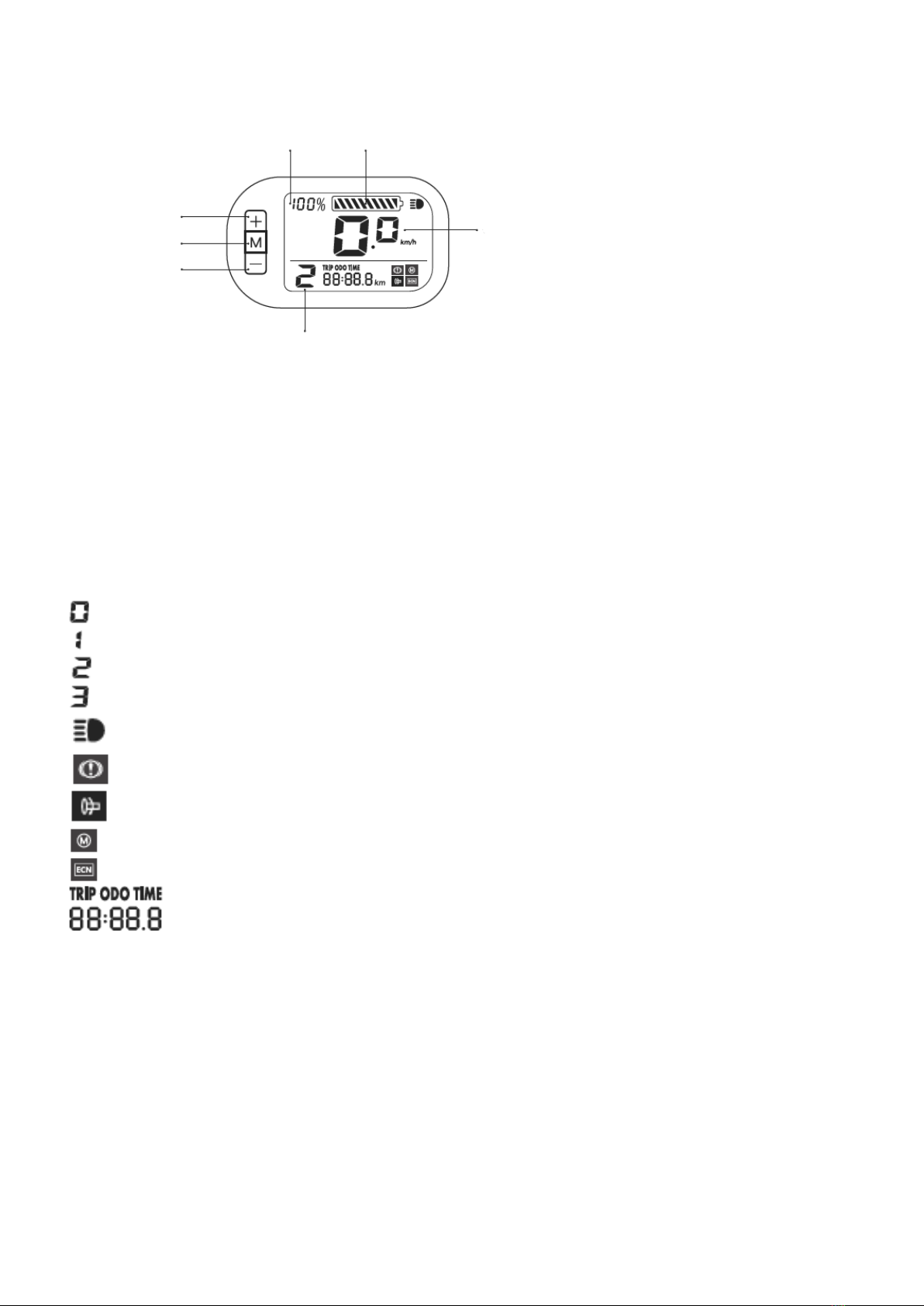

Display functies
Niveau 0: Fietsen zonder motor ondersteuning
Niveau 1: lage snelheid, ± 12km/h
Niveau 2: medium snelheid, ± 18km/h
Niveau 3: hoge snelheid, 25km/h
Licht op als het voorlicht is aangezet
Licht op als de remmen worden gebruikt
Licht op bij een probleem met de versnelling
Licht op bij een probleem met de motor
Licht op bij een probleem met de controller
Geeft Rit afstand/Totale afstand/Rittijd weer
Batterijvermogen
Knop -
Snelheid niveau
Knop M
Huidige snelheid
Knop +
Percentage batterij
niveau

Overige functies
Installatie van de batterij
1)Verwijderen van de accu: Zet de fiets uit, druk
op de hendelvergrendeling en open deze zoals
hierboven.
2) Draai en klap het frame om. Ontgrendel
de accu vergrendeling met de sleutel.
3) Trek de accu uit het compartiment in de
bovenste buis
4) Installatie: Plaats de accu in de buis,
vergrendel de accu vergrendeling met de
sleutel. Druk de accu hendel naar binnen
en klap het frame terug.

Opladen van de accu
Optie 1, door middel van de oplaad
poort: Open de silicone dop en laad de
fiets op via de oplaadpoort
Optie 2, door middel van de accu: Haal de
accu uit het compartiment en laad de accu
op.
Zo draagt en duwt u de opgevouwen fiets op de juiste manier

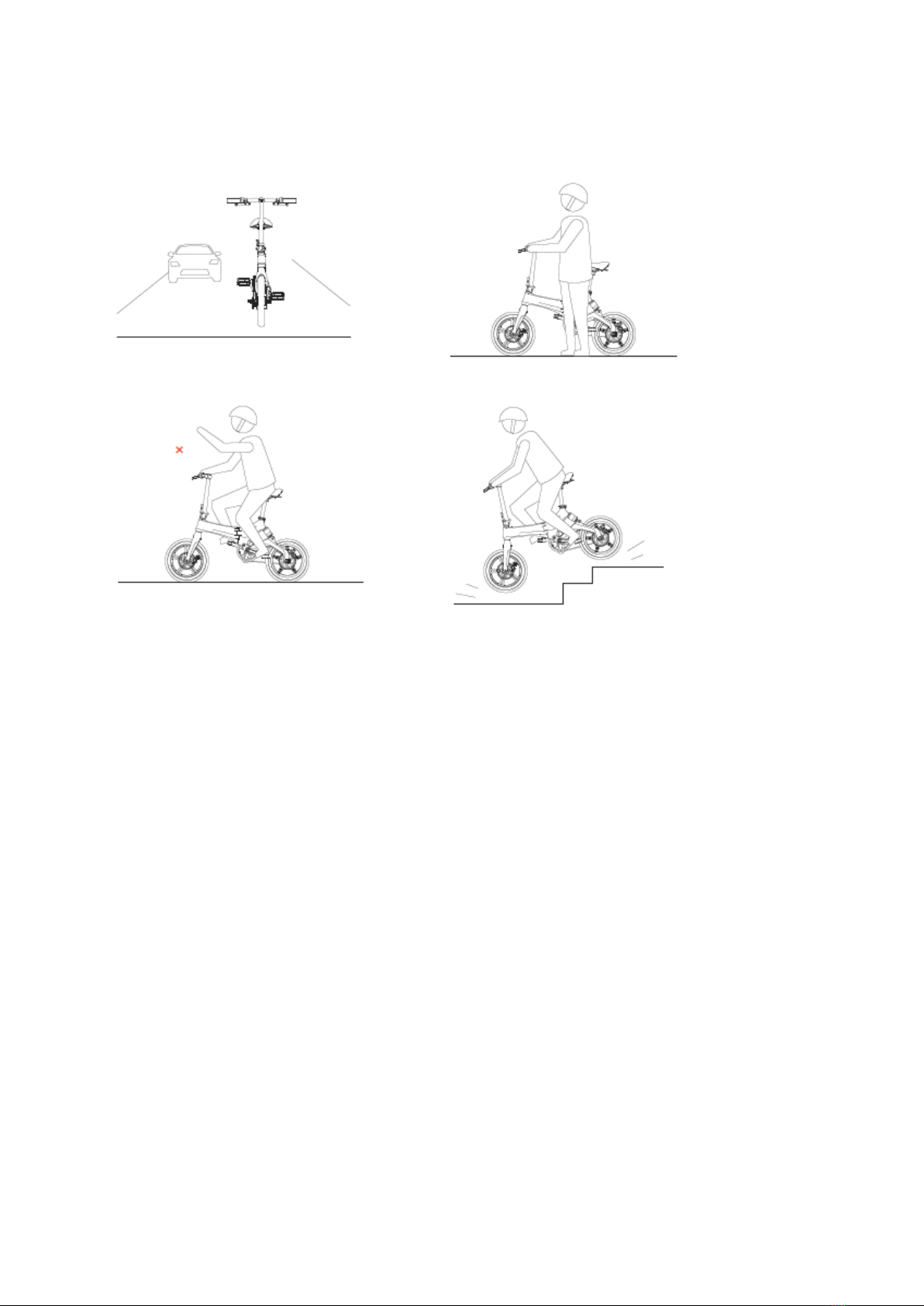

Veiligheidswaarschuwingen
Houdt u tijdens het rijden altijd aan de
verkeersregels
Rijd nooit indien de omstandigheden nat of
glad zijn
Houd tijdens het rijden altijd beide handen
aan het stuur
Rijd nooit met uw fiets de trap af of in de lift

Technische specificaties
Mechanische
configuratie
Kleur
Zwart
Afmeting uitgeklapt
1340*550*1100 mm
Afmeting ingeklapt
770*430*640 mm
Zadelhoogte (vanaf
grond)
760 – 920 mm instelbaar
Wielbasis
950mm
Netto gewicht
(excl. accu)
17.6 kg
Remsysteem
Voor & achter remschijf
Band diameter
Ø 16* 1.95 inch
Materiaal frame
Magnesium unibody frame
Suspensie
Achter veer schokdemper
Accu
specificaties
Accu installatie
Ingebouwd/anti-diefstal slot/afneembaar
Accu capaciteit
36V/5.2 Ah
Accu type
LG Lithium ion
Accu gewicht
1.3 kg
Oplaad stroom
2A Max
Oplaadtijd
± 3 uur
Energieverbruik
0.2Wh per lading
Nominale ingang
10-240V 50/60Hz 2.0A
Nominale uitgang
42V 2.0A
Accu levensduur
> 800 ladingen
Oplaadtemperatuur
0°C - 45°C

Technische specificaties
Opmerkingen:
1. Maximum afstand is afhankelijk van gewicht, ondergrond- en weersomstandigheden,
rijgedrag enz. de gemiddelde afstand is getest onder de volgende condities: draagvermogen
van 65kg, temperatuur van 25°C, vlakke weg, wind < 10km/u en volle accu.
2. Gebruik uitsluitend de originele oplader wanneer u de elektrische fiets gaat opladen.
3. De garantie komt te vervallen indien u niet geautoriseerde aanpassingen aan de elektrische
fiets doet.
Functie
parameters
Max. snelheid
25km/h
Max. afstand
65km
Max. draagvermogen
120kg
Helling
<15°
Licht
LED Voorlamp
Ondersteuning
modus
Versnelling/Pedalen optioneel
Rem afstand (droge
omstandigheden)
5m (bij 20km/u snelheid))
Rem afstand (natte
omstandigheden)
10m (bij 15 km/u snelheid)
Motor systeem
Volledig elektrisch/trapondersteuning
optioneel
Werkingstemperatuur
-10°C - 45°C
Meter
Display
LCD scherm met volledige weergave
Resterend vermogen
Ja
Snelheid
Ja
Totale afstand
Ja
Snelheid modus
3 modi (hoog/midden/laag)
Motor
Nominaal
voltage/Wattage
36V/250W
Moment
12N·m
Waterproof niveau
IP54

Veiligheidsvoorschriften
1. Draag altijd beschermende kleding, zoals helm, knie en elleboog beschermers, indien u gaat
rijden, zo voorkomt u ernstig persoonlijk letsel bij een ongeval.
2. Voordat u gaat rijden, controleer dan of alle onderdelen van de Bohlt X160 elektrische fiets
in goed werkende staat zijn.
3. Rijd nooit op natte, ijzige, gladde wegen.
4. Rijd nooit op hellingen die steiler zijn dan 15°.
5. Indien u echt onder regenachtige of sneeuwachtige omstandigheden moet rijden, pas dan
wel uw snelheid aan en behoud een veilige afstand op uw voorganger voor het geval u een
noodstop moet maken.
6. Wij adviseren u ten sterkste kinderen onder de 12 jaar niet op de elektrische fiets te laten
rijden.
7. Vermijd plotseling optrekken en remmen. Leun niet voor- of achterover tijdens het rijden en
houd een matige snelheid aan.
8. Wanneer u merkt dat de accu leeg raakt, houd dan een constant lage snelheid aan en laad de
accu zo snel mogelijk weer op.
9. Indien een val niet te vermijden is, zorg dan altijd eerst voor uw eigen veiligheid en dan pas
die van uw fiets.
10. Houd altijd beide handen aan het stuur tijdens het rijden.
11. Bewaar de elektrische fiets nooit in de kofferbak van uw auto bij een hoge temperatuur.
12. Voordat u gaat rijden is het uw eigen verantwoordelijkheid om op de hoogte te zijn van de
lokale verkeersregels en deze regels te volgen.
13. Wees u altijd bewust van uw omgeving en rijd onder controleerbare omstandigheden.
14. Houd altijd een veilige afstand indien u in een groep rijdt. Rijd nooit te dicht op elkaar.
15. Wees voorzichtig indien er onvoldoende verlichting is, verminder uw snelheid of neem uw
fiets aan de hand.
16. Rijd nooit achteruit of op een manier die uzelf of anderen in gevaar zou kunnen brengen
tijdens het rijden.
17. Laat andere personen die niet bekend zijn met het gebruik van een elektrische fiets, deze
fiets gebruiken.
18. Rijd nooit indien u zich niet lekker voelt, geneesmiddelen hebt genomen of alcohol hebt
gedronken.
19. Accelereer altijd geleidelijk, indien u dit niet doet kunt u uit balans raken en uzelf of anderen
bezeren.
20. Voordat u gaat rijden controleert u altijd of de remmen nog goed functioneren.
21. Til de fiets nooit op aan de wielen, hierdoor zouden uw vingers bekneld kunnen raken tussen
het wiel en het frame.
22. De linker rem bedient de rem aan het voorwiel, de rechterrem bedient de rem aan het
achterwiel.
23. Volg altijd de lokale regelgeving met betrekking tot de eisen aan uw fiets (verlichting,
reflectors, enz.).
24. Deze elektrische fiets met trapondersteuning wordt aangedreven door de hybride kracht van
een elektrische motor en menselijke kracht. De motor zal opstarten zodra het kettingwiel ¾
draait door de trappers. Vermijd het aanraken van het crankstel als u de fiets vast houdt.

Accu en opladen
1. Oplaad temperatuur 0°C - 45°C, de werkingstemperatuur -10°C - 45°C. Bewaar de accu altijd
op een droge plaats.
2. Houd de accu uit de buurt van zuren, alkaline, water, open vuur, verwarmingen en
omgevingen met een hoge temperatuur.
3. Controleer bij het plaatsen van de accu of de polarisatie juist is, beschadig de accu niet, haal
de accu niet uit elkaar en veroorzaak geen kortsluiting.
4. Wanneer u de accu wilt opladen, gebruik dan altijd de meegeleverd adapter en oplader. Laad
de accu nooit langer op dan 6 uur. De stroom voor de oplader mag niet hoger zijn dan 2A.
5. Indien u de accu gedurende langere tijd niet gebruikt, bewaar deze dan in een droge en koele
omgeving en laad de batterij iedere twee maanden, twee uur op.
6. Laad de accu altijd op volgens de instructies in deze handleiding, de gebruiker is zelf
verantwoordelijk voor eventuele materiële of persoonlijke schade indien u dit niet doet.
7. Let op dat u de accu altijd oplaadt in een droge en koele omgeving, laad deze niet op in een
afgesloten ruimte waar het warm en vochtig is.
8. Wanneer u klaar bent het opladen van de accu, haalt u de oplader uit het stopcontact. Laat
de oplader nooit in het stopcontact zitten als deze niet aan het opladen is.
9. Verbind altijd eerst de accu met de oplader, doe daarna de oplader in het stopcontact.
Wanneer het opladen is voltooid, haalt u eerst de oplader uit het stopcontact en daarna
maakt u de oplader los van de accu.
10. Indien de indicator van de oplader niet meer werkt of de oplader raakt oververhit, waardoor
een vreemde geur ontstaat, haalt u onmiddellijk de oplader uit het stopcontact en de accu en
belt u ons service center.
11. Houd de accu altijd uit de buurt van vloeistof, beschadig of verander niets aan de accu,
hierdoor zal de garantie komen te vervallen.
12. We adviseren u de accu niet mee te nemen, als het niet anders kan zorgt u er dan voor dat
deze goed beschermd is.
13. Voorkom dat de accu volledig leeg raakt wanneer u deze gebruikt.
14. Haal de oplader niet elkaar of vervang geen onderdelen van de oplader, hierdoor zal de
garantie komen te vervallen.
15. Plaats of bewaar de accu niet op een plek waar deze zou kunnen vallen, hierdoor zou de accu
kunnen gaan lekken of oververhitten, met risico op een explosie of elektrische schok.

Onderhoud en opslag
1. Bewaar uw elektrische fiets altijd in een droge overdekte ruimte, zonder direct zonlicht en
niet in een natte of vochtige omgeving.
2. Voordat u gaat rijden, dient u altijd te controleren of alle schroeven en kleine onderdelen
nog stevig vast zitten, draai ze aan indien dit nodig is (schroef bijzonderheden, stuurpen
schroef: 180~20kgf.cm; zadel schroef: 180~220kgf.cm; voorwiel moer: 250~300kgf.cm;
achterwiel moer: 300~350kgf.cm.
3. Reinig het oppervlak van de fiets met water en een mild neutraal reinigingsmiddel en
een zachte doek. Gebruik nooit alcohol, benzine, paraffine, aceton of enig ander
bijtend chemisch oplosmiddel.
4. De standaard kettingspanning is ≤ 10mm. Maak de moer van het achterwiel los, pas
de kettingspanning aan en maak de moer van het achterwiel weer vast. Wij raden u
echter aan, om het aanpassen van de kettingspanning over te laten aan een
gespecialiseerde fiets reparateur. Neem hiervoor contact op met ons service center.
5. Indien de schijfremblok and de remschijf piepen, moet de tussenliggende afstand
worden aangepast. Indien dit het probleem niet oplost, moeten de blokjes of de
schijf worden vervangen.
6. Gebruik een smeerspray om de schroeven en het inklapmechanisme van het frame te
behandelen, behandel de ketting, om de 3 maanden met een anti roest spray.
7. Indien de schokdemper niet meer goed functioneert of is beschadigd, moet deze
worden vervangen.

Regelmatig onderhoud en check-ups
Onderdeel
Onderhoud
Rem
Functie controleren voor iedere rit
Band
Conditie en spanning controleren. Voorkomen van een klapband.
Zachte banden gebruiken meer vermogen
Velg
Controleer de staat, verwijder vuil zodat de velg niet kapot kan
gaan of blokkeert
Schokdemper
Controleer de staat, reinig en smeer regelmatig zodat deze goed
functioneert
Versnelling
Controleer voor iedere rit
Kabels
Controleer of aansluitingen niet los of kapot zijn
Schroeven
Controleer de schroeven van de belangrijkste onderdelen of deze
niet los zitten, draai indien nodig aan
Accu
Controleer de buitenkant, prestatie en bedrading regelmatig voor
een langere levensduur
Oplader
Controleer of het snoer, de input en output stekkers goed
functioneren
Smeren
Controleer of de assen en remlichten gesmeerd moeten worden
Reiniging
Houd de oppervlakken van de fiets schoon

Probleem oplossen
Probleem
Reden
Oplossing
Geen vermogen wanneer de
fiets aan staat
Geen vermogen
1. Controleer of de accu
goed is geïnstalleerd
2. Controleer of de accu
opgeladen moet worden
Bereik/Afstand onvoldoende
1. Accu is niet volledig
opgeladen
2. De band is te zacht
3. Vaak remmen/starten/te
veel gewicht tijdens het
rijden
4. Accu is “op”of heeft
verminderde capaciteit
door langdurig gebruik
5. Lage
omgevingstemperatuur
1. Controleer of de oplader
goed werkt
2. Controleer de banden
voor gebruik
3. Probeer niet onnodig veel
te remmen en optrekken
4. Vervang de accu
5. Dit is normaal
Accu kan niet worden
opgeladen
1. De oplader is
waarschijnlijk niet goed
aangesloten
2. Temperatuur van de accu
is te laag
3. Temperatuur van de accu
is te hoog
1. Controleer of de oplader
goed is aangesloten
2. Wacht tot de temperatuur
weer normaal wordt
3. Wacht tot de temperatuur
weer normaal wordt
Display werkt niet
1. Geen vermogen
2. Adapter is kapot
3. Meter is kapot
1. Controleer de accu
2. Neem contact op met ons
3. service center voor een
vervanging
De motor werkt niet nadat
hij is aangezet
1. De rem staat aan
2. De meter is kapot
1. Controleer de remmen
2. Neem contact op met ons
service center voor een
vervanging
