BOHLT R200 User manual

Gebruikershandleiding

1
Leest dit eerst
Wij danken u hartelijk dat u hebt gekozen voor de Bohlt R200 opvouwbare elektrische fiets . Wij
verzoeken u vriendelijk deze handleiding zorgvuldig door te lezen.
Hierdoor kunt u optimaal gebruik maken van alle functies.
INHOUD
1.
Product en accessoires…………………………………………………………………………………………………………..
02
2.
Diagram …………………. …….…………………………………………………………………………………………………….
03
LCD en functies ……………………………………………………………………………………………………………………
04
3.
Structuur en functies ……………..…………………………………………………………………………………………….
05
Uitvouwen van het frame …………………………………………………………………………………………………….
05
Uitvouwen stuurpen ……………………………………………………………………………………………………………
06
In elkaar zetten vergrendeling stuurpen ……………………………………………………………………………..
07
In elkaar zetten zadel …………………………………………………………………………………………………………..
08
In- en uitklappen pedalen ……………………………………………………………………………………………………..
09
6.
Installeren Accu……………………..….….……………………………………………………………………………………..
10
Opladen Accu ………………………………………………………………………………………………………………………
11
7.
Bescherming….………………………………………………………………………………………………………………………
11
8.
Veiligheidswaarschuwingen algemeen ..………………………………………………………………………………
12
9.
Veiligheidswaarschuwingen Accu …………….…………………………………………………………………………..
13
Opvouwen en vervoer ………………………………………………………………………………………………………….
14
Waarschuwingen en veiligheid ……………………………………………………………………………………………..
15
Dagelijks onderhoud ……………………………………………………………………………………………………………..
16
10.
Technische specificaties ………………………………………………………………………………………………………
17
11.
Probleem Oplossen ……………………………………………………………………………………………………………….
18

2
1. Product en accessoires
Adapter

3

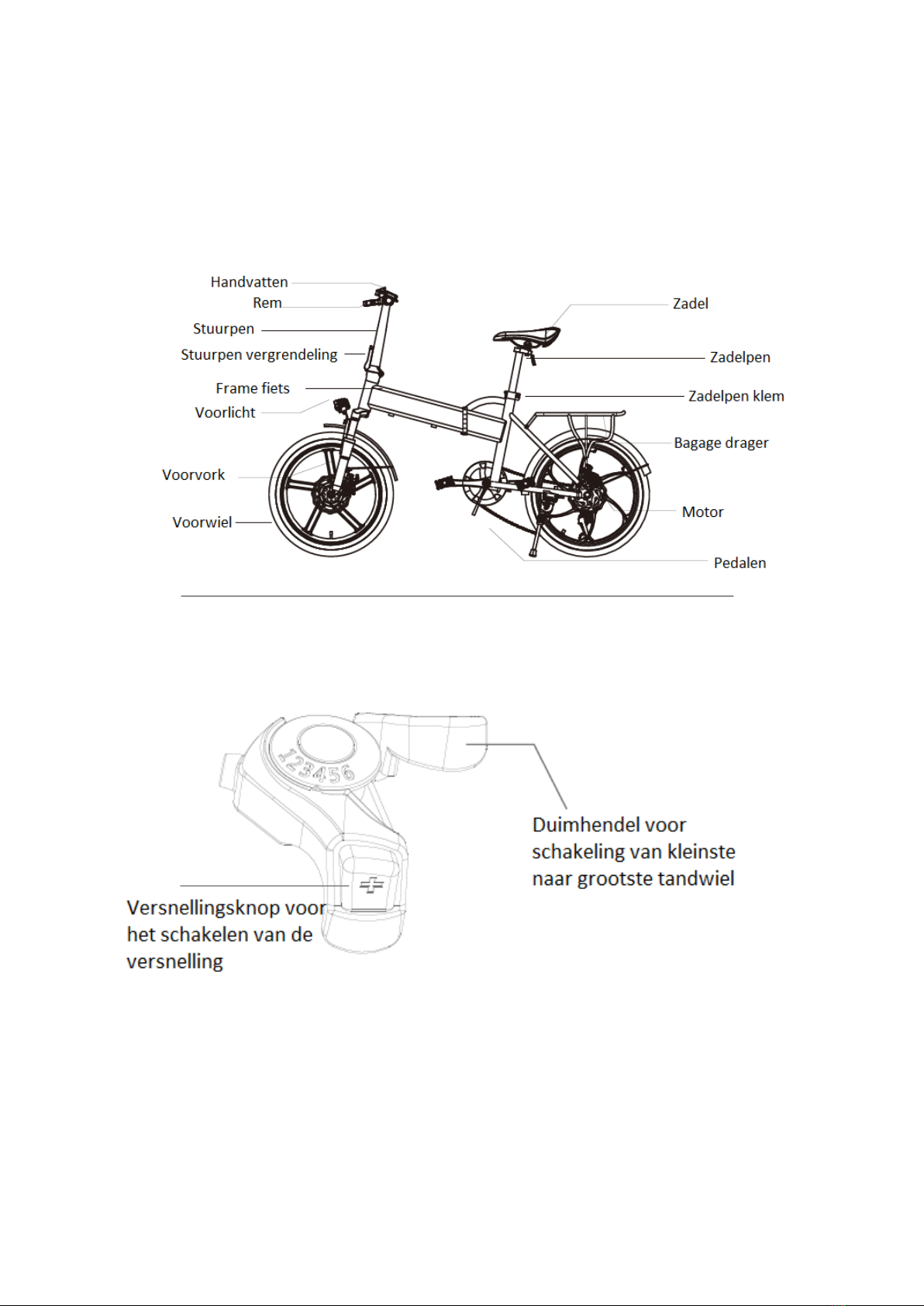

2. Diagram onderdelen
Shimano 6 versnelling

4
LCD FUNCTIES EN OVERZICHT
1. Functies
_______________________________________________________________________________________
Knoppen
Knop M
Lang drukken (3 sec.): Aan/Uitzetten
Kort drukken: scroll door de functies (afstand
rit/afstand totaal/rittijd
Knop +
Lang drukken: Aan/Uitzetten voorlicht
Kort drukken: hoger snelheidniveau
Knop -
Kort drukken: lager snelheidniveau
Display functies
Niveau 0: Fietsen zonder motor ondersteuning
Niveau 1: lage snelheid, ± 12km/h
Niveau 2: medium snelheid, ± 18km/h
Niveau 3: hoge snelheid, 25km/h
Licht op als het voorlicht is aangezet
Licht op als de remmen worden gebruikt
Licht op bij een probleem met de versnelling
Licht op bij een probleem met de motor
Licht op bij een probleem met de controller
Geeft Rit afstand/Totale afstand/Rittijd weer
Knop -
Snelheid niveau
Knop M
Huidige snelheid
Knop +
Percentage batterij
niveau
Batterijvermogen

5
3. Structuur en functies
Uitklappen van het frame
1) Houd het frame vast en klap het uit
2) Klik de handel vast zoals hierboven en
controleer of de limietschroef moet worden
aangepast
3) Vergrendeling op de correcte manier.
4) Vergrendeling op de incorrecte manier

6

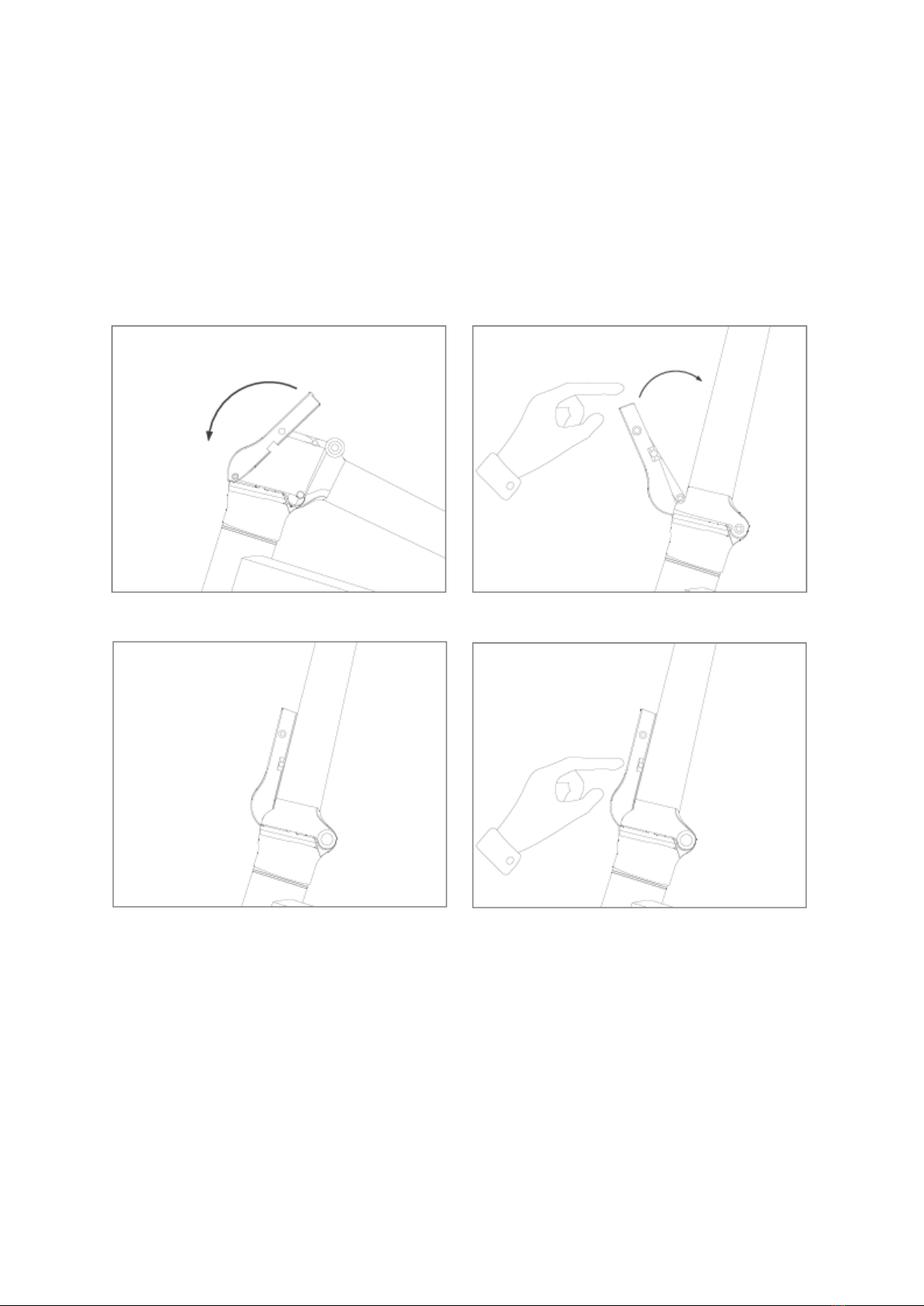

Uitklappen van de stuurpen
1) Houd de fiets vast en klap de stuurpen
omhoog
2) Vergrendel de hendel van de stuurpen zoals
afgebeeld
3) Schud de stuurpen om te controleren of de
hendel goed vast zit.
4) Als u de stuurpen wilt inklappen, drukt u op
de hendel om deze te ontgrendelen.

7
Assemblage stuurvergrendeling
1) Klap de hendel van het stuur open en schroef
de moer ❶ los
2) Leg de moer en afdichting ❷apart, open de
houder maar laat de schroef ❸zitten.
3) Plaats het stuur in de houder zoals hierboven.
Sluit de houder waarbij de schroef ❸in het
schroefgat ❹valt.
4) Plaats de moer en afdichting ❺terug en
maak alles stevig vast, houd daarbij rekening dat
u de positie van het stuur correct in de houder
plaatst.

8
Assemblage van de zadelpen en zadel
1) Houd de fiets vast en open de zadelklem zoals
afgebeeld
2) Plaats de zadelpen in de klem, draai de schroef
❷ aan en sluit de klem ❶ zoals afgebeeld.
Controleer of de klem stevig vast zit door het
zadel naar beneden te duwen.
Aanpassen van de hoogte van het zadel
1) Maak, voor het aanpassen van de hoogte
van het zadel, de zadelklem los.
2) Overschrijd de limietschroef en maximale
hoogte niet.

9
In- /Uitklappen van de pedalen
1) Houd de fiets vast en duw de pedalen naar
beneden zoals hierboven
2) Voor het inklappen van de pedalen
dient u deze naar binnen te duwen en
omhoog te klappen.
Aanzetten van de fiets
1. De oplaadpoort zit aan de linkerzijde van
het frame, zoals hiernaast afgebeeld.
Houd de AAN/UIT knop op de display
ingedrukt om de fiets aan te zetten en
controleer de status van de accu.

10

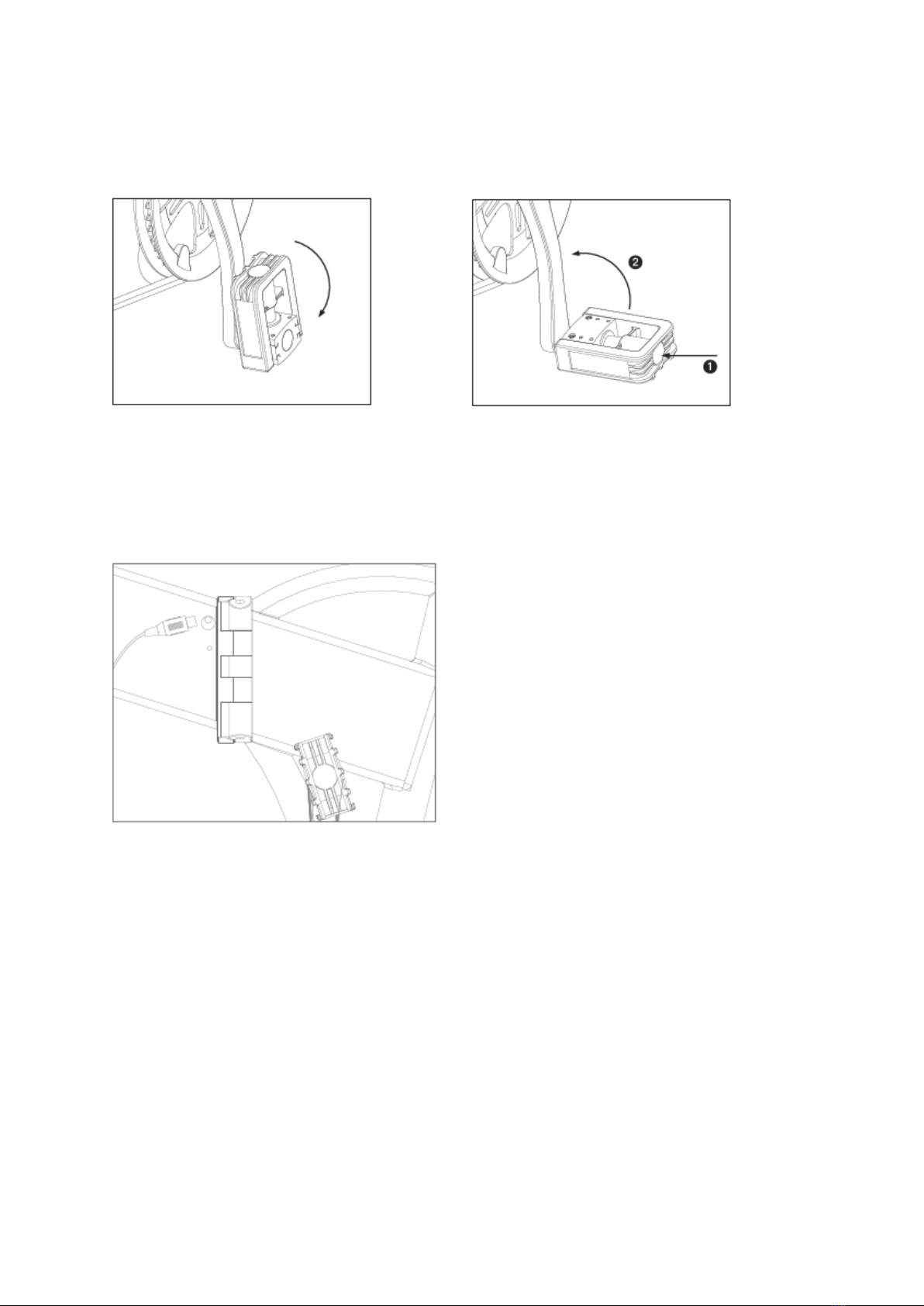

6. Installatie van de accu
1)Zet de fiets uit, druk op de
hendelvergrendeling en open deze zoals
hierboven.
2) Draai en klap het frame om. Ontgrendel
de accu vergrendeling met de sleutel. De
accuvergrendeling bevindt zich onder het
frame.
3) Trek de accu uit het compartiment zoals
afgebeeld
4) Installatie: Plaats de accu in de buis,
vergrendel de accu vergrendeling met de
sleutel. Druk de accu hendel naar binnen
en klap het frame terug.

11

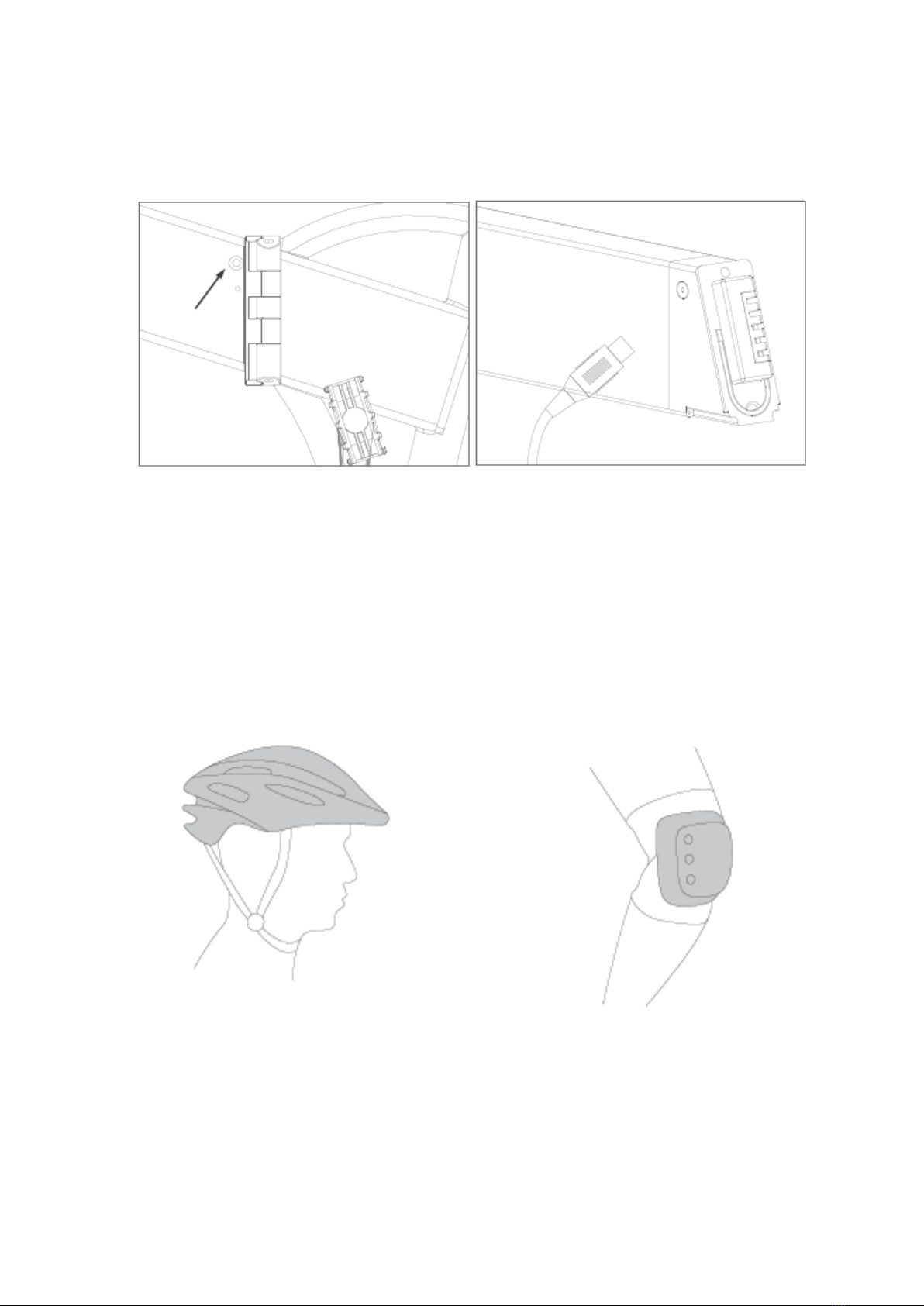

Opladen van de accu
1. Open de siliconen dop en laad de fiets op via
de oplaadpoort
2. Haal de accu uit het compartiment en laad
de accu op.
7. Bescherming
Voordat u deze e-bike gaat proberen, adviseren wij beschermende kleding en accessoires, zoals
helm, knie- en elleboog beschermers etc. te gebruiken. Leer het rijden met uw nieuwe fiets in een
omgeving waar geen verkeer is.

12
8. Veiligheidsvoorschriften
1. Rijd nooit op onverharde wegen, deze fiets is ontworpen voor gebruik in de stad, niet als
mountainbike of racefiets, enz.
2. Voordat u gaat rijden is het uw eigen verantwoordelijkheid om op de hoogte te zijn van de
lokale verkeersregels en deze regels te volgen.
3. Draag altijd beschermende kleding, zoals helm, knie en elleboog beschermers, indien u gaat
rijden, zo voorkomt u ernstig persoonlijk letsel bij een ongeval.
4. Voordat u gaat rijden, controleer dan of alle onderdelen van de Bohlt R200 elektrische fiets in
goed werkende staat zijn.
5. Rijd nooit op natte, ijzige, gladde wegen.
6. Rijd nooit op hellingen die steiler zijn dan 15°.
7. Indien u echt onder regenachtige of sneeuwachtige omstandigheden moet rijden, pas dan
wel uw snelheid aan en behoud een veilige afstand op uw voorganger voor het geval u een
noodstop moet maken.
8. Wij adviseren u ten sterkste kinderen onder de 12 jaar niet op de elektrische fiets te laten
rijden.
9. Vermijd plotseling optrekken en remmen. Leun niet voor- of achterover tijdens het rijden en
houd een matige snelheid aan.
10. Wanneer u merkt dat de accu leeg raakt, houd dan een constant lage snelheid aan en laad de
accu zo snel mogelijk weer op.
11. Indien een val niet te vermijden is dan is uw eigen veiligheid belangrijker dan uw fiets.
12. Houd, bij noodsituaties, altijd beide handen aan het stuur tijdens het rijden.
13. Bewaar de elektrische fiets nooit in de kofferbak van uw auto bij een hoge temperatuur.
14. Wees u altijd bewust van uw omgeving en rijd onder controleerbare omstandigheden.
15. Houd altijd een veilige afstand indien u in een groep rijdt. Rijd nooit te dicht op elkaar.
16. Wees voorzichtig indien er onvoldoende verlichting is, verminder uw snelheid of neem uw
fiets aan de hand.
17. Rijd nooit achteruit of op een manier die uzelf of anderen in gevaar zou kunnen brengen
tijdens het rijden.
18. Laat andere personen die niet bekend zijn met het gebruik van een elektrische fiets, de R200
gebruiken.
19. Rijd nooit indien u zich niet lekker voelt, geneesmiddelen hebt genomen of alcohol hebt
gedronken.
20. Til de fiets nooit op aan de wielen, hierdoor zouden uw vingers bekneld kunnen raken tussen
het wiel en het frame.
21. Meerder altijd geleidelijk vaart, indien u dit niet doet kunt u uit balans raken en uzelf of
anderen bezeren.
22. Voordat u gaat rijden controleert u altijd of de remmen nog goed functioneren.
23. Deze elektrische fiets met trapondersteuning wordt aangedreven door de hybride kracht van
een elektrische motor en menselijke kracht. De motor zal opstarten zodra het kettingwiel ¾
draait door de trappers. Vermijd het aanraken van het crankstel als u de fiets vast houdt.
24. De linker rem bedient de rem aan het voorwiel, de rechterrem bedient de rem aan het
achterwiel.

13
9. Accu en opladen
1. Oplaad temperatuur 0°C - 45°C, de werkingstemperatuur -20°C - 60°C. Bewaar de accu altijd
op een droge plaats.
2. Houd de accu uit de buurt van zuren, alkaline, water, open vuur, verwarmingen en
omgevingen met een hoge temperatuur.
3. Controleer bij het plaatsen van de accu of de polarisatie juist is, beschadig de accu niet, haal
de accu niet uit elkaar en veroorzaak geen kortsluiting.
4. Wanneer u de accu wilt opladen, gebruik dan altijd de meegeleverde adapter en oplader.
Laad de accu nooit langer op dan 6 uur. De stroom voor de oplader mag niet hoger zijn dan
2A.
5. Indien u de accu gedurende langere tijd niet gebruikt, bewaar deze dan in een droge en koele
omgeving en laad de batterij iedere twee maanden, twee uur op.
6. Laad de accu altijd op volgens de instructies in deze handleiding, de gebruiker is zelf
verantwoordelijk voor eventuele materiële of persoonlijke schade indien u dit niet doet.
7. Let op dat u de accu altijd oplaadt in een droge en koele omgeving, laad deze niet op in een
afgesloten ruimte waar het warm en vochtig is.
8. Wanneer u klaar bent het opladen van de accu, haalt u de oplader uit het stopcontact. Laat
de oplader nooit in het stopcontact zitten als deze niet aan het opladen is.
9. Verbind altijd eerst de accu met de oplader, doe daarna de oplader in het stopcontact.
Wanneer het opladen is voltooid, haalt u eerst de oplader uit het stopcontact en daarna
maakt u de oplader los van de accu.
10. Indien de indicator van de oplader niet meer werkt of de oplader raakt oververhit, waardoor
een vreemde geur ontstaat, haalt u onmiddellijk de oplader uit het stopcontact en de accu en
belt u ons service center.
11. Houd de accu altijd uit de buurt van vloeistof, beschadig of verander niets aan de accu,
hierdoor zal de garantie komen te vervallen.
12. We adviseren u de accu niet mee te nemen, als het niet anders kan zorgt u er dan voor dat
deze goed beschermd is.
13. Voorkom dat de accu volledig leeg raakt wanneer u deze gebruikt.
14. Haal de oplader niet elkaar of vervang geen onderdelen van de oplader, hierdoor zal de
garantie komen te vervallen.
15. Plaats of bewaar de accu niet op een plek waar deze zou kunnen vallen, hierdoor zou de accu
kunnen gaan lekken of oververhitten, met risico op een explosie of elektrische schok.

14
Opvouwen en vervoeren van de R200 E-Bike

15
Waarschuwingen en veiligheid
1. Rijd nooit op wegen waar dit niet
is toegestaan
2.Gebruik de fiets niet indien de
omstandigheden slecht zijn
3. Houd tijdens het rijden altijd
beide handen aan het stuur
4. Rijd nooit met uw fiets de trap af
of in de lift

16
Dagelijks onderhoud
1. Bewaar uw elektrische fiets altijd in een droge overdekte ruimte, zonder direct zonlicht en
niet in een natte of vochtige omgeving.
2. Voordat u gaat rijden, dient u altijd te controleren of alle schroeven en kleine onderdelen
nog stevig vast zitten, draai ze aan indien dit nodig is
3. Gebruik nooit alcohol, benzine, paraffine, aceton of enig ander bijtend chemisch
oplosmiddel.
4. De standaard kettingspanning is ≤ 10mm. Maak de moer van het achterwiel los, pas
de kettingspanning aan en maak de moer van het achterwiel weer vast. Wij raden u
echter aan, om het aanpassen van de kettingspanning over te laten aan een
gespecialiseerde fietsenmaker. Neem hiervoor contact op met ons service center.
5. Indien de schijfremblok and de remschijf piepen, moet de tussenliggende afstand
worden aangepast. Indien dit het probleem niet oplost, moeten de blokjes of de
schijf worden vervangen.
6. Gebruik een smeerspray om de schroeven en het inklapmechanisme van het frame te
behandelen, behandel de ketting, om de 3 maanden met een anti roest spray.
7. Indien de schokdemper niet meer goed functioneert of is beschadigd, moet deze
worden vervangen.
8. Spoel de e-bike niet af met water om schade te voorkomen aan interne elektrische
componenten en bedrading.
Onderdeel
Onderhoud
Rem
Functie controleren voor iedere rit om ongelukken door
remproblemen te voorkomen
Band
Conditie en spanning controleren. Voorkomen van een
klapband. Zachte banden gebruiken meer vermogen
Velg
Controleer de staat, verwijder vuil zodat de velg niet kapot
kan gaan of blokkeert
Schokdemper
Controleer de staat, reinig en smeer regelmatig zodat deze
goed functioneert
Versnelling
Controleer voor iedere rit
Kabels
Controleer of aansluitingen niet los of kapot zijn
Schroeven
Controleer de schroeven van de belangrijkste onderdelen of
deze niet los zitten en eraf vallen, draai indien nodig aan
Accu
Controleer de buitenkant, prestatie en bedrading regelmatig
voor een langere levensduur
Oplader
Controleer of het snoer, de input en output stekkers goed
functioneren
Smeren
Controleer of de assen en remlichten gesmeerd moeten
worden
Reiniging
Houd de oppervlakken van de fiets schoon

17
10. Technische specificaties
Kleur opties
Zwart/Blauw/Wit
Afmetingen uitgevouwen
1560x570x1110mm
Afmetingen opgevouwen
910x430x700mm
Zadelhoogte (vanaf de grond)
890-1100mm verstelbaar
Wielbasis
1045mm
Netto gewicht (excl. accu)
22.5kg
Rem systeem
Voor- en achter remschijf
Model
Bohlt T3
Band
Ø 20* 1.95 inch
Frame materiaal
Aluminium
Ophanging
Voorveer schokdemper
Accu installatie
Ingebouwd/anti diefstal slot/uitneembaar
Accu vermogen
36V/7.8Ah
Accu type
Lithium ion accu
Accu gewicht
1.8kg
Oplaad vermogen
2A max.
Oplaadtijd
± 3-5 uur
Energieverbruik
0.3~0.4 Wh per lading
Nominale input
100-240V 50/60Hz 2.0A
Nominale output
42V 2.0A
Levensduur accu
> 500 opladingen
Oplaad temperatuur
0°C-45°C

18
11. Probleem oplossen
Geen vermogen wanneer de
fiets aan staat
Geen vermogen
1. Controleer of de accu
goed is geïnstalleerd
2. Controleer of de accu
opgeladen moet worden
3. Controleer of de
verbindingen goed zijn
aangesloten
Bereik/Afstand onvoldoende
1. Accu is niet volledig
opgeladen
2. De band is te zacht
3. Vaak remmen/starten/te
veel gewicht tijdens het
rijden
4. Accu is “op”of heeft
verminderde capaciteit
door langdurig gebruik
5. Lage
omgevingstemperatuur
1. Controleer of de oplader
goed werkt
2. Controleer de banden
voor gebruik
3. Probeer niet onnodig veel
te remmen en optrekken
4. Vervang de accu
5. Dit is normaal
Accu kan niet worden
opgeladen
1. De oplader is
waarschijnlijk niet goed
aangesloten
2. Temperatuur van de accu
is te laag
3. Temperatuur van de accu
is te hoog
1. Controleer of de oplader
goed is aangesloten
2. Wacht tot de temperatuur
weer normaal wordt
3. Controleer de bedrading
in de accu
Display werkt niet
1. Geen vermogen
2. Adapter is kapot
3. Meter is kapot
1. Controleer de accu
2. Neem contact op met ons
3. service center voor een
vervanging
De motor werkt niet nadat
hij is aangezet
1. De rem staat aan
2. De meter is kapot
1. Controleer de remmen
2. Neem contact op met ons
service center voor een
vervanging

19
