Bond HYFP50086-2 User manual

Owner’s Manual
Item# 52137
Model# HYFP50086-2
28" BRENTLY GAS FIRE PIT
DANGER
WARNING
WARNING
WARNING
For outdoor use only.
Improper installation, adjustment, alteration, service or maintenance can cause injury or
property damage. Refer to the owner's information manual provided with this appliance.
For assistance or additional information consult a qualified installer, services agency or
the gas supplier.
FIRE OR EXPLOSION HAZARD
If you smell gas:
Shut off gas to the appliance.
Extinguish any open flame.
If odor continues, leave the area immediately.
After leaving the area, call your gas supplier
or fire department.
Failure to follow these instructions could
result in fire or explosion, which could cause
property damage, personal injury, or death.
Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance. An LP-cylinder not connected
for use shall not be stored in the vicinity of
this or any other appliance.
WARNING: If the information in this
manual is not followed exactly, a fire or
explosion may result causing property
damage,personal injury,or loss of life.
•
•
•
•
Installation and service must be performed
by a qualified installer, service agency,
or the gas supplier.
INSTALLER:
Leave this manual with the appliance.
CONSUMER:
Retain this manual for future reference.

WARNING
Before you assemble or operate this unit, please carefully read this entire manual. Failure to do so
may result in a re, explosion, injury or death.
SAFETY INFORMATION
Bond Manufacturing Co., Inc. | Page 2
•
•THIS UNIT IS INTENDED FOR OUTDOOR USE ONLY! This product shall be used outdoors, in a
ventilated space and shall not be used in any enclosed area.
•This unit is to be used with propane gas only! (sold separately)
•Do not attach a remote gas supply to this unit.
•Only use propane gas for this unit.
•Solid fuels shall not be burned in this appliance.
•
•LP GAS WARNING: Do not use any more than 1/4in depth lava rocks/pumice stones/LavaGlass®
above the bur
•If the propane gas tank is leaking gas, you may hear, see, or smell a hiss. Do the following:
e department for help.
•Applying too much propane may result in gas pooling and will not burn. Allow fresh air into the unit
so that the remaining gas may escape.
•
•Manifold pressure: 11 inch w.c. (2.74kPa).
•
•You must use a propane tank that has a collar to protect the gas valve.
•
•The tank system must be set up for vapor withdrawal.
•Discontinue use if any part of the propane tank is damaged. Rust and dents may be hazardous and
should be inspected by a gas supplier.
•
•
rocks/pumice stones/LavaGlass®could pop out and cause injury. Should any rocks pop out, discard
them.
•Always ensure that lava rocks/pumice stones/LavaGlass®are completely dry before use. Failure to
do so will cause them to crack or pop.
•Do not operate unit until all parts are fully assembled.
•Do not paint or color any part of this heating unit.
•Unit may be hot while in use, do not attempt to move it while in use.
•Never leave this heating unit unattended while in use.
•This unit is not intended for cooking.
•
•Keep a safe distance to avoid burning skin or clothing.
•Do not sit or rest hands or feet on this heating unit.
•
•Keep all electrical cords and fuel supply hose away from heated surfaces.
Use LP propane tanks with the following dimensions: diameter 12 in, height 18 in - capacity 20 lbs.
The installation of this unit must adhere to local codes or Propane Storage and Handling Code,
CSA B149.2.

1-866-771-2663 | Page 3
IF APPLICABLE:
• Allow heating item to cool completely before placing on lid.
• DO NOT use heating item while lid is installed. Always remove the lid while heating item is in use.
•Combustible material should not be within 60 inches of the top of the unit, or within 48 inches
around the entire unit.

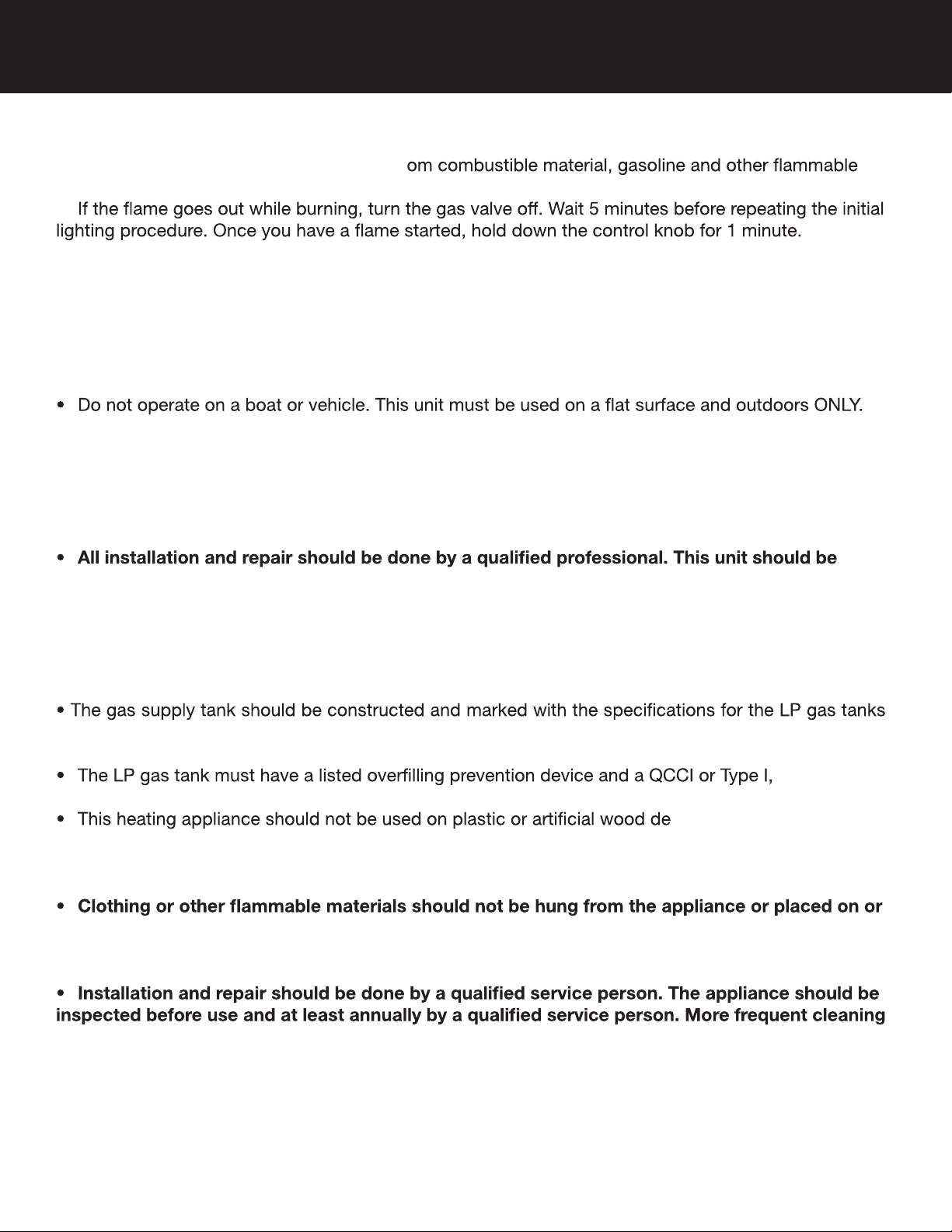

•Keep the appliance area clear and free fr
vapors and liquids.
•
•Do not add water into the unit.
•Do not operate unit if any part has been under water. Immediately call a qualied service
technician to inspect the appliance and replace any part of the control system and any gas
control that has been under water.
•Do not disconnect any part while unit is in use.
•Do not store a spare propane tank on or near this unit.
•If the heating unit is indoors, detach the propane tank and leave outdoors.
•Always remove protective cover before operating (if applicable).
•Do not set the protective cover over the unit until it is turned off and completely cooled down.
•Check for leaks after not using the unit for long periods of time.
•Children should never operate this unit. Children must be supervised while near this unit.
•Keep gas tank at least 5 feet away from unit when lit. (if external tank)
•Maximum gas supply:250 psi; Min. gas supply:10 psi.
inspected annually and cleaned regularly.
•Inspect all elements of this heating unit before each use. If there is damage, the burner must be
replaced.
•Keep the hose out from any pathways to eliminate any accidental damage. (if external tank)
•Be aware of the hazards of high temperatures and stay away from the unit to avoid any burns or
injury.
of the U.S. Department of Transportation or the National Standard of Canada CAN/CSA-B339, LP gas
tanks, spheres and tubes for Transportation of Dangerous Goods; and Commission.
gas tank connection.
cks.
•Children and adults should be alerted to the hazards of high surface temperatures and should
stay away to avoid burns or clothing ignition.
•Young children should be carefully supervised when they are in the area of the appliance.
near the appliance.
•Any guard or other protective device removed for servicing the appliance shall be replaced
prior to operating the appliance.
may be required as necessary. It is imperative that the control compartment, burners and
circulating airways of the appliance are kept clean.
(CGA791) LP

Only use the regulator and hose assembly provided with this unit. Replacement parts must be supplied
directly by Bond Manufacturing Co., Inc.
Inspect the burner before use of this unit. If the burner shows any kind of damage, do not operate
the appliance. For assistance with repair or replacement of the burner or any other parts, calls Bond
Manufacturing Co., Inc. at 1.866.771.2663.
NOTE: You must follow all steps to properly assemble this heating item. Make sure the gas
valve is turned “OFF” before assembling. Do NOT attempt to assemble without proper tools.
SAFETY INFORMATION

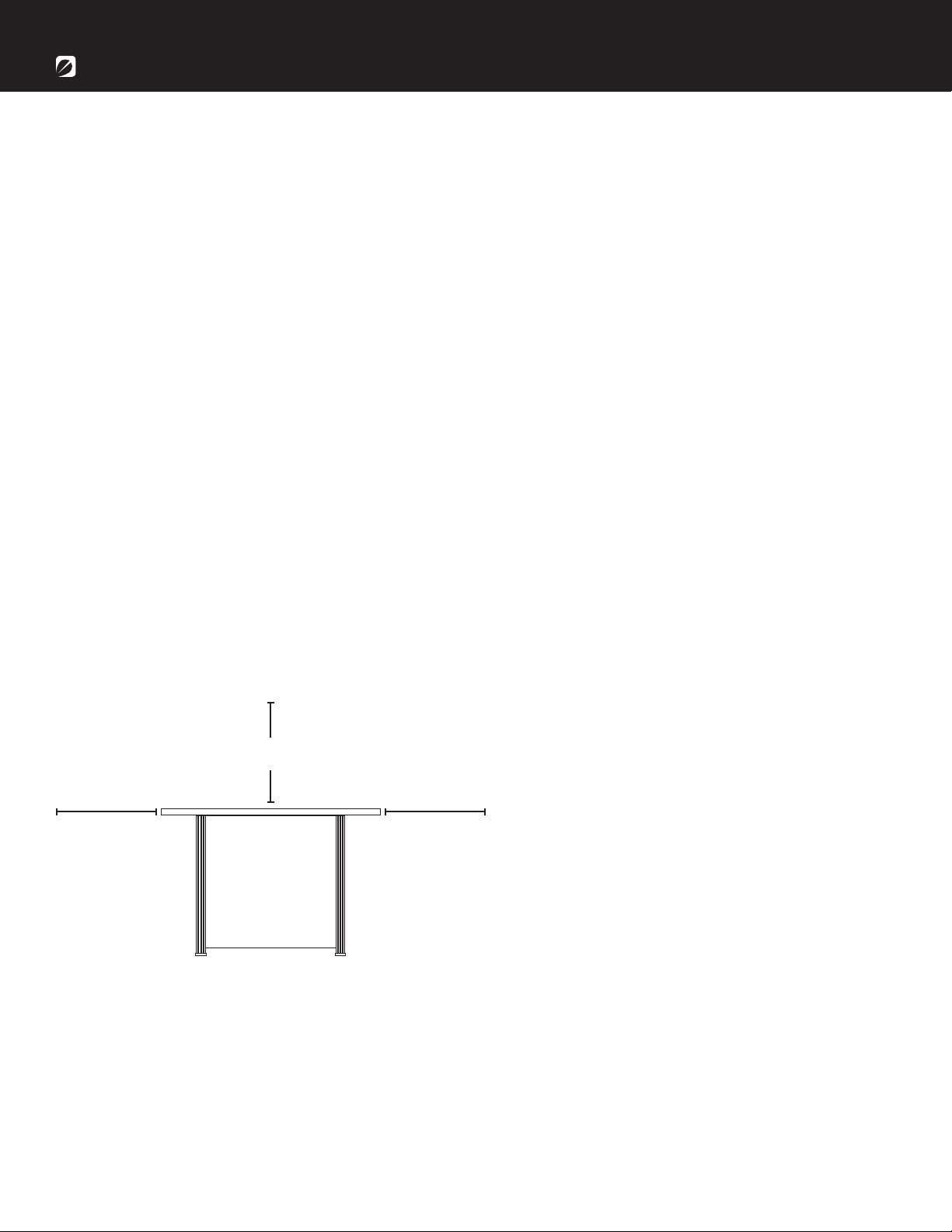

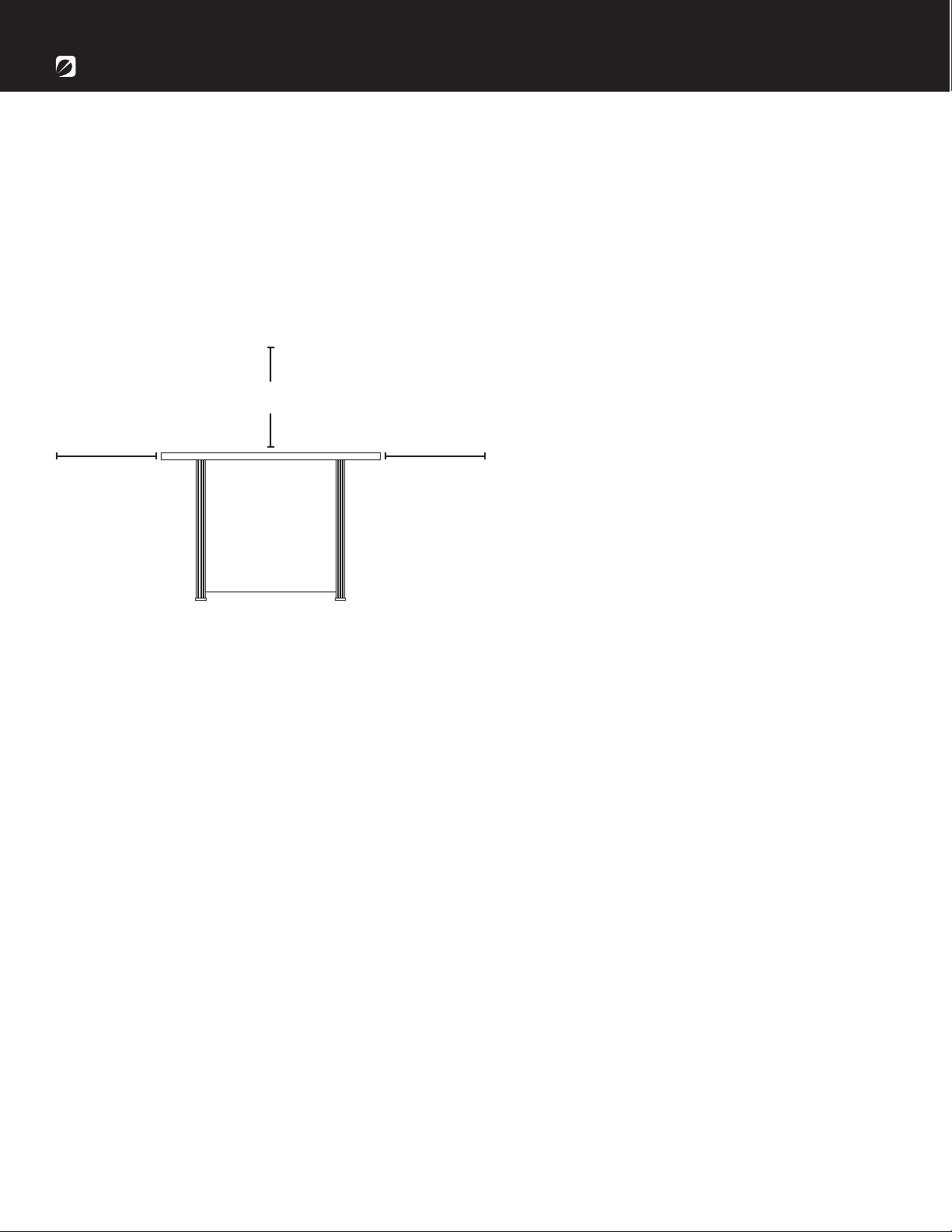

Min. Clearance
48 in. (121.9 cm)
Min. Clearance
60 in. (152.4cm)
Min. Clearance
48 in. (121.9 cm)
Bond Manufacturing Co., Inc. | Page 4
Combustible materials should not be within 60
inches of the top of the unit, or within 48 inches
around the entire unit.

1-866-771-2663 | Page 5

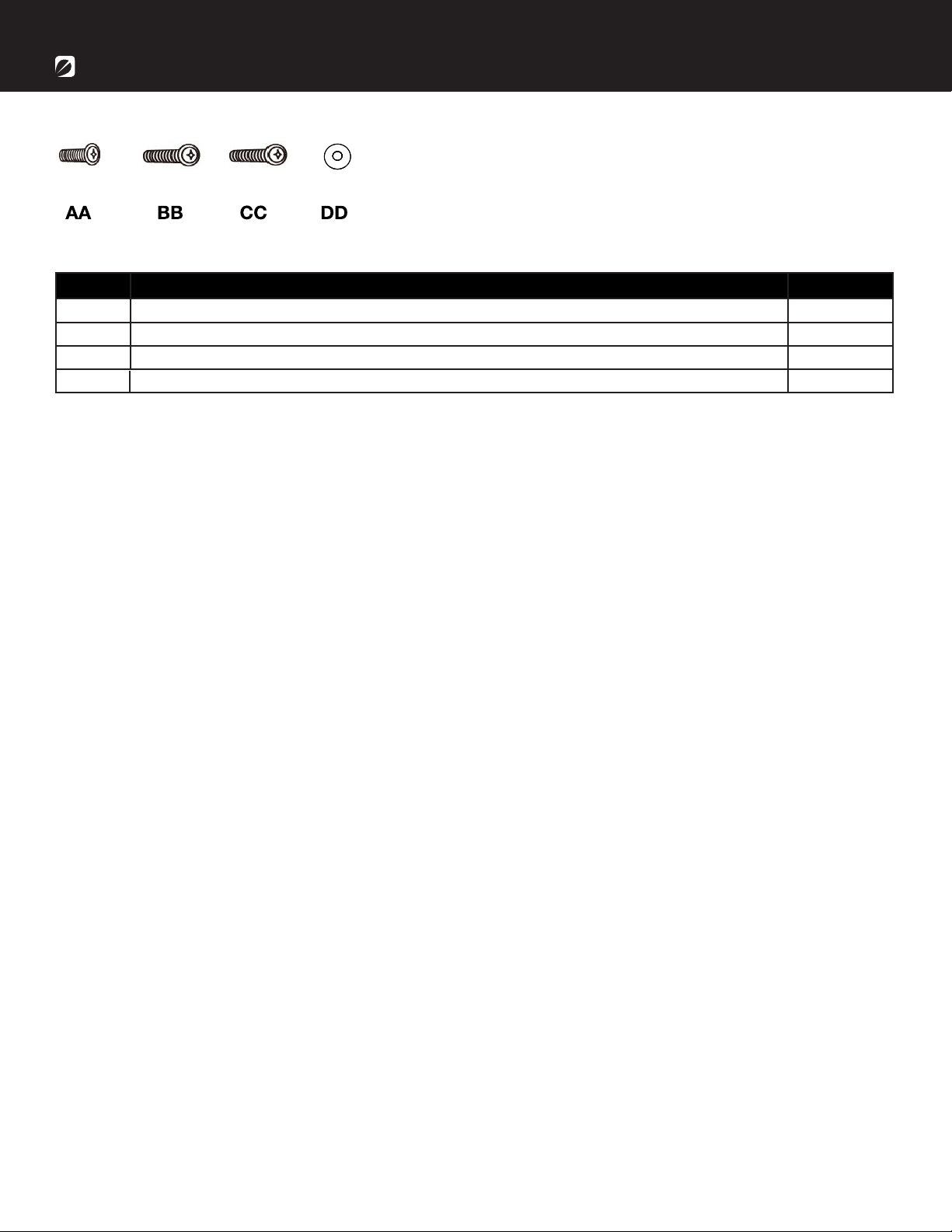

Item Description Qty
AA M6 x 12Screw 4
BB
CC
M6x 20 Screw 12
DD Washer
4
20
HARDWARE
Before beginning assembly of this product be sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part appears to be missing or damaged do
not begin assembly of this product and call customer service immediately.
Estimated assembly time: 30 minutes
Tools required for assembly (not included): Phillips Screwdriver
M6x 40Screw

Item Description Qty
A Lid 1
B Table Top 1
C Door 1
D Front Panel 1
E Side Panel 2
F Left Back Leg 1
H
I Right Back Leg 1
J
K
L
M
N
O
P
Q
CONTENTS
A
C
D
E
F
G
H
I
J
K
L
G Left Front Leg
Metal Stand 1
1
1
Protective Cover
Right Front Leg
Control Knob (preassembled)
Guard (preassembled)
Firebowl (preassembled)
Burner (preassembled)
Regulator Hose (preassembled)
1
1
1
1
1
1
Bond Manufacturing Co., Inc. | Page 6
Lava Rocks 2 boxes(6kg)
Q
B
M
N
O
P

1-866-771-2663 | Page 7
3. Attach the 2 side panels (E) and front panel (D)
to the legs using 12 pcs M6 x 20 screws (BB) and
12 pcs washers (DD) .
ASSEMBLY INSTRUCTIONS

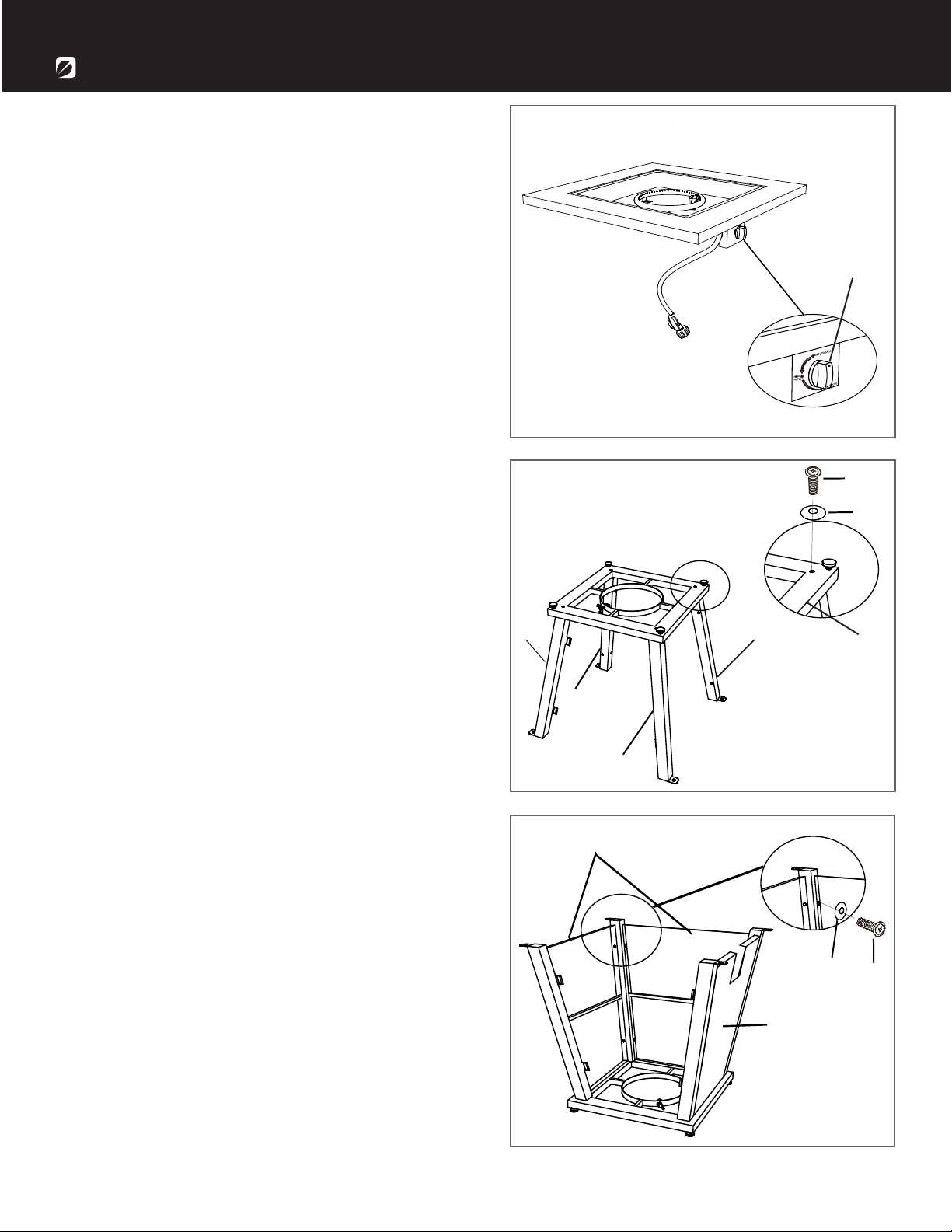

1. Check that the control knob (M) for the gas
supply system is turned to the “OFF” position
before starting any assembly.
2. Attach right front leg (H), right back leg (I), left
front leg (G) and left back leg (F) to the metal stand (J)
using 4 pcs M6 x 40 screws (CC) and 4 pcs washers
(DD).
G
H
IJ
DD
F
DD
D
E
BB
CC
M

ASSEMBLY INSTRUCTIONS
6.Insert the door (C) to the hole on the metal
stand (J) .

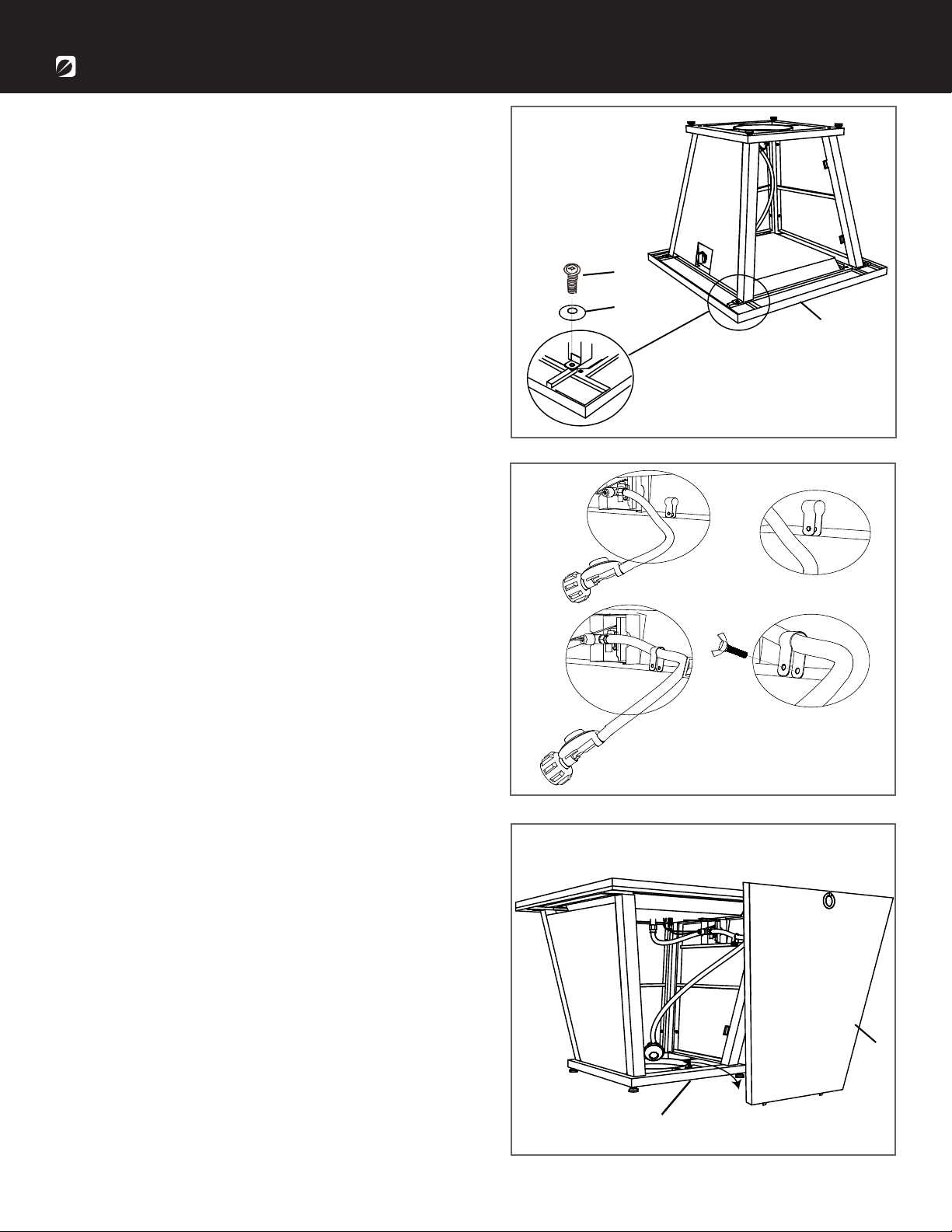

4. Attach steel base to the bottom part of the
table top (B) using 4pcs M6x12 screws (AA)
and 4 pcs washers (DD) .
B
AA
DD
Bond Manufacturing Co., Inc. | Page 8
C
J
5.Attach hose of regulator tightly to the bracket.

1-866-771-2663 | Page 9
7.Place propane gas tank (not included) into the
metal stand (J). Make sure the gas tank sits on the
metal stand (J) completely. Turn the preassembled
wing screw on the outer part of metal stand (J)
clockwise to secure the propane gas tank tightly.
CYLINDER VALVE
PRESSURE
RELIEF VALVE
BLEED-OFF
VALVE
BLACK COUPLING NUT
REGULATOR
turn clockwise to connect
turn clockwise
to reseal
8.Turn the cylinder valve on the tank clockwise to
close the propane tank. Attach the preassembled
regulator from the table top (B) to the cylinder valve
by turning the regulator coupling nut clockwise.
Make sure it is fastened securely and tighten
connections by hand only.
J
O
9.Pour the box of lava rocks (K) into the firebowl (O).
To ensure proper function, the guard (N) on this
burner (P) should be free of lava rocks at all times.
CAUTION
P
K
N
Always ensure that lava rocks/pumice stones/
LavaGlass® are completely dry before use. Failure
to do so will cause them to crack or pop.
Keep away from the unit and allow the unit to burn

Before performing a leak test, be sure that no sparks can occur and you are in a spacious outdoor
area. Connect the propane gas tank to the regulator and turn the valve on the unit to the “off”
position. Brush a soap and water mixture on all connections. Turn the gas supply on; if bubbles
occur on any connection there may be a leak. If you smell gas or a leak is discovered turn the
gas valve off, disconnect propane gas tank and do not use the appliance until the leak is
repaired.
Do not use the heating unit without inspecting the gas hose. If there are signs of wear or abrasion
you must replace the hose (if applicable). Pumice stones/lava rocks/LavaGlass®could pop up and
strike somebody’s face during the process of lighting this unit; stand away from the unit for the rst
20 minutes after igniting. Flame height should be a yellow/blue color between 2 - 10 inches in height.
OPERATION
Bond Manufacturing Co., Inc. | Page 10
Wait 50 minutes after extinguishing ame prior to placing a lid (if applicable) or protective cover on
heating item.
To Light
1.Make sure the control knob (M) is in the"OFF" position.
2.Open the door (C) and slowly open the valve on the propane gas tank by turning the knob
counterclockwise.
3.Close the door (C) on the body.
4.Push the ignition control knob in fully and rotate about 1/4 turn counterclockwise until a
click is heard, it may take several attemps to light the burner. Once lit, keep holding down
the control knob for 15 seconds.
5.If ignition doesn't occur within a few seconds,release the control knob (M) and rotate to
the"OFF" position. Wait for 5 minutes for gas to clear and then repeat the above lighting
instructions.
6.To adjust the flame, turn the control knob (M) either clockwise or counterclockwise
depending on whether you want to lower or raise the flame.
To Extinguish
1.Turn control knob (M) clockwise to the "HIGH" position; push and continue turning the
control knob (M) to the "OFF" position.
2.Close the cylinder valve on the propane gas tank if you don't intend to use it for a long time.

MAINTENANCE
1-866-771-2663 | Page 11
•Before performing any maintenance always disconnect propane gas tank.
•Keep the heating item free and clear from combustible materials.
•Visually inspect burner for obstructions and keep tank enclosure free and clear from debris.
•Use a soft brush to get rid of the mild stains, loose dirt and soil after the burner and pumice stones/
lava rocks/LavaGlass®are completely cooled down. Wipe down with a soft cloth.
•Harsh weather conditions may cause stubborn stains, discoloration and possibly rust pitting.
•Permanent damage may occur if powder or solvent comes in contact with painted or plastic
components on this heating unit.
•Keep the heating unit stored away from direct sunlight.
•If storing this unit inside, disconnect the propane gas tank from the gas valve.
•Not using manufacturer approved or supplied parts/accessories may result in a defective condition
and void the warranty of this heating unit.
•Always place lid (if applicable) or protective cover on heating item when not in use.
Store your product indoors during winter months. Avoiding extreme cold temperatures will
prevent from exposure damage.
•

TROUBLESHOOTING
Bond Manufacturing Co., Inc. | Page 12
Problem Cause Solution
Igniter pin and burner are wet Dry off with a soft cloth
Igniter battery is incorrectly inserted Check which direction the battery is
inserted
Igniter pin is broken Contact Bond Manufacturing Co.,Inc. for
a replacement part
Electrode wire is loose or disconnected Reconnect wire to the igniter box located
inside the fire pit behind the igniter box
Electrode wire is shorting between valve
and igniter pin
No gas flow Check that the gas tank isn’t empty
Regulator isn’t connected securely to the
tank
Tighten regulator connection to the gas
tank
Gas flow is obstructed Check all hoses for kinks and bends
Burner ports are clogged Turn all gas flow connections off. Insert
an opened paperclip (or similar item) into
each of the burner ports to clear them
out.
Flame is obstructed at burner ports
Regulator hose is kinked Straighten hose of all bends or kinks
No gas flow Check that the gas tank isn’t empty
Excess flow safety valve has been
activated
Turn the control knob to the ‘off’ posi-
tion. Close the tank valve and disconnect
propane gas tank. Turn the control knob
to ‘high’; wait 1 minute. Turn the control
knob back to the ‘off’ position. Recon-
nect propane gas tank. Light the fire unit
as indicated in the ‘To Light’ section of
this manual.
High or gusting winds Increase flame to ‘high’
No gas flow Check that the gas tank isn’t empty
Excess flow safety valve has been
activated
See ‘sudden drop in gas flow’ above
Heating unit won’t light
Burner won’t light
while using a match
Heating unit emits a lot
of black smoke
Sudden drop in gas
flow
Flame blows out easily
Contact Bond Manufacturing Co.,Inc. for
a replacement part
Check that all burner ports are free of
any small lava rocks/pumice stones/
LavaGlass®pieces

WARRANTY
The manufacturer warranty will be voided by, and manufacturer disclaims any responsibility for, the
following actions:
•Modication of the unit and/or components including the gas valve assembly.
•Use of any component part not manufactured or approved by Bond Manufacturing Co., Inc.
•Use and installation other than what is listed in this manual.
Please contact the manufacturer for replacement parts.
1-866-771-2663 | Page 13
This product has a one-year warranty against manufacturing defects in workmanship, or materials.

If you have any questions or concerns, please contact Bond Manufacturing Co., Inc. at the below
resources:
CONTACT
Co., Inc.
Bond Manufacturing Co., Inc. | Page 14
elp available in English and Spanish Monday - Friday,
Toll Free Phone [phone]-BOND (2663) |
8:00am - 4:30pm PST
Email customer[email protected]
Online www.bondmfg.com
H

1-866-771-2663 | Page 13
Guide d’utilisation
FOYER D'EXTÉRIEUR À GAZ BRENTLY, 71 CM (28 PO)
No de produit 52137
No de modèle HYFP50086-2
DANGER
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Pour un usage extérieur seulement.
RISQUE LIÉ AU MONOXYDE DE CARBONE
Cet appareil peut générer du monoxyde de
carbone, un gaz inodore. L’utilisation de
cet appareil dans un endroit fermé pourrait
causer la mort. N’utilisez jamais cet
appareil dans un endroit fermé comme une
caravane, une tente, une automobile ou une
maison.
Les installations, réglages, modifications, réparations ou entretiens incorrects présentent
des risques de dommages corporels ou matériels.
Consultez le guide d’utilisation fourni avec cet appareil. Pour obtenir de l’aide ou plus de
renseignements consultez un installateur qualifié, une agence d’entretien ou le fournisseur de gaz.
N’entreposez pas et n’utilisez pas d’essence ni
d’autres vapeurs ou de cet appareil ou de tout
autre appareil. Ne rangez pas de bouteille de
propane liquide non raccordée à proximité de cet
appareil ni de tout autre appareil.
L’installation et l’entretien doivent être
effectués par un installateur qualifié, une
agence d’entretien ou le fournisseur de gaz.
RISQUE D'INCENDIE OU D’EXPLOSION
Si vous sentez le gaz :
Fermez le gaz de l’appareil.
Éteignez toute flamme nue.
Si l’odeur persiste, quittez immédiatement la zone.
Après avoir quitté la zone, appelez votre fournisseur
de gaz ou le service d’incendie.
•
•
•
•
Ne pas suivre ces consignes pourrait entraîner un
incendie ou une explosion qui pourrait causer des
dommages matériels,une blessure corporelle ou la mort.
AVERTISSEMENT : Si vous ne suivez
pas exactement les informations dans ce
guide, un incendie ou une explosion peut
entraînerdes dommages matériels, une
blessure corporelle ou une perte de vie.
INSTALLATEUR :
Laissez ce guide avec l’appareil.
CONSOMMATEUR :
Gardez ce guide pour une utilisation ultérieure.

Bond Manufacturing Co.,Inc. | Page 16
Avant d’assembler ou d’utiliser cette unité, veuillez lire avec soin tout ce guide. L’omission de ce
processus peut entraîner un incendie, une explosion, une blessure corporelle ou la mort.
RENSEIGNEMENTS SUR LA SÉCURITÉ
AVERTISSEMENT
•
•CETTE UNITÉ EST CONÇUE UNIQUEMENT POUR UN USAGE EN PLEIN AIR! Ce produit doit
s’utiliser en plein air, dans un espace aéré, et ne doit pas être utilisé dans un espace fermé.
•On doit utiliser cette unité uniquement avec le gaz propane! (vendu séparément)
•N’attachez pas une source externe d’alimentation en gaz à cette unité.
•Utilisez uniquement le gaz propane avec cette unité.
•Les combustibles solides ne doivent pas être brûlés dans cet appareil.
entraîner une blessure.
•MISE EN GARDE POUR LE GPL : Ne dépassez pas une profondeur de 6,3 mm (1/4 po) de pierres
de lave/pierres ponces/Lava Glass®
•Si une fuite dans la bouteille de gaz propane est présente, vous pourriez entendre, voir ou sentir un
océdez comme suit : 1. Détachez la bouteille de gaz propane. 2. N’essayez pas de régler
le problème vous-même. 3. Communiquez avec votre fournisseur de gaz ou le service d’incendie pour
obtenir de l’aide.
•L’application de trop de propane peut entraîner une accumulation de gaz qui ne brûlera pas.
Permettez l’entrée d’air frais dans l’unité pour que le gaz qui reste puisse s’échapper.
•
•Pression d’admission : 11 pouces CE. (2.74 kPa)
•Employez des bouteilles de GPL avec les dimensions suivantes : diamètre de 30,5 cm (12 po),
•Il faut utiliser une bouteille de propane munie d’une bague de protection du robinet de gaz.
•NE remplissez PAS la bouteille à un niveau supérieur à 80 %.
•Le système d’alimentation de la bouteille doit assurer le retrait de vapeur.
•Cessez l’utilisation si une partie de la bouteille de propane est endommagée. La rouille et les bosses
peuvent être dangereuses et doivent être inspectées par un fournisseur de gaz.
•Ne brûlez rien d’autre que les matériaux fournis pour ce foyer de jardin.
•Écartez-vous de l’unité pendant les 20 premières minutes suivant l’allumage pour la première fois,
puisque les pierres de lave/pierres ponces/Lava Glass®pourraient en sauter et provoquer une
blessure. Si des pierres en sautent, jetez-les.
•Assurez-vous que les pierres de lave/pierres ponces/Lava Glass® soient complètement sèches
avant l’usage. Ne pas observer cela les fera fêler ou sauter.
•N’utilisez pas l’unité jusqu’à ce que toutes les pièces soient complètement assemblées.
•Ne peinturez ni teintez aucune partie de cet appareil de chauffage.
•L’unité peut être chaude pendant l’utilisation; n’essayez pas de la déplacer quand elle fonctionne.
•Ne laissez jamais cette unité de chauffage sans surveillance pendant l’usage.
•Cette unité n’est pas conçue pour la cuisson des aliments.
hauteur de 45,7 cm (18 po) - capacité £ 20.
L’installation de cette unité doit être conforme aux codes locaux ou Code de manutention et
d’entreposage du gaz, CSA B149.2.
•Gar e housse de foyer pour cette unité.
•Tenez-vous à une distance sécuritaire pour éviter la brûlure de la peau ou des vêtements.
•N’asseyez-vous ni reposez les mains ou les pieds sur cet appareil de chauffage.
•

1-866-771-2663 | Page 17
•Gar e housse de foyer pour cette unité.
•Tenez-vous à une distance sécuritaire pour éviter la brûlure de la peau ou des vêtements.
•N’asseyez-vous ni reposez les mains ou les pieds sur cet appareil de chauffage.
•Ne mettez jamais les mains ou les doigts sur la partie supérieure de cette unité pendant son usage.
•Gardez tout cordon électrique et le tuyau d’alimentation en gaz loin des surfaces chauffées.
•On ne doit pas tenir des matériaux combustibles dans une distance de moins de 1,52 m (60po) du
haut de l’unité, ou dans une distance de moins de 1,21 m (48 po) autour de l’unité en entier.
•Gardez l’ appareil propre et libre de matériaux combustibles , essence et autres vapeurs et liquides
commande pendant une minute.
•N’ajoutez pas d’eau dans l’unité.
•
Ne détachez aucune pièce pendant l’usage de l’unité.
•N’entreposez pas une bouteille de propane de rechange sur ou à proximité de cette unité.
•Si l’appareil de chauffage est à l’intérieur, détachez la bouteille de propane et laissez-la à l’extérieur.
•N’utilisez pas cette unité dans un bateau ou véhicule. Il faut opérer cette unité UNIQUEMENT sur
une surface plane à l’extérieur.
•Retirez toujours la housse protectrice avant l’utilisation (le cas échéant).
•Ne mettez pas la housse protectrice sur l’unité avant qu’elle soit arrêtée et complètement refroidie.
•Ne permettez jamais aux enfants d’utiliser cette unité. Il faut surveiller les enfants quand ils
sont à proximité de cette unité.
•Gardez la bonbonne de gaz à une distance d’au moins 1,5 m (5 pi) de l’unité quand elle est allumée.
(pour une bonbonne externe)
•Approvisionnement maximumen gaz:250 PSI; Approvisionnement minimumen gaz:10 PSI
Cette unité doit être inspectée annuellement et nettoyée de façon régulière.
•Il faut que les enfants et les adultes soient avertis des dangers des surfaces chaudes et qu’ils
se tiennent à une distance
•Il faut surveiller les jeunes enfants de près quand ils sont à proximité de l’appareil.
•Inspectez tous les éléments de cet appareil de chauffage avant chaque usage. S’il y a des
dommages, il faut remplacer le brûleur.
•Mettez le tuyau hors des chemins pour éliminer tout dommage accidentel. (pour une bonbonne
externe)
•Soyez conscient des dangers des températures élevées et tenez-vous loin de l’unité pour éviter des
brûlures ou blessures.
bouteilles de GPL du U.S. Department of Transportation (DOT) ou de la Norme nationale du Canada,
CAN/CSA-B 339, Bouteilles à gaz cylindriques et sphériques pour le transport des marchandises
dangereuses; et commission.
•La bouteille de GPL doit être munie d’un dispositif homologué de protection contre le remplissage
excessif et d’un raccord de bouteille de GPL QCCI ou de Type 1 (CGA791).
•On ne doit pas utiliser cet appareil de chauffage sur des terrasses
•N’utilisez pas l’unité si une partie a été submergée dans l’eau. Appelez immédiatement un technicien
commande de gaz ayant été immergée.

Bond Manufacturing Co., Inc. | Page 18
S’IL Y A LIEU :
• Permettez le refroidissement complet de l’appareil de chauffage avant de remettre la housse.
• N’utilisez PAS l’appareil de chauffage quand la housse est en place. Retirez toujours la housse
quand l’appareil de chauffage est utilisé.
Utilisez uniquement le régulateur et l’ensemble raccord-tuyau fournis avec cette unité. Les pièces de
rechange doivent être fournies directement par Bond Manufacturing Co., Inc.
Inspectez le brûleur avant l’utilisation de cette unité. Si le brûleur indique des signes de dommage
quelconque, n’utilisez pas l’appareil. Pour obtenir de l’aide avec la réparation ou le remplacement du
brûleur ou de toute autre pièce, appelez Bond Manufacturing Co., Inc. au 1.866.771.2663.
REMARQUE : Il vous faut suivre toutes les étapes pour assembler correctement cet appareil de
chauffage. Assurez-vous que le robinet de gaz est à la position ‘OFF’ (arrêt) avant l’assemblage.
N’essayez PAS de l’assembler sans les bons outils.
RENSEIGNEMENTS SUR LA SÉCURITÉ
l’entretien de l’appareil avant de faire fonctionner l’appareil.
• L’installation et la réparation doivent se faire par un technicien d’entretien qualié. L’appareil
doit être inspecté par un technician d’entretien qualié avant l’usage et au moins une fois
par an. Un nettoyage plus fréquent peut être nécessaire au besoin. Il faut garder propres le
compartiment de commande, les brûleurs et les voies de circulation d’air.
• Il faut remplacer tout revêtement de protection ou autre dispositif de sécurité enlevé pour
ou près de l’appareil.
• On ne doit pas suspendre des vêtements ou tout autre matériel inammable, ni les placer sur
Dégagement Min.
121.9 cm (48 po)
Dégagement Min.
121.9 cm (48 po)
Dégagement Min.
po
152.4cm (60 )
On ne doit pas tenir des matériaux combustibles
dans une distance de moins de 1,52 m (60 po) du
haut de l’unité, ou dans une distance de moins de
1,21 m (48 po) autour de l’unité en entier.

Vis M6 x 12
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. Si des pièces sont
manquantes ou endommagées, ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif: 30 minutes.
1-866-771-2663 | Page 19
Description
AA
12
BB
4
QUINCAILLERIE
Article Qté
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme.
CC
Vis M6 x 20
4
Rondelle 20
DD
Vis M6 x 40

Article Description Qté
A
Pierres de lave
B Plateau de table 1
C Porte 1
D Panneau avant 1
EPanneau latéral 2
F Pied arrière gauche 1
G
Pied avant droit 1
H
Pied arrière droit 1
I
Support en métal 1
CONTENU
Couvercle
K
Housse en PVC
L 1
M 1
N
Bouton de commande (préassemblé)
1
O 1
P
Foyer (préassemblé)
1
Q
Brûleur (préassemblé)
1
J
1
Dispositif de protection (préassemblé)
Bond Manufacturing Co., Inc. | Page 20
1Pied avant gauche
Tuyau du régulateur (préassemblé)
2 boîte(6kg)
A
C
D
E
F
G
H
I
J
K
L
Q
B
M
N
O
P
