Bosch Tronic 1000 T User manual

6721831855 (2021/03) DIV
hr Električnaakumulacijska
grijalica vode Upute za instalaciju i rukovanje . . . . . . 2
sl Hranilnik za toplo vodo Priročnikza montažoin
obratovanje . . . . . 23
sr,
cnrRezervoar za toplu vodu Uputstvozainstalacijui upotrebu . . . . . 44
el εξαενή ζεστού νερού Οδηγίε εγκατάσταση
και χρήση . . . . . 62
ro Rezervor de apă caldă
menajeră Instruciunideinstalare și de utilizare . . . . . 84
bg Бойлер за топла вода Ръководство за
монтаж и
експлоатация
. . . .106
hu Melegvíz-tároló Szerelési és kezelési
útmutató . . . . 129
en DHW tank Installation and
Operating Instructions . . . . 150
sq Depozitë uji të ngrohtë
për banesa Udhëzimet e instalimit dhe të përdorimit . . . . 171
pl Podgrzewacz
pojemnościowy c.w.u. Instrukcja montażu/ obsługi . . . . 189
mk Резервоар за топла
вода за домаќинства Упатство за инсталација и
користење
. . . . 213
Tronic 1000 T | Tronic 2000 T
TR1000/2000T 30/50/80/100/120...

2
Sadržaj
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
Sadržaj
1 Objašnjenje simbola i upute za siguran rad . . . . . . . . . .3
1.1 Objašnjenjesimbola . . . . . . . . . . . . . .. . . . . . . . . . .3
1.2 Opće sigurnosne upute . . . . . . . . . . . . . . . . . . . . . . .3
2 Norme, propisi i smjernice . . . . . . . . . .. . . . . . . . . . . . . .6
3 Podaci o uređaju. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .6
3.1 Izjava o usklađenosti . . . . . . . . . . . . . . . . .. . . . . . . .6
3.2 Upotreba u skladu s odredbama važećih
propisa . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .6
3.3 Opis spremnika tople vode . . . . . . . . . . . . . . . . . . . .6
3.4 Pribor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .6

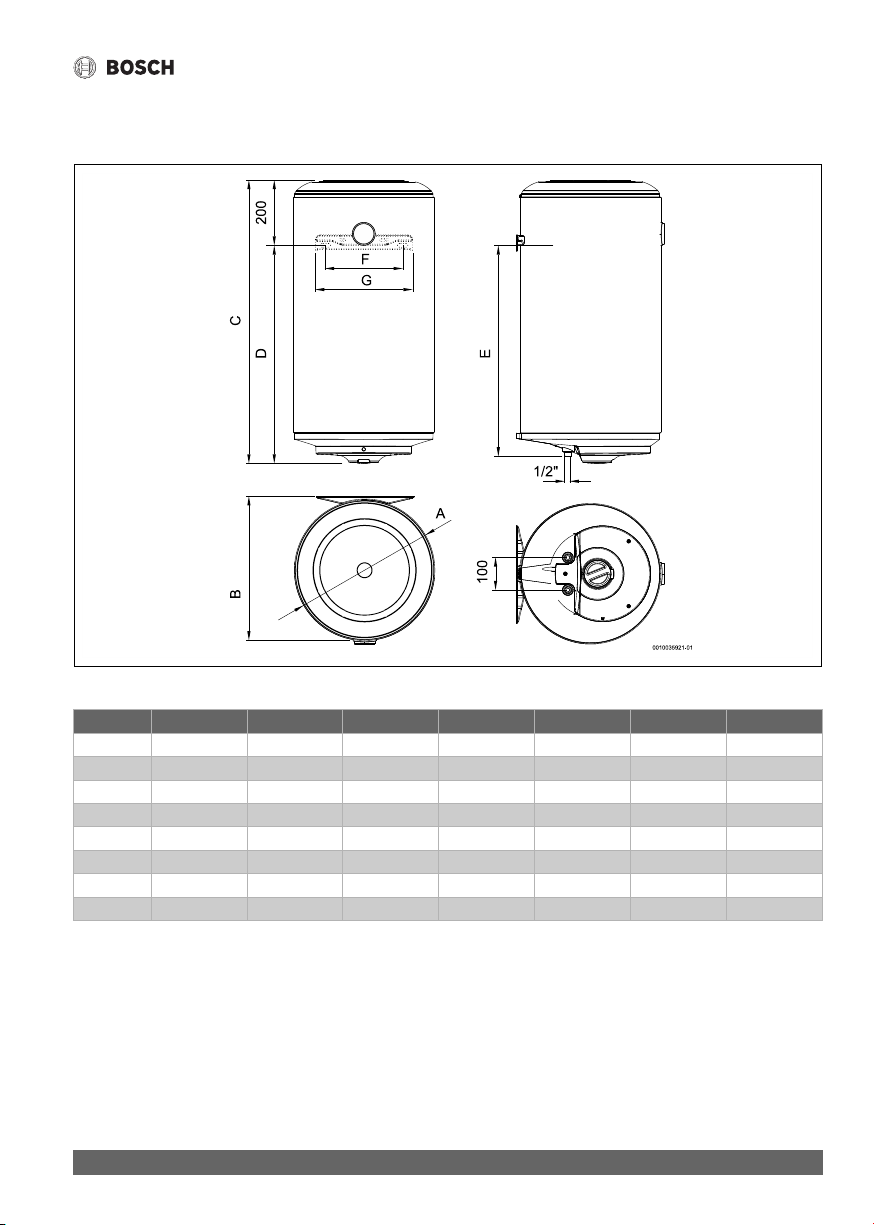

3.5 Dimenzije i minimalni razmaci. . . . . . . . . .. . . . . . . .7
3.5.1 Vertikalna instalacija . . . . . . . . . . . . . . . . . . . . . . . . .7
3.5.2 Horizontalna instalacija. . . . . . . . . . . .. . . . . . . . . . .8
3.6 Dizajn uređaja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.7 Prijevoz i skladištenje . . . . . . . . . . . . .. . . . . . . . . . .8
4 Upute za rukovanje . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .8
4.1 Upravljačko polje . . . . . . . . . . .. . . . . . . . . . . . . . . . .8
4.2 Prije puštanja uređaja u rad. . . . . . . . . . . .. . . . . . . .8
4.3 Uključivanje/isključivanje uređaja. . . . . . . . . . . . . . .9
4.4 Podešavanje temperature vode . . . . .. . . . . . . . . . .9
4.4.1 Vrste proizvoda bez regulatora temperature . . . . . .9
4.4.2 Vrste proizvoda s regulatorom temperature . . . . . .9
4.5 Aktivacija sigurnosnog ventila. . . . . . . . . . . . . . . . . .9
4.6 Pražnjenjeuređaja . . . . . . . . . . . . . . . .. . . . . . . . . 10
4.7 Pražnjenje uređaja nakon dugog razdoblja
neaktivnosti (duljeg od 3 mjeseca). . . . . . . . . . . . 10
4.8 Čišćenje poklopca uređaja . . . . . . . . . . . . . . . . . . 10
5 Instalacija (samo za ovlaštene servisere) . . . . . . . . . 10
5.1 Važne informacije. . . . .. . . . . . . . . . . . . . . . . . . . . 10
5.2 Odabir mjesta instalacije. . . . . . . . . . . . . . . . . . . . 11
5.3 Montaža spremnika tople vode . . . . . . . . . . . . . . . 11
5.4 Priključivanje vode. . . . . . . . . . . . . . . . . . . . . . . . . 12
5.5 Sigurnosni ventil . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6 Električni priključak (samo za ovlaštene
servisere) . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 13
6.1 Priključiti mrežni kabel . . . . . . . . .. . . . . . . . . . . . 13
6.2 Zamjena električnog priključnog kabela. . . . . . . . 13
7 Puštanje uređaja u rad . . . . . . . . . . . . . . . . . . . .. . . . . 13
8 Održavanje (samo za ovlaštene servisere) . . . . . . . . 14
8.1 Informacije za korisnike. . . . . . . . . . . . . . . . . . .. . 14
8.1.1 Čišćenje. . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . 14
8.1.2 Provjera sigurnosnog ventila . . . . . . . . . . . . . . . . 14
8.1.3 Sigurnosni ventil . . . . . . . . . . . . . . . . . . . . .. . . . . 14
8.1.4 Održavanje i popravak . . . . . . . . . . . . . . . . . . .. . 14
8.2 Periodičko održavanje. . . . . . . . . . . . . . . . . . . . . . 14
8.2.1 Provjera funkcija . . . . . . . . . . . . . .. . . . . . . . . . . . 14
8.3 Zaštitna anoda . . . . . . . . . . . . .. . . . . . . . . . . . . . . 14
8.4 Toplinska dezinfekcija . . . . . . .. . . . . . . . . . . . . . . 15
8.5 Sigurnosni termostat. . . . . . . . . . . . . . . . . . . . .. . 15
8.6 Ponovno pokretanje nakon održavanja. . . . . .. . . 16
9 Greške . . . . .. . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 17
10 Tehnički podaci . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . 18
10.1 Tehnički podaci . . . . . . . . . . . . . . . . . .. . . . . . . . . 18
10.2 Podaci o potrošnji energijeproizvoda . . . . . . . . . 19
10.3 Shema spajanja . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
11 Zaštita okoliša i zbrinjavanje u otpad .. . . . . . . . . . . . 22
12 Napomena o zaštiti podataka. . . . . . . . . . .. . . . . . . . . 22

3
Objašnjenje simbola i upute za siguran rad
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
1 Objašnjenje simbola i upute za siguran
rad
1.1 Objašnjenje simbola
Upute upozorenja
U uputama za objašnjenje signalne riječi označavaju vrstu i
težinu posljedica u slučaju nepridržavanja mjera za uklanjanje
opasnosti.
Sljedeće signalne riječi su definirane i mogu biti upotrijebljene
u ovom dokumentu:
OPASNOST
OPASNOST znači da će se pojaviti teške do po život opasne
ozljede.
UPOZORENJE
UPOZORENJE znači da se mogu pojaviti teške do po život
opasne tjelesne ozljede.
OPREZ
OPREZ znači da može doći do lakše ili umjerene tjelesne
ozljede.
NAPOMENA
NAPOMENA znači da može doći do materijalne štete.
Važne informacije
Ovim simbolom označene su važne informacije koje ne
predstavljaju opasnost za ljude ili stvari.
Daljnji simboli
tab. 1
1.2 Opće sigurnosne upute
HOpćenito
Ove upute za instalaciju odnose se na
vlasnika uređaja, kao i ovlaštene
tehničare za instalaciju plina, vode,
grijanja i električnog sustava.
 Prije korištenja pročitajte i sačuvajte
upute za rukovanje (uređaj, regulator
grijanja itd.).
 Pročitajte upute za instalaciju (uređaj
itd.) prije instalacije.
 Pridržavajte se uputa za siguran rad i
upozorenja.
 Pridržavajte se važećih nacionalnih i
regionalnih propisa, tehničkih pravila
i smjernica.
 Dokumentirajte izvedene radove.
HUpotreba u skladu s odredbama
važećih propisa
Uređaj je namijenjen za grijanje ili
skladištenje pitke vode. Pridržavajte se
svih propisa, smjernica i normi za pitku
vodu specifičnih za pojedinu zemlju.
Uređaj je potrebno instalirati u
zatvorenim sustavima.
Svaka drugačija upotreba smatra se
neprikladnom. Sve eventualne štete
nastale zbog neprikladne uporabe ne
mogu se pripisati proizvođaču.
HInstalacija
 Instalaciju smije provoditi isključivo
ovlašteni stručnjak.
Simbol Značenje
Korakradnje
Upućivanje na neko drugo mjesto u dokumentu
• Popis/stavka na popisu
–Popis/stavka na popisu (2. razina)

Objašnjenje simbola i upute za siguran rad
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
4
 Električna instalacija mora uključivati
vrijednost uređaja, omnipolarni
uređaj za isključivanje (zaštitni
prekidač, osigurač) u skladu s
važećim lokalnim pravilima o
instalaciji (diferencijalni zaštitni
prekidač od 30 mA i uzemljenje).
 Kad god je to primjenjivo, instalacija
uređaja i/ili električnog pribora mora
biti u skladu s normom IEC 60364-7-
701.
 Uređaj se mora instalirati u objektu u
kojem ne postoji rizik od smrzavanja.
 Uređaj je namijenjen za uporabu na
nadmorskoj visini do 3000 metara.
 Prije izvođenja električnih priključaka
potrebno je prvo izvesti hidrauličke
priključke, a zatim je potrebno
provjeriti nepropusnost.
 Tijekom instalacije isključite uređaj iz
struje.
HElektrični radovi
Električne radove smiju izvoditi samo
stručnjaci za elektroinstalacije.
Prije početka električnih radova:
 Mrežni napon isključiti svepolno s
električnog napajanja i osigurati od
nehotičnog ponovnog uključivanja.
 Osigurajte da je uređaj bez napona.
 Pripazite i na priključne planove
sljedećih dijelova instalacije.
HMontaža, modifikacije
 Montažuuređaja,kaoisvepromjeneu
pogledu njegove instalacije, može
izvršiti isključivo ovlašteni stručnjak.
 Nikad nemojte začepiti cijev za
odzračivanje sigurnosnog ventila.
 Odvodni vod sigurnosnog ventila
mora biti instaliran prema dolje na
mjestu bez mraza, a također mora
ostati otvoren za atmosferu.
 Tijekom grijanja može doći do
ispuštanja vode iz ispusne cijevi
sigurnosnog ventila.
HOdržavanje
 Održavanje smije provoditi isključivo
ovlašteni stručnjak.
 Uvijek isključite uređaj iz struje prije
provođenja radova održavanja.
 Korisnik je odgovoran za sigurnost i
ekološku sukladnost instalacije i/ili
održavanja.
 Upotrebljavajte isključivo originalne
rezervne dijelove.
 Ako je priključni kabel oštećen, mogu
ga zamijeniti isključivo proizvođač,
postprodajni servis proizvođača ili
stručnjaci koji su kvalificirani za
sprječavanje opasnih okolnosti.
HInspekcija i održavanje
Redovita provjera i održavanje
preduvjeti su za siguran i ekološki
neškodljiv rad sustava.

Objašnjenje simbola i upute za siguran rad
5
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
Preporučujemo da s proizvođačem
zaključite godišnji ugovor o kontrolnom
pregledu i održavanju.
 Radove smije izvoditi samo ovlašteni
stručni servis.
 Odmahsemorajuuklonitisviotkriveni
kvarovi.
Svaku situaciju koja ne odgovara
uvjetima opisanim u uputama, mora
ocijeniti odobreni stručnjak. U slučaju
odobrenja stručnjak će sastaviti popis
zahtjeva održavanja, koji će uzeti u obzir
trošenje dijelova i odgovarajuće radne
uvjete i norme te zahtjeve zemlje i
primjene.
HPredaja korisniku
Uputite korisnika prilikom predaje u
rukovanje i pogonske uvjete solarnih
instalacija.
 Objasniterukovanje- pritomposebno
naglasite sigurnosno relevantne
radnje.
 Ukažite na to da adaptaciju ili
održavanje i popravak smije izvoditi
samo ovlašteni stručnjak.
 Ukažite na nužnost inspekcije i
održavanja za siguran i ekološki
neškodljiv rad.
 Predajte korisniku na čuvanje upute
za instalaciju i uporabu.
HSigurnost električnih uređaja za
uporabu u kući i slične svrhe
Za izbjegavanje opasnosti od električnih
uređaja vrijede sljedeće norme prema
EN 60335-1:
„Ovaj uređaj mogu koristiti djeca od 8
godina i osobe sa ograničenim fizičkim,
osjetilnim ili mentalnim sposobnostima
ili nedostatkom iskustva i znanja samo
ako ih se nadzire ili ako su temeljito
upućeni u sigurno korištenje uređaja te
stoga razumiju moguće opasnosti koje
mogu nastati. Djeca se ne smiju igrati
uređajem. Čišćenje i održavanje od
strane korisnika ne smiju izvoditi djeca
bez nadzora.“
„Ako je vod mrežnog priključka oštećen,
nadomjestiti ga moraju proizvođač,
služba za korisnike ili neka druga
kvalificirana osoba, kako bi se izbjegle
opasnosti.“

Norme, propisi i smjernice
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
6
2 Norme, propisi i smjernice
Za instalaciju i pogon treba pridržavati sljedeće propise i
norme:
• odredbe za električnu instalaciju i za priključak na
električnu mrežu napajanja
• odredbe za električnu instalaciju i za priključak na mrežu za
daljinsko javljanje i radijsku mrežu
• Propisi i norme karakteristične za zemlju
3 Podaci o uređaju
3.1 Izjava o usklađenosti
Po konstrukciji i ponašanju u radu ovaj proizvod odgovara
europskim i nacionalnim standardima.
"CE" oznaka sukladnosti potvrđuje usklađenost
proizvodasa svim primjenjivim pravnimpropisimaEU,
koji predviđaju stavljanje te oznake.
Cjeloviti tekst EU-izjave o sukladnosti dostupan je na internetu:
www.bosch-climate.com.hr.
3.2 Upotreba u skladu s odredbama važećih
propisa
Uređaj je dizajniran za grijanje i skladištenje pitke vode.
Pridržavajte se svih propisa, smjernica i normi za pitku vodu
specifičnih za pojedinu zemlju.
Uređaj je potrebno instalirati u zatvorenim okruženjima.
Bilo koja drugačija uporaba nije sukladna s propisima.
Proizvođač ne preuzima nikakvu odgovornost za štete nastale
zbog neprikladne uporabe
3.3 Opis spremnika tople vode
• Emajlirani čelični spremnik u skladu je s europskim
normama.
• Izrađen je tako da izdrži visoki tlak.
• Vanjski materijal: čelični lim i plastika.
• Jednostavno rukovanje.
• Poliuretanski izolacijski materijal bez CFC-a.
• Magnezijeva galvanska anoda.
3.4 Pribor
Sl.1 Pribor
[1] Vijci (2x)1)
[2] Usadnica (2x)1)
[3] Galvanska izolacija (2x)1)
[4] Sigurnosni ventil (8 bar)
1) dostupni u nekim modelima (ovisno o tržištu)
0010031843-001
1
4
2
3

Podaci o uređaju
7
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
3.5 Dimenzije i minimalni razmaci
3.5.1 Vertikalna instalacija
Sl.2 Dimenzije u mm (vertikalna instalacija)
tab. 2
Uređaj A B C D E F G
...030.S.. 380 390 610 410 388 340 380
...050.S.. 386 396 863 663 641 340 380
...050... 445 452 622 422 407 240 300
...080.S.. 386 396 1122 922 899 340 380
...080... 445 452 821 621 606 240 300
...080...H.. 433 440 821 621 606 240 300
...100... 445 452 1023 823 808 240 300
...120... 445 452 1146 946 931 240 300

Upute za rukovanje
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
8
3.5.2 Horizontalna instalacija
Sl.3 Dimenzije u mm (horizontalna instalacija,
TR1000...H)
tab. 3
3.6 Dizajn uređaja
Sl.4 Dijelovi uređaja
[1] Spremnik
[2] Poliuretanski izolacijski sloj bez CFC-a
[3] Grijaći element
[4] Kontrolni i sigurnosni termostat
[5] Ulaz hladne vode½ muški
[6] Ispust tople vode ½ muški
[7] Galvanski izolator
[8] Magnezijeva anoda
3.7 Prijevoz i skladištenje
Uređaj je potrebno prevesti i uskladištiti na suhu lokaciju bez
mraza.
Prilikom rukovanja
Neispuštajteuređaj.
 Uređaj je potrebno prevoziti u originalnom pakiranju i
potrebno je služiti se prikladnim sredstvima prijevoza.
 Uređajsesmijeizvaditiizoriginalnog pakiranja tekkadje na
mjestu instalacije.
4Uputezarukovanje
4.1 Upravljačko polje
Sl.5 Upravljačko polje
[1] Indikator UKLJ.
[2] Regulator temperature (vrste proizvoda s regulatorom
temperature)
4.2 Prije puštanja uređaja u rad
OPREZ
Rizik od oštećenja uređaja!
 Prvo puštanje uređaja u pogon mora izvršiti stručni i
kvalificirani tehničar koji će klijentu dati sve informacije
potrebne za pravilno funkcioniranje.
NAPOMENA
Rizik od oštećenja uređaja!
 Nikad nemojte uključiti uređaj ako nema vode. Ovime se
može oštetiti grijaći element.
Uređaj A
...080... 350
...100... 495
1
2
3
4
5
6
8
7
0010032190-001

Upute za rukovanje
9
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
4.3 Uključivanje/isključivanje uređaja
Uključivanje
 Spojite uređaj na električni priključak vodeći pritom računa
da je propisno uzemljen.
Isključen
 Isključite uređaj izelektričnog priključka.
4.4 Podešavanje temperature vode
OPREZ
Opasnost od opeklina!
Opasnost od opeklina za djecu ili starije osobe.
 Uvijek rukom provjerite temperaturu vode.
Izlazna cijev tople vode može dosegnuti jednako visoke
temperature, stoga postoji opasnost od opeklina u slučaju
kontakta
tab. 4
Spremnik tople vode prestaje grijati kad voda dosegne
potrebnu temperaturu (indikator UKLJ. se isključuje).
Spremnik tople vode ponovno počinje grijati kada temperatura
vode padne ispod potrebne temperature (indikator UKLJ.
zasvijetli) i nastavlja grijati dok se ne dosegne postavljena
temperatura.
4.4.1 Vrste proizvoda bez regulatora temperature
 Temperatura ispuštanja vode tvornički je postavljena,
vidjeti tab. 9.
4.4.2 Vrste proizvoda s regulatorom temperature
 Temperatura ispuštanja vode može se podesiti na do 68 °C
putem regulatora temperature.
Povećavanje temperature
 Okrenite regulator temperature ulijevo.
Sl.6 Povećavanje temperature
Snižavanje temperature
 Okrenite regulator temperature udesno.
Sl.7 Snižavanje temperature
4.5 Aktivacija sigurnosnog ventila
Aktivirajte sigurnosni ventil jednom mjesečno kako biste
izbjegli kalcifikaciju sigurnosne opreme i osigurali da nije
začepljena.
Voda može kapati iz ispusta sigurnosnog ventila. Ispust
sigurnosnog ventila ne smije biti zatvoren.
 Ispraznite ispust sigurnosnog ventila u kanalizaciju.
Duljina vremena pri kojoj dolazi do
opeklina
Temperatura Stariji / djeca ispod
5godina
Odrasli
50 °C 2,5 minuta više od 5 minuta
52 °C manje od 1 minute 1,5 do 2 minute
55 °C Oko 15 sekundi Oko 30 sekundi
57 °C Oko 5 sekundi Oko 10 sekundi
60 °C Oko 2,5 sekundi Manje od 5 sekundi
62 °C Oko 1,5 sekundi Manje od 3 sekundi
65 °C Oko 1 sekunda Oko 1,5 sekundi
68 °C Manje od 1 sekunde Oko 1 sekunda

Instalacija (samo za ovlaštene servisere)
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
10
UPOZORENJE
Opasnost od opeklina!
Visoka temperature tople vode.
 Prije otvaranja sigurnosnog ventila otvorite slavinu za toplu
vodu i provjerite temperaturu vode uređaja.
 Pričekajte da se temperatura vode dovoljno snizi kako biste
izbjegli opekline i druga oštećenja.
Prije aktivacije sigurnosnog ventila,
 Isključite uređaj iz struje.
 Zatvorite zaporni ventil za vodu i otvorite slavinu za toplu
vodu.
 Otvorite sigurnosni ventil.

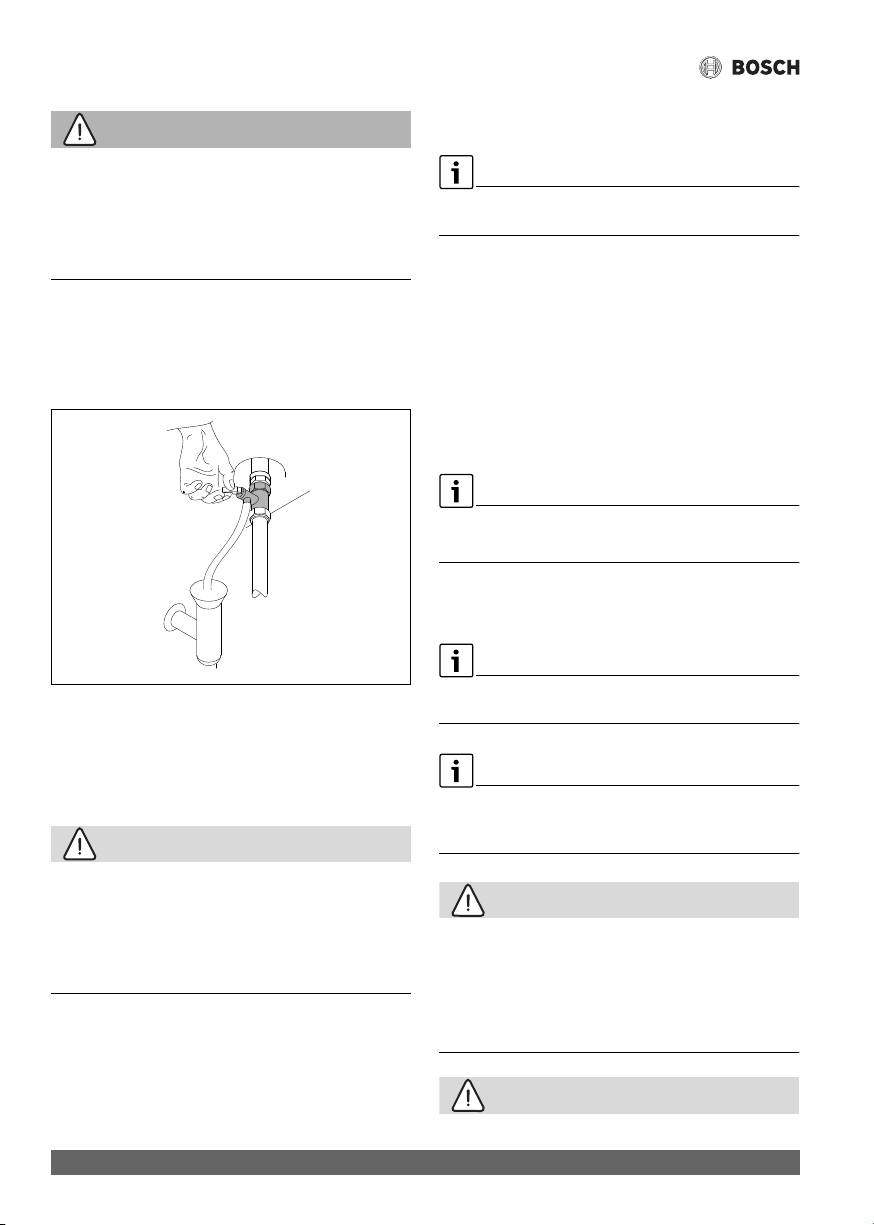

Sl.8 Otvaranje sigurnosnog ventila
 Provjerite radi li sigurnosni ventil ispravno.
 Otvorite zaporni ventil za vodu.
 Priključite uređaj u struju.
4.6 Pražnjenje uređaja
OPREZ
Opasnost od oštećenja imovine!
Ako postoji rizik od smrzavanja, voda unutar uređaja može
oštetiti dijelove.
 Postavite spremnik ispod uređaja za prikupljanje čitavog
volumena vode koja izlazi iz uređaja.
Isprazniteuređaj.
U slučaju opasnosti od smrzavanja,postupite na sljedeći način:
 Zatvorite zaporni ventil za vodu (sl. 13, [5]).
 Otvorite slavinu za vruću vodu.
 Otvorite sigurnosni ventil.
 Pričekajte dok se uređaj potpuno ne isprazni.
4.7 Pražnjenje uređaja nakon dugog razdoblja
neaktivnosti (duljeg od 3 mjeseca)
Vodu unutar uređaja potrebno je zamijeniti u slučaju
neupotrebe tijekom dužeg razdoblja (duljeg od 3mjeseca).
 Isključite uređaj iz struje.
 Potpuno ispraznite uređaj.
 Punite uređaj dok voda ne izađe iz svih slavina za toplu
vodu.
 Zatvorite slavine za toplu vodu.
Priključiteuređajustruju.
4.8 Čišćenje poklopca uređaja
 Čistite oplatu uređaja samo vlažnom krpom i s malo
sredstva za čišćenje.
Ne koristiti jaka ili nagrizajuća sredstva za čišćenje.
5 Instalacija (samo za ovlaštene servisere)
5.1 Važne informacije
Instalaciju, električne priključke i prvotno puštanje u pogon
smiju izvršiti isključivo stručne i kvalificirane osobe.
Kako biste osigurali pravilnu instalaciju i pravilan rad uređaja,
pridržavajte se propisa, tehničkih smjernica i važećih
nacionalnih i regionalnih uredbi.
OPREZ
Opasnost od oštećenja imovine!
Opasnost od nepopravljivog oštećenja uređaja.
 Uklonite uređaj iz ambalaže samo na mjestu instalacije.
 Pažljivo rukujte uređajem.
 Kadgodje toprimjenjivo,instalacijauređajai/ilielektričnog
pribora mora ispunjavati normu IEC 60364-7-701.
OPREZ
0010031646

Instalacija (samo za ovlaštene servisere)
11
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
Opasnost od oštećenja imovine!
Opasnost od oštećenja grijaćih elemenata.
 Prvo spojite vodu i napunite uređaj.
 Zatim spojite uređaj na električni priključaka vodeći pritom
računa da je uzemljen.
Svojstvo vode
Uređaj se upotrebljava za grijanje tople vode za kućanstvo u
skladu s odgovarajućim propisima. Uporaba sustava za
pripremuvode preporuča se u područjima s visokom razinom
tvrdoće vode. Da biste smanjili opasnost od kalcifikacije u
hidrauličkom krugu, parametri pitke vode moraju biti unutar
sljedećih granica.
tab. 5 Zahtjevi za pitku vodu
5.2 Odabir mjesta instalacije
OPREZ
Rizik od oštećenja uređaja!
Opasnost od oštećenja unutarnje i vanjske straneuređaja.
 Odaberite zid koji je dovoljno snažan za podupiranje
uređaja kada je spremnik pun.
Mjesto instalacije
 Pridržavajte se primjenjivih normi.
 Instalirajte uređaj isključivo na lokacijama na kojima sobna
temperatura ne pada ispod 0 °C.
 Nemojte instalirati uređaj na lokacijama na kojima
nadmorska visina prelazi 3000 m.
 Ako se uređaj instalira na lokaciji na kojoj sobna
temperatura premašuje 35 °C, pobrinite se da je prisutno
prikladno prozračivanje.
 Instalirajte uređaj blizu najčešće korištene slavine za toplu
vodu kako biste smanjili gubitak topline i vrijeme čekanja.
 Instalirajte uređaj na lokaciji na kojoj je moguće izvaditi
magnezijevu anodu tako da se može obaviti nužno
održavanje.
Područje zaštite 1
 Nemojte instalirati u području zaštite 1.
 Instalirajte uređaj izvan područja zaštite.
OPREZ
Opasnost od strujnog udara!
 Priključite uređaj na glavni izvor opskrbe naponom
(električna razvodna ploča) koristeći se električnim
kabelom sa žicom sa uzemljenjem.
Sl.9 Područje zaštite
5.3 Montaža spremnika tople vode
NAPOMENA
Opasnost od oštećenja imovine!
 Upotrebljavajte vijke i nosače čiji tehnički podaci
premašuju težinu uređaja s punim spremnikom i prikladni
su za odgovarajuću vrstu zida.
Vertikalna instalacija
Sl.10 Vertikalna instalacija
Zahtjevi za pitku vodu Jedinice
Tvrdoća vode, min. ppm
zrno/US galon
°dH
120
7,2
6,7
pH, min. – maks. 6,5 - 9,5
Provodljivost, min. – maks. µS/cm 130 - 1500
60 cm
60 cm
225 cm
0010031715-001

Instalacija (samo za ovlaštene servisere)
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
12
tab. 6
Horizontalna instalacija

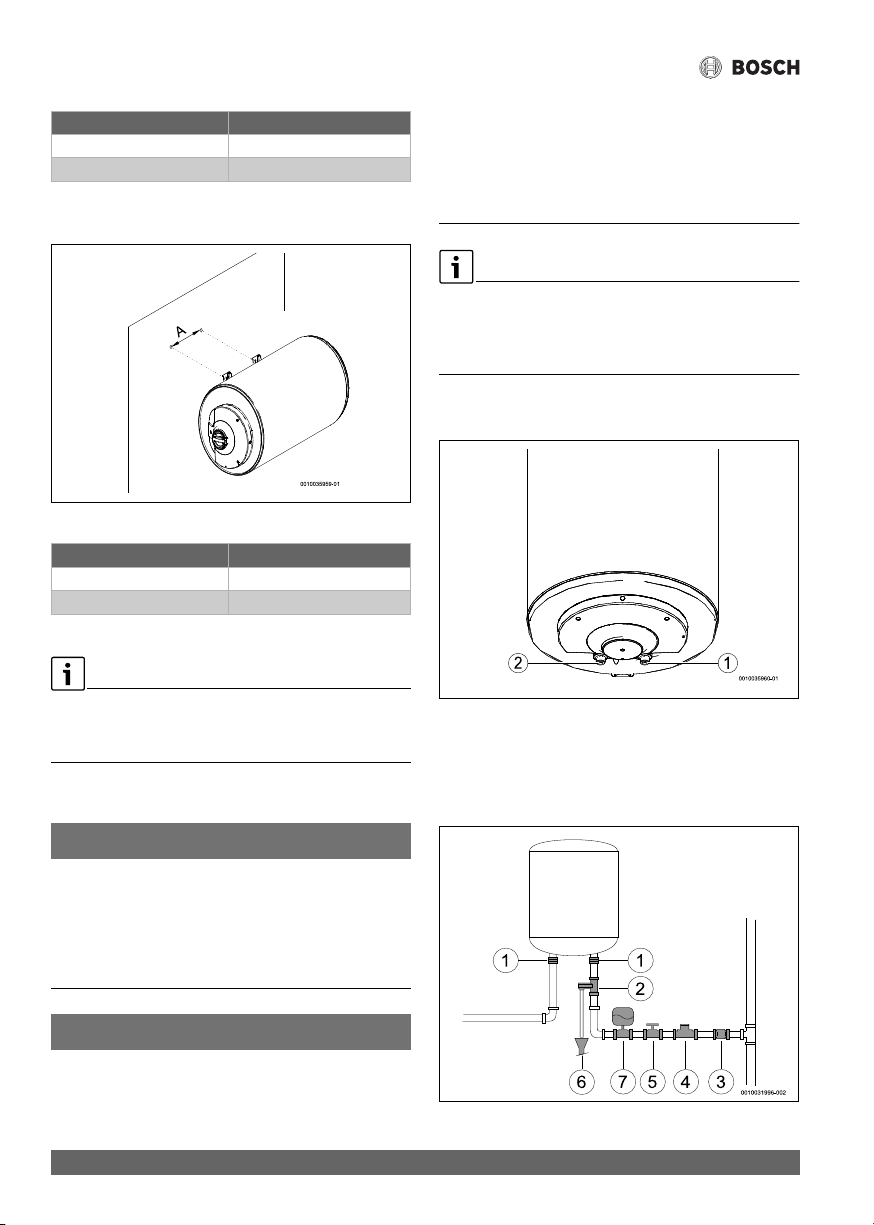

Sl.11 Horizontalna instalacija (TR1000...H)
tab. 7
Prilikom horizontalne montaže:
 uvjeritesedasuhidrauličnipriključci okomitii smješteni na
donjem dijelu uređaja.
5.4 Priključivanje vode
NAPOMENA
Opasnost od oštećenja imovine!
Opasnost od oštećenja od korozije na priključcima uređaja.
 Upotrebljavajte galvanske izolatore na vodenim
priključcima. Time se sprječavaju električne (galvanske)
struje između metala hidrauličkih priključaka, a time i
njihova eventualna korozija.
NAPOMENA
Opasnost od oštećenja imovine!
 Instalirajte filter u ulaz vode na lokacijama na kojima voda
predstavlja suspendiranu tvar.
 U slučaju upotrebe PEX cijevi instalirajte termostatsku
regulaciju u izlaznu cijev uređaja. Navedeno se mora
prilagoditi da odgovara performansama korištenog
materijala.
 Korištene cijevi moraju biti dizajnirane za 10 bara (1 MPa) i
100 °C.
Preporuka:
 Isperitesustavprijeinstalacijejerprisutnostčesticapijeska
može uzrokovati smanjenje protoka i posljedično
ograničenje, te potpuno začepljenje.
 Uvjerite se dasu cijevi za hladnu i toplu vodu pravilno
označene kako ne bi došlo do zabune.
Sl.12
[1] Ulaz hladne vode (desna strana)
[2] Ispust tople vode (lijeva strana)
 Koristite se prikladnim priključnim priborom za hidraulički
priključak uređaja.
Sl.13
Uređaj A
Standardna vrsta promjera 240
Tanka vrsta promjera 340
Uređaj A
...80... 350
...100... 495

Električni priključak (samo za ovlaštene servisere)
13
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
[1] Galvanska izolacija
[2] Sigurnosni ventil
[3] Nepovratni ventil
[4] Redukcijski ventil
[5] Zaporni ventil
[6] Priključak za drenažu
[7] Ekspanzijska posuda
Kako biste izbjegli probleme uzrokovane iznenadnim
promjenama tlaka u opskrbnom sustavu, preporuča se
montaža ventila za provjeru u toku ispred uređaja.
Ako postoji opasnost od smrzavanja:
 Isključite uređaj iz struje.
Odzračiteuređaj(poglavlje 4.6).
5.5 Sigurnosni ventil
 Instalirajte sigurnosni ventil u ulaz vode uređaja.
UPOZORENJE
Opasnost od oštećenja imovine!
 Nikad nemojte zatvoriti ispust sigurnosnog ventila.
 Nikadnemojteinstaliratipribor između sigurnosnog ventila
i priključka hladne vode (s desne strane) električnog
spremnika tople vode.
Ako vodeni tlak premaši 80% maksimalne dopuštene
vrijednosti:
 instalirajte redukcijski ventil (sl. 13, [4]). Sigurnosni ventil
uvijek se aktivira kad vodeni tlak uspremniku premaši
8 bara (± 1 bara), a ispusnu vodu zatim treba ispustiti
 ugradite ekspanzijsku posudu (sl. 13, [7]) da biste
spriječili tako često otvaranje sigurnosnog ventila.
Zapremnina ekspanzijske posude mora odgovarati 5%
zapremnine uređaja.
6 Električni priključak (samo za ovlaštene
servisere)
Opće upute
OPASNOST
Opasnost od strujnog udara!
 Prije svih radova na uređaju prekinite napajanje naponom.
Svi regulacijski, upravljački i sigurnosni uređaji tvornički se
priključuju i isporučuju spremni za pogon.
UPOZORENJE
Udar munje!
 Uređaju razdjelnojkutiji mora imati zasebanpriključakibiti
osiguran putem zaštitne strujne sklopke 30 mA i zaštitnim
vodičem. U područjima čestih udara munja treba dodatno
ugraditi gromobran.
6.1 Priključiti mrežni kabel
Električni priključak mora se ugraditi sukladno službenim
propisima za električne uređaje u stambenim objektima.
 Mora postojati zaštitni vod.
 Upotrijebite za priključak na struju utičnicu sa zaštitnim
vodičem.
6.2 Zamjena električnog priključnog kabela
Ako je priključni kabel oštećen, potrebno ga je zamijeniti
originalnim rezervnim dijelom.
 Iskopčajte priključni kabel iz utičnice.
 Otpustite vijke preklopa.
 Otpustite sve priključke priključnog kabela.
 Uklonite kabel za napajanje i zamijenite ga novim.
 Ponovno spojite sve priključke.
 Zategnite priključke preklopa.
 Ukopčajte priključni kabel u utičnicu.
 Provjerite radi li ispravno.
7 Puštanje uređaja u rad
 Provjerite je li spremnik tople vode ispravno instaliran.
 Otvorite ventile za vodu.
 Otvorite sve slavine za toplu vodu i u potpunosti odzračite
linije vode.
 Provjerite nepropusnost svih priključaka i napunite
spremnik.
 Priključite spremnik tople vode na opskrbu naponom.
 Uputite klijenta u funkcioniranje i rad ovog spremnika tople
vode.

Održavanje (samo za ovlaštene servisere)
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
14
8 Održavanje (samo za ovlaštene
servisere)
Pregled, održavanje i popravci
 Preglede, održavanje i popravke smiju vršiti isključivo
stručne i ovlaštene osobe.
 Koristite samo originalne rezervne dijelove proizvođača.
Proizvođač neće prihvaćati nikakvu odgovornost za štetu
nastalu korištenjem rezervnih dijelova koje proizvođač nije
isporučio.
Preporuka za klijenta: Provjere prilikom održavanja.
 Uređaj bi jednom godišnje trebao servisirati stručni i
ovlašteni tehničar kako bi se održala ekonomičnost,
sigurnost i pouzdanost uređaja.
8.1 Informacije za korisnike
8.1.1 Čišćenje
 Nemojte upotrebljavati abrazivna i kaustična sredstva za
čišćenje ili sredstva za čišćenje koja sadrže otapala.
 Upotrebljavajte meku krpu za čišćenje vanjskog dijela
uređaja.
8.1.2 Provjera sigurnosnog ventila
 Provjerite curi li tijekom grijanja voda iz cijevi za
odzračivanje sigurnosnog ventila.
 Nikad nemojte začepiti cijev za odzračivanje sigurnosnog
ventila.
8.1.3 Sigurnosni ventil
 Ručno otvorite sigurnosni ventil najmanje jednom
mjesečno (sl. 8).
OPREZ
Opasnost od ozljede ili materijalne štete!
 Pobrinite se da voda koju ispušta sigurnosni ventil ne
predstavlja opasnost za ljude ili imovinu.
8.1.4 Održavanje i popravak
 Klijent je odgovoran osigurati redovito održavanje i
ispitivanje koje vrši servis ili odobreni stručnjak.
8.2 Periodičko održavanje
OPREZ
Opasnost od ozljede ili materijalne štete!
Prije započinjanja bilo kakvog održavanja:
 Isključite električno napajanje.
 Zatvorite zaporni ventil za vodu.
 Upotrebljavajte isključivo originalne rezervne dijelove.
Naručiterezervnedijeloveizkataloga rezervnih dijelova za
ovaj uređaj.
 Tijekom održavanja zamijenite uklonjene zglobove novima.
8.2.1 Provjera funkcija
 Provjerite funkcioniraju li pravilno sve komponente.
OPREZ
Opasnost od oštećenja imovine!
Opasnost od oštećenja premaza od emajla.
 Nikad nemojte čistiti emajliranu unutrašnjost uređaja
sredstvima za uklanjanje kamenca. Nisu potrebni nikakvi
dodatni proizvodi za zaštitu premaza od emajla.
8.3 Zaštitna anoda
Uređaj je zaštićen od korozije magnezijevom anodom u
spremniku.
Magnezijeva anoda pruža osnovnu zaštitu od potencijalnog
oštećenja emajla.
Preporučujemo prvu provjeru godinu dana nakon puštanja u
pogon.
NAPOMENA
Opasnost od korozije!
Zapuštanje anode može uzrokovati nastanak uranjenog
oštećenja od korozije.
 Ovisno o svojstvu vode na lokaciji, provjerite anodu svake
godine ili svake dvije godine i po potrebi je zamijenite.
Zabranjeno je puštanje u pogon uređaja bez instalirane
magnezijeve anode.
Bez ove zaštite uređaj nije obuhvaćen jamstvom proizvođača.
 Isključite prekidač za zaštitu od struje kvara uređaja.
 Prije započinjanja bilo kojih radova, uvjerite se da uređaj
nije priključen na struju.
 Potpuno ispraznite uređaj (poglavlje 4.6).
 Otpustite vijke na poklopcu uređaja i uklonite ga.

Održavanje (samo za ovlaštene servisere)
15
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
 Isključite priključne kabele iz termostata.
 Otpustite pričvrsne vijke prirubnice [1].
 Uklonite prirubnicu [2].
 Provjerite magnezijevu anodu [3] i po potrebi je zamijenite.

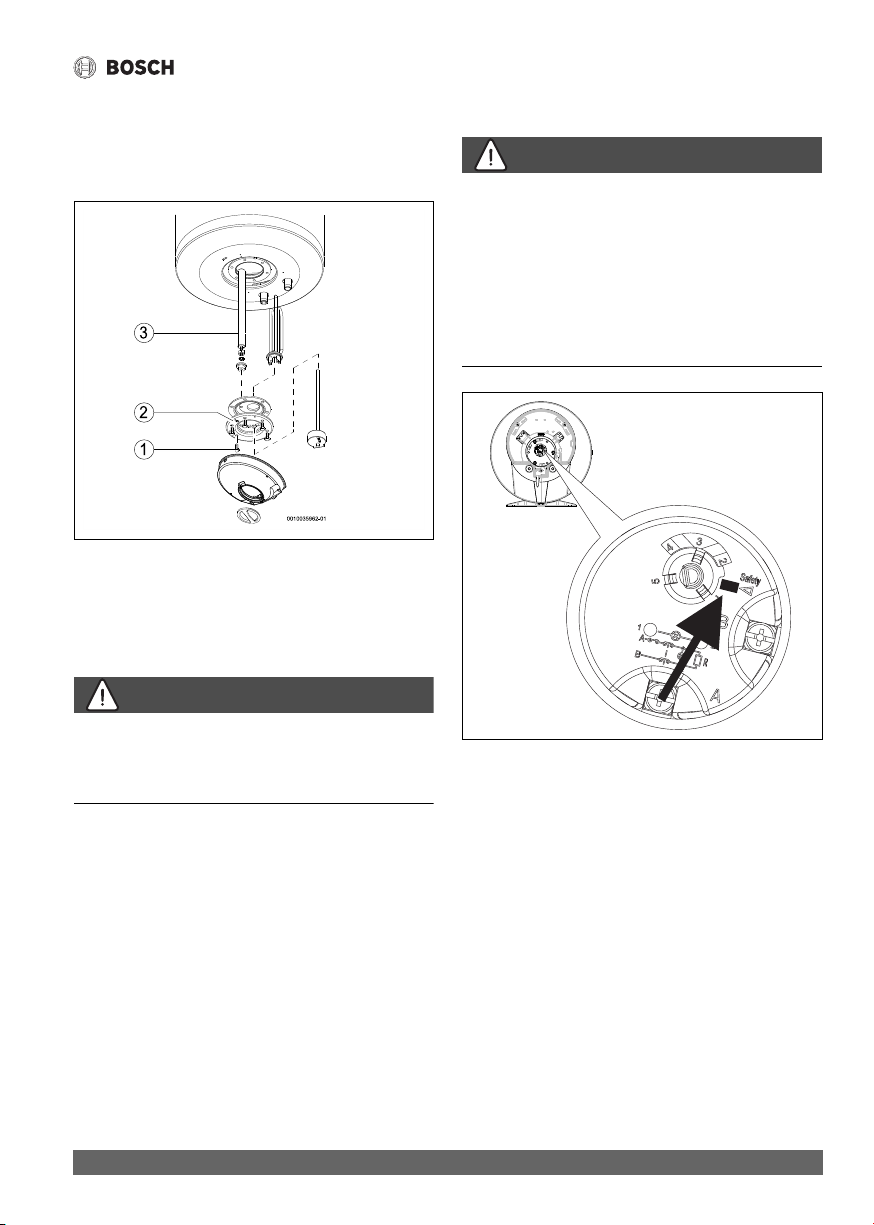

Sl.14 Pristup unutrašnjosti i identifikacija dijelova
[1] Pričvrsni vijci prirubnice
[2] Prirubnica
[3] Magnezijeva anoda
8.4 Toplinska dezinfekcija
OPASNOST
Opasnost od opeklina!
Tijekom redovitog čišćenja topla voda može uzrokovati teške
opekline.
 Provedite ove mjere izvan uobičajenog radnog vremena.
 Zatvorite sve slavine za toplu vodu.
 Upozorite sve članove kućanstva na opasnost od opeklina.
 Podesite termostat na maksimalnu temperaturu, okrećite
regulator temperature ulijevo dok se ne zaustavi (sl. 6)
 Pričekajte da se indikator UKLJ. isključi.
 Otvorite sve slavine za toplu vodu, počevši od slavine
najbliže spremniku tople vode, neka se čitav volumen tople
vode ispušta najmanje 3 minute.
 Zatvorite slavine za toplu vodu i postavite termostat na
uobičajenu radnu temperaturu.
8.5 Sigurnosni termostat
Uređaj je opremljen automatskom sigurnosnom opremom. Ako
iz bilo kojeg razloga temperature vode u uređaju premaši
sigurnosnu granicu, ova naprava isključuje napajanje uređaj
čime se sprječava potencijalna nesreća.
OPASNOST
Opasnost od strujnog udara!
Termostat mora ponovno pokrenuti isključivo ovlaštena osoba!
Ovu napravu potrebno je ponovno pokrenuti ručno i to tek
nakon što se otkloni problem koji je uzrokovao njenu aktivaciju.
Za ponovno pokretanje naprave:
 Isključite uređaj iz struje.
 Otpustite vijke na poklopcu uređaja i uklonite ga.
 Provjerite električne priključke.
 Pritisnite upravljačko polje na sigurnosnoj opremi.
Sl.15 Sigurnosni termostat (Tronic 1000T)

Održavanje (samo za ovlaštene servisere)
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
16

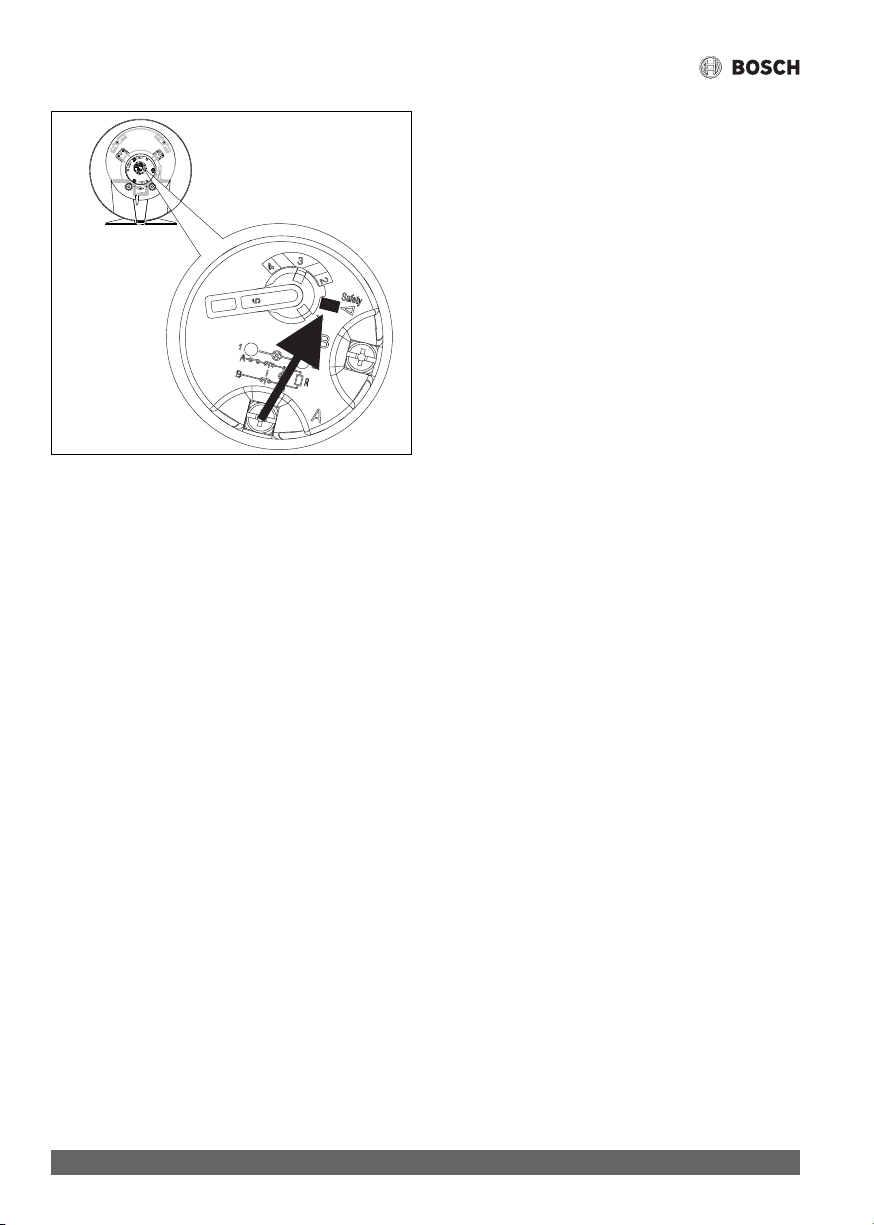

Sl.16 Sigurnosni termostat (Tronic 2000T)
8.6 Ponovno pokretanje nakon održavanja
 Pritegnite sve vodene priključke i provjerite njihovu
nepropusnost.
Uključiteuređaj.

Greške
17
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
9Greške
OPASNOST
Opasnost od strujnog udara!
 Isključite opskrbu naponom prije provođenja bilo kakvih
radova na uređaju.
 Ugradnju, instalaciju i održavanje smije vršiti isključivo
stručna i kvalificirana osoba.
U sljedećoj su tablici opisana rješenja eventualnih problema
(radnje smiju provoditi isključivo kvalificirani stručnjaci).
tab. 8 Greške
Problem Uzrok Rješenje
Hladna voda Jako vruća voda Nedovoljno kapaciteta Kontinuirano curenje vode iz sigurnosnog ventila Voda boje hrđe Voda neugodnog mirisa Zvukovi u spremniku tople vode
XPrenapon ili se aktivirao sigurnosni prekidač
(previsoka snaga).
 Provjerite je li električni priključak na koji je
uređaj spojen dovoljan za opskrbu naponom.
X X Termostat je postavio neispravnu temperaturu.  Podesite termostat.
XAktivirano je sigurnosno isključivanje termostata.  Zamijenite termostat ili instalirajte novi.
X Neispravan grijaći element.  Zamijenite grijaći element.
XNeispravan rad termostata.  Zamijenite termostat ili instalirajte novi.
X X X X Kamenac na uređaju i/ili sigurnosnom sklopu.  Uklonite kamenac.
 Po potrebi zamijeniti sigurnosni sklop.
XX XTlak vode u sustavu.  Provjerite tlak vode u sustavu.
 Po potrebi instalirajte graničnik tlaka.
X X Kapacitet vodovodne mreže  Provjerite cjevovod.
XKorozija spremnika tople vode.  Ispraznite spremnike tople vode i provjerite ima
li znakove korozije na unutarnjoj stijenci.
 Zamijenite magnezijevu anodu.
X Kontaminacija bakterijama.  Ispraznite spremnik tople vode i očistite ga.
 Dezinficirajte spremnik tople vode.
XKapacitet uređaja ne ispunjava zahtjeve.  Zamijenite ga drugim proizvodom dostatnog
kapaciteta.

Tehnički podaci
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
18
10 Tehnički podaci
10.1 Tehnički podaci
Ovaj uređaj sukladan je zahtjevima Europske Direktive 2014/35/EZ i 2014/30/EZ.
tab. 9 Tehničke karakteristike
Tehničke karakteristike Jedinica ...30
S...
...50
S...
...50... ...80
S...
...80
H...
...80... ..100
H..
...100..
.
...120..
.
Opći podaci
Kapacitet l30 50 50 75 75 75 100 100 115
Težina s praznim spremnikom kg 12,7 17,6 15,5 22,9 19,1 20,1 24,9 24,9 27,4
Težina s punim spremnikom kg 42,7 67,6 65,5 97,9 94,1 95,1 124,9 124,9 142,4
Gubitak topline kroz kućište kWh/24h 0,69 0,95 0,8 1,34 1,52 1,13 1,51 1,4 1,58
Podaci koji se odnose na vodu
Maks.dozvoljeniradnitlakbar888888888
Vodeni priključci Pol. G ½” G ½” G ½” G ½” G ½” G ½” G ½” G ½” G ½”
Električni podaci
Nazivna toplinska snaga W1500 1500 1500 2000 1500 2000 1500 2000 2000
Vrijeme zagrijavanja (T-50 °C) 1 h 25 2 h 18 2 h 12 2 h 35 2 h 59 2 h 28 3 h 57 3 h 16 3 h 45
Napon napajanja VAC 230 230 230 230 230 230 230 230 230
Frekvencija Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60
Jednofazna električna struja A6,5 6,5 6,5 8,7 6,5 8,7 6,5 8,7 8,7
Kabel za napajanje HO5VV-F 3 x 1,0 mm2ili HO5VV-F 3 x 1,5 mm2
Zaštitnička klasa IIIIIIIII
Vrstazaštite IP24IP24IP24IP24IP24IP24IP24IP24IP24
Temperatura vode
Područje temperatura °C do
68 °C
do
66 °C
do
64 °C
do
68 °C
do
62 °C
do
68 °C
do
67 °C
do
62 °C
do
65 °C

Tehnički podaci
19
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
10.2 Podaci o potrošnji energije proizvoda
U mjeri koja je primjenjiva na proizvod, sljedeći se podaci
temelje na zahtjevima Uredbi (EU) 812/2013 i (EU) 814/
2013.
Podaci o proizvodu Simbol Jedinica
7736506094 7736506095 7736506096 7736506097 7736506098 7736506099 7736506100 7736506101 7736506102
Tip proizvoda
TR1000T80HB TR1000T100HB TR1000T30SB TR1000T50SB TR1000T80SB TR1000T50B TR1000T80B TR1000T100B TR1000T120B
Deklariraniprofilopterećenja ML S MMMML L
Razred energetske učinkovitosti
zagrijavanja vode
CC CCCCCC C
Stupanj učinkovitosti zagrijavanja
vode
wh % 36,2 37,3 32,3 36,2 36 36,4 36,7 37,5 37,4
Godišnja potrošnja električne
energije
AEC kWh 1419 2743 571 1416 1425 1412 1398 2726 2740
Godišnjapotrošnjagoriva AFCGJ -- ------ -
Drugiprofilopterećenja -- ------ -
Stupanj učinkovitosti zagrijavanja
vode (drugi profil opterećenja)
wh % -- ------ -
Godišnja potrošnja električne
energije(drugi profil opterećenja,
prosječni klimatski uvjeti)
AECkWh-- ------ -
Godišnja potrošnja goriva (drugi
profil opterećenja)
AFCGJ -- ------ -
Temperatura termostata
(tvornička postavka)
Tset °C 63 62 55 54 53 58 53 57 55
Razina zvučnog tlaka,u
zatvorenom
LWA dB 15 15 15 15 15 15 15 15 15
Naznaka o mogućnosti rada samo
izvan vremena vršnog
opterećenja
Ne Ne Ne Ne Ne Ne Ne Ne Ne
Posebne mjere opreza koje je
potrebno poduzeti tijekom
montaže, instalacije ili održavanja
(ako je primjenjivo)
vidjeti popratnu dokumentaciju proizvoda
Pametnoupravljanje NeNe NeNeNeNeNeNe Ne
Dnevna potrošnja električne
energije (prosječni klimatski
uvjeti)
Qelec kWh 6,645 12,742 2,750 6,631 6,680 6,605 6,512 12,643 12,720
Dnevna potrošnja goriva Qfuel kWh-- ------ -

Tehnički podaci
Tronic 1000 T | Tronic 2000 T – 6721831855 (2021/03)
20
tab. 10 Podaci o potrošnji energije proizvoda
Emisijedušikovihoksida(samona
plinsko ulje)
NOxmg/kWh-- ------ -
Tjedna potrošnja goriva s
omogućenim pametnim
upravljanjem
Qfuel,
week,
smart
kWh-- ------ -
Tjedna potrošnja električne
energijesomogućenimpametnim
upravljanjem
Qelec,
week,
smart
kWh-- ------ -
Tjedna potrošnja goriva s
onemogućenim pametnim
upravljanjem
Qfuel,
week
kWh-- ------ -
Tjedna potrošnja električne
energije s onemogućenim
pametnim upravljanjem
Qelec,
week
kWh-- ------ -
Korisni obujam V l 75 100 30 50 75 50 75 100 115
Miješana voda 40 °C V40 l 95,6 137,3 47,6 66,8 85,9 74,8 90 135 158,5
Podaci o proizvodu Simbol Jedinica
7736506103 7736506104 7736506105 7736506106 7736506107 7736506108 7736506109
Tip proizvoda
TR2000T30SB TR2000T50SB TR2000T80SB TR2000T50B TR2000T80B TR2000T100B TR2000T120B
Deklariraniprofilopterećenja S MMMML L
Razred energetske učinkovitosti
zagrijavanja vode
CCCCCCC
Stupanj učinkovitosti zagrijavanja
vode
wh % 32,3 36,2 36 36,4 36,7 37,5 37,4
Godišnja potrošnja električne
energije
AEC kWh 571 1416 1425 1412 1398 2726 2740
GodišnjapotrošnjagorivaAFCGJ-------
Drugiprofilopterećenja -------
Stupanj učinkovitosti zagrijavanja
vode (drugi profil opterećenja)
wh %-------
Godišnja potrošnja električne
energije(drugi profil opterećenja,
prosječni klimatski uvjeti)
AECkWh-------
Podaci o proizvodu Simbol Jedinica
7736506094 7736506095 7736506096 7736506097 7736506098 7736506099 7736506100 7736506101 7736506102
