Esclarecimento dos símbolos e indicações de segurança | 3
6 720 801 512 (2013/10)Tronic 1000 T
1 Esclarecimentodossímboloseindicaçõesde
segurança
1.1 Esclarecimento dos símbolos
Indicações de aviso
As palavras identificativas no início de uma indicação de aviso indicam o
tipo e a gravidade das consequências se as medidas de prevenção do
perigo não forem respeitadas.
•INDICAÇÃO significa que podem ocorrer danos materiais.
•CUIDADO significa que podem ocorrer lesões pessoais ligeiras a
médias.
•AVISO significa que podem ocorrer lesões pessoais graves.
•PERIGOsignificaquepodemocorrerlesões pessoaispotencialmente
fatais.
Informações importantes
Outros símbolos
1.2 Indicações de segurança
Instalação
▶ A instalação só deverá ser efectuada por um técnico autorizado.
▶ Sempre que aplicável, a norma IEC 60364-7-701 tem de ser cum-
prida quando instalar o termoacumulador e/ou acessórios eléctricos.
▶ Otermoacumuladordeve serinstalado numlocal protegido de tempe-
raturas negativas.
▶ Antes de efectuar as ligações eléctricas, efectuar as ligações hidráuli-
cas e garantir a sua estanquidade.
▶ Durante a instalação desligue o termoacumulador da corrente eléc-
trica.
Montagem, modificações
▶ A montagem do termoacumulador bem como modificações na insta-
lação só podem ser feitas por um técnico autorizado.
▶ Nunca obstruir saída de purga da válvula de segurança.
▶ Durante o aquecimento, poderá sair água pela saída de purga da vál-
vula de segurança.
Manutenção
▶ A manutenção só deverá ser efectuada por um técnico autorizado.
▶ Desligar sempre a corrente eléctrica do termoacumulador antes de
realizar qualquer trabalho de manutenção.
▶ O utilizador é responsável pela segurança e compatibilidade com o
meio ambiente da instalação e/ou manutenção.
▶ Somente deverão ser utilizadas peças de substituição originais.
▶ Seo cabo dealimentação se danificar, deve ser substituído pelo fabri-
cante, pelo seu serviço pós-venda ou pessoalde qualificação similar
de forma a evitar um perigo.
Esclarecimento ao cliente
▶ Informar o utilizador sobre o funcionamento do termoacumulador e
seu manuseamento.
▶ O utilizador deve garantir a verificação periódica do termoacumula-
dor.
▶ O termoacumulador deve ser sujeito a manutenção anual.
▶ Avisar outilizador de quequalquer intervenção ou reparação deveser
solicitada a um técnico especializado e nunca ser feita pelo próprio.
Danos causados por erros de utilização
Erros de utilização podem provocar danos a pessoas e/ou acoisas.
▶ Assegurar que as criançasnãobrincamcom o aparelho nemo utilizam
sem serem supervisionadas.
▶ Assegurar que os utilizadores sabem utilizar o aparelho em conformi-
dade.
Asindicações de avisono texto sãoidentificadaspor um
triângulo de aviso com fundo cinzento e contornadas.
Informações importantes sem perigos para as pessoas
ou bens materiais são assinaladas com o símbolo ao la-
do. Estas são delimitadas através de linhas acima e abai-
xo do texto.
Símbolo Significado
▶ Passo operacional
Referência a outros pontos no documento ou a outros
documentos
• Enumeração/Item de uma lista
– Enumeração/Item de uma lista (2.º nível)
Tab. 1

4| Características técnicas e dimensões
Tronic 1000 T6 720 801 512 (2013/10)
2 Características técnicas e dimensões
2.1 Regras de transporte, armazenamento e reciclagem
• O equipamento terá de ser transportado e armazenado em lugar seco
e ao abrigo de temperaturas negativas
• Sempre que aplicável, a directiva EU 2002/96/EC impõe a recolha
diferenciada dos equipamentos eléctricos e electrónicos usados.
2.2 Descrição do termoacumulador
• Reservatório em aço vitrificado em conformidade com as normas
europeias
• Construído de forma a suportar altas pressões
• Material exterior: chapa em aço e/ou plástico
• Fácil manuseamento
• Material isolante, poliuretano sem CFC
• Ânodo de protecção em magnésio.
2.3 Protecção anti-corrosão
O interior do tanque é revestido por esmalte vitrificado homogéneo,
completamente neutro no que respeita à compatibilidade e contacto
com água potável. Este revestimento é neutro quanto ao uso em con-
tacto com água potável. A existência de um ânodo de magnésio fornece
uma protecção anti-corrosão adicional.

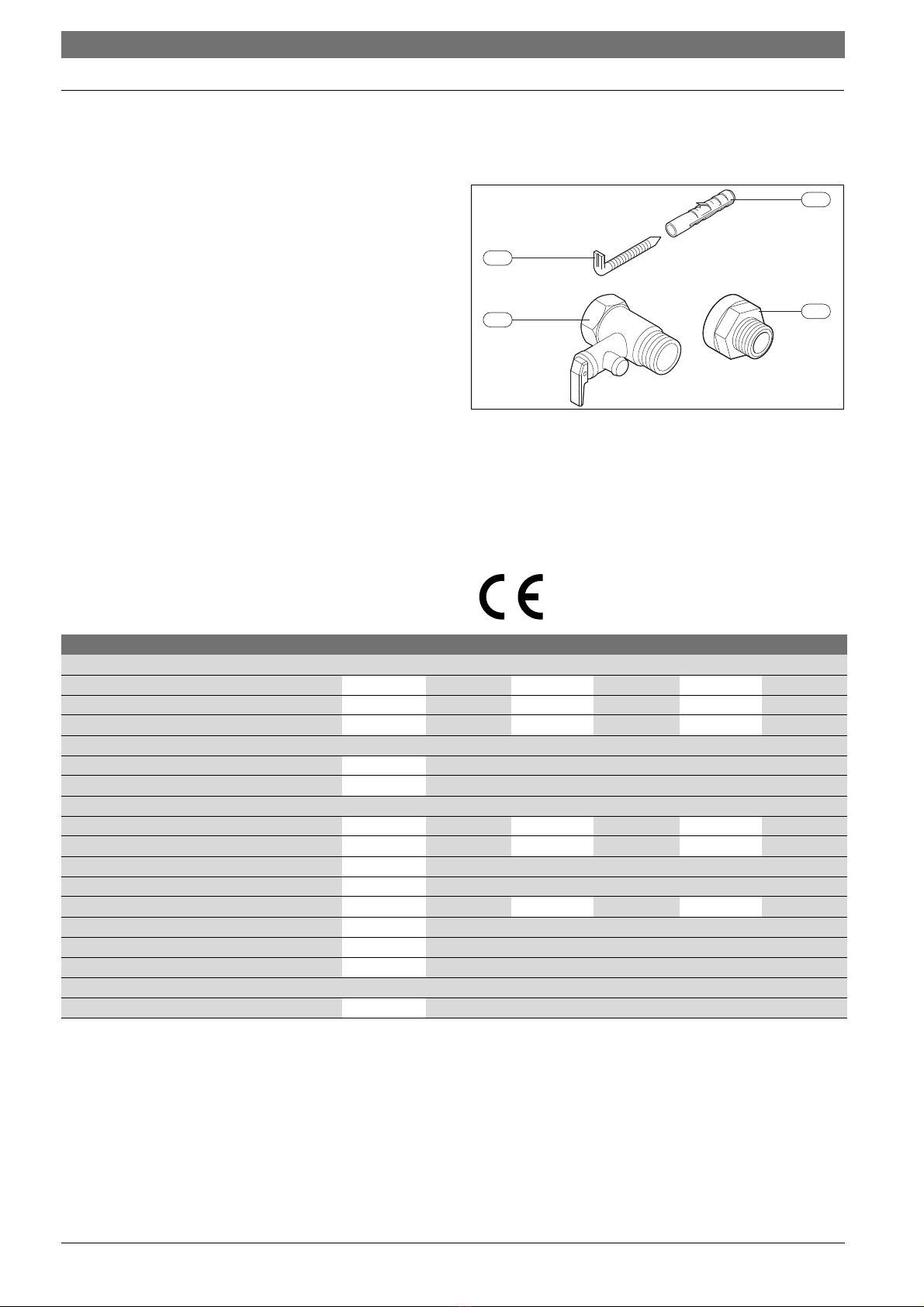

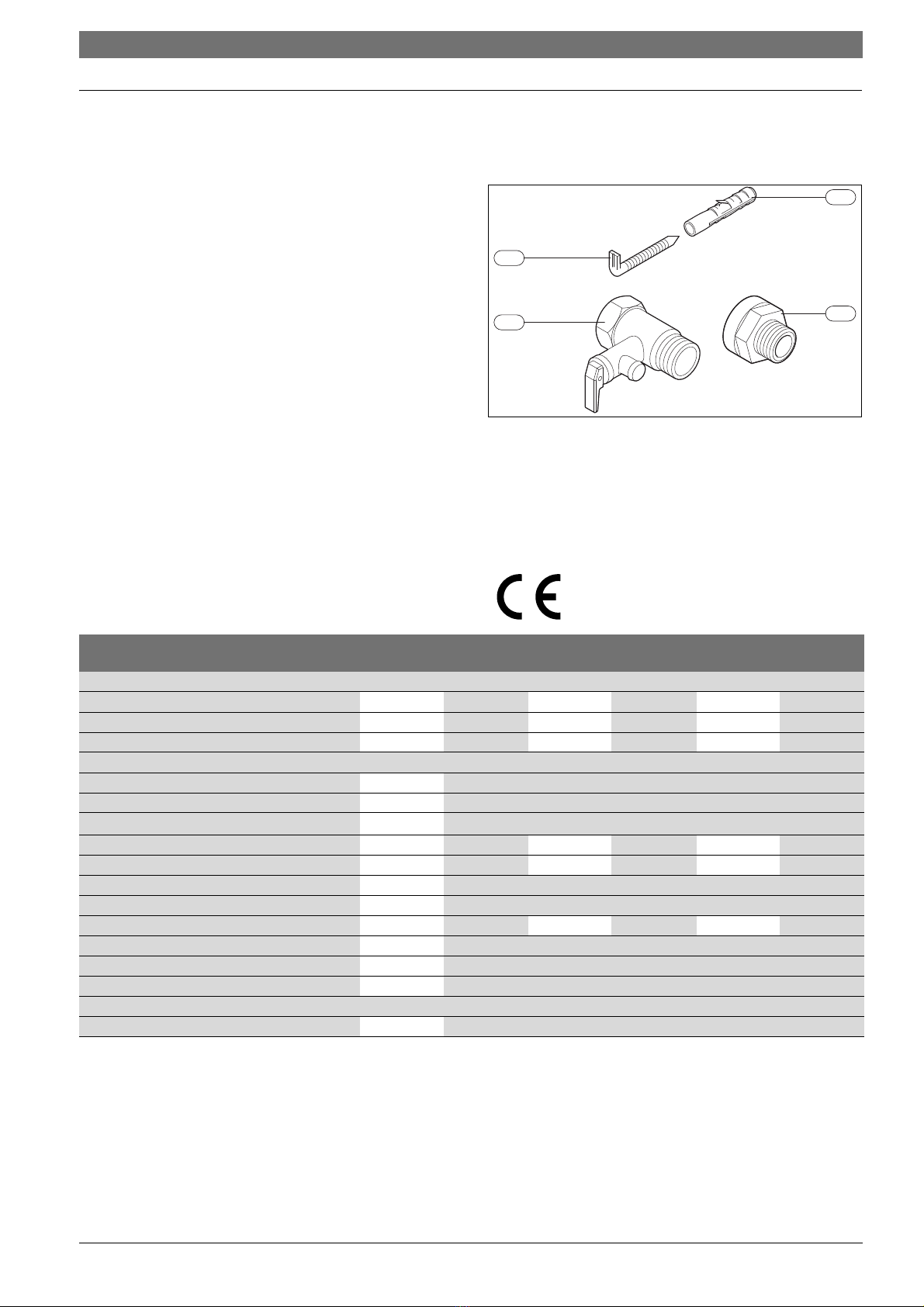

2.4 Acessórios (incluídos na embalagem do termoacumu-
lador)
Fig. 1
[1] Escápulas (2x)
[2] Buchas (2x)
[3] Válvula de segurança (8 bar)
[4] Isolantes galvânicos (2x)
2.5 Características técnicas
Este aparelho cumpre os requisitos das directivas europeias 2006/95/
EC e 2004/108/EC.
6720801526-01.2V
3
1
2
4
Características técnicas Unidades ES 035 ES 050 ES 080 ES 100 ES 120
Características gerais
Capacidade l 35 50 80 100 120
Peso com depósito vazio kg 14,2 16,5 22,6 28,1 31,3
Peso com depósito cheio kg 48,9 66,1 102,1 127,5 150,7
Dados referentes à água
Pressão máxima admissível bar 8
Ligações de água Pol. 1/2
Características eléctricas
Potência nominal W 1500 1500 1800 2000 2000
Tempo de aquecimento (ΔT- 50 °C) 1h21min 1h56min 2h35min 2h54min 3h29min
Tensão de alimentação Vac 230
Frequência Hz 50
Corrente eléctrica monofasico A 6,5 6,5 7,8 8,7 8,7
Cabo de alimentação com ficha (tipo) HO5VV - F 3 x 1,5mm2
Classe de protecção I
Tipo de protecção IPX4
Temperatura da água
Gama de temperaturas °C até 70
Tab. 2 Características técnicas

Características técnicas e dimensões | 5
6 720 801 512 (2013/10)Tronic 1000 T
2.6 Dimensões
Fig. 2 Dimensões em mm (ES035/050/080/100/120-4...)
2.7 Componentes
Fig. 3 Constituição do termoacumulador
[1] Reservatório
[2] Camada isolante de poliuretano sem CFC
[3] Resistência de aquecimento
[4] Saída de água quente ½ ” macho
[5] Entrada de água fria ½ ” macho
[6] Ânodo de magnésio
[7] Termóstato de segurança e controlo
[8] Isolante galvânico
Modelo A B C D E F G I
ES035... 350 632 614 385 370 240 224 100
ES050... 450 568 557 485 470 220 322 100
ES080... 450 793 769 485 470 220 322 100
ES100... 450 930 945 485 470 220 322 100
ES120... 450 1098 1089 485 470 220 322 100
Tab. 3
E
6720801175-04.2V
G
F
C
I
B
D
A
6
4
1
2
3
5
6720643873-03.2V
7
8

6| Regulamento
Tronic 1000 T6 720 801 512 (2013/10)

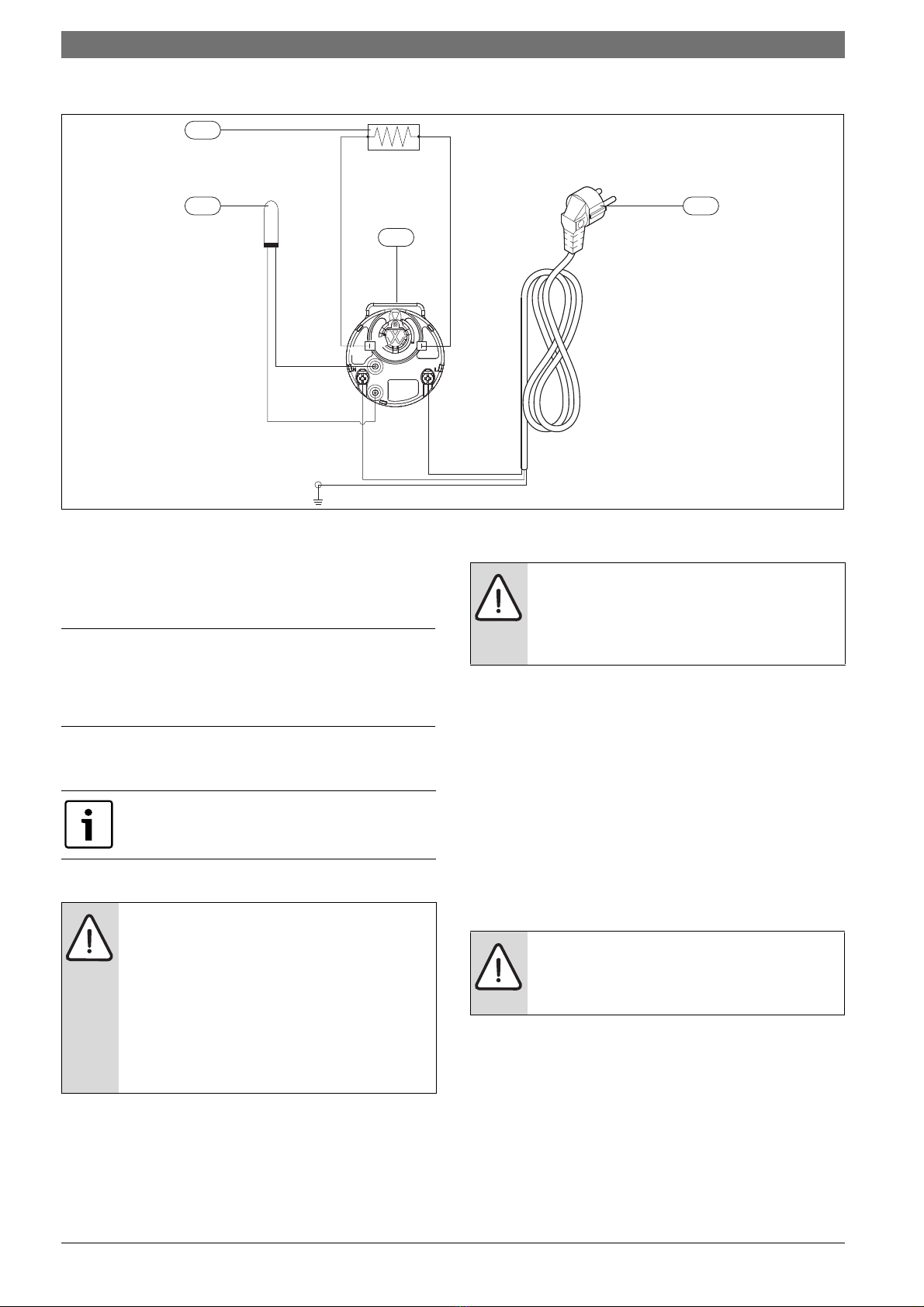

2.8 Esquema eléctrico
Fig. 4 Esquema do circuito eléctrico
[1] Cabo de alimentação com ficha
[2] Termóstato
[3] Sinalizador
[4] Resistência eléctrica de aquecimento
3 Regulamento
Devem ser cumpridas as normas em vigor no país para a instalação e
manuseio de termoacumuladores eléctricos.
4 Instalação (somente para técnicos autoriza-
dos)
4.1 Indicações importantes
4.2 Escolha do local de instalação
Disposições relativas ao local de colocação
• Cumprir as determinações específicas de cada país.
• Instalar o termoacumulador, longe de qualquer tipo de fonte de calor.
• Instalar oacumulador em locaiscujatemperatura ambiente nãoatinja
valores inferiores a 0 °C.
• Instalaro termoacumulador perto da torneiradeágua quentemaisuti-
lizada, de forma a diminuir as perdas térmicas e o tempo de espera.
• Instalar o termoacumulador num local que permita retirar o ânodo de
magnésio, permitindo efectuar as manutenções necessárias.

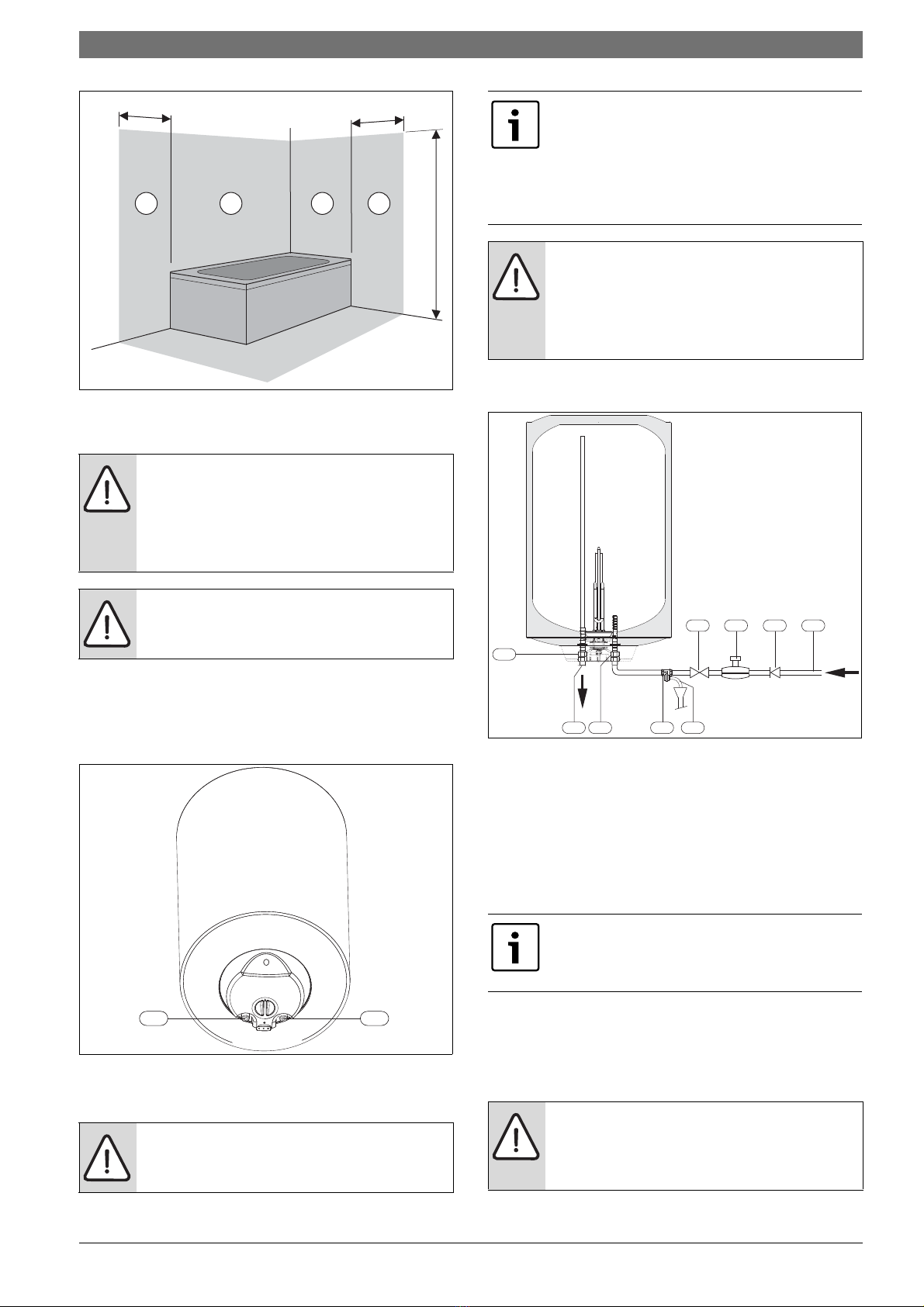

Áreas de protecção 1 e 2
▶ Não instalar nas áreas de protecção 1 e 2.
▶ Instalar o termoacumulador fora das áreas de protecção e a uma dis-
tância superior a 60 cm, da banheira.
6720643873-12.1V
13
4
2
Ainstalação, aligação eléctrica,bem como o primeiroar-
ranque são operações a realizar exclusivamente por téc-
nicos autorizados.
CUIDADO:
▶ Não deixar cair o termoacumulador.
▶ Retirar o termoacumulador da embalagem somente
no local de instalação.
▶ Sempre que aplicável, cumprir a norma IEC 60364-7-
701 quando instalar o termoacumulador e/ou acces-
sórios eléctricos.
▶ Escolher parede com robustez suficiente para supor-
tar o termoacumulador com o depósito cheio, ver
página 4.
CUIDADO: Danos nos elementos aquecedores!
▶ Fazer primeiro as ligações de água e encher o termoa-
cumulador.
▶ Ligar depois o termoacumulador à tomada de ligação
eléctrica, garantindo a protecção terra.
CUIDADO:
▶ Certificar-se que liga o termoacumulador à instalação
fixa (quadro eléctrico) com um cabo eléctrico com fio
terra.

Instalação (somente para técnicos autorizados) | 7
6 720 801 512 (2013/10)Tronic 1000 T
Fig. 5 Áreas de protecção
4.3 Ligação da água
É aconselhável purgar previamente a instalação, pois a existência de
areias pode provocaruma redução do caudal e no casolimite, asua total
obstrução.
▶ Identificar a tubagem de água fria e de água quente, de forma a evitar
uma possível troca (Fig. 6).
Fig. 6
[1] Entrada de água fria (lado direito)
[2] Saída de água quente (lado esquerdo)
▶ Utilizar acessórios de ligação apropriados para efectuar a ligação
hidráulica até ao termoacumulador.
Fig. 7 Ligação de água
[1] Isolantes galvânicos
[2] Saída de agua quente
[3] Válvula de segurança
[4] Ligação ao esgoto
[5] Válvula de corte
[6] Válvula redutora
[7] Válvula anti-retorno
[8] Ligação à rede de água
Caso exista o risco de congelação:
▶ Desligar o termoacumulador.
▶ Purgar o termoacumulador (capítulo 5.4).
4.4 Ligação eléctrica
INDICAÇÃO: Danos por corrosão nas ligações do ter-
moacumulador!
▶ Usar os isolantes galvânicos nas ligações de água. Es-
tes evitarãocorrentes eléctricas (galvânicas)entre os
metais de ligação hidráulica e, consequentemente,
possível corrosão dos mesmos.
INDICAÇÃO: Danos materiais!
▶ Instalar um filtro na entrada de água em locais onde a
água apresente particulas em suspensão.
PERIGO:
▶ Instalar a válvula de segurança na entrada de água do
termoacumulador (Fig. 7).
225 cm
6 720 612 659-13.3TT
22 11
60 cm
60 cm
2 1
6720643873-04.1V
Se a pressão de entrada de água for superior a 80% da
pressãomáximado termoacumulador(6,4bar), instalar
uma válvula redutora (Fig. 7).
A válvula de segurança vai actuar sempre que a pressão
daáguano termoacumulador forsuperior a6,4 bar,pelo
que é necessário prever uma forma de canalizar o escoa-
mento dessa água.
INDICAÇÃO:
NUNCA OBSTRUA A SAÍDA DE PURGA DA VÁLVULA DE
SEGURANÇA.
Nunca instalar nenhum acessório entre a válvula de se-
gurança e a entrada de água fria (lado direito) do termo-
acumulador eléctrico.
De forma a evitar problemas provocados por alterações
de pressão súbitas na alimentação, aconselha-se a mon-
tagem de uma válvula anti-retorno a montante do termo-
acumulador (Fig. 7, [7]).
PERIGO:
Por descarga eléctrica!
▶ Antes de trabalhar na parte eléctrica, cortar sempre a
corrente eléctrica (fusível, disjuntor ou outro).
6720643873-05.1V
3 4
5 6 7 8
2
1
1

8| Uso
Tronic 1000 T6 720 801 512 (2013/10)
Todos os dispositivos de regulação, verificação e segurança foram sub-
metidosa rigorosaverificação nafábrica e estãoprontos parafuncionar.
▶ Ligar o termoacumulador a uma tomada de ligação eléctrica com pro-
tecção terra.
4.5 Arranque
▶ Verificar se o termoacumulador está correctamente instalado.
▶ Abrir as válvulas de passagem de água.
▶ Abrir todas as torneiras de água quente de modo a fazer sair todo o ar
da tubagem.
▶ Controlar a estanquecidade de todas as ligações e esperar até que o
termoacumulador encha completamente.
▶ Ligar o termoacumulador à corrente eléctrica.
▶ Informar o cliente sobre o funcionamento do termoacumulador e seu
manuseamento.
5Uso
Fig. 8 Interface com o utilizador
[1] Sinalizador
[2] Selector de temperatura
5.1 Informação ao utilizador pelo técnico
▶ O técnico deverá explicar ao utilizador o funcionamento e o manusea-
mento do aparelho.Informar o utilizador sobre manutenções regula-
res; o funcionamento e a vida útil dependem deste factor.Informar o
utilizador da necessidade de verificar, mensalmente, o correcto fun-
cionamento da válvula de segurança, abrindo aalavanca manual-
mente.
▶ Durante ofuncionamentodoaparelho, poderá ser libertadaágua pela
saída de purga da válvula de segurança. Manter a saídada mangueira
de purga sempre desobstruída.
▶ Informar o utilizador que não deve efectuar qualquer alteração ou
reparação ao aparelho.
▶ Entregar toda a documentação ao utilizador e explicar a sua utilidade.
5.2 Antes de colocar o termoacumulador em funciona-
mento
▶ Verificar se a corrente eléctrica não está ligada.
▶ Verificar se as ligações de água estão feitas correctamente.
▶ Abrir uma torneira de água quente e permitir que a água fria circule
para o interior do termoacumulador.
▶ Esperaratéquecomeceasair água pela torneira de água quente (sinal
de que o termoacumulador está cheio).
▶ Depois de efectuar todos os passos acima descritos ligar a corrente
eléctrica.
5.3 Regulação da temperatura
A temperatura de saída da água pode ser regulada, no selector de tem-
peratura:
• até 70 °C
Aumentar a temperatura
▶ Rodar o selector de temperatura para a esquerda.

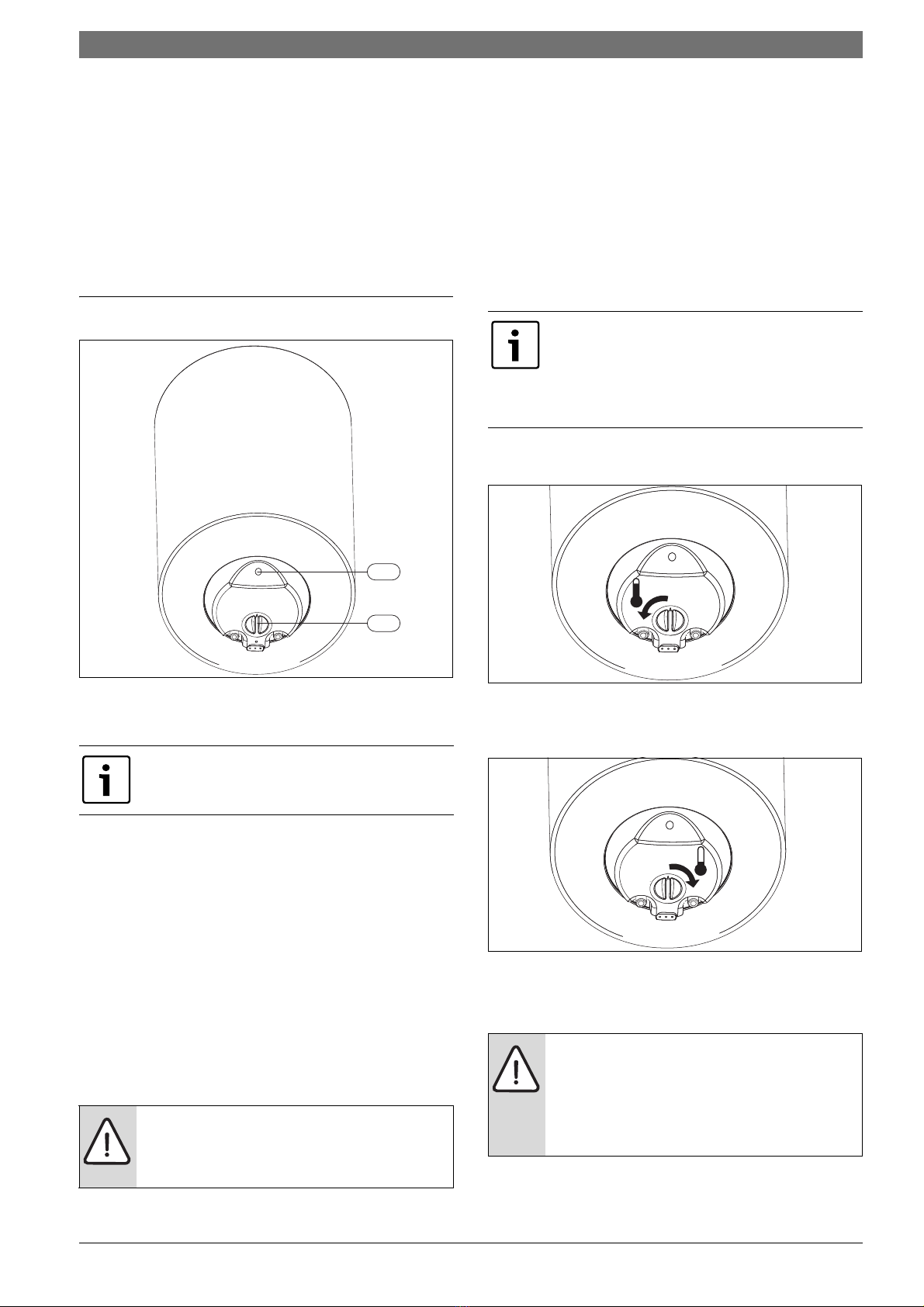

Fig. 9 Aumentar a temperatura
CUIDADO:
Protecção eléctrica!
▶ O termoacumulador deverá ter uma ligação indepen-
denteno quadroeléctrico,protegidopor umdisjuntor
diferencial de 30 mA e com ligação à terra.
Aligaçãoeléctrica deveser feitadeacordo com asregras
vigentes no país para instalações eléctricas.
Aligaçãoeléctrica deveser feitadeacordo com asregras
vigentes sobre instalações eléctricas domésticas.
2
6720643873-07.1V
1
CUIDADO: O primeiro arranque do termoacumulador
deve ser realizado por um técnico autorizado, que forne-
ceráaoclientetodasasinformaçõesnecessáriasaobom
funcionamento do mesmo.
Apósa águaatingir a temperaturaseleccionada, otermo-
acumulador deixa de aquecer (o sinalizador apaga).
Quando a temperatura da água é inferior ao valor deseja-
do, o termoacumulador reinicia o ciclo de aquecimento
(osinalizadoracende) atéatingir atemperatura seleccio-
nada.
6720643873-09.1V
+

Manutenção (somente para técnicos autorizados) | 9
6 720 801 512 (2013/10)Tronic 1000 T
Diminuir a temperatura
▶ Rodar o selector de temperatura para a direita.
Fig. 10 Diminuir a temperatura
5.4 Esvaziamento do termoacumulador
▶ Desligar o termoacumulador da corrente eléctrica.
▶ Fechar a válvula de corte de água e abrir uma torneira de água quente.
▶ Abrir a válvula de segurança (Fig. 11).
▶ Esperar até que o termoacumulador esteja completamente vazio.

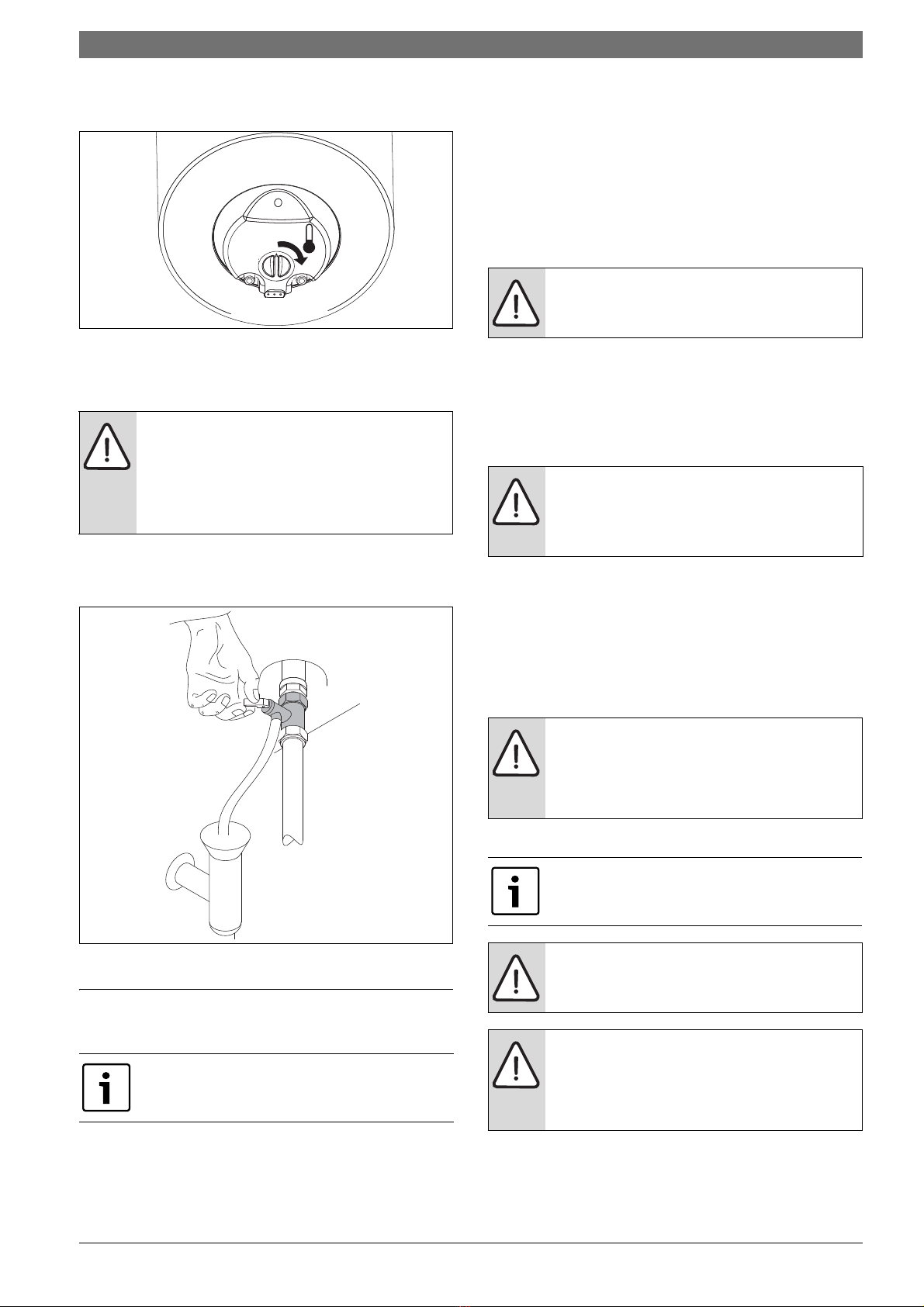

Fig. 11 Accionamento manual da válvula de segurança
6 Manutenção (somente para técnicos autori-
zados)
6.1 Informação ao utilizador
6.1.1 Limpeza
▶ Nunca usar detergentes de limpeza abrasivos, corrosivos ou solven-
tes.
▶ Usar um pano suave para limpar o exterior do termoacumulador.
6.1.2 Verificação da válvula de segurança
▶ Verificar se a água é expelida durante o aquecimento através da saída
de purga da válvula de segurança.
▶ Nunca obstruir a saída de purga da válvula de segurança.
6.1.3 Válvula de segurança
▶ Abrir manualmente a válvula de segurança pelo menos uma vez por
mês (Fig. 11).
6.1.4 Manutenção e reparação
▶ É da responsabilidade do cliente chamar regularmente a assistência
técnica ou um técnico autorizado para fazer a manutenção e verifica-
ção periódicas.
6.2 Trabalhos periódicos de manutenção
▶ Usar unicamente peças de substituição originais.
▶ Encomendar as peças de substituição de acordo com o catálogo de
peças de substituição do termoacumulador.
▶ Quando realizar trabalhos de manutenção substituir as juntas des-
montadas por outras novas.
6.2.1 Verificação funcional
▶ Verificar o bom funcionamento de todos os elementos.
6.2.2 Ânodo de magnésio
▶ Antes de iniciar os trabalhos verificar se o termoacumulador está des-
ligado da corrente eléctrica.
▶ Esvaziar completamente o termoacumulador (capítulo 5.4).
PERIGO: Risco de queimaduras
Abrir uma torneira de água quente e verificar a tempera-
tura da água do aparelho antes de abrir a válvula de se-
gurança.
▶ Esperar até que a temperatura da água diminua de
forma a evitar queimaduras ou outros danos.
A manutenção só deverá ser efectuada por um técnico
autorizado.
6720643873-08.1V
-
6720643873-06.1V
AVISO:
Assegurar que o esvaziamento de água não coloca em
risco pessoas e bens.
AVISO:
Antes de efectuar qualquer trabalho de manutenção:
▶ Desligar a corrente eléctrica.
▶ Fechar a válvula de corte de água (Fig. 7).
CUIDADO: Danos ao esmalte vitrificado!
Nunca limpar o interior esmaltado do termoacumulador
com agentes descalcificadores. O ânodo de magnésio
assegura a protecção anti-corrosão. Não são necessá-
rios outros produtos para a protecção do esmalte.
Este termoacumulador tem um ânodo de magnésio no
seu interior para protecção contra a corrosão.
AVISO:
Éproibido colocarotermoacumuladoremfuncionamen-
to sem o ânodo de magnésio instalado.
AVISO:
O ânodo de magnésio tem de ser verificado anualmente
e substituído se necessário. Os termoacumuladores
sem esta protecção não ficam cobertos pela garantia do
fabricante.

10 | Manutenção (somente para técnicos autorizados)
Tronic 1000 T6 720 801 512 (2013/10)
▶ Retirar a tampa do termoacumulador desapertando os 4 parafusos
(Fig. 12).

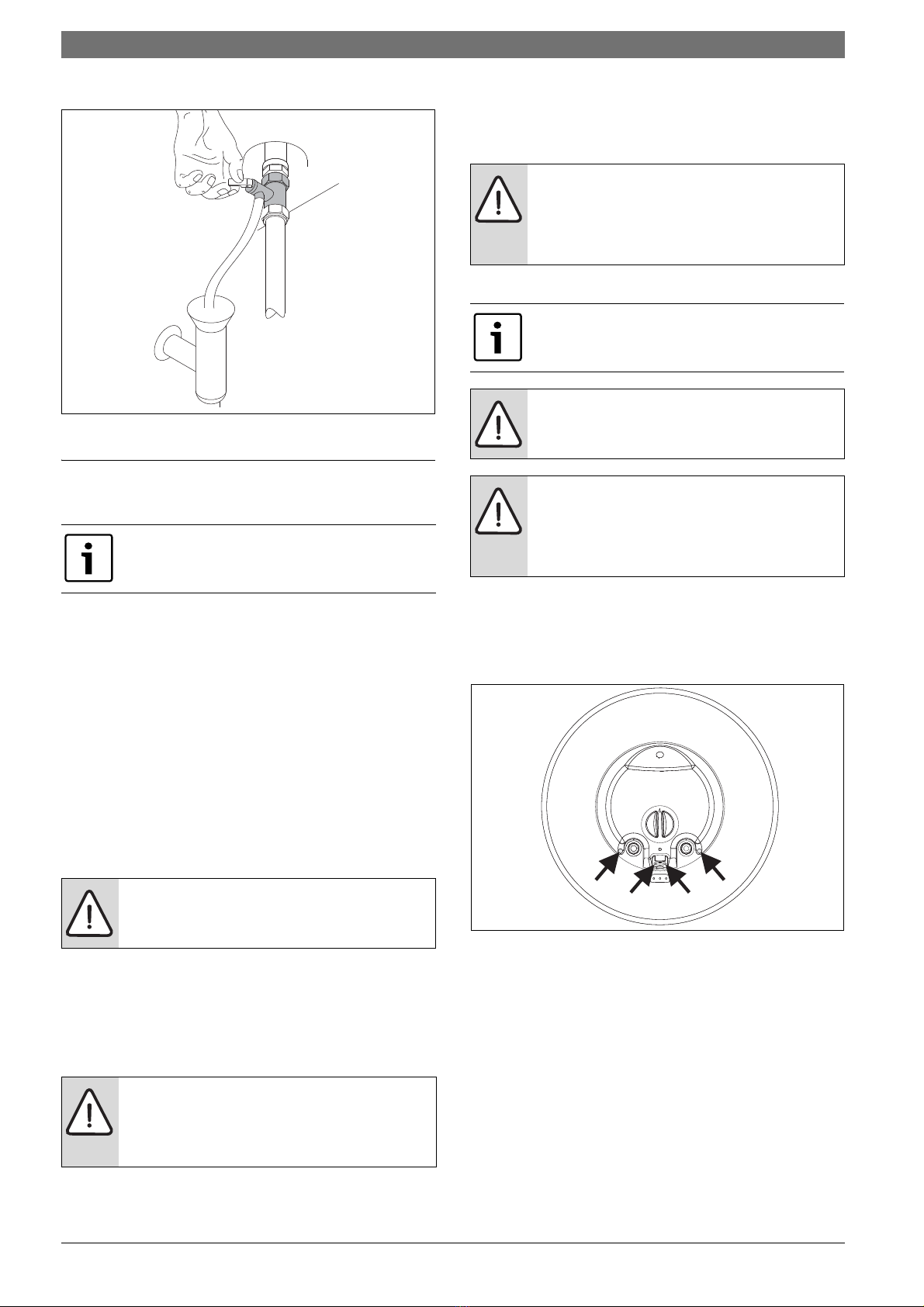

Fig. 12 Posição dos parafusos
▶ Desligar o disjuntor de alimentação do termoacumulador.
▶ Desligar os cabos de ligação do termóstato.
▶ Desapertar a porca de fixação da flange (Fig. 13, [1]).
▶ Retirar a flange do interior do termoacumulador (Fig. 13, [2]).
▶ Verificar o ânodo de magnésio e, se necessário, substituí-lo.
Fig. 13 Acesso e identificação dos componentes internos
[1] Porca de fixação
[2] Flange
[3] Ânodo de magnésio
[4] Termóstato de segurança
6.2.3 Limpeza periódica
▶ Fechar todas as torneiras de água quente.
▶ Avisar todos os residentes do risco de queimaduras.
▶ Posicionar o termóstato na posição máxima de temperatura, rodar o
selector de temperatura para a esquerda até ao batente (Fig. 9).
▶ Esperar até que o sinalizador se apague.
▶ Abrir todas as torneiras de água quente, começando pela mais pró-
xima até à mais afastada do termoacumulador, e deixar sair toda a
água quente do termocumulador, no mínimo durante 3 minutos.
▶ Fechar as torneiras de água quente, e posicionar o termóstato na
posição normal de funcionamento.
6.2.4 Longo período de inactividade
▶ Desligar o termoacumulador da corrente eléctrica.
▶ Esvaziar completamente o termoacumulador.
▶ Encher o termoacumulador até que a água saia por todas as torneiras
de água quente.
▶ Ligar o termoacumulador à corrente eléctrica.
6.3 Termóstato de segurança
O termoacumulador está equipado com um dispositivo de segurança
automático. Se por algum motivo a temperatura da água dentro do ter-
moacumulador ultrapassar o limite de segurança, o dispositivo corta a
corrente fornecida ao termoacumulador, evitando qualquer acidente.
Fig. 14 Botão de rearme
6.4 Cuidados a ter após a realização dos trabalhos de
manutenção
▶ Reapertar e verificar a estanquecidade de todas as ligações de água.
▶ Ligar o termoacumulador.
PERIGO: Risco de queimaduras!
Durante a limpeza periódica a água quente pode causar
queimaduras graves.
▶ Realizar esta operação fora das horas normais de uti-
lização.
6720643873-10.1V
3
2
1
6
4
Após um longo periodo de inactividade deve proceder à
renovação da água no interior do termoacumulador
(mais de 3 meses).
PERIGO:O rearmedo termóstatodeve serrealizadopor
um técnico autorizado!
Este dispositivo é de rearme manual e só deve ser efec-
tuado após eliminar previamente a causa que originou a
sua actuação. Para rearmar o dispositivo:
▶ Pressionar completamente o botão (Fig. 14).
6720643873-14.1V

Protecção do ambiente/reciclagem | 11
6 720 801 512 (2013/10)Tronic 1000 T
7 Protecção do ambiente/reciclagem
Protecção do meio ambiente é um princípio empresarial do Grupo
Bosch.
Qualidade dos produtos, rendibilidade e protecção do meio ambiente
são objectivos com igual importância. As leis e decretos relativos à pro-
tecção do meio ambiente são seguidas à risca.
Paraaprotecçãodomeioambientesão empregados,sobconsiderações
económicas, as mais avançadas técnicas e os melhores materiais.
Embalagem
No que diz respeito à embalagem, participamos dos sistemas de apro-
veitamento vigentes no país, para assegurar uma reciclagem optimi-
zada.
Todos os materiais de embalagem utilizados são compatíveis com o
meio ambiente e reutilizáveis.
Aparelho obsoleto
Aparelhos obsoletos contém materiais que podem ser reutilizados.
Os módulos podem ser facilmente separados e os plásticos são identifi-
cados. Desta maneira, poderão ser separados em diferentes grupos e
posteriormente enviados a uma reciclagem ou eliminados.

12 | Problemas
Tronic 1000 T6 720 801 512 (2013/10)
8Problemas
8.1 Problema/Causa/Solução
No quadro seguinte são descritas as soluções para possíveis problemas
(as mesmas só deverão ser efectuadas por técnicos autorizados).
PERIGO:
Montagem, manutenção e reparação só devem ser efec-
tuadas por técnicos autorizados.
Problema Causa Solução
Água fria Água muito quente Capacidade insuficiente Descarga continua pela válvula de segurança Água cor de ferrugem Água com odor Ruído no termoacumulador
X
Sobrecarga da linha ou disjuntor (capaci-
dade excedida).
Verificar se o aparelho se encontra ligado a uma linha de cor-
rente dedicada ou suficiente para fornecer a corrente eléc-
trica necessária.
XX
Regulação errada da temperatura através
do termóstato.
Regular o termóstato.
X
Segurança de temperatura do termóstato
activa.
Substituir ou reinstalar o termóstato.
X
Resistência de aquecimento defeituosa. Substituir a resistência.
X
Mau funcionamento do termóstato. Substituir ou reinstalar o termóstato.
XX X
Incrustações no aparelho e/ou do grupo de
segurança.
Efectuar uma desincrustação. Se necessário substituir o
grupo de segurança.
X X X
Pressão de rede hidráulica. Verificar a pressão da rede. Se necessário, instalar um redu-
tor de pressão.
X X
Capacidade da rede hidráulica. Verificar as tubagens.
X
Corrosão do termoacumulador. Esvaziar o termoacumulador e verificar se há corrosão no inte-
rior.
X
Desenvolvimento das bactérias. Esvaziar, limpar o aparelho e substituir o ânodo de magnésio.
Desinfectar o termoacumulador.
X
Aparelho mal dimensionado para o con-
sumo.
Substituir por outro de acordo com os consumos.
Tab. 4

Tartalom | 13
6 720 801 512 (2013/10)Tronic 1000 T
Tartalom
1 A szimbólumok magyarázata és biztonsági utasítások . . . . 14
1.1 A szimbólumok magyarázata . . . . . . . . . . . . . . . . . . . . . 14
1.2 Biztonsági előírások . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2 Műszaki jellemzők és méretek . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.1 A készülék szállítása, tárolása és újrahasznosítása . . . 15
2.2 A tárolós vízmelegítő ismertetése . . . . . . . . . . . . . . . . . 15
2.3 Korrózió elleni védelem . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.4 Tartozékok (a tárolós vízmelegítő csomagolásában
mellékelve) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
2.5 Műszaki jellemzők . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.6 Méretek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.7 A készülék részei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.8 Elektromos kapcsolási rajz . . . . . . . . . . . . . . . . . . . . . . 17
3 Rendelkezés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4 Telepítés (csak arra jogosult szakembereknek) . . . . . . . . . . 17
4.1 Fontos útmutatások . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.2 A telepítés helyének megválasztása . . . . . . . . . . . . . . . 17
4.3 Vízcsatlakozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.4 Elektromos bekötés . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.5 Beüzemelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5 A készülék használata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5.1 Amit a szakembernek közölnie kell a felhasználóval . . 19
5.2 A tárolós vízmelegítő üzembe helyezése előtt . . . . . . . 19
5.3 A hőmérséklet szabályzása . . . . . . . . . . . . . . . . . . . . . . 19
5.4 A tárolós vízmelegítő leürítése . . . . . . . . . . . . . . . . . . . 19
6 Karbantartás (csak arra jogosult szakembereknek) . . . . . . 20
6.1 A felhasználó tájékoztatása . . . . . . . . . . . . . . . . . . . . . . 20
6.1.1 Tisztítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6.1.2 A biztonsági szelep ellenőrzése . . . . . . . . . . . . . . . . . . 20
6.1.3 Biztonsági szelep . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6.1.4 Karbantartás és javítás . . . . . . . . . . . . . . . . . . . . . . . . . 20
6.2 Időszakos karbantartási munkák . . . . . . . . . . . . . . . . . 20
6.2.1 A készülék működésének ellenőrzése . . . . . . . . . . . . . 20
6.2.2 Magnézium anód . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6.2.3 Időszakos tisztítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6.2.4 Ha hosszú ideig nem használják . . . . . . . . . . . . . . . . . . 21
6.3 Biztonsági termosztát . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6.4 Amire a karbantartási munkák elvégzése
után vigyázni kell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7 Környezetvédelem/újrahasznosítás . . . . . . . . . . . . . . . . . . . . 22
8 Hibák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8.1 Hiba/Oka/Megszüntetése . . . . . . . . . . . . . . . . . . . . . . . 23

14 | A szimbólumok magyarázata és biztonsági utasítások
Tronic 1000 T6 720 801 512 (2013/10)
1 A szimbólumok magyarázata és biztonsági
utasítások
1.1 A szimbólumok magyarázata
Figyelmeztetések
Afigyelmeztetőtudnivaló előttijelzőszavaka következményekfajtáját és
súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések
nem történnek meg.
•ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek.
•VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi
sérülések történhetnek.
•FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések
történhetnek.
•VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések
történhetnek.
Fontos információk
További szimbólumok
1.2 Biztonsági előírások
Telepítés
▶ A telepítést arra jogosult szakembernek kell végeznie.
▶ A tárolós vízmelegítő és/vagy elektromos tartozékainak telepítésénél
az IEC 60364-7-701 szabvány előírásait be kell tartani, amennyiben
azok alkalmazhatók.
▶ A tárolós vízmelegítőt olyan helyre kell telepíteni, ahol a hőmérséklet
nem süllyed fagypont alá.
▶ Az elektromos bekötéseket megelőzően kell létrehozni a
vízbekötéseket, valamint garantálni kell azok megfelelő vízzáróságát.
▶ A telepítés közben kapcsolja le a tárolós vízmelegítőt az
áramforrásról.
Összeszerelés, módosítások
▶ A tárolós vízmelegítő összeszerelését, illetve a telepítésnél szükséges
módosításokat csak arra jogosult szakember végezheti.
▶ Soha ne torlaszolja el a biztonsági szelep ürítőnyílását.
▶ Felfűtés közben előfordulhat, hogy víz távozik a biztonsági szelep
ürítőnyílásán keresztül.
Karbantartás
▶ A karbantartást csak arra jogosult szakembernek kell végeznie.
▶ Bármilyen karbantartási művelet megkezdése előtt kapcsolja ki a
tárolós vízmelegítő áramellátását.
▶ Afelhasználó felelősatelepítésés/vagykarbantartásbiztonságosés a
környezetvédelmi előírásoknak megfelelő módon történő
elvégzéséért.
▶ Alkatrészek cseréjéhez csak eredeti alkatrészeket szabad
felhasználni.
▶ Abiztonságiel?írásokbetartásamellett,a sérült elektromosvezetéket
csak arra feljogosított szakember cserélheti.
A vásárló tájékoztatása
▶ A felhasználót tájékoztatni kell a tárolós vízmelegítő működéséről és
karbantartásáról.
▶ A felhasználónak garantálnia kell a tárolós vízmelegítő rendszeres
ellenőrzését.
▶ A tárolós vízmelegítőn évente karbantartást kell végezni.
▶ Tájékoztatnikell a felhasználótarról,hogy a tárolós vízmelegítőn saját
maga nem végezhet semmiféle beavatkozást vagy javítást, ahhoz arra
szakosodott szakembert kell felkérnie.
Helytelen kezelésből származó károk
A helytelen kezelés személyi sérüléseket és/vagy anyagi károkat
okozhat.
▶ Gondoskodni kell arról, hogy gyermekek ne játsszanak a készülékkel,
és felügyelet nélkül ne használják.
▶ Gondoskodni kell arról, hogy a felhasználók ismerjék a készülék
helyes használatát.
A szövegben lévő figyelmeztetéseket szürke hátterű
figyelmeztető háromszöggel jelöltük és bekereteztük.
Az emberre vagy dologi tárgyakra vonatkozó, nem
veszélyt jelző információkat ez a szöveg melletti
szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő
vonalak határolják.
Szimbólum Jelentés
▶ Teendő
Kereszthivatkozása dokumentummáshelyeire vagy
más dokumentumokra
• Felsorolás/listabejegyzés
– Felsorolás/listabejegyzés (2. szint)
1. tábl.

Műszaki jellemzők és méretek | 15
6 720 801 512 (2013/10)Tronic 1000 T
2 Műszaki jellemzők és méretek
2.1 A készülék szállítása, tárolása és újrahasznosítása
• A berendezést száraz, fagypont alatti hőmérséklettől védett helyen
kell szállítani és tárolni.
• Az elhasznált elektromos és elektronikus berendezéseket elkülönítve
kell begyűjteni a 2002/96/EK Európai Irányelvnek megfelelően,
amennyiben az alkalmazható.
2.2 A tárolós vízmelegítő ismertetése
• Üvegzománcozott acéltartály, az európai szabványoknak megfelelően
• Úgy terveztük, hogy nagy nyomásnak ellenálljon
• Külső anyaga: acél- és/vagy műanyag burkolat
• Könnyű kezelhetőség
• Szigetelőanyag: CFC-mentes poliuretán
• Magnézium (védő)anód.
2.3 Korrózió elleni védelem
A tartály belseje homogén üvegzománccal van bélelve, amely
kompatibilitás, illetve ivóvízzel való érintkezés szempontjából teljesen
semleges viselkedésű. Ez a bevonat ivóvízzel való érintkezésnél
semleges viselkedésű. Egy magnézium anód további védelmet biztosít a
korrózió ellen.
2.4 Tartozékok (a tárolós vízmelegítő csomagolásában
mellékelve)
1. ábra
[1] Kampósszeg (2db)
[2] Tipli (2db)
[3] Biztonsági szelep (8 bar)
[4] Szigetelő csavarzat (2db)
2.5 Műszaki jellemzők
Eza készülékösszhangbanvan a2006/95/EK és2004/108/EKEurópai
Irányelvekkel.
6720801526-01.2V
3
1
2
4
Műszaki jellemzők
Mérték-
egység ES 035 ES 050 ES 080 ES 100 ES 120
Általános jellemzők
Kapacitás l 35 50 80 100 120
Súly üres tartállyal kg 14,2 16,5 22,6 28,1 31,3
Súly teli tartállyal kg 48,9 66,1 102,1 127,5 150,7
Vízoldali jellemzők
Megengedett legnagyobb nyomás bar 8
Vízcsatlakozások hüvelyk 1/2
Elektromos jellemzők
Névleges teljesítmény W 1500 1500 1800 2000 2000
Felfűtési idő (ΔT- 50 °C) 1 óra 21 perc 1 óra 56 perc 2 óra 35 perc 2 óra 54 perc 3 óra 29 perc
Tápfeszültség Vac 230
Frekvencia Hz 50
Egyfázisú elektromos áram erőssége A 6,5 6,5 7,8 8,7 8,7
Elektromos kábel és villásdugó típusa (típus) HO5VV - F 3 x 1,5mm2
Védelmi osztály I
Védelem típusa IPX4
Víz hőmérséklete
Hőmérsékleti skála °C 70-ig
2. tábl. Műszaki jellemzők

16 | Műszaki jellemzők és méretek
Tronic 1000 T6 720 801 512 (2013/10)
2.6 Méretek
2. ábra Méretek mm-ben (ES035/050/080/100/120-4...)
2.7 A készülék részei
3. ábra A tárolós vízmelegítő felépítése
[1] Tartály
[2] CFC-mentes poliuretán szigetelőréteg
[3] Fűtőellenállás
[4] Melegvíz kimenet ½ “ külső
[5] Hidegvíz bemenet ½ “” külső
[6] Magnézium anód
[7] Biztonsági és vezérlő termosztát
[8] Szigetelő csavarzat
Típus A B C D E F G I
ES035... 350 632 614 385 370 240 224 100
ES050... 450 568 557 485 470 220 322 100
ES080... 450 793 769 485 470 220 322 100
ES100... 450 930 945 485 470 220 322 100
ES120... 450 1098 1089 485 470 220 322 100
3. tábl.
E
6720801175-04.2V
G
F
C
I
B
D
A
6
4
1
2
3
5
6720643873-03.2V
7
8

Rendelkezés | 17
6 720 801 512 (2013/10)Tronic 1000 T
2.8 Elektromos kapcsolási rajz
4. ábra Elektromos áramkör rajza
[1] Elektromos kábel villásdugóval
[2] Termosztát
[3] Visszajelző
[4] Elektromos fűtőellenállás
3 Rendelkezés
Elektromos tárolós vízmelegítők telepítésénél és kezelésénél be kell
tartani az adott országban érvényes rendelkezéseket.
4 Telepítés (csak arra jogosult
szakembereknek)
4.1 Fontos útmutatások
4.2 A telepítés helyének megválasztása
A telepítés helyére vonatkozó rendelkezések
• Tartsa be az adott ország specifikus előírásait.
• A tárolós vízmelegítőt bármilyen hőt kibocsátó forrástól távolra
telepítse.
• Olyan helyiségbe telepítse, ahol a hőmérséklet nem süllyed 0 °C alá.
• A berendezést a leggyakrabban használt melegvíz-csap közelébe
telepítse, hogy kisebb legyen a hőveszteség és a várakozási idő.
• Olyan helyre telepítse, ahol elegendő hely van a magnézium anód
kiszereléséhez, hogy a szükséges karbantartások elvégezhetők
legyenek.
1. és 2. védettségi zóna
▶ Ne telepítse a berendezést az 1. és 2. védettségi zónán belülre.
▶ A védettségi zónákon kívülre és a fürdőkádtól 60 cm-nél magasabbra
telepítse.
5. ábra Védettségi zónák
6720643873-12.1V
13
4
2
A készülék telepítését, elektromos bekötését, valamint
első beüzemelését csak arra jogosult szakemberek
végezhetik.
VIGYÁZAT:
▶ Ne ejtse le a tárolós vízmelegítőt
▶ A tárolós vízmelegítőt csak a telepítése helyén vegye
ki a csomagolásából.
▶ Amennyiben alkalmazhatók, tartsa be az IEC 60364-
7-701 szabvány előírásait a tárolós vízmelegítő és/
vagy elektromos tartozékainak telepítésénél.
▶ A tárolós vízmelegítőt olyan erős falra szerelje, amely
elbírja a készülék súlyát teli tartállyal is, lásd az 15.
oldalon.
VIGYÁZAT: A fűtőelemek sérülésének veszélye!
▶ Először hozza létre a vízcsatlakozásokat, majd töltse
fel a tárolós vízmelegítőt.
▶ Ezután csatlakoztassa a tárolós vízmelegítőt az
elektromos hálózathoz, és biztosítsa a földelését.
VIGYÁZAT:
▶ Bizonyosodjonmeg arról, hogya tárolósvízmelegítő a
fix berendezéshez (kapcsolószekrényhez) földelő
eret tartalmazó elektromos kábellel csatlakozik.
225 cm
6 720 612 659-13.3TT
22 11
60 cm
60 cm

18 | Telepítés (csak arra jogosult szakembereknek)
Tronic 1000 T6 720 801 512 (2013/10)
4.3 Vízcsatlakozás
Ajánlatos a berendezést előzőleg megtisztítani, mivel a homokszemcsék
lassíthatják az áramlást, és szélsőséges esetben teljes dugulást
okozhatnak.
▶ Azonosítsa mind a hidegvíz mind a melegvíz csövét, hogy véletlen
felcserélésüket elkerülje ( 6. ábra).
6. ábra
[1] Hidegvíz-bemenet (jobb oldal)
[2] Melegvíz-kimenet (bal oldal)
▶ A tárolós vízmelegítő vízcsatlakozásának létrehozásához csak a
megfelelő csatlakozóelemeket használja.
7. ábra Vízcsatlakozás
[1] Szigetelő csavarzat
[2] Melegvíz-kimenet
[3] Biztonsági szelep
[4] Csatlakozás a vízelvezetőhöz
[5] Elzáró szelep
[6] Nyomáscsökkentő szelep
[7] Visszacsapószelep
[8] Csatlakozás a vízhálózatra
Fagyveszély esetén:
▶ Kapcsolja ki a tárolós vízmelegítőt.
▶ Ürítse le a tárolós vízmelegítőt (fejezet 5.4).
4.4 Elektromos bekötés
Minden szabályozó, ellenőrző és biztonsági eszközt a gyárban szigorú
ellenőrzésnek vetettünk alá, azok működőképesek.
▶ A tárolós vízmelegítőt földelt konnektorhoz kell csatlakoztatni.
ÉRTESÍTÉS: Tartály korróziós károsodása!
Amennyiben réz csővezetékhez csatlakozik
▶ Használjon szigetel? csavarzatot a vízoldali
bekötéshez.Ez növeli a magnéziumanód élettartamát
ÉRTESÍTÉS: Anyagi kár veszélye!
▶ Szereljen fel szűrőt a vízbemenethez olyan helyekre,
ahol a víz részecskéket hoz magával
VESZÉLY:
▶ Szerelje fel a biztonsági szelepet a tárolós vízmelegítő
vízbemenetére (ábra 7).
Ha a vízbemeneten a nyomás meghaladja a tárolós
vízmelegítőlegnagyobbmegengedett nyomásának 80%-
át, vagy a 6,4 bar-t, szereljen fel egy nyomáscsökkentő
szelepet ( 7. ábra).
A biztonsági szelep mindig működésbe lép, amikor a
tárolós vízmelegítőben a víz nyomása 6,4 bar fölé
emelkedik, mert ez esetben biztosítani kell, hogy ez a víz
eltávozhasson.
ÉRTESÍTÉS:
SOHA NE TORLASZOLJA EL A BIZTONSÁGI SZELEP
KIMENETI NYÍLÁSÁT.
Soha semmilyen tartozékot ne szereljen az elektromos
tárolós vízmelegítő biztonsági szelepe és hidegvíz
bemenete (jobb oldalon) közé.
2 1
6720643873-04.1V
A tápnyomás hirtelenváltozásai által okozott problémák
elkerüléseérdekébenajánlatosegyvisszacsapószelepet
szerelni a tárolós vízmelegítő vízbevezetéséhez ( 7.
ábra, [7]).
VESZÉLY:
Elektromos kisülés!
▶ Mielőtt a készülék elektromos részén munkát végez,
mindig kapcsolja ki a tárolós vízmelegítő
áramellátását (biztosíték, árammegszakító vagy
egyéb).
VIGYÁZAT:
Elektromos védelem!
▶ A tárolós vízmelegítőt önállóan kell a
kapcsolószekrényhezcsatlakoztatni, ésegy30mA-es
hibaáram védő kapcsolóval, illetve földeléssel kell
védeni.
Az elektromos bekötést az adott országban az
elektromos berendezésekre vonatkozó érvényes
szabályoknak megfelelően kell végezni.
6720643873-05.1V
3 4
5 6 7 8
2
1
1

A készülék használata| 19
6 720 801 512 (2013/10)Tronic 1000 T
4.5 Beüzemelés
▶ Ellenőrizze, helyesen van-e telepítve a tárolós vízmelegítő.
▶ Nyissa ki a vízszelepeket.
▶ Nyisson ki minden melegvíz-csapot, hogy a csővezetékből az összes
levegő eltávozzon.
▶ Ellenőrizze az összes csatlakozás vízzáróságát, és várja meg, amíg a
tárolós vízmelegítő teljesen megtelik.
▶ Csatlakoztassa rá a tárolós vízmelegítőt az elektromos hálózatra.
▶ Magyarázza el a vásárlónak a tárolós vízmelegítő működését és
kezelését.
5 A készülék használata
8. ábra Kezelőfelület
[1] Visszajelző
[2] Hőmérséklet-választó kapcsoló
5.1 Amit a szakembernek közölnie kell a felhasználóval
▶ Aszakembermagyarázzael afelhasználónakakészülék működésétés
kezelését.Tájékoztassa a felhasználót a rendszeres
karbantartásokról; a készülék működése és hasznos élettartama ettől
a tényezőtől függ.Tájékoztassa a felhasználót arról, hogy a biztonsági
szelep működését a kar kézi nyitásával havonta ellenőrizni szükséges.
▶ A készülék működése közben előfordulhat, hogy víz szabadul ki a
biztonsági szelep ürítőnyílásán keresztül. Az ürítőtömlő kimenetét
tartsa mindig dugulástól mentesen.
▶ Tájékoztassa a felhasználót arról, hogy saját kezűleg semmilyen
átalakítást vagy javítást nem végezhet a készüléken.
▶ Adja át a felhasználónak a teljes dokumentációt, és magyarázza el
annak hasznosságát.
5.2 A tárolós vízmelegítő üzembe helyezése előtt
▶ Ellenőrizze, hogy nincs-e bekapcsolva az áramellátás.
▶ Ellenőrizze, helyesen hozták-e létre a vízcsatlakozásokat.
▶ Nyisson ki egy melegvíz-csapot, és hagyja a hideg vizet a tárolós
vízmelegítő belsejébe áramlani.
▶ Várja meg, amíg a melegvíz-csapon kezd kijönni a víz (ez annaka jele,
hogy a tárolós vízmelegítő megtelt).
▶ Az összes fent említett lépés elvégzése után kapcsolja be az
áramellátást.
5.3 A hőmérséklet szabályzása
A kimenő víz hőmérséklete a hőmérséklet-szabályzó kapcsolóval
szabályozható:
•70°C-ig
A hőmérséklet növelése
▶ Forgassa a hőmérséklet-választó kapcsolót balra.
9. ábra A hőmérséklet növelése
A hőmérséklet csökkentése
▶ Forgassa a hőmérséklet-választó kapcsolót jobbra.
10. ábra A hőmérséklet csökkentése
5.4 A tárolós vízmelegítő leürítése
▶ Kapcsolja ki a tárolós vízmelegítő áramellátását.
▶ Zárja el a vízelzáró szelepet, és nyisson ki egy melegvíz-csapot.
▶ Nyissa ki a biztonsági szelepet ( 11. ábra).
Az elektromos bekötést a háztartási elektromos
készülékekre vonatkozó érvényes szabályoknak
megfelelően kell végezni.
VIGYÁZAT: A tárolós vízmelegítő beüzemelését arra
jogosultszakembernekkellelvégeznie,akia felhasználót
ellátja a készülék jó működéséhez szükséges minden
tájékoztatással.
2
6720643873-07.1V
1
Amint a víz elérte a beállított hőmérsékletet, a tárolós
vízmelegítő leállítja a fűtést (a visszajelző kialszik).
Amikor a víz hőmérséklete a kívánt érték alá süllyed, a
tárolós vízmelegítő újrakezdi a fűtési ciklust (a
visszajelzőkigyullad), és addig fűt,amíg a vízel nem éri a
kívánt hőmérsékletet.
VESZÉLY: Égési sérülés veszélye
Nyisson ki egy melegvíz-csapot és ellenőrizze a
készülékbenlévővíz hőmérsékletét,mielőtt abiztonsági
szelepet kinyitná.
▶ Azégési sérülésekvagy egyébkárok elkerülése végett
várja meg a vízhőmérséklet csökkenését.
6720643873-09.1V
+
6720643873-08.1V
-

20 | Karbantartás (csak arra jogosult szakembereknek)
Tronic 1000 T6 720 801 512 (2013/10)
▶ Várja meg a tárolós vízmelegítő teljes leürülését.
11. ábra A biztonsági szelep kézi működtetése
6 Karbantartás (csak arra jogosult
szakembereknek)
6.1 A felhasználó tájékoztatása
6.1.1 Tisztítás
▶ A tisztításhoz soha ne használjon súroló, korrozív hatású
tisztítószereket vagy oldószereket.
▶ Puha ronggyal tisztítsa meg a tárolós vízmelegítő külső részét.
6.1.2 A biztonsági szelep ellenőrzése
▶ Ellenőrizze, hogy felfűtés közben távozik-e víz a biztonsági szelep
ürítőnyílásán keresztül.
▶ Soha ne torlaszolja el a biztonsági szelep ürítőnyílását.
6.1.3 Biztonsági szelep
▶ Havonta legalább egyszer nyissa ki kézzel a biztonsági szelepet ( 11.
ábra).
6.1.4 Karbantartás és javítás
▶ A vásárló kötelessége, hogy rendszeresen kihívja a szervizt vagy arra
jogosult szakembert, aki elvégzi a karbantartást és az időszakos
ellenőrzéseket.
6.2 Időszakos karbantartási munkák
▶ Csak eredeti cserealkatrészeket használjon fel.
▶ A cserealkatrészeket a tárolós vízmelegítő alkatrész-katalógusa
alapján rendelje.
▶ Karbantartási munkák során a kiszerelt kötőelemeket újakkal pótolja.
6.2.1 A készülék működésének ellenőrzése
▶ Ellenőrizze, jól működik-e a készülék minden eleme.
6.2.2 Magnézium anód
▶ A munkák megkezdése előtt ellenőrizze, ki van-e kapcsolva a tárolós
vízmelegítő áramellátása.
▶ Ürítse le teljesen a tárolós vízmelegítőt (fejezet 5.4).
▶ A 4 csavar meglazítása után vegye le a tárolós vízmelegítő fedelét
(12. ábra).
12. ábra A csavarok helyzete
▶ Kapcsolja ki a tárolós vízmelegítő tápkapcsolóját.
▶ Válassza le a termosztát csatlakozókábeleit.
▶ Lazítsa ki a karimarögzítőanyáját (13. ábra, [1]).
▶ Vegye ki a karimát a tárolós vízmelegítőből (13. ábra, [2]).
▶ Ellenőrizze, és szükség esetén cserélje ki a magnézium anódot.
A karbantartást csak arra jogosult szakember végezheti.
FIGYELMEZTETÉS:
Gondoskodjon arról, hogy a víz leürítésével ne
veszélyeztesse a személy- és vagyonbiztonságot.
FIGYELMEZTETÉS:
Bármilyen karbantartási munka elvégzése előtt:
▶ Kapcsolja ki a készülék áramellátását.
▶ Zárja el a vízelzáró szelepet (7. ábra).
6720643873-06.1V
VIGYÁZAT: Az üvegzománc sérülésének veszélye!
A tárolós vízmelegítő zománcozott belső részét soha ne
tisztítsa vízkőtelenítővel. A magnézium anód biztosítja a
korrózió elleni védelmet. A zománcréteg védelméhez
más termék nem szükséges.
Enneka tárolós vízmelegítőnek a belsejében magnézium
anód van, amely biztosítja a korrózió elleni védelmet.
FIGYELMEZTETÉS:
Beszerelt magnézium anód nélkül tilos a tárolós
vízmelegítőt működésbe hozni.
FIGYELMEZTETÉS:
A magnézium anódot évenként ellenőrizni és szükség
esetén cserélni kell. A fent említett védelem nélkül
üzemeltetett tárolós vízmelegítők elvesztik a gyártó által
biztosított jótállást.
6720643873-10.1V
