Bosch TPA 300 User manual

TPA 300 Quick Start Guide
(en-US)

1699502722 | REV. A | FEBRUARY 2020
en-US | 2| Navigating the Tool | TPA 300
1 Navigating the Tool
Power
Powers the tool on and off.
Navigation
Press the arrow buttons to navigate
menus.
Confirm/OK
Press to confirm selections.
Trigger
Used to read sensors.
Return/Cancel
Use to go back a screen, as well as
cancel triggering and programming
processes.
Bottom
Side
Front
Charging/USB Port
Used for charging the tool, as
well as connecting to a PC for updates.
Extension Port
Connects the tool to optional accessories.
SD Card Slot
SD card job data storage.

1699502722 | REV. A | FEBRUARY 2020
TPA 300 | Main Features | 3| en-US

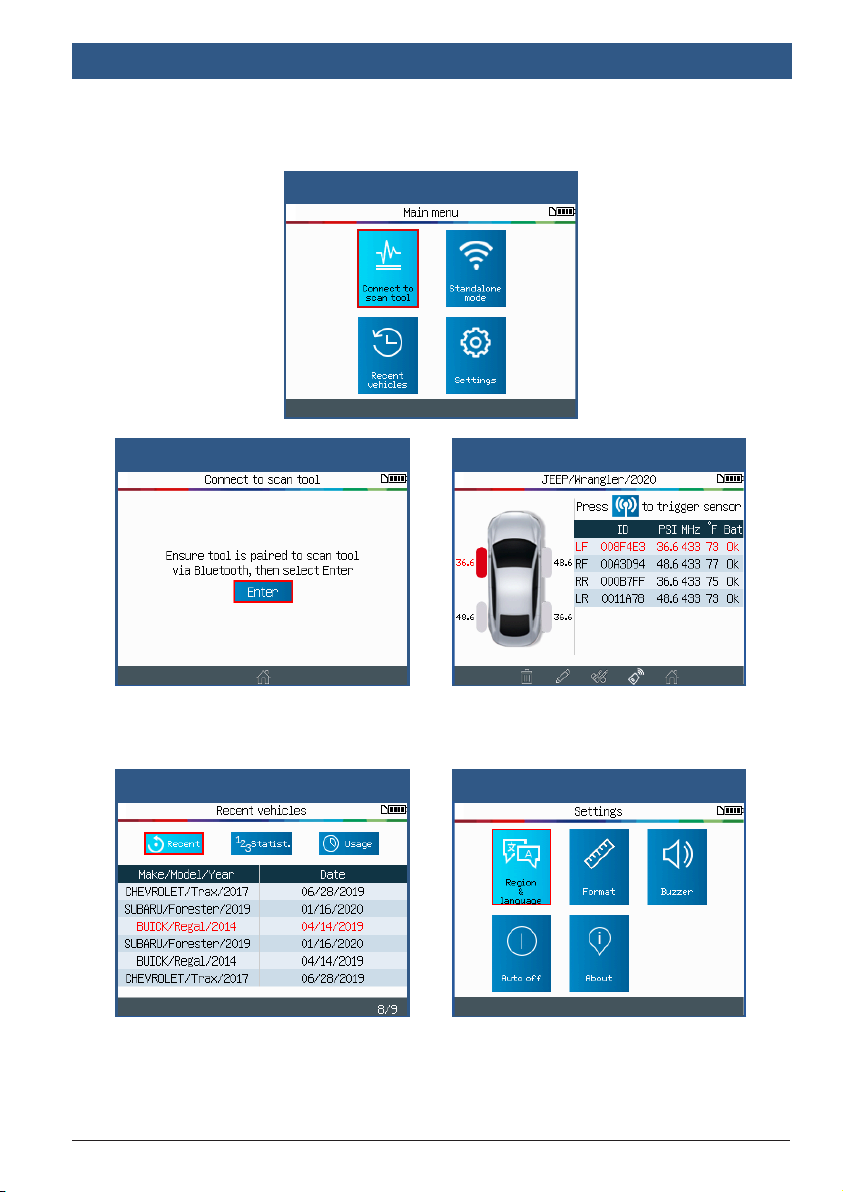

2 Main Features
Main Menu
Connect to Scan Tool
Select AutoID or Manual Selection on the
Bosch scan tool and use the TPA 300
to read the TPMS sensors.
Standalone Mode
Use the TPA 300 as a standalone
TPMS tool to read and program
sensors, check key fob and much
more.
Recent Vehicles
View vehicle TPMS history.
Settings
Change region, language, display
format, sound, auto power off
settings, and check the software
version.

1699502722 | REV. A | FEBRUARY 2020
en-US | 4| Updating the Tool | TPA 300

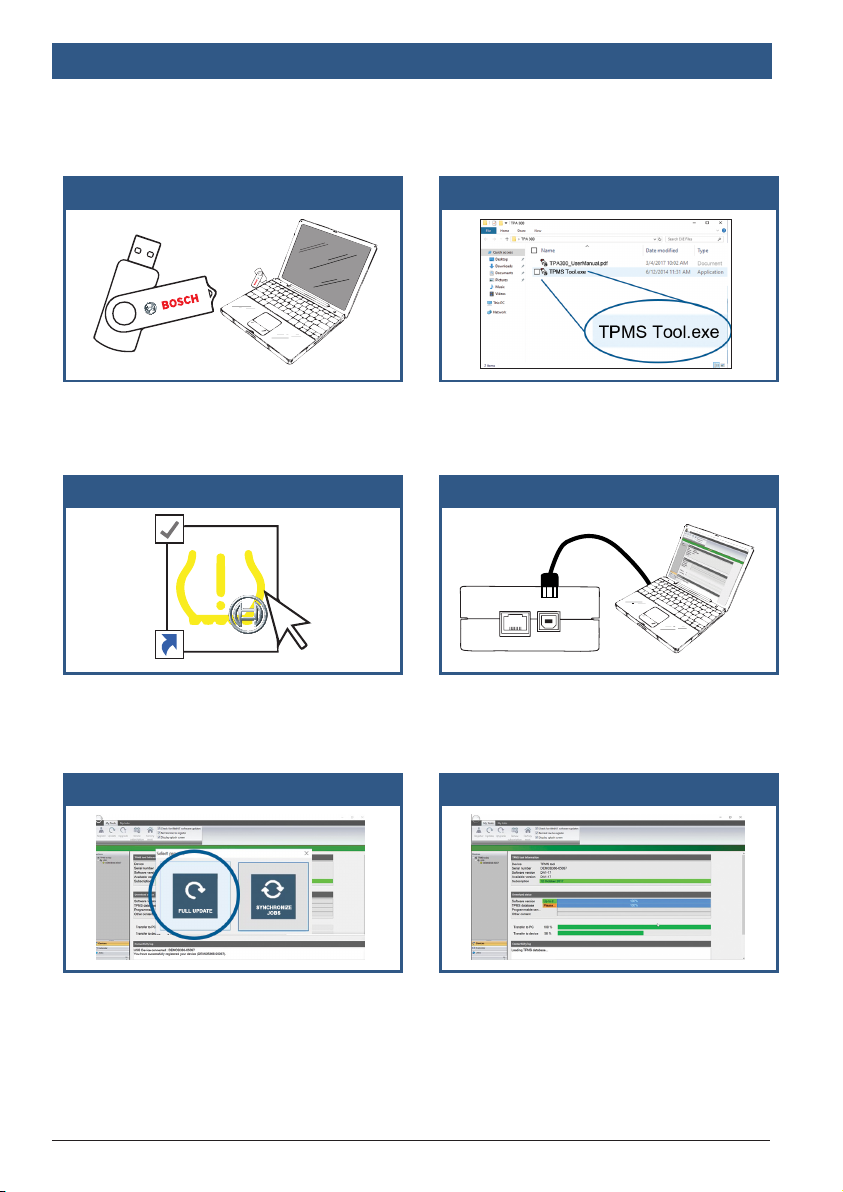

3 Updating the Tool
Update software can also be downloaded from
https://www.boschdiagnostics.com/pro/updates-and-downloads
Step 1 Install Software
The TPMS Tool Software is located on the
USB drive included in the kit. Insert the USB
Drive into the PC’s USB port.
*Use Windows 7 or newer for this application*
Step 2 Install Software
On the drive, open TPMS Tool.exe and
follow the on-screen instructions to install
the update software.
Step 3 Open Software
After the installation is complete, a
shortcut icon will appear on the desktop.
Double-click the icon to open TPMS Tool.
Step 4 Plug tool into PC
Once open, connect the TPMS tool to a
PC with the USB cable included in the kit.
Step 5 Update Tool
A pop-up will appear. Click Full Update.
If this window does not appear, click the
Update button at the top left of the screen.
Step 6 Update in Progress
The tool will begin the update process.
Allow 15-20 minutes for the tool to
update. DO NOT unplug the tool while
updating.

1699502722 | REV. A | FEBRUARY 2020
TPA 300 | Connecting to a Bosch Diagnostic Tool | 5| en-US
4 Connecting to a Bosch Diagnostic Tool
Step 1 Activate Bluetooth on TPA 300
On the main menu, select Connect to
scan tool then press to continue.
Step 2 Activate Bluetooth on Scan Tool
On the Bosch scan tool, go to All Apps >
Settings > Bluetooth and wait until the
TPA 300 is detected. When the device
name appears, click on it to pair.
Step 3 Confirm Bluetooh Pairing
Confirm the Bluetooth pairing by clicking
Pair on the scan tool. Do the same on the
TPA 300 by selecting .
Step 4 Check if TPA 300 is correctly paired
On the Bosch scan tool, check if TPA_
xxxxx appears in the paired devices list.
Step 5 Select Vehicle
On the Bosch scan tool, Press Select Vehicle
> Select AutoID or Manual Selection > Select
Maintence Tests > Select TPMS Registration >
Select Tire Sensor Registration > “Use TPMS
Tool?” appears, Select Yes > Press all continue
buttons that appear.
Step 6 Read TPMS sensors with TPA 300
The Bosch scan tool will automatically select
the matching vehicle on the TPA 300. Use
the TPA 300 to read all the TPMS sensors.
To register sensors after readings, follow the
prompts on the Bosch scan tool.
21
2
1

1699502722 | REV. A | FEBRUARY 2020
en-US | 6| Charging the Tool | TPA 300
5 Charging the Tool
For charging the tool, plug the USB cable into the supplied universal charger,
then plug the charger into an appropriate outlet. Plug the other end of the USB
cable into the USB slot on the bottom of the tool. The battery icon on the tool
will then reflect the charging status.
Note: DO NOT use the tool with low battery status.
Tool may not provide reliable results.
WARNING: This product emits electromagnetic and electronically
generated waves that may interfere with the safe operation of pacemakers.
Individuals that have pacemakers should NEVER use this product.
WARNING:
Do not use on live electrical circuits.
Please read instructions before use.
Wear safety glasses. (user and bystanders).

1699502722 | REV. A | FEBRUARY 2020
TPA 300 | Product Contents | 7| en-US

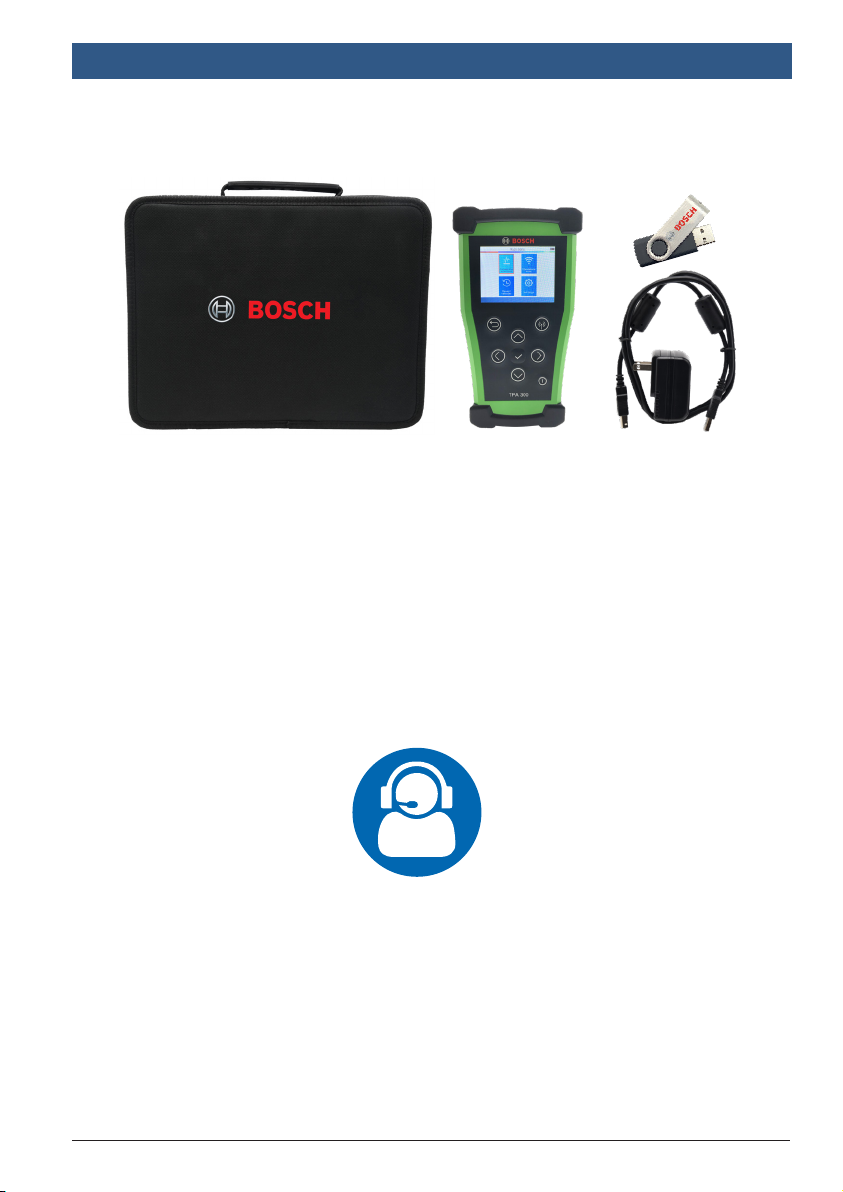

6 Product Content
• TPA 300 Tool
• Quickstart Guide
• Universal Charger
• USB-B Cable
• USB with User Manual/Software
• Carrying Case
7 Technical Support Info
TECHNICAL SUPPORT
Tel: [phone] Option 1
Email: techsupport.diagnostic[email protected]h.com
REPAIRS
Tel: [phone]
Email: [e-mail]

This page intentionally left blank.

Guía de inicio rápido TPA 300
(es-LA)

1699502722 | REV. A | FEBRERO DE 2020
es-LA | 2| Explorar la herramienta | TPA 300
1 Explorar la herramienta
Encendido
Enciende y apaga el aparato.
Exploración
Presione los botones de flecha para
navegar por los menú.
Conrmar/Aceptar
Presione para confirmar las selecciones.
Activación
Se usa para leer los sensores.
Volver/Cancelar
Úselo para volver a la pantalla anterior,
además de cancelar los procesos de
activación y programación.
Parte inferior
Lado
Parte delantera
Puerto USB/Carga
Se usa para cargar el aparato, además
de conectarlo a una PC para las
actualizaciones.
Puerto de extensión
Conecta el aparato a accesorios
opcionales.
Ranura de
tarjeta SD
Almacenamiento de datos
de trabajo en tarjeta SD.

1699502722 | REV. A | FEBRERO DE 2020
TPA 300 | Características principales | 3| es-LA

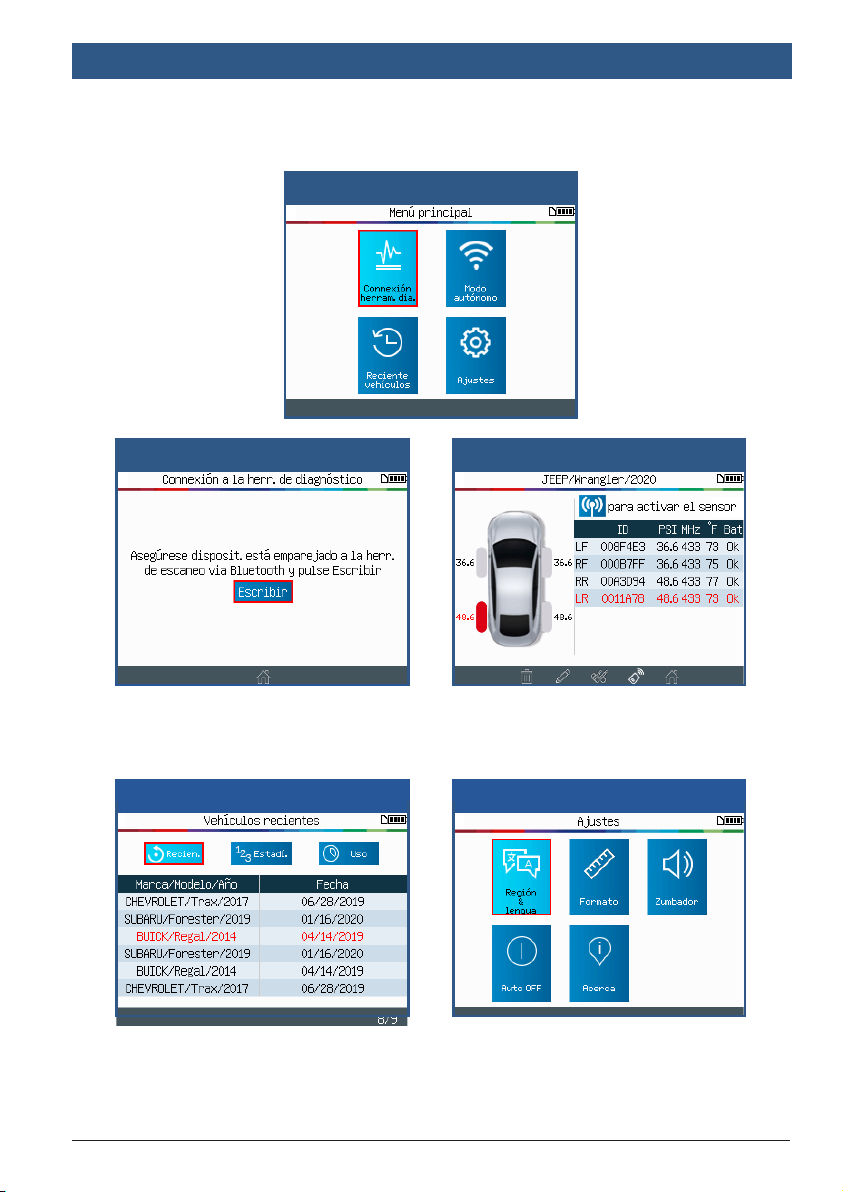

2 Características principales
Menú principal
Conectar a la herramienta de escaneo
Seleccione ID del Auto o Selección
Manual en la herramienta de escaneo
de Bosch y use el TPA 300 para leer
los sensores TPMS.
Modo independiente
Use el TPA 300 como herramienta
TPMS independiente para leer y
programar los sensores, verificar el
llavero transmisor y mucho más.
Vehículos recientes
Ver historial de TPMS del vehículo.
Ajustes
Cambiar región, idioma, formato
de visualización, sonido, ajustes de
encendido automático y verificar la
versión del software.

1699502722 | REV. A | FEBRERO DE 2020
es-LA | 4| Actualizar la herramienta | TPA 300

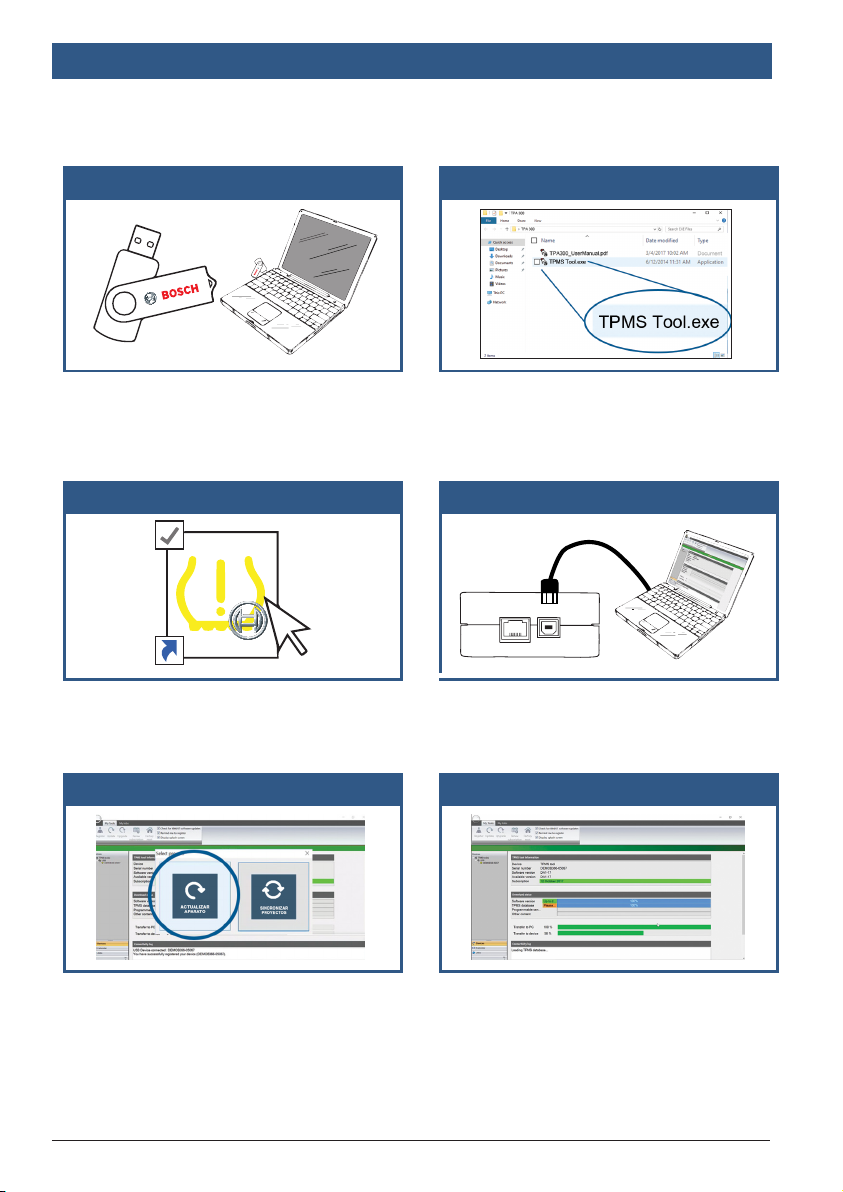

3 Actualizar la herramienta
El software actualizado también se puede descargar de
https://www.boschdiagnostics.com/pro/updates-and-downloads
Paso 1 Instalar software
El software de la herramienta TPMS se encuentra
en la unidad USB que se incluye en el kit. Inserte la
unidad USB en el puerto USB de la PC.
*Use Windows 7 o una versión posterior para
esta aplicación*
Paso 2 Instalar software
En la unidad, abra TPMS Tool.exe y siga
las instrucciones de la pantalla para
instalar el software actualizado.
Paso 3 Abrir software
Después de que se complete la instalación,
aparecerá un ícono de acceso directo en el
escritorio. Haga doble clic en el ícono para
abrir la herramienta TPMS.
Paso 4 Conectar herramienta en PC
Cuando se haya abierto, conecte la
herramienta TPMS a una PC con el cable
USB que se incluye en el kit.
Paso 5 Actualizar herramienta
Aparecerá una ventana emergente. Haga clic
en Actualizar aparato. Si no aparece esta
ventana, haga clic en el botón Actualizar en la
esquina superior izquierda de la pantalla.
Paso 6 Actualización en curso
La herramienta comenzará el proceso de
actualización. Espere 15 a 20 minutos
para que la herramienta se actualice. NO
desconecta el aparato mientras se actualiza.

1699502722 | REV. A | FEBRERO DE 2020
TPA 300 | Conectarse a una herramienta de diagnóstico Bosch | 5| es-LA

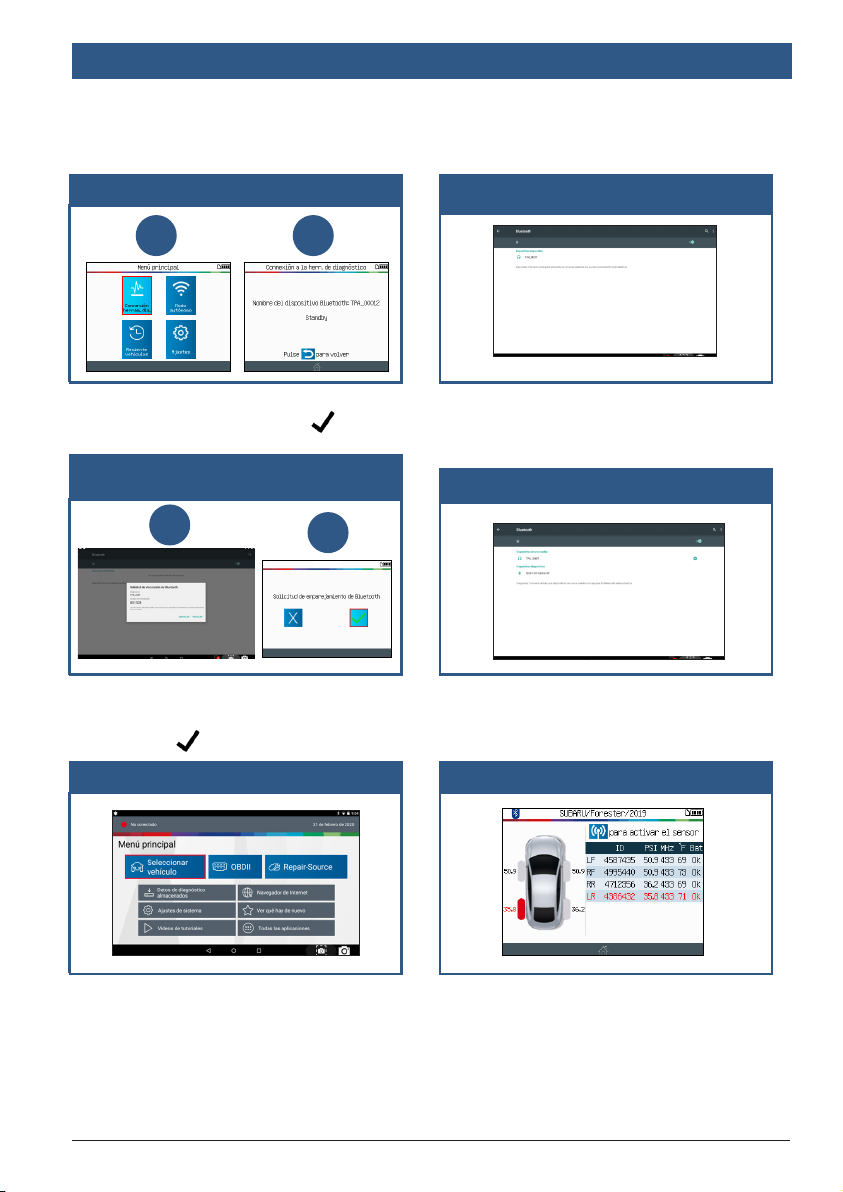

4 Conectarse a una herramienta de
diagnóstico Bosch
Paso 1 Activar Bluetooth en TPA 300
En el menú principal, seleccione Conexión
herram. dia. Y presione continuar .
Paso 2 Activar Bluetooth en la herramienta de
escaneo
En la herramienta de escaneo Bosch, vaya a Todas las
aplicaciones > Settings > Bluetooth y espere hasta
que se detecte TPA 300. Cuando aparezca el nombre
del dispositivo, haga clic en él para conectarlo.
Paso 3 Confirmar la sincronización por
Bluetooth
Haga clic en Sincronizar en la herramienta
de escaneo para confirmar la sincronización
por Bluetooth. Haga lo mismo en TPA 300
seleccionando .
Paso 4 Verifique que TPA 300 esté
sincronizado correctamente
En la herramienta de escaneo Bosch,
verifique si TPA_xxxxx aparece en la lista de
dispositivos sincronizados.
Paso 5 Seleccionar vehículos
En la herramienta de escaneo Bosch, Presione
Seleccionar vehículo > Seleccione ID del Auto
o Selección Manual > Seleccione Pruebas de
mantenimiento > Seleccione Registración TPMS
> Seleccione Registro de presión de la llanta >
aparece “¿Usar herramienta TPMS?”, Seleccione Sí >
Presione todos los botones Continuar que aparezcan.
Paso 6 Leer los sensores TPMS con TPA 300
La herramienta de escaneo Bosch seleccionará
automáticamente el vehículo que coincida con
el TPA 300. Use el TPA 300 para leer todos
los sensores TPMS. Par registrar los sensores
después de las lecturas, siga los diálogos de la
herramienta de escaneo Bosch.
21
2
1

1699502722 | REV. A | FEBRERO DE 2020
es-LA | 6| Cargar la herramienta | TPA 300
5 Cargar la herramienta
Para cargar el aparato, conecte el cable USB en el cargador universal que se
proporciona y conecte el cargador en la toma adecuada. Conecte el otro extremo
del cable USB en la ranura USB en la parte inferior del aparato. El ícono de
batería de la herramienta reflejará el estado de carga.
Nota: NO use la herramienta con un estado de batería baja.
La herramienta puede no ofrecer resultados conables.
ADVERTENCIA: Este producto emite ondas generadas
electrónicamente y electromagnéticas que pueden interferir con el
funcionamiento seguro de los marcapasos.
Los individuos que tengan marcapasos no deberían usar NUNCA
este producto.
ADVERTENCIA:
No utilizar en circuitos eléctricos cargados.
Lea las instrucciones antes de usar.
Use lentes de seguridad. (usuario y los transeúntes).

1699502722 | REV. A | FEBRERO DE 2020
TPA 300 | Contenido del producto | 7| es-LA
6 Contenido del producto
• Herramienta TPA 300
• Guía de inicio rápido
• Cargador universal
• Cable USB-B
• USB con software/manual de usuario
• Estuche de transporte
7 Información de soporte técnico
SOPORTE TÉCNICO
Tel: [phone] Opción 1
Correo electrónico: techsupport.diagnostics@us.
bosch.com
REPARACIÓN
Tel: [phone]
Correo electrónico: [e-mail]

This page intentionally left blank.

Guide de démarrage rapide du TPA300
(fr-CA)

1699502722 | RÉV. A | FÉVRIER 2020
fr-CA | 2| Navigation dans l’outil | TPA300
1 Navigation dans l’outil
Alimentation
Met en marche/coupe l’alimentation
de l’outil.
Navigation
Appuyez sur les flèches pour naviguer
parmi les menus.
Confirmation/OK
Appuyez sur ce bouton pour confirmer
la sélection.
Capteur
Appuyez sur ce bouton pour lire les
capteurs.
Retour/annulation
Utilisez ce bouton pour revenir d’un
écran et pour annuler les procédures de
capture ou de programmation.
Dessous
Côté
Devant
Port USB/de recharge
Permet de charger l’outil, ainsi que de
le brancher à un ordinateur personnel
pour le mettre à jour.
Port d’extension
Permet de brancher des accessoires
optionnels à l’outil.
Fente pour
carte SD
Carte SD de données
d’entretien.

1699502722 | RÉV. A | FÉVRIER 2020
TPA300 | Caractéristiques principales | 3| fr-CA
2 Caractéristiques principales
Menu principal
Connexion à l’outil de diagnostic
Sélectionnez AutoID ou Sélection manuelle
sur l’outil de diagnostic Bosch et utilisez le
TPA300 pour lire les capteurs TPMS.
Mode autonome
Utilisez le TPA300 comme outil TPMS
autonome pour lire et programmer des
capteurs, vérifier des porte-clés et bien
plus.
Véhicules récents
Affichez l’historique TPMS du véhicule.
Configurations
Modifiez la région, la langue, le format
d’affichage, le son, les réglages d’arrêt
automatique et vérifiez la version du
logiciel.

1699502722 | RÉV. A | FÉVRIER 2020
fr-CA | 4| Mise à jour de l’outil | TPA300
3 Mise à jour de l’outil
Le logiciel mis à jour peut aussi être téléchargé à partir du
https://www.boschdiagnostics.com/pro/updates-and-downloads
Étape1 Installation du logiciel
Le logiciel de l’outil TPMS est situé sur une clé USB
qui accompagne la trousse. Insérez la clé USB dans
le port USB de l’ordinateur personnel.
*Utilisez Windows7 ou une version plus récente
pour cette application*
Étape2 Installation du logiciel
Sur la clé, ouvrez TPMS Tool.exe et suivez les
instructions à l’écran pour installer le logiciel
mis à jour.
Étape3 Ouverture du logiciel
Une fois l’installation terminée, une icône de
raccourcis apparaîtra sur le bureau. Double-
cliquez sur l’icône pour ouvrir l’outil TPMS.
Étape4 Branchement de l’outil sur l’ordinateur
personnel
Une fois ouvert, branchez l’outil TPMS à
l’ordinateur personnel en utilisant le câble
USB inclus dans la trousse.
Étape5 Mise à jour de l’outil
Une fenêtre contextuelle s’affichera. Cliquez sur
Mise à jour complète. Si cette fenêtre n’apparaît
pas, cliquez sur le bouton Mise à jour situé dans le
coin supérieur gauche de l’écran.
Étape6 Mise à jour en progression
L’outil commencera la procédure de mise à
jour. La mise à jour de l’outil prend de 15 à
20 minutes. NE PAS débrancher l’outil
pendant la mise à jour.
