Bosch PAM 220 User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 56P (2019.07) T / 183
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwij zing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar 
1 609 92A 56P
PAM 220

2 |
Deutsch..................................................Seite 9
English ...................................................Page 21
Français..................................................Page 34
Español ................................................ Página 47
Português .............................................. Página 61
Italiano................................................. Pagina 74
Nederlands............................................. Pagina 87
Dansk .................................................... Side 99
Svensk .................................................. Sidan 110
Norsk..................................................... Side 122
Suomi.....................................................Sivu 133
Ελληνικά................................................ Σελίδα 145
Türkçe................................................... Sayfa 158
 ..................................................  172
1 609 92A 56P | (12.07.2019) Bosch Power Tools

| 3
MTR
COM
Hold
180°
(1)
(2)
(3)
(4)
(5)
(6)
(7) (8) (9) (10)(11)(a)
(b)(c)(d)(e)(f) (g) (h)
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

4 |
(12) (13)
(14)
(15)
(16)
A
B
1 609 92A 56P | (12.07.2019) Bosch Power Tools

| 5
(1)
(3)
(5)
w
w
(1)
(3)
C
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

6 |
(1)
(3)
w
w
D
E
1 609 92A 56P | (12.07.2019) Bosch Power Tools

| 7
(1)
(3)
(2)
w
v
(1)
(3)
(2)
w
v
F
G
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

8 |
(1)
(3)
(2)
w
v
H
1 609 92A 56P | (12.07.2019) Bosch Power Tools

Deutsch | 9
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten.
Wenn das Messwerkzeug nicht entsprechend den vor-
liegenden Anweisungen verwendet wird, können die in-
tegrierten Schutzvorkehrungen im Messwerkzeug be-
einträchtigt werden. BEWAHREN SIE DIESE ANWEISUN-
GEN GUT AUF.
uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter
Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube
befinden. Im Messwerkzeug können Funken erzeugt werden, die den
Staub oder die Dämpfe entzünden.
uBeachten Sie beim Sägen von Werkstücken, für die Sie die Winkel
mit diesem Messwerkzeug ermittelt haben, immer strikt die Sicher-
heits- und Arbeitshinweise der verwendeten Säge (einschließlich der
Hinweise zum Positionieren und Spannen des Werkstücks). Können
die erforderlichen Winkel an einer bestimmten Säge oder einem Sägetyp
nicht eingestellt werden, müssen alternative Sägemethoden angewendet
werden. Besonders spitze Winkel können unter Verwendung einer koni-
schen Spannvorrichtung mit einer Tisch- oder Handkreissäge geschnitten
werden.
Produkt- und Leistungsbeschreibung
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen und Übertragen von Winkeln,
zum Berechnen einfacher und doppelter Gehrungswinkel sowie zum Prüfen
und Ausrichten von Waagerechten und Senkrechten.
Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

10 | Deutsch
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Dar-
stellung des Messwerkzeugs auf der Grafikseite.
(1) Klappschenkel
(2) Schenkelverlängerung
(3) Basisschenkel
(4) Beleuchtetes Display
(5) Libelle für waagerechtes Ausrichten
(6) Libelle für senkrechtes Ausrichten
(7) Taste für doppelte Gehrung COM
(8) Taste für einfache Gehrung MTR
(9) Taste Hold/Clear Hold
(10) Taste für Supplementärwinkel 180°
(11) Ein-/Aus-Taste
(12) Batteriefach
(13) Seriennummer
(14) Arretierung des Batteriefachdeckels
(15) Batteriefachdeckel
(16) Skala auf Schenkelverlängerung
Anzeigenelemente
(a) Messwert
(b) Batterie-Ladezustandsanzeige/Batteriewarnung
(c) Indikator für Supplementärwinkel SUP
(d) Indikator für Neigungswinkel SPR
(e) Indikator für Eckwinkel CNR
(f) Indikator für horizontalen Gehrungswinkel MTR
(g) Indikator für vertikalen Gehrungswinkel BVL
(h) Indikator für Speicherwert HOLD
1 609 92A 56P | (12.07.2019) Bosch Power Tools

Deutsch | 11
Technische Daten
Digitaler Winkelmesser PAM 220
Sachnummer 3 603 F76 ...
Messbereich 0°–220°
Messgenauigkeit
– Winkel ±0,2°
– Libelle 1,5 mm/m
Genauigkeit der Winkelberechnung ±0,1°
Betriebstemperatur –10 °C ... +50 °C
Lagertemperatur –20 °C ... +70 °C
max. Einsatzhöhe über Bezugshöhe 2000m
relative Luftfeuchte max. 90%
Verschmutzungsgrad entsprechend IEC61010‑1 2A)
Batterien 2 × 1,5 V LR6 (AA)
Betriebsdauer ca. 25 h
Abschaltautomatik nach ca. 5 min
Schenkellänge 400 mm
Gewicht entsprechend EPTA-Procedure 01:2014 0,89 kg
Maße 425 × 41 × 58 mm
A) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich ei-
ne vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer(13) auf
dem Typenschild.
Montage
Batterien einsetzen/wechseln (sieheBildA)
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man-
gan-Batterien oder Akkus empfohlen.
Zum Öffnen des Batteriefachdeckels(15) drücken Sie die Arretierung(14)
und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

12 | Deutsch
ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung
auf der Innenseite des Batteriefachs.
Erscheint die Anzeige Batteriewarnung(b) während des Betriebs erstmals
im Display, kann noch ca. 1 bis 2 Stunden gemessen werden.
Blinkt die Batteriewarnung(b), müssen die Batterien bzw. Akkus gewechselt
werden. Messungen sind nicht mehr möglich.
Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie
nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität.
uNehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn
Sie es längere Zeit nicht benutzen. Die Batterien und Akkus können bei
längerer Lagerung korrodieren und sich selbst entladen.
Schenkelverlängerung aufsetzen (sieheBildB)
Schieben Sie die Schenkelverlängerung(2) von vorn auf den Klappschen-
kel(1) auf. Schieben Sie die Schenkelverlängerung so weit wie erforderlich
über das Gelenk des Messwerkzeugs.
Betrieb
Inbetriebnahme
uSchützen Sie das Messwerkzeug vor Nässe und direkter Sonnenein-
strahlung.
uSetzen Sie das Messwerkzeug keinen extremen Temperaturen oder
Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im
Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperatur-
schwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei
extremen Temperaturen oder Temperaturschwankungen kann die Präzi-
sion des Messwerkzeugs beeinträchtigt werden.
uHalten Sie die Auflageflächen und Anlegekanten des Messwerkzeugs
sauber. Schützen Sie das Messwerkzeug vor Stoß und Schlag.
Schmutzpartikel oder Verformungen können zu Fehlmessungen führen.
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs drücken Sie die Ein-/Aus-Taste(11).
Nach dem Einschalten befindet sich das Messwerkzeug in der Betriebsart
„Standardmessung“.
1 609 92A 56P | (12.07.2019) Bosch Power Tools

Deutsch | 13
Zum Ausschalten des Messwerkzeugs drücken Sie die Ein-/Aus-Taste(11).
Wird ca. 5min lang keine Aktion durchgeführt, dann schaltet sich das Mess-
werkzeug zur Schonung der Batterien automatisch ab.
Ausrichten mit den Libellen
Mit der Libelle(5) können Sie das Messwerkzeug waagerecht und mit der Li-
belle(6) senkrecht ausrichten.
Sie können das Messwerkzeug auch wie eine Wasserwaage zur Überprüfung
von Waagerechten oder Senkrechten einsetzen. Legen Sie dazu das Mess-
werkzeug auf die zu prüfende Oberfläche auf.
Betriebsart „Standardmessung“
Nach jedem Einschalten befindet sich das Messwerkzeug in der Betriebsart
„Standardmessung“.
Winkel messen (sieheBilderC–E)
Legen Sie den Klappschenkel(1) und den Basisschenkel(3) flächig an den
zu messenden Kanten an bzw. auf. Der angezeigte Messwert(a) entspricht
dem Innenwinkelw zwischen dem Basis- und dem Klappschenkel.
Dieser Messwert wird so lange auf dem Display(4) angezeigt, bis Sie den
Winkel zwischen Klappschenkel(1) und Basisschenkel(3) verändern.
Winkel übertragen (sieheBildC)
Messen Sie den zu übertragenden Winkel durch Anlegen von Klapp- und Ba-
sisschenkel an den Vorgabewinkel.
Legen Sie das Messwerkzeug in der gewünschten Position an das Werkstück
an. Verwenden Sie die Schenkel als Lineal zum Antragen des Winkels.
Achten Sie darauf, dass Klapp- und Basisschenkel während des Übertragens
nicht bewegt werden.
Winkel abtragen (sieheBildD)
Öffnen Sie Klapp- und Basisschenkel so weit, bis in der Messwertanzeige(a)
der abzutragende Winkel angezeigt wird.
Legen Sie das Messwerkzeug in der gewünschten Position an das Werkstück
an. Verwenden Sie die Schenkel als Lineal zum Antragen des Winkels.
Messwert speichern
Zum Speichern des aktuellen Messwerts (HOLD) drücken Sie die Speicher-
taste Hold(9).
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

14 | Deutsch
Der Messwert wird unabhängig von Bewegungen an Basis- und Klappschen-
kel so lange angezeigt, bis Sie wieder auf die Speichertaste Hold(9)
drücken.

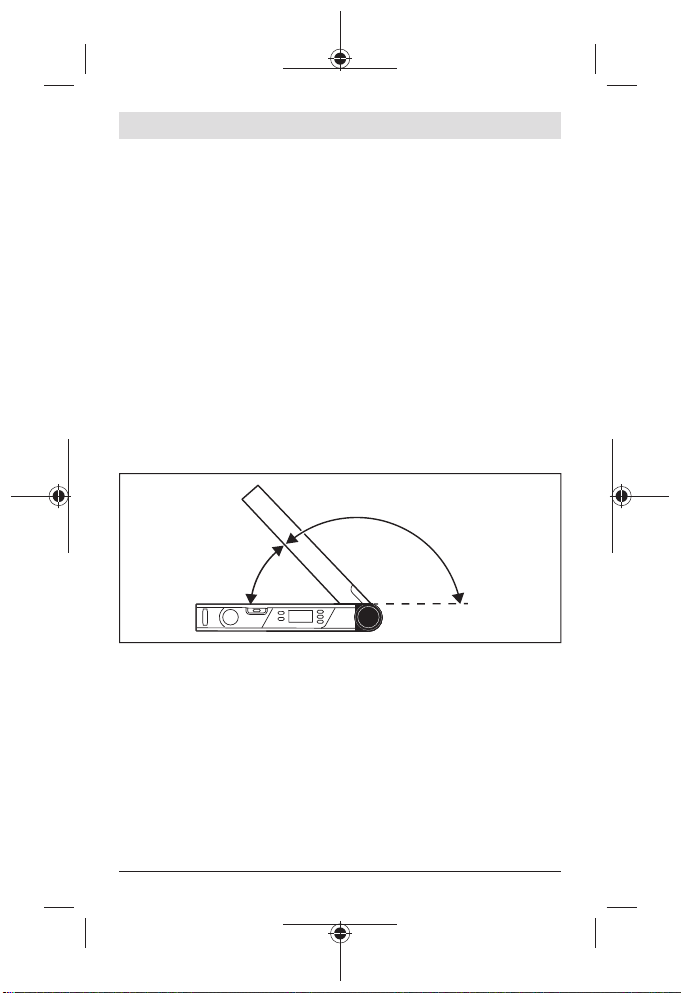

Messen mit Schenkelverlängerung (sieheBilderF–H)
Die Schenkelverlängerung(2) ermöglicht die Winkelmessung, wenn die An-
legefläche kürzer als der Klappschenkel(1) ist.
Setzen Sie die Schenkelverlängerung(2) auf (siehe „Schenkelverlängerung
aufsetzen (sieheBildB)“, Seite12). Legen Sie den Basisschenkel(3) und
die Schenkelverlängerung(2) flächig an die zu messenden Kanten an bzw.
auf.
Im Display wird als Messwert der Winkel w zwischen Basis- und Klappschen-
kel angezeigt. Den gesuchten Winkelv zwischen Basisschenkel und Schen-
kelverlängerung können Sie wie folgt berechnen:
v=180°–w
Wenn Sie die Taste 180° drücken, wird der gesuchte Winkelv (Supplemen-
tärwinkel) berechnet und angezeigt.
w
v
Messung „Einfache Gehrung“
Die Messung „Einfache Gehrung“ dient zur Berechnung des Schnittwinkels
MTR, wenn zwei Werkstücke mit gleicher Gehrung zusammen einen beliebi-
gen Außenwinkel x° kleiner 180° bilden sollen (z.B. für Fußbodenleisten,
Treppengeländer-Säulen oder Bilderrahmen).
1 609 92A 56P | (12.07.2019) Bosch Power Tools

Deutsch | 15
x°
Sollen die Werkstücke in eine Ecke eingepasst werden (z.B. für Fußboden-
leisten), dann messen Sie den Eckwinkel x° durch Anlegen von Klapp- und
Basisschenkel. Für vorgegebene Winkel (z.B. Bilderrahmen) öffnen Sie
Klapp- und Basisschenkel so weit, bis der gewünschte Winkel im Display an-
gezeigt wird.
x°
x°
MTR
MTR
Berechnet wird der horizontale Gehrungswinkel MTR („Miter Angle“: hori-
zontaler Gehrungswinkel), um den die zwei Werkstücke gekürzt werden
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

16 | Deutsch
müssen. Das Sägeblatt steht bei diesen Gehrungsschnitten senkrecht zum
Werkstück (der vertikale Gehrungswinkel beträgt 0°).
MTR
Drücken Sie die Taste MTR(8). Solange Sie die Taste MTR(8) gedrückt hal-
ten, wird der berechnete horizontale Gehrungswinkel MTR, der an der Kapp-
und Gehrungssäge eingestellt werden muss, angezeigt. Gleichzeitig leuchtet
der Indikator MTR im Display auf.
Hinweis: Der berechnete horizontale Gehrungswinkel MTR kann nur für
Kapp- und Gehrungssägen übernommen werden, bei denen die Einstellung
für senkrechte Schnitte 0° beträgt. Ist die Einstellung für senkrechte Schnit-
te 90°, dann müssen Sie den Winkel für die Säge wie folgt berechnen:
90° – angezeigter Winkel MTR = einzustellender Winkel an der Säge.
Messung „Doppelte Gehrung“
Die Messung „Doppelte Gehrung“ („Compound MTR“) dient zur Berechnung
von horizontalen und vertikalen Gehrungswinkeln, wenn zwei Werkstücke
mit Mehrfachwinkeln (z.B. Deckenleisten) exakt aufeinander stoßen sollen.
Messen Sie zunächt den Neigungswinkel SPR und den Eckwinkel CNR. Das
Messwerkzeug berechnet dann den horizontalen Gehrungswinkel MTR und
den vertikalen Gehrungswinkel BVL.
1 609 92A 56P | (12.07.2019) Bosch Power Tools

Deutsch | 17
SPR
CNR
Führen Sie die Arbeitsschritte genau in der angegebenen Reihenfolge durch.
1. SPR: Neigungswinkel (Spring Angle) speichern
SPR
SPR
Für die Speicherung des Neigungswinkels gibt es folgende Möglichkeiten:
– Öffnen Sie Klapp- und Basisschenkel so weit, bis der gewünschte Nei-
gungswinkel im Display angezeigt wird.
– Bei unbekanntem Neigungswinkel messen Sie diesen. Legen Sie dazu das
zu messende Werkstück zwischen Klapp- und Basisschenkel.
Ist die Messung bei besonders schmalen oder kleinen Werkstücken mit
dem Messwerkzeug nicht möglich, dann verwenden Sie Hilfsmittel, wie
z.B. eine Schmiege, und stellen den Winkel dann am Messwerkzeug ein.
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

18 | Deutsch
Drücken Sie die Taste COM(7), um den gemessenen Neigungswinkel für die
doppelte Gehrung zu speichern. Im Display erscheinen SPR und der aktuelle
Winkel.
2. CNR: Eckwinkel (Corner Angle) speichern
CNR
CNR
Legen Sie Klapp- und Basisschenkel zum Messen des Eckwinkels flächig an
die Wände an oder stellen Sie einen bekannten Eckwinkel am Messwerkzeug
ein.
Drücken Sie erneut die Taste COM(7), um den gemessenen Eckwinkel für
die doppelte Gehrung zu speichern. Im Display erscheinen CNR und der ak-
tuelle Winkel.
3. MTR: horizontalen Gehrungswinkel (Miter Angle) ermitteln
MTR
Drücken Sie erneut die Taste COM(7). Im Display erscheinen MTR und der
berechnete horizontale Gehrungswinkel für die Kapp- und Gehrungssäge.
Mithilfe des horizontalen Gehrungswinkels wird die Drehung des Sägetischs
festgelegt (MTR).
1 609 92A 56P | (12.07.2019) Bosch Power Tools

Deutsch | 19
4. BVL: vertikalen Gehrungswinkel (Bevel Angle) ermitteln
BVL
Drücken Sie erneut die Taste COM(7). Im Display erscheinen BVL und der
berechnete vertikale Gehrungswinkel für die Kapp- und Gehrungssäge.
Mithilfe des vertikalen Gehrungswinkels wird die Neigung des Sägetischs
festgelegt (BVL).
Hinweise zur Betriebsart „Doppelte Gehrung“
Der berechnete horizontale Gehrungswinkel MTR kann nur für Kapp- und
Gehrungssägen übernommen werden, bei denen die Einstellung für senk-
rechte Schnitte 0° beträgt. Ist die Einstellung für senkrechte Schnitte 90°,
dann müssen Sie den Winkel für die Säge wie folgt berechnen:
90° – angezeigter Winkel MTR = einzustellender Winkel an der Säge.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Ver-
wenden Sie keine Reinigungs- oder Lösemittel.
Sollte das Messwerkzeug über längere Zeit dem Regen ausgesetzt sein, kann
es zur Beeinträchtigung seiner Funktion kommen. Nach dem vollständigen
Abtrocknen ist das Messwerkzeug jedoch wieder uneingeschränkt einsatz-
bereit. Eine Kalibrierung ist nicht erforderlich.
Bosch Power Tools 1 609 92A 56P | (12.07.2019)

20 | Deutsch
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres
Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen
zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu un-
seren Produkten und deren Zubehör.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt
die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Repa-
raturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
1 609 92A 56P | (12.07.2019) Bosch Power Tools
