Bosch Gms 120 professional Assembly instructions

2609140805 r2 07/13 Printed in Malaysia

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

GMS120

For English Version Version française Versión en español

See page 5 Voir page 13 Ver la página 21

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GMS 120

Professional

-2-

FIG. 1

-31-

-30-

Notes: Remarques : Notas:

-3-

FIG. 2

-4-

Sensor

GMS120

Professional

GMS120

Professional

12 2

ab c d

fgh

-29-

Notes: Remarques : Notas:

-28-

GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER

Y DE MEDICIÓN BOSCH

Robert Bosch Tool Corporation (el “Vendedor”) garantiza, solamente al comprador original, que todas las herramientas

láser y de medición Bosch estarán libres de defectos de material o de fabricación durante un período de un (1) año

a partir de la fecha de compra. Bosch extenderá la cobertura de garantía a dos (2) años cuando usted registre su

producto dentro del plazo de ocho (8) semanas a partir de la fecha de compra. La tarjeta de registro del producto debe

ser completada y enviada por correo a Bosch (sellada por la oficina de correos dentro del plazo de ocho semanas

después de la compra), o usted puede registrar su producto por Internet en

www.boschtools.com/Service/ProductRegistration. Si decide no registrar su producto, al mismo se le aplicará una

garantía limitada de un (1) año.

Reembolso de devolución del dinero o reemplazo durante 30 días:

Si no está completamente satisfecho con el rendimiento de sus herramientas láser y de medición, por cualquier motivo,

puede devolver el producto a su distribuidor Bosch dentro del plazo de 30 días a partir de la fecha de compra para

obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del plazo de 30 días,

su devolución debe estar acompañada por el recibo de compra original del producto tipo láser o instrumento óptico. Se

permitirá un máximo de 2 devoluciones por cliente.

LA OBLIGACIÓN EXCLUSIVA DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta

Garantía Limitada y, en hasta donde la ley lo permita, cualquier garantía o condición implícita por ley, consistirán en

la reparación o el reemplazo de las piezas, sin cargo, que presenten defectos de material o de fabricación y que no

hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no

sean el Vendedor o un Centro de Servicio Autorizado. Para presentar un reclamo bajo esta Garantía Limitada, usted

debe devolver la herramienta láser o de medición Bosch completa, con el transporte prepagado, a cualquier Centro de

Servicio de Fábrica o Centro de Servicio Autorizado BOSCH. Sírvase incluir un comprobante de compra fechado con

su herramienta. Para averiguar las ubicaciones de los centros de servicio cercanos, sírvase usar nuestro localizador de

servicio por Internet o llamar al 1-877-267-2499.

ESTE PROGRAMA DE GARANTÍA NO SE APLICA A LOS TRÍPODES NI A LAS VARILLAS. Robert Bosch Tool

Corporation (el “Vendedor”) garantiza los trípodes y las varillas niveladoras durante un período de un (1) año a partir de

la fecha de compra.

ESTA GARANTÍA LIMITADA NO SE APLICA A OTROS ARTÍCULOS ACCESORIOS NI ARTÍCULOS

RELACIONADOS. ESTOS ARTÍCULOS RECIBEN UNA GARANTÍA LIMITADA DE 90 DÍAS.

Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte

prepagado. Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada, sírvase visitar www.

boschtools.com o llamar al 1-877-267-2499.

TODAS LAS GARANTÍAS IMPLÍCITAS ESTARÁN LIMITADAS EN DURACIÓN A UN A—O A PARTIR DE LA FECHA

DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN

LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA

LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.

EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DA—OS INCIDENTALES O EMERGENTES

(INCLUYENDO PERO SIN ESTAR LIMITADOS A RESPONSABILIDAD POR PÉRDIDA DE UTILIDADES) QUE

SURJAN DE LA VENTA DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS

CANADIENSES NO PERMITEN LA EXCLUSIÓN NI LA LIMITACIÓN DE LOS DA—OS INCIDENTALES O

EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL

CASO DE USTED.

ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE

USTED TENGA TAMBIÉN OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU. O DE UNA

PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.

ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE

AMÉRICA, CANADÁ Y LA MANCOMUNIDAD DE PUERTO RICO. PARA OBTENER COBERTURA DE GARANTÍA EN

OTROS PAÍSES, CONTACTE A SU DISTRIBUIDOR O IMPORTADOR BOSCH LOCAL.

-5-

The detector’s ability to detect objects

is affected by the proximity of other

equipment that produce strong magnetic or

electromagnetic fields, and by moisture,

metallic building materials, foil-laminated

insulation materials and/or conductive

wallpaper.

The detector’s ability to detect wood

substructures (studs) is also affected by

inconsistency on the thickness of the surface

material, such as plaster and lath.

It is possible that there may be metal, wood

or wiring or something else, such as plastic

pipes, beneath the scanned surface that is not

detected.

The detector alone should

not be relied on exclusively

to locate items below the scanned

surface. The on display may also

represent water-filled plastic pipes. Use

other information sources to help locate items

before penetrating the surface. Such additional

sources include construction plans, visible

points of entry of pipes and wiring into walls,

such as in a basement, and standard 16” and

24” stud spacing practices.

Before penetrating a

surface (such as with a drill,

router, saw or nail), always shut off the

electrical power, gas and water supplies.

Cutting, drilling, etc… into these items when

operational can result in personal injury.

Optimal operation of the detector is possible only when the operating instructions and

information are read completely, and the instructions contained therein are strictly

followed.

SAVE THESE INSTRUCTIONS

Functional Description

INTENDED USE

The detector is intended for the detection of

metals (ferrous and non-ferrous metals, such

as pipes, metal studs and rebar), wood studs

and joists, and “live” wires/conductors in walls,

ceilings and floors.

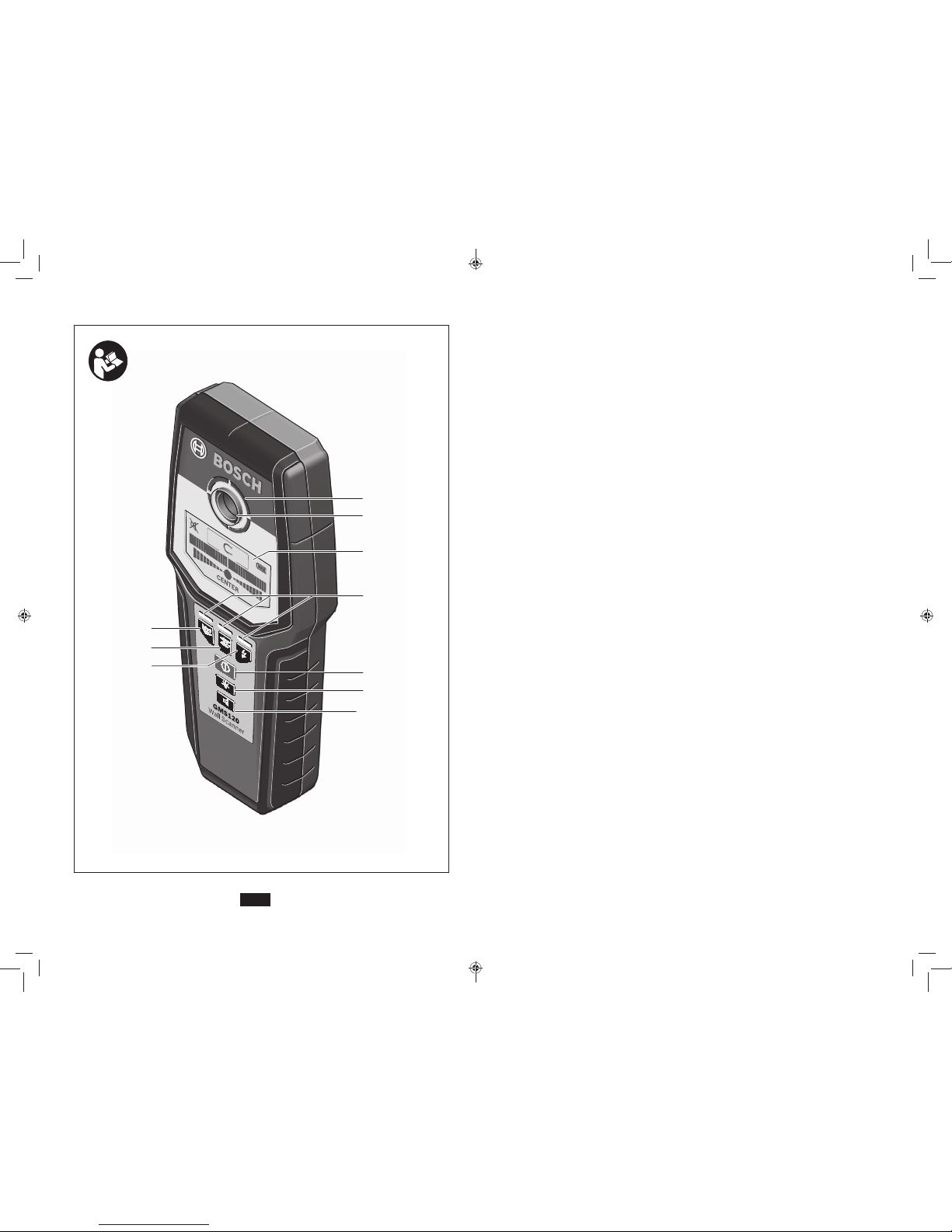

PRODUCT FEATURES

The numbering of the product features shown

refers to the illustration of the detector on the

graphic page 2.

1Illuminated ring

2Marking opening

3Display

4Operating mode indication

5On/Off button

6Display-illumination button

7 Audio signal button

8“Live” wire detection mode button

9Metal detection mode button

10 Wood and metal detection mode

11 Contact pads

12 Sensor area

13 Name plate

14 Battery lid

15 Latch of battery Lid

16 Fixture for carrying strap

17 Protective pouch

18 Carrying strap

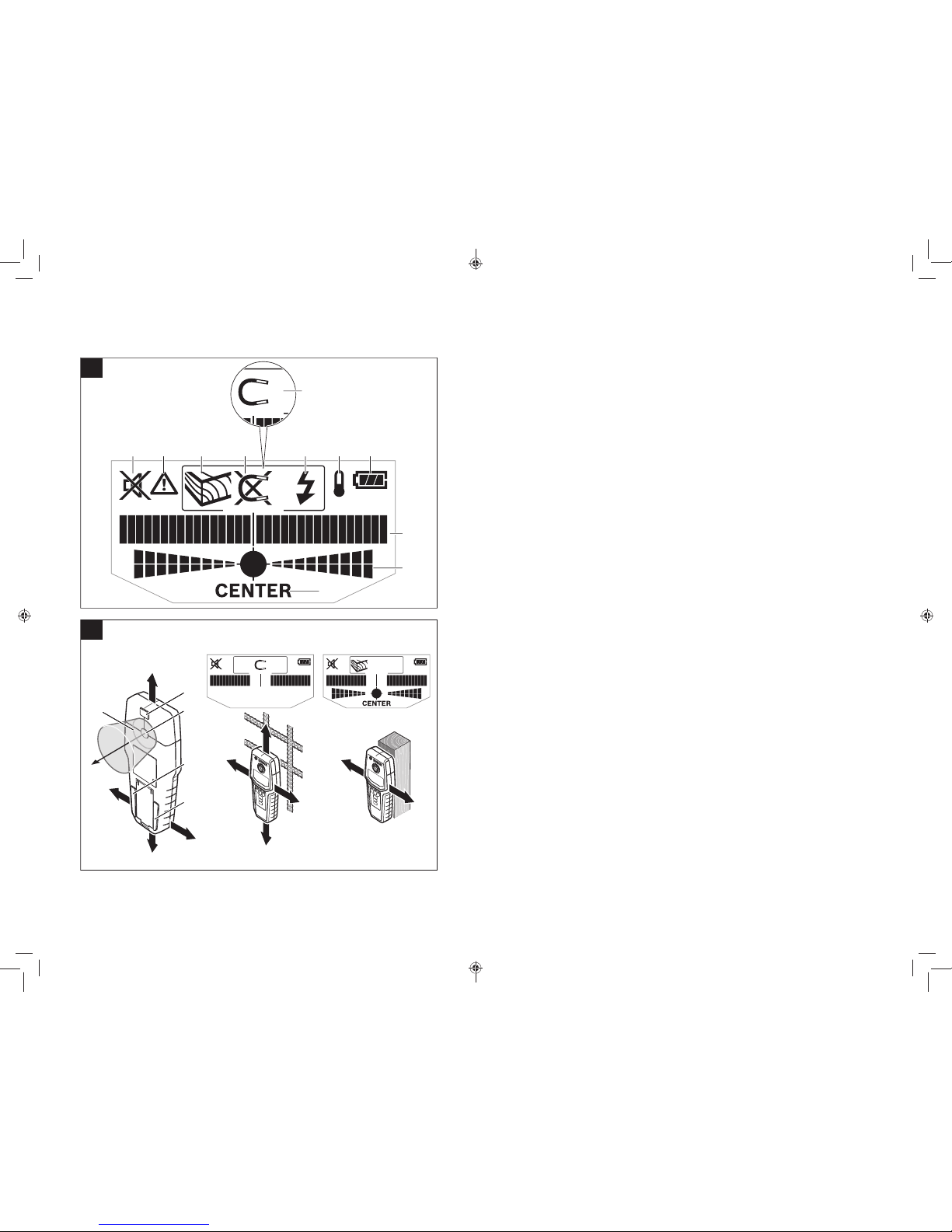

DISPLAY ELEMENTS

aSwitched-off audio signal indicator

bWarning function indicator

cNon-metal object indicator i.e. wood or

water-filled plastic pipes

dNon-magnetic metal indicator

eMagnetic metal indicator

f“Live” wire indicator

gTemperature warning indicator

hBattery indicator

iMain detection indicator

jFine scale indicator

kCENTER indicator

Safety Rules for Detector

Read all instructions. Failure to follow all instructions listed below may

result in electric shock, fire and/or serious injury.

SAVE THESE INSTRUCTIONS

WARNING

INSERTING/REPLACING THE BATTERY

Use only alkali-manganese batteries.

To open the battery lid 14, press the latch 15

in the direction of the arrow and fold up the

battery lid. Insert the supplied battery. Pay

attention that the polarity is correct, according

to the + and - symbols on the inside of the

battery lid.

The battery indicator halways indicates the

current battery status:

- Battery fully charged

- Battery has 2/3 of its capacity or less

- Battery has 1/3 of its capacity or less

- Please change battery

• If the tool is not used for a long period of

time, the battery must be removed. The

battery can corrode or discharge itself over

long periods.

INITIAL OPERATION

• Protect the tool against moisture and

direct sunlight.

• Do not expose the tool to extreme

temperatures or variations in

temperature. In case of large variations

in temperature, allow the measuring tool

to adjust to the ambient temperature

before switching it on. Extreme and

variations in temperature can impair the display

and accuracy of the tool.

• Use operation of transmitting systems,

such as WLAN, UMTS, radar, transmitter

masts or microwaves, in the close

proximity can influence the measuring

function.

RECOMMENDATIONS FOR

PROPER SCANNING

Avoid wearing jewelry such as rings or watches

when using the detector. The metal may cause

inaccurate detection.

• Move the detector uniformly the surface

without lifting it off or changing the applied

pressure.

Preparation

-6-

Wall Scanner GMS120

Article number 3 601 K81 010

Maximum scanning depth*:

Ferrous metals 4-3/4” / 121 mm

Non-ferrous metals (copper) 3-1/8” / 80 mm

Live wires 110V / 230V (voltage applied)* 2” / 50 mm

Wood substructures (studs) 1-1/2” / 38 mm

Automatic switch-off After approx. 5 min

Operating temperature 14 °F ~ 122 °F

(–10 °C ~ +50 °C)

Storage temperature – 4 °F ~ +158 °F

(–20 °C ~ +70 °C)

Battery 1 x (9V) (6LR61)

Operating lifetime (alkali-manganese batteries) Approx. 5 h

Weight according to EPTA-Procedure 01/2003 0.60 lbs / 0.27 kg

* Depends on material and size of objects as well as material and condition of structure.

** Less scanning depth for wires/conductors that are not “live”.

Please observe the article number on the type plate of your detector.

Technical Data

Operation

-27-

Mantenimiento y servicio

RECALIBRACIÓN

Si le principal indicateur de détection i montre

continuellement une amplitude même en

l’absence d’objet en métal dans le voisinage du

détecteur, celui-ci peut être étalonné à la main :

- Éteignez le détecteur.

- Retire todos los objetos de la vecindad del

multidetector (incluyendo relojes de pulsera o

anillos de metal) y sostenga el multidetector en

el aire. Assurez-vous que l’indicateur de niveau

de charge de la pile h montre une capacité d’au

moins 1/3. Tenez l’outil de mesure de sorte que

la plaque signalétique 13 soit orientée face au

sol. Évitez un éclairage très brillant ou la lumière

directe du soleil sur les zones 12 ou 13, ou

couvrez-les pour les en protéger.

- Appuyez sur les boutons 5et 7, et maintenez-les

enfoncés jusqu’à ce que l’anneau illuminé 1

s’allume en rouge. Puis relâchez ces deux

bouton. Une fois que le processus d’étalonnage

aura été effectué avec succès, le détecteur

se remettra en marche au bout de quelques

seconde; il est alors prêt à fonctionner

normalement.

MANTENIMIENTO Y LIMPIEZA

Inspectez l’outil de mesure à chaque fois avant de

vous en servir. En cas de dommage visible ou

de pièces déconnectées à l’intérieur de l’outil de

mesure, un fonctionnement sans danger ne peut

plus être garanti.

• Gardez toujours l’outil de mesure propre et sec

pour assurer son fonctionnement correct et sans

danger.

• N’immergez pas l’outil de mesure dans de l’eau

ou dans d’autres liquides.

• Quite los residuos o la contaminación con un

paño suave y seco. No use agentes limpiadores

ni solventes.

•

Afin de ne pas affecter la capacité de détection du

détecteur, il ne faut pas apposer d’autocollants

ou d’étiquettes, ou de plaques signalétiques, tout

particulièrement en métal, sur la zone du capteur

12 à l’avant ou à l’arrière du détecteur.

• Ne retirez pas les plots de contact 11 au dos du

détecteur.

•

Ne rangez et ne transportez l’outil de détection que

dans la mallette de protection fournie dans ce but.

• Dans toute la correspondance et dans les

commandes de pièces de rechange, incluez

toujours le numéro d’article à 10 chiffres qui

figure sur la plaque signalétique de l’outil de

détection.

ELIMINACIÓN

intrumentos, los accesorios y el embalaje se deben organizar para reciclarlos respetando el medio ambiente.

Este equipo ha sido sometido a pruebas y se ha comprobado que cumple con los límites para un

dispositivo digital de Clase B, conforme a la Parte 15 de las normas de la FCC.

Reglas. Estos límites están diseñados para proporcionar protección razonable contra la interferencia

perjudicial cuando el equipo se utiliza en una instalación residencial. Este equipo genera, usa y puede

radiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede

causar interferencia perjudicial para las radiocomunicaciones. Sin embargo, no hay garantía de que no

ocurrirá interferencia en una instalación específica. Si este equipo causa interferencia perjudicial para

la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo,

se recomienda al usuario que intente corregir la interferencia tomando una o más de las medidas

siguientes:

(1) Reoriente o reubique la antena receptora.

(2) Aumente la separación entre el equipo y el receptor.

(3) Conecte el equipo a un tomacorriente o un circuito distinto a aquél en que el receptor esté

conectado (si es aplicable).

(4) Consulte al distribuidor o a un técnico experto en radio y televisión para obtener ayuda.

Advertencia de registro de Clase B conforme a la Parte

15 de las normas de la FCC

-26-

• Los cables/conductores “con corriente”

se pueden detectar más fácilmente cuando

los aparatos consumidores de energía (por

ej., lámparas y electrodomésticos) están

conectados al cable/conductor que se está

buscando y están encendidos.

En ciertas condiciones (tales

como cuando están detrás de

superficies metálicas, apantallados en conducto o

detrás de superficies con un alto contenido de agua),

los cables/conductores “con corriente” no se pueden

detectar con certidumbre. Estos casos pueden ser

reconocidos en el modo de detección de metal

como objetos metálicos. La force du signal d’un

fil/conducteur sous tension dépend de la position

du câble. Par conséquent, appliquez d’autres

mesures à proximité immédiate ou utilisez

d’autres sources d’information pour déterminer si

un fil/conducteur sous tension existe.

• Los cables “sin corriente” se podrían detectar

como objetos metálicos con el modo de

detección de metal. Sin embargo, a diferencia

de los cables de cobre macizo, los cables de

cobre trenzado no son detectables.

• La présence d’électricité statique peut causer

une détection inexacte de fils électriques, p.

ex., sur une surface étendue. Il pourrait être

utile de mettre l’autre main sur le mur et de

mesurer à nouveau pour se débarrasser ainsi

de l’électricité statique.

Les valeurs de détection peuvent

être rendues inexactes par la

présence de certaines conditions ambiantes. Citons

à titre d’exemples la proximité d’autres équipements

qui produisent de puissants champs magnétiques

ou électromagnétiques, ainsi que de l’humidité, la

présence de matériaux de construction métalliques

ou de matériaux d’isolation métallisés, ou encore

l’existence de carrelage ou de papier peint conducteur.

Par conséquent, veuillez également consulter

d’autres sources d’information (p. ex., les plans qui

ont été utilisés pour la construction du bâtiment)

avant de percer, de scier ou de toupiller dans des

murs, plafonds ou planchers.

Antes de penetrar en una

superficie (por ejemplo con

un taladro, una rebajadora, una sierra o un clavo),

desconecte siempre los suministros de energía

eléctrica, de gas y de agua. Cortar, taladrar, etc…

en estos elementos cuando estén operativos

puede causar lesiones corporales.

Avertissement relatif à la température

Le détecteur est pourvu d’un détecteur

d’avertissement relatif à la température, étant

donné que des mesures précises ne sont

possibles qu’à condition que la température à

l’intérieur de l’outil de mesure reste constante.

Lorsque l’indicateur d’avertissement relatif à la

température gs’allume, cela signifie que l’outil

de mesure n’est pas à l’intérieur de la plage de

température de fonctionnement ou a subi des

dérives de température importantes. Éteignez

l’outil de détection et attendez qu’il s’ajuste à

la température ambiante avant de le mettre en

marche à nouveau.

Fonction d’avertissement

Quand l’indicateur bs’allume sur l’affichage 3

et l’indication 4clignote au-dessus du bouton

10, cela signifie que la détection doit être

recommencée. Retirez le détecteur du mur et

placez-le sur la surface à un endroit différent.

Lorsque l’indicateur bclignote sur l’affichage 3,

envoyez l’outil de détection à un centre de service

après-vente Bosch agréé.

ADVERTENCIA

-7-

• During the scan, all three of contact pads 11

must always have contact with the surface.

• Make sure that your fingers of the hand

holding the detector do not touch the surface

being scanned, which could interfere with the

tool’s ability to effectively detect items below

the surface.

• Do not touch the surface being scanned with

your other hand or any other part of part of

your body, because the moisture may affect

the scanning.

• Always measure SLOWLY to achieve

maximum sensitivity.

DETECTION THROUGH SPECIAL

SURFACE MATERIALS

Lath and Plaster

Because of the uneven thickness of the plaster,

it is difficult to detect wood studs using the

wood detection mode. It will probably be easier

to locate the studs by changing to the metal-

detection mode to locate the nails that hold the

lath to the studs.

Textured or Acoustic Walls and Ceilings

When scanning a wall or ceiling with an uneven

surface, place thin cardboard on the surface

to be scanned and scan over the cardboard.

In wood-detection mode, calibrate with

cardboard in place.

Wood Flooring, Wood Subflooring and

Drywall Over Plywood Sheathing

Because of the thickness of these materials, it

is difficult to detect wood joists or studs using

the wood-detection mode. It will probably be

easier to locate these items by changing to the

metal-detection mode to locate the nails that

hold the materials to the joists or studs.

Carpeting

The GMS120 cannot detect wood studs and

joists through carpeting. It might be possible to

use the metal-detection mode to locate nails or

screws that were used to attach the wood floor

to the joist.

MARKING OBJECTS

Detected objects can be marked as required.

Once you have found the limits or the center

of an object, simply mark the sought after

location through the marking opening 2. It is a

good idea to establish a consistent practice of

making one type of mark over places in which

you do not want to penetrate (drill, nail, cut),

such as O, and a different symbol over places in

which you do want to penetrate, such as an X.

Switching On and Off

Before switching the detector on, make

sure that the sensor area 12 is not moist.

If required, wipe the detector dry using a cloth.

If the detector is subject to an extreme

temperature change, allow it to adjust to

the ambient temperature before switching

it on.

To switch the tool on/off press the on/off

button 5.

• If none of the buttons are pressed for

approx. 5 minutes, the tool switches off

automatically in order to extend the service

life of the battery.

Switching the Display Illumination On/Off

The display illumination can be switched on/off

with the display illumination button 6.

Switching the Audio Signal On/Off

The audio signal can be switched on/off with

the audio signal button 7. When the audio

signal is switched off, indication aappears on

the display.

OPERATION METHOD

(see figures A - B)

The tool checks the surface of sensor area

12 in measurement direction Ato the max.

detection depth (see “Technical Data”).

Always move the tool in a straight line over the

surface applying slight pressure, without lifting it

off or changing the pressure. During the scan,

the contact pads 11 must always have contact

with the surface.

Detecting Procedure

Position the detector on the surface, and move

it in direction B.

When the detector comes closer to an object,

then the amplitude in indicator iincreases and

ring 1lights up orange with no tone signal;

when it moves away from the object, the

amplitude decreases.

At the position of maximum amplitude, the

object is located approximately below

the center of the sensor. Illuminated ring

1becomes red and a steady audio tone is

emitted.

Note: The indications of illuminated ring 1

and amplitude indicators iand jmay vary

depending on other factors including width

of the object below the surface, thickness

of the surface materials, strong magnetic or

electromagnetic fields, moisture, proximity

-8-

of metallic or electrically conductive building

materials.

For more precise location of the object, move

the detector repeatedly (3x) over the object.

The fine scale jis automatically activated in all

operating modes. Fine scale jindicates a full

amplitude when the object is below the center

of the sensor or when the maximum amplitude

of indicator iis reached. In the operating

modes “Drywall” and “Metal”, the indication

“CENTER” k will also light up.

When an item is very small and deeply

embedded, the indicator ireacts slightly. Also,

ring 1continues to light up orange with no

sound signal. Move the detector repeatedly

over the object in horizontal and vertical

direction. Pay attention to the amplitude of fine

scale jand “CENTER” indicator for precise

detection.

If the wide object is detected with continuous

high amplitude of indicators iand j, ring 1lights

up orange. The duration of the high amplitude

corresponds approximately with the width of

the object.

OPERATING MODES

The best results are achieved through the

selection of the operating modes. The maximal

detection depth for metal objects is achieved

in the operating mode “Metal”. The maximal

detection depth for “live” wires/conductors

is achieved in the operating mode “live”. The

selected operating mode can be recognized

at any time via the green illuminated operating

mode indication 4.

SCANNING IN WOOD-DETECTION MODE

The wood-detection mode actually detects

more than just wood substructures (studs and

joists). It may also detect metal and other dense

materials such as water-filled pipes and plastic

pipes near the back of the surface in the wall

or ceiling. To help identify wood substructures,

first conduct a metal scan and mark the

location of any detected metal items. Then

conduct a scan in the wood-detection mode.

Items that are detected in the wood detection

mode but not in the metal-detection mode are

items that are possibly wood substructures.

In the operating mode “Wood” all object types

are detected and indicated:

– Wood substructures

– Magnetic metal, e.g. steel or iron

– Non-magnetic metal, e.g. copper

pipe

– “Live”, e.g. a “live” conductor

Notes: In the Non-metal object indicator i.e.

wood or water-filled plastic pipes, water-filled

plastic pipes may also be detected. The on

display c may shown on display 3. Nails

and screws on the surface may cause wood

substructure to be indicated as a metal object

on the display.

To Scan for Wood Objects:

- Press the wood detection mode button 10.

“Wood”. The operating-mode indication 4

above button 10 lights up green.

-Position the detector onto the surface to be

scanned.

-Move the detector uniformly over the

surface without lifting it off or changing the

applied pressure. During the scan, the

contact pads 11 must always have contact

with the surface.

• When an object is detected, an amplitude is

displayed in the main detection indicator i.

Move the detector over the surface

repeatedly to locate the object more

precisely. After moving over the same area

several times, the object can be indicated

quite accurately: The illuminated ring 1lights

up red and a steady tone sounds as long as

the detector is over the object. The main

measuring indicator ihas the greatest

amplitude (as represented by the number of

bars shown in the main detection indicator

i) over the center of the object.

To detect the object more precisely, move the

detector repeatedly (3x) back and forth over

the object. The fine scale jis automatically

activated in all operating modes. Fine scale j

indicates a full amplitude when the object is

below the center of the sensor or when the

maximum amplitude of detection indicator iis

reached. In the operating modes “Wood” and

“Metal”, the “CENTER” indicator k lights up.

Notes:

• When display 3indicates a continuously high

amplitude of detection indicator iand fine

scale j, restart the measuring procedure

again by positioning the measuring tool at a

different location on the surface.

• During a wood scan, metal objects may also

be detected. To help distinguish between

wood and metal objects, switch to metal

detection mode (see “scanning in metal

detection mode”). When an object is

indicated at the same location in the metal-

detection mode, then it is likely a metal

-25-

Para seguir buscando objetos de madera,

cambie de vuelta al modo de detección de

madera.

Cuando la herramienta de detección no pueda

detectar apropiadamente la superficie que se

vaya a escanear, sírvase realizar las acciones

siguientes:

- Presione y mantenga presionado el botón 10

hasta que el anillo iluminado se encienda en color

verde.

- Comience un nuevo procedimiento de detección

posicionando la herramienta de detección en

una pared o una superficie diferente y presione

brevemente el botón 10.

En casos raros, es posible que la herramienta de

detección no pueda detectar la superficie debido

a que el lado con el área del sensor 12 y la placa

de especificaciones 13 está sucio. Limpie la

herramienta de detección con un paño suave y

seco, y recomience el procedimiento de detección.

XPLORACIÓN EN EL MODO DE

DETECCIÓN DE METAL

Cuando escanee para detectar objetos metálicos,

presione el botón de modo de detección de metal

9. El anillo iluminado 1y la indicación 4ubicada

sobre el botón 9se iluminarán en color verde.

Posicione el detector y luego muévalo

uniformemente a través de la superficie

•

Cuando el detector se acerque a un objeto de

metal, entonces la amplitud aumentará, tal y como

lo representará el número de barras mostradas en

el indicador de detección principal i.

• Lorsqu’il s’éloigne de l’objet, l’amplitude et le

nombre de barres affichées diminuent.

À la position d’amplitude maximum, l’objet en

métal est situé au-dessous du centre du détecteur

(sous le trou de marquage 2).

Tant que le détecteur restera au-dessus de l’objet

en métal, l’anneau illuminé 1 sera allumé en rouge

et un signal sonore continu retentira.

Pour détecter l’objet de façon plus précise,

déplacez le détecteur de façon répétée (3x)

par un mouvement de va et vient au-dessus

de l’objet. L’échelle de précision jest activée

automatiquement dans tous les modes de

fonctionnement. L’échelle de précision jindique

une amplitude totale lorsque l’objet est au-dessous

du centre du capteur ou quand l’amplitude

maximum de l’indicateur de détection iest atteinte.

Dans les modes de fonctionnement « Wood » (bois)

et « Metal », l’indication « CENTER » k s’allumera.

Remarques:

•

La capacité de détecter des clous, des vis,

des barres d’armature et d’autres objets en

métal dépend dans une certaine mesure de

leur orientation. Par exemple, quelle que soit

la profondeur, il est toujours plus facile pour

l’instrument de détecter la longueur d’une vis ou

d’un clou que de détecter l’extrémité d’une vis

ou d’un clou.

•Quand un objet en métal est beaucoup plus

étroit que la zone de DÉTECTION, le signal

maximum peut être affiché lorsque l’objet est

juste au-dessous de la gauche et de la droite du

trou central, plutôt que sous le centre du trou, en

particulier si l’objet est proche de la surface

•Mesurez toujours LENTEMENT pour atteindre la

précision et la sensibilité maximales

•Si l’objet en métal identifié est un objet en métal

magnétique (p. ex., fer ou acier), dans ce cas

l’indicateur pour les métaux magnétiques e sera

affiché. Pour les métaux non magnétiques,

l’indicateur pour les métaux non magnétiques d

sera affiché. Pour que le multidétecteur puisse

différencier entre les types de métaux, il faut qu’il

soit positionné au-dessus de l’objet en métal qui

a été détecté, et la détection doit être assez forte

pour que l’anneau illuminé 1 s’allume en rouge.

Lors d’un balayage de mailles d’acier dans du

béton, en général (mais pas toujours), l’indicateur

pour les métaux magnétiques eest affiché

directement au-dessus de la barre d’armature;

l’indicateur pour les métaux non magnétiques d

est affiché entre les barres d’armature.

SCANNAGE DE DÉTECTION DE FILS SOUS TENSION

El modo de detección de cables con corriente es

adecuado sólo para detectar conductores con

corriente (110–230 V).

Presione el botón 8para activar el modo de

detección de cables CON CORRIENTE. El anillo

iluminado 1y la indicación 4encima del botón 8se

encenderán en color verde.

Quand un fil/conducteur sous tension est détecté,

l’indicateur f apparaît sur l’affichage 3. Déplacez

le détecteur sur la surface de façon répétée pour

déterminer de façon plus précise l’emplacement

du fil/conducteur sous tension. Après avoir

déplacé le détecteur au-dessus de la surface à

plusieurs reprises, il sera possible de localiser de

façon très précise le fil/conducteur sous tension.

Si le détecteur est très proche du fil/conducteur,

l’anneau illuminé 1 clignote en rouge, et le signal

sonore retentit avec une séquence de tonalités

successives rapides.

•“Live” wires/conductors are indicated in any

operating mode.

• Les fils/conducteurs sous tension sont indiqués

dans n’importe lequel des modes de

fonctionnement.

-24-

Cuando un objeto sea demasiado pequeño y

esté incrustado profundamente, el indicador i

reaccionará ligeramente. Además, el anillo

1continuará iluminándose en color naranja sin

señal sonora. Mueva el detector repetidamente

sobre el objeto en sentido horizontal y vertical.

Preste atención a la amplitud de la escala fina

jy al indicador de “CENTRO” para obtener una

detección precisa.

Si el objeto ancho se detecta con una amplitud

alta continua de los indicadores i y j, el anillo 1

se iluminará en color naranja. La duración de la

amplitud alta se corresponderá aproximadamente

con el ancho del objeto.

MODOS DE FUNCIONAMIENTO

Los mejores resultados se logran a través de la

selección de los modos de funcionamiento. La

profundidad de detección máxima para objetos

de metal se logra en el modo de funcionamiento

“Metal”. La profundidad de detección máxima

para cables y conductores con corriente se logra

en el modo de funcionamiento “con corriente”. El

modo de funcionamiento seleccionado se puede

reconocer en cualquier momento por medio de la

indicación de modo de funcionamiento iluminada

en color verde 4.

EXPLORACIÓN EN EL MODO DE

DETECCIÓN DE MADERA

En realidad, el modo de detección de madera

detecta más que sólo subestructuras de madera

(montantes y viguetas). También puede detectar

metal y otros materiales densos, tales como

tuberías llenas de agua y tuberías de plástico

cerca de la parte de atrás de la superficie de

la pared o del techo. Para ayudar a identificar

las subestructuras de madera, realice primero

una exploración para detectar metal y marque

la ubicación de todo objeto metálico detectado.

Luego, realice una exploración en el modo de

detección de madera. Los objetos que son

detectados en el modo de detección de madera

pero no en el modo de detección de metal son

posiblemente subestructuras de madera.

En el modo de funcionamiento para la detección

de “Madera”, todos los tipos de objetos son

detectados e indicados:

– Subestructuras de madera

– Metal magnético, por ej., acero o hierro

– Metal no magnético, por ej., tubería de

cobre

– “Con corriente”, por ej., un conductor con

corriente

Notas : En el indicador de objetos no metálicos,

es decir, madera o tuberías de plástico llenas de

agua, también se pueden detectar tuberías de

plástico llenas de agua. Es posible que el símbolo

de la visualización c se muestre en la pantalla

3. Los clavos y tornillos ubicados en la superficie

pueden hacer que la subestructura de madera sea

indicada como un objeto metálico en la pantalla.

Para buscar objetos de madera:

- Presione el modo de detección de madera

10. “Madera”. La indicación de modo de

funcionamiento 4ubicada encima del botón 10

se encenderá en color verde.

-Posicione el detector sobre la superficie que

vaya a escanear.

-Mueva el detector uniformemente sobre la

superficie sin levantarlo ni cambiar la presión

aplicada. Durante el escaneado, las almohadillas

de contacto 11 deben tener siempre contacto

con la superficie.

• Cuando se detecte un objeto, se mostrará

una amplitud en el indicador de detección

principal i. Mueva el detector sobre la superficie

repetidamente para localizar el objeto con más

precisión. Después de mover el detector sobre

la misma área varias veces, el objeto puede

ser indicado con mucha precisión: El anillo

iluminado 1se encenderá en color rojo y un tono

continuo sonará mientras el detector esté sobre

el objeto. El indicador de medición principal i

tiene la mayor amplitud (tal y como lo representa

el número de barras mostrado en el indicador de

detección principal i) sobre el centro del objeto.

Para detectar el objeto con más precisión,

mueva el detector repetidamente (3 veces)

hacia detrás y hacia delante sobre el objeto.

La escala fina j se activará automáticamente en

todos los modos de funcionamiento. La escala

fina jindica una amplitud completa cuando

el objeto está debajo del centro del sensor

o cuando se alcanza la amplitud máxima

del indicador de detección i. En los modos

de funcionamiento “Madera” y “Metal”, la

indicación de “CENTRO” k se ilumina.

Notas :

• Cuando la pantalla 3 indique una amplitud

continuamente alta del indicador de detección

i y la escala fina j, recomience el procedimiento

de medición de nuevo posicionando la

herramienta de medición en un lugar diferente

sobre la superficie.

• Durante un escaneado para detectar madera,

es posible que también se detecten objetos de

metal. Para ayudar a distinguir entre los objetos

de madera y los de metal, cambie al modo

de detección de metal (vea “escaneado en

el modo de detección de metal”). Cuando

se indique que un objeto está en la misma

ubicación en el modo de detección de metal,

entonces se trata probablemente un objeto

de metal, un montante de madera o una

vigueta de madera que tiene clavos o tornillos.

-9-

object, wood stud or joist with nails or

screws in it. To continue searching for wood

objects, switch back to the wood-detection

mode.

When the detection tool cannot properly detect

the surface to be scanned, please perform the

following actions:

- Press and hold button 10 until the illuminated

ring lights up green.

- Start a new detecting procedure by

positioning the detection tool onto a different

wall or surface, briefly press button 10.

- In rare cases, the detection tool may not be

able to detect the surface because the side

with the sensor area 12 and the name plate

13 is dirty. Clean the detection tool with a

dry, soft cloth and restart the detecting

procedure.

SCANNING IN METAL-DETECTION MODE

When scanning for metal objects, press the

metal detection mode button 9. The illuminated

ring 1and indication 4above button 9light up

green.

Position the detector then move it uniformly

across the surface.

• When the detector comes close to a metal

object, then the amplitude increases, as

represented by the number of bars shown in

the main detection indicator i.

• When it moves away from the object, the

amplitude and number of bars shown

decreases.

At the position of maximum amplitude, the

metal object is located below the center of the

sensor (below the marking opening 2).

As long as the detector is above the metal

object, the illuminated ring 1lights up red and a

steady tone sounds.

To detect the object more precisely, move the

detector repeatedly (3x) back and forth over

the object. The fine scale jis automatically

activated in all operating modes. Fine scale j

indicates a full amplitude when the object is

below the center of the sensor or when the

maximum amplitude of detection indicator i is

reached. In the operating modes “Wood” and

“Metal”, the indication “CENTER” k lights up.

Notes:

• The ability to detect nails, screws, rebar and

other metal objects is somewhat dependent

on their orientation. For example, at any given

depth it is easier for the unit to detect the

length of a screw or nail than it is to detect

the end of a screw or nail.

• When a metal item is much narrower than

the SENSOR area, the maximum signal

might be displayed when the item is just

to the left and right under the center hole,

especially if the item is near the surface.

• Always measure SLOWLY to achieve

maximum accuracy and sensitivity.

• If the metal object found is a magnetic (e.g.

iron or steel), then the indicator for magnetic

metals eis displayed. For non-magnetic

metals, the indicator for non-magnetic metals

dis displayed. In order for the multi-detector

to differentiate between the metal types, it

must be positioned above the detected

metal object and the detection must be

strong enough that the illuminated ring 1

lights up red.

When scanning over steel mesh in concrete,

typically (but not always) the indicator for

magnetic metals eis displayed directly above

the rebar; the indicator for non-magnetic metals

d is displayed between the rebar’s.

SCANNING FOR “LIVE” WIRES

The “live” wire detection mode is suitable only

for detecting “live” conductors (110–230 V).

Press button 8to activate the “LIVE” wire

detection mode. The illuminated ring 1and

indication 4above button 8light up green.

When a “live” wire/conductor is detected, the

indicator fappears on the display 3. Move

the detector over the surface repeatedly in

order to localize the “live” wire/conductor

more precisely. After moving the detector over

the surface several times, “live” wire/conductor

can be located quite precisely. If the detector is

very close to the wire/conductor, the illuminated

ring 1flashes red and the signal tone sounds

with a rapid tone sequence.

•“Live” wires/conductors are indicated in any

operating mode.

• “Live” wires/conductors can be

detectedmore-easily when power consumers

(e.g., lamps, appliances) are connected to the

wire/conductor being sought and switched on.

-10-

Under certain conditions

(such as when behind

metal surfaces, shielded in conduit or

behind surfaces with high water content),

“live” wires/conductors cannot be

detected with certainty. These ranges may

be recognized in the metal detection mode

as metal objects. The signal strength of a

“live” wire/conductor depends on the

position of the cable. Therefore, apply further

measurements in close proximity or use

other information sources to check if a “live”

wire/conductor exists.

• Wires that are not “live” might be detected

as metal objects with the metal-detection

mode. However, unlike solid copper cables

and stranded copper cables are not

detectable.

•Static electricity can lead to inaccurate

detection of electrical wires, e.g., over a large

range. It may help to put the other hand on

the wall next to the detector and measure

again in order to remove the static electricity.

Detection values can be

impaired through certain

ambient conditions. These include,

e.g., the proximity of other equipment

that produce strong magnetic or

electromagnetic fields, moisture, metallic

building materials, foil-laminated insulation

materials or conductive wallpaper or

tiles. Therefore, please also observe other

information sources (e.g. construction plans)

before drilling, sawing or routing into walls,

ceilings or floors.

Before penetrating surface

(such as with a drill, router,

saw or nail), always shut off the electrical

power, gas and water supplies. Cutting,

drilling, etc. into these items when operational

can result in personal injury.

Temperature Warning

The detector is equipped with a temperature

warning indicator, as accurate measurements

are only possible as long as the temperature

within the measuring tool remains constant.

When the temperature warning indicator g

lights up, the measuring tool is not within the

operating temperature range or was subject

to large variations in temperature. Switch

the detector off and allow it to adjust to the

ambient temperature before switching it on

again.

Warning Function

When indicator b lights up on display 3and

indication 4flashes above button 10, the

detection must be restarted. Remove the

detector from the wall and place it on the

surface at a different location.

When indicator bflashes on display 3, send

the detector to an authorized Bosch service

center.

WARNING

-23-

herramienta para detectar efectivamente los

objetos que estén debajo de la superficie.

• No toque la superficie que se esté explorando

con la otra mano ni con cualquier otra parte del

cuerpo, porque la humedad puede afectar la

exploración.

• Mida siempre LENTAMENTE para lograr la

máxima sensibilidad.

DETECCIÓN A TRAVÉS DE MATERIALES DE SUPERFICIE

ESPECIALES

Listón y yeso

Debido al grosor desigual del yeso, es difícil

detectar montantes de madera utilizando el modo

de detección de madera. Probablemente será

más fácil localizar los montantes cambiando al

modo de detección de metal para localizar los

clavos que sujetan el listón a los montantes.

Paredes y techos texturados o acústicos

Cuando explore una pared o un techo con una

superficie desigual, coloque un cartón delgado

sobre la superficie que se vaya a explorar y

realice la exploración sobre el cartón. En el modo

de detección de madera, calibre el multidetector

con el cartón colocado sobre la superficie.

Piso de madera, contrapiso de madera y panel de

yeso sobre revestimiento de madera contrachapada

Debido al grosor de estos materiales, es difícil

detectar viguetas o montantes de madera

utilizando el modo de detección de madera.

Probablemente será más fácil localizar estos

objetos cambiando al modo de detección de

metal para localizar los clavos que sujetan los

materiales a las viguetas o los montantes.

Alfombras

El GMS120 no puede detectar montantes y

viguetas de madera a través de alfombras. Podría

ser posible utilizar el modo de detección de metal

para localizar los clavos o tornillos que se utilizaron

para sujetar el piso de madera a la vigueta.

MARCADO DE OBJETOS

Los objetos detectados se pueden marcar según

sea necesario. Una vez que haya encontrado

los límites o el centro de un objeto, simplemente

marque la ubicación buscada a través de

la abertura para marcar 2. Es una buena idea

establecer una práctica constante de hacer un

tipo de marca sobre los lugares en los que usted

no quiera penetrar (taladro, clavo, corte), tal como

una O, y un símbolo diferente sobre los lugares

en los que quiera penetrar, tal como una X.

Encendido y apagado

Antes de encender el detector, asegúrese de que el

área del sensor 12 no esté húmeda. Si se requiere,

limpie el detector hasta secarlo usando un paño.

Si el detector ha estado sujeto a un cambio

extremo de temperatura, deje que se ajuste a la

temperatura ambiente antes de encenderlo.

Para encender o apagar la herramienta, presione

el botón de encendido y apagado 5.

• Si no se presiona ninguno de los botones

durante aproximadamente 5 minutos, la

herramienta se apagará automáticamente para

prolongar la vida útil de la batería.

Encendido y apagado de la iluminación de la pantalla

La iluminación de la pantalla se puede encender y

apagar con el botón de iluminación de la pantalla 6.

Encendido y apagado de la señal de audio

La señal de audio se puede encender y apagar con

el botón de señal de audio 7. Al apagar la señal de

audio, la indicación a aparece en la pantalla.

MÉTODO DE FUNCIONAMIENTO

(vea las figuras A - B)

La herramienta comprueba la superficie del área

del sensor 12 en la dirección de medición A hasta

la máxima profundidad de detección (vea “Datos

técnicos”).

Mueva siempre la herramienta en línea recta

sobre la superficie aplicando una ligera presión,

sin levantar la herramienta ni cambiar la presión.

Durante el escaneado, las almohadillas de

contacto 11 deben tener siempre contacto con

la superficie.

Procedimiento de detección

Posicione el detector sobre la superficie y muévalo

en la dirección B.

Cuando el detector se acerque a un objeto, la

amplitud del indicador i aumentará y el anillo 1

se iluminará en color naranja sin señal de tono;

cuando el detector se mueva alejándose del

objeto, la amplitud disminuirá.

En la posición de máxima amplitud, el objeto estará

ubicado aproximadamente debajo del centro del

sensor. El anillo iluminado 1 se encenderá en color

rojo y se emitirá un tono de audio continuo.

Nota : Las indicaciones del anillo iluminado 1

y los indicadores de amplitud iy jpueden variar

dependiendo de otros factores, incluyendo el ancho

del objeto que esté debajo de la superficie, el espesor

de los materiales de la superficie, los campos

magnéticos o electromagnéticos fuertes, la humedad

y la proximidad de materiales de construcción

metálicos o conductores de la electricidad.

Para obtener una ubicación más precisa del objeto,

mueva el detector repetidamente (3 veces) sobre el

objeto. La escala fina j se activa automáticamente

en todos los modos de funcionamiento. La escala

fina j indica una amplitud completa cuando el objeto

está debajo del centro del sensor o cuando se

alcanza la amplitud máxima del indicador i. En los

modos de funcionamiento para la detección de

“Panel de yeso” y “Metal”, la indicación de “CENTRO”

k también se iluminará.

INSERCIÓN Y REMOCIÓN DE LA BATERÍA

Utilice sólo baterías alcalinas de manganeso.

Para abrir la tapa de la batería 14, presione el

pestillo 15 en el sentido de la flecha y levante la

tapa de la batería. Inserte la batería suministrada.

Preste atención a que la polaridad sea correcta,

de acuerdo con los símbolos + y – ubicados en el

interior de la tapa de la batería.

El indicador de batería h indica siempre el estado

actual de la batería:

- Batería completamente cargada

- La batería tiene 2/3 de su capacidad o

menos

- La batería tiene 1/3 de su capacidad o

menos

- Por favor, cambie la batería

• Si la herramienta no se utiliza durante un largo

período de tiempo, la batería debe ser retirada.

La batería se puede corroer o descargar ella

sola en el transcurso de períodos prologados.

Preparación

Datos técnicos

Escáner de pared GMS120

Número de artículo 3 601 K10 010

Máxima profundidad de exploración*:

Metales ferrosos 4-3/4 pulgadas ~ 121 mm

Metales no ferrosos (cobre) 3-1/8” ~ 80 mm

Cables con corriente 110 V / 230 V (tensión aplicada)* 2” ~ 50 mm

Subestructuras de madera (montantes) 1-1/2” ~ 38 mm

Apagado automático Después de aprox. 5 min

Temperatura de funcionamiento +14° F ~ +122° F

(–10 °C ~ +50 °C)

Temperatura de almacenamiento – 4 °F ~ +158 °F

(–20 °C ~ +70 °C)

Batería 1 x 9 V 6LR61

Vida útil de funcionamiento (baterías alcalinas de manganeso) Aprox. 5 h

Peso de acuerdo con el procedimiento EPTA 01/2003 0,60 lb / 0,27 kg

* Depende del material y del tamaño de los objetos, así como del material y del estado de la estructura.

** Menos profundidad de exploración para cables/conductores “sin corriente”.

Sírvase fijarse en el número de artículo ubicado en la placa de tipo de su detector.

-22-

Utilización

UTILIZACIÓN INICIAL

• Proteja la herramienta contra la humedad y la

luz solar directa.

• No exponga la herramienta a temperaturas extremas

ni variaciones de temperatura. En el caso de grandes

variaciones de temperatura, deje que la herramienta

de medición se ajuste a la temperatura ambiente

antes de encenderla. Las temperaturas extremas y

las variaciones de temperatura pueden afectar a

la visualización y la precisión de la herramienta.

• El uso y funcionamiento de sistemas de

transmisión, tales como WLAN, UMTS, radar,

mástiles de transmisor o microondas, a una

distancia muy próxima de la herramienta puede

influir en la función de medición.

RECOMENDACIONES PARA UNA

EXPLORACIÓN APROPIADA

Evite usar joyas tales como anillos o relojes

cuando utilice el detector. El metal puede causar

una detección imprecisa.

• Mueva el detector uniformemente por la

superficie sin levantarlo ni cambiar la presión

aplicada.

• Durante el escaneado, las tres almohadillas de

contacto 11 deben tener siempre contacto con

la superficie.

• Asegúrese de que los dedos de la mano

que esté sujetando el detector no toquen la

superficie que esté siendo escaneada, ya que

esto podría interferir con la capacidad de la

-11-

Maintenance and Service

RECALIBRATION

If the main detection indicator icontinuously

shows an amplitude even though there is no

metal object in the vicinity of the detector,

the detector can be calibrated manually:

- Switch the detector off.

- Remove all objects in the vicinity of the

detector (including wrist watches or metal

rings) and hold the tool up in the air.

Pay attention the battery indicator his at

least 1/3 capacity. Hold the measuring tool

so the name plate 13 faces toward the

ground. Avoid bright light or direct sunlight

from shining on the area 12 and 13, without

covering this area.

- Press and hold buttons 5and 7until the

illuminated ring 1 lights up red. Then release

both buttons. When the calibration process

is successful, the detector will start over

after a few seconds and is then ready for

operation.

MAINTENANCE AND CLEANING

Check the measuring tool each time

before use. In case of visible damage or loose

components inside the measuring tool, safe

function can no longer be ensured.

•Keep the measuring tool clean and dry at all

times to ensure proper and safe working.

•Do not immerse the measuring tool in water

or other fluids.

•Wipe away debris or contamination with a

dry, soft cloth. Do not use cleaning agents or

solvents.

•In order not to affect the detection ability of

the detector, decals/stickers or name plates,

especially metal ones, may not be attached

in the sensor area 12 on the front or back

side of the detector.

•Do not remove the contact pads 11 on the

back side of the detector.

•Store and transport the detector only in the

supplied protective case.

•In all correspondence and spare parts

orders, please always include the 10-digit

article number given on the name plate of

the detector.

DISPOSAL

Tools, accessories and packaging should be sorted for environmental-friendly recycling.

This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant to Part 15 of FCC

Rules. These limits are designed to provide reasonable protection against harmful interference

when the equipment is operated in a residential installation. This equipment generates, uses,

and can radiate radio frequency energy and, if not installed and used in accordance with the

instructions, may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one or more of

the following measures:

(1) Reorient or relocate the receiving antenna.

(2) Increase the separation between the equipment and receiver.

(3) Connect the equipment into an outlet on a circuit, different from that which the receiver is

connected (if applicable).

(4) Consult the dealer or an experienced radio/TV technician for help.

FCC Part 15 Class B Registration Warning

-12-

LIMITED WARRANTY OF BOSCH LASER AND

MEASURING TOOL PRODUCTS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all Bosch lasers and measuring

tools will be free from defects in material or workmanship for a period of one (1) year from date of purchase. Bosch

will extend warranty coverage to two (2) years when you register your product within eight (8) weeks after date of

purchase. Product registration card must be complete and mailed to Bosch (postmarked within eight weeks after date of

purchase), or you may register on-line at www.boschtools.com/Service/ProductRegistration. If you choose not to register

your product, a one (1) year limited warranty will apply to your product.

30 Day Money Back Refund or Replacement -

If you are not completely satisfied with the performance of your laser and measuring tools, for any reason, you can

return it to your Bosch dealer within 30 days of the date of purchase for a full refund or replacement. To obtain this

30-Day Refund or Replacement, your return must be accompanied by the original receipt for purchase of the laser or

optical instrument product. A maximum of 2 returns per customer will be permitted.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent

permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge,

which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired

by persons other than Seller or Authorized Service Center. To make a claim under this Limited Warranty, you must

return the complete Bosch laser or measuring tool, transportation prepaid, to any BOSCH Factory Service Center or

Authorized Service Center. Please include a dated proof of purchase with your tool. For locations of nearby service

centers, please use our on-line service locator or call 1-877-267-2499.

THIS WARRANTY PROGRAM DOES NOT APPLY TO TRIPODS AND RODS. Robert Bosch Tool Corporation

(“Seller”) warrants tripods and leveling rods for a period of one (1) year from date of purchase.

THIS LIMITED WARRANTY DOES NOT APPLY TO OTHER ACCESSORY ITEMS AND RELATED ITEMS. THESE

ITEMS RECEIVE A 90 DAY LIMITED WARRANTY.

To make a claim under this Limited Warranty, you must return the complete product, transportation prepaid. For details

to make a claim under this Limited Warranty please visit www.boschtools.com or call 1-877-267-2499.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE.

SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG

AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING

BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS

PRODUCT. SOME STATES IN THE U.S., AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION

OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION MAY NOT

APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS

WHICH VARY FROM STATE TO STATE IN THE U.S., OR PROVINCE TO PROVINCE IN CANADA AND FROM

COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PRODUCTS SOLD WITHIN THE UNITED STATES OF AMERICA,

CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER

COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

-21-

El funcionamiento óptimo del detector sólo es posible cuando se han leído completamente las instrucciones y la

información de utilización, y cuando las instrucciones contenidas ahí se siguen estrictamente.

GUARDE ESTAS INSTRUCCIONES

Descripción funcional

Normas de seguridad para el multidetector

Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a

continuación, el resultado podría ser descargas eléctricas, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

La capacidad del detector para detectar

objetos es afectada por la proximidad de otros

equipos que producen campos magnéticos o

electromagnéticos fuertes, y por la humedad,

los materiales de construcción metálicos, los

materiales de aislamiento laminados con papel

metalizado y/o el papel de pared conductor.

La capacidad del detector para detectar

subestructuras de madera (montantes) también

es afectada por la falta de uniformidad en el

grosor del material de la superficie, tal como yeso

y listón.

Es posible que detrás de la superficie explorada

haya metal, madera o cables, u otras cosas, tales

como tuberías de plástico, que no se detecten.

No se debe confiar sólo en el

detector de manera exclusiva

para localizar objetos debajo de la superficie

explorada. El símbolo en la pantalla también

puede representar tuberías de plástico llenas de

agua.Utilice otras fuentes de información para

ayudar a localizar objetos antes de penetrar en

la superficie. Dichas fuentes adicionales incluyen

planos de construcción, puntos visibles de

entrada de tuberías y cables en paredes, tales

como en un sótano, y prácticas de separación de

montantes de 16” y 24” estándar.

Antes de penetrar en una

superficie (por ejemplo con

un taladro, una rebajadora, una sierra o un clavo),

desconecte siempre los suministros de alimentación

eléctrica, de gas y de agua. Cortar, taladrar, etc…

en estos elementos cuando estén operativos

puede causar lesiones personales.

ADVERTENCIA

USO PREVISTO

El detector está diseñado para la detección de

metales (metales ferrosos y no ferrosos, tales

como tuberías, montantes de metal y barra de

refuerzo), montantes de madera y viguetas de

madera, así como cables y conductores con

corriente en paredes, techos y pisos.

CARACTERÍSTICAS DEL PRODUCTO

La numeración de las características del producto

que se muestran se refiere a la ilustración del

detector que se encuentra en la página de

gráficos 2.

1Anillo iluminado

2Agujero para marcar

3Pantalla

4BIndicación del modo de funcionamiento

5 Botón de encendido y apagado

6Botón de iluminación de la pantallal

7Botón de señal de audio

8Botón de modo de detección de cables con

corriente

9Botón de modo de detección de metal

10 Modo de detección de madera y metal

11 Almohadillas de contacto

12 Área del sensor

13 Placa de especificaciones

14 Tapa de la batería

15 Pestillo de la tapa de la batería

16 Elemento fijo para la correa de transporte

17 Bolsa protectora

18 Correa de transporte

ELEMENTOS DE LA PANTALLA

aIndicador de señal de audio en posición de

apagado

bIndicador de función de advertencia

cIndicador de objetos no metálicos, es decir,

madera o tuberías de plástico llenas de agua

dIndicador de metal no magnético

eIndicador de metal magnético

fIndicador de

medición principal

gIndicador de advertencia de temperatura

hIndicador de batería

iIndicador de detección principal

jIndicador de escala fina

kIndicador de CENTRO

-20-

GARANTIE LIMITÉE DES PRODUITS LASER ET AUTRES INSTRUMENTS

DE MESURE BOSCH

Robert Bosch Tool Corporation (« Vendeur ») garantit, exclusivement à l’acheteur initial, que tous les outils laser et

de mesure de Bosch ne comporteront aucun défaut de matériau ou de fabrication pendant une période d’un (1) an à

compter de la date de l’achat. Bosch fournira une couverture de garantie portée à deux (2) ans si vous enregistrez votre

produit dans les huit (8) semaines suivant la date de l’achat. La carte d’enregistrement du produit doit être complète et

envoyée à Bosch (avec un cachet de la poste indiquant une date de moins de huit semaines après la date de l’achat),

ou vous pouvez vous inscrire en ligne à www.boschtools.com/Service/ProductRegistration. Si vous décidez de ne pas

faire enregistrer votre produit, une garantie limitée d’un (1) an s’appliquera à votre produit

Remboursement ou remplacement du produit jusqu’à 30 jours -

Si vous n’êtes pas complètement satisfait(e) par la performance de vos outils laser et de mesure pour quelque raison

que ce soit, vous pouvez les rapporter à votre détaillant Bosch dans les 30 jours suivant la date de l’achat pour obtenir

un remboursement intégral ou un remplacement. Pour obtenir ce remboursement du prix ou ce remplacement du

produit jusqu’à 30 jours après l’achat, votre retour doit être accompagné par l’original du reçu correspondant à l’achat du

produit laser ou de l’instrument optique. Un maximum de deux retours par client sera autorisé

LA SEULE OBLIGATION DU VENDEUR ET VOTRE SEUL REMÈDE en vertu de cette Garantie limitée et, dans

la mesure où la loi le permet, de toute autre garantie ou condition légalement implicite, seront la réparation ou le

remplacement à titre gratuit des pièces qui seront jugées défectueuses pour cause de vice de matériau ou de fabrication

et qui n’auront pas été utilisées de façon abusive, manipulées sans précautions ou réparées incorrectement par des

personnes autres que le Vendeur ou un Centre de service après-vente agréé. Pour vous prévaloir de la présente

Garantie limitée, vous devez retourner la totalité de l’outil laser ou de l’outil de mesure Bosch, en port payé, à un Centre

de service après-vente usine ou à un centre de service après-vente agréé de BOSCH. Veuillez inclure un justificatif

d’achat dûment daté avec votre outil. Pour trouver les adresses des centres de service après-vente, veuillez utiliser

notre guide en ligne service locator. ou téléphoner au 1-877-267-2499.

CE PROGRAMME DE GARANTIE NE S’APPLIQUE PAS AUX TRÉPIEDS OU AUX MIRES DE NIVELLEMENT.

Robert Bosch Tool Corporation (« Vendeur ») garantit les trépieds et les mires de nivellement pendant une période d’un

(1) an à compter de la date de l’achat.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE PAS À D’AUTRES ACCESSOIRES ET ARTICLES

COMPLÉMENTAIRES. CES DERNIERS BÉNÉFICIENT D’UNE GARANTIE LIMITÉE DE 90 JOURS.

Pour vous prévaloir de la présente Garantie limitée, vous devez retournez la totalité du produit en port payé. Pour plus

de détails sur le recours à la présente Garantie limitée, veuillez visiter www.boschtools.com ou téléphoner au 1-877-

267-2499.

LA DURÉE DE TOUTE GARANTIE IMPLICITE SERA LIMITÉE À UN AN À COMPTER DE LA DATE DE L’ACHAT.

COMME CERTAINS ÉTATS AUX ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS

DE LIMITATIONS SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LA LIMITATION CI-DESSUS NE S’APPLIQUE

PEUT-ÊTRE PAS À VOUS.

LE VENDEUR NE SERA EN AUCUN CAS RESPONSABLE POUR TOUS DOMMAGES INDIRECTS OU

SECONDAIRES (Y COMPRIS, MAIS SANS LIMITATION, LA RESPONSABILITÉ AU TITRE DE LA PERTE DE

BÉNÉFICES) RÉSULTANT DE LA VENTE OU DE L’EMPLOI DE CE PRODUIT. COMME CERTAINS ÉTATS AUX

ÉTATS-UNIS ET CERTAINES PROVINCES AU CANADA NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION

DE LA RESPONSABILITÉ POUR DOMMAGES INDIRECTS OU SECONDAIRES, LA LIMITATION CI-DESSUS NE

S’APPLIQUE PEUT-ÊTRE PAS À VOUS.

CETTE GARANTIE LIMITÉE VOUS CONFÈRE DES GARANTIES JURIDIQUES PARTICULIÈRES, ET VOUS

POUVEZ AUSSI AVOIR D’AUTRES DROITS, QUI VARIENT D’UN ÉTAT À L’AUTRE AUX ÉTATS-UNIS, D’UNE

PROVINCE À L’AUTRE AU CANADA OU D’UN PAYS À L’AUTRE.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX PRODUITS VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU

CANADA ET À PORTO RICO. CONTACTEZ VOTRE DISTRIBUTEUR OU IMPORTATEUR BOSCH POUR OBTENIR

DES INFORMATIONS SUR LA COUVERTURE DE LA GARANTIE DANS LES AUTRES PAYS.

-13-

La capacité du détecteur de détecter des objets

est affectée par la proximité d’autres équipements

qui produisent de puissants champs magnétiques

ou électromagnétiques, et par l’humidité,

les matériaux de construction métalliques, les

matériaux isolants doublés aluminium et/ou les

papiers peints conducteurs.

La capacité de détection des structures de

charpente en bois (montants) par un détecteur

multiple est également affectée par les irrégularités

d’épaisseur des matériaux de surface comme le

plâtre et les lattes.

Il est possible qu’il existe des matériaux en métal

ou en bois, ou des fils métalliques ou autre chose,

comme des tuyaux en plastique, au-dessous de la

surface scannée qui ne soient pas détectés.

Il ne faut pas compter

exclusivement sur le

détecteur pour s’assurer qu’il n’y a pas d’objets en

métal au-dessous de la surface scannée.

L’(icône de bois) affichée peut également représenter

des tuyaux en plastique remplis d’eau. Utilisez

d’autres sources d’information pour vous aider à

localiser les objets avant de pénétrer la surface.

De telles sources supplémentaires peuvent inclure

des plans de construction, des points visibles de

pénétration de canalisations ou de fils électriques

dans des parois, comme dans un sous-sol, et les

pratiques standard d’espacement des montants

(16 po et 24 po).

Avant de pénétrer une

surface (comme avec

une perceuse, une défonceuse, une scie ou un clou),

coupez toujours l’alimentation en électricité, en gaz et

en eau. Couper, percer, etc. à travers de tels objets

quand ces services ne sont pas coupés risquerait

de causer des blessures aux personnes.

Le fonctionnement optimal de l’outil de détection n’est possible que quand les instructions d’utilisation et les

informations associées ont été lues complètement, et à condition que les instructions qui y sont contenues soient

observées de façon stricte.

CONSERVEZ CES INSTRUCTIONS

Description fonctionnelle

Consignes de sécurité pour détecteurs multiples

Veuillez lire toutes les instructions. Le non-respect de toutes les instructions

énumérées ci-dessous risquerait de causer un choc électrique, un incendie et/ou des

blessures graves.

CONSERVEZ CES INSTRUCTIONS

UTILISATION PRÉVUE

L’outil de détection est conçu pour détecter des

métaux (métaux ferreux et non ferreux, tels que

tuyaux, poteaux d’ossature en métal et barres

d’armature), les poteaux d’ossature en bois et les

solives, ainsi que les fils/conducteurs sous tension

dans les murs, plafonds et planchers.

CARACTÉRISTIQUES DU PRODUIT

La numérotation des caractéristiques du produit

fait référence à l’illustration de l’outil de détection

sur le graphique à la page 2.

1 Anneau illuminé

2 Trou de marquage

3 Écran d’affichage

4 Indication du mode de fonctionnement

5 Bouton « Marche/Arrêt »

6 Bouton d’illumination de l’affichagel

7 Bouton de signal audio

8 Bouton de mode de détection de fils sous tension

9 Bouton du mode de détection de métal

10 Mode de détection du bois et du métal

11 Plots de contact

12 Zone de détection

13 Plaque signalétique

14 Couvercle du compartiment de la pile

15 Verrou du couvercle du compartiment de la pile

16 Point de fixation pour la courroie de transport

17 Pochette de protection

18 Courroie de transport

ÉLÉMENTS DE L’ÉCRAN D’AFFICHAGE

aIndicateur de signal audio désactivé

bIndicateur de fonction d’avertissement

Indicateur d’objet non métallique, p. ex. bois ou t

uyau en plastique rempli d’eau

dIndicateur de métaux non magnétiques

eIndicateur de métaux magnétique

fIndicateur de fil sous tension

gIndicateur d’avertissement de température

hVoyant indiquant le niveau de charge des piles

iIndicateur de détection principal

jIndicateur à échelle de précision

kIndicateur de CENTRE

AVERTISSEMENT

-14-

Préparation

Données techniques

Scanner mural GMS120

Article numéro 3 601 K10 010

Profondeur de scannage maximum* :

Métaux ferreux 4 3/4 po / 121 mm

Métaux non ferreux (cuivre) 3 1/8 po / 80 mm

Fils sous tension de 110 V / 230 V (tension appliquée)* 2 po / 50 mm

Structures de charpente en bois (montants) 1-1/2 po / 38 mm

Déconnexion automatique Après env. 5 mn

Température de fonctionnement +14 °F ~ +122 °F

(–10 °C ~ +50 °C)

Température de conservation –4 °F ~ +158 °F

(–20 °C ~ +70 °C)

Pile 1 x 9 V 6LR61

Durée de fonctionnement (piles alcalines au manganèse) Env. 5 heures

Poids selon la procédure EPTA 01/2003 0,60 li / 0,27 kg

* Dépend du matériau et de la taille des objets ainsi que du matériau et de l’état de la structure.

** Profondeur de scannage inférieure pour les fils/conducteurs qui ne sont pas sous tension.

Veuillez observer le numéro d’article sur la plaque signalétique de votre détecteur.

INSERTION/REMPLACEMENT DE LA PILE

Utilisez seulement des piles alcalines-manganèse.

Pour ouvrir le couvercle du compartiment de la

pile 14, appuyez sur le verrou 15 dans le sens de la

flèche et repliez le couvercle du compartiment de

la pile. Vérifiez que la polarité est correcte d’après

les symboles + et

– à l’intérieur du couvercle.

Le voyant de niveau de charge des piles h indique

toujours l’état de charge actuel :

- Pile complètement chargée

- La pile n’a plus que les 2/3 de sa

capacité ou moins

- L a pile n’a plus que 1/3 de sa capacité ou

moins

- Veuillez remplacer la pile

• Il faut retirer la pile si l’outil ne va pas être utilisé

pendant une période prolongée. La pile risquerait de

causer de la corrosion ou de se décharger au bout

d’un certain temps.

Utilisation

IUTILISATION INITIALE

• Protégez l’outil contre l’humidité et la lumière

directe du soleil.

• N’exposez pas l’outil à des températures

extrêmes ou à des variations considérables de la

température. En cas de variations importantes de la

température, attendez que l’outil de mesure s’ajuste

à la température ambiante avant de le mettre en

marche. En cas de températures extrêmes ou de

variations de la température, la précision de l’outil

et de l’écran d’affichage pourrait être affectée.

• L’emploi ou le fonctionnement de systèmes de

transmission tels que des réseaux WLAN, des

systèmes UMTS, des radars, des antennes de

transmission ou des sources d’ondes ultra courtes

à proximité immédiate de l’instrument peuvent

influencer la fonction de mesure.

RECOMMANDATIONS POUR UN

SCANNAGE CORRECT

Évitez de porter des bijoux tels que des bagues

ou des montres lorsque vous utilisez le détecteur.

Le métal pourrait causer des inexactitudes dans la

détection.

• Déplacez le détecteur uniformément sur la

surface sans l’éloigner de celle-ci ou changer la

pression appliquée.

-19-

Maintenance et service après-vente

RECALIBRATION

Si le principal indicateur de détection i montre

continuellement une amplitude même en

l’absence d’objet en métal dans le voisinage

du détecteur, celui-ci peut être étalonné à la

main :

- Éteignez le détecteur.

- Retirez tous les objets se trouvant à

proximité du détecteur multiple (y compris les

bracelets-montres ou les bagues en métal),

et soulevez le détecteur multiple pour le tenir

dans l’air. Assurez-vous que l’indicateur de

niveau de charge de la pile h montre une

capacité d’au moins 1/3. Tenez l’outil de

mesure de sorte que la plaque signalétique

13 soit orientée face au sol. Évitez un

éclairage très brillant ou la lumière directe du

soleil sur les zones 12 ou 13, ou couvrez-les

pour les en protéger.

- Appuyez sur les boutons 5 et 7, et maintenez-

les enfoncés jusqu’à ce que l’anneau illuminé

1 s’allume en rouge. Puis relâchez ces

deux bouton. Une fois que le processus

d’étalonnage aura été effectué avec succès,

le détecteur se remettra en marche au bout

de quelques seconde; il est alors prêt à

fonctionner normalement.

MAINTENANCE ET NETTOYAGE

Inspectez l’outil de mesure à chaque fois avant de

vous en servir. En cas de dommage visible ou

de pièces déconnectées à l’intérieur de l’outil

de mesure, un fonctionnement sans danger ne

peut plus être garanti.

• Gardez toujours l’outil de mesure propre et

sec pour assurer son fonctionnement correct

et sans danger.

• N’immergez pas l’outil de mesure dans de

l’eau ou dans d’autres liquides.

• Essuyez les débris ou les traces de

contamination en utilisant un chiffon sec et

doux. N’utilisez pas d’agents de nettoyage ou

de solvants.

• Afin de ne pas affecter la capacité de

détection du détecteur, il ne faut pas apposer

d’autocollants ou d’étiquettes, ou de plaques

signalétiques, tout particulièrement en métal,

sur la zone du capteur 12 à l’avant ou à

l’arrière du détecteur.

• Ne retirez pas les plots de contact 11 au dos

du détecteur.

• Ne rangez et ne transportez l’outil de

détection que dans la mallette de protection

fournie dans ce but.d

• Dans toute la correspondance et dans les

commandes de pièces de rechange, incluez

toujours le numéro d’article à 10 chiffres qui

figure sur la plaque signalétique de l’outil de

détection.

MISE EN REBUT

Outils, leurs accessoires et leur conditionnement doivent être triés en vue de leur mise au rebut dans le

cadre d’un recyclage environnemental.

Ce matériel a été testé et il a été déterminé qu’il est dans les limites fixées pour un appareil numérique

de la Classe B, conformément à la Partie 15 du règlement de la FCC.

Règles. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences

nuisibles lorsque l’appareil est utilisé dans des locaux résidentiels. Ce matériel produit, emploie et peut

rayonner de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément au mode d’emploi,

il risque de causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune

assurance que des interférences ne se produiront pas dans une installation particulière. Si ce matériel

cause des interférences nuisibles à la réception d’émissions de radio ou de télévision, ce qui peut

être déterminé en allumant et en éteignant ce matériel, l’utilisateur est prié de mettre fin à une telle

interférence en prenant une ou plusieurs des mesures suivantes :

(1) Réorienter ou déplacer l’antenne réceptrice.

(2) Augmenter la distance entre le matériel et le récepteur.

(3) Brancher le matériel dans une prise de courant d’un circuit différent de celui dans lequel le récepteur

est branché (le cas échéant).

(4) Consulter le revendeur ou un technicien radio/TV expérimenté pour lui demander conseil.

Avertissement relatif à l’enregistrement d’appareils

de la Classe B – FCC, Partie 15

-18-

SCANNAGE DE DÉTECTION DE FILS SOUS TENSION

Le mode de détection de fils sous tension n’est

approprié que pour détecter des conducteurs

sous tension (110-230 V). Appuyez sur le bouton

8pour activer le mode de détection de fils SOUS

TENSION. L’anneau illuminé 1et l’indication 4

au-dessus du bouton 8s’allument en vert.

Quand un fil/conducteur sous tension est

détecté, l’indicateur f apparaît sur l’affichage 3.

Déplacez le détecteur sur la surface de façon

répétée pour déterminer de façon plus précise

l’emplacement du fil/conducteur sous tension.

Après avoir déplacé le détecteur au-dessus

de la surface à plusieurs reprises, il sera

possible de localiser de façon très précise le fil/

conducteur sous tension. Si le détecteur est

très proche du fil/conducteur, l’anneau illuminé

1clignote en rouge, et le signal sonore retentit

avec une séquence de tonalités successives

rapides.

•Les fils/conducteurs sous tension sont

indiqués dans n’importe lequel des modes de

fonctionnement.

•Les fils/conducteur sous tension peuvent

être détectés plus facilement lorsque des

appareils consommant de l’énergie (p. ex., les

lampes et les appareils électroménagers) sont

connectés au fil/conducteur recherché et sont

mis sous tension.

Dans certaines conditions

(comme derrière des

surfaces en métal, lorsque des conduits sont

blindés ou derrière des surfaces ayant une teneur

en eau élevée), il n’est pas possible de détecter

avec certitude les fils/conducteurs sous tension.

Ces plages peuvent être reconnues dans le

mode de détection de métal comme étant des

objets en métal. La force du signal d’un fil/

conducteur sous tension dépend de la position

du câble. Par conséquent, appliquez d’autres

mesures à proximité immédiate ou utilisez

d’autres sources d’information pour déterminer

si un fil/conducteur sous tension existe.

• Les fils qui ne sont pas sous tension peuvent

être détectés comme étant des objets en

métal dans le mode de détection de métal.

Cependant, à la différence des câbles en

cuivre plein, les câbles toronnés en cuivre ne

peuvent pas être détectés.

• La présence d’électricité statique peut causer

une détection inexacte de fils électriques, p.

ex., sur une surface étendue. Il pourrait être

utile de mettre l’autre main sur le mur et de

mesurer à nouveau pour se débarrasser ainsi

de l’électricité statique.

Les valeurs de détection

peuvent être rendues

inexactes par la présence de certaines conditions

ambiantes. Citons à titre d’exemples la proximité

d’autres équipements qui produisent de puissants

champs magnétiques ou électromagnétiques,

ainsi que de l’humidité, la présence de matériaux

de construction métalliques ou de matériaux

d’isolation métallisés, ou encore l’existence de

carrelage ou de papier peint conducteur. Par

conséquent, veuillez également consulter

d’autres sources d’information (p. ex., les

plans qui ont été utilisés pour la construction

du bâtiment) avant de percer, de scier ou de

toupiller dans des murs, plafonds ou planchers.

Avant de pénétrer une

surface (comme avec une

perceuse, une défonceuse, une scie ou un clou),

coupez toujours l’alimentation en électricité, gaz et

eau. Couper, percer, etc. à travers de tels objets

quand ces services ne sont pas coupés risquerait

de causer des blessures aux personnes.

Avertissement relatif à la température

Le détecteur est pourvu d’un détecteur

d’avertissement relatif à la température, étant

donné que des mesures précises ne sont

possibles qu’à condition que la température à

l’intérieur de l’outil de mesure reste constante.

Lorsque l’indicateur d’avertissement relatif à la

température g s’allume, cela signifie que l’outil

de mesure n’est pas à l’intérieur de la plage de

température de fonctionnement ou a subi des

dérives de température importantes. Éteignez

l’outil de détection et attendez qu’il s’ajuste à

la température ambiante avant de le mettre en

marche à nouveau.

Fonction d’avertissement

Quand l’indicateur b s’allume sur l’affichage 3

et l’indication 4clignote au-dessus du bouton

10, cela signifie que la détection doit être

recommencée. Retirez le détecteur du mur et

placez-le sur la surface à un endroit différent.

Lorsque l’indicateur bclignote sur l’affichage

3, envoyez l’outil de détection à un centre de

service après-vente Bosch agréé.

AVERTISSEMENT

-15-

• Pendant le balayage, tous les trois plots de

contact 11 doivent toujours être en contact avec

la surface.

• Assurez-vous que les doigts de votre main qui

tient le détecteur ne touchent pas la surface

balayée, car cela pourrait affecter la capacité

de l’outil de détecter efficacement des objets

au-dessous de la surface.

• Ne touchez pas à la surface faisant l’objet du

scannage avec votre autre main ou une autre

partie de votre corps parce que l’humidité

risquerait d’affecter le scannage.

• Mesurez toujours LENTEMENT pour obtenir la

sensibilité maximum.

DÉTECTION À TRAVERS DES MATÉRIAUX

À SURFACE SPÉCIALE

Lattes et plâtre

En raison de l’épaisseur inégale du plâtre, il est

difficile de détecter les montants en bois en utilisant

le mode de détection de bois. Il sera probablement

plus facile de localiser les montants en passant

dans le mode de détection de métal pour trouver

les clous qui assujettissent les lattes aux montants.

Murs et plafonds acoustiques ou texturés

Lors du scannage d’un mur ou d’un plafond ayant

une surface inégale, placez un morceau de carton

fin sur la surface à scanner et scannez au-dessus

du carton. Dans le mode de détection de bois,

calibrez avec le morceau de carton en place.

Parquets en bois, fondations de planchers en

bois et cloisons sèches sur des revêtements

en contreplaqué

En raison de l’épaisseur de ces matériaux, il est

difficile de détecter des montants ou des poutrelles

en bois en utilisant le mode de détection de bois.

Il sera probablement plus facile de localiser ces

objets en passant dans le mode de détection de

métal pour trouver les clous qui assujettissent les

matériaux aux poutrelles ou aux montants.

Moquette

Le GMS120 ne peut pas détecter de montants ou

poutrelles en bois à travers de la moquette. Il peut

être possible d’utiliser le mode de détection de métal

pour localiser des trous ou des vis qui ont été utilisées

pour attacher le plancher en bois aux poutrelles.

MARQUAGE D’OBJETS

Les objets détectés peuvent être marqués suivant

les besoins. Pour ce faire, retirez le crayon de

marquage 11 du détecteur multiple et effectuez

le scannage comme d’habitude. Une fois que

vous aurez trouvé les limites du centre d’un objet,

marquez simplement l’endroit recherché à travers

le trou de marquage 2. Il serait bon de vous

habituer à faire un type de marque sur les endroits

que vous ne voulez pas pénétrer (matériaux percés,

cloués, coupés), par exemple en écrivant un O, et

un autre type de marque aux endroits que vous

voulez pénétrer, par exemple un X.

Activation/désactivation

Avant de mettre l’outil de détection en marche,

assurez-vous que la zone du capteur 12 n’est pas

humide. Si nécessaire, séchez l’outil de détection

en utilisant un tissu.

Si l’outil de détection a été exposé à un

changement de température extrême, attendez

qu’il s’ajuste à la température ambiante avant de

le mettre en marche.

Pour mettre l’outil de détection en marche ou pour

l’éteindre, appuyez sur le bouton de marche/arrêt 5.

• Si aucun des boutons n’est enfoncé

pendant environ cinq minutes, l’outil s’éteint

automatiquement pour permettre de prolonger

durée de service de la pile.

Comment allumer/éteindre l’écran d’affichage

L’écran d’affichage peut être allumé/éteint

au moyen du bouton d’allumage de l’écran

d’affichage 6.

Activation/désactivation du signal audio

Le signal audio peut être activé/désactivé au

moyen du bouton du signal audio 7. Lorsque

le signal audio est désactivé, l’indication aest

affichée sur l’écran.

MÉTHODE DE FONCTIONNEMENT

(voir figures A - B)

L’outil inspecte la surface de la zone du capteur

12 dans le sens de mesure Ajusqu’à la profondeur

de détection max. (voir « Données techniques »).

Déplacez toujours l’outil en ligne droit sur la surface

en appliquant une légère pression, sans l’éloigner

de celle-ci ou changer la pression appliquée.

Pendant le balayage, tous les trois plots de contact

11 doivent toujours être en contact avec la surface.

Procédure de détection

Positionnez le détecteur sur la surface, et

déplacez dans le sens de B.

Lorsque le détecteur s’approche d’un objet,

l’amplitude dans l’indicateur i augmente et

l’anneau 1s’allume en orange sans signal

sonore; lorsque le détecteur s’éloigne de l’objet,

l’amplitude diminue,

Au point d’amplitude maximale, l’objet est situé

approximativement au-dessous du centre du

capteur. L’anneau illuminé 1devient rouge et un

signal sonore constant est produit.

Remarque : Les indications de l’anneau illuminé

1et des indicateurs d’amplitude i et j peuvent

varier en fonction d’autres facteurs, notamment

la largeur de l’objet au-dessous de la surface,

la profondeur des matériaux constituant la

surface, de puissants champs magnétiques ou

électromagnétiques, de l’humidité et la proximité

de matériaux de constructions métalliquement ou

électriquement conducteurs.

Pour déterminer de façon plus précise

l’emplacement de l’objet, déplacez le

détecteur de façon répétée (3x) au-dessus

de l’objet. L’échelle de précision j est activée

automatiquement dans tous les modes de

fonctionnement. L’échelle de précision j

indique une amplitude totale lorsque l’objet est

au-dessous du centre du capteur ou quand

l’amplitude maximum de l’indicateur est

atteinte. Dans les modes de fonctionnement

« Drywall » (Cloison sèche) et « Metal »,

l’indication « CENTER » k s’allumera aussi.

Quand un objet est très petit et est

profondément encastré, l’indicateur iréagit

légèrement. De plus, l’anneau 1continue à

s’allumer en orange sans émettre de signal

sonore. Déplacez le détecteur de façon répétée

au-dessus de l’objet dans le sens horizontal et

dans le sens vertical. Examinez attentivement

l’amplitude de l’échelle de précision jet

l’indicateur « CENTER » pour permettre une

détection précise.

Si un objet large est détecté avec une amplitude

continuellement élevée des indicateurs iet j,

l’anneau 1s’allume en orange. La durée de

la période d’amplitude élevée correspond

approximativement à la largeur de l’objet.

MODES DE FONCTIONNEMENT

Les meilleurs résultats sont obtenus grâce à

la sélection du mode de fonctionnement

approprié. La profondeur de détection

maximale pour les objets en métal est obtenue

dans le mode de fonctionnement « Metal ». La

profondeur de détection maximale pour les fils/

conducteurs sous tension est produite dans le

mode de fonctionnement « live » (sous tension).

Le mode de fonctionnement sélectionné peut

être reconnu à tout moment par l’indication 4

(allumée en vert) du mode de fonctionnement.

SCANNAGE DANS LE MODE DE DÉTECTION DE BOIS

Le mode de détection de bois détecte

en fait plus que simplement des structures

de fondation en mois (les montants et les

poutres). Il peut aussi permettre de détecter

les matériaux en métal et les autres matériaux

à forte densité dans les murs ou les plafonds.

Pour aider à identifier les structures de

fondation en bois, effectuez en premier

un scannage pour localiser des métaux, et

marquez l’emplacement de tous les objets en

métal ayant été détectés. Puis effectuez un

scannage dans le mode de détection de bois.

Les objets qui sont détectés dans le mode de

détection de bois mais pas dans le mode de

détection de métal sont ceux qui sont peut-être

des structures de fondation en bois.

Dans le mode de fonctionnement « Wood » (bois),

tous les types d’objets sont détectés et indiqués :

– Sous-structures en bois

– Métal magnétique, p. ex., acier ou fer

– Métal non magnétique, p. ex., tuyau en

cuivre

– Sous tension, p. ex., un conducteur sous

tension

Remarques: Dans l’indicateur d’objet non

métallique, c. à d., bois ou tuyau en plastique

rempli d’eau, des tuyaux en plastique remplis

d’eau peuvent également être détectés. L’

sur l’affichage c peut être affichée

également sur l’affichage 3. Les clous et les vis

sur la surface peuvent causer l’affichage d’une

sous-structure en bois comme objet en métal

sur l’écran..

Scannage pour détecter des objets en bois :

- Appuyez sur le bouton de mode de détection

de bois 10. « Bois ». L’indication de mode de

fonctionnement 4 au-dessus du bouton 10

s’allume en vert.

-Positionnez le détecteur sur la surface à

balayer.

-Déplacez le détecteur uniformément sur la

surface sans l’éloigner de celle-ci ou changer

la pression appliquée. Pendant le balayage,

les plots de contact 11 doivent toujours être

en contact avec la surface.

• Quand un objet est détecté, une amplitude

est affichée dans l’indicateur de détection

principal i. Pour déterminer de façon plus

précise l’emplacement de l’objet, déplacez

le détecteur sur la surface de façon répétée.

Après que vous aurez déplacé le détecteur

au-dessus de la même zone à plusieurs

reprises, l’objet pourra être indiqué de façon

fort précise : L’anneau illuminé 1s’allume

en rouge et un signal sonore continu retentit

et se poursuit tant que le détecteur reste

au-dessus de l’objet. Le principal indicateur

de mesure 1a la plus grande amplitude (telle

que représentée par le nombre de barres

apparaissant dans le principal indicateur de

détection i) au-dessus du centre de l’objet.

Pour détecter l’objet de façon plus précise,

déplacez le détecteur de façon répétée (3x)

par un mouvement de va et vient au-dessus

de l’objet. L’échelle de précision jest activée

automatiquement dans tous les modes

de fonctionnement. L’échelle de précision j

indique une amplitude totale lorsque l’objet

est au-dessous du centre du capteur ou

quand l’amplitude maximum de l’indicateur

de détection iest atteinte. Dans les modes

-16- -17-

de fonctionnement « Wood » (bois) et « Metal »,

l’indication « CENTER » k s’allumera.

Remarques:

• Lorsque l’affichage 3indique une amplitude

continuellement élevée de l’indicateur de

détection i et de l’échelle de précision

j, relancez la procédure de mesure en

positionnant l’outil de mesure à un endroit

différent de la surface.

• Pendant le balayage d’une surface en bois,

des objets en métal peuvent également être

détectés. Pour aider à faire une distinction

entre les objets en bois et en métal, passez

dans le mode de détection de métal (voir

« balayage dans le mode de détection de

métal »). Quand un objet est indiqué au

même endroit dans le mode de détection de

métal, il s’agit probablement d’un objet en

métal, ou d’un montant d’ossature en bois

ou d’une solive avec des clous ou des vis

encastrées. Pour continuer à rechercher des

objets en bois, retournez dans le mode de

détection de bois.

Lorsque l’outil de détection ne peut pas

détecter correctement la surface à balayer,

veuillez effectuer les actions suivantes :

- Appuyez sur le bouton 10 et maintenez-le

enfoncé jusqu’à ce que l’anneau illuminé

s’allume en vert.

- Commencez une nouvelle procédure de

détection en positionnant l’outil de détection

sur un autre mur ou sur une surface

différente, puis appuyez brièvement sur le

bouton 10.

- Dans de rares cas, l’outil de détection ne

sera peut-être pas en mesure de détecter

la surface parce que le côté avec la zone

du capteur 12 et la plaque signalétique 13

est sale. Nettoyez l’outil de détection avec

un tissu sec et doux, et recommencez la

procédure de détection.

SCANNAGE DANS LE MODE DE

DÉTECTION DE MÉTAL

Lors de balayage pour détecter des objets

en métal, appuyez sur le bouton de mode de

détection de métal 9. L’anneau illuminé 1et

l’indication 4 au-dessus du bouton 9 s’allument

en vert.

Positionnez le détecteur, puis déplacez-le

uniformément sur toute la surface.

• Lorsque le détecteur se rapproche d’un objet

en métal, l’amplitude augmente, comme on

peut le voir par le nombre de barres affichées

dans le principal indicateur de détection i.

• Lorsqu’il s’éloigne de l’objet, l’amplitude et le

nombre de barres affichées diminuent.

À la position d’amplitude maximum, l’objet

en métal est situé au-dessous du centre du

détecteur (sous le trou de marquage 2).

Tant que le détecteur restera au-dessus de

l’objet en métal, l’anneau illuminé 1 sera allumé

en rouge et un signal sonore continu retentira.

Pour détecter l’objet de façon plus précise,

déplacez le détecteur de façon répétée (3x)

par un mouvement de va et vient au-dessus

de l’objet. L’échelle de précision jest activée

automatiquement dans tous les modes

de fonctionnement. L’échelle de précision j

indique une amplitude totale lorsque l’objet

est au-dessous du centre du capteur ou

quand l’amplitude maximum de l’indicateur

de détection iest atteinte. Dans les modes

de fonctionnement « Wood » (bois) et « Metal »,

l’indication « CENTER » k s’allumera.

Remarques:

•

La capacité de détecter des clous, des vis,

des barres d’armature et d’autres objets en

métal dépend dans une certaine mesure de

leur orientation. Par exemple, quelle que soit

la profondeur, il est toujours plus facile pour

l’instrument de détecter la longueur d’une vis ou

d’un clou que de détecter l’extrémité d’une vis

ou d’un clou.

•Quand un objet en métal est beaucoup plus

étroit que la zone de DÉTECTION, le signal

maximum peut être affiché lorsque l’objet est

juste au-dessous de la gauche et de la droite du

trou central, plutôt que sous le centre du trou, en

particulier si l’objet est proche de la surface

•Mesurez toujours LENTEMENT pour atteindre la

précision et la sensibilité maximales

•Si l’objet en métal identifié est un objet en

métal magnétique (p. ex., fer ou acier),

dans ce cas l’indicateur pour les métaux

magnétiques e sera affiché. Pour les métaux

non magnétiques, l’indicateur pour les métaux

non magnétiques d sera affiché. Pour que le

multidétecteur puisse différencier entre les

types de métaux, il faut qu’il soit positionné

au-dessus de l’objet en métal qui a été

détecté, et la détection doit être assez forte

pour que l’anneau illuminé 1 s’allume en rouge.

Lors d’un balayage de mailles d’acier dans

du béton, en général (mais pas toujours),

l’indicateur pour les métaux magnétiques e

est affiché directement au-dessus de la barre

d’armature; l’indicateur pour les métaux non

magnétiques dest affiché entre les barres

d’armature.

Other manuals for GMS 120 Professional

Table of contents

Other Bosch Metal Detector manuals

Bosch

Bosch PMD 10 User manual

Bosch

Bosch Professional GMS 100 M User manual

Bosch

Bosch PMD 7 User manual

Bosch

Bosch GMS 120 User manual

Bosch

Bosch DMO 10 E User manual

Bosch

Bosch PDO Multi User manual

Bosch

Bosch GMS 120 Professional User manual

Popular Metal Detector manuals by other brands

Fisher

Fisher M-SCOPE 1236-X2 operating manual

MWf

MWf MF-90 user manual

Minelab

Minelab Muskeeter XS Pro instruction manual

Minelab

Minelab GPX 6000 quick start guide

Zircon

Zircon MetalliScanner MT X user manual

Minelab

Minelab Eureka Gold quick start guide

Eriez

Eriez Metalarm HH-10 Installation, operation and maintenance instructions

Renkforce

Renkforce MD 5000 operating instructions

Trident

Trident Viper owner's manual

Fisher

Fisher F44 owner's manual

Blisstool

Blisstool LTC64X v3 user guide

Velleman

Velleman CS130 user manual

Gauss

Gauss MIL MD operating manual

Garrett

Garrett Graphic Target Profiling 1350 owner's manual

Nokta

Nokta Velox one user manual

XP Metal Detectors

XP Metal Detectors DEUS II manual

Detech

Detech EDS GOLD CATCHER instruction manual

Bounty Hunter

Bounty Hunter Sharp Shooter II owner's manual

Bosch GMS 120 Professional Assembly instructions

Popular Metal Detector manuals by other brands
