Bosch AFS 23-37 User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-garden.com
F 016 L81 507 (2016.09) O / 273
AFS 23-37
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijkegebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
uk Оригінальна інструкція з
експлуатації
ro Instrucţiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar
fa
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
OBJ_DOKU-44575-004.fm Page 1 Thursday, September 29, 2016 12:03 PM

2|
F 016 L81 507 | (29.9.16) Bosch Power Tools
Deutsch . . . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . . . . .. . . . .Seite 3
English . . . . . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . . .. . . . . Page 11
Français . . . . . . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . .. . . . . Page 20
Español . . . . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . . .. . . .Página 29
Português. . . . . . .. . . . . . .. . . . . .. . . . . . . . .. . . . . .. . . .Página 38
Italiano . . . . . . . . .. . . . . . .. . . . . .. . . . . . . . .. . . . . .. . . .Pagina 47
Nederlands . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .. . . . . . .Pagina 56
Dansk .. . . . . . . . .. . . . . . .. . . . . .. . . . . .. . . . . . . . .. . . . . Side 65
Svenska . . . . . . . . . . . . . . . . . . . . .. . . . . .. . . . . . . . .. . . . . Sida 73
Norsk . . . . . . . . . . . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . . .. Side 80
Suomi. . . . . . .. . . . . . . . . .. . . . . .. . . . . .. . . . . . . . .. . . . . .Sivu 88
Ελληνικά. . . . . . . . . . .. . . . . . . . . .. . . . . .. . . . . .. . . . . . . Σελίδα 96
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .. . . . . . . Sayfa 106
Polski . . . . . . . . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . . . . . .Strona 114
Česky . . . . . . . . . . . . .. . . . . . .. . . . . . . . .. . . . . .. . . . . . .Strana 124
Slovensky. . . . . . . . . . . . . .. . . . . .. . . . . . . . .. . . . . .. . . .Strana 132
Magyar . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . .Oldal 142
Українська. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .. Сторінка 151
Română . . . . .. . . . . .. . . . . . . . . .. . . . . .. . . . . .. . . . . . .Pagina 160
Български . . . . . . . . . . . . . . . . . . .. . . . . . . . .. . . . . ..Страница 169
Македонски . . . . . . . . . . . . . .. . . . . .. . . . . .. . . . . . . . . Страна 179
Srpski. . . . . . .. . . . . .. . . . . . . . . .. . . . . .. . . . . .. . . . . . .Strana 187
Slovensko . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . .. . . . . . ..Stran 195
Hrvatski . . . . . . . . . . . . . . .. . . . . . . . .. . . . . .. . . . . .. . Stranica 204
Eesti . . . . . . . . . . . . . .. . . . . . .. . . . . .. . . . . .. . . . . . . .Lehekülg 212
Latviešu . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .. . . . . . . . Lappuse 219
Lietuviškai . . . . . . . . . . . . . . . .. . . . . .. . . . . . . . .. . . . . Puslapis 228
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 254
. . . . . . . . . . . . . .. . . . . . .. . . . . .. . . . . .. . . . . .. . . . . . . . . . I
OBJ_BUCH-2432-004.book Page 2 Thursday, September 29, 2016 12:04 PM

Deutsch | 3
Bosch Power Tools F 016 L81 507 | (29.9.16)
Deutsch
Sicherheitshinweise

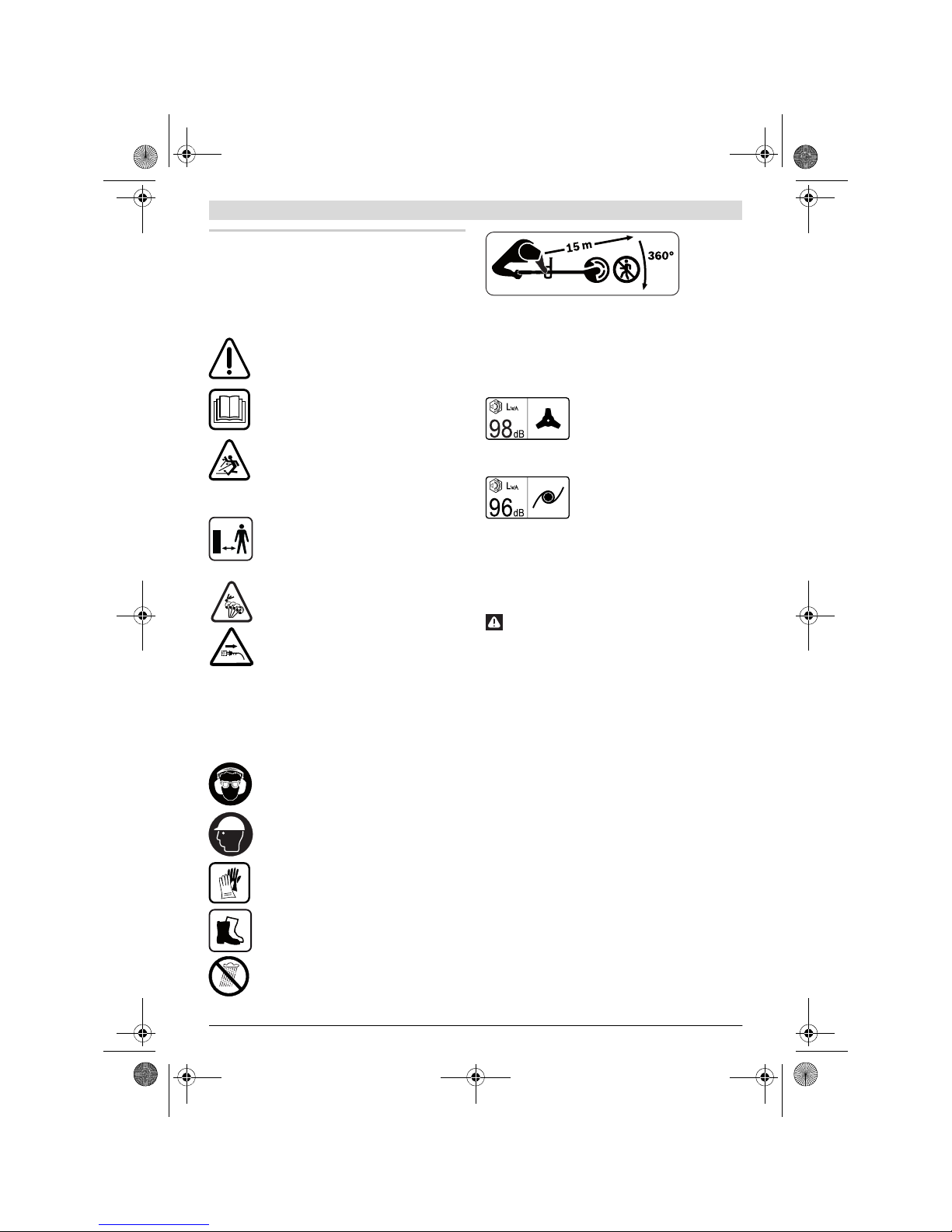

Erläuterung der Symbole auf dem
Gartengerät
Allgemeiner Gefahrenhinweis.
Lesen Sie die Betriebsanlei-
tung.
Achten Sie darauf, dass in der
Nähe stehende Personen nicht
durch weggeschleuderte
Fremdkörper verletzt werden.
Warnung: Halten Sie einen si-
cheren Abstand zum Gartenge-
rät, wenn es arbeitet.
Rechnen Sie mit dem Rück-
schlag des Schneidblatts.
Ziehen Sie den Netzstecker be-
vor Sie Einstell- oder Reini-
gungsarbeiten vornehmen,
wenn das Gartengerät eine Zeit lang un-
beaufsichtigt bleibt oder wenn Netz-
oder Verlängerungskabel beschädigt
oder verheddert sind.
Tragen Sie Gehörschutz und
Schutzbrille.
Tragen Sie einen Schutzhelm.
Tragen Sie Schutzhandschuhe.
Tragen Sie Sicherheitsstiefel.
Das Gartengerät nicht bei Re-
gen benutzen oder dem Regen
aussetzen.
Achten Sie darauf, dass niemand durch
weggeschleuderte Fremdkörper ver-
letzt wird. Halten Sie während des Be-
triebs in der Nähe stehende Personen
auf sicheren Abstand zum Gartengerät.
Typischer A-bewerteter
Geräuschpegel des Pro-
dukts mit montierter
Klinge.
Typischer A-bewerteter
Geräuschpegel des Pro-
dukts mit montierter
Spule.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Lesen Sie alle Sicher-
heitshinweise und An-
weisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und
Anweisungen können elektrischen
Schlag, Brand und/oder schwere Ver-
letzungen verursachen.
Bewahren Sie alle Sicherheitshinwei-
se und Anweisungen für die Zukunft
auf.
 Überprüfen Sie Netz- und Verlänge-
rungskabel vor der Verwendung auf
Schäden oder Zeichen von Alterung.
Wenn diese während des Gebrauchs
beschädigt werden, ziehen Sie sofort
den Netzstecker aus der Steckdose.
BERÜHREN SIE SIE NICHT, BEVOR
SIE AUSGESTECKT SIND. Betreiben
Sie das Gartengerät nicht, wenn Ka-
bel beschädigt oder verschlissen sind.
WARNUNG
OBJ_BUCH-2432-004.book Page 3 Thursday, September 29, 2016 12:04 PM

4| Deutsch
F 016 L81 507 | (29.9.16) Bosch Power Tools
 Ist das Netzkabel des Geräts defekt,
muss es vom Hersteller, dessen auto-
risierten Kundendienststelle oder ei-
ner dafür qualifizierten Person ausge-
tauscht werden, um
Sicherheitsgefährdungen zu vermei-
den.
 Vor dem Gebrauch auf signifikante
Mängel sichtprüfen. Diese Prüfung
muss ebenso erfolgen, wenn das Gar-
tengerät fallen gelassen wurde oder
einem bedeutsamen Aufprall ausge-
setzt war.
 Zur Erhöhung der Sicherheit wird
empfohlen, einen FI-Schalter mit
einem Fehlerstrom von maximal
30 mA zu benutzen. Dieser FI-
Schaltersollte vor jederBenutzung
überprüft werden.
 Stellen Sie sicher, dass die Lüftungs-
schlitze stets frei von Rückständen
sind.
Bedienung
 Beachten Sie bei der Montage des
Gartengerätes die Abbildungen, die
Demontage erfolgt in umgekehrter
Reihenfolge.
 Entfernen Sie vor dem Gebrauch den
Messerschutz.
 Benutzen Sie das Gartengerät nicht
zum Schneiden von Wänden.
 Niemals Kindern oder mit diesen An-
weisungen nicht vertrauten Personen
erlauben das Gartengerät zu benut-
zen. Nationale Vorschriften beschrän-
ken möglicherweise das Alter des Be-
dieners. Bewahren Sie das
Gartengerät für Kinder unerreichbar
auf, wenn es nicht in Gebrauch ist.
 Dieses Gartengerät ist nicht dafür be-
stimmt, von Personen (einschließlich
Kinder) mit eingeschränkten physi-
schen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfah-
rung und/oder mangelndem Wissen
benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder
erhalten von ihr Anweisungen, wie
das Gartengerät zu benutzen ist.
Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit
dem Gartengerät spielen.
 Benutzen Sie das Gartengerät nie-
mals während sich Personen, insbe-
sondere Kinder oder Haustiere, in un-
mittelbarer Nähe aufhalten.
 Der Bediener oder Nutzer ist für Un-
fälle oder Schäden an anderen Men-
schen oder deren Eigentum verant-
wortlich.
 TragenSielange,schwereHosen,fes-
te Schuhe und Handschuhe. Tragen
Sie keine weite Kleidung, Schmuck,
kurze Hosen, Sandalen und arbeiten
Sie nie barfuß.
 Inspizieren Sie die zu bearbeitende
Fläche sorgfältig und beseitigen Sie
Steine, Stöcke, Drähte, Knochen und
sonstige Fremdkörper.
 Benutzen Sie das Gartengerät nicht
an Orten, an denen sich Netzkabel be-
finden.
 Prüfen Sie vor der Benutzung immer,
ob Schneidblatt oder Schneidblatt-
mutter abgenutzt oder beschädigt
sind. Tauschen Sie abgenutzte oder
beschädigte Schneidblätter sowie
Schneidblattmuttern immer im gan-
OBJ_BUCH-2432-004.book Page 4 Thursday, September 29, 2016 12:04 PM

Deutsch | 5
Bosch Power Tools F 016 L81 507 | (29.9.16)
zen Satz aus, um Unwucht zu vermei-
den.
 Arbeiten Sie nur bei Tageslicht oder
gutem künstlichem Licht.
 Bei schlechten Wetterbedingungen
insbesondere bei einem aufziehen-
den Gewitter nicht mit dem Gartenge-
rät arbeiten.
 Setzen Sie in nassem Gras/Gebüsch
das Gartengerät besonders sorgsam
ein.
 Achten Sie beim Arbeiten mit dem
Gartengerät auf sicheren Stand; nur
gehen, niemals rennen.
 Bewahren Sie einen festen Stand und
immer das Gleichgewicht. Überan-
strengen Sie sich nicht.
 Tragen Sie beim Arbeiten mit dem
GartengerätGehörschutzundSchutz-
brille.
 Tragen Sie sowohl eine Schutzbrille
nach EN 166 als auch einen Gehör-
schutz, wenn Sie das Gartengerät be-
dienen.
 Benutzen Sie das Gartengerät nie-
mals mit fehlenden oder defekten
Schutzhauben, Rückschlagsicherun-
gen oder Abdeckungen.
 Benutzen Sie das Gartengerät mit
Schneidblatt nicht in unmittelbarer
Nähe von Netz-/Verlängerungska-
beln.
 Prüfen Sie das Gartengerät vor und
nach jeder Benutzung auf Abnutzun-
gen oder Beschädigungen.
 Wenn ein Fehler auftritt, befolgen Sie
den Abschnitt Fehlersuche.
 Wenn sich ein Unfall ereignet, tren-
nenSiedieMaschinevomNetz,bevor
Sie andere Maßnahmen ergreifen.
 Benutzen Sie das Gartengerät nicht,
wenn Sie müde oder krank sind oder
unter dem Einfluss von Alkohol, Dro-
gen oder Medikamenten stehen.
 Das Arbeiten an Böschungen kann
gefährlich sein.
– Arbeiten Sie mit dem Gartengerät
nicht an besonders steilen Abhängen.
– AchtenSieaufschrägenFlächenoder
auf nassem Gras stets auf sicheren
Tritt.
– Arbeiten Sie mit dem Gartengerät auf
schrägen Flächen immer quer und
niemals auf- und abwärts.
– Gehen Sie beim Richtungswechsel an
Abhängen äußerst vorsichtig vor.
 Halten Sie Ihre Hände und Füße vom
Schneidwerkzeugfern, insbesondere
beim Einschalten des Motors.
 Schalten Sie das Gartengerät aus,
wenn es von/zur Arbeitsfläche trans-
portiert wird.
 Schalten Sie dasGartengerät aus und
ziehen Sie den Netzstecker aus der
Steckdose:
– immer wenn Sie das Gartengerät
unbeaufsichtigt lassen,
– vor dem Beseitigen von Blockierun-
gen,
– wenn das Kabel verwickelt ist,
– vor dem Auswechseln der Schneid-
einrichtung,
– wenn Sie das Gartengerät überprü-
fen, reinigen oder an ihm arbeiten,
OBJ_BUCH-2432-004.book Page 5 Thursday, September 29, 2016 12:04 PM

6| Deutsch
F 016 L81 507 | (29.9.16) Bosch Power Tools
– nach derKollision miteinemFremd-
körper; überprüfen Sie das Garten-
gerät sofort auf Beschädigungen
und lassen Sie es wenn notwendig
instandsetzen,
– wenn das Gartengerät ungewöhn-
lich zu vibrieren beginnt (sofort prü-
fen).
 Warten Sie, bis die rotierenden
Schneidelemente vollständig zur
Ruhe gekommen sind, bevor Sie
diese anfassen. Die Schneidele-
mente rotieren nach dem Abschal-
ten des Gartengeräts noch weiter
und können Verletzungen verursa-
chen.
 Nehmen Sie keine Veränderungen
am Gartengerät vor. Unzulässige
VeränderungenkönnendieSicherheit
Ihres Gartengerätes beeinträchtigen
und zu verstärkten Geräuschen und
Vibrationen führen.
 Bewahren Sie das Gartengerät an ei-
nem sicheren, trockenen Ort außer-
halb der Reichweite von Kindern auf.
Stellen Sie keine anderen Gegenstän-
de auf das Gartengerät.
 Verwenden Sie nur Bosch Garten-
gerätezubehör, welches für die
Verwendung mit diesem Gerät
empfohlen und zugelassen ist.
(siehe Bild 14)
 Bei längerem Gebrauch des Garten-
gerätes (oder andere Maschinen)
wird der Anwender Vibrationen aus-
gesetzt, die eine Weißfingerfkrank-
heit (Raynaud-Phänomen) oder ein
Karpaltunnelsyndrom verursachen
können.
 Dabei ist der Tastsinn und die Tempe-
raturregulierung der Hände einge-
schränkt, Taubheit und ein brennen-
des Gefühl können auftreten bis hin
zu Nerven- und Kreislaufschäden und
Gewebenekrosen.
 Fragen Sie Ihren Arzt, wenn Sie Sym-
ptome feststellen, die auf Vibrations-
überlastung hindeuten. Diese Symp-
tome beinhalten Taubheitsgefühl,
Gefühlsverlust, Jucken, Stechen,
Schmerzen, Kraftlosigkeit, Verände-
rungen der Hautfarbe oder des Haut-
zustands.Diese Symptome tretenam
häufigsten in Fingern, Händen oder
Handgelenken auf.
 Verwenden Sie das Gartengerät im-
mer mit dem richtigen Aufsatz. Ach-
ten Sie darauf, das Sie das Gartenge-
rät immer am vorderen und hinteren
Handgriff halten und beschränken
Sie, wenn notwendig, die Arbeitszeit.
 Rechnen Sie mit einen Rückschlag
des Gartengeräts, wenn das Messer
plötzlichaufeinenhartenGegenstand
trifft oder beim Schneiden von Bü-
schen oder Gestrüpp. Versuchen Sie
die Effekte von Rückschlägen zu mini-
mieren.
 DiesesGartengerätistfürdieVerwen-
dung mit einem Schultergurt konstru-
iert. Passen Sie den Gurt so an, dass
das Werkzeug richtig ausbalanciert
ist, die Arbeit mit dem Gerät ist dann
weniger ermüdend.
 Das Schneidblatt bei Transport und
Lagerung stets mit einem geeigneten
Schutz abdecken.
 Stromversorgungskabel vom
Schneidwerkzeug fern halten.
OBJ_BUCH-2432-004.book Page 6 Thursday, September 29, 2016 12:04 PM

Deutsch | 7
Bosch Power Tools F 016 L81 507 | (29.9.16)
Wartung
 Tragen Sie immer Schutzhandschu-
he, wenn Sie in der Nähe der schar-
fen Messer hantieren oder arbei-
ten.
 Führen Sie regelmäßig folgende
Wartungsarbeiten aus, und eine
langenundzuverlässigenGebrauch
sicherzustellen:
 Stellen Sie den Festsitz aller Muttern,
Bolzen und Schrauben sicher, damit
ein sicherer Arbeitszustand des Gar-
tengeräts gewährleistet ist. Verwen-
denSie hierzu das mitgelieferteWerk-
zeug.
 Überprüfen Sie das Gartengerät und
ersetzen Sie sicherheitshalber abge-
nutzte oder beschädigte Teile.
 Stellen Sie sicher, dass auszuwech-
selndeTeilevonBoschfreigegeben
sind.
 Lassen Sie das Gartengerät nur von
einer autorisierten Bosch-Werkstatt
reparieren.
 Stellen Sie vor dem Transport und
der Lagerung sicher, dass das Gar-
tengerät sauber und frei von Rück-
ständen ist. Wenn nötig, mit einer
weichen trockenen Bürste reini-
gen.
 Entfernen Sie alle Ablagerungen zwi-
schen dem Schneidkopf und der
Schutzhaube. Zur kompakten Lage-
rung,kanndasGartengerätamSchaft
getrennt werden. (siehe Bild 3)
Elektrische Sicherheit
Achtung! Schalten Sie vor
Wartungs- oder Reinigungsar-
beiten das Gartengerät aus
und ziehen Sie den Netzstecker. Glei-
ches gilt, wenn das Stromkabel be-
schädigt, angeschnitten oder verwi-
ckelt ist.
Ihr Gartengerät ist zur Sicherheit schut-
zisoliert und benötigt keine Erdung. Die
Betriebsspannung beträgt 230 V AC,
50Hz(für Nicht-EU-Länder auch 220V
oder 240 V). Nur zugelassene Verlänge-
rungskabel verwenden. Informationen
erhalten Sie bei Ihrer autorisierten Kun-
dendienststelle.
Zur Erhöhung der Sicherheit, benutzen
Sie einen FI-Schalter (RCD) mit einem
Fehlerstrom von maximal 30 mA. Die-
ser FI-Schalter sollte vor jeder Benut-
zung überprüft werden.
Halten Sie Netz- und Verlängerungska-
bel von beweglichen Teilen fern und
vermeiden Sie jede Beschädigung der
Kabel, um Kontakt mit spannungsfüh-
renden Teilen zu vermeiden.
Kabelverbindungen (Netzstecker und
Steckdosen) sollten trocken sein und
nicht auf dem Boden liegen.
Die Netz- und Verlängerungskabel müs-
sen regelmäßig auf Schadensmerkmale
überprüft werden und dürfen nur in ein-
wandfreiem Zustand verwendet wer-
den.
WenndasNetzkabeldesGerätsbeschä-
digt ist, darf es nur von einer autorisier-
ten Bosch-Werkstatt repariert werden.
Verwenden Sie nur zugelassene Verlän-
gerungskabel.
OBJ_BUCH-2432-004.book Page 7 Thursday, September 29, 2016 12:04 PM

8| Deutsch
F 016 L81 507 | (29.9.16) Bosch Power Tools
Verwenden Sie nur Verlängerungska-
bel,-leitungenoderKabeltrommeln,die
den Normen EN 61242 / IEC 61242
oder IEC 60884-2-7 entsprechen.
Wenn Sie zum Betrieb des Geräts ein
Verlängerungskabel benutzen wollen,
sind folgende Leiterquerschnitte erfor-
derlich:
– Leiterquerschnitt 1,25 mm
2
oder
1,5 mm
2
– Maximale Länge 30 m für Verlänge-
rungskabel oder 60 m für Kabeltrom-
meln mit FI-Schutzschalter
Hinweis: Wird ein Verlängerungskabel
benutzt, muss dieses – wie bei den Si-
cherheitsvorschriften beschrieben – ei-
nen Schutzleiter besitzen, der über den
Stecker mit dem Schutzleiter Ihrer elek-
trischen Anlage verbunden ist.
InZweifelsfällenfragenSieeinenausge-
bildeten Elektriker oder die nächste
Bosch Service-Vertretung.
VORSICHT: Nicht vorschrifts-
mäßige Verlängerungskabel
können gefährlich sein. Ver-
längerungskabel, Stecker und Kupp-
lung müssen wasserdichte, für den
Außenbereich zugelassene Ausfüh-
rungen sein.
Hinweis für Produkte, die nicht in GB
verkauft werden:
ACHTUNG: Zu Ihrer Sicherheit ist es er-
forderlich, dass der am Gartengerät an-
gebrachte Stecker mit dem Verlänge-
rungskabel verbunden wird. Die
Kupplung des Verlängerungskabels
muss vor Spritzwasser geschützt sein,
aus Gummi bestehen oder mit Gummi
überzogen sein. Das Verlängerungska-
bel muss mit einer Zugentlastung ver-
wendet werden.

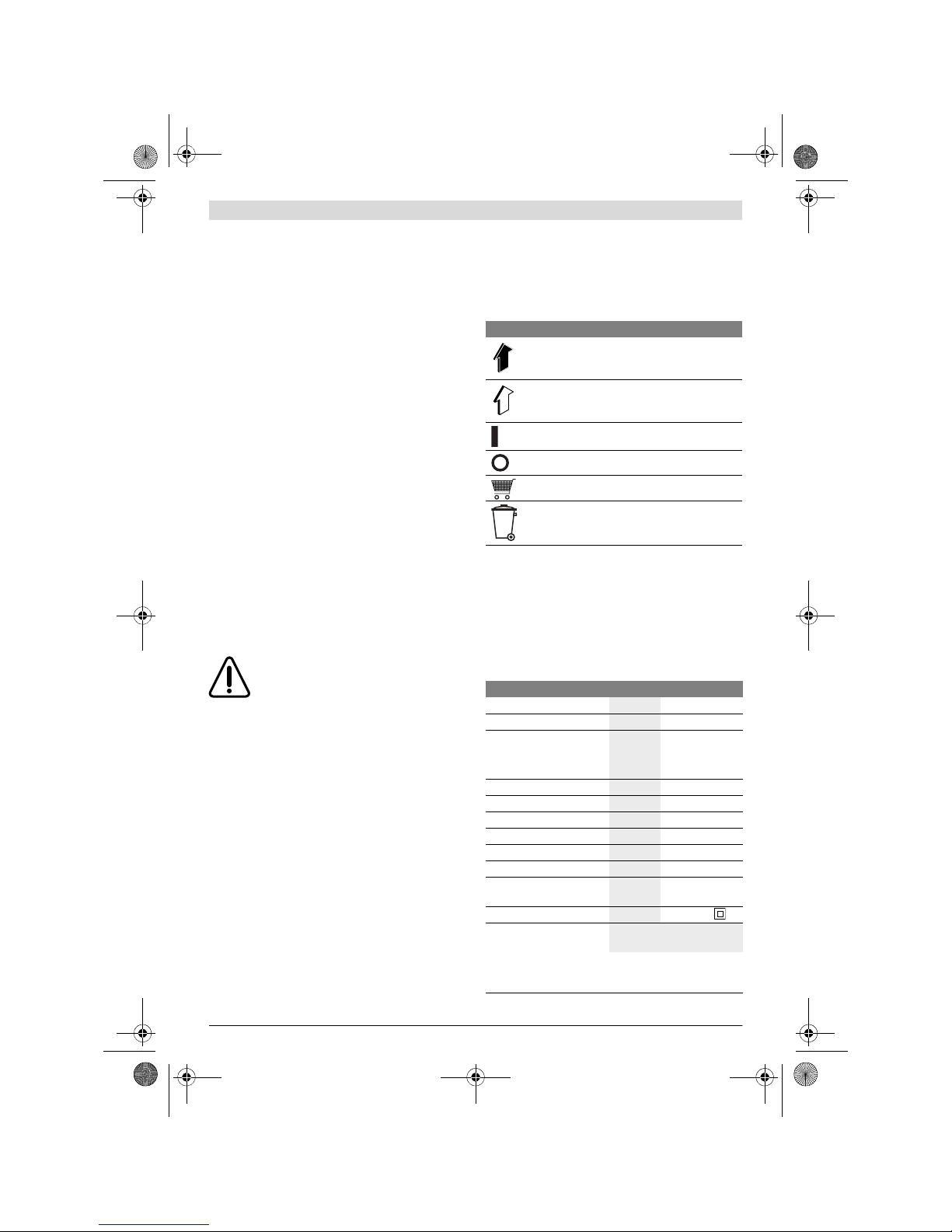

Symbole
DienachfolgendenSymbolesindfürdasLesenundVerstehen
der Betriebsanleitung von Bedeutung. Prägen Sie sich die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Gartengerät besser und sicherer
zu gebrauchen.
Bestimmungsgemäßer Gebrauch
Die Maschine ist geeignet zum Entfernen von kleineren Sträu-
chern und Büschen, zum Schneidenvon Jungpflanzen, zum
Zurückschneiden und Ausdünnen und zum Entfernen von Un-
kraut, langem Gras und Brennnesseln in Haus- und Hobbygär-
ten.
Technische Daten
Symbol Bedeutung
Bewegungsrichtung
Reaktionsrichtung
Einschalten
Ausschalten
Zubehör/Ersatzteile
Entsorgung
Freischneider AFS 23-37
Sachnummer 3 600 HA9 …
Nennaufnahmeleistung W 950
Leerlaufdrehzahl
Schneidblatt
Fadenspule
min-1
min-1
7000
6000
Schnittbreite Spule cm 37
Schnittbreite Messer cm 23
Durchmesser Faden mm 3,5
Fadentyp gedreht
Messertyp 3-schneidig
Verstellbarer Griff JA
Gewicht entsprechend
EPTA-Procedure 01:2014 kg 5,2
Schutzklasse /II
Seriennummer siehe Typenschild
am Gartengerät
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-
chendenSpannungenundinländerspezifischenAusführungenkönnen
diese Angaben variieren.
OBJ_BUCH-2432-004.book Page 8 Thursday, September 29, 2016 12:04 PM

Deutsch | 9
Bosch Power Tools F 016 L81 507 | (29.9.16)
Geräusch-/Vibrationsinformation
Montage und Betrieb
Schließen Sie das Gartengerät nicht an die Steckdose
an, solange es nicht vollständig zusammengebaut ist.
Nach dem Ausschalten des Freischneiders läuft der
Schneidkopf noch einige Sekunden nach. Warten Sie,
bis der Schneidkopf stillsteht, bevor Sie den Frei-
schneider erneut einschalten.
Nicht kurz hintereinander aus- und wieder einschalten.
Beseitigen Sie Grasanhaftungen vom Schneidkopf,
wenn Sie den Schneidkopf tauschen.
Die Verwendung von Bosch zugelassenen Schneid-
elementen wird empfohlen. Bei anderen Schneid-
elementen kann das Schneidergebnis abweichen.
Die Nummerierungen verweisen auf die Abbildungen auf den
Bildseiten.
Arbeitshinweise
Geräuschemissionswerte ermittelt entsprechend EN 50636-2-91. Fadenspule Messer
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
Schalldruckpegel
Schallleistungspegel
Unsicherheit K
Gehörschutz tragen!
dB(A)
dB(A)
dB
82,5
93,5
=1,5
82,6
96,0
=1,5
Schwingungsgesamtwerte ah(Vektorsumme dreier Richtungen) und
Unsicherheit K ermittelt entsprechend EN 50636-2-91:
Schwingungsemissionswert ah
Unsicherheit K m/s2 m/s23,5
=1,5 4,4 =1,5
Handlungsziel Bild Seite
Lieferumfang 1255
Schutzhaube montieren 2256
Schaft zusammenfügen 3256
Fadenspule und Faden montieren 4257
Schneidblatt montieren 5258–259
Montieren der Rückschlagsicherung/
Bedienhinweis für Rechtshänder 6260
Montieren der Rückschlagsicherung/
Bedienhinweis für Linkshänder 7260
Schultergurt montieren
Grifflänge einstellen 8261
Verlängerungskabel anschließen 9261
Ein-/Ausschalten 10 262
Arbeitshinweise 11 262
Reinigung 12 263
Lagerung Schneidfaden 13 264
Zubehör auswählen 14 264
Einsatzbereich Schneidwerkzeug
Entfernen von Sträuchern/
Gestrüpp Schneidblatt
Schneiden von Jungpflanzen Schneidblatt
Zurückschneiden/Ausdünnen Fadenspule
Entfernen von Unkraut Fadenspule/Schneidblatt
Schneiden von langem Gras Fadenspule
Entfernen von Brennnesseln Fadenspule/Schneidblatt
OBJ_BUCH-2432-004.book Page 9 Thursday, September 29, 2016 12:04 PM

10 | Deutsch
F 016 L81 507 | (29.9.16) Bosch Power Tools
Fehlersuche
Symptome Mögliche Ursache Abhilfe
Gartengerät läuft nicht Netzspannung fehlt Überprüfen und einschalten
Netzsteckdose defekt Andere Steckdose benutzen
Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-
schädigt
Sicherung hat ausgelöst Sicherung austauschen
Überlastschutz hat ausgelöst Gartengerät abkühlen lassen und erneut star-
ten
Gartengerät läuft mit Un-
terbrechungen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be- schädigt
Kundendienst aufsuchen
Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen
Gartengerät schneidet
nicht Schneidblatt/Faden beschädigt Schneidblatt/Faden wechseln (tragen Sie im- mer Gartenhandschuhe)
Verstärkte Vibrationen Schneidblatt beschädigt Schneidblatt wechseln (tragen Sie immer Gar-
tenhandschuhe)
Mähfaden gerissen Mähfaden wechseln
Fadenmähkopf verschmutzt Reinigen Sie den Schneidkopf und entfernen
Sie Verschmutzungen
Schneidblattmutter lose Schneidblattmutter mit 20 Nm anziehen, dar-
auf achten, dass Schneidblatt, Laufteller und
Druckscheibe zentriert montiert sind (tragen
Sie immer Gartenhandschuhe)
Schneidblatt nicht korrekt montiert Lösen Sie das Schneidblatt und montieren Sie
es mittig. Beachten Sie die Führungsringe auf
dem Schneidblatt für die mittige Ausrichtung.
Schlechtes Schneide-
ergebnis und verbleiben-
de Pflanzenstümpfe
Gras zu hoch, zu dicht Gras zu hoch: in Etappen schneiden
Gras zu dicht: mit weniger Schneidbreite je
Schneidvorgang arbeiten
Schneidblatt stumpf Schneidblatt drehen/wechseln
Schneidblatt zugesetzt Unterseite des Gartengerätes prüfen und ggf.
frei machen (tragen Sie immer Gartenhand-
schuhe)
Fadenmähkopf verschmutzt Reinigen Sie den Schneidkopf und entfernen
Sie Verschmutzungen
Schneidblattmutter lässt
sich nicht öffnen Beschädigtes Gewinde an Mutter oder Welle Welle schmieren, um das Öffnen zu erleichtern
Verriegelungsstift nicht korrekt platziert Verriegelungsstift erneut einführen und leicht
hineindrücken, während die Welle gedreht wird
OBJ_BUCH-2432-004.book Page 10 Thursday, September 29, 2016 12:04 PM

English | 11
Bosch Power Tools F 016 L81 507 | (29.9.16)
Wenn Sie das Problem mit Hilfe der Fehlersuchtabelle nicht lösen können, wenden Sie sich bitte an Ihren Händler.
Kundendienst und Anwendungs-
beratung
www.bosch-garden.com
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Gartengerätes an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestel-
len oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Ele[email protected]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]sch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestel-
len.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]h.com
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.gere[email protected]osch.com

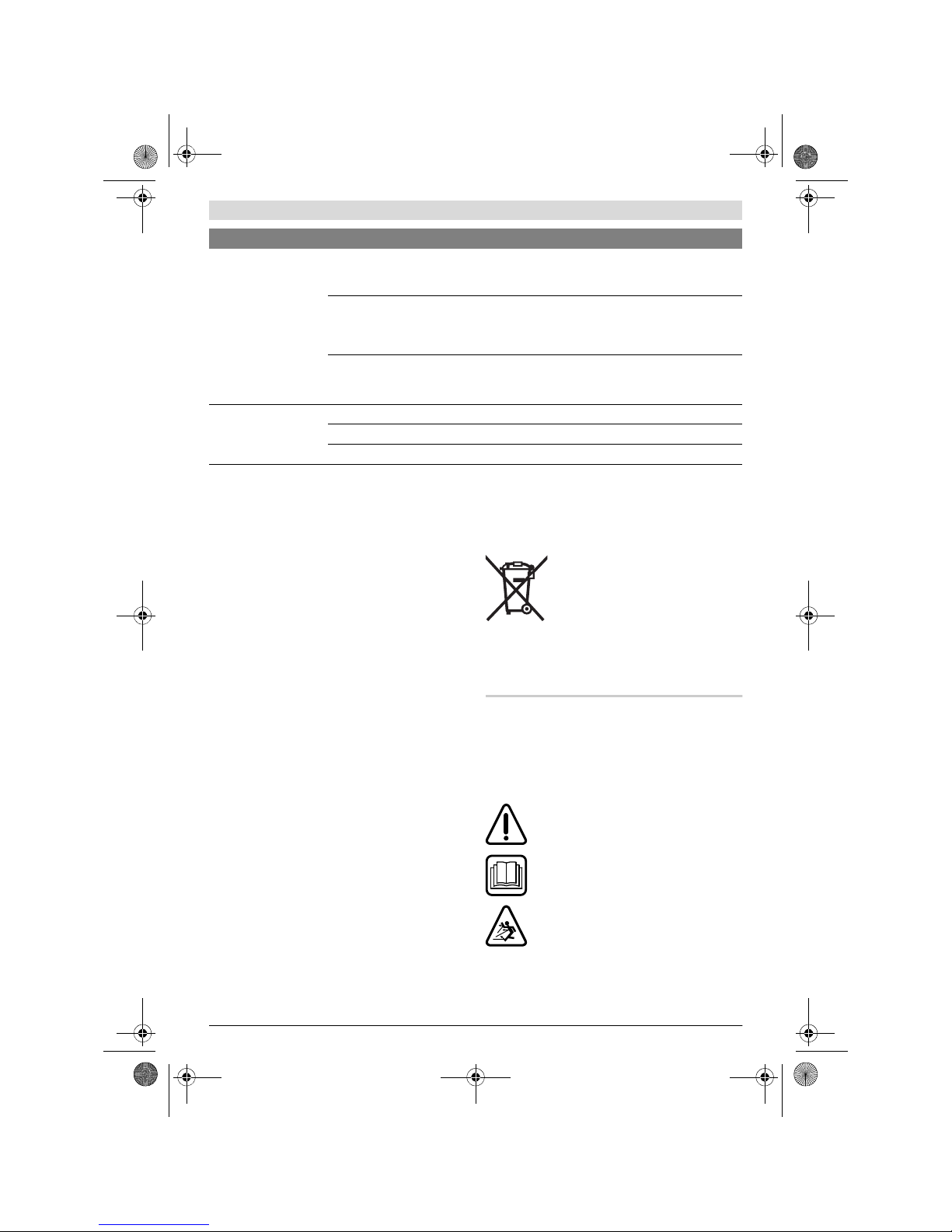

Entsorgung
Werfen Sie Gartengeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektro- und Elektronikgeräte getrennt ge-
sammeltundeiner umweltgerechtenWieder-
verwertung zugeführt werden.
Änderungen vorbehalten.
English
Safety Notes

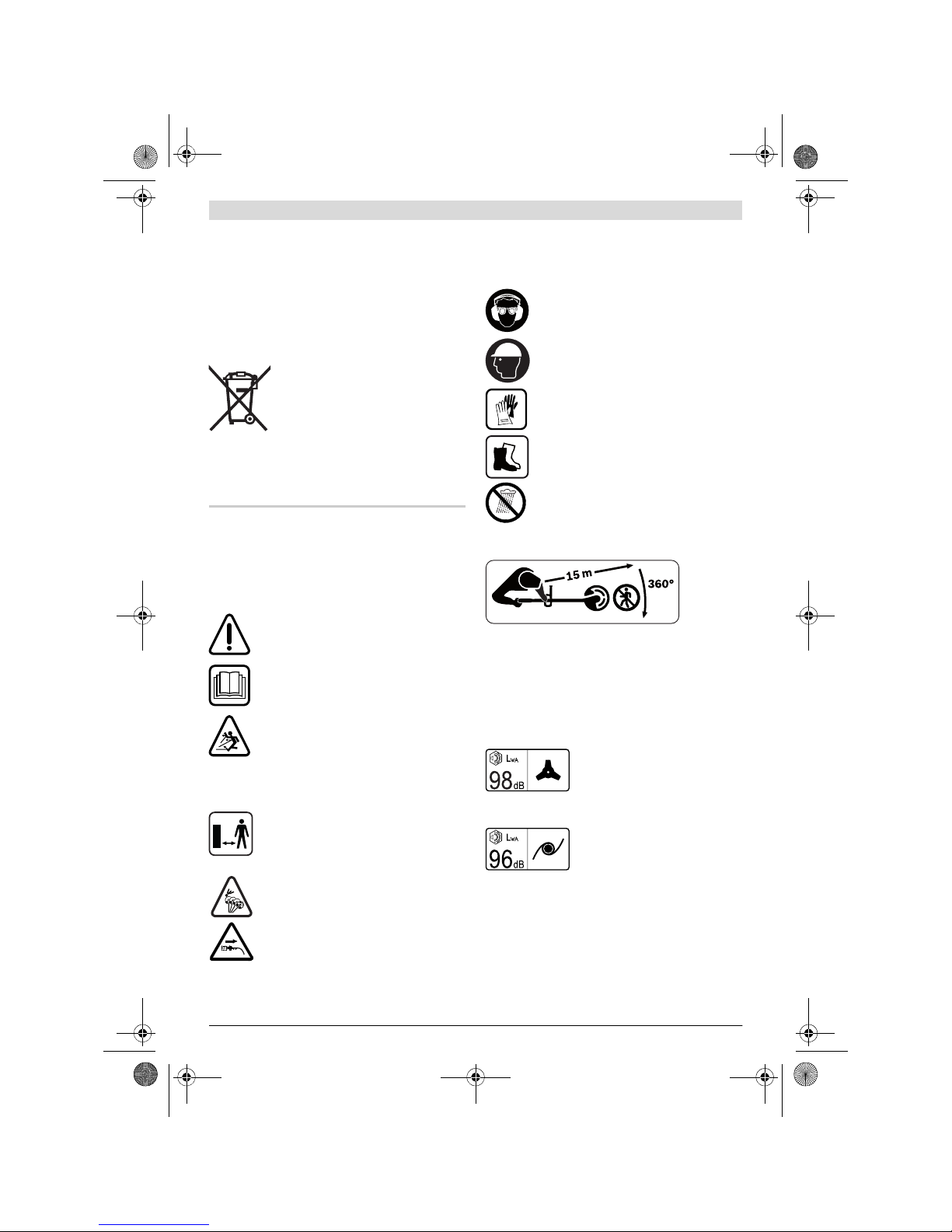

Explanation of symbols on the
machine
General hazard safety alert.
Read instruction manual.
Pay attention that bystanders
are not injured through foreign
objects thrown from the ma-
chine.
Schneidblatt dreht sich
nicht Schneidblatt zugesetzt Unterseite des Gartengerätes prüfen und ggf. frei machen (tragen Sie immer Gartenhand-
schuhe)
Schneidblattmutter lose Schneidblattmutter anziehen, darauf achten,
dassSchneidblatt,LauftellerundDruckscheibe
zentriert montiert sind (tragen Sie immer Gar-
tenhandschuhe) (siehe Bild 3)
Gras zu hoch, zu dicht Gras zu hoch: in Etappen schneiden
Gras zu dicht: mit weniger Schneidbreite je
Schneidvorgang arbeiten
Schlechte Schneid-
leistung Schutzhaube verschmutzt Schutzhaube innen reinigen
Schneidblatt stumpf Schneidblatt drehen/wechseln
Kein Mähfaden Mähfaden nachfüllen
Symptome Mögliche Ursache Abhilfe
OBJ_BUCH-2432-004.book Page 11 Thursday, September 29, 2016 12:04 PM

12 | English
F 016 L81 507 | (29.9.16) Bosch Power Tools
Warning: Keep a safe distance
from the machine when operat-
ing.
Beware of Blade Thrust and
Kick Back.
Remove the plug before adjust-
ing or cleaning, before leaving
themachineunattendedforany
period, or if the supply or extension ca-
bles become damaged or entangled.
Wear eye and ear protection.
Wear hard hat.
Wear protective gloves.
Wear foot protection.
Do not use the machine in the
rain or leave it outdoors when it
is raining.
Beware of thrown or flying objects.
Keep bystanders a safe distance from
the machine when operating.
Typical the A-weighted
noise levels of the prod-
uct with blade fitted.
Typical the A-weighted
noise levels of the prod-
uct with spool fitted.
General Power Tool Safety Warnings
Read all safety warnings
and all instructions. Fail-
ure to follow the warnings and instruc-
tions may result in electric shock, fire
and/or serious injury.
Save all warnings and instructions
for future reference.
Before use check the supply and ex-
tension cables for signs of damage or
aging. If they become damaged dur-
ing use, disconnect them from the
supply immediately. DO NOT TOUCH
THEM BEFORE DISCONNECTING
THE SUPPLY. Do not use the garden
product if the cables are damaged or
worn.
If the supply cable on the machine is
damaged, it must be replaced by the
manufacturer, its service agent or
similarly qualified persons in order to
avoid a hazard.
Before use, perform a visual inspec-
tioninordertoidentifyanysignificant
damage or defects. This inspection
must also be competed if the tool is
dropped or subjected to any signifi-
cant impacts.
It is recommended for increased
electrical safety to use a Residual
Current Device (RCD) with a trip-
ping current of not more than
30 mA. Always check your RCD
every time you use it.
Always ensure tool ventilation open-
ings are kept free of debris.
WARNING
OBJ_BUCH-2432-004.book Page 12 Thursday, September 29, 2016 12:04 PM

English | 13
Bosch Power Tools F 016 L81 507 | (29.9.16)
Operation
For assembly of tool follow illustra-
tions, for disassembly reverse the as-
sembly procedure.
Remove blade cover before use.
Do not cut walls.
Never allow children or people unfa-
miliar with these instructions to use
the machine. Local regulations may
restricttheageoftheoperator.When
not in use store the machine out of
reach of children.
This machine is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities,orlackofexperienceand
knowledge, unless they have been
given supervision or instruction con-
cerning use of the machine by a per-
son responsible for their safety.
Children should be supervised to en-
sure that they do not play with the
machine.
Never work while people, especially
children, or pets are nearby.
The operator or user is responsible
for accidents or hazards occurring to
other people or their property.
Always wear long heavy trousers,
boots and gloves. Do not wear loose
clothing, jewellery, short trousers,
sandals and newer work barefoot.
Thoroughly inspect the area where
themachineistobeusedand remove
all stones, sticks, wires, bones and
other foreign objects.
Do not operate in areas where live ca-
bles may be present.
Before using, always visually inspect
to see that the blade or blade nut are
not worn or damaged. Replace worn
or damaged blade and nut in sets to
preserve balance.
Work only in daylight or in good artifi-
cial light.
Avoid operating the machine in bad
weather conditions especially when
there is a risk of lightning.
For your safety, please take care
whilst operating the machine in wet
grass/brush.
Walk, never run and stay in a stable
position.
Keepfirmfootingandbalance.Donot
overreach.
Always wear ear and eye protection
when operating the machine.
Wear eye protection which is marked
to comply with EN 166 as well as
hearing protection when using this
machine.
Never operate the machine with
missing or broken guards, barriers or
shields.
Do not operate tool with the metal
cuttingbladeincloseproximitytothe
mains/extension cable.
Always check for signs of wear or
damage before and after use.
If a fault occurs consult troubleshoot-
ing section.
If an accident occurs, unplug ma-
chine from mains supply before at-
tending to the accident.
Never operate the product when you
are tired, ill or under the influence of
alcohol, drugs or medicine.
OBJ_BUCH-2432-004.book Page 13 Thursday, September 29, 2016 12:04 PM

14 | English
F 016 L81 507 | (29.9.16) Bosch Power Tools
Working on banks can be danger-
ous.
– Do not work on excessively steep
slopes.
– Always be sure of your footing on
slopes or wet grass.
– Work across the face of slopes – nev-
er up and down.
– Exercise extreme caution when
changing direction on slopes.
Keep hands and feet away from the
cutting means at all times, especially
when switching on the motor.
Switch off when transporting the ma-
chine to and from the area to be
worked on.
Switch off and remove the plug from
the socket:
– whenever you leave the machine
unattended for any period,
– before clearing a blockage,
– if the cable is tangled,
– before replacing the cutting head,
– before checking, cleaning or work-
ing on the machine,
– after striking a foreign object. In-
spect the machine for damage and
make repairs as necessary,
– if the machine starts to vibrate ab-
normally (check immediately).
Wait until the cutting head has
completely stopped before touch-
ing it. The head continues to rotate
after the machine is switched off,
the cutting system can cause inju-
ry/damage.
Do not modify this product. Unau-
thorized modifications may impair
the safety of your product and may
result in increased noise and vibra-
tion.
Storethe garden productina secure,
dry place out of reach of children. Do
not place other objects on top of the
garden product.
Use only the Bosch garden tool ac-
cessories recommendedand ap-
provedtobe used onthismachine.
(see Fig. 14)
Prolongeduse of a powertool(or oth-
er machines) exposing the operator
to vibrations may produce white fin-
ger disease (Raynaud’s phenome-
non) or carpal tunnel syndrome.
These conditions reduce the hand’s
ability to feel and regulate tempera-
ture, produce numbness and burning
sensations and may cause nerve and
circulation damage and tissue necro-
sis.
Contactyourdoctorifyouexperience
symptoms of overexposure to vibra-
tion. These symptoms include numb-
ness, loss of feeling, tingling, prick-
ing, pain, loss of strength, changesin
skin colour or condition. These symp-
toms normally appear in the fingers,
hands or wrists.
Always use the tool for correct appli-
cations. Ensure only dedicated front
and rear handles are used to hold the
tool and if necessary restrict working
time.
Beware that the tool may kick back
when a blade suddenly strikes a hard
object when cutting brush or scrub
vegetation.Takecaretominimise the
effects of kick back.
OBJ_BUCH-2432-004.book Page 14 Thursday, September 29, 2016 12:04 PM

English | 15
Bosch Power Tools F 016 L81 507 | (29.9.16)
This tool is designed to be used with
the shoulder harness provided. Take
care to adjust the harness to balance
the tool correctly and reduce the po-
tential for operator fatigue in use.
For Transport and Storage, Blade
should be protected using an appri-
ate cover.
Keepsupplyflexiblecordsaway from
cutting means.
Maintenance
Always wear protective gloves
when handling or working near the
sharp blades.
Toensurelongandreliableservice,
carry out the following mainte-
nance regularly:
Keep all nuts, bolts and screws tight
using tool kit provided to be sure that
the machine is in safe working condi-
tions.
Examine the machine and replace
worn or damaged parts for safety.
Ensure Bosch approved correct re-
placement parts are used.
Havethemachinerepairedonlybyan
authorized customer service agent.
Beforetransportorstorageensure
machine is clean and free from de-
bris, if necessary clean with a soft,
dry brush.
Any blockages between the cutting
head and guard should be removed.
For ease of storage, machine can be
separated at tube joiner.
(see figure 3)
Electrical Safety
Warning! Switch off, remove
plug from mains before ad-
justing, cleaning or if cable is
cut, damaged or entangled.
Your machine is double insulated for
safety and requires no earth connec-
tion.Theoperatingvoltageis230 VAC,
50 Hz (for non-EU countries 220 V,
240 V as applicable). Only use ap-
proved extension cables. Contact your
Bosch Service Centre for details.
Forincreased electrical safetyuse a Re-
sidual Current Device (RCD) with a trip-
ping current of not more than 30 mA.
Always check your RCD every time you
use it.
Keep the supply cables away from mov-
ing hazardous parts and avoid damage
to the cables; this can lead to contact
with live parts.
The connections (plugs and sockets)
should be kept dry and off the ground.
The supply cables must be inspected
for signs of damage at regular intervals
and may only be used if in perfect con-
dition.
If the supply cable on the product is
damaged, it must only be replaced by a
Bosch Service Centre.
Only use approved extension cables.
Extension cords, cables, leads, reels
shouldonlybeusediftheycomplywith
EN 61242/IEC 61242 or
IEC 60884-2-7.
OBJ_BUCH-2432-004.book Page 15 Thursday, September 29, 2016 12:04 PM

16 | English
F 016 L81 507 | (29.9.16) Bosch Power Tools
If you want to use an extension cable
when operating your product, only the
following cable dimensions should be
used:
– Nominal Conductor Area of
1.25 mm2oder 1.5 mm2
– Maximum length of 30 m for a Cord
Extension Set or maximum length of
60 m for a Cable Reel with Residual
Current Device (RCD
Note: If an extension cable is used it
must be earthed and connected
through the plug to the earth cable of
your supply network in accordance
with prescribed safety regulations.
If in doubt contact a qualified electri-
cian or the nearest Bosch Service Cen-
tre.
WARNING! Inadequate exten-
sioncablescanbedangerous.
Extension cable, plug and
socket must be of watertight con-
struction and intended for outdoor
use.
For products not sold in GB:
WARNING: For your safety, it is re-
quired that the plug attached to the
product is connected with the exten-
sion cord. The coupling of the exten-
sion cord must be protected against
splash water, be made of rubber or
coatedwithrubber.Theextensioncord
must be used with a cable strain relief.
ProductssoldinGBonly:Yourprod-
uct is fitted with a BS 1363/A ap-
provedelectricplugwithinternalfuse
(ASTA approved to BS 1362).
If the plug is not suitable for your
socket outlets, it should be cut off
and an appropriate plug fitted in its
place by an authorised customer ser-
vice agent. The replacement plug
should have the same fuse rating as
the original plug.
Theseveredplugmustbedisposedof
to avoid a possible shock hazard and
shouldnever be insertedinto a mains
socket elsewhere.
Products sold in AUS and NZ only:
Use a residual current device (RCD)
witharatedresidualcurrentof30 mA
or less.
Symbols
The following symbols are important for reading and under-
standing the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the garden product in a better
and safer manner.
Intended Use
The machine is intended for clearing brambles/brush, cutting
saplings, trimming, thinning, clearing weeds, cutting long
grass and clearing nettles in domestic and hobby gardens.
Symbol Meaning
Movement direction
Reaction direction
Switching On
Switching Off
Accessories/Spare Parts
Disposal
OBJ_BUCH-2432-004.book Page 16 Thursday, September 29, 2016 12:04 PM

English | 17
Bosch Power Tools F 016 L81 507 | (29.9.16)
Technical Data
Noise/Vibration Information
Mounting and Operation
Donotconnectthemachinetothe mains socketbefore
it is completely assembled.
The cutting head continues to rotate for a few seconds
after the brushcutter is switched off. Allow the cutting
head to stop rotating before switching “on” again.
Do not rapidly switch off and on.
Remove any grass from cutting head cover when
changing cutting head.
Only use Bosch approved cutting elements. Cutting
performance will vary with different cutting elements.
The numbering of the figures refer to the illustrations of the
machine on the graphics page.
Brushcutter AFS 23-37
Article number 3 600 HA9 …
Rated power input W 950
No-load speed
blade
line
min-1
min-1
7000
6000
Cutting width line cm 37
Cutting width blade cm 23
The valuesgivenare validfor anominalvoltage [U]of 230 V.Fordiffer-
ent voltages and models for specific countries, these values can vary.
Line diameter mm 3.5
Line type twisted
Blade type 3 prong
Adjustable handle Yes
Weight according to EPTA-
Procedure 01:2014 kg 5.2
Protection class /II
Serial number see type plate on the
garden product
Brushcutter AFS 23-37
The valuesgivenare validfor anominalvoltage[U] of230 V. Fordiffer-
ent voltages and models for specific countries, these values can vary.
Sound emission values determined according to EN 50636-2-91. line Blade
Typically the A-weighted noise levels of the product are:
Sound pressure level
Sound power level
Uncertainty K
Wear hearing protection!
dB(A)
dB(A)
dB
82.5
93.5
=1.5
82.6
96.0
=1.5
Vibration total values ah(triax vector sum) and uncertainty K deter-
mined according to EN 50636-2-91:
Vibration emission value ah
Uncertainty K m/s2 m/s23.5
=1.5 4.4 =1.5
Action Figure Page
Delivery scope 1255
Mounting the blade guard 2256
Connecting the shaft 3256
Mounting the fixed line head and the
cutting line 4257
Attaching the blade 5258–259
Mounting the barrier/operating ad-
vice for right-handers 6260
Mounting the barrier/operating ad-
vice for left-handers 7260
Attaching the shoulder strap
Adjusting handle length 8261
Connecting the extension lead 9261
Switching on and off 10 262
Working advice 11 262
Cleaning 12 263
Cutting line storage 13 264
Selecting accessories 14 264
Action Figure Page
OBJ_BUCH-2432-004.book Page 17 Thursday, September 29, 2016 12:04 PM

18 | English
F 016 L81 507 | (29.9.16) Bosch Power Tools
Working Advice
Troubleshooting
Usage application area Cutting system
Clearing brambles/brush blade
Cutting saplings blade
Trimming/thinning line
Clearing weeds line/blade
Cutting long grass line
Clearing nettles line/blade
Usage application area Cutting system
Problem Possible Cause Corrective Action
Machine fails to operate Power turned off Turn power on
Mains socket faulty Use another socket
Extension cable damaged Inspect cable, replace if damaged
Fuse faulty/blown Replace fuse
Thermal cut out Allow tool to cool and try again
Machine functions
intermittently Extension cable damaged Inspect cable, replace if damaged
Contact Service Agent
Internal wiring of machine damaged Contact Service Agent
Machine does not cut Cutting blade/line damaged Replace the blade/line (always wear protective
gloves)
Increased vibration Cutting blade damaged Replace the blade (always wear protective
gloves)
Cutting line broken Replace line
Debris build up on cutting head Clean cutting head and remove debris
Blade nut loose Tighten nut bolt to 20 Nm ensuring the blade,
nut shield and dome washer are all present and
central (always wear protective gloves)
Cutting blade incorrectly fitted Remove cutting blade and refit in a fully central
position. Useguideringsonthebladeto ensure
correct central alignment
Machineleavesragged fin-
ish and/or labours Grass too high/dense Grass too high: Cut in stages
Grass too dense: Reduce rate of cutting every
time
Cutting blade blunt Flip/replace blade
Cutting blade obstructed Checkunderneaththe machine andclearoutas
necessary (always wear protective gloves)
Debris build up on cutting head Clean cutting head and remove debris
Nut cannot be removed to
release cutting blade Damaged thread on nut/shaft Lubricate shaft to aid removal
Locking pin not located correctly Reinsert locking pin and apply light pressure
whilst rotating shaft
OBJ_BUCH-2432-004.book Page 18 Thursday, September 29, 2016 12:04 PM

English | 19
Bosch Power Tools F 016 L81 507 | (29.9.16)
If you are unable to resolve the problem using the troubleshooting guide then please contact your dealer in the first instance.
After-sales Service and Application
Service
www.bosch-garden.com
In all correspondence and spare parts orders, please always
include the 10-digit article number given on the type plate of
the garden product.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]m
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Cutting blade fails to ro-
tate Cutting blade obstructed Checkunderneaththe machine andclearoutas necessary (always wear protective gloves)
Blade nut loose Tighten nut ensuring the blade, rider plate and
dome washer are all present and central (al-
ways wear protective gloves) (see figure 3)
Grass too high/dense Grass too high: Cut in stages
Grass too dense: Reduce rate of cutting every
time
Poor cutting performance Cutting guard encrusted with debris Clean inside of cutting guard
Cutting blade blunt Flip/replace blade
No cutting line Replenish line
Problem Possible Cause Corrective Action
OBJ_BUCH-2432-004.book Page 19 Thursday, September 29, 2016 12:04 PM

20 | Français
F 016 L81 507 | (29.9.16) Bosch Power Tools
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: rbsa-hq.pt[email protected]
Disposal
Do not dispose of garden products into household waste!
Only for EC countries:
According to the European directive
2012/19/EU for Waste Electrical and Elec-
tronic Equipment and its implementation in-
to national law, electrical and electronic
equipment that are no longer usable must be
collected separately and disposed of in an
environmentally correct manner.
Subject to change without notice.
Français
Avertissements de sécurité
Explicationdessymbolessetrouvant
sur l’outil de jardin
Indications générales sur
d’éventuels dangers.
Lisez soigneusement ces ins-
tructions d’utilisation.
Faites attention à ce que les
personnes se trouvant à proxi-
mité ne soient pas blessées par
desprojectionsprovenant de la
machine.
Avertissement :Gardezunedis-
tance de sécurité quand l’outil
de jardin est en marche.
Tenez compte des possibilités
de chocs en retour de lame.
Retirez la fiche de la prise de
courant avant d’effectuer des
travaux de réglage ou de net-
toyage, lorsque l’outil de jardin
reste sans surveillance pour un
certain temps ou lorsque le câble d’ali-
mentation ou de rallonge sont endom-
magés ou emmêlés.
Portez des lunettes de protec-
tion et une protection auditive.
Portezuncasquedeprotection.
Portez des gants de protection.
Porter des bottes de protec-
tion.
N’utilisez l’outil de jardin pas
par temps de pluie et ne l’expo-
sez pas à la pluie.
Veillez à ce que personnenesoit blessé
par des projections provenant de l’ou-
til. Pendant l’utilisation, gardez une dis-
tance de sécurité entre l’outil de jardin
et les personnes se trouvant à proximi-
té.
Mesure typique (A) du
niveaud’intensitéacous-
tique du produit avec
lame montée.
Mesure typique (A) du
niveaud’intensitéacous-
tique du produit avec
bobine montée.
OBJ_BUCH-2432-004.book Page 20 Thursday, September 29, 2016 12:04 PM
