Notice de montage:
Remarques importantes
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l’environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l’appareil,
rendez-le inutilisable.
Cet appareil porte le symbole du recyclage
conformément à la Directive Européenne
2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques
(DEEE ou WEEE).
En procédant correctement à la mise au
rebut de cet appareil, vous contribuerez à
empêcher toute conséquence nuisible pour
l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou
sur la documentation qui l’accompagne
indique que ce produit ne peut en aucun cas
être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de
collecte des déchets chargé du recyclage
des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes
relatives à l’élimination des déchets en
vigueur dans le pays d’installation.
Pour obtenir de plus amples détails au sujet
du traitement, de la récupération et du
recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre
commune, à la société de collecte des
déchets ou directement à votre revendeur.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement. Tous
les matériaux d’emballage utilisés sont
compatibles avec l’environnement et
recyclables. Aidez-nous à éliminer
l’emballage en respectant l’environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l’air à
l’extérieur ou le recycler.
Fixez toujours la hotte bien centrée au-
dessus des foyers de la table de cuisson.
La distance minimum entre la superficie
de support des récipients sur le dispositif de
cuisson et la partie la plus basse de la hotte
de cuisine ne doit pas être inférieure à 60cm
dans le cas de cuisinières électriques et de
65cm dans le cas de cuisinières à gaz ou
mixtes. Fig. 1
Si les instructions d’installation du
dispositif de cuisson au gaz spécifient une
plus grande distance, il faut en tenir compte.

15
Avant le montage
❑Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
120 mm Ø = 113 cm2de section.
❑Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
❑Si la hotte évacue l’air à l’extérieur,
veillez à ce que l’apport d’air soit
suffisant.
Branchement du conduit d’évacuation Ø
120 mm: .
❑Fixez le conduit d’évacuation directement
sur l’orifice.
L’air vicié est évacué vers le haut par un
conduit d’aération ou directement à l’air libre
par traversée du mur extérieur.
Si la hotte évacue l’air à l’extérieur,
incorporer un volet anti-refoulement dans la
ventouse télescopique.
Si l’appareil a été fourni sans volet anti
refoulement, vous pouvez vous le procurer
dans le commerce spécialisé.
Si l’air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
Pour que la hotte aspirante ait le meilleur
rendement, veillez à ce que:
❑Le conduit d’évacuation soit court et lisse.
❑Il ait le moins possible de coudes.
❑Il ait le plus fort diamètre et que les
coudes soient les plus arrondis possibles.
❑L’emploi de conduits d’air vicié longs,
rugueux, formant de nombreux coudes
ou d’un trop petit diamètre fait
descendre le débit d’air en dessous du
débit optimal, tout en accroissant le
bruit d’aspiration.
❑Conduits de section ronde:
Nous recommandons des conduits au
diamètre intérieur de 120 mm.
Evacuation de l’air à l’extérieur
120
120
175
158
30
396
419
375
11
MAX. 1171
MIND. 887
598 - (898)
490
(522)
MIND. 95
MAX. 375
490

16
Mode Air recyclé
❑Avec filtre à charbon
actif, lorsqu’il n’est
pas possible
d’évacuer l’air aspiré
par la hotte.
Vous pouvez vous procurer le kit de
montage complet auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin de
la présente notice d’utilisation.
Préparation du mur
❑Le mur doit être bien plat et vertical.
❑Utilisez des chevilles pour assurer une
retenue ferme.
Poids en kg:
Sous réserve de modifications constructives
dans l’intérêt du progrès technique.
Branchement électrique
La tension électrique doit correspondre à la
tension reportée sur la plaque signalétique
située à l’intérieur de la hotte. Si une prise
est présente, branchez la hotte dans une
prise murale conforme aux normes en
vigueur et placée dans une zone accessible.
Si aucune prise n’est présente
(raccordement direct au circuit électrique),
ou si la prise ne se trouve pas dans une
zone accessible, appliquez un disjoncteur
normalisé pour assurer de débrancher
complètement la hotte du circuit électrique
en conditions de catégorie surtension III,
conformément aux règlementations de
montage.
Attention! Avant de rebrancher le circuit de
la hotte à l’alimentation électrique et d’en
vérifier le fonctionnement correct, contrôlez
toujours que le câble d’alimentation soit
monté correctement.
Attention! La substitution du câble
d’alimentation doit être effectuée par le
service d’assistance technique autorisé de
façon à prévenir tout risque.
Raccorder la hotte uniquement à une
prise conforme aux normes. La prise doit
être placée dans une zone accessible.
❑La prise doit être dotée de son propre
circuit de protection.
❑Si après l'installation la prise n'est plus
accessible, il faut prévoir un dispositif
d'interruption du circuit.
Installation fixe:
L'installation fixe peut être réalisée
uniquement par une personne compétente
et autorisée. Prévoir un interrupteur
omnipolaire avec une ouverture des contacts
de minimum 3 mm, ainsi qu'un disjoncteur.
Le remplacement du câble doit être effectué
uniquement par le producteur, par le centre
d'assistance ou par une personne
compétente et autorisée pour éviter
d'éventuels dangers.
Données électriques:
Les données techniques de l'appareil se
trouvent sur l'étiquette des caractéristiques à
l'intérieur de l'appareil derrière les filtres anti-
graisses.
En cas de réparation, débrancher la hotte
du circuit électrique.
Longueur du câble d'alimentation: 1,30 m.
La hotte est conforme aux directives EMC.
Mode Air
recyclé
60 cm
90 cm
Evacuation de
l’air à l’extérieur
10,3
13,2
11,5
14,4
30
396
419
375
MAX. 1171
MIND. 887
598 - (898)
490
(522)
MIND. 95
MAX. 375
490
Avant le montage

17
Encastrement
la cornière qui retiend les capots de
cheminée – utiliser la cornière comme
gabarit: il doit être positionné en proximité
du plafond de façon à ce que l’indice sur
la cornière coïncide avec la ligne tracée
précédemment sur le mur (voir la
séquence d’installation 2).
Insérer les chevilles dans le mur.
5. Vissez la cornière qui retiend les capots
de cheminée.
6. Les vis médianes sont d’accessoire pour
fixer la hotte; les visser jusqu’à 5 mm env.
7. Accrocher la hotte aspirante par les vis,
ajuster la hotte aspirante en position.
8. Marquer 2 points de fixage inférieurs.
Retirer la hotte et faire 2 trous (8 mm de
diamètre) aux endroits repérés. Insérer 2
chevilles, accrocher la hotte et fixez-la
définitivement avec 2 vis.
9. Raccorder la hotte aux tuyaux.
10. Effectuer le branchement électrique de la
hotte.
Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.
Attention! Ne pas raccorder l’appareil
au circuit électrique avant que le montage ne
soit complètement terminé.
Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.
1. Retirez les filtres à graisse (voir le mode
d’emploi de la hotte).
min.
600 Elektro
650 Gas
2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu’au bord inférieur
de la hotte aspirante.
3. A l’aide du gabarit, marquez les positions
des vis sur le mur.
4. Exécuter 2 trous (8 mm de diamètre) pour
le fixage de la hotte.
Exécuter 2 trous (8 mm de diamètre) pour

18
Encastrement
11. Version en acier inox:
Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d’endommager les surfaces
fragiles.
12. A l’aide de 2 vis courtes, visser le capot
supérieur de cheminée contre la cornière
de retenue.
13. Poser le capot inférieur de cheminée sur
la hotte aspirante, alignez bien les capots
entre eux et par rapport à la hotte.
Evitez de rayer les capots en inox au
moment de les monter. Utilisez par ex. le
gabarit de montage pour protéger les
arêtes du capot inférieur de cheminée.
14. Remettez les filtres à graisse en place
(voir le mode d’emploi de la hotte).

67
DHZ5215
EAN 4242 002 411 231
Starterset für Umluftbetrieb
Circulating-air mode -
complete installation set
Mode Air recyclé - Kit de
montage
Recirculatie kap
complete installatie set
Modalidad aire reciclada,
completo de instalacion
Modalidade ar reciclado,
completo de instalação.
Starter sæt
til intern recirkulation
Starter kit
För intern återcirkulation
Starter kit
sisäilman kierrätystä varten
Starter kit
for innvendig resirkulasjon
tryb z wewnêtrznym
obiegiem powietrza,
³¹cznie z monta¿em
Hava devir daim modu,
kurulumu ile birlikte

Robert Bosch Hausgeräte GmbH LI2USFEd. 11/09
Bosch-Infoteam (Mo. – Fr.: 8.00 – 18.00 Uhr erreichbar)
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:
Tel.: [phone] oder unter [email protected]
0,14 /Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.
Nur für Deutschland gültig!
Online-Shop: www.bosch-eshop.com

1
Internet: http://www.bosch-hausgeraete.de
Bosch Info-Team: de Tel. [phone] (E 0,14/Min. DTAG)
en Operating Instructions
DWA091450 / DWA061450
Internet: www.bosch-home.com
online shop: www.bosch-eshop.com

3
9
Operating Instructions
Operating modes
Exhaust-air mode:
❑The extractor-hood fan extracts the
kitchen vapours and conveys them
through the grease filter into the
atmosphere.
❑The grease filter absorbs the solid
particles in the kitchen vapours.
❑The kitchen is kept almost free of grease
and odours.
Circulating-air mode:
❑An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the kitchen.
❑The grease filter absorbs the grease
particles in the kitchen vapours.
❑The activated carbon filter binds the
odorous substances.
If no activated carbon filter is
installed, it is not possible to bind the
odorous substances in the cooking
vapours.

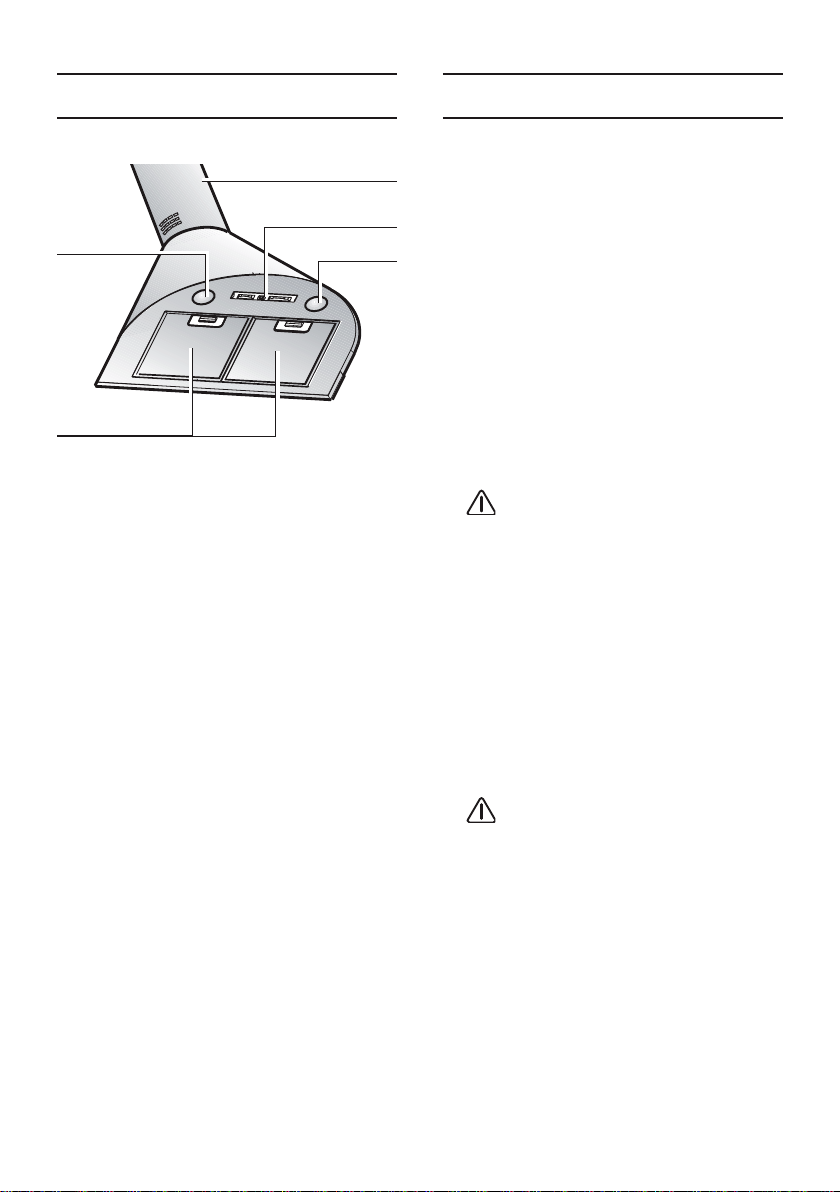

Chimney
panelling
Light / fan
switches
Lighting
Lighting
Filter grille
Appliance description

4
10
Before using for the first time
Important notes:
❑The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your specific
appliance.
❑This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by qualified
technicians only.
Improper repairs may put the user at
considerable risk.
❑Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑Please retain the operating and
installation instructions for a subsequent
owner.
Dispose of packaging materials properly
(see Installation instructions).
This extractor hood is designed for
domestic use only.
Before any cleaning or maintenance
operation, disconnect the hood from the
mains by removing the plug or disconnecting
the home mains switch.
The appliance is not intended for use by
children or persons with impaired physical,
sensorial or mental faculties, or if lacking in
experience or know-how, unless they are
under supervision or have been trained in
the use of the appliance by a person
responsible for their safety.
Children should be monitored to ensure
that they do not play with the appliance.
Never use the hood without effectively
mounted grating.!
The hood must NEVER be used as a
support surface unless specifically indicated.
The premises must be sufficiently
ventilated, when the kitchen hood is used
together with other gas combustion devices
or other fuels.
The suctioned air must not be conveyed
into a conduit used for the disposal of the
fumes generated by appliances that combust
gases or other fuels.
The flaming of foods beneath the hood
itself is severely prohibited.
The use of exposed flames is
detrimental to the filters and may cause a fire
risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in
order to make sure that the oil does not
overheat and burst into flames.
As regards the technical and safety
measures to be adopted for fume
discharging it is important to closely follow
the relations provided by the competent
authorities.
The hood must be regularly cleaned on
both the inside and outside (AT LEAST
ONCE A MONTH, it is in any event
necessary to proceed in accordance with the
maintenance instructions provided in this
manual)..
Failure to follow the instructions as
concerns hood and filter cleaning will lead to
the risk of fires.

5
10
Before using for the first time
Important notes:
❑The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your specific
appliance.
❑This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by qualified
technicians only.
Improper repairs may put the user at
considerable risk.
❑Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑Please retain the operating and
installation instructions for a subsequent
owner.
Dispose of packaging materials properly
(see Installation instructions).
This extractor hood is designed for
domestic use only.
Before any cleaning or maintenance
operation, disconnect the hood from the
mains by removing the plug or disconnecting
the home mains switch.
The appliance is not intended for use by
children or persons with impaired physical,
sensorial or mental faculties, or if lacking in
experience or know-how, unless they are
under supervision or have been trained in
the use of the appliance by a person
responsible for their safety.
Children should be monitored to ensure
that they do not play with the appliance.
Never use the hood without effectively
mounted grating.!
The hood must NEVER be used as a
support surface unless specifically indicated.
The premises must be sufficiently
ventilated, when the kitchen hood is used
together with other gas combustion devices
or other fuels.
The suctioned air must not be conveyed
into a conduit used for the disposal of the
fumes generated by appliances that combust
gases or other fuels.
The flaming of foods beneath the hood
itself is severely prohibited.
The use of exposed flames is
detrimental to the filters and may cause a fire
risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in
order to make sure that the oil does not
overheat and burst into flames.
As regards the technical and safety
measures to be adopted for fume
discharging it is important to closely follow
the relations provided by the competent
authorities.
The hood must be regularly cleaned on
both the inside and outside (AT LEAST
ONCE A MONTH, it is in any event
necessary to proceed in accordance with the
maintenance instructions provided in this
manual)..
Failure to follow the instructions as
concerns hood and filter cleaning will lead to
the risk of fires.
11
Gas stoves and electric stoves
Do not use a gas hob with all the stoves
on and top-powered for more than 15
minutes, otherwise the surface of the cooker
hood might risk overheating, thus causing
burns in case of contact with the hood.
Furthermore the cooker hood might get
damaged.
In case more than 3 gas stoves are used,
the cooker hood must be used at top power.
❑Important: a big stove having power
higher than 5 KW (type WOK)
corresponds to 2 standard stoves.
❑Never use the gas stoves without any
pots. Adjust the flame so that it does not
exceed the perimeter of the pot.
Do not use or leave the hood without
the lamp correctly mounted because of the
possible risk of electric shocks.
We decline any responsibility for any
problems, damage or fires caused to the
appliance as the result of the non-
observance of the instructions included in
this manual.

6
12
Operating procedure
The most effective method of removing
vapours produced during cooking is to:
❑Switch the ventilator ON as soon as you
begin cooking.
❑Switch the ventilator OFF a few minutes
after you have finished cooking.
Switching ON:
❑Slide the right slide switch to the desired
fan setting.
Switching OFF:
❑Slide the right slide switch back to 0.
Lighting:
❑The light can be switched on at any time,
even though the fan is switched off.
Filters and maintenance
ATTENTION! Before performing any
maintenance operation, isolate the hood
from the electrical supply by switching off at
the connector and removing the connector
fuse.
Or if the appliance has been connected
through a plug and socket, then the plug
must be removed from the socket.
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop during
cooking.
The filter mats are made from
noncombustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the risk
of it catching fire increase but the efficiency
of the extractor hood can also be adversely
affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Cleaning the metal grease filters:
❑In normal operation (1 to 2 hours daily),
the metal grease filter must be cleaned
after 8 to 10 weeks.
❑The filters can be cleaned in a
dishwasher. It is however possible that
they will become slightly discoloured.
❑The filter must be placed loosely, and
NOT wedged, in the dishwasher.
Important: Metal filters that are saturated
with grease should not be washed
together with other dishes etc.
❑When cleaning the filters by hand, soak
them in hot soapy water first of all. Then
brush the filters clean, rinse them
thoroughly and leave the water to drain
off.
Light Off/On Ventilator settings

7
12
Operating procedure
The most effective method of removing
vapours produced during cooking is to:
❑Switch the ventilator ON as soon as you
begin cooking.
❑Switch the ventilator OFF a few minutes
after you have finished cooking.
Switching ON:
❑Slide the right slide switch to the desired
fan setting.
Switching OFF:
❑Slide the right slide switch back to 0.
Lighting:
❑The light can be switched on at any time,
even though the fan is switched off.
Filters and maintenance
ATTENTION! Before performing any
maintenance operation, isolate the hood
from the electrical supply by switching off at
the connector and removing the connector
fuse.
Or if the appliance has been connected
through a plug and socket, then the plug
must be removed from the socket.
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop during
cooking.
The filter mats are made from
noncombustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the risk
of it catching fire increase but the efficiency
of the extractor hood can also be adversely
affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Cleaning the metal grease filters:
❑In normal operation (1 to 2 hours daily),
the metal grease filter must be cleaned
after 8 to 10 weeks.
❑The filters can be cleaned in a
dishwasher. It is however possible that
they will become slightly discoloured.
❑The filter must be placed loosely, and
NOT wedged, in the dishwasher.
Important: Metal filters that are saturated
with grease should not be washed
together with other dishes etc.
❑When cleaning the filters by hand, soak
them in hot soapy water first of all. Then
brush the filters clean, rinse them
thoroughly and leave the water to drain
off.
Light Off/On Ventilator settings
13
Filters and maintenance
Removing and inserting the metal grease
filters:
1. Press the catch on the grease filters
inwards and fold the filters down.
2. Clean the filters.
3. Insert the clean filters back into the hood.
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying or
roasting.
Inserting the filter:
1. Remove the metal filters (see “Removing
and inserting the metal grease filters”).
2. Insert an activated carbon filter on the
right and left of the fan motor and rotate
clockwise the central handle of the
charcoal filter.
3. Insert the grease filters (see removal and
installation of the metal-mesh grease
filters).
Removing the filter:
The filters are removed in reverse sequence.
Replacing the activated carbon filters:
❑During normal operation (1 to 2 hours per
day) the activated carbon filters should be
replaced approximately 1 x year.
❑The activated carbon filters are available
from specialist outlets (see Optional
accessories).
❑Use only original filters. The appliance
is then guaranteed to function perfectly.
Disposal of old activated carbon filters:
❑Activated carbon filters do NOT contain
any harmful substances. They can
therefore be disposed of as householder
fuse.

8
14
Replacing the light bulbs
Warning! Prior to touching the light bulbs
ensure they are cooled down.
1. Switch off the extractor hood and pull out
the mains plug or switch off the electricity
supply at the fuse box.
2. Remove the lamp cover, use a flat bladed
screw driver as a lever.
3. Replace the bulb (use only Halogenlamp
max. 20 Watt - G4 ).
4. Attach the lamp cover again.
5. Plug the appliance into the mains or
switch it on at the fuse box.
If you encounter a problem
If you have any questions or if a fault occurs,
please call Customer Service. (See list of
Customer Service representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box
above.
The E-Nr. (product no.) and FD (production
date) are shown on the name plate which
can be seen inside the extractor hood after
the filter frame has been detached.
Cleaning and care
Disconnect the extractor hood from the
electricity supply by pulling out the mains
plug or switching it off at the fuse box.
❑At the same time as you clean the grease
filters, clean off any grease from all
accessible parts of the housing. This
significantly reduces the fire hazard and
ensures that the extractor hood performs
as effectively as possible.
❑Use a hot detergent solution or a mild
window cleaner to clean the canopy of the
extractor hood.
❑Do not scrape off any dirt that has dried
on but loosen it up with a damp cloth.
❑Do not use abrasive cleaning agents or
sponges that could cause scratches.
❑Note: Do not use alcohol (spirit) on
plastic parts, otherwise the surface may
become matt in appearance.
Caution: Ensure that the kitchen is
adequately ventilated. Avoid naked
flames!
Clean the sliding switch with a soft,
damp cloth (mild detergent solution) only.
Do not use stainless steel polish on the
sliding switch.
Stainless steel surfaces:.
❑Use a mild non-abrasive stainless steel
cleaner.
❑Clean the surface in the same direction
as it has been ground and polished.
Do not use any of the following to clean
stainless steel surfaces: abrasive sponges,
cleaning agents containing sand, soda, acid
or chloride!
Aluminium and plastic surfaces:
❑Use a soft, non-linting window cloth or
micro-fibre cloth.
❑Do not use dry cloths.
❑Use a mild window cleaning agent.. Do
not use aggressive, acidic or caustic
cleaners.
❑Do not use abrasive agents.
