Boston Acoustics Designer VRi Series User manual

VRi595
DSi495
Designer™ VRi/DSi
In-Ceiling
Speaker System
Serie VRi/DSi
Designer Sistemas de
altavoces
empotrados en el techo
Serie VRi/DSi
Designer
Systeme d'enceintes
encastrees dans Ie
plafond
VRi/DSi-Designer
Decken-
Lautsprechersysteme
Boston
Boston Acoustics
A Boston Acoustics Hidden Theater"" product

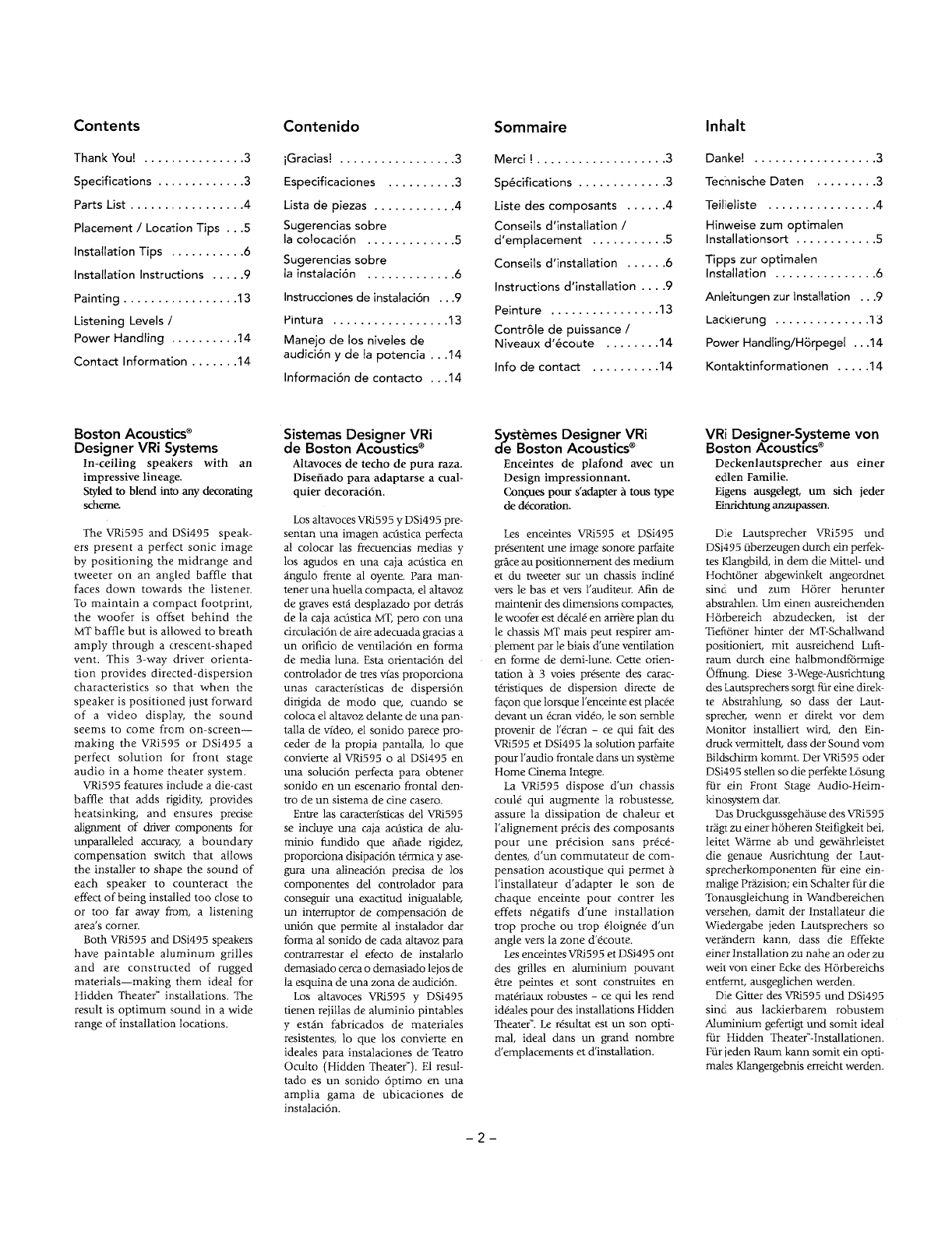

Contents
Thank You! 3
Specifications 3
Parts List 4
Placement /Location Tips ".5
Installation Tips 6
Installation Instructions 9
Painting 13
Listening Levels /
Power Handling 14
Contact Information 14
Boston Acoustics®
Designer VRi Systems
In-ceiling speakers with an
impressive lineage.
Styled to blend into any decorating
scheme.
The VRi595 and DSi495 speak-
ers present aperfect sonic image
by positioning the midrange and
tweeter on an angled baffle that
faces down towards the listener.
To
maintain a compact footprint,
the woofer is offset behind the
MT baffle but is allowed to breath
amply through a crescent-shaped
vent. This 3-way driver orienta-
tion provides directed-dispersion
characteristics so that when the
speaker is positioned just forward
of a video display, the sound
seems to come from on-screen-
making the VRi595 or DSi495 a
perfect
solution for front stage
audio in a home theater system.
VRi595 features include adie-cast
baffle that adds rigidity, provides
heatsinking, and ensures precise
alignment
of driver components for
unparalleled
accuracy, a boundary
compensation switch that allows
the installer
to shape the sound of
each speaker to counteract the
effect of being installed too close to
or too far away from, alistening
area's corner.
Both VRi595 and DSi495 speakers
have paintable aluminum grilles
and are constructed of rugged
materials-making them ideal for
Hidden Theater~ installations. The
result
is optimum sound in awide
range
of installation locations.
Contenido
iGradas! 3
Especificaciones 3
Lista
de piezas .4
Sugerencias sobre
la colocaci6n 5
Sugerencias sobre
la instalaci6n 6
Instrucciones de instalaci6n
... 9
Pintura 13
Manejo de los niveles de
audici6n y de la potencia 14
Informaci6n
de contacto 14
Sistemas Designer VRi
de Boston Acoustics®
Altavoces de techo de pura raza.
Diseiiado para adaptarse acual-
quier decoraci6n.
Los altavoces VRi595 y DSi495 pre-
sentan una imagen ao'istica perfecta
al colocar las frecuencias medias y
los agudos en una caja ao'istica en
angulo frente al oyente. Para man-
tener
una huella compacta, el altavoz
de graves esta desplazado
par detras
de la caja ao'istica
MT, pero con una
circulaci6n de aire adecuada gracias a
un orificio de ventilaci6n en forma
de media luna. Esta orientaci6n del
controlador de tres vias proporciona
un as caracteristicas de dispersi6n
dirigida de modo que, ruanda se
coloca el altavoz delante de una pan-
talla de video,
el sonido parece pro-
ceder de la propia pantalla, 10 que
convierte al VRi595 0al DSi495 en
una soluci6n perfecta para obtener
sonido en un escenario frontal den-
tro de un sistema de cine casero.
Entre las caracterfsticas del VRi595
se induye una caja ao'istica de alu-
minio fundido que afiade rigidez,
proporciona disipaci6n termica y ase-
gura una alineaci6n precisa de los
componentes del controlador para
conseguir una exactitud inigualable,
un interruptor de compensaci6n de
uni6n que permite al instalador dar
forma al sonido de cada altavoz para
contrarrestar el efecto de instalarlo
demasiado cerca 0demasiado lejos de
la esquina de una zona de audici6n.
Los altavoces VRi595 y DSi495
tienen rejillas de aluminio pintables
yestan fabricados de materiales
resistentes, 10 que los convierte en
ideales para instalacianes de Teatro
Omlto (Hidden Theater'). EI resul-
tado es un sonido 6ptima en una
amplia gama de ubicaciones de
instalaci6n.
Sommaire
Merci ! ..................• 3
Specifications 3
Liste des composants 4
Conseils d'installation /
d'emplacement 5
Conseils d'installation 6
Instructions
d'installation 9
Peinture 13
Controle de puissance /
Niveaux
d'ecoute 14
Info de contact 14
Systemes Designer VRi
de Boston Acoustics®
Enceintes de plafond avec un
Design impressionnant.
Conr;ues pour s'adapter atous type
de decoration.
Les enceintes VRi595 et DSi495
presentent une image sonore parfaite
grace au positionnementdes medium
et du tweeter sur un chassis indine
vers Ie bas et vers l'auditeur. Afin de
maintenir des dimensions compactes,
Ie woofer est decale en arriere plan du
Ie chassis MT mais peut respirer am-
plement par Ie biais d'une ventilation
en forme de demi-Iune. Cette orien-
tation a3voies presente des carac-
teristiques de dispersion directe de
fac;on que Iorsque I'enceinte est placee
devant un eeran video, Ie son semble
provenir de l'eeran -
ce qui fait des
VRi595 et DSi495 la solution parfaite
pour raudio frontale dans un systeme
Home Cinema Integre.
La VRi595 dispose d'un chassis
coule qui augmente la rabustesse,
assure la dissipation de chaleur et
l'alignement precis des composants
pour une precision sans prece-
dentes, d'un commutateur de com-
pensation acoustique qui permet a
l'installateur d'adapter Ie son de
chaque enceinte pour contrer les
dfets negatifs d'une installation
trap proche ou trop eloignee d'un
angle vers la zone d'ecoute.
Les enceintes VRi595 et DSi495 ont
des grilles en aluminium pouvant
etre peintes et sont construites en
materiaux robustes - ce qui les rend
ideales pour des installations Hidden
Theater'. Le resultat est un son opti-
mal, ideal dans
un grand nombre
d'emplacements et d'installation.
-2-
Inhalt
Danke! 3
Technische Daten 3
Teilieliste .4
Hinweise zum optimalen
Installationsort 5
Tipps zur
optimalen
Installation 6
Anleitungen zur Installation 9
Lackierung 13
Power Handling/Horpegel 14
Kontaktinformationen 14
VRi Designer-Systeme von
Boston
Acoustlcs®
Deckenlautsprecher aus einer
edlen Familie.
Eigens ausgelegt, urn sich jeder
Einrichtunganzupassen.
Die Lautsprecher VRi595 und
DSi495 uberzeugen durch ein perfek-
tes Klangbild, in dem die Mittel- und
Hochtoner abgewinkelt angeordnet
sind und zum Horer herunter
abstrahlen. Urn einen ausreichenden
Horbereich abzudecken, ist der
Tieftoner hinter der MT-Schallwand
positioniert, mit ausreichend Luft-
raum durch dne halbmondfbrmige
6ffnung. Diese 3-Wege-Ausrichtung
des Lautsprechers sorgt fur eine direk-
te Abstrahlung, so dass der Laut-
sprecher, wenn er direkt vor dem
Monitor installiert wird, den Ein-
druck vermittelt, dass derSound vom
Bildschirm kommt. Der VRi595 oder
DSi495 stellen so die perfekte LOsung
fur ein Front Stage Audio-Heim-
kinosystem
dar.
Das Druckgussgehause des VRi595
tragt zu einerh6heren Steifigkeit bei,
leitet Warme ab und gewahrleistet
die genaue Ausrichtung der Laut-
sprecherkomponenten fur eine ein-
malige Prazision; ein Schalter fur die
Tonausgleichung
in Wandbereichen
versehen, damit der Installateur die
Wiedergabe jeden Lautsprechers so
verandern kann, dass die Effekte
einerInstallation zu nahe an oder zu
weit von einer Ecke des Hbrbereichs
entfernt, ausgeglichen werden.
Die Gitter des VRi595 und DSi495
sind aus lackierbarem robustem
Aluminium gefertigt
und somit ideal
fur Hidden
Theater~-Installationen.
Fur jeden Raum kann somit ein opti-
males Klangergebnis erreicht werden.

Thank You!
Thank you for selecting Boston
Acoustics VRi595
or DSi495 in-ceil-
ing loudspeakers. Your speakers
have
been designed to deliver years of
stunning audio performance.
Please keep
your manual in asafe
place
in case you need to refer to it
later. For
professional installers
who have experience with in-ceiling
speakers,
please read the
Installation Tips section as it con-
tains VRi595
and DSi495 specific
information.
Enjoy your new Boston Acoustics
speakers.
Specifications
Frequency Response (±3dB)
Recommended Amplifier Power
Nominal Impedance
Sensitivity (2.83v at 1m)
Tweeter
Midrange
Bass Unit
Crossover Frequency
External Dimensions
Mounting Hole Diameter
Mounting Depth (from surface)
iGracias!
Gracias por seleccionar los altavo-
ces
empotrados en el techo Boston
Acoustics VRi595 aDSi495. Este
altavoz se
ha disenado para propor-
cionar muchos anos de produccion
de
audio
extraardinaria.
Conserve el
manual en un lugar
seguro
par si 10 necesita para futuras
consultas.
Los instaladores profe-
sionales
que tengan experiencia con
altavoces
empotrados en el techo
deben leer Sugerencias sabre la
instalacion, ya que contiene infor-
macion especffica para los VRi595 y
DSi495.
Disfrute de sus nuevos altavoces
Boston Acoustics.
Merci !
Merci d'avoir pone votre choix sur
les enceintes de
plafond Boston
Acoustics VRi595
au DSi495. Votre
enceinte aete con<;ue pour assurer des
performances audio etonnantes pen-
dant des annees.
Gardez votre
mode d'emploi en
surete
pour si vous devez le consulter
ulterieurement.
Les installateurs pro-
fessionnels ayant de l'experience
avec
des enceintes de plafond, sont pries
de lire la section Conseils d'installa-
tion, car elle contient des informa-
tions specifiques apropos du VRi595
et DSi495.
Beaucoupde plaisir avec vas nou-
velles enceintes Boston Acoustics'
VRi595
48Hz-22kHz
10-150 watts
8
ohms
89dB
I"
(25mm)
VR" aluminum dome
3]/2" (89mm)
Neo cast copolymer
8" (200mm) cast
DCD~" copolymer
4001 Iz / 3kllz
12S /]6" diameter
(313mm diameter)
10
7
/8" diameter
(276mm diameter)
6.0"
(152.5mm)
Danke!
Danke, dass Sie sich fur die
Deckenlautsprecher Boston Acoustics
VRi595
oder DSi495 entschieden
haben. Ihr Lautsprecher wurde fur
viele Jahre uberragender Sound-
performance ausgelegt.
Bewahren Sie das
Handbuch fur
spateres Nachschlagen
an einem
sicheren Ort auf. Professionelle
rnstallateure,
die Erfahrung mit
Deckenlautsprechern haben, soll-
ten bitte die Tipps zm optimal en
Installation durchlesen, da sie
besondere
rnformationen zu dem
VRi595 und DSi495 enthalten.
Viel Spaf?
mit Ihren neuen Boston
Acoustics-Lautsprechern.
DSi495
48Hz-20kHz
10-100 watts
8
ohms
88dB
I"
(25mm)
Kortec' dome
31 /2" (89mm)
Stamped steel copolymer
8" (200mm) cast
DCD" copolymer
400Hz/3kHz
125 /]6" diameter
(313mm diameter)
10
7
/8" diameter
(276mm diameter)
6.0"
(152.5mm)
*/n keeping with our policy of continual product improvements, specifications are subject to change without notice.
Please visit our web page, www.bostonacoustics.com. for the latest specifications on this product.
Warning
Always tum off the amplifier or reciever
when connecting speakers or any other
components
to the system.
Note
Installation should only be per-
formed by professional installers or
those possessing skills in construction,
experience with the proper use ofhand
and
power tools, knowledge of local
building and electrical codes, and
familiarity with
the environment in
which the VRi595 or DSi495 will be
installed. Install the speakers to meet
all local building, energy, and electri-
cal codes.
Advertencia
Apague el amplil/cador 0 el receptor
siempre que vaya a conectarlo a 105
altavoces 0a cualquier otro compo-
nente del sistema.
Nota
La instalacion solo deben realizarla
instaladores profesionales 0 aquellas
personas con habilidades suficientes
en la construccion, experiencia en el
usa correcto de las herramientas de
mana y electricas, conocimiento de las
normas locales de construccion y e1ec-
tricos, yfamiliaridad con el entomo
en que va a instalarse el altavoz
VRi595 0D5i495. Instale los altava-
ces de modo que se cumplan todas las
normas de construcci6n, energfa y
electricas locales.
Avertissement
Eteignez taujours I'amplificateur au Ie
recepteur lorsque vous allez connecter
des enceintes au d'autres composants
au systeme.
Remarque
L'installation ne devrait etre executee
que par des installateurs profession-
nels au par des personnes ayants des
competences en construction, de
l'experience avec I'utilisation correcte
d'outils, des connaissances concernant
les cons ignes locales de construction et
de securiie electrique et la connais-
sance de l'environnement dans lequel
I'enceinte VRi595 ou Dsi495 sera
installee. Installez les enceintes con-
fonnement aux directives locales de
construction, d'energie et electriques.
-3-
Achtung
Den Verstiirker oder Receiver beim
Anschliej?en der Lautsprecher oder
irgend einer anderen Komponente
immer
ausschalten.
Anmerkung
Die Installation sollte nur von profes-
sionellem Personal oder von Personen
vorgenommen werden, die ausre-
ichend einschliigige Erfahrung haben,
im Umgang mit Hand- und Elektro-
werkzeug erfahren sind, die mit den
elektrischen und bautechnischen Ver-
ordnungen sowie mit der Umgebung
vertraut sind, wo die VRi595 oder
D5i495-Lautsprecher ins/alliert wer-
den sollen. Die LauLlprecher gemaj?
der geltenden bau-, energie- und
stromteclmischen
Vorschriften instal-
Zieren.

Included
•Grille w(scrim cloth
• Paint shield
• Cutout template
•Screwdriver bit
Placement/Location Tips
Since the speaker installation is
permanent and the furniture place-
ment may not be, you should first
determine the best long-term loca-
tion for the speakers--,-one that will
accommodate relocation of the fur-
niture in the room while still pro-
viding well-balanced sound to the
primary listening area.
The tweeter and midrange baffle
of the speaker has been angled to
deliver accurate on-axis response to
the listening position. The baffle
must be properly positioned to
deliver the best sound. Refer to the
dispersion pattern described below
(see Dispersion Pattern).
Music System Placement!
Location Tips
For optimum results from a
music system, place the speakers on
either side of the listening area and
rotate the speakers' baffle toward
the listening area (see Music System
Example). Use
multiple pairs for
optimum coverage in large rooms.
NotE: The alTOWS and soundwaves "1J ~"
indicatE the direction of the speaJ>..ers' disper-
sion. RotatE the baffle so that the arrow
points toward the center of the listening
area.
Contiene
•Rejilla con tela de gasa
• Protector de pintura
• Plantilla recortable
• Destornillador de berbiqui
Sugerencias sobre
la colocaci6n
Puesto que la instalad6n del altavoz
es permanente yes posible que la
colocad6n de los muebles no 10 sea,
antes debe determinar la mejor ubi-
cad6n alargo plaza para el altavoz:
aquella que se vaya aajustar ala cola-
cad6n de los muebles en la habitaci6n
y que proporcione un sonida equili-
brado ala zona de audid6n principal.
EI altavoz de agudos yla caja ao:i.s-
tica de frecuencias medias del altavoz
se
han orientado de forma que pro-
parcionen una respuesta precisa sobre
el eje ala posici6n de audici6n. La
caja ao:i.stica debe colocarse correaa-
mente, de forma que proporcione el
mejor sonido. Consulte el patr6n de
dispersion desmto mas abajo ((on-
suite Patr6n de dispersi6n).
Sugerencias sobre la
corocaci6n
del sistema
de musica
Para obtener unos resultados 6pti-
mos de un sistema de musica, coloque
los altavoces en cualquier lado de la
zona de audicion ygire la caja acilstica
de dichos altavoces hacia esa zona
(consulte Ejemplo de sist£ma de mz1sica).
Use varios pares para obtener una
cobertura optima en salas grandes.
Nota: Las Jlechas y ondas de sonido
" IJ ~ "indican la direcci6n de dis-
persion de los alta voces. Cire la caja
acustica de modo que la Jlecha senale
hacia el centro de la zona de audici6n.
Inclus
•Grille avec toile
•Ecran de peinture
• Gabarit de decoupe
• Embout de toumevis
Conseils d'installation /
d'emplacement
Puisque I'emplacement de l'en-
ceinte est permanente et que l'empla-
cement des meubles pourrait ne pas
I'etre, vous devriez
d'abord determi-
ner quel sera Ie meilleur emplace-
ment pour l'enceinte; c.-a.-d. un em-
placement qui permettra que les
meubles soient deplaces sans
que la
bonne balance du son tout-autour
de la zone d'ecoute soit affeaee.
Le tweeter et Ie baffle des moyennes
du enceinte ant ete places sous un
angle afin de livrer une reponse dans
l'axe de la position d' ecoute. Le baffle
doit etre positionne correctement
afin de livrer Ie meilleur son possible.
Reportez-vollS au motif de dispersion
demt ci-dessous (voir Motif de disper-
sion ).
Conseils d'installation /
d'emplacement du
systeme musical
Afin d'obtenir des resultats opti-
maux d'un systeme musical, placez
les enceintes sur chaque cote de la
zone d' ecoute et pivotez Ie baffle de
I'enceinte vers la zone d' ecoute (voir
Exemple de syswrne musical). Utilisez
plusieurs paires afin d'obtenir une
couverture optimale dans de grandes
salles.
RemaJJ1!1e : Les jledIeS et oruiEs sonores
« IJ ~ » indiLJuent Ia direction de disper-
sion de I'enceinte. Tournez Ie baffle pour
que Ies jI£ches point£nt vers Ie centre de Ia
zone d'ecoutE.
Lieferumfang
•Gitter m!Stoffbezug
•Lackierschutz
• Schablone
• Schraubendrehereinsatz
Hinweise zum optimalen
Installationsort
Da die Lautsprecherinstallation per-
manent ist, die Aufstellung der
Einrichtung dagegen nicht, sollte man
zunachst den Installationsort fur eine
mehr oder weniger langfristige Instal-
lation des Lautsprechers ausfindig
machen, einen Installationsort, der
das Umstellen der Einrichtungsgegen-
stande ermbglicht und doch noch
einen gut ausbalancierten Sound im
zentralen Hbrbereich ermbglicht.
Das Hochtbner- und das Mittel-
tonerchassis des Lautsprecher ist Kir
eine saubere Wiedergabe langs der
Hbrachse ausgerichtet. Das Laut-
sprecherchassis
muss richtig posi-
tioniert werden, urn den besten
Sound wiederzugeben. Man beziehe
sich auf die Abstrahlmuster hier
unten(siehe Abstrahlmuster).
Aufstellung des Laut-
sprechersy'stemslTipps
zur Aufstellung
Fur einen optimalen Horgenuss,
die Lautsprecher an beiden Seiten des
Horbereichs aufstellen und das
Lautsprecherchassis zum Horbereich
hin drehen (siehe Beispiel fur die
Anordnung des Sou ndsys tems ). Ver-
wenden Sie mehrere Lautsprecher-
paare zur optimalen Beschallung von
groBen Raumen.
Anmerkung: Die Pfeile und Sciiallwe/Ien
"1J ~ " geben die Ri£htung der Laut-
sprech.erabstrahlung an. Drehen Sie das
Lautsprech.erchassis so, df.Iss die Ijeile zur
Mitte des HOrbereichs weisen.
Dispersion Pattern
p )······r>~
Music System Example
-4-

Home Theater Placement
/Location Tips
LCR (Left/Center/Right)
When using the VRi595 or
05i495 as afront or main speaker:
•Keep
the speakers as close to the
front wall as possible.
•Ideally,
the center speaker
should be located on the same
plane as the television or projec-
tion screen.
•
The left and right speakers
should be positioned no farther
in than the outside of the screen
or monitor.
Surround Speakers
When using the VRi595 or
OSi495 as a surround speaker, the
VRi595 or OSi495 can be used as
either adirect or diffuse surround
speaker.
For direct operation, direct
the
speaker baffle toward the listening
area
(see Home Theater Example #1).
For diffuse operation, direct the
speaker baffle toward aback wall or
corner (see Home Theater Example
#2).
Note: See the Bouruinry Compensation
section (page 8) if the speakers are
nwunted closer than 18-iw:hes to an
adjacent wall or 24-inches from a
corner. (VRi595 only)
Sugerencias sobre la
cofocaci6n de un sistema
de cine casero
ICD
(Izquierda/Centro/Derecha)
Cuando use el VRi595 0OSi495
como altavoz principal 0frontal:
•Mantenga los altavoces
10 mas
cerca posible de la parte frontal.
•La ideal
es que el altavoz central
quede situado en el mismo
plano que la televisi6n 0la pan-
tallade proyecci6n.
•
Los altavoces izquierdo ydere-
cho deb
en colocarse no mas alla
de la parte exterior de la pantalla
omonitor.
Altavoces ambientales
Cuando use el VRi595 0 05i495
como altavoz ambientaI, puede uti-
lizarlo
en modo directo 0difuso.
Para
funcionamiento en modo
directo, dirija la caja acustica del
altavoz hacia la
zona de audici6n
(consulte Ejemplo de cine cas era nO
1)Para
funcionamiento en modo
difuso, dirija la caja aciistica del
altavoz hacia
una pared 0 esquina
trasera (consulte Ejemplo de cine
casero nO 2).
Nota: Consulte la sea:Wn Compensaci6n
de uni6n (pdgina 8) si los altavoces estdn
instalados a merws de 46 an (18 pulg) de
una pared adyacente aa merws de 61 an
(24 pulg) de una esquinll. (VRi595 s61o)
Conseils d'installation /
d' emplacement pour
Home Theater
GCD (Gauche/Centre/Droite)
Lorsque vous utiliserez Ie VRi595
ou 05i495 en tant qu'enceinte
frontale ou principale :
•Placez les enceintes Ie plus pres
possible
du mur frontal.
•Idealement, l'enceinte centrale
devrait
€:tre placee au meme
niveau que Ie television ou
recran de projection.
•
Les enceintes gauche et droite ne
devraient pas erre placees au-
dela des extremites
de l'ecran ou
du moniteur.
Enceintes Surround
Lorsque vous utilisez la VRi595
ou OSi495 en tant qu'enceinte
Surround, vous pouvez configurer
la VRi595
ou 05i495 en mode
direct au diffusion.
Pour Ie mode direct, dirigez Ie
baffle de I'enceinte vers la zone d' e-
coute (voir Exemple de theatre domes-
tique 1).
Pour Ie mode diffusion, dirigez Ie
baffle de I'enceinte VRi595 et
OSi495 vers
un mur ou un coin
arriere (voir Exemple
de theiitre
domestique
2).
&marque : Reportez-vous a ]a section
Compensation de limites (page 8) lorsque
les ern:eintes sant montees Ii mains de
46an (18 pOULeS) d'un mur au de 61 an
(24 pOULeS) d'un coin. (VRi595 seule-
ment)
Lautsprecheraufstellung
fur Heimkino/Tipps zur
Aufstellung
LMR (Links/Mitte/Rechts)
Bei der Verwendung des VRi595
oder D5i495 als Front- oder
Hauptlautsprecher:
•Stellen Sie die Lautsprecher
so
nahe wie mbglich an der
Frontwand auf.
Idealerweise soBte der mittlere
Lautsprecher
in derselben Hbhe
des Fernsehers oder Projektions-
schirms positioniert werden.
•Der linke
und reebte Lautsprecher
sollten nicht weiter au£en
als die
AulSenseite des Projektionsschinns
oder Monitors aufgestellt werden.
Surround-Lautsprecher
Verwendet man den VRi595 oder
OSi495 als Surround-Lautsprecher,
kann er entweder als direkter oder
diffuser Surround-Lautsprecher
betrieben werden.
Fur direkten Betrieb das Laut-
sprecherchassis des zum
Horbereich ausrichten (siehe Heim-
theater Beispiel 1).
Fur diffusen Betrieb das Laut-
sprecherchassis
zur Ruckwand oder
zur Raumecke richten (siehe Heim-
theater
Beispiel 2).
Anmerkung: Siehe Abschnitt Wand-
bereichausgleich (Seite 8), wenn d.er
Lautsprecher niiher als 46 an (etwa
18 Zoll)
von einer Wand oder niiher als
61 an (etwa 24 Zoll) von einer Ecke
montiert ist. (VRi595 nur)
Home Theater Example #1
(direct surround effects) Home Theater Example
#2
(diffuse surround effects)
-5-

Installation Tips
Required Clearance
Behind the mounting surface,
there must be I-inch (25mm) of
clearance around the mountinghole.
Sugerencias sobre
la instalaci6n
Separacion necesaria
Detras de la superficie de insta-
laci6n, debe
haber 25 mm (1 pul-
gada) de espacio libre alrededor del
orificio de instalaci6n.
Conseils
d'installation
Distances exigees
Derriere la surface de montage,
vous devez disposer
d'un espace de
25
mm autour du trou de" montage.
Tipps zur optimalen
Installation
Erforderlicher Freiraum
Hinter der EinbaufHiche muss
sich
urn die Einbauoffnung ein
Freiraum
von 25 mm befinden.
VRi595 and DSi495 Cutout Diagram
Bi-Wiring/
Bi-Amplification
{VRi595 Only}
If you are bi-wiring or bi-amplifying
your VRi595 loudspeakers, you
must move the jumper from the
"N0
RMAL" terminal to the
"BIAMP" terminal or you risk
damaging your speakers and your
amplifier.
Bi-cableado 0
Bi-amplificacion
{VRi595 solo}
Si va arealizar una instalaci6n de
cableado 0amplificaci6n dobles de
los altavoces
VRi5 9 5, debe mover el
puente del terminal "NORMAL" al
"BIAMP"; si no 10 hace, corre el
riesgo de provocar dafios en los
altavoces yen
el amplificador.
Bi-cablage/Bi-amplification
{VRi595 seulement}
Si vous bi-cablez ou bi-amplifiez
vos enceintes VRi595, vous devez
replacer
Ie cavalier de la borne
«NORMAL» ala borne « BIAMP »,
dans Ie cas contraire, vous risquez
d' endommager vos enceintes et
votre amplificateur.
Doppelverkabelung/
Doppelverstarkung
{VRi595
nur}
Schliegen Sie Ihren VRi595-Laut-
sprecher mitDoppelverkabelungloder
Doppelverstarkung an, muss die
Steckbriicke vom Anschluss "NOR-
MAL" zum Anschluss "BIAMP"
umgesteckt werden, andemfalls beste-
ht das Risiko, die Lautsprecher und
den Verstarker zu beschadigen.
-6-

New Construction
Performance of your VRi5 95 and
DSi495 can be enhanced if the ceil-
ing cavity is filled with standard
fiberglass insulation. If there
is already insulation in the ceil-
ing that has a paper backing facing
the speaker, remove the backing in
the area behind the installation
location. (Consult local building
codes for compliance.)
Taking steps to increase the rigidity
of the mounting surface by using
additional drywall screws, and/or
the use of aconstruction adhesive
between the drywall and joists
adjacent to the speaker location,
will further enhance performance.
Nueva construccion
Pueden mejorarse las prestaciones
del altavoz VRi595 yDSi495 si se rel-
lena la cavidad del techo con aislante
de fibra de vidrio estandar. Si ya hay
aislante en la pared que tiene un rel-
leno de papel enfrente del altavoz,
quite el relleno en la zonade detras de
la colocaci6n de la instalaci6n.
(Consulte las normas locales sobre
construcci6n para cumplirlas.)
Se mejoraran las prestaciones reali-
zando los pasos necesarios para
aumentarla rigidez de la superficie de
instalaci6n, utilizando tomillos adi-
cionales para panel de yeso un adhe-
sivo especial para la construcci6n
entre el panel de yeso ylas vigas adya-
centes ala colocaci6n del altavoz.
Nouvelle construction
Les performances de votre
enceinte VRi595 et DSi495 peuvent
etre ameliorees lorsque la cavite du
plafond est completee par de l'isola-
tion standard en fibre de verre. S'il y
adeja de l'isolation installee, du type
avec un recouvrement en papier
dirige vers l'enceinte, eIiminez Ie
recouvrement situe derriere l'em-
placement d'installation. (Consultez
la conformite avec les directives
locales de construction.)
Si vous prenez des mesures pour
augmenter la rigidite de la surface
de montage en utilisant des vis de
fIXation supplementaires et/ou des
adhesifs de construction entre les
parois et les poutres adjacentes a
l'emplacement de l'enceinte, appor-
teront egalement une amelioration
des performances.
Neukonstruktion
Die Leistungen Ihres VRi595-und
DSi495 Lautsprechers konnen ver-
bessert werden, wenn die Decken-
offnung mit Standard-Glasfaser-
material gefiillt wird. Befindet sich in
der Wand hinter dem Lautsprecher
bereits eine Isolierung mit Papier-
verstarkung, diese Verstarkung hinter
der Einbauoffnung entfemen. (Fur
etwaige Konformitatsfragen gelten
die ortlichen Bauverordnungen.)
Noch bessere Leistungen konnen
durch die Verwendungvon Schrauben
und/oder von Bauklebem zwischen
der Gipswand und den DeckenbaIken,
in der Nahe der Installationsstelle des
Lautsprechers zur Versteifung von
Gipsplatten erhalten werden.
@ +---i7----Adld11tlO]nal drywall screws
between studs and drywall
·%,2,,;:,2,J '.-~......,;...------- Fiberglass lining
\~~&±..2z........~~...........z~~.>,
Ceiling Material---Ii=~-,-.i..- -..i.-4-..1...l/
Bass Management
If you are using your loudspeak-
ers with a surround sound proces-
sor and subwoofer, set the bass
management control to "small."
Consult your surround receiver's
or processor's manual for instruction
on the changing bass management
settings.
Damp Locations
If the VRi595 and DSi495 loud-
speakers are installed in a damp
location (kitchen, bathroom), they
should be positioned so that
moisture cannot collect inside
them.
The VRi595 and DSi495 speakers
are NOT for use in locations where
they will be submerged.
Gestion de graves
Si utiliza el altavoz con un proce-
sador de sonido ambiental y un
"subwoofer" (altavoz de graves),
configure la gesti6n del control de
graves en "small" (pequeno) para
los equipos.
Consulte las instrucciones sobre
c6mo cambiar los parametros de la
gesti6n de graves en el manual del
receptor 0el procesador de sonido
ambiental.
Ubicaciones humedas
Si se instal an los altavoces VRi595
yDSI495 en un lugar humedo
(como la cocina 0el cuarto de
bano), deben colocarse de forma
que dicha humedad no caiga en el
interior.
Los altavoces VRi595 yDSi495
NO deb en usarse en lugares donde
queden sumergidos.
Gestion des basses
Si vous allez utiliservotre enceinte
avec un processeur de son Surround
et un subwoofer, reglez Ie contrale
de gestion des basses a
« small» (faible) pour les enceintes.
Consultez Ie mode d' emploi de
votre recepteur ou processeur
Surround pour des instructions a
propos de la modification des
reglages de gestion de basses.
Emplacements humides
Lorsque les enceintes VRi595 et
DSi495 sont installees dans un
endroit humide (cuisine, salle de
bain), vous devriez les positionner
de fa<;on que I'humidite ne puisse
s'accumuler dans les enceintes.
Les enceintes VRi595 et DSi495
NE SONT PAS con<;ues pour etre
submergees !
Steuerung der
Basswiedergabe
Verwenden Sie Ihren Lautsprecher
mit einem Surround-Sound-
prozessor und Subwoofer, stell en
Sie die Steuerung der Bass-
wiedergabe auf "small" (niedrig)
fur den Lautsprecher.
Lesen Sie die Anleitungen zur
Anderung der Basswiedergabe in
dem Handbuch Ihres Surround-
Sound-Receivers oder -Prozessors.
Feuchte Installationsorte
Werden die VRi595 und DSi495-
Lautsprecher an einer Stelle instal-
liert, wo Feuchtigkeit herrscht
(Kuche, Badezimmer), so muss en
sie so positioniert werden, dass die
Feuchtigkeit sich nicht darin ansam-
meln kann.
Die VRi595 und DSi495-Speaker
diirfen nicht an Stell en installiert
werden, wo sie iiberflutet werden
kennen.
-7-

Switch the Boundary
Compensation Switch "ON"
if:
Transformers
VVe have provided space on the
crossover boards of the VRi595 and
DSi495 for mounting a25/70-volt
distribution transformer.
Optional Brackets for
New Construction
For new construction installations, we
offer new construction brackets. The
NCB brackets act as a perfect guidewhen
cutting the wallboard.
Grille Removal
If you need to remove the grille,
gently lift it
out at the edges, Use a
sharp
pointed instrument such as
an awl or the optional Boston
Acoustics grille pick (sold separatly).
Biigel
NCBR8
NCBR8
Modell
VRi595
DSi495
Abnehmen des Gitters
Soll das Gitter entfernt werden, es
leicht an den Kanten ausheben.
Einen spitzen Gegenstand wie eine
Ahle oder den bei Boston Acoustics
auf Anfrage erhaltlichen Gitterhaken
verwenden (getrennt erhaltlieh).
Wandbereichausgleich
(VRi595 nur)
Die Wiedergabe eines Laut-
sprechers verandert sich,
wenn er in
der Nahe von Wandbereichen des
Raums installiert wird
(nahe an
einer VVand oder in der Nahe einer
Wandeeke). Ihre Boston VRi595-
Lautsprecher
sind abgestimmt wor-
den, urn diese in Wandbereichen
entstehenden Effekte auszugle-
ichen.
Stellen Sie den Wandbereichaus-
gleichschalter
auf "ON", wenn:
1. Die Lautsprecher weniger als
46 em (18 Zoll) von der Ver-
bindungssrelle zweier Flaehen
(Wand/Decke) entfernt sind
2. Die Lautsprecher weniger als
61 em (24 Zoll) von der Ver-
bindungsstelle dreier Flachen
(Wande/Decke) entfernt sind.
Optionale BUgel fur
Neukonstruktlonen
Fur Neukonstruktionen ki:innen
die
neuen Einbaubilgel verwendet
werden. Die NCB-Bilgel dienen als
Filhrungselemente
beim Ausschnei-
den der Wandplatten.
Trafos
VVir haben auf den Platten der
Frequenzweichen des VRi595
und
DSI495 Platz fur zwei 25/70 Volt
Trafos geschaffen.
Support
NCBR8
NCBR8
Modele
VRi595
DSi495
Passez Ie commutateur de
compensation de limite aIa
position « ON » Iorsque :
Retirer la grille
Si vous avez besoin de retirer la
grille, soulevez-Ia doucement sur les
bords. Utilisez
un instrument
pointu, tel qu'un aune ou Ie poin<;:on
de grille optionnel de Boston
Acoustics (vendu separement).
Compensation de limites
(VRi595seulement)
La reponse d'une enceinte change
lorsqu'elle est
mantee aproximite
des jonetions des hmites drune salle
(pres
d\m mur adjacent au pres des
coins de
1a salle). Vos enceintes
Boston VRi595
ant ete soigneuse-
ment testees pour qu'elles com-
pensent ses effets de limite.
1, I'enceinte est montee a mains de
46 em (18 pouces) de la jonctian
de deux surfaces (murs/plafond).
2. l'enceinte est mantee a mains de
61 em (24 pouces) de la janc-
tion de trois surfaces (un coin de
la salle).
Transformateurs
Nous avons prevu un espace sur les
circuits de transition de la VRi595 et
DSi495
pour Ie montage d'un trans-
formateur de distribution de 25/70
volts.
Supports optionnels pour
nouvelle construction
Pour des installations dans de
nouvelles constructions,
nous dis-
posons
de supports pour nouvelles
constructions,
Les supports NCB
font office de guide parfait
pour
effectuer la decoupe dans Ia paroi,
Modelo
VRi595
DSi495
1. Se instala el altavoz a menos de
46 em (18 pulgadas) de la
uni6n
de las dos superficies (pared/-
techo).
2. Se instala el altavoz a menos de
61 em (24 pulgadas) de la uni6n
de tres superficies (la esquina de
una sala).
Cambie el interruptor de
compensacion de union a
"ON"
(activado) si:
Compensaci6n de union
(VRi595 solo)
La respuesta de un altavoz cambia
cuando se instala cerca de las
uniones de
una sala (cerca de una
pared adyacente 0de las esquinas
de la sala
). Los altavoces Boston
VRi595 se
han entonado can
mucho cuidado para compensar
estos efectos de union.
Extraccion de la rejilla
Si necesita quitar la rejina, tire de
ella suavemente
par los bordes.
Utilice
un instrumento afilado acaba-
do en punta, como
un punz6n 0 el
pico de rejilla, opdonal de Boston
Acoustics (se vende
par separado).
Soportes opcionales para
construcciones nuevas
Para instalaciones en construcciones
nuevas, ofIecemos nuevas soportes de
construcci6n. Los soportes NCB actli.an
como una goia perfecta cuando se corta
eI panel de yeso.
Abrazadera
NCBR8
NCBR8
Transformadores
Hemos dejado espacio entre la
red
de cruce de los VRi595 y
DSi495 para la instalaci6n de
un
transformador de distribucion de
25/70
V.
Bracket
NCBR8
NCBR8
Model
VRi595
DSi495
Boundary Compensation
(VRi595 only)
The response of aspeaker changes
when it is mounted close to the
boundary junctions of a room
(near an adjacent wan or close to
the corners of the room). Your
Boston VRi595 loudspeakers have
been carefully voiced to compen-
sate for these
boundary effects.
1. The speaker is mounted less
than 18-inches (46cm) from the
junction of two surfaces
(wall/ceiling).
2. The speaker is mounted less
than 24-inches (61cm) from the
junction of three surfaces (a
room corner).
Less than 24"/61cm -Boundary Compensation ON ~
More than 24"/61 em -Boundary Compensation OFF --=- /
'\ ~ Less than 18"/46em -Boundary Compensation ONI
/More than 18"/46em -Boundary Compensation OFF
-8-

Installation
Instructions
Warning
Always turn off the amplifier or
receiver when connecting speakers or
any other components to the system.
Note
Installation should only be performed by
professional installers or those possessing
skills in construction, experience with
the proper use of hand tools, knowledge
of local building and electrical codes,
and familiarity with the environment in
which the speaker will be installed.
Install the speaker to meet all local
building, energy, and electrical codes.
Tools You'll Need
• A utility knife, jigsaw, or other
tool for cutting the required
hole in the mounting surface
• A #2 Phillips screwdriver
• A wire cutter or stripper for
preparing the speaker wires
• A pencil
Retrofit Installations
1. Mark the outline of the installa-
tion hole using the supplied
template (see diagram #1).
Make asmall hole at the center
of the speaker location. Insert a
long, bent piece of wire and
rotate it to confirm that there are
no obstructions behind the chosen
location (see diagram #2).
2. Cut the installation hole.
3. Run the wire from the amplifier
location to the cutout. Allow for
an extra foot of wire at the
cutout.
Instrucciones
de instalaci6n
Advertencia
Apague el amplificador 0 el receptor siem-
pre que vaya a conectarlo los altavoces 0a
cualquier otro componente del sistema.
Nota
La instalacion solo deben realizarla
instaladores profesionales 0 aquellas
personas con habilidades suficientes en
la construccion, experiencia en el uso
correcto de las herramientas de mano y
electricas, conocimiento de las normas
locales de construccion y electricos, y
familiaridad
con el entorno en que va a
instalarse el altavoz de graves. Instale el
altavoz de modo que se cumplan todas
las normas de construccion, energia y
electricas locales.
Herramientas necesarias
Una navaja multiuso, sierra de
vaiven uotra herramienta para
cortar el orificio que se necesita
en la superficie de instalacion.
Un destornillador Phillips nO 2.
Un cortador de alambre 0sepa-
rador para preparar los cables
del altavoz.
Un lapicero
Instalaciones adaptadas
1. Marque el perfil del oriticio de insta-
lacion usando la plantilla que se
incluye (consulte el croquis nO1).
Realice un pequeno oriticio en el
centro dellugar en que vaya acolo-
carse el altavoz. Inserte un trozo
largo de cable doblado y gfrelo para
confirmarque nohayobstrucciones
detras de la colocacion elegida (con-
sulte el croquis nO 2).
diagram #1
2. Corte el orificio de instalacion.
3. Coloque el cable desde la colo-
cacion del amplificador hasta el
recorte. Deje cable sobrante
(300 mm) en el recorte.
Instructions
d'installation
Avertissement
.Eteignez toujours l'amplificateur ou Ie
recepteur lorsque vous allez connecter
des enceintes ou d' autres composants
au systeme.
Remarque
L'installation ne devrait etre executee que
par des installateurs professionnels ou par
des personnes ayants des talents en con-
struction, de l'experience avec l'utilisa-
tion correcte d'outils, des connaissances
concernant les consignes locales de con-
struction et de securite electrique et la
connaissance de l'environnement dans
lequel l'enceinte sera installee. Installez
l' enceinte conformement aux directives
locales de construction, d'energie et elec-
triques.
Outils dont vous aurez
besoin
•Un couteau de travail, une scie
sauteuse ou un autre outil pour
decouper la cavite requise dans
la surface de montage.
•Tournevis Phillips #2.
•Des pinces d'electricien ou des
pinces a denuder pour la prepa-
ration des cables.
• Un stylo.
Installations existantes
1. Marquez Ie contour de la cavite
d'installation al'aide du gabarit
foumi (voir diagramme 1). Percez
un petit trou au centre de l'em-
placement de l' enceinte. Inserez-y
un long til de fer plie et faites-Ie
toumerafin de contirmerqu'il n'y a
pas d'obstacles derriere l'emplace-
ment choisi (voir diagramme 2).
diagram #2
2. Decoupez Ie trou d'installation.
3. Acheminez Ie cable depuis l'am-
plificateur jusqu'au trou decoupe.
Laissez depasser Ie cable d'envi-
ron 300 mm (1 pied) du trou.
Anleitungen
zur Installation
Achtung
Den Verstiirker oder Receiver beim
Anschlieften der Lautsprecher oder
irgend einer anderen Komponente
immer ausschalten.
Anmerkung
Die Installation sollte nur von profes-
sionellem Personal oder von Personen
vorgenommen werden, die ausreichend
einschliigige Erfahrung haben, im
Umgang mit Hand- und
Elektro-
werkzeug erfahren sind, die mit den elek-
trischen und bautechnischen Ver-
ordnungen sowie mit der Umgebung ver-
traut sind, wo die Lautsprecher installiert
werden sollen. Die Lautsprecher gemiift
der geltenden bautechnischen, energie-
und stromtechnischen Verordnungen
installieren.
Erforderliches Werkzeug
•Ein Messer, eine Sage oder ein
anderes Werkzeug zum Aus-
schneiden der Einbauoffnung.
• Kreuzschlitzschraubendreher
Nr.2.
•Ein Drahtschneider oder eine
Abisolierzange.
•Ein Bleistift.
Nachrustungen
1. Den Umriss der Installations-
offnung mit Hilfe der beigeliefer-
ten Schablone markieren (siehe
Abb. 1). Ein kleines Loch in der
Mitte der Lautsprecher-Einbau-
offnungbohren. Ein langes gebo-
genes Stuck Draht in das Loch
einfuhren und drehen, urn
sicherzustellen, dass hinter der
Einbaustelle keine Hindernisse
vorhanden sind (siehe Abb. 2).
2. Die Einbauoffnung aussagen.
3. Das Kabel vom Verstarker bis zur
Ausschnittstelle ziehen. Etwa 30
cm Kabel an der Ausschnittstelle
zugeben.
-9-

All Installations
1. Stripl/2-inch (13mm) of insulation
from
the wire, and twist the wire
strands together. The speaker
jack will accept either bare wire
up to 12-gauge or single
banana plugs.
2. Connect the wire
to the speaker.
3. Slide
the speaker into the cutout
(see diagram #3).
4. Tighten
the four Phillips mount-
ing screws. The mounting arms
will
pivot into position and
clamp the speaker to the
mounting surface (see diagram
#4).
Note
The tweeter and midrange baffle can
be rotated, preventing the need to
loosen the entire speaker to properly
position the baffle.
Warning
Do not overtighten the screws.
Todas las instalaciones
1. Pele 13 mm (1/2 pulgada) de ais-
lante del cable ygire el cable
para unir los hilos. £1 conector
del altavoz acepta tanto el cable
pelado (hasta un calibre 12)
como un enchufe sencillo con
punta conica.
2. Conecte
el cable al altavoz con
cuidado de mantener la polaridad
correcta.
3. Deslice el altavoz hacia el recorte
(consulte el croquis
nO 3).
4. Apriete los cuatro tornillos de
soporte Phillips. Los brazos de
soporte pivotaran en su posicion
ysujetaran el altavoz aIa super-
ficie
de instalacion (consulte el
croquis nO 4).
Nota
El aitavoz de agudos y Ia caja acustica
de frecuencias medias se pueden girar,
evitando la necesidad de soltar todo el
altavoz para colocar adecuadamente la
caja acustica.
Advertencia
No apriete excesivamente los tornil-
los de soporte.
4/;JIf/11/!I/////!IJJ!I~t/;'
Toutes installations
1. Denudez 13 mm (1/2
11
) du cable
et torsadez les brins. Le recepta-
cle
de l' enceinte accepte des
cables
denudes (jusqu' au calibre
12) ou des fiches« banane» sim-
ples.
2. Connectez les cables al'enceinte
en observant de maintenir Ia
polarite correcte
3. Glissez l'enceinte dans la cavite
decoupee (voir diagramme 3).
diagram #3
4. Serrez les quatre vis Phillips de
montage. Les bras de montage
pivoteront en position et
ancreront I' enceinte ala surface
de montage (voir diagramme 4).
Remarque
Vous pouvez pivoter Ie tweeter et Ie baf-
fle des moyennes, ce qui vous evite de
desserrer l'enceinte compU~te pour les
positionner correctement.
Avertissement
Ne jamais serrer excessivement les
vis de montage.
diagram #4
Aile Installationen
1. 13 mm (1/2
11
)Kabeimantel ent-
fernen und die Aderenden ver-
drillen.
Der Anschluss an die
Speaker-Buchse
kann mit
blankem Draht (bis 12-gauge,
etwa 2
mm) oder einem einzel-
nen Bananenstecker ausgefuhrt
werden.
2. Das Kabel
an den Lautsprecher
anschlieBen, dabei
auf die richtige
Polaritat achten.
3.
Den Lautsprecher in die Einbau-
offnung einsetzen (siehe Abb. 3).
4. Die vier Kreuzschlitzschrauben
anziehen. Die Einbaubiigel
klappen in Position und klem-
men den Lautsprecher an der
Einbauflache fest (siehe Abb. 4).
Anmerkung
Das Chassis mit dem Hochtaner und
dem Mitteltaner kann gedreht werden;
es ist so nicht notwendig, den
gesamten Lautsprecher zu lOsen, um
das Gehiiuse anforderungsgemiifl zu
positionieren.
Achtung
Die Befestigungsschrauben nicht zu
fest anziehen.
-10 -

5. To rotate the speaker baffle, first
turn the four flathead screws
90° counterclockwise into the
"Unlock" position (see diagram
#5
and #6).
5. Para girar la caja acustica del
altavoz, antes gire los cuatro
tomillos de cabeza plana,
90° a
la izquierda hasta la posicion de
"Unlock" (desbloqueado) (con-
suite los esquemas 5 y 6).
5. Pour pivoter Ie baffle de l'en-
ceinte, commencez
par tourner
les quatre vis plates de 900dans
Ie sens inverse des aiguilles
d'une montre a la position
« Unlock» (deverrouille -voir
diagrammes 5et 6).
5. Zum Drehen des Lautsprecher-
chassis, die vier Flachkopf-
schrauben zunachst urn 900
in
Cegenrichtung in die Position
"Unlock" (Frei) drehen (siehe
Abb. 5
und 6).
diagram #6
diagram #5
6. Rotate the baffle so that the
array points in the desired
direction (see diagram #7
and #8).
6. Cire la caja acustica de forma
que el conjunto se dirija hacia la
direccion deseada (consulte los
esquemas 7 y 8).
6. Tournez Ie baffle de sorte que la
fleche pointe vers la direction
desiree (voir diagrammes 7et 8).
6. Das Chassis so drehen, dass der
Pfeil
in die gewlinschte Richtung
zeigt (siehe Abb. 7
und 8).
diagram #7 diagram #8
Note
The arrows and soundwaves "u ~ "
indicate the direction of the speakers' dis-
persion. Rotate the baffle so that the arrows
point toward the center of the listening area
for direct operation and toward a corner for
diffuse operation. Refer to
Placement/Location Tips for more
information on proper positioning.
Warning
Rotate by the outside edge of the ba.ff1e
only. Do not directly touch the tweeter
or midrange drivers.
Nota
Las flechas y ondas de sonido "u ~ "
indican la direcci6n de dispersi6n de los
altavoces. Cire la caja acUstica de forma
que las flechas sefialen hacia el centro de
la zona de audici6n para funcionamiento
directo y hacia una esquina para funcio-
namiento difuso. Consulte Sugerencias
sobre la colocacion para obtener mas
informaci6n sobre la correcta colocaci6n.
Advertencia
Cire s610 sujetando el borde exterior
de la caja acustica. No toque directa-
mente el altavoz de agudos 0 los pasos
excitadores de frecuencias medias.
Remarque
Les fleches et ondes sonores« U ~ »
indiquent la direction de dispersion de
l'enceinte. Toumez Ie ba.ff1e de sorte que
les fleches pointent vers Ie centre de la
zone d'ecoute pour Ie mode direct et vers
un coin pour Ie mode diffusion. Reportez-
vous aux Conseils d'installation /de
placement pour de plus amples informa-
tions a propos du positionnement.
Avertissement
Tournez Ie baffle en ne Ie touchant
qu'aux
bords exterieurs. Ne touchez
pas directement les tweeters ni les
baffles des moyennes.
Anmerkung
Die Pfeile und Schallwellen "U ~ "
geben die Richtung der Lautsprecher-
abstrahlung an. Das Lautsprecherchassis
so drehen, dass die Pfeiie bei direkter
Abstrahlung zur Mitte des Horbereichs
und zu einer Ecke filr die diffuse Ab-
strahlung zeigen. Beziehen Sie sich auf
die Angaben unter Hinweise zum opti-
maien Installationsort filr weitere Infor-
mationen zur optimalen Positionierung.
Achtung
Das Lautsprecherchassis nur an den
Auflenkanten anfassen und drehen.
Den Hochtoner oder MitteltOner
niemals direkt
berilhren.
- 11 -

7. Once the baffle is in the desired
position, turn the flathead
screws to
the "Lock" position.
8. Insert the grille into the slots in
the baffle by gently applying
pressure along the edge (see dia-
gram #9).
Note
If you wish to paint your speakers or
grilles, it should be done prior to
installation of the grille. Please see
the Painting instructions.
Warning
When installing the tie-tack logo on the
grille, do not install the logo directly
over the tweeter. It
is possible for the
pin to make contact with and possibly
damage the dome of the tweeter.
7. Cuando la caja actistica este en
la posicion deseada, gire los
tornillos de cabeza
plana ala
posicion "Lock" (bloqueo).
8. Inserte la rejilla en las ranuras de
la pantalla actistica aplicando
una suave presion a 10 largo del
borde (consulte el croquis nO 8).
Nota
Si desea pintar los altavoces 0 rejillas,
deberd hacerlo antes de instalar la
rejilla. Consulte las instrucciones con-
tenidas en Pintura.
Advertencia
Al instalar el logotipo adhesivo en la
rejilla, no 10 coloque directamente
sobre el altavoz de agudos. Puede que
el pasador haga contacto con la cupula
del altavoz de agudos y pueda dafiarla.
7. Une fois Ie baffle en posItIon
desiree, replacez les vis plates a
la position «Lock» (verrouille).
8. Inserez la grille dans les rainures
du baffle en poussant legere~
ment sur les bords (voir dia-
gramme 8).
Remarque
Si vous souhaitez peindre les enceintes
ou les grilles, vous devriez Ie faire
avant d'installer Ies grilles. Veuillez
vous reporter aux instructions de
Peinture.
Avertissement
Lorsque vous installez Ie logo sur
Ia grille avec l'attache «tie-tack )}, ne
l'installez
pas directement sur Ie
tweeter. La pointe pourrait entrer en
contacte avec Ie dome du tweeter et
l' endommager.
7. SobaId das Lautsprecherchassis
sich in der gewiinschten Position
befindet, die Flachkopfschrauben
in die Position "Lock" (Gesperrt)
stellen.
8. Das Gitter in die Schlitze im
Lautsprecherchassis einsetzen
und am Rand leicht andriicken
(siehe Abb. 8).
Anmerkung
Wollen Sie Ihren Lautsprecher oder das
Gitter lackieren, so tun Sie das bitte vor
der Installation des Gitters. Lesen Sie
dazu die Anleitungen zur Lackierung.
Warnung
Beim Installieren des Clip-Logos
darauf achtell,
dass es nicht direkt
tiber dem Hochtoner installiert wird.
Der
Clip konnte damit in Kontakt
kommen und
den Dom des HochtOners
beschadigen.
diagram #9
-12 -

Painting
The Speaker Frame
The speakers may be painted
before or after they are installed.
They are already primed.
1. Insert the supplied paint shield
into the frame of the speaker.
2. Paint the frame. Ifyou are using
spray
paint, apply two light
coats. If
you are applying paint
with a brush or roller, thin the
paint and apply two very light
coats. This helps prevent exces-
sive
paint buildup and "runs"
on the frame.
3. After the paint has dried, use the
finger pulls to remove the
paint
shield.
The Speaker Grille
1. Remove the grille logo. It is
mounted with a"tie tack"-style
fastener. Set it aside for later
reinstallation.
2. Carefully remove the cloth from
the inside of the grille. Set it
aside
in aclean location for later
reinstallation.
3. Paint
the grille. If you are using
spray
paint, apply two light
coats. If you are applying
paint
with a brush or roller, thin the
paint and apply two very light
coats. This helps prevent paint
from filling
the holes in the
grille.
4. After the paint is dry, reinstall
the cloth and grille logo.
Pintura
EI marco del altavoz
EI altavoz puede pintarse antes 0
despues de la instalad6n. AI altavoz
previamente
se Ie ha aplicado primer.
1. Inserte el protector de pintura
incluido en el marco del altavoz.
2. Pinte el marco. Si va autilizar
pintura pulverizada, aplique dos
capas ligeras.
Si va aaplicar pin-
tura
con una brocha 0rodillo,
disuelva la pinturayaplique dos
capas
muy ligeras. Esto ayuda a
evitar que se formen acumula-
ciones y"regueros" de pintura
en el marco
3.
Cuando se haya secado la pintu-
ra, quite el protector de pintura
con los dedos.
La rejilla del altavoz
1. Quite el logotipo de la rejilla.
Esta instalada con
una sujeci6n
tipo "adhesiva". Dejela aparte
para su posterior reinstalaci6n.
2. Quite con cuidado la tela del
interior de la rejilla. Dejela
aparte
en un lugar limpio para
su posterior reinstalaci6n.
3. Pinte la rejilla. Si va autilizar
pintura pulverizada, aplique dos
capas ligeras.
Si va aaplicar pin-
tura con
una brocha 0rodillo,
disuelva la pintura yaplique dos
capas
muy ligeras. Esto ayuda a
evitar que la pintura tape los ori-
ficios de la rejilla.
4. Cuando este seca la pintura,
vuelva acolocar la tela yel
logotipo de la rejilla.
Peinture
Le cadre de I'enceinte
Vous pouvez peindre l'enceinte
avant
ou apres l'installation.
L' enceinte adeja ete traitee avec de
la peinture de fond.
1. Inserez I' ecran de peinture foumi
dans
Ie cadre de I' enceinte.
2. Peignez Ie cadre. Si vous utilisez
de la
peinture en aerosol,
appliquez deux legeres couches.
Si vous I' appliquez avec un
pinceau ou un rouleau, diluez la
peinture et appliquez deux
couches tres Iegeres. Cela evitera
des accumulations de peinture et
des «ecoulements »sur
Ie cadre.
3. Patientez jusqu'a
ce que la pein-
ture soit seche et retirez l'ecran
de peinture
par les levres de
manipulation.
La grille de I'enceinte
1. EnIevez Ie logo de la grille. II est
fixe avec
une attache «tie-tack ».
Mettez-Ie de cote pour Ie remon-
ter ulterieurement.
2. Enlevez prudemment Ie tissu a
l'interieur de la grille. Mettez-Ie
de cote dans
un endroit propre
pour Ie remonterulterieurement.
3. Peignez la grille. Si vous utilisez de
Ia peinture en aerosol, appliquez
deux legeres couches.
Si vous l'ap-
pliquez
avec un pinceau ou un
rouleau, diluez la peinture et
appliquez deux couches tres
legeres. Cela empechera que la
peinture ne bouche les trous de la
grille.
4. Patientez que la peinture se seche
et repIacez
Ie tissu et Ie logo.
diagram #10
Lackierung
Die Lautsprecherblende
Der Lautsprecher kann vor oder
nach der Installation lackiert wer-
den. Der Lautsprecher ist bereits rur
die Lackierung vorbereitet.
1. Den beigelieferten Lackierschutz in
die Lautsprecherblende einsetzen.
2. Den Rahmen lackieren. Wenn Sie
einen Spraylack verwenden, tra-
gen
Sie zwei leichte Schichten auf.
Wenn Sie den Lack
mit einer
Burste oder eine Rolle auftragen,
verdunnen
Sie den Lack und tra-
gen
Sie zwei sehrdiinne Schichten
auf. Dadurch werden iibermaBige
Lackansammlungen
und "Lack-
tranen" auf dem Rahmen ver-
mieden.
3. Nach
dem Trocknen des Lacks,
den Lackierschutz mit den
Fingern abziehen.
Das Lautsprechergitter
1. Das Gitter -Logo entfemen. Es ist
mit einem Klip befestigt. Heben
Sie es
zur spateren Wieder-
verwendung auf.
2. Entfernen Sie vorsichtig den
Stoff auf def Innenseite des
Gitters. Heben Sie
es an einem
sauberen
Ort zur spateren Ver-
wendung auf.
3. Gitter lackieren. Wenn Sie einen
Spraylack verwenden, tragen
Sie
zwei leichte Schichten auf. Wenn
Sie den Lack mit einer Burste oder
eine Rolle auftragen, verdunnen
Sie den Lack und tragen Sie zwei
sehr dunne Schichten auf. Da-
durch wird vermieden, dass der
Lack die LOcher im Gitter ausfullt.
4. Wenn der Lack trocken ist, den
Stoff
und das Gitter-Logo wieder
anbringen.
-13 -

Listening Levels/
Power Handling
The power recommendations for
the speakers assume that you will
operate
the amplifier in away that
will not produce distortion. Even
our rugged speakers can be
damaged by an amplifier if it is
producing distortion.
If you hear aharsh, gritty sound,
turn down the volume. Prolonged
or repeated operation of your
speaker with adistorted signal from
the amplifier can cause damage
that is not covered by the warranty.
If Service Seems Necessary
First, contact the dealer from
whom you purchased the speakers.
If
that is not possible, write to:
Boston Acoustics, Inc.
Attn:
Parts and Service
300 Jubilee Drive
Peabody,
MA 01960 U.S.A.
Or contact us via e-mail at:
[email protected]
We will promptly advise you of
what action to take. If it is necessary
to return your speaker to the
factory, please ship it prepaid.
After it has been repaired, we will
return it freight prepaid in the
U.S.A. and Canada
Manejo de los niveles de
audici6n y de la potencia
Las recomendaciones de potencia
para el aItavoz presuponen que
hara funcionar el amplificador de
forma
que no produzca distarsi6n.
Incluso nuestros aitavoces mas
resistentes pueden averiarse si el
amplificador
produce distorsi6n.
Si escucha un sonido molesto 0
distarsionado, baje el volumen, Un
funcionamiento prolongado 0
repetido del altavoz con una sefial
distorsionada del amplificador
puede provocar danos que no estan
cubiertos
par la garantfa.
Si parece necesaria una
reparacion
En primer lugar, dirfjase al provee-
dar al que compro los altavoces. Si
no es posible, escriba a:
Boston Acoustics, Inc.
Attn: Parts
and Service
300 Jubilee Drive
Peabody,
MA 01960 EE.UU.
op6ngase en contacto con nosotros
atraves de correo eleetr6nico en:
[email protected]
Le contestaremos 10 antes posible
sobre los pasos aseguir. Si fuera
necesario devolver el altavoz ala
fabrica, hagalo aportes pagados.
Una vez reparado, se 10 devolvere-
mos aportes pagados dentro de los
Estados
Unidos yCanada.
Controle de puissance /
Niveaux d' ecoute
Les recommandations donnees
pour l'enceinte supposent que vous
utiliserez I'amplificateur de maniere a
ne pas produire de distorsions. Meme
nos robustes enceintes peuvent etre
endommagees par
un amplificateur
produisant de
la distorsion.
Si vous entendez un son
grincheux ou deforme, reduisez Ie
volume. Le fonctionnement pro-
longe
ou n~petitif de votre enceinte
avec
un signal pravenant d'un
amplificateur en distorsion peut
entralner des endommagements
non couverts par la garantie,
Si Ie service semble necessaire
Contactez d'abord Ie distributeur
aupres duquel vous avez acquis les
enceintes.
Si cela est impossible,
contaetez:
Boston Acoustics, Inc.
Attn: Parts
and Service
300 Jubilee Drive
Peabody,
MA 01960 Etats-Unis
Ou contactez-nous par courrier
electronique a
[email protected]
Nous vous n'pondrons rapide-
ment pour vous dire quai faire. S'il
est necessaire de renvoyer votre
enceinte al'usine, veuillez prepayer
les frais de port. Apres la repara-
tion,
nous vous Ie renverrons, avec,
pour les Etats-Unis et Canada, les
frais de
port prepayes.
H6rpegel/Power Handling
Die Angaben hinsichtlich der
Leistungsdaten des Lautsprechers
setzen voraus, dass Sie den
Lautsprecher so einsetzen werden,
dass keine Verzerrungen auftreten.
Sogar unsere
robusten Lautsprecher
konnen durch einen verzerrenden
Verstarker Schaden davontragen.
Horen Sie einen kratzenden,
graben Sound, verringem Sie die
Lautstarke.
Wenn Sie Ihre Laut-
sprecher iiber einen langeren
Zeitraum hinweg oder wiederholt
dieser 'Oberlastung aussetzen, kon-
nen sie beschadigt werden. SoIche
Schaden
sind durch die IIersteUer-
garantie nicht abgedeckt.
Wenn Sie den technischen
Servicedienst in Anspruch
nehmen mochten
Nehmen Sie zunachst Kontakt
mit dem Handler auf. bei dem Sie
den Lautsprecher gekauft haben.
Sollte das nicht moglich sein,
schreiben Sie an:
Boston Acoustics, Inc.
Attn: Parts
and Service
300 Jubilee Drive
Peabody,
MA 01960 USA
Oder nehmen Sie mit uns Kontakt
per E-Mail auf,
unter der Adresse:
[email protected]
Wir werden Ihnen umgehend
mitteilen, welche Magnahmen zu
treffen sind. SoUte es erforderlich
sein,
den Subwoofer an das Werk
einzusenden,
senden Sie ihn bitte
portofrei ein. Nach der Reparatur
werden wir den Lautsprecher
zuriickschicken, portofrei in den
USA und Canada.
-14 -

Boston
Boston Acoustics
300 Jubilee Drive
Peabody, MA 01960 USA
978.538.5000
bostonacoustics.com
DCD, Designer, and Hidden Theater are trademarks and VR, Boston, Boston
Acoustics,
the Boston Acoustics logo, DSi, Kortec, and VR are registered trademarks
of Boston Acoustics, Inc. Specifications are subject to change without notice.
©2003 Boston Acoustics, Inc. 042-001756-1

Grille Painting and Scrim Precautions
Decorative Scrim
• A decorative fabric scrim is attached to the grille of your speakers.
• A wax paper sheet is used to protect the scrim during shipping.
•Please remove
the wax paper sheet before installing the grille in
your speaker.
Painting Your Speaker Grille
• The scrim must be removed prior to painting the grilles.
•Use
the wax paper to store the scrim during painting
land keep
the
scrim clean and dry.·
• The scrim is attached to the grille with pressure sensitive adhesive.
•
When reinstalling the scrimluse the wax paper (shiny side towards
the scrim) to press firmly and evenly over the entire surface
of the scrim.
Please refer
to the manual for more information
on using the paint shield.
©2002 Boston AcousticstInc. All rights reserved.
Specifications
subject to change without notice.
042-001543-0
Boston
Boston Acoustics
wax paper
---+-Ii--- decorative
scrim
Boston Acoustics, Inc.
300 Jubilee Drive
Peabody,
MA 01960 U.S.A.
978.538.5000
www.bostonacoustics.com

B05TON SOU ND™
All Boston systems have one thing in common: the Boston Sound. In the simplest of terms, this means that all Boston systems-from
our largest and most powerful home theater to our multimedia speaker systems-speak in the same "voice." The hallmark of
the Boston Sound is apure, neutral tonal balance from one end of the sonic spectrum to the other. Another way of saying this is that
highs, mids, and lows all play
in perfect balance. The result: Whether you are listening to music or movies, you hear exactly what the
original artist had intended. Alive trumpet sounds like alive trumpet.
An opera sounds like an opera. An explosive special effect in a
movie has all the power and impact
in your home that it had in the movie theater. You get the idea: The Boston Sound is as close to
reality as you can get.
