BRÄHLERICS PSU01SL Use and maintenance manual

BRÄHLERICS REV 1.1
BDO\...\BHDE-PSU01SL.cdr
MSC/KL/070117

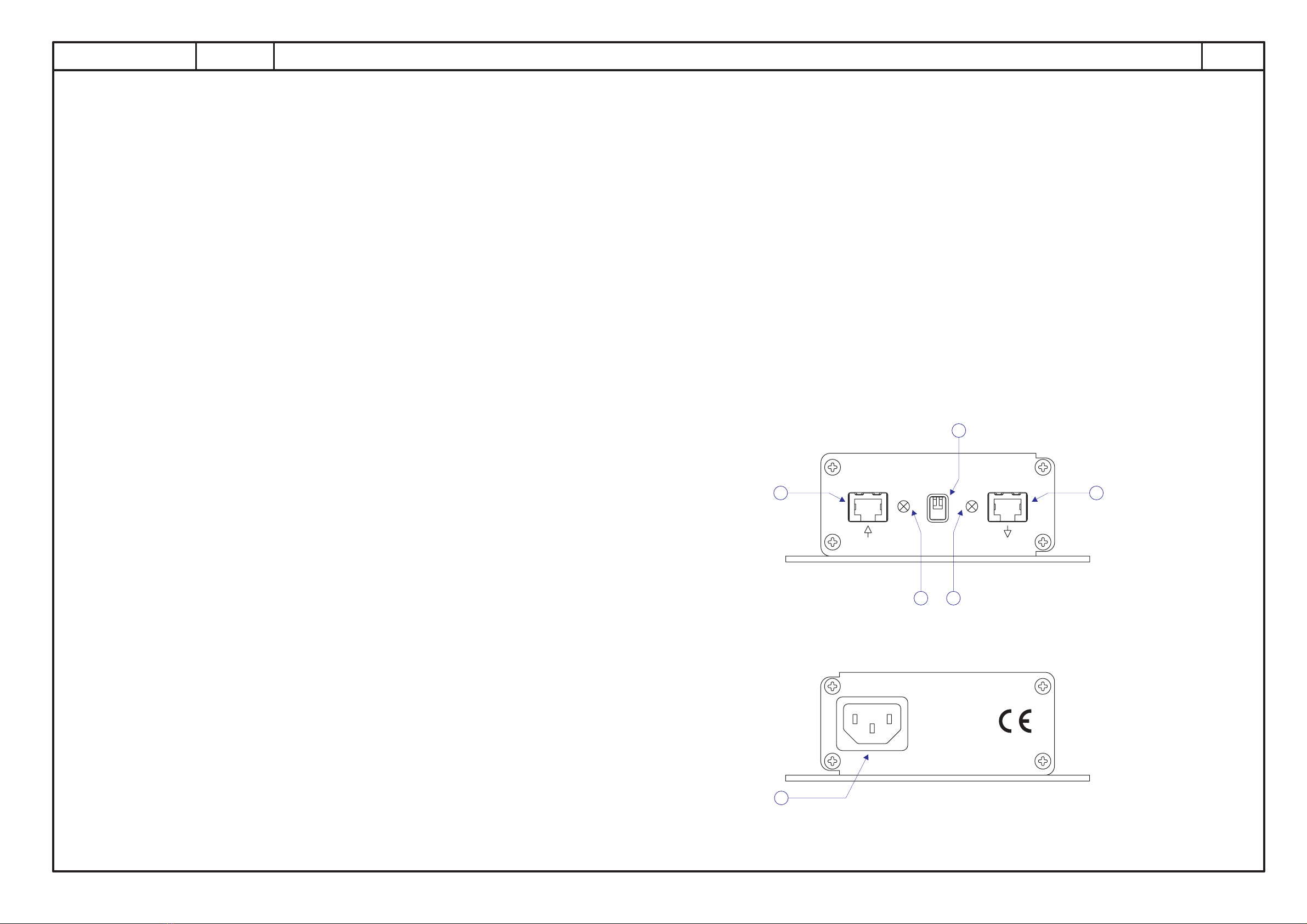

05.4210 PSU01SL Additional Power Supply - User controls, indications and connections
1 2
PSU01SL
CDSVAN
SHORT
PREVIOUS NEXT
FAILUREFAILURE
POWER 48V
LONG
90V-250V/50Hz-60Hz
General information
The PSU01SL (Slave) is a mobile Additional Power Supply Unit for 8, 16 and 32
channel systems to use within the CDSVAN conference system for power supply and
data refresh.
The unit is additionally used with the power supplies PSU04 or PSU01MA to increase
the number of the delegate or interpreter units in one line.
The maximum number of units which can be powered at the output of the PSU01SL
depends on the necessary cable length within the customer specified system. For
standard applications up to 18 units are possible.
The output of the PSU01SL is electronically short-circuit protected. In case of a short-
circuit the output will be automatically switched off which is indicated by a red LED on
the front panel. When the short-circuit has been removed the output will be
automatically activated again.
CDSVAN
Attention: The failure can not be removed by switching on and off (plug and unplug)
the PSU! This could damage the output line.
1. PREVIOUS (RJ45-socket)
5. NEXT (RJ45-socket)
for the connection of previous units with CAT5 cable,
remote power-up: (24 ... 48)VDC
for the connection of next units with CAT5 cable,
48VDC / 1.0A nominal
for mains power connection with the enclosed mains
connection cable.
Mains power in: (90 ... 250)VDC, (50 ... 60)Hz
Power Consumption: 60VA max
2. Short-circuit indication (Red LED)
3. DIP-Switch
4. Output indication (Green LED)
6. Inlet connector for non-heating apparatus
f
Short-circuit protection:
Short-circuit < 2s: Current limit to 1.2A max.
Short-circuit > 2s: Output switched OFF
Output switched ON after 65s cycle time, if the
short-circuit has been removed
for the adjustment of different cable lengths
for +48VDC output indication
or power failure indication (short-circuit)
Please use the following settings:
Short cables (<20m) at PREVIOUS/NEXT:
switch 1/2 to “SHORT”
Long cables (>20m) at PREVIOUS/NEXT:
switch 1/2 to “LONG”
2
3
1
4
6
5
Set-up information
P
The PSU01SL switches itself on if a previous unit is connected to the input.
This operation mode is indicated by a green LED on the front panel.
lease connect the necessary cables and proceed with the DIP-switch
settings regarding to your specific system.
In case of a short-circuit, the corresponding red indication LED “POWER
FAILURE”on the front panel will light up. (See “Short-circuit protection”)
BRÄHLERICS

BRÄHLERICS REV 1.1
BDO\...\BHDE-PSU01SL.cdr
MSC/KL/070117
05.4210 PSU01SL Zusatznetzteil - Bedienelemente, Anzeigen und Anschlüsse
1 2
PSU01SL
CDSVAN
SHORT
PREVIOUS NEXT
FAILUREFAILURE
POWER 48V
LONG
90V-250V/50Hz-60Hz
Allgemeine Informationen
Der Ausgang des PSU01SL ist kurzschlussgeschützt. Im Falle eines Kurzschlusses wird die
Einheit automatisch abgeschaltet.
Dieser Zustand wird durch eine rote LED auf der Vorderseite angezeigt.
Wenn der Kurzschluß beseitigt wurde, wird der Ausgang automatisch wieder aktiviert.
Das Zusatznetzteil PSU01SL (Slave) ist ein mobiles Netzteil für 8, 16 und 32 Kanal-
Systeme, das im CDSVAN Konferenzsystem zur Bereitstellung der Betriebsspannung und
Aufbereitung der Daten zum Einsatz kommt.
Das Gerät wird zusätzlich zu den CDSVAN Netzteilen PSU04 oder PSU01MA
eingesetzt,um die Anzahl der anschließbaren Delegierten- oder Dolmetscherpulte zu
erhöhen.
Die maximal am Ausgang von PSU01SL anschließbare Anzahl von Teilnehmereinheiten
hängt von den erforderlichen Kabellängen innerhalb des Kundensystems ab. Bei
Standardanwendungen kann von maximal 18 Einheiten ausgegangen werden.
Zur Beachtung: Ein Kurzschluss kann nicht durch wiederholtes Ein- und Ausschalten
(Stecker ziehen) der PSU behoben werden. Dabei kann die Endstufe Schaden nehmen.
1. PREVIOUS (RJ45-Buchse)
5. NEXT (RJ45-Buchse)
für den Anschluss des vorherigen Pultes mit
CAT5-Kabel, Fernzuschaltung: (24 ... 48)VDC
für den Anschluss des nächsten Gerätes mit
CAT5-Kabel,
48VDC / 1.0A nominal
für den Netzanschluss mit dem mitgelieferten
Netzanschlusskabel.
Eingangsspannung: (90 ... 250)VDC, (50 ... 60)Hz
Leistungsaufnahme: 60VA max
2. Kurzschlußanzeige (Rote LED)
3. DIP-Schalter
4. Ausgangsanzeige (Grüne LED)
6. Kaltgeräte Anschlussbuchse
zur Fehlerstromanzeige (Kurzschluß)
Kurzschluß
Kurzschluß
Kurzschluß
Bitte verwenden Sie folgende Einstellungen:
Kurze Kabel (<20m) an PREVIOUS/NEXT:
Schalter 1/2 auf “SHORT”
Lange Kabel (>20m) an PREVIOUS/NEXT:
Schalter 1/2 auf “LONG”
Kurzschluß-Schutz:
< 2s: Strombegrenzung 1.2A max.
> 2s: Ausgang wird abgeschaltet
Ausgang wird wieder eingeschaltet nach 65s
Zykluszeit, falls der beseitigt wurde.
zur Anpassung unterschiedlicher Kabellängen
zeigt den Ausgang von +48VDC an
2
3
1
4
6
5
Inbetriebnahme Information
Schließen Sie zuerst die notwendigen Kabel an. Nehmen Sie dann die DIP-
Schalter Einstellungen passend zu Ihrem System vor. (Siehe DIP-Schalter)
Kurzschluß-Schutz
Das PSU01SL schaltet sich selbsttätig ein, sobald ein Gerät an die Buchse
“PREVIOUS” angeschlossen wird . Dies wird angezeigt, durch die grüne
LED . (Siehe Ausgangsanzeige)
auf der Gerätevorderseite
Im Falle eines Kurzschlusses leuchtet die rote Kontroll-LED “POWER
FAILURE” auf der Gerätevorderseite. (Siehe “ ”)
