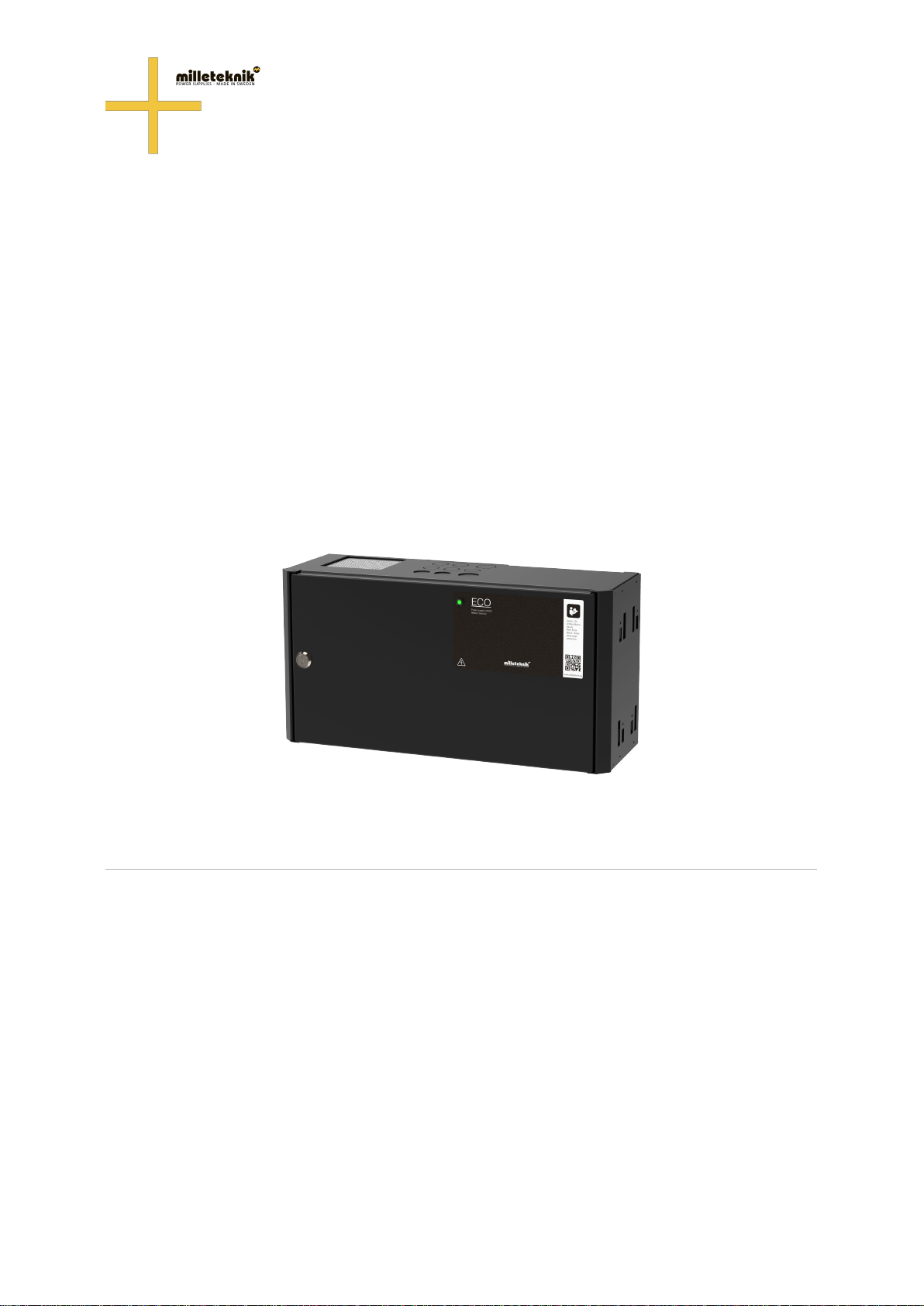

milleteknik ECO 12V 10A FLX S User manual

ECO
ECO 12V 10A FLX S, ECO 24V 5A FLX S och ECO 24V 10A FLX S
SV
EN
NO
FI

350-167
Publiceringsdatum 2023-10-25
Copyright © 2021 Milleteknik AB
CEO3-ECO

Innehållsförteckning
1. Om ........................................................................................................................................... 4
1.1. Namn, artikelnummer och e-nummer ................................................................................ 4
1.2. Revisioner och om detta dokuments utgåva ...................................................................... 4
2. Komponentöversikt ..................................................................................................................... 5
2.1. Komponentöversikt ECO FLX S ....................................................................................... 5
3. Kapsling .................................................................................................................................... 5
3.1. Konsol ............................................................................................................................ 5
3.2. Skjut fast konsoler ........................................................................................................... 6
3.3. Montering ....................................................................................................................... 7
4. Batterier - placering och inkoppling .............................................................................................. 7
4.1. Inkoppling av batterier, 12 V ............................................................................................. 7
4.2. Inkoppling av batterier ..................................................................................................... 7
4.3. Schema - Inkoppling av batterier, 24 V .............................................................................. 8
5. CEO3-ECO ............................................................................................................................... 8
5.1. Moderkort beskrivning ..................................................................................................... 8
5.1.1. Anslut i denna ordning .......................................................................................... 8
5.1.2. Anslut larm ........................................................................................................... 9
5.1.3. Anslut last ............................................................................................................ 9
5.1.4. Anslut elnät till moderkort med plint ..................................................................... 10
5.1.5. Styr larmgräns .................................................................................................... 10
5.1.6. Säkringar ........................................................................................................... 11
6. Driftsättning - hur enheten skall startas ...................................................................................... 11
7. Larm som visas på skåplucka / indikeringsdiod .......................................................................... 11
8. Produktblad - Tekniska data ...................................................................................................... 13
8.1. Produktblad / tekniska data ............................................................................................ 13
8.1.1. Tekniska specifikationer ...................................................................................... 13
8.1.2. Namn, artikelnummer och e-nummer ................................................................... 13
8.1.3. Om .................................................................................................................... 13
8.1.4. Användningsområde ........................................................................................... 14
8.1.5. Larm .................................................................................................................. 14
8.1.6. Fast installation .................................................................................................. 14
8.1.7. Test av batteribackup innan installation av 230 V .................................................. 14
8.2. Regelverk och certifieringar ........................................................................................... 14
8.2.1. Krav som produkten uppfyller .............................................................................. 14
8.3. Förväntad drifttid vid strömavbrott (nya batterier) ............................................................. 14
8.4. Kretskort - Tekniska data ............................................................................................... 15
8.4.1. Tekniska data, moderkort: CEO3 ......................................................................... 15
Styr larmgräns med JU2 ....................................................................................... 15
Styr larmgräns ............................................................................................. 15
Säkringar ............................................................................................................ 15
8.5. Nätaggregat .................................................................................................................. 16
8.5.1. Nätaggregat - Tekniska Data LRS-150-12 ............................................................ 16
8.5.2. Nätaggregat - Tekniska Data LRS-150-24 ............................................................ 16
8.5.3. Nätaggregat - Tekniska Data RSP-320-24 ............................................................ 17
8.6. Tekniska data kapsling ................................................................................................... 17
8.6.1. Kapslingar - Tekniska Data FLX S ........................................................................ 17
8.7. Länk till senaste informationen ....................................................................................... 18
8.8. Garanti, support, tillverkningsland och ursprungsland ...................................................... 18
8.8.1. Garanti .............................................................................................................. 18
8.8.2. CE-märkning ...................................................................................................... 18
8.8.3. Support .............................................................................................................. 18
Reservdelar ......................................................................................................... 19
Support efter garantitiden ..................................................................................... 19
3
SV

Frågor om produkters prestanda? ......................................................................... 19
8.8.4. Kontakta oss ...................................................................................................... 19
8.8.5. Tillverkningsland ................................................................................................. 19
8.8.6. Tillverkare .......................................................................................................... 19
8.9. Batterier ....................................................................................................................... 19
8.9.1. Batterier ingår ej ................................................................................................. 19
8.9.2. 7,2 Ah, 12 V AGM-batteri .................................................................................... 19
8.9.3. 14 Ah, 12 V AGM-batteri ..................................................................................... 20
8.9.4. Reservdrifttider - översikt .................................................................................... 20
9. FAQ ECO ................................................................................................................................ 21
10. Underhåll ............................................................................................................................... 22
10.1. Batteribyte .................................................................................................................. 22
10.2. Underhållsschema batterier och batteribackup .............................................................. 22
11. Adress och kontaktuppgifter .................................................................................................... 23
1. OM
ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och
rökluckor. Batteribackuperna har kontrollerad laddning* (controlled charging).
*Kontrollerad laddning (controlled charging) förhindrar att batterier överladdas vilket förlänger dess
livslängd betydligt.
OBS!
Enhet skall installeras på vägg, inomhus.
Temperaturen skall vara 15 - 30 °C.
Nätspänning skall vara bortkopplad under installation.
Endast personer med behörighet bör installera och underhålla.
1.1. Namn, artikelnummer och e-nummer
Namn Artikelnummer E-nummer
ECO 12V 10A FLX S FS01C10212P100 52 136 44
ECO 24V 5A FLX S FS01C10224P050 52 136 45
ECO 24V 10A FLX S FS01C10224P100 52 136 46
1.2. Revisioner och om detta dokuments utgåva
Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se.
Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande.
Bruksanvisning i originalspråk: Svenska.
4
SV

Bruksanvisning, tekniska data och översättningar av desamma kan innehålla fel. Det är alltid installatö-
rens ansvar att installera produkten på ett säkert sätt.
2. KOMPONENTÖVERSIKT
2.1. Komponentöversikt ECO FLX S
Tabell 1. Komponentöversikt
Bokstav Förklaring
A Skåp i svart pulverlackad plåt.
B Nätaggregat, plats och typ varierar med konfiguration.
C Moderkort.
D Kabelgenomföringar.
E Plats för batterier.
3. KAPSLING
3.1. Konsol
Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna sitta bakåt, mot
vägg. Vid montering i 19” rack skall konsolen sitta i framkant på enheten.
5
SV

Nr Förklaring
1 Gem i konsol som säkrar konsolen till kapslingen.
2 Hål för skruv - kan användas för att säkra konsolen i kapslingen.
3 Konsolen skruvas fast i vägg eller 19" rack.
3.2. Skjut fast konsoler
Enheten kan monteras i 19” rack eller på vägg. Medföljande konsoler kan fästas på två sätt: Vid
montering på vägg skall konsolerna sitta bakåt, mot vägg. Vid montering i 19” rack skall konsolens sitta
i framkant på enheten.
Figur 1. Montera konsoler på FLX S kapsling
Vänster konsol: vänd mot framsidan för montering i 19" rack.
Höger konsol vända mot baksidan för montering på vägg.
VIKTIGT
Lämna 100 mm fritt kring luftgaller.
6
SV

3.3. Montering
Använd lämplig skruv för montering på vägg eller i 19" rack. Skruv för montering på vägg eller i rack
ingår ej.
4. BATTERIER - PLACERING OCH INKOPPLING
4.1. Inkoppling av batterier, 12 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall
kopplas.
1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
2. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
• Bryt, om möjligt, nätspänning vid batteribyte.
4.2. Inkoppling av batterier
Figur 2. Moderkort kan skilja sig beroende på konfiguration men inkoppling av batterier sker på samma sätt.
Notera att kort (4) skiljer sig från olika konfigurationer.
7
SV

Nr Förklaring
1 Moderkort, varierar med konfiguration.
2 Batterikablar sitter på moderkort.
3 Pluspol för batterikabel från 2.
4 Minuspol kopplas till 5, batterisäkring.
5 Batterisäkring.
6 Pluspol kopplas till 5, batterisäkring.
7 Minuspol för batterikabel från 2.
4.3. Schema - Inkoppling av batterier, 24 V
Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall
kopplas.
1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan.
2. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus.
• Bryt, om möjligt, nätspänning vid inkoppling och batteribyte.
Figur 3. Kopplingsschema för batterier i batteribackup
Anslut batterikablage på rätt poler. Vid felkoppling kan utrustning skadas.
5. CEO3-ECO

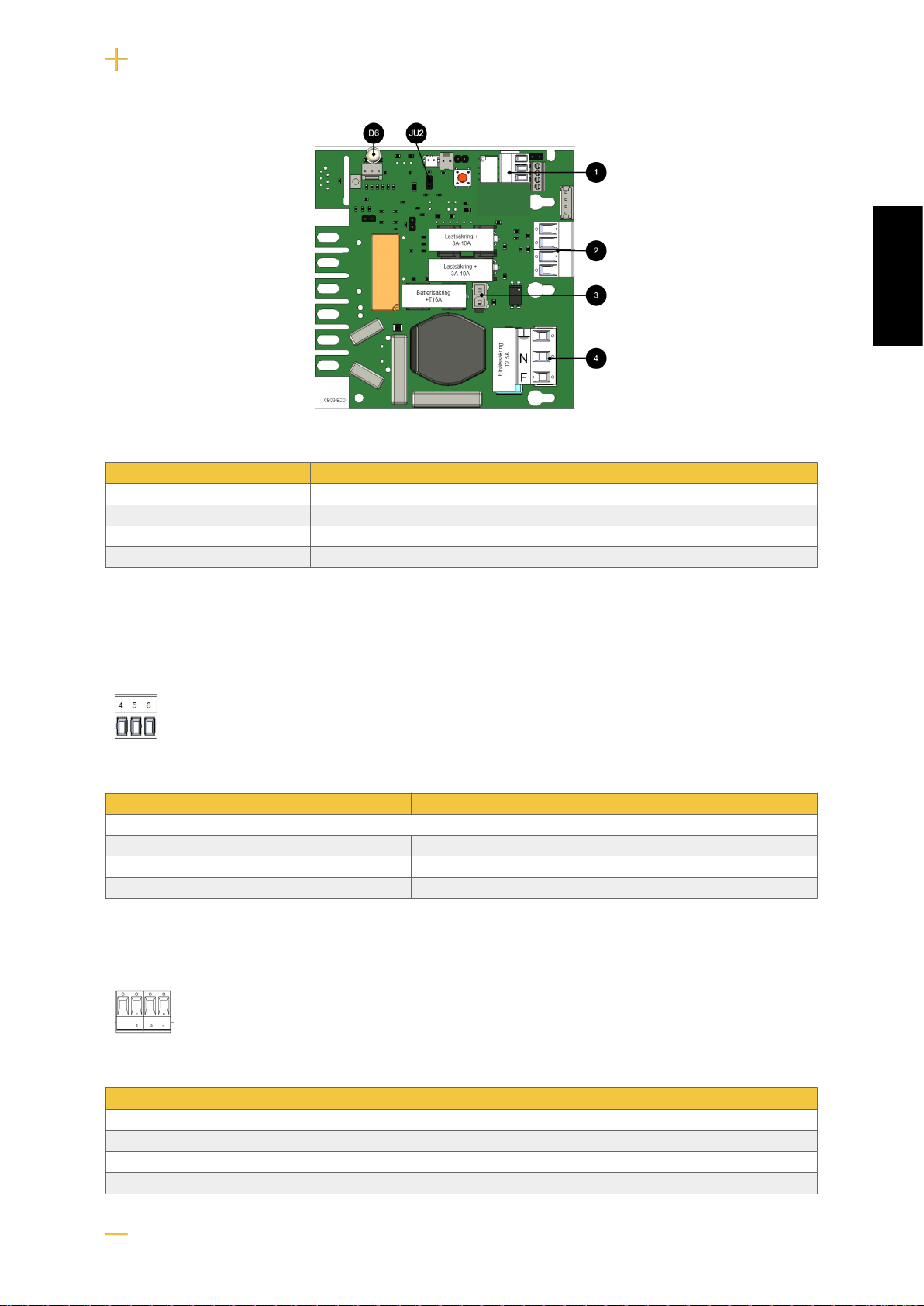

5.1. Moderkort beskrivning
5.1.1. Anslut i denna ordning
För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till
moderkort ske i denna ordning.
8
SV

Tabell 2. Anslut i denna ordningen
Nr Förklaring
1 Anslut larm.
2 Anslut last.
3 Anslut batterier
4 Anslut elnät.
5.1.2. Anslut larm
Anslut larm på plint P3.
Tabell 3. Anslut larm P3
P3:4-6 Förklaring
Summalarm
P3:4 NC
P3:5 Com
P3:6 NO
5.1.3. Anslut last
Tabell 4. Lastanslutningar
Nummer på kretskort Förklaring
P2:1 Anslutning för last 1 +.
P2:2 Anslutning för last 1 -.
P2:3 Anslutning för last 2 +.
P2:4 Anslutning för last 2 -.
9
SV

MAXSTRÖM
Maxström får ej överskridas. Maxström står angiven på märkskylt på enheten.
FARA
Nätspänning skall vara frånkopplad vid arbete med skalade kablar. Det är installatö-
rens ansvar att tillse att korrekt kompetens finns för inkoppling av 230 V till enheten.
Maximal kabelarea är 4 mm2
5.1.4. Anslut elnät till moderkort med plint
För elnätskablage genom kabelgenomföringen på skåpet.
Säkra F och N med buntband.
Elnätskablage skall hållas åtskilt annat kablage för att undvika EMC-störningar.
Figur 4. Anslut elnät på moderkort
Anslut elnätskablage på plint innan den sätts tillbaka på moderkort. Säkra F och N med buntband.
Tabell 5. Anslutningar elnät
Bokstav Förklaring
F Fas
N Noll
PE Skyddsjord
ANSLUTNING ELNÄT 230 V AC PÅ KRETSKORT
Kontrollera så att markeringen på kretskortet stämmer överens med kabelordningen på
plinten.
5.1.5. Styr larmgräns
Larm för låg batterispänning i batteridrift kan styras.
Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
10
SV

Tabell 6. Larmgränser
Larmgräns vid låg batterispänning 12 V 24 V
JU2 med bygel* 12,0 V 24,0 V
JU2 utan bygel 13,2 V 26,5 V
*Enheten levereras med bygel på JU2
5.1.6. Säkringar
Enhet Säkring Typ Förklaring
Samtliga F1 T2,5A Elnätssäkring
ECO 24V 5A FLX S F2, F6 T5A Lastsäkring +
ECO 12V 10A FLX S ECO 24V 10A FLX S F2, F6 T10A Lastsäkring +
Samtliga F7 T16A Batterisäkring
VARNING FÖR BYTE AV SÄKRINGAR (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med.
Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och
brand. Det går inte att byta säkring till en större för att öka strömuttag.
6. DRIFTSÄTTNING - HUR ENHETEN SKALL STARTAS
Tabell 7. Driftsättning - ordningen
Steg Förklaring
1 Koppla in batterier.
2 Anslut kablar från moderkort till batteripoler.
3 Anslut säkringshållare med säkring mellan batterier.
4 Koppla in last, larm och andra anslutningar.
5 Koppla in elnät. Skruva fast elnätskabel i plint och sätt fast plint på moderkort.
6 Slå till nätspänning.
Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se
frontpanel / skåplucka, för övriga statusindikationer.
Det kan ta upp till 72 timmar innan batterier är fullt laddade.
7. LARM SOM VISAS PÅ SKÅPLUCKA / INDIKERING-
SDIOD
I normalläge visar indikeringsdioden ett fast grönt sken.
11
SV

Indikeringsdioden visar Förklaring
Fast grönt sken Normaldrift.
Fast rött sken Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.
Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskydd trätt i kraft.
12
SV

8. PRODUKTBLAD - TEKNISKA DATA
8.1. Produktblad / tekniska data
Figur 5. ECO FLX S
ECO FLX S finns för montering på vägg eller i 19" rack.
8.1.1. Tekniska specifikationer
Dessa tekniska specifikationer kan ändras utan föregående meddelande.
8.1.2. Namn, artikelnummer och e-nummer
Namn Artikelnummer E-nummer
ECO 12V 10A FLX S FS01C10212P100 52 136 44
ECO 24V 5A FLX S FS01C10224P050 52 136 45
ECO 24V 10A FLX S FS01C10224P100 52 136 46
8.1.3. Om
ECO-serien är driftsäkra och mindre batteribackuper för användning till passersystem, låssystem och
rökluckor. Batteribackuperna har kontrollerad laddning* (controlled charging).
13
SV

*Kontrollerad laddning (controlled charging) förhindrar att batterier överladdas vilket förlänger dess
livslängd betydligt.
• För AGM-batterier.
• Går att testa i batteridrift.
• Har kontrollerad laddning för bättre driftekonomi.
8.1.4. Användningsområde
ECO strömförsörjer passersystem, låssystem eller rökluckor och andra säkerhetsprodukter i en fastig-
het som drivs av 12 V DC eller 24 V DC. Likriktaren i strömförsörjningen omvandlar 230 V DC ner till
12 V DC eller 24 V DC. Batterier driver, exempelvis passersystemet, vidare när elnätet går ner. Lång
livslängd, energieffektiv och support finns tillgänglig om något skulle krångla, nu eller om 10 år.
8.1.5. Larm
Enheten larmar för:
Underspänning/låg batterispänning.
8.1.6. Fast installation
Produkten är avsedd för fast installation. Installation skall utföras av behörig installatör.
8.1.7. Test av batteribackup innan installation av 230 V
Test, ”cold start” betyder att batteribackupen kan driftsättas med endast batterierna anslutna utan att
batteribackupen är ansluten till 230 V. Detta är praktiskt om montören ej är behörig elektriker men ändå
vill kunna prova systemet.
8.2. Regelverk och certifieringar
8.2.1. Krav som produkten uppfyller
EMC: EMC Direktivet 2014/30EU
El: Lågspänningsdirektivet: 2014/35/EU
CE: CE direktivet enligt:765/2008
8.3. Förväntad drifttid vid strömavbrott (nya batterier)
Systems-
pänning Antal batteri-
er
Batteri-
typ Last: 0,5 A Last: 1 ALast: 2 ALast: 4 ALast: 6 ALast: 8 A
12 V 2 st. 7,2 Ah 24 h 12 h 5 h 2 h 1 h 30 min.
14
SV

Systems-
pänning Antal batteri-
er
Batteri-
typ Last: 0,5 A Last: 1 ALast: 2 ALast: 4 ALast: 6 ALast: 8 A
12 V 2 st. 14 Ah 48 h 24 h 10 h 4 h 2 h 1,5 h
24 V 2 st. 7,2 Ah 12 h 5 h 2 h 1 h 30 min. 15 min.
24 V 2 st. 14 Ah 24 h 12 h 5 h 2 h 1 h 45 min.
8.4. Kretskort - Tekniska data
8.4.1. Tekniska data, moderkort: CEO3
Tabell 8. Styrkort, batteribackup
Info Förklaring
Artikelbenämning CEO3-ECO
Produktbeskrivning CEO 3 är nästa generations kretskort för enklare batteribackuper. Avancerade funktioner som tidigare inte
var möjliga i enklare batteribackuper är nu tillgängliga som standardutförande. CEO 3 är ett driftsäkert
hjärta i enklare batteribackuper med färre komponenter än tidigare vilket minskar miljöpåverkan.
Mått 120 x 55 mm x 52 mm
Egenförbrukning 50 mA
Säkringar Se tabell: Säkringar.
Utgångar Utgång: två lastutgångar som är prioriterade lastutgångar (= alltid spänning).
Avsäkring Lastutgång: + avsäkrad, se tabell
Maxlast Maxlast är 10 A per lastutgång (T2A sitter monterat från fabrik) och kortets totala last får ej överstiga 16 A.
Larmutgängar en
Larm Underspänning, lyser rött vid nätavbrott tills dess att batterispänning sjunker under larmgräns.
Larm via Larm på potentialfri reläkontakt. Potentialfri växling. Slutning CO/NO.
Indikering Lysdiod som visar driftstatus, larm och fel.
STYR LARMGRÄNS MED JU2
STYR LARMGRÄNS
Larm för låg batterispänning i batteridrift kan styras.
Larmgränsen styrs genom att ta bort eller skapa slutning på JU2.
Larm ges när batterispänningen i batteridrift sjunker under gränsen.
Tabell 9. Larmgränser
Larmgräns vid låg batterispänning 12 V 24 V
JU2 med bygel* 12,0 V 24,0 V
JU2 utan bygel 13,2 V 26,5 V
*Enheten levereras med bygel på JU2
SÄKRINGAR
Enhet Säkring Typ Förklaring
Samtliga F1 T2,5A Elnätssäkring
ECO 24V 5A FLX S F2, F6 T5A Lastsäkring +
ECO 12V 10A FLX S ECO 24V 10A FLX S F2, F6 T10A Lastsäkring +
Samtliga F7 T16A Batterisäkring
15
SV

VARNING FÖR BYTE AV SÄKRINGAR (A)
Skaderisk föreligger om säkring byts till en större än vad enheten levereras med.
Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och
brand. Det går inte att byta säkring till en större för att öka strömuttag.
8.5. Nätaggregat
8.5.1. Nätaggregat - Tekniska Data LRS-150-12
Sitter i:
ECO 12V 10A FLX S
Info Förklaring
Utspänning 13,6 V
Utström 0 A - 12,5 A
Utspänning, ripple 150 mVp-p
Överspänning 13,8 V - 16,2 V
Utspänning återuppladdning, ripple/strömbegränsning Mindre än 0,6 Vp-p
Verkningsgrad 87,5 %
Strömbegränsning 110 % - 140 %
Konstantspänning +/- 0,5 %
Reglernoggrannhet * / - 1,0 %
Ingångsström (230 V) 1,7 A
Nätspänningsfrekvens 47 Hz- 63 Hz
Nätspänning 230 V AC - 240 V AC
Märkeffekt 150 W
Temperaturområde -30°C - +70°C
Luftfuktighetsområde 20 % - 90 % RH icke kondenserade
Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte
av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än
support/anvisat från support) som ej är korrekt kalibrerat används.
8.5.2. Nätaggregat - Tekniska Data LRS-150-24
Sitter i:
ECO 24V 5A FLX S
Info Förklaring
Utspänning 27,3 V
Utström: 0 A - 6,5 A
Utspänning, ripple 200 mVp-p
Överspänning 28,8 V - 33,6 V
Utspänning återuppladdning, ripple/strömbegränsning Mindre än 0,6 Vp-p
Verkningsgrad 89 %
Strömbegränsning 110 % - 140 %
16
SV

Info Förklaring
Konstantspänning +/- 0,5 %
Reglernoggrannhet + / - 1,0 %
Ingångsström (230 V) 1,7 A
Nätspänningsfrekvens 47 Hz- 63 Hz
Nätspänning 230 V AC - 240 V AC
Märkeffekt 156 W
Temperaturområde -30°C - +70°C
Luftfuktighetsområde 20 % - 90 % RH icke kondenserade
Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte
av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än
support/anvisat från support) som ej är korrekt kalibrerat används.
8.5.3. Nätaggregat - Tekniska Data RSP-320-24
Sitter i:
ECO 24V 10A FLX S
Info Förklaring
Utspänning 27,3 V
Utström 0 A - 13,4 A
Utspänning, ripple 150 mVp-p
Överspänning 27,6 V - 32,4 V
Utspänning återuppladdning, ripple/strömbegränsning Mindre än 1,2 Vp-p
Verkningsgrad 89 %
Strömbegränsning 105 % - 135 %
Konstantspänning +/- 0,5 %
Reglernoggrannhet +/- 1,0 %
Ingångsström (230 V) 2 A
Nätspänningsfrekvens 47 Hz- 63 Hz
Nätspänning 230 V AC - 240 V AC
Märkeffekt 321,6 W
Temperaturområde -30°C - +70°C
Luftfuktighetsområde 20 % - 90 % RH icke kondenserade
Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. Endast nätaggregat som är anpassade och kalibrerade får användas. Kontakta support vid byte
av nätaggregat. Användning av nätaggregat som kommer från annan källa kan orsaka skador som inte täcks av garantin. Garanti upphävs om nätaggregat (från annan källa än
support/anvisat från support) som ej är korrekt kalibrerat används.
8.6. Tekniska data kapsling
8.6.1. Kapslingar - Tekniska Data FLX S
Info Förklaring
Namn FLX S
Kapslingsklass IP 32
Mått Höjd: 222 mm, bred 437 mm, djup 145 mm
Höjdenheter 5 HE
Montering Vägg eller 19" rack
Omgivningstemperatur +5 °C - +40 °C. För bästa batteri-livslängd: +15 °C till +25 °C.
17
SV

Info Förklaring
Omgivning Miljöklass 1, inomhus. 20% ~ 90% relativ fuktighet
Material Pulverlackerad plåt
Färg Svart
Kabelgenomföringar, antal 4
Batterier som får plats 2 stycken 7,2 Ah.
4 stycken 7,2 Ah.
Fläkt Ja
8.7. Länk till senaste informationen
Produkter är föremål för uppdateringar, du hittar alltid den senaste informationen på www.milleteknik.se.
ECO
8.8. Garanti, support, tillverkningsland och ursprungsland
8.8.1. Garanti
Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Kostnadsfri support under
garantitiden nås på suppor[email protected] eller telefon, [phone]. Ersättning för res- och
eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i
garantin. Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd,
dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik
bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått
ut.
8.8.2. CE-märkning
På varje produkt som sitter en CE-etikett med information om produkten och kontaktuppgifter till tillver-
kare. Saknar du något eller behöver mer information då skall du främst vända dig till återförsäljare som
också skall kunna svara på frågor om garanti och support. Du kan alltid vända dig till tillverkaren om du
har frågor om produktens prestanda.
8.8.3. Support
Behöver du hjälp med installation eller inkoppling?
Du hittar svar på många frågor på: www.milleteknik.se/support
Telefon: [phone], e-post: suppor[email protected].
Support har öppet: måndag-torsdag 08:00-16:00, fredagar 08:00-15:00. Stängt 11:30-13:15.
18
SV

RESERVDELAR
Kontakta support för frågor om reservdelar.
SUPPORT EFTER GARANTITIDEN
Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till
likvärdig produkt kan förekomma om tillverkare bedömer att reparation inte är möjlig. Kostnader för
support tillkommer efter det att garantitiden har gått ut.
FRÅGOR OM PRODUKTERS PRESTANDA?
Telefon till försäljning: 031- 340 02 30, e-post: [email protected]
8.8.4. Kontakta oss
Milleteknik AB
Ögärdesvägen 8 B
433 30 Partille
Sverige
[phone]
www.milleteknik.se
8.8.5. Tillverkningsland
Sverige
8.8.6. Tillverkare
Designad och producerad av Milleteknik AB
8.9. Batterier
8.9.1. Batterier ingår ej
Batterier säljs separat.
8.9.2. 7,2 Ah, 12 V AGM-batteri
Passar i Antal batterier
Batterityp V Ah
Underhållsfritt AGM, blysyra-batteri. 12 V 7,2 Ah
19
SV

Tabell 10. 10+ Design life* batteri
Artikelnummer E-nummer Artikelnamn Terminal Mått. Höjd,
bredd, djup Vikt per styck Fabrikat
MT113-12V07-01 5230536 UPLUS 12V 7,2Ah
10+ Design life bat-
teri
Flatstift 6,3
mm 151 x 65 x 100 mm. 2,4 kg UPLUS
*Design life är hållbarheten i år för ej använt batteri. Omgivningsfaktorer som värme och last påverkar livslängden. Batterier som har en
hållbarhet (+10 Design Life) på 10+ år brukar behöva bytas efter 5-6 år.
8.9.3. 14 Ah, 12 V AGM-batteri
Passar i Antal batterier
Batterityp V Ah
Underhållsfritt AGM, blysyra-batteri. 12 V 14 Ah
Tabell 11. 10+ Design life* batteri
Artikelnummer E-nummer Artikelnamn Terminal Mått. Höjd,
bredd, djup Vikt per styck Fabrikat
MT113-12V14-01 5230537 UPLUS 12V 14Ah
10+ Design life
batteri
Flatstift
6,3 mm 151x98x101 mm 4,2 kg UPLUS
*Design life är hållbarheten i år för ej använt batteri. Omgivningsfaktorer som värme och last påverkar livslängden. Batterier som har en
hållbarhet (+10 Design Life) på 10+ år brukar behöva bytas efter 5-6 år.
8.9.4. Reservdrifttider - översikt
Tabellen visar beräknad och förväntad reservdrifttid vid olika belastningar på batteribackupen.
VIKTIGT
Detta är en vägledning och alla tider är ungefärliga och kan avvika från faktiskt tider.
Last, temperatur och andra faktorer spelar in varför exakt tid ej kan lämnas.
Gäller nya batterier.
Strömstyrka och batterier varierar med konfiguration, kontrollera om konfigurationen
klarar batterier och strömstyrka.
Tabell 12. Reservdrifttider 24 V enheter - utan batteribox
Medelström 7,2 Ah 14 Ah 28 Ah 45 Ah
Belastning Reservdrifttid (ca), minuter
0,5 A 450 820 1650 2350
1 A 260 485 970 1460
2 A 150 280 560 920
4 A 90 165 335 550
6 A 67 125 245 405
20
SV
