Brandt AD1516X Instruction Manual

1

/
2

ÍNDICE ES
1 / A LA ATENCIÓN DEL USUARIO
••Consignas de seguridad ____________________________________ 4
••Conservación del medio ambiente ____________________________ 5
••Descripción del aparato _____________________________________ 6
2 / INSTALACIÓN DEL APARATO
••Utilización en versión evacuación _____________________________ 7
••Utilización en versión reciclaje _______________________________ 7
••Conexión eléctrica _________________________________________ 8
••Montaje de la campana extractora ____________________________ 9

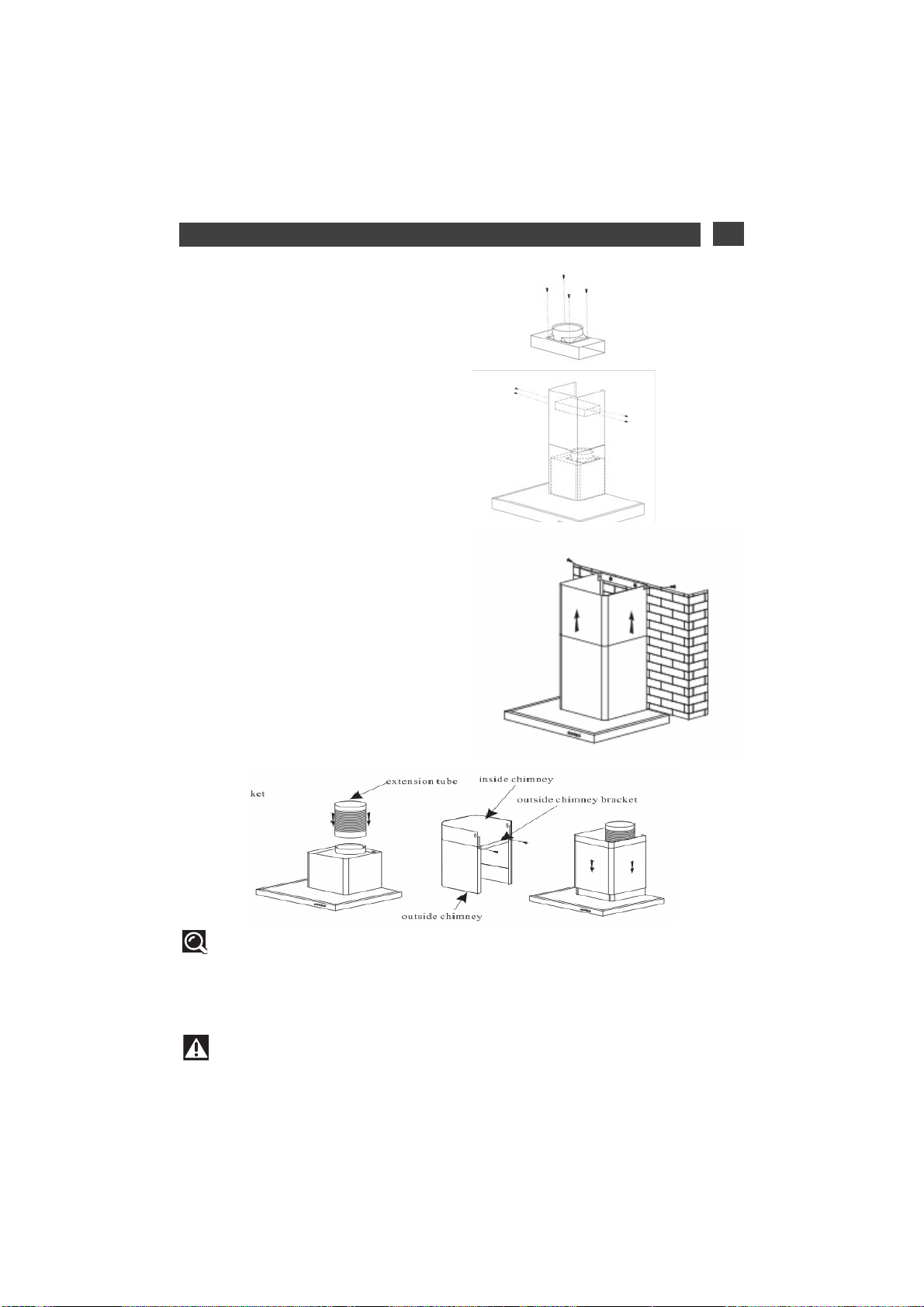

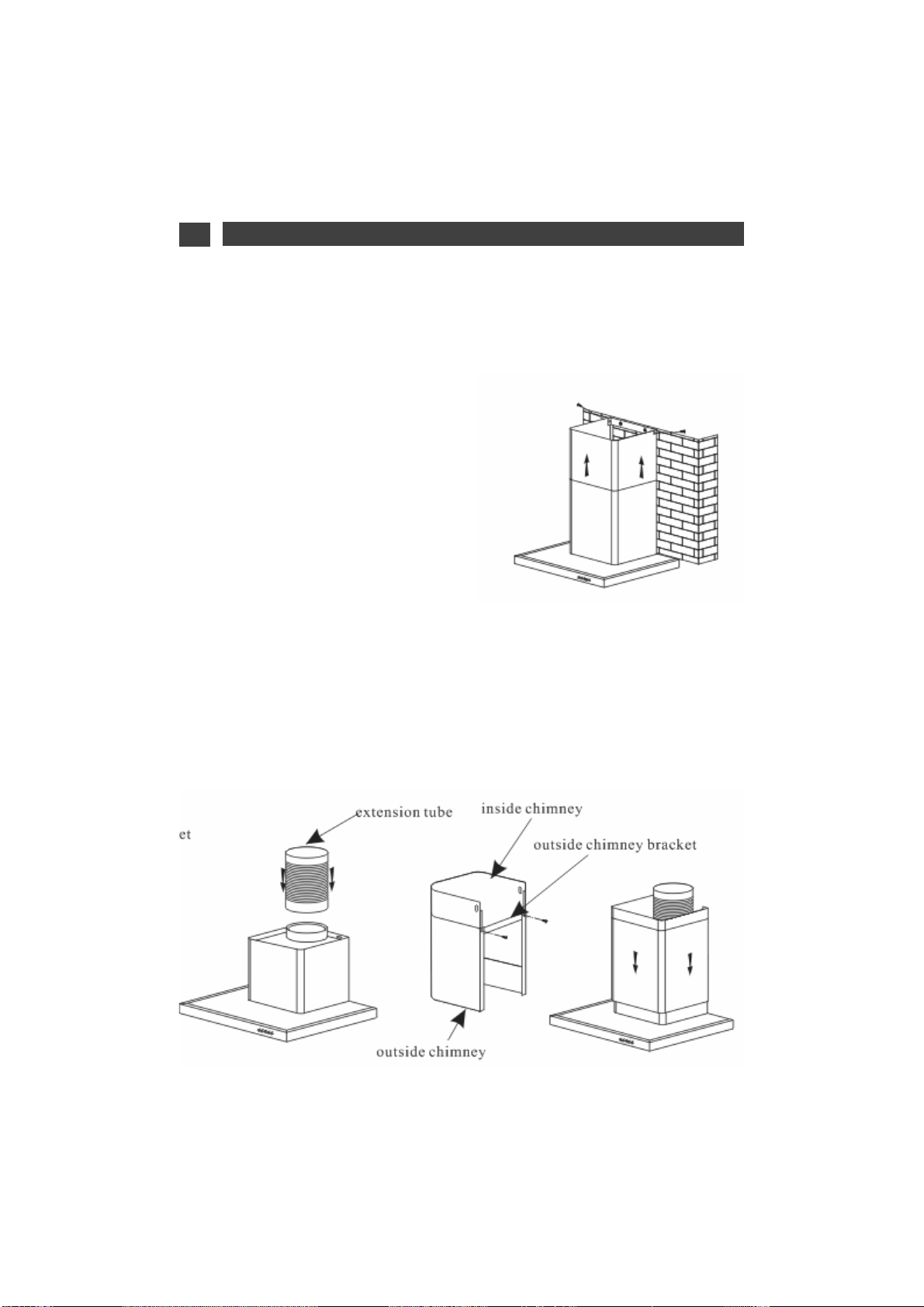

••Montaje de la chimenea
º Evacuación exterior __________________________________ 10
º Reciclaje ___________________________________________ 11
3 / UTILIZACIÓN DEL APARATO
••Descripción de los mandos __________________________________ 12
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO
••Limpieza de los filtros modulares ____________________________ 13
••Cambio del filtro de carbono _________________________________ 13
••Limpieza de la superficie exterior _____________________________ 14

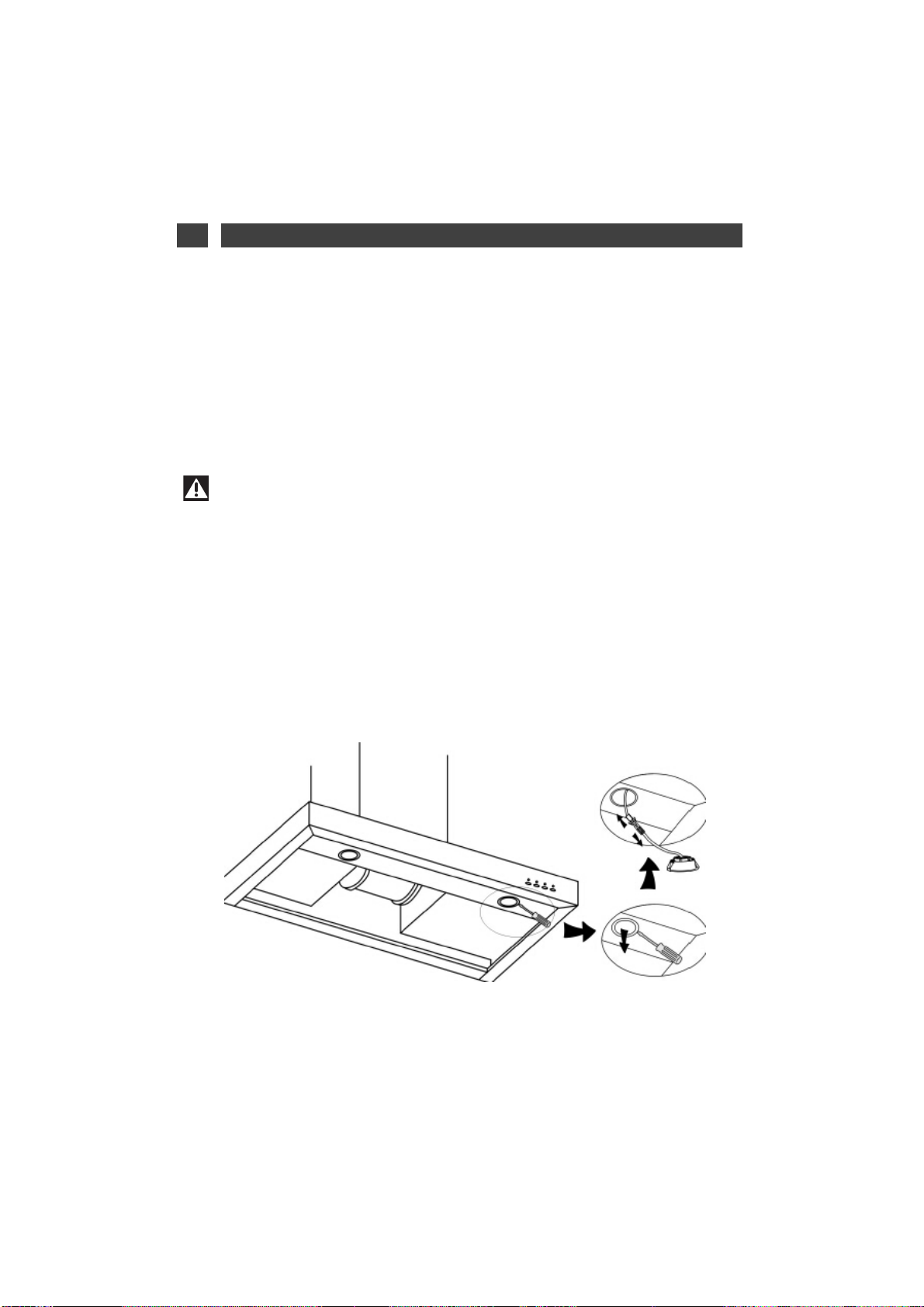

••Cambio de la bombilla ______________________________________ 14
••Mantenimiento del aparato __________________________________ 15
5 / ANOMALÍAS DE FUNCIONAMIENTO _____________________________ 16
6 / SERVICIO TÉCNICO ___________________________________________ 17
4
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
3

Seguridad y precauciones importantes
Este manual también está disponible en el sitio
Internet de la marca Brandt.
Por favor lea estos consejos antes de instalar y
utilizar su aparato. Han sido redactados para su
seguridad y la de los demás. Conserve este
manual de utilización con su aparato. Si el
aparato tuviera que venderse o cederse a otra
persona, cerciórese de que el manual de
utilización lo acompañe.
● Con el objeto de una mejora constante de
nuestros productos, nos reservamos el derecho a
aportar a sus características técnicas,
funcionales o estéticas cualesquiera
modificaciones de sus características vinculadas
a la evolución técnica.
● Con el fin de encontrar fácilmente en el futuro
las referencias de su aparato, le aconsejamos
anotarlos en la página "Servicio Consumidores".
4

Precauciones importantes
Este aparato ha sido diseñado para ser
utilizado por particulares en su lugar de vivienda.
No lo utilice con fines comerciales o industriales o
para otros objetivos distintos a aquellos para los
que ha sido diseñado.
● Este aparato puede ser utilizado por niños de
al menos 8 años y por personas que tengan
capacidades físicas, sensoriales o mentales
reducidas o privadas de experiencia o de
conocimiento, si son correctamente supervisadas
o si se les has proporcionado instrucciones
relativas a la utilización del aparato en total
seguridad y si se han comprendido los riesgos
que se corren. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento por el
usuario no deben ser efectuados por los niños sin
supervisión.
●
● En el momento de la recepción del aparato,
desembálelo o hágalo desembalar
inmediatamente. Verifique su aspecto general.
Realice las eventuales reservas por escrito en la
orden de entrega de la que conserva un ejemplar.
5

● Atención: Las partes accesibles de este
aparato pueden calentarse cuando se utiliza con
aparatos de cocción.
Riesgos eléctricos
Antes de acceder a los bornes de conexión,
deben desconectarse todos los circuitos de
alimentación. Si el cable de alimentación está
dañado, se le debe hacer reemplazar por el
fabricante, su servicio de postventa o una
persona que tenga una cualificación similar, para
evitar un riesgo de peligro.
●
● La desconexión puede obtenerse previendo un
enchufe de toma de corriente accesible o
incorporando un interruptor en las canalizaciones
fijas de acuerdo con las reglas de instalación.
● No modifique o no intente modificar las
características de este aparato. Esto
representaría un peligro para usted.
● Las reparaciones deben ser efectuadas
exclusivamente por un especialista autorizado.
● Siempre desconecte la campana extractora
antes de proceder a su limpieza o a su
mantenimiento.
6

● Nunca utilice aparatos de vapor o de alta
presión para limpiar su aparato (exigencias
relativas a la seguridad eléctrica).
● La desconexión puede obtenerse previendo un
enchufe de toma de corriente accesible o
incorporando un interruptor en las canalizaciones
fijas de acuerdo con las reglas de instalación.
● No modifique o no intente modificar las
características de este aparato. Esto
representaría un peligro para usted.
● Las reparaciones deben ser efectuadas
exclusivamente por un especialista autorizado.
● Siempre desconecte la campana extractora
antes de proceder a su limpieza o a su
mantenimiento.
● Nunca utilice aparatos de vapor o de alta
presión para limpiar su aparato (exigencias
relativas a la seguridad eléctrica).
●
Riesgo de asfixia
Deben respetarse las reglamentaciones
concernientes a la evacuación del aire. El aire no
debe enviarse por un conducto utilizado para
evacuar los humos de aparatos que utilicen gas u
otro combustible (no se aplica a los aparatos que
expulsan únicamente aire en la estancia).
7

● Debe preverse una ventilación adecuada de la
estancia cuando se utilice simultáneamente una
campana extractora de cocina con aparatos que
utilizan gas u otro combustible (no se aplica a los
aparatos que expulsan únicamente aire en la
estancia).
Riesgos de incendio
● Está prohibido flamear alimentos o hacer
funcionar hogares a gas sin recipientes de
cocción debajo de la campana extractora (las
llamas aspiradas correrían el riesgo de deteriorar
el aparato).
● Las frituras efectuadas debajo del aparato
deben ser objeto de una vigilancia constante. Los
aceites y grasas llevados a muy altas
temperaturas pueden incendiarse.
● Respete la frecuencia de limpieza y reemplazo
de los filtros. La acumulación de depósitos de
grasa corre el riesgo de causar un incendio.
● El funcionamiento encima de un hogar de
combustible (madera, carbón…) no está
autorizado.
8

● Cuando la campana extractora de cocina se
coloca encima de un aparato a gas, la distancia
mínima entre la parte de la encimera y la parte
inferior de la campana extractora debe ser de al
menos 70 cm. Si las instrucciones de la encimera
instalada debajo de la campana extractora
especifican una distancia mayor a 70 cm, ésta
debe tenerse en cuenta.mantenimiento.
9

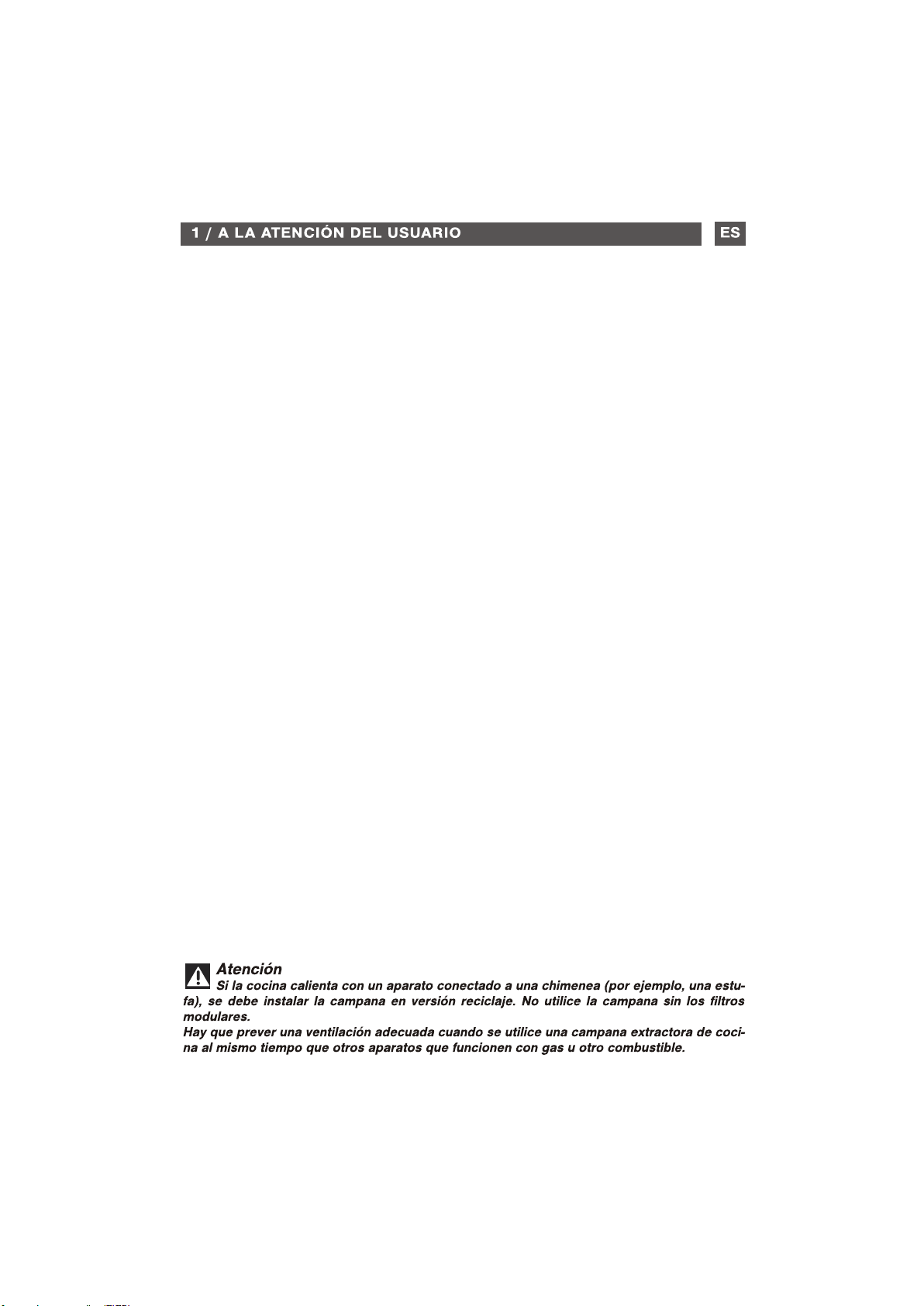

1 / A LA ATENCIÓN DEL USUARIO ES
Atención
La instalación está reservada a los instaladores y técnicos cualificados.
Atención
Antes de utilizar por primera vez el filtro modular, retire la película protectora.
PROTECCIÓN DEL MEDIO AMBIENTE
••
— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reci-
claje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales
previstos para ellos.
— Su aparato también contiene materiales reciclables, por lo que está marcado con este logoti-
po que le indica que los aparatos desechados no deben mezclarse con otros resi-
duos. Actuando así, el reciclaje de los aparatos que organiza su fabricante se efec-
tuará en las mejores condiciones posibles, de acuerdo con la directiva europea
2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su
ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de
recogida de aparatos desechados más cercanos a su domicilio.
— Le damos las gracias por su colaboración en la protección del medio ambiente.
10

1 / A LA ATENCIÓN DEL USUARIO
ES
••
DESCRIPCIÓN DEL APARATO
11

2 / INSTALACIÓN DEL APARATO ES

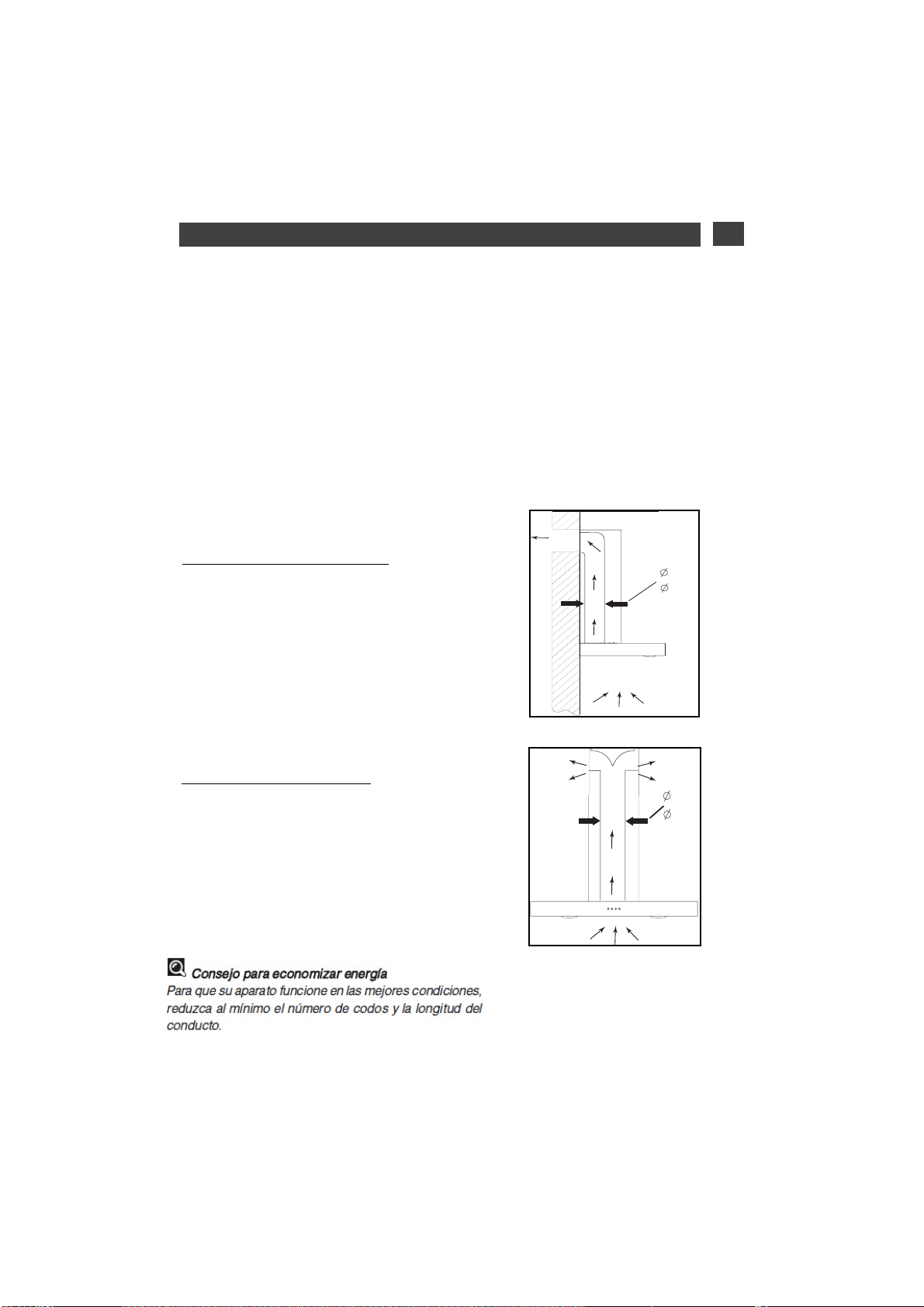

UTILIZACIÓN EN VERSIÓN
EVACUACIÓN
Si tiene una salida hacia el exterior
(foto 1)
Su campana se puede conectar a ella median-
te un conducto de evacuación (Ø mínimo 125
mm, esmaltado, de aluminio o de material inin-
flamable). Si el conducto tiene un diámetro
inferior a 125 mm, ppaasseeoobblliiggaattoorriiaammeenntteeaall
mmooddoorreecciiccllaajjee..
••
UTILIZACIÓN EN VERSIÓN RECI-
CLAJE
Si no tiene una salida al exterior
(foto. 2)
Todos nuestros aparatos presentan la posibi-
lidad de funcionar en modo reciclaje.
En ese caso, añada un filtro de carbono acti-
vo que retendrá los olores.
(ver Capítulo 4: Cambio del filtro de carbono)
••
- El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.
- Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de caracte-
rísticas que se encuentra en el interior de la campana.
- Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conec-
tar el aparato, llame a un electricista cualificado.
- Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de eva-
cuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica
controlada.
- El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
- Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléc-
trica, de gas o mixta.
125
150
125
150
foto. 1
foto. 2
7
12

2 / INSTALACIÓN DEL APARATO
ES
Atención
Este aparato se suministra con un
cable de alimentación H 05 VVF a 3 conduc-
tores de 0,75 mm2(neutro, fase y tierra) que
se debe conectar a la red de 220 - 240 V -
monofásica mediante una toma de corriente
normalizada CEI 60083 que deberá estar
accesible una vez efectuada la instalación,
de acuerdo con las normas de instalación.
No asumiremos ninguna responsabilidad en
caso de producirse un accidente debido a
una toma de tierra inexistente o incorrecta.
El fusible de su instalación deberá ser de 10
ó 16 A. Si el cable de alimentación estuviera
dañado, llame al servicio posventa para evi-
tar todo peligro.
Atención
Si necesita modificar la instalación
eléctrica de su habitación para poder conec-
tar el aparato, llame a un electricista cualifi-
cado.
Atención
Si la campana tiene cualquier anoma-
lía, desconecte el aparato o quite el fusible
correspondiente a la línea de conexión del
aparato.
••
CONEXIÓN ELÉCTRICA
Al efectuar la instalación y las operaciones de
mantenimiento, el aparato deberá estar des-
conectado de la red eléctrica y los fusibles
estarán cortados y quitados.
La conexión eléctrica se deberá realizar antes
de colocar el aparato en el mueble.
Compruebe que:
- la potencia de la instalación es suficiente,
- las líneas de alimentación están en buen
estado,
- el diámetro de los cables es conforme con
las normas de instalación.
13

9
2 / INSTALACIÓN DEL APARATO ES

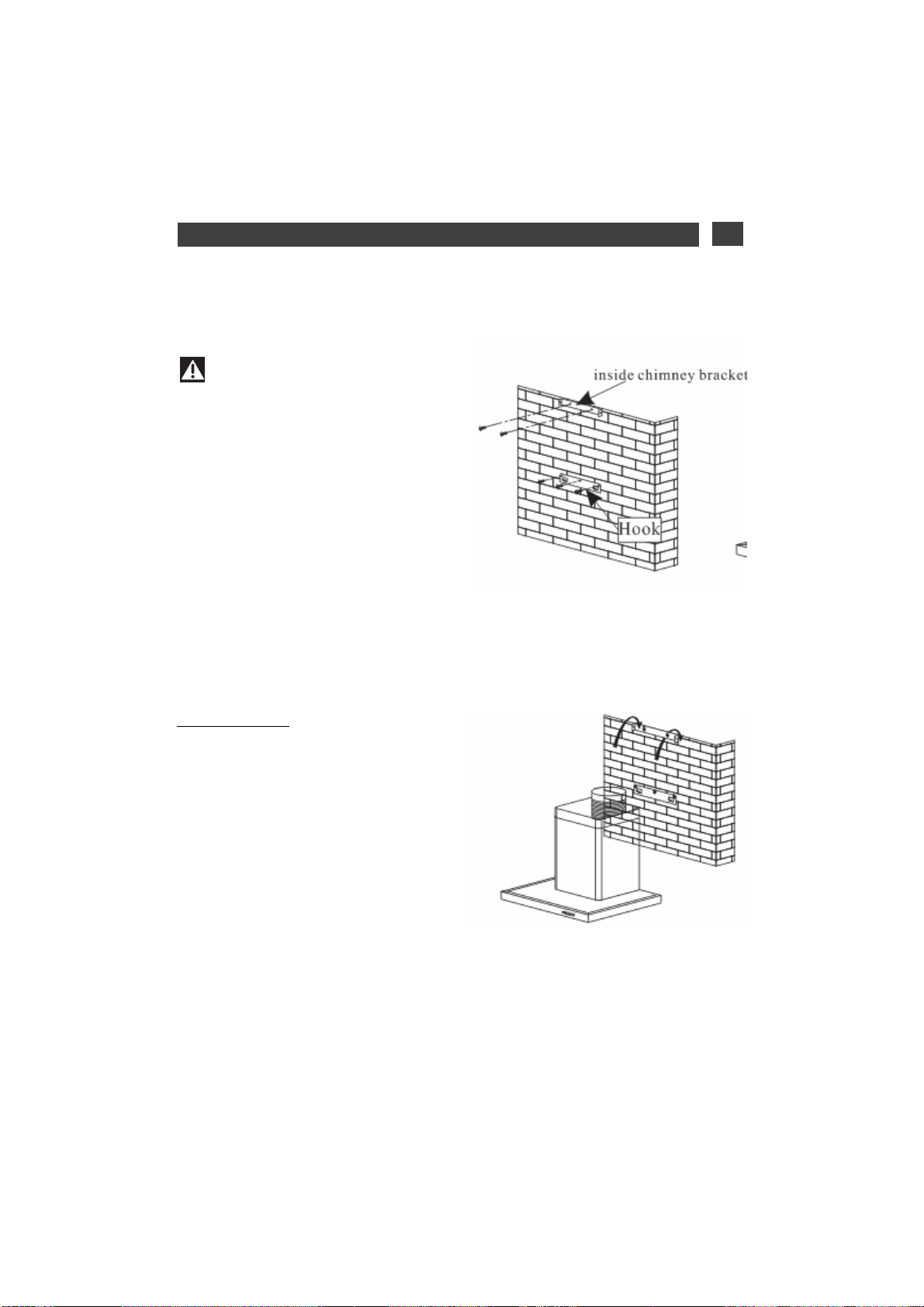

MONTAJE DE LA CAMPANA
EXTRACTORA
Atención
La instalación debe ser conforme a las
normativas vigentes para la ventilación de los
locales. En Francia, dichas normativas vienen
indicadas en el DTU 61.1 del CSTB. En parti-
cular, el aire evacuado no debe ser enviado un
conducto utilizado para evacuar el humo de
aparatos que utilicen gas u otro combustible.
Los conductos en desuso sólo pueden ser uti-
lizados con el acuerdo de un especialista
competente.
La distancia mínima entre la zona de cocción y
la parte más baja de la campana debe ser por
lo menos de 70 cm. Si las instrucciones de la
placa instalada bajo la campana indicaran una
distancia mayor que 70 cm, es ésta la que se
deberá tener en cuenta.
Fijación en la pared:
- Dibuje una línea sobre el muro, centrada, y de
la vertical de su plan de cocción
- Dibuje sobre el muro los 3 agujeros que nece-
sita taladrar utilizando el gancho de suspensión
de la campana, proporcionado y respetando la
distancia recomendada (pieza A de la fig. 1)
-Taladre los 3 agujeros de 8 mm en la ubicación
adecuada y introduzca las espigas
-Enrosque el soporte para fijación de la campa-
na garantizando que esté totalmente nivelado
(pieza A de la fig. 1)
- Antes de colgar la campana, montar la válvula
de retención sobre la salida del motor
-Enrosque la funda extensible (no incluida) para
evacuación sobre la salida del motor sin obsta-
culizar los movimientos de la válvula de reten-
ción.(fig. 3)
-Coloque y conecte el cuerpo de la campana
sobre este soporte con los tornillos previstos
incluidos (pieza C de la fig. 2)
••
14

2 / INSTALACIÓN DEL APARATO
ES
MONTAJE DE LA CHIMENEA
••
Evacuación exterior
- Calcule la altura final para enroscar el estribo en U
del soporte de la chimenea (pieza B de la fig. 1)
- Marque 2 agujeros en el lugar adecuado
- Taladre los 2 agujeros de 8 mm y enrosque la brida
de soporte de la chimenea prestando atención
para que esté bien en el eje de la campana (pieza B
de la fig. 1)
- Enrosque la horquilla plana a la parte trasera de la
parte inferior de la chimenea (pieza C de la fig. 4)
- Coloque las 2 chimeneas sobre la campana (fig. 5)
- Conecte la funda a la salida del aire hacia el exte-
rior
- Realice la conexión eléctrica de la campana por
medio del cable de alimentación
- Levante la chimenea superior hasta el límite máxi-
mo y fíjela a la horquilla con la ayuda de los tornillos
••
15

2 / INSTALACIÓN DEL APARATO ES
••
Reciclaje
- Calcule la altura final para insertar la brida de
soporte de la chimenea (pieza B de la fig. 1)
- Marque 2 agujeros en un lugar adecuado
- Taladre los 2 agujeros de 8 mm y enrosque
la brida de soporte de la chimenea prestando
atención para que esté bien en el eje de la
campana (pieza B de la fig. 1)
- Enrosque la horquilla plana a la parte trase-
ra de la parte inferior de la chimenea (pieza C
de la fig. 4)
- Instale el adaptador de funda sobre el
deflector (fig. 8)
- Conecte la funda extensible
al deflector
- Coloque la chimenea compuesta por 2 par-
tes sobre la campana (fig. 5)
- Instale el deflector (fig. 8) en la chimenea
superior al nivel de las aberturas de ventila-
ción (fig. 6)
- Realice la conexión eléctrica de la campana
por medio del cable de alimentación
- Levante la chimenea superior hasta el límite
máximo y la fije a la horquilla con la ayuda de
2 tornillos
Consejo
Para conseguir una utilización óptima del aparato, le aconsejamos conectarlo a un conducto
de 150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud del
conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que lle-
gue aire suficiente para que no se cree depresión en la habitación.
foto 12
foto.13
Atención
No utilizar herramientas para retirar el film protector
16

3 / UTILIZACIÓN DEL APARATO
ES
••
DESCRIPCIÓN DE LOS MANDOS
1.Presionando el botón Stop (Parar) el motor
se parara.
2.Presionando el botón Low (Baja), el avisa-
dor sonara una vez y el motor funcionara a
velocidad baja.
3.Presionando el botón Mid (Media), el avisa-
dor sonara una vez y el motor funcionara a
velocidad media.
4.Presionando el botón High (Alta), el avisa-
dor sonara una vez y el motor funcionara a
velocidad alta.
5.Presionando el botón Light (Luz), las dos
luces se encenderán. Presionandolo de
nuevo, la luz se apagará.
17
Parar Baja Media
Alta
Luz

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES
Atención
Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un
mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y dura-
ción.
Atención
No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar
incendios. Respete estrictamente las instrucciones de mantenimiento.
LIMPIEZA DE LOS FILTROS
MODULARES
Se deben limpiar cada 30 horas de utilización
o aproximadamente una vez al mes como
mínimo. La limpieza se puede hacer en el lava-
vajillas, en posición vertical.
Utilice un cepillo, agua caliente y un deter-
gente suave. Aclárelos y séquelos con cuida-
do antes de volverlos a colocar.
••
Desmontaje del filtro modular
— Gire el asa integrada del filtro modular.
— Incline el filtro modular hacia abajo.
••
CAMBIO DEL FILTRO DE CAR-
BONO (en opción)
Cámbielo cada 120 horas de utilización apro-
ximadamente.
— Quite los filtros modulares
- Gire el filtro de carbono para retirarlo
- Haga la operación contraria para colocar un
nuevo filtro
- Vuelva a poner los filtros modulares
.
••
Close
Open
18

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO
ES
CAMBIO DE LA BOMBILLA
••
MMooddeellooccoonnbboommbbiillllaahhaallóóggeennaa
——Quite la tulipa
——Cambie la bombilla halógena
——Vuelva a colocar el conjunto realizando las
operaciones en sentido inverso.
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien des-
enchufándola o bien accionando el disyuntor.
••
LIMPIEZA DE LA SUPERFICIE EXTERIOR
Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas para
fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo y
suave.
Cambie la bombilla LED
Modelo con bombilla LED
19

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES
MANTENIMIENTO DEL APARATO
••
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien
desenchufándola o bien accionando el disyuntor.
PPRROODDUUCCTTOOSS//AACCCCEESSOORRIIOOSS
AAEEMMPPLLEEAARR
MMAANNTTEENNIIMMIIEENNTTOO
Para mantener el aparato en buen estado, le recomendamos que utilice los productos de man-
tenimiento Clearit.
LLoossccoonnoocciimmiieennttoossyyllaaeexxppeerriieenncciiaaddeelloosspprrooffeessiioonnaalleess
aallsseerrvviicciiooddeelloossppaarrttiiccuullaarreess
Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento coti-
diano de sus aparatos electrodomésticos y su cocina.
Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de produc-
tos accesorios y consumibles.
QQUUÉÉDDEEBBEEHHAACCEERR
Carcasa
y accesorios
Filtro modular
Filtro carbono activo
NNoouuttiilliicceennuunnccaaeessttrrooppaajjoossmmeettáállii--
ccooss,,pprroodduuccttoossaabbrraassiivvoossoocceeppii--
lllloossddeemmaassiiaaddoodduurrooss..
Este filtro retiene los vapores gra-
sos y el polvo. Es el elemento que
garantiza una parte impor-tante de
la eficacia de la campana.
Si hubiera manchas persistentes,
utilice una crema no abrasiva y
aclare con agua limpia.
Este filtro retiene los olores y se
debe cambiar al menos una vez al
año, en función de su uso.
Pida estos filtros a su vendedor
(con la referencia indicada en la
placa de características que se
encuentra en el interior de la cam-
pana) y anote la fecha del cambio.
Para limpiar el chasis y ojo de buey
de iluminación, utilice exclusi-
vamente productos de limpieza del
comercio diluidos en agua, aclare
después con agua y seque con un
trapo suave.
Límpielo con un producto de lim-
pieza del comercio, aclárela abun-
dantemente y séquela. La limpieza
se puede hacer en el lavavajillas, en
posición vertical
((NNooppoonneerreennccoonnttaaccttooccoonnllaavvaajjiillllaa
ssuucciiaaooccoonnccuubbiieerrttoossddeeppllaattaa))
20
