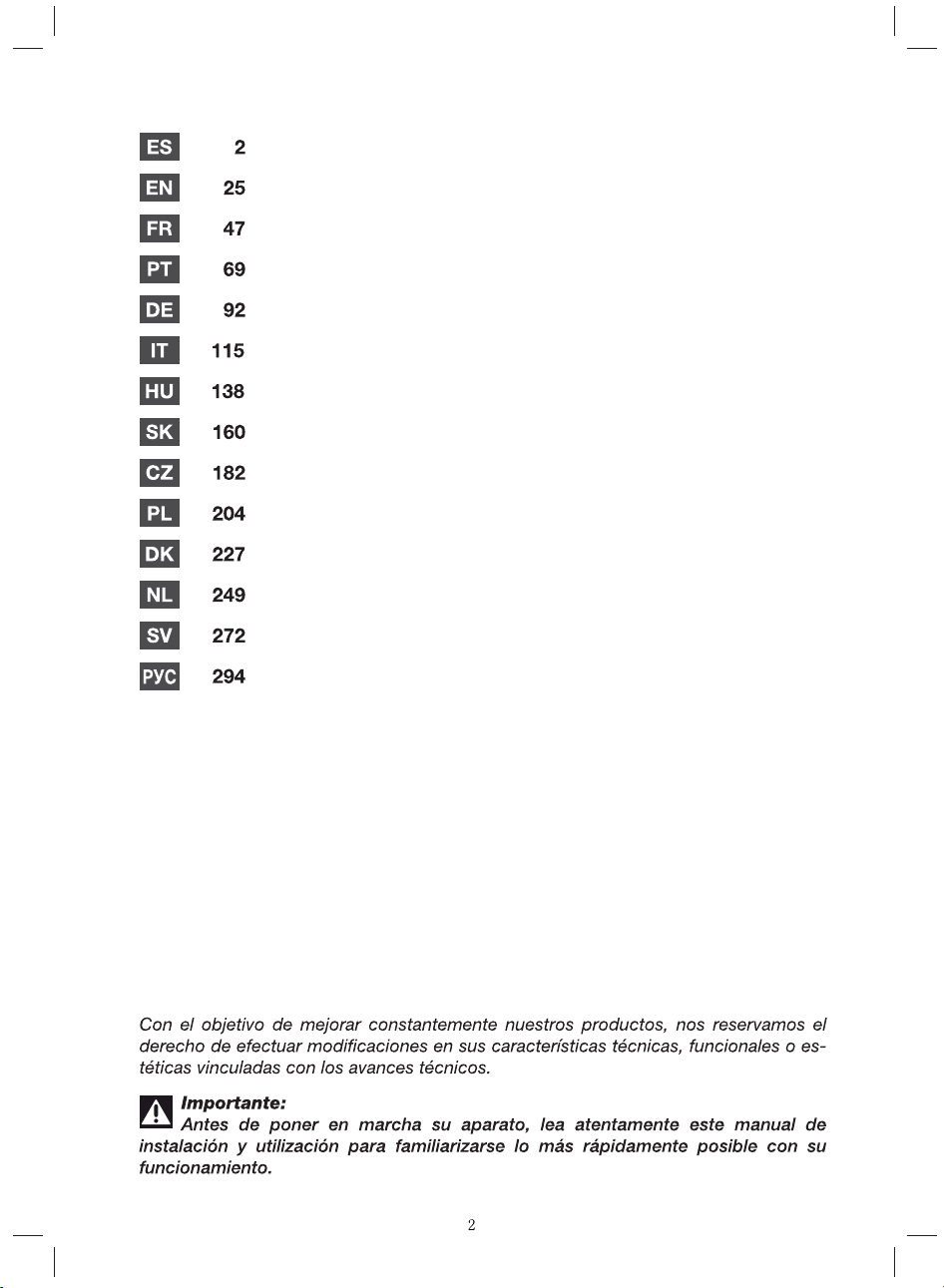

Brandt AD1006X Instruction Manual

Campana extractora decorativa
Decorative Hood
Hotte décorative
Exaustor decorativo
Dekorative Dunstabzugshaube
Cappa aspirante decorativa
Páraelszívó
Dekoračný extračný zvon
Extrakční dekorativní zvon
Dekoracyjny okap kuchenny
Dekorativ emhætte
Decoratieve afzuigkap
Dekorativ Spiskåpa
ДЕКОРАТИВНАЯ КУПОЛЬНАЯ КУХОННАЯ ВЫТЯЖКА
ES MANUAL DE UTILIZACIÓN
EN GUIDE TO INSTALLATION
FR GUIDE D’UTILISATION
PT MANUAL DE UTILIZAÇÃO
DE BEDIENUNGSANLEITUNG
IT MANUALE DI ISTRUZIONI
HU HASZNÁLATI ÚTMUTATÓ
SK SPRIEVODCA INŠTALÁCIOU
CZ NÁVOD K POUŽITÍ
PL INSTRUKCJA OBSŁUGI
DK INSTALLATIONSVEJLEDNING
NL GEBRUIKERSHANDLEIDING
SV BRUKSANVISNING
РУС РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ESÍNDICE
1 / A LA ATENCIÓN DEL USUARIO
• Consignas de seguridad ______________________________________ 4
• Conservación del medio ambiente _____________________________ 10
• Descripción del aparato ______________________________________ 11
2 / INSTALACIÓN DEL APARATO
• Utilización en versión evacuación ______________________________ 12
• Utilización en versión reciclaje ________________________________ 12
• Conexión eléctrica ___________________________________________ 13

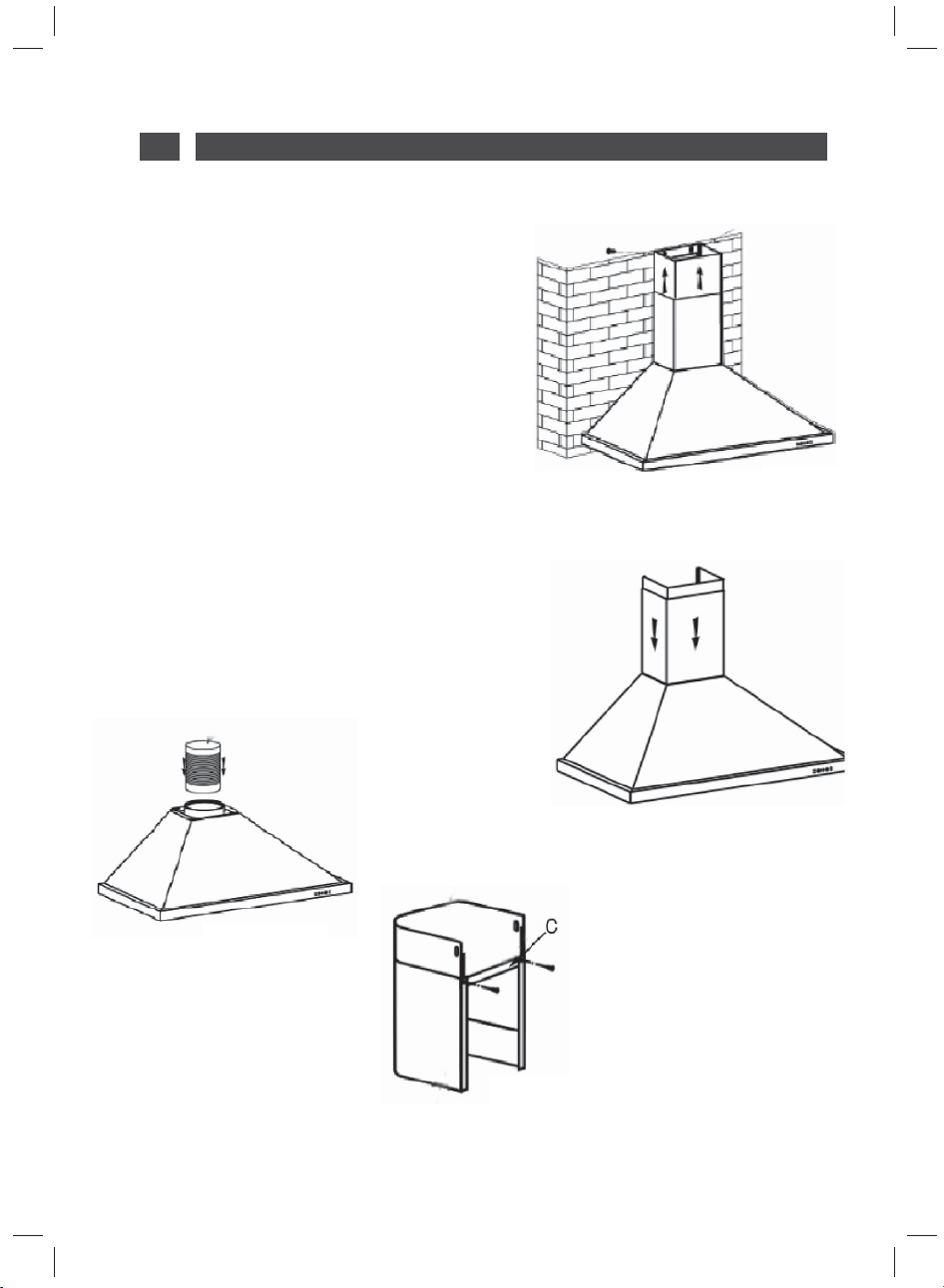

• Montaje de la campana extractora _____________________________ 14

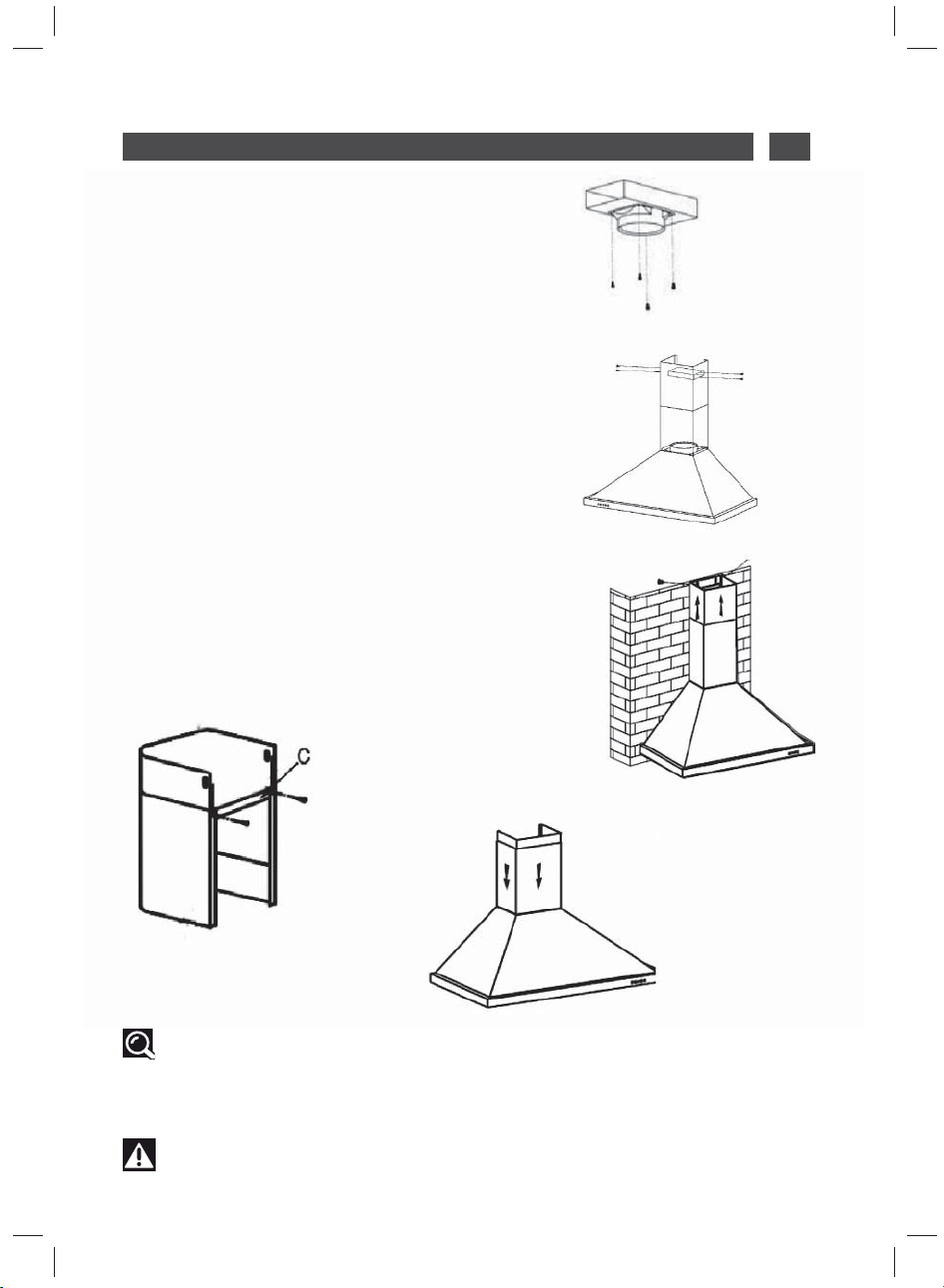

• Montaje de la chimenea
º Evacuación exterior ______________________________________ 15
º Reciclaje ________________________________________________ 16
3 / UTILIZACIÓN DEL APARATO

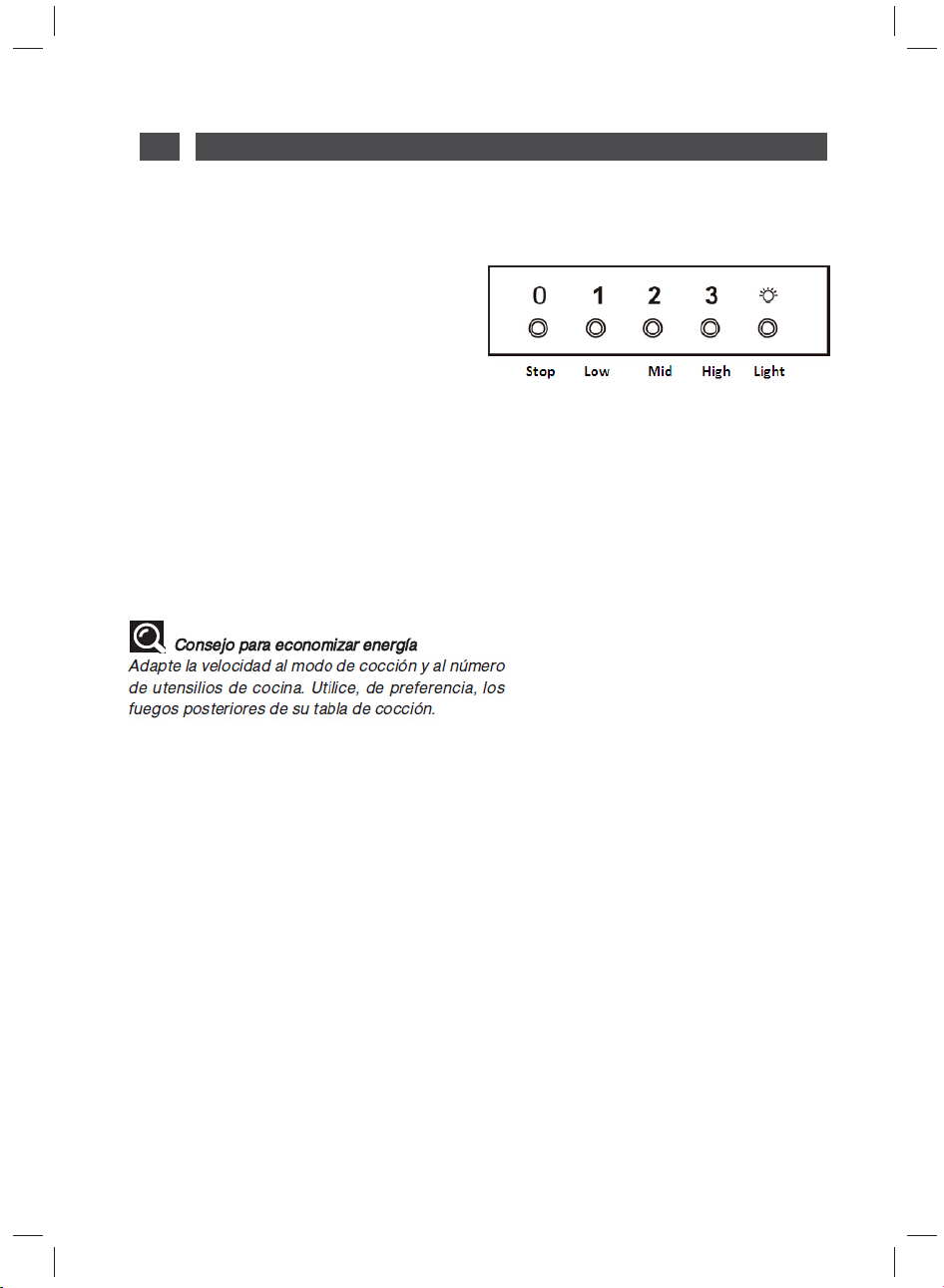

• Descripción de los mandos ___________________________________ 17
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO
• Limpieza de los ltros modulares ______________________________ 18
• Cambio del ltro de carbono __________________________________ 18
• Limpieza de la supercie exterior ______________________________ 19

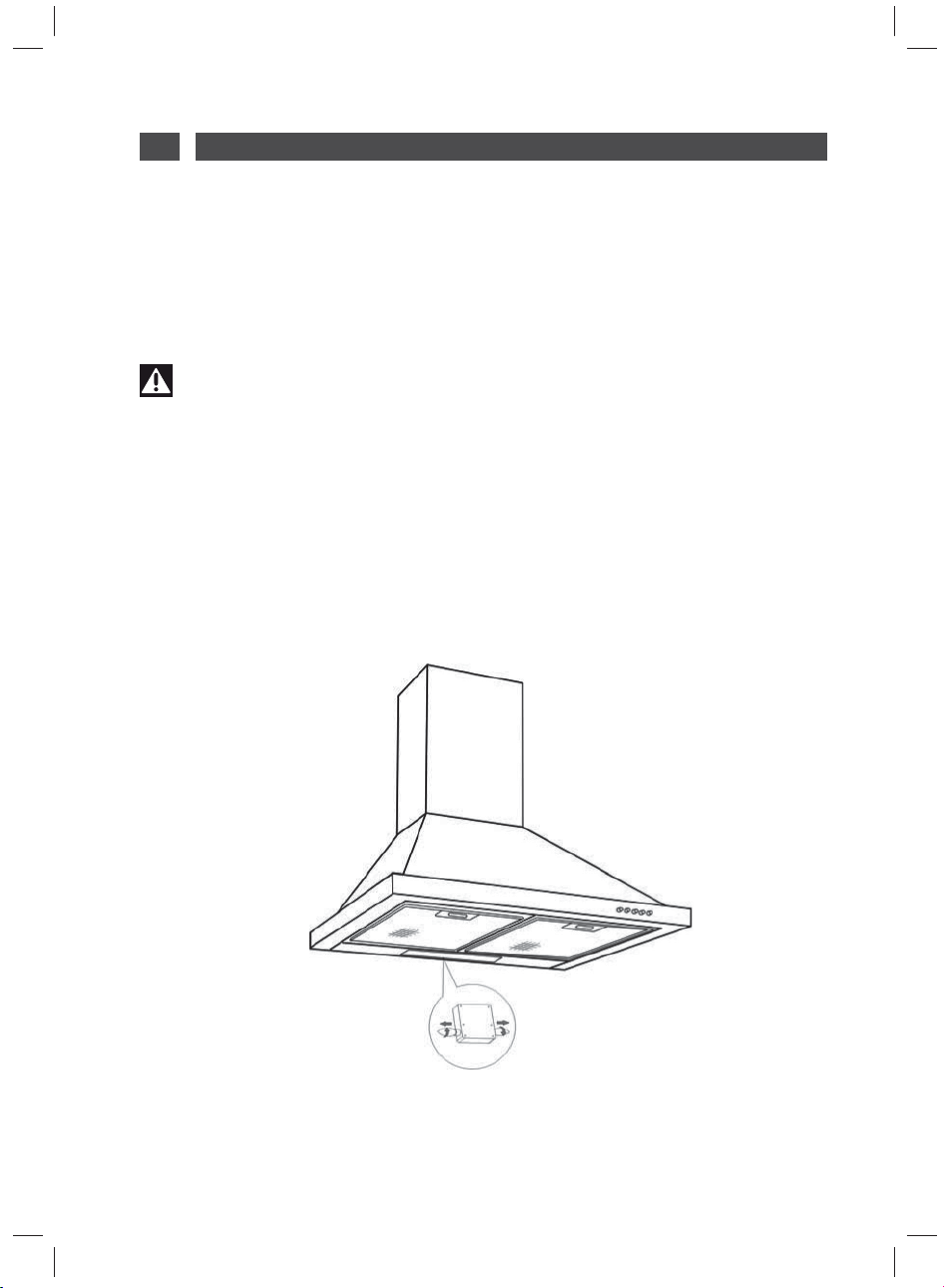

• Cambio de la bombilla _______________________________________ 19
• Mantenimiento del aparato ___________________________________ 20
5 / ANOMALÍAS DE FUNCIONAMIENTO ______________________________ 21
6 / SERVICIO TÉCNICO _____________________________________________ 22
3

Seguridad y precauciones importantes
Este manual también está disponible en el sitio
Internet de la marca Brandt.
Por favor lea estos consejos antes de instalar
y utilizar su aparato. Han sido redactados para
su seguridad y la de los demás. Conserve este
manual de utilización con su aparato. Si el
aparato tuviera que venderse o cederse a otra
persona, cerciórese de que el manual de
utilización lo acompañe.
● Con el objeto de una mejora constante de
nuestros productos, nos reservamos el
derecho a aportar a sus características
técnicas, funcionales o estéticas cualesquiera
modificaciones de sus características
vinculadas a la evolución técnica.
● Con el fin de encontrar fácilmente en el
futuro las referencias de su aparato, le
aconsejamos anotarlos en la página "Servicio
Consumidores".
4

Precauciones importantes
● Este aparato ha sido diseñado para ser
utilizado por particulares en su lugar de
vivienda. No lo utilice con fines comerciales o
industriales o para otros objetivos distintos a
aquellos para los que ha sido diseñado.
● En el momento de la recepción del aparato,
desembálelo o hágalo desembalar
inmediatamente. Verifique su aspecto general.
Realice las eventuales reservas por escrito en
la orden de entrega de la que conserva un
ejemplar.
● Este aparato puede ser utilizado por niños
de al menos 8 años y por personas que
tengan capacidades físicas, sensoriales o
mentales reducidas o privadas de experiencia
o de conocimiento, si son correctamente
supervisadas o si se les has proporcionado
instrucciones relativas a la utilización del
aparato en total seguridad y si se han
comprendido los riesgos que se corren. Los
niños no deben jugar con el aparato. La
limpieza y el mantenimiento por el usuario no
deben ser efectuados por los niños sin
supervisión.
5

● Atención: Las partes accesibles de este
aparato pueden calentarse cuando se utiliza
con aparatos de cocción.
Riesgos eléctricos
● Antes de acceder a los bornes de conexión,
deben desconectarse todos los circuitos de
alimentación. Si el cable de alimentación está
dañado, se le debe hacer reemplazar por el
fabricante, su servicio de postventa o una
persona que tenga una cualificación similar,
para evitar un riesgo de peligro.
● La desconexión puede obtenerse previendo
un enchufe de toma de corriente accesible o
incorporando un interruptor en las
canalizaciones fijas de acuerdo con las reglas
de instalación.
● No modifique o no intente modificar las
características de este aparato. Esto
representaría un peligro para usted.
● Las reparaciones deben ser efectuadas
exclusivamente por un especialista autorizado.
● Siempre desconecte la campana extractora
antes de proceder a su limpieza o a su
mantenimiento.
6

● Nunca utilice aparatos de vapor o de alta
presión para limpiar su aparato (exigencias
relativas a la seguridad eléctrica).
● La desconexión puede obtenerse previendo
un enchufe de toma de corriente accesible o
incorporando un interruptor en las
canalizaciones fijas de acuerdo con las reglas
de instalación.
● No modifique o no intente modificar las
características de este aparato. Esto
representaría un peligro para usted.
● Las reparaciones deben ser efectuadas
exclusivamente por un especialista autorizado.
● Siempre desconecte la campana extractora
antes de proceder a su limpieza o a su
mantenimiento.
● Nunca utilice aparatos de vapor o de alta
presión para limpiar su aparato (exigencias
relativas a la seguridad eléctrica).
Riesgo de asfixia
● Deben respetarse las reglamentaciones
concernientes a la evacuación del aire. El aire
no debe enviarse por un conducto utilizado
para evacuar los humos de aparatos que
utilicen gas u otro combustible (no se aplica a
7

los aparatos que expulsan únicamente aire en
la estancia).
● Debe preverse una ventilación adecuada de
la estancia cuando se utilice simultáneamente
una campana extractora de cocina con
aparatos que utilizan gas u otro combustible
(no se aplica a los aparatos que expulsan
únicamente aire en la estancia).
Riesgos de incendio
● Está prohibido flamear alimentos o hacer
funcionar hogares a gas sin recipientes de
cocción debajo de la campana extractora (las
llamas aspiradas correrían el riesgo de
deteriorar el aparato).
● Las frituras efectuadas debajo del aparato
deben ser objeto de una vigilancia constante.
Los aceites y grasas llevados a muy altas
temperaturas pueden incendiarse.
● Respete la frecuencia de limpieza y
reemplazo de los filtros. La acumulación de
depósitos de grasa corre el riesgo de causar
un incendio.
● El funcionamiento encima de un hogar de
combustible (madera, carbón…) no está
autorizado.
8

● Cuando la campana extractora de cocina se
coloca encima de un aparato a gas, la
distancia mínima entre la parte de la encimera
y la parte inferior de la campana extractora
debe ser de al menos 70 cm. Si las
instrucciones de la encimera instalada debajo
de la campana extractora especifican una
distancia mayor a 70 cm, ésta debe tenerse en
cuenta.
9

1 / A LA ATENCIÓN DEL USUARIO ES
Atención
La instalación está reservada a los instaladores y técnicos cualificados.
Atención
Antes de utilizar por primera vez el filtro modular, retire la película protectora.
• PROTECCIÓN DEL MEDIO AMBIENTE
— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en
su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores
municipales previstos para ellos.
— Su aparato también contiene materiales reciclables, por lo que está marcado con este
logotipo que le indica que los aparatos desechados no deben mezclarse con
otros residuos. Actuando así, el reciclaje de los aparatos que organiza su
fabricante se efectuará en las mejores condiciones posibles, de acuerdo con
la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y
electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer
dónde se encuentran los puntos de recogida de aparatos desechados más
cercanos a su domicilio.
— Le damos las gracias por su colaboración en la protección del medio am-
biente.
10

1 / A LA ATENCIÓN DEL USUARIOES
• DESCRIPCIÓN DEL APARATO
11

2 / INSTALACIÓN DEL APARATO ES
• UTILIZACIÓN EN VERSIÓN
EVACUACIÓN
• UTILIZACIÓN EN VERSIÓN
RECICLAJE
Si tiene una salida hacia el exterior
(foto 1)
Su campana se puede conectar a ella
mediante un conducto de evacuación (Ø
mínimo 125 mm, esmaltado, de aluminio
o de material ininamable). Si el conducto
tiene un diámetro inferior a 125 mm, pase
obligatoriamente al modo reciclaje.
Si no tiene una salida al exterior
(foto 2)
Todos nuestros aparatos presentan la
posibilidad de funcionar en modo reciclaje.
En ese caso, añada un ltro de carbono
activo que retendrá los olores.
(ver Capítulo 4: Cambio del ltro de
carbono).
— El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en
él.
— Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de
características que se encuentra en el interior de la campana.
— Si la instalación eléctrica de su campana obliga a efectuar una modicación para poder
conectar el aparato, llame a un electricista cualicado.
— Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de
evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación
mecánica controlada.
— El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
— Instale la campana a una distancia de seguridad de al menos 70cm de la placa de
cocción eléctrica, de gas o mixta.
foto 1
foto 2
12

2 / INSTALACIÓN DEL APARATOES
Atención
Este aparato se suministra con
un cable de alimentación H 05 VVF a 3
conductores de 0,75 mm2(neutro, fase y
tierra) que se debe conectar a la red de 220
- 240 V - monofásica mediante una toma
de corriente normalizada CEI 60083 que
deberá estar accesible una vez efectuada
la instalación, de acuerdo con las normas
de instalación.
No asumiremos ninguna responsabilidad en
caso de producirse un accidente debido a
una toma de tierra inexistente o incorrecta.
El fusible de su instalación deberá ser de 10
ó 16 A. Si el cable de alimentación estuviera
dañado, llame al servicio posventa para
evitar todo peligro.
Atención
Si necesita modificar la instalación
eléctrica de su habitación para poder
conectar el aparato, llame a un electricista
cualificado.
Atención
Si la campana tiene cualquier
anomalía, desconecte el aparato o quite
el fusible correspondiente a la línea de
conexión del aparato.
• CONEXIÓN ELÉCTRICA
Al efectuar la instalación y las operaciones
de mantenimiento, el aparato deberá estar
desconectado de la red eléctrica y los
fusibles estarán cortados y quitados.
La conexión eléctrica se deberá realizar
antes de colocar el aparato en el mueble.
Compruebe que:
— la potencia de la instalación es suciente,
— las líneas de alimentación están en buen
estado,
— el diámetro de los cables es conforme
con las normas de instalación.
13

• MONTAJE DE LA CAMPANA
EXTRACTORA
2 / INSTALACIÓN DEL APARATO ES
Atención
La instalación debe ser conforme
a las normativas vigentes para la
ventilación de los locales. En Francia,
dichas normativas vienen indicadas
en el DTU 61.1 del CSTB. En particular,
el aire evacuado no debe ser enviado
un conducto utilizado para evacuar el
humo de aparatos que utilicen gas u otro
combustible. Los conductos en desuso
sólo pueden ser utilizados con el acuerdo
de un especialista competente.
La distancia mínima entre la zona de cocción
y la parte más baja de la campana debe ser
por lo menos de 70 cm. Si las instrucciones
de la placa instalada bajo la campana
indicaran una distancia mayor que 70 cm,
es ésta la que se deberá tener en cuenta.
Fijación en la pared:
— Dibuje una línea sobre el muro, centrada,
y de la vertical de su plan de cocción.
— Dibuje sobre el muro los 3 agujeros que
necesita taladrar utilizando el gancho de
suspensión de la campana, proporcionado
y respetando la distancia recomendada
(pieza A de la g. 1).
— Taladre los 3 agujeros de 8 mm en
la ubicación adecuada y introduzca las
espigas.
— Enrosque el soporte para jación de la
campana garantizando que esté totalmente
nivelado (pieza A de la g. 1).
— Antes de colgar la campana, montar
la válvula de retención.sobre la salida del
motor.
— Enrosque la funda extensible (no
incluida) para evacuación sobre la salida del
motor sin obstaculizar los movimientos de
la válvula de retención.( g. 3).
— Coloque y conecte el cuerpo de la
campana sobre este soporte con los
tornillos previstos incluidos (g. 2).
foto 2
foto 3
foto 1
14

2 / INSTALACIÓN DEL APARATOES
• MONTAJE DE LA CHIMENEA
• Evacuación exterior
— Calcule la altura nal para enroscar el
estribo en U del soporte de la chimenea
(pieza B g. 1).
— Marque 2 agujeros en el lugar
adecuado.
— Taladre los 2 agujeros de 8 mm y
enrosque la brida de soporte de la chimenea
prestando atención para que esté bien en el
eje de la campana (pieza B g. 1).
— Enrosque la horquilla plana a la parte
trasera de la parte inferior de la chimenea.
— Coloque las 2 chimeneas sobre la
campana (g. 5).
— Conecte la funda a la salida del aire hacia
el exterior.
— Realice la conexión eléctrica de
la campana por medio del cable de
alimentación.
— Levante la chimenea superior hasta el
límite máximo y fíjela a la horquilla con la
ayuda de los tornillos.
foto 6
foto 5
foto 4
foto 3
15

2 / INSTALACIÓN DEL APARATO ES
• Reciclaje
— Calcule la altura nal para insertar la
brida de soporte de la chimenea.
— Marque 2 agujeros en un lugar adecuado
— Taladre los 2 agujeros de 8 mm y
enrosque la brida de soporte de la chimenea
prestando atención para que esté bien en el
eje de la campana.
— Enrosque la horquilla plana a la parte
trasera de la parte inferior de la chimenea.
— Coloque las 2 chimeneas sobre la
campana (g. 5).
— Connecte la funda a la salida del aire
hacia el exterior.
— Realice la conexión eléctrica de
la campana por medio del cable de
alimentación.
— Levante la chimenea superior hasta el
límite máximo y la je a la horquilla con la
ayuda de los tornillos.
foto 8
foto 6
foto 5
foto 4
Atención
No utilizar herramientas para retirar el film protector.
Nota
Para su óptima utilización, se recomienda conectar la campana a una chimenea de
150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud
del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse
de que llegue aire suficiente para que no se cree depresión en la habitación.
16

3 / UTILIZACIÓN DEL APARATOES
• DESCRIPCIÓN DE LOS MANDOS
1. Presionando el botón Stop (Parar) el
motor se parara.
2. Presionando el botón Low (Baja),
el avisador sonara una vez y el motor
funcionara a velocidad baja.
3. Presionando el botón Mid (Media),
el avisador sonara una vez y el motor
funcionara a velocidad media.
4. Presionando el botón High (Alta),
el avisador sonara una vez y el motor
funcionara a velocidad alta.
5. Presionando el botón Light (Luz), las
dos luces se encenderán. Presionandolo de
nuevo, la luz se apagará.
17
Stop Low Mid
High
Light

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES
• LIMPIEZA DE LOS FILTROS
MODULARES
• CAMBIO DEL FILTRO DE
CARBONO (en opción)
Se deben limpiar cada 30 horas de utilización
o aproximadamente una vez al mes como
mínimo. La limpieza se puede hacer en el
lavavajillas, en posición vertical.
Utilice un cepillo, agua caliente y un
detergente suave. Aclárelos y séquelos con
cuidado antes de volverlos a colocar.
• Desmontaje del filtro modular
— Gire el asa integrada del ltro modular.
— Incline el ltro modular hacia abajo.
Cámbielo cada 120 horas de utilización
aproximadamente.
— Quite los ltros modulares.
— Gire el ltro de carbono para retirarlo.
— Haga la operación contraria para colocar
un nuevo ltro.
— Vuelva a poner los ltros modulares.
Atención
Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato.
Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento
y duración.
Atención
No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar
incendios. Respete estrictamente las instrucciones de mantenimiento.
18

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATOES
• LIMPIEZA DE LA SUPERFICIE EXTERIOR
• CAMBIO DE LA BOMBILLA
Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas
para fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo
y suave.
Modelo con bombilla halógena
— Quite la tulipa
— Cambie la bombilla halógena
— Vuelva a colocar el conjunto realizando
las operaciones en sentido inverso.
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien
desenchufándola o bien accionando el disyuntor.
19

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES
• MANTENIMIENTO DEL APARATO
Para mantener el aparato en buen estado, le recomendamos que utilice los productos de
mantenimiento Clearit.
Los conocimientos y la experiencia de los profesionales al
servicio de los particulares
Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento
cotidiano de sus aparatos electrodomésticos y su cocina.
Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de
productos accesorios y consumibles.
MANTENIMIENTO QUÉ DEBE HACER
PRODUCTOS /ACCESORIOS
A EMPLEAR
Carcasa
y accesorios
Filtro modular
Filtro carbono activo
No utilice nunca estropajos
metálicos, productos
abrasivos o cepillos
demasiado duros.
Este filtro retiene los
vapores grasos y el
polvo. Es el elemento que
garantiza una parte impor-
tante de la eficacia de la
campana.
Si hubiera manchas
persistentes, utilice una
crema no abrasiva y aclare
con agua limpia.
Este filtro retiene los olores
y se debe cambiar al menos
una vez al año, en función
de su uso.
Pida estos filtros a su
vendedor (con la referencia
indicada en la placa de
características que se
encuentra en el interior de la
campana) y anote la fecha
del cambio.
Para limpiar el chasis y ojo
de buey de iluminación,
utilice exclusivamente
productos de limpieza del
comercio diluidos en agua,
aclare después con agua y
seque con un trapo suave.
Límpielo con un producto
de limpieza del comercio,
aclárela abundantemente
y séquela. La limpieza
se puede hacer en el
lavavajillas, en posición
vertical
(No poner en contacto
con la vajilla sucia o con
cubiertos de plata).
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien
desenchufándola o bien accionando el disyuntor.
20
