Brasforma SBRU 859 User manual

1
BRASFORMA Indústria e Comércio Ltda.
Av. Henry Ford, 732 - Moóca - São Paulo - SP- Brasil
Tel.: [phone] - e-mail: [email protected]
H
H
6
2= 5 cm
2 = 5 cm
”
”
1/4 = 6 mm
”
2
2
3
A
A
4
2
4
2
4
2
111
4
2
1
1
22
22
FG
G
E
D
B
F
CF
HI
JP1 P2 P3
/
/
/
O 8 mm
O 8 mm
O 4,5x2,5 mm
6,4x12x1,6 mm
17,5 x 5 x 3 mm
M4 x 20 mm
M6 x 20 mm
1/4" x 40 mm
1/4" x 40 mm
M8 x 20 mm
7
5
121
3
2
4
5
TV
B
B
TV
Comparar a furação
da TV com o
gabarito no verso
deste manual.
Depois faça as
marcações no
painel de madeira.
Comparar a furação da TV com o gabarito
no verso deste manual. Depois faça as
marcações na parede.
Haga la comparación de los agujeros de la televisión
con la plantilla en la parte posterior de este manual. A
continuación, hacer las marcas para perforación en
muro de tabique / madera.
Haga la comparación de los agujeros de la
televisión con la plantilla en la parte posterior
de este manual. A continuación, hacer las
marcas para perforación en la pared.
Remova a película da fita.
Fixar o apoio no verso
do televisor.
Retire el adhesivo de la cinta.
Fijar el apoyo en la parte
posterior de la TV.
INSTALAÇÃO PARA PAINEL DE MADEIRA
INSTALLATION FOR WOOD PANEL
LA INSTALACIÓN DE PANEL DE MADERA
1
Nível de bolha
Bubble level
Nivel de borbuja
D
I
I
D
I
I
SBRU 859 / SBRUB 859 /
GN 59 / SBRUB 860 / SBRU 871
ATENCIÓN
1 - Leer atentamente todas las
instrucciones antes de empezar la
montaje.
2 - La montaje del producto deberá ser
echa en superfície limpa y plana.
3 - Evitar batidas y contacto con objectos
cortantes.
4 - Observar la carga máxima soportable.
WARNING
1 - Read and carefully follow all
instructions, before starting installation.
2 - The product installation must be
performed on a clean and flat surface.
3 - Avoid hitting at the product and contact
with sharpedged objects.
4 - Comply with maximum allowable load.
ATENÇÃO
1 - Ler e observar atentamente toda
instrução antes de iniciar a montagem.
2 - A montagem do produto deverá ser
feita em uma superfície limpa e plana.
3 - Evitar batidas e o contato com objetos
cortantes.
4 - Observar a carga máxima suportável.
Compare the drilling of the TV with the template on
the back of this manual. Then make the markings on
the wood panel.
Compare the drilling of the TV with the
template on the back of this manual. Then
mark them on the wall.
INSTALAÇÃO PARA PAREDE DE CONCRETO
CONCRETE WAL INSTALLATION
INSTALACIÓN EN PARED DE CONCRETO
5/16" = 8 mm
D
A
A
A
A
G
G
4
11 mm=7/16"
N T
2- Do not tighten
the screws too
tightly, it may
damage the TV.
Brasforma is not
responsible for
accidents.
Remove the film from the ribbon.
Attach the holder to the back of
the TV.
Montagem na parede
Mounting on the wall
Montaje en la pared
Montagem na TV
Mounting on TV
Montaje en la TV
Encaixe a peça (P3) na peça (P2). Na peça
(P3) (ver detalhe) existe 3 opções de
regulagem. Logo após verifique se o suporte
está bem fixado.
Encaixe a peça (P3) na peça (P1), já
fixada na parede. Logo após, verifique se
o suporte está bem fixado.
Fit the part (P3) into the part (P1), already
to the wall. After that, check that holder is
securely fastened.
Coloque la pieza (P3) en la parte (P2). En la
parte (P3) (ver detalle) hay 3 possibilidades de
ajuste. Poco depués, asegúrese de que el
soporte está bien fijado.
Coloque la pieza (P3) en la parte (P1) que
ya está fijado en la pared. Poco despúes,
asegúrese de que el soporte está bien fijado.
Regular o suporte até encostar no televisor.
Utilize uma das 3 opções (F) de parafuso para o
aperto.
Adjust the stand until it touches the TV. Use one
of the 3 options (F) for tightening.
Fit the part (P3) into the part (P2). In the part
(P3), (see detail) there are 3 adjustment
options. After that, check if the holder is
securely fastened.
Al instalar la badeja con lainclinación elegida para
su televisión, utlice una de las 3 opciones (F) para
apretar los tornillos.
The screw models
offered cater to the vast
majority of TV models
on the market. Any
questions, please
contact us.
IMPORTANT:
Os modelos de
parafusos oferecidos,
atendem a grande
maioria de modelos de
TV existentes no
mercado. Quaisquer
dúvidas, entre em
contato conosco.
IMPORTANTE:
Los modelos de los
tornillos que vienen con
el producto cumplen cn
la mayoria de los
modelos de televisores.
Dudas, pongase en
contacto con nosotros.
IMPORTANTE:
1- Utilice una de las 3
opciones (F), ofrecidas
conforme la perforación de
su TV.
1- Utilize uma das 3 opções
oferecidas (F), conforme a
furação da sua TV.
1- Use one of the 3
available options (F),
according to the holes on
your TV set.
C
C
E
E
F
F
TV
2- Não aperte os
parafusos com
muita força. Isso
pode danificar a TV.
A Brasforma não se
responsabiliza por
acidentes
ocorridos.
2- No apriete los
tornillos
demasiadamente,
para no dañar el
televisor. Brasforma
no responsabiliza
de posibles
accidentes que
pueden ocurrir
debido a errores en
la instalación del
producto.
P1
P1
P1
G
J
G
A
A
P2
P3
P3
P3
Termo de Garantia
A garantia total de 5 anos cobre defeitos de fabricação, material, peças e a respectiva mão de obra para o conserto, após a devida
comprovação pelos técnicos credenciados.
A garantia será nula se o produto sofrer danos resultantes de acidente, montagem incorreta, uso indevido, descuido, ação de agentes corrosivos,
carga excessiva, parafusos ou porcas mal apertadas, desconhecimento das instruções contidas no Manual de Instruções ou se apresentar sinais
de haver sido reparado por pessoas não autorizadas .
O comprador será responsável pelas despesas de transporte e embalagem até o Serviço Autorizado mais próximo. Esta garantia é intransferível
e válida somente mediante a apresentação da Nota Fiscal de compra. Este produto está sujeito a modificações técnicas e de desenho para seu
aprimoramento sem aviso prévio do fabricante
Warranty Terms
This product is warranted to the original retail purchaser as follows:
You must retain the original sales receipt showing purchase date and terms of sale.
WARRANTY: When purchased from an authorized dealer, this product is warranted against defective materials or workmanship of useful life,
based on reasonable use. Your exclusive remedy for this Warranty is that The manufacturer will, at its option and within a reasonable amount
of time, repair, or replace this product or refund the original purchase price of this product. This option makes this a limited warranty. To make
claim under this warranty, you must contact the authorized dealer from whom the product was purchased, or if you cannot locate the
authorized dealer, contact: [email protected]. The manufacturer reserves the right to discontinue or change parts, models, and
products or to make substitutions.
WARRANTY LIMITATIONS: This warranty does not include:
• Any condition resulting from incorrect assembly or inadequate maintenance, cleaning, or care, or commercial use.
• Any condition resulting from other than ordinary residential wear and tear or from any use for which the product was not designed.
• The use of this product for rental use or for use in business or institutions or other heavy duty applications.
• The matching of color, grain, or texture of wood.
• The use of this product by an unattended child or disabled person. This warranty does not cover damage from transportation by a common
carrier. Under no conditions is the manufacturer liable for any of following: loss/fall and/or damage to TV’s, electronic devices, a computer;
loss of or damage to programs, records or data; and consequential or incidental damages, even if informed of their possibility.
LIMITATIONS OF DAMAGES: THE WARRANTIES AND REMEDIES SET FORTH ARE EXCLUSIVE AND IN LIEU OF ALL OTHERS, ORAL,
WRITTEN, EXPRESS OR IMPLIED, IN NO EVENT WILL BRASFORMA BE LIABLE TO YOU FOR ANY DAMAGES, INCLUDING
INCIDENTAL OR CONSEQUENTIAL DAMAGES, ARISING OUT OF THE USE OR INABILITY TO USE THIS PRODUCT.
LIMITATION OF WARRANTIES AND OTHER WARRANTY TERMS AND STATE LAW RIGHTS, ANY IMPLIED WARRANTIES, INCLUDING
IMPLIED WARRANTIES FOR MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, SHALL BE LIMITED TO THE
DURATION AND TERMS OF THIS EXPRESS WRITTEN WARRANTY.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. The manufacturer does not
authorize any person to create for it any other warranty, obligations, or liability in connection with this product.
DISCLAIMER OF DAMAGES The remedies provided herein are BUYER’S sole and exclusive remedies and in no event shall SELLER be
liable for direct, indirect, special, incidental, or consequential damages (including loss of profits) whether based on contract, tort, or any other
legal theory.
La garantía total de 5 años cubre defectos de fabricación, material y piezas luego de la debida comprobación por parte de los técnicos. La
garantía será nula si el producto sufre daños resultantes de accidentes, instalación deficiente, defectos causados por tornillos o tuercas
sueltas, uso indebido, descuido, acción de agentes corrosivos, carga excesiva, desconocimiento de las instrucciones especificadas en el
manual correspondiente o ante la presencia de señales de reparación por parte de personal no autorizado. Esta garantía es intransferible y
válida solamente con la presentación de la factura de compra. El producto podrá sufrir modificaciones técnicas de diseño sin previo aviso del
fabricante.
Condicion es de la Garantía
Instalação do suporte para decodificador modelo SBRU 871 /
Installing the SBRU 871 decoder support / Instalación de los
soportes para el modelo de decodificador SBRU 871
SUPORTE PARA TV LCD/PLASMA / LCD/PLASMA TV SUPPORT /
SOPORTE PARA LCD/PLASMA
PEÇAS DE MONTAGEM INCLUÍDAS
PARTS INCLUDED
PIEZAS DE MONTAJE INCLUSAS
PARA MONTAGEM DO SUPORTE DECODIFICADOR MODELO SBRU 871
FOR MOUNTING THE DECODER SUPPORT MODEL SBRU 871
DECODIFICADOR DE SOPORTE DE MONTAJE MODELO SBRU 871
6

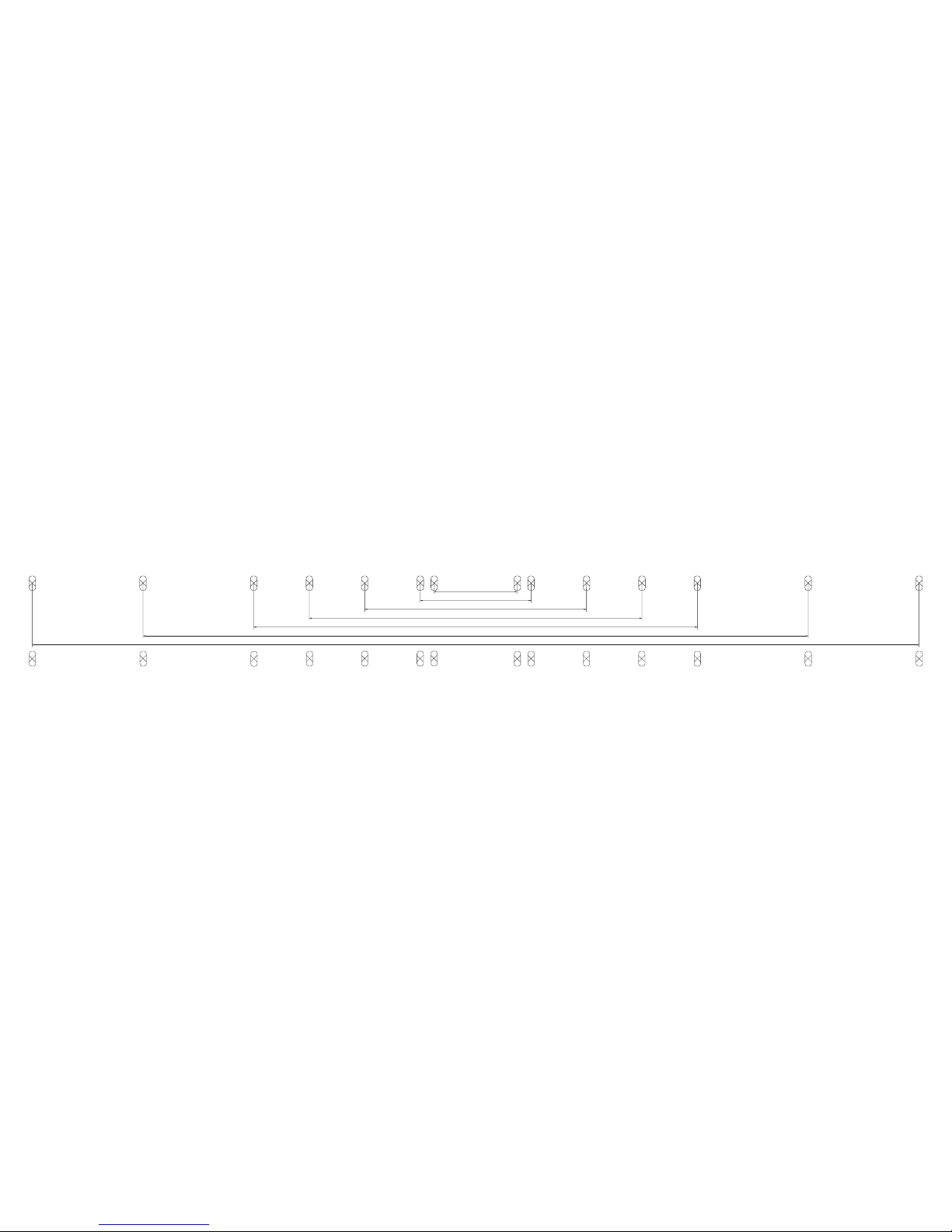

GABARITO PARA AUXILIAR FIXAÇÃO NA PAREDE / WALL MOUNTING BRACKET / GABARITO PARA AUXILIAR LA FIXACIÓN EN LA PARED
80 cm
60 cm
40 cm
30 cm
20 cm
10 cm
7,5 cm
