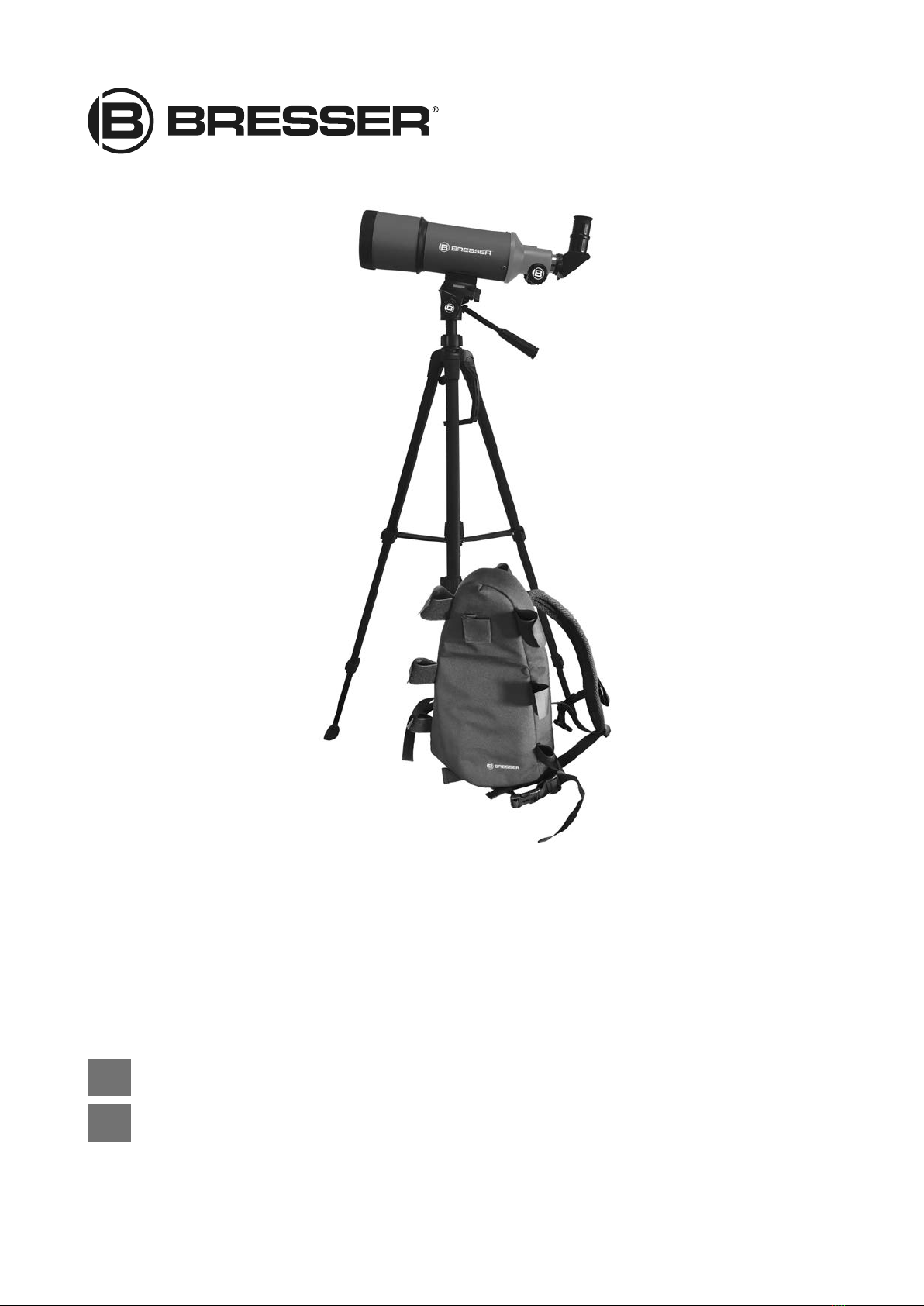

Bresser 9621800 User manual

Teleskop · Telescope ·
NightExplorer 80/400
DE Bedienungsanleitung
EN Instruction manual

DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen
zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.
EN
Visit our website via the following QR Code or web link to find further information on this product or
the available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en
d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit
product of de beschikbare vertalingen van deze gebruiksaanwijzing.
ES
¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado?
Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones
disponibles.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare
il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.
www.bresser.de/download/9621800
www.bresser.de/warranty_terms
GARANTIE · WARRANTY · GARANTÍA · GARANZIA
DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen
zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.
EN
Visit our website via the following QR Code or web link to find further information on this product or
the available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en
d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit
product of de beschikbare vertalingen van deze gebruiksaanwijzing.
ES
¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado?
Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones
disponibles.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare
il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.
www.bresser.de/download/9621800
www.bresser.de/warranty_terms
GARANTIE · WARRANTY · GARANTÍA · GARANZIA

Deutsch .................................................................................................................. 4
English ................................................................................................................... 15

4
Inhaltsverzeichnis
1 Impressum ...................................................................................................................................................... 5
2 Gültigkeitshinweis.......................................................................................................................................... 5
3 Eigenschaften................................................................................................................................................. 5
4 Zu dieser Anleitung........................................................................................................................................ 6
5 Verwendungszweck ....................................................................................................................................... 6
6 Allgemeine Sicherheitshinweise................................................................................................................... 6
7 Teileübersicht & Lieferumfang......................................................................................................................8
8 Standortwahl................................................................................................................................................... 9
9 Stativ aufstellen.............................................................................................................................................. 9
10 Stativkopf bewegen........................................................................................................................................9
11 Optiktubus auf Stativ montieren................................................................................................................. 10
12 Zubehörteile anbringen ............................................................................................................................... 10
13 Verwendung von Okularen.......................................................................................................................... 11
14 Verwendung des Zenitspiegels...................................................................................................................11
15 Smartphone-Halterung anbringen .............................................................................................................. 11
16 Vor der Beobachtung................................................................................................................................... 12
17 Beobachtung ................................................................................................................................................ 12

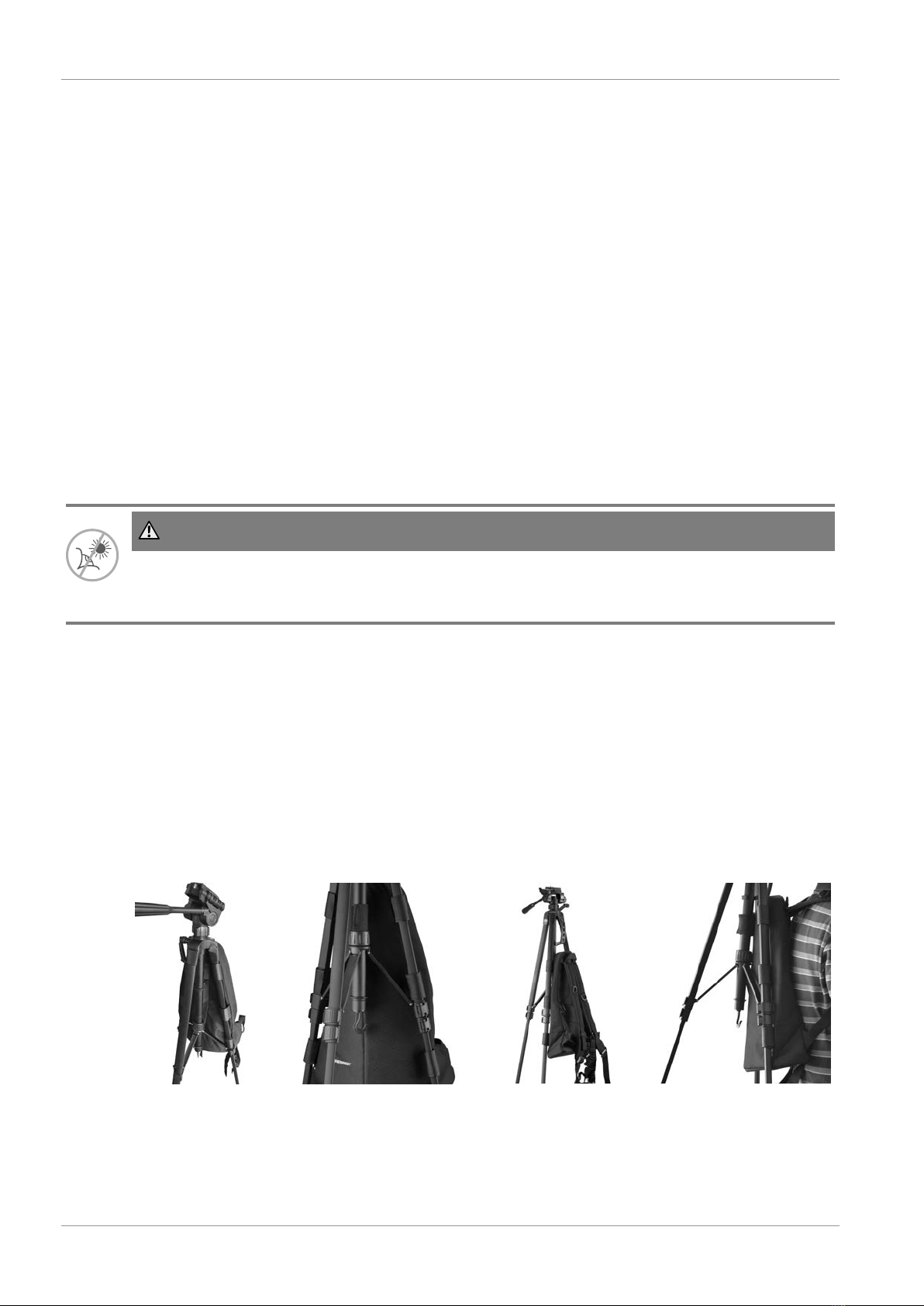

18 Stativ am Rucksack befestigen................................................................................................................... 12
19 Fehlerbeseitigung ........................................................................................................................................ 13
20 Reinigung und Wartung...............................................................................................................................13
21 Entsorgung ................................................................................................................................................... 14
22 Garantie......................................................................................................................................................... 14

5 / 28
1 Impressum
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
www.bresser.de
Für etwaige Gewährleistungsansprüche oder Serviceanfragen verweisen wir auf die Informationen zu
„Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass unaufgeforderte
Rücksendungen nicht bearbeitet werden können.
Irrtümer und technische Änderungen vorbehalten.
© 2022 Bresser GmbH
Alle Rechte vorbehalten.
Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie,
Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B. Bilddatei,
Website, etc.) ohne eine vorherige schriftliche Genehmigung des Herstellers ist nicht gestattet.
Die in dieser Dokumentation verwendeten Bezeichnungen und Markennamen der jeweiligen Firmen
sind im Allgemeinen in Deutschland, der Europäischen Union und/oder weiteren Ländern waren-, mar-
ken- und/oder patentrechtlich geschützt.
2 Gültigkeitshinweis
Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern:
9621800
Anleitungsversion: 0922
Bezeichnung dieser Anleitung:
Manual_9621800_NightExplorer-80-400_de-en_BRESSER_v092022a
Informationen bei Serviceanfragen stets angeben.
3 Eigenschaften
• Achromatische Optik nach Fraunhofer
• Vergütete Objektivlinsen
• Solider Tubus aus Metall
• Höhenverstellbares Fotostativ mit Handführung
• Tauschutzkappe
• Rucksack
• Zubehör-Set: 3 Okulare, Zenitspiegel, Smartphone-Halterung

6 / 28
4 Zu dieser Anleitung
HINWEIS
Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten!
Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan-
leitung.
Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt
auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden
Besitzer/Benutzer des Produkts weiterzugeben.
5 Verwendungszweck
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per-
son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Dieses Gerät dient ausschließlich der privaten Nutzung.
• Es wurde entwickelt zur vergrößerten Darstellung von Naturbeobachtungen.
6 Allgemeine Sicherheitshinweise
GEFAHR
Erblindungsgefahr!
Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die Nähe der Sonne. Es besteht
ERBLINDUNGSGEFAHR!
GEFAHR
Erstickungsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kin-
der. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen.
• Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht Er-
stickungsgefahr!
• Dieses Produkt beinhaltet Kleinteile, die von Kindern verschluckt werden können! Es besteht Ersti-
ckungsgefahr!
VORSICHT
Brandgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht Brandgefahr. Beachten Sie unbedingt die
nachfolgenden Sicherheitsinformationen, um die Entstehung von Bränden zu vermeiden.
• Setzen Sie das Gerät – speziell die Linsen – keiner direkten Sonneneinstrahlung aus! Durch die
Lichtbündelung könnten Brände verursacht werden.

7 / 28
HINWEIS
Gefahr von Sachschäden!
Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden.
Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an das für Ihr
Land zuständige Service-Center (siehe Kapitel „Service“).
• Setzen Sie das Gerät keinen Erschütterungen aus.
• Bauteile nicht über einen längeren Zeitraum direkter Sonneneinstrahlung aussetzen. Durch über-
mäßige Sonneneinwirkung kann das Material Schaden nehmen.
• Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoher
Luftfeuchtigkeit.
HINWEIS
Schutz der Privatsphäre
Achten Sie die Privatsphäre Ihrer Mitmenschen – schauen Sie mit diesem Gerät zum Beispiel nicht in
Wohnungen!

8 / 28
7 Teileübersicht & Lieferumfang
SR-4mm H-12.5mm H-20mm
PUSH
36
9
1
10
5
4
2
36
8
16
23
24
25
26
27
29
28
31
34
32
30
33
35
7
15
21
11
11
17
14
A
C
D
B
20
19
20
18
17
F
44
42
22
E
12
38
39
13
37
40
41
43
Abb.1: Alle Teile des Teleskops
1 Tauschutzkappe 2 Objektivlinse (innen)
3 Optiktubus 4 Okularaufnahme
5 Fixierschraube (Okularaufnahme) 6 Staubschutzkappe (Okularaufnahme)
7 Okulare 8 Fixierschraube (Zenitspiegel)
9 Zenitspiegel 10 Fokusrad
11 Stativkopfplatte 12 Stativkopf mit Neigevorrichtung
13 Arretierungshebel (Stativkopfplatte) 14 Fixierschraube (Stativkopfneigung 90°)
15 Fixierschraube (Stativkopfplatte) 16 Fixierungszapfen
17 Gewindeschraube (Stativkopfplatte) 18 Höhenverstellbare Stativstange
19 Fixierschraube (horizontale Verstellung) 20 Handführung (vertikale Verstellung)
21 Stativkopf 22 Dosenlibelle
23 Fixierschraube (Höhenverstellung) 24 Kurbel (Höhenverstellung)
25 Stativ-Mittelstange 26 Druckknopf
27 Haken 28 Stativfuß

9 / 28
29 Stativbein-Unterteil 30 Unterer Feststellclip
31 Stativbein-Mittelteil 32 Oberer Feststellclip
33 Stativkreuz 34 Stativbein-Oberteil
35 Montagebasis 36 Staubschutzkappe (Objektiv)
37 Montagering 38 Fixierschraube (Montagering)
39 Halterung 40 Führungsschiene
41 Fixierschraube (Halterung) 42 Klettverschlüsse
43 Tragegurt 44 Reißverschluss (Rücken)
Lieferumfang:
Optik-Tubus (A), Stativ (B), 3 Okulare: SR-4mm, H-12.5mm, H-20mm (C), Zenitspiegel (D), Smartpho-
ne-Halterung (E), Rucksack (F), Bedienungsanleitung
8 Standortwahl
Einen dunklen Standort wählen, um eine Beeinträchtigung der Dunkeladaption durch Lichter zu ver-
meiden. Der Untergrund muss eben und stabil sein.
Nicht aus geschlossenen Räumen heraus beobachten. Teleskop und Zubehör ca. 30 Minuten vor Be-
obachtungsbeginn an den gewünschten Standort stellen, damit ein Temperaturausgleich gewährleis-
tet ist.
9 Stativ aufstellen
1. Den Druckknopf an der Stativ-Mittelstange drücken und gleichzeitig die Stativbeine langsam nach
außen ziehen bis das Stativkreuz vollständig ausgefahren ist.
2. Die oberen Feststellclips nacheinander öffnen und die Stativbein-Mittelteile vollständig ausziehen.
3. Die unteren Feststellclips nacheinander öffnen und die Stativbein-Unterteile auf die gewünschte
Höhe ausziehen.
4. Darauf achten, dass sich die Luftblase der Dosenlibelle mittig im Kreis befindet, um einen waage-
rechten Stand zu gewährleisten. Gegebenenfalls die Stativbein-Unterteile nachjustieren.
5. Die Feststellclips schließen.
6. Fixierschraube für die Höhenverstellung lösen.
7. Stativkopf mittels Kurbel auf die gewünschte Höhe ausfahren.
8. Fixierschraube für die Höhenverstellung handfest anziehen.
10 Stativkopf bewegen
HINWEIS
Arretierungsschrauben/-ringe nur handfest anziehen
Arretierungsschrauben und -ringe nur handfest anziehen. Durch zu festes Anziehen können Schrau-
ben, Ringe und Gewindefassungen brechen!
1. Fixierschraube für die horizontale Bewegung lösen, um den Stativkopf nach rechts oder links zu
bewegen.
2. Fixierschraube handfest anziehen, um den Kopf in der gegenwärtigen horizontalen Position fest-
zusetzen.
3. Führungsgriff entgegen dem Uhrzeigersinn drehen, um die Fixierung für die vertikale Bewegung
zu lösen und den Stativkopf nach oben oder unten zu kippen.

10 / 28
4. Führungsgriff im Uhrzeigersinn drehen, um den Kopf in der gegenwärtigen vertikalen Position fest-
zusetzen.
5. Für eine um 90° gedrehte Beobachtungsposition der aufgesetzten Optik die Fixierschraube für die
Stativkopfneigeplatte lösen.
6. Neigeplatte nach rechts umklappen und Fixierschraube handfest anziehen, um die Neigeplatte in
dieser Position festzusetzen.
11 Optiktubus auf Stativ montieren
HINWEIS
Optik während der Montage sichern
Optik während der Montage stets mit einer Hand sichern! Ein Herabfallen desselben führt zu irrepara-
blen Schäden am Gerät.
1. Arretierungshebel am Stativkopf in Position FREE drücken und gleichzeitig die Stativkopfplatte
aus der Halterung entnehmen.
2. Gewindeschraube der Stativkopfplatte in das Gewinde der Montagebasis des Optik-Tubus eindre-
hen, um die Stativkopfplatte am Optik-Tubus zu befestigen. Darauf achten, dass der Fixierungs-
zapfen in die entsprechende Bohrung greift.
3. Den Arretierungshebel am Stativkopf in die Position FREE drücken und den Optik-Tubus mit der
montierten Stativkopfplatte in die Halterung einsetzen. Darauf achten, dass die Objektivlinse in die
entgegengesetzte Richtung zum Führungsgriff zeigt.
4. Arretierungshebel in Position LOCK drücken.
12 Zubehörteile anbringen
Z1
Z3
Z4
Z5
Z2
Abb.2: Zubehör am Optik-Tubus anbringen
Z1 Okular Z2 Fixierschraube (Zenitspiegel)
Z3 Zenitspiegel Z4 Okularaufnahme
Z5 Fixierschraube (Okularaufnahme)
1. Klemmschraube lösen.

11 / 28
2. Gewünschtes Zubehörteil in die Okularaufnahme einsetzen.
3. Klemmschraube handfest anziehen, so dass Zubehörteil sicher fixiert ist.
13 Verwendung von Okularen
Die Vergrößerung hängt von der Brennweite des Teleskops und des Okulars ab. Durch Auswechseln
der Okulare kann die Vergrößerung variiert werden.
Formel zur Berechnung der Vergrößerung:
Brennweite Teleskop : Brennweite Okular = Vergrößerung
Beispielrechnung:
400 mm : 20 mm = 20x
Bei diesem Teleskop sind drei Okulare im Lieferumfang enthalten. Die Beobachtung stets mit einem
Okular mit hoher Brennweite (= niedrige Vergrößerung) beginnen.
14 Verwendung des Zenitspiegels
Der Zenitspiegel wird vor dem Okular in die Okularaufnahme eingesetzt. So ist ein bequemerer Ein-
blick möglich. Er bewirkt eine Bildumkehrung zu einem aufrechten aber seitenverkehrten Bild.
15 Smartphone-Halterung anbringen
S4
S1
S2 S5
S6
S3
Abb.3: Montage der Smartphone-Halterung
S1 Montagering S2 Fixierschraube (Montagering)
S3 Führungsschiene S4 Smartphone*
S5 Klemmbolzen S6 Fixierschraube (Führungsschiene)
VORSICHT!Stellen Sie beim Einsetzen und der späteren Verwendung der Smartphone-Halterung
stets sicher, dass das eingesetzte Smartphone* rutsch- und sturzsicher in der Halterung befes-
tigt ist! Der Hersteller übernimmt keine Verantwortung für Schäden am Smartphone, die auf ei-
ne unsachgemäße bzw. falsche Handhabung zurückzuführen ist!
1. Ein Okular in den Zenitspiegel am Teleskop einsetzen und darin fixieren.
2. Die Smartphone-Halterung mit dem Montagering (S1) über das eingesetzte Okular stülpen und mit
der Fixierschraube (S2) daran festschrauben.
3. Die Klemmbolzen (S5) der Halterung auseinanderdrücken und das Smartphone* zwischen diesen
festklemmen. Die Smartphone-Linse genau mittig über dem Okular positionieren, so dass das Bild
genau mittig auf dem Display zu sehen ist. Ggf. mittels Zoomfunktion das Bild formatfüllend auf
dem Display einstellen.

12 / 28
4. Die Kamera-App* auf dem Smartphone* starten. In der Kamera-App* wird durch das Okular aufge-
nommene Bild wiedergegeben.
5. Ggf. die Position des Smartphones* korrigieren bis der gewünschte Bildausschnitt angezeigt wird.
Dazu die Fixierschraube (S6) an der Unterseite der Halterung lösen und das Smartphone in der
Halterung auf der Schiene auf- oder abwärts bewegen.
6. Mittels Auslöse-Knopf der Kamera-App die Aufnahme vom Beobachtungsobjekt erstellen.
HINWEIS!Um ein möglichst wackelfreies Bild erzeugen zu können, empfiehlt sich die Verwen-
dung einer Fernbedienung* (z.B. per Bluetooth) für den Auslöse-Vorgang.
*nicht im Lieferumfang enhalten
16 Vor der Beobachtung
Zum Schutz vor Staub und Schmutz sind Tubusöffnung und Okularstutzen mit Schutzkappen ver-
schlossen. Schutzkappen vor der Beobachtung entfernen. Für die Lagerung die Kappen wieder auf-
setzen.
17 Beobachtung
GEFAHR
Erblindungsgefahr!
Schauen Sie mit diesem Gerät niemals direkt in die Sonne oder in die Nähe der Sonne. Es besteht
ERBLINDUNGSGEFAHR!
1. Teleskop grob auf das gewünschte Objekt (z.B. den Mond) ausrichten und durch das Okular bli-
cken.
2. Durch horizontale und vertikale Verstellung des Teleskops das Objekt mittig ins Blickfeld holen.
3. Das Objekt wird durch das Okular vergrößert dargestellt.
4. Falls erforderlich, die Bildschärfe am Fokusrad einstellen.
5. Durch den Wechsel von einem Okular mit hoher Brennweite zu einem Okular mit niedriger Brenn-
weite kann die Vergrößerung gesteigert werden.
18 Stativ am Rucksack befestigen
Abb.4: Anbringen des Stativs am Rucksack für den Transport.
Für den Transport kann das Stativ mit den seitlich am Rucksack angebrachten Klettverschlüssen an
selbigem befestigt werden:
1. Stativbeine etwa bis zur Hälfte ausziehen/einschieben.

13 / 28
2. Klettverschlüsse am Rucksack öffnen und um zwei der drei Stativbeine wickeln.
3. Klettverschlüsse wieder verschließen. Beim Schultern des Rucksacks hängt das Stativ nun am
Rucksack und kann bequem transportiert werden.
19 Fehlerbeseitigung
Problem/Fehler Mögliche Lösung
Kein Bild Schutzkappen entfernen;
Okular mit geringerer Vergrößerung wählen
Unscharfes Bild Bildschärfe mittels Fokusrad einstellen
Keine Scharfeinstellung möglich Temperaturausgleich abwarten
Schlechtes Bild Nicht durch Glasscheiben beobachten
„Schiefes“ Bild trotz Zenitspiegel Okularstutzen des Zenitspiegels senkrecht aus-
richten
20 Reinigung und Wartung
HINWEIS
Objektiv niemals aus der Fassung nehmen und Einstellschrauben nicht verändern!
Ein korrekter Wiedereinbau ohne Fachkenntnisse ist nicht möglich. Eine erhebliche Verminderung der
optischen Leistungsfähigkeit ist die Folge. In diesem Fall erlischt der Garantieanspruch!
HINWEIS
Keine aggressiven Reinigungsmittel verwenden!
Verwenden Sie für die Reinigung der optischen Flächen keine fotografischen Linsenreiniger sowie kei-
ne duftimprägnierten, gefärbten oder mit Lotion getränkten Tücher. Durch die Verwendung kann die
Optik dauerhaft Schaden nehmen!
• Gerät vor Staub und Feuchtigkeit schützen.
• Fingerabdrücke und ähnliche Verunreinigungen der optischen Flächen vermeiden.
• Vor der Verwendung muss die Restfeuchtigkeit vollständig abgebaut sein.
• Die Optik nicht zu häufig reinigen! Ein wenig Staub auf der Linsenvorderseite oder Spiegeloberflä-
che bewirkt keine nennenswerte Verringerung der Abbildungsqualität. Dies ist kein Anlass für eine
Reinigung.
• Falls erforderlich, Staub auf Linsenvorderseite oder Spiegeloberfläche mit einem Kamelhaarpinsel
vorsichtig entfernen oder mit einem Blasebalg weg blasen.
• Organische Verschmutzungen (z. B. Fingerabdrücke) mit einer Reinigungsflüssigkeit entfernen
(Mischverhältnis: drei Teile destilliertes Wasser, ein Teil Isopropylalkohol). Je halbem Liter Reini-
gungsflüssigkeit einen kleinen Tropfen eines biologisch abbaubaren Geschirrspülmittels beifügen.
Weiche, weiße Gesichtspflegetücher verwenden und Oberflächen vorsichtig mit kurzen, radialen
Wischbewegungen reinigen. Die Tücher möglichst häufig auswechseln.
• Bei hoher Luftfeuchtigkeit kann das verbaute Glas beschlagen und es kann zu Feuchtigkeitsbil-
dung kommen. Dies ist kein Mangel! Lassen Sie in diesem Fall das Gerät bei Zimmertemperatur
einige Zeit akklimatisieren, so dass die Restfeuchtigkeit abgebaut werden kann.
• Nachdem die Restfeuchtigkeit vollständig abgebaut ist, die Staubschutzkappen aufsetzen und das
Teleskop in einem geschlossenen Behältnis* an einem trockenen und schimmelfreien Platz
lagern. Es wird empfohlen, Zubehörteile in einem geschlossenen Behälter mit Trockenmittel zu
lagern.

14 / 28
• (*abhängig vom jeweiligen Modell kann ein Koffer bereits im Lieferumfang enthalten sein)
21 Entsorgung
Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen
Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.
22 Garantie
Die Garantiezeit beträgt 5 Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon
als Nachweis für den Kauf auf. Während der Garantiezeit werden defekte Geräte von Ihrem Händler
vor Ort angenommen. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück. Nach Ab-
lauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, ein defektes Gerät zwecks Reparatur zu-
rückzugeben.
Nach Ablauf der Garantiezeit anfallende Reparaturen sind jedoch kostenpflichtig.

15
Contents
1 Imprint (German) .......................................................................................................................................... 16
2 Validity note .................................................................................................................................................. 16
3 Features ........................................................................................................................................................ 16
4 About this Instruction Manual..................................................................................................................... 16
5 Intended Use................................................................................................................................................. 17
6 General safety instructions ......................................................................................................................... 17
7 Parts overview & scope of delivery ............................................................................................................ 18
8 Site location .................................................................................................................................................. 19
9 Setting up the tripod .................................................................................................................................... 19
10 Moving the tripod head................................................................................................................................ 19
11 Mounting the OTA on the tripod ................................................................................................................. 20
12 Installing accessories .................................................................................................................................. 20
13 Using eyepieces ........................................................................................................................................... 21
14 Using the diagonal mirror............................................................................................................................21
15 Smartphone holder installation .................................................................................................................. 21
16 Before starting an observation ................................................................................................................... 22
17 Observation .................................................................................................................................................. 22
18 Attach the tripod to the backpack .............................................................................................................. 22
19 Troubleshooting ........................................................................................................................................... 23
20 Cleaning and maintenance.......................................................................................................................... 23
21 Disposal ........................................................................................................................................................ 23
22 Warranty........................................................................................................................................................ 24

16 / 28
1 Imprint (German)
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
www.bresser.de
For any warranty claims or service inquiries, please refer to the information on "Warranty" and "Ser-
vice" in this documentation. We ask for your understanding that unsolicited returns cannot be pro-
cessed.
Errors and technical changes excepted.
© 2022 Bresser GmbH
All rights reserved.
The reproduction of this documentation - even in extracts - in any form (e.g. photocopy, print, etc.) as
well as the use and distribution by means of electronic systems (e.g. image file, website, etc.) without
the prior written permission of the manufacturer is prohibited.
The designations and brand names of the respective companies used in this documentation are gen-
erally protected by trade, trademark and/or patent law in Germany, the European Union and/or other
countries.
2 Validity note
This documentation is valid for the products with the following article numbers:
9621800
Manual version: 0922
Manual designation:
Manual_9621800_NightExplorer-80-400_de-en_BRESSER_v092022a
Always provide information when requesting service.
3 Features
• Achromatic optics by Fraunhofer
• Coated objective lenses
• Solide metal tube
• Height adjustable photo tripod with handle
• Dew shield
4 About this Instruction Manual
NOTICE
These operating instructions are to be considered a component of the device.
Read the safety instructions and the instruction manual carefully before using this device.
Keep these instruction manual in a safe place for future reference. If the device is sold or passed on,
the instruction manual must be passed on to any subsequent owner/user of the product.

17 / 28
5 Intended Use
• This device is not intended for use by persons (including children) with impaired physical, sensory
or mental abilities, or for lack of experience and/or knowledge, unless they are supervised by or
have received instructions from a person responsible for their safety on how to use this device.
• This device is for personal use only.
• It was developed for an magnified representation of nature observations.
6 General safety instructions
DANGER
Risk of blindness!
Never look directly at, or near the sun with this device. There is a RISK OF BLINDNESS!
DANGER
Danger of suffocation!
Improper use of this product may result in suffocation, especially for children. It is therefore imperative
that you observe the following safety information.
• Keep packaging materials (plastic bags, rubber bands, etc.) away from children! There is a danger
of choking!
• This product contains small parts that can be swallowed by children! Choking hazard!
CAUTION
Fire hazard!
Improper use of this product may result in fire. It is essential that you observe the following safety in-
formation in order to avoid fires.
• Do not place the device, particularly the lenses, in direct sunlight. The concentration of light could
cause a fire.
NOTICE
Danger of material damage!
Improper handling may result in damage to the unit and/or accessories. Therefore, use the device only
in accordance with the following safety information.
• Do not disassemble the device! In the event of a defect, please contact the after sales support
number listed below.
• Do not subject the device to excessive vibrations.
• Do not expose the components to direct sunlight for a longer time.
• Do not expose the device to high temperatures and protect it from water and high humidity.
NOTICE
Privacy Protection
Respect the privacy of your fellow human beings - do not look into flats with this device, for example!

18 / 28
7 Parts overview & scope of delivery
SR-4mm H-12.5mm H-20mm
PUSH
36
9
1
10
5
4
2
36
8
16
23
24
25
26
27
29
28
31
34
32
30
33
35
7
15
21
11
11
17
14
A
C
D
B
20
19
20
18
17
F
44
42
22
E
12
38
39
13
37
40
41
43
Illustration1: All parts of the telescope
1 Dew protection cap 2 Objective lens (Inside)
3 Optical Tubes 4 Eyepiece holder
5 Fixing screw (Eyepiece connection) 6 Dust cap (Eyepiece connection)
7 Eyepieces 8 Fixation screw (Diagonal mirror)
9 Diagonal mirror 10 Focus wheel
11 Tripod head plate 12 Tripod head with tilting mechanism
13 Locking lever (tripod head plate) 14 Fixing screw (tripod head tilt 90°)
15 Fixing screw (tripod head plate) 16 Fixing spigot
17 Threaded screw (tripod head plate) 18 Height adjustable tripod rod
19 Fixing screw (horizontal adjustment) 20 Manual guidance (vertical adjustment)
21 Tripod head 22 Circular level
23 Fixing screw (height adjustment) 24 Crank (height adjustment)
25 Tripod center rod 26 Push button
27 Hook 28 Tripod foot

19 / 28
29 Tripod leg lower part 30 Lower locking clip
31 Tripod leg center section 32 Upper locking clip
33 Tripod cross 34 Tripod leg upper part
35 Mounting base 36 Dust cap (lens)
37 Mounting ring 38 Fixing screw (mounting ring)
39 Bracket 40 Guide rail
41 Fixing screw (bracket) 42 Velcro fasteners
43 Carrying strap 44 Zipper (back)
Scope of delivery:
Optical tube (A), tripod (B), 3 eyepieces: SR-4mm, H-12.5mm, H-20mm (C), diagonal mirror (D),
smartphone holder (E), backpack (F), user manual
8 Site location
Choose a dark location to avoid an interference of dark adaption throughout lights. A flat and stable
surface is recommended.
Do not observe from closed rooms. Approx. 30 minutes before starting an observation, position the
telescope and the accessories on the desired location to allow a temperature compensation.
9 Setting up the tripod
1. Press the push button on the tripod center rod and at the same time slowly pull the tripod legs out-
wards until the tripod cross is fully extended.
2. Open the upper locking clips one after the other and pull out the tripod leg middle parts completely.
3. Open the lower locking clips one after the other and extend the tripod leg lower parts to the de-
sired height.
4. Make sure that the air bubble of the circular level is centered in the circle to ensure a level stand. If
necessary, readjust the lower parts of the tripod leg.
5. Close the locking clips.
6. Loosen the fixing screw for the height adjustment.
7. Extend the tripod head to the desired height using the crank.
8. Hand-tighten the fixing screw for the height adjustment.
10 Moving the tripod head
NOTICE
Tighten locking screws/rings only by hand.
Tighten locking screws/rings only by hand. Rings and threads can break when overtighten them!
1. Loosen the fixing screw for horizontal movement to move the tripod head to the right or to the left.
2. Tighten the fixing screw by hand to set the tripod in current horizontal position.
3. Loosen the fixation for vertical movement by turning the handle counterclockwise. Tilt the tripod
head up and down.
4. Turn the handle clockwise to to set the tripod head in current vertical position.
5. Loosen the fixing screw for the tripod tilt plate to tilt the the attached optics sidewards for a viewing
position up to 90 degrees.

20 / 28
6. Tilt the tilt plate to the right and tighten the fixing screw by hand to set the tilt plate in current posi-
tion.
11 Mounting the OTA on the tripod
NOTICE
Save the OTA when installing it.
Save the OTA always with one hand when installing it! It can cause serious damage if the device is
falling down.
1. Push the locking lever on the tripod head to the FREE position and simultaneously remove the tri-
pod head plate from the holder.
2. Screw the threaded screw of the tripod head plate into the thread of the mounting base of the op-
tical tube to fix the tripod head plate to the optical tube. Make sure that the fixing pin engages in
the corresponding hole.
3. Push the locking lever on the tripod head to the FREE position and insert the optical tube with the
mounted tripod head plate into the holder. Make sure that the objective lens points in the opposite
direction to the guide handle.
4. Push the locking lever into the LOCK position.
12 Installing accessories
Z1
Z3
Z4
Z5
Z2
Illustration2: Attach accessories to the optical tube
Z1 Eyepiece Z2 Fixation screw (Diagonal mirror)
Z3 Diagonal mirror Z4 Eyepiece holder
Z5 Fixing screw (Eyepiece connection)
1. Loosen fixing screw.
2. Insert the desired accessory into the eyepiece holder.
3. Tighten the fixing screw by hand that the accessory ist fixed in a secure way.
