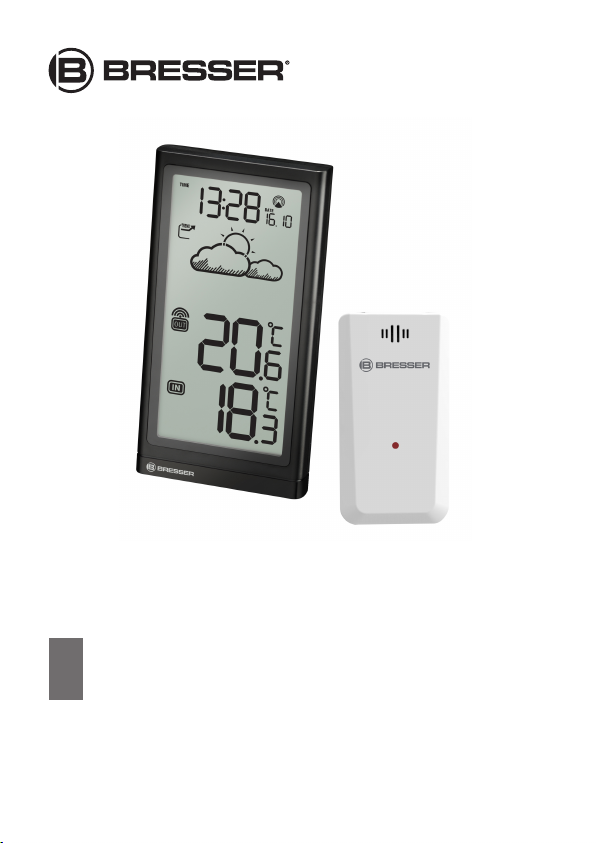

Bresser Meteo Temp User manual

Wetterstation · Weather Station ·
Meteo Temp
DE Bedienungsanleitung
EN Instruction manual

DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen
zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.
EN
Visit our website via the following QR Code or web link to find further information on this product or the
available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en
d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product
of de beschikbare vertalingen van deze gebruiksaanwijzing.
ES
¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado?
Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones
disponibles.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il
nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.
www.bresser.de/P7004200
www.bresser.de/warranty_terms
GARANTIE · WARRANTY · GARANTÍA · GARANZIA
DE
Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen
zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.
EN
Visit our website via the following QR Code or web link to find further information on this product or the
available translations of these instructions.
FR
Si vous souhaitez obtenir plus d’informations concernant ce produit ou rechercher ce mode d’emploi en
d’autres langues, rendez-vous sur notre site Internet en utilisant le code QR ou le lien correspondant.
NL
Bezoek onze internetpagina via de volgende QR-code of weblink, voor meer informatie over dit product
of de beschikbare vertalingen van deze gebruiksaanwijzing.
ES
¿Desearía recibir unas instrucciones de uso completas sobre este producto en un idioma determinado?
Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versiones
disponibles.
IT
Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il
nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili.
www.bresser.de/P7004200
www.bresser.de/warranty_terms
GARANTIE · WARRANTY · GARANTÍA · GARANZIA

3
Inhaltsverzeichnis
1 Impressum ............................................................................ 5
2 Gültigkeitshinweis................................................................ 5
3 Zu dieser Anleitung.............................................................. 6
4 Allgemeine Sicherheitshinweise......................................... 6
5 Teileübersicht und Lieferumfang........................................ 9
6 Display-Anzeigen................................................................ 11
7 Vor der Inbetriebnahme ..................................................... 12
8 Stromversorgung herstellen ............................................. 13
9 Automatische Zeiteinstellung ........................................... 14
10 Manuelle Zeiteinstellung.................................................... 14
11 Automatische Messwerteübertragung ............................. 15
12 Wettertrend ......................................................................... 15
13 Trendpfeile .......................................................................... 16
14 Frostwarnung...................................................................... 16
15 Technische Daten............................................................... 16
16 EG-Konformitätserklärung ................................................ 17
17 Entsorgung ......................................................................... 17

4
18 Garantie.................................................................................18

5 / 36
1 Impressum
Bresser GmbH
Gutenbergstr. 2
46414 Rhede
Germany
http://www.bresser.de
Für etwaige Gewährleistungsansprüche oder Serviceanfra-
gen verweisen wir auf die Informationen zu „Garantie“ und
„Service“ in dieser Dokumentation. Wir bitten um Verständ-
nis, dass direkt an die Hersteller-Anschrift gerichtete Anfra-
gen oder Einsendungen nicht bearbeitet werden können.
Irrtümer und technische Änderungen vorbehalten.
© 2019 Bresser GmbH
Alle Rechte vorbehalten.
Die Reproduktion dieser Dokumentation – auch auszugs-
weise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) so-
wie die Verwendung und Verbreitung mittels elektronischer
Systeme (z.B. Bilddatei, Website, etc.) ohne eine vorherige
schriftliche Genehmigung des Herstellers ist nicht gestattet.
Die in dieser Dokumentation verwendeten Bezeichnungen
und Markennamen der jeweiligen Firmen sind im Allgemei-
nen in Deutschland, der Europäischen Union und/oder wei-
teren Ländern waren-, marken- und/oder patentrechtlich ge-
schützt.
2 Gültigkeitshinweis
Diese Dokumentation ist gültig für die Produkte mit den
nachfolgend aufgeführten Artikelnummern:
7004200

6 / 36
Anleitungsversion: v012020a
Bezeichnung dieser Anleitung:
Manual_7004200_Meteo-Temp_de-en_BRES-
SER_v012020a
Informationen bei Serviceanfragen stets angeben.
3 Zu dieser Anleitung
HINWEIS
Diese Bedienungsanleitung ist als Teil des Gerätes zu
betrachten!
Lesen Sie vor der Benutzung des Geräts aufmerksam die
Sicherheitshinweise und die Bedienungsanleitung.
Bewahren Sie diese Bedienungsanleitung für die erneute
Verwendung zu einem späteren Zeitpunkt auf. Bei Verkauf
oder Weitergabe des Gerätes ist die Bedienungsanleitung
an jeden nachfolgenden Besitzer/Benutzer des Produkts
weiterzugeben.
4 Allgemeine Sicherheitshinweise
GEFAHR
Erstickungsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht
Erstickungsgefahr, insbesondere für Kinder. Beachten Sie
deshalb unbedingt die nachfolgenden Sicherheitsinformatio-
nen.
• Verpackungsmaterialien (Plastiktüten, Gummibänder,
etc.) von Kindern fernhalten! Es besteht Erstickungsge-
fahr!

7 / 36
• Dieses Produkt beinhaltet Kleinteile, die von Kindern
verschluckt werden können! Es besteht Erstickungsge-
fahr!
GEFAHR
Gefahr eines Stromschlags!
Dieses Gerät beinhaltet Elektronikteile, die über eine Strom-
quelle (Netzteil und/oder Batterien) betrieben werden. Bei
unsachgemäßer Verwendung dieses Produkts besteht die
Gefahr eines Stromschlags. Ein Stromschlag kann zu
schweren bis tödlichen Verletzungen führen. Beachten Sie
daher unbedingt die nachfolgenden Sicherheitsinformatio-
nen.
• Lassen Sie Kinder beim Umgang mit dem Gerät nie un-
beaufsichtigt! Die Nutzung darf nur, wie in der Anlei-
tung beschrieben, erfolgen, andernfalls besteht die Ge-
fahr eines Stromschlags!
GEFAHR
Explosionsgefahr!
Bei unsachgemäßer Verwendung dieses Produkts besteht
Explosionsgefahr. Beachten Sie unbedingt die nachfolgen-
den Sicherheitsinformationen, um eine Explosion zu vermei-
den.
• Setzen Sie das Gerät keinen hohen Temperaturen aus.
Benutzen Sie nur die empfohlenen Batterien. Gerät und
Batterien nicht kurzschließen oder ins Feuer werfen!
Durch übermäßige Hitze und unsachgemäße Handha-
bung können Kurzschlüsse, Brände und sogar Explo-
sionen ausgelöst werden!

8 / 36
HINWEIS
Gefahr von Sachschäden!
Bei unsachgemäßer Handhabung können das Gerät und/
oder die Zubehörteile beschädigt werden. Verwenden Sie
das Gerät deshalb nur entsprechend den nachfolgenden Si-
cherheitsinformationen.
• Bauen Sie das Gerät nicht auseinander! Wenden Sie
sich im Falle eines Defekts an Ihren Fachhändler. Er
nimmt mit dem Service-Center Kontakt auf und kann
das Gerät ggf. zwecks Reparatur einschicken.
• Gerät nicht in Wasser tauchen!
• Das Gerät keinen Stößen, Erschütterungen, Staub,
dauerhaft hohen Temperaturen oder extremer Feuch-
tigkeit aussetzen. Dies kann zu Fehlfunktionen, Kurz-
schlüssen sowie zu Beschädigungen an Batterien und
Bauteilen führen.
• Nur die empfohlenen Batterien verwenden. Schwache
oder verbrauchte Batterien immer durch komplett neu-
en Satz Batterien mit voller Kapazität ersetzen. Keine
Batterien unterschiedlicher Marken, Typen oder mit un-
terschiedlich hoher Kapazität verwenden. Batterien aus
dem Gerät entfernen wenn es längere Zeit nicht be-
nutzt wird.
HINWEIS
Gefahr von Spannungsschäden!
Für Spannungsschäden in Folge falsch eingelegter Batteri-
en übernimmt der Hersteller keine Haftung!

9 / 36
5 Teileübersicht und Lieferumfang
A
125
4
3
8
6
7
B
9
11
10
Abb.1: Teileübersicht für Basisstation (oben) und Funksensor (un-
ten)
1 Display (Basisgerät) 2 UP-Taste (Wertänderung auf-
wärts)

10 / 36
3 DOWN-Taste (Wertände-
rung abwärts)
4 SYNC-Taste
5 SET-Taste (Grundeinstellun-
gen und Wechsel zwischen
Anzeige in °C oder °F)
6 Batteriefach
7 Standfuß ausklappbar 8 Aufhängevorrichtung
9 Batteriefachdeckel 10 Aufhängevorrichtung
11 Batteriefach
Lieferumfang
Basisgerät (A), Funksensor (B)
Erforderliche Batterien (nicht im Lieferumfang enthalten):
Station: 2 Stck. Mignon-Batterien (1.5V, Typ AAA)
Sensor: 2 Stck. Mignon-Batterien (1.5V, Typ AAA)

11 / 36
6 Display-Anzeigen
1
13
3
4
8
10
5
12
6
9
2
7
11
14
Abb.2: Display-Anzeigen für Basisstation
1 Uhrzeit 2 Symbol für Sommerzeit
3 Wettertrend-Pfeil 4 Grafische 12-24-Stunden-
Wettertrendanzeige

12 / 36
5 Empfangssymbol Funksensor 6 Symbol Temperaturbereich
Funksensor (Außentempera-
tur)
7 Temperaturwert Funksensor
(Außentemperatur)
8 Batteriestandanzeige (Funk-
sensor)
9 Symbol Temperaturbereich
Basisstation (Innentempera-
tur)
10 Temperaturwert Basisstation
(Innentemperatur)
11 Batteriestandanzeige (Basis-
station)
12 Symbol Zeitsignal-Übertra-
gung
13 Tag und Monat 14 Frostwarnung
7 Vor der Inbetriebnahme
HINWEIS
Vermeidung von Verbindungsstörungen!
Um Verbindungsstörungen zwischen den Geräten zu ver-
meiden, sind die folgenden Punkte bei der Inbetriebnahme
zu beachten.
1. Basisgerät (Empfänger) und Sensor (Sender) so nah
wie möglich nebeneinander stellen/legen.
2. Stromversorgung für das Basisgerät herstellen und
warten bis die Innentemperatur angezeigt wird.
3. Stromversorgung für den Sensor herstellen.
4. Basisgerät und Sensor innerhalb des effektiven Über-
tragungsbereichs aufstellen/betreiben.
5. Sicherstellen, dass Basisgerät und Funksensor auf den
gleichen Kanal eingestellt sind.
Bei einem Batteriewechsel stets die Batterien sowohl im Ba-
sisgerät als auch im Sensor entfernen und in richtiger Rei-
henfolge wieder neu einsetzen, damit die Funkverbindung

13 / 36
erneut aufgebaut werden kann. Wird eines der beiden Ge-
räte über einen Netzstromanschluss betrieben, so muss
auch für dieses bei einem Batteriewechsel kurzzeitig die
Stromverbindung getrennt werden. Werden z.B. nur die Bat-
terien im Sensor ausgetauscht, kann das Signal anschlie-
ßend gar nicht oder nicht mehr korrekt empfangen werden.
Beachten Sie, dass die tatsächliche Reichweite von den je-
weils verwendeten Baumaterialien der Gebäude sowie der
jeweiligen Position der Basiseinheit und des Außensensors
abhängt. Durch externe Einflüsse (diverse Funksender und
andere Störquellen) kann sich die mögliche Reichweite
stark verringern. In solchen Fällen empfehlen wir, sowohl für
das Basisgerät als auch den Außensensor andere Stand-
orte zu suchen. Manchmal reicht schon ein Verschieben um
wenige Zentimeter!
Obwohl der Außensensor wetterfest ist, sollte er nicht an
Orten mit Einfall von direkter Sonneneinstrahlung, Regen
oder Schnee platziert werden.
8 Stromversorgung herstellen
Basisgerät
1. Batteriefachdeckel entfernen.
2. Batterien in das Batteriefach einsetzen. Dabei die kor-
rekte Ausrichtung der Batteriepole (+/-) beachten.
3. Batteriefachdeckel wieder aufsetzen.
Funksensor
4. Batteriefachdeckel entfernen.
5. Batterien in das Batteriefach einsetzen. Dabei die kor-
rekte Ausrichtung der Batteriepole (+/-) beachten.
6. Batteriefachdeckel wieder aufsetzen.

14 / 36
9 Automatische Zeiteinstellung
Nachdem die Stromversorgung hergestellt wurde, sucht das
Gerät automatisch nach dem Funksignal. Es dauert etwa
3-8 Minuten bis dieser Prozess abgeschlossen ist.
Bei korrektem Empfang des Funksignals werden Datum
und Uhrzeit automatisch eingestellt und das Empfangssym-
bol wird angezeigt.
Wird kein Funksignal empfangen, folgendermaßen vorge-
hen:
1. UP-Taste ca. 2 Sekunden drücken, um den Empfang
des Funksignals erneut zu initiieren.
2. Wird weiterhin kein Funksignal empfangen, muss die
Zeiteinstellung manuell vorgenommen werden.
10 Manuelle Zeiteinstellung
1. SET-Taste ca. 4 Sekunden drücken um in den Zeitein-
stellungsmodus zu gelangen.
2. Die einzustellenden Ziffern blinken.
3. UP- oder DOWN-Taste drücken, um den Wert zu ver-
ändern.
4. SET-Taste drücken, um die Eingabe zu bestätigen und
zur nächsten Einstellung zu wechseln.
5. Reihenfolge der Einstellungen: Jahr > Monat > Tag >
Monat (M) und Tag (D) / Tag (D) und Monat (M) >
12-/24-Stunden-Modus > Stunden > Minuten
6. SET-Taste abschließend drücken, um Einstellungen zu
speichern und den Einstellungsmodus zu verlassen.

15 / 36
11 Automatische
Messwerteübertragung
Sobald die Batterien eingelegt wurden, beginnt die Basis-
station mit der Anzeige der Messwerte für den Innenbe-
reich. Die ersten vom Außensensor empfangenen Messwer-
te werden innerhalb von etwa 3 Minuten nach Inbetriebnah-
me angezeigt.
Wird kein Signal empfangen, folgendermaßen vorgehen:
1. SYNC-Taste am Basisgerät drücken, um den Empfang
erneut zu initiieren.
2. Wird weiterhin kein Signal empfangen: DOWN-Taste
ca. 2 Sekunden drücken, um den Empfang der Mess-
werte erneut zu initiieren.
12 Wettertrend
Aus den gemessenen Werten wird ein Wettertrend für die
nächsten 12-24 Stunden errechnet und folgendermaßen
grafisch dargestellt:
12345
1 Sonnig 2 Teilweise bewölkt
3 Bewölkt 4 Regen
5 Schnee

16 / 36
13 Trendpfeile
123
1 Steigend 2 Stabil
3 fallend
Der Temperatur-Trendindikator zeigt die Trends der Wetter-
veränderung für die kommenden Minuten an. Pfeile zeigen
einen steigenden, gleichbleibenden oder fallenden Trend
an.
14 Frostwarnung
1. Wenn die Außentemperatur unter 3 ° C (37 ° F) fällt, er-
scheint das Symbol für die Frostwarnung auf dem
Display und blinkt kontinuierlich.
2. Das Symbol für die Frostwarnung verschwindet so-
bald die Temperatur auf über 6° C ansteigt.
15 Technische Daten
Basisstation
Batterien 2x AAA, 1.5 V
Funksignal DCF
Maximale Anzahl der Sender 1
Temperatur-Maßeinheit °C / °F

17 / 36
Temperatur-Messbereich -5°C bis 50°C (23°F bis
122°F)
Zeitanzeige HH:MM
Zeitformate 12 oder 24 Stunden
Kalenderanzeige TT/MM oder MM/TT
Maße 82 x 157 x 20 mm (B x H x T)
Gewicht 154 g (ohne Batterien)
Regen-Funksensor
Batterien 2x AAA, 1.5 V
Übertragungsfrequenz 433 MHz
Maximale Sendeleistung unter 0.1mW
Temperatur-Maßeinheit °C / °F
Temperatur-Messbereich -40°C bis 70°C
Maße 50x95x25.2mm (B x H x T)
Gewicht 48 g (ohne Batterien)
16 EG-Konformitätserklärung
Hiermit erklärt Bresser GmbH, dass der Funkanlagentyp
mit Artikelnummer 7004200 der Richtlinie 2014/53/EU ent-
spricht. Der vollständige Text der EG-Konformitätserklä-
rung ist unter der folgenden Internetadresse verfügbar:
www.bresser.de/download/7004200/CE/7004200_CE.pdf
17 Entsorgung
Entsorgen Sie die Verpackungsmaterialien sortenrein.
Informationen zur ordnungsgemäßen Entsorgung er-
halten Sie beim kommunalen Entsorgungsdienstleister
oder Umweltamt.

18 / 36
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2012/19/EG über
Elektro- und Elektronik-Altgeräte und deren Umset-
zung in nationales Recht müssen verbrauchte Elektro-
geräte getrennt gesammelt und einer umweltgerech-
ten Wiederverwertung zugeführt werden.
Batterien und Akkus dürfen nicht im Hausmüll entsorgt
werden. Sie sind zur Rückgabe gebrauchter Batterien
und Akkus gesetzlich verpflichtet und können die Batte-
rien nach Gebrauch entweder in unserer Verkaufsstelle
oder in unmittelbarer Nähe (z.B. im Handel oder in
kommunalen Sammelstellen) unentgeltlich zurückge-
ben.
Batterien und Akkus sind mit einer durchgekreuzten
Mülltonne sowie dem chemischen Symbol des Schad-
stoffes bezeichnet, "Cd" steht für Cadmium, "Hg" steht
für Quecksilber und "Pb" steht für Blei.
18 Garantie
Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am
Tag des Kaufs. Um von einer verlängerten, freiwilligen Ga-
rantiezeit wie auf dem Geschenkkarton angegeben zu profi-
tieren, ist eine Registrierung auf unserer Website erforder-
lich.
Die vollständigen Garantiebedingungen sowie Informatio-
nen zu Garantiezeitverlängerung und Serviceleistungen
können Sie unter www.bresser.de/garantiebedingungen
einsehen.

19
Contents
1 Imprint (German) ................................................................ 21
2 Validity note ........................................................................ 21
3 About this Instruction Manual........................................... 22
4 General safety instructions ............................................... 22
5 Parts overview and scope of delivery .............................. 25
6 Screen display .................................................................... 27
7 Before starting operation................................................... 28
8 Setting up power supply.................................................... 29
9 Automatic time setting....................................................... 30
10 Manual time setting............................................................ 30
11 Receiving measurements automatically .......................... 31
12 Weather trend ..................................................................... 31
13 Trend arrow indicators....................................................... 32
14 Ice pre-alert ......................................................................... 32
15 Technical data .................................................................... 32
16 EC Declaration of Conformity ........................................... 33
17 Disposal .............................................................................. 34

20
18 Warranty................................................................................34
