breviglieri mini master 120 Operating instructions

Istruzioni per l’uso e manutenzione
▪Prima di iniziare ad operare, leggere attentamente le istruzioni per l’uso
Opera ng and Maintenance Manual
▪Read these operating instructions carefully before using the machine
Manuel d’u lisa on et d’entre en
▪Avant de commencer le travail, lisez attentivement les consignes d’utilisation
Instrucciones de empleo y mantenimiento
▪Antes de empezar a operar con la máquina , leer atentamente las instrucciones para el empleo
Betriebs- und Wartungsanleitung
▪Bevor Sie mit der Arbeit beginnen, lesen Sie diese Betriebsanleitungen aufmerksam durch
macchine agricole
Trinciatrice
mini master
MIMA0003/0

- 2 -
mini master
macchine agricole
Da riporta nella targhea di idencazione della macchina. Data shown on the machine idencaon plate. Données gurant
sur la plaque d’idencaon de la machine. Datos expuestos en la placa de idencación de la máquina. Daten, die auf dem
Typenschild Ihrer Maschine stehen.
Modello della macchina:
Model:
Modèle de la machine:
Modelo de la máquina:
Modell der Maschine:
Numero di matricola:
Serial number:
Numéro de matricule:
Número de matrícula:
Seriennummer:
Anno di costruzione:
Year of fabricaon:
Année de fabricaon:
Año de fabricación:
Baujahr:
Data di consegna della macchina:
Date of delivery:
Date de livraison de la machine:
Fecha de entrega de la máquina:
Auslieferdatum der Maschine:
BREVIGLIERI Spa
37054 NOGARA (Verona) Italia - Tel. [phone] - Tel. export 0442 537402 - Fax [phone]
www.breviglieri.com - E.mail: inf[email protected]
Concessionario di zona: Dealer: Concessionnaire: Concesionario de zona:
Bezirks-Vertragshändler:
Ocina autorizzata dalla Dia BREVIGLIERI Spa a cui rivolgersi per eventuali interven di assistenza.
Technical assistence centre authorised by BREVIGLIERI Spa to be contacted for
all technical assistance needs. Atelier de réparaon agréé par BREVIGLIERI Spa. Taller autorizado por la
empresa BREVIGLIERI Spaa contactar para eventuales intervenciones de asistencia. Vertragswerkstäe
der Firma BREVIGLIERI Spa, die für die Ausführung der
Servicearbeiten zuständig ist
Indice analitico
ITALIANO ....................................................................................... 3
ENGLISH ........................................................................................ 12
FRANÇAIS ...................................................................................... 33
DEUTSCH ....................................................................................... 49
ESPAÑOL ....................................................................................... 65
Libretto n. 150.011.02
Edizione Gennaio 06

mini master
macchine agricole
- 3 -
Introduzione
Il presente manuale, fornisce al personale addetto, le norme e i dati necessari per un uso sicuro e una corretta manutenzione della
vostra macchina. Leggete e seguite attentamente le istruzioni e soprattutto siate prudenti. Qualsiasi programma di prevenzione
non può avere successo senza la cooperazione del personale direttamente responsabile dell’attrezzatura.Un largo numero di
incidenti può essere prevenuto solo dall’operatore, che essendo a conoscenza dei reali pericoli opera in modo da evitarli.
Ricordate che un operatore attento, che agisce con cura e responsabilità, può evitare gravi incidenti , più di qualsiasi programma
di prevenzione.
La ditta costruttrice, declina ogni responsabilità per fatti accaduti per negligenza, incuria, o per mancata osservanza delle norme
di sicurezza.
Ricordate che la manutenzione secondo le indicazioni di seguito riportate, è indispensabile per mantenere sicura ed eciente
la vostra macchina.
Norme generali di sicurezza :
- In questo manuale e sulle targhette applicate sulla macchina, troverete le regole di prevenzione che riguardano la vostra sicurezza
e delle persone che lavorano con voi, leggete con attenzione, non osservando tali istruzioni potreste causare seri infortuni o morte.
Troverete questo simbolo ,solo o seguito da particolari pittogrammi, ogni qualvolta sarà necessario fare particolare attenzione
per evitare pericolosi incidenti.
Di seguito troverete una lista delle più importanti precauzioni di sicurezza.
1) La macchina può essere utilizzata esclusivamente da personale istruito all’ uso della macchina stessa. Non permettere l’ uso
della macchina a nessun operatore che non sia a conoscenza dei rischi e delle istruzioni riportate nel presente manuale.
2) Indossare cue o tappi protettivi per l’udito.
3) Assicuratevi che non vi siano persone non autorizzate nel raggio di azione della macchina,( almeno 50 metri ) ; fate particolare
attenzione ai bambini.
4) Non lavorare su terreni con pendenze eccessive, tali da compromettere la stabilità del trattore, o su terreni di scarsa consistenza.
5) Quando non utilizzate la macchina, fermate il trattore su terreno piano con il freno di stazionamento e la prima marcia inse-
riti, appoggiate la testata trinciante a terra, disinserite la presa di forza, spegnete il motore e togliete la chiave di avviamento
6) Circolando o lavorando su strade pubbliche, rispettate scrupolosamente le norme dettate dal codice della strada in vigore
nel vostro stato.
ITALIANO
Introduzione..................................................................................................................................................................................................3
Targhee di sicurezza ....................................................................................................................................................................................4
Trasporto, movimentazione, immagazzinamento della macchina ................................................................................................................5
Messa in servizio della macchina , scelta del traore ...................................................................................................................................6
Descrizione della macchina ...........................................................................................................................................................................7
Caraerische tecniche ................................................................................................................................................................................7
Istruzioni per l’uso e la manovra ...................................................................................................................................................................8
Istruzioni per la manutenzione .....................................................................................................................................................................9
Messa a riposo ..............................................................................................................................................................................................10
Circolazione stradale .....................................................................................................................................................................................10
Garanzia ........................................................................................................................................................................................................10
Par di ricambio ............................................................................................................................................................................................11

mini master
macchine agricole
- 4 -
7) Non eettuare lavori di manutenzione o pulizia senza avere prima staato la macchina al trattore come di seguito illustrato.
8) Non fare nessun lavoro di manutenzione, di controllo, o di pulizia quando la macchina è in movimento, operate come succes-
sivamente indicato alla sezione manutenzione.
9) Alcuni rami del circuito di azionamento dei cilindri, possono rimanere in pressione anche quando la macchina è ferma; non
intervenire per sostituire parti dell’impianto, senza avere prima scaricato la pressione, come indicato successivamente alla se-
zione manutenzione. ( Questi interventi possono essere eseguiti solo da personale specializzato ) L’ olio in pressione potrebbe
penetrare nella pelle o negli occhi; se ciò dovesse accadere, richiedere con urgenza l’ intervento di un medico.
10) Non maneggiare l’olio a mani nude, un prolungato contatto con gli olii può procurare irritazioni e malattie della pelle;pro-
teggere le mani con guanti di gomma antiolio.
11) La sicurezza della vostra macchina dipende particolarmente dal suo stato di ecienza, rispettate quindi le istruzione e le
tabelle di manutenzione.
12) Non richiudere la macchina in posizione di trasferimento prima che l’ albero dell’ apparato trinciante si sia completamente
arrestato.
13) Non lavorare senza le protezioni parasassi installate sulla testata trinciante.
14) Non manomettere i sistemi di sicurezza e di controllo.
15) Il portellone posteriore ha esclusivamente la funzione di agevolare il controllo e la sostituzione degli utensili di taglio, dopo
tali operazioni richiudere e imbullonare il portellone.
16) Dopo il controllo della tensione delle cinghie, richiudere e imbullonare il carter di protezione

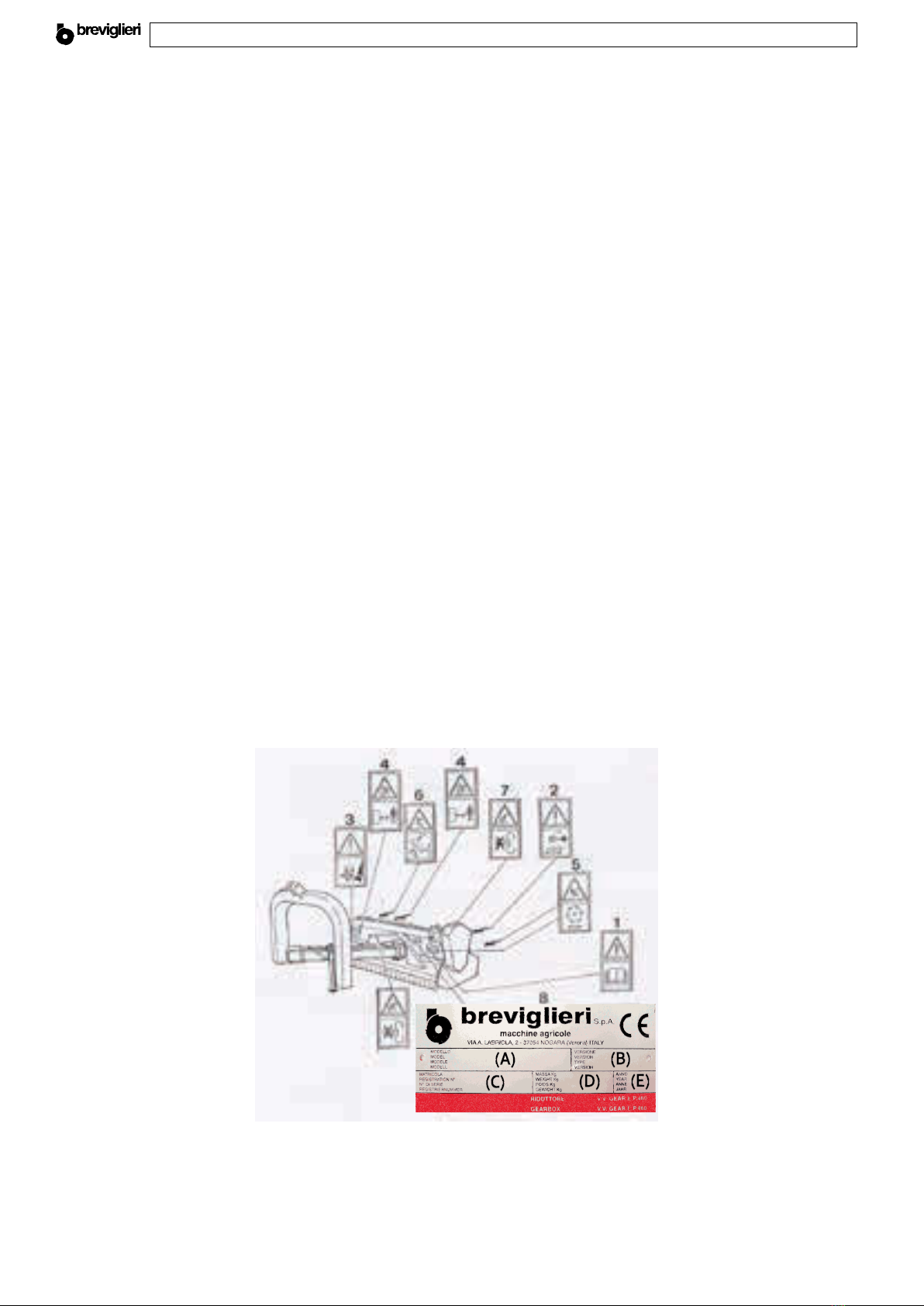

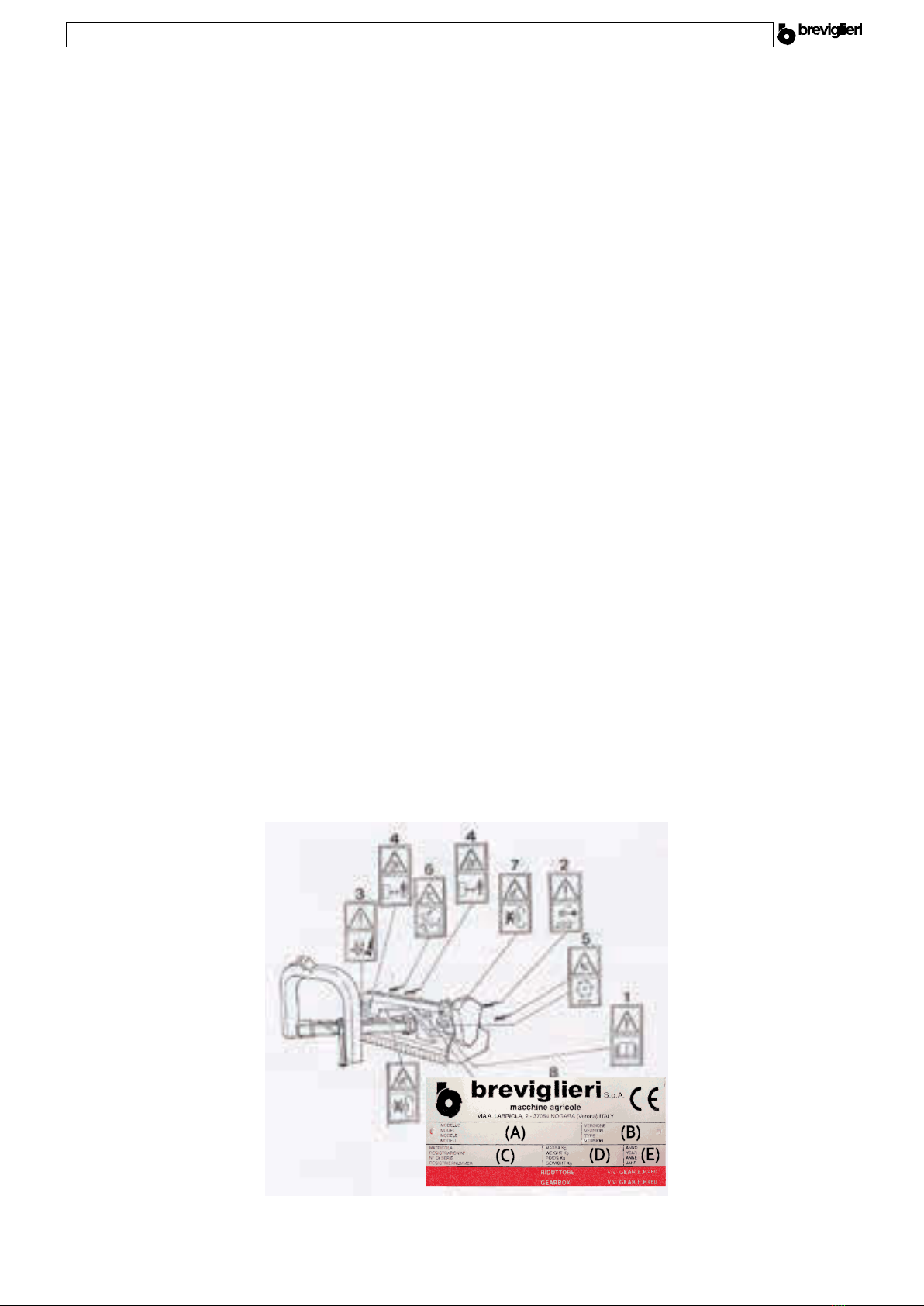

Targhette di sicurezza
Le seguenti targhette di sicurezza sono collocate sulla macchina, nelle zone indicate dal disegno sotto riportato. Esse sono rivolte
alla sicurezza vostra e delle persone che lavorano con voi. Girate attorno alla vostra macchina col presente manuale aperto, e
prendete nota della posizione e del contenuto di ogni segnale di pericolo.Ripetete questa operazione, assieme agli operatori
destinati all’uso della macchina.Fate attenzione a non danneggiare le targhette, e se ciò avviene, sostituitele richiedendole al
vostro rivenditore o direttamente alla ditta costruttrice.

mini master
macchine agricole
- 5 -

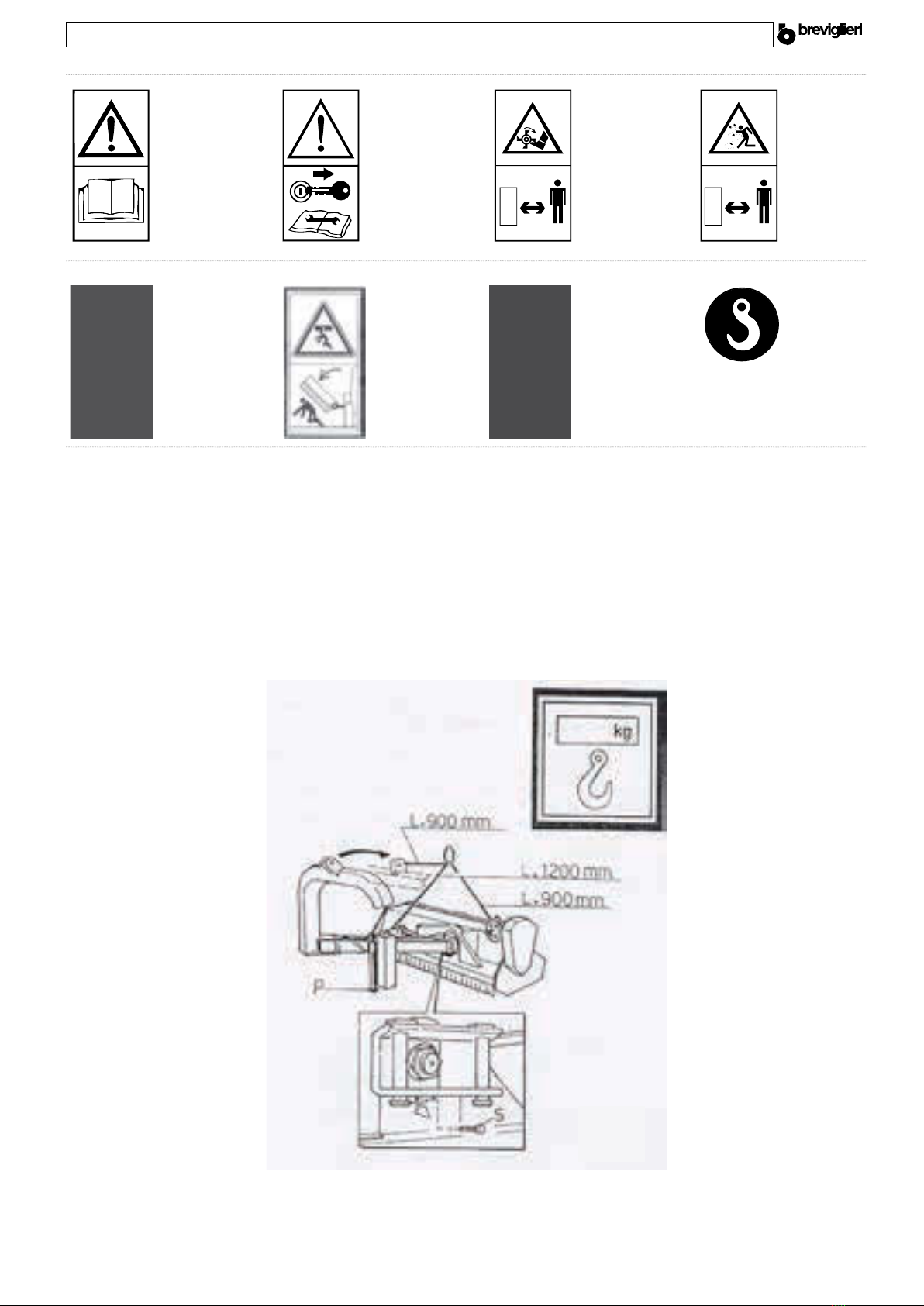

Targhetta N. 4
Pericolo di
lancio sassi o
materiale vario
; mantenersi a
una distanza di
sicurezza di 50
metri.
Targhetta N. 3
Pericolo di taglio
del piede, coltelli
in rotazione.
Non avvicinare
i piedi o le mani
nel raggio di
azione dei
coltelli.
Targhetta N. 2
Spegnere il motore e
disinserire la chiave
di avviamento del
trattore o della
macchina operatrice,
prima di eettuare
qualsiasi lavoro
di riparazione o
manutenzione.
Punto di
aggancio
per il
sollevamento
della
macchina.
Targhetta N.1
Leggere attentamente
il manuale
di uso e manutenzione
della macchina, prima
di iniziare a operare.
Durante il lavoro,
osservare scrupolosa
mente le istruzioni
e le norme di sicurezza.
Targhetta N. 5
Attendere che tutti
i componenti della
macchina si siano
completamente
arrestati, prima
di intervenire per
un controllo o una
manutenzione
Targhetta N. 6
Pericolo di
schiacciamento, non
sostare nel raggio
di azione della
macchina.Bloccare i
cilindri con l’apposito
dispositivo,prima di
intervenire per un
controllo o una
manutenzione.
Targhetta N. 7
Pericolo di
tranciamento o
schiacciamento,
pulegge e cinghie
in rotazione.
Trasporto, movimentazione, immagazzinamento della macchina
Prima di sollevare la macchina per trasportarla accertarsi che sia chiusa nella posizione di trasferimento ; che la vite di bloccaggio
“ S “sia nella apposita sede ; e che il piede di appoggio “ P “sia correttamente posizionato. ( vedi sotto )
I punti di aggancio per il sollevamento sono indicati nello schema seguente, e contrassegnati dall’apposita targhetta, sotto
riportata.
La macchina deve essere immagazzinata al riparo dagli agenti atmosferici, ad una temperatura compresa tra 0 e 30 °C.

mini master
macchine agricole
- 6 -
Messa in servizio della macchina , scelta del trattore
Prima di mettere in servizio la macchina, leggere attentamente tutto il contenuto del presente libretto di istruzioni, che dovrete
conservare con cura e tenere sempre a portata di mano, per una eventuale consultazione.
La macchina deve essere staata ad un trattore con attacco a tre punti di categoria adeguata con presa di forza a 540 min -1.
Non superare in nessun caso le masse massime ammesse sugli assi dal costruttore del trattore ( rilevare le informazioni necessarie
dal libretto di istruzione del trattore, oppure richiederle al costruttore stesso). Il trattore deve essere dotato di n. 2 distributori
ausiliari, con innesti rapidi da 1/2 BSP a norme DIN.
Dopo lo staaggio bloccare il sollevatore con le apposite catene o con i tenditori laterali.
Attenzione: nella zona dell’attacco a tre punti del trattore vi è pericolo di schiacciamento;non sostare in tale zona durante l’a-
zionamento del sollevatore.
Inserire gli innesti rapidi della macchina negli innesti del trattore, seguendo il collegamento riportato nello schema quì a anco;
prima di iniziare a lavorare, eettuare alcune manovre di prova, per vericare il corretto collegamento.
Dopo lo staaggio , collegare la macchina alla presa di forza del trattore con un albero cardanico di lunghezza e classe adeguata;
Per il collegamento, l’uso e la manutenzione del cardano, leggere attentamente le istruzioni fornite dal costruttore. Impiegare
esclusivamente alberi cardanici muniti di certicazione “CE”.
I tubi telescopici del cardano devono sovrapporsi per almeno 1/3 della loro lunghezza. La sovrapposizione della protezione
applicata sulla presa di forza, con la protezione del cardano dovrà comunque essere di almeno 50 mm. Agganciare le catenelle
antirotazione della protezione. Dopo l’uso, riporre il cardano con cura, facendo attenzione a non danneggiare le protezioni.
Prima della messa in funzione, eettuare il controllo dello stato di ingrassaggio generale; e disinserire i sistemi di bloccaggio
per il trasporto.

mini master
macchine agricole
- 7 -
Descrizione della macchina
La macchina è composta di un telaio con attacco a tre punti; da due bracci articolati; e da un apparato trinciante. I due bracci
sono ssati al telaio con attacco a tre punti, tramite una campana basculante, e all’ apparato trinciante tramite una campana
oscillante. Queste particolari soluzioni costruttive, fanno sì che la macchina possa essere mossa nel piano orizzontale e al tem-
po stesso possa oscillare nel piano verticale. La combinazione dei due movimenti permette alla macchina di lavorare sul piano,
(dietro o sporgendo dal lato destro del trattore),o inclinata verso il basso nei fossati o verso l’ alto su argini o terrapieni. Un
primo cilindro aziona i bracci articolati per il movimento sul piano, un secondo cilindro aziona l’ inclinazione nel piano verticale.
La macchina non è dotata di impianto oleodinamico proprio, ogni cilindro deve essere collegato con innesti rapidi ai distributori
ausiliari del trattore.
L’ albero dell’ apparato trinciante viene azionato tramite un sistema di pulegge con cinghie trapezoidali e una scatola ingra-
naggi. L’apparato trinciante e dotato di protezioni anteriori e posteriori, atte ad evitare la fuoriuscita di sassi o materiale vario
durante la triturazione. Sui cilindri e sulla campana oscillante sono istallati i sistemi di bloccaggio da inserire in fase di trasporto
e di manutenzione. La macchina è stata concepita e progettata esclusivamente per la trinciatura di erba e piccoli arbusti. Un uso
diverso dal suddetto, o la modica di parti della macchina, o il montaggio di attrezzature particolari, o di utensili non originali
senza nostra autorizzazione scritta, fa decadere ogni tipo di responsabilità nei nostri confronti, nonchè la garanzia sul prodotto.

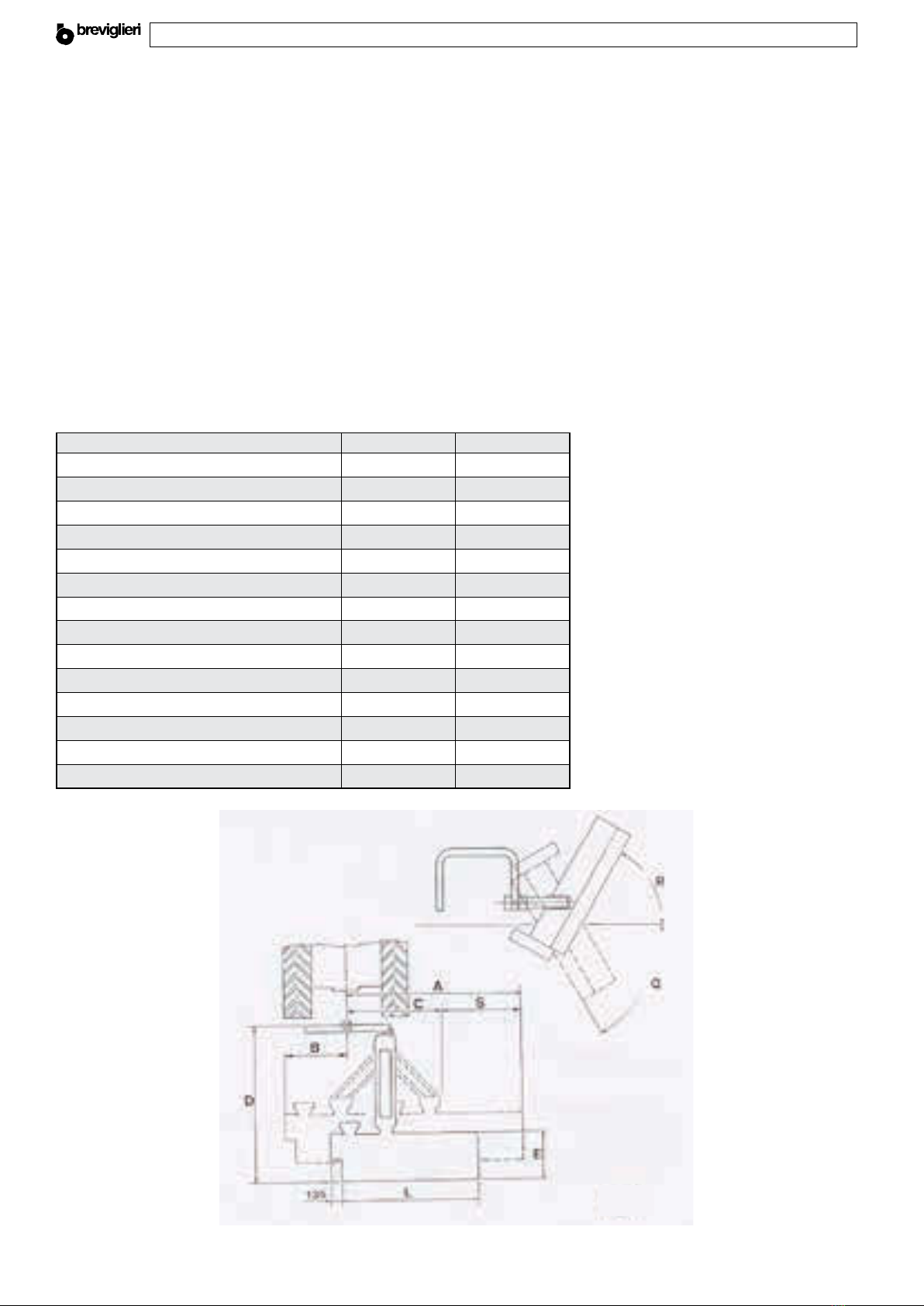

Caratteristiche tecniche
Apparato trinciante mini master 120 mini master 150
Distanza massima da centro trattore (A) 1750 mm 2050 mm
Distanza minima da centro trattore (C) 700 mm 700 mm
Sporgenza massima lato sinistro (B) 700 mm 1000 mm
Spostamento laterale (S) 1100 mm 1100 mm
Sbalzo massimo posteriore (D) 1600 mm 1600 mm
Inclinazione verso l’alto (R) 90° 90°
Inclinazione verso il basso (Q) 65° 65°
Larghezza di taglio (L) 1150 mm 1450 mm
Altezza di taglio (regolabile) 200-600 mm 200-600 mm
Diametro di taglio del rotore 390 mm 400 mm
Velocità massima di rotazione del rotore 2700 rpm 2700 rpm
Senso di rotazione orario orario
Numero dei coltelli 48 56
Potenza assorbita 25cv - 18kW 35cv - 26kW

mini master
macchine agricole
- 8 -
Dimensioni e massa ( macchina racchiusa in posizione di trasporto) mini master 120 mini master 150
Altezza ( H ) 1000 mm 1000 mm
Profondità ( P ) 1600 mm 1600 mm
Larghezza ( L ) 1400 mm 1700 mm
Altezza con bracci smontati ( H1 ) 800 mm 800 mm
Profondità con bracci smontati ( P1 ) 900 mm 900 mm
Massa totale 295 kg 345 kg
Circuito azionamento cilindri
Pressione massima di lavoro 180 bar
Caratteristiche trattore mini master 120 mini master 150
Massa minima 1250 kg 1750 kg
Potenza minima 25cv - 18kW 35cv - 26 kW
Presa di forza con rotazione 540 rpm 540 rpm
Attacco a tre punti di categoria I° I°
Distributori ausiliari 2 2
Istruzioni per l’uso e la manovra
Prima di inserire la presa di forza del trattore :
- Vericare che la presa di forza della macchina giri nel senso, ed al numero di giri indicato nella targhetta posta in prossimità
della presa di forza stessa.
- Vericare che i dispositivi di comando dei cilindri siano in posizione di macchina ferma.
- Registrazione dell’altezza di taglio : per variare l’altezza di taglio della trinciatrice, si deve agire sui supporti laterali del rullo
posteriore di appoggio. Cambiando la posizione dei bulloni di ssaggio, si modica l’altezza di taglio.Per avere un taglio unifor-
me, si dovrà mantenere la stessa posizione dei bulloni da entrambi i lati della testata. Durante tale operazione, la macchina deve
essere ferma con i cilindri bloccati, la presa di forza del trattore dovrà essere disinserita
- Utensili : la trinciatrice è attrezzata con mazze, o coltelli polivalenti a “ Y “, vericatene giornalmente lo stato di usura e di inte-
grità. Se riscontrate che per cause accidentali, alcuni coltelli si siano danneggiati, sostituiteli a coppie. Sostituite i perni / viti che
presentano uno scalino dovuto all’usura, superiore a 0,5 mm; sostituite ogni volta il dado di ssaggio. ( coppie di serraggio : dado
M20 , 190 Nm. -dado M24 , 260 Nm.). Se riscontrate che a causa di un uso prolungato i coltelli si siamo usurati, sostituite l’ intera
serie; facendo attenzione a rimontarli nella posizione originaria. Usare esclusivamente coltelli e mazze originali, richiedendoli
ai nostri rivenditori autorizzati,o direttamente alla casa costruttrice. Non montate in nessun caso coltelli o mazze diversi dagli
originali, si potrebbero causare vibrazioni pericolose dovute a squilibrio di rotazione. Dopo la sostituzione totale o parziale degli
utensili, controllare l’equilibratura dell’albero come segue: sollevare la triciatrice da terra, e portare gradualmente al massimo
numero di giri. Se non si rilevano vibrazioni sensibili, la sostituzione è stata eseguita in modo corretto.

mini master
macchine agricole
- 9 -
Istruzioni per la manutenzione
- La manutenzione periodica, consiste nel controllo e nel ripristino del livello dell’ olio lubricante contenuto nella
scatola ingranaggi, nel controllo della tensione delle cinghie trapezoidali, e nell’ ingrassaggio delle parti indicate. La manuten-
zione secondo le scadenze e con i prodotti indicati, è indispensabile per mantenere sicura ed eciente la vostra macchina; e
per ridurre al minimo i costi di esercizio. Si raccomanda pertanto di attenersi scrupolosamente alle norme e tabelle di seguito
riportate. Se vi trovate di fronte a dubbi di qualsiasi genere, interpellate il nostro Servizio di Assistenza Tecnica.
(Pericolo) Prima di eseguire qualsiasi intervento di manutenzione, pulizia o riparazione, fermate il trattore su terreno piano con
il freno di stazionamento e la prima marcia inseriti, appoggiate la testata trinciante a terra, disinserite la presa di forza, spegnete
il motore, togliete la chiave di avviamento, inserite i bloccaggi previsti per i cilindri,
(Attenzione) Non disperdere gli olii usati nell’ ambiente. Conservarli in appositi contenitori, per lo smaltimento interpellare ditte
specializzate.
- Cinghie di trasmissione : sulla macchina sono installate cinghie di tipo BX52 ( SPBX 1360 ). Il controllo della tensione della cinghie
deve essere eseguito giornalmente, procedendo come sotto illustrato:
-Se la macchina è applicata alla trattrice, togliere il cardano;
-Togliere il carter “ A “ di protezione cinghie; premendo sulle cinghie con un carico P = 30 N , la freccia dovrà essere F = 7 mm
Se la tensione non è corretta, procedere alla regolazione, come di seguito illustrato:
-Allentare i dadi “ F “, che ssano la scatola ingranaggi al telaio della macchina.
-Allentare i controdadi “ B “ e “ D che bloccano le viti di registro.
-Ruotare in senso orario le viti di registro” C “ e “ E “, dello stesso numero di giri, no a raggiungere la tensione corretta.
-A regolazione avvenuta serrare i dadi “ B”, “ D, “, “ F
-Per controllare il parallelismo dell’asse di rotazione del rotore con l’asse di rotazione della scatola ingranaggi, utilizzare una riga
sucientemente lunga; appoggiare questa riga alla faccia esterna della puleggia del rotore, quindi ruotarla no a raggiungere
la faccia della puleggia superiore; i bordi di entrambe le pulegge devono stare sullo stesso piano, quello della riga; se non si è in
questa condizione agire sulle viti di registro “ C “, “ E “: Sostituire le cinghie che siano visibilmente usurate o che non consentono
di raggiungere la tensione richiesta.
SERRAGGIO DELLE VITI E DEI RACCORDI
Ogni 4 ore di lavoro vericare il serraggio delle viti di ssaggio dei coltelli. Se si dovessero presentare delle vibrazioni insolite,
arrestare immediatamente la macchina e vericare il serraggio delle viti, nonchè lo stato di usura degli utensili di taglio. Ogni 50
ore di lavoro vericare il serraggio dei raccordi oleodinamici e della bulloneria.
Manutenzione generale:
Pulire giornalmente le palette di protezione anteriore, controllare che siano integre, e che oscillino liberamente, eventualmente
lubricatele con grasso.
TABELLA DI LUBRIFICAZIONE
OLIO LUBRIFICANTE - Ogni 24 ore controllare ed eventualmente ripristinare il livello dell’olio lubricante contenuto nella sca-
tola ingranaggi.Per fare questa operazione, sistemare la macchina con la scatola in orizzontale, svitare il tappo di livello “T” e
controllare che l’olio sori il bordo inferiore del foro. Sostituire l’ olio dopo le prime 50 ore di lavoro e successivamente dopo ogni
300 ore, ( contenuto 1,2 litri circa ). Usare esclusivamente i prodotti sotto riportati.
INGRASSAGGIO - Ogni 4 ore di lavoro eseguire l’ ingrassaggio dei cuscinetti dell’ albero rotore e del rullo posteriore. Ogni 8 ore
eseguire l’ ingrassaggio dei perni. Prima di iniettare il grasso, pulire con cura l’ ingrassatore, questo per evitare il contatto con
sostanze contaminati, ad esempio terra o polvere, che danneggerebbero la vostra macchina. Il grasso non deve essere iniettato

mini master
macchine agricole
- 10 -
troppo energicamente, per non danneggiare le protezioni dei cuscinetti.
PRODOTTI CONSIGLIATI PER CLIMI CENTRO EUROPEI
OLIO LUBRIFICANTE EP 150
GRASSO EPL 2
N.B.- PER PARTICOLARI CONDIZIONI CLIMATICHE, CONSULTATE IL NOSTRO UFFICIO TECNICO.
INTERVENTI DI PERSONALE SPECIALIZZATO
Interventi diversi da quelli di manutenzione periodica sopra indicati, ( sostituzione di tubazioni, o altri componenti oleodinamici
), devono essere eseguiti esclusivamente da personale specializzato.La ditta costruttrice è sempre a vostra disposizione per
indicarvi il centro di assistenza più vicino.
Messa a riposo
Quando si prevede un lungo periodo di inutilizzo della macchina o si è giunti a ne stagione, è consigliabile :
1) Lavare accuratamente la macchina.
2) Controllare che non vi siano parti danneggiate od usurate.
3) Ingrassare accuratamente tutti i perni, i cuscinetti dell’albero rotore e del rullo posteriore.
4) Controllare il serraggio di tutte le viti e dei bulloni.
5) Coprire la macchina con un telone e ricoverarla al riparo degli agenti atmosferici ad una temperatura compresa tra 0 e 30°C.
Circolazione stradale
Durante la circolazione stradale la macchina deve essere richiusa nella posizione di trasferimento con gli appositi bloccaggi
serrati. Rispettate scrupolosamente le norme dettate dal codice della strada in vigore nel vostro stato.
Garanzia
Eventuali reclami saranno presi in considerazione solamente se eettuati a mezzo lettera entro 8 giorni dal ricevimento della
merce. La garanzia ha validita’ per 12 mesi a partire dalla data di consegna, sono esclusi cuscinetti, cinghie e alberi cardanici che
seguono le norme delle rispettive case costruttrici. Durante i 12 mesi di garanzia la ditta costruttrice si impegna alla fornitura del
pezzo riconosciuto difettoso dal proprio ucio tecnico; rimangono a carico dell’acquirente la manodopera la spedizione e l’even-
tuale imballo.Il cliente potrà far valere i suoi diritti sulla garanzia solo avendo rispettato le condizioni riguardanti la prestazione
della garanzia indicata nel contratto di fornitura. La garanzia ha decadenza immediata qualora si verichi uno dei seguenti casi:
- modiche alla macchina da parte dell’acquirente
- uso irrazionale della macchina
- evidente incuria nella manutenzione
- utilizzo di parti di ricambio non originali o di olii non consigliati

mini master
macchine agricole
- 11 -
Parti di ricambio
Le parti di ricambi devono essere ordinate esclusivamente tramite il vostro rivenditore.
In caso di ordine di ricambi é necessario indicare l’esatto tipo della macchina e numero di serie relativa ( questi dati sono riportati
nella targhetta di identicazione della macchina vedi pag.10 ), numero di codice, denominazione e quantità del particolare richiesto.
ANNOTA QUI IL NUMERO DI SERIE : ……………………………..
Il presente manuale può contenere parti che vengono fornite come accessorio con supplemento di prezzo.

mini master
macchine agricole
- 12 -
INTRODUCTION
IThe present manual provides sta with all the regulations and details necessary for safe use and proper maintenance of your
machine.
Read the instructions very carefully and, above all, follow them with great care. No programme of prevention can be successful
without the co-operation of the personnel directly involved with the equipment.
A large number of accidents can be prevented by the operator alone, who being aware of the real dangers can work in such a
way as to avoid them.
Remember that a careful operator, acting with care and responsibility, can avoid serious accidents, much more than any pre-
vention programme.
The manufacturing company declines any responsibility for accidents occurring due to negligence, lack of care or failing to
comply with the safety regulations.
Remember that maintenance carried out according to the instructions given in the following pages is indispensable in keeping
your machine safe and ecient
General safety regulations:
You will nd the rules of prevention both in this manual and on the plates placed on the machine. They concern your safety and
for others working with you so read them carefully. If you do not comply with these instructions you could cause serious injury
or death.
You will nd this symbol, by itself or followed by special illustrations, whenever it is necessary to pay particular attention and
to avoid dangerous accidents.
The following is a list of the most important safety precautions
1) The machine may only be operated by sta instructed in its use. Do not allow the machine to be used by any operator who is
not aware of the risks and the instructions referred to in this manual.
2) Ensure that no unauthorised personnel come within range of the workings of the machine (at least 50 metres) paying parti-
cular attention to children.
3) Never work on slopes that would jeopardise the tractor’s stability or on terrains that are unstable or inconsistent.
4) Wear headphones or ear plugs to protect your hearing.
5) When the machine is not in use, bring the tractor to a halt on level ground with the handbrake on and the rst gear engaged,
rest the cutting head on the ground, disengage the power take-o, switch o the engine and remove the starting key.
ENGLISH
INTRODUCTION .............................................................................................................................................................................................12
Safety plates ..................................................................................................................................................................................................13
Transport, handling and warehousing of the machine ................................................................................................................................14
Machine‘s starng ........................................................................................................................................................................................15
Machine descripon .....................................................................................................................................................................................16
Technical data ...............................................................................................................................................................................................16
Instrucons for use and manoeuvre .............................................................................................................................................................17
Maintenance instrucons .............................................................................................................................................................................18
Machine out of service .................................................................................................................................................................................19
Road trac ....................................................................................................................................................................................................19
Warranty .......................................................................................................................................................................................................19
Replacement parts .....................................................................................................................................................................................20

mini master
macchine agricole
- 13 -
6) When moving about or working on public roads, scrupulously observe the regulations enforced by the current highway code
of your country.
7) Do not carry out maintenance work, inspections or cleaning operation without rst xing the machine to the tractor as illustrated.
8) Do not do any maintenance work, inspections or cleaning while the machine is moving. Carry out these operations as indicated
in the section which follows, entitled ‘Maintenance’.
9) Some arms of the drive circuit in the cylinders may remain under pressure even when the machine is motionless. Do not
replace the machine parts without rst discharging the pressure as indicated in the following section entitled ‘Maintenance’.
(These operations may only be carried out by qualied personnel). The pressurised oil could penetrate the skin or eyes; if this
should happen call a doctor immediately.
10) Never handle the oil lters with bare hands as a prolonged contact with oil can bring about irritations and disease of the skin.
Protect your hands with oil-resistant rubber gloves.
11) The safety of your machine depends to a great degree on its condition. Therefore follow the instructions and the maintenance
tables very carefully.
12) Do not shut down the machine when in a position of transfer before the shaft of the cutting apparatus has come to a com-
plete standstill.
13) Never work without rst axing the stone guard to the cutting head.
14) Do not tamper the safety and control system .
15) The rear shutter only facilitates the control and replacements of the cutting tools .
After these operations, shut and bolt the rear shutter .
16) After having checked the tension of belt, shut and bolt the protection
Safety plates
The following safety plates are placed on the machine, as shown in the drawing below.
They concern your safety and for others working with you .
Go round your machine with this manual open and note the position and content of each signal of danger .
Repeat this operation together with all the operators who will use the machine .
Pay attention not to damage the plates, and, in case it happens, replace the plates
ordering them through your distributor or directly to the builder company

mini master
macchine agricole
- 14 -
PLATE N. 4
Thrown or
ying object.
Keep a safe
distance from
the machine
( 50 meters
minimum )
PLATE N. 3
Severing of foot
Rotating knives.
Do not approach
with feet or
hands.
PLATE N. 2
Switch o the engine
and remove the
tractor’s or machine
starting key, before
doing any repairs or
maintainance work.
Hitching
points
to lift the
machine.
PLATE N.1
Read the Use and
Maintenance Ma-
nual of the machi-
ne carefully before
using the machine.
During work, obser-
ve carefully the in-
structions and safety
regulations.
PLATE N. 5
Wait until
all machine
componentshave
completely stopped
before touching
them.
PLATE N. 6
Danger of crushing:
do not stand in the
machine working
area. Secure
the cylinders
with device,
before doing
any inspectios or
maintenance.
PLATE N. 7
Do not open or
remove safety
shield while
the machine is
running.
Transport, handling and warehousing of the machine
Before lifting the machine for its transport, ensure that it is closed in the transfer position, that the“S“ clamping screw is in the
suitable housing, and that the P support is correctly positioned (see beow).
The hitching points for the lifting are shown in the following diagram, and tagged by the suitable plate, reproduced below.
The machine must be stored protected from rain and snow, at a temperature from 32 to 86°F.

mini master
macchine agricole
- 15 -
Machine‘s starting
Machine‘s starting, choise of the tractor :
Before starting the machine, read this instructions manual carefully and keep it with care and within reach, in case you will need
to consult it.
The machine must be xed to the tractor with a three point linkage of suitable category with 540 rpm power take o .
Never exceed the maximum weights allowed on the needed information on the tractor‘s instruction manual, or ask them to the
builder itself .
The tractor must be equipped with two auxiliary control valves; (with four quick couplings , 1/2 BSP Din standard ).
After having installed the machine , x the elevator with its chains or xing bars .
Attention : do not stand near the three point linkage area of the tractors because there is danger of buckling; do not stand near
this area when the elevator is operating .
Connect the machine‘s quick couplings to the tractor‘s quick couplings, following the diagram below ; before starting working,
make some test manoeuvres to verify if the connection is right .
After having installed the machine, connect it to the tractor‘s power takeo throught a cardan shaft of suitable class and lenght .
For the cardan shaft‘s connection, use and service, read the builder‘s instruction carefully.
Use only EC certied cardan shaft .
The cardan shaft‘s telescopic tubes must be used with a maximum extension of 2/3 of the total length .
The power takeo‘s protection and the cardan shaft‘s one must be overlapped at least 50 mm.
Hook the protection‘s anti-rotation chains.
After the use, when you put the cardan shaft away, pay attention not to damage the protections
Before the machine‘s starting, check the general greasing, and disconnect the locks for the transport .

mini master
macchine agricole
- 16 -
Machine description
The machine is made up of a frame with 3 point linkage, for a rapid xing to and removal from the tractor.
The arms are hinged to this frame and the cutting apparatus itself is axed to the other end.
The controls for the arm movements and to operate the cutting apparatus are easily identied.
The cutting apparatus is equipped with guards both in front and behind to avoid the escape of stones or other material during
the cutting process.
Locking devices are installed on the cylinders and are introduced at the transportation and maintenance stages.
The machine has been exclusively devised and designed to carry cutting apparatus and/or accessories of our manufacture.
Any alteration to the said equipment or the assembly of dierent equipment without our prior authorisation in writing, forfeits
any kind of responsibility on our part as well as the warranty on the product itself.
Technical data
Cutting equipment mini master 120 mini master 150
Max. distance from tractor’s centre (A) 69” in. 81” in.
Min. distance from tractor’s centre (C) 28” in. 28” in.
Left side max. (B) 28” in. 39” in.
Lateral movement (S) 43” in. 43” in.
Max rear distance (D) 63” in. 63” in.
Inclination upwards(R) 90° 90°
Inclination downwards (Q) 65° 65°
Cutting width (L) 45” in. 57” in.
Cutting heigth (adjustable) 8”- 23” in. 8”- 23” in.
Rotor’s cutting diameter 15” in. 16” in.
Rotor’s maximum rotation speed 2700 rpm 2700 rpm
Rotation direction clockwise clockwise
Number of hammers / knives 48 56
Absorbed power 25 HP - 18kW 35 HP - 26kW

mini master
macchine agricole
- 17 -
Dimension and weight (machine shut o in transport position) mini master 120 mini master 150
Height ( H ) 39” in. 39” in.
Lenght ( P ) 63” in. 63” in.
Width ( L ) 55” in. 67” in.
Height with disassembled arms ( H1 ) 31” in. 31” in.
Length with disassembled arms ( P1 ) 35” in. 35” in.
Total weight 650 lb 761 lb
Cylinder operating circuit
Max. working pressure 2611 PSI
Tractor’s specications mini master 120 mini master 150
Minimum weight 2756 lb 3858 lb
Minimum power 25 HP - 18kW 35 HP - 26 kW
Power takeo with rotation 540 rpm 540 rpm
Three points linkage I° I°
Auxiliary directional control valves 2 2
Instructions for use and manoeuvre
Prior to engaging the tractor’s power take-o :
Check that the machine’s power take-o turns in the right direction and check also the number of revolutions indicated on the
plate situated near the power take-o itself.
Check that the control devices for the cylinders and the cutting
apparatus are in the ‘machine stop’ position.
Adjusting the cutting height: to alter the cutting height of the cutter, the side supports on the rear supporting roller should be
adjusted. By adjusting the position of the xing bolts, the cutting height is altered accordingly. In order to have a uniform cutting
action the position of the bolts on both sides of the head should be the same. The machine must remain motionless with its
cylinders locked and the tractor’s power take-o disengaged while this operation is being carried out.
Tools: the cutting head is equipped with knives polyvalent to a “Y” shape or hammer. Every day check their general condition and
state of wear. If you nd that, by accident, some knives/hammer have been damaged, replace them in pairs. If you discover that
the knives/hammer have become worn out due to prolonged use, replace the entire series, taking care to reassemble them in the
original position. Use only original tools, ordering them from our authorised retailers, or directly from ourselves, the manufacturer.
On no occasion use tools that are dierent from the original as they could cause disturbing and possibly dangerous vibrations
as a result of rotational imbalance.

mini master
macchine agricole
- 18 -
Maintenance instructions
Periodical maintenance consists of checking and maintaining the oil levels, cleaning or replacing the ltering cartridges and
lubricating of the parts indicated.
This maintenance, in accordance with the expiry dates and the products indicated, is essential for keeping your machine in a
safe and ecient condition and reducing running costs to a minimum.
Therefore it is advisable to rigorously follow the regulations and the tables illustrated herein.
(Danger) Before carrying out any maintenance, cleaning or repair work, stop the tractor on level ground, apply the handbrake
with the rst gear engaged, rest the cutting head on the ground, disengage the power take-o, switch o the engine, remove
the starting key, put the cylinders into their locked position and discharge the pressure from the cylinder circuit by moving the
control lever in one direction and then the other.
(Warning) Do not pour or throw used oils away. Keep them in appropriate containers until they can be removed by a rm spe-
cialising in waste disposal.
- Transmission belts : on the machine are installed belts type BX52 ( SPBX 1360 ). The belts tension control must be made every
day, as shown below:
-If the machine is tted on the tractor, remove the cardan shaft;
-Remove the “ A “protection of the belts; pressing on the belts with a load P = 30 N , the camber must be F = 7 mm
-If the tension is not correct, adjust it, as shown below:
-Unloose the “ F “ nuts, which fasten the gear box to the machine.
-Unloose the “ B “ and “ D” check nuts which block the adjusting screws.
-Rotate clockwise the “ C “ and “ E “adjusting screws, of the same number of revolutions ,
to reach the correct tension.
-When the tension is correct, tighten “ B”, “ D, “ and “ F “ nuts
-To check the parallelism between the rotor’s rotation axle and the gear box rotation axle, use a suciently long checking bar;
lean it against the external side of the rotor’s pulley, then rotate it to reach the upper edge; both the edges must be on the same
level of the checking bar; if this condition is not reached, act on the “ C “and “ E “ adjusting screws:
Replace the belts that are clearly worn out or that do not allow to reach the required tension.
TIGHTENING SCREWS AND FITTINGS
Every four working hours check the xing screws for the knives.
Every fty working hours check the hydraulic ttings and bolts.
- General maintenance :
Clean daily the front protection guard , check their integrity , and also that thei swing freely , if necessary grease them .
LUBRICATING OIL - Check and rell the lubricating oil level in the overdrive every 24 hours. Replace this oil after the rst 100
working hours and subsequently after every 500 hours (about 800 grams).
GREASING - After every four hours of work grease or lubricate the rotorshaft and the rear roller bearings.
Every eight hours grease the pivot pins (see diagram below).
Before injecting the grease carefully clean the greaser or grease gun to avoid contact with contaminating substances, such as
earth or dust, which could damage your machine.
The grease should not be injected too energetically as this could damage the protective cover of the bearings.

mini master
macchine agricole
- 19 -
PRODUCTS RECOMMENDED FOR CENTRAL EUROPEAN CLIMATES
LUBRICATING OIL EP 150
GREASE EPL 2
NB. - FOR PARTICULAR CLIMATE CONDITIONS PLEASE CONSULT WITH OUR TECHNICAL OFFICE .
INSPECTIONS BY QUALIFIED PERSONNEL
For inspections or checks that do not come under the category of periodical maintenance as cited previously (replacement of
pipes, pumps, motors or other hydraulic components) must only be carried out by specialised sta. The manufacturer is always
at your disposal to direct you to the nearest Service Centre.
Machine out of service
When a long period of machine disuse is envisaged or the end of season has been reached, it is advisable to:
1) Thoroughly wash the machine.
2) Check that there are no damaged or worn parts.
3) Thoroughly grease all the pins, arm slide rails, rotor shaft and rear roller bearings.
4) Check all the screws and bolts.
5) Cover the machine with a large sheet and keep it sheltered from the elements at a temperature between 32 and 86°C inclusive.
Road trac
During road trac the machine must be locked up in the transportation position with the appropriate locking devices in place.
Scrupulously observe the regulations of your country’s highway code.
Warranty
Any complaints will only be taken into consideration if they are submitted in writing within eight days of receiving the goods.
The warranty will remain valid for 12 months with eect from the date of delivery. Bearings, belts and propeller shafts which
follow the norms of their respective manufactures are excluded from warranty.
During the 12 months of warranty the manufacturer is committed to supplying the piece or pieces recognised as defective by
its own Technical Oce. The customer is responsible for the labour, the consignment and any packing. The customer will only
be able to assert his rights of warranty by having complied with the conditions regarding the terms of the warranty indicated
in the supply contract. The warranty will be forfeited immediately if one of the following instances are found to be in evidence:
- alterations to the machine carried out by the customer
- irrational use of the machine
- obvious negligence in maintenance
- use of replacement parts that are not original or oils that are not recommended.

mini master
macchine agricole
- 20 -
Replacement parts
Replacement parts must only be ordered through your retailer.
In the case of replacement orders, it is necessary to indicate the exact type of machine and its serial number (this information is
available on the machine’s identication plate, see page 8), code number, name and number of parts required.
NOTE HERE THE MACHINE SERIAL NUMBER : ……………………………..
The parts manual can contain standard and optional features and it not to be used as a machine specication.
