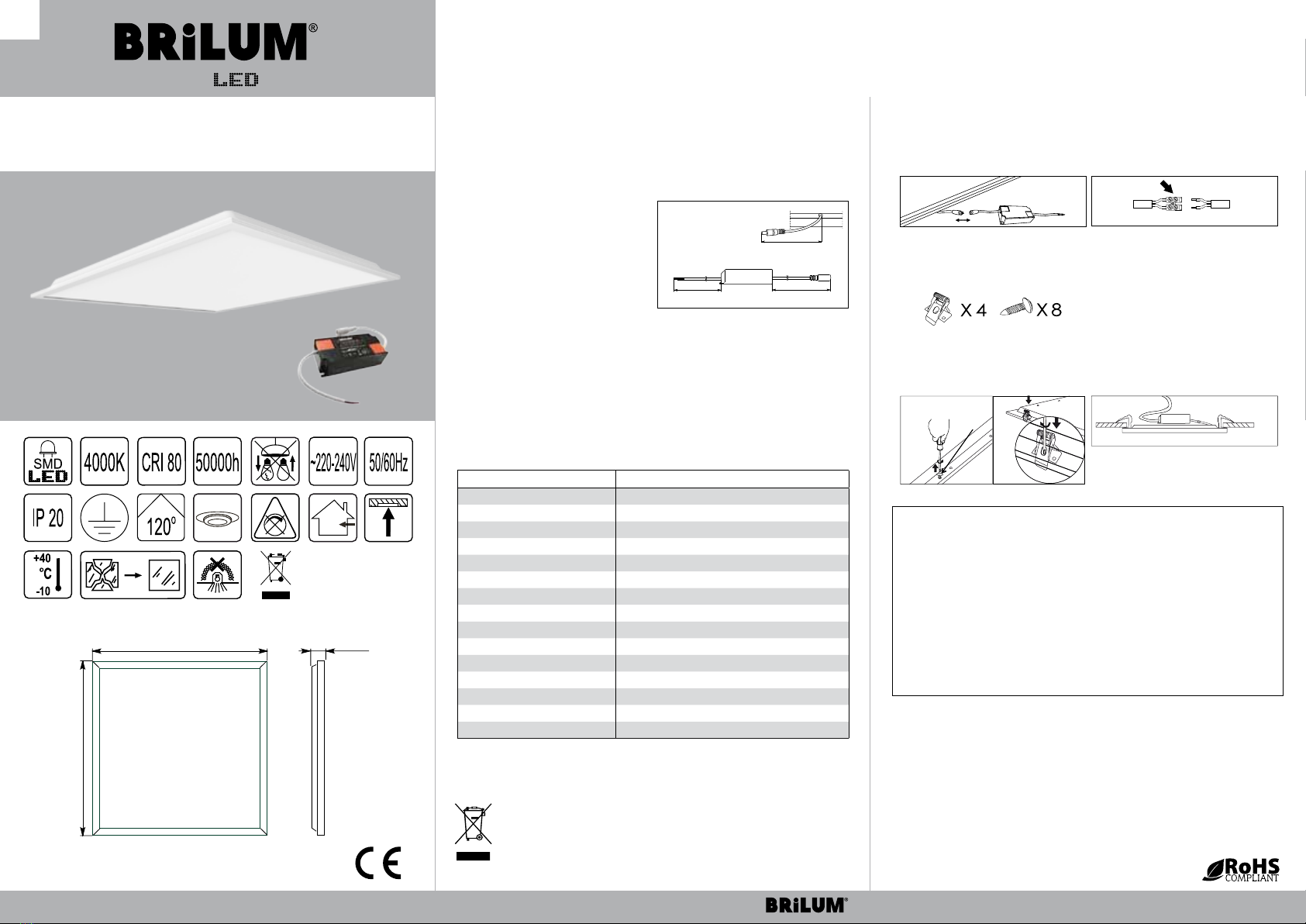

Brilum OPTIMA 60 User manual

PL
INSTRUKCJA MONTAŻU I EKSPLOATACJI
OPTIMA 60 – panel LED do wbudowania w suty podwieszane
ELUM Sp. z o.o.
ul. Wilanowska 1A, 05-520 Konstancin-Jeziorna, Poland www.elum24.pl
CHARAKTERYSTYKA
Nowoczesne, energooszczędne i trwałe oprawy oświetleniowe LED wykonane w formie
płaskiego panelu, przeznaczone do wbudowania w sut podwieszany o module 600 x 600mm
lub w sut gipsowo-kartonowy za pomocą specjalnych uchwytów montażowych UM-3
(brak w komplecie z oprawą).
Oprawy OPTIMA 60 wyposażone są w diody SMD, pozwalające na znaczną oszczędność
energii w porównaniu do tradycyjnych opraw, przy zachowaniu takich samych parametrów
świetlnych. Wysoki wskaźnik oddawania barw CRI, zbliżony do naturalnego światła, pozwala
na bardzo dobre odwzorowanie kolorów
otoczenia.
Barwa światła: neutralna biała - 4000K.
Trwałość diod LED: 50000 godzin.
Zasilacz LED, zamocowany poza oprawą,
dostarczany w komplecie z oprawą.
Napięcie zasilania zasilacza:
220 ÷240VAC, 50/60Hz.
Długości przewodów zgodnie z [Rys.1.].
BUDOWA
Obudowa panelu LED wykonana jest w formie ramy z proli aluminiowych osłoniętych
od góry metalową osłoną. Mleczny klosz wykonany jest z polistyrenu (PS).
ZASTOSOWANIE
Szczególnie polecane do oświetlania sal wykładowych, konferencyjnych, komputerowych,
biur, urzędów i innych pomieszczeń użyteczności publicznej, jak również jako dekoracyjne
oświetlenie hoteli, pensjonatów, stanowiąc element podnoszący walory estetyczne
otoczenia.
UWAGA!:
1. Brak kostki przyłączeniowej do sieci ~230V. Do instalacji wymagana jest porada
osoby wykwalikowanej.
2. Źródła światła tej oprawy są niewymienialne; w momencie zużycia źródeł światła
należy wymienić całą oprawę oświetleniową.
3. Dla prawidłowej pracy oprawy OPTIMA 60 zabrania się okrywania oprawy
i zasilacza LED materiałem termoizolacyjnym!
4. Zastrzegamy sobie prawo do zmian w konstrukcji produktu.
5. Informacje zawarte w niniejszym dokumencie mogą ulegać zmianie bez uprzedzenia.
Ewentualne zmiany będą uwzględniane w kolejnych wydaniach instrukcji obsługi lub
w publikacjach i dokumentach uzupełniających.
6. Nie ponosimy odpowiedzialności za wady wynikłe z niestosowania się do zaleceń
niniejszej instrukcji. Zgodnie z art. 568 § 1 Kodeksu Cywilnego uprawnienia z tytułu
rękojmi za wady zyczne wygasają po upływie dwóch lat, licząc od dnia wydania
oprawy Kupującemu.
BEZPIECZEŃSTWO I KONSERWACJA
1. Instalację oprawy powinien przeprowadzić uprawniony i doświadczony elektryk. Przed
rozpoczęciem instalacji należy koniecznie wyłączyć dopływ prądu do sieci elektrycznej,
do której ma być podłączona oprawa, aby zabezpieczyć się przed przypadkowym
załączeniem napięcia!
2. Przewody elektryczne muszą być podłączone zgodnie z instrukcją oraz obowiązującymi
przepisami.
3. Dla zapewnienia optymalnych parametrów technicznych oprawy należy okresowo
przeprowadzać jej konserwację. Przed rozpoczęciem czyszczenia produktu należy
odłączyć urządzenie od zasilania. Zlekceważenie tego ostrzeżenia może spowodować
niebezpieczeństwo porażenia prądem elektrycznym. Obudowę oprawy należy czyścić
ogólnie dostępnymi środkami myjącymi i wytrzeć do sucha miękką tkaniną.
Nie używać środków żrących i rozpuszczalników. Nie stosować
strumienia wody pod ciśnieniem.
DANE TECHNICZNE
Symbol oznacza selektywne zbieranie sprzętu elektrycznego i elektronicznego,
czyli tego produktu nie wolno traktować jak innych odpadów domowych. Należy oddać
go do właściwego punktu zbierającego zużyty sprzęt elektryczny i elektroniczny.
Właściwa realizacja zadań związanych ze zbieraniem zużytego sprzętu elektrycznego
i elektronicznego ma znaczenie szczególnie w przypadku, gdy w tym sprzęcie występują
składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko
i zdrowie ludzi.
Model OPTIMA 60
Moc oprawy 40W
Napięcie zasilania 220 ÷ 240V AC
Częstotliwość 50/60Hz
Kąt rozsyłu światła 120°
Współczynnik mocy (cos φ) 0,9
Stopień ochrony IP 20
Klasa ochronności I
Typ diod LED SMD
Barwa światła neutralna biała
Temperatura barwowa 4000K
Wskaźnik oddawania barw (CRI) 80
Trwałość diod LED* 50 000 godzin
Strumień świetlny oprawy** 3400 lm
Dopuszczalna temperatura otoczenia -10°C ÷ +40°C
Waga 1,80kg
* parametr podawany w oparciu o dane producenta diod
** parametr podawany z tolerancją ±5%
135mm
Rys.1. Oprawa OPTIMA 60
Zasilacz LED
130mm
120mm
1. Wyjąć kaseton z sutu podwieszanego.
2. Spiąć gniazdo zasilacza z wtyczką panelu [Rys.2.].
3. Zasilacz LED podłączyć do sieci ~230V, 50/60Hz [Rys.3.].
4. Umieścić panel w stelażu sutu podwieszanego.
1. Przymocować uchwyty montażowe UM-3 do oprawy [Rys.4.] i [Rys.5.].
2. Wyciąć odpowiedni otwór montażowy w sucie podwieszanym.
3. Spiąć gniazdo zasilacza z wtyczką panelu [Rys.2.].
4. Zasilacz LED podłączyć do sieci ~230V, 50/60Hz [Rys.3.].
5. Umieścić oprawę w sucie podwieszanym [Rys.6.].
➢
➢
230V AC
Zasilacz LED
Rys.2.
230V AC; 50/60Hz
brązowy - faza (L) niebieski - neutralny (N)
NL
Rys.3.
Zasilacz LED
Rys.6.
Zasilacz LED
Oprawa OPTIMA 60
Sut
podwieszany
Montaż w sutach podwieszanych gipsowo-kartonowych za pomocą
specjalnych uchwytów montażowych UM-3 (brak w komplecie z oprawą)
Montaż w sutach podwieszanych o module 600 x 600mm
595mm
595mm 30mm
OPTIMA 60
Panel
Rys.4.
Rys.5.

CHARACTERISTICS
Modern, energy saving and durable LED luminaires in a form of at panel designed for
installaon in suspended ceilings with modules of 600 x 600mm or gypsum-board by special
mounng clips UM-3 (not included in the set with luminaire).
OPTIMA 60 luminaires are equipped with LEDs SMD type, which allow high energy saving
comparing to tradional luminaires, keeping the same lighng parameters. High colour
rendering index CRI, close to natural light, provides vivid rendering of the environment.
Light colour: neutral white - 4000K.
LEDs lifespan: 50 000 hours.
LED external driver included in the set.
Driver’s supply voltage:
220-240V AC, 50/60Hz.
Wires dimensions according to [Fig.1.].
1. Fix the UM-3 mounng clips to the luminaire [Fig.4.] and [Fig.5.].
2. Cut out proper mounng hole in the ceiling.
3. Connect LED panel with LED driver by cable with plug [Fig.2.].
4. Connect the LED driver to the mains ~230V, 50/60Hz [Fig.3.].
5. Place the luminaire in the suspended ceiling [Fig.6.].
Installaon in suspended gypsum board ceilings by special UM-3 mounng
clips (not included in the set with luminaire)
Installaon in suspended ceilings with modules of 600 x 600mm
INSTALLATION AND OPERATING MANUAL
OPTIMA 60 – LED panel for recessed installaon in suspended ceilings
OPTIMA 60
EN
Panel
ELUM Sp. z o.o.
ul. Wilanowska 1A, 05-520 Konstancin-Jeziorna, Poland www.elum24.pl
TECHNICAL DATA
135mm
Fig.1. OPTIMA 60 luminaire
LED driver
130mm
120mm
➢
➢
230V AC
LED driver
Fig.2.
230V AC; 50/60Hz
brown - phase (L) blue - neutral (N)
NL
Fig.3.
LED driver
Fig.6.
LED driver
OPTIMA 60 luminaire
Suspended
ceiling
595mm
595mm 30mm
CONSTRUCTION
LED panel’s body is made from aluminum proles in a form of frame covered with metal
shield from the upper side. Milky cover is made of polystyrene (PS).
APPLICATION
Specially recommended for illuminaon of computer rooms, meeng rooms, lecture halls,
oces, instuons and other public facilies, as well as a decorave lighng, in hotels,
guest houses, that raises aesthec value of the area.
This symbol stands for selecve collecng of the electrical and electronic equipment,
therefore, this product cannot be treated as other household’s waste. It has to be le
at a special used-equipment collecon point. The appropriate dealing with the
collecon of used electrical and electronic equipment is crucial, especially if the
equipment includes dangerous components which have a negave inuence on the
environment and on the health of people.
Model OPTIMA 60
Power of the luminaire 40W
Supply voltage 220 ÷ 240V AC
Frequency 50/60Hz
Beam angle 120°
Power factor (cos φ) 0,9
Protecon class IP 20
Protecon class I
LEDs type SMD
Light colour neutral white
Correlated colour temperature 4000K
Colour rendering index (CRI) 80
LEDs lifespan* 50 000 hours
Luminous ux of the luminaire** 3400 lm
Ambient temperature -10°C ÷ +40°C
Weight 1,80kg
* provided parameter is based on LEDs manufacturer’s data
** parameter is provided with ±5% tolerance margin
SAFETY AND MAINTENANCE
1. Installaon of the luminaire should be done by the cered and experienced electrician.
Before starng the installaon you must absolutely turn o the main power supply,
where the luminaire should be connected to, to avoid accidental voltage connecon!
2. Electrical cables must be connected according to the instrucon and regulaons in
force.
3. To keep the opmal technical parameters of the luminaire the periodical maintenance
should be carried out. Before cleaning the product, disconnect it from power supply.
Ignoring this warning can cause danger of electric shock. The housing of the luminaire
should be cleaned by generally available cleaning supplies and also dried with a so
cloth. Do not use corrosives chemicals and solvents. Do not use stream of water under
pressure.
CAUTION!
1. Terminal block for current ~230V is not included. An advice from qualied person
is needed for installaon.
2. Light sources are not replaceable; once light sources are used up, full luminaire
should be replaced.
3. For proper operaon of OPTIMA 60 luminaire, it is forbidden to cover the luminaire
and LED driver with thermal insulaon material!
4. We reserve the right to apply changes in the construcon of the product.
5. The informaon included in this document may undergo changes without warning.
Possible changes will be taken into consideraon while working with other issues
of the instrucons for use or complementary documents.
6. We take no responsibility for faults resulng from non-compliance with the above
instrucons. According to arcle 568 pt 1 of the Polish Civil Code, the right resulng
from a warranty for physical defects are exnct aer the lapse of 2 (two) years aer
delivery of the luminaire to the Buyer.
1. Take out the coer ceiling module from the suspended ceiling.
2. Connect LED panel with LED driver by cable with plug [Fig.2.].
3. Connect the LED driver to the mains ~230V, 50/60Hz [Fig.3.].
4. Place the luminaire in the suspended ceiling frame.
Fig.4.
Fig.5.
