BriskHeat PTBO-GET User manual

PTBO-GET
Octagon Hinged-Cover Junction Box
Power Connection Kit
Instruction Manual
Read and understand this manual before installing,
operating, or servicing this junction box. Failure to
understand these instructions could result in an accident
causing serious injury or death. Only qualified personnel
should install, operate, or service this junction box.
Language Page
English ...................................................................................................... 1
Spanish (Español) .................................................................................... 9
French (Français) ..................................................................................... 17
German (Deutsch) .................................................................................... 25
Italian (Italiano) ......................................................................................... 33
English
© BriskHeat® Corporation. All rights reserved.
2
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit
TABLE OF CONTENTS
Introduction .................................................................................................................................... 2
Safety Alert Symbol ....................................................................................................................... 2
Important Safety Instructions ......................................................................................................... 3
Product Overview .......................................................................................................................... 4
Specifications ................................................................................................................................ 4
Installation ..................................................................................................................................... 5
Warranty Information ..................................................................................................................... 8
SAVE THESE INSTRUCTIONS!
Additional copies of this manual are available upon request.
INTRODUCTION
Thank you for purchasing a BriskHeat®
Junction Box. BriskHeat supplies quality
junction boxes only as part as a complete
BriskHeat System.
PTBO-GET durable corrosion resistant
enclosures provide premium protection for
electrical connections. Your PTBO-GET
junction box is designed to provide a long and
efficient service life with function, reliability, and
safety in mind.
PTBO-GET junction boxes are approved for
use in non-hazardous area (ordinary) locations
with SLCBL, SLMCBL, SLHCBL series heating
cable.
PTBO-GET junction boxes are CSA approved
for use in hazardous area (Class I, Div 2; Class
II, Div 2; Class III) locations with SLCBL series
heating cable only.
For additional information concerning this, or
other BriskHeat® products, please contact your
local BriskHeat® distributor or contact us toll
free (U.S. / Canada only) at 1-800-848-7673 or
614-294-3376.
Immediate hazards which WILL result in
severe personal injury or death.
Hazards or unsafe practices that COULD result
in severe personal injury or death.
Hazards or unsafe practices that COULD result
in minor personal injury or property damage.
SAFETY ALERT SYMBOL
The symbol above is used to call your attention
to instructions concerning your personal safety.
It points out important safety precautions. It
means “ATTENTION! Become Alert! Your
Personal Safety is involved!” Read the
message that follows and be alert to the
possibility of personal injury or death.
WARNING
CAUTION
DANGER

© BriskHeat® Corporation. All rights reserved.
3
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit
IMPORTANT SAFETY INSTRUCTIONS
Agency Approvals
For SLCBL -BP, -BF Series only
Class I, Div. 2 , Groups A, B, C, D
Class II, Div. 2 , Groups E, F, G
Class III
Approvals valid only when installed in accordance with
all applicable instructions, codes, and regulations.
 Do not immerse junction box in liquid.
 Keep volatile or combustible material away from
junction box when in use.
 Use junction box only in approved locations.
 Keep sharp metal objects away from junction box.
Failure to observe these warnings may result in electric
shock, risk of fire, and personal injury.
End-User Must Comply to the Following:
 Only qualified personnel are allowed to connect
electrical wiring.
 Disconnect all supply power at the source before
making any power connections.
 All electrical wiring must follow local electrical
codes and highly recommend following NEC
Article 427.
 The person who performs the final installation /
wiring must be qualified for this work.
 The end-user is responsible for providing a
suitable disconnecting device.
 The end-user is responsible for providing suitable
electrical protection device. It is highly
recommended that a ground fault circuit breaker
be used.
Failure to observe these warnings may result in personal
injury or damage to the product and/or property.
 Inspect all components before use.
 Do not use junction box if any component is
damaged.
 Do not repair a damaged or faulty component.
 Do not crush or apply severe physical stress on
any component of system, including cord
assembly.
 Unit must be mounted away from vibration,
impacts, water and corrosive gases.
 Do not operate junction box above rated
temperature value.
 Fasten junction box to device using approved
methods only.
Failure to observe these warnings may result in personal
injury or damage to the product and/or property.
A person who has not read and
understood all operating
Instructions is not qualified to
operate this product.
WARNING
CAUTION
DANGER
DANGER
© BriskHeat® Corporation. All rights reserved.
4
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit

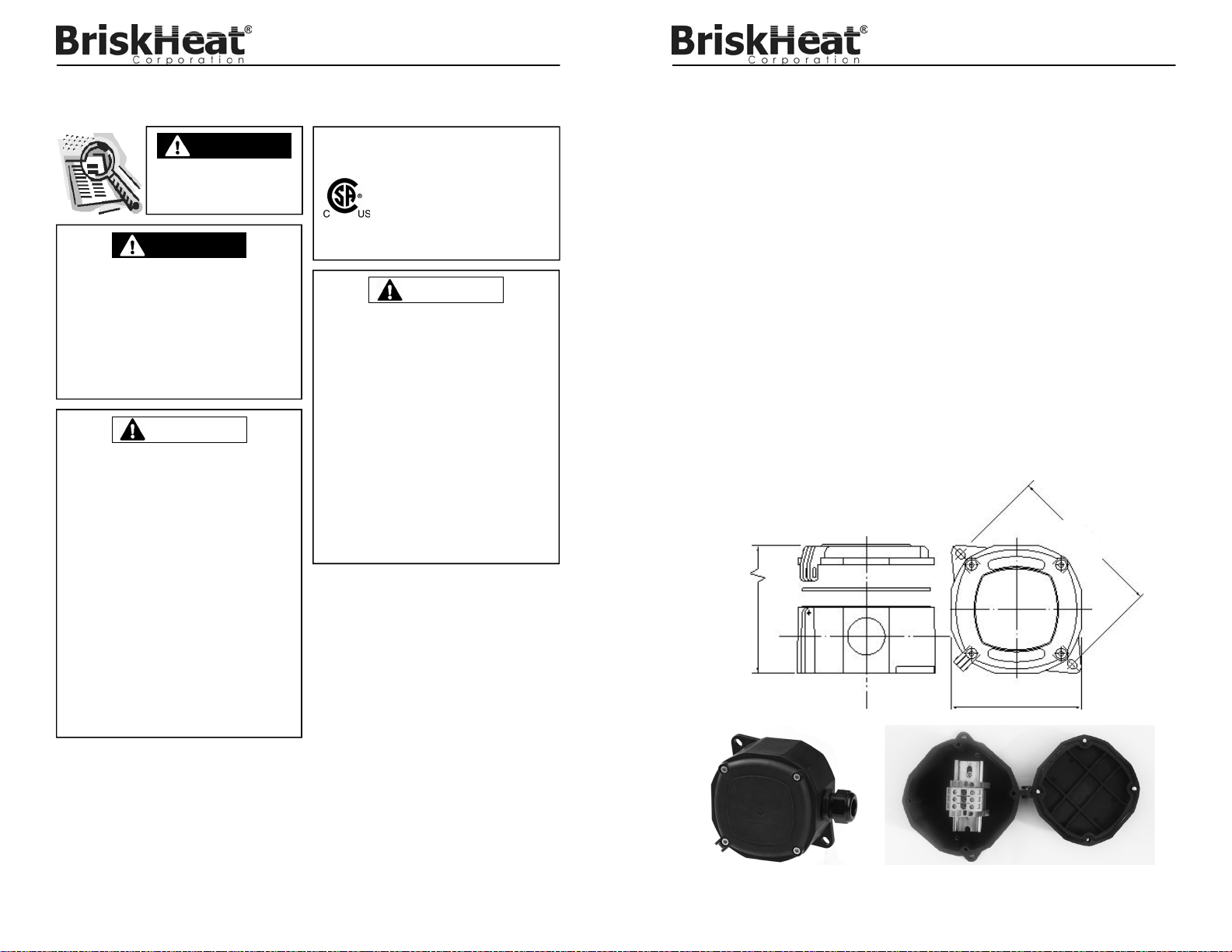

PRODUCT OVERVIEW
 The JHS-GET is designed for use with BriskHeat SLCBL / SLMCBL / SLHCBL series
heating cables in ordinary locations only.
 The JHE-GET kit is approved by CSA for use in hazardous area locations with SLCBL
series heating cable only.
 The PTBO-GET is rated NEMA 4X.
 Earth Continuity Plate included.
SPECIFICATIONS
 Operating temperatures: -40°F to 122°F (-40°C to 50°C)
 Approximate volume: 38.75 in³ (635 cm³)
 Material: Fire Retardant FRP Composite Polymer
 Special feature: The enclosure has a uniquely designed hinged cover for added
convenience during installation.
 Maximum current: 32A
 Voltage: 110-120V, 208-277V
 Maximum Continuous Exposure Temperature (T5): 212°F (100°C)
DIMENSIONS
147 mm
76.5mm External

© BriskHeat® Corporation. All rights reserved.
5
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit

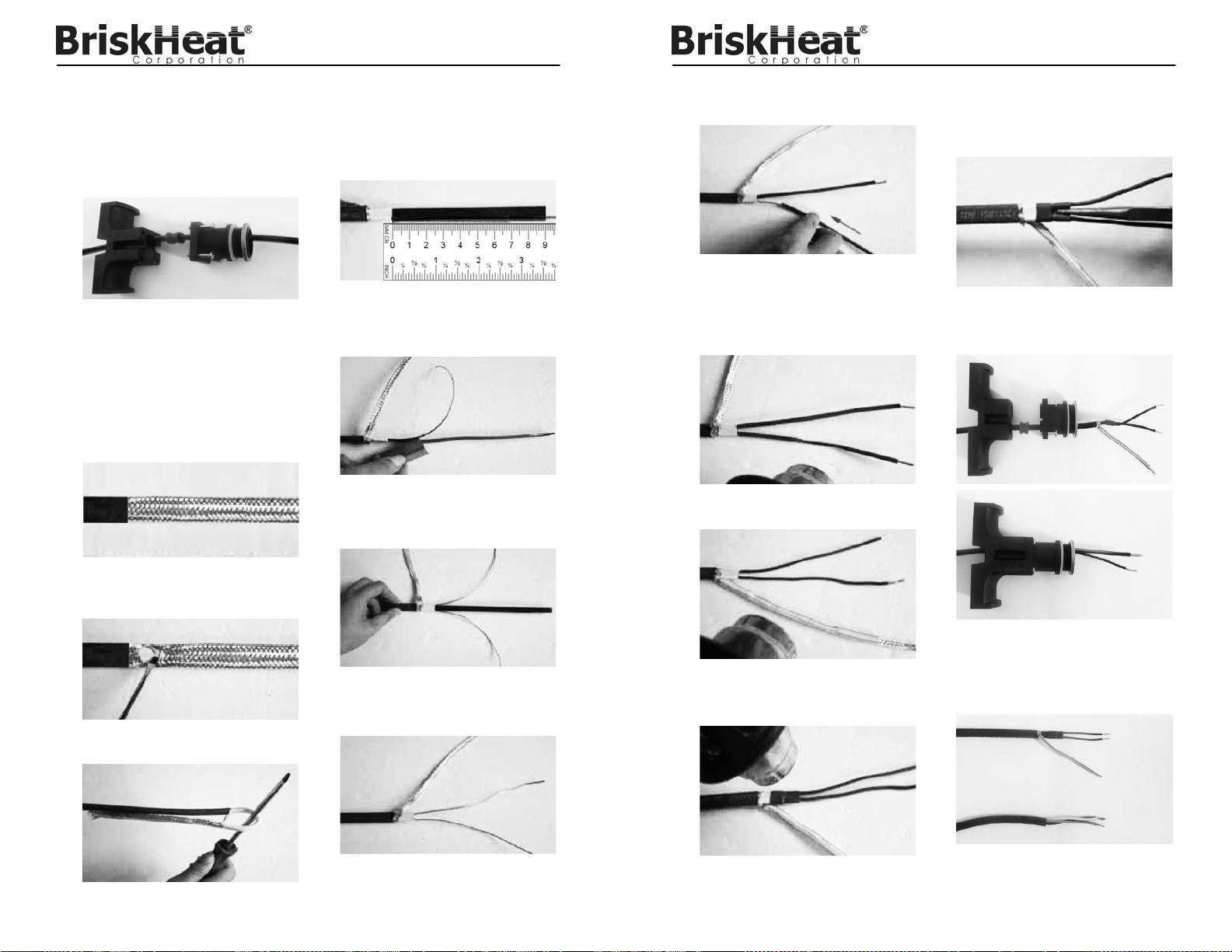

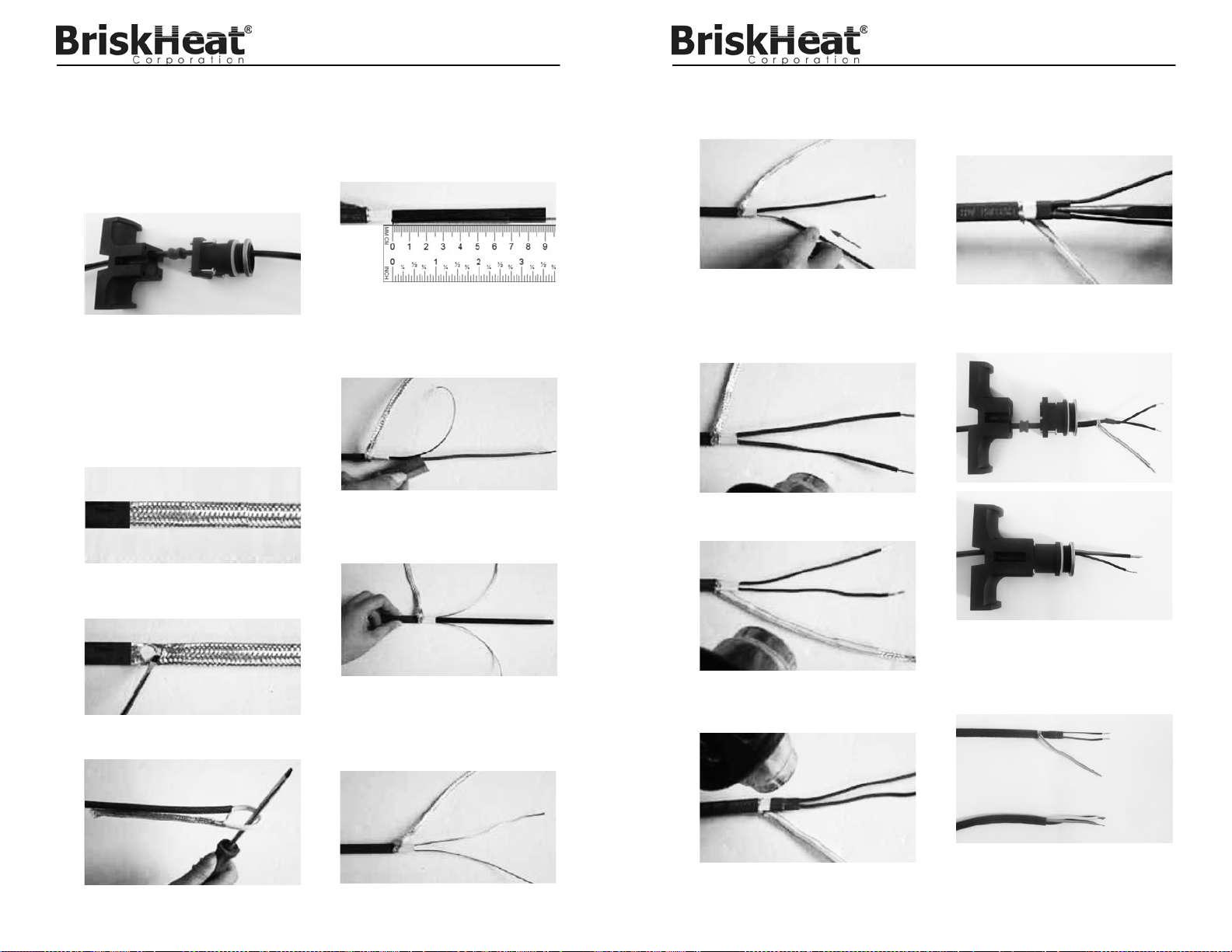

INSTALLATION
1. After the seal fitting is open, put the
junction box cap, strain relief disk,
grommet, and body onto the power
connection end of heating cable.
2. Carefully, lightly score/cut outer jacket of
heating cable 4.5” (119mm), being careful
not to cut braid or inner jacket.
3. Bend heating cable to break jacket where
sliced and peel off outer jacket.
4. Using a screwdriver, carefully make a little
hole in the braiding, as shown.
5. Bend the cable and work it through the
braiding.
6. Place braid to one side of cable. Carefully
strip inner jacket of heating cable back
3.5” (90mm).
7. Carefully strip core material from
conductors with utility knife.
CAUTION : Do not cut bus wires!
8. Carefully peel back exposed wires from
core material.
CAUTION : Do not cut bus wire strands!
9. Cut off remaining center core material;
leave the bare conductors.
CAUTION : Do not cut bus wires!
© BriskHeat® Corporation. All rights reserved.
6
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit
10. Install black shrink tubes 3” (77mm) up to
conductive core.
11. Carefully shrink heat-shrink tubing by
moving heat source from side to side
continuously; being careful not to damage
heating cable.
12. Insert green/yellow heat-shrink tubing
over braid and shrink.
13. Center black heat-shrink tube 1” (25mm)
over the end of heating cable as shown.
14. While tube is still hot pinch the tube with
pliers, between wires, and hold for 10
seconds to ensure seal.
15. For heating cables with an outer jacket,
slide parts in place as shown below.
16. Input power wire connection: Strip outer
jacket of input power wire 3.9”(100mm)
and strip conductor wires 0.5”(12mm).

© BriskHeat® Corporation. All rights reserved.
7
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit
17. Connect the input power conductor wires to the
heating cable leads using the provided terminal
strip within the junction box. Connect the input
ground to the cable braid using provided
grounded terminal strip within the junction box.
The junction box must be grounded before the
circuit is energized.
Figure 17-1
Figure 17-2
Figure 17-3
© BriskHeat® Corporation. All rights reserved.
8
PTBO-GET Octagon Hinged-Cover
Junction Box Power Connection Kit
4800 Hilton Corporate Dr, Columbus, OH 43232
Toll Free: 800-848-7673
Phone: [phone]
Fax: [phone]
Email: [e-mail]
WARRANTY INFORMATION
BriskHeat warrants to the original purchaser of this product for the period of eighteen (18) months
from date of shipment or twelve (12) months from date of installation, whichever comes
first. BriskHeat’s obligation and the exclusive remedy under this warranty shall be limited to the
repair or replacement, at BriskHeat’s option, of any parts of the product which may prove
defective under prescribed use and service following BriskHeat’s examination, is determined by
BriskHeat to be defective. The complete details of the warranty can be found online at
www.briskheat.com or by contacting us at 1-800-848-7673 (toll free, U.S. / Canada) or
1-614-294-3376 (Worldwide).

9
Lea y comprenda este manual antes de instalar, hacer
funcionar o reparar esta caja de empalmes. La incapacidad
de comprender estas instrucciones podría causar un
accidente con lesiones graves o la muerte. Solo personal
cualificado debe instalar, operar o reparar esta caja de
empalmes.
Kit de conexión eléctrica
de caja de empalmes con
cubierta octagonal con bisagra
PTBO-GET 
Manual de instrucciones
Spanish (Español)
© BriskHeat® Corporation. Todos los derechos reservados.
10
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
INTRODUCCIÓN
Gracias por comprar una caja de empalmes
BriskHeat®. BriskHeat proporciona cajas de
empalmes de calidad solo como parte de su
sistema BriskHeat completo.
Las cajas duraderas y resistentes a la
corrosión PTBO-GET proporcionan una
protección de calidad superior para las
conexiones eléctricas. Su caja de empalmes
PTBO-GET está diseñada para proporcionar
una vida útil prolongada y eficiente, con la
función, la fiabilidad y la seguridad en mente.
Las cajas de empalmes PTBO-GET están
aprobadas para su uso en áreas no peligrosas
(comunes) con cables de calefacción de las
series SLCBL, SLMCBL, SLHCBL.
Las cajas de empalmes PTBO-GET están
aprobadas por CSA para su uso en áreas
peligrosas (Clase I, Div. 2; Clase II, Div, 2;
Clase III) solo con cables de calefacción de la
serie SLCBL.
Para obtener información adicional con
respecto a este u otros productos BriskHeat®,
comuníquese con su distribuidor local de
BriskHeat® o llame a nuestro teléfono gratuito
(solo para EE. UU. y Canadá) al
1-800-848-7673 o al 614-294-3376.
ÍNDICE
Introducción ................................................................................................................................ 10
Símbolo de alerta de seguridad .................................................................................................. 10
Instrucciones importantes de seguridad ..................................................................................... 11
Descripción general del producto ............................................................................................... 12
Especificaciones ......................................................................................................................... 12
Instalación .................................................................................................................................. 13
Información de la garantía .......................................................................................................... 16
¡CONSERVE ESTAS INSTRUCCIONES!
Existen copias adicionales de este manual si lo solicita.
Peligros inmediatos que RESULTARÁN en
lesiones personales o muerte
Peligros o prácticas no seguras que
PODRÍAN resultar en lesiones
personales graves o muerte
Peligros o prácticas no seguras que
PODRÍAN resultar en lesiones personales
leves o daños a la propiedad
SÍMBOLO DE ALERTA DE
SEGURIDAD
El símbolo de arriba se usa para que preste
atención a instrucciones que conciernen a la
seguridad personal. Indica precauciones
importantes relativas a la seguridad. Significa
“¡ATENCIÓN! ¡Esté alerta! ¡Su seguridad
personal está en riesgo!” Lea el mensaje que
sigue y esté alerta a la posibilidad de lesiones
personales o riesgo de muerte
ADVERTENCIA
PELIGRO
PRECAUCIÓN

© BriskHeat® Corporation. Todos los derechos reservados.
11
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
 No sumerja la caja de
empalmes en líquido.
 Mantenga el material volátil o inflamable lejos de
la caja de empalmes durante su uso.
 Use la caja de empalmes solo en los lugares
aprobados.
 Mantenga los objetos metálicos afilados lejos de
la caja de empalmes.
No respetar estas advertencias puede resultar en
descarga eléctrica, riesgo de incendio y lesiones
Usuario final debe cumplir lo El siguiente:
 Solo personal cualificado tiene permitido conectar
el cableado eléctrico.
 Desconecte todo el suministro eléctrico desde la
fuente antes de realizar conexiones eléctricas.
 Todo el cableado eléctrico debe cumplir con los
códigos de electricidad locales y se recomienda
encarecidamente seguir el Artículo 427 del NEC.
 La persona que realiza la instalación o cableado
final debe estar cualificada para este trabajo.
 El usuario final es responsable de proporcionar un
dispositivo de desconexión adecuado.
 El usuario final es responsable de proporcionar un
dispositivo de protección eléctrica adecuado. Se
recomienda encarecidamente el uso de un
disyuntor de tierra accidental.
No prestar atención a estas advertencias puede resultar
en lesiones personales o daños al calentador.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
 Inspeccione todos los componentes antes de su
uso.
 No use la caja de empalmes si alguno de los
componentes está dañado.
 No repare un componente dañado o defectuoso.
 No aplaste ni aplique tensión física fuerte sobre
ningún componente del sistema, lo que incluye el
cable.
 La unidad debe montarse lejos de vibraciones,
impactos, agua o gases corrosivos.
 No opere la caja de empalmes por encima del
valor nominal de temperatura.
 Fije la caja de empalmes al dispositivo solo con
los métodos aprobados.
No prestar atención a estas advertencias puede resultar
en lesiones personales o daños al calentador.
Una persona que no haya leído y
comprendido todas las
instrucciones de instalación no está
cualificada para instalar el
producto.
Aprobaciones de agencias
Solo para SLCBL -BP, -BF Serie
Clase I, Div. 2 , Grupos A, B, C, D
Clase II, Div. 2 , Grupos E, F, G
Clase III
Las aprobaciones solo serán válidas cuando esté
instalado de acuerdo con todas las instrucciones,
códigos y reglamentos pertinentes.
ADVERTENCIA
PELIGRO
PRECAUCIÓN
PELIGRO
© BriskHeat® Corporation. Todos los derechos reservados.
12
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
DESCRIPCIÓN GENERAL DEL PRODUCTO
 El JHS-GET está diseñado para usarse con cables de calefacción de las series SLCBL /
SLMCBL / SLHCBL de BriskHeat, solo en lugares comunes.
 El kit JHE-GET está aprobado por CSA para usarse en áreas peligrosas, solo con el cable
de calefacción de la serie SLCBL.
 La caja PTBO-GET está clasificada como NEMA 4X.
 Se incluye una placa de continuidad de tierra.
ESPECIFICACIONES
 Temperaturas de funcionamiento: -40 °F a 122 °F (-40 °C a 50 °C)
 Volumen aproximado: 38.75 pulg.³ (635 cm³)
 Material: Polímero compuesto FRP retardante de fuego
 Característica especial: La caja tiene una cubierta con bisagras de diseño exclusivo para
una mayor comodidad durante la instalación.
 Corriente máxima: 32A
 Voltaje: 110-120V, 208-277V
 Temperatura máxima de exposición continuo (T5): 212°F (100°C)
DIMENSIONES
147 mm
76,5 mm externo

© BriskHeat® Corporation. Todos los derechos reservados.
13
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
INSTALACIÓN
1. Después de abrir el adaptador de sellado,
coloque la tapa de la caja de empalmes,
el disco de protección contra tirones, el
ojal y el cuerpo en el extremo de la
conexión eléctrica del cable de
calefacción.
2. Con cuidado, estríe o corte levemente
119 mm de la funda exterior del cable de
calefacción, con cuidado de no cortar la
trenza ni la funda interior.
3. Doble el cable de calefacción para romper
la funda donde se cortó y pele la funda
exterior.
4. Con un destornillador, realice
cuidadosamente un orificio pequeño en el
trenzado, como se muestra.
5. Doble el cable y páselo a través del
trenzado.
6. Coloque la trenza en un lado del cable.
Con cuidado, quite hacia atrás 3,5 pulg.
(90 mm) de la funda interior del cable de
calefacción.
7. Quite cuidadosamente el material del
núcleo de los conductores con un cuchillo
para uso general.
PRECAUCIÓN: No corte los cables de la
barra colectora.
8. Con cuidado, pele hacia atrás los cables
expuestos desde el material del núcleo.
PRECAUCIÓN: No corte los hilos del
cable de la barra colectora.
9. Corte el resto del material central del
núcleo y deje los conductores
descubiertos.
PRECAUCIÓN: No corte los cables de la
barra colectora.
© BriskHeat® Corporation. Todos los derechos reservados.
14
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
10. Instale tubos de termocontracción negros
de 3 pulg. (77 mm) en el núcleo
conductor.
11. Con cuidado, contraiga el tubo de
termocontracción moviendo la fuente de
calor de un lado a otro continuamente;
tenga cuidado de no dañar el cable de
calefacción.
12. Inserte el tubo de termocontracción verde
y amarillo sobre la trenza y contráigalo.
13. Centre el tubo de termocontracción negro
de 1 pulg. (25 mm) sobre el extremo del
cable de calefacción, como se muestra.
14. Mientras el tubo aún está caliente,
presiónelo con los alicates, entre los hilos,
y manténgalo durante 10 segundos para
garantizar el sellado.
15. Para los cables de calefacción con funda
exterior, deslice las piezas en su lugar
como se muestra a continuación.
16. Conexión del cable de corriente de
entrada: Quite la funda exterior del cable
de corriente de entrada 3,9 pulg. (100
mm) y desforre 0,5 pulg. (12 mm) de los
cables conductores.

© BriskHeat® Corporation. Todos los derechos reservados.
15
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
17. Conecte los cables conductores de corriente de
entrada a los conductores del cable de
calefacción con la regleta de terminales que se
proporciona con la caja de empalmes. Conecte
la tierra de entrada a la trenza del cable usando
tira de terminales que se proporciona con la
caja de empalmes. La caja de empalmes debe
estar conectada a tierra antes de energizar el
circuito.
Figura 17-1
Figura 17-2
Figura 17-3
© BriskHeat® Corporation. Todos los derechos reservados.
16
Kit de conexión eléctrica de caja de empalmes
con cubierta octagonal con bisagra PTBO-GET
4800 Hilton Corporate Dr, Columbus, OH 43232
Línea gratuita: 800-848-7673
Número de teléfono: 614-294-3376
Fax: [phone]
Correo electrónico: [e-mail]
INFORMACIÓN DE LA GARANTÍA
BriskHeat® concede una garantía al comprador original del producto durante un periodo de
dieciocho (18) meses desde la fecha del envío o doce (12) meses desde la fecha de instalación,
la que llegue antes. La obligación y remedio exclusivo de BriskHeat, sujetos a esta garantía,
estarán limitados a la reparación o sustitución, a discreción de BriskHeat®, de cualquier pieza del
producto que se haya demostrado estar defectuosa en las condiciones de uso y servicio
establecidas, después de una inspección realizada por BriskHeat y de que BriskHeat haya
determinado que está defectuosa. Los detalles completos de la garantía están disponibles en
línea en www.briskheat.com o mediante llamada telefónica al 1-800-848-7673 (línea gratuita, en
EE. UU./Canadá) o 1-614-294-3376 (en todo el mundo).

17
Veillez à lire et à bien comprendre ce manuel avant
d'installer, d'utiliser ou d'effectuer des tâches d'entretien
sur cette boîte de jonction. Tout manquement à ces
instructions pourrait entraîner un accident et causer des
blessures graves ou la mort. Seul du personnel qualifié doit
installer, utiliser ou entretenir cette boîte de jonction.
Kit de connexion électrique
de boîte de jonction octogonale
à couvercle à charnière
PTBO-GET
Manuel d’instructions
French (Français)
© BriskHeat® Corporation. Tous droits réservés.
18
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
TABLE DES MATIÈRES
Introduction ............................................................................................................................... 18
Symbole d’alerte de sécurité .................................................................................................... 18
Importantes instructions de sécurité ......................................................................................... 19
Présentation du produit ............................................................................................................. 20
Caractéristiques ........................................................................................................................ 20
Installation ................................................................................................................................ 21
Informations sur la garantie ...................................................................................................... 24
CONSERVER CES INSTRUCTIONS !
Des exemplaires supplémentaires de ce manuel sont disponibles sur demande.
INTRODUCTION
Nous vous remercions d'avoir acheté une
boîte de jonction BriskHeat®. BriskHeat fournit
des boîtes de jonction de qualité uniquement
en association avec un système BriskHeat
complet.
Le boîtier durable PTBO-GET résistant à la
corrosion fournit une protection de premier
ordre pour les connexions électriques. Votre
boîte de jonction PTBO-GET est conçue pour
fournir une durée de service longue et efficace
alliant fonction, fiabilité et sécurité.
Les boîtes de jonction PTBO-GET sont
homologuées pour une utilisation dans des
zones non dangereuses (ordinaires) avec des
câbles de chauffage de séries SLCBL,
SLMCBL ou SLHCBL.
Les boîtes de jonction PTBO-GET sont
homologuées par la CSA pour être utilisées
dans les zones dangereuses (Classe I, Div 2 ;
Classe II, Div 2 ; Classe III) uniquement avec
un câble de chauffage de série SLCBL.
Pour obtenir davantage d'informations à ce
sujet ou concernant d'autres produits
BriskHeat®, contactez votre distributeur
BriskHeat® local ou appelez-nous au
1-800-848-7673 (appel gratuit aux États-Unis
et au Canada uniquement) ou au
614-294-3376.
Indique des dangers immédiats qui
ENTRAINERONT des blessures graves, voire
mortelles.
Indique des dangers ou des pratiques
dangereuses POUVANT ENTRAÎNER des
blessures graves ou mortelles.
Indique des dangers ou des pratiques
dangereuses POUVANT ENTRAÎNER des
blessures graves ou mortelles.
SYMBOLE D'AVERTISSEMENT
DE SÉCURITÉ
Le symbole ci-dessus est utilisé pour attirer
votre attention sur des instructions concernant
votre sécurité personnelle. Il souligne des
consignes de sécurité importantes. Il signifie
« ATTENTION ! Restez vigilant ! Il en va de
votre sécurité ! » Lisez le message qui suit et
soyez vigilant quant aux risques de blessures
corporelles graves ou mortelles.
DANGER
AVERTISSEMENT
ATTENTION

© BriskHeat® Corporation. Tous droits réservés.
19
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
 Ne pas immerger la boîte de jonction dans du
liquide.
 Garder les matières volatiles ou combustibles à
l'écart de la boîte de jonction pendant l'utilisation.
 N'utiliser la boîte de jonction que dans les endroits
approuvés.
 Garder les objets métalliques pointus ou
tranchants à l'écart de la boîte de jonction.
Le non-respect de ces avertissements peut entraîner un
choc électrique, un risque d'incendie et des blessures
corporelles.
L'utilisateur final doit respecter les règles suivantes :
 Seul un personnel qualifié est autorisé à
connecter le câblage électrique.
 Déconnecter toute l'alimentation électrique à la
source avant de réaliser des connexions
électriques.
 Tout le câblage électrique doit être conforme aux
codes électriques locaux (nous recommandons
fortement une conformité à la norme NEC Article
427).
 La personne qui réalise l'installation ou le câblage
final doit être qualifiée pour ce travail.
 Il appartient à l'utilisateur final de fournir un
dispositif de déconnexion adéquat.
 Il appartient à l'utilisateur final de fournir un
dispositif de protection électrique adéquat. Nous
vous recommandons d'utiliser un disjoncteur de
fuite de terre.
Le non-respect d ces avertissements peut entraîner des
blessures corporelles ou des dégâts à l'appareil.
 Inspecter tous les composants avant utilisation.
 Ne pas utiliser la boîte de jonction si un des
composants est endommagé.
 Ne pas réparer les composants endommagés ou
défectueux.
 Ne pas écraser ou appliquer de force physique
sévère aux composants du système, y compris à
l'assemblage du cordon.
 L’appareil doit être monté loin des vibrations, des
impacts, de l’eau et des gaz corrosifs.
 Ne pas utiliser la boîte de jonction au-dessus de la
température nominale.
 Fixer la boîte de jonction à l'appareil avec des
méthodes approuvées uniquement.
Le non-respect de ces avertissements peut entraîner des
blessures corporelles ou des dégâts à l'appareil.
IMPORTANTES INFORMATIONS DE SÉCURITÉ
Une personne n'ayant pas lu et
compris toutes les instructions
d'installation de l'équipement
n'est pas qualifiée pour
procéder à son installation.
Homologations
Pour SLCBL -BP, -BF Séries seulement
Classe I, Div. 2 , Groupes A, B, C, D
Classe II, Div. 2 , Groupes E, F, G
Classe III
Les homologations restent valides uniquement si les
instructions, les codes et les réglementations en vigueur
ont été respectés au cours de l'installation.
DANGER
DANGER
AVERTISSEMENT
ATTENTION
© BriskHeat® Corporation. Tous droits réservés.
20
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
PRÉSENTATION DU PRODUIT
 Le kit JHS-GET est conçu pour être utilisé avec les câbles de chauffage BriskHeat de séries
SLCBL / SLMCBL / SLHCBL dans des endroits ordinaires uniquement.
 Le kit JHE-GET est homologué par la CSA pour une utilisation dans des zones
dangereuses uniquement avec un câble de chauffage de série SLCBL.
 Le kit PTBO-GET est classé NEMA 4X.
 Plaque de mise à la terre incluse.
CARACTÉRISTIQUES
 Températures de fonctionnement: -40 ºF à 122 ºF (-40 ºC à 50 ºC)
 Volume approximatif: 38,75 po³ (635 cm³)
 Matériau: Polymère Composite FRP ignifuge
 Caractéristique spéciale: Le boîtier possède un couvercle à charnière de conception
unique offrant davantage de commodité pendant l'installation.
 Courant maximum: 32A
 Tension: 110-120V, 208-277V
 Température maximale d'exposition continu (T5): 212°F (100°C)
DIMENSIONS
147 mm
76,5mm externe

© BriskHeat® Corporation. Tous droits réservés.
21
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
INSTALLATION
1. Une fois que la garniture de joint est
ouverte, placez le couvercle de la boîte de
jonction, le disque serre-câble, l'œillet et
le corps sur l'extrémité du câble de
chauffage connectée à l'alimentation.
2. Incisez/coupez soigneusement et
légèrement la gaine externe du câble de
chauffage sur 4,5 po (119 mm), en
prenant soin de ne pas couper la tresse
ou la gaine interne.
3. Courbez le câble de chauffage pour
casser la gaine au niveau de l'incision,
puis pelez la gaine externe.
4. À l'aide d'un tournevis, pratiquez
soigneusement un petit trou dans la
tresse, comme illustré.
5. Courbez le câble et faites-le passer dans
le trou de la tresse.
6. Placez la tresse sur un côté du câble.
Retirez soigneusement la gaine interne du
câble de chauffage sur 3,5 po (90 mm).
7. Retirez soigneusement le matériau de
l'âme des conducteurs à l'aide d'un
couteau universel.
ATTENTION: ne coupez pas les fils
collecteurs !
8. Séparez soigneusement les fils exposés
du matériau de l'âme.
ATTENTION: ne coupez pas les torons
des fils collecteurs !
9. Coupez le matériau restant de l'âme
centrale ; laissez les conducteurs nus.
ATTENTION: ne coupez pas les fils
collecteurs !
© BriskHeat® Corporation. Tous droits réservés.
22
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
10. Installez les gaines thermorétractables
noires de 3 po (77 mm) jusqu'en haut de
l'âme conductrice.
11. Thermorétrécissez soigneusement la
gaine en déplaçant continuellement la
source de chaleur d'un côté à l'autre, en
veillant à ne pas endommager le câble de
chauffage.
12. Insérez la gaine thermorétractable verte/
jaune sur la tresse et thermorétrécissez-
la.
13. Centrez la gaine thermorétractable noire
de 1 po (25 mm) sur l'extrémité du câble
de chauffage, comme illustré.
14. Alors que la gaine est toujours chaude,
pincez-la avec une pince, entre les fils, et
maintenez-la pincée pendant
10 secondes pour qu'elle soit bien scellée.
15. Pour les câbles de chauffage avec gaine
externe, glissez les pièces en place
comme illustré ci-dessous.
16. Connexion du fil d'entrée électrique :
Retirez la gaine externe du fil d'entrée
électrique sur 3,9 po (100 mm) et
dénudez les fils collecteurs sur 0,5 po
(12 mm).

© BriskHeat® Corporation. Tous droits réservés.
23
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
17. Connectez les fils collecteurs d'entrée
électrique aux fils du câble de chauffage à l'aide
du bornier se trouvant dans la boîte de jonction.
Connectez le fil de terre entrant à la tresse du
câble à l'aide du à la terre bornier se trouvant
dans la boîte de jonction. La boîte de jonction
doit être mise à la terre avant que la boîte de
jonction soit mise sous tension.
Figure 17-1
Figure 17-2
Figure 17-3
© BriskHeat® Corporation. Tous droits réservés.
24
Kit de connexion électrique de boîte de jonction
octogonale à couvercle à charnière PTBO-GET
4800 Hilton Corporate Dr, Columbus, OH 43232, États-Unis
Numéro vert : [phone]
Téléphone : [phone]
Fax : [phone]
E-mail : [e-mail]
INFORMATIONS SUR LA GARANTIE
BriskHeat Corporation offre une garantie à l'acheteur original pour une période de dix-huit (18)
mois à compter de la date d'expédition ou de douze (12) mois à compter de la date d'installation,
selon la première éventualité. Les seules obligations de BriskHeat et les seuls recours possibles
se limitent à la réparation ou au remplacement, au choix de BriskHeat, de toute pièce de
l'appareil qui s'est avérée être défectueuse dans le cadre des conditions d'utilisation et d'entretien
définies après examen de BriskHeat. Les détails complets concernant cette garantie peuvent
être obtenus en ligne sur le site www.briskheat.com ou en appelant le 1-800-848-7673 (appel
gratuit aux États-Unis ou au Canada) ou le 1-614-294-2376 pour le reste du monde.

25
Diese Anschlussdose darf nur von Personen installiert,
bedient oder gewartet werden, die diese
Bedienungsanleitung gelesen und verstanden haben. Ein
mangelndes Verständnis dieser Anleitung kann zu Unfällen
mit schweren Verletzungen oder Tod führen. Nur
qualifiziertes Personal darf diese Anschlussdose
installieren, bedienen oder warten.
PTBO-GET
Netzanschluss-Satz
Octagon-Anschlussdose mit Klappdeckel
Bedienungsanleitung
German (Deutsch)
© BriskHeat® Corporation. Alle Rechte vorbehalten.
26
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
EINFÜHRUNG
Vielen Dank, dass Sie sich für den Kauf einer
BriskHeat® Anschlussdose entschieden haben.
BriskHeat liefert hochwertige Anschlussdosen
nur als Teil eines kompletten BriskHeat
Systems.
Die strapazierfähigen, korrosionsbeständigen
PTBO-GET-Gehäuse bieten ausgezeichneten
Schutz für elektrische Verbindungen. Die
PTBO-GET-Anschlussdose ist auf Funktion,
Zuverlässigkeit und Sicherheit und eine lange
und effiziente Lebensdauer ausgerichtet.
Die PTBO-GET-Anschlussdosen sind für die
Verwendung in nicht explosionsgefährdeten
Bereichen mit Heizkabeln der Serie SLCBL,
SLMCBL und SLHCBL zugelassen.
Die PTBO-GET-Anschlussdosen sind für die
Verwendung in explosionsgefährdeten
Bereichen (Klasse I, Div 2; Klasse II, Div 2;
Klasse III) nur mit Heizkabeln der Serie SLCBL
CSA-zugelassen.
Weitere Informationen hierzu oder zu anderen
BriskHeat® Produkten erhalten Sie von Ihrem
BriskHeat® Vertrieb vor Ort oder gebührenfrei
von uns (nur USA/Kanada) unter
1-800-848-7673 oder 614-294-3376.
INHALTSVERZEICHNIS
Einführung ...................................................................................................................................26
Sicherheitswarnsymbol ................................................................................................................26
Wichtige Sicherheitshinweise ......................................................................................................27
Produktübersicht ..........................................................................................................................28
Spezifikationen ............................................................................................................................28
Installation ...................................................................................................................................29
Garantieinformationen .................................................................................................................32
BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG AUF.
Zusätzliche Exemplare dieser Anleitung sind auf Anfrage erhältlich.
Unmittelbare Gefahrenquelle, die zu
schweren Verletzungen oder den Tod führen
WIRD.
Gefahren oder unsichere Praktiken, die zu
schweren Verletzungen oder den Tod führen
KÖNNEN.
Gefahren oder unsichere Praktiken, die zu
leichten Verletzungen oder Sachschäden
führen KÖNNEN.
SICHERHEITSWARNSYMBOL
Das obige Symbol wird verwendet, um Ihre
Aufmerksamkeit auf Anweisungen zu richten,
die Ihrer Sicherheit dienen. Es weist auf
wichtige Sicherheitshinweise hin und bedeutet:
ACHTUNG! Aufpassen! Ihre persönliche
Sicherheit ist gefährdet! Lesen Sie die
nachfolgende Mitteilung und seien Sie
wachsam, um die Möglichkeit von Verletzungen
oder den Tod zu vermeiden.
WARNUNG
VORSICHT
GEFAHR

© BriskHeat® Corporation. Alle Rechte vorbehalten.
27
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
 Alle Komponenten vor dem Gebrauch
inspizieren.
 Die Anschlussdose nicht verwenden, wenn
Komponenten beschädigt sind.
 Beschädigte oder fehlerhafte Komponenten nicht
reparieren.
 Keine Komponenten des Systems, einschließlich
Kabelsatz, zusammendrücken oder starker
Belastung aussetzen.
 Das Gerät muss in angemessenem Abstand von
Vibration, Erschütterung, Wasser und korrosiven
Gasen installiert werden.
 Die Anschlussdose nicht über der
Nenntemperatur verwenden.
 Die Anschlussdose nur mit Hilfe zugelassener
Methoden am Gerät befestigen.
Nichtbeachtung dieser Warnhinweise kann zu
Verletzungen oder Schäden an der Heizung führen.
WICHTIGE SICHERHEITSHINWEISE
Behördliche Zulassungen
Nur für SLCBL -BP, -BF Serie
Klasse I, Div. 2 , Gruppen A, B, C, D
Klasse II, Div. 2 , Gruppen E, F, G
Klasse III
Diese Zulassungen gelten nur, wenn das Gerät in
Übereinstimmung mit allen geltenden Anweisungen,
Vorschriften und Bestimmungen installiert ist.
Endbenutzer muss die folgenden Anforderungen
erfüllen:
 Nur qualifiziertes Personal darf die
Elektroverkabelung vornehmen.
 Die Stromversorgung an der Quelle trennen,
bevor Netzverbindungen hergestellt werden.
 Die gesamte Elektroverkabelung muss gemäß
den vor Ort geltenden Gesetzen und
Bestimmungen für Elektroanlagen und NEC
Artikel 427 installiert werden.
 Die Person, die die endgültige Installation/
Verkabelung durchführt, muss für die
Durchführung dieser Arbeit qualifiziert sein.
 Der Endbenutzer ist dafür verantwortlich, ein
geeignetes Trennungsgerät bereitzustellen.
 Der Endbenutzer ist dafür verantwortlich, eine
geeignete elektrische Schutzvorrichtung
bereitzustellen. Es wird dringend empfohlen,
einen Stromschutzschalter zu verwenden.
Nichtbeachtung dieser Warnhinweise kann zu
Verletzungen oder Schäden an der Heizung führen.
WARNUNG
VORSICHT
Eine Person, die diese
Installationsanweisungen nicht
gelesen und nicht verstanden
hat, ist für die Installation dieses
Produkts nicht qualifiziert.
GEFAHR
 Die Anschlussdose nicht in Flüssigkeit
eintauchen.
 Flüchtige oder brennbare Stoffe von der
Anschlussdose fernhalten, während diese in
Gebrauch ist.
 Die Anschlussdose nur in entsprechend
zugelassenen Bereichen verwenden.
 Scharfe und spitze Metallobjekte von der
Anschlussdose fernhalten.
Nichtbeachtung dieser Warnhinweise kann zu einem
elektrischen Schlag, Brandgefahr und/oder Verletzungen
führen.
GEFAHR
© BriskHeat® Corporation. Alle Rechte vorbehalten.
28
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
PRODUKTÜBERSICHT
 Der JHS-GET-Satz ist für die Verwendung in nicht explosionsgefährdeten Bereichen nur mit
BriskHeat Heizkabeln der Serie SLCBL / SLMCBL / SLHCBL vorgesehen.
 Der JHS-GET-Satz ist für die Verwendung in explosionsgefährdeten Bereichen nur mit
Heizkabeln der Serie SLCBL CSA-zugelassen.
 Der PTBO-GET-Satz ist Schutzart NEMA 4X eingestuft.
 Die Erdungsleiter-Platte ist im Lieferumfang enthalten.
SPEZIFIKATIONEN
 Betriebstemperaturen: -40 bis 50 °C
 Ungefähres Volumen: 635 cm³
 Material: Feuerhemmendes FRP Composite-Polymer
 Besonderes Produktmerkmal: Das Gehäuse verfügt über einen einzigartigen
Klappdeckel, der das Installationsverfahren erleichtert.
 Maximaler Strom: 32A
 Stromspannung: 110-120V, 208-277V
 Max. Dauerbelichtungstemperatur (T5): 212°F (100°C)
ABMESSUNGEN
147 mm
76,5 mm außen

© BriskHeat® Corporation. Alle Rechte vorbehalten.
29
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
INSTALLATION
1. Nachdem das Dichtungsanschlussstück
geöffnet wurde, den
Anschlussdosendeckel, die
Zugentlastungsscheibe, die Tülle und den
Hauptteil auf das Netzanschlussende des
Heizkabels legen.
2. Den Außenmantel des Heizkabels
119 mm vorsichtig leicht einkerben;
darauf achten, das Schirmgeflecht und
den Innenmantel nicht einzuschneiden.
3. Das Heizkabel knicken, um den Mantel an
der Kerbe zu brechen, dann den
Außenmantel abziehen.
4. Wie gezeigt mit einem Schraubendreher
vorsichtig ein kleines Loch in das
Schirmgeflecht bohren.
5. Das Kabel knicken und durch das
Schirmgeflecht ziehen.
6. Das Schirmgeflecht auf einer Seite des
Kabels positionieren. Den Innenmantel
des Heizkabels vorsichtig 90 mm
zurückziehen.
7. Das Kabelseelenmaterial vorsichtig mit
Hilfe eines Universalmessers oder einer
Rasierklinge von den Leitern abziehen.
VORSICHT: Keine Bus-Drähte
abschneiden!
8. Die freiliegenden Drähte vorsichtig vom
Kabelseelenmaterial abziehen.
VORSICHT: Keine Bus-Draht-Stränge
abschneiden!
9. Das übrige innenliegende
Kabelseelenmaterial abschneiden, so
dass die Leiter blank liegen.
VORSICHT: Keine Bus-Drähte
abschneiden!
© BriskHeat® Corporation. Alle Rechte vorbehalten.
30
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
10. Schwarze Warmschrumpfschläuche
77 mm bis zur leitenden Kabelseele
installieren.
11. Die Warmschrumpfschläuche vorsichtig
erhitzen, indem die Wärmequelle
kontinuierlich von einer Seite zur anderen
bewegt wird; dabei das Heizkabel nicht
beschädigen.
12. Grün-gelben Warmschrumpfschlauch
über das Schirmgeflecht schieben.
13. Den schwarzen Warmschrumpfschlauch
25 mm wie gezeigt über dem Ende des
Heizkabels zentrieren.
14. Während der Schlauch noch heiß ist, den
Schlauch mit einer Zange
zusammendrücken und zehn Sekunden
lang halten, um eine Isolierung zu
gewährleisten.
15. Bei Heizkabeln mit Außenmantel die Teile
wie gezeigt in Position schieben.
16. Verbindung des
Stromeinspeisungsdrahtes: Den
Außenmantel vom Stromspeisungsdraht
100 mm abziehen und die Leiterdrähte
12 mm abmanteln.

© BriskHeat® Corporation. Alle Rechte vorbehalten.
31
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
17. Die Stromeinspeisungsleiterdrähte mit der
mitgelieferten Klemmleiste in der
Anschlussdose an den Heizkabelleitern
anschließen. Die Erde des Eingangs mit dem
Kabelschirmgeflecht mit der mitgelieferten
geerdeten Klemmleiste in der Anschlussdose.
Anschlussdose muss geerdet werden, bevor
der Stromkreis gespeist wird.
Abbildung 17-1
Abbildung 17-2
Abbildung 17-3
© BriskHeat® Corporation. Alle Rechte vorbehalten.
32
PTBO-GET Netzanschluss-Satz mit
Achteck-Anschlussdose mit Klappdeckel
4800 Hilton Corporate Dr, Columbus, OH 43232
Gebührenfrei (in den USA und Kanada): 800-848-7673
Telefon: [phone]
Fax: [phone]
Email: [e-mail]
GARANTIEINFORMATION
BriskHeat gewährt dem ursprünglichen Käufer dieses Produkts Garantie für den Zeitraum von
achtzehn (18) Monaten ab Versanddatum oder zwölf (12) Monaten ab Installationsdatum, je
nachdem, was zuerst eintritt. Die Verpflichtung von BriskHeat und das ausschließliche
Rechtsmittel gemäß dieser Garantie ist nach Wahl von BriskHeat auf die Reparatur oder den
Ersatz für jegliche Teile des Produkts beschränkt, die sich unter vorgeschriebenen Verwendung
und Wartung gemäß Prüfung durch BriskHeat als defekt erweisen und nachdem die Mängel
durch BriskHeat festgestellt wurden. Die vollständigen Einzelheiten dieser Garantie erfahren Sie
im Internet unter www.briskheat.com oder indem Sie uns kontaktieren unter [phone]
(gebührenfrei in U.S.A. und Kanada) oder unter [phone] (weltweit).

33
Leggere e comprendere il presente manuale prima
dell’installazione, della messa in funzione o della
riparazione della presente cassetta di giunzione. La
mancata comprensione delle presenti istruzioni potrebbe
comportare incidenti con conseguenti lesioni gravi o morte.
Questa cassetta di giunzione deve essere installata, messa
in funzione o riparata esclusivamente da personale
qualificato.
Manuale d’istruzione del kit per
allacciamento elettrico con
cassetta di giunzione ottagonale
con copertura incernierata
PTBO-GET
Italian (Italiano)
© BriskHeat® Corporation. Tutti i diritti riservati.
34
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
INTRODUZIONE
Grazie per aver acquistato la cassetta di
giunzione BriskHeat®. BriskHeat fornisce
cassette di giunzione di qualità esclusivamente
come parte di un Sistema BriskHeat completo.
I vani durevoli resistenti alla corrosione
PTBO-GET forniscono una protezione ottimale
per gli allacciamenti elettrici. La cassetta di
giunzione PTBO-GET è progettata per fornire
una durata di servizio lunga ed efficiente
tenendo a mente la funzionalità, l’affidabilità e
la sicurezza.
Le cassette di giunzione PTBO-GET sono
approvate per l’uso in luoghi con aree non
pericolose (ordinarie) con il cavo scaldante
della serie SLCBL, SLMCBL, SLHCBL.
Le cassette di giunzione PTBO-GET sono
approvate CSA per l’uso in luoghi con aree
pericolose (Classe I, Div. 2; Classe II, Div. 2;
Classe III) esclusivamente con il cavo
scaldante della serie SLCBL.
Per ulteriori informazioni su questo o altri
prodotti BriskHeat®, contattare il proprio
distributore BriskHeat® locale oppure chiamare
il numero verde (solo per Stati Uniti/Canada)
1-800-848-7673 oppure 614-294-3376.
SOMMARIO
Introduzione .................................................................................................................................34
Simboli di pericolo ........................................................................................................................34
Importanti istruzioni di sicurezza ...................................................................................................35
Panoramica del prodotto ..............................................................................................................36
Specifiche tecniche ......................................................................................................................36
Installazione .................................................................................................................................37
Informazioni sulla garanzia ..........................................................................................................40
CONSERVARE QUESTE ISTRUZIONI!
Ulteriori copie di questo manuale sono disponibili su richiesta.
Rischi immediati che CAUSERANNO gravi
lesioni personali o la morte
Pericoli o pratiche non sicure che
POTREBBERO CAUSARE gravi lesioni
personali
Pericoli o pratiche non sicure che
POTREBBERO CAUSARE gravi lesioni
personali
SIMBOLO DI PERICOLO
Il simbolo di cui sopra è utilizzato per
richiamare la vostra attenzione alle istruzioni
per la sicurezza personale. Tale simbolo rileva
importanti precauzioni di sicurezza. Significa
"ATTENZIONE! Sia attento! La sicurezza
personale è coinvolta! " Leggere il
messaggio che segue e fare attenzione alla
possibilità di lesioni personali o di morte.
AVVERTIMENTO
PERICOLO
PERICOLO
ATTENZIONE

© BriskHeat® Corporation. Tutti i diritti riservati.
35
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
 Non immergere la cassetta di giunzione in liquidi.
 Tenere materiali volatili o combustibili lontano
dalla cassetta di giunzione quando in uso.
 Utilizzare la cassetta di giunzione solo in luoghi
approvati.
 Tenere oggetti metallici taglienti lontani dalla
cassetta di giunzione.
La mancata osservanza di queste avvertenze può
provocare scosse elettriche, rischio di incendio e lesioni
personali.
L'utente finale deve rispettare le seguenti:
 È consentito collegare il cablaggio elettrico solo a
personale qualificato.
 Scollegare tutte le alimentazioni alla fonte prima di
eseguire qualsiasi allacciamento elettrico.
 Tutti i cablaggi elettrici devono essere conformi
alla normativa elettrica locale e all’articolo 427 del
Codice statunitense NEC.
 La persona che esegue l’installazione/cablaggio
finale deve essere qualificata per questo tipo di
lavoro.
 L’utilizzatore finale è responsabile della fornitura
di un idoneo dispositivo di scollegamento.
 L’utilizzatore finale è responsabile della fornitura
di un idoneo dispositivo di protezione elettrica. Si
raccomanda vivamente di utilizzare un interruttore
differenziale.
La mancata osservanza di queste avvertenze può
provocare lesioni personali o danni al riscaldatore.
 Ispezionare tutti i componenti prima dell’uso.
 Non utilizzare la cassetta di giunzione se uno o più
componenti sono danneggiati.
 Non riparare componenti danneggiati o difettosi.
 Non schiacciare né esporre a livelli elevati di
sollecitazioni fisiche alcuno dei componenti del
sistema, incluso il cavo.
 L’unità deve essere montata lontano da vibrazioni,
urti, acqua e gas corrosivi.
 Non mettere in funzione al di sopra del valore di
temperatura di esercizio.
 Fissare la cassetta di giunzione al dispositivo
utilizzando esclusivamente i metodi approvati.
La mancata osservanza di queste avvertenze può
causare lesioni personali o danni al riscaldatore.
IMPORTANTI ISTRUZIONI DI SICUREZZA
La persona che non ha letto e
compreso tutte le istruzioni di
installazione non è qualificata
per poter installare questo
prodotto.
Approvazioni Agenzia
Solo per SLCBL -BP, -BF Serie
Classe I, Div. 2 , Gruppi A, B, C, D
Classe II, Div. 2 , Gruppi E, F, G
Class eIII
Approvazioni validi solo se installato in conformità a
tutte le istruzioni, i codici ed i regolamenti applicabili.
AVVERTIMENTO
PERICOLO
PERICOLO
ATTENZIONE
PERICOLO
PERICOLO
© BriskHeat® Corporation. Tutti i diritti riservati.
36
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
PANORAMICA DEL PRODOTTO
 Il JHS-GET è progettato per l’uso con i cavi scaldanti BriskHeat della serie SLCBL/
SLMCBL/SLHCBL esclusivamente in luoghi ordinari.
 Il kit JHE-GET è approvato dalla CSA per l’uso in luoghi con aree pericolose
esclusivamente con il cavo scaldante della serie SLCBL.
 Il PTBO-GET è valutato NEMA 4X.
 Piastra di continuità di messa a terra inclusa.
SPECIFICHE TECNICHE
 Temperature di esercizio: Da -40°C a 50°C (da -40°F a 122°F)
 Volume approssimativo: 635 cm³ (38,75 in³ )
 Materiale: Polimero composito FRP ignifugo
 Caratteristiche speciali: Il vano presenta una copertura incernierata dal design unico per
un’ulteriore comodità durante l’installazione.
 Massima corrente: 32A
 Tensione: 110-120V, 208-277V
 Temperatura massima esposizione continua (T5): 212°F (100°C)
DIMENSIONI
147 mm
76,5 mm esterna

© BriskHeat® Corporation. Tutti i diritti riservati.
37
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
INSTALLAZIONE
1. Una volta aperto il raccordo di serraggio,
porre il cappuccio della cassetta di
giunzione, il disco serracavo, la guaina
passafilio e il corpo sull’estremità di
alimentazione del cavo scaldante.
2. Prestando attenzione, marcare/tagliare
leggermente il rivestimento esterno del
cavo scaldante a 119 mm (4,5’’), facendo
attenzione a non tagliare la treccia o il
rivestimento interno.
3. Piegare il cavo scaldante per rompere il
rivestimento nel punto della marcatura,
quindi sfilare il rivestimento esterno.
4. Utilizzando un cacciavite, praticare con
attenzione un piccolo foro nella treccia,
come mostrato in figura.
5. Piegare il cavo e farlo passare attraverso
l’intrecciatura.
6. Posizionare la treccia su un lato del cavo.
Spostare indietro con attenzione il
rivestimento interno del cavo scaldante
per 90 mm (3,5’’).
7. Rimuovere con attenzione il materiale
dell’anima dai conduttori utilizzando un
coltello multiuso.
ATTENZIONE: Non tagliare i cavi bus!
8. Sollevare con attenzione i cavi esposti dal
materiale dell’anima.
ATTENZIONE: Non tagliare l’intreccio dei
cavi bus!
9. Tagliare il materiale centrale rimanente
dell’anima; lasciare i conduttori nudi.
ATTENZIONE: Non tagliare i cavi bus!
© BriskHeat® Corporation. Tutti i diritti riservati.
38
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
10. Installare le guaine termoretraibili nere da
77 mm (3’’) sull’anima conduttiva.
11. Far restringere con attenzione le guaine
termoretraibili spostando la fonte di calore
da una lato all’altro continuamente,
facendo attenzione a non danneggiare il
cavo scaldante.
12. Inserire la guaina termoretraibile verde/
gialla sulla treccia e farla restringere.
13. Centrare la guaina termoretraibile nera da
25 mm (1’’) sull’estremità del cavo
scaldante, come mostrato in figura.
14. Mentre la guaina è ancora calda,
pizzicarla con le pinze, tra i cavi, e
mantenere per 10 secondi al fine di
garantire la sigillatura.
15. Per i cavi scaldanti con rivestimento
esterno, far scorrere le parti in posizione
come mostrato qui di seguito.
16. Collegamento dei fili della corrente in
entrata: Rimuovere il rivestimento interno
del filo della corrente in entrata da 100
mm (3,9’’) e rimuovere i fili conduttori da
12 mm (0,5’’).

© BriskHeat® Corporation. Tutti i diritti riservati.
39
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
17. Collegare i fili conduttori della corrente in
entrata ai collegamenti del cavo scaldante
utilizzando la morsettiera all’interno della
cassetta di giunzione. Collegare l’alimentazione
di terra in ingresso alla treccia del cavo
utilizzando la morsettiera con messa a terra
all’interno della cassetta di giunzione. La
cassetta di giunzione deve essere messa a
terra prima di alimentare il circuito.
Figura 17-1
Figura 17-2
Figura 17-3
© BriskHeat® Corporation. Tutti i diritti riservati.
40
Kit per allacciamento elettrico con cassetta di giunzione
ottagonale con copertura incernierata PTBO-GET
4800 Hilton Corporate Dr, Columbus, OH 43232
Numero verde: 800-848-7673
Telefono: 614-294-3376
Fax: [phone]
E-mail: [e-mail]
PN:11897-03 Rev B
INFORMAZIONI SULLA GARANZIA
BriskHeat assicura la garanzia di questo prodotto all'acquirente originale per il periodo di diciotto
(18) mesi dalla data di spedizione o di dodici (12) mesi dalla data di installazione, a seconda di
quale viene prima. L'obbligo e il rimedio esclusivo da parte di BriskHeat ai sensi della presente
garanzia sono limitati alla riparazione o alla sostituzione, a discrezione di BriskHeat, di qualsiasi
parte del prodotto che può rivelarsi difettosa in condizioni di uso e manutenzione conformi in
seguito alla verifica da parte di BriskHeat e che è determinata difettosa da parte di BriskHeat. I
dettagli completi della garanzia si possono trovare online all'indirizzo www.briskheat.com o
contattandoci al numero 1-800-848-7673 (numero verde, Stati Uniti / Canada) o 1-614-294-3376
(tutto il mondo).
