Briteq Bt-575s User manual

Version: 1.1

WWW.BEGLEC.COM

Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.

Operation Manual

Mode d'emploi

Gebruiksaanwijzing

Bedienungsanleitung

Manual de instrucciones

EN - DISPOSAL OF THE DEVICE

Dispose of the unit and used batteries in an environment friendly manner

according to your country regulations.

FR - DÉCLASSER L’APPAREIL

Débarrassez-vous de l’appareil et des piles usagées de manière écologique

Conformément aux dispositions légales de votre pays.

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke

manier conform de in uw land geldende voorschriften.

DU - ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und

Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Reciclar el aparato y pilas usadas de forma ecologica conforme a las

disposiciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em

conformidade com as normas vigentes no seu país.

ENGLISH OPERATION MANUAL

BRITEQ® 1/72 BT575S

OPERATION MANUAL

Thank you for buying this BriteQ®product. To take full advantage of all possibilities and for your own safety,

please read these operating instructions very carefully before you start using this unit.

FEATURES

This unit is radio-interference suppressed. This product meets the requirements of the current European and

national guidelines. Conformity has been established and the relevant statements and documents have been

deposited by the manufacturer.

Powerful intelligent moving head for use in discotheques and hiring companies

16 DMX channels (pan - tilt – pan/tilt speed - dimmer - shutter/strobe - color – gobo1 – gobo2 - gobo

rotation – prism - prism rotation - focus – pan 16bit – tilt 16bit – reset + lamp on/off)

Can be switched to 8 or 16 DMX channels (iSolution compatibility)

Remote DMX addressing

Smooth 540° panning and 270° tilt movements with automatic position correction

7 rotating, interchangeable gobos + open + 9 fixed, interchangeable gobos (D=26,8mm)

9 dichroic colors + white and variable speed rainbow effect

3-facet prism, rotating in both directions at variable speed

Menu driven blue LED display can be switched on/off

14° beam angle with focus adjustment by DMX control.

Blackout and fast strobe effect up to 10 flashes/second

Smooth dimming 0-100%

Can be used in Master/slave mode with built-in microphone triggered programs.

Optional CA-8 controller available for different operating modes, including: blackout, different strobe

programs, manual color/gobo selection, program selection and slow/fast mode.

Fan cooling and electronic overheat protection.

BEFORE USE

Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused

by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects

or problems caused by disregarding this user manual.

Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

Check the contents:

Check that the carton contains the following items:

BT575S unit

Operating instructions

2 Hanging brackets

SAFETY INSTRUCTIONS:

CAUTION: To reduce the risk of electric shock, do not remove the top cover.

No user-serviceable parts inside. Refer servicing to qualified service

personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use

or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of

sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of

important operation and maintenance (servicing) instructions in the literature accompanying this

appliance.

This symbol means: indoor use only.

CAUTION

ENGLISH OPERATION MANUAL

BRITEQ® 2/72 BT575S

This symbol means: Read instructions.

This symbol determines: the minimum distance from lighted objects. The minimum distance between

light-output and the illuminated surface must be more than 1 meters.

To protect the environment, please try to recycle the packing material as much as possible.

A new light effect sometimes causes some unwanted smoke and/or smell. This is normal and disappears after

some minutes.

To prevent fire or shock hazard, do not expose this appliance to rain or moisture.

To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full

performance or may even cause damages.

This unit is for indoor use only.

Don’t place metal objects or spill liquid inside the unit. Electric shock or malfunction may result. If a foreign

object enters the unit, immediately disconnect the mains power.

Locate the fixture in a well ventilated spot, away from any flammable materials and/or liquids. The fixture must

be fixed at least 50cm from surrounding walls.

Don’t cover any ventilation openings as this may result in overheating.

Prevent use in dusty environments and clean the unit regularly.

Keep the unit away from children.

Inexperienced persons should not operate this device.

Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.

The units’ surface temperature may reach up to 85°C. Don’t touch the housing with bare hands during its

operation.

Make sure the area below the installation place is free from unwanted persons during rigging, de-rigging and

servicing.

Allow the device about 10 minutes to cool down before replacing the bulb or start servicing.

Always unplug the unit when it is not used for a longer time or before replacing the bulb or start servicing.

The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

Check that the available voltage is not higher than the one stated on the rear panel of the unit.

The power cord should always be in perfect condition: switch the unit immediately off when the power cord is

squashed or damaged.

Never let the power-cord come into contact with other cables!

This fixture must be earthed to in order comply with safety regulations.

Don’t connect the unit to any dimmer pack.

Always use an appropriate and certified safety cable when installing the unit.

In order to prevent electric shock, do not open the cover. Apart from the lamp and mains fuse there are no user

serviceable parts inside.

Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same type

and electrical specifications!

In the event of serious operating problems, stop using the fixture and contact your dealer immediately.

The housing and the lenses must be replaced if they are visibly damaged.

Please use the original packing when the device is to be transported.

Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering from

epilepsy.

ENGLISH OPERATION MANUAL

BRITEQ® 3/72 BT575S

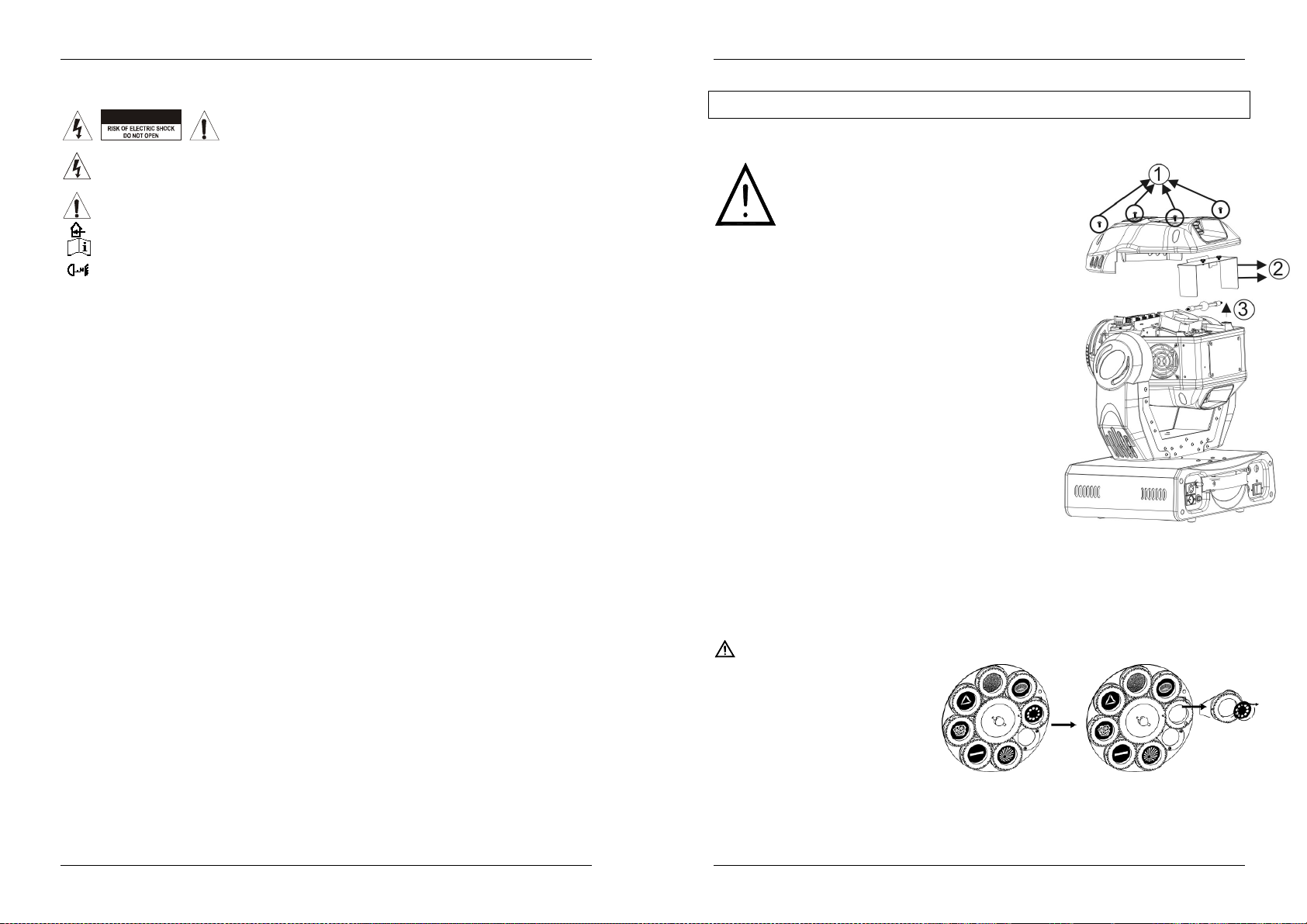

LAMP (RE)PLACEMENT

In case of replacement of the lamp or

maintenance, do not open the fixture

within 10 minutes until the unit cools

down after switching off. Always unplug

the unit before servicing! Always use the same type

of spare parts (bulbs, fuses, etc.) When replacing

parts, please only genuine spare parts.

Switch off the main supply and unplug the unit.

Wait for about 15 minutes until the unit has been cooled

down.

Open the plastic top cover (4screws) ( n° 1 on the photo

below )

Remove the metal plate that covers the lamp (2screws)

See the drawing ( n° 2 ) for the exact location.

Remove the old lamp (never handle the lamp when it is

hot) ( n° 3 on the drawing )

Attention! Check the label on the backside of the

device or see the technical specifications in this manual

to know which lamp should be used. Never install lamps

with a higher wattage!

Don’t touch the bulb with bare hands! This drastically

shortens the lifespan of the lamp. If you touched the

lamp, clean it with a cloth and a little denatured alcohol.

Wipe the lamp off before installing.

Put the new lamp back inside the unit. Be sure that the

wires don’t touch the lamp.

Put the metal cover plate back in place and fix it with the

2 screws.

Put the plastic top cover back in place and fix the 4

screws.

Done!

EXCHANGING/ROTATING GOBOS

ATTENTION: Install the gobos only when the unit is switched off!

Never unscrew the screws of the rotating gobo as the ball bearing will be opened. Repairing

this is very difficult!

Switch off the main supply and unplug the

unit.

Open the plastic top cover (4screws)

Locate the gobo wheel and remove the

fixation ring of the gobo you want to change

with an appropriate tool.

Remove the gobo and insert the new gobo.

Press the fixation-ring together and insert it

in the front of the gobo.

Done!

ENGLISH OPERATION MANUAL

BRITEQ® 4/72 BT575S

OVERHEAD RIGGING

Important: The installation must be

carried out by qualified service

personal only. Improper installation

can result in serious injuries and/or

damage to property. Overhead rigging

requires extensive experience!

Working load limits should be

respected, certified installation

materials should be used, the installed

device should be inspected regularly

for safety.

Make sure the area below the installation

place is free from unwanted persons

during rigging, de-rigging and servicing.

Locate the fixture in a well ventilated spot, far away from any flammable materials and/or liquids. The

fixture must be fixed at least 50cm from surrounding walls.

The device should be installed out of reach of people and outside areas where persons may walk by or be

seated.

Before rigging make sure that the installation area can hold a minimum point load of 10times the device’s

weight.

Always use a certified safety cable that can hold 12times the weight of the device when installing the unit.

This secondary safety attachment should be installed in a way that no part of the installation can drop

more than 20cm if the main attachment fails.

The device should be well fixed; a free-swinging mounting is dangerous and may not be considered!

Don’t cover any ventilation openings as this may result in overheating.

The operator has to make sure that the safety-relating and machine-technical installations are approved by

an expert before using them for the first time. The installations should be inspected every year by a skilled

person to be sure that safety is still optimal.

HOW TO SET UP THE UNIT

CONTROL PANEL:

1. DISPLAY shows the various menus and the selected functions.

ENGLISH OPERATION MANUAL

BRITEQ® 5/72 BT575S

2. LEDS

DMX On DMX input present

MASTER On Master mode

SLAVE On Slave mode

SOUND Flashing Sound activation

3. BUTTONS

MENU To select the programming functions

DOWN To go backward in the selected functions

UP To go forward in the selected functions

ENTER To confirm the selected functions

4. REMOTE CONTROL INPUT: Used to connect a simple CA-8 hand controller while the unit is used in

standalone or master/slave mode.

5. SENSITIVITY: Used to adjust the sensitivity of the micro when the unit is used in standalone or

master/slave mode.

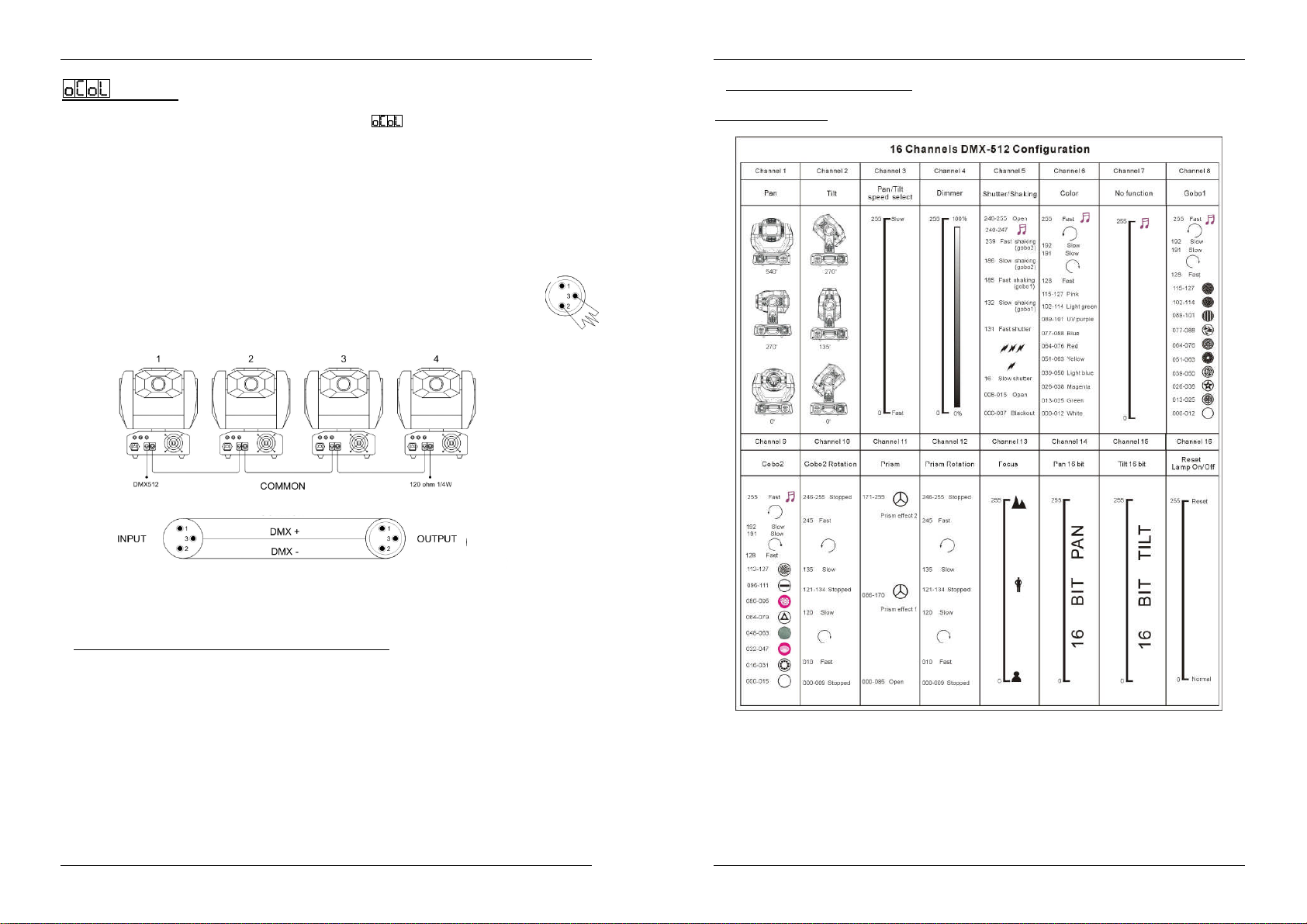

6. DMX INPUT/OUTPUT: used for DMX512 linking. Use good quality 3pin XLR M/F balanced cable to link

the units together.

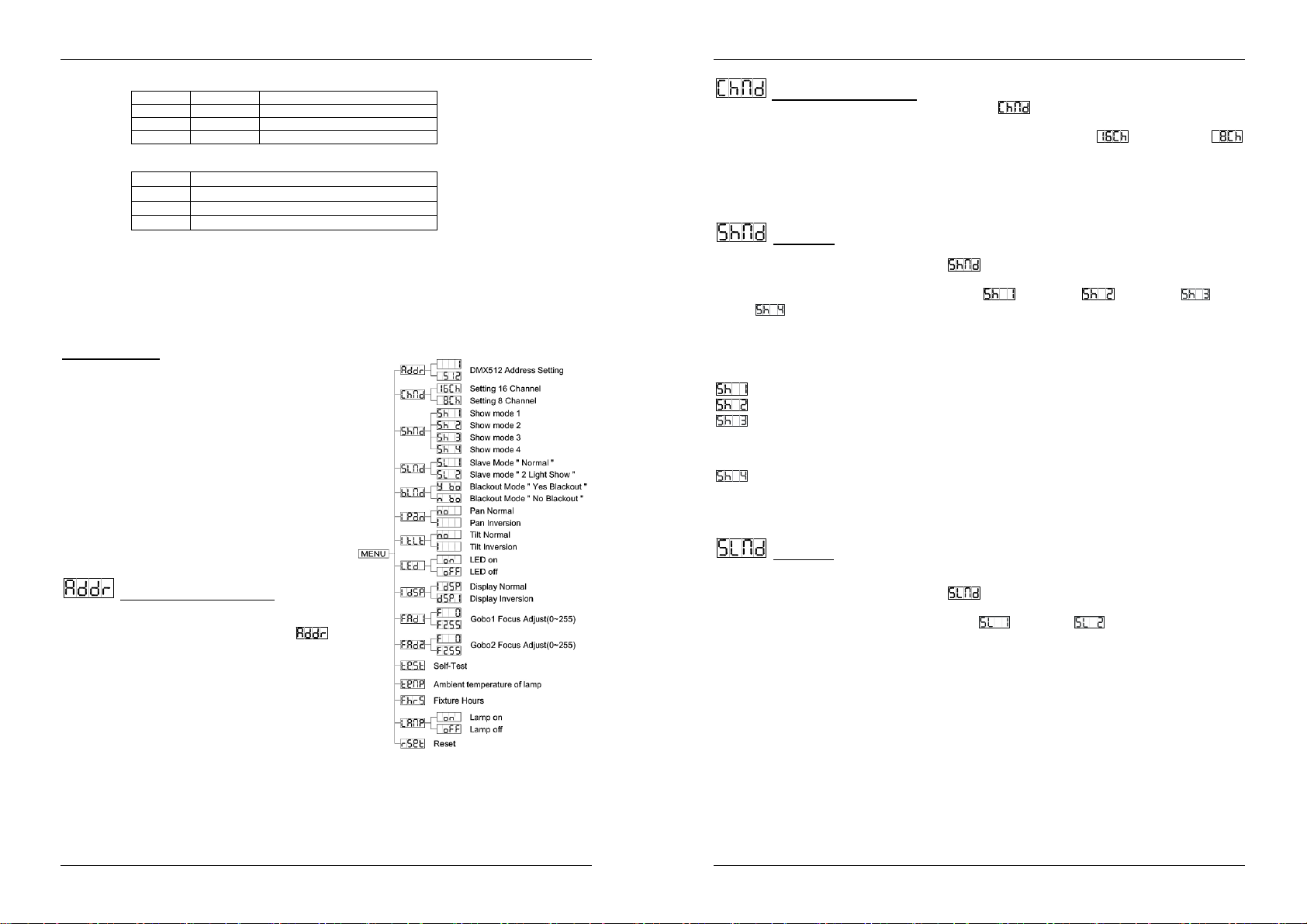

MAIN MENU:

To select any of the pre-set functions, press the MENU button up to when the required one is shown on

the display.

Select the function with the ENTER button. The display will blink.

Use DOWN and UP button to change the mode.

Once the required mode has been selected, press the ENTER button to select. After 8 seconds the display

will automatically return to the main functions without any change. To go back to the functions without any

change press the MENU button. The main functions are shown on the right.

DMX512 Address Setting

Used to set the starting address in a DMX setup.

Press the MENU button until is shown on the

display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP buttons to change the DMX512

address.

Once the correct address shows on the display, press

the ENTER button to save it.

(or automatically return to the main functions without

any change after 8 seconds)

To go back to the functions without any change press

the MENU button again.

Channel Mode

Press the MENU button until is shown on the

display.

Press the ENTER button so the display starts

blinking.

Use DOWN and UP button to select the (16

Channel ) or (8 Channel) mode.

Once the mode is selected, press the ENTER button

to setup

( or automatically return to the main functions without

any change after 8 seconds. )

To go back to the functions without any change press

the MENU button again.

ENGLISH OPERATION MANUAL

BRITEQ® 6/72 BT575S

Show Mode

Used to choose the Show mode when used in standalone or master/slave mode.

Press the MENU button until is showing on the display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP buttons to select (show 1), (show 2), (show 3) or (show

4) mode.

Once the right mode shows on the display, press the ENTER button to save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Show 1 mode- Fixture is placed on the floor. Tilt movement angle 210°.

Show 2 mode-Fixture is fixed under ceiling. Tilt movement angle 90°.

Show 3 mode - Fixture is placed on a podium, in front of the audience

The spot is always projecting to the audience’s direction; i.e in front of the stage. Pan movement

angle (left to right to left ): 160°. Tilt movement angle: 90° ( 60° above horizon; 30° below horizon.)

Show 4 mode - Fixture is fixed under ceiling.

The spot is mainly projecting in front of the stage. Pan movement angle ( left to right to left ) :160°.

Tilt movement angle: 90° ( vertically, front 75°; back 15° )

Slave Mode

Used to make the slave unit work in opposite to the master or to work in complete sync.

Press the MENU button until is shown on the display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP button to select (normal) or (2 light show) mode.

Once the mode has been selected, press the ENTER button save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Blackout Mode

Blackout mode: when no DMX-signal is detected, the unit goes in blackout and waits for the DMX-

signal.

No blackout mode: when no DMX-signal is detected, the unit automatically switches to standalone

mode.

Press the MENU button until is shown on the display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP button to select (yes blackout) or (no blackout) mode.

Once the mode has been selected, press the ENTER button to save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Color Mode

Normal: only full colors can be selected.

Split colors: you can select full colors and 2 colors that are next to each other on the color wheel.

Press the MENU button unitl is shown on the display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP button to select (normal) or (split color) mode.

Once the mode has been selected, press the ENTER button to save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

ENGLISH OPERATION MANUAL

BRITEQ® 7/72 BT575S

Pan Inversion

Normal: Panning movement is not inversed.

Pan inversion: Panning movement is inversed

Press the MENU button until is shown on the display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP button to select (normal) or (pan inversion) mode.

Once the mode has been selected, press the ENTER button to save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Tilt Inversion

Normal: Tilt movement is not inversed.

Tilt inversion: tilt movement is inversed

Press the MENU button until is shown on the display.

Press the ENTER button, the display starts blinking.

Use DOWN and UP buttons to select (normal) or (tilt inversion) mode.

Once the mode has been selected, press the ENTER button to save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Led Display

Display on: display is always on.

Display off: display is off when not used.

Press the MENU button until the display shows .

Press the ENTER button, the display starts blinking.

Use DOWN and UP buttons to select (display always on) or (display off when not used).

Once the mode has been selected, press the ENTER button to save it.

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Display Inversion

Display normal: display is readable when the unit is on the floor.

Display inversion: display is readable when the unit is mounted upside down.

Press the MENU button until is blinking on the display. (normal display)

Use the ENTER button to change to the mode (display inversion), the option will be automatically

stored after 8 seconds. Or press the ENTER button again return to the mode (normal display).

To go back to the functions press the MENU button.

Gobo1 focus Adjust

Used to help you adjusting the focus of the gobos situated on gobowheel 1

Press the MENU button up to until the sign is blinking on the display.

Press the ENTER button and the unit will focus on “tilt 135°” position

Press the ENTER button and the unit will focus on “tilt 45°” position

Press the ENTER button and the unit will focus on “pan 0°” position

Press the ENTER button and the unit will focus on “pan 90°” position

Press the ENTER button and the unit will focus on “pan 180°” position

Press the ENTER button and the unit will focus on “pan 270°” position

In the Previous 6 steps you are able to adjust the focus with the UP/DOWN buttons on the unit

To go back to the functions press the MENU button again.

ENGLISH OPERATION MANUAL

BRITEQ® 8/72 BT575S

Gobo2 focus Adjust

Used to help you adjusting the focus of the gobos situated on gobowheel 2

Press the MENU button up until the sign is blinking on the display.

Press the ENTER button and the unit will focus on “tilt 135°” position

Press the ENTER button and the unit will focus on “tilt 45°” position

Press the ENTER button and the unit will focus on “pan 0°” position

Press the ENTER button and the unit will focus on “pan 90°” position

Press the ENTER button and the unit will focus on “pan 180°” position

Press the ENTER button and the unit will focus on “pan 270°” position

In the Previous 6 steps you are able to adjust the focus with the UP/DOWN buttons on the unit

To go back to the functions press the MENU button again.

Self-Test

Used to activate the internal “self-test” program which shows all possibilities of the unit.

Press the MENU button until is blinking on the display.

Press the ENTER button to start the internal self-test program.

To go back to the functions press the MENU button.

Ambient temperature of lamp

Used to show the temperature inside the lamp compartment

Press the MENU button until the sign is blinking on the display.

Press the ENTER button and the ambient temperature of lamp will show on the display.

To go back to the functions press the MENU button again.

Fixture Hours

Used to show the n° of working hours of the unit.

Press the MENU button until is blinking on the display.

Press the ENTER button to show the n° of working hours in the display.

To go back to the functions press the MENU button.

Lamp Display

Used to switch the lamp ON/OFF so you can cool the lamp with the internal fans before

transportation

Press the MENU button until is blinking on the display.

Press ENTER button so the display starts blinking.

Use DOWN and UP button to select the (Lamp on) or (Lamp off) mode.

Once the mode is selected, press the ENTER button to setup

(or automatically return to the main functions without any change after 8 seconds)

To go back to the functions without any change press the MENU button again.

Reset

Used to force a reset of the unit.

Press the MENU button until is blinking on the display.

Press the ENTER to reset all channels to their standard position.

To go back to the functions press the MENU button.

Please also check the chapter about the DMX-channel configuration of the unit to find out how you can force

a reset by DMX.

ENGLISH OPERATION MANUAL

BRITEQ® 9/72 BT575S

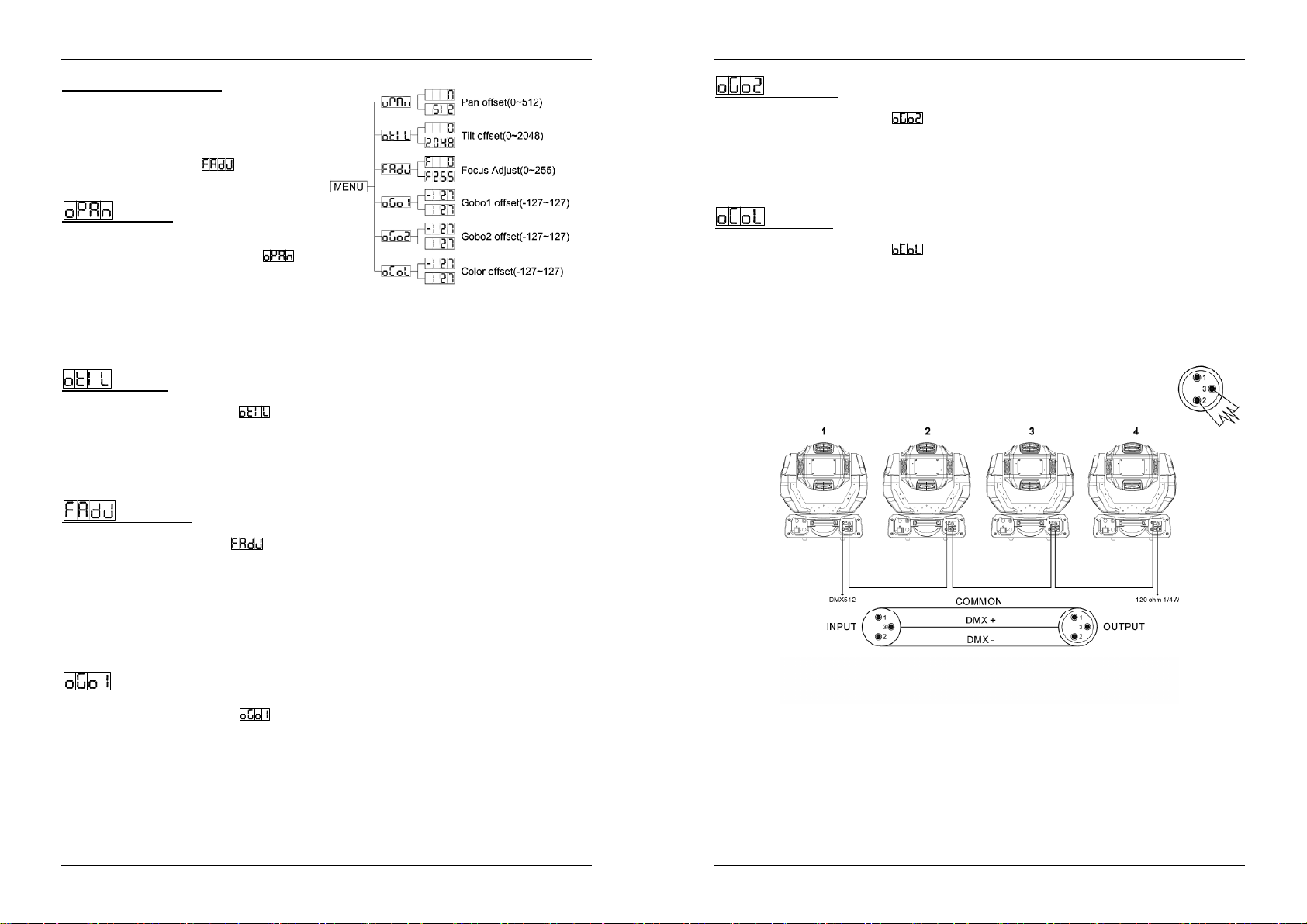

Home Position Adjust

Press MENU button for at least 5 seconds to

go into offset mode

Now you can adjust the home position ( this is

the zero position )

When you want to adjust gobo and color home

position, you should run mode first

The functions are shown below:

Pan offset

Press the MENU button for at least 5 seconds

to activate offset mode

Use DOWN and UP button until is

shown on the display.

Press the ENTER button so the display starts

blinking.

Use DOWN and UP button to adjust the pan home position.

Once the position has is selected, press the ENTER button to setup OR Automatically return to the offset

functions without any changes by pressing the MENU button

To go back to the main functions without any change wait 8 seconds.

Tilt offset

Press the MENU button for at least 5 seconds to activate offset mode

Use DOWN and UP button until is shown on the display.

Press the ENTER button so the display starts blinking.

Use DOWN and UP button to adjust the tilt home position.

Once the position has is selected, press the ENTER button to setup OR Automatically return to the offset

functions without any changes by pressing the MENU button

To go back to the main functions without any change wait 8 seconds.

Focus Adjust

Press the MENU button for at least 5 seconds to activate offset mode

Use DOWN and UP button until is shown on the display.

Press the ENTER button and the unit will focus on “tilt 135°” position

Press the ENTER button and the unit will focus on “tilt 45°” position

Press the ENTER button and the unit will focus on “pan 0°” position

Press the ENTER button and the unit will focus on “pan 90°” position

Press the ENTER button and the unit will focus on “pan 180°” position

Press the ENTER button and the unit will focus on “pan 270°” position

In the Previous 6 steps you are able to adjust the focus with the UP/DOWN buttons on the unit

To go back to the main functions without any change wait 8 seconds .

Gobo1 offset

Press the MENU button for at least 5 seconds to activate offset mode

Use DOWN and UP button until is shown on the display.

Press the ENTER button and the display starts blinking.

Use DOWN and UP button to adjust the gobo home position.

Once the gobo1 is selected, press the ENTER button to setup OR automatically return to the offset

functions without any changes by pressing the MENU button

To go back to the main functions without any change wait 8 seconds.

ENGLISH OPERATION MANUAL

BRITEQ® 10/72 BT575S

Gobo2 offset

Press the MENU button for at least 5 seconds to activate offset mode

Use DOWN and UP button until is shown on the display.

Press the ENTER button and the display starts blinking.

Use DOWN and UP button to adjust the gobo home position.

Once the gobo2 is selected, press the ENTER button to setup OR automatically return to the offset

functions without any changes by pressing the MENU button

To go back to the main functions without any change wait 8 seconds.

Color offset

Press the MENU button for at least 5 seconds to activate offset mode

Use DOWN and UP button until is shown on the display.

Press the ENTER button so the display starts blinking.

Use DOWN and UP button to adjust the color home position.

Once the color is selected, press the ENTER button to setup OR automatically return to the offset

functions without any changes by pressing the MENU button

To go back to the main functions without any change wait 8 seconds.

HOW TO CONNECT THE UNIT BY DMX

The DMX-protocol is a widely used high speed signal to control intelligent light equipment.

You need to “daisy chain” your DMX controller and all the connected light effects with a

good quality XLR M/F balanced cable. To prevent strange behavior of the light effects, due

to interferences, you must use a 90Ωto 120Ωterminator at the end of the chain. Never

use Y-splitter cables, this simply won’t work!

Each light effect in the chain needs to have its proper starting address so it knows which commands from the

controller it has to decode.

ENGLISH OPERATION MANUAL

BRITEQ® 11/72 BT575S

HOW TO SET THE THE RIGHT STARTING ADDRESS:

Refer to the previous chapter (DMX-512 address setting) to learn how to set the starting address on this unit.

The starting address of each unit is very important. Unfortunately it is impossible to tell you in this user

manual which starting addresses you have to set because this completely depends on the controller you will

use… So please refer to the user manual of your DMX-controller to find out which starting addresses you

must set.

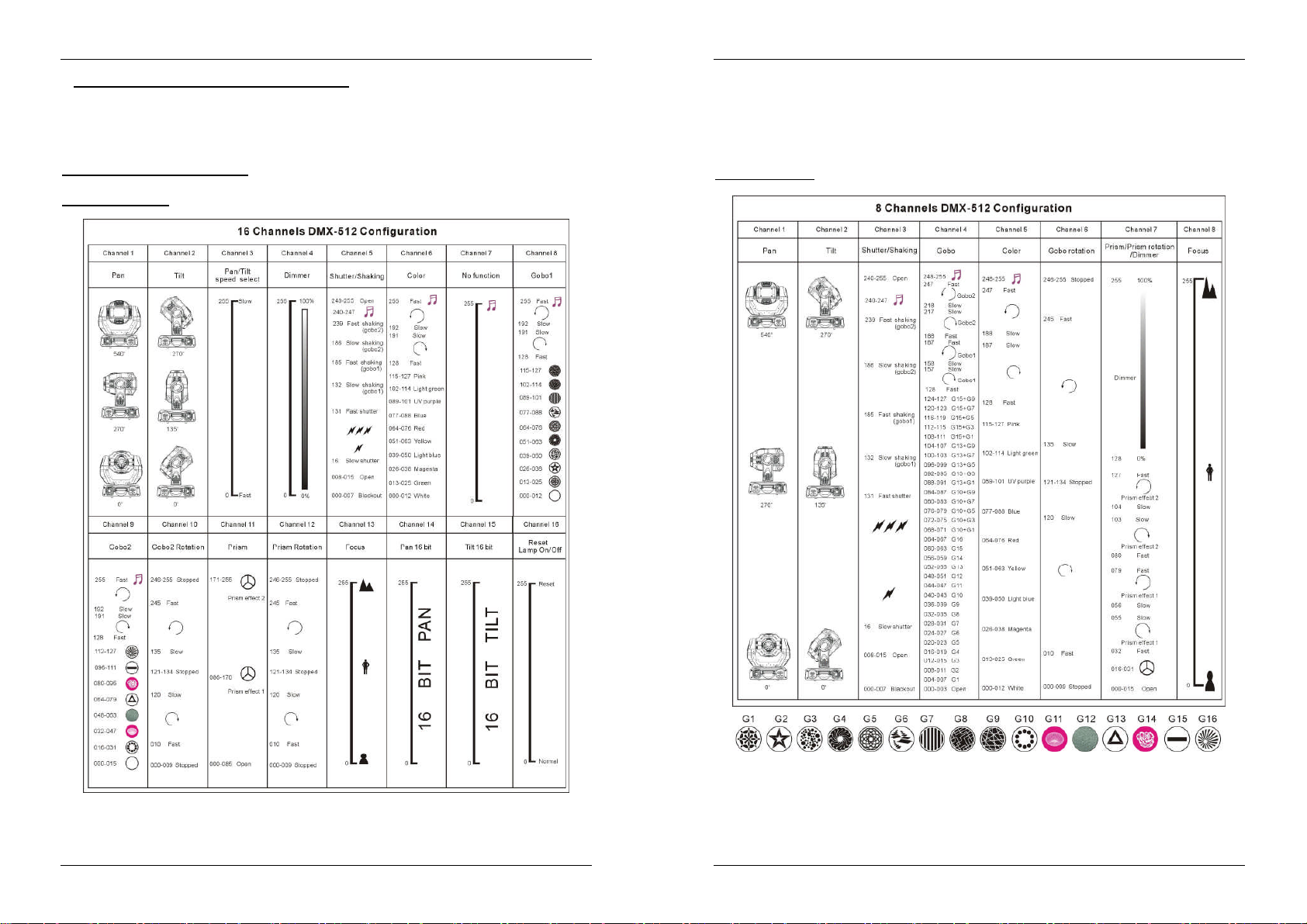

DMX-CONFIGURATION OF BT575S:

16 channel mode

ENGLISH OPERATION MANUAL

BRITEQ® 12/72 BT575S

1. For DMX reset, put DMX value of CH-8 & CH-16 to 255, the unit will reset after about five seconds.

For lamp on, put DMX value of CH-8 to 247 & CH-16 to 255.

For lamp off, put DMX value of CH-8 to 239 & CH-16 to 255.

2. For color sound activated, put DMX value of CH-6 & CH-7 to 255.

For gobo sound activated, put DMX value of CH-8 & CH-9 to 255.

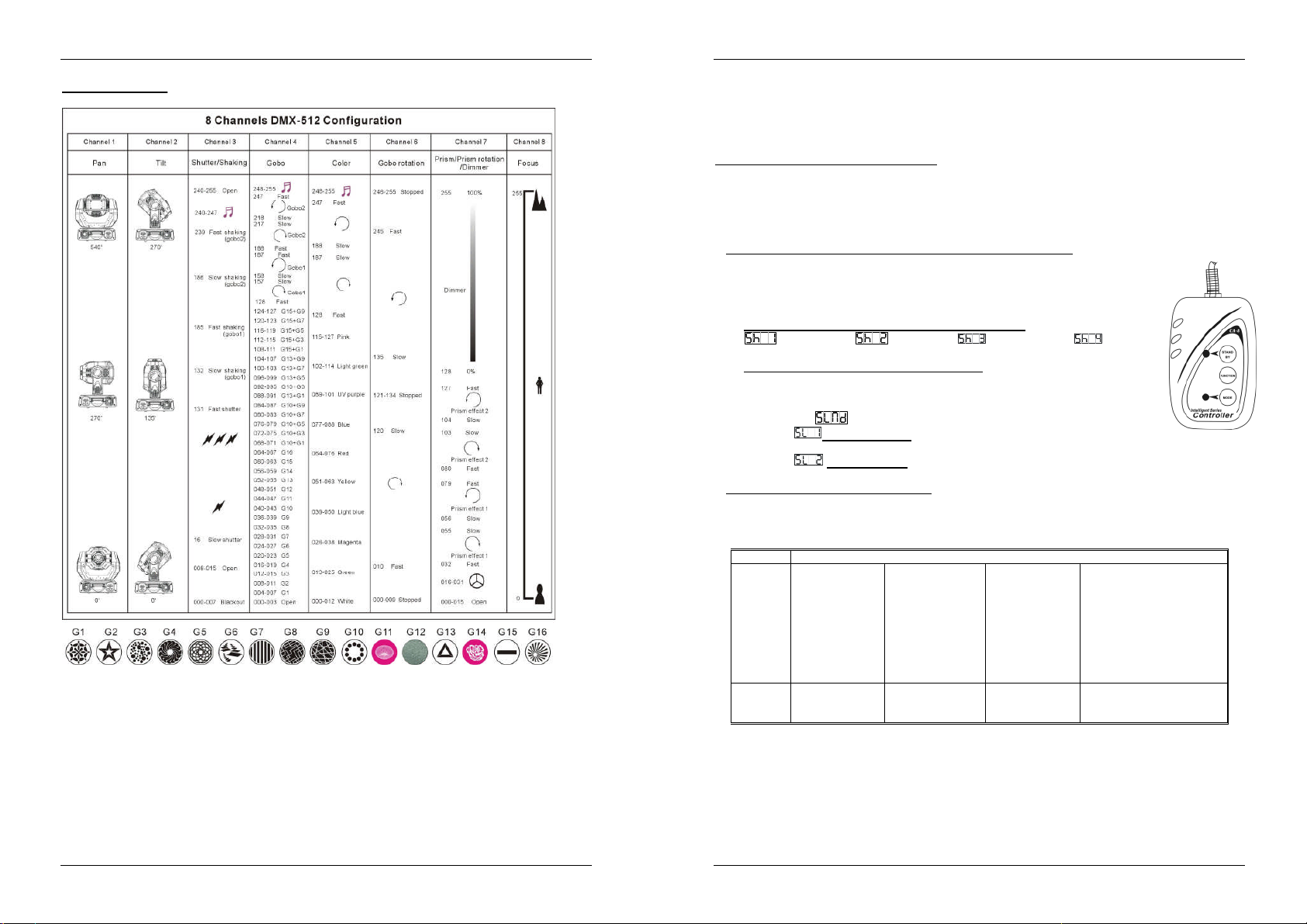

8 channel mode

ENGLISH OPERATION MANUAL

BRITEQ® 13/72 BT575S

HOW TO OPERATE THE UNIT

Every time you turn the unit on, it will show I575 on the display and move all the motors to their ‘home’

position and you may hear some noises for about 20 seconds. After that the unit will be ready to receive

DMX signal or run the built-in programs.

YOU CAN OPERATE THE UNIT IN FOUR WAYS:

oBy master/slave built-in preprogram function

oBy CA-8 easy controller

oBy universal DMX controller ( 8 & 16 channel DMX mode )

oBy iLead controller ( The BT575S must be switched to 8 channel DMX mode )

BY MASTER/SLAVE BUILT-IN PREPROGRAM FUNCTION:

Select this function when you want an instant show. By linking the units in master/slave

connection, the first unit will control the other units to give an automatic, sound

activated, synchronized light show. Its DMX input will have nothing plugged into it, and

its master-LED will be constantly on and sound-LED will flash to the music.

Important! This function only works when the blackout mode in the menu of the

master is set to OFF, otherwise nothing will happen! Read more about this

option in the “Main Menu” paragraph.

MASTER has 4 built-in shows: You can select (show 1), (show 2),

(show 3) or (show 4) directly in the menu of the master.

SLAVES have 2 working options: The other units are set to slave mode (slave-

LED is constantly on). In order to create a great light show you can introduce

contrast movements (pan/tilt of slave is inversed) In the menu of the slave units

you can go to option and select:

oNormal slave: slave works in sync with the master.

o2 light show: slave works in opposite with the master.

BY EASY CONTROLLER:

When used in Master/slave mode we strongly advice you to use the CA-8 “Easy controller” Just connect

this small controller to the 1/4” jack of the master unit, and you will be able to control the following

FUNCTIONS:

Stand by Blackout the unit

Function

Strobe

1.Gobo/Color

sync. strobe

2.Sync. strobe

3.Two-light

strobe

X/Y moving

show mode

selection

( Show 1 ~ Show

4 )

Color/Gobo

selection

1. Hold on for

gobo change.

2. Press shortly

for color

change.

X/Y moving setting

1.Pan position

2.Tilt position

3.Dimmer

First set Master unit, then set Slave units’

position.

Mode

Sound 1

(LED off )

Sound 2

(LED normal

blinking)

Slow/Sound 3

(LED on)

Position/ Latch

(LED fast blinking)

ENGLISH OPERATION MANUAL

BRITEQ® 14/72 BT575S

MAINTENANCE

Make sure the area below the installation place is free from unwanted persons during servicing.

Switch off the unit, unplug the mains cable and wait until the unit has been cooled down.

During inspection the following points should be checked:

All screws used for installing the device and any of its parts should be tightly fastened and may not be

corroded.

Housings, fixations and installations spots (ceiling, truss, suspensions) should be totally free from any

deformation.

When an optical lens is visibly damaged due to cracks or deep scratches, it must be replaced.

The mains cables must be in impeccable condition and should be replaced immediately when even a

small problem is detected.

In order to protect the device from overheat the cooling fans (if any) and ventilation openings should be

cleaned monthly.

The interior of the device should be cleaned annually using a vacuum cleaner or air-jet.

The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically to

optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp,

smoky or particularly dirty surroundings can cause greater accumulation of dirt on the unit’s optics.

Clean with a soft cloth using normal glass cleaning products.

Always dry the parts carefully.

Clean the external optics at least once every 30 days.

Clean the internal optics at least every 90 days.

Attention: We strongly recommend internal cleaning to be carried out by qualified personnel!

SPECIFICATIONS

Mains Input: AC 230V, 50Hz

Fuse: 10 A/250V

Sound Control: Internal microphone

Pan/Tilt: 540° / 270° with automatic correction

Beam angle: 14°

DMX connections: 3pin XLR male / female

Lamp: HMI 575W or HMI 575/2

Size: 427 x 478 x 396mm

Weight: 27 kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website: www.briteq-lighting.com

FRANÇAIS MODE D’EMPLOI

BRITEQ®15/72 BT575S

MODE D’EMPLOI

Merci d’avoir choisi ce produit BriteQ®. Pour votre sécurité et pour une utilisation optimale de toutes les

possibilités de l’appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D’INFORMATION VOUS SEREZ TOUJOURS

TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS:

NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM 

CARACTERISTIQUES

Cet appareil ne produit pas d’interférences radio. Il répond aux exigences nationales et européennes. La

conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Puissant moving head intelligent pour les discothèques et les sociétés de location

16 canaux DMX (pan – tilt – vitesse mouvements pan/tilt - dimmer – shutter/strobo – couleur – gobo1 –

gobo2 – rotation des gobos – prisme – rotation du prisme - focus – Pan 16Bit – Tilt 16Bit – reset+lamp

on/off)

choix entre 8 ou 16 canaux (compatibilité avec iSolution)

Possibilité d’adresser le DMX à distance.

Mouvements pan 540° / tilt 270° souples, prévu d’une correction de position.

7 gobos rotatifs interchangeables + 9 gobos fixes interchangeables (D= 26,8mm)

9 couleurs dichroïques + blanc et effet arc-en-ciel à vitesse variable

Prisme à 3-facettes rotatif dans les deux sens à vitesse variable

L’écran LED du menu peut être allumé/éteint

Angle du faisceau: 14° + possibilité de régler le focus par DMX

Black-out et effet stroboscopique rapide jusqu’à 10 flashs/seconde

Atténuation linéaire 0-100%

Peut être utilisé en mode maître/esclave grâce aux programmes intégrés, commandés par le micro

interne.

Contrôleur CA-8 disponible en option pour la commande à distance de différentes fonctions, notamment:

black-out, différents programmes stroboscopiques, sélection manuelle de la couleur/gobo, sélection du

programme et fonctionnement lent/rapide.

Ventilation forcée par ventilateur et protection électronique contre les surchauffes

AVANT UTILISATION

Avant d’utiliser cet appareil, assurez-vous de l’absence de dommage lié au transport. En cas

d’endommagement, n’utilisez pas l’appareil et contactez le vendeur.

Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que

l’utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne

s’applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défauts ou de tout problème résultant du fait de n’avoir pas tenu compte des mises en

garde de ce manuel.

Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l’appareil,

assurez-vous d’y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l’emballage contient les articles suivants:

Mode d'emploi

Appareil BT575S

2 Crochets de support

FRANÇAIS MODE D’EMPLOI

BRITEQ®16/72 BT575S

CAUTION

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d’électrocution, n’enlevez jamais le

couvercle de l’appareil. Il n’y a aucune pièce à l’intérieur de l’appareil que

vous pouvez remplacer vous-même. Confiez l’entretien uniquement à des

techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans

isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et

de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur

Ce symbole signifie: Lire le mode d’emploi.

Ce symbole détermine: la distance minimum des objets allumés. La distance minimum entre le

projecteur et la surface à éclairer doit être plus de 1 mètre.

Afin de protéger l’environnement, merci de recycler les emballages autant que possible.

Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaissant après

quelques minutes.

Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l’humidité.

Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser

l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La

condensation empêche l’unité de fonctionner en performance optimale et peut même causer des dommages.

Cette unité est destinée à une utilisation à l’intérieur uniquement.

Ne pas insérer d’objet métallique ou verser un liquide dans l’appareil. Aucun objet rempli de liquides, tels que

des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps

étranger est introduit dans l’unité, déconnectez immédiatement de la source d’alimentation.

Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil.

Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil doit

être fixé à 50cm minimum des murs.

Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.

Ne pas utiliser dans un environnement poussiéreux et nettoyez l’unité régulièrement.

Ne pas laisser l’unité à portée des enfants.

Les personnes non expérimentées ne doivent pas utiliser cet appareil.

La température ambiante maximum d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette

température.

La température des parois de l’unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de

fonctionnement.

Assurez-vous que la zone au-dessous du lieu d’installation ne comporte pas de personnes indésirables pendant

le montage, le démontage et les opérations de maintenance.

Laissez l’appareil refroidir environ 10 minutes avant de remplacer l’ampoule ou d’effectuer des réparations.

Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée avant de changer une ampoule ou

d’entreprendre des réparations.

Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux

régulations de sécurité électrique et mécanique en vigueur dans votre pays.

Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous

trouvez ne dépasse pas celui indiqué à l’arrière de l’appareil.

Le cordon d’alimentation doit toujours être en condition parfaite. Mettez immédiatement l’unité hors tension si le

cordon est écrasé ou endommagé.

Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles !

L’appareil doit être à la masse selon les règles de sécurités.

Ne pas connecter l’unité à un variateur de lumière.

Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité.

Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors des ampoules et du fusible principal, il n’y a

pas de pièces pouvant être changées par l’utilisateur à l’intérieur.

Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un

fusible de mêmes type et spécifications électriques !

En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez votre

revendeur immédiatement.

FRANÇAIS MODE D’EMPLOI

BRITEQ®17/72 BT575S

La coque et les lentilles doivent être remplacées si visiblement endommagées.

Utilisez l’emballage d’origine si l’appareil doit être transporté.

Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée

par les parties responsables.

Important: Ne jamais fixer directement la source de lumière ! Ne pas utiliser d’effets en présence de personnes

souffrant d’épilepsie.

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d’opération de maintenance ou de

remplacement des ampoules, ne pas ouvrir

l’installation dans les 10 minutes suivant la

fin de l’utilisation jusqu’à ce que l’appareil ait

refroidi. Débranchez systématiquement

l’unité avant toute opération de maintenance. Utilisez

toujours le même type de pièces (ampoules, fusibles,

etc.) Lors du remplacement, n’utilisez que des pièces

véritables.

Coupez l’alimentation et débranchez l’appareil.

Attendez environ 15 minutes jusqu’à ce que l’appareil ait

refroidi.

Ouvrez le couvercle en plastique (4 vis) (numéro 1 dans la

figure ci-dessous)

Retirez la plaque métallique qui recouvre l’ampoule (2 vis).

voir dessin ( numéro 2 ) pour l’emplacement exact

Retirez la lampe usagée (ne manipulez jamais la lampe tant

qu’elle est chaude) (numéro 3 dans la figure ci-dessous)

Attention! Reportez-vous à l’étiquette à l’arrière de

l’appareil ou aux spécifications techniques de ce manuel

pour savoir quelle ampoule utiliser. Ne jamais installer

d’ampoules à puissance plus élevée!

Ne touchez pas l’ampoule les mains nues! Ceci réduit

considérablement la duré de vie de l’ampoule. Si vous avez

touché l’ampoule, nettoyez-la à l’aide d’un chiffon et un peu

d’alcool dénaturé. Frottez l’ampoule avant de l’installer.

Remettez la nouvelle ampoule dans l’appareil. Assurez-vous

que les fils ne touchent pas l’ampoule.

Remettez la plaque métallique en place et fixez-la à l’aide

des 2 vis.

Remettez le couvercle en plastique et fixez les 4 vis.

Prêt!

CHANGER LES GOBOS ROTATIFS

ATTENTION: N’installez les gobos que si l’appareil est éteint!

Ne desserrez jamais les vis des gobos rotatifs car vous ouvririez ainsi le roulement à billes.

Réparer cela est très difficile!

Coupez l’alimentation et débranchez

l’appareil.

Ouvrez le couvercle en plastique (4 vis)

Repérez la roue à gobos et retirez l’anneau

de fixation du gobo que vous voulez

remplacer à l’aide d’un outil approprié.

Retirez le gobo et insérez le nouveau gobo.

Comprimez l’anneau de fixation et insérez-

le devant le gobo.

Prêt!

FRANÇAIS MODE D’EMPLOI

BRITEQ®18/72 BT575S

INSTALLATION EN HAUTEUR

Important: L’installation doit être faite par du

personnel qualifié uniquement. Une

installation incorrecte peut causer des

blessures sévères et/ou endommager

l’appareil. L’installation en hauteur exige de

l’expérience ! Les limites de charge doivent

être respectées, du matériel d’installation

certifié doit être utilisé, et l’appareil installé

doit subir des inspections de sécurité

régulièrement.

Assurez-vous que la zone au-dessous du lieu

d’installation ne comporte pas de personnes

indésirables lors de l’installation, la

désinstallation ou la maintenance.

Placez l’appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L’appareil

doit être fixé à 50cm minimum des murs à l’entour.

L’appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des

zones où le public est installé.

Avant l’installation assurez-vous que la zone d’installation supporte un point localisé minimum de 10 fois le

poids de l’appareil.

Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l’appareil lors de

l’installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu’aucune partie de

l’appareil ne puisse descendre de plus de 20 cm si le support principal tombe.

L’appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré !

Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.

L’utilisateur doit s’assurer que les installations techniques et de sécurité sont bien approuvées par un

expert avant la première utilisation. Les installations doivent être inspectées chaque année par du

personnel qualifié pour assurer une sécurité optimale.

COMMENT REGLER L’APPAREIL

PANNEAU DE CONTRÔLE:

1. ECRAN affiche les différents menus et les fonctions sélectionnées.

FRANÇAIS MODE D’EMPLOI

BRITEQ®19/72 BT575S

2. LEDS

DMX Allumé Présence d’un signal DMX

MASTER Allumé Mode maître

SLAVE Allumé Mode esclave

SOUND Clignote Activation musicale

3. TOUCHES

MENU Pour sélectionner les fonctions de programmation

DOWN Pour reculer dans les fonctions sélectionnées

UP Pour avancer dans les fonctions sélectionnées

ENTER Pour confirmer la fonction sélectionnée

4. ENTREE POUR LE CONTROLEUR A DISTANCE : connectez le contrôleur à distance optionnel (CA-8)

via l'entrée jack ¼" afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.

5. SENSITIVITY: vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome

ou en mode maître/esclave.

6. DMX IN/OUT: est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F

à 3 broches de bonne qualité pour relier les appareils entre eux.

MENU PRINCIPAL:

Pour sélectionner une des fonctions pre-set,

appuyez sur la touche MENU jusqu’à ce que la

fonction que vous désirez apparaisse à l’écran.

Sélectionnez la fonction à l’aide de la touche

ENTER. L’écran clignotera.

Utilisez les touches DOWN et UP pour changer de

mode.

Dès que vous avez sélectionné le mode requis,

appuyez sur la touche ENTER pour confirmer.

Après 8 secondes l’écran retournera

automatiquement aux fonctions principales sans

avoir modifié quoi que ce soit. Pour retourner aux

fonctions sans effectuer de changements, appuyez

sur la touche MENU. Les fonctions principales sont

affichées à droite.

Reglage de l’adresse DMX512

Est utilisé pour régler l’adresse de départ dans

une configuration DMX.

Appuyez sur la touche MENU jusqu’à ce que

soit affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence

à clignoter.

Utilisez les touches DOWN et UP pour changer

l’adresse DMX512.

Quand l’adresse désirée est affiché à l’écran,

appuyez sur la touche ENTER pour confirmer votre

choix.

(Où il retournera automatiquement aux fonctions

principales sans aucune modification après 8

secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

FRANÇAIS MODE D’EMPLOI

BRITEQ®20/72 BT575S

Channel Mode (Mode canal)

Appuyez sur le bouton MENU jusqu'à ce que les lettres soient affichées par l'écran.

Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.

Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (16 canaux) ou

(8 canaux).

Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez

vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes ).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton

MENU.

Show Mode

Est utilisé pour choisir le Show quand l’appareil fonctionne de façon autonome ou en maître/esclave.

Appuyez sur la touche MENU jusqu’à ce que est affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (show 1) ou (show 2) ou (show

3) ou ( show 4 ).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show 1 mode- l’appareil est placé parterre. Angle du mouvement tilt : 210°.

Show 2 mode- l’appareil est fixé au plafond. Angle du mouvement tilt : 90°.

Mode show 3 : l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc, devant la scène. Angle du

mouvement pan (de gauche à droite à gauche) : 160°. Angle du mouvement tilt : 90° (60° au dessus

de l'horizontale ; 30° en dessous de l'horizontale).

Mode show 4 : l'appareil est fixé au plafond.

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de

gauche à droite à gauche) : 160°. Angle du mouvement tilt : 90° (verticalement, devant 75°; derrière

15 °).

Slave Mode

Est utilisé pour que l’appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de

façon complètement synchronisé.

Appuyez sur la touche MENU jusqu’à ce que est affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

FRANÇAIS MODE D’EMPLOI

BRITEQ®21/72 BT575S

Mode Black-out

Black-out mode: quand aucun signal DMX est détecté, l’appareil se met en black-out et attends un

signal DMX.

Mode « pas de black-out »: quand aucun signal DMX est détecté, l’appareil se met automatiquement

à fonctionner de façon autonome.

Appuyez sur la touche MENU jusqu’à ce que est affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (yes black-out) ou (no black-out).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Color Mode

Normal : on peut uniquement sélectionner une seule couleur.

Split colors (plusieurs couleurs) : on peut sélectionner une seule couleur ou 2 couleurs qui se

trouvent l’une à coté de l’autre sur la roue à gobos.

Appuyez sur la touche MENU jusqu’à ce que est affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (normal) ou (split color).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Pan

Normal: le mouvement pan n’est pas inversé.

Pan inversion: le mouvement pan est inversé

Appuyez sur la touche MENU jusqu’à ce que est affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (normal) ou (pan inversion).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Tilt

Normal: le mouvement tilt n’est pas inversé.

Tilt inversion: le mouvement tilt est inversé

Appuyez sur la touche MENU jusqu’à ce que est affiché à l’écran.

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (normal) ou (tilt inversion).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

FRANÇAIS MODE D’EMPLOI

BRITEQ®22/72 BT575S

Led Display

Display on: l’écran est toujours allumé.

Display off: l’écran est éteint quand il n’est pas utilisé.

Appuyez sur la touche MENU jusqu’à ce que l’écran affiche .

Appuyez sur la touche ENTER, l’écran commence à clignoter.

Utilisez les touches DOWN et UP pour sélectionner (écran toujours allumé) ou (écran éteint

si pas utilisé).

Dès que le mode de fonctionnement est affiché à l’écran, appuyez sur la touche ENTER pour confirmer

votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Display

Display normal: possibilité de lire ce qui est affiché à l’écran quand l’appareil est posé par terre.

Display inversion: possibilité de lire ce qui est affiché à l’écran quand l’appareil est suspendu.

Appuyez sur la touche MENU jusqu’à ce que clignote sur l’écran. (affichage normal)

Utilisez la touche ENTER pour changer l’affichage (affichage inversé), l’option sera

automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour

retourner à l’affichage normal

Pour retourner vers les fonctions, appuyez sur la touche MENU.

Gobo1 focus Adjust

Utilisé pour ajuster le focus des gobos situés sur la roue à gobos 1.

Appuyez sur le bouton MENU jusqu'à ce que les lettres se mettent à clignoter sur l'écran.

Appuyez sur le bouton ENTER pour que l'appareil adopte la position “tilt 135°”.

Appuyez sur le bouton ENTER pour que l'appareil adopte la position “tilt 45°”.

Appuyez sur le bouton ENTER pour que l'appareil adopte la position “pan 0°”.

Appuyez sur le bouton ENTER pour que l'appareil adopte la position “pan 90°”.

Appuyez sur le bouton ENTER pour que l'appareil adopte la position “pan 180°”.

Appuyez sur le bouton ENTER pour que l'appareil adopte la position “pan 270°”.

Au cours des 6 étapes décrites ci-dessus, vous serez en mesure d'ajuster le focus grâce aux boutons

UP/DOWN présents sur l'appareil.

Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Gobo2 focus Adjust

Utilisé pour ajuster le focus des gobos situés sur la roue à gobos 2.
