Broan E50000 Series User manual

E50000 Series
ENGLISH......................................3
FRANÇAIS.................................14
ESPAÑOL..................................25
Broan-NuTone Canada Inc.1140 Tristar Drive, Mississauga, Ontario L5T 1H9
REGISTER YOUR PRODUCT ONLINE AT www.broan.com/register

- 3 -
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dance with all applicable codes and standards, including fire-rated construction codes
and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip-
ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when cooking flaming foods. (i.e.
Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know how to operate
it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
!
INTENDED FOR DOMESTIC COOKING ONLY
!

- 4 -
!
CAUTION
1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
2. Take care when using cleaning agents or detergents.
3. Avoid using food products that produce flames under the Range Hood.
4. For general ventilating use only. Do not use to exhaust hazardous or explosive mate-
rials and vapors.
5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
6. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.
7. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface.
8. Two installers are recommended because of the large size and weight of this hood.
9. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.
10. Please read specification label on product for further information and requirements.

- 5 -
PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Parts Bag (B080810480) containing:
1 - Mounting Bracket
1 - Discharge Collar
1 - Flue Mounting Bracket
8 - Mounting Screws (4,8 x 38mm Pan Head)
2 - Mounting Screws (3,9 x 9,5mm Pan Head)
2 - Mounting Screws (3.9 x 6mm Flat Head)
8 - Drywall Anchors
1 - Installation Instructions
MOUNTING BRACKET

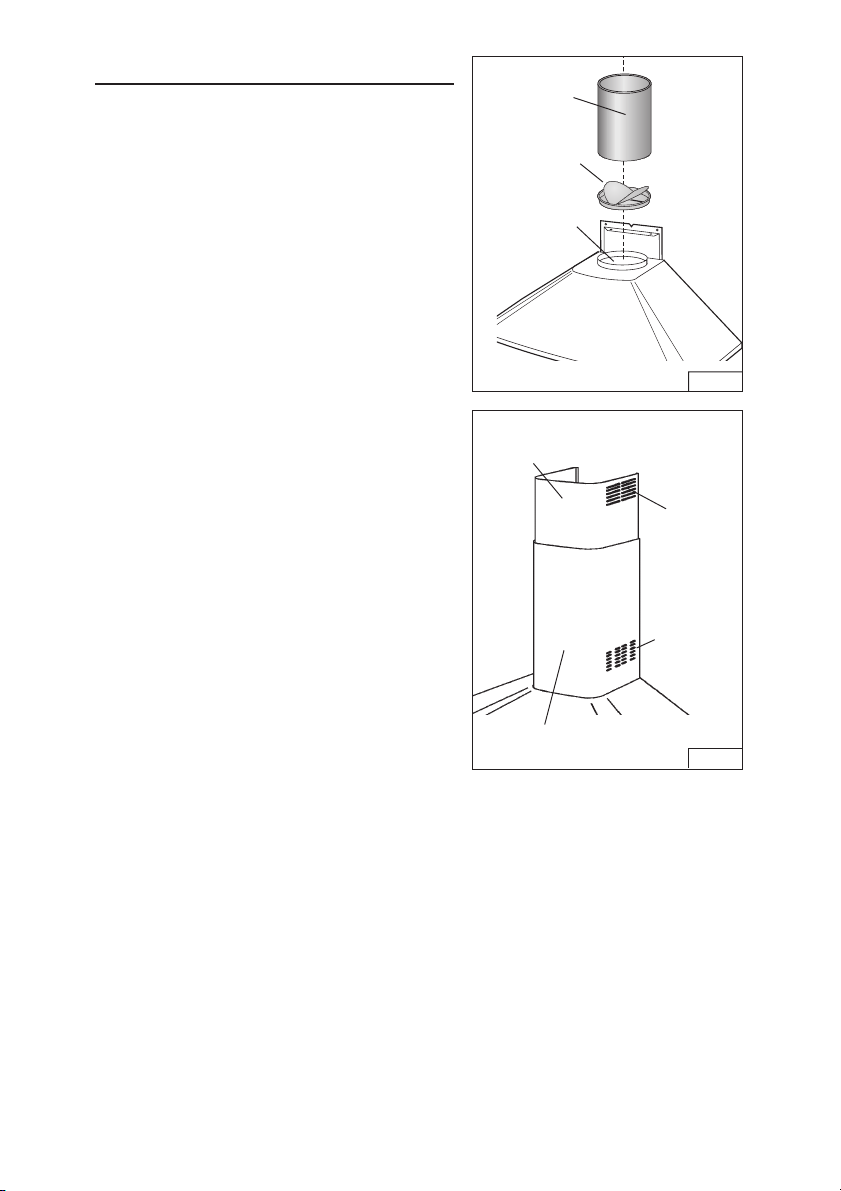

DISCHARGE
COLLAR
FLUE MOUNTING
BRACKET
8 MOUNTING SCREWS
(4,8 x 38mm Pan Head)
8 DRYWALL
ANCHORS
2 MOUNTING
SCREWS (3,9 x
9,5mm Pan Head)
DECORATIVE
FLUE
2 MOUNTING
SCREWS
(3.9 x 6mm Flat
Head)

- 6 -
ROOF CAP
ROUND DUCT
DECORATIVE
FLUE
HOOD
WALL
CAP
ROUND
ELBOW
24” TO 30” ABOVE
COOKING SURFACE 6”
ADAPTER
INSTALL THE DUCTWORK
(DUCTEDHOODSONLY)
NOTE: To reduce the risk of fire, use only
metal ductwork.
1. Decide where the ductwork will run between
the hood and the outside.
2. A straight, short duct run will allow the hood
to perform most efficiently.
3. Long duct runs, elbows, and transitions will
reduce the performance of the hood. Use
as few of them as possible. Larger ducting
may be required for best performance with
longer duct runs.
4. Install a roof or wall cap. Connect round
metal ductwork to cap and work back to-
wards hood location. Use duct tape to seal
the joints between ductwork sections.
WIRING
Note: This range hood must be properly
grounded. The unit should be installed by a
qualified electrician in accordance with all
applicable national and local electrical
codes.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of an electrical short circuit, grounding
reduces the risk of electric shock by providing
an escape wire for the electric current. This
appliance is equipped with a cord having a
grounding wire with a grounding plug. The
plug must be plugged into an outlet that is
properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding instructions are not completely
understood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualified
electrician install an outlet near the appliance.
Set the electrical power supply within the space covered by the decorative flues.
Position the power socket at a maximum distance of 33-7/16” (85 cm) from where the
lead exits from the hood (see illustration alongside). Make sure this does not inter-
fere with the bracket fastening area or with the decorative flue (where the flue touches
the wall).
Fit the plug into the power socket.

- 7 -

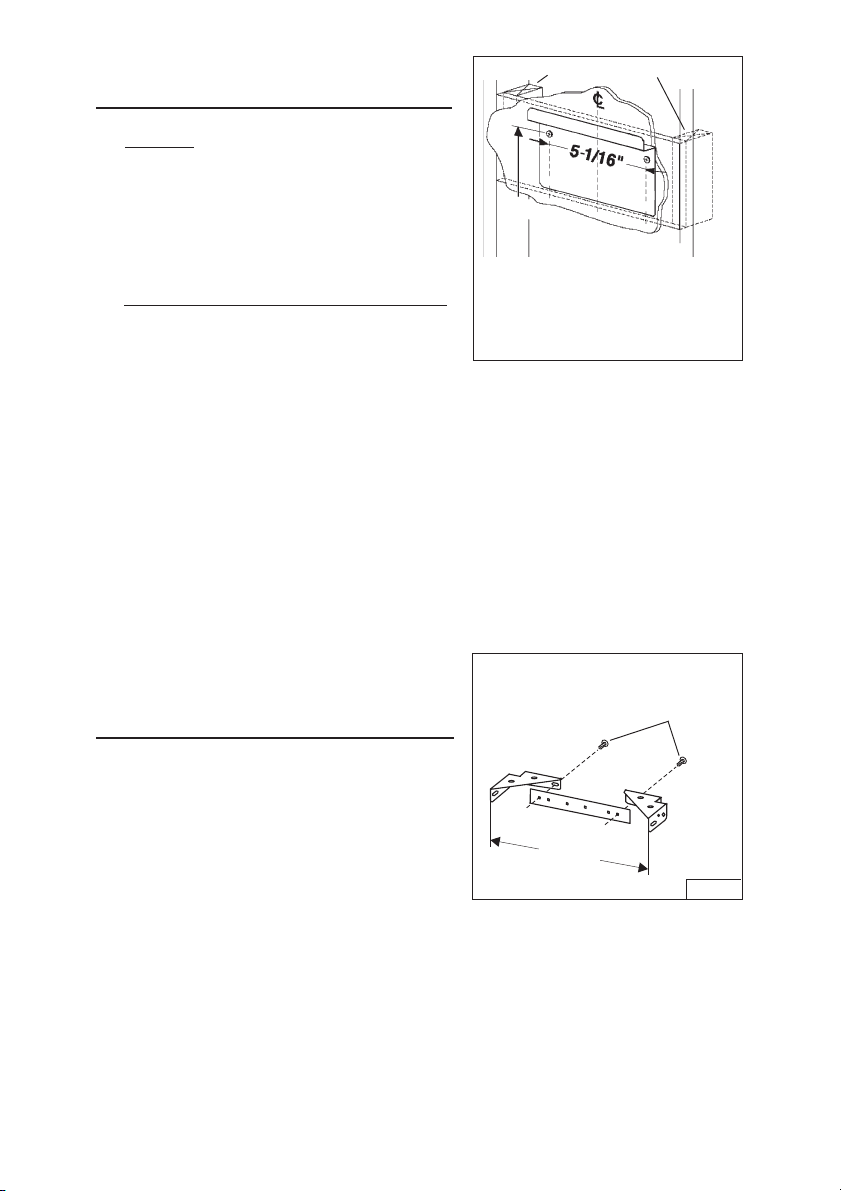

FRAMING BEHIND DRYWALL
37-7/8"= bottom of hood 24" above
cooktop
43-7/8"= bottom of hood 30" above
cooktop
37-7/8” to 43-7/8” above
cooktop
INSTALL MOUNTING
BRACKET
1. Construct wood wall framing that is flush
with interior surface of wall studs.
Make sure:
a) the framing is centered over installation
location.
b) the height of the framing will allow the
mounting bracket to be secured to the
framing within the dimensions shown.
2. After wall surface is finished, secure mount-
ing bracket to framing using dimensions
shown.
NOTE:
- On 8’ ceilings, the hood distance above cook
top is :
minimum 24”, maximum 27-1/2” (for
Ducted Configuration).
minimum 24”, maximum 26-1/2” (for Non-
Ducted Configuration).
- On 9’ ceilings, the hood distance above cook
top is :
minimum 26-1/2”, maximum 30” (the air
vents on the upper flue will be exposed
after installation).
INSTALL FLUE MOUNTING
BRACKET
DUCTED AND NON-DUCTED
1. Assemble the flue mounting bracket,
adjusting outside width as shown. Fig.4
2. Carefully center the mounting bracket
directly over the range hood location.
3. Securethebracketassemblytotheceiling
using (2) 4.8x38mm mounting screws
and drywall anchors. Make sure the
bracket is pushed into the corner, tight
against the wall and centered over the
hood.
FLUE MOUNTING
BRACKET
7-3/4”
(196.8mm)
FIG. 4
3.9 x 6mm
FLAT HEAD
BRACKET SCREWS

- 8 -
DISCHARGE
COLLAR
UPPER
FLUE
LOWER
FLUE
UPPER
FLUE
VENTS
EXPOSED
UPPER
FLUE
VENTS
CONCEALED
FIG. 6
FIG. 5
6”
DIAMETER
DUCT
PREPARE THE HOOD
Note: On stainless steel hoods, carefully
remove the plastic protective film from all
exterior surfaces of the hood and decorative
flues, prior to final installation.
DUCTED CONFIGURATION
1. Install the discharge collar into the duct
connector of the range hood. Fig. 5
2. Attach an adequate length of 6” round
steel ducting to the range hood duct
connector. Fig. 5
3. Duct tape all joints to make them secure
and air tight.
4. Carefully place the lower decorative flue
into the recessed area of the range hood
top. Fig. 6.
5. Carefully slide the upper decorative flue
down inside the lower flue. Fig. 6.
Note: On 8’ ceilings the air vents on the
upper flue are concealed by installing the
flue with air vents down.
On 9’ ceilings, air vents on the upper flue
will be exposed after installation.
DUCT
CONNECTOR

- 9 -

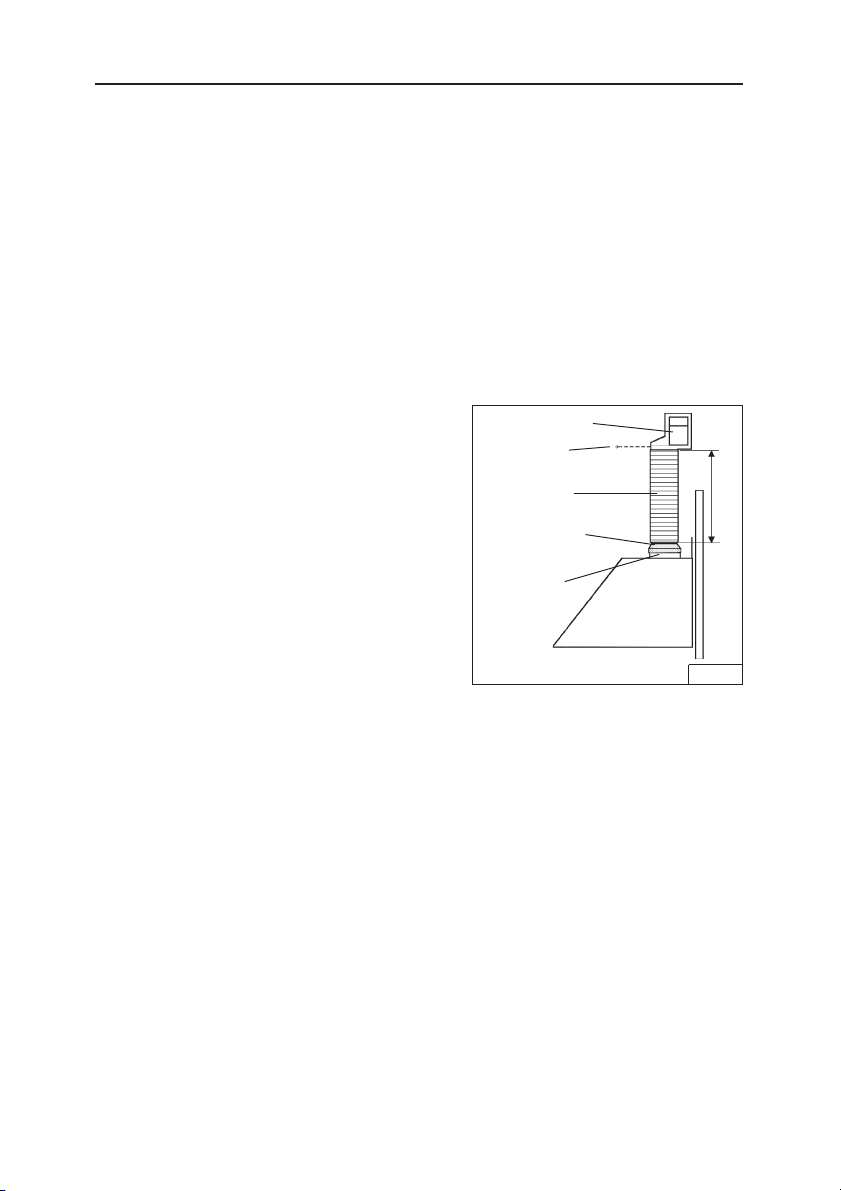

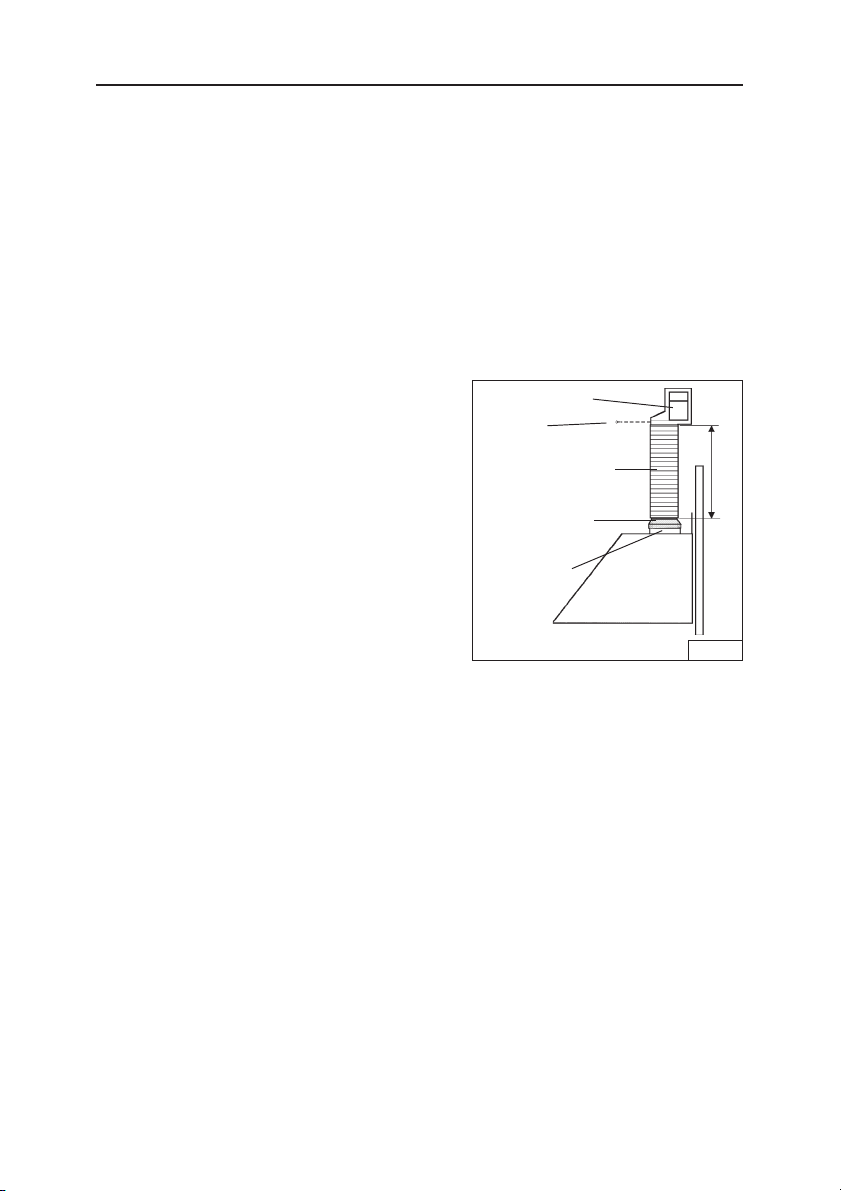

FIG. 7
PLENUM
(3) SCREWS
5” ALUMINUM
FLEX DUCT
5” 6” ADAPTER
BLOWER
COLLAR
PREPARE THE HOOD
NON - DUCTED CONFIGURATION
Note: The following materials must be purchased separately for non-ducted
recirculation installations.
•Non - Ducted Recirculation Kit,
Model RK50
•5” diameter expandable / flexible aluminum duct.
•1/16” diameter twist drill.
CAUTION: Do not use plastic or rigid metal ducting.
1. Discard discharge collar and damper
supplied with the hood. Install the 5” to 6”
adapter supplied with the Non-Ducted
Recirculation Kit. Fig. 7.
2. Measure the distance “A”.
3. Attach aluminum flexible duct to the 5”
adapter. Tape all joints with duct tape.
Fig. 7.
4. Assemble the recirculation plenum to the
flex-ducting. Fig. 7.
5. Drill three (3) 1/16” diameter equally
spaced holes through the duct and duct
connector of the recirculation plenum. Fig.
7.
6. Secure duct to the plenum’s connector with (3) sheet metal screws (not
included). Tape all joints with duct tape. Fig. 7.
A

- 10 -
PREPARE THE HOOD
NON - DUCTED CONFIGURATION, cont’d.
7. Carefully place the lower decorative flue
into the recessed area of the range hood
top. Fig. 6.
8. Carefully slide the upper decorative flue
down inside the lower flue.
Note: air vents must be up. Fig. 6.
9. Secure the recirculation plenum to the
upper flue with (4) flat head screws.
Fig. 8.
PLENUM
FIG. 8
4 FLAT
HEAD
SCREWS
UPPER
FLUE
INSTALL THE
HOOD
Note: at least two people
will be required to mount
the hood.
1. Raise the hood into its
mounting position.
2. Plugthepower cord into
the electric wall
receptacle. Tuck
excess cord behind the
flue.
3. Align the rectangular opening on the back
of the hood with the wall-mounting bracket.
Gently lower the hood until it securely
engages the bracket. Fig. 9.
4. Levelthehoodandsecurewith(4)mounting
screws. Use drywall anchors provided if
wall studs or framing are not available. Fig.
9.
5. Raise the upper flue until its holes align
with holes in the flue mounting bracket
(located on ceiling). Fig. 10.
6. Secure the flue with (2) mounting screws.
Fig. 10.
FIG. 9
3.9x9.5mm
MOUNTING SCREWS
FIG.10
MOUNTING
SCREWS
(4.8x38mm)
RECTANGULAR
CUTOUT
WALL FRAMING
MOUNTING
BRACKET
MOUNTING
SCREWS
(4.8x38mm)

- 11 -

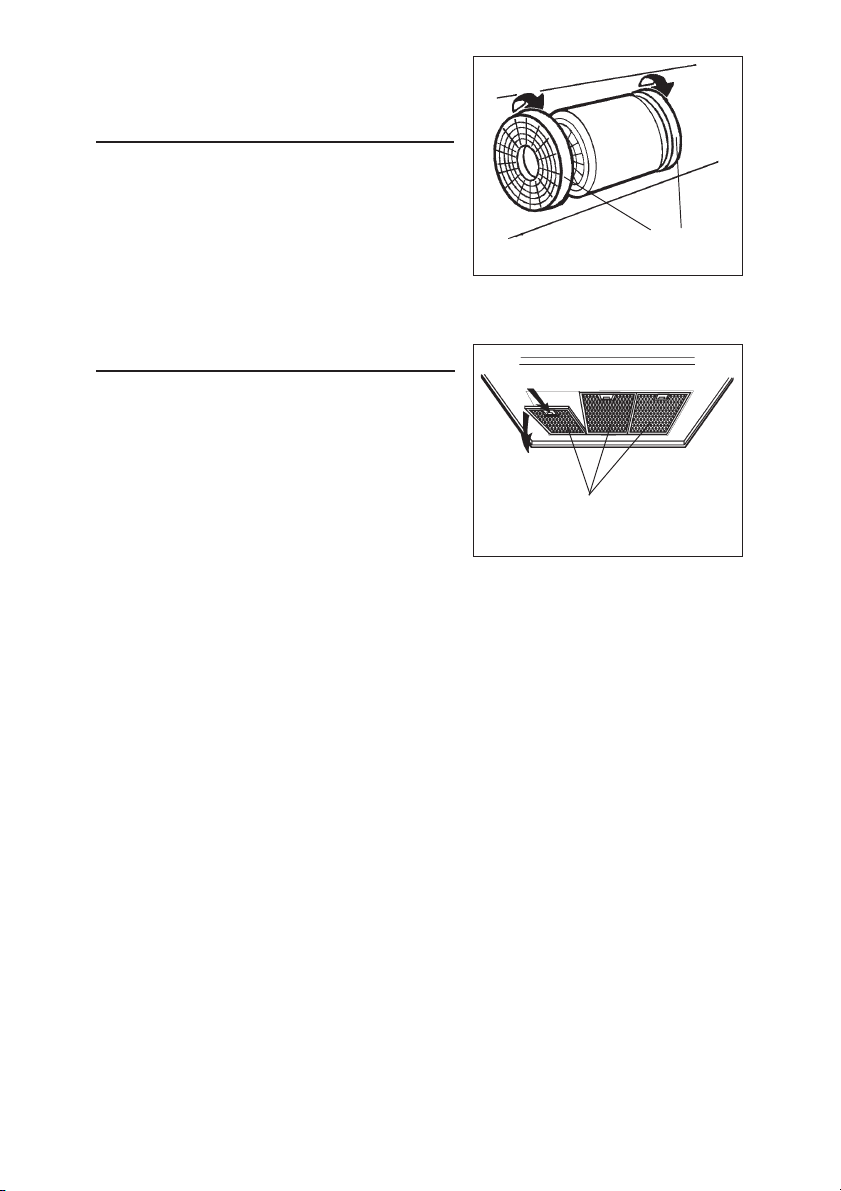

MAINTENANCE
Proper maintenance of the Range Hood will
assure proper performance of the unit.
Grease Filters
The grease filters should be cleaned fre-
quently. Use a warm detergent solution. Grease
filters are dishwasher safe.
Remove filter by pushing filter towards the back
of hood and rotating filter downward.
Charcoal Filters
The charcoal filters should be changed every 6 months. Rotate the filters to remove
and replace.
Hood Cleaning
Stainless steel is one of the easiest materials to keep clean. Occasional care will help
preserve its fine appearance.
Cleaning tips:
• Hot water with soap or detergent is all that is usually needed.
• Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to
avoid water marks.
• For discolorations or deposits that persist, use a non-scratching household cleanser
or stainless steel polishing powder with a little water and a soft cloth.
• For stubborn cases, use a plastic scouring pad or soft bristle brush together with
cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.
•DO NOT allow deposits to remain for long periods of time.
•DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere
to the surface causing rust.
•DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to
remain in contact with stainless steel for extended periods. Many of these com-
pounds contain chemicals which may be harmful. Rinse with water after expo-
sure and wipe dry with a clean cloth.
Painted surfaces should be cleaned with warm water and mild detergent only.
GREASE FILTERS
NON-DUCTED
RECIRCULATION FILTER
INSTALLATION
1. Position the filters over the blower.
2. Rotate to lock filters in place.
3. Purchase replacement filter packs
(contains 2) from your dealer.
Part No. B03300495. CHARCOAL
FILTERS

- 12 -
OPERATION
Controls
The hood is operated using the (4) push-
buttons located at eye-level, on the front edge
of the hood.
The light switch turns the halogen lamps on
and off.
The blower on-low / off switch turns the blower
on to its lowest running speed. The blower must
be turned on using this switch. Turn the blower
off by pressing this switch a second time.
The blower medium speed switch changes the blower speed to medium. This
switch works only if the blower is already running at low or high speed.
The blower high speed switch changes the blower speed to high. This switch works
only if the blower is already running at low or medium speed.
The pilot lamp lights up whenever the blower is on.
HEAT SENTRY™
Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.
WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.
LIGHT
SWITCH
BLOWER
ON-LOW /
OFF
SWITCH
PILOT
LAMP
BLOWER
MEDIUM
SPEED
BLOWER
HIGH
SPEED

- 13 -

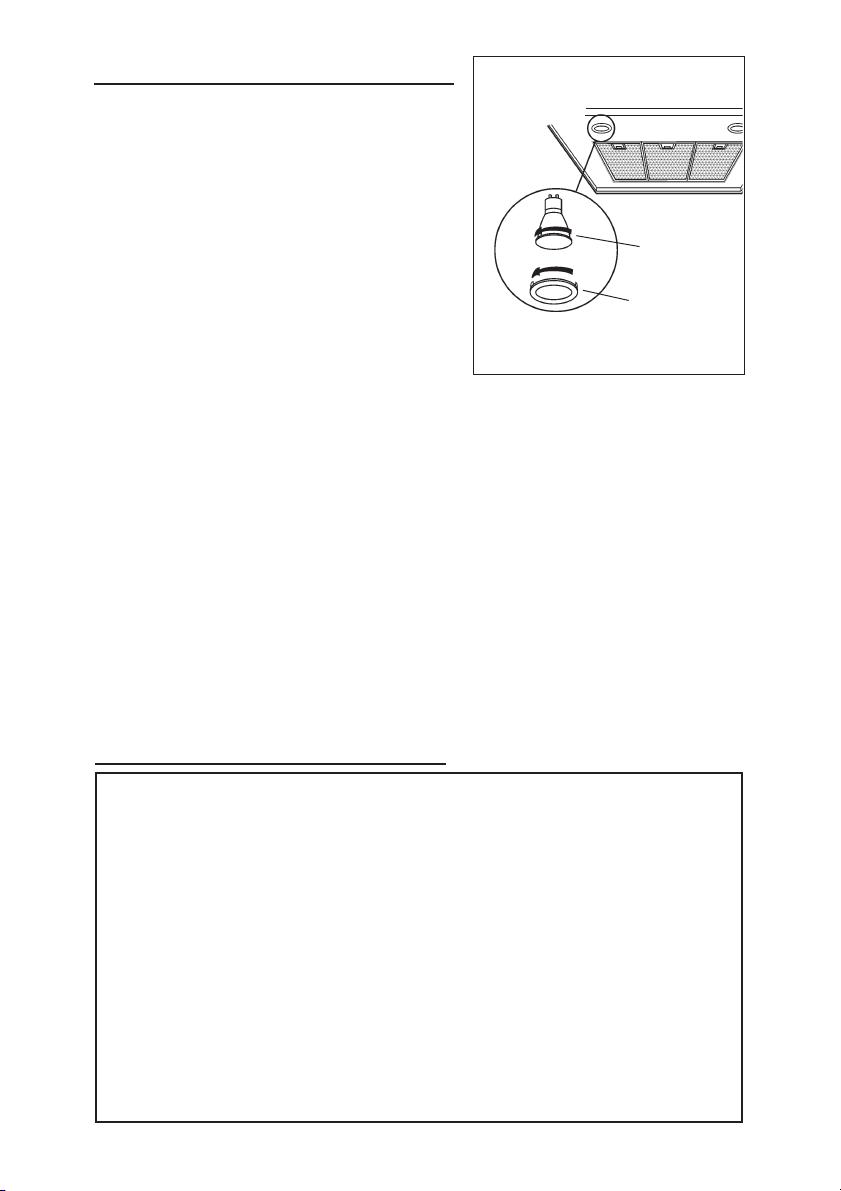

HALOGEN BULBS
This range hood requires two halogen bulbs
(Type GU10, MR16 shielded, 120V, 50W).
ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERATIONS ON THE APPLIANCE.
1. Loosen the ring nut by turning it
counterclockwise.
2. Loosen the bulb by turning it
counterclockwise; pull the bulb downwards
to remove. CAUTION: BULB MAY BE
HOT!
3. Replace with Type GU10, MR16 shielded,
120V, 50W halogen bulb.
RING NUT
BULB
BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY
Broan-NuTone LLC warrants to the original consumer purchaser of its products that such products will be free from defects
in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WAR-
RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT
ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which
is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone LLC),
faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE LLC’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE LLC’S OPTION, SHALL BE
THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE LLC SHALL
NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNEC-
TION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: [phone]-
1453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the
time of requesting warranty service, you must present evidence of the original purchase date.
Broan-NuToneCanada,Inc.1140TristarDrive,Mississauga,Ontario,L5T1H9(1-888-882-7626)
WARRANTY

- 14 -
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES
CORPORELLES, OBSERVEZ LES INSTRUCTIONS SUIVANTES :
1. N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des
questions, contactez le manufacturier à l’une des adresses ou numéros de téléphone
indiquésdanslagarantie.
2. Avantdenettoyerou de réparer l’appareil,coupezlecourant au panneaud’alimentation
et verrouillez-en l’accès afin d’éviter sa remise en marche accidentelle. Si le panneau
d’alimentationnepeutêtreverrouillé,apposezunavertissementbien en évidence, par
exempleuneétiquettedecouleurvive.
3. Les travaux d’installation et de raccordement électrique doivent être effectués par du
personnel qualifié en respectant les normes et règlements en vigueur, y compris les
normesetcodesdebâtimentenmatièredeprévention d’incendie.
4. Une circulation d’air efficace est requise afin d’assurer la combustion et l’évacuation
complète des gaz par la cheminée des équipements à combustion pour prévenir les
retoursdecheminée. Conformez-vous auxinstructionset aux standardsdesécurité des
manufacturiers d’équipement de chauffage, tels qu’ils sont publiés par la National Fire
Protection Association (NFPA) et l’American Society for Heating, Refrigeration andAir
ConditioningEngineers(ASHRAE)ainsiquelesresponsablesdescodeslocaux.
5. Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde de ne pas
endommagerlesfilsélectriquesouautreinstallation qui pourraient y être dissimulés.
6. Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.
7. N’utilisezpascetappareilavecunecommandedevitesseàsemi-conducteuradditionnelle.
8. Afinderéduirelerisqued’incendie,n’utilisezquedes conduits en métal.
9. Cet appareil doit être relié à une mise à la terre.
AFIN DE RÉDUIRE LE RISQUE DE FEU DE CUISINIÈRE :
A. Ne laissez jamais les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu
vif. Les débordements engendrent de la fumée et des déversements graisseux pouvant
s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.
B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez
des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steak au poivre flambé).
C. Nettoyez régulièrement la (les) roue(s) du moteur de ventilateur. Ne laissez pas la
graisse s’accumuler sur le ventilateur ou le(s) filtre(s).
D. Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles
appropriés à la dimension de la surface chauffante.
AVERTISSEMENT
AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE,
OBSERVEZLESINSTRUCTIONS SUIVANTES*:
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle hermétique, une plaque à
biscuits ou un plateau en métal, puis éteignez le brûleur. ATTENTION de NE PAS VOUS
BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET APPELEZ
LES POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU;
vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni de linge à vaisselle ou de serviettes mouillés; cela pourrait
occasionner une violente explosion de vapeur.
POUR USAGE DOMESTIQUE SEULEMENT
!!

- 15 -
4. Utilisez un extincteur SEULEMENT LORSQUE :
A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le
fonctionnement.
B. L’incendie est petit et limité à l’endroit où il a débuté.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.
*Tirées du Kitchen Fire Safety Tips publié par la NFPA.
ATTENTION
1. Pour réduire tout risque d’incendie et évacuer correctement l’air, assurez-vous d’évacuez
l’air à l’extérieur. N’évacuez pas l’air dans des espaces clos comme l’intérieur des murs
ou un plafond, dans le grenier, faux-plafond ou garage.
2. Faites très attention lors de l’utilisation de produits de nettoyage ou de détergents.
3. Évitez d’utiliser des aliments pouvant s’enflammer sous la hotte de cuisinière.
4. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des vapeurs ou des matières dangereuses ou explosives.
5. Afin d’éviter tout dommage au moteur et de débalancer ou de rendre bruyante la (les)
roue(s) du moteur, gardez votre appareil à l’abri des poussières de gypse et de con-
struction/rénovation, etc.
6. Le moteur de votre hotte possède une protection thermique qui éteindra automatiquement
le moteur s’il devient surchauffé. Il redémarrera automatiquement une fois refroidi. Si le
moteur continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.
7. Pour une meilleure évacuation des odeurs de cuisson, le bas de votre hotte devrait être
à un minimum de 24 po et à un maximum de 30 po au-dessus de la
surface de cuisson.
8. En raison de la grande dimension et du poids de cet appareil, il est recommandé d’y
confier l’installation à deux personnes.
9. Cet appareil est doté d’un thermostat pouvant activer automatiquement le ventilateur.
Pour réduire le risque de blessures et éviter l’activation accidentelle, coupez le courant
depuis le panneau d’alimentation électrique et verrouillez ou apposez un avertissement
sur le panneau.
10. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples renseignements et exigences.
!

- 16 -
PRÉPARATION DE LA HOTTE
Retirer la hotte de l’emballage, puis vérifier
le contenu.
Vous devez avoir :
1 - Hotte
1 - Conduit décoratif
1 - Sachet de pièces (B080810480) comprenant :
1 - Support de montage
1 - Collier d’évacuation
1 - Support de montage du conduit décoratif
8 - Vis de montage (4,8 mm x 38 mm, tête ronde)
2 - Vis de montage (3,9 mm x 9,5 mm, tête ronde)
2 - Vis d’assemblage (3,9 mm x 6 mm, tête plate)
8 - Ancrages pour gypse
1 - Instructions pour l’installation
SUPPORT DE
MONTAGE
COLLIER
D’ÉVACUATION
SUPPORT DE MONTAGE
DU CONDUIT DÉCORATIF
8 VIS D’ASSEMBLAGE
(4,8 mm x 38 mm, tête ronde)
8 ANCRAGES
POUR GYPSE
2 VIS DE MONTAGE
(3,9 mm x 9,5 mm, tête ronde)
CONDUIT
DÉCORATIF
2 VIS DE MONTAGE
(3,9 mm x 6 mm, tête plate)

- 17 -
INSTALLATION DU SYSTÈME
DE CONDUITS
( HOTTES À ÉVACUATION EXTÉRIEURE SEULEMENT )
NOTE : Pour réduire le risque d’incendie,
n’utilisez que des conduits en métal.
1. Déterminer par où passera le conduit, entre
votre hotte et l’extérieur.
2. Un conduit droit et court permettra à votre
hotte de fonctionner plus efficacement.
3. Un conduit long avec des coudes et des
transitions réduira la performance de votre
hotte. En utiliser le moins possible. Pour
une grande distance, il faut un conduit
d’évacuation d’air au diamètre plus grand.
4. Installer un capuchon de toit ou de mur.
Relier le conduit circulaire en métal au
capuchon, puis acheminer le conduit
jusqu’à l’emplacement de votre hotte.
Sceller hermétiquement les raccords à
l’aide de ruban à conduits.
CAPUCHON DE
TOIT
CONDUIT ROND
CONDUIT
DÉCORATIF
HOTTE
CAPUCHON
DE MUR
COUDE
ROND
DE 24 PO À 30 PO AU-
DESSUS
DU PLAN DE CUISSON
ADAPTATEUR
DE 6 PO
INSTALLATION ÉLECTRIQUE
AVERTISSEMENT : Cette hotte de
cuisinière doit être correctement reliée à une
mise à la terre. Le câblage électrique doit
être effectué par du personnel qualifié en
vertu des codes électriques nationaux et
locaux en vigueur. Coupez l’alimentation
électrique avant de procéder au câblage.
INSTRUCTIONS POUR MISE À LA TERRE
Cet appareil doit être relié à la terre. En cas
de court-circuit électrique, la mise à la terre
réduit le risque d’électrocution en fournissant
un câble d’évacuation du courant. Cet
appareil est muni d’un cordon équipé d’un
câble de mise à la terre avec fiche de mise à
la terre. La fiche doit être branchée dans une prise de courant correctement
installée et mise à la terre.
AVERTISSEMENT - Consultez un électricien si les instructions de mise à la
terre ne sont pas tout à fait compréhensibles ou si un doute persiste quant à
savoir si l’appareil est correctement relié à la terre. Ne pas utiliser de rallonge
électrique. Si le cordon d’alimentation est trop court, demandez à un électricien
d’installer une prise de courant près de l’appareil.
Installer l’alimentation électrique dans l’espace couvert par les conduits
décoratifs.
Placer la prise à une distance maximale de 33 7/16 po de l’endroit où le fil sort
de la hotte (voir l’illustration ci-dessus). S’assurer qu’elle n’interfère pas avec
l’emplacement de fixation du support ou avec le conduit décoratif (à l’endroit où
il touche le mur).
Insérer la fiche dans la prise.
33 7/16 po
max

- 18 -
CADRE DERRIÈRE
LE MUR
de 37 7/8 po à 43 7/8 po
au-dessus du plan de cuisson
(12.9 cm)
37 7/8 po = si la distance entre le bas de la hotte
et le plan de cuisson est de 24 po.
43 7/8 po = si la distance entre le bas de la hotte
et le plan de cuisson est de 30 po.
INSTALLATION DU SUPPORT
DE MONTAGE
1. Construire un cadre mural en bois
encastré entre les montants de la surface
intérieure. Vous assurer que :
a) Le cadre est centré au-dessus de
l’emplacement de l’installation.
b) La hauteur du cadre permettra au
support de montage d’y être bien fixé
en respectant les dimensions
indiquées.
2. Après la finition du parement de mur,
fixer le support de montage au cadre en
respectant les dimensions indiquées.
NOTE :
- Pour les plafonds de 8 pi, la distance de la
hotte au-dessus du plan de cuisson est :
de 24 po minimum et de 27 1/2 po max
(pour hotte à évacuation)
de 24 po minimum et de 26 1/2 po max
(pour hotte à recirculation)
- Pour les plafonds de 9 pi, la distance de la
hotte au-dessus du plan de cuisson est :
de 26 1/2 po minimum et de 30 po max (les
prises d’air du conduit décoratif supérieur
demeurent visibles après l’installation)
INSTALLATION DU SUPPORT
DE MONTAGE DU CONDUIT
DÉCORATIF
HOTTES À ÉVACUATION ET À
RECIRCULATION
1. Assembler le support de montage du
conduit décoratif en réglant la largeur
extérieure tel qu’il est illustré. (Fig. 4)
2. Centrer avec soin le support directement
sur l’emplacement destiné à la hotte.
3. Fixer l’assemblage du support au plafond avec (2) vis de montage de
4,8 mm x 38 mm et des ancrages pour gypse. S’assurer que le support soit
bien appuyé à l’intersection du mur et du plafond et centré au-dessus de la
hotte.
SUPPORT DE
MONTAGE DU
CONDUIT
DÉCORATIF
7 3/4 po
FIG. 4
VIS DE MONTAGE
À TÊTE PLATE (3,9
mm x 6 mm)

- 19 -
COLLIER
D’ÉVACUATION
CONDUIT
DÉCORATIF
SUPÉRIEUR
CONDUIT DÉCORATIF
INFÉRIEUR
GRILLE
D’AÉRATION
EN HAUT
VISIBLE
GRILLE
D’AÉRATION
EN BAS
DISSIMULÉE
DIAMÈTRE DU
CONDUIT DE
6 po
PRÉPARATION DE LA HOTTE
Note : pour les hottes en acier inoxydable,
retirez avec soin le film protecteur de
plastique des surfaces extérieures de la
hotte et des conduits décoratifs avant de
finaliser l’installation.
HOTTES À ÉVACUATION
1. Installer le collier d’évacuation dans le
raccord de conduit de la hotte. (Fig. 5)
2. Fixer au raccord de conduit un conduit rond
en métal de 6 po de diamètre d’une longeur
adéquate. (Fig. 5)
3. Sceller hermétiquement les joints du conduit
à l’aide de ruban à conduits.
4. Placer avec soin le conduit décoratif
inférieur dans la partie encavée de la hotte.
(Fig. 6)
5. Glisser délicatement le conduit décoratif
supérieur à l’intérieur du conduit décoratif
inférieur. (Fig. 6)
Note : Pour les plafonds de 8 pi, la grille
d’aération du conduit décoratif supérieur est
dissimulée en installant le conduit avec la
grille d’aération en bas.
Pour les plafonds de 9 pi, la grille d’aération
du conduit décoratif supérieur est visible une
fois installée.
RACCORD
DE CONDUIT
FIG. 6
FIG. 5

- 20 -
FIG. 7
DÉFLECTEUR
(3) VIS
CONDUIT EN
ALUMINIUM
FLEXIBLE DE 5 PO
ADAPTATEUR DE
5 PO À 6 PO
COLLIER DU
VENTILATEUR
PRÉPARATION DE LA HOTTE
HOTTES À RECIRCULATION
Note : Le matériel suivant doit être acheté séparément pour les hottes
à recirculation.
•Ensemble de recirculation, modèle RK50
•Conduit en aluminium flexible/extensible de 5 po de diamètre
•Foret hélicoïdal de 1/16 po de diamètre
ATTENTION : ne pas utiliser de conduits en plastique ou en métal rigide.
1. Ne pas utiliser le collier d’évacuation et
clapet fournis avec la hotte. Installer
l’adaptateur de 5 po à 6 po (fourni avec
l’ensemble à recirculation). (Fig. 7)
2. Mesurer la distance « A ».
3. Fixer le conduit en aluminium flexible à
l’adaptateur de 5 po. Sceller
hermétiquement les joints du conduit à l’aide
de ruban à conduits. (Fig.7)
4. Assembler le déflecteur de recirculation au
conduit flexible. (Fig. 7)
5. Percer trois (3) trous de 1/16 po de diamètre à égale distance à travers le
conduit et le raccord de conduit du déflecteur de recirculation. (Fig. 7)
6. Fixer le conduit au connecteur du déflecteur à l’aide de trois (3) vis à tôle
(non incluses). Sceller hermétiquement les joints à l’aide de ruban à
conduits. (Fig. 7)
A
