Broan Range Hood RMP1 User manual

B N

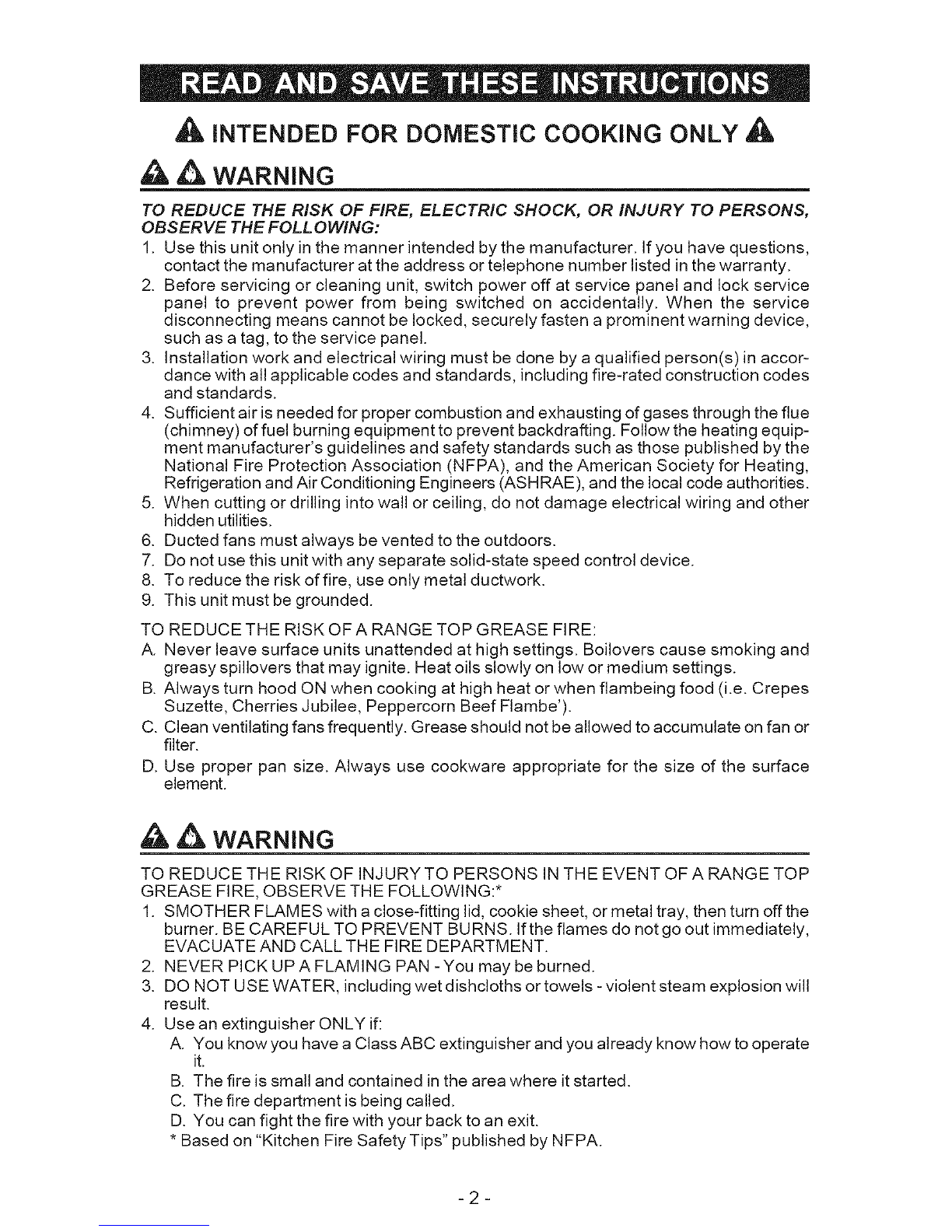

d_, iNTENDED FOR DOMESTIC COOKING ONLY _,
,_ _ WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dance with all applicable codes and standards, including fire-rated construction codes
and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip-
ment manufacturer's guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (AS HRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes
Suzette, Cherries Jubilee, Peppercorn Beef Flambe').
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
,_ _, WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OFA RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn offthe
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know how to operate
it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on "Kitchen Fire Safety Tips" published by NFPA.
-2-

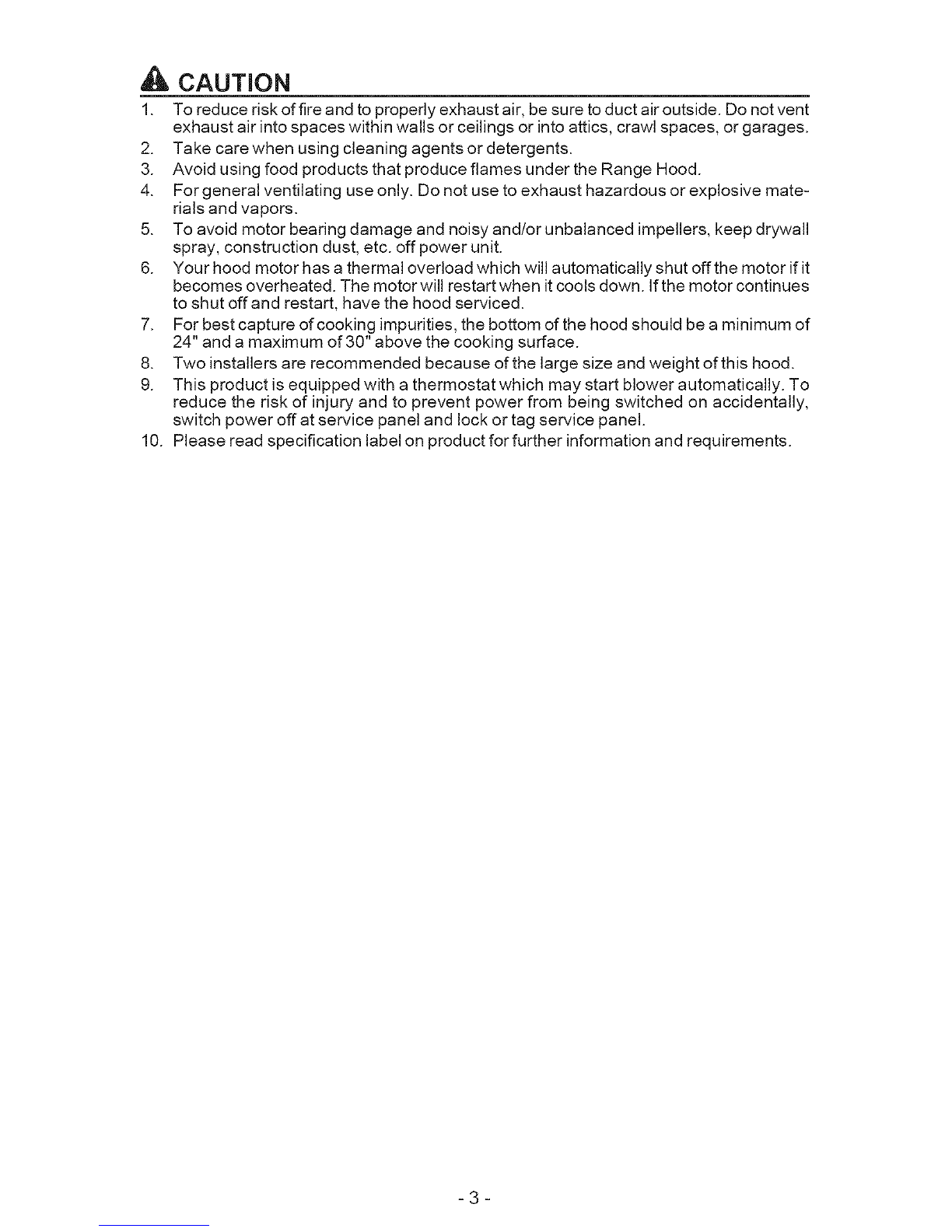

,_ CAUTION
1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
2. Take care when using cleaning agents or detergents.
3. Avoid using food products that produce flames under the Range Hood.
4. For general ventilating use only. Do not use to exhaust hazardous or explosive mate-
rials and vapors.
5. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
6. Your hood motor has a thermal overload which will automatically shut offthe motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.
7. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface.
8. Two installers are recommended because of the large size and weight of this hood.
9. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.
10. Please read specification label on product for further information and requirements.
-3-

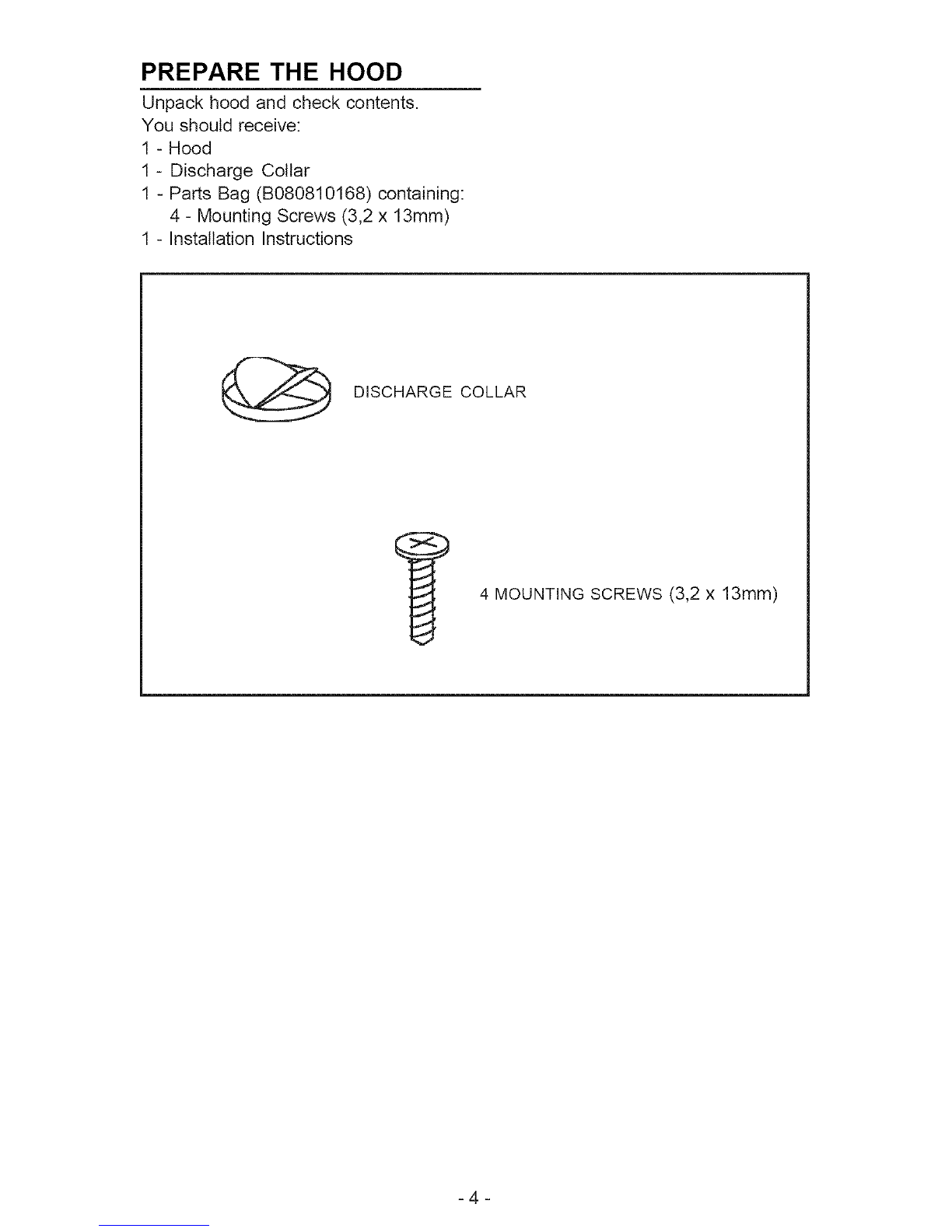

PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
1- Discharge Collar
1 - Parts Bag (B080810168) containing:
4 - Mounting Screws (3,2 x 13mm)
1 - Installation Instructions
DISCHARGE COLLAR
4 MOUNTING SCREWS (3,2 x 13mm)
-4-

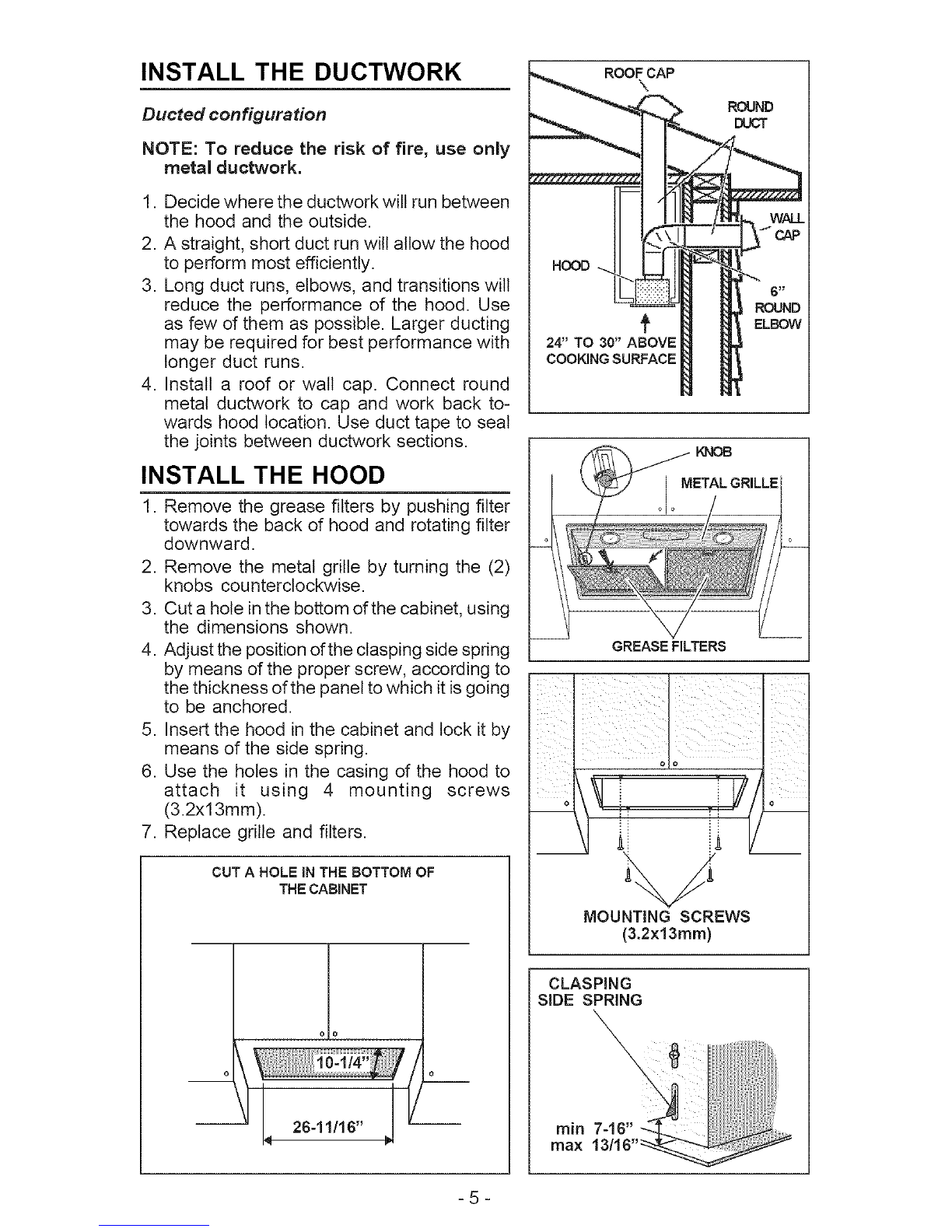

INSTALL THE DUCTWORK
Ducted configuration
NOTE: To reduce the risk of fire, use only
metal ductwork.
1. Decide where the ductwork will run between
the hood and the outside.
2. A straight, short duct run will allow the hood
to perform most efficiently.
3. Long duct runs, elbows, and transitions will
reduce the performance of the hood. Use
as few of them as possible. Larger ducting
may be required for best performance with
longer duct runs.
4. Install a roof or wall cap. Connect round
metal ductwork to cap and work back to-
wards hood location. Use duct tape to seal
the joints between ductwork sections.
INSTALL THE HOOD
1. Remove the grease filters by pushing filter
towards the back of hood and rotating filter
downward.
2. Remove the metal grille by turning the (2)
knobs counterclockwise.
3. Cut a hole in the bottom of the cabinet, using
the dimensions shown.
4. Adjust the position ofthe clasping side spring
by means of the proper screw, according to
the thickness of the panel to which it is going
to be anchored.
5. Insert the hood in the cabinet and lock it by
means of the side spring.
6. Use the holes in the casing of the hood to
attach it using 4 mounting screws
(3.2xl 3mm).
7. Replace grille and filters.
CUT A HOLE mNTHE BOTTOM OF
THE CABINET
ROOFCAP
X
HOOD
24" TO 30" ABOVE
COOKING SURFACE
GREASE FILTERS
°II i
MOUNTING SCREWS
(3.2×13mm)
CLASPING
SIDE SPRING
X
rain 7-16" _
max 13116"
-5-

CONNECT DUCTWORK
Ducted configuration
1. Take the discharge collar and assemble
it onto the hood's discharge opening,
pressing slightly.
2. Use 6" round metal duct to connect the
discharge collar on the hood to the
ductwork above.
3. Use duct tape to make all joints secure
and air tight.
Non-ducted recirculation configuration
1. Connect a 6" round metal duct to the
discharge opening so that the air is sent
outside the cabinet and sent back into the
room.
2. Use duct tape to make all joints secure
and air tight.
DUCTED CONRGURATION
-- 6" ROUND
METAL DUCT
DISCHARGE
OPENING
-- DISCHARGE
f_* COLLAR
NON=DUCTED RECmRCULATION
CONFIGURATION
6"ROUND
METAL DUCT
DISCHARGE
OPENING
NON-DUCTED RECIRCULATION
FILTER INSTALLATION
1. Position the filters over the blower.
2. Rotate to lock filters in place.
3. Purchase replacement filter packs
(contains 2) from your dealer.
Part No. B03300487.
NON-DUCTED
RECIRCULATION FILTERS
-6-

WIRING
Note: This range hood must be properly
grounded. The unit should be installed by a
qualified electrician in accordance with all
applicable national and local electrical
codes.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of an electrical short circuit, grounding
reduces the risk of electric shock by providing
an escape wire for the electric current. This
appliance is equipped with a cord having a
grounding wire with a grounding plug. The
plug must be plugged into an outlet that is
properly installed and grounded.
WARNING - Improper grounding can result in a risk of electric shock.
Consult aqualified electrician if the grounding instructions are not completely
understood, or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. Ifthe power supply cord is too short, have a qualified
electrician install an outlet near the appliance.
Position the electrical outlet at a maximum distance of 33-7/16" (85 cm) from
where the lead exits from the hood (see illustration alongside).
Fit the plug into the outlet.
-7-

MAINTENANCE
Proper maintenance of the Range Hood will
assure proper performance dthe unit.
Grease Filters
The grease filters should be cleaned fre-
quently. Use awarm detergent solution. Grease
filters are dishwasher safe.
Remove filter by pushing filter towards the back
dhood and rotating filter downward.
Non=dueted recirculation Filters
The charcoal filters should be changed every
6 months. Rotate the filters to remove and
replace.
GREASE FILTERS
RECRCULATION
RLTERS
Hood Cleaning
Stainless steel is one dthe easiest materials
to keep clean. Occasional care will help pre-
serve its fine appearance.
Cleaning tips:
• Hot water with soap or detergent is all that is
usually needed.
• Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to
avoid water marks.
• For discolorations or deposits that persist, use anon-scratching household cleanser
or stainless steel polishing powder with a little water and a soft cloth.
• For stubborn cases, use a plastic scouring pad or soft bristle brush together with
cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.
• DO NOT allow deposits to remain for long periods of time.
• DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere
to the surface causing rust.
• DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to
remain in contact with stainless steel for extended periods. Many of these com-
pounds contain chemicals which may be harmful. Rinse with water after expo-
sure and wipe dry with a clean cloth.
Painted surfaces should be cleaned with warm water and mild detergent only.
-8-

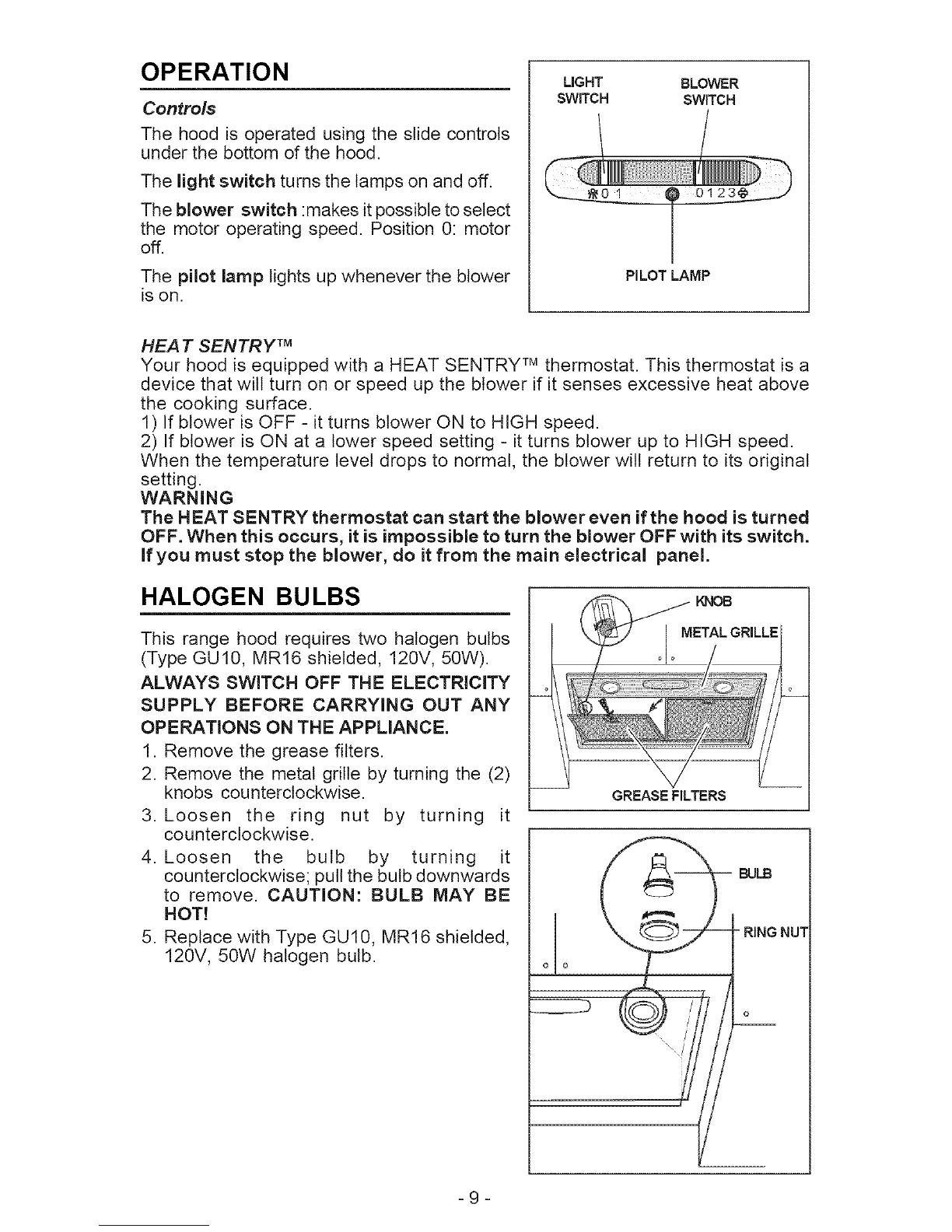

OPERATION
Controls
The hood is operated using the slide controls
under the bottom dthe hood.
The light switch turns the lamps on and off.
The blower switch :makes it possible to select
the motor operating speed. Position 0: motor
off.
The pilot lamp Sightsup whenever the blower
is on.
LIGHT
SWmTCH
PILOT LAMP
BLOWER
SWITCH
HEAT SENTRY TM
Your hood is equipped with a HEAT SENTRY TM thermostat. This thermostat is a
device that wilt turn on or speed up the blower if it senses excessive heat above
the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.
WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.
HALOGEN BULBS
This range hood requires two halogen bulbs
(Type GU10, MR16 shielded, 120V, 50W).
ALWAYS SWITCH OFF THE ELECTRICITY
SUPPLY BEFORE CARRYING OUT ANY
OPERATIONS ON THE APPLIANCE.
1. Remove the grease filters.
2. Remove the metal grille by turning the (2)
knobs counterclockwise.
3. Loosen the ring nut by turning it
counterclockwise.
4. Loosen the bulb by turning it
counterclockwise; pull the bulb downwards
to remove. CAUTION: BULB MAY BE
HOT!
5. Replace with Type GUI0, MR16 shielded,
120V, 50W halogen bulb.
KNOLBGRILLE
BULB
NUT
-9-

WARRANTY
BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY
Broan-NuTone LLC warrants to the original consumer purchaser of its products that such products will be free from defects
in materials or workmanship for a period of one year from the date of original purchase. TH ERE ARE NO OTHER WAR-
RANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT
ABILITY OR FITN ESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which
isfound to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts
which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone LLC),
faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do
not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE LLC'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE LLC'S OPTION, SHALL BE
THE PURCHASER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE LLC SHALL
NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNEC-
TION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific Iegal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: [phone]-
1453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the
time of requesting warranty service, you must present evidence of the original purchase date.
Broari-NuTone LLC. 926 ',!Vest State Street, Hartford, W153027 ( 1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
B_,L5T1H9 1-888-882-7626
-10-

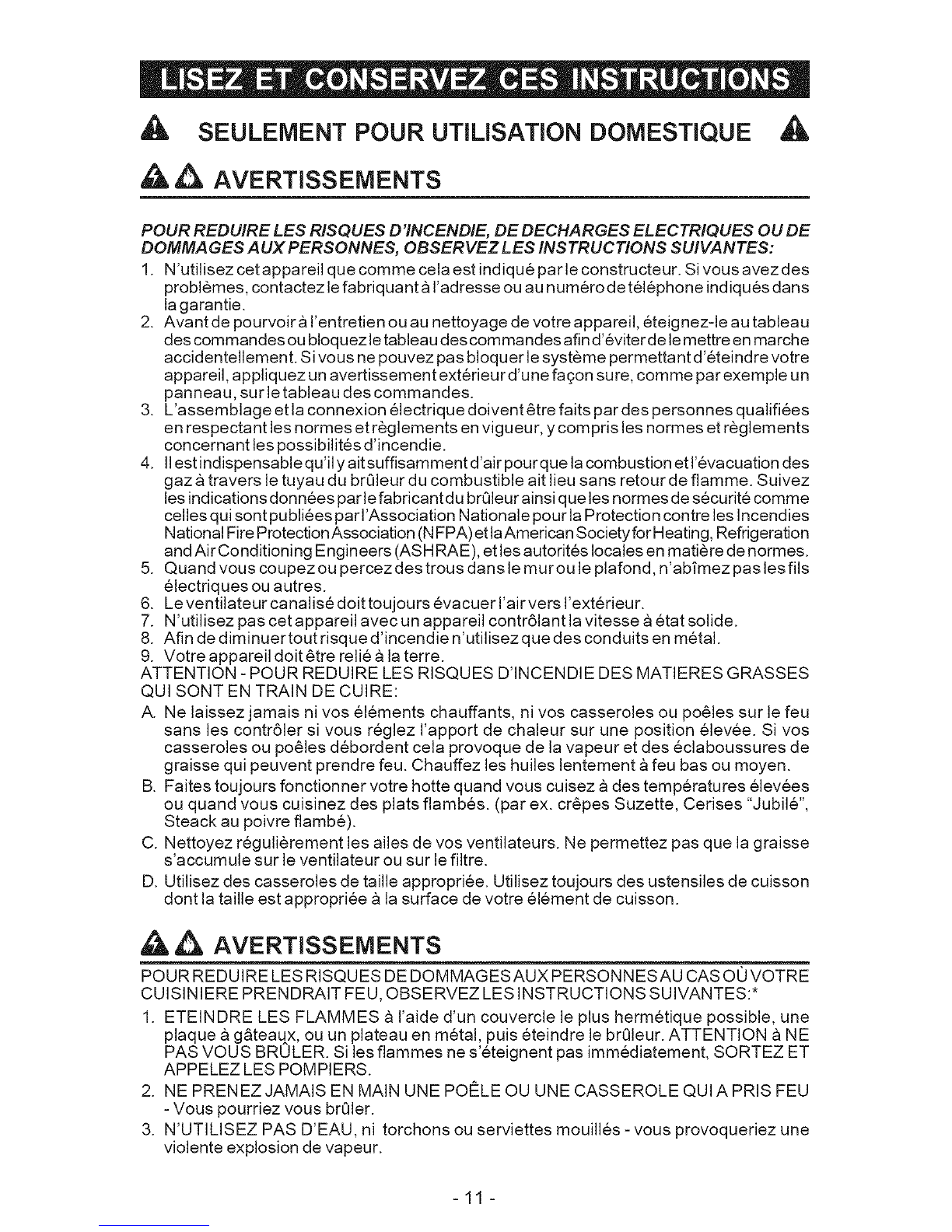

,_ SEULEMENT POUR UTILISATION DOMESTIQUE _,
_, _, AVERTISSEMENTS
POUR REDUIRE LES RISQUES D'INCENDIE, DE DECHARGES ELECTRIQUES OU DE
DOMMA GES A UX PERSONNES, OBSERVEZ LES INS TRUCTIONS SUIVANTES:
1. N'utilisez cet appareil que comme cela est indique par le constructeur. Si vous avez des
problemes, contactez le fabriqua nta I'adresse ou au numero de tel6phone indiques dans
la garantie.
2. Avant de pourvoira I'entretien ou au nettoyage de votre appareil, 6teignez-le au tableau
des commandesou bloquezletableau descommandesaflnd'eviterdelemettreen marche
accidentellement. Si vous ne pouvez pas bloquer le systeme permettant d'eteindre votre
appareil, appliquez un avertissement exterieur d'une fa£on sure, comme par exemple un
panneau, sur le tableau des commandes.
3. L'assemblage et la connexion electrique doivent 6tre faits par des personnes qualifi6es
en respectant les normes et reglements en vigueur, y compris les normes et reglements
concernant les possibilit6s d'incendie.
4. IIestindispensablequ'il yaitsuffisamment d'air pourque la combustion et 1'6vacuation des
gaz a travers le tuyau du brQleur du combustible ait lieu sans retour de flamme. Suivez
les indications donnees par le fabricant du brQleur ainsi que les normes de securit6 comme
celles qui sont publiees par I'Association Nationale pour la Protection contre les Incendies
National Fire Protection Association (N FPA) et laAmerican Society for Heating, Refrigeration
and Air Conditioning Engineers (ASH RAE), et les autorites locales en matiere de normes.
5. Quand vous coupezou percez des trous dans le murou le plafond, n'abfmez pas lesills
61ectriques ou autres.
6. Le ventilateur canalis6 dolt toujours evacuer I'air vers I'exterieur.
7. N'utilisez pas cet appareil avec un appareil contr61ant la vitesse a etat solide.
8. Afin de diminuer tout risque d'incendie n'utilisez que des conduits en m6tal.
9. Votre appareil dolt 6tre relie a la terre.
ATTENTION - POUR REDUIRE LES RISQUES D'INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:
A. Ne laissez jamais ni vos el6ments chauffants, ni vos casseroles ou po61es sur le feu
sans les contr61er si vous reglez I'apport de chaleur sur une position 61ev6e. Si vos
casseroles ou po61es debordent cela provoque de la vapeur et des eclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement a feu bas ou moyen.
B. Faites toujours fonctionner votre hotte quand vous cuisez a des temperatures elev6es
ou quand vous cuisinez des plats fiamb6s. (par ex. cr6pes Suzette, Cerises "Jubil6",
Steack au poivre flamb6).
C. Nettoyez r6guli6rement les ailes de vos ventilateurs. Ne permettez pas que la graisse
s'accumule sur le ventilateur ou sur le filtre.
D. Utilisez des casseroles de taille appropri6e. Utilisez toujours des ustensiles de cuisson
dont la taille est appropri6e a la surface de votre el6ment de cuisson.
,_ ,t_ AVERTISSEMENTS
POUR REDUIRE LES RISQUES DE DOMMAGESAUX PERSONNESAU CAS O0 VOTRE
CUISINIERE PRENDRAIT FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*
1. ETEINDRE LES FLAMMES a I'aide d'un couvercle le plus hermetique possible, une
plaque a g_teaux, ou un plateau en m6tal, puis eteindre le brQleur. ATTENTION a NE
PAS VOUS BRULER. Si les fiammes ne s'eteignent pas imm6diatement, SORTEZ ET
APPELEZ LES POMPIERS.
2. NE PRENEZJAMAIS EN MAIN UNE POELE OU UNE CASSEROLE QUIAPRIS FEU
- Vous pourriez vous brQler.
3. N'UTILISEZ PAS D'EAU, ni torchons ou serviettes mouilles - vous provoqueriez une
violente explosion de vapeur.
-11 -

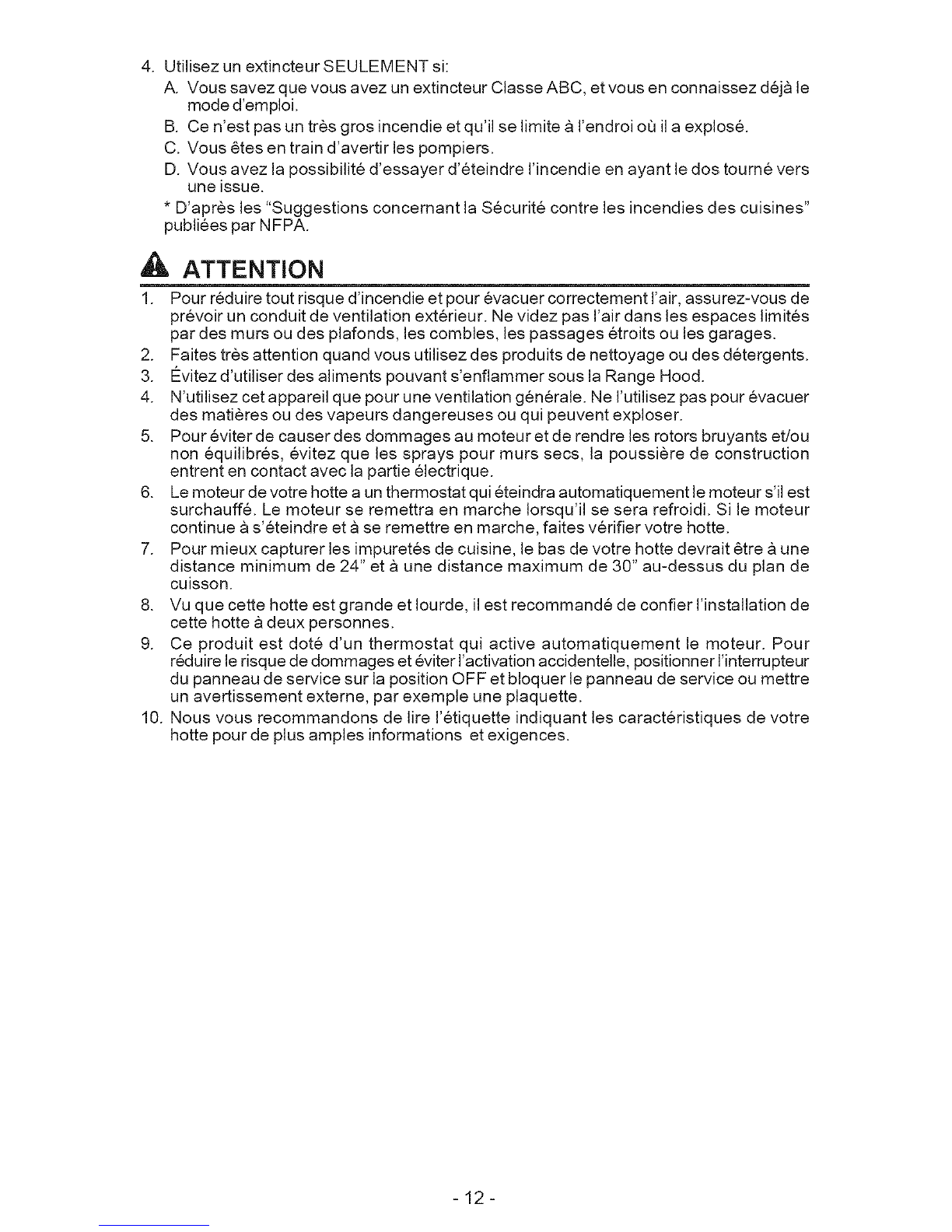

4. Utilisez un extincteur SEULEMENT si:
A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez deja le
mode d'emploi.
B. Ce n'est pas un tres gros incendie et qu'il se limite a I'endroi oQ il a explos6.
C. Vous 6tes en train d'avertir les pompiers.
D. Vous avez la possibilite d'essayer d'eteindre I'incendie en ayant le dos tourne vers
une issue.
* D'apres les "Suggestions concemant la S6curite contre les incendies des cuisines"
publiees par NFPA.
,A ATTENTION
1. Pour reduire tout risque d'incendie et pour evacuer correctement I'air, assurez-vous de
prevoir un conduit de ventilation ext6rieur. Ne videz pas I'air dans les espaces limites
par des murs ou des plafonds, les combles, les passages etroits ou les garages.
2. Faites tres attention quand vous utilisez des produits de nettoyage ou des d6tergents.
3. Evitez d'utiliser des aliments pouvant s'enflammer sous la Range Hood.
4. N'utilisez cet appareil que pour une ventilation g6n6rale. Ne I'utilisez pas pour evacuer
des mati6res ou des vapeurs dangereuses ou qui peuvent exploser.
5. Poureviterde causerdes dommages au moteuret de rendre les rotors bruyants et/ou
non equilibr6s, evitez que les sprays pour murs secs, la poussiere de construction
entrent en contact avec la pattie 61ectrique.
6. Le moteur de votre hotte a un thermostat qui eteindra automatiquement le moteur s'il est
surchauff6. Le moteur se remettra en marche Iorsqu'il se sera refroidi. Si le moteur
continue a s'eteindre eta se remettre en marche, faites verifier votre hotte.
7. Pour mieux capturer les impuretes de cuisine, le bas de votre hotte devrait 6tre a une
distance minimum de 24" eta une distance maximum de 30" au-dessus du plan de
cuisson.
8. Vu que cette hotte est grande et Iourde, il est recommande de confier I'installation de
cette hotte a deux personnes.
9. Ce produit est dote d'un thermostat qui active automatiquement le moteur. Pour
reduire le risque de dommages et eviter I'activation accidentelle, positionner I'interrupteur
du panneau de service sur la position OFF et bloquer le panneau de service ou mettre
un avertissement exteme, par exemple une plaquette.
10. Nous vous recommandons de lire I'etiquette indiquant les caracteristiques de votre
hotte pour de plus amples informations et exigences.
-12-

PREPAREZ LA HOTTE
Enlever la hotte dans t'emballage et
controller le contenu.
Vous devez recevoir :
1- Hotte
1 - Collier d'evacuation
1 - Sachet (B080810168) avec:
4 - Vis d'assemblage (3,2 x 13)
1 - Instructions pour l'installation
COLLIER D'EVACUATION
4 VIS D'ASSEMBLAGE (3,2 x 13mm)
-13-

iNSTALLATiON DU SYSTEIVlE
D'EVACUATION
Modele avec tuyau d'evacuation
REMARQUE: Pour r_duire les risques
d'incendie, n'utilisez que des tuyau× en rn_tal.
1. Decidez ot_ te tuyau fond doit 6tre installe,
entre votre hotte et l'exterieur.
2. Un tuyau droit etcourt permettra avotre hotte
de fonctionner d'une fagon plus efficace.
3. Un tuyau tong avec des coudes et des
transitions reduira le bon fonctionnement
de votre hotte. En utitiser le moins possible.
Pour de tongues utitisations, itfaut un tuyau
d'evacuation d'air ayant un diametre plus
large.
4. Installez un couvercle sur le toit ou au mur.
Reliez un tuyau en metal fond au couvercte
et faites-le aller jusqu'a l'emplacement de
votre hotte. Rendez les jonctions du tuyau
hermetiques au moyen d'un ruban pour
tuyaux.
INSTALLATION DE LA HOTTE
1. Enlevez les filtres anti-graisse en tes
poussant vers t'arriere de votre hotte et en
les faisant tourner vers le bas.
2. Enlevez la grille metallique en tournant les
(2) pommeaux dans te sens contraire aux
aiguittes d'une montre.
3. Dans le fond de votre placard mural, faites
te trou necessaire (voir les dimensions
itlustrees).
4. Reglez ta position du ressort lateral
d'accrochage, suivant l'epaisseur du
panneau sur lequet it sera ancre.
5. Inserez la hotte a sa place dans le placard
mural jusqu'a ce qu'etle soit btoquee au
moyen du ressort tateral.
6. Utilisez testrous dans tacarcasse de la hotte
pour ta fixer en inserant tes 4 vis
d'assemblage (3.2x13mm).
7. Inserez ta grille et les fittres.
FAITES LE TROU DANS LE PLACARD MURAL
10-1/4" =261mm 26-11/16" =678mm
FILTRES ANTI-GRAISSE
°
VlS D'ASSEMBLAGE (3.2x13mrn)
RESSORT
LATERAL
rnin 7-16". ......
max 13/16
7-16" = 11turn
13/16" = 21ram
-14-

CONNEXION DU SYSTEME
D'EVACUATION
Medele avec tuyau d'6vacuation
1. Prenez le collier d'evacuation et
assemblez-le sur ta bouche d'evacuation
de Fair sur votre hotte, au moyen d'une
pression legere.
2. Retiez le collier d'evacuatien qui se trouve
sur votre hotte au systeme de conduction
qui se trouve au-dessus au moyen d'un
tuyau rend en metal de 6" (15cm).
2. Utitisez un ruban pour tuyauterie afin de
rendre toutes les jonctions sures et
etanches.
Medele reeyelant Fair
1. Reliez la bouche d'evacuation de Fair a un
tuyau rend en metal de 6" (15cm) de sorte
que Fairsoit convoye en dehors du placard
murale et renvoye dans ta piece.
2. Utitisez un ruban pour tuyauterie afin de
rendre toutes les jonctions sures et
etanches.
MODELE AVEC TUYAU D'EVACUATION
\i--COLI IER
D'EVACUATION
MODELE RECYCLANT L'AIR
TUYAU ROND
EN METAL
DE 6"
BOUCHE
)'EVACUATION
DE L'AIR
ASSEMBLAGE DES FILTRES
A CNARBON (MODELE
RECYCLANT L'AIR)
1. Placez les fittres au-dessus du ventitateur.
2. Gr&ce a un mouvement rotatif, fixez tesfittres
teur place.
3. Procurez-vous t'ensembte des fittres
charbon (n.2 fittres) chez votre foumisseur.
Cod. n. B03300487. FILTRES A CHARBON
-15-

iNSTALLATiON ELECTRIQUE
Remarque: Ce modele de hotte doJt_tre relic
la terre correctement. Cet article devraJt
_tre installe par un electricien qualJfie scion
les lois natJonales et locales en matiere
d'electricite.
INSTRUCTIONS POUR LA MISE A LA TERRE
Cet appareit dolt 6tre retie a la terre. En cas
de court-circuit, la mise a ta terre reduit le
risque de decharge etectrique en fournissant
un c&bte permettant au courant d'etre d6vie.
Cet appareit est equip6 d'un cordon ayant un
c&ble de mise a la terre avec une fiche de
mise a ta terre. La fiche dolt etre branchee
dans une prise de courant correctement installee et mise a ta terre.
ATTENTION - Une mise a la terre incorrecte peut entraTner un risque de decharge
electrique.
Consulter un etectricien specialis6 sites instructions de mise a ta terre ne sont
pas tout a fait comprehensibles ou en cas de doute sur te fait de savoir si l'appareit
est correctement retie a ta terre.
Ne pas utitiser de prolongation. Si le cordon d'alimentation est trop court, demander
un etectricien agre6 d'installer une prise de courant pres de l'appareit.
Placer ta prise femetle a une distance maximum de 33-7/16" (85 cm) de l'endroit oQ
le plomb sort de la hotte (voir l'itlustration ci-contre).
Mettre la fiche dans la prise femelte.
-16-

ENTRETIEN
Un bon entretien de votre hotte garantira
une excellente performance.
Filtres anti-graisse
Les filtres anti-graisse doivent 6tre nettoyes
frequemment. Utitisez une solution contenant
un detergent tiede. Les fittres anti-graisse
peuvent 6tre laves au tave-vaisselle.
Enlevez tes fittres en les poussant vers l'arriere
de votre hotte et en les faisant tourner vers le
bas.
Filtres a charbon (modele reeyelant Fair)
Les fittres a charbon doivent 6tre remplaces
tousles 6 mois. Faites tourner les fittres afin de
les enlever et de les remettre.
Nettoyage de votre hotte
L'acier inoxydable est une des matieres les
plus facites a nettoyer. Un entretien de temps
en temps permettra de te conserver en parfait
etat. Conseits pour le nettoyage:
O
FILTRES ANTI-GRAISSE
FILTRES A CHARBON
Eau chaude et savon ou detergent est tout ce qui est normalement necessaire.
• Apres chaque nettoyage, rincez bien a I'eau claire. Essuyez avec un chiffon
propre et doux afln d'eviter les taches d'eau.
• Si des decolorations ou des dep6ts persistent, utitisez un nettoyant domestique
non abrasif ou de ta poudre pour t'acier inoxydabte et un peu d'eau et un chiffon
doux.
• Dans tes cas difficites, utitisez une eponge en plastique ou une brosse douce
avec du nettoyant et de t'eau. Frottez legerement en suivant ta direction du
polissage ou du "grain" de l'acier inoxydable. Evitez de frotter trop fort afin de ne
pas abTmer la surface.
• NE LAISSEZ PAS les taches trop longtemps.
• N'UTILISEZ PAS de laines d'acier ordinaires ou des brosses en acier. Des debris
d'acier pourraient adherer a la surface et causer de la rouitle.
• NE PERMETTEZ PAS que des solutions salees, des desinfectants, des
blanchissants ou des produits nettoyants restent en contact avec t'acier pendant
longtemps. Beaucoup de ces produits contiennent des produits chimiques qui
pourraient causer des dommages. Rincez a t'eau immediatement s'its entrent en
contact et essuyez avec un chiffon humide.
Les surfaces peintes doivent 6tre nettoyees avec de l'eau tiede additionnee d'un
detergent doux seulement.
-17-

FONCTIONNEIVlENT
Commandes
La hotte peut 6tre manceuvree a l'aide des
curseurs situes sous la partie inferieure de la
hotte.
L'interrupteur de la lumiere allume et eteint
les lampes.
L'interrupteur du ventilateur permet de
selectionner ta vitesse de marche du moteur.
Position O: moteur eteint.
Le voyant lumineux s'altume quand le
ventitateur fonctionne.
INTERRUPTEUR INTERRUPTEUR
DE LA DU VENTILATEUR
LUMI_:RE
VOYANT LUMINEUX
HEAT SENTRY Mc
Votre hotte est munie d'un thermostat HEAT SENTRY Mc.Ce thermostat est un
dispositif qui actionnera ou augmentera la vitesse du ventilateur s'il detecte une
chaleur excessive au-dessus de la surface de cuisson.
1) Si te ventilateur n'est pas en marche - il actionnera le ventilateur en haute
vitesse.
2) Site ventitateur fonctionne en basse vitesse - le ventilateur toumera en haute
vitesse.
Lorsque ta temperature revient a la normale, le ventilateur retourne a sa vitesse
d'origine.
AVERTISSEMENT
Le thermostat HEAT SENTRY ac peu actionner la hotte m_me si la hotte est
arr_tee. Si tel est le cas, il est impossible de I'arr_ter avec I'interrupteur. Si
vous devez arr_ter le ventilateur, faites-le a partir du panneau electrique
principal.
-18-

AMPOULES HALOGENES
Ce modete de hotte veut deux (2) ampoules
halogenes (Type GUI0, MR16 avec ecran,
120V, 50W).
AVANT DE PROCEDER AQUELCONQUE
OPteRATION, DEBRANCHEZ L'APPAREIL.
1. Enlever les fittres anti-graisse.
2. Enlevez la grille metaltique en tournant tes
(2) pommeaux dans le sens contraire aux
aiguitles d'une montre.
3. Devissez la bague dans le sens contraire
aux aiguitles d'une montre.
4. Devissez t'ampoule dans le sens contraire
aux aiguittes d'une montre; enlevez
l'ampoule en tirant vers le bas.
ATTENTION: L'AMPOULE PEUT ETRE
CHAUDE!
5. Remplacer par une ampoule ayant tes
m6mes caracteristiques (Type GU10,
MR16 avec ecran, 120V, 50W).
_ __u
, o', t
FILTRES ANTI-GRAISSE
AMPOULE
IE
GARANTIE
GARANTIE BROAN-NUTONE LLC LIMITF:E P, UN AN
Broan-NuTone LLC garantit au consommateur-acheteur de ses produits que ces produits seront sans defauts concemant les
matieres employees et concemant la fabrication pendant une periode d'un an a partir de la date d'achat. IL N'Y A AUCU NE
AUTRE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON PAS LIMITEE A, LES GARANTIES IMPLICITES
OU CONCERNANT LA CAPACITE COMMERCIALE OU LA CONVENANCE POUR TOUT BUT PARTICULIER. Pendant
cette periode d'un an, Broan-NuTone LLC reparera ou remplacera, s'il le jugera necessaire, gratuitement, tout article ou toute
piece qui resulteront defectueux a condition qu'ils aient et6 utilisee et entretenu correctemenb
CETTE GARANTIE NE S'ETEND PAS AUX INTERRUPTEURS DES NEON, NEON, LAMPES HALOGENES, AMPOULES
d"ILLUMINATION. Cette garantie ne couvre pas (a) I'entretien normal ni (b) tout article ou toute piece qui aient subi une
utilisation erronee, une negligence, un accident, un entretien erron¢ ou une reparation (autre que de ta part de Broan-NuTone
LLC), une installation defectueuse ou bien une installation ne respectant pas les instructions d'instaltation recommandees. La
duree de toute garantie implicite est limitce a un an comme cela est specifi6 dans la garantie explicite. Quelques €tats ne
permettent pas de limites quant a la duree d'une garantie implicite, par consequent la limitation indiquee ci-dessus peut ne pas
vous concerner.
L'OBLIGATION DE REPARER OU DE REMPLACER DE LA PART DE BROAN-NUTONE LLC SERA LESEUL ET EXCLUSIF
REMEDE DE L'ACHETEUR COUVERT PAR CETTE GARANTtE. BROAN-NUTONE LLC NE SERA PAS RESPONSABLE
DES DOMMAGES ACCIDENTELS, CONSEQUENTIELS OU SPECIAUX DUS A L'UTILISATION DU PRODUIT OU A SA
PERFORMANCE OU EN ETANT LA CONSEQUENCE. Quelques etats ne permettent pas I'exclusion ou lalimitation des
dommages accidentels ou consequentiels, par consequent la limitation indiquce ci-dessus peut ne pas vous concerner.
Cette garantie vous donne des droits legaux specifiques, et vous pouvez aussi avoir d'autres droits, qui vafient d'Etat a Etat.
Cette garantie depasse toute garantie pr¢cedente. Pour avoir droit a la garantie, vous devez (a) avertir la Maison Broan-NuTone
LLC a t'adresse indiquce ci-dessous ou tel6phoner : 1-800-637-I 453, (b) donner le numero du modele et I'identification de la
piece defectueuse et (c) decrire la nature de tout defaut de I'article ou de la piece. Au moment oO vous demandez le service
de garantie, vous devez presenter la preuve d'achat avec la date.
Broan-NuTone LLC. 926 West State Street, Hartford, W153027 (1-800-637-1453)
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687)
Broan-N uTone Canada, inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)
-19-

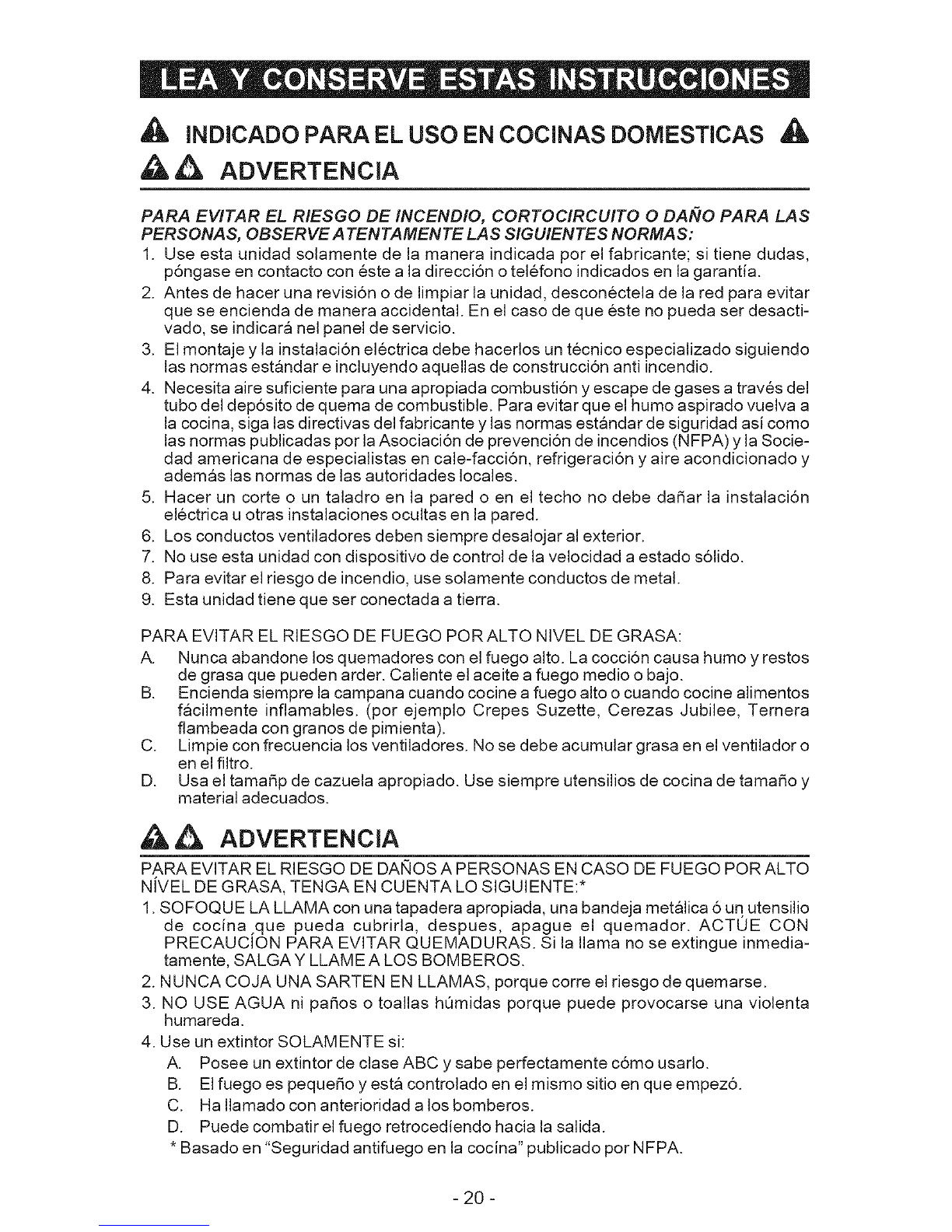

_, INDICADO PARA EL USO EN COClNAS DOMESTICAS
_, _ ADVERTENCIA
PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO 0 DAtVO PARA LAS
PERSONAS, OBSERVE A TENTAMENTE LAS SIGUIENTES NORMAS:
1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas,
p6ngase en contacto con este a la direcci6n o telefono indicados en la garantia.
2. Antes de hacer una revisi6n o de limpiar la unidad, desconectela de la red para evitar
que se encienda de manera accidental. En el caso de que este no pueda ser desacti-
vado, se indicara nel panel de servicio.
3. El montaje y la instalaci6n electrica debe hacerlos un tecnico especializado siguiendo
las normas estandar e incluyendo aquellas de construcci6n anti incendio.
4. Necesita aire suficiente para una apropiada combusti6n y escape de gases a traves del
tubo del dep6sito de quema de combustible. Para evitar que el humo aspirado vuelva a
la cocina, siga las directivas del fabricante y las normas estandar de siguridad asi como
las normas publicadas por la Asociaci6n de prevenci6n de incendios (NFPA) y la Socie-
dad americana de especialistas en cale-facci6n, refrigeraci6n y aire acondicionado y
ademas las normas de las autoridades locales.
5. Hacer un corte o un taladro en la pared o en el techo no debe daSar la instalaci6n
electrica u otras instalaciones ocultas en la pared.
6. Los conductos ventiladores deben siempre desalojar al exterior.
7. No use esta unidad con dispositivo de control de la velocidad a estado s61ido.
8. Para evitar el riesgo de incendio, use solamente conductos de metal.
9. Esta unidad tiene que ser conectada a tierra.
PARA EVITAR EL RIESGO DE FUEGO POR ALTO NIVEL DE GRASA:
A. Nunca abandone los quemadores con el fuego alto. La cocci6n causa humo y restos
de grasa que pueden arder. Caliente el aceite a fuego medio o bajo.
B. Encienda siempre la campana cuando cocine a fuego alto o cuando cocine alimentos
facilmente inflamables. (pot ejemplo Crepes Suzette, Cerezas Jubilee, Ternera
flambeada con granos de pimienta).
C. Limpie con frecuencia los ventiladores. No se debe acumular grasa en el ventilador o
en el filtro.
D. Usa el tamaSp de cazuela apropiado. Use siempre utensilios de cocina de tamado y
material adecuados.
_,_, ADVERTENCIA
PARA EVITAR EL RIESGO DE DAI_OS A PERSONAS EN CASO DE FUEGO POR ALTO
N{VEL DE GRASA, TENGA EN CUENTA LO SIGUIENTE:*
1. SOFOQUE LA LLAMA con una tapadera apropiada, una bandeja metalica 6un utensilio
de cocina,que pueda cubrirla, despues, apague el quemador. ACTOE CON
PRECAUCION PARA EVITAR QUEMADURAS. Si la llama no se extingue inmedia-
tamente, SALGA Y LLAME A LOS BOMBEROS.
2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el riesgo de quemarse.
3. NO USE AGUA ni paSos o toallas ht_midas porque puede provocarse una violenta
humareda.
4. Use un extintor SOLAMENTE si:
A. Posee un extintor de clase ABC y sabe perfectamente c6mo usarlo.
B. El fuego es peque5o y esta controlado en el mismo sitio en que empez6.
C. Ha Ilamado con anterioridad a los bomberos.
D. Puede combatir el fuego retrocediendo hacia la salida.
*Basado en "Seguridad antifuego en la cocina" publicado por NFPA.
-20 -
