Bronpi Madrid User manual

SERIE MADRID
INSTRUCCIONES DE USO
INSTRUCTION MANUAL
INSTRUÇÕES DE USO
MANUEL D’UTILISATION
INSTRUZIONI PER L´USO
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Estimado cliente:
ESP Queremos darle las gracias por haber elegido uno de nuestros
productos. El producto que usted ha adquirido, es algo de
gran valor, por ello le invitamos a leer detenidamente este
pequeño manual, para sacar el máximo partido al aparato.
Dear customer:
E G We would like to thank you for choosing one of our products.
The product you have just purchased is highly valuable and
this is why we kindly invite you to read carefully this brief
manual so as you can make the most of your equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos.
O produto adquirido é de grande valor, pelo que solicitamos a
leitura atenta deste manual, por modo a poder obter o
máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos
produits. Le produit que vous avez acquis est de grande
valeur; par conséquent, nous vous invitons à lire attentivement
ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti.
Il prodotto che lei ha acquistato è di grande valore; perciò, la
invitiamo a leggere attentamente questo picolo manuale al
fine di ottenere il massimo dal suo apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα
προϊόντα µας. Ησυσκευή που αποκτήσατε, διαθέτει µεγάλες
δυνατότητες, γι’αυτό σας καλούµε να διαβάσετε προσεχτικά
αυτό το µικρό εγχειρίδιο έτσι στε να µπορείτε να τις
αξιοποιήσετε στο έπακρο.

ADVERTE CIAS GE ERALES / GE ERAL WAR I GS /
ADVERTE CIAS GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTE ZE GE ERALI /
ΓΕΝΙΚΕΣ
ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las
reglamentaciones locales, incluidas las que hagan referencia a normas
nacionales o europeas.
uestra responsabilidad se limita al suministro del aparato. Su
instalación se debe realizar conforme a los procedimientos previstos
para este tipo de aparatos, según las prescripciones detalladas en
estas instrucciones y las reglas de la profesión. La responsabilidad del
conjunto de la instalación, recaerá sobre los instaladores o en su caso
sobre la empresa instaladora, en ambos casos deben ser cualificados y
de reconocido prestigio.
¡¡¡IMPORTA TE!!!: Este producto incluye un bote de spray en el
interior de la cámara de combustión u horno (en su caso), que debe
ser extraído antes de la puesta en funcionamiento del mismo.
E G The installation of the stove must be done according to the
local regulations, including those referred to the national or
European rules.
Our responsibility is limited to the supply of the equipment.
The installation must be done according to the foreseen
procedures for this type of equipments, following the
prescriptions detailed in these instructions, and the rules
established for this profession. The responsibility of the ensemble
of the installation will fall on the installation engineers or, if it
proceeds, on the company in charge of the installation;
however, in both cases they must be qualified and renowned
personnel.
IMPORTA T! This product includes a spray tin inside the
combustion chamber or oven (where applicable) that needs to
be removed before starting up the equipment.
POR A instalação da salamandra deve-se realizar segundo as
regulamentações locais, incluídas e de acordo com as normas
europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua
instalação deve-se realizar conforme os procedimentos previstos para
este tipo de produtos, segundo as prescrições detalhadas nas
instruções e regras de boa pratica. Os instaladores deverão ser
qualificados e trabalharão por conta de empresas adequadas que
assumam toda a responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da
câmara de combustão ou no forno (se houver) que devem ser
removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément
aux réglementations locales, y compris celles qui font

référence à des normes européennes ou nationals. Notre
responsabilité se limite à la fourniture d’appareil. Leur
installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les
prescriptions détaillées dans ces instructions et les
règles de la profession. Les installateurs seront qualifies
et travailleront au compte des enterprises adéquates, qui
assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la
chambre de combustion ou un four (dans ce casle cas
échéant), qui doit être prélevé avant la mise en oeuvre du
même.
IT
La installazione della stufa si deve effetuare secondo le norme
locali e nazionali, inclusi tutti quelli che fanno riferimento alle
norme nazionali ed europee.
¡IMPORTA TE!: Questo prodotto ha uno spray all’interno della
camera di combustione o forno (ove sia applicabile), che deve
essere estratto prima del funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους
τοπικούς κανονισµούς, συµπεριλαµβανοµένους τους εθνικούς
ήευρωπαϊκούς κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις - πό
προϋπόθεση- διαδικασίες για α τού το είδο ς σ σκε ές,
µε τις λεπτοµερείς απαιτήσεις πο αναφέρονται στις
οδηγίες χρήσης και σύµφωνα µε το ς επαγγελµατικούς
κανόνες. Οι τεχνικοί εγκατάστασης θα πρέπει να είναι
ειδικε µένοι και να σ νεργάζονται µε εταιρείες, πο θα
µπορούν να αναλάβο ν την πλήρη ε θύνη για ολόκληρη
την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Α τό το προϊόν περιέχει ένα µπο κάλι
σπρέι στο εσωτερικό το θαλάµο καύσης (στη δική σας
περίπτωση), το οποίο πρέπει να αφαιρεθεί πριν την έναρξη
της λειτο ργίας το .

1. REGULACIO ES / REGULATIO S /
REGULAÇÕES /
REGULATIONS /
REGOLAZIO I / ΡΥΘΜΙΣΕΙΣ.
ESP Para una perfecta regulación de la combustión, el modelo
tiene varios tipos de regulaciones y entradas de aire. El
funcionamiento es el que sigue:
E G To get a perfect combustion regulation, this model presents
different types of regulations and air inlets. The working
process is as follow:
POR O modelo apresenta várias entradas de ar à câmara. Algumas
destas regulações encontram-se ocultas pela tampa inferior. O
seu funcionamento é o seguinte:
FR Pour une combustion optimale, le modèle comprend
différentes entrées d’air au foyer.Le fonctionnement est le
Suivant
IT Per una perfetta regolazione della combustione, questo
modello ha diversi tipi di regolazioni de prese d’aria. Il
funzionamento é come segue:
GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διάφορα
ρυθµιστικά.. Ηλειτουργία τους περιγράφεται παρακάτω
1.1 REGULACIO DE AIRE PRIMARIO / PRIMARY AIR
REGULATIO / REGULAÇÃO DO AR PRIMARIO /
REGULATION DE L’AIR PRIMAIRE / REGOLAZIO E
D’ARIA PRIMARIA / ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ ΑΕΡΑ.
1.1.1 Modelo Madrid y Madrid Rustico:

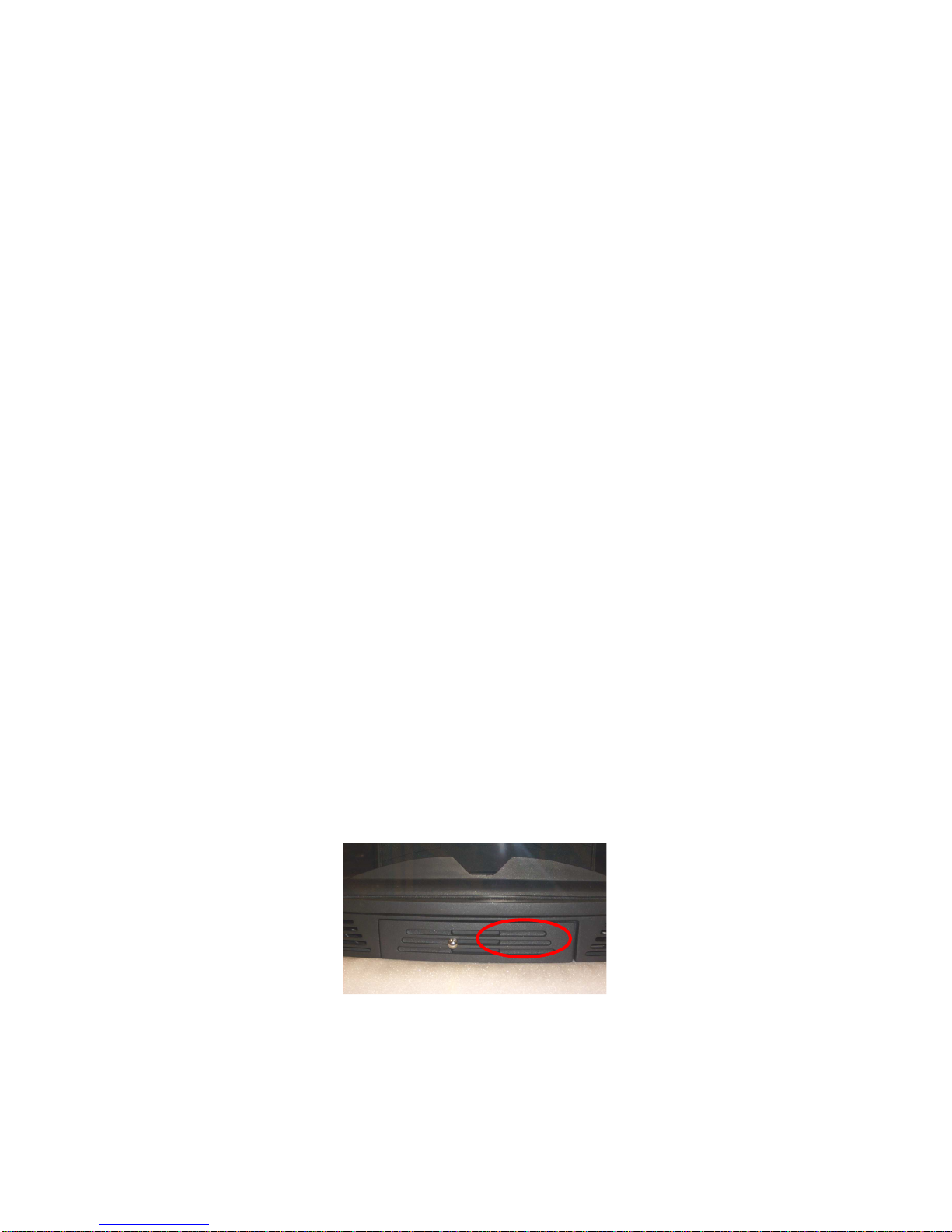

ESP Situada en el frontal del cajón cenicero, regula el paso del aire
a través del cajón de la ceniza y la rejilla en dirección al
combustible. El aire primario es necesario para el proceso de
combustión.
El cajón de la ceniza se tiene que vaciar con regularidad, para
que la ceniza no pueda dificultar la entrada de aire primario
para la combustión. A través del aire primario también se
mantiene vivo el fuego.
E G It is situated in the front part of the ash pan and it allows
regulating the air inlet through the ash pan and the grate
towards the fuel. The primary air is necessary for the
combustion process. To open or close the air inlet we need to
spin the knob.
The ash pan needs to be emptied regularly so as to the ash
cannot make difficult the primary air inlet for the combustion.
The primary air keeps the fire alive.

POR Situa-se na parte inferior da porta, que regula a passagem do
ar através da gaveta de cinzas e da grelha de cinzas até ao
combustível. O ar primário é necessário para o processo da
combustão. Através do ar primário também se mantém vivo o
fogo.
FR Située dans la partie inférieure de la poêle, régit le passage
d’air à travers le tiroir de la soude et la grille en direction du
combustible. L’air primaire est nécessaire pour le processus
de combustion. Pour ouvrir ou fermer l’entrée nous devons
nous tourner le pommeau.
Le tiroir de cendres doit être vidée régulièrement, pour que la
cendre ne puisse pas compliquer l’entrée d’air primaire pour la
combustion. À travers de l’air primaire aussi le feu se
maintient vivant.
IT Situato giusto nel frontale del cassetto porta-cenere, ci
permette di regolare il passo dell’aria attraverso il cassetto
porta-cenere e la griglia in direzione al combustibile. L’aria
primaria è necessaria per il processo della combustione.Per
aprire o chiudere la presa d’aria dobbiamo girare il pomolo.
Il cassetto porta-cenere si deve svuotare con regolarità per
evitare che il cenere non difficulti la presa d’aria primaria per la
combustione. Attraverso l’aria primaria si mantiene il fuoco
vivo.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή
εισαγωγής του αέρα µέσω του συρταριού της στάχτης και της
σχάρας προς την κατεύθυνση της καύσιµης ύλης .Οπρωτεύων αέρας
είναι χρήσιµος για την έναρξη αλλά και για την διαδικασία της
καύσης.
Το συρτάρι του σταχτοδοχείου θα πρέπει να αδειάζετε ταχτικά, στε
ηστάχτη να µην µπορεί να δυσκολέψει την είσοδο του πρωτεύοντα
αέρα που χρειάζεται για την καύση. Μέσω του πρωτεύοντα αέρα
επίσης διατηρείται ζωντανή ηφωτιά.

1.1.2 Modelo Madrid Vision:
ESP Situada en la parte inferior, justo debajo de la puerta, nos
permite la regulación de la entrada de oxígeno a la cámara de
combustión.
El cajón de la ceniza está situado bajo la rejilla de fundición y
para extraerlo se debe retirar previamente la misma. El cajón
debe vaciarse con regularidad para que la ceniza no pueda
dificultar la entrada de aire primario en la cámara de
combustión.
Durante la combustión de leña, el ajuste de aire primario debe
apenas abrirse, puesto que, de lo contrario, la leña arde
rápidamente y el aparato puede sobrecalentarse.
E G It is placed in the lower part, just underneath the door, and it
allows us to regulate the combustion chamber oxygen inlet.
The ash pan is placed beneath the cast-iron grate and to
remove it we previously need to move the cast-iron grate
away. The ash pan needs to be emptied regularly so as to the
ash cannot make difficult the primary air inlet into the
combustion chamber.
During the wood combustion, the primary air device should
be barely open; otherwise, the wood will burn very fast and
the equipment can get overheated.
POR Situa-se na parte inferior da porta, que permite a regulação da
entrada de oxigénio à câmara de combustão. O depósito de
cinzas, está situada por debaixo da grelha de fundição. Para
remover, deve-se retirar a grelha. Este depósito deve-se limpar
com regularidade, pois permite a passagem de ar primário à
câmara de combustão.
Durante a combustão da lenha, o ajuste do ar primário deve-
se abrir apenas com o essencial. Caso contrário, a lenha arderá
rapidamente e o equipamento poderá sobre aquecer-se.
FR Située dans la partie inférieure, joute au-dessous de la
porte,elle nous permet la régulation de l'entrée de l'oxygène à
la chambre à combustion.
La tiroir à cendre est située sous le grille en fonte et pour
l'extraire, celle-ci doit se retirer au préalable. La caisse doit
être vidée par régularité pour que la cendre ne puisse pas
compliquer l'entrée d'air primaire dans la chambre à
combustion.
Pendant la combustion de bois de chauffage, l'ajustement
d'air primaire doit être à peine ouvert, puisque, dans le cas
contraire, le bois de chauffage brûle rapidement et l'appareil
peut être surchauffer.
.

IT Situata nella parte inferiore, giusto sotto la porta, ci permette la
regolazione dell’entrata di ossigeno alla camera di
combustione.
Il cassetto porta-cenere è situato sotto la griglia in ghisa e per
toglierlo questa deve ritirarsi previamente. Il cassetto porta-
cenere si deve svuotare con regolarità affinché la cenere non
difficulti la presa d’aria primaria per la combustione.
Durante la combustione di legno, il dispositivo d’aria primaria
deve appena essere aperto, altrimenti, il legno si brucia molto
velocemente e l’apparecchio può surriscaldarsi.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή
εισαγωγής του αέρα µέσω του συρταριού της στάχτης και της
σχάρας προς την κατεύθυνση της καύσιµης ύλης .Οπρωτεύων αέρας
είναι χρήσιµος για την έναρξη αλλά και για την διαδικασία της
καύσης.
Το συρτάρι του σταχτοδοχείου θα πρέπει να αδειάζετε ταχτικά, στε
ηστάχτη να µην µπορεί να δυσκολέψει την είσοδο του πρωτεύοντα
αέρα που χρειάζεται για την καύση. Μέσω του πρωτεύοντα αέρα
επίσης διατηρείται ζωντανή ηφωτιά.
1.2 E TRADA DE AIRE SECU DARIO / SECO DARY AIR
I LET / E TRADA DE ARE SECU DARIO / ENTREE DE
L’AIR SECONDAIRE / PRESA D’ARIA SECO DARIA /
ΕΙΣΑΓΩΓΗ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ.

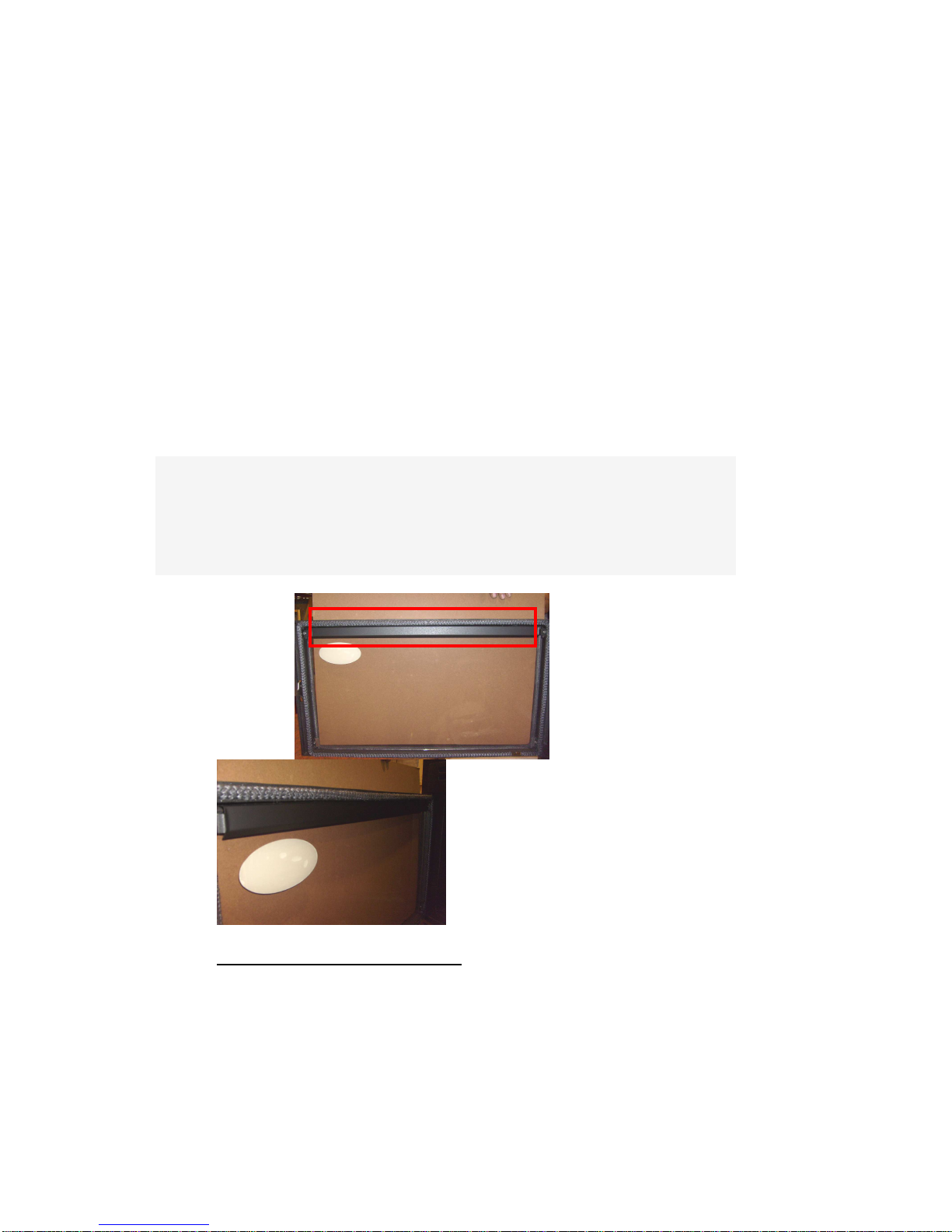

1.2.1 Modelo Madrid y Madrid Rustico:
ESP Situada en la parte superior del interior de la puerta entre ésta
y el cristal. Favorece que el carbono incombusto pueda sufrir
una postcombustión, aumentando el rendimiento y
asegurando la limpieza del cristal.

E G Placed on the top of the door. It helps the unburned carbon to
have a post-combustion, increasing the performance and
assuring the cleaning of the glass.
POR Situada na parte superior, por cima da porta. Esta entrada de
ar, permite que o carbono incombustível possa sofrer uma
post – combustão, aumentando o rendimento e assegurando
a limpeza do vidro.
FR Située au dessus de la porte. Elle favorise la postcombustion
du carbone non embrasé, augmentant le rendement et
assurant la propreté relative de la vitre.
IT Situata nella parte superiore della porta. Favorisce che il
carbonio incombusto abbia una post-combustione,
aumentando il rendimento e assicurando la pulizia del vetro.
GR Βρίσκεται στην πάνω εσωτερική πλευρά της πόρτας µεταξύ
αυτού και του γυαλιού.Χρησιµεύει στην µετάκαυση των
καυσαερίων που ενδεχοµένως να περιέχουν άκαυστη ύλη,
αυξάνοντας την αποτελεσµατικότητα και την απόδοση και
διασφαλίζοντας την καθαριότητα του τζαµιού.
1.2.2 Modelo Madrid Vision:
ESP Situada en la parte superior de la puerta. Favorece que el
carbono incombusto pueda sufrir una postcombustión,
aumentando el rendimiento y asegurando la limpieza del
cristal.

E G Placed on the top of the door. It helps the unburned carbon to
have a post-combustion, increasing the performance and
assuring the cleaning of the glass.
POR Situada na parte superior, por cima da porta. Esta entrada de
ar, permite que o carbono incombustível possa sofrer uma
post – combustão, aumentando o rendimento e assegurando
a limpeza do vidro.
FR Tirette située au dessus de la porte. Elle favorise la
postcombustion du carbone non embrasé, augmentant le
rendement et assurant la propreté relative de la vitre.
IT Situata nella parte superiore della porta. Favorisce che il
carbonio incombusto abbia una post-combustione,
aumentando il rendimento e assicurando la pulizia del vetro.
GR Βρίσκεται στην πάνω εσωτερική πλευρά της πόρτας µεταξύ
αυτού και του γυαλιού.Χρησιµεύει στην µετάκαυση των
καυσαερίων που ενδεχοµένως να περιέχουν άκαυστη ύλη,
αυξάνοντας την αποτελεσµατικότητα και την απόδοση και
διασφαλίζοντας την καθαριότητα του τζαµιού.

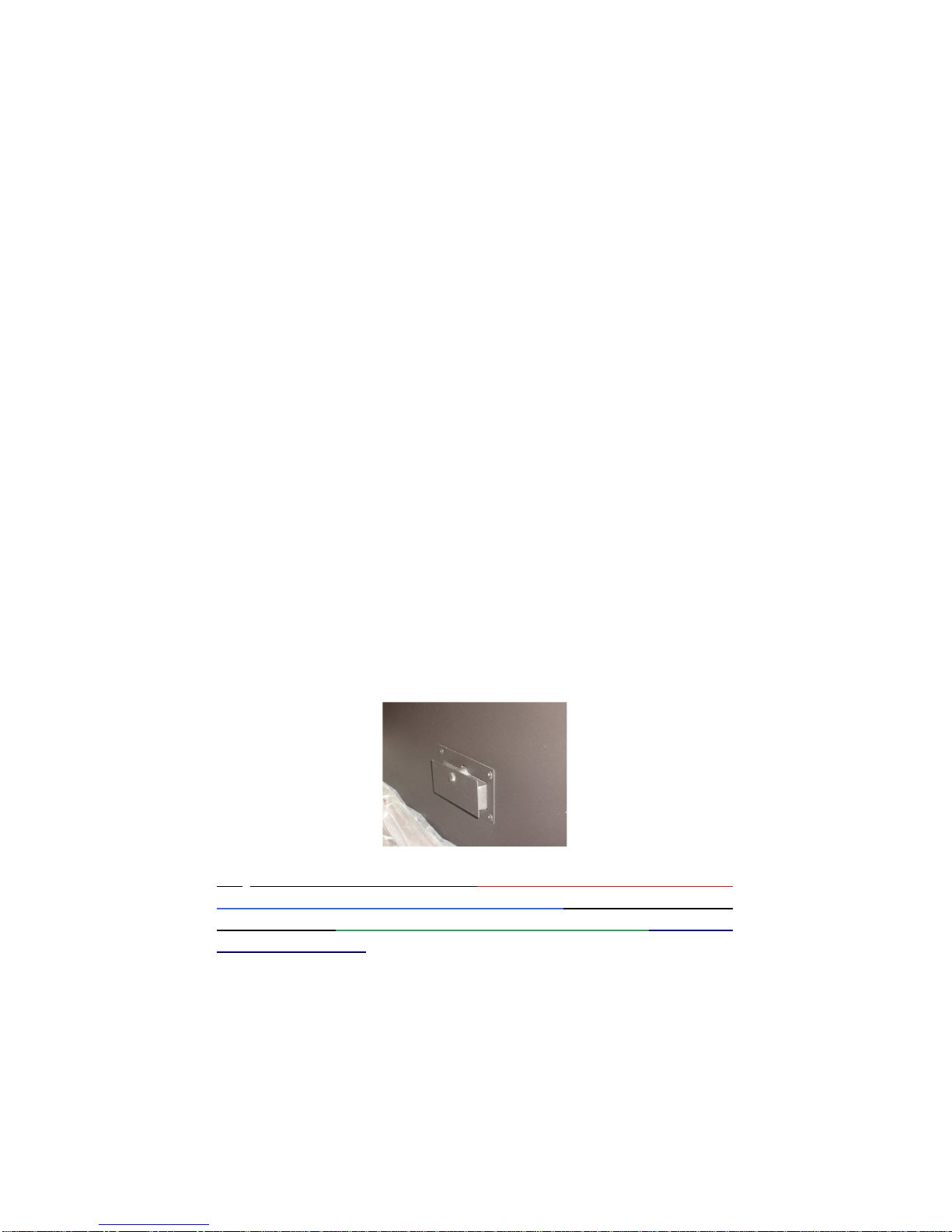

1.3 REGULACIO DOBLE COMBUSTIO / DOUBLE
COMBUSTIO REGULATIO / REGULAÇÃO DUPLA
COMBUSTÃO / RÉGULATION DOUBLE COMBUSTION /
REGOLAZIONE DOPPIA COMBUSTIONE/ ΡΥΘΜΙΣΗ
∆ΙΠΛΗΣ ΚΑΥΣΗΣ:

ESP Situada en la parte trasera inferior, regula la entrada de aire
destinado a la doble combustión. Su función es aumentar el
rendimiento del equipo y disminuir las emisiones
contaminantes. Se recomienda no bloquear dicha entrada.
E G Placed in the lower rear part, it regulates the air inlet intended
for the double combustion. Its function is to increase the
performance of the equipment and to decrease the pollutant
emissions. It is advisable not to block that inlet.
POR Regula a entrada de ar destinado à dupla combustão.
FR Située dans la partie postérieure inférieure, il règle l'entrée
d'air destiné à la double combustion. Sa fonction est
d'augmenter le rendement de l'équipe et de diminuer les
émissions polluantes. La dite entrée recommande de ne pas
être bloquée.
IT Situata nella parte posteriore inferiore, regola la presa d’aria
intessa per la doppia combustione. La sua funzione è quella di
aumentare il rendimento dell’apparecchio e ridurre le
emissioni inquinanti. Si consiglia di non bloccare questa
entrata.
.
GR Pυθµίζει την είσοδο του αέρα που είναι προορισµένο για
διπλή καύση.Συνιστάται οτι κατα τη διάρκεια της καύσης
αυτή ηρύθµιση να παραµένει κλειστή και όταν
ταθεροποιηθεί ηφωτιά τότε προχωράµε στο άνοιγµά της.
1.4 VALVULA CORTA TIRO / DRAUGHT-DIVERTER VALVE /
REGULAÇÃO DO REGISTO DE FUMOS / SOUPAPE COUPE-
TIRAGE / VALVOLA TAGLIATIRAGGIO / ΒΑΛΒΙ∆Α
∆ΙΑΚΟΠΗΣ ΑΕΡΑ.
ESP Los inserts están provistos de una válvula de humos regulable,
de apertura automática, que permite regular el tiro de manera
ideal.
Mediante el tornillo que encontramos en la parte central-
superior del frontal cuando abrimos la puerta , es posible

posicionar correctamente la válvula de humos (giro a la
derecha = abre valvula // giro a izquierdas = cerrar valvula).
Cuando se abra la puerta, independientemente de su
posición, la válvula de humos automáticamente se abrirá,
evitando asi la expulsión de humos al exterior.
E G The inserts are supplied with an adjustable draught-diverter
valve, with automatic opening, which allows regulating
perfectly the draw. Through the bolt located in the upper-
central part of the front when we open the door, it is possible
to correctly place the valve (spin to the right=open the valve //
spin to the left=close the valve.) When we open the door,
regardless of its position, the valve will automatically open in
order to avoid the smoke leaving to the outside.
POR Os inseriveis estão providos de um registo de fumos regulável,
de abertura automática, que permite regular a tiragem de
fumos ideal.
Mediante, o parafuso que encontramos na parte central
superior do frontal, quando abrimos a porta, é possível
posicionar correctamente o registo de fumos (girando à direita
= abre o registo // girando à esquerda = fecha o registo).
Quando se abre a porta, independentemente da sua posição,
o registo de fumos automaticamente se abrirá, evitando a
expulsão de fumos ao exterior.
FR Les inserts sont pourvus d'une soupape coupe-tirage réglable,
d'ouverture automatique, qui permet de régler le coup
parfaitement.
Au moyen de la vis que nous trouvons dans la partie centrale -
supérieure du fronteau quand nous ouvrons la porte, il est
possible de correctement positionner la soupape (tour à la
droite = ouvre la soupape // à la gauche = ferme lasoupape).
Quand la porte sera ouverte, indépendamment de sa position,
la soupape sera automatiquement ouverte, en évitant ainsi
l'expulsion de les fumées à l'extérieur.
IT Gli inserti sono provvisti di una valvola tagliatiraggio
regolabile, di apertura automatica, che ci permette di regolare
il tiraggio perfettamente.
Tramite la vite che ne troviamo nella parte centrale-superiore
del frontale quando apriamo la porta, è possibile situare
correttamente la valvola (giro a destra=apre valvola // giro a
sinistra=chiude valvola). Quando si apra la porta,
indipendentemente della sua posizione, la valvola si aprirà
automaticamente, evitando così la fuoriuscita dei fumi
all’esterno.

GR Τα inserts έχουν µια ρυθµιζόµενη βαλβίδα καπνού, αυτόµατου
ανοίγµατος, που επιτρέπει την ρύθµιση την είσοδο του αέρα µε έναν
τρόπο ιδανικό.
Μέσω της βίδας που βρίσκουµε στο κέντρο- στο πάνω µέρος της
µετ πης όταν ανοίγουµε την πόρτα, µπορούµε να τοποθετήσουµε
σωστά την βαλβίδα καπνού (γύρισµα προς τα δεξιά = άνοιγµα
βαλβίδας // γύρισµα αριστερά = κλείσιµο βαλβίδας ). Οταν ανοίξει
ηπόρτα, ανεξάρτητα απο την θέση της, ηβαλβίδα καπνού θα
ανοίξει αυτόµατα, αποφεύγοντας έτσι την εκτόξευση του καπνού
στο εξωτερικό.
2 COLOCACIO / SUSTITUCIO DE ELEME TOS /
ARRANGEMENT AND ELEMENTS
REPLACEMENT /
COLOCAÇÃO / SUBSTITUIÇÃO
DOS ELEME TOS /
REMPLACEMENT DES
ELEMENTS / COLLOCAZIONE /SOSTITUZIONE
DEGLI ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ
ΕΞΑΡΤΗΜΑΤΩΝ
2.1 DEFLECTOR.
ESP La ausencia del deflector causa una fuerte depresión con una
combustión demasiado rápida, excesivo consumo de leña y
consecuente sobrecalentamiento del aparato.

ormalmente el deflector ya va instalado desde fábrica, mas
para su colocación procederemos como sigue:
- Quitar el salvatroncos.
- Empujar el deflector hasta salvar los apoyos traseros.
- Girar hacia atrás y apoyar en el plano de fuego.
- Girar hasta hacer coincidir con la diagonal de la boca
y extraer.
- Cuidado, el deflector es un pieza pesada.
2.1 DEFLECTOR.
E G The absence of a deflector causes a big depression with a very
fast combustion, excessive wood consumption, and the
subsequent overheating of the equipment. It normally comes
installed from the factory and to install it we need to proceed
as follow:
- Take away save-logs.
- Push the deflector Hill bottom supports.
- Turn back and support on the plane of fire.
- Turn Hill it coincides with the diagonal of the mouth and
extract.
- Be careful, the deflector is heavy.
2.1 DEFLECTOR
POR A ausência do deflector causa uma forte depressão com uma
combustão demasiado rápida, um excessivo consumo de
lenha e um consequente sobreaquecimento do equipamento.
ormalmente o deflector vem instalado desde fábrica. o
entanto, para a sua colocação procederemos como as
imagens indicam.
- Retirar o para lenhos
- Empurrar o deflector até sair dos apoios traseiros
- Rodar atrás e apoiar na base do fogo
- Rodar até coincidir com a diagonal da boca e
extrair.
- Cuidado, o deflector é uma peça pesada.
2.1. DEFLECTEUR
FR L'absence du déflecteur provoque une forte dépression
accompagnée d’une combustion trop rapide, une
consommation excessive de bois et par conséquent une
surchauffe de l’appareil. Il vient normalement installé de la
fabrique. Pour l’installer, proceder comme suit:
- Enlever la barre de maintien des bûches
- Pousser le déflecteur pour le placer au-dessus des
appuis latéraux
- Le tourner vers l’arrière et l’appuyer sur le plan de
feu

- Le tourner à la diagonale et le retirer
- Attention le déflecteur est lourd.
2.1 DEFLETTORE
IT L’assenza di deflettore causa una forte depressione con una
combustione troppo veloce, eccessivo consumo di legno e il
successivo surriscaldamento dell’apparecchio. ormalmente
viene installato di fabbrica, ma per la sua collocazione,
procederemo come segue:
- Rimuovere il salvatroncos.
- Spinta il deflettore fino salvare indietro bretelle.
- Girare indietro e essere nell piano di fuoco.
- Girare fino a coincidere con la diagonale della bocca e
estratto.
- Attenzione, el deflettore è una parte pesante.
2.1 ΕΚΤΡΟΠΕΑΣ
GR Ηέλλειψη του εκτροπέα προκαλεί µια δυνατή πτ ση πίεσης µε
αρκετά γρήγορη καύση, υπερβολική κατανάλωση καυσόξυλων και
βέβαια υπερθέρµανση της συσκευής.
Κανονικά οεκτροπέας είναι εγκατεστηµένος απο το εργοστάσιο,
περισσότερα για την εξαγωγή του θα δούµε πιο κάτω
2.2 ASAS DE TRANSPORTE / TRANSPORT HANDLES / ASAS DE
TRA SPORTE/ POIG ÉES DE TRA SPORT/ MANIGLIE DI
TRASPORTO.

ESP En el interior del cajón cenicero, encontramos dos asas, que
nos permiten transportar el modelo con más facilidad.
Para acoplar las mismas seguiremos los siguientes pasos.
E G Inside the ash pan there are two handles that help to
transport the device more easily.
In order to couple them, please, complete the following steps.
POR o interior da gaveta de cinzas, encontramos duas asas, que
permitem transportar o modelo com mais facilidade.
Para acoplar as mesmas seguiremos os seguintes passos.
FR A l’intérieur du tiroir à cendres se trouvent deux poignées pour
faciliter le transport de l’appareil.
IT All’interno del cassetto porta-cenere ci sono due maniglie che
aiutano a trasportare l’apparato più facilmente.
Per agganciare le maniglie, completare i seguenti passaggi.

2.3 CO EXIO DE LA VE TILACIO -SISTEMA ELÉCTRICO /
AIR CIRCULATIO CO ECTIO – POWER SYSTEM /
SISTEMA ELÉCTRICO – VE TILAÇÃO FORÇADO / LIAISO
DE LA VE TILATIO -SYSTÈME ÉLECTRIQUE /
CONNESIONE DELLA VENTILAZIONE- SISTEMA ELETTRICO/
ΣΥΝ∆ΕΣΗ ΤΟΥ ΕΞΑΕΡΙΣΜΟΥ- ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ
ESP uestros inserts están provistos de ventiladores axiales
adecuados para mejorar la distribución del calor a través de la
ventilación del ambiente de instalación o bien del ambiente
adyacente.
El encendido y la regulación de la ventilación, se realiza
mediante el interruptor de tres posiciones situado en la parte
inferior derecha. Estas tres posiciones tienen la siguiente
función:
-Posición 0: Los ventiladores permanecerán apagados, siempre
y cuando no haya combustión en el interior del hogar ya que
el insert está provisto de un termostato que manda la puesta
en marcha de los ventiladores cuando el aparato está
adecuadamente calentado y los detiene cuando está
parcialmente frío.
-Posición 1: Los ventiladores funcionan continuamente a
velocidad lenta.
-Posición 2: Los ventiladores funcionan continuamente a
velocidad rápida.
E G Our inserts are supplied with suitable axial fans to improve the
heat distribution through the installation environment
ventilation or the adjacent one.
To turn on or regulate the air circulation, please use the three
position switch placed in the lower right side. These three
positions have the following functions:
- Position 0: The fans will be off provided that there is
no combustion inside the fireplace as the insert is
provided with a thermostat whose purpose is to start
up the fans once the equipment is properly heated
up; it also stops them whenever the equipment is
partially cold.
- Position 1: The fans work continuously at slow speed.
- Position 2: The fans work continuously at high speed.
POR Os nossos inseríveis estão providos de ventiladores axiais
adequados para melhorar a distribuição do calor através da
ventilação ambiente ou do ambiente adjacente.

O acendimento e regulação da ventilação, realiza-se mediante
o interruptor de três posições situado na parte inferior direita.
As três posições têm a seguinte função:
- Posição 0: Posição de apagado / função automática. Os
ventiladores permanecerão apagados, sempre e quando não
haja combustão no interior do equipamento. O inserível está
provido de um termóstato (TM) que liga automaticamente os
ventiladores quando o equipamento está adequadamente
quente e para os ventiladores quando está parcialmente frio.
- Posição 1: Os ventiladores funcionam continuamente na
velocidade lenta.
- Posição 2: Os ventiladores funcionam continuamente na
velocidade rápida.
FR Nos inserts sont pourvus des ventilateurs axiaux appropriés
pour améliorer la distribution de la chaleur à travers de
l'aération de l'atmosphère d'installation ou bien de
l'atmosphère adjacente.
L'allumage et la régulation de l'aération, il est réalisé au
moyen de l'interrupteur de trois positions situé dans la partie
inférieure droite. Ces trois positions ont la fonction suivante:
- Position 0: Les ventilateurs resteront éteints, chaque fois
qu'il n'y a pas de combustion à l'intérieur du foyer puisque
l'insert est pourvu d'un thermostat qui ordonne la mise en
place des ventilateurs quand l'appareil est adéquatement
chauffé, et il les arrête quand il est partiellement froid.
- Position 1: Les ventilateurs fonctionnent
continuellement à une vitesse lente.
- Position 2: Les ventilateurs fonctionnent continuellement
à une vitesse rapide.
IT I nostri inserti sono forniti con ventole assiali adeguati per
migliorare la distribuzione del calore attraverso la ventilazione
dell’ambiente dell’installazione o del ambiente adiacente.
L’avvio e la regolazione della ventilazione vengono eseguite
tramite l’interruttore di tre posizioni situato nella parte inferiore
a destra. Queste tre posizioni hanno le seguenti fonzioni:
- Posizione 0: Le ventole rimarranno spente sempre e
quando non ci sia combustione all’interno del focolare
poiché che l’insert è provvisto di un termostato che
comanda l’avviamento delle ventole quando
l’apparecchio è adeguatamente riscaldato e li ferma
quando è parzialmente freddo.
- Posizione 1: Le ventole funzionano continuamente a
velocità lenta.
- Posizione 2: Le ventole funzionano continuamente a
velocità rapida.

GR Τα δικά µας inserts παρέχουν αξονικούς ανεµιστήρες κατάλληλους
για να βελτι σουν τη θερµοκρασία µέσω του εξαερισµού του
περιβάλλοντος της εγκατάστασης ήκαλύτερα θερµοκρασία
περιβάλλοντος.
Ηενεργοποίηση και ηρύθµιση του εξαερισµού, πραγµτοποιείται µε
τον διακόπτη των τρι ν θέσεων τοποθετηµένο στο κάτω µέρος
δεξιά.Αυτές οι τρείς θέσεις έχουν την εξής λειτουργία:
- Θέση 0 : Οι ανεµιστήρες παραµένουν κλειστοί,
όταν δεν υπάρχει καύση στο εσωτερικό της οικίας
αφού
- το ιnsert έχει έναν θερµοστάτη (TM) που ορίζει την
έναρξη των ανεµιστήρων οταν ησυσκευή είναι
επαρκ ς ζεστή και σταµατά όταν είναι σχεδόν κρύο.
- Θέση 1: Οι ανεµιστήρες λειτουργούν συνέχεια µε
αργή ταχύτητα.
- Θέση 2 : Οι ανεµιστήρες λειτουργούν συνέχεια µε
γρήγορη ταχύτητα.
CO EXIÓ :
ESP Del casset, por su parte lateral derecha encontramos el
conductor que se conecta a red. Es aconsejable no cortar el
mismo en su longitud, ya que este tramo es de utilidad a la
hora de sustituir componentes eléctricos del interior.
Es indispensable la correcta conexión a la instalación de
puesta a tierra.
De la instalación del aparato deberá ocuparse personal
cualificado y habilitado, conforme a las normas vigentes
CO ECTIO :
E G In the right side part of the casset we will find the conductor
which connects to the network. It is advisable not to cut it in
all its length since this section is useful when replacing
electrical components in the inside. It is essential to connect it
properly to the grounding. The installation must be done by
qualified and trained personnel according to the current rules.
CO EXÃO:

POR a cassete, na parte lateral direita encontramos um cabo que
se liga à rede eléctrica. É aconselhável não cortar o mesmo na
sua longitude, uma vez que na la hora de substituir os
componentes eléctricos do interior será necessário essa folga.
É indispensável a correcta conexão da ligação à terra.
Da instalação do equipamento, deverá ocupar-se pessoal
qualificado e habilitado, conforme as normas vigentes.
CONEXION:
FR Dans le partie latérale droite du casset nous trouvons le
conducteur qui est connecté au réseau. Il est conseillé de ne
pas le couper dans sa longueur, puisque celui-ci il est d’une
utilité à l’heure de remplacer des composants électriques de
l’interieur. Il est indispensable de correctement le connecter à
l’installation de mise à terre. De l’installation de l’appareil se
devra s’occuper un personnel qualifié et formé conforme aux
normes en vigueur.
CO ESSIO E:
IT ella parte laterale a destra del casset troviamo il conduttore
che si collega alla rete. Si consiglia di non tagliarlo in tutta la
sua lunghezza, poichè questo pezzo è di utilità nel momento
di sostituire componenti elettrici dell’interno. È indispensabile
collegarlo correttamente all’installazione della presa di terra.
L’installazione dell’apparecchio deve essere eseguita da parte
di personale qualificato e addestrato secondo le regole
correnti.
ΣΥΝ∆ΕΣΗ
GR Στη δεξιά πλευρά της κασέτας, συναντάµε τον αγωγό που συνδέεται
στο ρεύµα.Σας συµβουλεύουµε να µην κόψετε το µήκος του
αγωγού, αφού αυτό το κοµµάτι είναι χρήσιµο την στιγµή της
αντικατάστασης ηλεκτρικ ν εξαρτηµάτων στο εσωτερικό.
Είναι απαραίτητη ησωστή σύνδεση στην εγκατάσταση της γείωσης.
Ηεγκατάσταση του µηχανήµατος θα πρέπει να γίνει απο
ειδικευµένο και εξουσιοδοτηµένο προσωπικό σύµφωνα µε τους
ισχύοντες κανονισµούς.
