FAX-8070P
MFC-9070
GEBRUIKERSHANDLEIDING

I
DIT TOESTEL IS ONTWORPEN VOOR GEBRUIK MET EEN DUBBELDRAADS ANALOOG
PSTN-SNOER, VOORZIEN EEN PASSENDE CONNECTOR.
INFORMATIE OVER GOEDKEURING
Brother wijst erop dat dit product mogelijk niet goed functioneert in een ander land dan dat waarin
het oorspronkelijk werd aangekocht, en biedt geen garantie indien dit product wordt gebruikt op
openbare telecommunicatielijnen in een ander land.

II

III

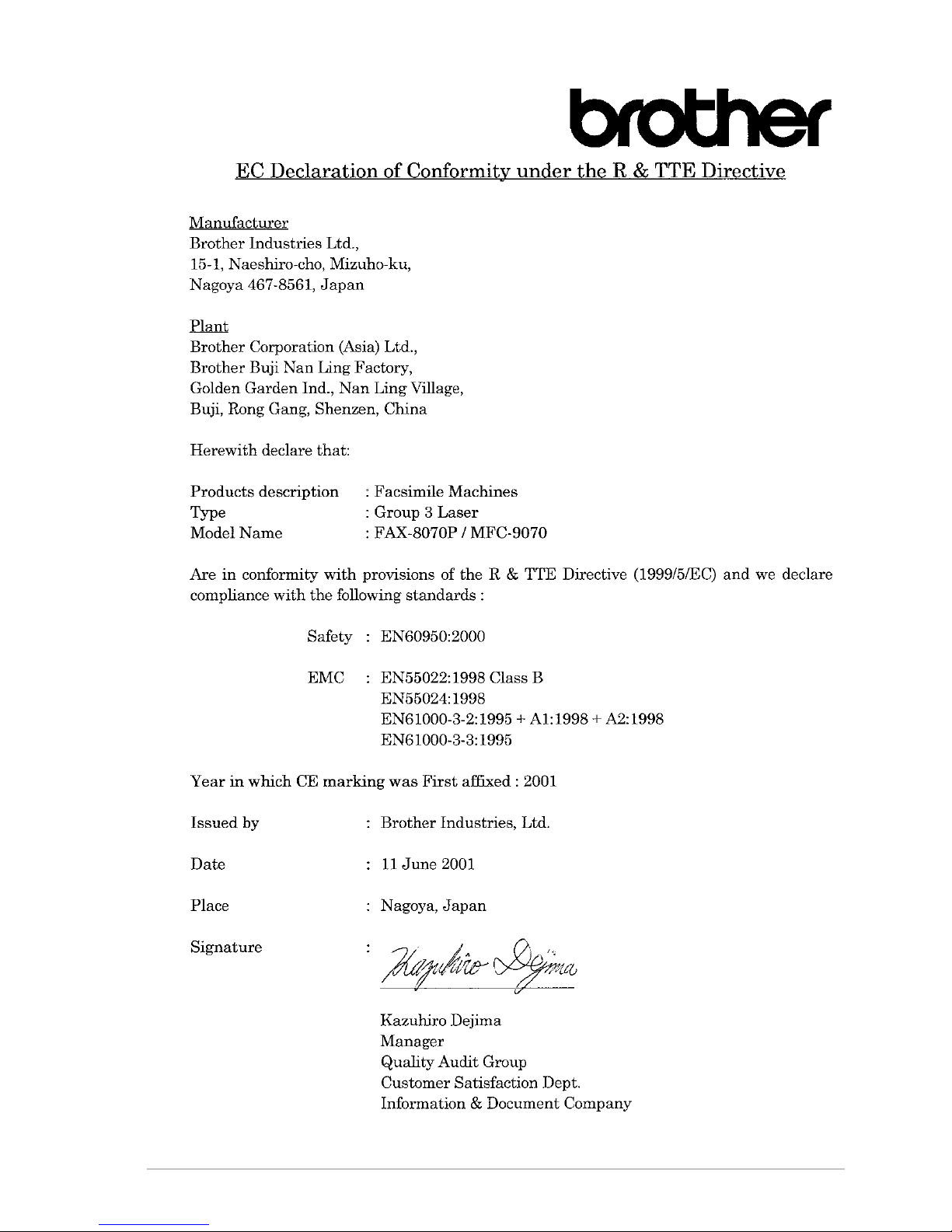

EC Conformiteitsverklaring onder de richtlijn R & TTE
Producent
Brother Industries Ltd.,
15-1, Naeshiro-cho, Mizuho-ku,
Nagoya 467-8561, Japan
Fabriek
Brother Corporation (Asia) Ltd.,
Brother Buji Nan Ling Factory,
Golden Garden Ind., Nan Ling Village,
Buji, Rong Gang, Shenzen, China
Verklaren hierbij dat:
Voldoen aan de bepalingen in richtlijn R & TTE (1999/5/EC) en verder voldoen aan de volgende
normen:
Jaar waarin CE-certificatie voor het eerst werd toegekend : 2001
Omschrijving van producten : Facsimilemachines
Type : Groep 3 Laser
Modelnaam : FAX-8070P / MFC-9070
Veiligheid : EN60950:2000
Elektromagn
etische
straling
: EN55022:1998 Klasse B
EN55024:1998
EN61000-3-2:1995 + A1:1998 + A2:1998
EN61000-3-3:1995
Uitgegeven door : Brother Industries, Ltd.
Datum : 1 juni 2001
Plaats : Nagoya, Japan

IV
Over deze handleiding
Gefeliciteerd met de aanschaf van een FAX of Multi-Function Center (MFC) van Brother.
Dit apparaat is zo ontwikkeld, dat het eenvoudig te bedienen is. Op het LCD-scherm verschijnen
prompts die u helpen bij het instellen en gebruiken van de diverse functies. Neemt u echter een paar
minuten de tijd om deze handleiding te lezen, zodat u optimaal gebruik kunt maken van alle functies
van het apparaat.
Informatie opzoeken
De titels van alle hoofdstukken en subhoofdstukken staan in de inhoudsopgave. Informatie over
specifieke kenmerken of functies kan worden opgezocht in de index achter in deze handleiding. In
deze handleiding zult u verder nog symbolen tegenkomen die u attenderen op belangrijke informatie,
verwijzingen en waarschuwingen. Hier en daar zijn ook LCD-schermen afgebeeld, zodat duidelijk
wordt geïllustreerd op welke toetsen u moet drukken.
In deze handleiding gebruikte symbolen
Het apparaat is tevens voorzien van een Rapport -toets. Druk op Rapport en 1 om
een overzicht af te drukken van de meest elementaire stappen en functies.
Opmerking of extra informatie.
Als u de aanbevelingen niet opvolgt, kan de machine worden beschadigd of
zal zij niet naar behoren werken.
Waarschuwingen vestigen uw aandacht op maatregelen welke u moet
treffen om te voorkomen dat u zich verwondt.

V
Gebruikersvriendelijk
programmeren
We hebben in uw faxmachine een functie voor programmeren op het scherm ingebouwd.
Programmeren op het scherm is uiterst eenvoudig en helpt u alle functies van dit apparaat optimaal
te benutten.
Tijdens het programmeren van uw faxmachine verschijnen op het LCD-scherm stap voor stap
meldingen die u door de programmeringsprocedure leiden. U volgt gewoon de instructies op het
LCD-scherm; ze helpen u de juiste functiemenu’s, programmeringsopties en instellingen te
selecteren. U kunt instellingen echter sneller maken door te drukken op de toets
Menu/Set en het
betreffende menunummer met behulp van de kiestoetsen in te voeren.
Een volledige lijst van de beschikbare functies, opties en instellingen staat in de
Programmeerstand
& Functieselectietabel
, pagina 12. Van deze handleiding.
Afwisselende aanduidingen bij programmeren op het scherm
Wanneer u uw faxmachine programmeert, verschijnt op het
LCD-scherm soms afwisselend de optie die momenteel is
geselecteerd en een Help-berichtje met beknopte
instructies. Vaak zal het hiernaast afgebeelde voorbeeld op
het LCD-scherm te zien zijn: deze afwisselende melding
betekent dat u een document in de invoer hebt geplaatst en
op
Kopie kunt drukken om er een kopie van te maken of
voer het faxnummer in en druk op
Start om deze fax te
versturen.
KOPIE:NR.& KOPIE
FAX: NR. & START

VI
Inhoudsopgave
Over deze handleiding
Gebruikersvriendelijk programmeren
Inhoudsopgave ................................................................................VI
VOORDEREIDING EN BEKNOPTE GEBRUIKSAANWIJZING
Voorbereiding en beknopte gebruiksaanwijzing
Tips voor de Voorbereiding en Beknopte Gebruiksaanwijzing........ 3
FAX-8070P Overzicht van het bedieningspaneel............................. 8
MFC-9070 Overzicht van het bedieningspaneel............................. 10
Programmeerstand & Functieselectietabel...................................... 12
NORMAAL GEBRUIK
Hoofdstuk 1 Installatie
Eerste instellingen ........................................................................... 19
Aangepaste instellingen .................................................................. 20
Nummers opslaan om snel te kiezen............................................... 24
Hoofdstuk 2 Een fax verzenden
Het scannen afstellen....................................................................... 26
Een nummer kiezen......................................................................... 27
Verzenden ....................................................................................... 29
Hoofdstuk 3 Faxen ontvangen
Ontvangststand: instellingen ........................................................... 31
Faxen ontvangen ............................................................................. 34
Hoofdstuk 4 Gebruik als telefoon
Telefoongesprekken voeren via een externe telefoon..................... 36
Hoofdstuk 5 Rapporten afdrukken
Het verzendrapport en het journaal instellen ................................. 39
De toets Rapport.............................................................................. 40
GEAVANCEERD GEBRUIK
Hoofdstuk 6 Geavanceerd verzenden
Geavanceerd gebruik....................................................................... 41
Hoofdstuk 7 Geavanceerd ontvangen
Werken met een extern of een tweede toestel................................. 49
Hoofdstuk 8 Pollen
Ontvang Pollen................................................................................ 51
Verzend Pollen ................................................................................ 53

VII
Hoofdstuk 9 Opties voor afstandsbediening
Fax Opslaan instellen ......................................................................54
Fax Doorzenden...............................................................................54
Op Afstand Opvragen......................................................................55
KOPIËREN
Hoofdstuk 10 Kopiëren
Basisbewerkingen............................................................................58
Tijdelijke kopieerinstellingen..........................................................59
Kopieerkwaliteit –Standaardinstellingen.........................................63
PRINTER/SCANNER
Hoofdstuk 11 De machine als een printer gebruiken
Speciale printerfuncties ...................................................................64
Afdrukken maken vanaf uw pc........................................................64
Gelijktijdig afdrukken en faxen.......................................................66
Functies in het printermenu.............................................................66
Papierspecificaties ...........................................................................67
Hoofdstuk 12 Instellingen van de printer driver
(alleen bij gebruik van Windows
®
)
Brother’s printer driver voor de MFC-9070 gebruiken...................68
Het tabblad Normaal........................................................................68
Het tabblad Geavanceerd.................................................................70
Ondersteuning..................................................................................77
Hoofdstuk 13 Het Brother Control Centre voor Windows
®
(alleen bij gebruik van Windows
®
)
Brother Control Centre....................................................................78
De scantoetsen gebruiken met een Windows-pc.............................79
De toetsen op het bedieningspaneel gebruiken ...............................80
Kenmerken van Brother Control Centre..........................................81
Naar bestand scannen ......................................................................84
Naar E-mail scannen........................................................................85
Naar een tekstverwerker scannen ....................................................87
De knop Persoonlijke Instellingen...................................................88
Kopiëren ..........................................................................................89
Fax verzenden..................................................................................89
Hoofdstuk 14 ScanSoft
™
PaperPort
®
voor Brother en ScanSoft
™
TextBridge
®
gebruiken

VIII
Hoofdstuk 15 PC FAX instellen en gebruiken
(alleen bij gebruik van Windows
®
)
Inleiding .......................................................................................... 98
Brother Setup Programma............................................................... 98
Faxen via de pc
(alleen bij gebruik van Windows
®
)................................................. 99
Hoofdstuk 16 De Brother MFC gebruiken met een New Power
Macintosh
®
G3, G4 of iMac
™
/iBook
™
Een Apple
®
Macintosh
®
G3, G4 of iMac
™
met USB en
Mac OS 8.5/ 8.5.1/8.6/9.0/9.0.4/9.1 instellen ............................... 110
De Brother printer driver gebruiken met uw
Apple
®
Macintosh
®
...................................................................... 110
Faxen via de Macintosh ................................................................ 112
De Brother TWAIN scanner driver gebruiken met uw Apple
®
Macintosh
®
................................................................................... 116
Hoofdstuk 17 Bij gebruik van DOS
ONDERHOUD
Hoofdstuk 18 Problemen oplossen en Onderhoud
Foutmeldingen............................................................................... 123
Document en papier vastgelopen .................................................. 126
De machine inpakken en vervoeren .............................................. 133
Regelmatig onderhoud .................................................................. 135
BELANGRIJKE INFORMATIE
Hoofdstuk 19 Belangrijke veiligheidsinstructies
Belangrijke veiligheidsinstructies ................................................. 144
APPENDIX
Hoofdstuk 20 Specificaties
Faxspecificaties............................................................................. 147
Printerspecificaties MFC-9070 ..................................................... 148
Computervereisten (alleen bij gebruik van de MFC-9070) .......... 149
Elektrische en milieuspecificaties................................................. 149
Samenstelling en publicatie........................................................... 150
Handelsmerken.............................................................................. 150
Tekst invoeren............................................................................... 151
Omtrent faxmachines .................................................................... 152
Verklarende woordenlijst.............................................................. 153
Index.............................................................................................. 157

Voorbereiding en beknopte gebruiksaanwijzing 1
VOORBEREIDING EN
INGEBRUIKNEMING
Voorbereiding en beknopte
gebruiksaanwijzing
Eenvoudige stappen voor de voorbereiding en de
ingebruikneming van de machine
Volg deze eenvoudige stappen voor de voorbereiding en de ingebruikneming van de machine.
Raadpleeg voordat u deze stappen uitvoert echter eerst de belangrijke veiligheidsinformatie
(pagina 144), de tips bij de voorbereiding en de beknopte gebruiksaanwijzing (pagina 3).
Raadpleeg NORMAAL GEBRUIK en GEAVANCEERD GEBRUIK voor nadere informatie.
1 De installatiehandleiding lezen
Volg Brother’s instructies in de installatiehandleiding voor het instellen van de machine.
2 Het Document plaatsen
■De documenten moeten tussen 14,8 en 21,6 mm breed zijn en tussen 15 en 60 cm. Uw
faxmachine scant slechts een breedte van maximaal 20,8 mm, ongeacht de werkelijke breedte
van het papier.
■Plaats het document met de bedrukte zijde naar beneden en met de bovenzijde eerst in
de automatische documenteninvoer.
■Stel de papiergeleiders af op de breedte van uw document.
Papiergeleiders

2
■De automatische documenteninvoer (ADF) kan maximaal 20 vel papier bevatten, die een
voor een in de machine worden ingevoerd. Gebruik in de automatische documenteninvoer
alleen normaal papier (64 g/m2~90 g/m2). Als u zwaarder papier gebruikt, dient u elk vel
apart in te voeren; dit om te voorkomen dat het papier vastloopt.
■Maak de documentenlade open door hem naar u toe te trekken ( ), en vouw vervolgens de
documentensteun uit ( ).
•Gebruik NOOIT documenten die zijn omgekruld, verkreukeld, gevouwen of
gescheurd, en ook geen documenten met nietjes, paperclips, lijm,
correctievloeistof of plakband. Gebruik ook NOOIT karton,
krantenpapier of stof.
•Zorg dat in inkt geschreven documenten helemaal droog zijn.
3 Een fax verzenden
Plaats het document met de bedrukte zijde naar beneden in de automatische
documenteninvoer.
Voer het gewenste faxnummer in.
Druk op Fax Start.
Ca. 1,3 cm
1
2
1
2
3

Voorbereiding en beknopte gebruiksaanwijzing 3
VOORBEREIDING EN
INGEBRUIKNEMING
Tips voor de Voorbereiding en Beknopte
Gebruiksaanwijzing
Een geschikte plaats kiezen
Zet het apparaat op een plat, stabiel oppervlak, bijvoorbeeld een bureau. Kies een trillingvrije plaats.
Plaats het apparaat in de buurt van een telefoonaansluiting en een standaard geaard stopcontact.
4 Een kopie maken
Plaats het document met de bedrukte zijde naar beneden in de automatische
documenteninvoer.
Druk op Kopie.
Als u het kopiëren wilt stoppen, drukt u op Stop/Eindigen. Druk nogmaals op
Stop/Eindigen om het originele document vrij te geven. (Zie Kopiëren, pagina 58.)
5 Meerdere kopieën maken
Plaats het document met de bedrukte zijde naar beneden in de automatische
documenteninvoer.
Voer met behulp van de kiestoetsen in hoeveel kopieën u wilt maken (maximaal 99). Druk
bijvoorbeeld op 3, 8als u 38 kopieën wilt maken.
Druk op Kopie.
Zet de machine niet op een plaats waar men er tegen kan stoten. Plaats het
apparaat niet in de buurt van verwarmingstoestellen, radiatoren,
airconditioners, water, chemicaliën of koelkasten. Zorg dat de machine niet
wordt blootgesteld aan direct zonlicht, overmatige warmte, vocht of stof.
Sluit de machine niet aan op een stopcontact dat is voorzien van een
wandschakelaar of een automatische timer; bij een stroomonderbreking
gaan de gegevens in het geheugen van de machine mogelijk verloren. Sluit
de machine niet aan op een stopcontact dat op dezelfde stroomkring zit als
grote apparaten of andere apparatuur die de stroomtoevoer kan verstoren.
Vermijd bronnen die storingen kunnen veroorzaken, zoals luidsprekers of
de basisstations van draadloze telefoons. Zorg dat de luchtstroom van de
ventilator aan de rechterkant van de machine niet kan worden belemmerd.
•Wij raden u aan om dit apparaat te gebruiken met een
beschermingsinrichting tegen spanningsschommelingen, zodat het
apparaat is beveiligd tegen beschadiging door bliksem.
•Nooit niet-geïsoleerde telefoonbedrading of aansluitpunten aanraken,
tenzij de telefoonlijn bij de stekker is ontkoppeld.
•Het gebruik van telefoons (m.u.v. draadloze telefoons) tijdens onweer
vermijden. Bliksem kan elektrische schokken veroorzaken.
•Als u een gaslek wilt rapporteren, gebruik dan nooit een telefoon in de
buurt van dat gaslek.
1
2
3
1
2
3

4
Het netsnoer aansluiten
Opslag in geheugen
Alle instellingen in de functies STAND.INSTELL., ONTVANGST MENU, VERZEND MENU,
KIESGEHEUGEN, RAPPORT INST., AFSTAND OPTIES en DIVERSEN zijn permanent
opgeslagen en blijven bij een eventuele stroomstoring bewaard. Gegevens voor het verzenden en
ontvangen van faxen blijven enkele dagen bewaard.
•Deze machine moet worden voorzien van een geaarde stekker.
•Aangezien de machine via het netsnoer wordt geaard, kunt u uzelf tegen
mogelijke elektrische gevaren beschermen door tijdens het aansluiten op
een telefoonlijn de stroom van het apparaat aan te laten staan. Wanneer
het apparaat moet worden verplaatst, beschermt u uzelf door eerst de
telefoonlijn af te sluiten en pas daarna de stekker uit het stopcontact te
halen.
BELANGRIJK:
Als u de voorgevormde hoofdstekker moet verwijderen om een gepast type
te monteren, moet u de voorgevormde stekker na het lossnijden
onmiddellijk wegwerpen, zodat hij niet per ongeluk in een stopcontact onder
stroom wordt gestoken, waarbij elektrocutiegevaar ontstaat. De draden in
de hoofdbedrading van dit toestel zijn gekleurd volgens de code.
•Groen-en-geel : Aarding
•Blauw : Neutraal
•Bruin : Spanning
Omdat de draden in de hoofdbedrading van dit toestel mogelijk niet
overeenkomen met de kleurencode van de eindpunten in uw stekker, gelieve
als volgt te werk te gaan:
De draad met groen-en-gele kleur moet worden aangesloten op het eindpunt
in de stekker die gemarkeerd is met de letter “E”of door het
veiligheidssymbool voor aarding of door groene of groen-en-gele
kleur.
De draad met de blauwe kleur moet aangesloten worden op het punt dat
gemarkeerd is met de letter “N”of een zwarte kleur.
De bruine draad moet worden aangesloten op het punt dat gemarkeerd is
met de letter “L”of een rode kleur.

Voorbereiding en beknopte gebruiksaanwijzing 5
VOORBEREIDING EN
INGEBRUIKNEMING
Aansluiting op meerdere lijnen (centrale)
De meeste kantoren maken gebruik van een eigen telefooncentrale (Private Automatic Branch
Exchange = automatische telefooncentrale of PBX). Het is echter verstandig om voor uw
faxmachine een afzonderlijke lijn te gebruiken. Zo kan de machine continu in de ontvangststand
(ALLEEN FAX) blijven staan, zodat zij dag en nacht faxberichten kan ontvangen.
Aansluiting op een centrale
1 Het wordt niet gegarandeerd dat het apparaat onder alle omstandigheden naar behoren met
PBX’s zal kunnen werken. Bij problemen dient u zich in eerste instantie te wenden tot het bedrijf
dat uw PBX verzorgt.
2 Als alle inkomende telefoontjes door een telefonist(e) worden beantwoord, is het raadzaam de
stand voor beantwoorden op HANDMATIG in te stellen. Alle inkomende telefoontjes worden
dan in eerste instantie als telefoongesprekken beschouwd.
3 Dit apparaat kan worden gebruikt op lijnen die gebruik maken van tonen of van pulsen.
Aansluiting van een extern antwoordapparaat
Volgorde van aansluiting
Indien gewenst, kan een antwoordapparaat worden aangesloten op de machine. Als u een extern
antwoordapparaat aansluit op dezelfde lijn als de machine, worden alle gesprekken beantwoord door
het antwoordapparaat. De machine “luistert”naar faxtonen. Als er faxtonen klinken, neemt de
machine het gesprek over en wordt de fax ontvangen. Als er geen faxtonen klinken, laat de machine
het gesprek over aan het antwoordapparaat en kan er op normale wijze een bericht worden
ingesproken.
Het antwoordapparaat moet elk gesprek binnen vier keer bellen beantwoorden. U wordt echter
aangeraden om het apparaat in te stellen op twee keer bellen. De machine kan de faxtonen pas
opvangen als het antwoordapparaat het gesprek heeft beantwoord, en met vier keer bellen blijven er
slechts 8-10 seconden over voor de aansluitbevestiging. Volg de procedure voor het opnemen van
een uitgaand bericht in deze handleiding nauwkeurig. Het wordt afgeraden om op uw
antwoordapparaat de instelling voor “toll-saver”(bespaarstand voor telefoonkosten) te gebruiken.
Het is belangrijk dat het antwoordapparaat via de EXT-ingang op de machine
of de lijnaansluiting (de witte bijgeleverde stekker) wordt aangesloten.
Lijnverdubbelaars op de lijnaansluiting kunnen problemen veroorzaken met
het beantwoorden, en worden daarom afgeraden.

6
Aansluitingen
1 Een extern antwoordapparaat moet als volgt op uw faxmachine worden aangesloten.
2 Stel uw antwoordapparaat zo in, dat na één of twee keer overgaan wordt opgenomen.
3 Neem een uitgaand bericht op uw antwoordapparaat op (zie volgende pagina).
4 Activeer het antwoordapparaat.
5 Stel de stand voor beantwoorden in op ANT:ANTWOORDAPP. door te drukken op
Ontvangst Stand.
Uitgaand bericht van antwoordapparaat
Timing is van essentieel belang wanneer u een uitgaand bericht opneemt. Het bericht bepaalt de
wijze waarop de handmatige en automatische faxontvangst verloopt.
1 U wordt aangeraden een bericht van niet meer dan 20 seconden te gebruiken.
2 Neem eerst vijf seconden stilte op
(dit geeft uw faxmachine de gelegenheid om eerst de kiestoon te horen, zodat de ontvangst
sneller verloopt).
ANTW.APP. ANTW.APP.
ANTW.APP. ANTW.APP.
ANTW.APP.
LINE
EXT.

Voorbereiding en beknopte gebruiksaanwijzing 7
VOORBEREIDING EN
INGEBRUIKNEMING
3 U wordt aangeraden om aan het einde van het uitgaande bericht de code voor activeren op
afstand te vermelden, zodat men ook handmatig faxberichten kan sturen. Bijvoorbeeld:
“Na de toon kunt u een bericht inspreken of op 51 drukken en een fax sturen”.
Houd er rekening mee dat sommige handmatig verzonden faxen niet automatisch kunnen worden
ontvangen. Dit komt omdat de verzendende faxmachine dan geen faxtonen doorgeeft. Daarom is het
raadzaam altijd uw code voor activeren op afstand te vermelden.
Een externe telefoon aansluiten
U kunt desgewenst een apart telefoontoestel op de machine aansluiten, zoals hieronder staat
afgebeeld.
Wanneer dit externe toestel in gebruik is, staat op het LCD-scherm de melding TELEFOON.
Extern
toestel Tweede
toestel
Tweede
toestel
Extern
toestel Tweede
toestel
LINE
EXT.

8
FAX-8070P Overzicht van het
bedieningspaneel
11
4
3
598 10
67
212
1
1LCD-scherm
Op het LCD-scherm verschijnen
meldingen die u helpen bij de
programmering en de bediening van de
machine.
2Shift
Met deze toets kunnen de
directkiestoetsen “5”t/m “8”worden
gebruikt.
3Directkiestoetsen
Met deze 4 toetsen krijgt u toegang tot 8
vooraf geprogrammeerde
telefoonnummers.
4Kopieertoetsen:
Opties
Hiermee kunt u snel en gemakkelijk
tijdelijke instellingen selecteren (die
alleen voor de volgende kopie gelden).
Vergroot/Verklein
Hiermee selecteert u een vergrotings-
/verkleiningspercentage: 50%, 71%,
100%, 141%, 150%, 200%. Voor andere
percentages selecteert u HANDM. en
gebruikt u de kiestoetsen om een
percentage te kiezen tussen 50% en 200%.
Kopie
Met deze toets worden kopieën gemaakt.
5Herkies/Pauze
Met een druk op deze toets wordt het
laatst gekozen nummer opnieuw
gekozen. Deze toets wordt tevens
gebruikt voor het invoegen van een
pauze in automatisch te kiezen nummers.
6Rapport
Deze toets geeft u toegang tot het menu
Rapporten, waar u kunt selecteren welk
rapport wordt afgedrukt: Help, Kieslijst,
Journaal, Verzendrapport,
Systeeminstellingen en Bestelformulier.
7Kiestoetsen
Met deze toetsen worden telefoon- en
faxnummers gekozen. Deze toetsen
worden tevens gebruikt om informatie in
de machine in te voeren.
Met de toets #kunt u tijdens een
telefoongesprek schakelen tussen
“PULS”en “TOON”.

Voorbereiding en beknopte gebruiksaanwijzing 9
VOORBEREIDING EN
INGEBRUIKNEMING
8Telefoon/Intern
Als u de hoorn van de externe telefoon
tijdens het F/T-belsignaal hebt
aangenomen en het een normaal
telefoontje betreft, moet u op deze toets
drukken om het gesprek te voeren.
—of—
Als de faxmachine is aangesloten op een
PBX, kunt u met deze toets toegang
krijgen tot een buitenlijn, de centrale
oproepen of een telefoontje overzetten
naar een ander toestel.
9Zoeken/Snelkiezen
Met deze toets kunt u namen en
nummers opzoeken die in het
kiesgeheugen zijn opgeslagen. Met een
druk op deze toets, gevolgd door #en
een tweecijferig nummer, kunt u ook in
het kiesgeheugen opgeslagen nummers
kiezen.
0Faxtoetsen:
Ontvangst Stand
Met deze toets kunt u specificeren hoe de
fax inkomende telefoontjes moet
beantwoorden.
Fax Resolutie
Met deze toets kunt u de resolutie van
een te verzenden fax instellen.
Fax Start
Met een druk op deze toets wordt een
faxbericht verzonden.
ANavigatietoetsen:
Menu/Set
Met deze toets krijgt u toegang tot de
menu’s en de programmeerstand, en
kunt u instellingen opslaan.
of
Druk op deze toets om vooruit of
achteruit door de menuopties te
bladeren.
U kunt deze toets tevens gebruiken om
op alfabetische volgorde te bladeren
door de namen die bij de nummers in het
geheugen zijn opgeslagen.
Druk op deze toets om door de menu’s
en opties te bladeren.
—of—
Druk op deze toets om het volume van de
bel of de luidspreker af te stellen.
BStop/Eindigen
Met een druk op deze toets wordt een
faxtransmissie gestopt, een bewerking
geannuleerd of de programmeerstand
afgesloten.
of

10
MFC-9070 Overzicht van het
bedieningspaneel
12
5
4
3
9
811
10
67
2113
1LCD-scherm
Op het LCD-scherm verschijnen meldingen
die u helpen bij de programmering en de
bediening van de machine.
2Rapport
Deze toets geeft u toegang tot het menu
Rapporten, waar u kunt selecteren welk
rapport wordt afgedrukt: Help, Kieslijst,
Journaal, Verzendrapport,
Systeeminstellingen en Bestelformulier.
3Scantoetsen:
Scan naar Beeld
Met een druk op deze toets kunt u een
plaatje naar uw grafische toepassing
scannen en het daar bekijken en bewerken.
Scan naar OCR
Druk op deze toets om een tekstdocument
te scannen. ScanSoft™TextBridge®
converteert het dan naar tekst die bewerkt
kan worden. De tekst wordt in uw
tekstverwerker weergegeven, waar u hem
kunt bewerken.
Scan naar E-mail
Druk op deze toets om een origineel naar
uw e-mailtoepassing te scannen. Het
origineel wordt dan automatisch in een
bijlage omgezet die u met een e-
mailbericht kunt versturen.
4Print
Reset
Wist gegevens uit het printergeheugen.
5Kopieertoetsen:
Opties
Hiermee kunt u snel en gemakkelijk
tijdelijke instellingen selecteren (die
alleen voor de volgende kopie gelden).
Vergroot/Verklein
Hiermee selecteert u een vergrotings-
/verkleiningspercentage: 50%, 71%,
100%, 141%, 150%, 200%. Voor andere
percentages selecteert u HANDM. en
gebruikt u de kiestoetsen om een
percentage te kiezen tussen 50% en
200%.
Kopie
Met deze toets worden kopieën gemaakt.
6Herkies/Pauze
Met een druk op deze toets wordt het
laatst gekozen nummer opnieuw
gekozen. Deze toets wordt tevens
gebruikt voor het invoegen van een
pauze in automatisch te kiezen nummers.

Voorbereiding en beknopte gebruiksaanwijzing 11
VOORBEREIDING EN
INGEBRUIKNEMING
7Telefoon
Als u de hoorn van de externe telefoon
tijdens het F/T-belsignaal hebt
aangenomen en het een normaal
telefoontje betreft, moet u op deze toets
drukken om het gesprek te voeren.
8Kiestoetsen
Met deze toetsen worden telefoon- en
faxnummers gekozen. Deze toetsen
worden tevens gebruikt om informatie in
de machine in te voeren.
Met de toets #kunt u tijdens een
telefoongesprek schakelen tussen
“PULS”en “TOON”.
9Intern
Als de faxmachine is aangesloten op een
PBX, kunt u met deze toets toegang
krijgen tot een buitenlijn, de centrale
oproepen of een telefoontje overzetten
naar een ander toestel.
0Zoeken/Snelkiezen
Met deze toets kunt u namen en
nummers opzoeken die in het
kiesgeheugen zijn opgeslagen. Met een
druk op deze toets, gevolgd door #en
een tweecijferig nummer, kunt u ook in
het kiesgeheugen opgeslagen nummers
kiezen.
AFaxtoetsen:
Ontvangst Stand
Met deze toets kunt u specificeren hoe de
fax inkomende telefoontjes moet
beantwoorden.
Fax Resolutie
Met deze toets kunt u de resolutie van
een te verzenden fax instellen.
Fax Start
Met een druk op deze toets wordt een
faxbericht verzonden.
BNavigatietoetsen:
Menu/Set
Met deze toets krijgt u toegang tot de
menu’s en de programmeerstand, en
kunt u instellingen opslaan.
of
Druk op deze toets om vooruit of
achteruit door de menuopties te
bladeren.
U kunt deze toets tevens gebruiken om
op alfabetische volgorde te bladeren
door de namen die bij de nummers in het
geheugen zijn opgeslagen.
Druk op deze toets om door de menu’s
en opties te bladeren.
—of—
Druk op deze toets om het volume van de
bel of de luidspreker af te stellen.
CStop/Eindigen
Met een druk op deze toets wordt een
faxtransmissie gestopt, een bewerking
geannuleerd of de programmeerstand
afgesloten.
of
