Burnham V9A Series Service manual

`
112298-01 - 6/23
Commercial Boilers
www.burnhamcommercial.com
3050579
This manual must only be used by a qualied heating installer/service technician.
BEFORE installing, read all instructions in this manual and all other information
shipped with the boiler. Post all instructions and manuals near the boiler for
reference by service personnel. Perform steps in the order given. Failure to comply
could result in severe personal injury, death or substantial property damage.
Price - $5.00
Ce manuel ne doit être utilisé que par un installateur de chau󰀨age / technicien
d’entretien qualié. AVANT l’installation, lisez toutes les instructions de ce manuel
et toutes les autres informations expédiées avec la chaudière. A󰀩chez toutes
les instructions et manuels près de la chaudière pour référence par le personnel
de service. E󰀨ectuez les étapes dans l’ordre indiqué. Le non-respect de cette
consigne peut entraîner des blessures graves, la mort ou des dommages
matériels importants.
INSTALLATION, OPERATING AND
SERVICE INSTRUCTIONS FOR
V9A WATER SERIES BOILER

2
IMPORTANT INFORMATION -
READ AND SAVE THESE INSTRUCTIONS FOR REFERENCE
All boilers must be installed in accordance with National, State and Local Plumbing, Heating and Electrical CodesAll boilers must be installed in accordance with National, State and Local Plumbing, Heating and Electrical Codes
and the regulations of the serving utilities. These Codes and Regulations may dier from this instruction manual. and the regulations of the serving utilities. These Codes and Regulations may dier from this instruction manual.
Authorities having jurisdiction should be consulted before installations are made. In all cases, reference should beAuthorities having jurisdiction should be consulted before installations are made. In all cases, reference should be
made to the following Standards:made to the following Standards:
USA BOILERSUSA BOILERS
A. Current Edition ofAmerican National StandardANSI/NFPA 31, “Installation of Oil Burning Equipment,” forA. Current Edition of American National Standard ANSI/NFPA 31, “Installation of Oil Burning Equipment,” for
recommended installation practices.recommended installation practices.
B. Current Edition of National Fuel Gas Code, NFPA 54/ANSI Z223.1.B. Current Edition of National Fuel Gas Code, NFPA 54/ANSI Z223.1.
C. Current Edition ofAmerican National StandardANSI/NFPA 211, “Chimneys, Fireplaces, Vents, and SolidC. Current Edition ofAmerican National StandardANSI/NFPA 211, “Chimneys, Fireplaces, Vents, and Solid
Fuel Burning Appliances,” For Venting requirements.Fuel Burning Appliances,” For Venting requirements.
D. Current Edition ofAmerican Society of Mechanical EngineersASME CSD-1, “Controls and Safety Devices forD. Current Edition ofAmerican Society of Mechanical EngineersASME CSD-1, “Controls and Safety Devices for
Automatically Fired Boilers,” for assembly and operations of controls and safety devices.Automatically Fired Boilers,” for assembly and operations of controls and safety devices.
E. All wiring on boilers installed in the USA shall be made in accordance with the National Electrical Code and/E. All wiring on boilers installed in the USA shall be made in accordance with the National Electrical Code and/
or Local Regulations.or Local Regulations.
CANADIAN BOILERSCANADIAN BOILERS
A. Current Edition of Canadian StandardsAssociation CSAB139, “Installation Code for Oil BurningA. Current Edition of Canadian StandardsAssociation CSAB139, “Installation Code for Oil Burning
Equipment,” for recommended Installation Practices.Equipment,” for recommended Installation Practices.
B. The equipment shall be installed in accordance with the current Installation Code for Gas Burning AppliancesB. The equipment shall be installed in accordance with the current Installation Code for Gas Burning Appliances
and Equipment, CSA B149, and applicable Provincial Regulations for the class; which should be carefullyand Equipment, CSA B149, and applicable Provincial Regulations for the class; which should be carefully
followed in all cases. Authorities having jurisdiction should be consulted before installations are made.followed in all cases. Authorities having jurisdiction should be consulted before installations are made.
C. All wiring on boilers installed in Canada shall be made in accordance with the Canadian Electrical Code and/C. All wiring on boilers installed in Canada shall be made in accordance with the Canadian Electrical Code and/
or Local Regulations.or Local Regulations.
The following dened terms are used throughout this manual to bring attention to the presence of hazards of various risk
levels or to important information concerning the life of the product.
Hazard denitions
Indicates an imminently hazardous situation which,
if not avoided, will result in death, serious injury or
substantial property damage.
Indicates a potentially hazardous situation which, if
not avoided, could result in death, serious injury or
substantial property damage.
Indicates a potentially hazardous situation which, if
not avoided, may result in moderate or minor injury or
property damage.
Indicatesspecialinstructionsoninstallation,operation,
or maintenance which are important but not related to
personal injury hazards.
Les termes suivants sont utilisés tout au long de ce manuel an de souligner la présence de dangers dont le niveau de
risque varie ou de mettre en relief de l’information cruciale quant à la durée de vie du produit.
Indique une situation de danger imminent qui, si
elle n’est pas évitée, peut causer la mort, de graves
blessures ou d’importants dommages matériels.
Indique une situation de danger potentiel qui, si elle
n’est pas évitée, cause la mort, de graves blessures
ou d’importants dommages matériels.
Indique une situation de danger potentiel qui, si elle
n’est pas évitée, peut causer des blessures mineures
ou de légers dommages matériels.
Indique des directives particulières, importantes,
mais sans risque de blessure, lors de l’installation,
de l’utilisation ou de l’entretien.
Dénitions des dangers

3
Improper installation, adjustment, alteration, service or maintenance can cause property damage, personal injury
or loss of life. Failure to follow all instructions in the proper order can cause personal injury or death. Read and
understand all instructions, including all those contained in component manufacturers manuals which are provided
with the appliance before installing, starting-up, operating, maintaining or servicing this appliance. Keep this manual
and literature in legible condition and posted near appliance for reference by owner and service technician.
Thisboilerrequiresregularmaintenanceandservicetooperatesafely.Followtheinstructionscontainedinthismanual.
Installation, maintenance, and service must be performed only by an experienced, skilled and
knowledgeable installer or service agency.
All heating systems should be designed by competent contractors and only persons knowledgeable in the layout
and installation of hydronic heating systems should attempt installation of any boiler.
It is the responsibility of the installing contractor to see that all controls are correctly installed and are operating
properly when the installation is completed.
Installation is not complete unless a safety (relief) valve is installed into the specied tapping on the supply manifold
located on top and at rear of appliance.
This boiler is NOT suitable for installation on combustible ooring.
Do not tamper with or alter the boiler or controls. Retain your contractor or a competent serviceman to assure that
the unit is properly adjusted and maintained.
Carbon monoxide is an odorless, deadly gas that may be introduced into your building by any malfunctioning
fuel burning product or vent system failure. It is recommended that a carbon monoxide detector be installed and
interlocked to the appliance limit string. Consult your local jurisdiction for additional requirements.
Clean boiler at least once a year—preferably at the start of the heating season to remove soot and scale. The inside
of the combustion chamber should also be cleaned and inspected at the same time.
Have Burner and Controls checked at least once a year or as may be necessitated. Do not operate unit with jumpered
or absent controls or safety devices. Do not operate unit if any control, switch, component, or device has been
subject to water.
Return water cannot be lower than 135°F for prolonged periods of time. Operation under these conditions will result
in sustained condensing within the combustion chamber and potentially reduce boiler longevity.
In addition, the return water cannot be introduced into the boiler if it is more than 40°F less than the idle boiler tem-
perature. Continued operation under these conditions may result in premature boiler failure through thermal shock.
Example: A boiler that has been idle for some time since the last heat demand cycle may have it’s boiler water
temperature reduced to 150°F. The return temperature from the next zone activation cannot be less than 110°F.
DO NOT store or use gasoline or other ammable vapors or liquids in the vicinity of this or any other appliance.
If you smell gas or fuel oil vapors, do not try to operate the burner/boiler system. Do not touch any electrical switch
or use any phone in the building. Immediately call the gas or oil supplier from a remotely located phone.
Burner/boiler systems produce steam or hot water in a pressurized vessel by mixing extremely ammable gaseous,
liquid or solid fuels with air to produce combustion and very hot products of combustion. Explosions, res severe
personalinjury,deathand/orpropertydamagewillresultfromimproper,carelessorinadequateinstallation,operation
or maintenance of fuel-burning and boiler equipment.
NE PAS entreposer ni utiliser d’essence ou d’autres vapeurs ou liquides inammables à proximité de cet appareil
ou de tout autre appareil.
Si vous sentez des vapeurs de gaz ou de mazout, n’essayez pas de faire fonctionner le système brûleur / chaudière.
Ne touchez à aucun interrupteur électrique et n’utilisez aucun téléphone dans le bâtiment. Appelez immédiatement
le fournisseur de gaz ou de pétrole à partir d’un téléphone situé à distance.
Les systèmes de brûleurs / chaudières produisent de la vapeur ou de l’eau chaude dans un récipient sous pression
en mélangeant des combustibles gazeux, liquides ou solides extrêmement inammables avec de l’air pour produire
une combustion et des produits de combustion très chauds. Les explosions, les incendies, des blessures graves, la
mort et / ou des dommages matériels résulteront d’une installation, d’une utilisation ou d’un entretien inappropriés,
imprudents ou inadéquats des équipements de chau󰀨age et de chaudière.

4
Une installation, un réglage, une modication, un service ou un entretien incorrects peuvent entraîner des dommages
matériels, des blessures corporelles ou la mort. Le non-respect de toutes les instructions dans le bon ordre peut
entraîner des blessures ou la mort. Lisez et comprenez toutes les instructions, y compris toutes celles contenues
dans les manuels des fabricants de composants qui sont fournis avec l’appareil avant d’installer, de démarrer, de
faire fonctionner, d’entretenir ou de réparer cet appareil. Gardez ce manuel et la documentation dans un état lisible
et a󰀩ché près de l’appareil pour référence par le propriétaire et le technicien de service.
Cette chaudière nécessite un entretien et un entretien réguliers pour fonctionner en toute sécurité. Suivez les
instructions contenues dans ce manuel.
L’installation, la maintenance et le service doivent être e󰀨ectués uniquement par un personnel expérimenté, qualié
et installateur compétent ou agence de service.
Tous les systèmes de chau󰀨age doivent être conçus par des entrepreneurs compétents et seules les personnes
connaissant la conguration et l’installation des systèmes de chau󰀨age à eau chaude doivent tenter d’installer une
chaudière.
Il est de la responsabilité de l’installateur de s’assurer que toutes les commandes sont correctement installées et
fonctionnent correctement lorsque l’installation est terminée.
L’installation n’est pas terminée tant qu’une soupape de décharge de sécurité n’est pas installée dans le robinet
spécié sur le collecteur d’alimentation situé sur le dessus et à l’arrière de l’appareil.
Cette chaudière ne convient PAS pour une installation sur un plancher combustible.
Ne pas altérer ni modier la chaudière ou les commandes. Faites appel à votre entrepreneur ou à un technicien
qualié pour vous assurer que l’unité est correctement ajustée et entretenue.
Lemonoxydedecarboneestungazinodoremortel,quipeuts’introduiredansvotrehabitationsuiteaudysfonctionnement
d’un groupe de chau󰀨e ou d’un circuit d’évacuation. Il est recommandé d’installer un détecteur de monoxyde de
carbone pour assurer une veille sur le champ d’action de l’appareil. Consultez les autorités locales faisant juridiction
pour prendre connaissance d’éventuelles exigences spéciques.
Nettoyez la chaudière au moins une fois par an, de préférence au début de la saison de chau󰀨age pour éliminer la
suie et le tartre. L’intérieur de la chambre de combustion doit également être nettoyé et inspecté en même temps.
Faites vérier le brûleur et les commandes au moins une fois par an ou au besoin. Ne pas faire fonctionner l’unité
avec des commandes ou des dispositifs de sécurité pontés ou absents. N’utilisez pas l’appareil si une commande,
un interrupteur, un composant ou un appareil a été exposé à l’eau.
L’eau de retour ne peut pas être inférieure à 135 ° F pendant des périodes prolongées. Le fonctionnement dans ces
conditions entraînera une condensation soutenue dans la chambre de combustion et réduira potentiellement la
longévité de la chaudière.
De plus, l’eau de retour ne peut pas être introduite dans la chaudière si elle est inférieure de plus de 40 ° F à
la température de ralenti de la chaudière. Un fonctionnement continu dans ces conditions peut entraîner une
défaillance prématurée de la chaudière par choc thermique.
Exemple: Une chaudière qui a été inactive pendant un certain temps depuis le dernier cycle de demande de chaleur
peut voir sa température de l’eau de chaudière réduite à 150 ° F. La température de retour de l’activation de zone
suivante ne peut pas être inférieure à 110 ° F.

Appliance materials of construction, products of combustion and the fuel contain alumina, silica, heavy metals,
carbon monoxide, nitrogen oxides, aldehydes and/or other toxic or harmful substances which can cause death or
serious injury and which are known to the state of California to cause cancer, birth defects and other reproductive
harm.Always useproper safetyclothing, respiratorsand equipmentwhen servicingor workingnearby theappliance.
This boiler contains very hot water under high pressure. Do not unscrew any pipe ttings nor attempt to disconnect any
components of this boiler without positively assuring the water is cool and has no pressure. Always wear protective
clothing and equipment when installing, starting up or servicing this boiler to prevent scald injuries. Do not rely on
the pressure and temperature gauges to determine the temperature and pressure of the boiler. This boiler contains
components which become very hot when the boiler is operating. Do not touch any components unless they are cool.
Thisappliancemust beproperlyvented and connectedtoan approved ventsystemin good condition. Donot operate
boiler with the absence of an approved vent system.
This boiler needs fresh air for safe operation and must be installed so there are provisions for adequate combustion
and ventilation air.
Theinteriorof the ventingandairintakesystemsmustbeinspectedand cleaned beforethestartoftheheatingseason
and should be inspected periodically throughout the heating season for any obstructions. Clean and unobstructed
venting and air intake systems are necessary to allow noxious fumes that could cause injury or loss of life to vent
safely and will contribute toward maintaining the boiler’s e󰀩ciency.
Thisboilerissuppliedwithcontrolswhichmaycausetheboilertoshutdownandnotre-startwithoutservice.Ifdamage
due to frozen pipes is a possibility, the heating system should not be left unattended in cold weather; or appropriate
safeguards and alarms should be installed on the heating system to prevent damage if the boiler is inoperative.
This boiler is designed to burn No. 2 fuel oil, natural and/or LP gas only. Do not use gasoline, crankcase drainings,
or any oil containing gasoline. Never burn garbage or paper in this boiler. Do not convert to any solid fuel (i.e. wood,
coal). All ammable debris, rags, paper, wood scraps, etc., should be kept clear of the boiler at all times. Keep the
boiler area clean and free of re hazards.
Probe and Float type low water cuto󰀨 devices require annual inspection and maintenance. Refer to instructions in
Section V, Paragraph C for inspection and cleaning instructions.
Les matériaux de construction de l’appareil, les produits de combustion et le carburant contiennent de l’alumine, de
la silice, des métaux lourds, du monoxyde de carbone, des oxydes d’azote, des aldéhydes et / ou d’autres substances
toxiques ou nocives qui peuvent causer la mort ou des blessures graves et qui sont connues de l’État de Californie
causer le cancer, des anomalies congénitales et d’autres troubles de la reproduction. Utilisez toujours des vêtements
de sécurité, des respirateurs et de l’équipement appropriés lors de l’entretien ou du travail à proximité de l’appareil.
Cette chaudière contient de l’eau très chaude sous haute pression. Ne pas dévisser les raccords de tuyauterie ni
tenter de déconnecter les composants de cette chaudière sans s’assurer que l’eau est froide et n’a pas de pression.
Portez toujours des vêtements et de l’équipement de protection lors de l’installation, du démarrage ou de l’entretien
de cette chaudière pour éviter les brûlures. Ne vous ez pas aux jauges de pression et de température pour déterminer
la température et la pression de la chaudière. Cette chaudière contient des composants qui deviennent très chauds
lorsque la chaudière fonctionne. Ne touchez aucun composant à moins qu’il ne soit froid.
Cet appareil doit être correctement ventilé et connecté à un système de ventilation approuvé en bon état. Ne pas faire
fonctionner la chaudière en l’absence d’un système de ventilation approuvé.
Cette chaudière a besoin d’air frais pour un fonctionnement en toute sécurité et doit être installée de manière à ce que
l’air de combustion et de ventilation soit adéquat.
L’intérieur des systèmes de ventilation et d’admission d’air doit être inspecté et nettoyé avant le début de la saison de
chau󰀨age et doit être inspecté périodiquement tout au long de la saison de chau󰀨age pour déceler toute obstruction.
Des systèmes de ventilation et d’admission d’air propres et dégagés sont nécessaires pour permettre aux vapeurs
nocives qui pourraient causer des blessures ou la mort de s’évacuer en toute sécurité et contribueront à maintenir
l’e󰀩cacité de la chaudière.
Cette chaudière est fournie avec des commandes qui peuvent provoquer l’arrêt de la chaudière et ne pas la redémarrer
sans entretien. Si des dommages dus à des tuyaux gelés sont possibles, le système de chau󰀨age ne doit pas être laissé
sans surveillance par temps froid; ou des dispositifs de sécurité et des alarmes appropriés doivent être installés sur
le système de chau󰀨age pour éviter tout dommage si la chaudière est inopérante.
Cette chaudière est conçue pour brûler du mazout n ° 2, du gaz naturel et / ou du GPL uniquement. N’utilisez pas
d’essence, de vidange de carter ou de toute huile contenant de l’essence. Ne brûlez jamais de déchets ou de papier
dans cette chaudière. Ne pas convertir en combustible solide (c.-à-d. Bois, charbon). Tous les débris inammables,
chi󰀨ons, papiers, chutes de bois, etc., doivent être tenus à l’écart de la chaudière à tout moment. Gardez la zone de la
chaudière propre et exempte de tout risque d’incendie.
Les dispositifs de coupure de bas niveau d’eau de type sonde et otteur nécessitent une inspection et un entretien
annuels.Reportez-vousauxinstructionsdelaSectionV,paragrapheCpourlesinstructionsd’inspectionetdenettoyage.
5

6
This boiler has a limited warranty, a copy of which is printed on the back of this manual.
It is the responsibility of the installing contractor to see that all controls are correctly installed and are operating properly
when the installation is complete. The warranty for this boiler is valid only if the boiler has been installed, maintained and
operated in accordance with these instructions.
Cette chaudière a une garantie limitée, dont une copie est imprimée au dos de ce manuel.
Il est de la responsabilité de l’installateur de s’assurer que toutes les commandes sont correctement installées et
fonctionnent correctement lorsque l’installation est terminée. La garantie de cette chaudière n’est valable que si la
chaudière a été installée, entretenue et utilisée conformément à ces instructions.
All V9A Series cast iron boilers are designed, built, marked and tested in accordance with the ASME Boiler and Pressure
Vessel Code, Section IV, Heating Boilers. An ASME Data Label is factory applied to each V9A jacket, which indicates the
boiler Maximum Allowable Working Pressure (MAWP). Each cast iron section is permanently marked with the MAWP
listed on the boiler’s ASME Data Label. Those values for the V9A are as follows:
MAWP, Water - 80 psi
It is common and acceptable practice to install these boilers in lower pressure systems, below the boiler MAWP. Therefore,
Burnham o󰀨ers safety relief valves set at or below the MAWP of the boiler. See Table 1 for available safety relief valve set
pressures.
Toutes les chaudières en fonte de la série V9A sont conçues, fabriquées, marquées et testées conformément au code
ASME sur les chaudières et les appareils sous pression, section IV, Chaudières de chau󰀨age. Une étiquette de données
ASME est appliquée en usine à chaque enveloppe V9A, ce qui indique la pression de service maximale admissible
(MAWP) de la chaudière. Chaque section en fonte est marquée de façon permanente avec le MAWP gurant sur l’étiquette
de données ASME de la chaudière. Ces valeurs pour le V9A sont les suivantes:
MAWP, eau - 80 psi
Il est courant et acceptable d’installer ces chaudières dans des systèmes à basse pression, sous le MAWP de la chaudière.
Par conséquent, Burnham propose des soupapes de sûreté réglées à ou en dessous du MAWP de la chaudière. Voir le
tableau 1 pour les pressions de réglage des soupapes de sûreté disponibles.

7
Important Product Safety Information
Refractory Ceramic Fiber Product
The Repair Parts list designates parts that contain refractory ceramic bers (RCF). RCF
has been classied as a possible human carcinogen. When exposed to temperatures
above 1805°F, such as during direct ame contact, RCF changes into crystalline silica,
a known carcinogen. When disturbed as a result of servicing or repair, these substances
become airborne and, if inhaled, may be hazardous to your health.
AVOID Breathing Fiber Particulates and Dust
Precautionary Measures:
Do not remove or replace RCF parts or attempt any service or repair work involving RCF
without wearing the following protective gear:
1. A National Institute for Occupational Safety and Health (NIOSH) approved
respirator
2. Long sleeved, loose tting clothing
3. Gloves
4. Eye Protection
• Take steps to ensure adequate ventilation.
• Dampen used RCF with light water spray prior to removal to prevent airborne dust.
• Wash all exposed body areas gently with soap and water after contact.
• Wash work clothes separately from other laundry and rinse washing machine after
use to avoid contaminating other clothes
• Discard used RCF components by sealing in an airtight plastic bag. RCF and
crystalline silica are not classied as hazardous wastes in the United States and
Canada.
First Aid Procedures:
• If contact with eyes: Flush with water for at least 15 minutes. Seek immediate
medical attention if irritation persists
• If contact with skin: Wash a󰀨ected area gently with soap and water. Seek
immediate medical attention if irritation persists.
• If breathing di󰀩culty develops: Leave the area and move to a location with
clean fresh air. Seek immediate medical attention if breathing di󰀩culties
persist.
• Ingestion: Do not induce vomiting. Drink plenty of water. Seek immediate
medical attention.

8
Informations importantes sur la sécurité du produit
Produit en bre de céramique réfractaire
La liste des pièces de rechange désigne les pièces contenant des bres céramiques
réfractaires (RCF). Le RCF a été classé comme cancérogène possible pour l’homme.
Quand exposé à des températures supérieures à 1805 ° F, comme lors d’un contact
direct avec une amme, Le RCF se transforme en silice cristalline, un cancérigène
connu. Lorsqu’elles sont dérangées à la suite d’un entretien ou d’une réparation, ces
substances deviennent en suspension dans l’air et, si elles sont inhalées, peuvent être
dangereuses pour votre santé.
ÉVITEZ de respirer les particules de bre et la poussière
Des mesures de précaution:
Ne retirez ni ne remplacez les pièces RCF et ne tentez aucun travail d’entretien ou de
réparation impliquant RCF sans porter l’équipement de protection suivant:
1. Un respirateur approuvé par le National Institute for Occupational Safety and
Health (NIOSH)
2. Vêtements amples à manches longues
3. Gants
4. Protection des yeux
• Prendre des mesures pour assurer une ventilation adéquate.
• Humidiez les composants RCF usagés avec un léger jet d’eau avant de le retirer
pour éviter la poussière en suspension dans l’air.
• Laver délicatement toutes les parties du corps exposées avec du savon et de l’eau
après contact.
• Lavez les vêtements de travail séparément des autres vêtements et rincez la
machine à laver après utilisation pour éviter de contaminer d’autres vêtements.
• Jeter les composants RCF usagés en les scellant dans un sac en plastique
hermétique. Le FCR et la silice cristalline ne sont pas classés comme déchets
dangereux aux États-Unis et au Canada.
Procédures de premiers soins:
• En cas de contact avec les yeux: rincer à grande eau pendant au moins 15
minutes. Consulter immédiatement un médecin si l’irritation persiste.
• En cas de contact avec la peau: laver délicatement la zone a󰀨ectée avec du
savon et de l’eau. Consulter immédiatement un médecin si l’irritation persiste.
• Si des di󰀩cultés respiratoires se développent: quitter la zone et se déplacer
vers un endroit avec de l’air frais et propre. Consulter immédiatement un
médecin si les di󰀩cultés respiratoires persistent.
• Ingestion: ne pas faire vomir. Boire beaucoup d’eau. Cherchez une attention
médicale immédiate.

9
11 5WATER L/HTR
WATER W/HTR
WATER W/HTR
WATER L/HTR
WATER L/HTR
WATER W/HTR
WATER L/HTR
WATER L/HTR
WATER W/HTR
WATER W/HTR
WATER L/HTR
WATER W/HTR
OPTIONAL EQUIPMENT:
V9-2 TANKLESS HEATER (QUANTITIES AS ORDERED)
HEATER OPENING COVER PLATE
ADDITIONAL CONTROLS (TYPE AND QUANTITY AS SPECIFIED ON ORDER)
(3) REAR FLUE OUTLET IS STANDARD. TOP OUTLET AS SPECIFIED ON ORDER.
(1) INDICATES MAXIMUM POSSIBLE USAGE OF "CT" SECTIONS PER BOILER SIZE.
(2) BOILER ASSEMBLY CARTON AND TARGET WALL CARTON NOT REQUIRED WHEN SECTIONS ARE FACTORY ASSEMBLED.
V912A
V910A
V911A
V909A
V908A
1
1 6
10
1 9
1 6
41 1
31 1
1
1
2 1
1 1
1
18 5
1
14 7
3 1
1
31 1
1 6
1 4
1 3 1
2 1
2 1
1
1
1 1
1 1
1
1
1 1
1
1 1
1 1
1 1
1 1
1 1 1 1
1 1 1 1
1 1
1 1
1 1
1 1
1 1
1 1
1111
1 1 1 1
1 1
1 1
1 1 1 1
1 1 1 1
SHIPPING
V9A BOILER
THAT YOU HAVE ALL THE MATERIAL REQUIRED TO ASSEMBLE THE BOILER YOU ORDERED.
WATER L/HTR
WATER W/HTR
WATER L/HTR
WATER W/HTR
WATER L/HTR
WATER W/HTR
WATER W/HTR
WATER L/HTR
BOILER MODEL
SORT OUT ALL CARTONS, BUNDLES, AND SECTIONS AND CHECK AGAINST SHIPPING LIST CHART BELOW TO BE CERTAIN
V906A
V907A
V905A
V904A
V903A
LIST
(inches)
COLLAR DIA.
OUTLET
CARTON
111
1 4
1 2
1 2
1
2 1
11
1 1
1 3
1 2 11 1 1
11
1 1
1 1 1
CARTON NO.
BACK SECTION
FRONT SECTION
"C" CENTER SECTION
"CT" CENTER SECTION
1 1 1 1
3
(1)
CANOPY CARTON
TARGET WALL CTN.
54 6 7
111
M 7
ASSEMBLY
CARTON
(2)
BOILER
(2)
11
11
1
1 11 11
1
11 1 11 1
1
11 11 1
CARTON
JACKET CARTON
1
12108
(3)
FLUE
PORT COVER CTN.
REAR OBSERVATION
BURNER CARTON
903/905A 910/912A 906/909A
RTC CARTON (OPTIONAL)
BNR. ADP. PLATE CTN.
BNR. MTG. PLATE CTN.
111111
TRIM
WATER
(KNOCKDOWN
ONLY)
1
1
1
1
1
1
1
1
1
BAFFLE CARTON
1

10
SECTION I - GENERAL INFORMATION
Dimensional Information ............................................................................................................................................. 11
Ratings/Data ................................................................................................................................................................ 12
Locating the Unit . ........................................................................................................................................................ 13
Air Supply/Venting ....................................................................................................................................................... 14
SECTION II - CAST IRON BLOCK ASSEMBLY (Knockdown Only)
Assembly of Sections, Manual Draw-up ..................................................................................................................... 21
Hydrostatic Test ........................................................................................................................................................... 24
SECTION III - INSTALLATION INSTRUCTIONS
Knockdown
Canopy ......................................................................................................................................................................... 26
Flue Baes and Cover Plates ...................................................................................................................................... 28
Rear Observation Port Cover ........................................................................................................................................ 29
Inspect All Boiler Seals ................................................................................................................................................ 29
Jacket Assembly .......................................................................................................................................................... 29
Burner Mounting Plate / Burner Adapter Plate ........................................................................................................... 31
Water Trim . .................................................................................................................................................................. 32
Burner Installation ....................................................................................................................................................... 33
Package Boilers
Preparation for Installation ........................................................................................................................................... 33
Common Installation Requirements
Boiler Piping - Water Heating Applications ................................................................................................................ 34
Boiler Piping - Domestic Hot Water (DHW) Applications .......................................................................................... 42
Tankless Heater Piping ................................................................................................................................................ 43
Electric Wiring .............................................................................................................................................................. 47
SECTION IV - OPERATING INSTRUCTIONS
Filling System ............................................................................................................................................................... 48
Adjusting Controls ....................................................................................................................................................... 49
Adjusting Burner ......................................................................................................................................................... 49
Test Controls ................................................................................................................................................................ 49
Initial Cleaning, Water Boilers .................................................................................................................................... 50
Frequent Water Addition .............................................................................................................................................. 50
Oxygen Corrosion ........................................................................................................................................................ 51
SECTION V - SERVICE INSTRUCTIONS
Cleaning Boiler Heating Surfaces ............................................................................................................................... 53
Maintenance of Low Water Cuto Devices ................................................................................................................ 53
Checking Burner & Controls ........................................................................................................................................ 54
Lubrication ................................................................................................................................................................... 54
General Maintenance Considerations ........................................................................................................................... 54
Attention to Boiler While Not in Operation ................................................................................................................. 55
SECTION VII - REPAIR PARTS
Customer Service Contact Information ........................................................................................................................ 56
Jacket Assembly .......................................................................................................................................................... 57
Bare Boiler Assembly ................................................................................................................................................... 59
Water Trim .................................................................................................................................................................... 62
WARRANTY .....................................................................................................................................................REAR COVER
TABLE OF CONTENTS

11
SECTION I - GENERAL INFORMATION
Figure 1: Dimensional Information
AMERICA'SBOILERCOMPANY
R

12
Table I: Boiler Ratings / Data
(1) (2) (3) (4) (5)
Boiler
Model Fuel Type Horse- Power
Gross
Output
(MBH)
Net AHRI
Rating Burner Input AHRI Certied E󰀩ciencies (%) Firebox
Volume
(Cu. Ft.)
Pressure
in Firebox
(In. Wtr.
Clmn.)
Water
Content
(Gal.)
Boiler
Weight w/
Water (Lbs.)
Vent Dia.
(In.)
MBH Water MBH GPH Combustion Thermal
V903A Gas 10.0 336 292 400 - 85.4 84.0 3.2 0.95 66.0 1618 7
Oil 10.0 336 292 386 2.8 89.1 87.0 0.95
V904A Gas 15.2 509 443 606 - 85.3 84.0 4.8 0.97 75.0 1995 7
Oil 15.7 527 458 4.3 89.0 87.0 1.01
V905A Gas 20.3 679 590 808
- 85.2 84.0 6.4 0.98
84.0 2372 8
Oil 21.0 703 611 5.8 88.9 87.0 1.07
V906A Gas 25.3 848 737 1010 - 85.2 84.0 7.9 1.00 93.0 2749 8
Oil 26.2 879 764 7.2 88.8 87.0 1.12
V907A Gas 30.1 1006 875 1198 - 85.1 84.0 9.5 1.01 102.0 3126 8
Oil 31.1 1042 906 8.6 88.7 87.0 1.18
V908A Gas 34.8 1164 1012 1386 - 85.1 84.0 11.0 1.03 111.0 3503 10
Oil 36.0 1206 1049 9.9 88.6 87.0 1.23
V909A Gas 42.0 1406 1223 1674 - 85.0 84.0 12.6 1.05 120.0 3880 10
Oil 43.5 1456 1266 12.0 88.5 87.0 1.31
V910A Gas 47.8 1600 1391 1905 - 84.9 84.0 14.2 1.06 129.0 4257 10
Oil 49.5 1657 1441 13.6 88.4 87.0 1.37
V911A Gas 53.6 1794 1560 2136 - 84.8 84.0 15.7 1.08 138.0 4634 12
Oil 55.5 1858 1616 15.3 88.3 87.0 1.44
V912A Gas 59.4 1988 1729 2367 - 84.8 84.0 17.3 1.10 147.0 5011 12
Oil 61.5 2059 1791 16.9 88.2 87.0 1.50
Notes:
(1) Type of Build Prex: K = Knockdown, A = Knockdown w/Assembled Sections, P = Packaged, F = Packaged and Firetested
Trim Su󰀩x: W = Water Boiler
Fuel Su󰀩x: N = Natural Gas, P = LP Gas, O = Oil, C = Natural Gas/Oil, D = LP Gas/Oil, M - Less Burner
Burner Su󰀩x: B = Beckett, J = Power Flame JR, P = Power Flame C, W = Webster, L = Less Burner
(2) AHRI net ratings shown are based on a piping and pick-up allowance of 1.15 for water, from the AHRI CBLR Operations Manual. Consult
manufacturer for installations having unusual piping and pick-up requirements, such as intermittent system operation, extensive piping
systems, etc.
(3) The burner capacity in GPH is based on No. 2 fuel oil having a heat value of 140,000 BTU per gallon.
(4) Firebox volume does not include added volume of 8" extended burner mounting plate (BMP). If 8" BMP is specied (refer to Figure 1), add
0.7 cu. ft. to volume listed above.
(5) Boiler ratings are based on 12.0 - 12.5% CO2 (oil) and 9.8% CO2 (natural gas), + .10" (inches) water column pressure at boiler ue outlet.
Ratings shown above apply at altitudes up to 1000 feet on oil and 2000 feet on gas.
For altitudes above those indicated, the ratings should be reduced at the rate of 4% for each 1000 feet above sea level.
Safety (Relief) Valve Set Pressure: Water Boiler - 50 PSI
Optional Water Boiler - 30 PSI, 40 PSI, 45 PSI, 80 PSI (special order)
3050579

13
SECTION I - GENERAL INFORMATION (Continued)
A. INSPECT SHIPMENT carefully for any signs of
damage.
1. ALL EQUIPMENT is carefully manufactured, in-
spected and packed. Our responsibility ceases upon
delivery of boiler to the carrier in good condition.
2. ANY CLAIMS for damage or shortage in shipment
must be led immediately against the carrier by the
consignee. No claims for variances from, or short-
age in orders, will be allowed by the manufacturer
unless presented within sixty (60) days after the
receipt of goods.
B. LOCATE THE UNIT
1. RECOMMENDED SERVICE CLEARANCE
— Locate the unit in the boiler room so as to
provide ease of venting and adequate clearance
for maintenance, serviceability, and installation of
piping. Refer to Figure 1 for boiler dimensional
data.
FRONT — Provide 43″ service clearance for
removal, maintenance, and servicing of burner and
controls.
REAR — Provide a minimum clearance from the
boiler jacket for access to ame observation port,
rear ue damper and vent piping, relief valve, and
boiler return piping. See Table III.
LEFT SIDE — Provide a minimum clearance from
the boiler jacket of 26″ for cleaning of ueways and
installation and removal of tankless heater(s).
RIGHT SIDE — Provide a minimum clearance from
the boiler jacket of 12″.
TOP — Provide a minimum clearance from the
boiler jacket of 24″.
Recommended clearance for service may be reduced
to minimum clearance to combustible material.
However, increased service and maintenance di󰀩culty
will result.
Le dégagement recommandé pour l’entretien peut
être réduit à un dégagement minimum par rapport aux
matériaux combustibles. Cependant, il en résultera
une augmentation des di󰀩cultés de service et de
maintenance.
This boiler is NOT suitable for installation on com-
bustible oor.
Floor construction should have adequate load
bearing characteristics to bear the weight of
the boiler lled with water (see Table 1). A boiler
foundation similar to the one shown in Figure 2 is
recommended if the boiler room oor is weak or
uneven or if a water condition exists.
Cette chaudière ne convient PAS pour une instal-
lation sur un sol combustible.
La construction du plancher doit avoir des
caractéristiques de portance adéquates pour
supporter le poids de la chaudière remplie
d’eau (voir le tableau 1). Une fondation de
chaudière similaire à celle illustrée à la gure 2 est
recommandée si le plancher de la chau󰀨erie est
faible ou irrégulier ou s’il y a une condition d’eau.
2. FOR MINIMUM CLEARANCES to combustible
materials, See Table II.
3. PROVIDE ADEQUATE FOUNDATION for the
unit. Refer to Figure 2.
Table II: Minimum Clearances To Combustible
Materials (Inches)
Boilers with Top Flue Outlet
Boilers with Rear Flue Outlet
AB C DE
Above Front Rear Sides Vent Connector
6 24 6 6 18
Use appropriate equipment to move and place heavy
components.
Utiliser l’équipement approprié pour déplacer et placer
les composants lourds.

14
* See Table III for Recommended Service Clearance to
access rear of boiler
NOTES:
1. Listed clearances comply with American
National Standard ANSI/NFPA 31, Installation of
Oil Burning Equipment.
2. V9A Series boilers can be installed in rooms with
clearances from combustible material as listed
above. Listed clearances cannot be reduced for
alcove or closet installations.
3. For reduced clearances to combustible material,
protection must be provided as described in the
above ANSI/NFPA 31 Standard.
Flue
Outlet
Size
Top
Flue
Outlet
Rear Flue Outlet
Combustible
Surfaces
Non-Combustible
Surfaces
7″ Dia.
18″
37″ 22″
8″ Dia. 38″ 23″
10″ Dia. 40″ 25″
12″ Dia. 43″ 28″
Table III: Recommended Rear Service Clearance

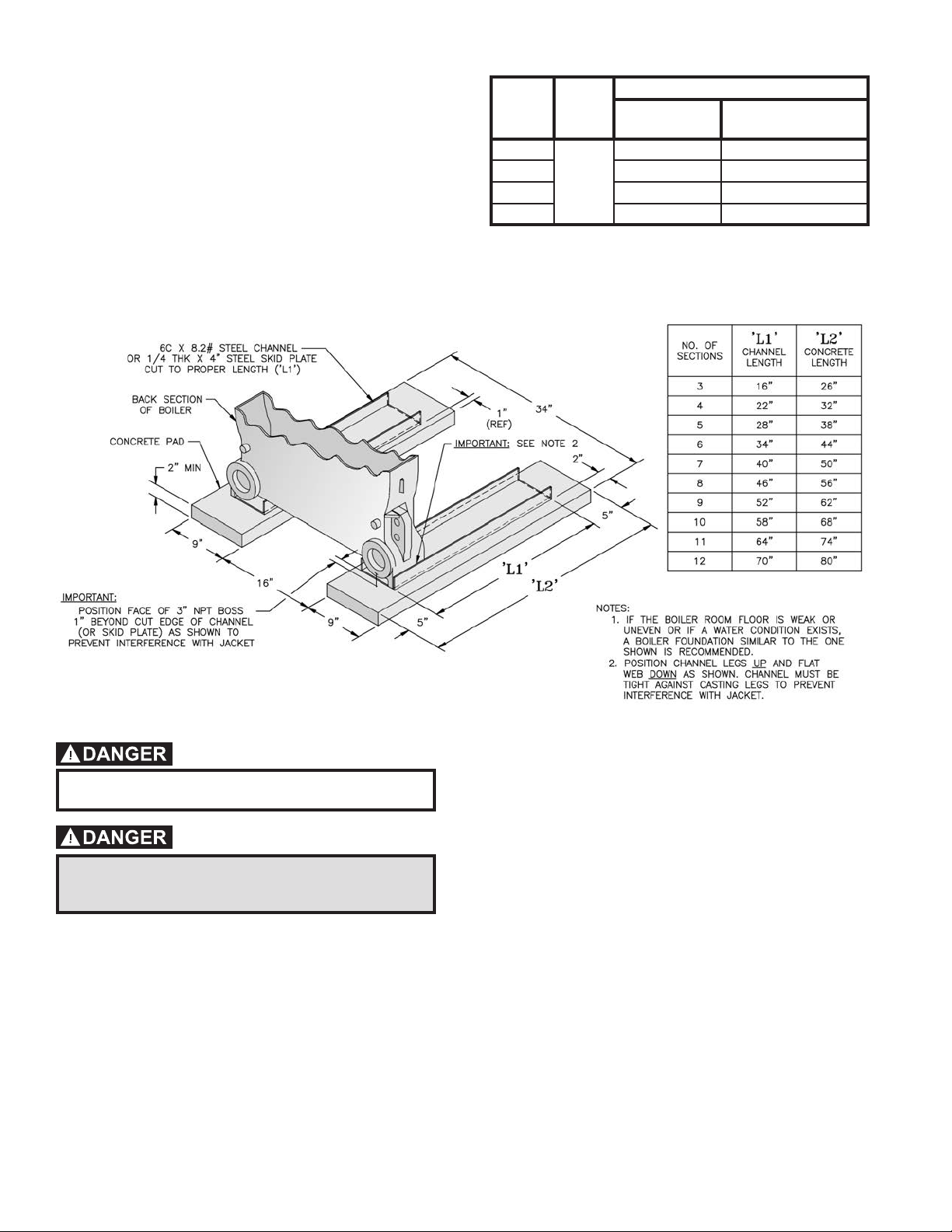

Figure 2: Boiler Foundation
Failure to supply adequate air to the boiler will result
in unsafe boiler operation.
Le fait de ne pas fournir su󰀩samment d’air à la
chaudière entraînera un fonctionnement dangereux de
la chaudière.
C. PROVIDE AIR SUPPLY AND VENTILATION to
accommodate proper combustion.
For commercial and industrial equipment, permanent
facilities for supplying an ample amount of outside air
shall be provided in accordance with the following.
For boiler rooms adjacent to outside walls, and where
combustion air is provided by natural ventilation from
the outside, there shall be a permanent air supply inlet
having a total free area of not less than 1 sq. inch per
4,000 Btu per hr. (35 sq. inch per gallon per hour)
(5.5 cm2 per kw.) of total input rating of the burner or
burners and in no case less than 35 sq. inch (0.425m2).
For boiler rooms not adjacent to outside walls, the
combustion air shall be supplied in a manner acceptable
to the authority having jurisdiction.
1. In the absence of local requirements, the conned
space shall be provided with two permanent
openings, one in or near the top of the room and one
near the bottom. The openings shall communicate
by means of ducts, with the outdoors or to such
spaces (crawl or attic) that communicate with the
outdoors.
a. Where communicating by means of vertical
ducts, each opening shall have a free area of not
less than 1 sq. inch per 4,000 Btuh (35 sq. inch
per gph) (5.5 cm2 per kw) of total input rating of
all appliances in the enclosure.
b. If horizontal ducts are used, each opening shall
have a free area of not less than 1 sq. inch
per 2,000 Btuh (70 sq. inch per gph.) (11 cm2
per kw) of total input of all appliances in the
enclosure.

15
D. GENERALVENTING REQUIREMENTS
Contaminants to Avoid:
Spray cans containing chlorouorocarbons (CFC’s)
Permanent wave solutions
Chloride-based snow melt products
Chlorinated waxes/cleaners
Chlorine-based swimming pool chemicals
Calcium chloride used for thawing
Sodium chloride used for water softening
Refrigerant leaks
Paint or varnish removers
Hydrochloric acid/muriatic acid
Cements and glues
Anti-static fabric softeners used in clothes dryers
Chlorine-type bleaches, detergents, and cleaning solvents
found in household laundry rooms.
Adhesives used to fasten building products and other
similar products
Excessive dust and dirt
Areas likely to have contaminants:
Dry cleaning/laundry areas and establishments
Swimming pools
Metal fabrication plants
Beauty shops
Refrigeration repair shops
Photo processing plants
Auto body shops
Plastic manufacturing plants
Furniture renishing areas and establishments
New building construction
Remodeling areas
Garages with workshops
Table IV: Corrosive Combustion Air Contaminants
and Sources
`
Ensure combustion air does not contain
contaminantsandisnotdrawnfromanarealikelyto
havecontaminantsperTableIV.Forexample,never
pipe combustion air from areas near swimming
poolsorlaundryroomexhaustvents.Contaminated
combustion air will damage boiler and/or venting
system, resulting in severe personal injury, death
or substantial property damage.
`
S’assurerquel’airdecombustionnecontiennepas
decontaminantsouqu’ilneproviennepasd’unlieu
susceptibled’encontenir(voir Tableauzz). L’airde
combustion ne doit par exemple jamais provenir
de lieux proches des circuits d’évacuation de
piscinesoudeblanchisseries.Unairdecombustion
contaminé peut endommager la chaudière ou le
circuit d’évacuation, entraînant des dommages
corporels et matériels sévères, voire la mort.
This boiler operates with low ue gas temperatures
likelytocondenseintheventingsystem. Boilermust
be connected to vent system made from material
suitable for condensate and with a means to drain
condensate from the vent system.
Do not use conventional Category I vent materials.
Do not vent this boiler into an unlined chimney.
Donotconnectthisboilertoacommonventwithany
other appliances except when using an engineered
vent system designed by a qualied professional.
Gas vent installations shall be in accordance with
the National Fuel Gas Code, ANSI Z223.1/NFPA 54
(USA), or the Natural Gas and Propane Installation
code, CAN/CSA B149.1 (Canada), or applicable
requirements from local building codes.
Oil vent installations shall be in accordance with
Installation of Oil Burning Equipment, ANSI/NFPA
31 and Chimneys, Fireplaces, Vents, and Solid Fuel
Burning Appliances, ANSI/NFPA 211.
Failure to vent this boiler in accordance with these
instructions could cause products of combustion
and/or carbon monoxide to enter living space,
resulting in severe personal injury, death or
substantial property damage.
Cetappareilfonctionneavecdestempératuresdegaz
decombustionbassessusceptiblesdesecondenser
dans le circuit d’évacuation. La chaudière doit être
connectée à un circuit d’évacuation constitué de
matériaux appropriés pour les condensats et doté
d’un moyen de purger ces condensats du circuit
d’évacuation.
Ne pas utiliser de matériaux d’évacuation
conventionnels de catégorie I.
Ne pas ventiler cette chaudière vers une cheminée
non tubée.
Ne pas relier cette chaudière à un circuit commun
d’évacuation d’autres appareils, sauf s’il s’agit d’un
circuit d’évacuation conçu par un professionnel
qualié.
L’installation du conduit d’évacuation des gaz doit
être réalisée conformément au « National Fuel Gas
Code », ANSI Z223.1/NFPA 54 (États-Unis), au «
Natural Gas and Propane Installation Code », CAN/
CSAB149.1(Canada),ouauxexigencesdesautorités
locales en matière de construction.
L’installationdesconduitsd’évacuationdel’huiledoit
être réalisé conformément aux codes « Installation
of Oil Burning Equipment », ANSI/NFPA 31 et «
Chimneys,Fireplaces,Vents,andSolidFuelBurning
Appliances », ANSI/NFPA 211.
Le non-respect des instructions relatives à
l’évacuation des gaz de combustion de cet appareil
peut provoquer une fuite de monoxyde de carbone
et/ou de produits combustibles et entraîner des
dommages corporels et matériels sévères, voire
la mort.

16
1. Use vent system suitable for corrosive ue gas
condensate. Listed vent systems are shown in Table
V. See Table VI for required boiler adapters.
2. Gas vent materials must be listed for Category II
venting via UL 1738, Venting Systems for Gas-
Burning Appliances, Categories II, III, and IV in
USA or ULC-S636, Standard for Type BH Gas
Venting Systems in Canada.
3. Oil vent materials must be listed to UL 641, Type
L Low Temperature Venting Systems in USA or
ULC-S609, Standard for Low Temperature Vents
Type L and PL in Canada.
4. Before installing vent adapter, apply a continuous
bead of high temperature industrial grade silicone
all around outside diameter of bloiler ue collar and
along any open seams of vent adapter. Use SIL-
BOND RTV 6500 or equivalent.
5. Install vent system in accordance with vent system
manufacturer’s instructions.
6. Provide means for condensate drainage from vent
system. Minimum one condensate drain adjacent
to boiler vent connection. Consult vent system
manufacturer for appropriate components.
7. Slope vent pipe not less than 1/4 in. per foot (21
mm per m) upwards from condensate drain to vent
terminal for condensate drainage.
8. This boiler operates with positive overre pressure.
During operation at high re, adjust provided
breeching damper to provide positive 0.1 in. wc (25
Pa) at breeching pressure port shown in Figure 1.
9. Vent pressure may be negative or positive depending
on the vent system.
Manufacturer Product Flue Material Listed
Applications
DuraVent FasNSeal AL29-4C or
316L Gas
DuraVent DuraSeal AL29-4C or
316L
Gas or oil (oil
DSD & DSID
only)
Security
Chimneys SecureSeal AL29-4C or 316L
Gas or oil (oil
SSD/SSID
only)
HeatFab Saf-T Vent 316L Gas or oil (oil
double-wall CI
and SC only)
Van-Packer CS AL29-4C or
VP1738A Gas
Van-Packer DW 316 Gas or oil
Metal-Fab Corr/Guard AL29-4C Gas or oil
Z-Flex Z-Vent AL29-4C Gas
Table V: Listed Vent Systems
Table VI: Required Boiler Vent Adapters (supplied
by vent system manufacturer)
Boiler
Model V903A - V904A V905A - V907A V908A - V910A V911A - V912A
Vent Dia.
(in.) 78 10 12
DuraVent
DuraSeal DS7UNIBAOU or
DSD7UNIBAOUK
DS8UNIBAOU or
DSD8UNIBAOUK
DS10UNIBAOU or
DSD10UNIBAOUK
DS12UNIBAOU or
DSD12UNIBAOUK
Security
Chimneys
SecureSeal
SS7UNIBAOU or
SSD7UNIBAOUK
SS8UNIBAOU or
SSD8UNIBAOUK
SS10UNIBAOU or
SSD10UNIBAOUK
SS12UNIBAOU or
SSD12UNIBAOUK
HeatFab
Saf-T Vent CCA07ADUV CCA08ADUV CCA10ADUV CCA12ADUV
Van-Packer
CS C07FOAB C08FOAB C10FOAB C12FOAB
Van-Packer
DW D07FOAB D08FOAB D10FOAB D12FOAB
Metal-Fab
Corr/Guard 7FCSSBA 8FCSSBA 10FCSSBA 12FCSSBA
Do not mix components from different vent
manufacturersunlessusinganadaptermanufacturer
has specically designed for that purpose. Failure
to comply with any of the above requirements could
resultin severepersonal injury, death or substantial
property damage.
Ne pas associer de composants provenant de
divers fabricants de systèmes d’évacuation à moins
d’utiliser un adaptateur conçu spécifiquement
dans ce but par un fabricant. Le non-respect des
exigences énoncées précédemment peut entraîner
des dommages corporels ou matériels sévères,
voire la mort.

17
See vent manufacturer’s literature for complete list of
vent system components.
Consulter la documentation du fabricant pour
connaître la liste exhaustive des composants du
circuit d’évacuation.
E. CHIMNEY VENTING
Chimney must be fully lined with listed vent system
that is water-tight, provides means for condensate
drainage, and is resistant to corrosion from ue
gas condensate. Failure to comply could result in
severepersonalinjury,deathorsubstantialproperty
damage.
La cheminée doit être intégralement tubée avec un
circuitd’évacuationhomologuéétanche,permettant
l’écoulement des condensats et résistant à la
corrosiondesfuméesdecondensats. Lenon-respect
de ces instructions peut entraîner des dommages
corporels et matériels sévères, voire la mort.
1. Overview: Vent pressure is negative and ue
products are likely to condense in vent. Boiler
operates with positive overre pressure. See Figures
3a and 3b for typical chimney vent applications.
2. Minimum chimney height is 15 ft. (4.6 m).
3. Ensure chimney is fully lined with listed vent
system.
4. Provide means for drainage of condensate formed
in vent system. Follow local codes for condensate
disposal, including any requirements for a
condensate neutralizer.
Condensate is corrosive. Use only materials listed
by authority having jurisdiction. In absence of such
requirements, PVC and CPVC pipe may be used for
the condensate drain. Some local jurisdictions may
require a condensate neutralizer.
Les condensats sont corrosifs. Utiliser uniquement
des matériaux homologués par les autorités
faisant juridiction. En cas d’absence de telles
recommandations, le PVC et le CPVC peuvent être
utilisés pour la purge des condensats. Certaines
autorités locales peuvent exiger la présence d’un
neutralisant de condensats.
Figure 3a: Typical Category II/Negative Vent
Pressure Chimney Venting with Rear Outlet
Figure 3b: Alternate Category II/Negative Vent
Pressure Chimney Venting with Top Outlet
5. Provide sealed access opening to chimney for
periodic inspection of chimney interior.
6. Inspect chimney and liner annually.

18
If chimney provides excess draft, use a barometric
damper adjusted to maintain positive 0.1 in. wc (25
Pa) at breeching pressure port.
Si la cheminée présente un tirage trop important,
utiliserunregistrebarométriqueréglépourconserver
une pression de 0,1 po de colonne d’eau (25 Pa) au
raccord de l’orice de pression.
Do not use chimney or concentric vent as a chase
for combustion air supply. Follow requirements in
Section C. Failure to do so may result in severe
personal injury, death or substantial property
damage.
Ne pas utiliser de cheminée ni d’évacuation
concentrique comme châssis pour l’arrivée d’air
de combustion. Suivre les instructions décrites en
Section C. Le non respect de ces instructions peut
entraîner des dommages corporels et matériels
sévères, voire la mort.
F. STUB VENTING
1. Overview: Vent pressure is positive and ue
products are likely to condense in vent. Boiler
operates with positive overre pressure. See Figures
3c and 3d for typical stub vent applications.
2. Limit vent height to prevent negative vent pressure
or draft. Minimum vent height 3 ft. (0.91 m) above
roof or snow line.
3. Provide means for drainage of condensate formed
in vent system. Follow local codes for condensate
disposal, including any requirements for a
condensate neutralizer.
4. Inspect vent system annually.
Ventsystemmustbelistedventmaterialthatiswater-
tight, provides means for condensate drainage, is
resistant to corrosion from ue gas condensate, and
isdesigned forpositive pressureventing. Failure to
comply could result in severe personal injury, death
or substantial property damage.
Le circuit d’évacuation est conçu pour un usage en
pression positive. Il doit être constitué de matériaux
homologués étanches, permettre l’écoulement des
condensats, et résister à la corrosion des fumées
de condensats. Le non-respect de ces instructions
peut entraîner des dommages corporels et matériels
sévères, voire la mort.
Figure 3c: Typical Category IV/Positive Vent
Pressure Stub Venting with Rear Outlet
Figure 3d: Typical Category IV/Positive Vent
Pressure Stub Venting with Top Outlet
Les condensats sont corrosifs. Utiliser uniquement
des matériaux homologués par les autorités
faisant juridiction. En cas d’absence de telles
recommandations, le PVC et le CPVC peuvent être
utilisés pour la purge des condensats. Certaines
autorités locales peuvent exiger la présence d’un
neutralisant de condensats.
Condensate is corrosive. Use only materials listed
by authority having jurisdiction. In absence of such
requirements, PVC and CPVC pipe may be used for
the condensate drain. Some local jurisdictions may
require a condensate neutralizer.

19
Condensate drain must provide gas-tight seal at
maximum vent system pressure to ensure products
ofcombustion do notleakinto livingspace. Ensure
all condensate traps are lled with water before
operating boiler. Failure to comply could result in
severepersonalinjury,deathorsubstantialproperty
damage.
La purge des condensats doit assurer le scellement
des gaz à pression maximale du circuit d’évacuation,
pour garantir toute absence de fuite des produits
combustibles. S’assurer que chaque collecteur
de condensats soit rempli d’eau avant de faire
fonctionner la chaudière. Le non-respect de ces
instructions peut entraîner des dommages corporels
et matériels sévères, voire la mort.
G. CATEGORY II OR IV ENGINEERED VENT
SYSTEM
Engineered vent systems must be designed by a
qualied professional using listed components,
accepted best practices, and following local codes.
Les circuits d’évacuation doivent être conçus par un
professionnel utilisant composants répertoriés, les
meilleursprocédésetrespectantlesréglementations
locales.
1. Overview: Vent system is designed by a qualied
professional. Vent systems with a single boiler
connected may be positive or negative pressure
depending on the design.
2. Common venting without backow prevention can
allow ue gas from one appliance to interact with
the other appliances in the system. Common venting
systems must be designed with backow protection.
3. Typical boiler operating information is provided
in Table VII for natural gas and Table VIII for
oil. Engineered vent system must maintain vent
pressures listed in these tables for all operating
conditions.
When multiple boilers are connected to a common
vent system, vent system must be designed to
prevent the backow of ue gases under all operating
conditions. Failureto comply couldcause products
ofcombustionand/orcarbonmonoxidetoenterliving
space, resulting in severe personal injury, death or
substantial property damage.
Lorsque plusieurs appareils sont connectés à un
circuit commun d’évacuation, celui-ci doit être conçu
de manière à empêcher le retour de fumées, et ce
quellesquesoientlesconditionsdefonctionnement.
Le non-respect des présentes instructions peut
provoquer une fuite de monoxyde de carbone et
entraîner des dommages corporels et matériels
sévères, voire la mort.

20
Table VII: Natural Gas Water Boiler Venting Information
(1) (1) (2) (3) (3)
Model Input
(MBH)
Vent
Connection
Dia. (in.)
Vent Flow
Rate¹
(ACFM)
Typical Flue
Gas Temp¹
(˚F)
Vent Pressure
at Breech Port²
(In. Wtr. Clmn.)
Category II Vent
Pressure at Flue Outlet³
(In. Wtr. Clmn.)
Category IV Vent
Pressure at Flue Outlet³
(In. Wtr. Clmn.)
V903A-WN 400 7 121 270 to 300 0.1 -0.1 to 0 0 to 0.1
V904A-WN 606 7 184 270 to 300 0.1 -0.1 to 0 0 to 0.1
V905A-WN 808 8 245 270 to 300 0.1 -0.1 to 0 0 to 0.1
V906A-WN 1010 8 306 270 to 300 0.1 -0.1 to 0 0 to 0.1
V907A-WN 1198 8 363 270 to 300 0.1 -0.1 to 0 0 to 0.1
V908A-WN 1386 10 420 270 to 300 0.1 -0.1 to 0 0 to 0.1
V909A-WN 1674 10 508 270 to 300 0.1 -0.1 to 0 0 to 0.1
V910A-WN 1905 10 578 270 to 300 0.1 -0.1 to 0 0 to 0.1
V911A-WN 2136 12 648 270 to 300 0.1 -0.1 to 0 0 to 0.1
V912A-WN 2367 12 717 270 to 300 0.1 -0.1 to 0 0 to 0.1
Notes:
(1) Based on nominal 9.8% CO2 and 300˚F ue gas at high re. May vary with application.
(2) Vent pressure at breech port measured before damper during operation at high re. See Figure 1.
(3) Vent pressure at ue outlet measured after damper.
Table VIII: Oil Water Boiler Venting Information
(1) (1) (2) (3) (3)
Model Input
(MBH)
Vent
Connection
Dia. (in.)
Vent Flow
Rate¹
(ACFM)
Typical Flue
Gas Temp¹
(˚F)
Vent Pressure
at Breech Port²
(In. Wtr. Clmn.)
Category II Vent
Pressure at Flue Outlet³
(In. Wtr. Clmn.)
Category IV Vent
Pressure at Flue Outlet³
(In. Wtr. Clmn.)
V903A-WO 386 7126 260 to 320 0.1 -0.1 to 0 0 to 0.1
V904A-WO 606 7 190 260 to 320 0.1 -0.1 to 0 0 to 0.1
V905A-WO 808 8 254 260 to 320 0.1 -0.1 to 0 0 to 0.1
V906A-WO 1010 8 317 260 to 320 0.1 -0.1 to 0 0 to 0.1
V907A-WO 1198 8 376 260 to 320 0.1 -0.1 to 0 0 to 0.1
V908A-WO 1386 10 435 260 to 320 0.1 -0.1 to 0 0 to 0.1
V909A-WO 1674 10 526 260 to 320 0.1 -0.1 to 0 0 to 0.1
V910A-WO 1905 10 598 260 to 320 0.1 -0.1 to 0 0 to 0.1
V911A-WO 2136 12 671 260 to 320 0.1 -0.1 to 0 0 to 0.1
V912A-WO 2367 12 744 260 to 320 0.1 -0.1 to 0 0 to 0.1
Notes:
(1) Based on nominal 12.0% - 12.5% CO2 and 320˚F ue gas at high re. May vary with application.
(2) Vent pressure at breech port measured before damper during operation at high re. See Figure 1.
(3) Vent pressure at ue outlet measured after damper.
