Bury technologies ISO cable harness Instruction manual

ISO cable harness
KURZANLEITUNG
QUICK USER GUIDE
GUIDE RAPIDE
GUÍA RÁPIDA
PIKAOPAS
OVERSIGTSVEJLEDNING
BEKNOPTE HANDLEIDING
BREVE MANUAL
GHID RAPID
КРАТКАЯ ИНСТРУКЦИЯ
ÖZET KILAVUZ
ÖVERSIKTSINSTRUKTION
HURTIGVEILEDNING
KRÓTKA INSTRUKCJA
STRUČNÝ NÁVOD
GUIDA RAPIDA КОРОТКА ІНСТРУКЦІЯ
KRATKA UPUTA
STRUČNŶ NÁVOD
RÖVID ÚTMUTATÓ

3
3
Scope of supply
Lieferumfang
Leveringsomfang
Scope of supply
Alcance de suministro
Toimituksen laajuus
Fourniture
Opseg isporuke
Contenuto della fornitura
Leveringsomvang
Levering
Âmbito de fornecimento
Zawartość
Scopul ambalarii
Комплектность
Leveransomfattning
Obsah balenia
Sevkiyatın İçeriği
Комлектність
Rozsah dodávky
A csomag tartalma

4
4
Toimituksen sisältö:
ISO-kaapelisarja
Beschreibung der Komponenten:
ISO-Kabelbaum
Scope of delivery:
ISO cable harness
Contenido:
Mazo de cables ISO
Contenu de la livraison :
Faisceau de câble ISO
Medfølger:
ISO kabelsæt
Obsah dodávky:
Svazek ISO kabelů
Opseg isporuke
ISO rasplet kraja kabela
Innhold i leveransen
ISO-ledningsnett
Volumul de livrare:
Fascicul de cabluri ISO
Leveringsomvang:
ISO-kabelboom
Contenuto della confezione:
Fascio di cavi ISO
W komplecie:
Wiązka połączeniowa (ISO) Material fornecido:
Feixe de cabos ISO
В комплекте:
Кабельный жгут ISO
A kiszállítás tartalma:
ISO kábelköteg
Obsah dodávky:
Káblový zväzok ISO
Paket kapsamı:
ISO Kablo grubu
Об’єм поставки
Джгут електропроводів ISO
Leveransens omfattning:
ISO kabelträd

5
5
Montage
PWR/LSP/LINE OUT
Schritt 1:
Ziehen Sie die ISO-Stecker hinten am Radio ab und ersetzen Sie diese durch die Stecker des ISO-Kabelbaums.
Die nun freien ISO-Stecker verbinden Sie bitte mit den beiden Buchsen vom ISO-Kabelbaum (siehe Abbildung).

6
6
Möchten Sie die Musik oder die Sprache über die vier LINE-Kabel übertragen, dann sind diese entsprechend an
das jeweilige Radio und dessen Anschlüsse (PHONE-IN bzw. AUX-IN) zu adaptieren. Entsprechende Adapter sind
im Fachhandel erhältlich.

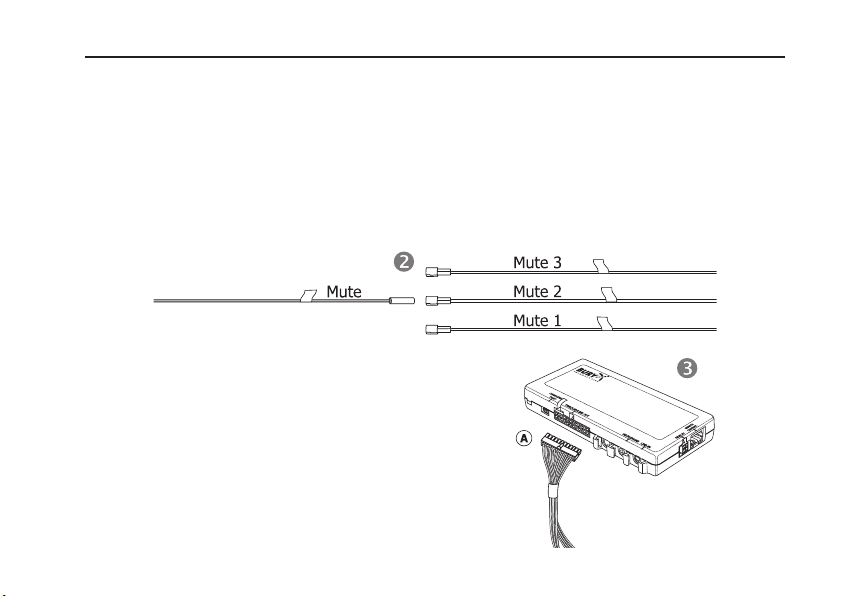

Schritt 2:
Die FSE unterstützt die Radio-Stummschaltfunktion, falls diese ebenfalls vom Radio unterstützt wird. Das
Stummschaltsignal wird über das gelbe Kabel des ISO-Kabelbaums an das Radio ausgegeben. Das Kabel ist mit
„mute“ gekennzeichnet und muss an einer der drei Buchsen (mute 1, mute 2, mute 3) angeschlossen werden.
Beachten Sie bitte diesbezüglich die Hinweise im Bedienungshandbuch des Radios zum Thema „Pin-Belegung für
Mute / Radiostummschaltung“. Verbinden Sie anschließend das Mute-Kabel mit der entsprechenden Buchse.
Schritt 3:
Stecken Sie den 24poligen Molexstecker (A) in den Anschluss
der Elektronikbox (siehe Abbildung).
Montage

7
7
- 12V Power
- 12/24V Ignition
- Ground
- Line-out 1 - Line-out 2
1-Line L + / Phone L + 1-Line R + / Phone R +
2-Line L - / Phone L - 2-Line R - / Phone R -

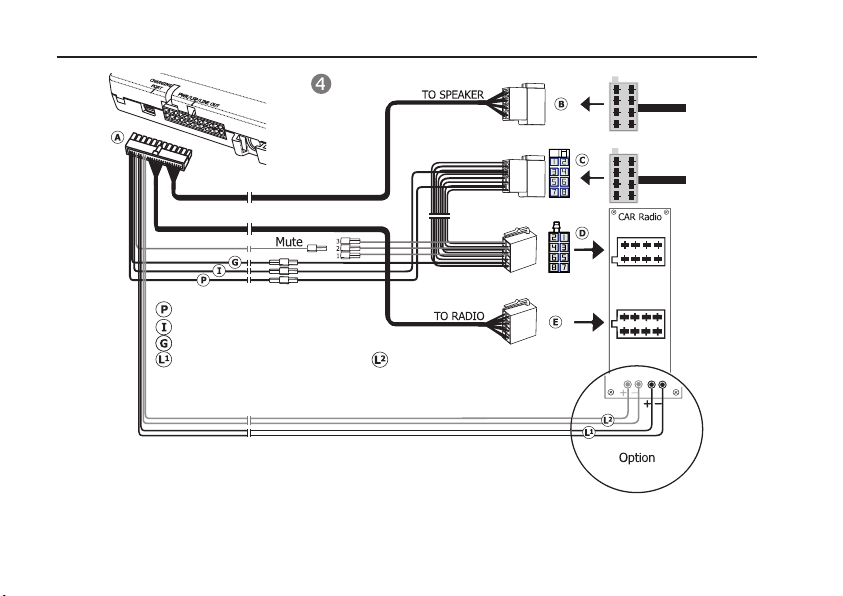

Anschlussplan für ISO-Kabelbaum

8
8
- Micro Molex 24 - ISO - connection to the electronic box (HFCK)
- connection to the vehicle’s speakers
- connection to the vehicle’s power supply
- connection to the car radio
- connection to the car radio
1 - Mute 3
2 - Mute 2
3 - Mute 1
4 - Ignition
5 - Antenna
6 - Illumination
7 - Power
8 - Ground
1 - C RR-
2 - C RF-
3 - C LF-
4 - C LR-
5 - R LR-
6 - R LF-
7 - R RF-
8 - R RR-
9 - LINE R+
10 - LINE L+
11 - R-Mute
12 - Ground
13 - C RR+
14 - C RF+
15 - C LF+
16 - C LR+
17 - R LR+
18 - R LF+
19 - R RF+
20 - R RR+
21 - LINE R-
22 - LINE L-
23 - Ignition
24 - Power
Montage

9
9
Installation
Installation
Step 1:
Pull the ISO jacks at the back of the radio off and replace them with the jacks at the ISO cable harness. Connect
the now free ISO jacks with both sockets from the ISO cable harness (see picture). 5
If you want music or voice signals to be fed via the four LINE cables, you must adjust them accordingly to the
respective type of radio and its connections (PHONE-IN or AUX-IN). Appropriate adapters are available from
specialists shops.
Step 2:
The hands-free car kit supports the radio mute function, if this function is also supported by the radio. The mute
signal is then fed to the radio via the yellow cable of the ISO cable harness. The cable is labelled with “mute”
and must be connected to one of the three sockets (mute1, mute2, mute3). Please observe the notes on this
topic in the instruction manual of the radio concerning “Pin allocation for mute / radio mute”. Then, connect the
mute cable to the corresponding socket. 6
Step 3:
Insert the 24-pole molex jack (A) into the connection of the electronic box (see picture). 6
Connection diagram for ISO cable harness 7
PWR/LSP/LINE OUT

10
10
Montáž
Krok 1:
Odpojte konektor ISO na zadní straně rádia a místo něj připojte konektor z kabelového svazku ISO. Nyní volný
konektor ISO připojte k oběma zdířkám kabelového svazku ISO (viz obrázek). 5
Pokud chcete přenášet hudbu nebo hlas po čtyřech kabelech LINE, musíte je upravit podle daného rádia a jeho
připojení (PHONE-IN nebo AUX-IN). Příslušný adaptér zakoupíte v odborném obchodě.
Krok 2:
Handsfree zařízení podporuje funkci ztlumení rádia, pokud tuto funkci podporuje také samotné rádio. Signál ke
ztlumení se do rádia přenáší žlutým kabelem v kabelovém svazku ISO. Kabel je označen nápisem „mute“ (ztlu-
mení) a musí být připojen k jedné ze tří zdířek (mute 1, mute 2, mute 3). V této věci se řiďte návodem k obsluze
rádia, částí pojednávající o „Zapojení pinů pro ztlumení rádia“. Pak propojte kabel mute k příslušné zdířce.
6
Krok 3:
Připojte 24pólový konektor Molex (A) do připojení elektronického boxu (viz obrázek). 6
Schéma zapojení pro kabelový svazek ISO 7
PWR/LSP/LINE OUT

11
11
Installation
Installation
Trin 1:
Træk ISO-stikket ud bag på radioen, og udskift dette med stikket fra ISO-kabelsættet. Det nu ledige ISO-stik
skal du forbinde med de to bøsninger fra ISO-kabelsættet (se figur). 5
Hvis du vil overføre musik eller tale gennem de fire LINE-kabler, skal disse forsynes med adaptere, der passer til
den pågældende radio og dennes tilslutninger (PHONE-IN eller AUX-IN). Passende adaptere fås i specialforret-
ninger.
Trin 2:
Det håndfri installationssæt understøtter deaktivering af lyd på radioen, hvis radioen også understøtter denne
funktion. Signalet til deaktivering af lyd (mute) sendes til radioen gennem det gule kabel i ISO-kabelsættet.
Kablet er mærket med ”mute” og skal sluttes til en af de tre bøsninger (mute 1, mute 2, mute 3). Læs i denne
forbindelse anvisningerne for ”Benkonfiguration for Mute / deaktivering af lyd på radioen” i brugsanvisningen til
radioen. Forbind derefter Mute-kablet med den korrekte bøsning. 6
Trin 3:
Sæt det 24-polede Molex-stik (A) i tilslutningen på elektronikboksen (se figur). 6
Tilslutningsskema for ISO-kabelsæt 7
PWR/LSP/LINE OUT

12
12
Montaje
Paso 1:
Retire el conector ISO de detrás de la radio y sustitúyalo por el conector del arnés de cables ISO. Conecte el
conector ISO que ha quedado libre con las dos hembrillas del arnés de cables ISO (véase figura). 5
Si desea transferir música o voz a través de los cuatro cables LINE, estos deberán adaptarse a la radio corres-
pondiente y a sus conectores (PHONE-IN o AUX-IN). Puede adquirir los adaptadores correspondientes en los
comercios especializados.
Paso 2:
El kit de manos libres soporta la función de silencio de la radio, siempre que la radio también la soporte. La señal
de silencio se reproduce en la radio a través del cable amarillo del arnés de cables ISO. El cable está marcado
con “mute” y se debe conectar a una de las tres hembrillas (mute 1, mute 2, mute 3). Observe las indicaciones
en el manual de uso de la radio sobre “Asignación de pines para mute / Silencio de la radio”. A continuación,
conecte el cable de silencio (mute) a la hembrilla correspondiente. 6
Paso 3:
Conecte el conector Molex de 24 pines (A) en la conexión de la caja electrónica (véase figura). 6
Esquema de conexiones para el arnés de cables ISO 7
PWR/LSP/LINE OUT

13
13
1. vaihe:
Vedä radion takaosassa oleva ISO-pistoke irti ja vaihda se ISO-johdinnipun pistokkeeseen. Yhdistä nyt vapaana
olevat ISO-pistokkeet ISO-johdinnipun molempiin liitäntöihin (katso kuva). 5
Mikäli autoradiossa ei ole ISO-liitäntää, kannattaa hankkia väliadapterijohto, joka muuttaa BURY- johtosarjan
ISO-liitännän oikeaksi. On myös mahdollista kytkeä johdot huolellisesti juottamalla.
Mikäli autoradiossa ei ole perinteisiä kaiutinliitäntöjä, voidaan myös käyttää erilliskaiutinta, tai yhdistää laitteen
johdot autossa valmiina oleviin kaiuttimiin.
Jos haluat siirtää musiikkia tai puheen neljää LINE-kaapelia pitkin, ne on liitettävä asianmukaista adapteria
käyttäen kyseiseen radioon ja sen liitäntöihin (PHONE-IN tai AUX-IN). Adaptereita saa alan liikkeistä.
2. vaihe:
Keskusyksikkö ohjaa autoradion mykistystoimintoa, mikäli radiokin tulee sitä. Mykistyssignaali lähetetään ISO-
johdinnipun keltaista kaapelia pitkin radioon. Kaapeli on merkitty tunnuksella ”mute” ja se on liitettävä yhteen
kolmesta liitännästä (mute 1, mute 2, mute 3). Huomioi tässä yhteydessä myös kuinka autoradion mykistys toimii
tai mitkä ovat siihen tehtävät kytkennät. Katso autoradion käyttö/kytkentäohjetta, jossa usein kerrotaan kuinka
radion mykistäminen kytketään tai kuinka mykistystoiminto toimii. Yhdistä mute-johto oikeaan liitäntään.
6
3. vaihe:
Työnnä 24-napainen Molex-liitäntäjohto huolella (A) keskusyksikössä olevaan liitäntään. Huolehdi, että liitos lu-
kittuu kunnolla (katso kuva). 6
ISO-johdinnipun liitäntäkaavio 7
Asennus
PWR/LSP/LINE OUT

14
14
Étape 1 :
Retirez le connecteur ISO à l’arrière de l’autoradio et remplacez-le avec le connecteur du faisceau de câbles ISO.
Le connecteur ISO est maintenant libre. Veuillez le connecter avec les deux ports du faisceau de câbles ISO (voir
la figure). 5
Si vous souhaitez transférer la musique ou la parole de votre interlocuteur par le câble à quatre LINE, alors il faut
les faire correspondre à l’autoradio donné et les adapter à ses ports de connexion (PHONE-IN ou AUX-IN). Les
adaptateurs appropriés sont disponibles auprès votre revendeur.
Étape 2 :
Le kit mains-libres supporte la fonction de mise en sourdine de l’autoradio si elle est également supportée par
l’autoradio. Le signal de mise en sourdine est transmis via le câble jaune du faisceau de câbles ISO à l’autoradio.
Le câble est identifié avec « mute » et doit être connecté à l’un des trois ports (mute 1, mute 2 ou mute 3). Dans
ce cas, veuillez tenir compte des instructions dans le chapitre « Configuration des broches pour mute/mise en
sourdine de l’autoradio » du manuel de l’utilisateur de l’autoradio. Ensuite, branchez le câble Mute au port de
connexion correspondant. 6
Étape 3 :
Branchez le connecteur Molex à 24 broches (A) dans le port de connexion du boîtier électronique (voir la figure).
6
Schéma de câblage pour le faisceau de câbles ISO 7
PORT PWR/LSP/LINE OUT
Montage

15
15
Montaža
PWR/LSP/LINE OUT
Korak 1:
Izvucite ISO utikač na stražnjoj strani radija i zamijenite ga utikačima ISO snopa kabela. Sada slobodne ISO
utikače spojite na dva ulaza ISO snopa kabela (vidi sliku). 5
Ukoliko želite prenositi glazbu ili govor preko četiri LINE kabela, odgovarajuće ih prilagodite na dotični radio i nje-
gove priključke (PHONE-IN odn. AUX-IN). Odgovarajuće adaptere možete nabaviti u specijaliziranoj trgovini.
Korak 2:
Uređaj za razgovaranje slobodnih ruku podupire mute funkciju radija, ukoliko radio također podupire tu funkciju.
Mute signal izdaje se preko žutog kabla ISO snopa kabela na radio. Kabel ima oznaku “mute” te se mora priklju-
čiti na jedan od triju utora (mute 1, mute 2, mute 3). Molimo pridržavajte se u svezi s time napomena u uputama
radija na temu “Dodjela pinova za mute funkciju / automatsko stišavanje radija”. Nakon toga spojite mute kabel
na odgovarajući ulaz. 6
Korak 3:
Umetnite 24polni Molex utikač (A) u priključak elektroničke kutije (vidi sliku). 6
Priključna shema za ISO snop kabela 7

16
16
PWR/LSP/LINE OUT
1. lépés:
Húzza le a rádió hátuljáról az ISO csatlakozót, és helyettesítse azt az ISO kábelköteg csatlakozójával. A sza-
baddá tett ISO csatlakozót kérjük, csatlakoztassa az ISO kábelköteg mindkét kapcsolóhüvelyéhez (lásd a képet).
5
Ha a zenét vagy a beszédhangot a négy LINE kábelen keresztül szeretné továbbítani, akkor ezeket az adott rádió
csatlakozóihoz kell adaptálni (PHONE-IN ill. AUX-IN). A megfelelő adaptert a szakboltban szerezheti be.
2. lépés:
A telefonkihangosító támogatja a rádió-némítás funkciót, ha azt a rádió maga is támogatja. A némítás jelet az
ISO kábelköteg sárga vezetéke adja át a rádiónak. A kábelt a „mute” (némítás) szóval jelöltük meg; azt a három
kapcsolóhüvely (mute 1, mute 2, mute 3) egyikéhez kell csatlakoztatni. Kérjük, vegye figyelembe a rádió
használati útmutatójában az „PIN kiosztás a némításhoz / rádiónémításhoz” résznél megadott idevonatkozó
utasításokat. Végül csatlakoztassa a némítókábelt a megfelelő kapcsolóhüvelyhez. 6
3. lépés:
Csatlakoztassa a 24 eres Molex csatlakozódugót (A) az elektromos doboz csatlakozójához (lásd az ábrát).
6
ISO kábelköteg csatlakoztatási rajz 7
Installálása

17
17
Montaggio
Fase 1:
Estrarre i connettori ISO dietro alla radio e sostituirli con i connettori del fascio di cavi ISO. Collegare quindi
i connettori ISO con le due prese del fascio di cavi ISO (v. figura). 5
Se volete trasmettere musica o voce attraverso i quattro cavi LINE, questi devono essere adatti alla vostra radio
e alle relative prese di collegamento (PHONE-IN o AUX-IN). Adattatori adeguati sono disponibili presso i rivendi-
tori specializzati.
Fase 2:
Il kit vivavoce supporta la funzione di silenziamento della radio, a condizione che anche la radio la preveda.
Il segnale di silenziamento viene trasmesso alla radio attraverso il cavo giallo del fascio di cavi ISO. Il cavo è
contrassegnato con l’indicazione “mute” e deve essere collegato a una delle tre prese (mute 1, mute 2, mute 3).
Leggete a proposito le indicazioni nel manuale d’uso della radio al capitolo “Occupazione dei pin per la funzione
mute / il silenziamento della radio”. Inserite quindi il cavo mute nella presa corrispondente. 6
Fase 3:
Inserite il connettore Molex a 24 poli (A) nella presa di collegamento sulla centralina elettronica (v. figura).
6
Piano di connessione per fascio di cavi ISO 7
PWR/LSP/LINE OUT

18
18
Montage
Stap 1:
Trek de ISO-stekers achter op de radio eruit en vervang deze door de stekers van de ISO-bedrading. De nu vrije
ISO-stekers verbindt u met de beide bussen van de ISO-bedrading (zie afbeelding). 5
Mocht u de muziek of de spraak via de vier LINE-kabels willen overdragen, dan moeten deze dienovereenkomstig
aan de betreffende radio en de aansluitingen ervan (PHONE-IN resp. AUX-IN) worden aangepast. Geschikte
adapters zijn in de speciaalzaak verkrijgbaar.
Stap 2:
De vrijspreekinrichting ondersteunt de radio-stilschakelfunctie, mits deze eveneens door de radio wordt onder-
steund. Het stilschakel-signaal wordt via de gele kabel van de ISO-bedrading naar de radio geleid. De kabel is
met “mute” aangeduid en moet op een van de drie bussen (mute 1, mute 2, mute 3) worden aangesloten. Let
wat dit betreft in het bijzonder op de aanwijzingen in het bedieningshandboek van de radio over de “Pin-bezet-
ting voor mute / radio-stilschakeling”. Sluit vervolgens de mute-kabel aan op de betreffende bus. 6
Stap 3:
Steek de 24-polige Molexsteker (A) in de aansluiting van de elektronicabox (zie afbeelding). 6
Aansluitschema voor ISO-bedrading 7
PWR/LSP/LINE OUT

19
19
Montering
PWR/LSP/LINE OUT
Trinn 1:
Trekk ut ISO-pluggen bak på radioen, og erstatt den med pluggen på ISO-kabelbunten. Den ledige ISO-pluggen
forbinder du med de to kontaktene på ISO-kabelbunten (se illustrasjon). 5
Hvis du vil overføre musikk eller tale via de fire LINE-kablene, må disse tilpasses til den aktuelle radioen og de
tilhørende tilkoblingene (PHONE-IN eller AUX-IN). Riktig type adapter får du i spesialforretninger.
Trinn 2:
Håndfrisettet støtter radioens lydløsfunksjon, hvis radioen støtter denne funksjonen. Lydløssignalet overføres
via den gule kabelen fra ISO-kabelbunten til radioen. Kabelen er merket med “mute” og må kobles til en av de
tre kontaktene (mute 1, mute 2, mute 3). Du finner mer informasjon om “stiftefordeling for mute/lydløsfunksjon”
i bruksanvisningen for radioen. Forbind deretter Mute-kabelen med den tilhørende kontakten. 6
Trinn 3:
Sett den 24-polede Molex-pluggen (A) i tilkoblingen til elektronikkboksen (se illustrasjon). 6
Tilkoblingsskjema for ISO-kabelbunt 7

20
20
Montaż
Krok 1:
Proszę wyciągnąć wtyczki ISO podłączone do radia, na tylnej ściance i zastąpić je wtyczkami od wiązki kabla
ISO. Wolne wtyczki ISO proszę połączyć z obydwoma gniazdami od wiązki kabla ISO (patrz rysunek).
5
Jeśli muzyka i głos mają być transmitowane poprzez 4 kable LINE, to należy je podłączyć za pomocą adaptera
do radia i jego gniazd (PHONE-IN lub AUX-IN). Odpowiednie adaptery są dostępne w punktach specjalistycz-
nych.
Krok 2:
Urządzenie głośnomówiące wspomaga funkcję wyciszania radia (MUTE), jeśli radio jest w nie wyposażone. Sy-
gnał MUTE jest transmitowany do radia za pomocą żółtego kabla wiązki kabla ISO. Kabel jest oznaczony „MUTE“
i musi być podłączony do jednego z trzech gniazd (mute 1, mute 2, mute 3). Proszę zapoznać się ze wskazówka-
mi w instrukcji obsługi radia odnośnie „ułożenia pinów dla MUTE/Wyciszanie radia“. Na koniec proszę połączyć
kabel MUTE z odpowiednim gniazdem. 6
Krok 3:
24 pinową wtyczkę typu Molex (A) proszę podłączyć do gniazda centralki elektronicznej (patrz rysunek)
6
Plan podłączenia wiązki kabla ISO 7
PWR/LSP/LINE OUT

21
21
Montagem
Passo 1:
Retirar a ficha ISO da parte de trás do rádio e substituí-la pela ficha da cablagem ISO. Ligar as fichas ISO agora
livres aos dois conectores da cablagem ISO (ver figura). 5
Caso deseje transferir música e voz pelos quatro cabos LINE, deve adaptar os cabos correspondentes ao res-
pectivo rádio e suas portas (PHONE-IN adequado a AUX-IN). Os respectivos adaptadores estão disponíveis em
lojas especializadas.
Passo 2:
O dispositivo de mãos livres comporta a função de desactivação de áudio do rádio, caso esta também seja
comportada pelo rádio. O sinal de desactivação do áudio será emitido para o rádio através do cabo amarelo da
cablagem ISO. O cabo está marcado com “mute” e tem de estar conectado a um dos três conectores (mute 1,
mute 2, mute 3). Tenha em atenção as indicações relacionadas com este tópico no manual de utilização sob
“Configuração de PIN para Mute/desactivação do áudio do rádio”. Em seguida, ligar o cabo Mute ao conector
correspondente. 6
Passo 3:
Ligar a ficha Molex de 24 pólos (A) à porta da caixa electrónica (ver figura). 6
Esquema de conexão para a cablagem ISO 7
PWR/LSP/LINE OUT
